Surface平板拆解!设计严谨维修难度高
1/44
近日，国外知名网站iFixit对微软最新发布的Windows RT版Surface平板电脑进行了拆解，经过拆解发现Surface内部制造工艺上乘并且设计严谨。不过微软貌似不希望人满看到过多的内置构造设计，所以Surface一些部分并不能无损拆解，而这样的设计也将提高产品维修时的难度。
微软Surface相关文章：
【微软Surface中国发布会 真机抢先看！】
【平板电脑新纪元 微软Surface真机试玩】
【价格决定命运?微软Surface平板的前途】
【苏宁全球首发Surface平板抢先动手玩!】

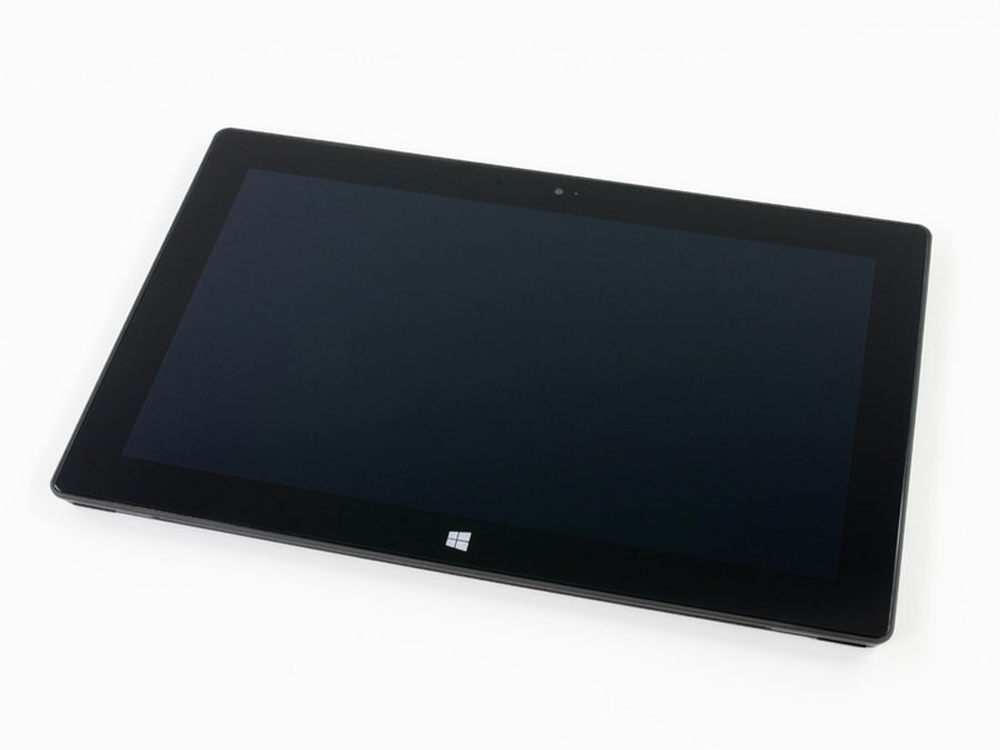

2/44

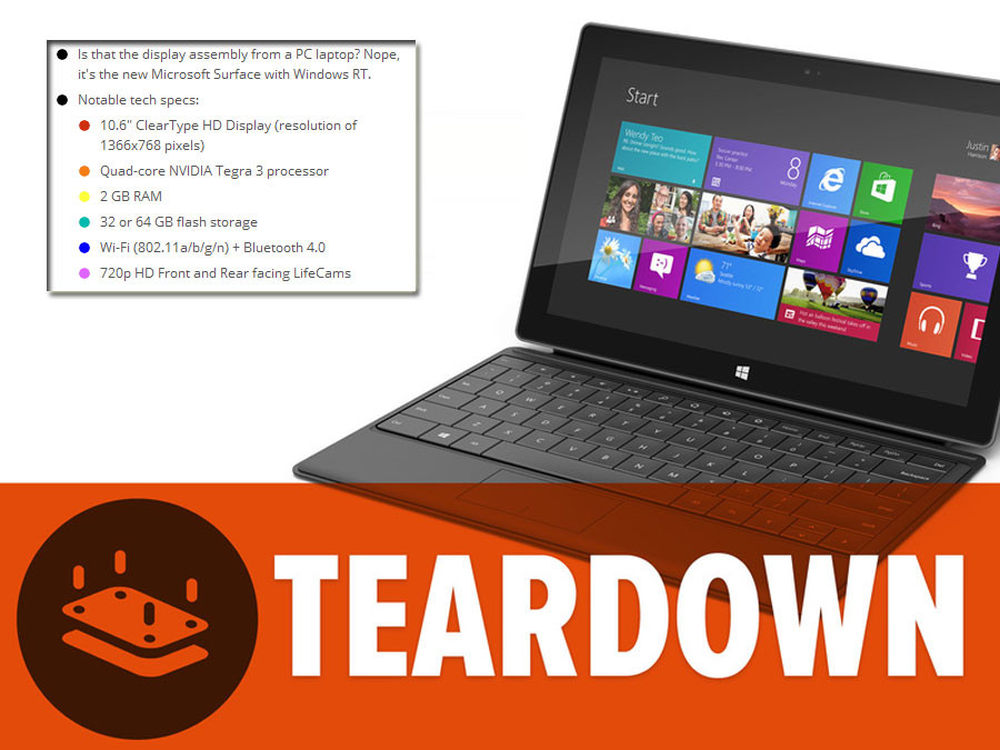

这不是笔记本或是PC这是微软最新发布Windows RT系统的Surface平板电脑，其拥有10.6英寸的ClearType的高清显示器和四核Tegra 3处理器，以及2GB的RAM和最低32GB的容量存储。
3/44
iFixit近日已经对这款微软推出的Surface平板电脑进行了超姐，下面就让我我们详细了解一下它的内部结构吧！
4/44

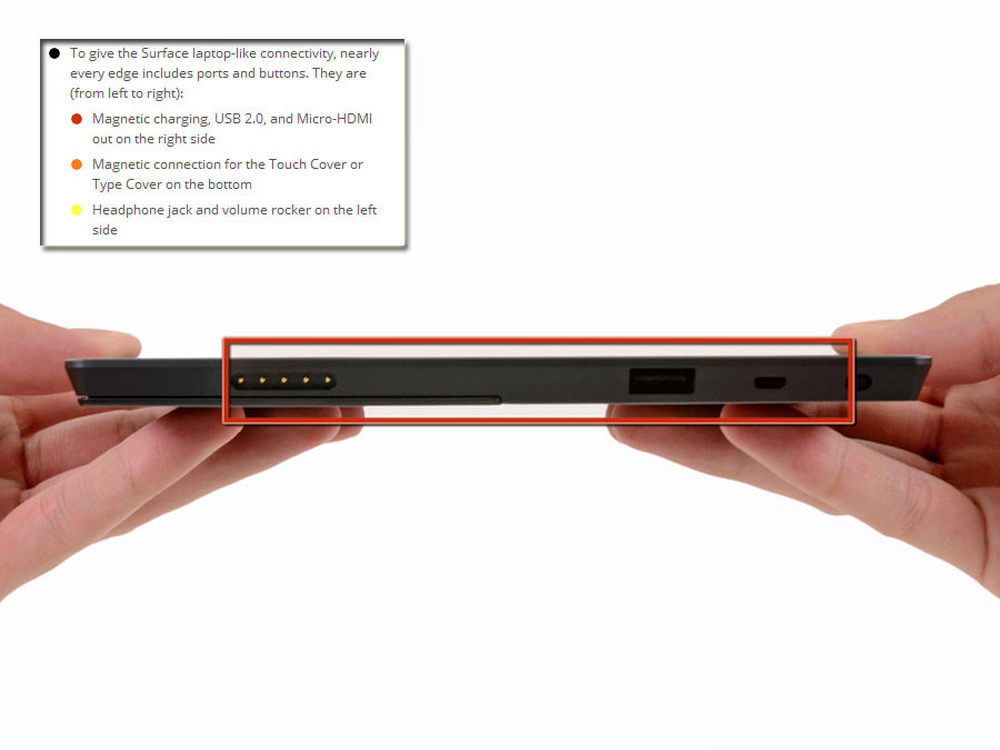

微软为了让Surface拥有想笔记本一样的拓展那功能，所以在这款平板机身每个边缘几乎都有接口和按键。黄框内左侧为Surface的磁性充电接口，右侧为USB 2.0和Micro-HDMI接口。
5/44

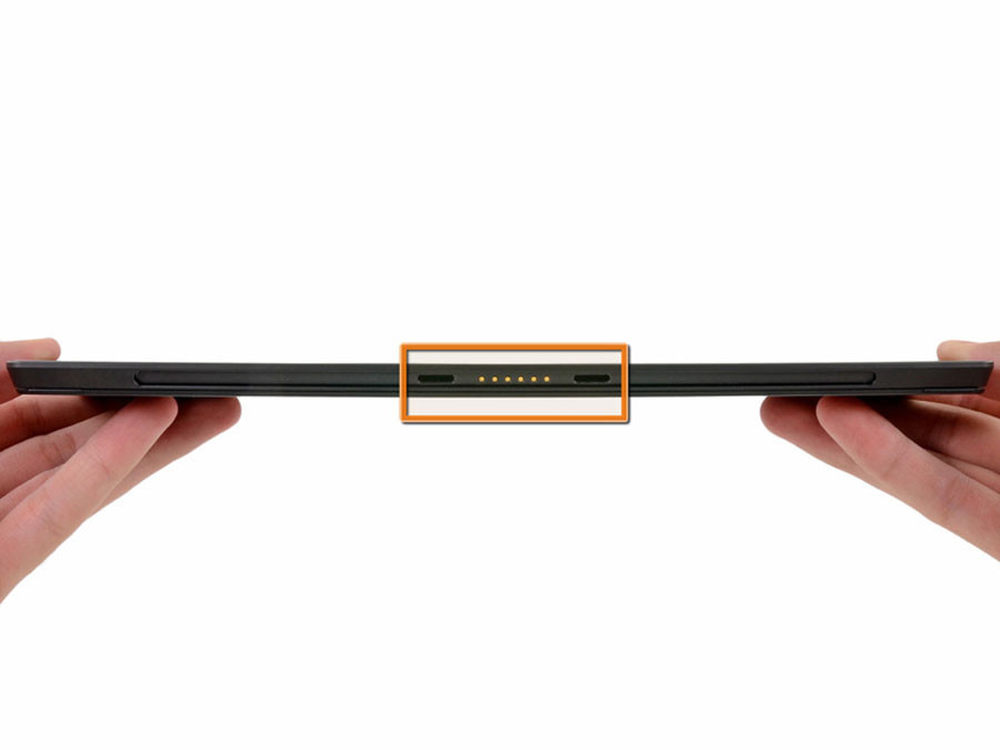

微软Surface磁性连接专用键盘的接口。
6/44
微软Surface左侧的耳机插孔和音量键。
7/44

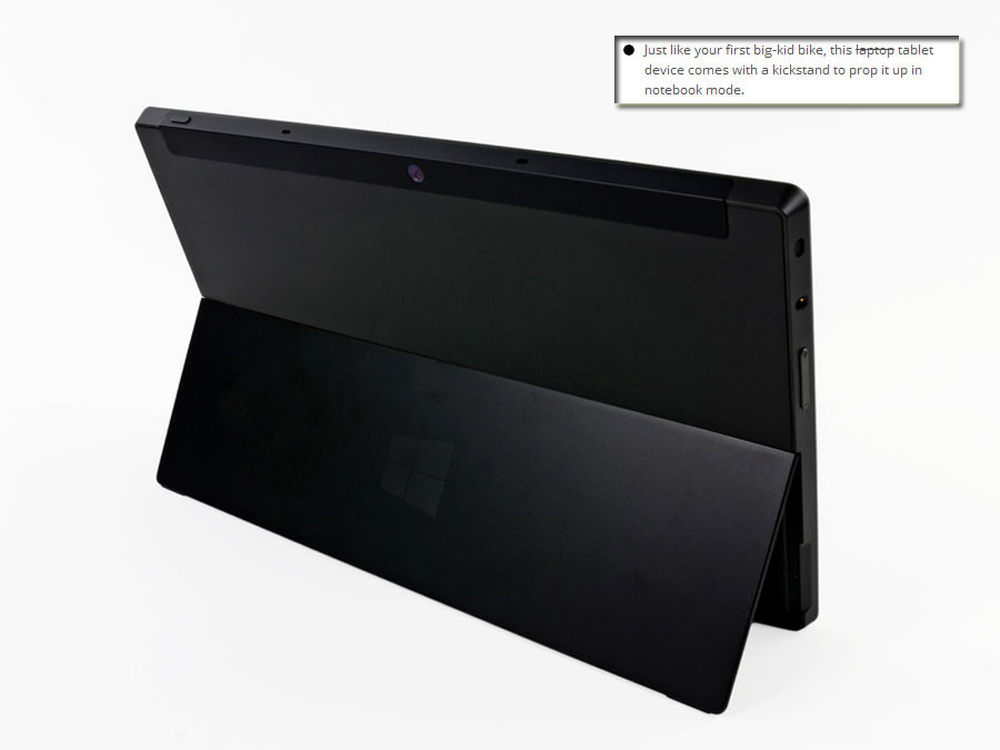

Surface自身设计有一个可开合的支架。
8/44

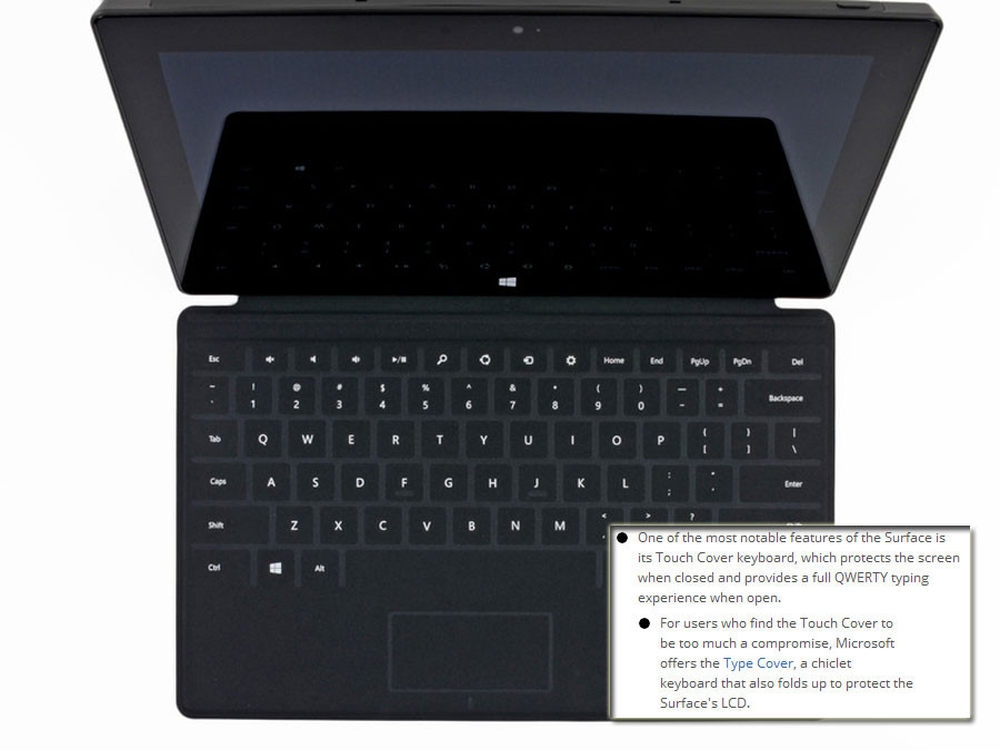

Surface的特点之一是它的触摸式的键盘，保护屏幕关闭时，能提供完整的QWERTY键盘的打字体验。

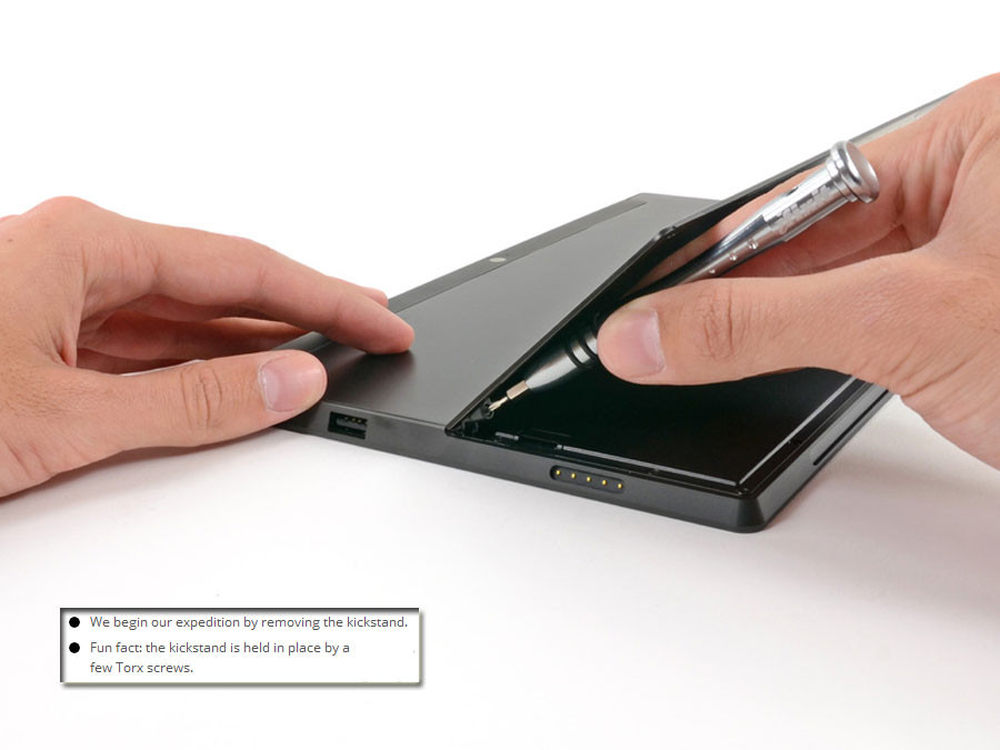

9/44
拆解的第一步，我们先去除Surface的支架。
10/44
Surface的支架只有几个螺丝固定，所以拆卸还是很方便的。
11/44

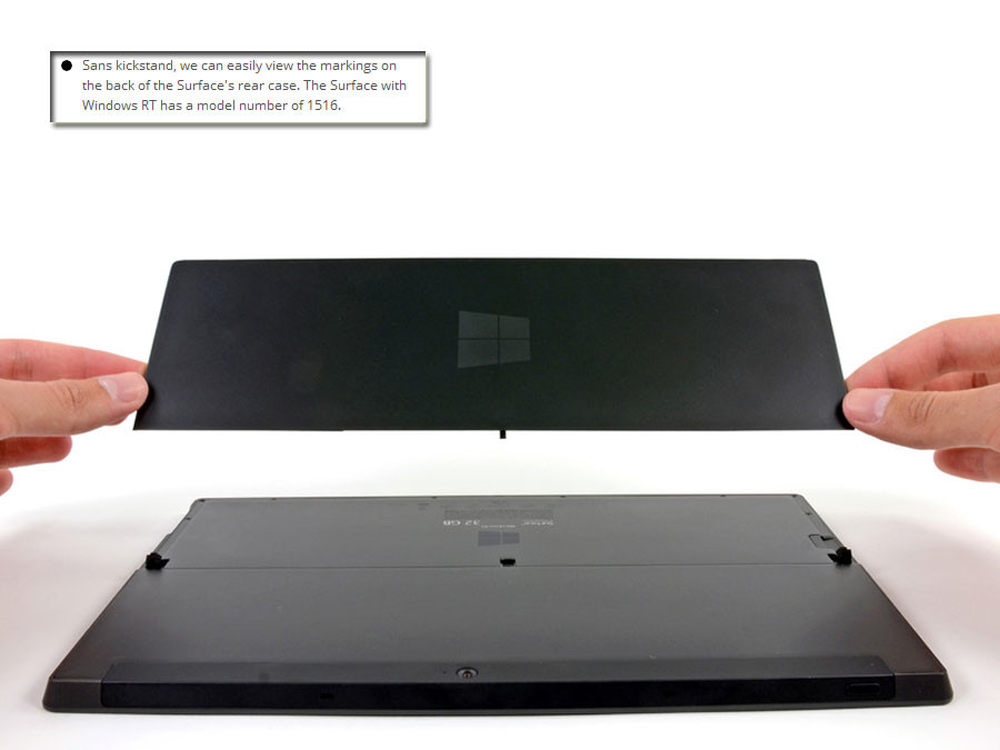

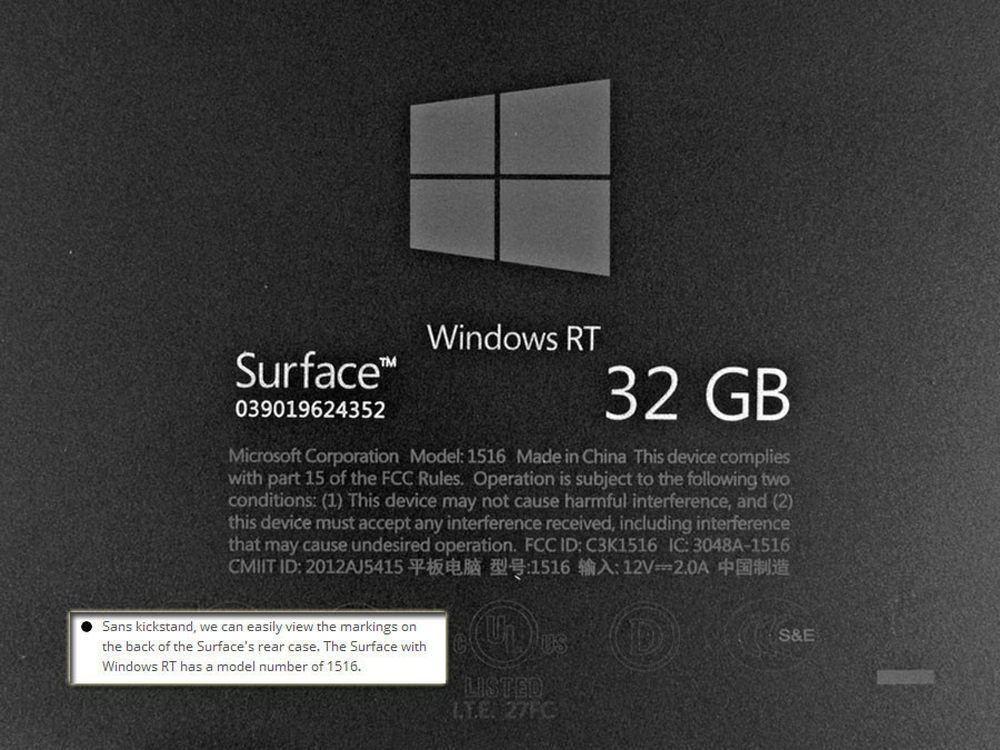

拆卸支架后很容易可以查看Surface的型号标记，这里写有Windows RT型号为1516。

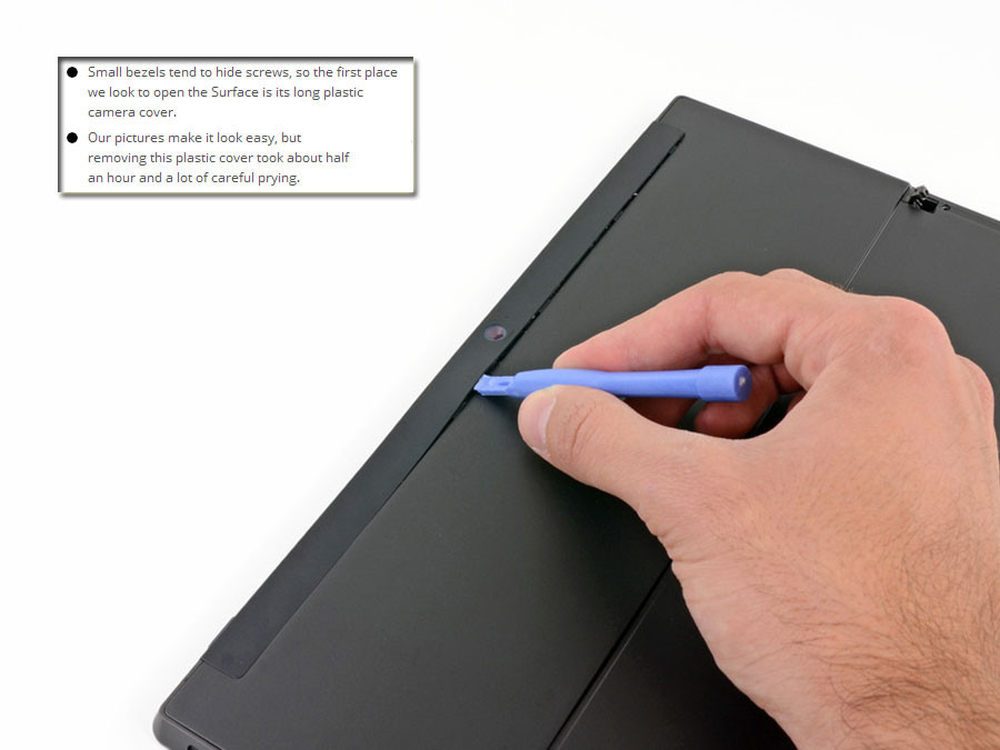

12/44
小挡板往往会隐藏螺丝，所以首先我们打开表面是长的塑??料镜头盖。
13/44

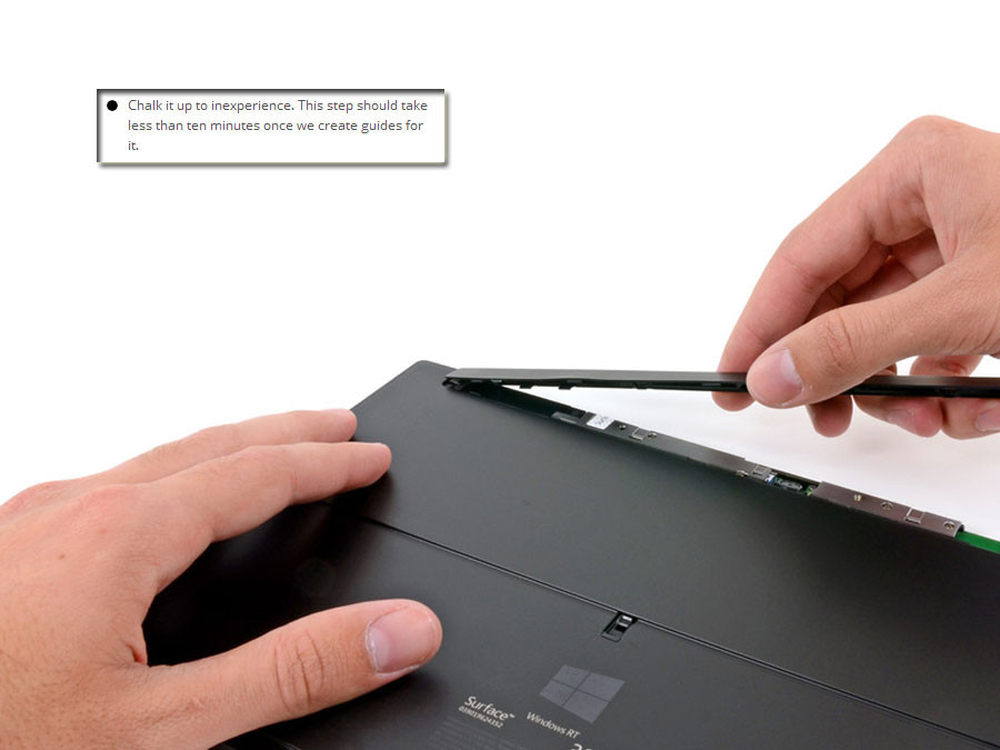

这里看起来是挺容易的，不过iFixit的拆解人员据说弄了半个多小时，以内需要仔细观察避免拆解损坏。

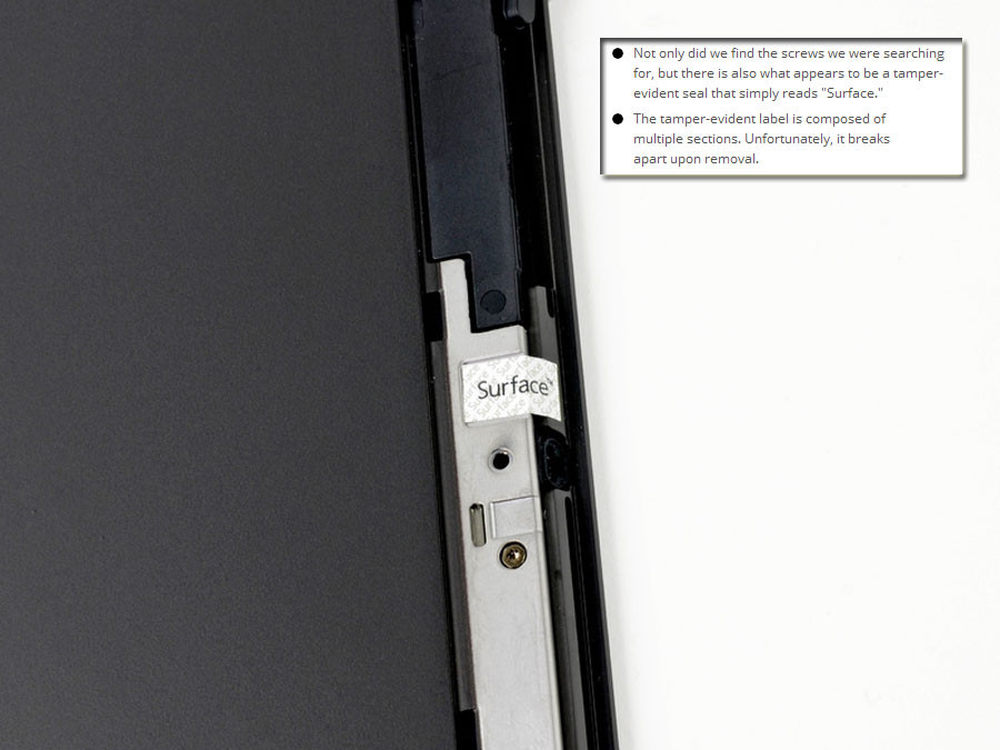

14/44
打开后里面很明显的有防撕标签，是为了防止换配件用的？不幸的是，我们还得拆开它。
15/44

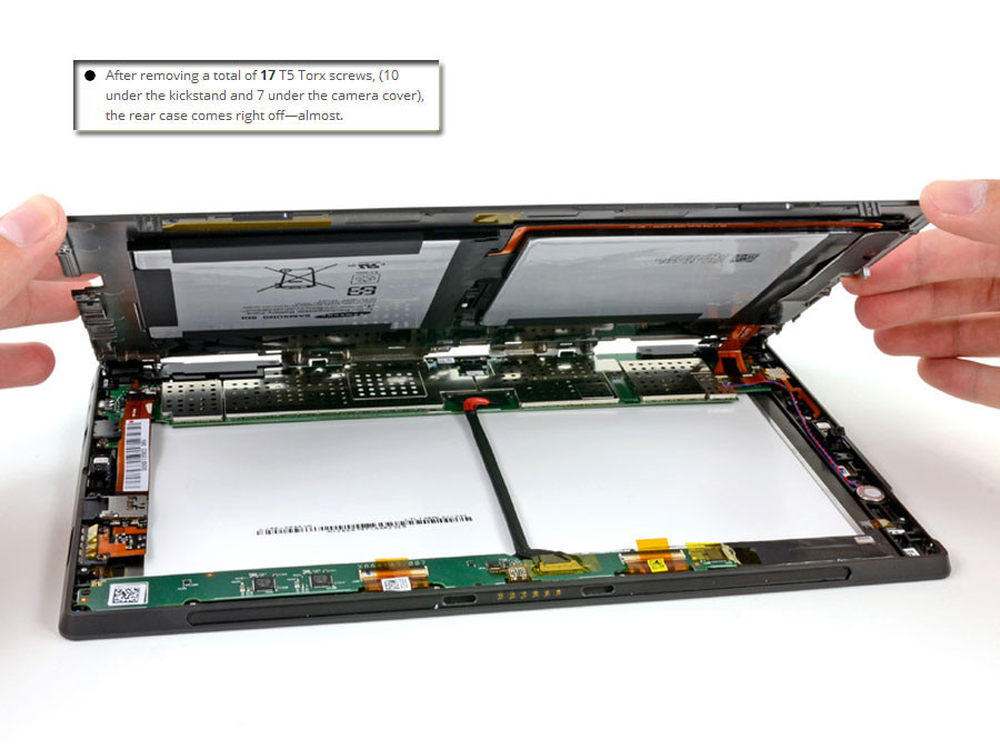

一共去除17颗固定的螺丝钉后，Surface的背板就可以打开啦！

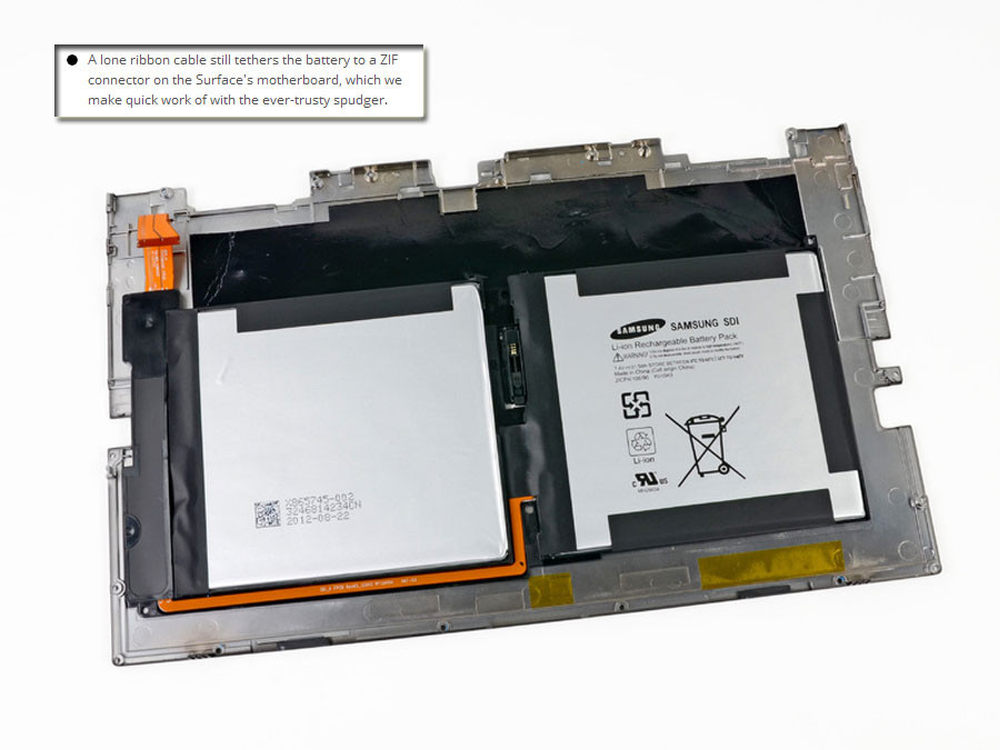

16/44

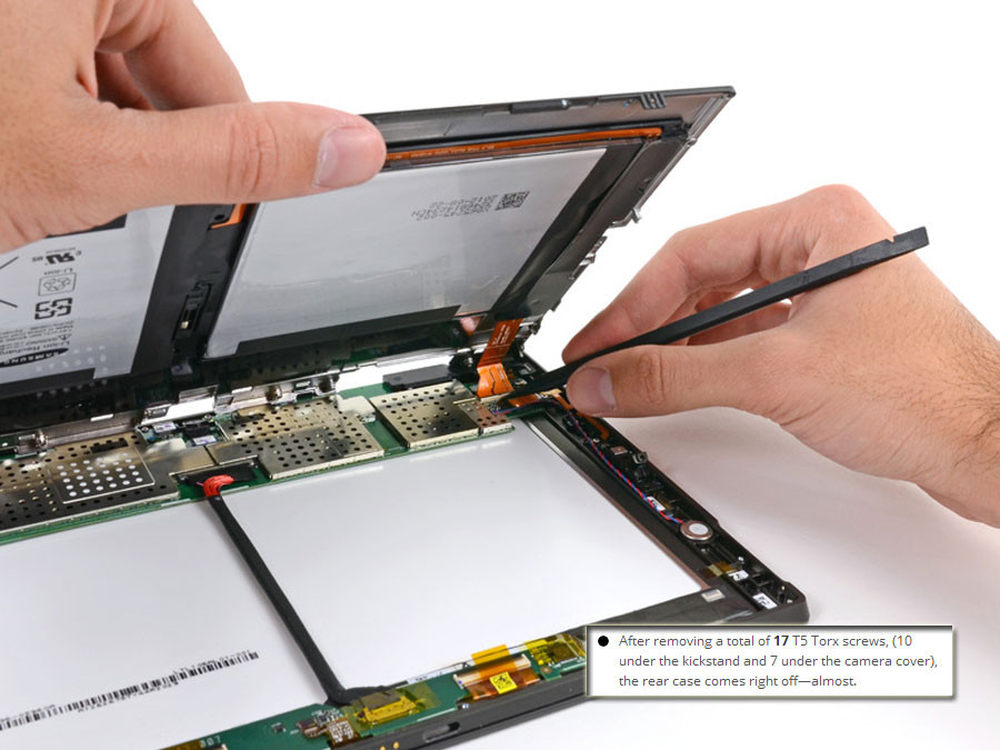

打开后我们发现有根电缆影响完全打开，所以我们用镊子把它拆卸下来。
17/44
完全打开后，我们拆卸了Surface的电池。
18/44

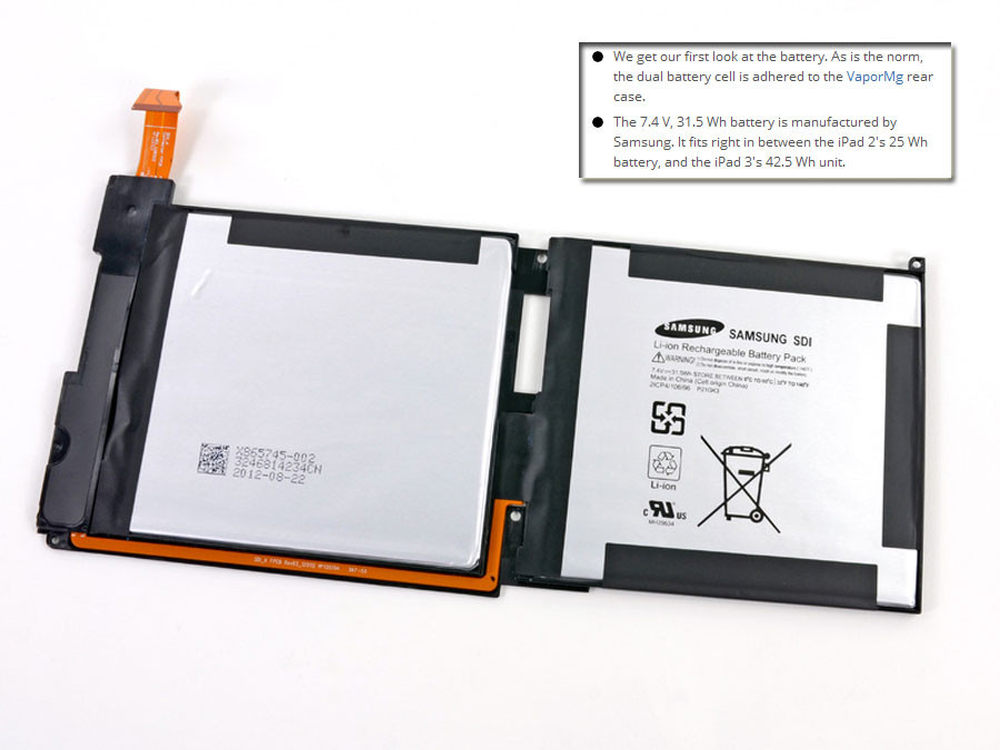

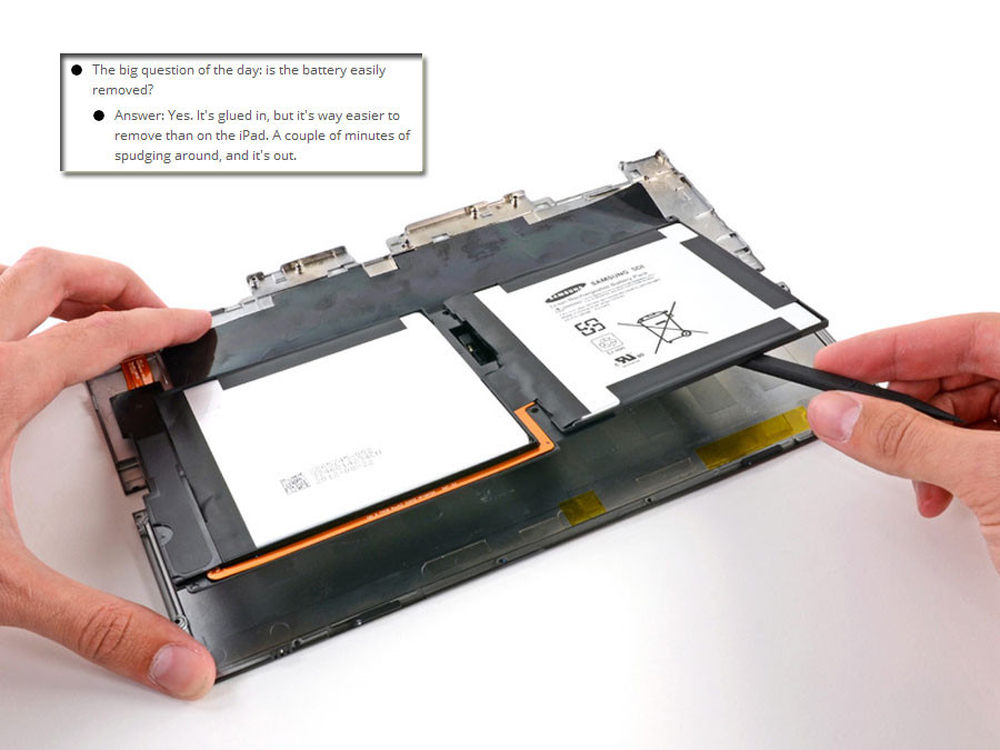

电池是粘住的，所以还是比较容易去除的。通过图片可以看出Surface的电池是由两块电子单元组成的，而后被粘附在这里。
19/44
7.4 V，31.5 Wh电池是由三星制造。
20/44

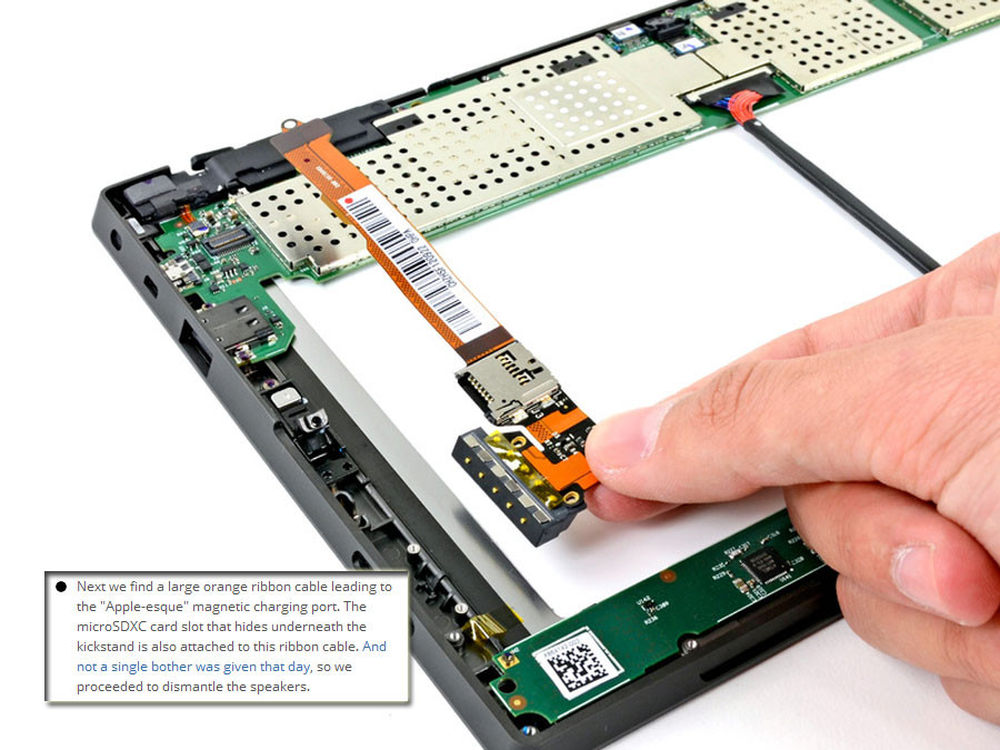

下一步，我们发现了一个大的橙色带??状电缆导致的“苹果式的”磁性充电口。 microSDXC卡插槽隐藏下面的支架也连接到这个带状电缆。因为不是单一的，所以我们拆除了扬声器。
21/44
模块化的组件设计使得这里非常容易拆卸。
22/44

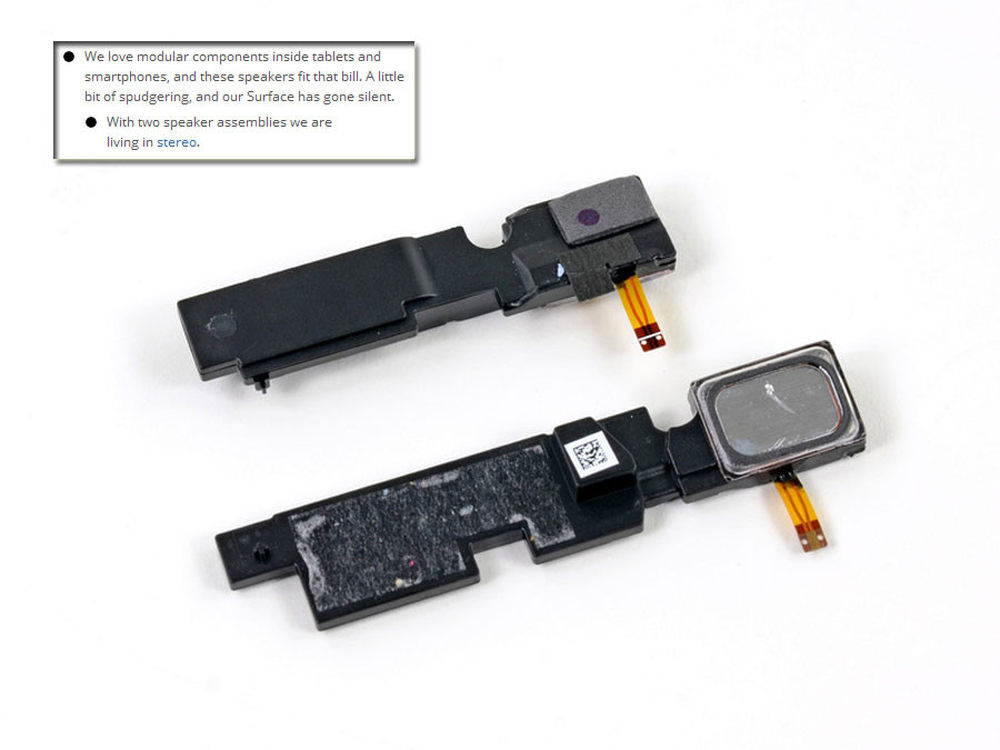

Surface内部的两个扬声器组件特写。
23/44

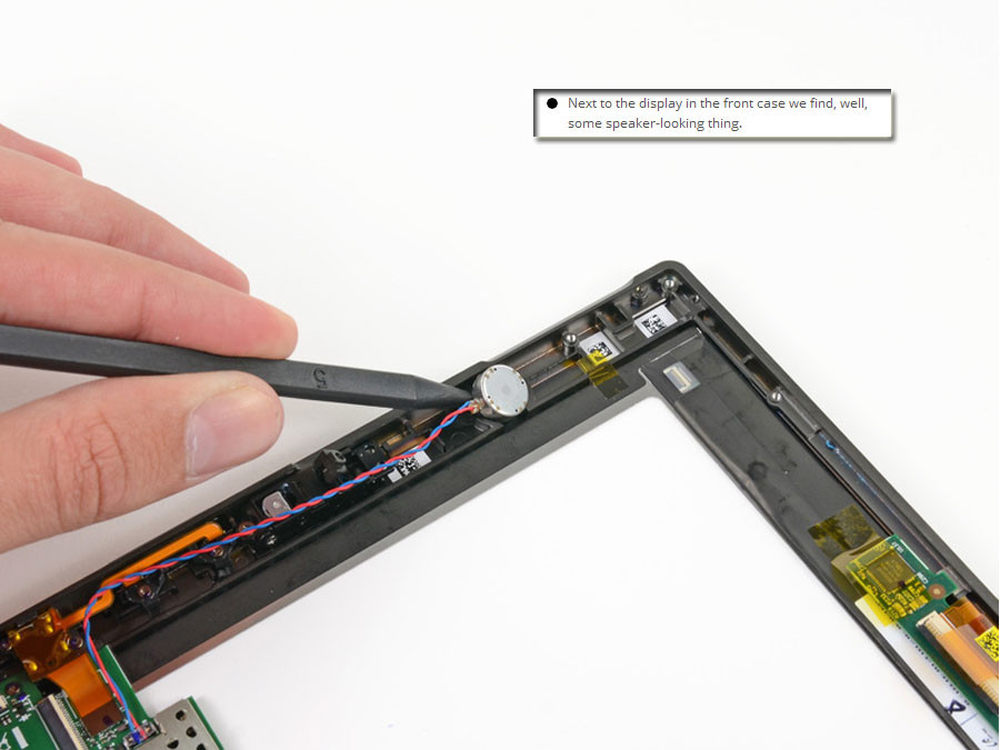

在边框上我们发现了一些类似扬声器样子的东西。
24/44

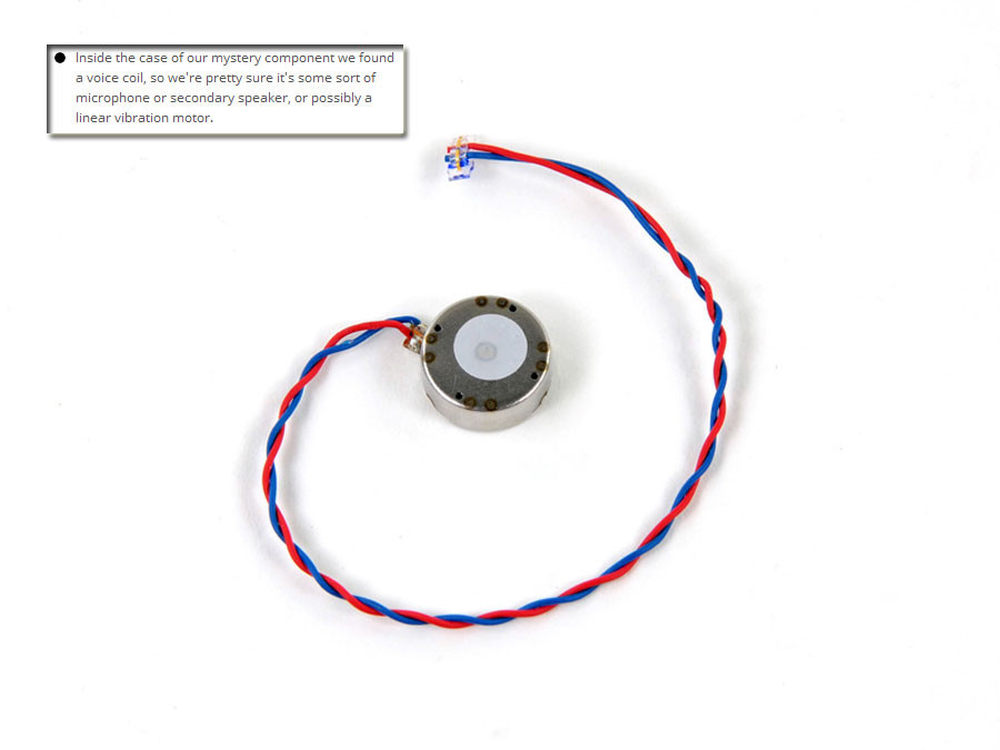

拆卸后我们发现了一个音圈，所以我们可以肯定这是某种麦克风或二次扬声器，当然也可能是直线振动电动机。
25/44

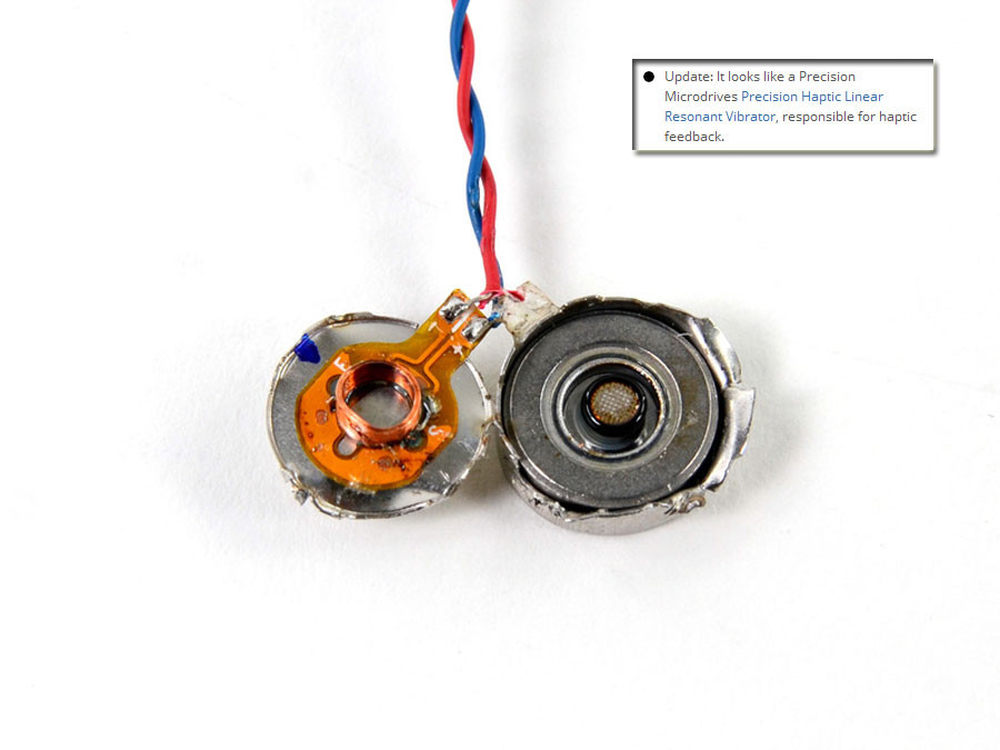

通过对它的拆解，我们发现它看起来像一个精密微型触觉线性谐振振动器，负责触觉反馈。
26/44

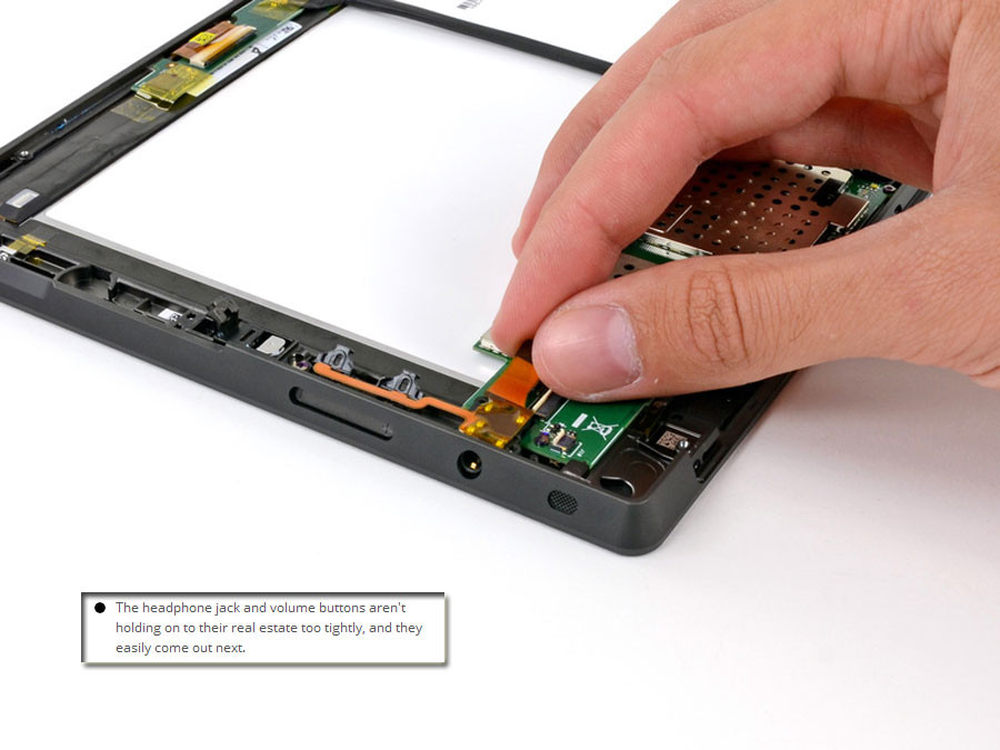

取下Surface内的耳机插孔和音量按钮。
27/44

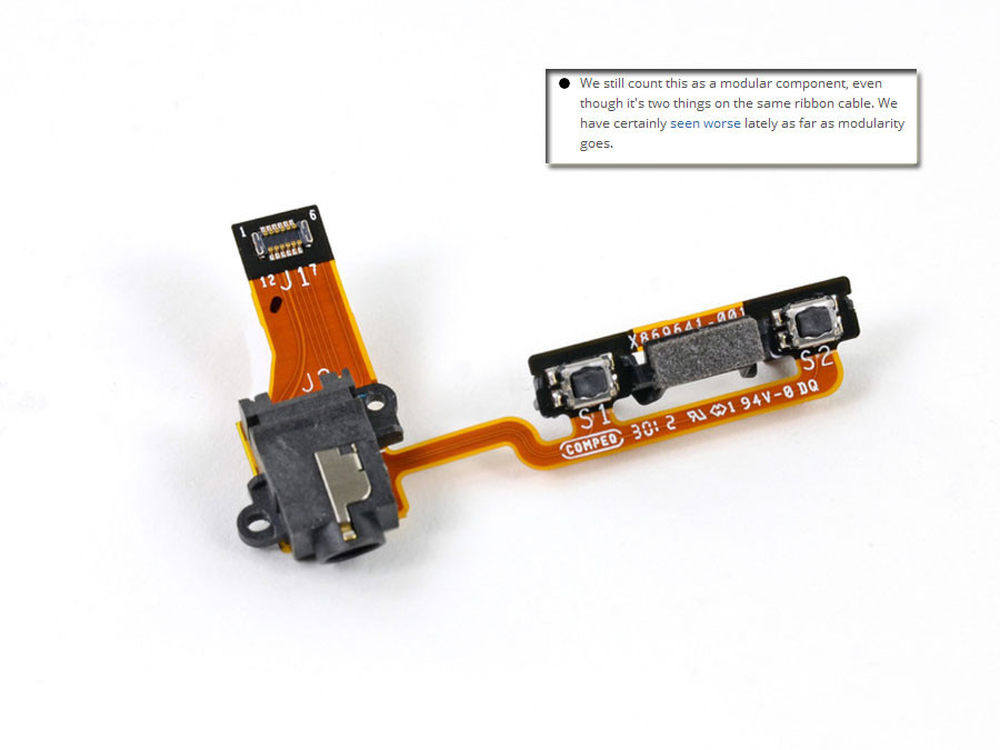

起初我们还以为i一个模块化的组件，而后看到的却是这个样子。

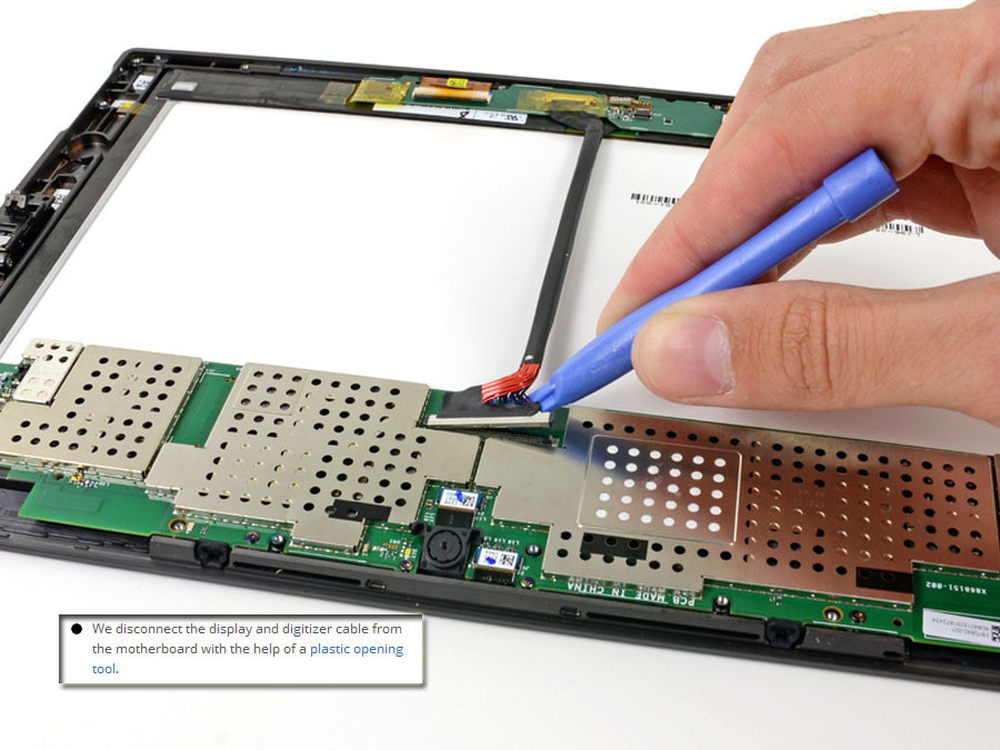

28/44
从主板上断开连接用到的电缆。
29/44

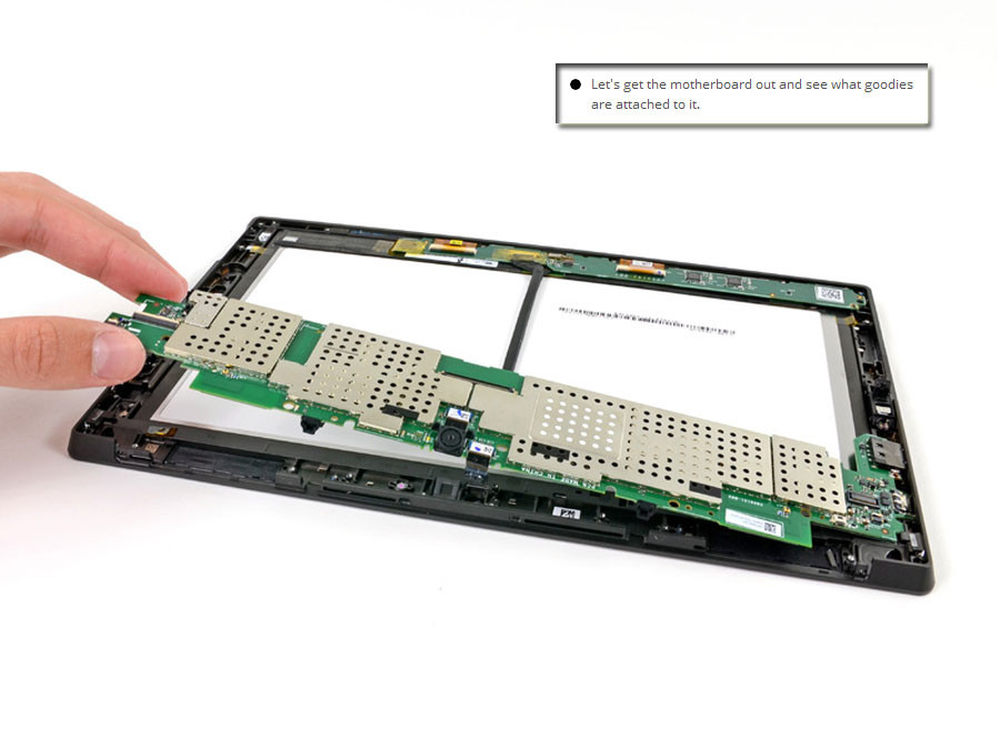

主板已经能取下来了，让我们看看这上面有什么好东西吧！
30/44

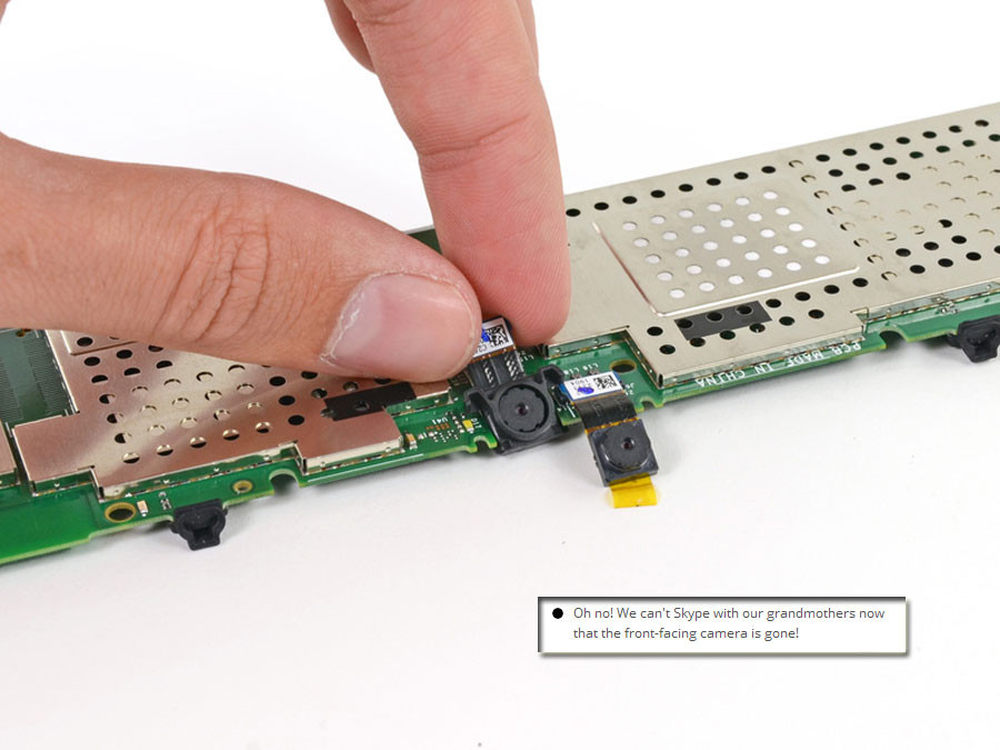

在也不能Skype了，因为前置摄像头已经被我们拆下来了。
31/44
前置摄像头用卡扣式的方法连接在主板上，现在的平板电脑这样的设计比较常用，因为方便更换。
32/44

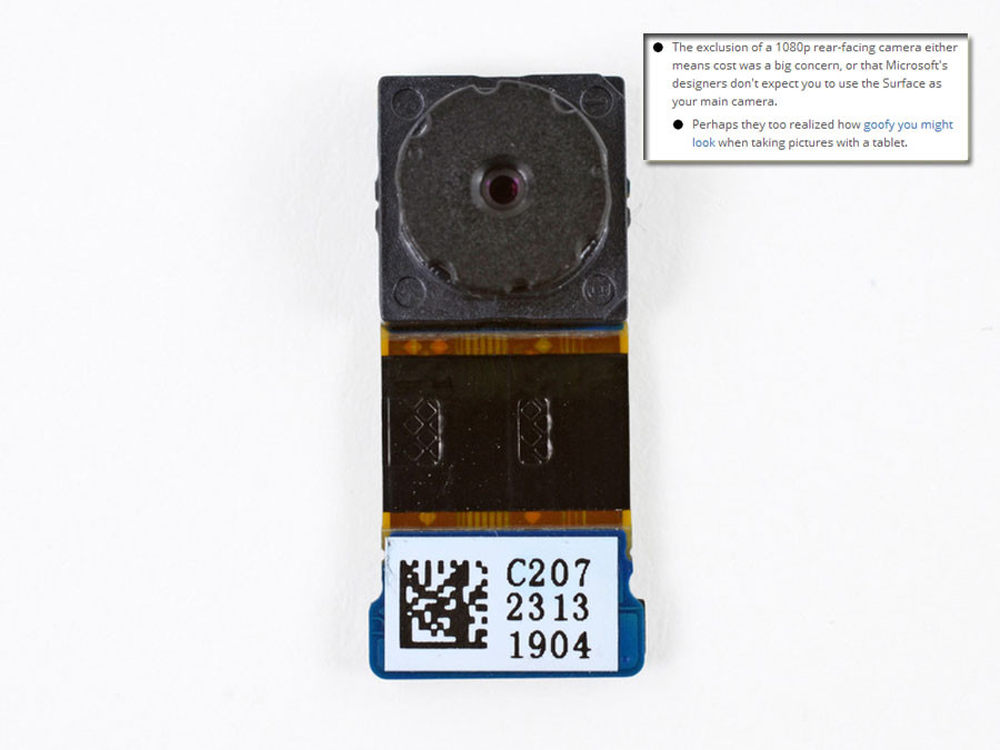

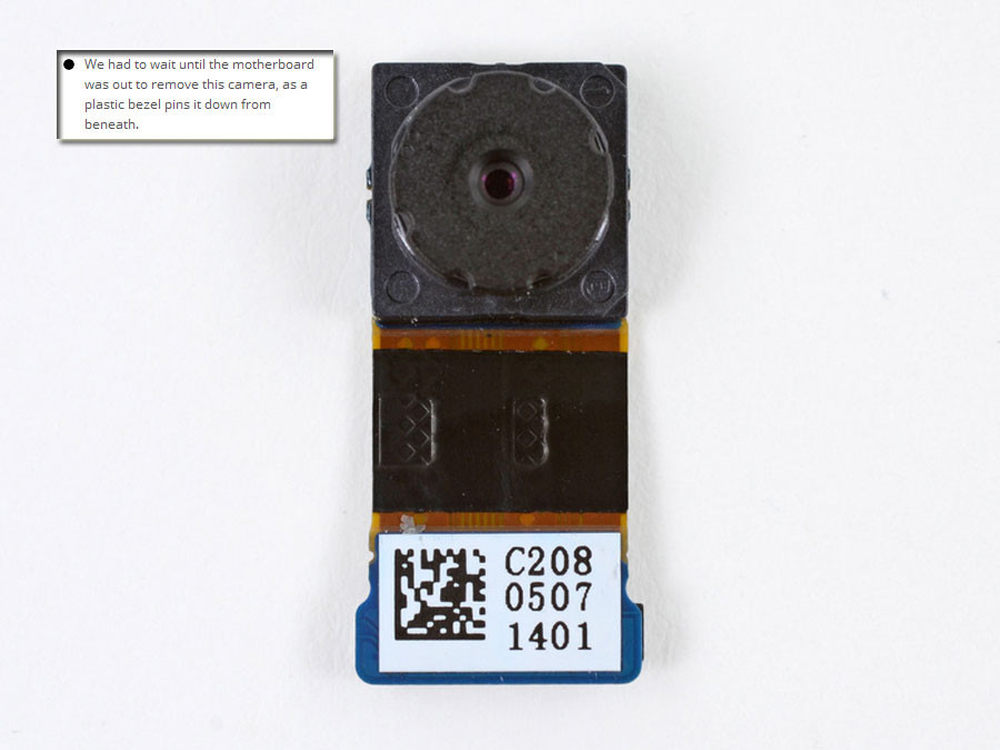

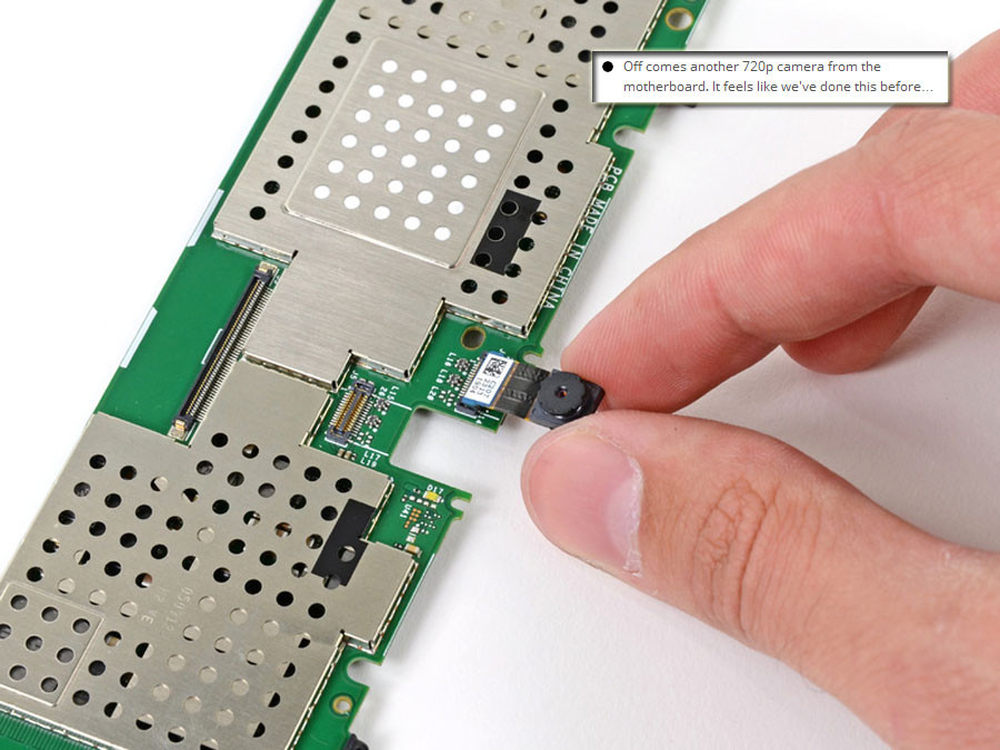

继续拆卸Surface的后置摄像头，据说这里的设计是支持720P视频拍摄的。但我想在看不到屏幕的情况下，面对着后置摄像头拍摄是一件很愚蠢的事。
33/44
也许他们意识到了愚蠢，所以后置摄像头还可以用来拍照。

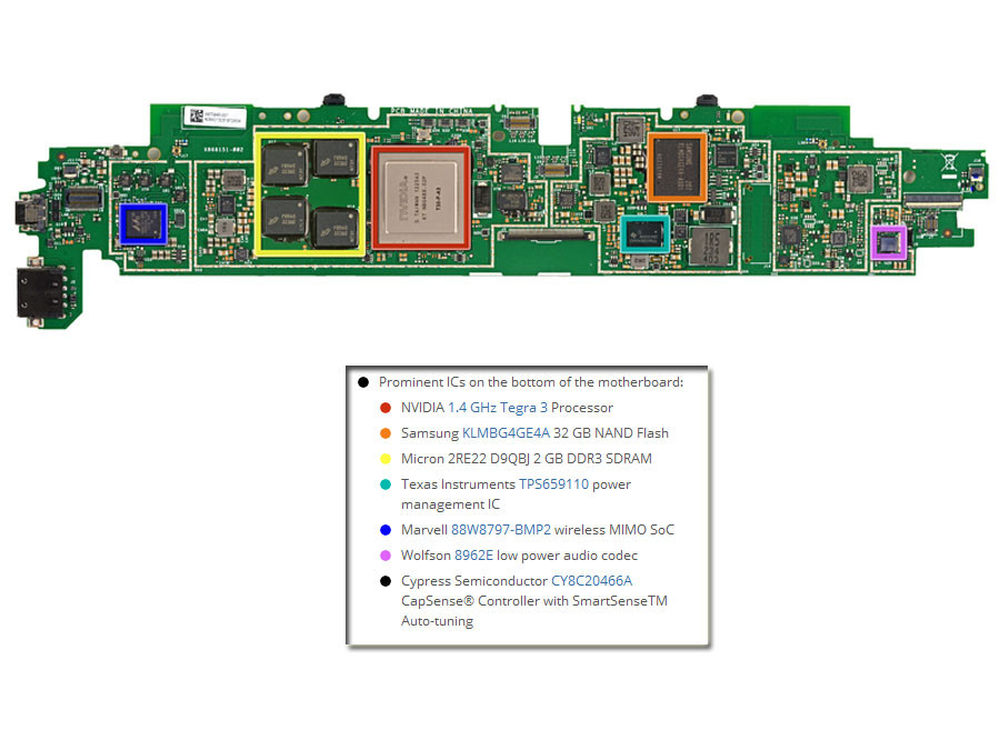

34/44
主板上的底部突出的芯片设计：
红色：NVIDIA 1.4 GHz的的Tegra 3处理器
橘红：三星KLMBG4GE4A 32 GB NAND快闪记忆体
黄色：美光2RE22 D9QBJ 2 GB DDR3 SDRAM
绿色：德州仪器（TI） TPS659110电源管理IC
蓝色：Marvell的88W8797-BMP2无线MIMO系统单晶片
紫色：欧胜8962E低功耗音频编解码器
黑色：赛普拉斯半导体CY8C20466A的CapSense?控制器与SmartSenseTM自动调谐
35/44

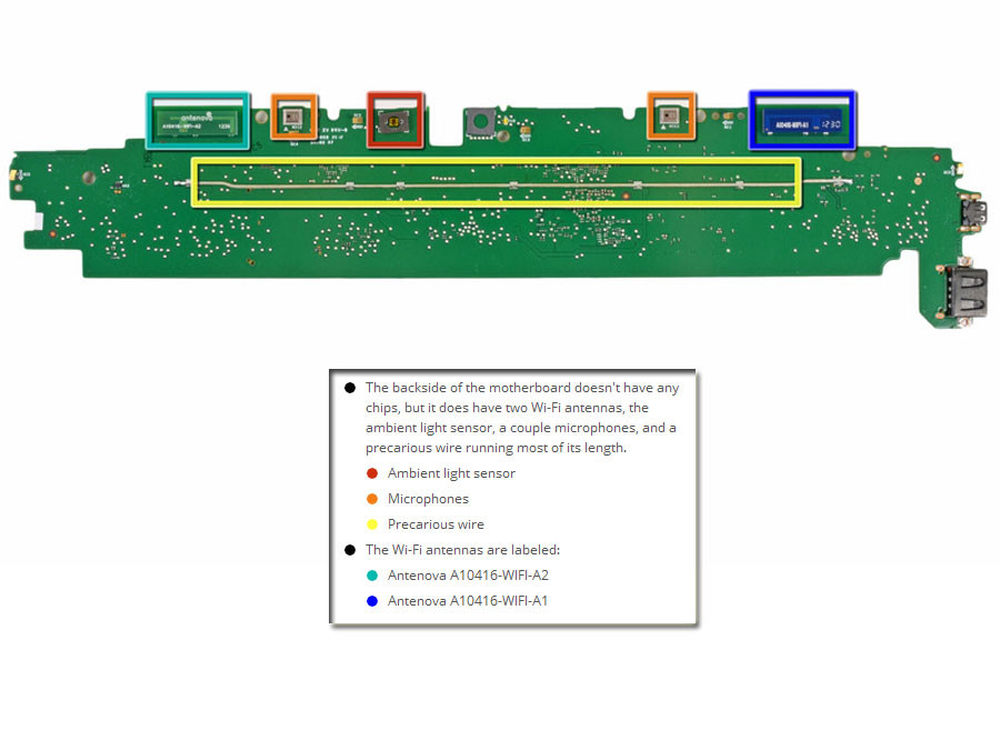

在主板的背面并没有任何芯片，但这里确有两个Wi-Fi天线，环境光感应器，一对麦克风和一个不稳定的连线。
红色：环境光传感器
橘红：麦克风
黄色：不稳定的连线
Wi-Fi天线的名称是：
淡蓝：Antenova的A10416-WIFI-A2
深蓝：Antenova的A10416-WIFI-A1
36/44

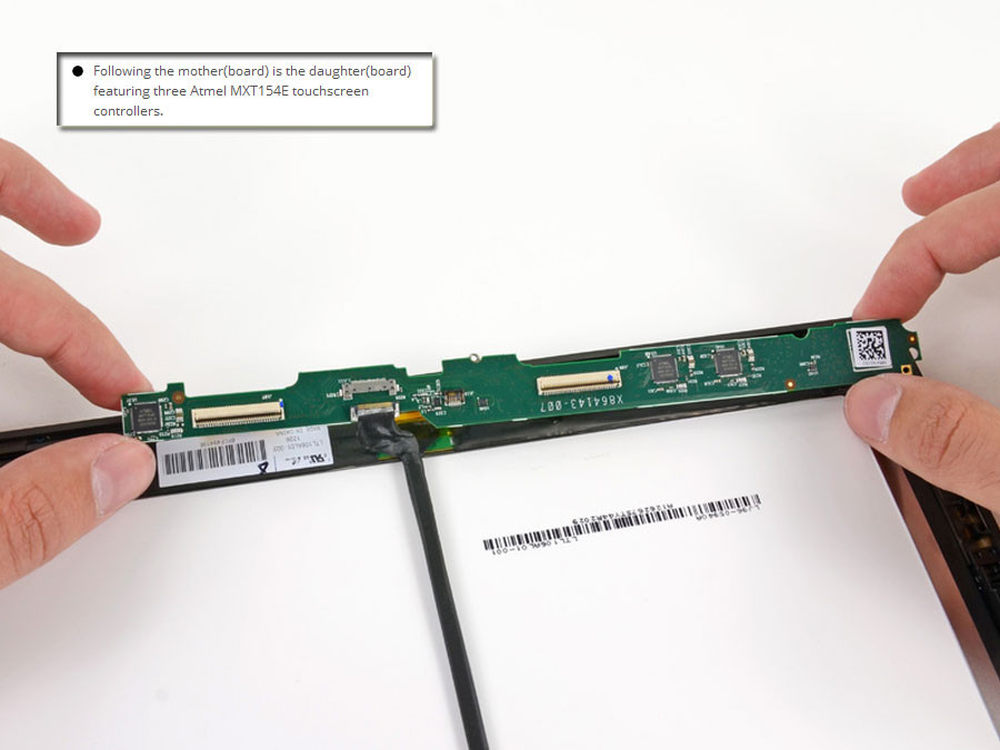

继续拆卸Surface的副主板？
37/44

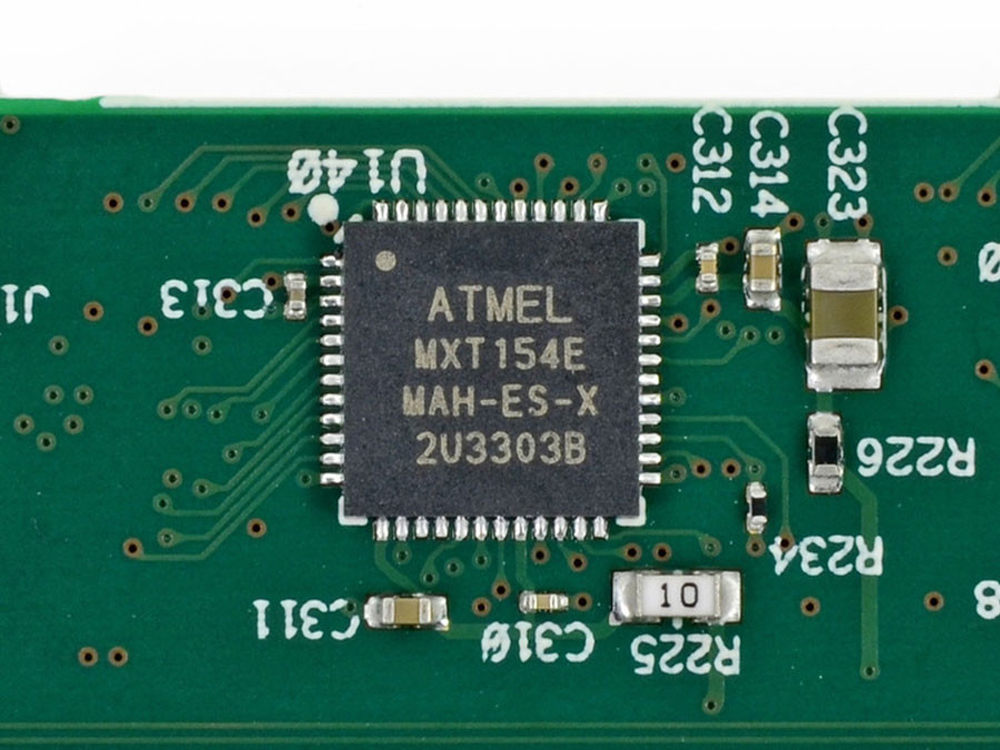

Atmel MXT154E的触摸屏控制器。
38/44

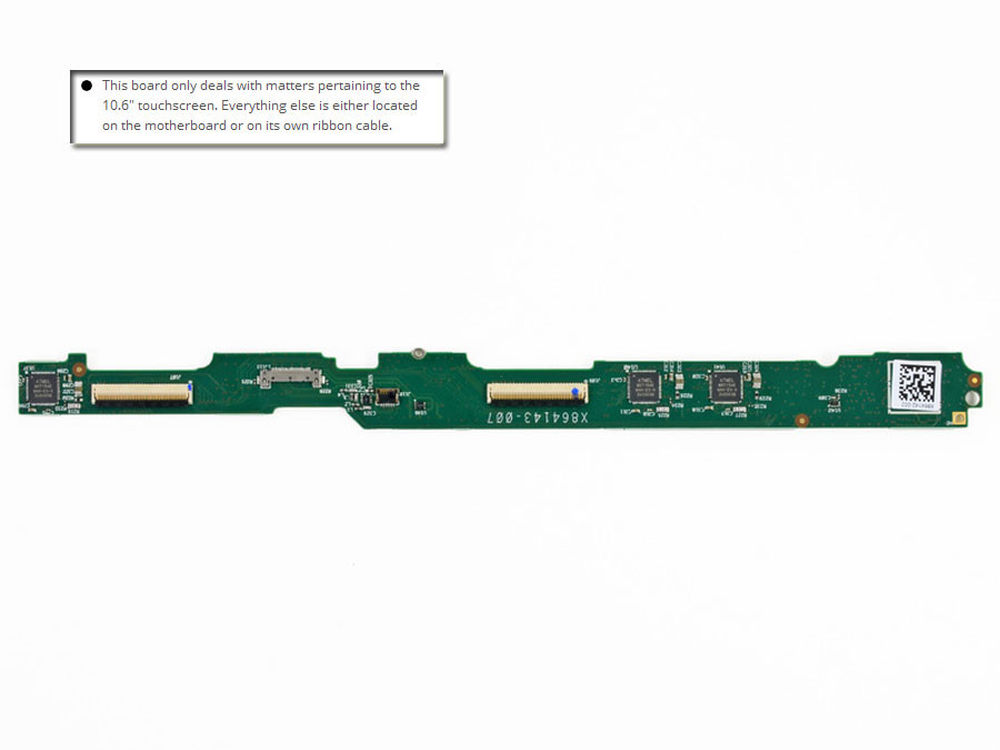

这块主板主要控制10.6英寸的触控屏。
39/44

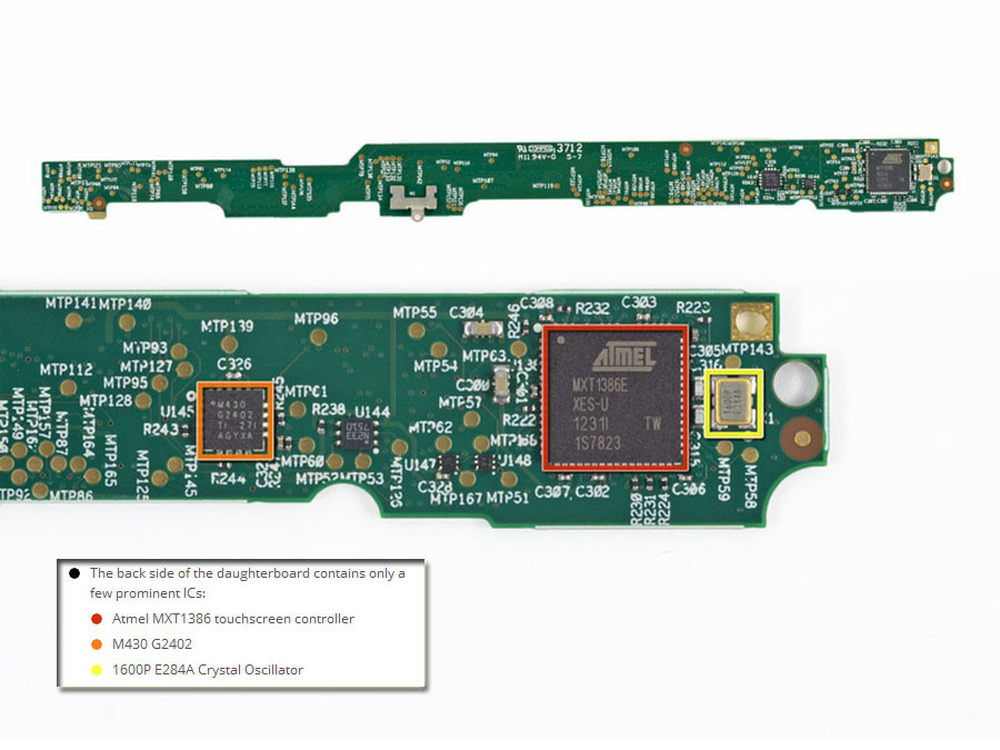

副主板（控制触控屏的主板）的背面设计了几个芯片：
红色： Atmel MXT1386触摸屏控制器
橘红：M430 G2402
黄色：1600P的E284A晶体振荡器
40/44

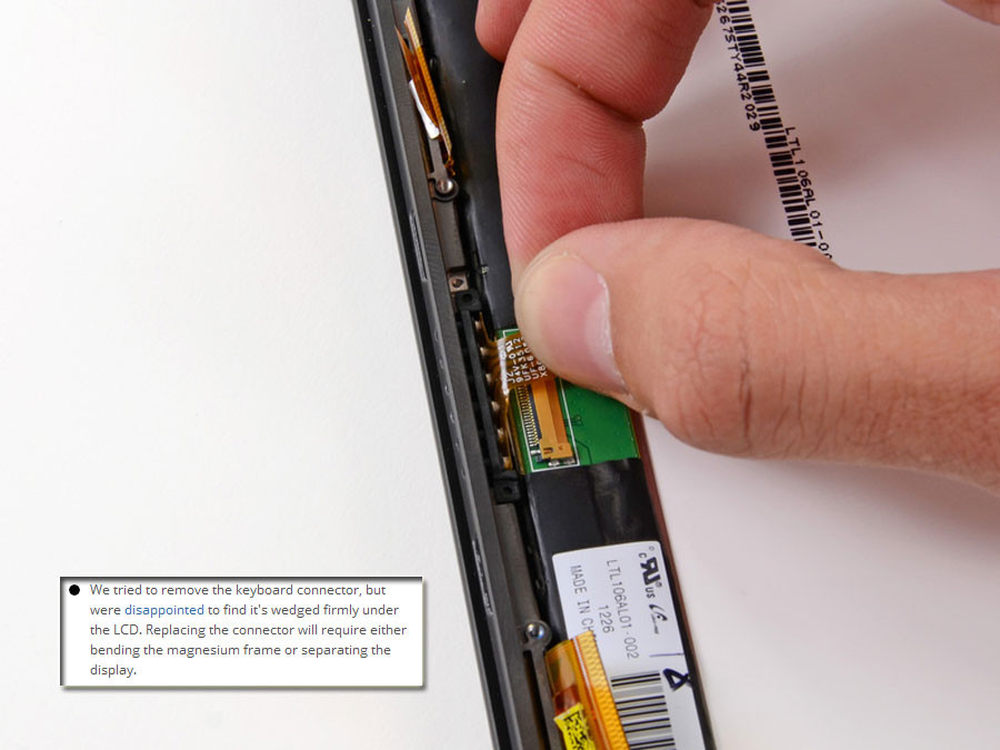

我们试图拆除键盘接口，但最终以失败告终。
41/44

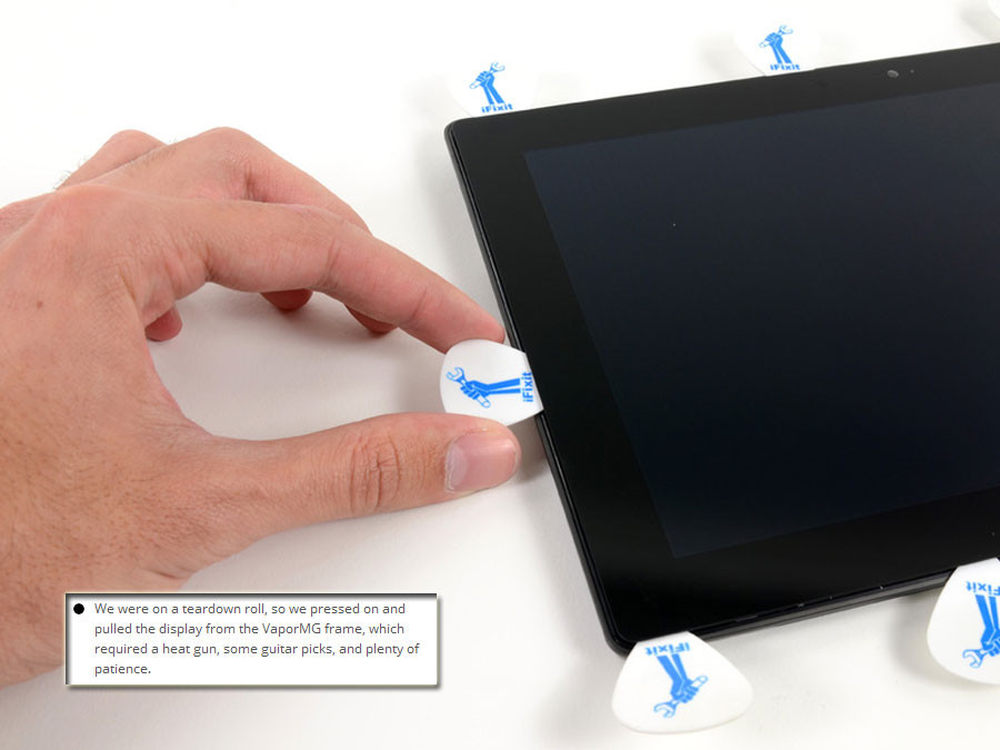

拆解Surface的显示面板需要一个加热枪，一些吉他拨片以及足够的耐心。
42/44

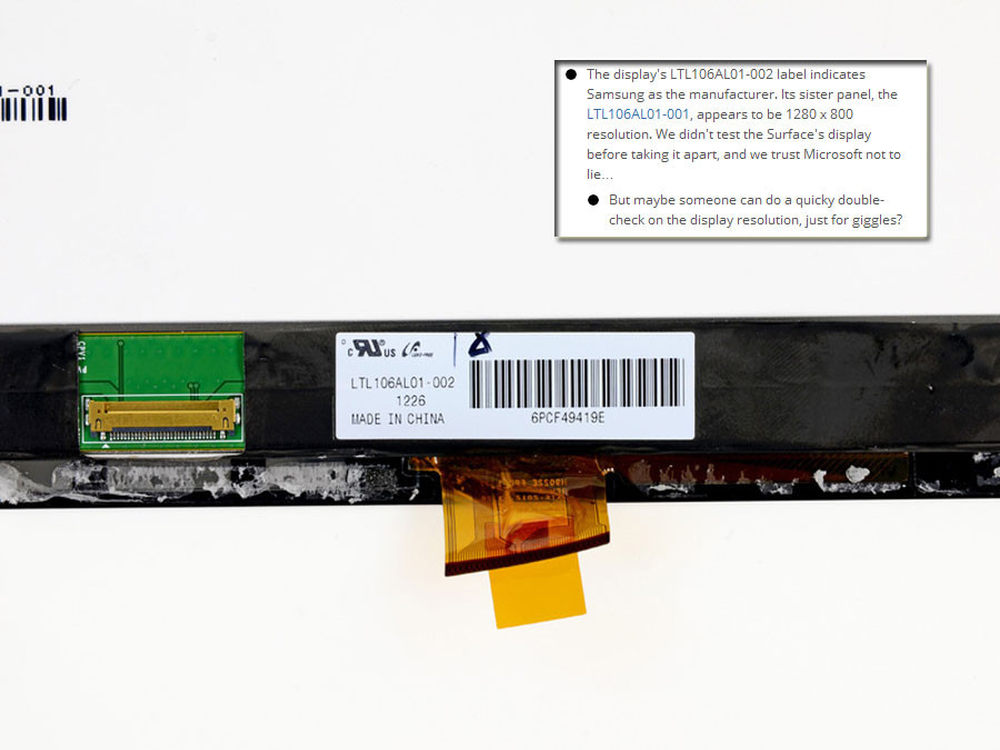

显示器的LTL106AL01-002标签表示三星为供应商。 它的姐妹板LTL106AL01的001 ，似乎是1280 x 800的分辨率。不过我们并没有测试这块显示器，以为我们觉得微软不会说谎。
43/44

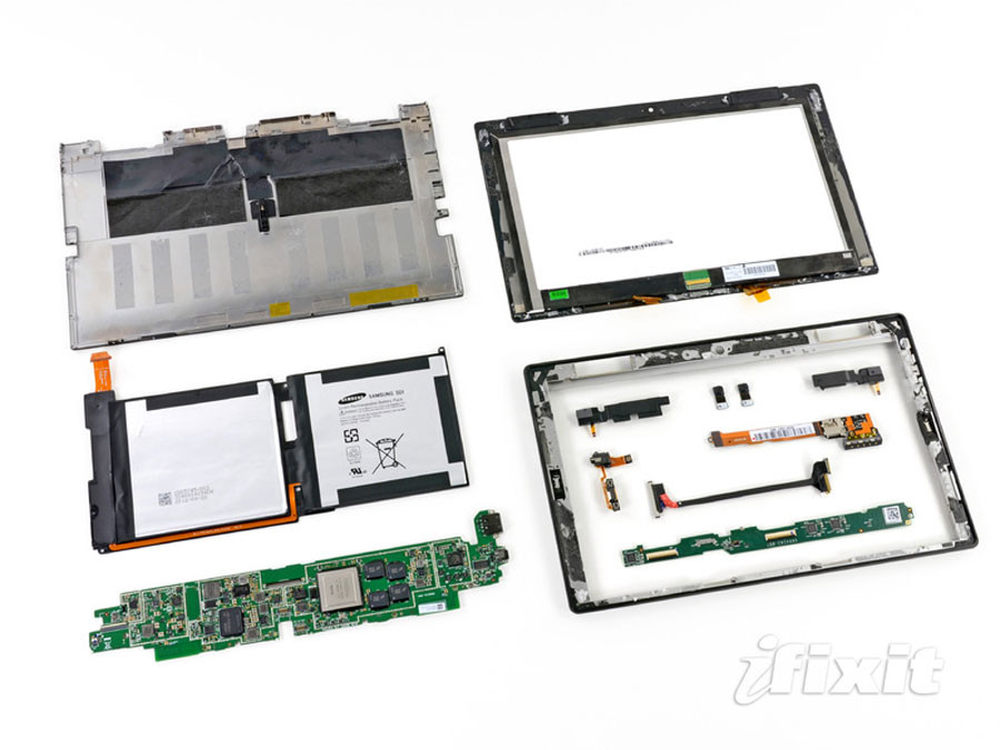

微软Surface的拆解就到这里了，相比大家也都初步的了解这款微软推出的运行Windows RT系统的平板电脑了。
44/44

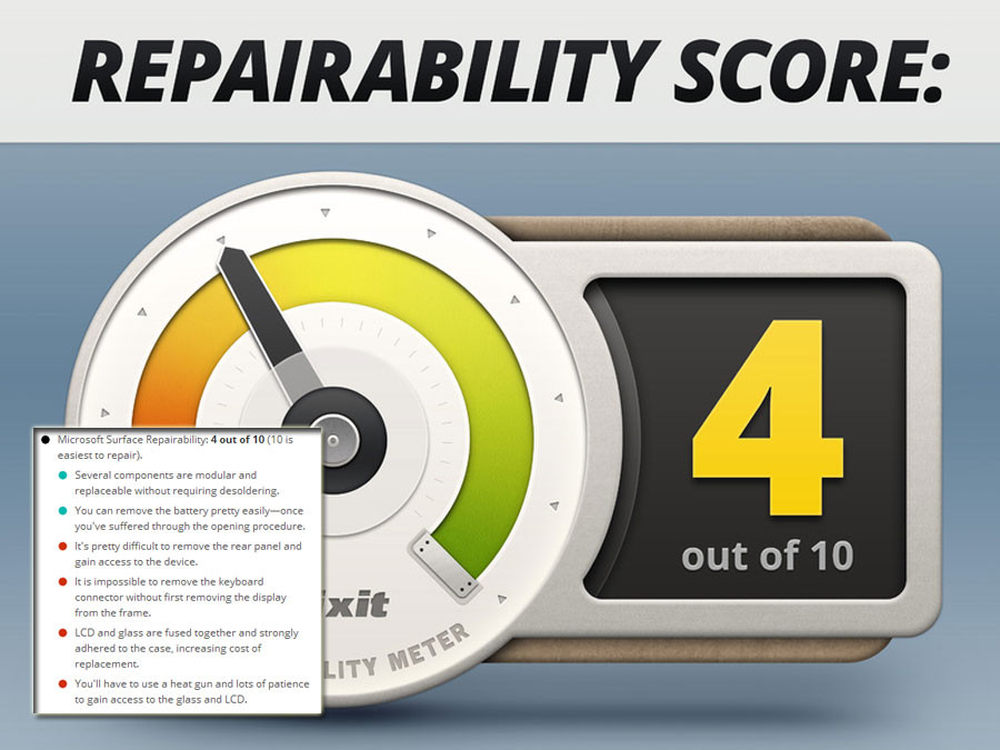

根据iFixit出的总结认为 微软Surface的可修复性为4分（10最高 为最简单修复）
iFixit认为微软Surface的优点是：
一些组件是模块化设计的，所以更容易更换。另外，可以相当容易的取出电池，当然前提是在你打开平板的背板后。
iFixit认为微软Surface的缺点是：
取下面板后想继续拆解是相当困难的，而且拆卸键盘连接器也很难。另外，LCD和玻璃熔合在一起，并牢固地粘接的情况下，如果损坏的话更换成本将增加。如果实在想拆开的话，你就不得不用热枪和大量的耐心拆开玻璃和LCD。
