屏幕仍三星造 苹果iPad mini完全拆解
1/48
苹果iPad mini于今天在美国以及中国香港等地区正式开始发售，不过就在iPad mini发售第一天，国外著名拆解网站iFixit就为我们带来了iPad mini的完全拆解。
通过整个拆解过程，iFixit对iPad mini的可修复性的评分仅为2分（满分是10分），这也说明iPad mini的维修难度将会很大。另外通过拆解发现，iPad mini的屏幕供应商让为三星，虽然其它批次产品可能由夏普等厂商供应，但是可以看出苹果未向传言中的那样停止向三星采购屏幕。那么下面笔者就为大家带来iPad mini的详细拆解过程，感兴趣的朋友可以关注一下。
2/48

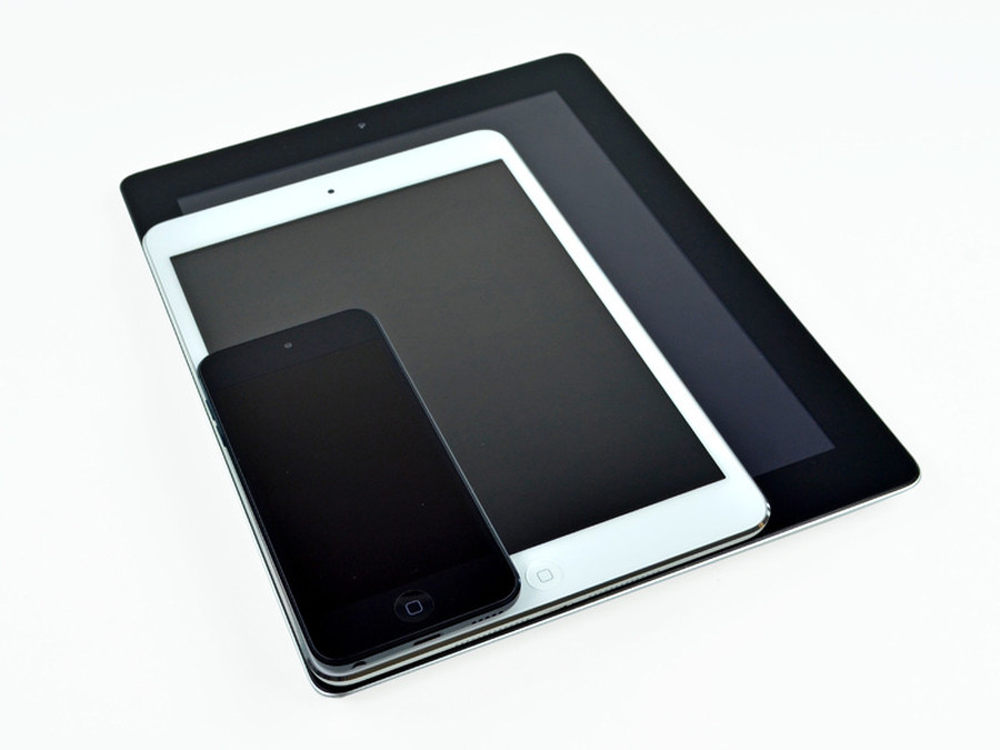

我们可以先来通过与iPad 3以及iPod Touch 5的对比来直观的看一下iPad mini的尺寸到底有多大。
3/48

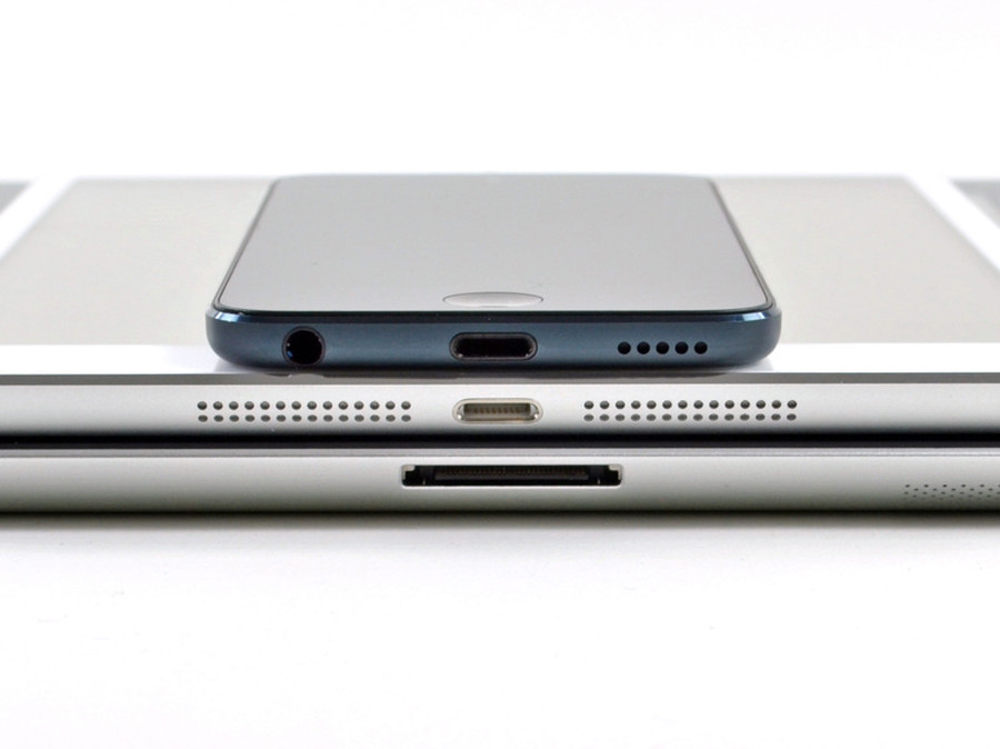

接口方面iPod Touch 5以及iPad mini都采用了苹果全新的Lightning闪电接口。
4/48

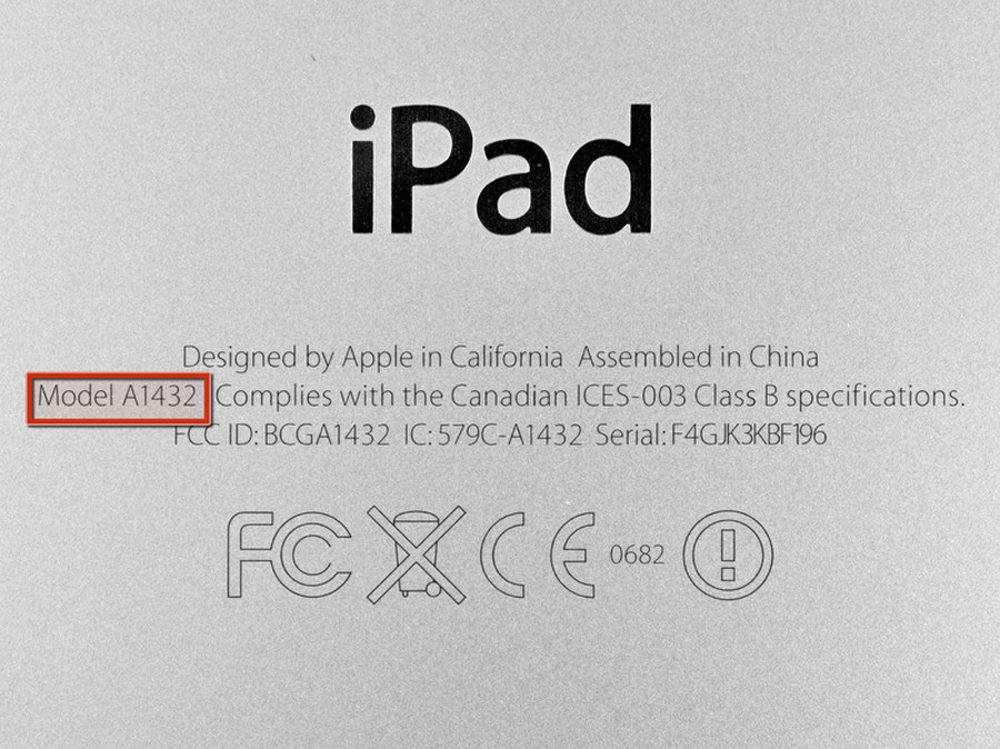

iPad mini机身背板详细的产品型号。
5/48
我们的拆解工作马上就要开始了，当然iFixit还不忘为我们展示一下他们的专业工具。
6/48
首先需要通过工具将iPad mini屏幕周围的面板取下。
7/48
面板取下来后我们就可以看到一整块完整的屏幕了，接下来的工作就是拆屏幕了，当然首先还是要将固定屏幕的螺丝取下来。
8/48
这时已经可以将屏幕面板取下来了，而在下面是一整块金属板。
9/48

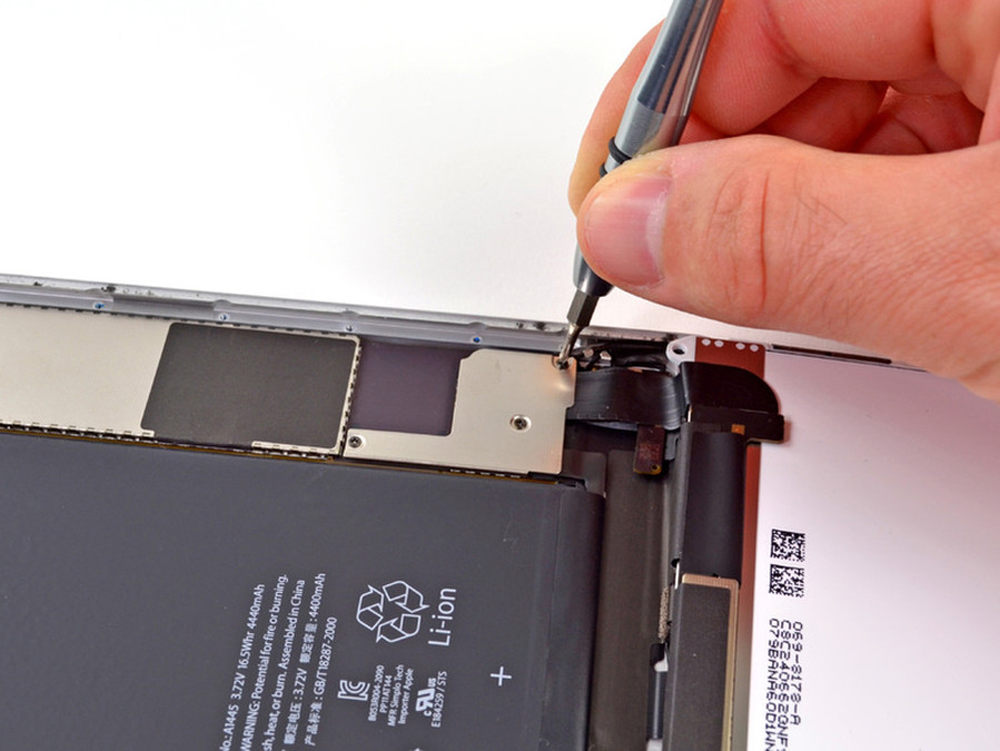

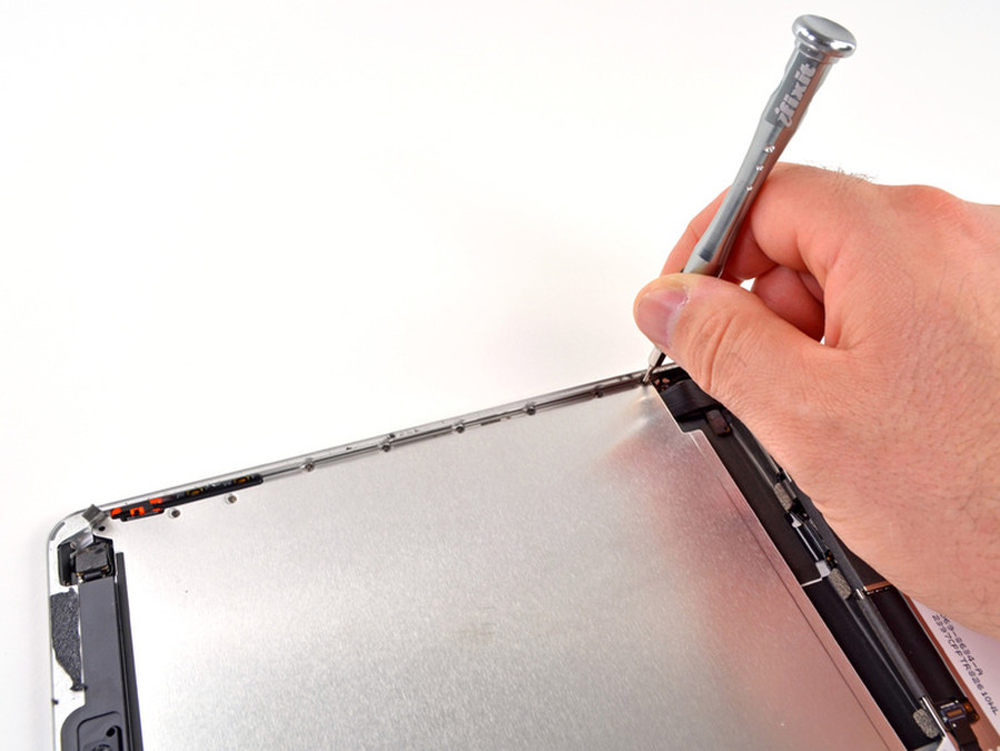

如果要将这块金属板也取下来我们就要先搞定16个螺丝。
10/48
将金属板取下来之后我们就可以看到iPad mini的电池以及内部的一些构造了。
11/48
iPad mini的内部构造十分复杂，有些类似iPod Touch 5。
12/48

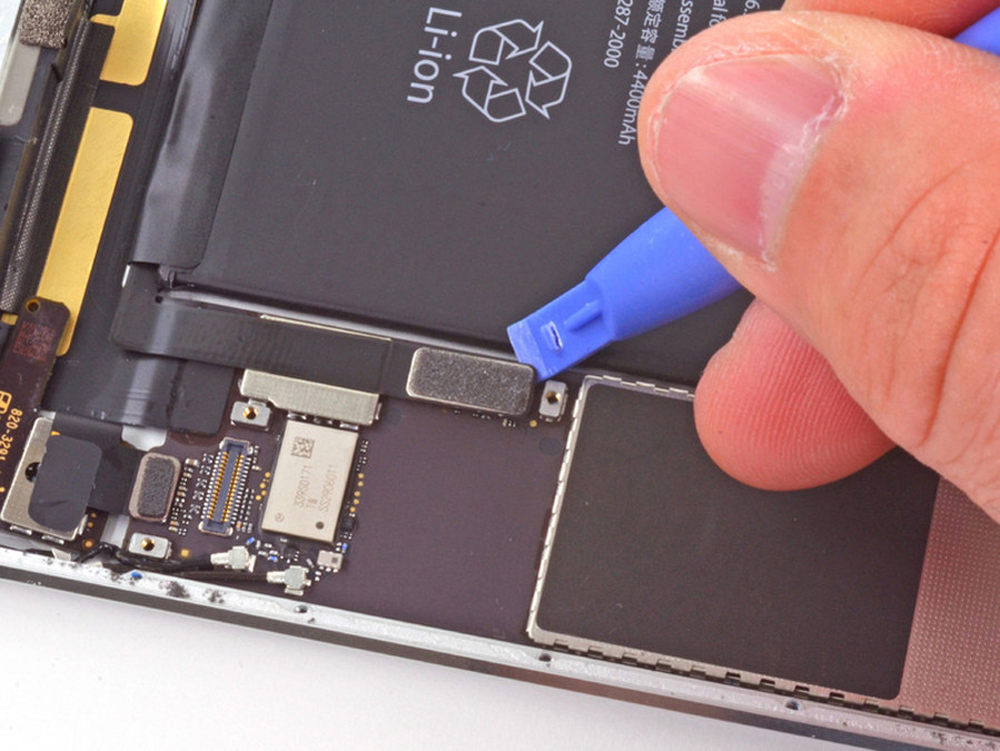

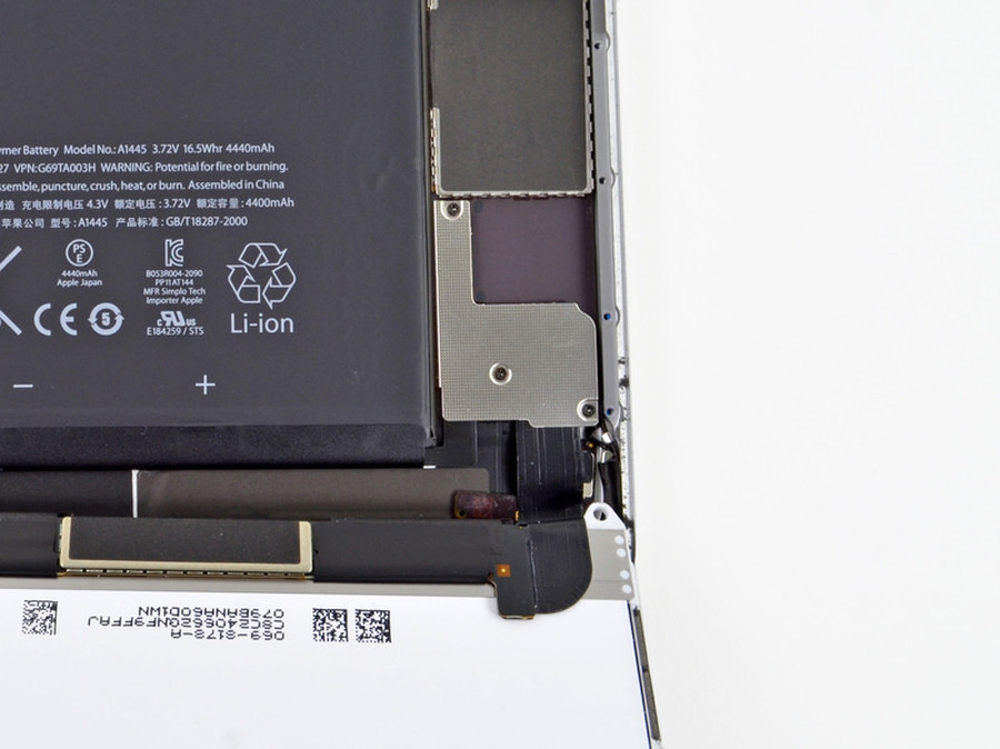

继续拆卸内部这个小金属板。
13/48

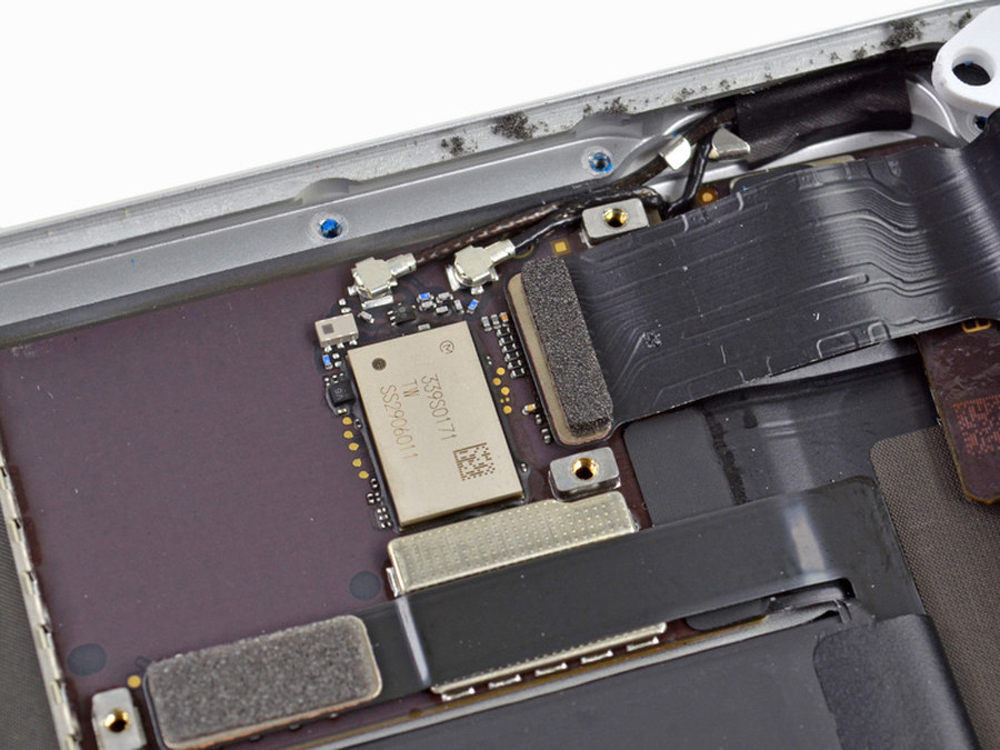

内部的这个集成电路和我们在iPhone 5中看到的一样，而这个芯片就是Murata 339S0171 Wi-Fi模块。
14/48

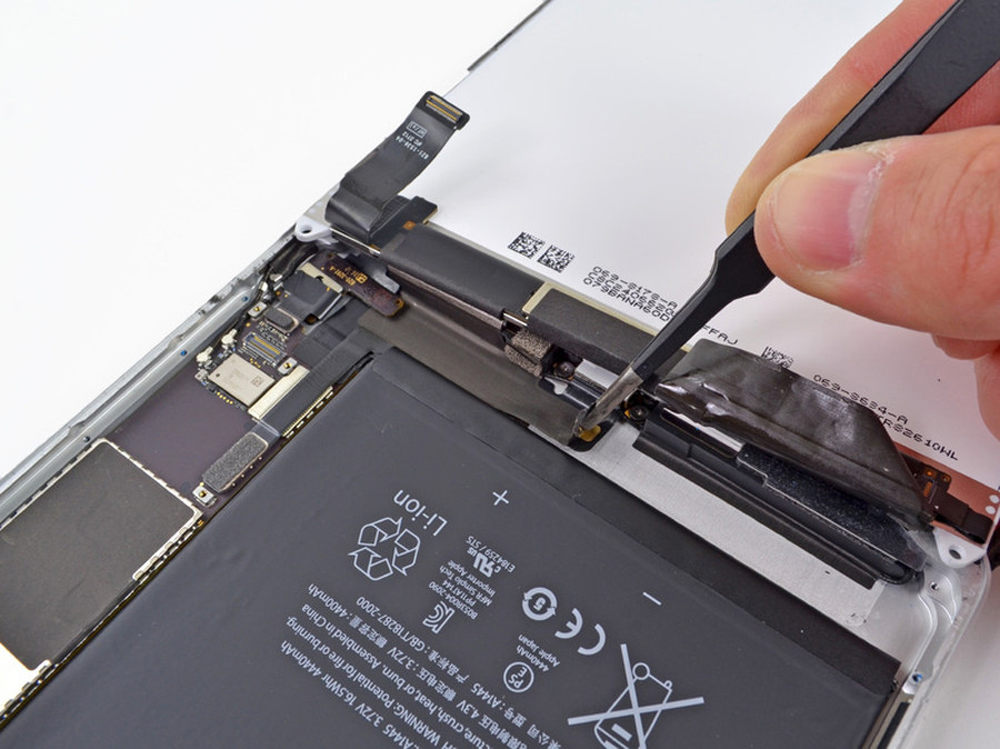

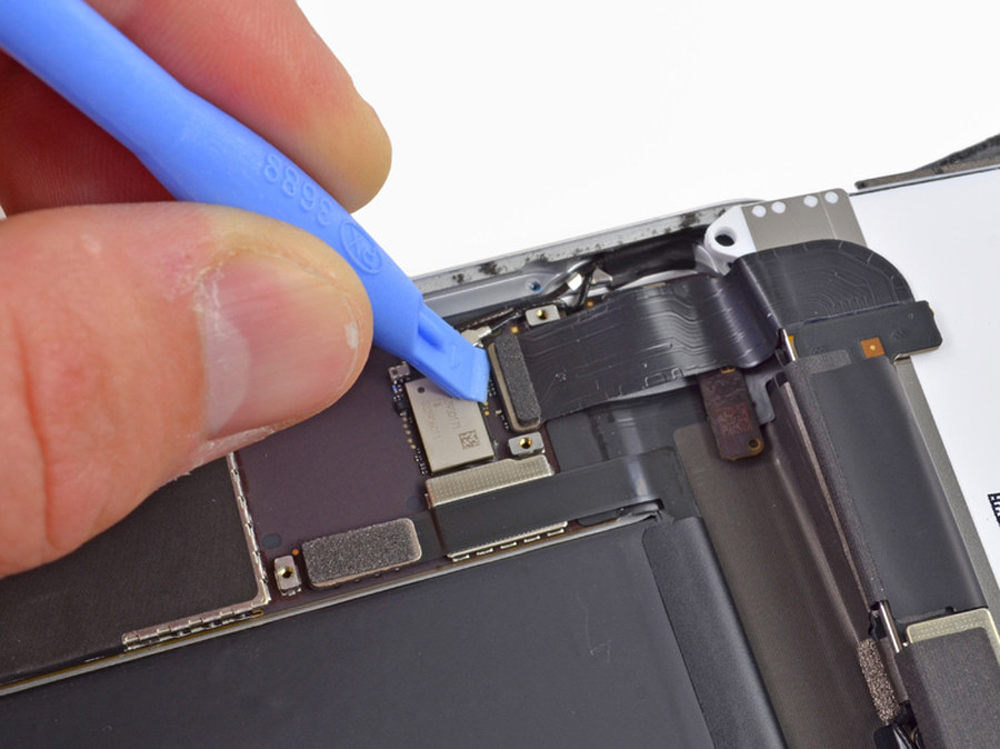

继续使用工具拆下这个排线。
15/48

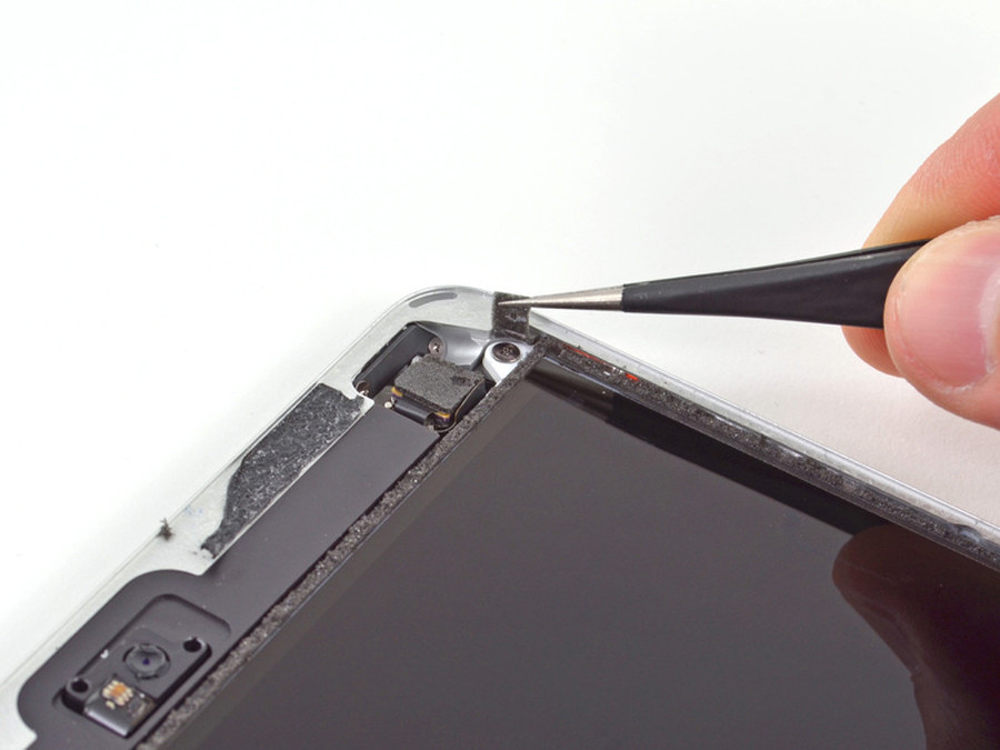

为了保护Lightning接口以及一些连接线，苹果用绝缘胶带将屏幕和机身后壳固定到了一起。
16/48

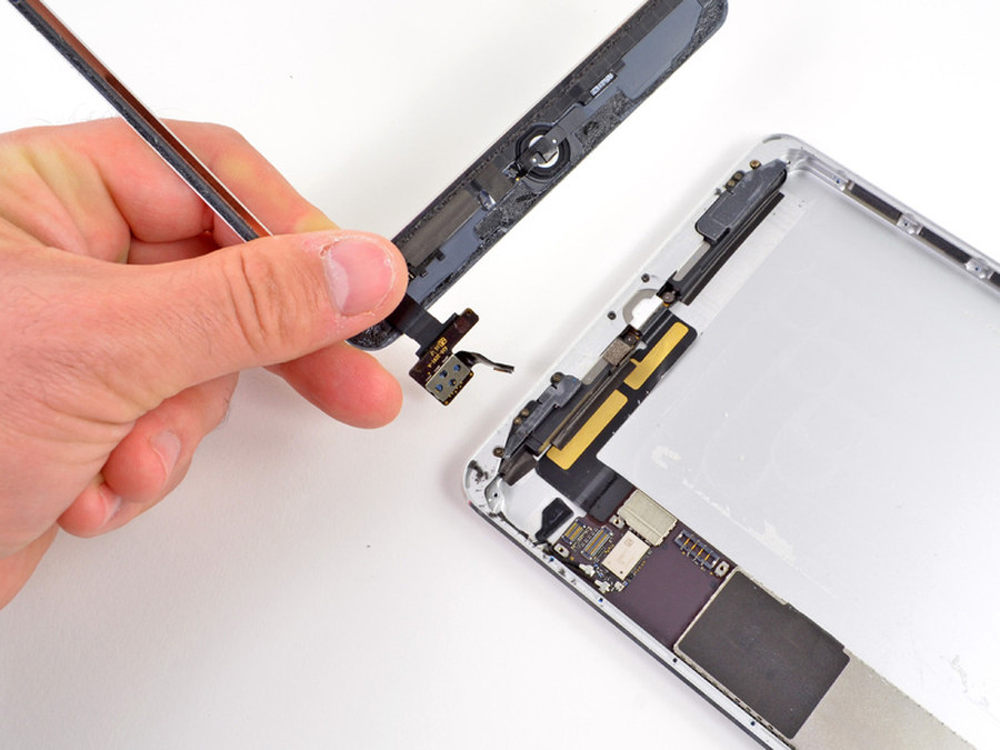

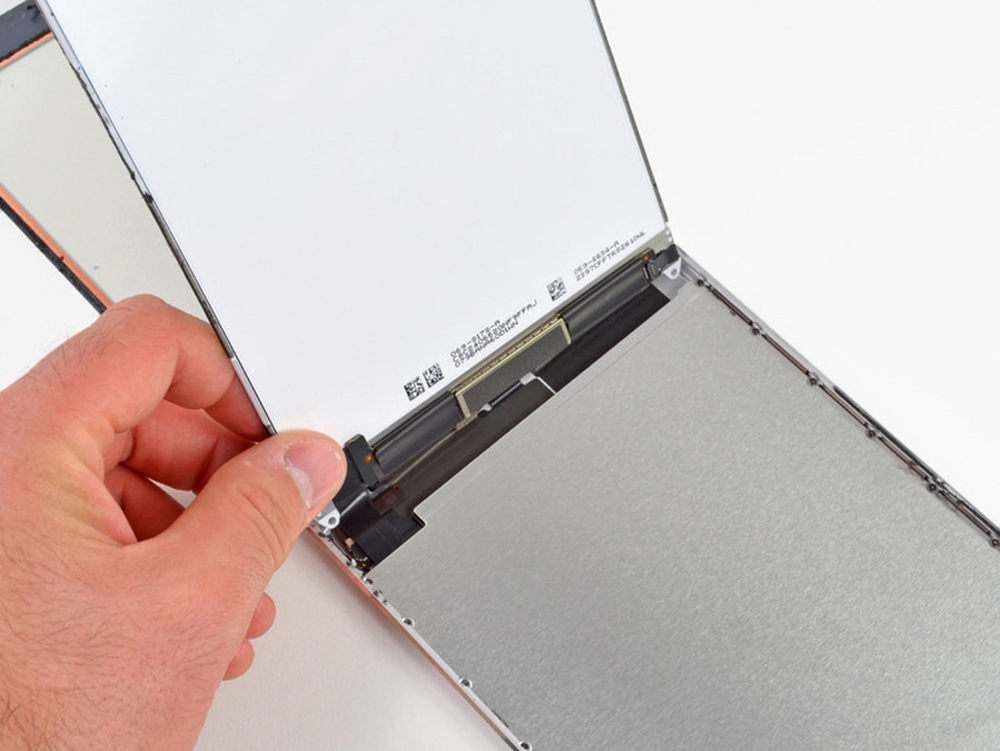

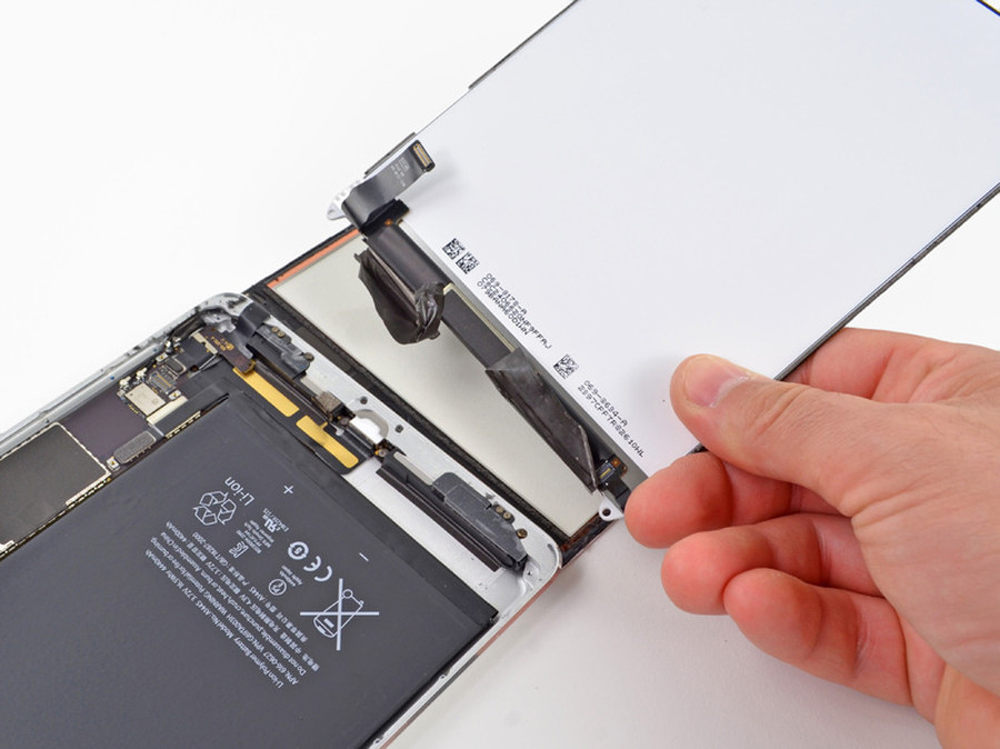

将胶布取下之后我们就可以去掉屏幕面板了，不过必须要先取下数字转换器才行。
17/48

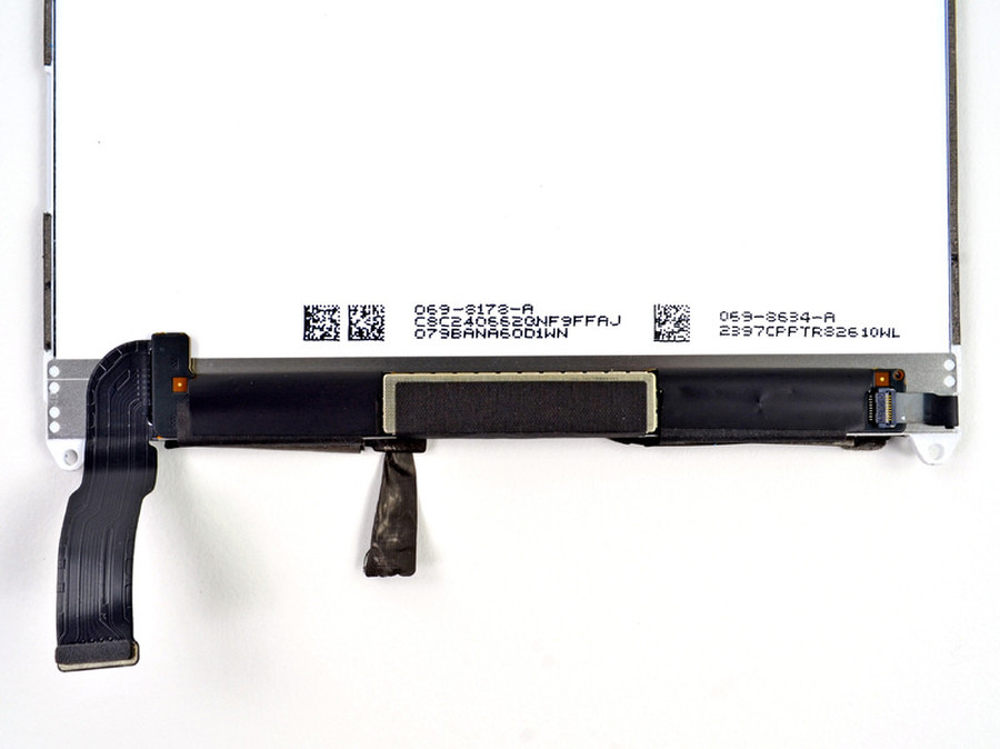

这就是iPad mini的屏幕面板。
18/48

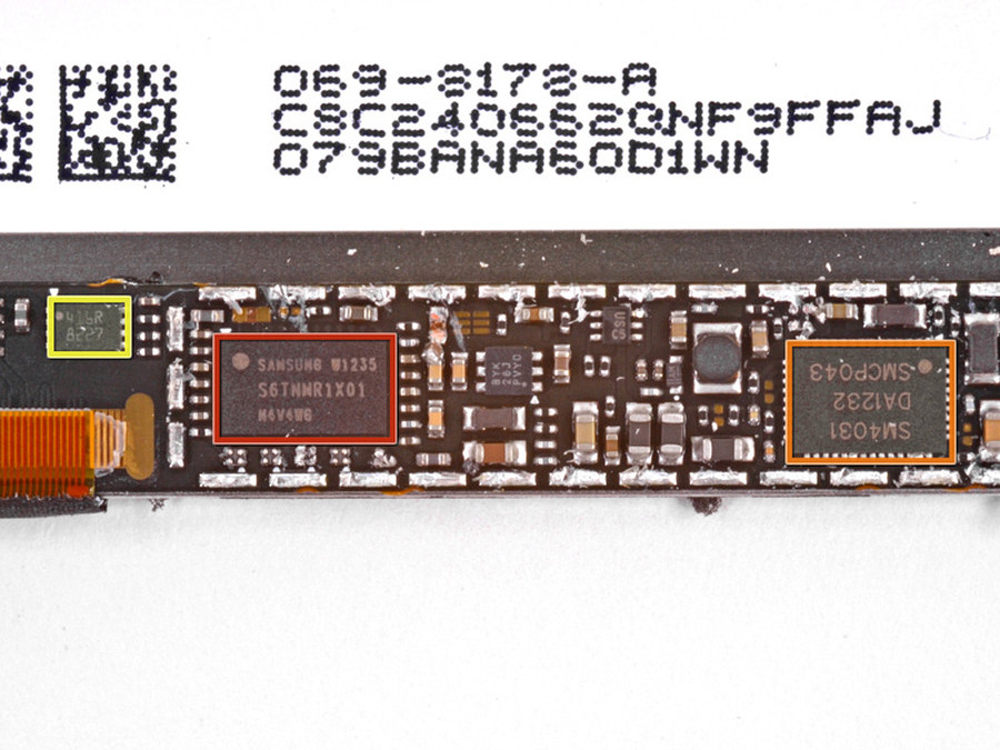

从屏幕背后的芯片可以看到这台iPad mini让然采用了三星的屏幕面板。
红色部分为：三星W1235 S6TNMR1X01显示器驱动
橙色部分为：SM4031 DA1232 SMCP043
黄色部分为：416R 8227
19/48

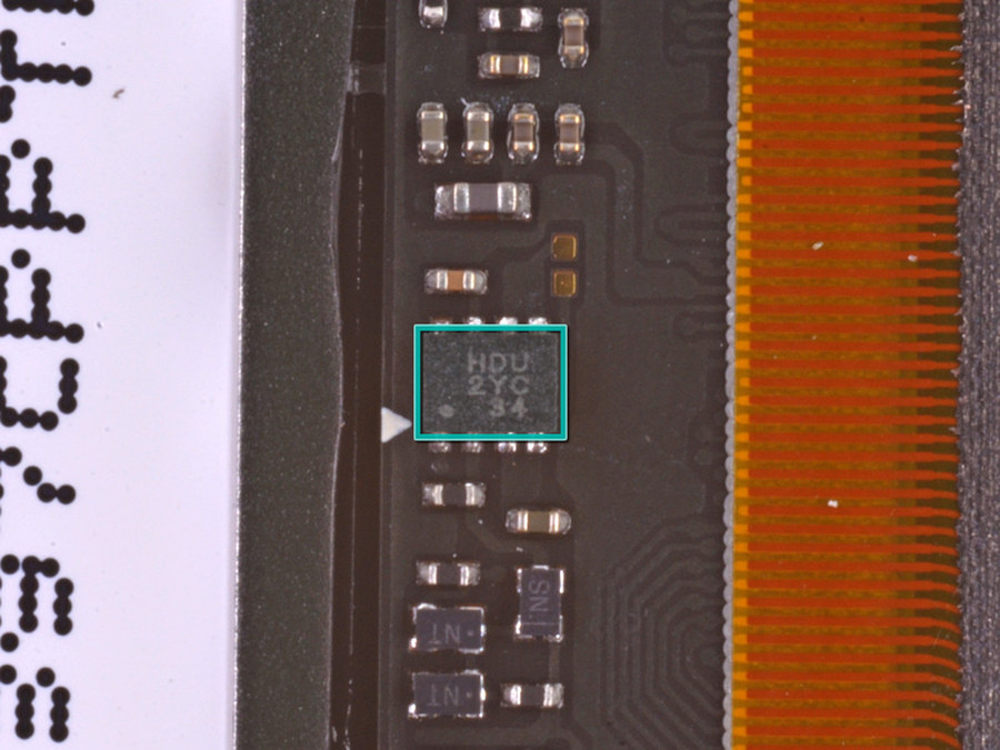

这个小芯片的型号是HDU 2YC 34，不过并没有查到更多的详细信息。
20/48
再接下来就该拆卸电池了，还好电池并不是焊接在机身上面的，拆卸还是比较容易的。
21/48

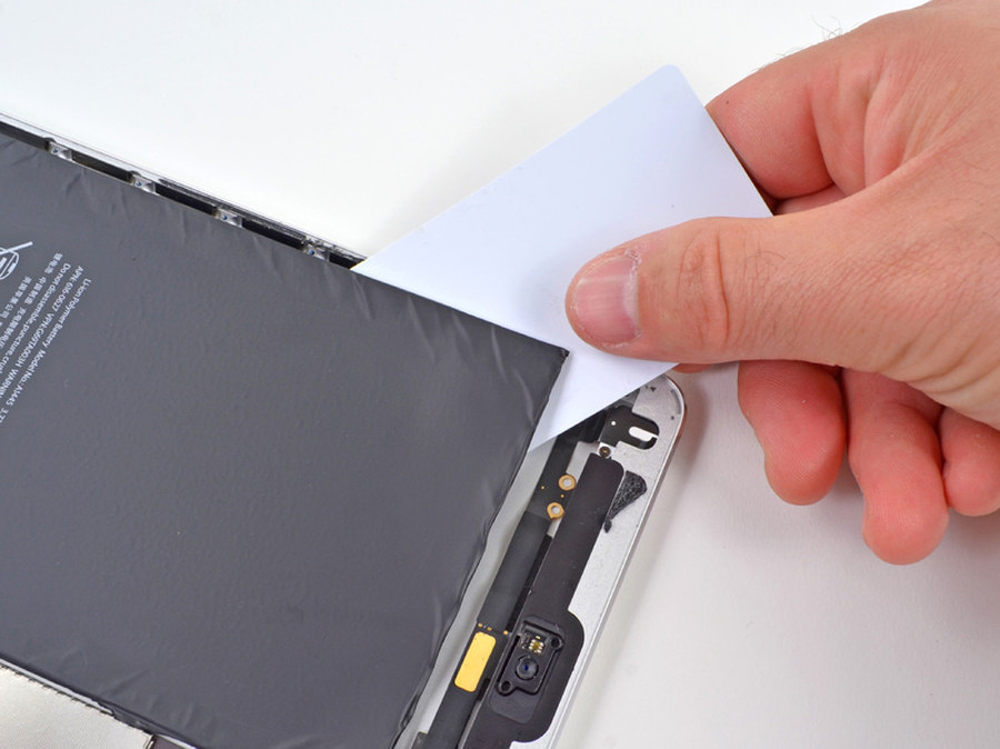

一张塑料卡就可以去下电池了，很容易吧。
22/48

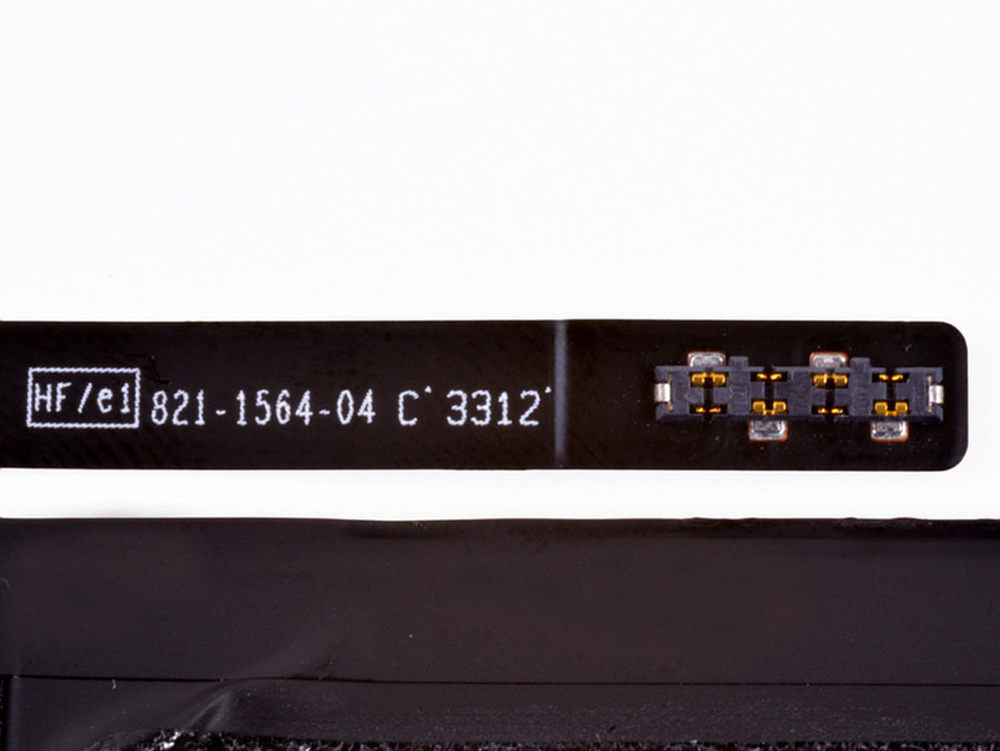

这个部分是电池的连接器，型号为821-1564-04 C 3312。
23/48

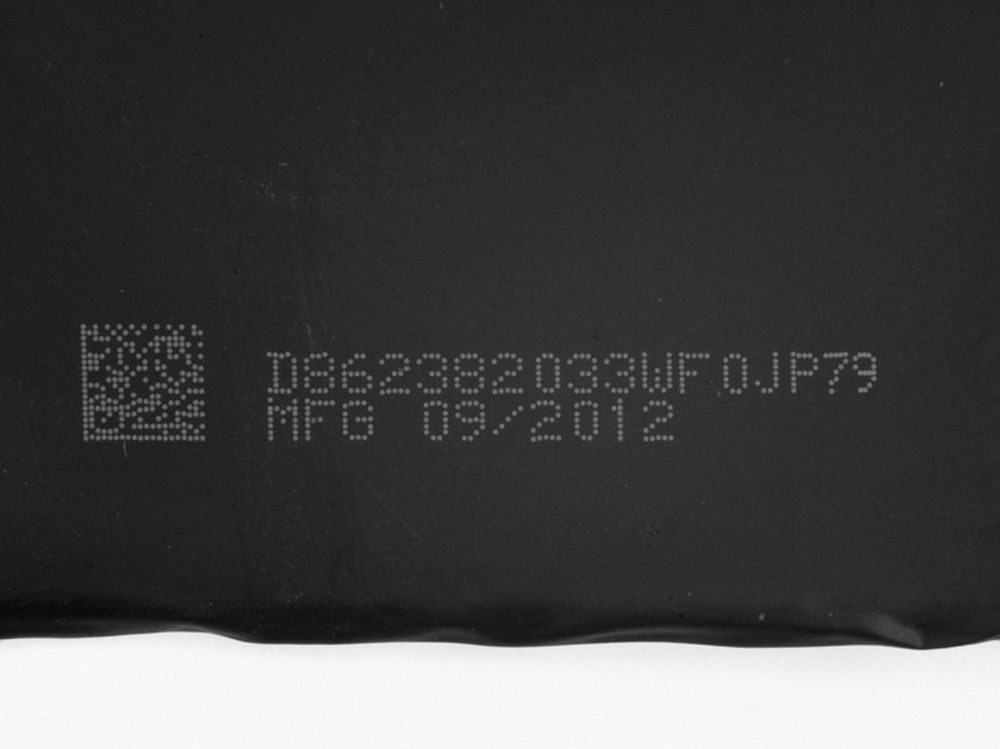

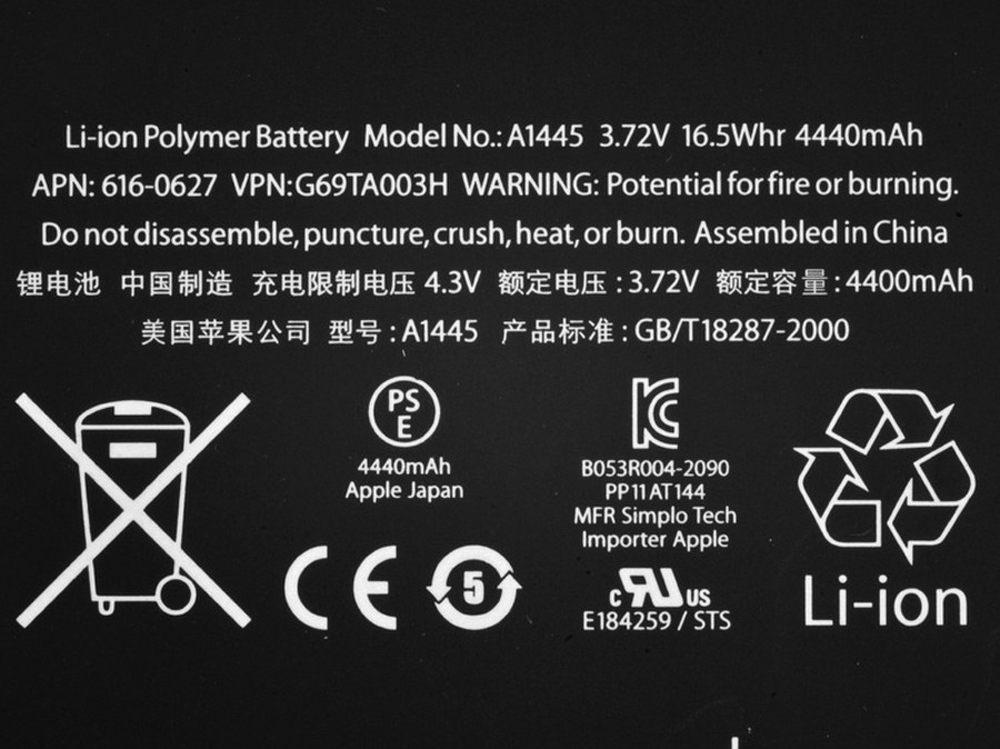

电池上面的详细信息，中国制造，上面的标注是有中文的，相信大家看着很轻松吧。
24/48

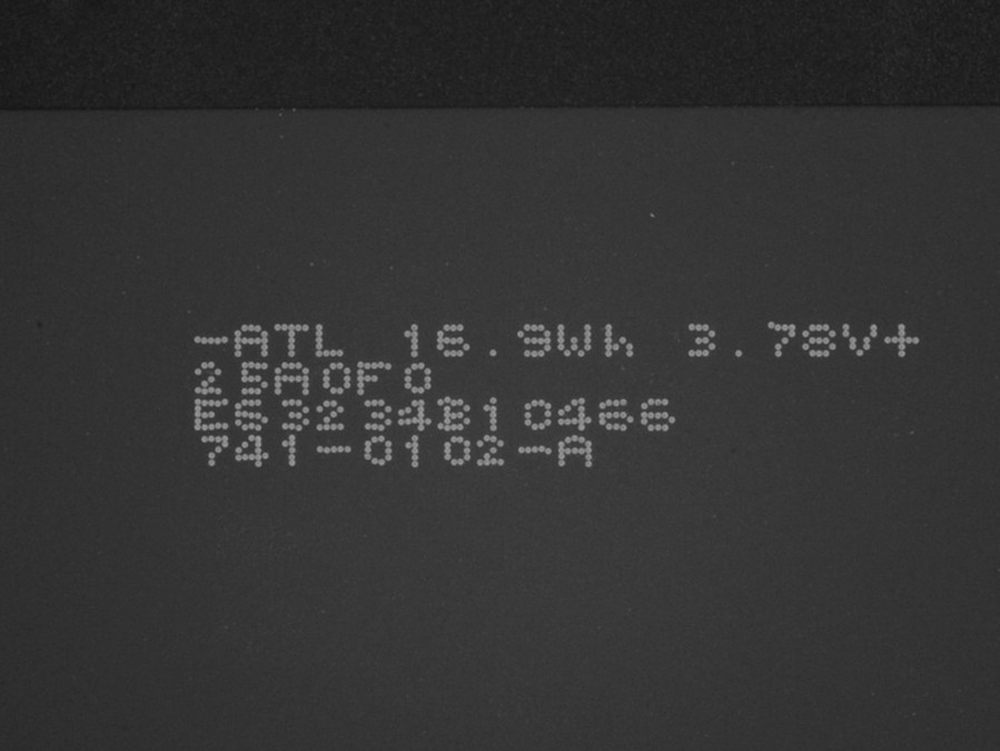

电池上面的注释信息。
25/48
电池上面的注释信息。
26/48
接下来是数字转化器。
27/48

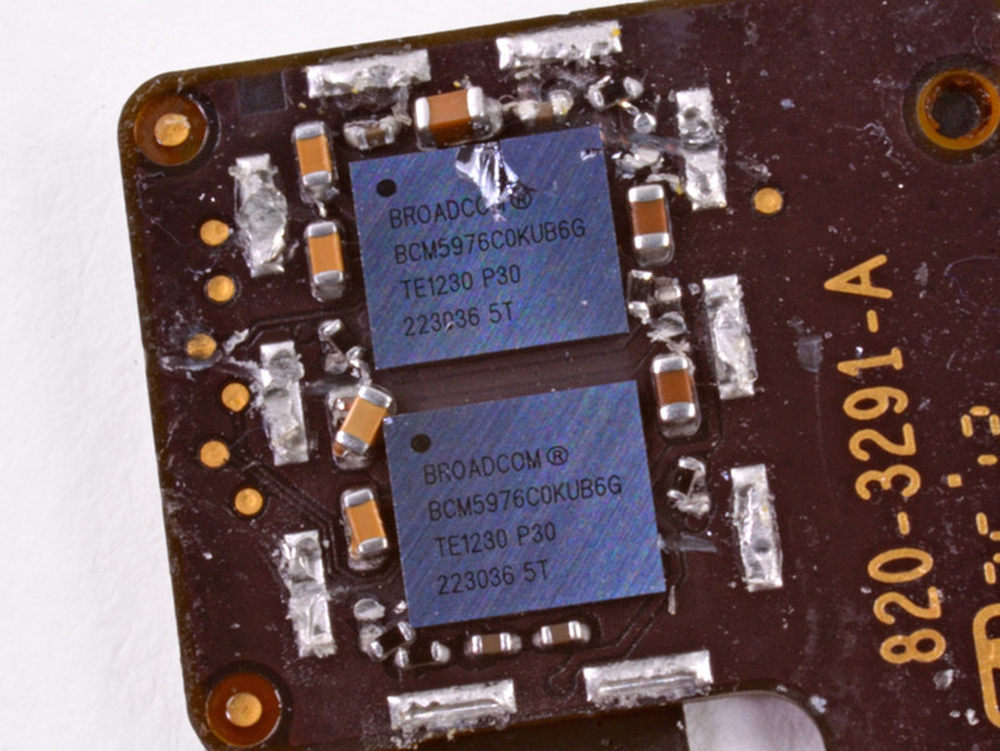

这个是Broadcom 触控集成电路 BCM5976C0KUB6G，和MacBook Air 上用的同款芯片。
28/48
两个扬声器上面都是有天线的，估计应该是WiFi和蓝颜的天线。
29/48

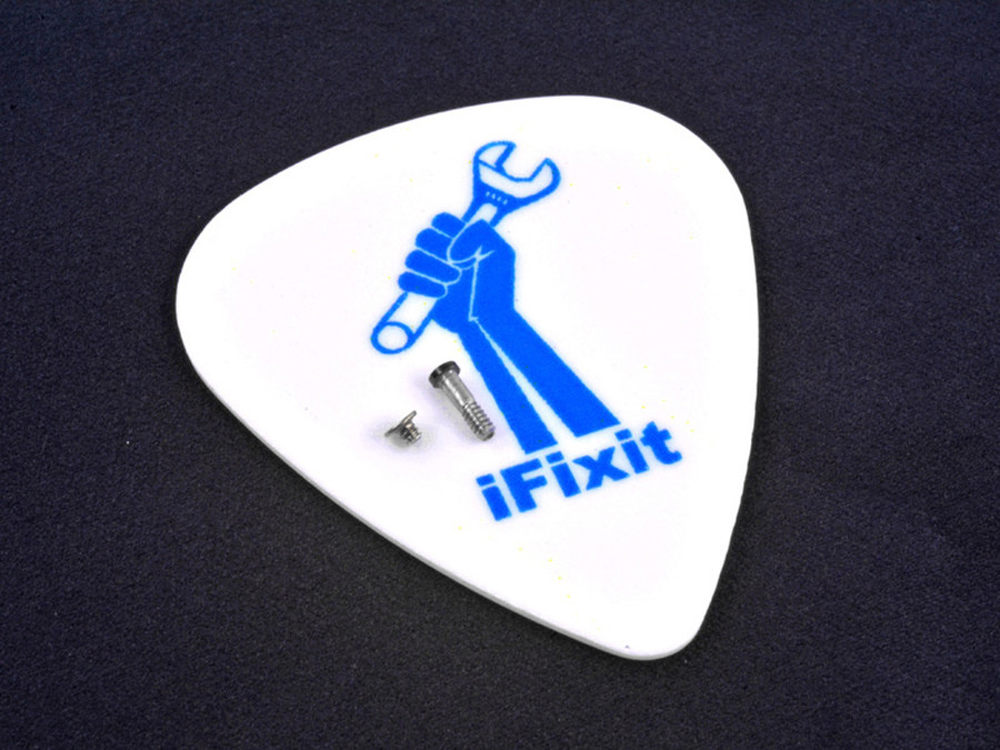

果然是iPad mini，使用的螺丝都这么迷你。
30/48
左面的是iPad mini上面的螺丝，右面的是iPhone 5上面的螺丝。
31/48

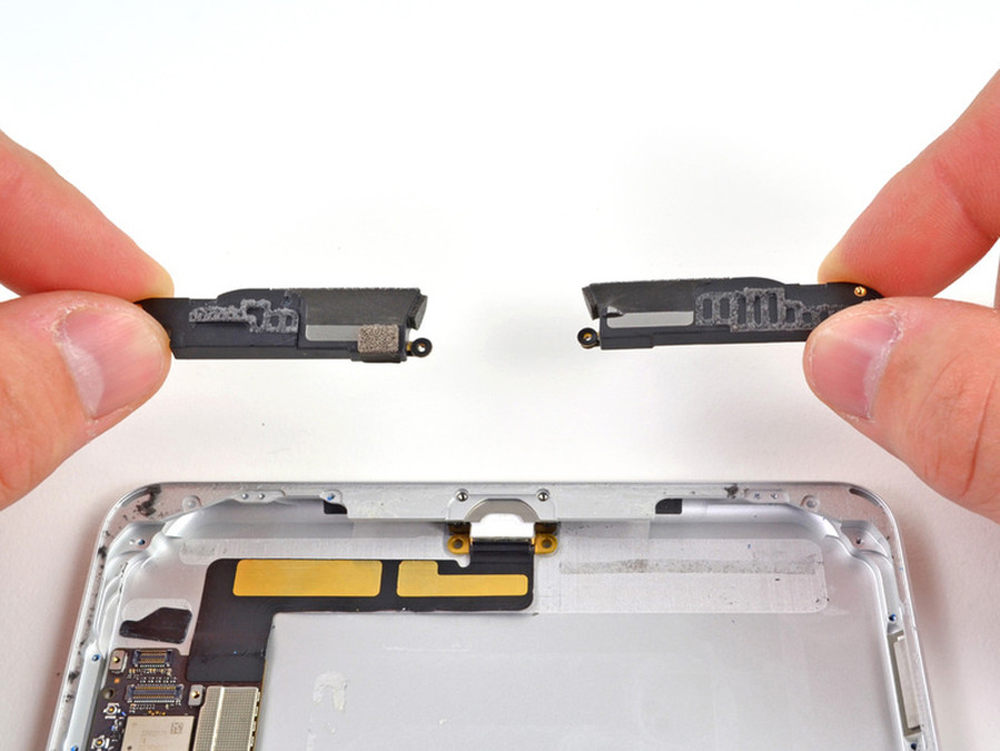

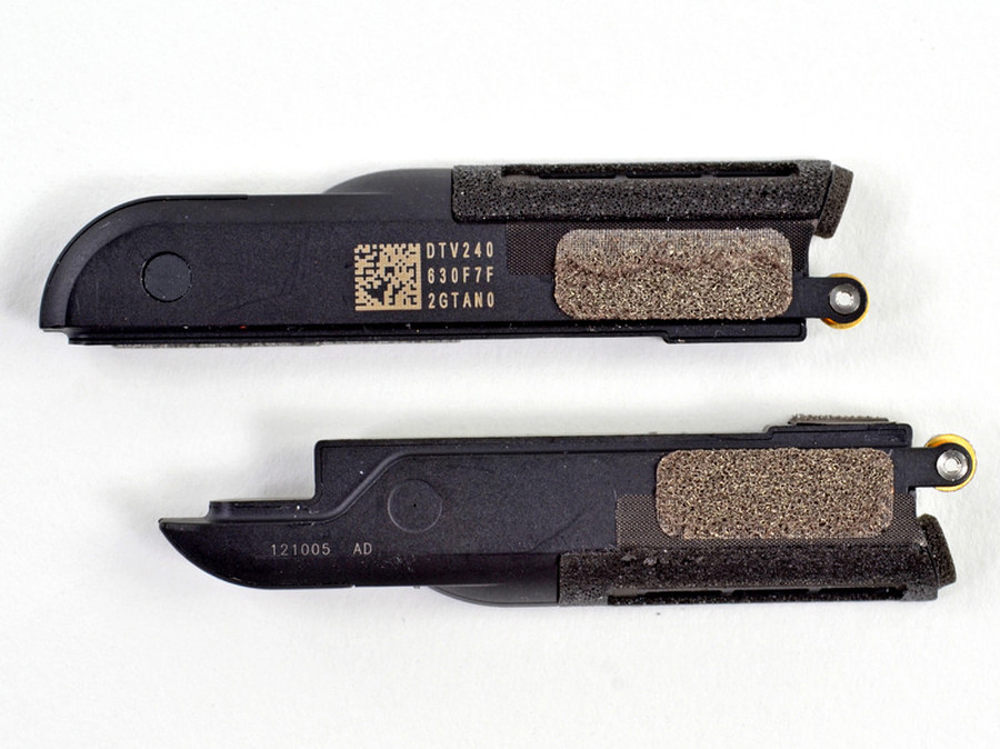

拆解之后也证实iPad mini确实采用了立体声扬声器。
32/48

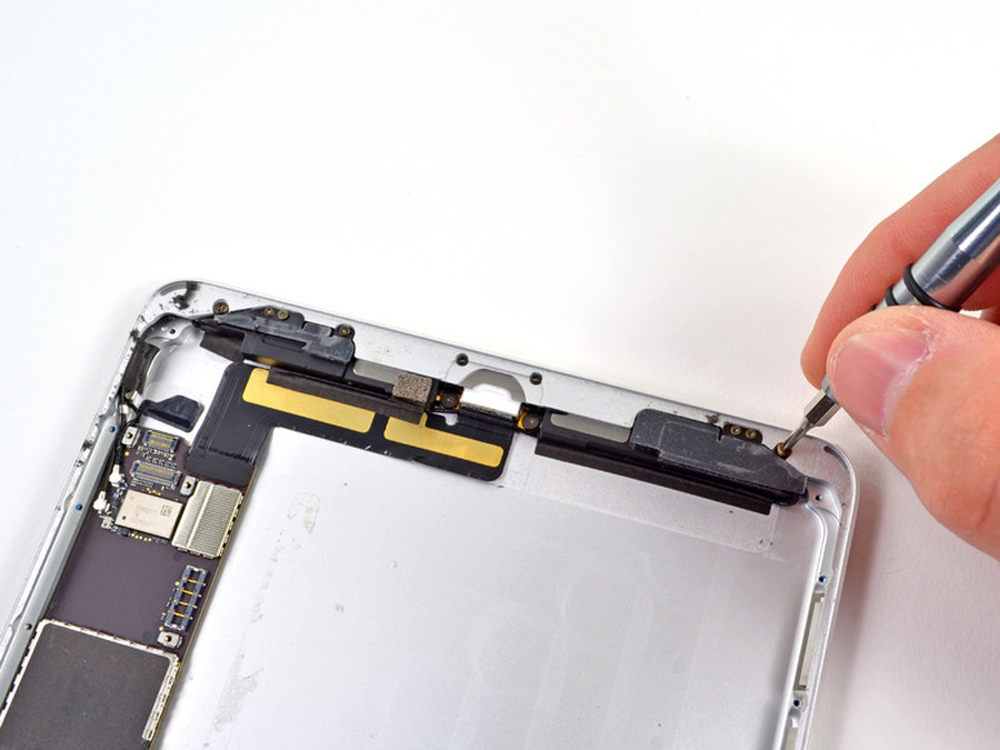

连接器缩小是为了放进去更多的扬声器，当然就是上面那两个立体声扬声器。
33/48

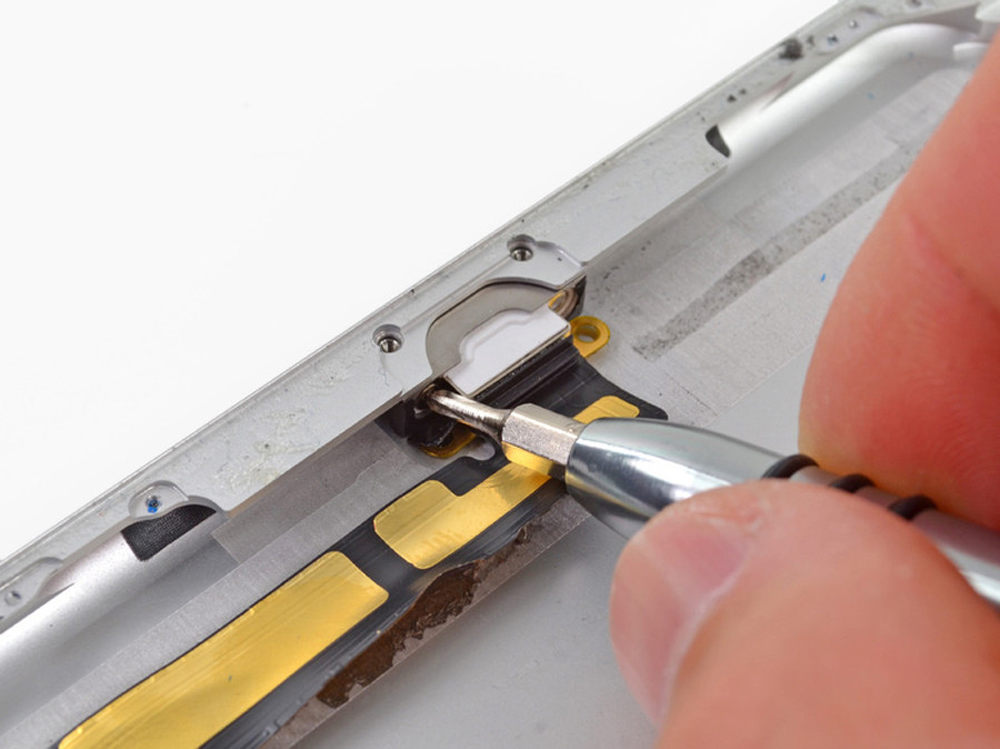

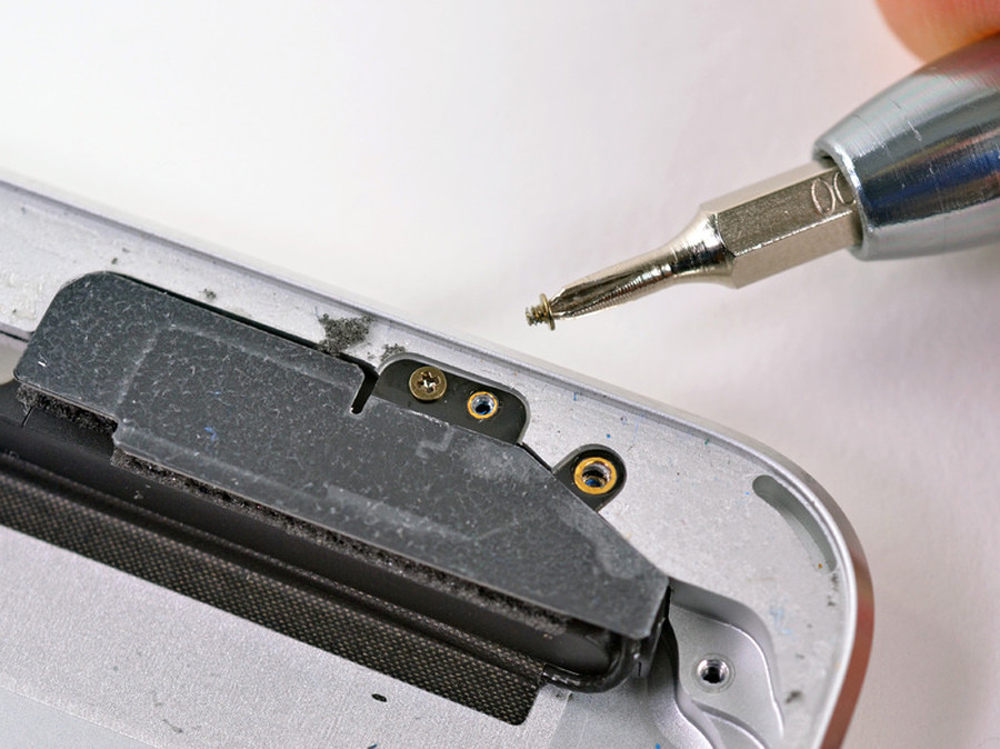

Lightning接口是被两个螺丝固定在了后盖上。
34/48
我们继续拆卸另外一块区域上面的东西。
35/48

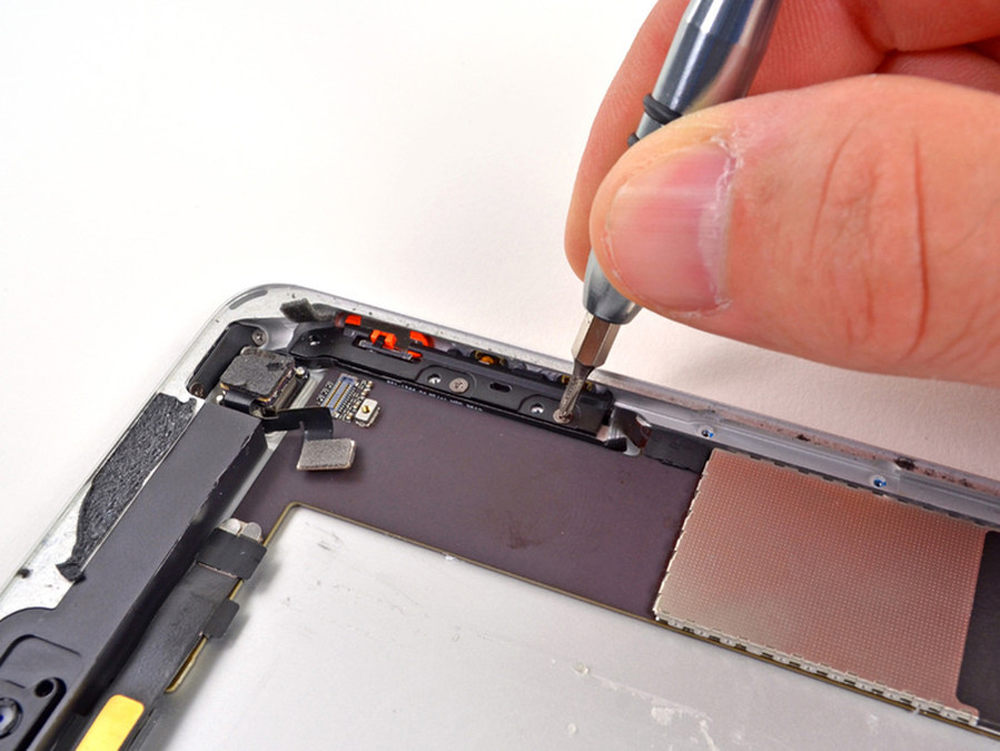

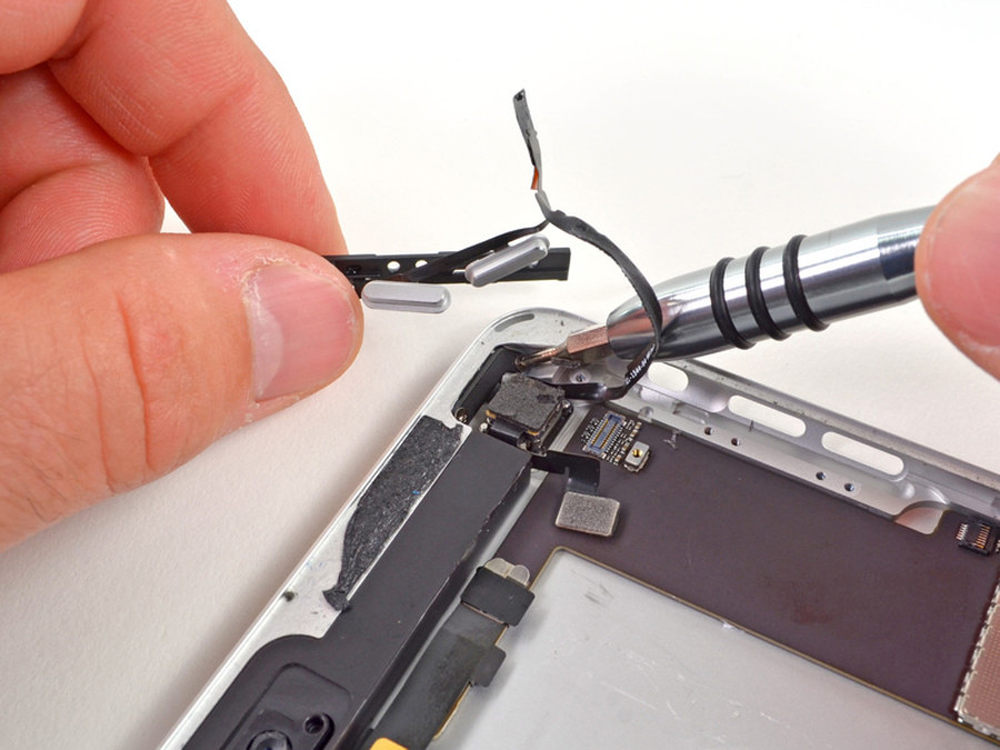

就连电源键以及音量键都是用螺丝固定的。
36/48

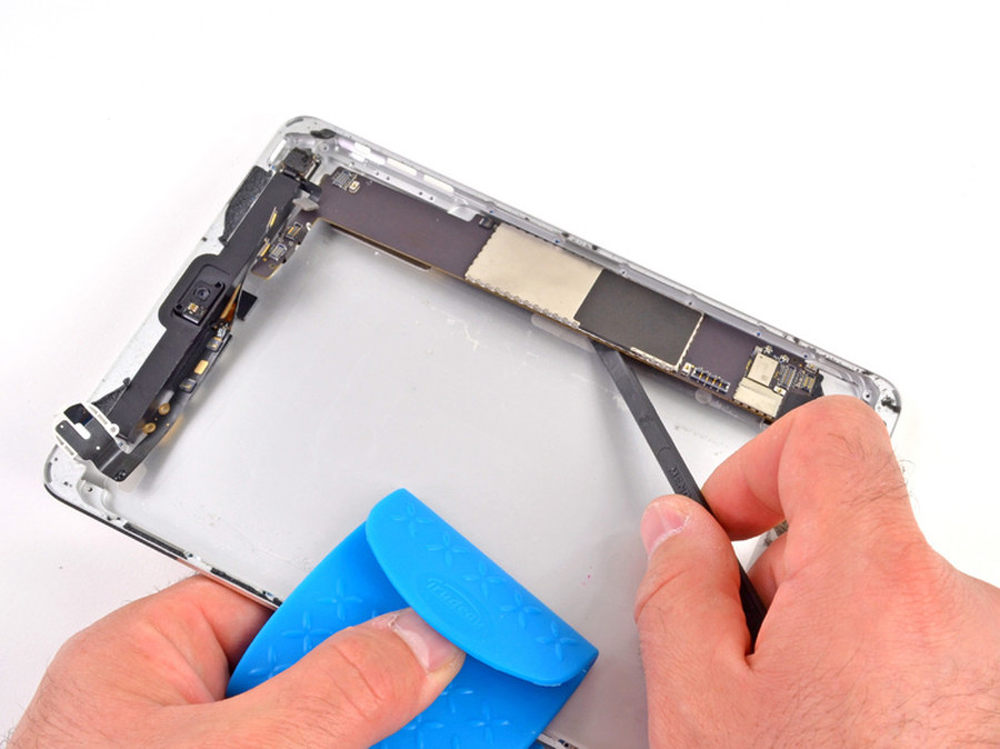

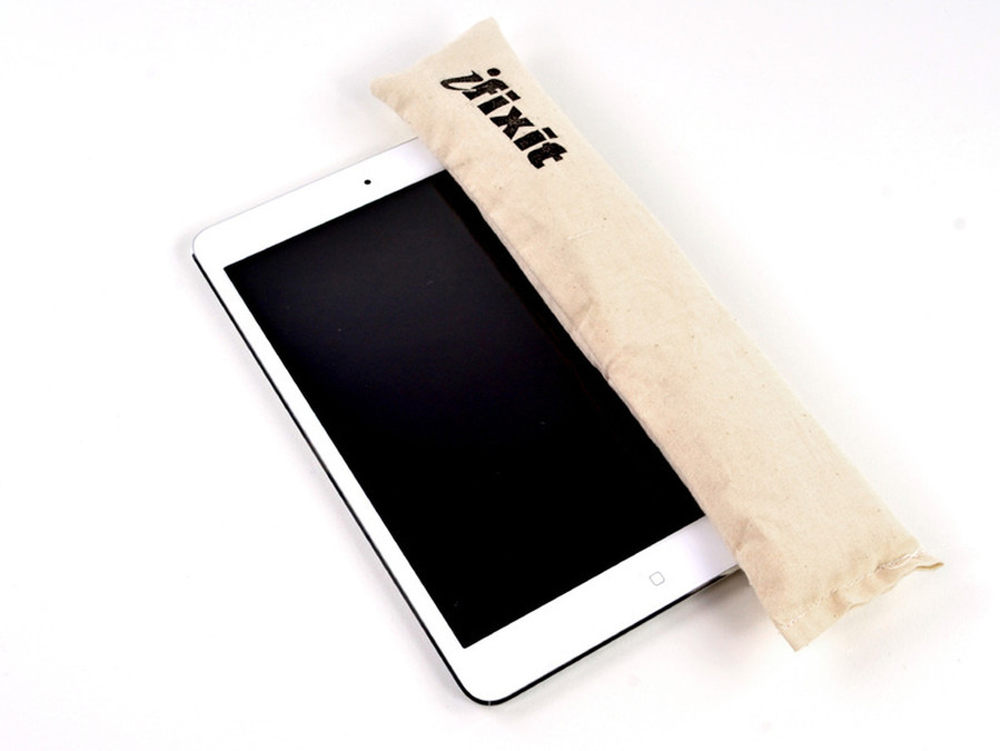

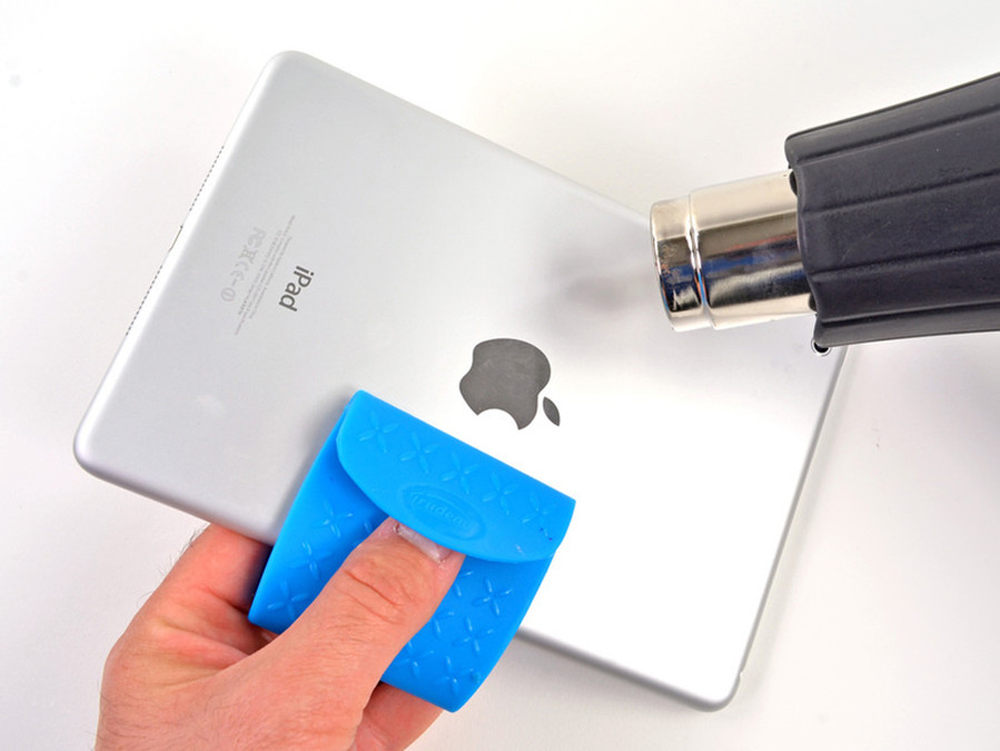

由于iPad mini内部使用了大量的粘合剂，所以我们不得不通过加热才能更轻松的取下后壳。
37/48
继续我们的拆解操作。
38/48
iPad mini的Lightning接口是被焊接在电路板上的，所以要要维修的话大概要花不少钱了。
39/48

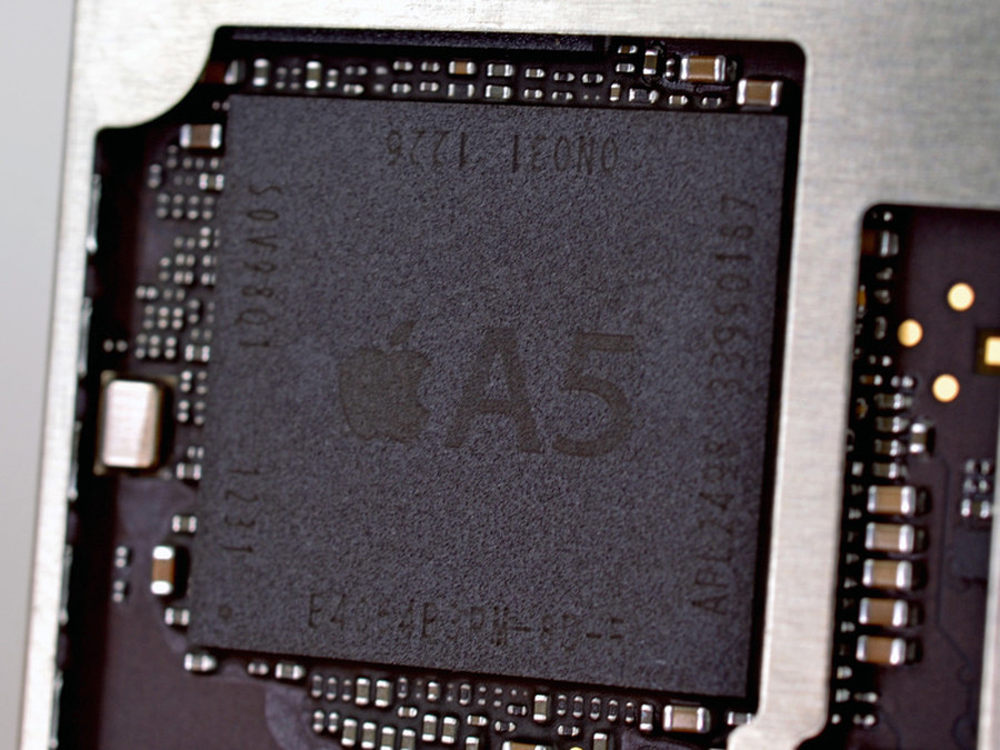

主角来了，iPad mini搭载的苹果A5处理器，RAM运行内存是512M。
40/48
iPad mini所搭载的A5处理器是采用32nm制造工艺，内部是2 Gb LPDDR2 RAM。
41/48

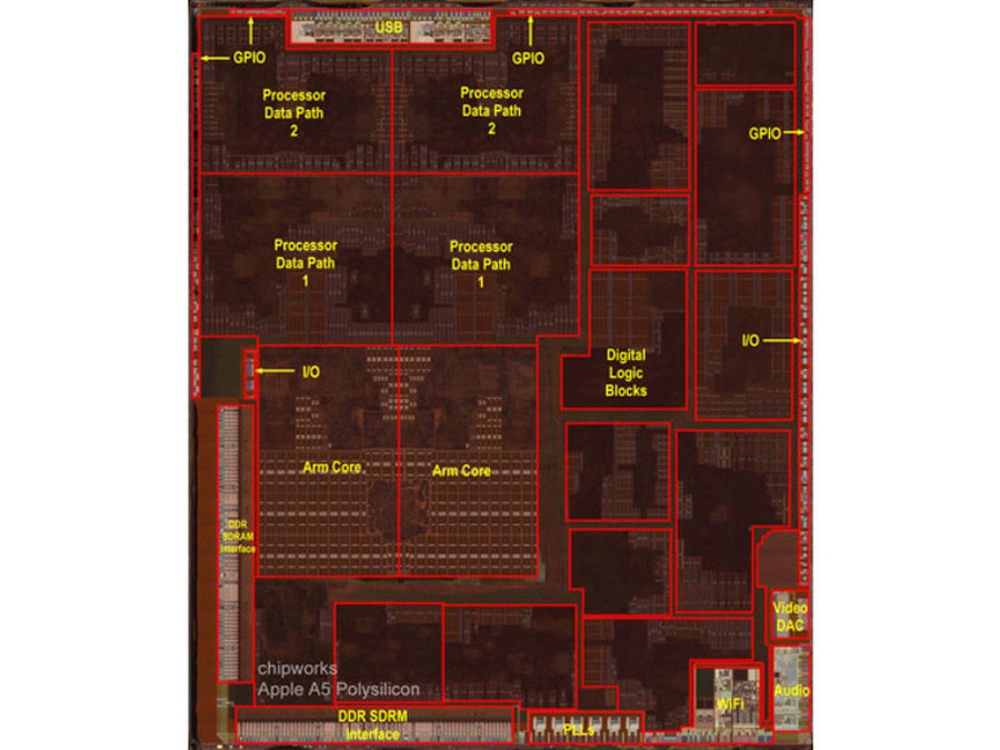

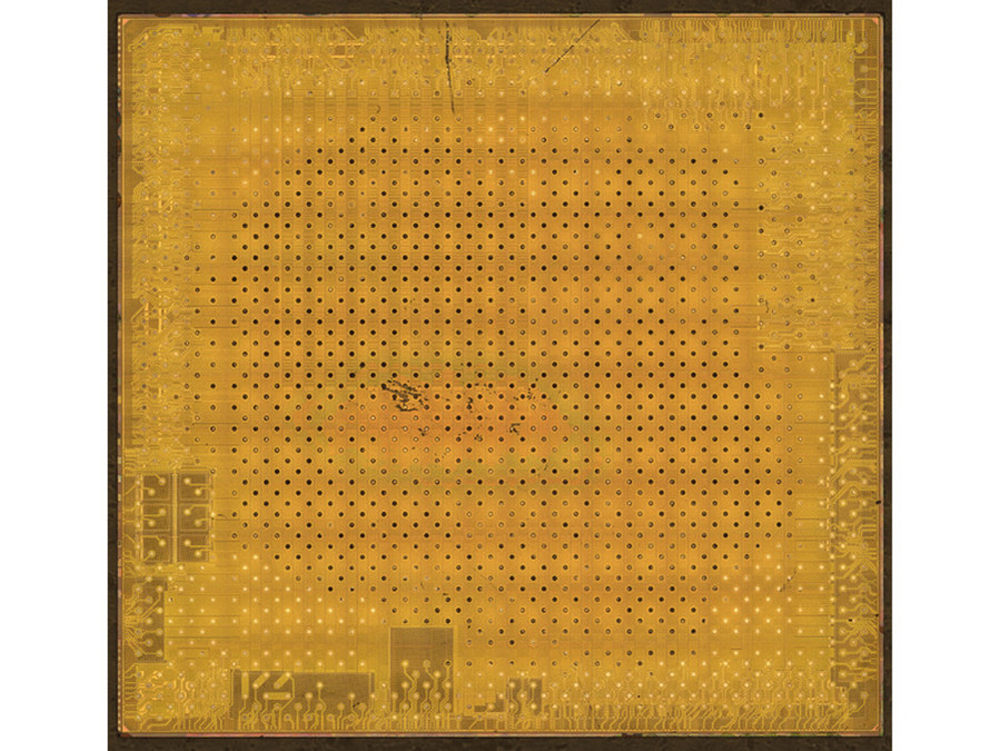

苹果A5处理器内部结构图。
42/48

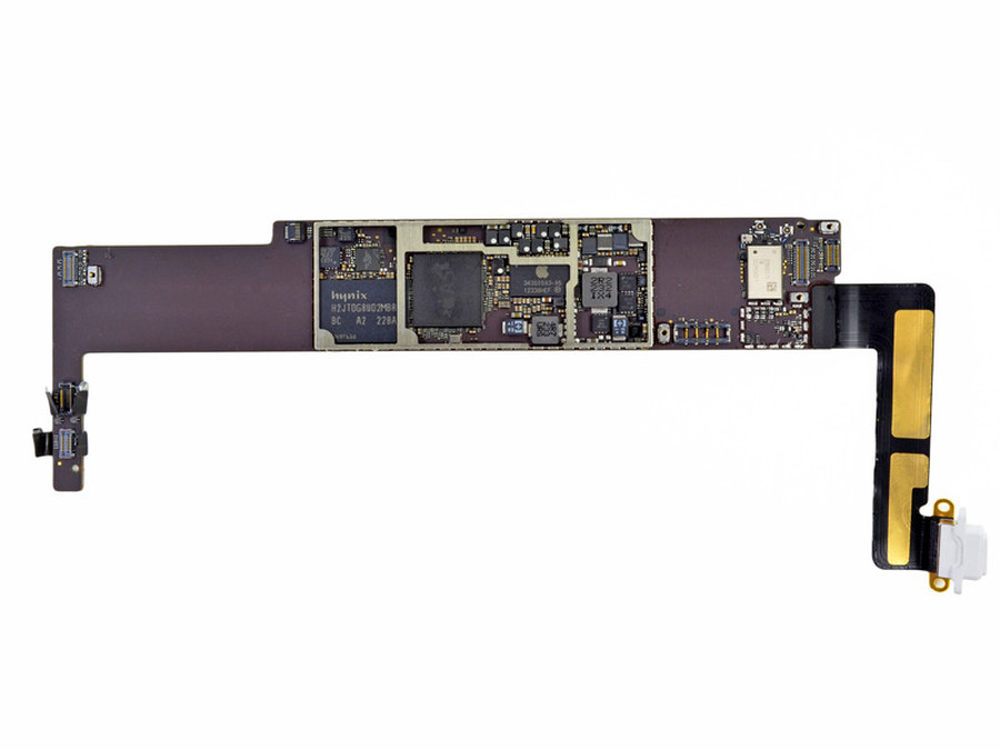

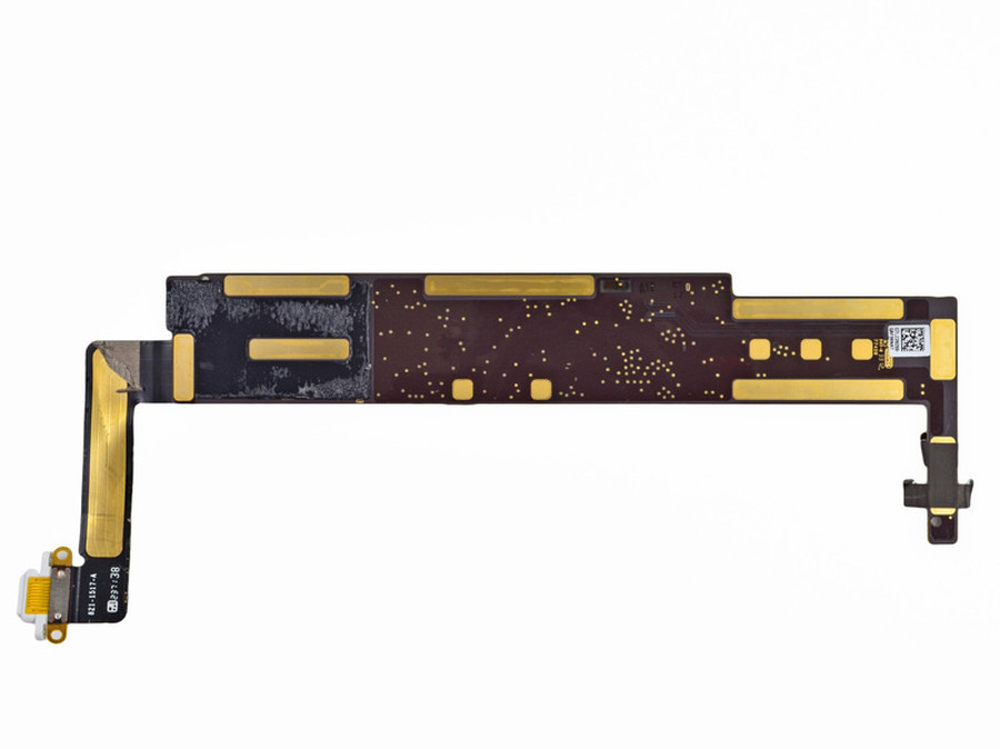

这就是iPad mini的主板部分。
43/48

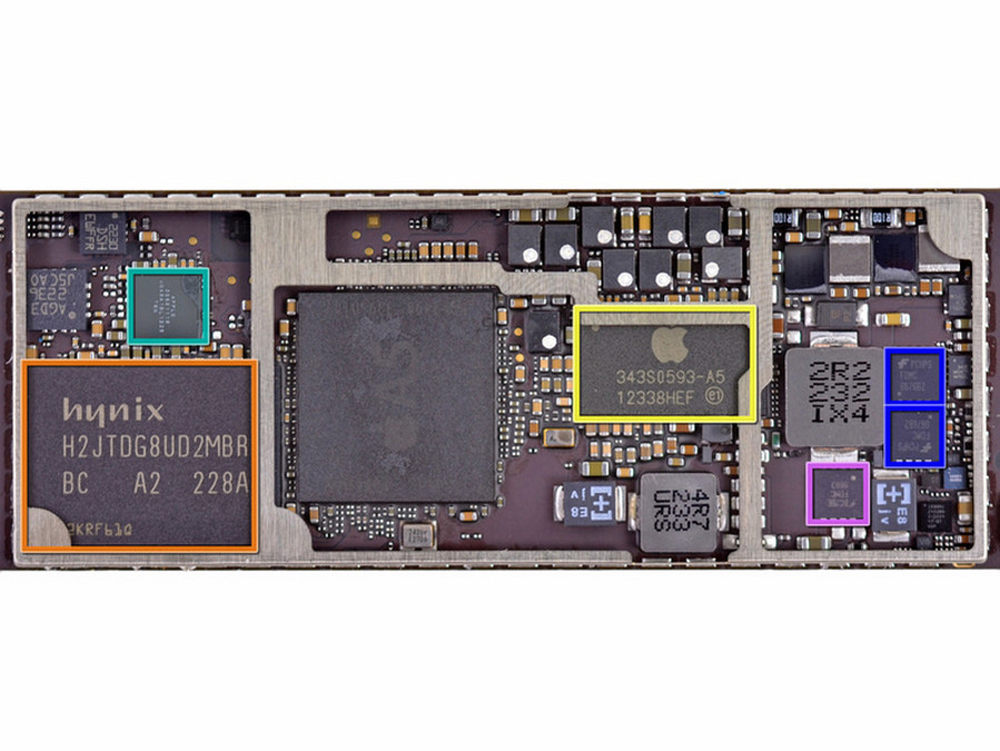

下面我们来看一下主板上面各芯片的详细信息。
橙色部分是：海力士 H2JTDG8UD2MBR 16GB内存芯片
黄色部分是：苹果 A5处理器
绿色部分是：苹果 338S1116
蓝色部分是：飞兆 PCHPS FDMC 6676BZ
紫色部分是：飞兆 BC7BE F0MC 6683
44/48

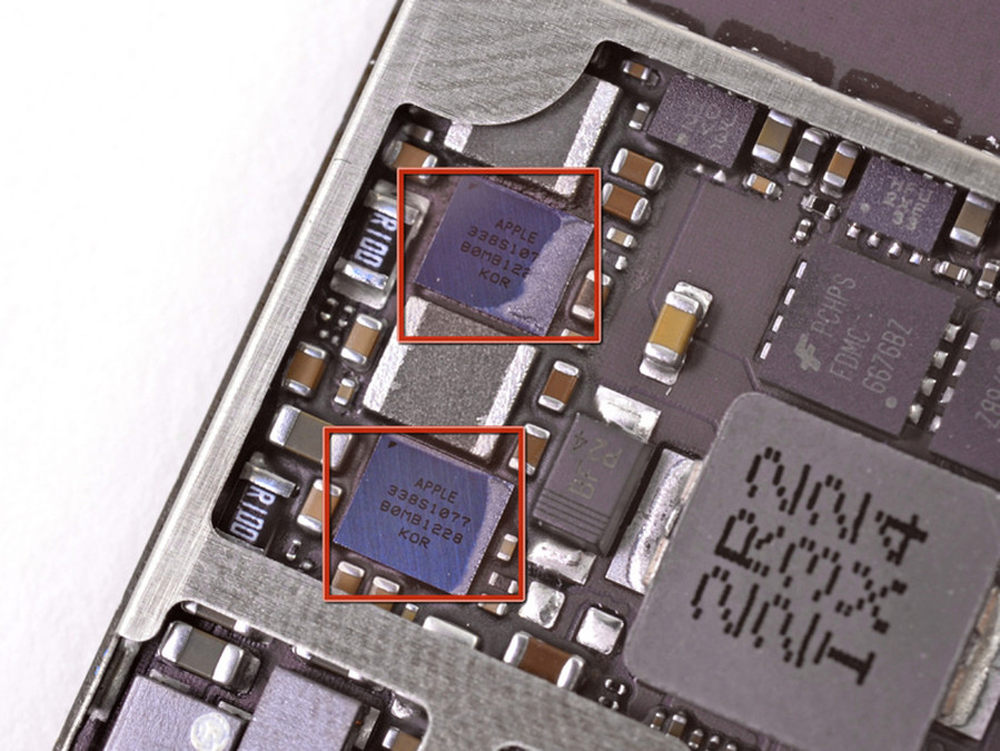

红色部分是：苹果 338S1077 B0MB 1228
45/48

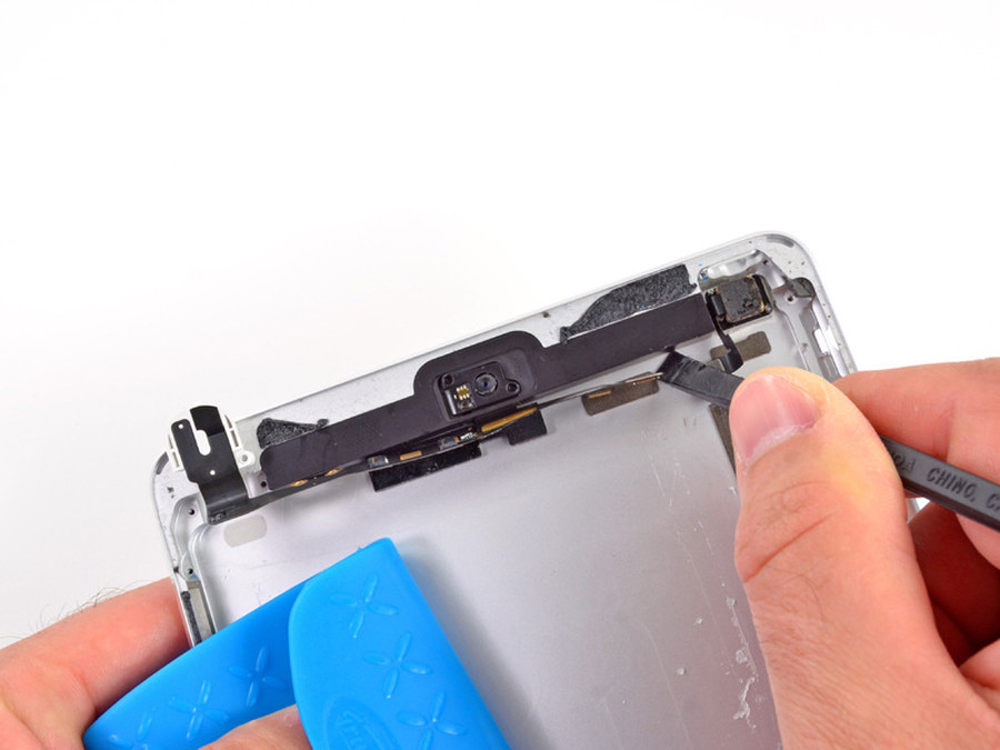

接着取下连接在后壳上面最后的部分。
46/48

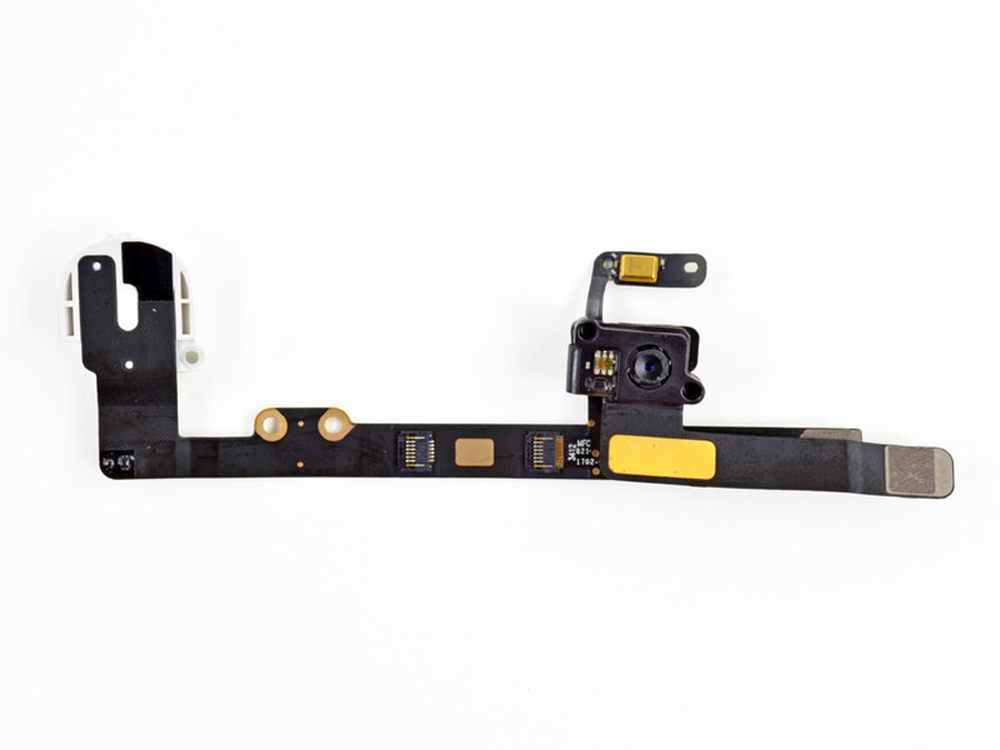

这是iPad mini的前置摄像头以及耳机接口。
47/48

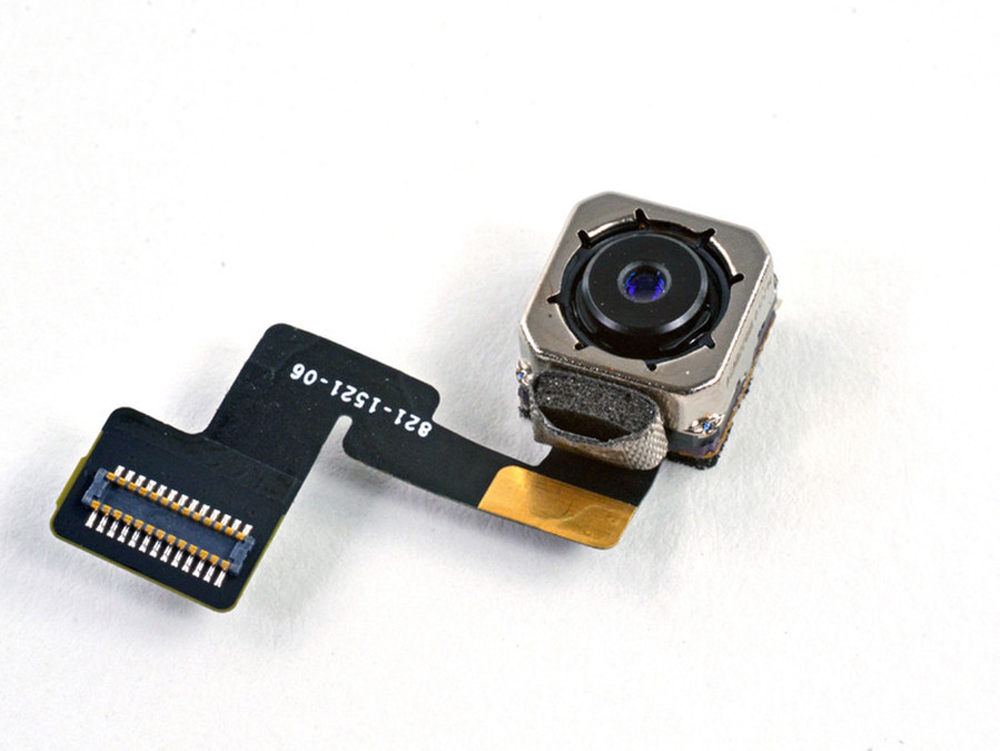

iPad mini的后置摄像头。
48/48

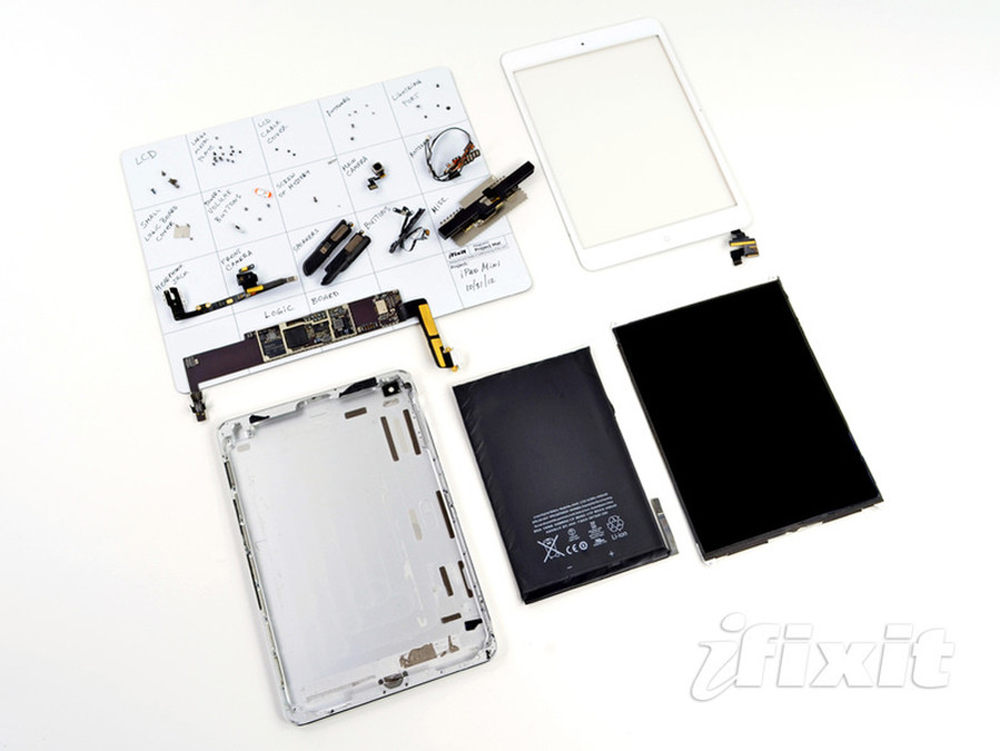

今天我们对iPad mini的拆解工作就到此结束，而从中我们也可以了解到，iPad mini采用了更加先进的制造工艺，但是维修难度较高；另外硬件部分并没有过多的新意，大部分都是我们之前看到过的。
iPad mini已于今天开始正式发售，如果感兴趣的朋友也可以继续关注泡泡网平板电脑频道对iPad mini的持续报道。
