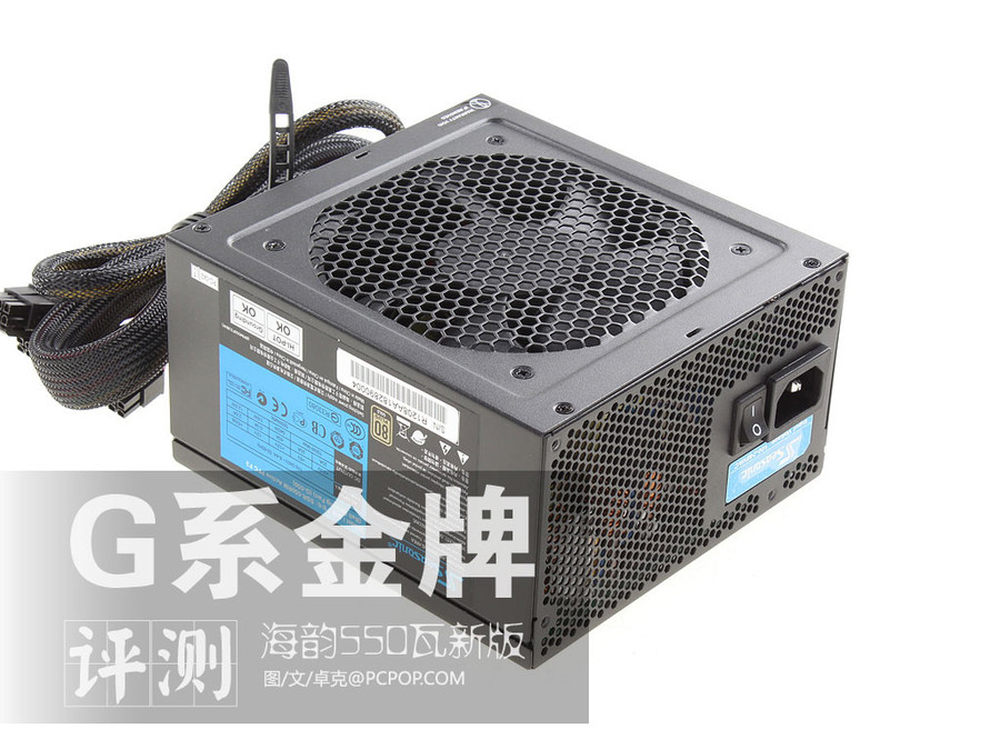

80PLUS优等生 海韵G系列金牌电源抢测
1/25
海韵的电源一直拥有DIY市场最好的口碑，这种口碑从6、7年前海韵在大陆开始出现一直延续，这样好的口碑都受益于工厂对品质的严格要求。09年海韵发布了X系列80PLUS金牌电源系列，到今年一直未见其他系列金牌出现，不过今年年底后我们将见到G系列金牌电源，相比X系列来说有了更高的性价比，今天测试的型号为SSR-550RM Active PFC F3，我们之后都简称G-550。
2/25
G系列目前有360瓦、450瓦、550瓦、650瓦。其中360瓦是全原生线材的（没有模组化）。G-550首先上市，价格是699元人民币。

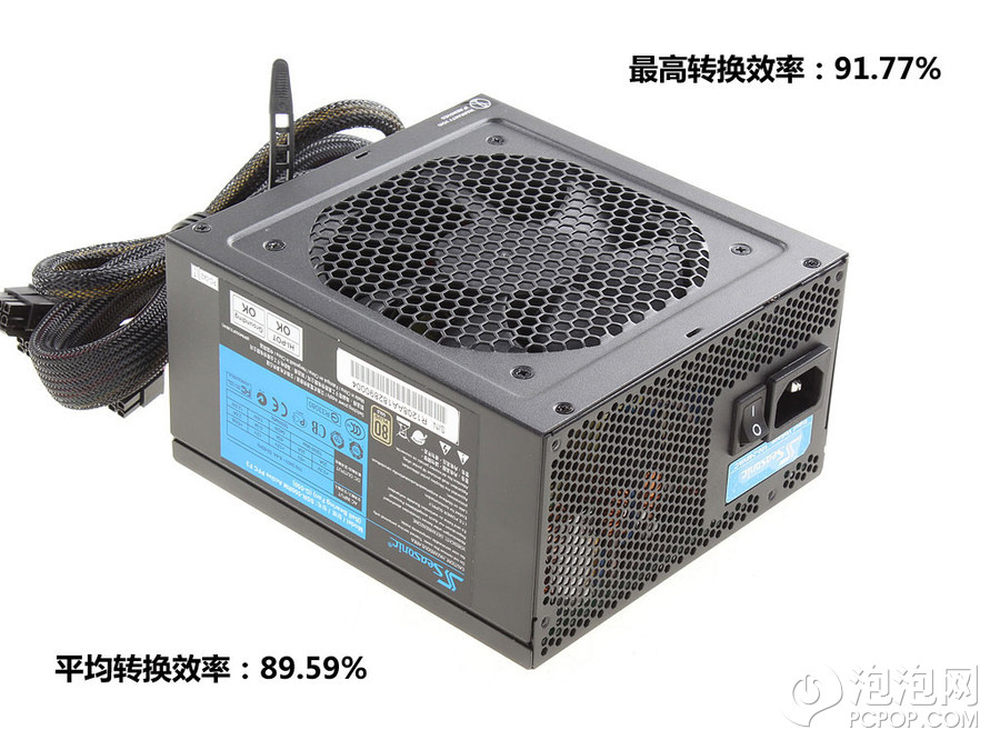

由于此系列设计相同，所以性能表现也会很相近。我们测试后最高转换效率超过91%%，平均转换效率接近90%%。电源设计风格类似X系列，只是标签贴纸从X的金黄色换成了G系列的蓝色。
3/25
电源的包装风格很简洁，很多地方都可以看到“G”的字样，在包装上侧面还印了二维码，扫一扫发现内容是seasonic.com，海韵真是与时俱进。包装上另一个显眼的内容就是80PLUS金牌的Logo。
4/25
包装盒背面有电源的全部特点：
1 80PLUS金牌认证；2 采用滚珠风扇；3 3.3V和5V的生成采用DC-DC方式；
4 良好的通风设计；5 电压浮动不超过3%%；6 支持多显卡应用；
7 风扇调速采用海韵专利的S2FC；8 90-264V输入电压设计；9 105摄氏度铝电解电容；
10 5年质保；11 台系/日系固态电容滤波；12 模组化线材接头；13 镀金供电接头。
5/25

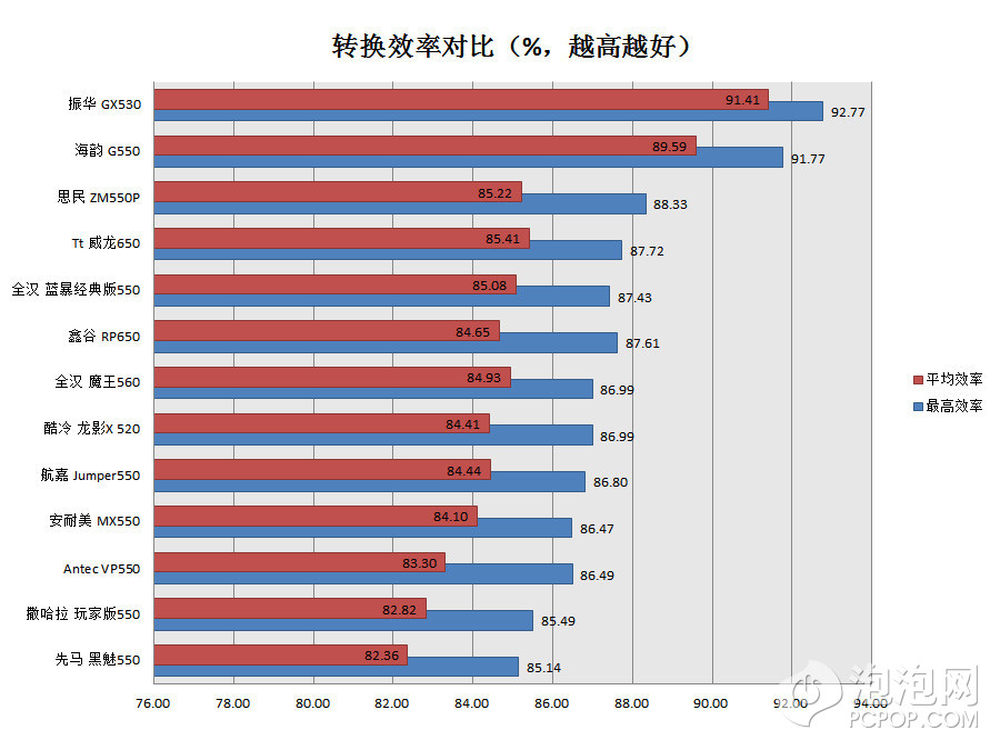

在我们以往测试过的520瓦-550瓦电源中G-550的表现很不错，体现出了80PLUS金牌应有的水准。
6/25

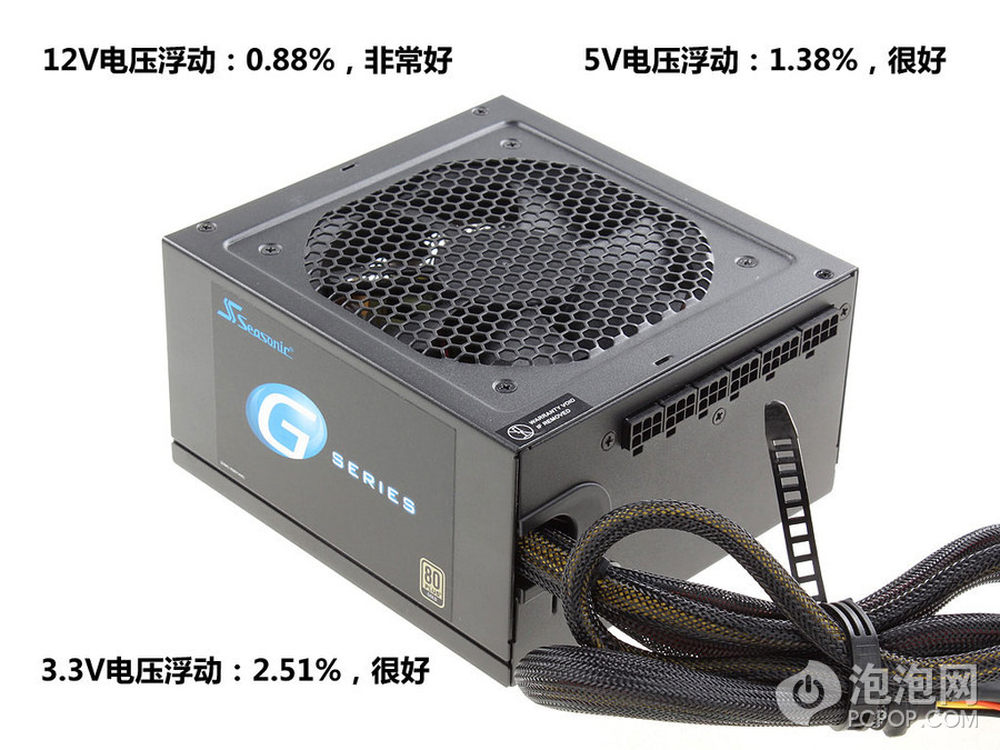

测试从50瓦起一直到550瓦，静态负载下的电压稳定性表现很不错。
7/25

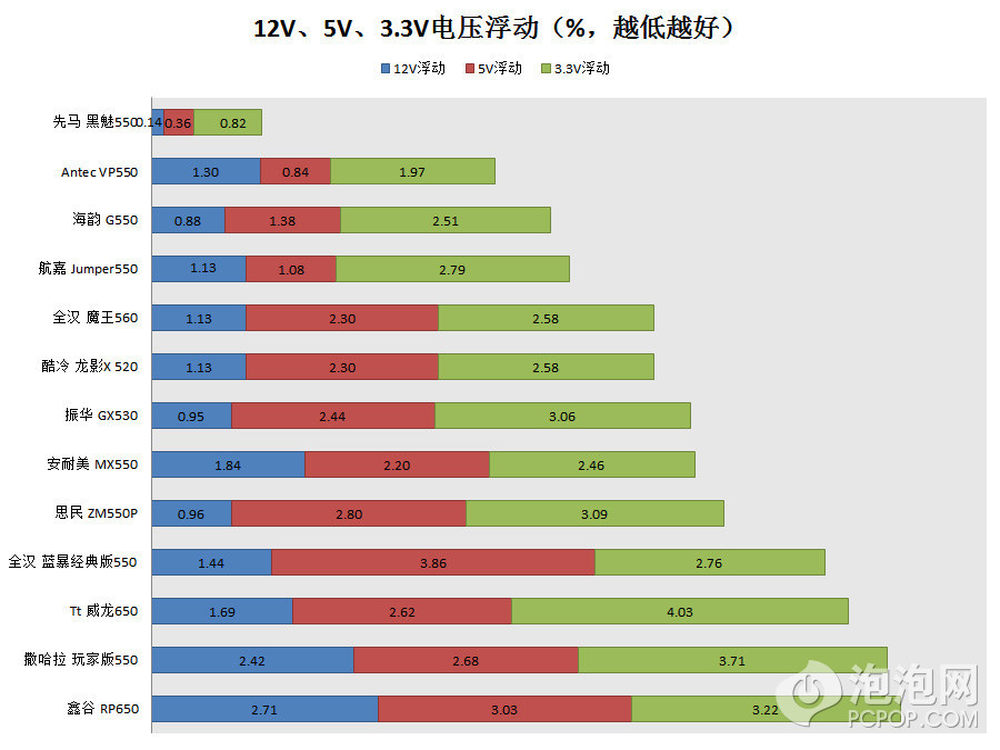

排在前四位的产品都是在设计之初就认真对待电压稳定性的。当然这个对比中最后一名的电压稳定性也远好于合格线。
8/25

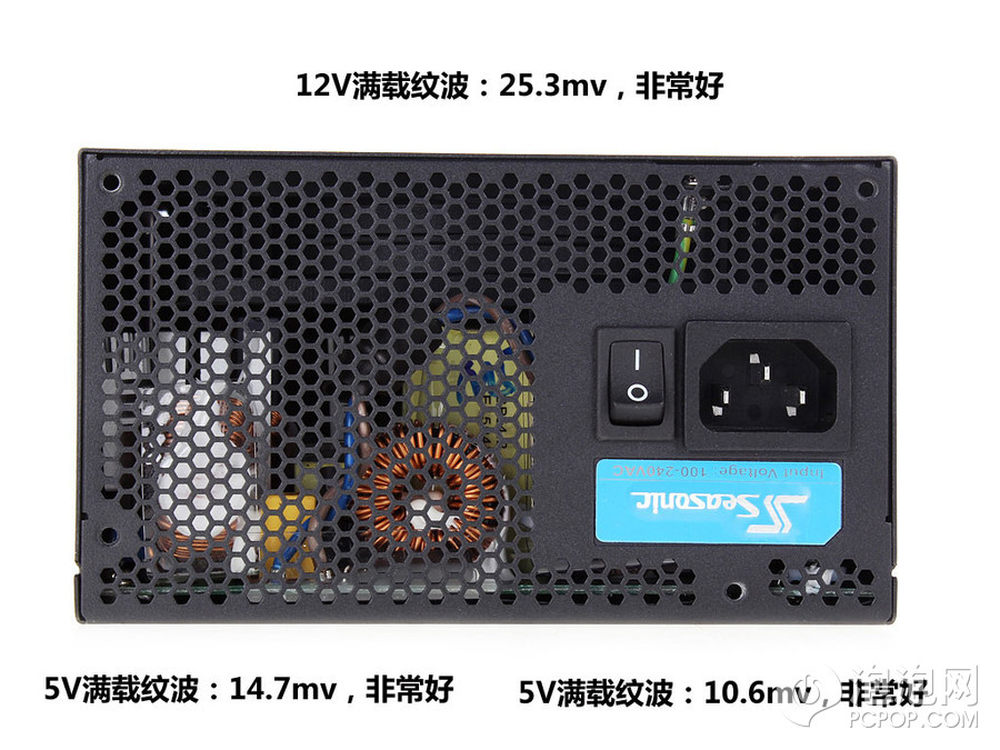

背部的通风良好，交流输入的总开关没有省略。海韵的贴纸亮闪闪。测试下来纹波非常低。
9/25

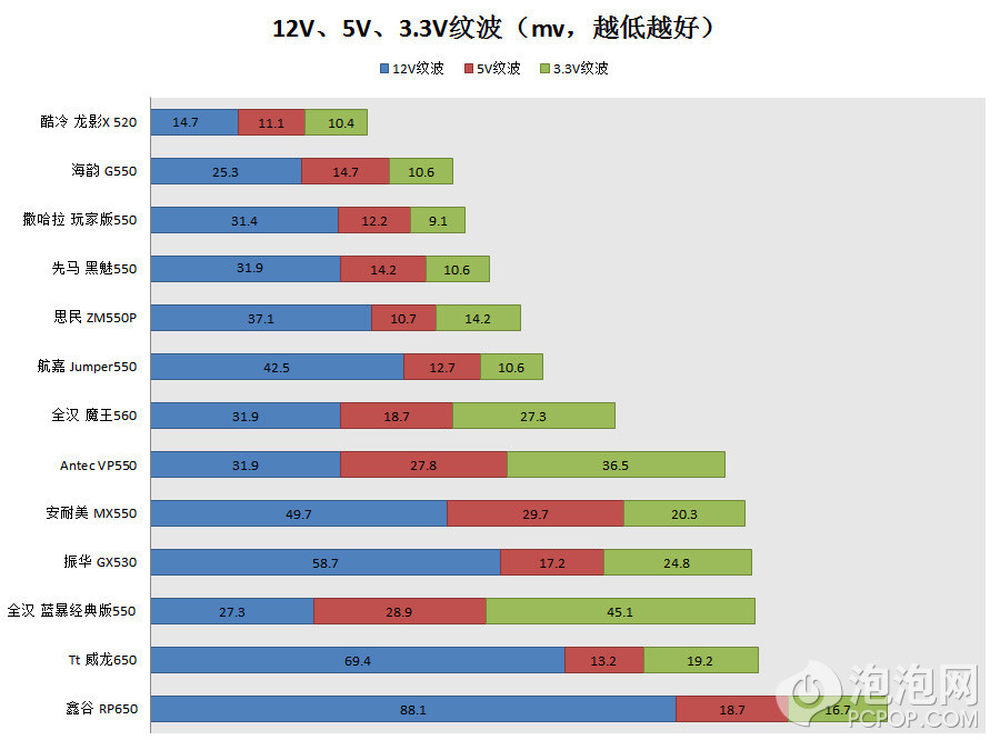

G-550的表现很不错。
10/25

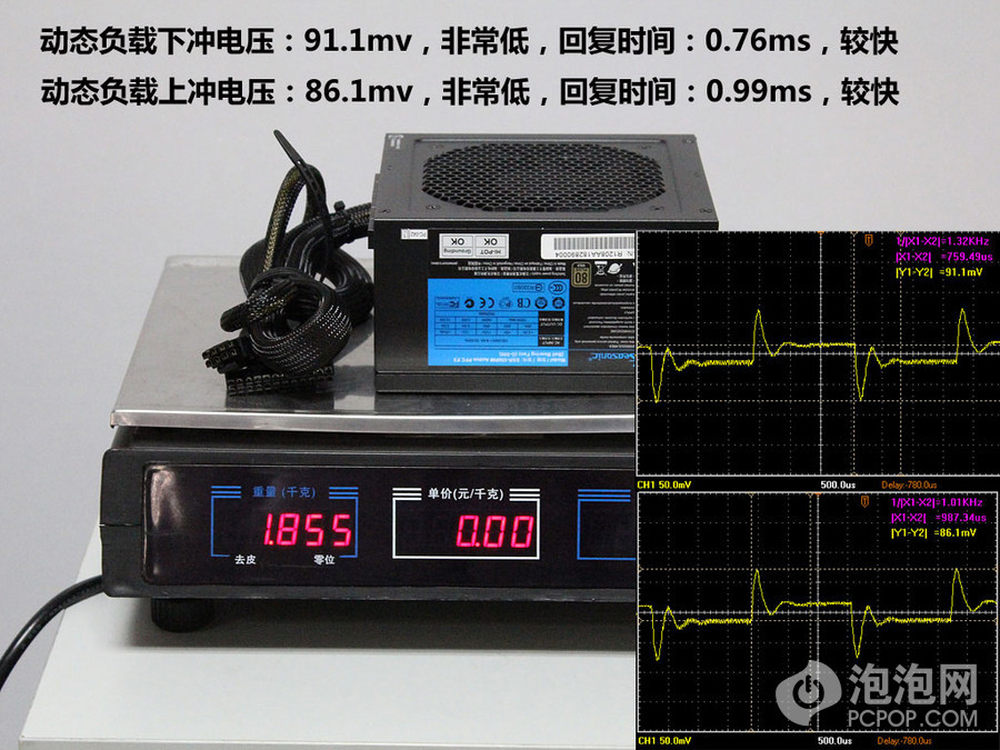

电源质量1.855公斤（不包含模组化线材）。在动态测试中表现有了一个明显的进步：电压恢复时间大大改善。不论是负载到来还是负载撤销都可以在1ms之内稳定下来。在负载变化频率增加到600Hz时波形就失去了典型的时间特征，反应不及。而海韵X系列的电源虽然定位更高，但反应时间是G系列的2倍还多。
11/25

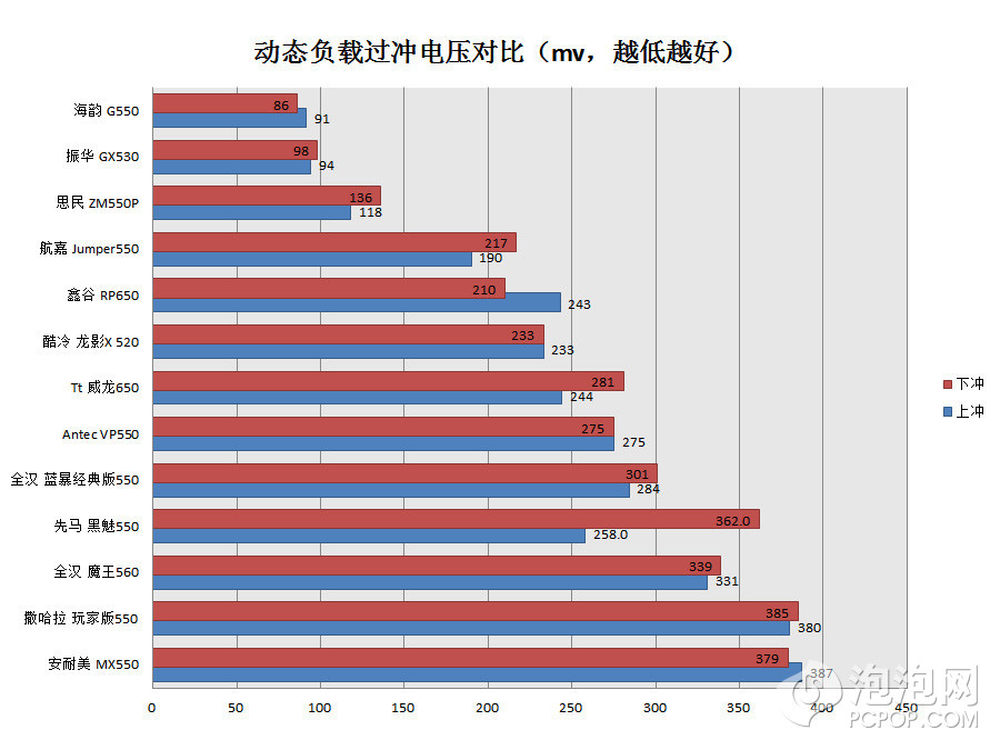

负载的变化给G-550造成的电压波动非常小，这方面从前一直是振华最低，G-550打破了记录，从测试情况看，比其他同瓦数电压好了一个档次。
12/25

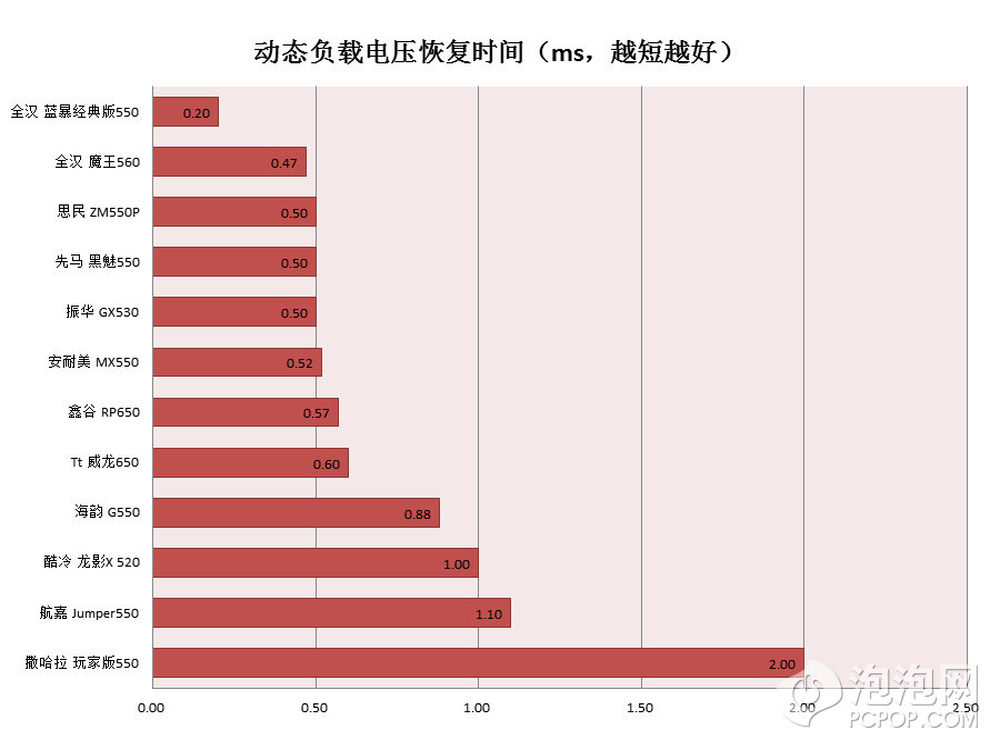

虽然G-550的反应相比其他双管正激开关的电源并不占优势，但相比自己X系列来说改进还是非常多的，起码我们已经不能说G-550的谐振开关反应慢了。
13/25

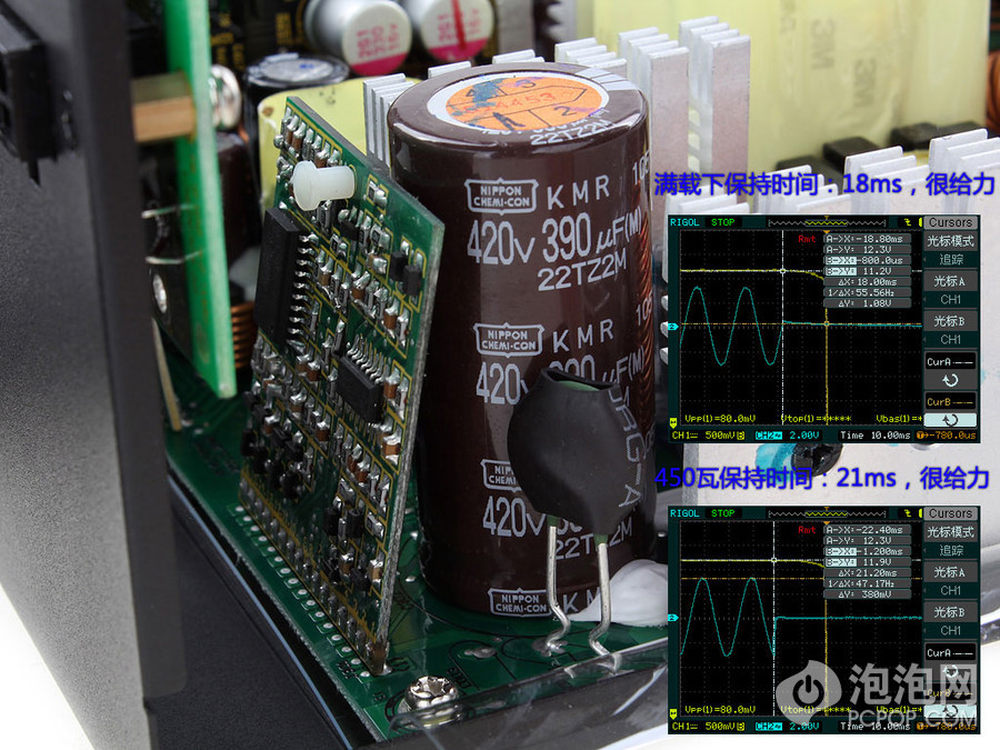

电源在满载下的保持时间可以达到18ms，非常稳妥。450瓦下可以超过20ms。而Intel的电源规范中是建议在80%%负载下达到16ms。
14/25

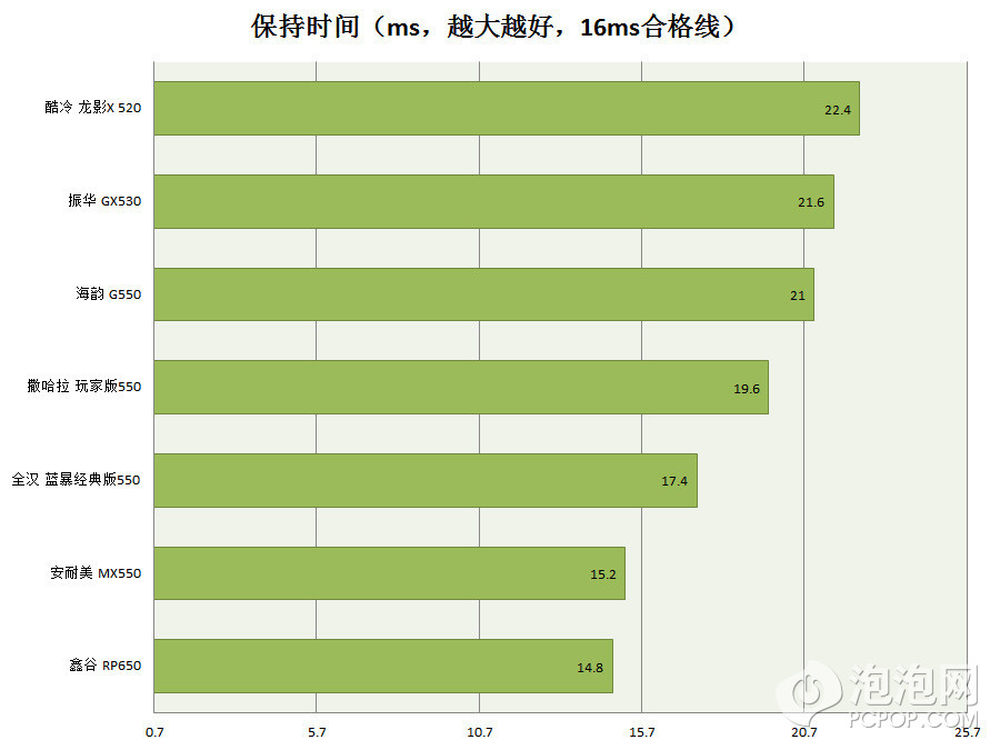

保持时间的测试已经进行了一段日子，所以积累了一些型号的结果，海韵的表现非常不错。
15/25

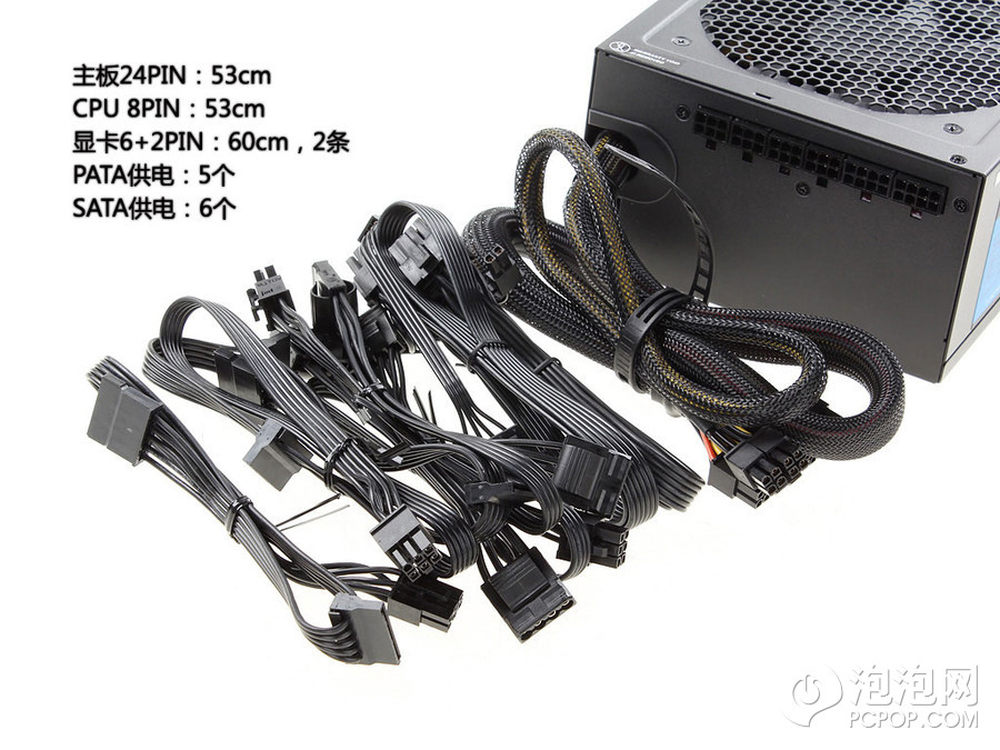

电源线材采用半模组化设计，原生线材只包含主板24PIN和CPU 4 4PIN供电。模组化线材都采用扁线设计，这很利于机箱背部走线。线材长度尚可，个人提供些改进意见：CPU供电线材可以加长5-10cm，显卡线材甚至可以减少一些长度。因为不论机箱采用电源上置还是下置，显卡总是在机箱中部。而CPU的线材有时需要横跨整个机箱。
16/25

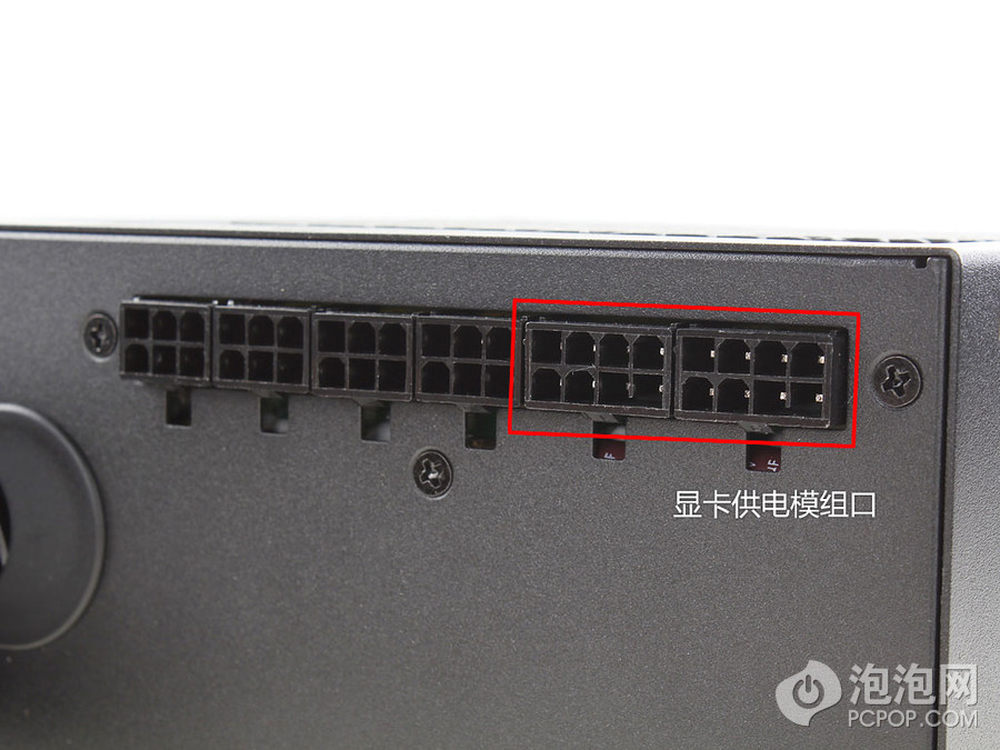

海韵模组化接口一共6个，2个是接显卡/CPU的，剩下四个可以接PATA或者SATA。遥想从前的X系列是全模组化的接口，那也是按照X系PCB设计形成的，G系列没有用那种铜柱式的输出，不用全模组理所应当。
17/25

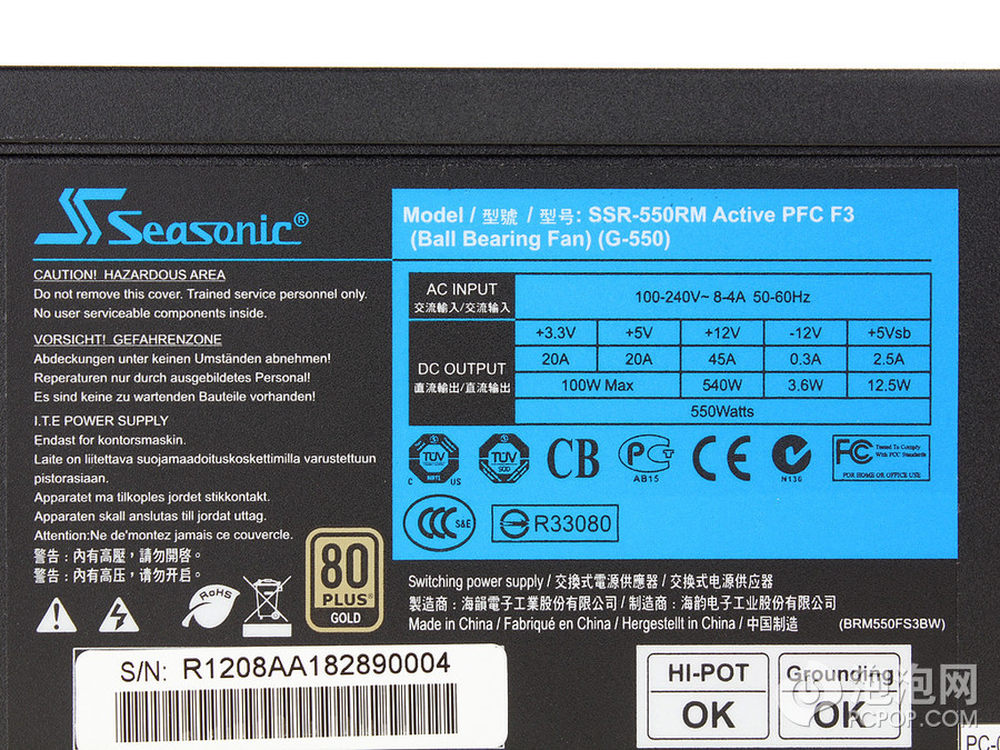

海韵的功率标签一直是模范，因为电源如果设计成多路电压输出，就要看当前哪种电压需求量最大了。电脑中耗费功率占8成以上都是12V电压的输出，所以12V输出能力强，电源就实在。这颗550瓦电源的12V输出能力达到了540瓦，非常不出错。
功率标签上还有多个安规，安规证书号也一并标出，这是大品牌的象征。
18/25

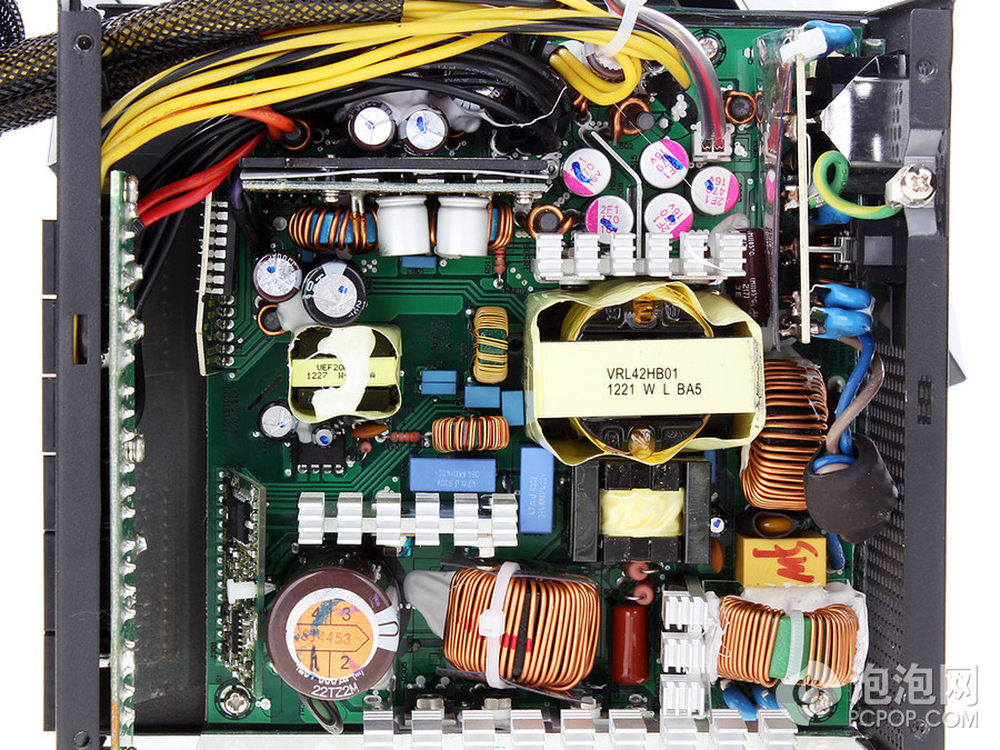

电源内部看，散热片有四张，都不大。一张安放PFC开关，一张安放谐振开关，一张安放同步整流的MOS，一张安放5V和3.3V的DC-DC。
电源采用了主动式PFC ICE2HS01G控制的半桥LLC开关，二次侧整流一半用MOS做开关另一半用肖特基，3.3V和5V都用DC-DC生成，从结构看虽然比不了X系列高端，但从刚才的测试结果看电性能一点不差于X系列。
19/25

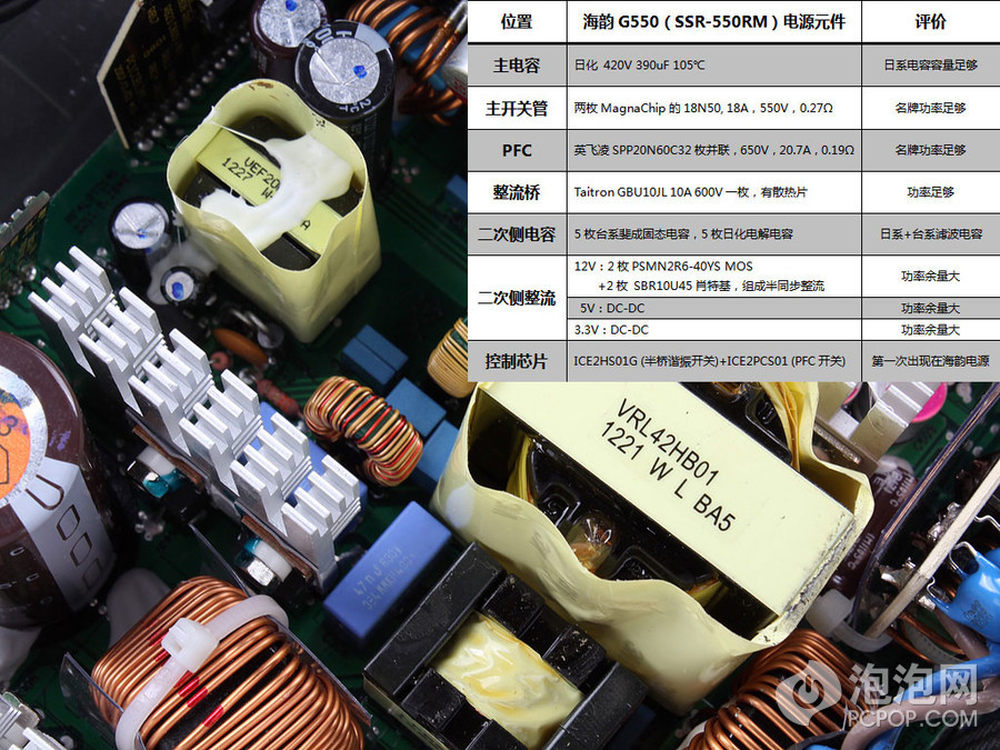

我也把大部分功率元件的型号列出来了。海韵实际上从2011年开始，零售市场中逐渐全面普及LLC半桥谐振方案，双管正激方案的产品逐步归到OEM订单中。
20/25

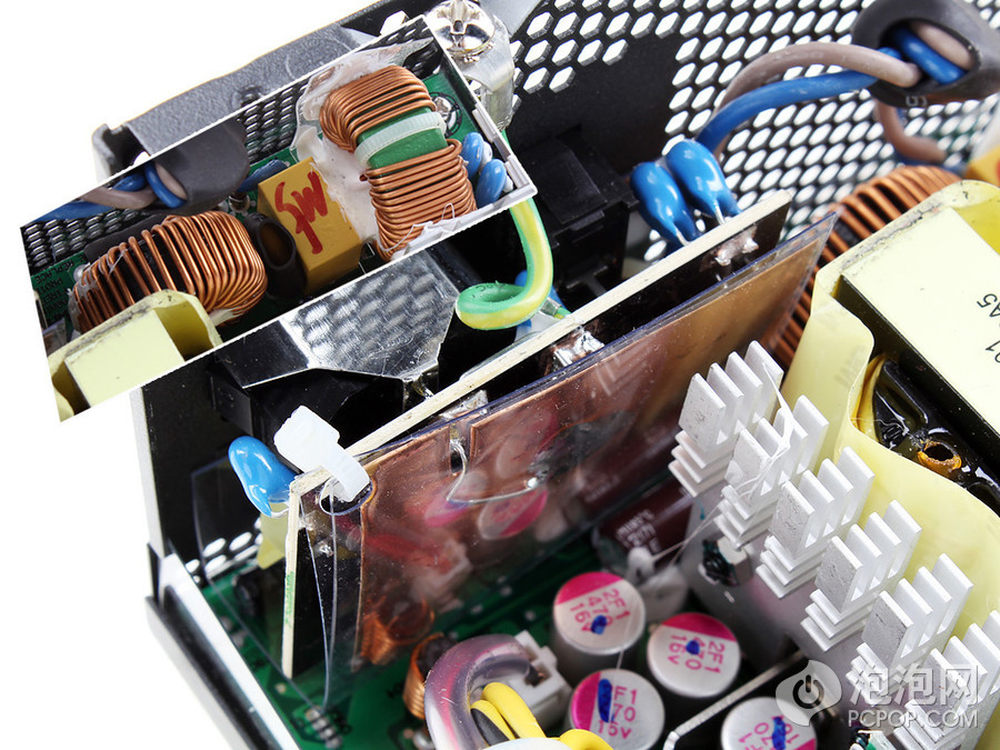

AC入口处一共采用了3对儿Y电容，一个X电容，两个共模电感，一个差模电感，一个MOV和一个保险管。很规范，在入口处的一级EMI子PCB上还做了电磁屏蔽外加绝缘。零线和火线套了磁环。
21/25

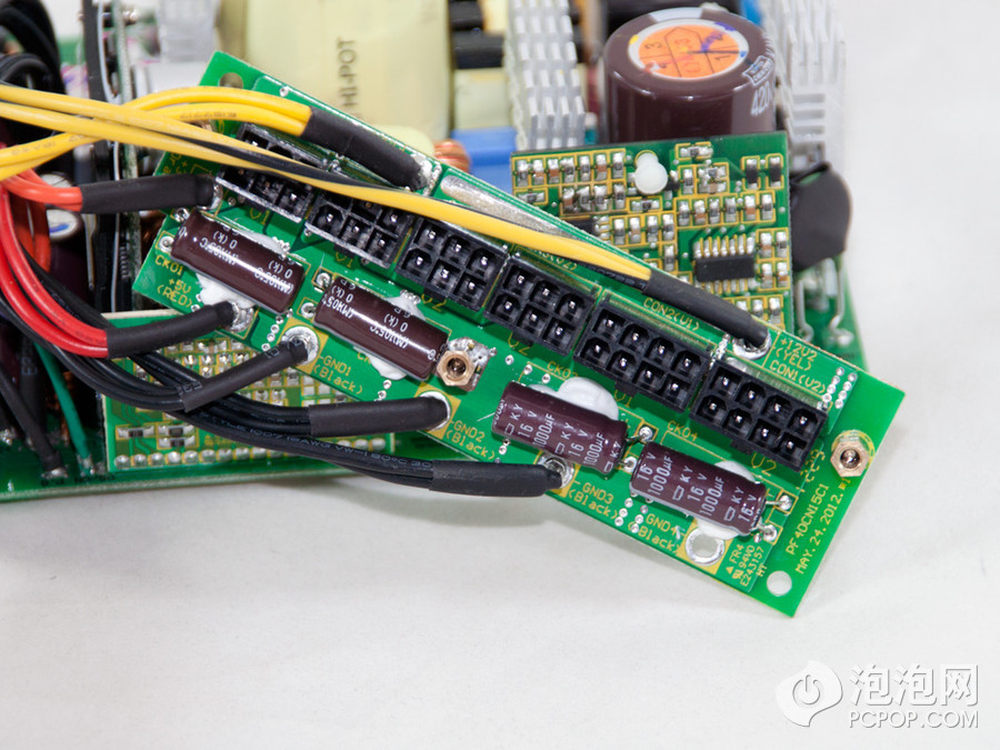

模组化输出的子PCB也安放了4枚日化的电容做滤波，1000uF 16V耐压。
22/25
3.3V和5V的DC-DC做在了一张PCB上，为了优化散热，在背后贴了散热板。
23/25

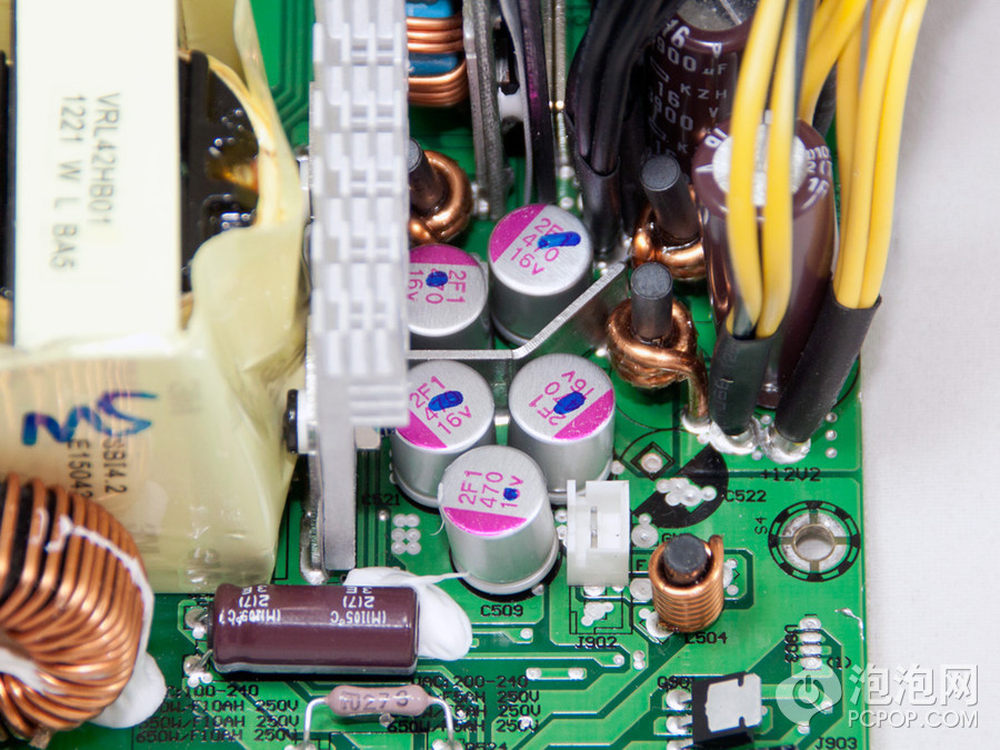

二次侧输出用了很多斐成的固态电容，其他电解电容也都是日本化工出品，纹波测试的结果证明这部分滤波效果很不错。可以看到PCB内层的铜箔接出来一些铜板辅助散热。二次侧线材根部套了热缩管箍了金属环，还适当做了点胶固定。
24/25

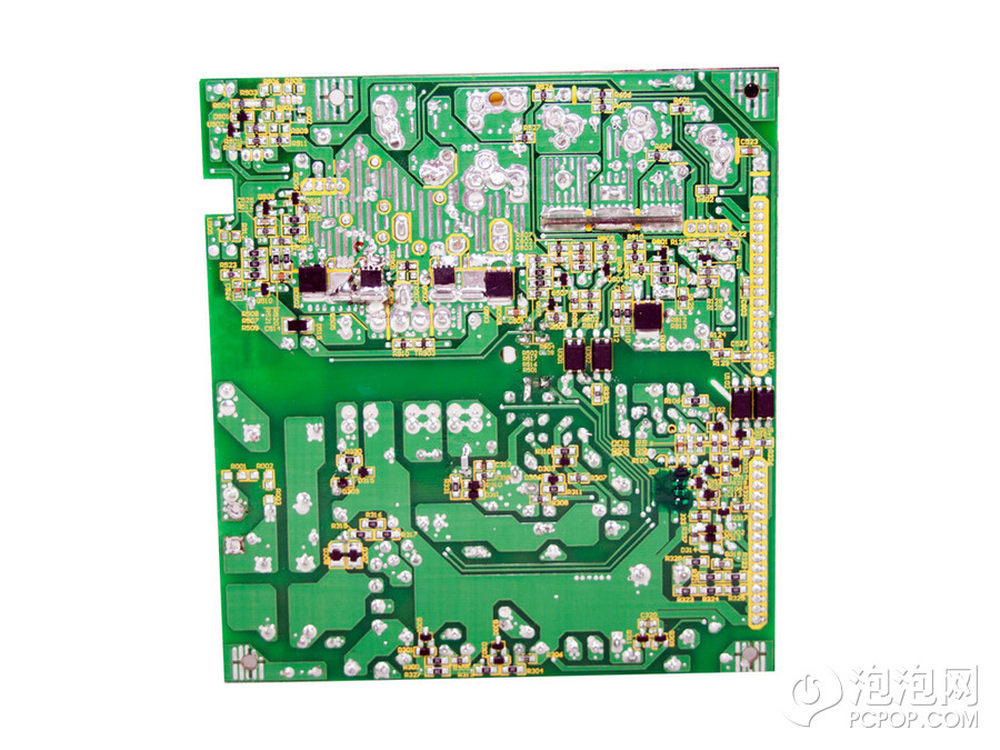

电源背部安放了12V输出的同步整流MOS和5VSB输出的肖特基，还有四枚光耦。PCB采用双层布线，做工非常谨慎，背部没有手工补锡痕迹，这一点对很多品牌来说达不到，而这也是保证产品一致性的重要标志。
25/25

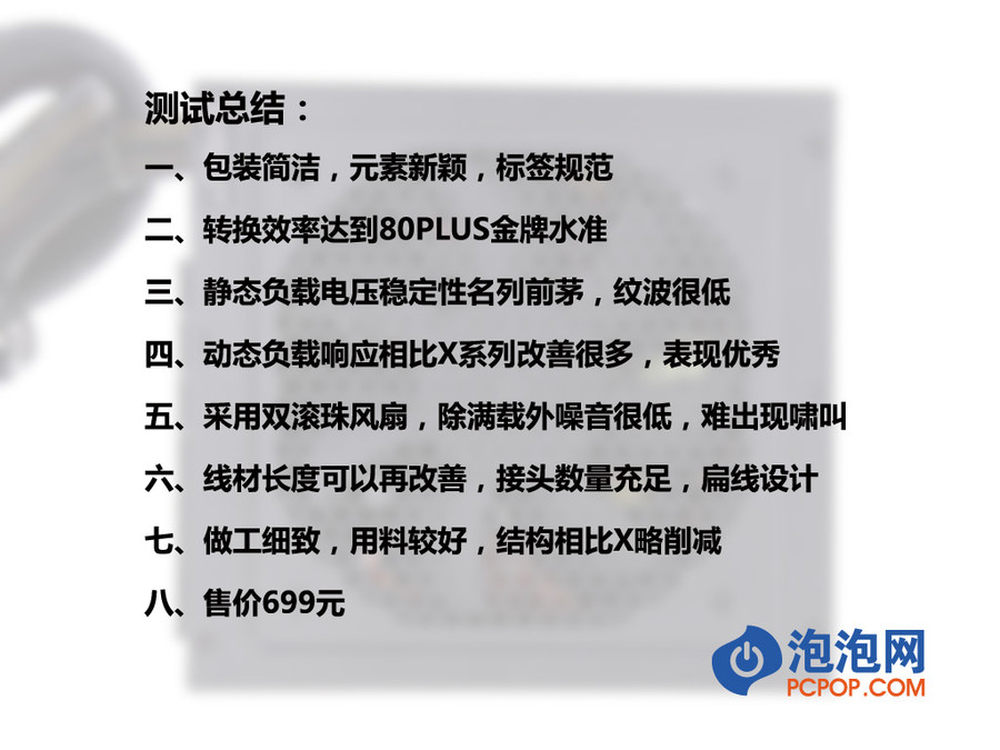

海韵在X系列的基础上稍稍做了简化，但性能并没有明显变化，甚至在动态负载的表现上还大幅度改进了。在550瓦电源的市场中不论用料做工还是性能都名列前茅，只不过价格也会比对手都贵，上市零售价699元。综合来看，海韵是这么多年以来仅存的一家尚未大幅度拉低产品底线的品牌了。买还是不买还是看愿不愿意花这笔钱了。
