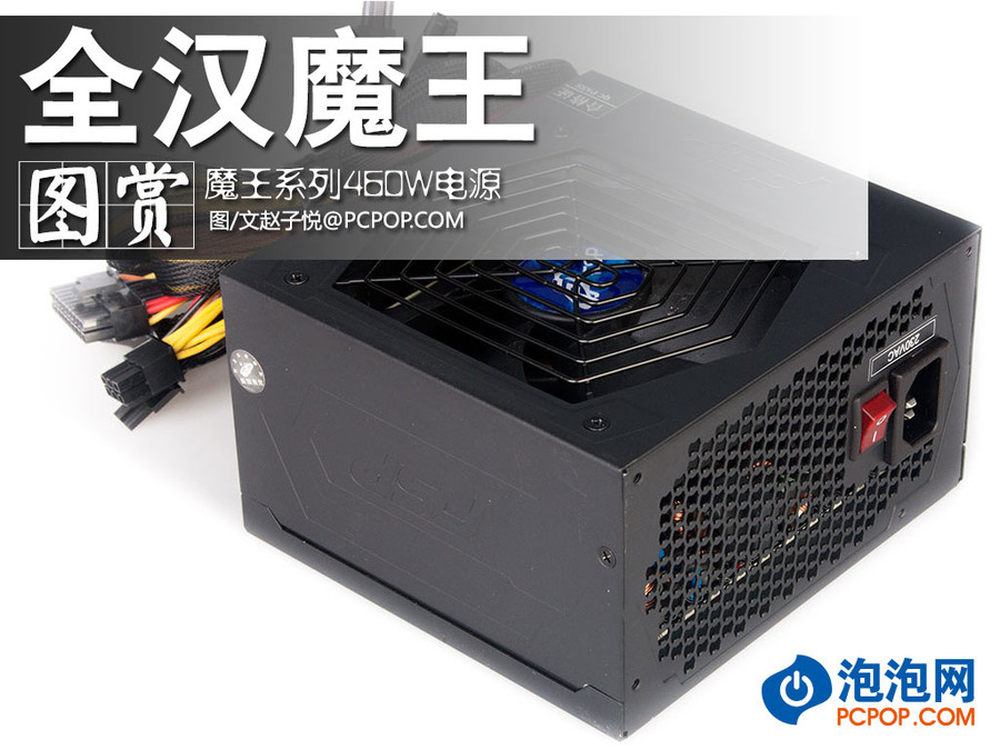

模组线高效率 全汉魔王460W电源图赏
1/17
在近日，为了更好的迎合市场需求，填补中高端市场中阶瓦数模组化市场，全球第三大电源制造厂商全汉推出了一款名为“魔王”系列的电源产品。这款系列电源采用半模组线材设计，单路12V输出、固态电容、工业级SATA接口设计，配有一颗HYB高效静音风扇，并且支持背板走线。同时，电源还采用三防、防潮、防尘、防虫设计，能应对各种复杂环境（主要应用于网吧市场）。而电源的转换效率最高可以超过85%%。下面我们就来认识一下其中一款460W的电源产品吧。
2/17
电源外观设计也比较朴素，黑色的喷漆，主要也是为了迎合目前主流玩家对电源的审美需要。另外，电源配有一颗120mm尺寸的HYB风扇，寿命更长，更静音。
3/17

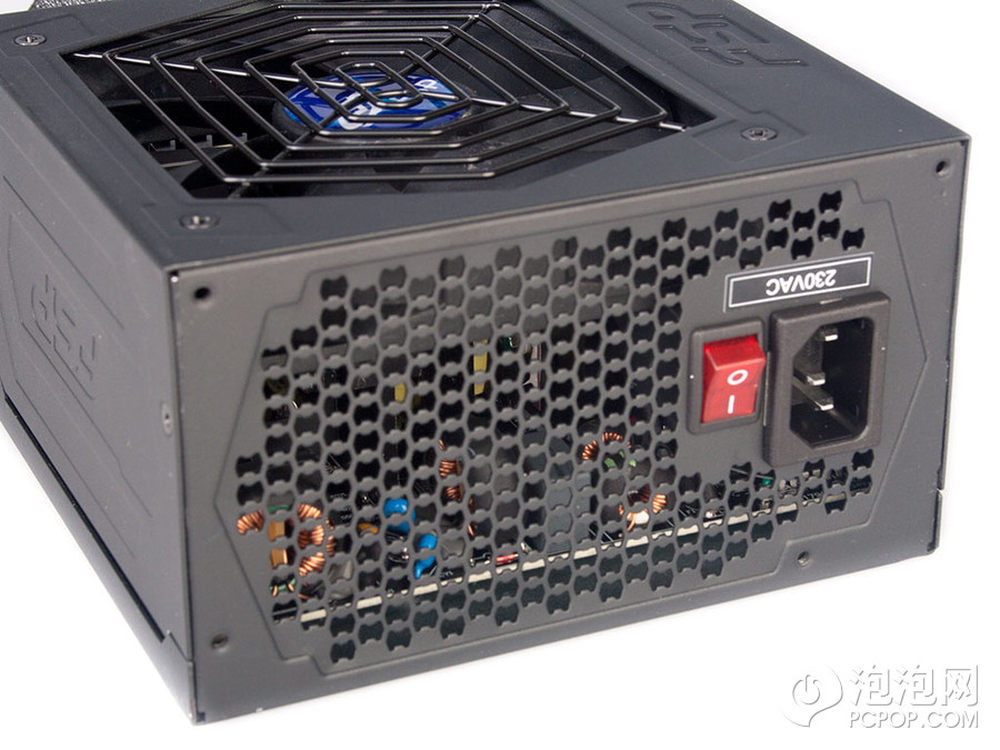

电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源，并且也可轻松实现待机零功耗的效果。并且电源出风口，采用特别造型的网孔设计，主要是为了防止爬虫侵扰，造成电源损坏。这也是考虑到一些网吧应用电源而着想。
4/17

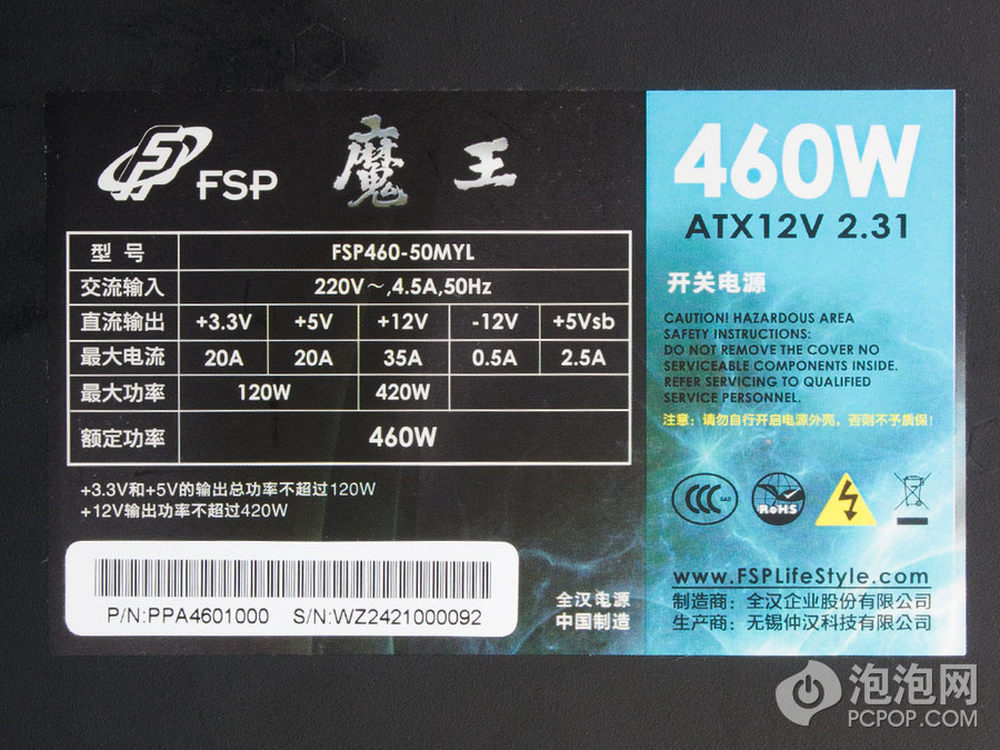

电源铭牌标识非常规范。电源额定功率为460W，采用单路12V输出，最大通过电流为35A，最大输出420W。并且，这款电源虽然没有通过80Plus的认证，但是电源最高效率超过85%%。
5/17

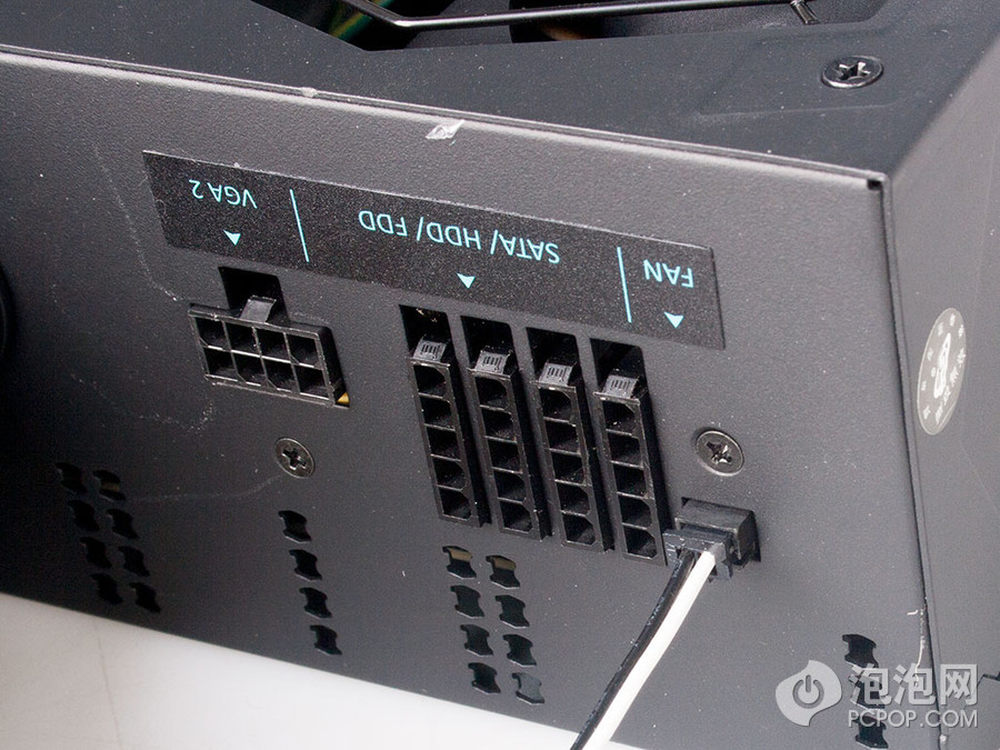

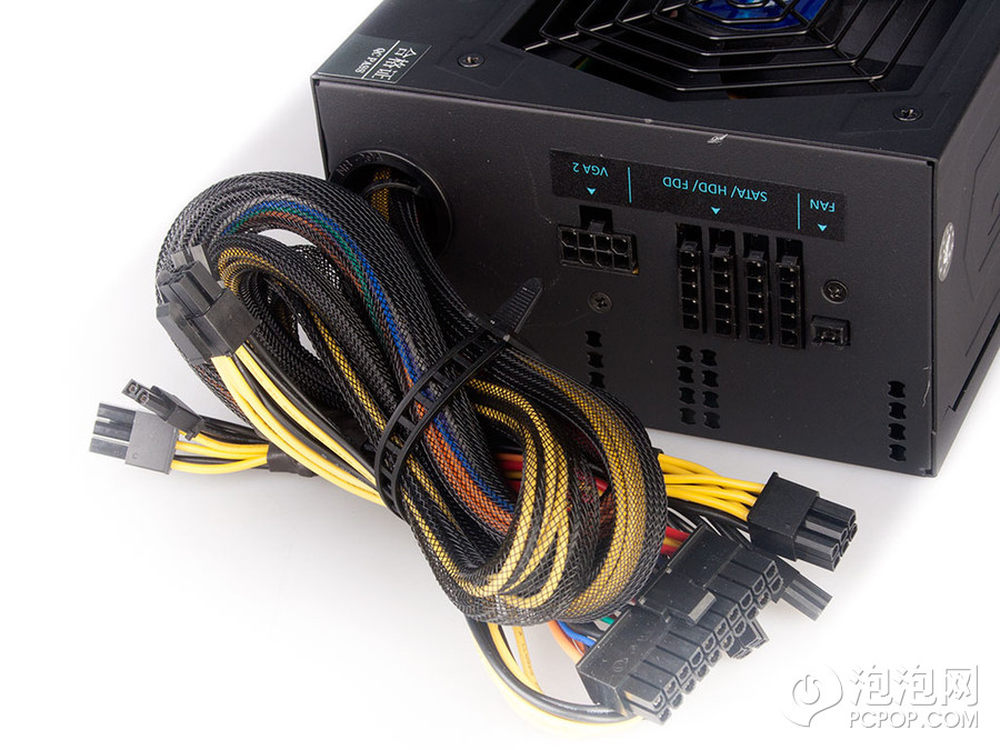

电源采用半模组接口设计，并且配有一个风扇控制接头。
6/17

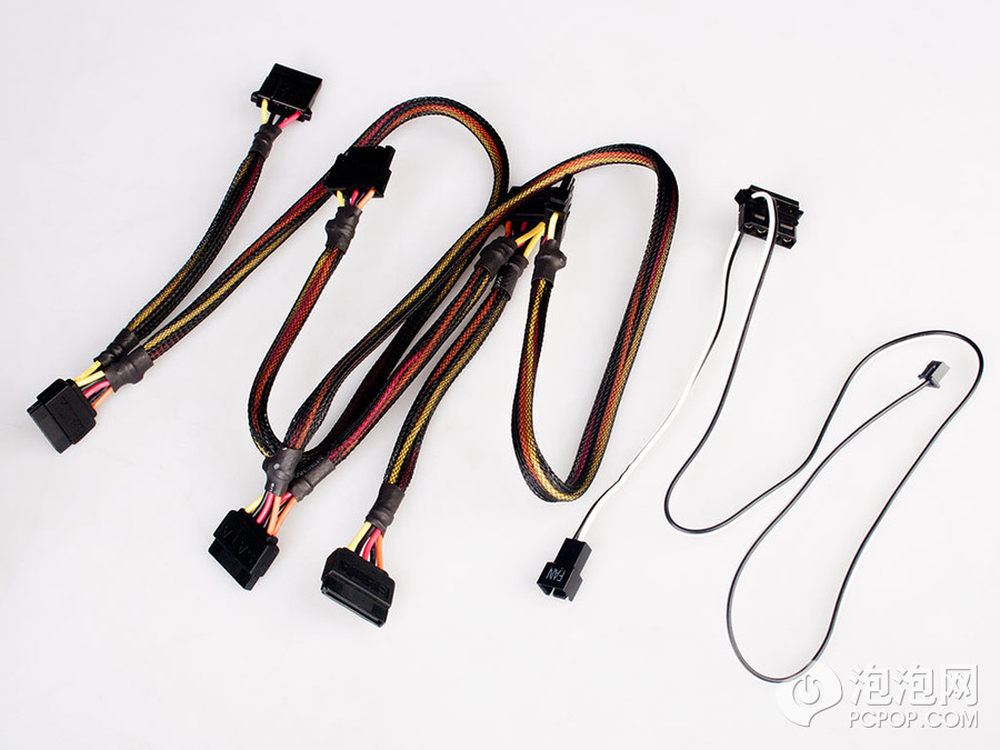

电源线材，除了常规的24Pin和4 4Pin之外，还配有两个6 2显卡供电口，4个SATA接口，以及2个Molex 4Pin接线和1个风扇接口。电源CPU线材长度为60cm，足以应付主流下置电源机箱。
7/17
电源半模组线材，并且电源采用工业级SATA接口、耐高温、易插拔，弹片卡勾防脱落设计，使用环境更高、更安全。
8/17

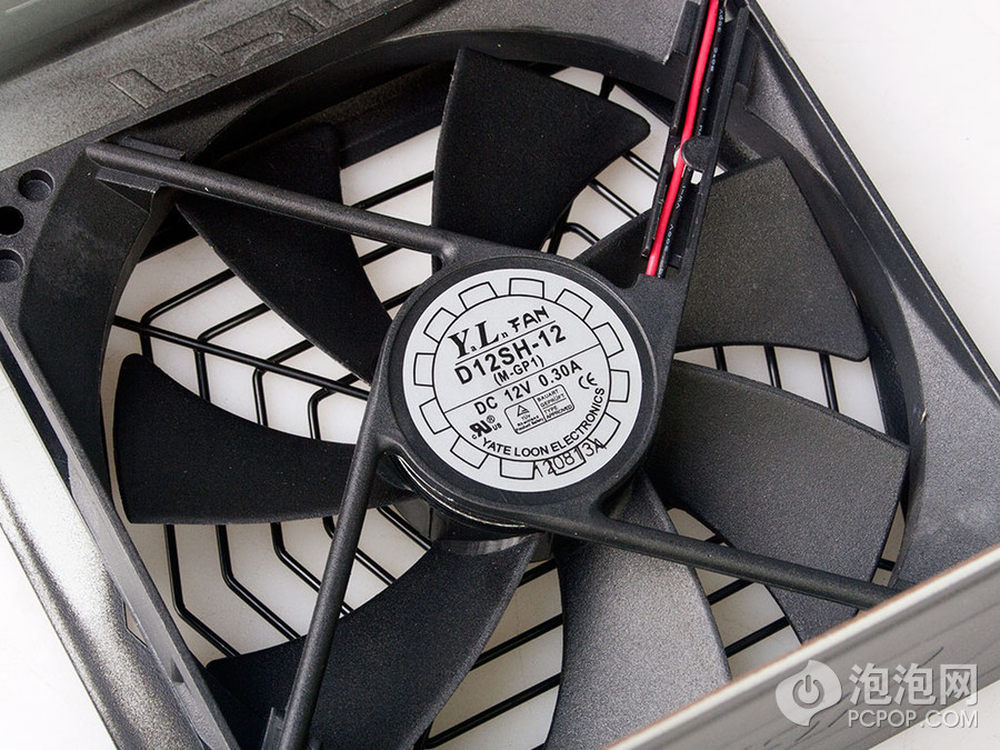

电源采用悦伦的120mm的HYB轴承静音风扇
9/17

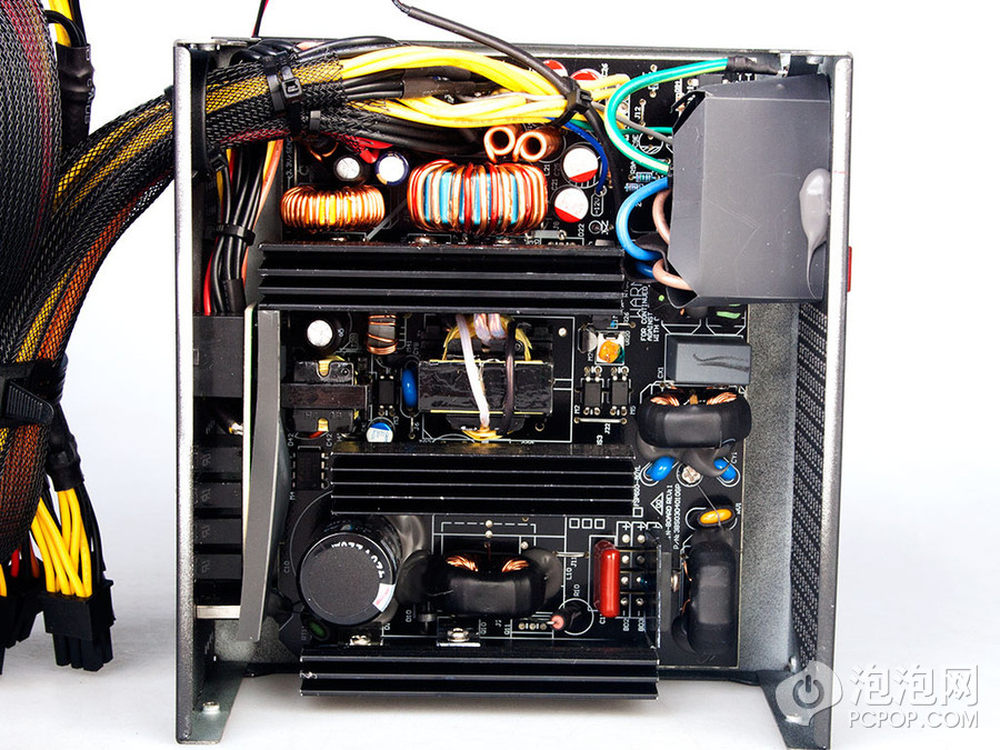

这款全汉魔王460W电源，采用依旧是主动PFC 双管正激 肖特基整流拓扑结构。并且根据介绍，在电源的PCB板上有防静电、防潮涂层，这样就可以让电源应对更多变的使用环境。
10/17

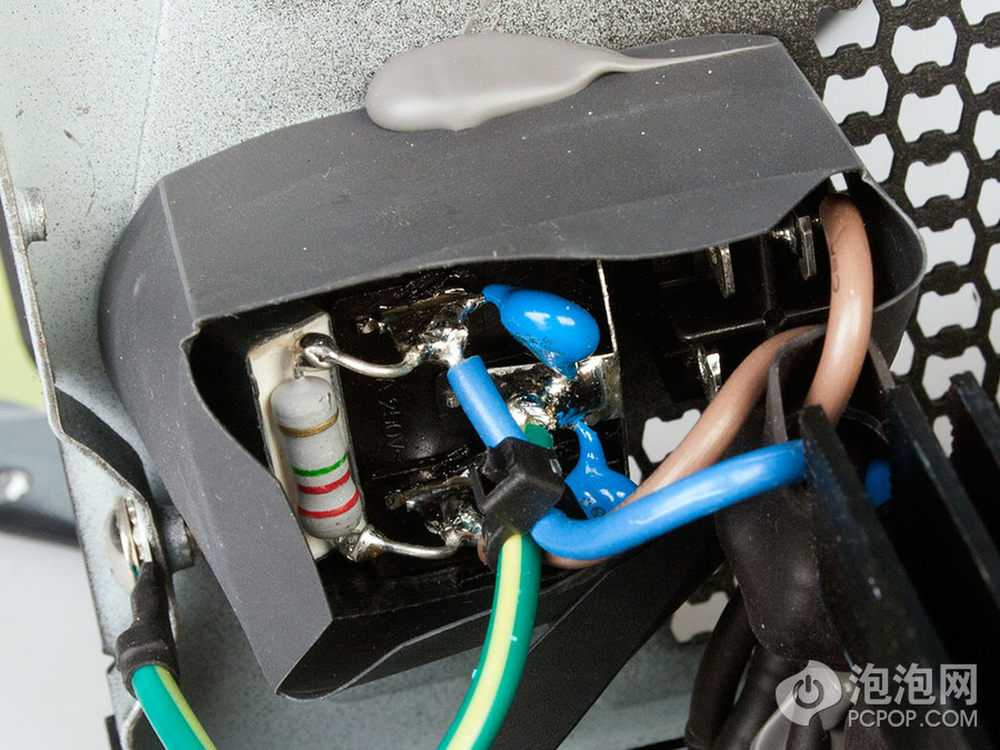

电源EMI电路非常完整，配有4个Y电容，2个X电容，两个共模电感，两个差模电感，以及一个MOV热敏电阻。并且在市电入口的使用绝缘纸将其包裹，以免造成打火短路。
11/17

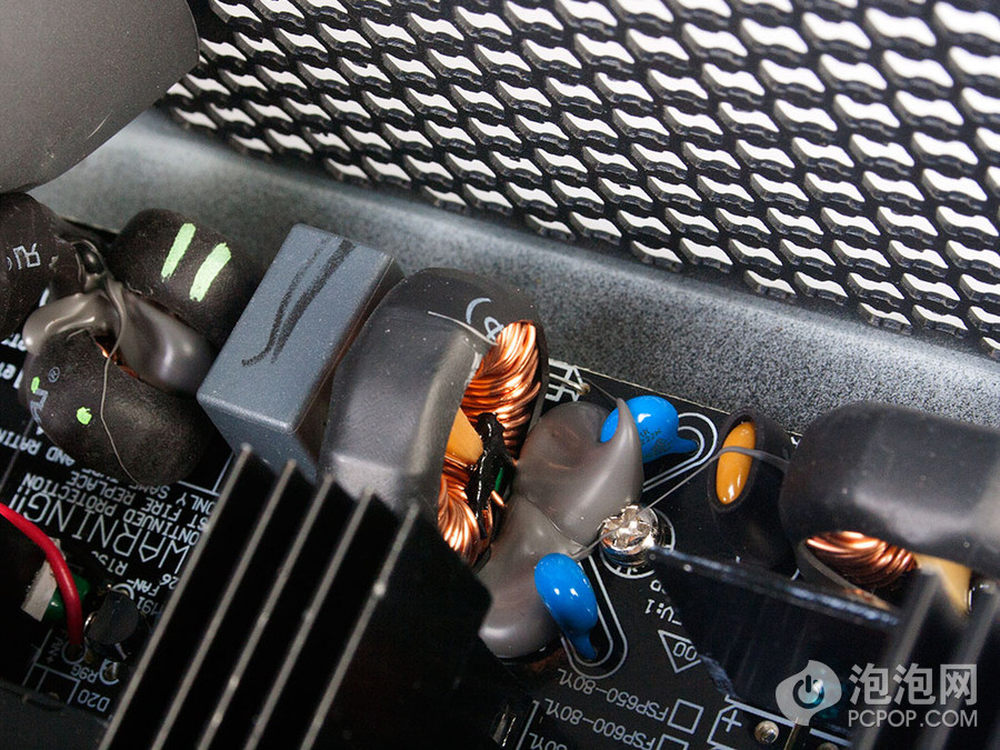

电源二级EMI电路，非常完整
12/17

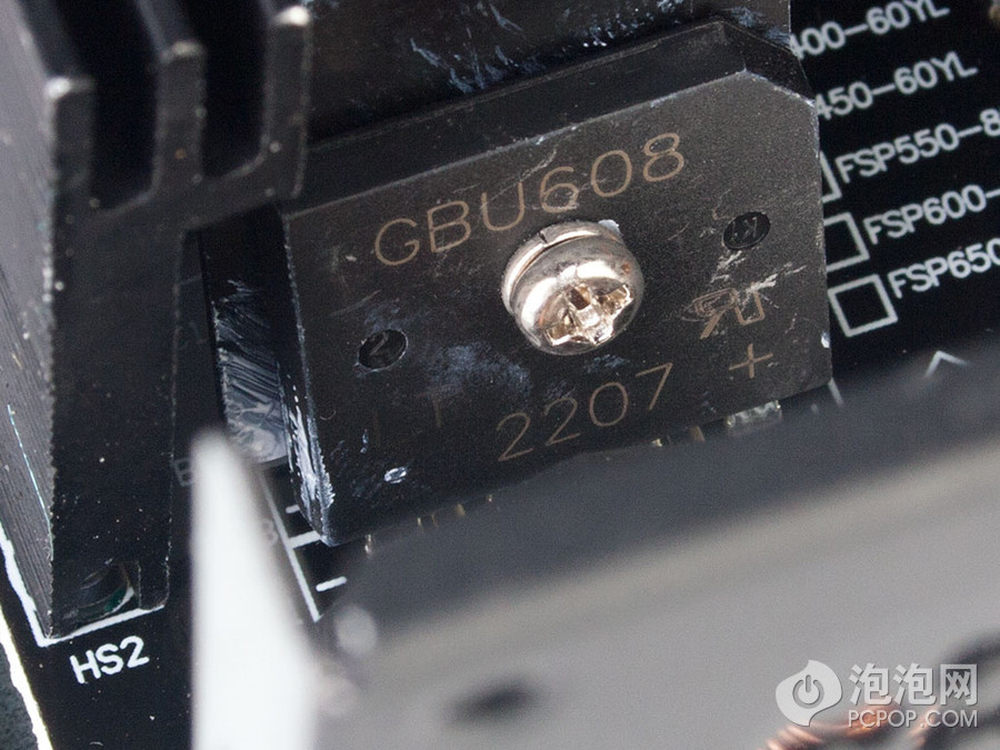

电源整流桥使用了一枚光宝出品型号为GBU608的芯片。
13/17

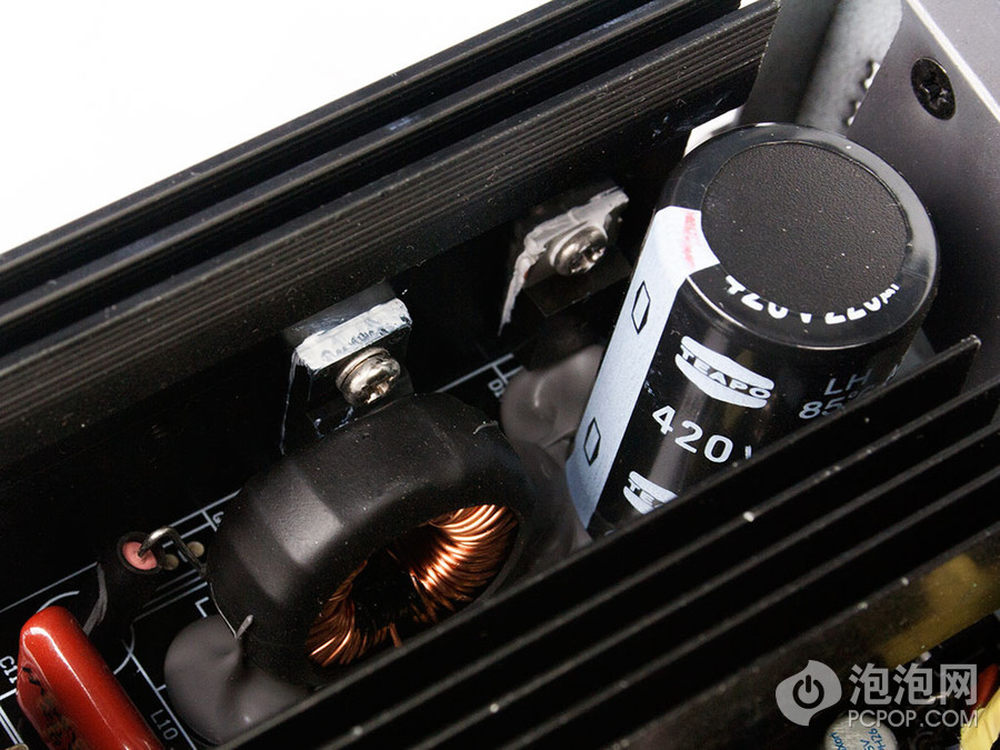

在PFC电路上，使用了一枚美国万代出品的MOS管。电源主电容，使用的台湾智宝公司的电解电容，参数为420V 220μ 85℃。
14/17

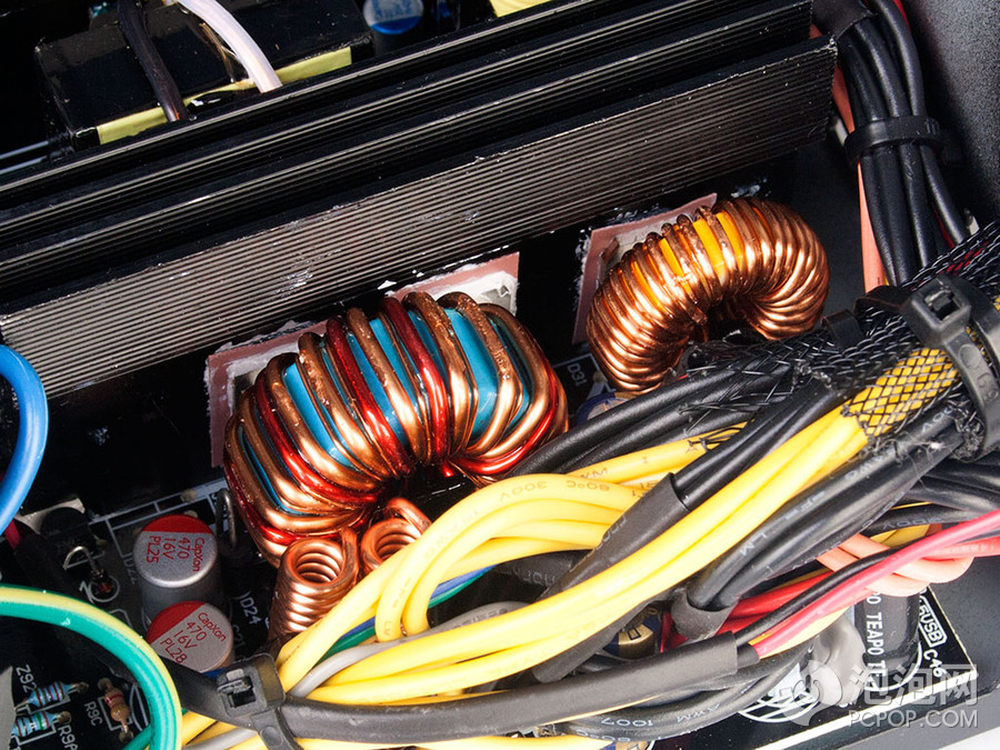

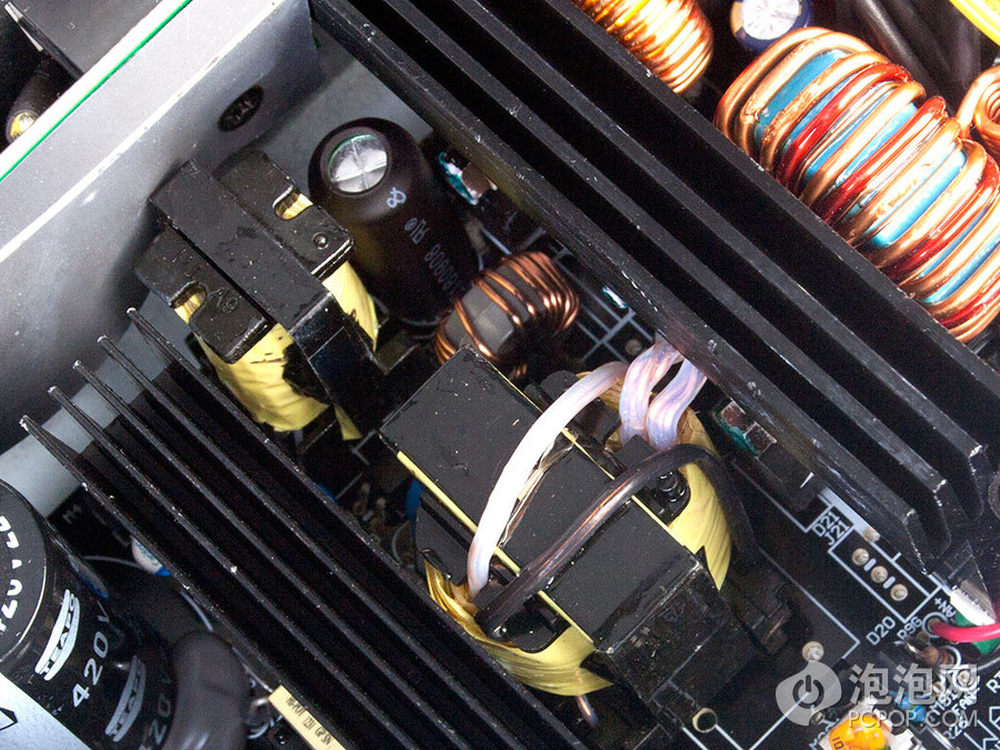

电源两枚主开关管采用的依旧是万代出品的MOS管。而在主电压器旁边设计有一个3.3V磁放大，同时单元内还有一个调压钮。
15/17
电源二次侧采用肖特基整流设计，配有6个肖特基二极管，两个负责12V输出，另外四个分别负责5V和3.3V输出。
16/17

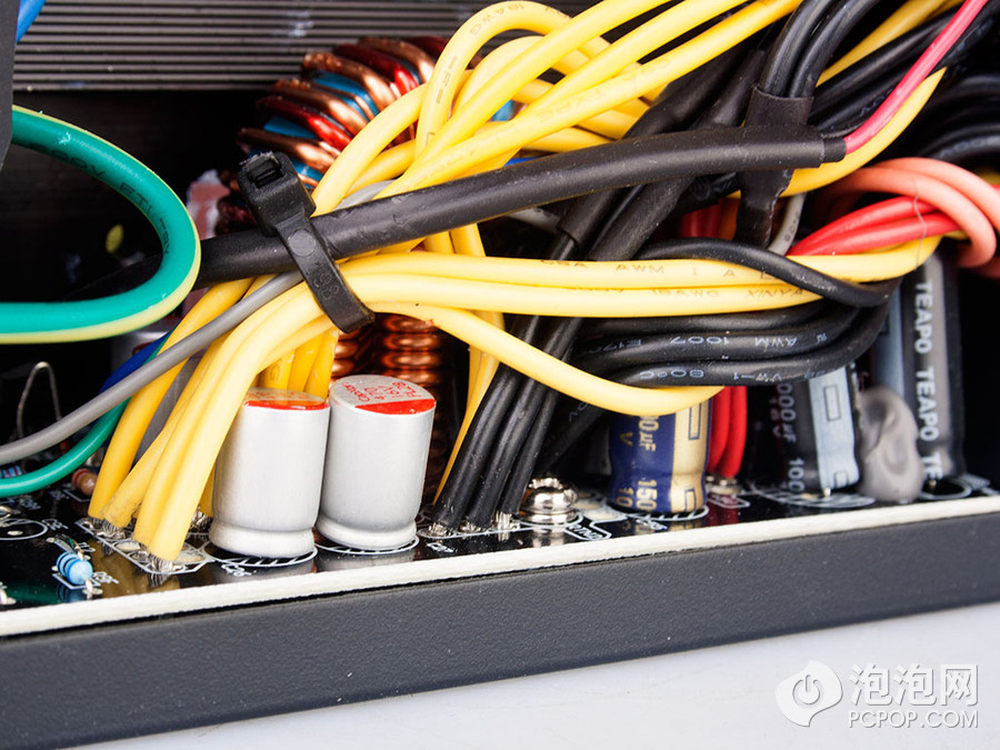

电源二次侧采用大量固态电容，主要是为了确保输出电流的稳定和纯净。
17/17

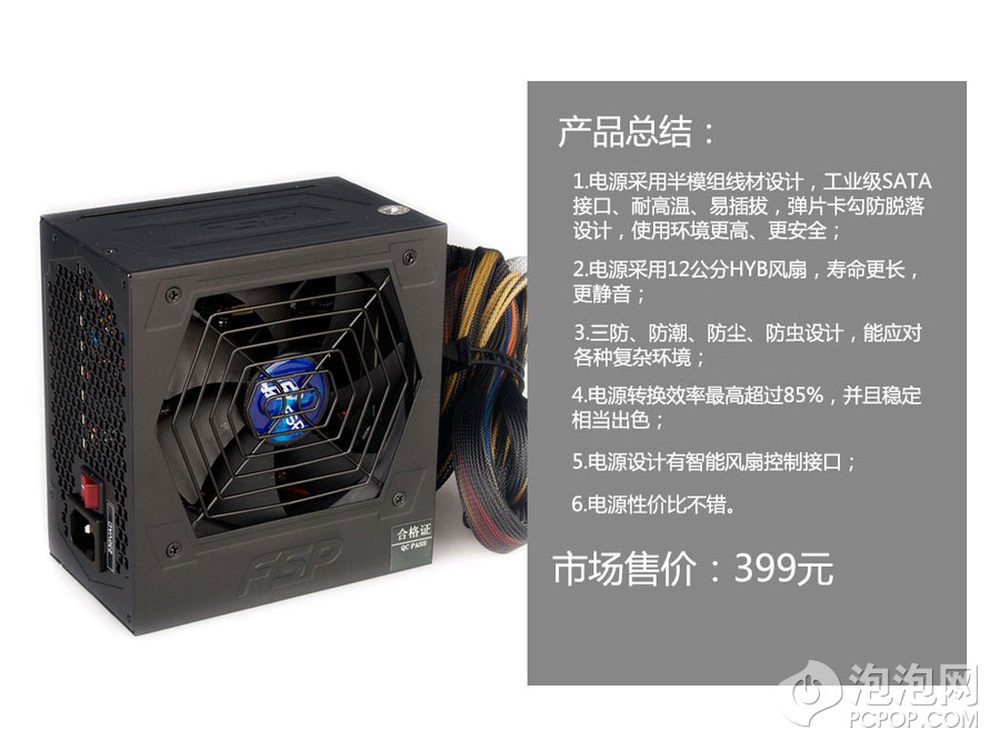

这款全汉魔王460W电源，做工用料都还不错，毕竟是全球第三大电源制造厂，因此质量上还是有一定保障的。另外电源采用模组线材设计，更加方便背板理线。另外电源采用防潮、防虫、防尘的三防设计，适合使用于如网吧等，比较复杂的使用环境。同时，460W电源售价399元的价格，也还算实惠。感兴趣的朋友不妨关注一下。
