尼康D600真机拆解图赏 内部结构探秘
1/66
泡泡网数码相机频道11月10日 尼康D600作为第一款入门级全幅单反相机，它采用了2400万像素CMOS传感器，并且外形和对焦系统均与D7000几乎相似。尼康D600已经上市销售多日，我们也对该机做了全面的深度评测。近期，我在几个摄影论坛里看到有部分影友反馈称尼康D600机身内部非常容易进灰，而且据说还非常明显。对此，我觉得像尼康D600这样级别的单反相机，其制作工艺应该是非常精细，而且我的一个同事日前也去泰国参观过尼康工厂，称那里的生产线水平还是非常之高的。尼康D600机身的密封程度虽比不上D4的级别，但比D3200这类的廉价单反肯定要强很多。就在近日，国外著名的拆解网站ifixit.com发布了对尼康D600的真机拆解文章，下面我们就来看一下这款入门级全幅单反尼康D600的内部到底是个什么样子。
Via.ifixit.com
2/66

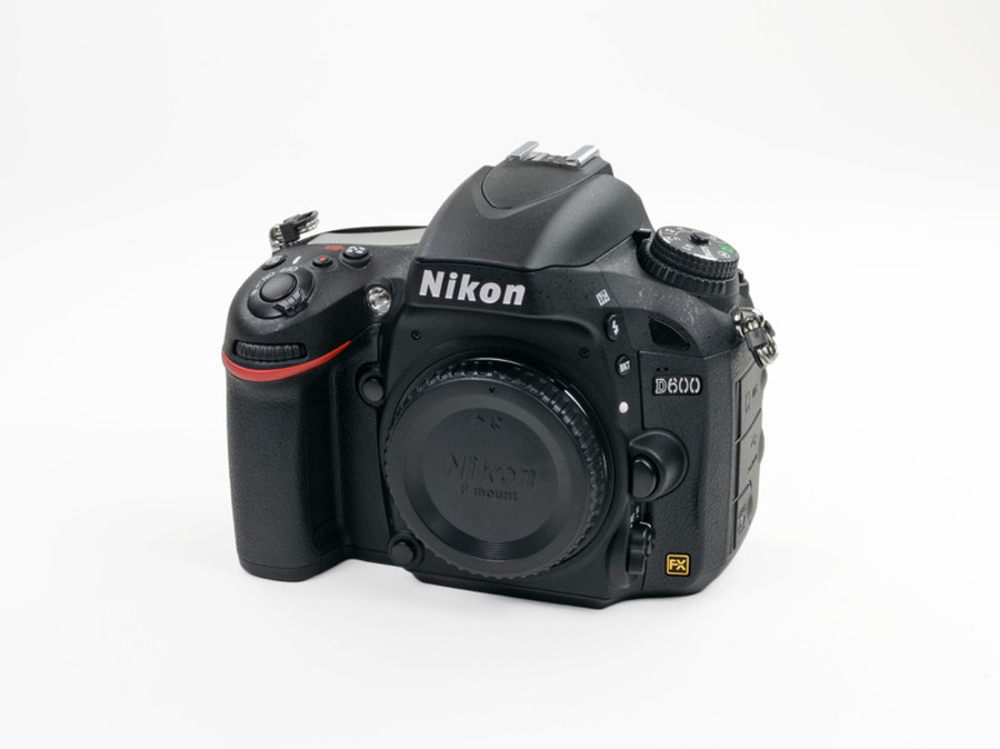

在开拆之前，我们还是先来看一下尼康D600机身整体外观。
3/66
这是尼康D600机身层面的数据接口。
4/66

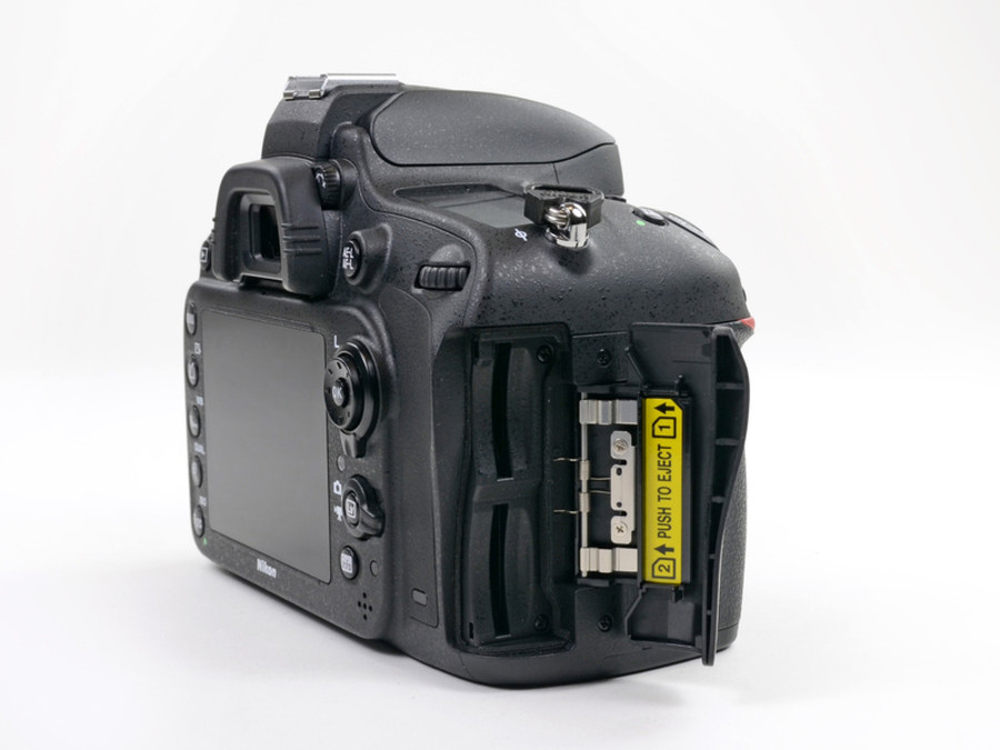

尼康D600机身侧面的存储卡仓，该机采用了双SD卡设计。
5/66
尼康D600机顶左肩上的模式转盘，该机与D7000不同的是转盘中心多加了一个锁定按键，大家在旋转模式转盘时需要先看下此键才能旋转。
6/66
尼康D600的外形与D7000极为相似，我们先来看看两款机器的正面对比。
7/66

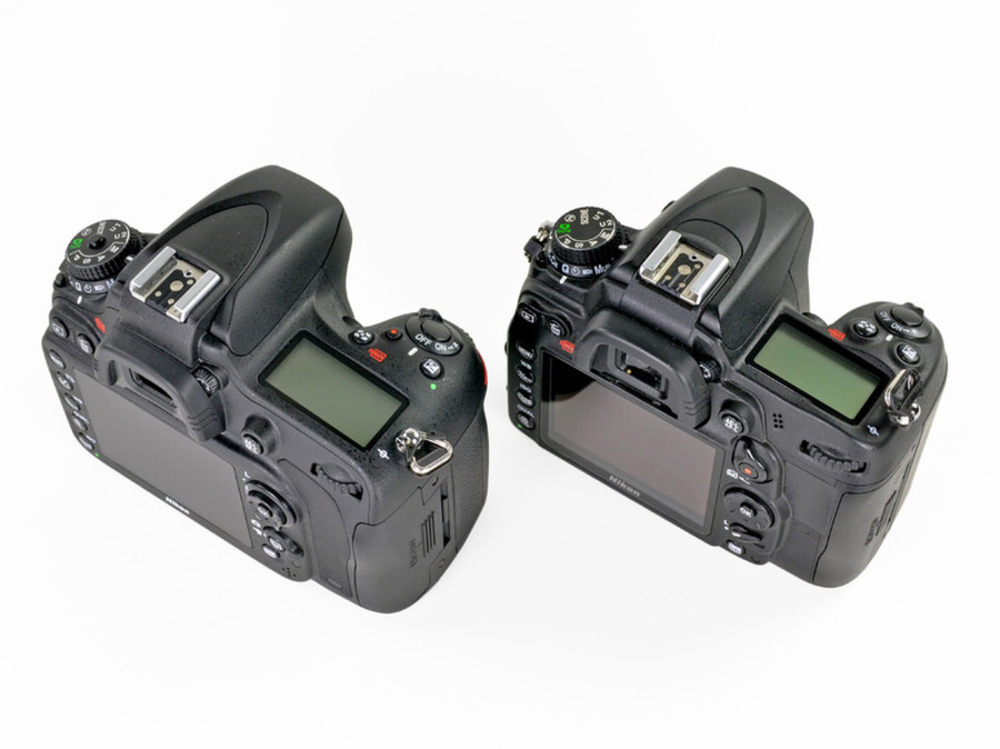

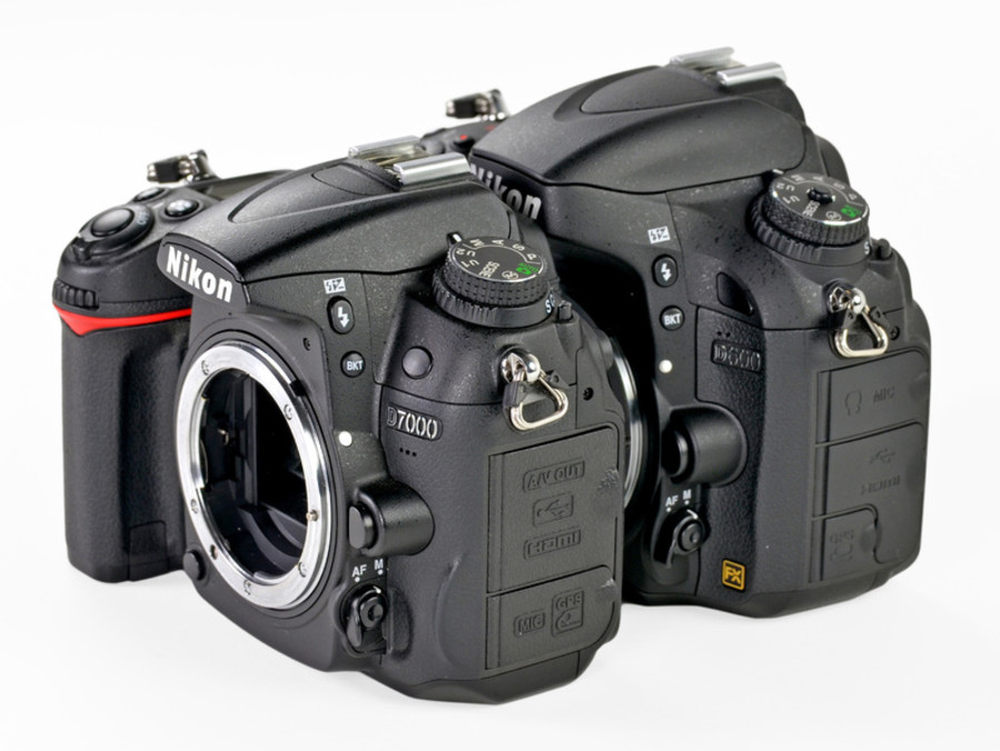

尼康D600与D7000机顶外观对比。
8/66

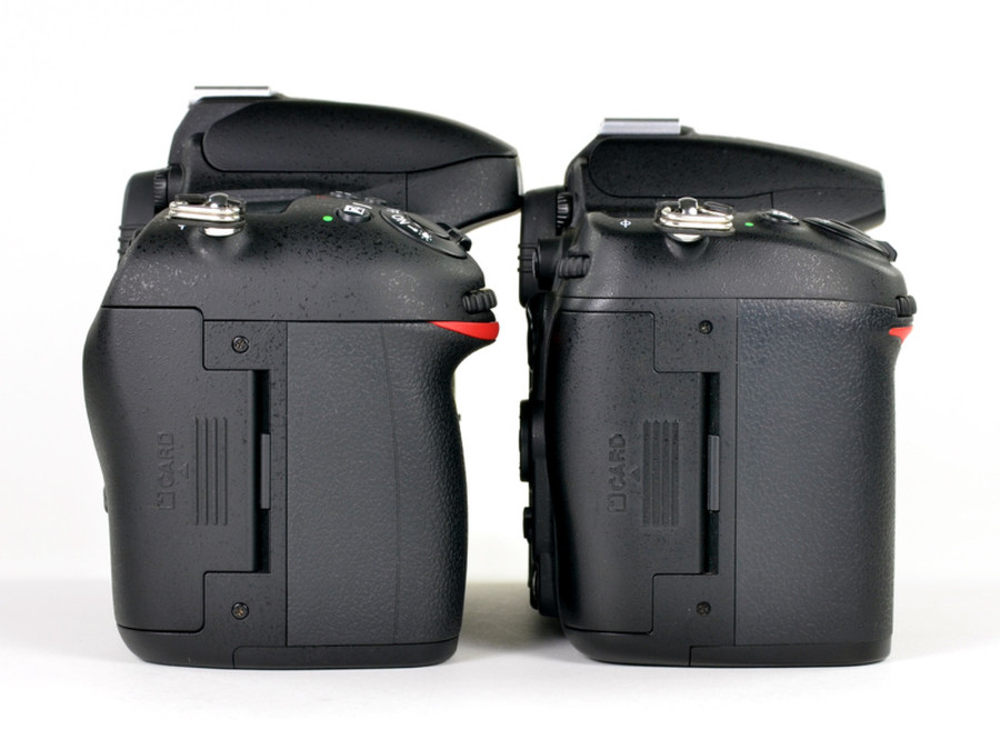

尼康D600与D7000机身侧面对比。
9/66
尼康D600与D7000手柄外形对比。
10/66
尼康D600使用的电池型号与D7000完全一样。
11/66

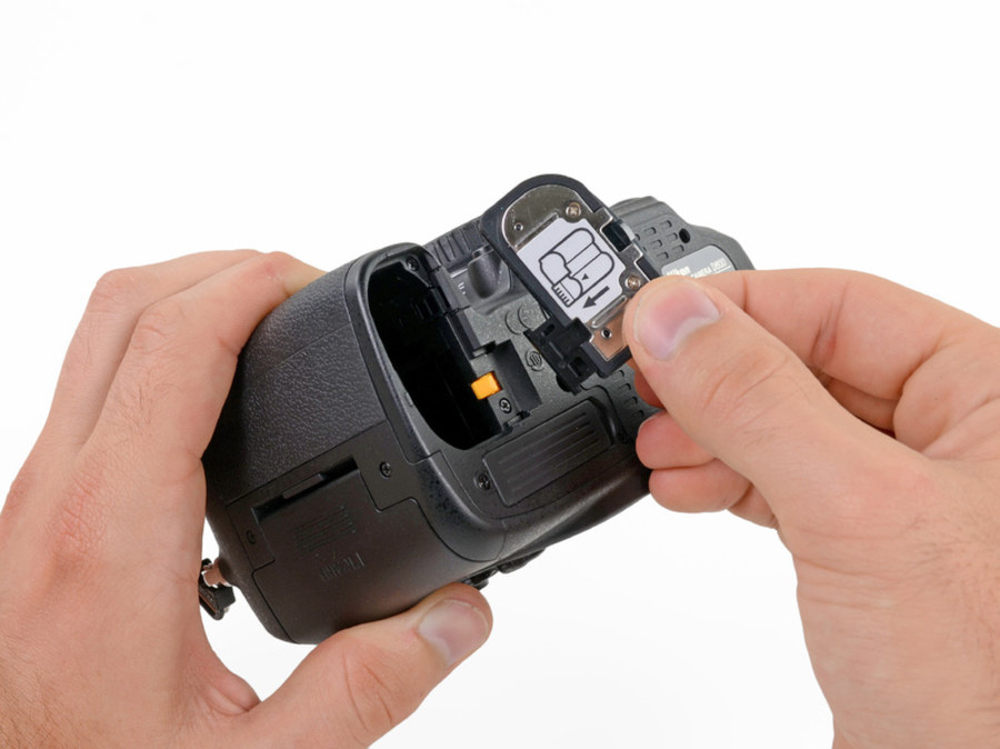

尼康D600也可以安装竖排手柄，大家在安装之前要先把机身上的电池盖拆卸下来。
12/66

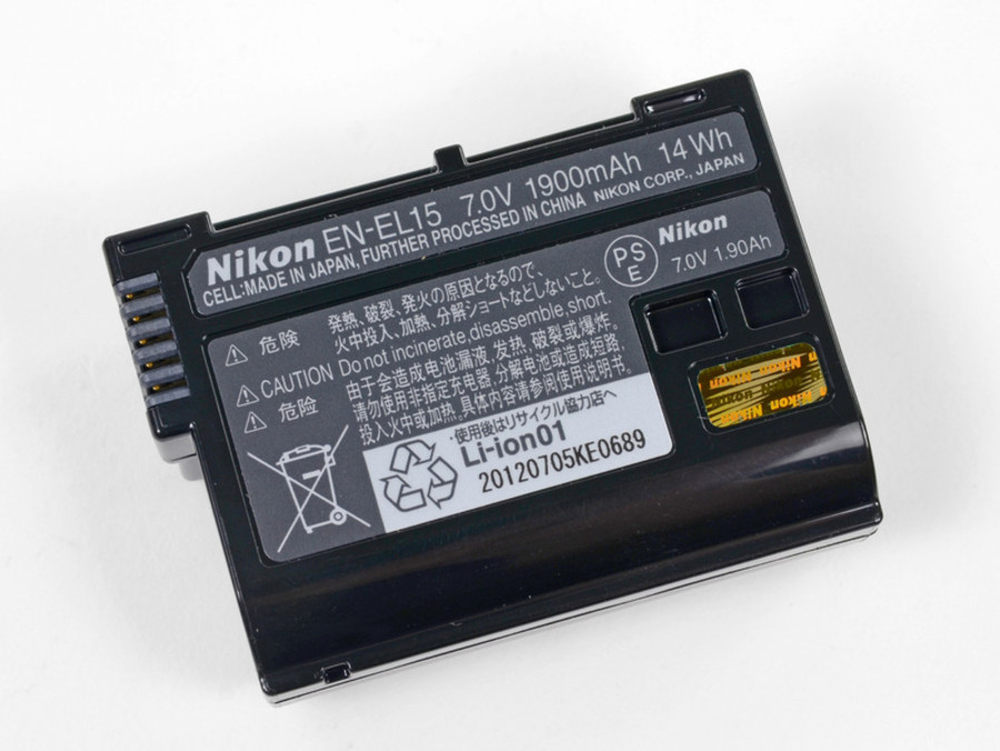

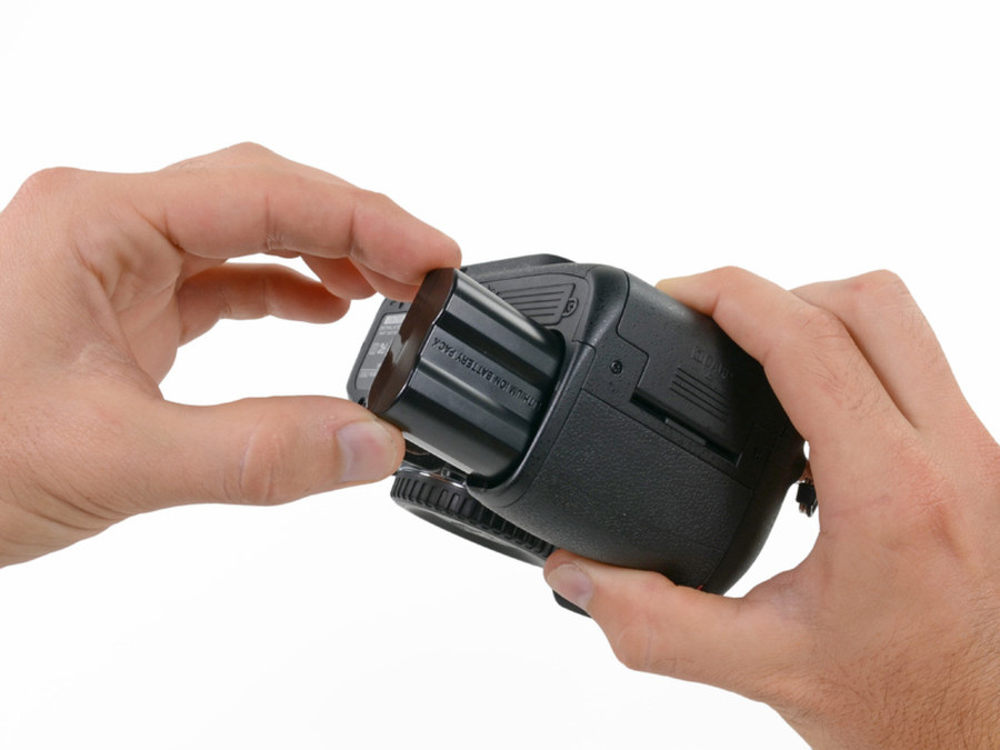

尼康D600使用的是EN-EL15容量为1900毫安的锂电池。
13/66

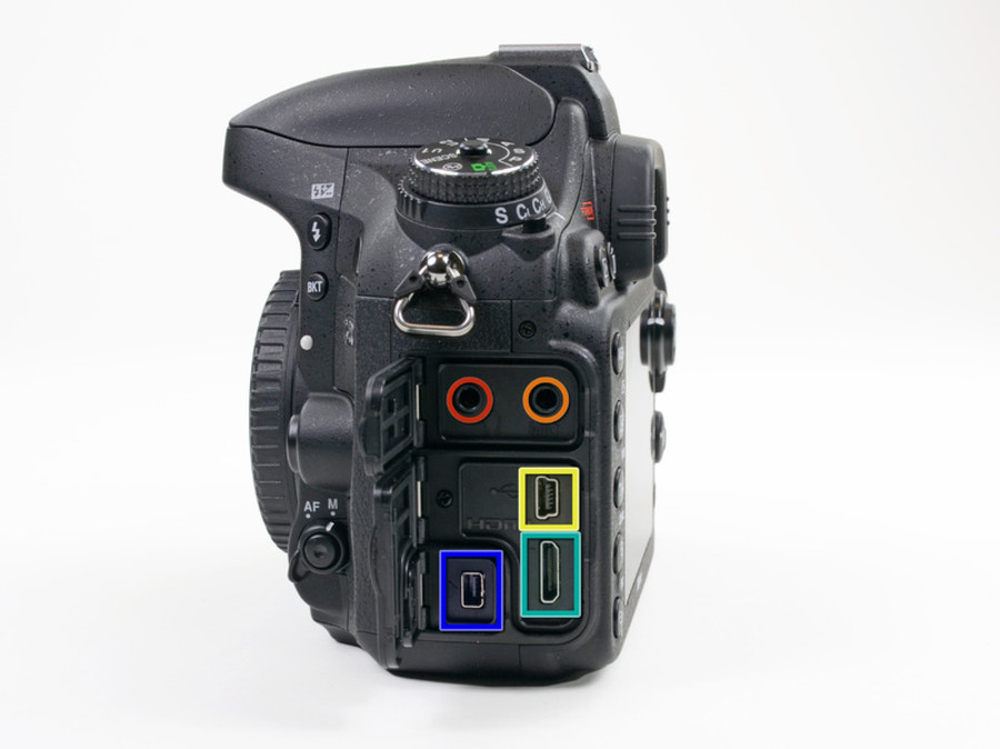

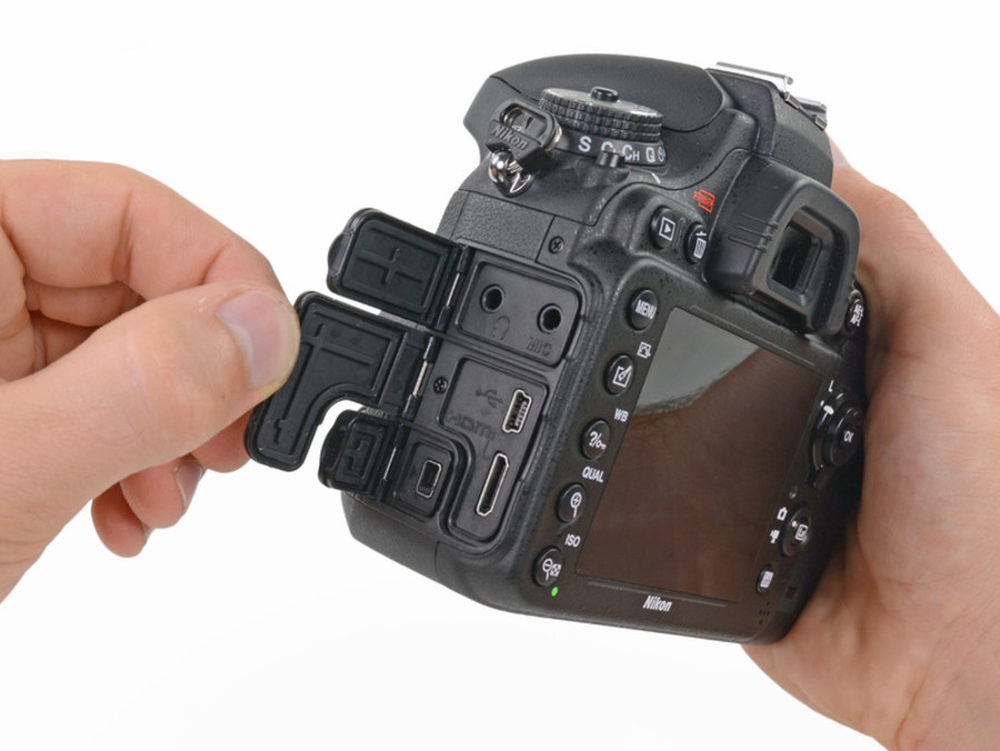

尼康D600机身侧面的数据接口上带有橡胶保护盖。
14/66
对于尼康D600的拆解即将开始，首先我们拿下取景器外面的橡胶眼罩。该眼罩配件与D7000、D90是通用的。
15/66

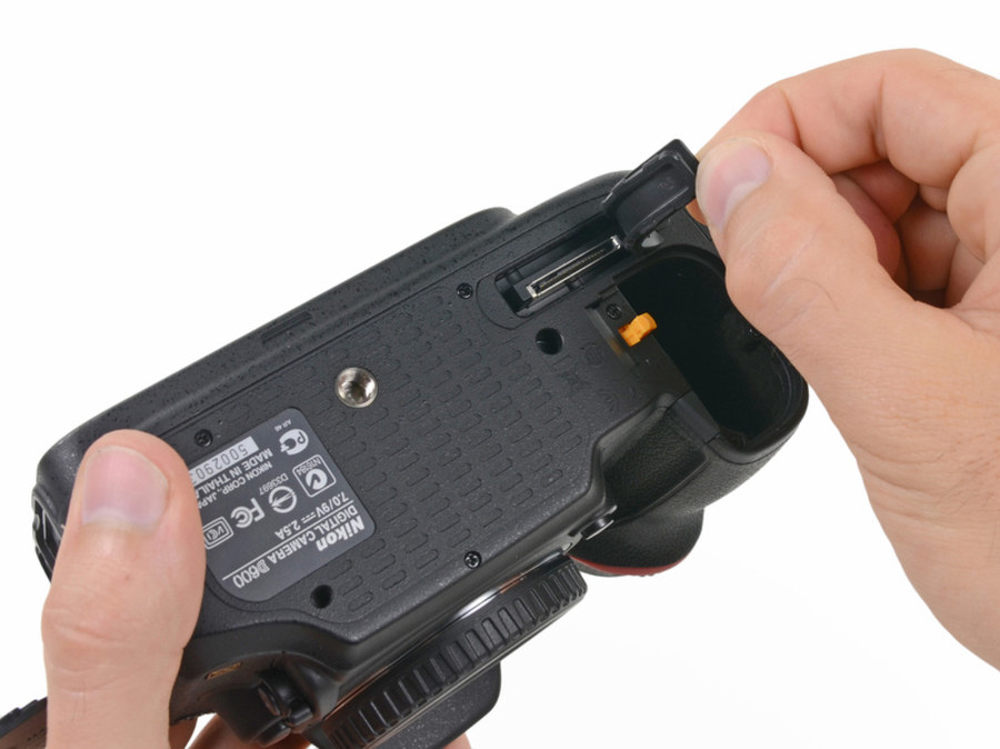

尼康D600机身底部的电子触点也带有橡胶保护盖，并且该触点是用于同竖排手柄进行数据连接时使用的。所以，我们在为D600配置竖排手柄后也一定要拿下这个橡胶保护盖。
16/66

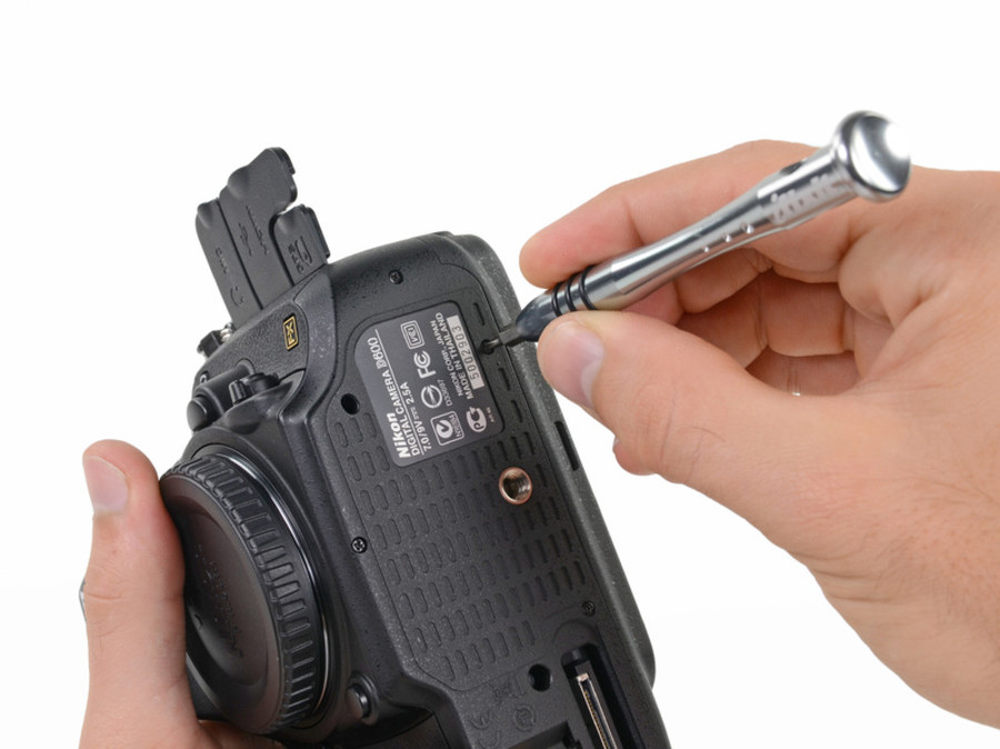

拧下尼康D600机身底部的所有螺丝。
17/66

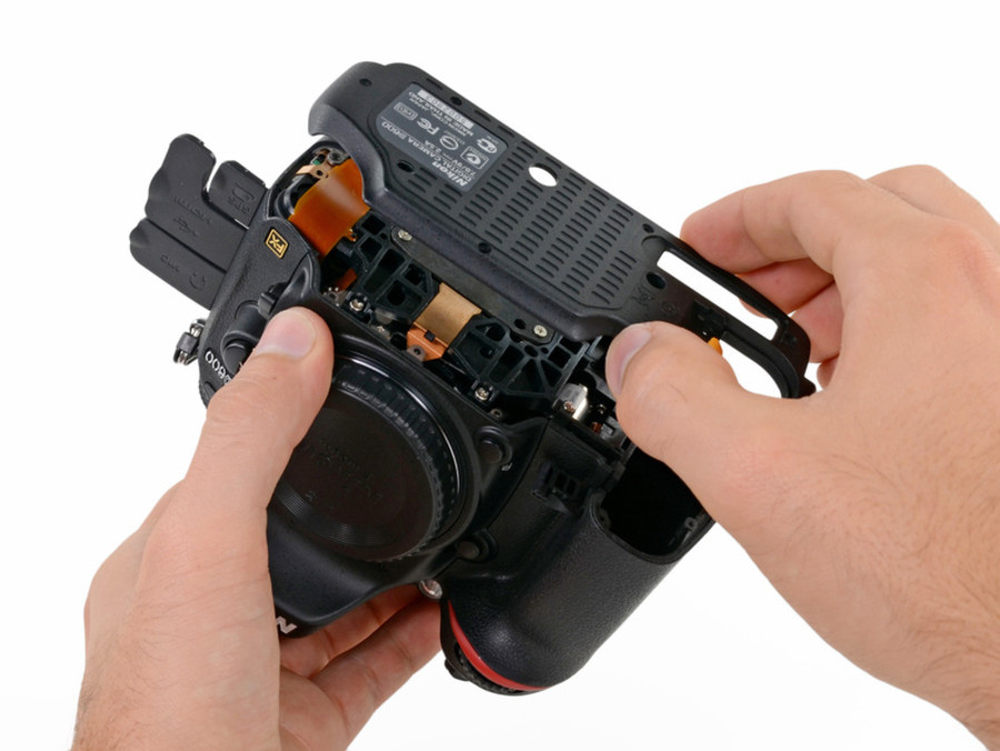

这样底盖就可以取下了。
18/66

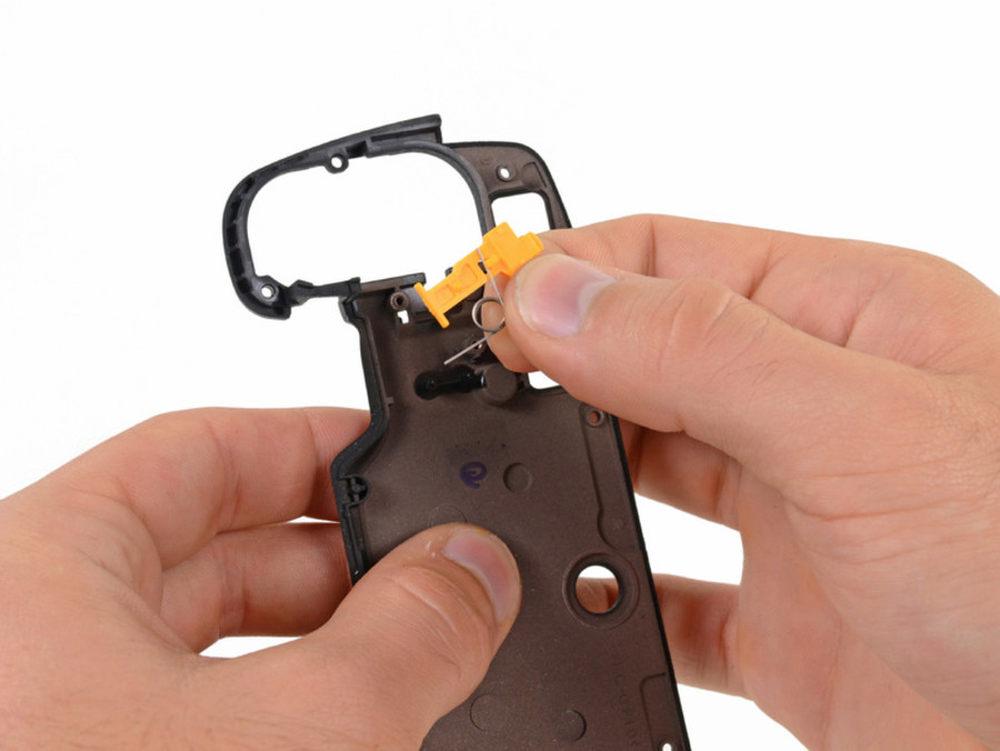

机身底盖上的零件。
19/66

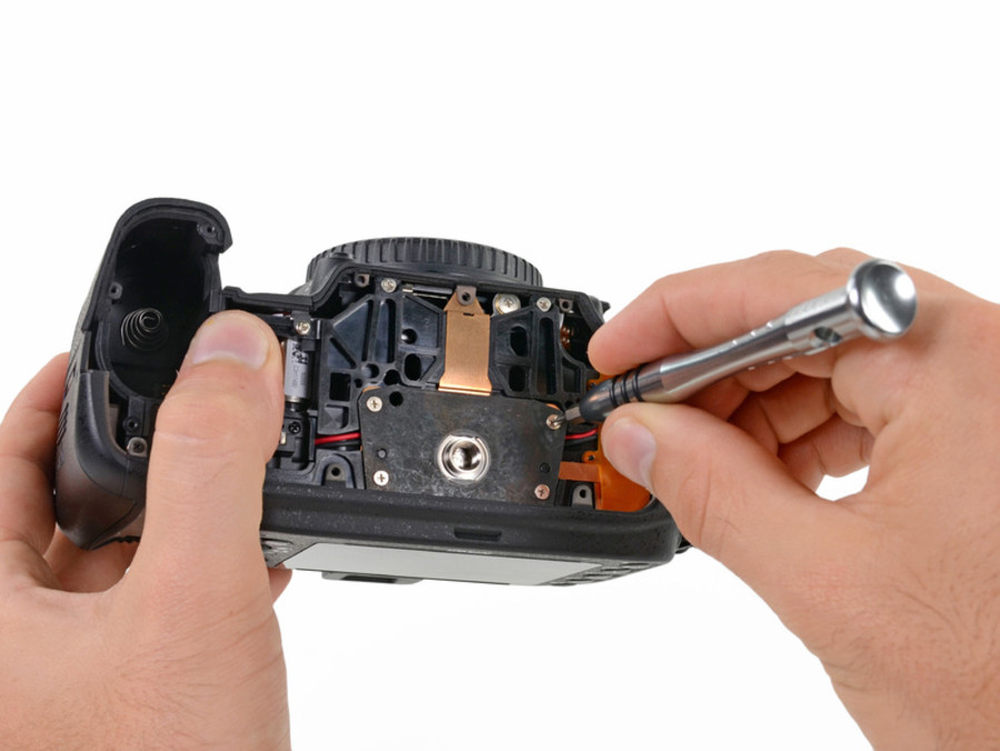

打开机身底盖后，我们就看到了尼康D600机身底部的电路板以及与脚架快拆板连接的标准螺丝。
20/66

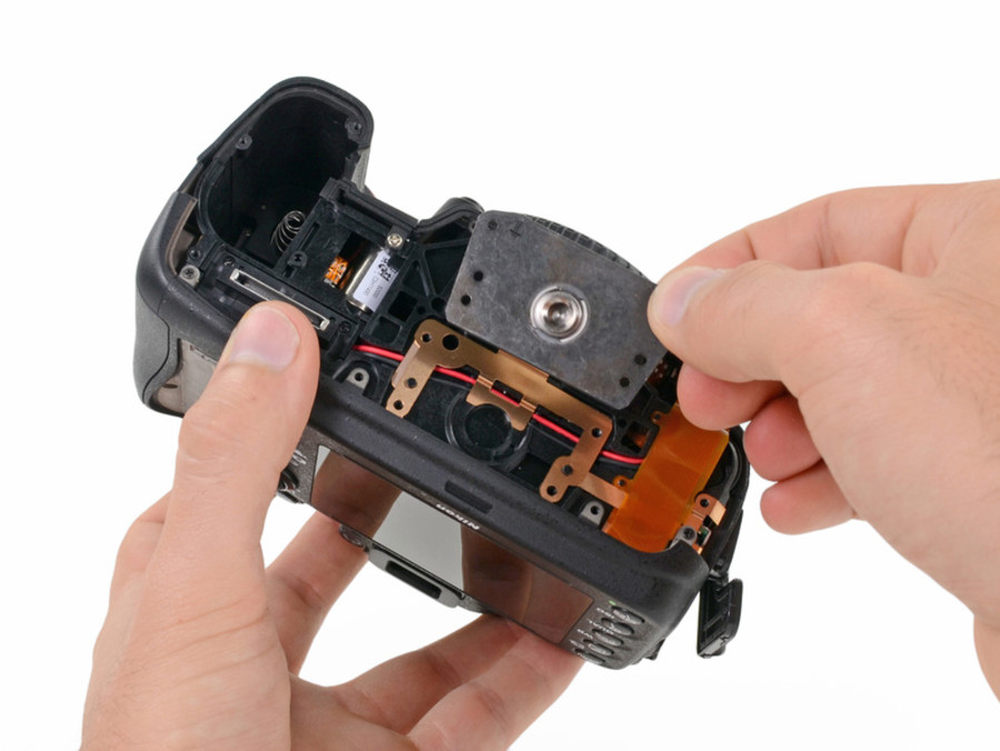

快拆板连接螺丝是单独安装在一个底板上的，这样做的好处自然是坚固耐用了。
21/66

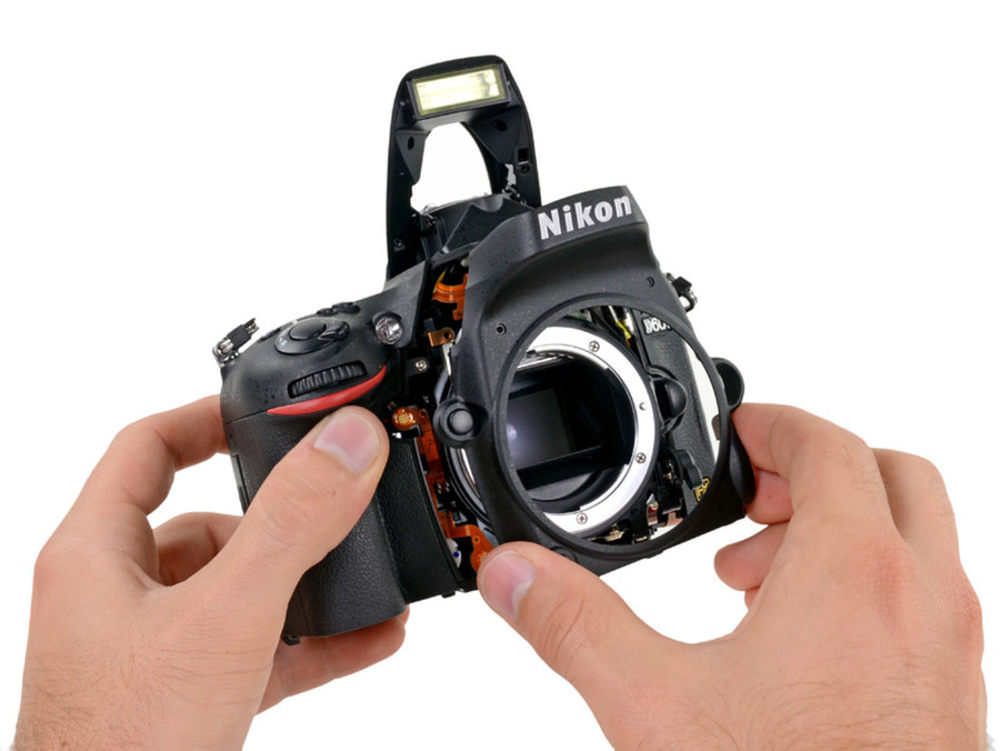

取下尼康D600正面外壳
22/66
尼康D600机身外壳为工程塑料材质，但机身内部的骨架为镁铝合金材质，这点设计与D7000是一样的，但和D800这样的全金属机身还是有很大差距的。
23/66
24/66

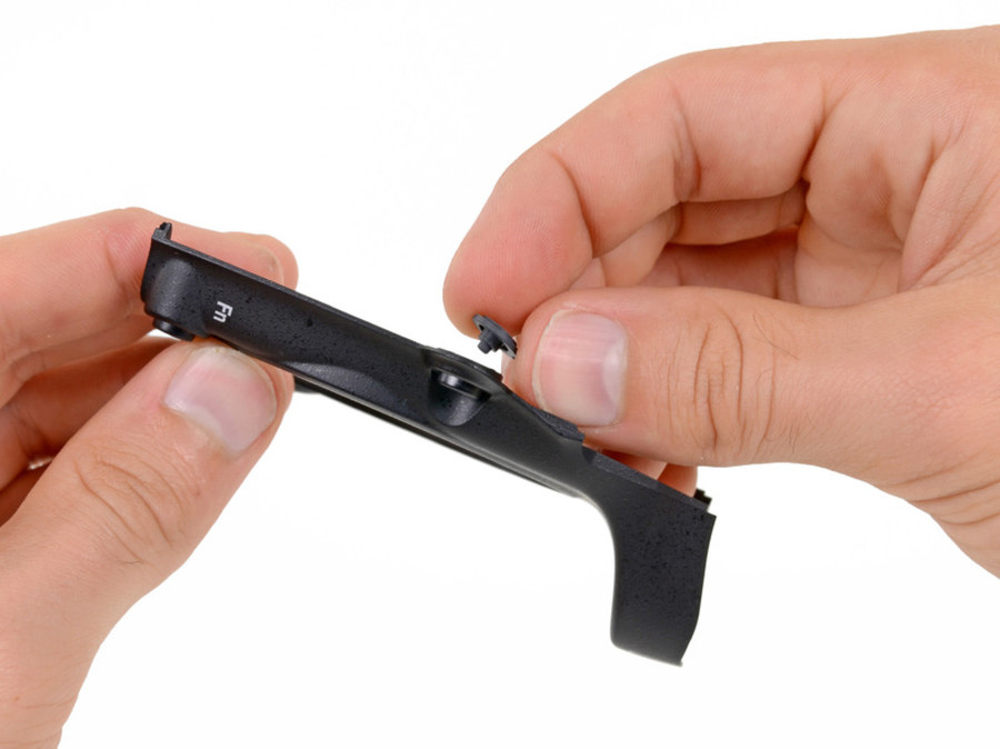

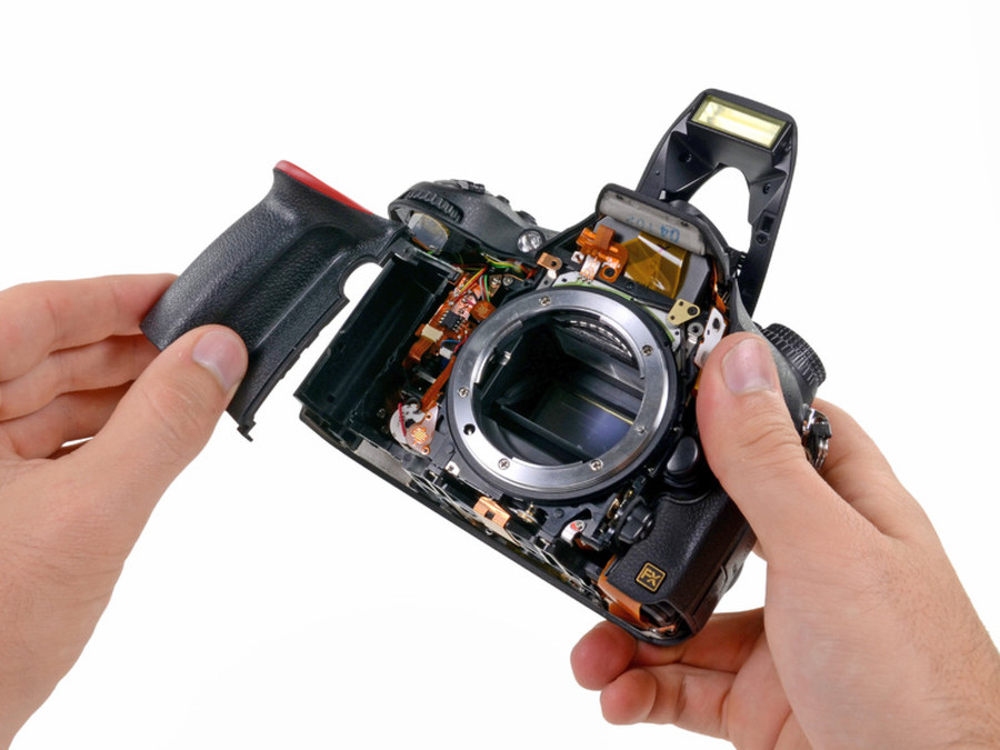

取下尼康D600手柄外壳。
25/66
要想打开尼康D600机背外壳，我先要拧下取景边的那颗螺丝。
26/66

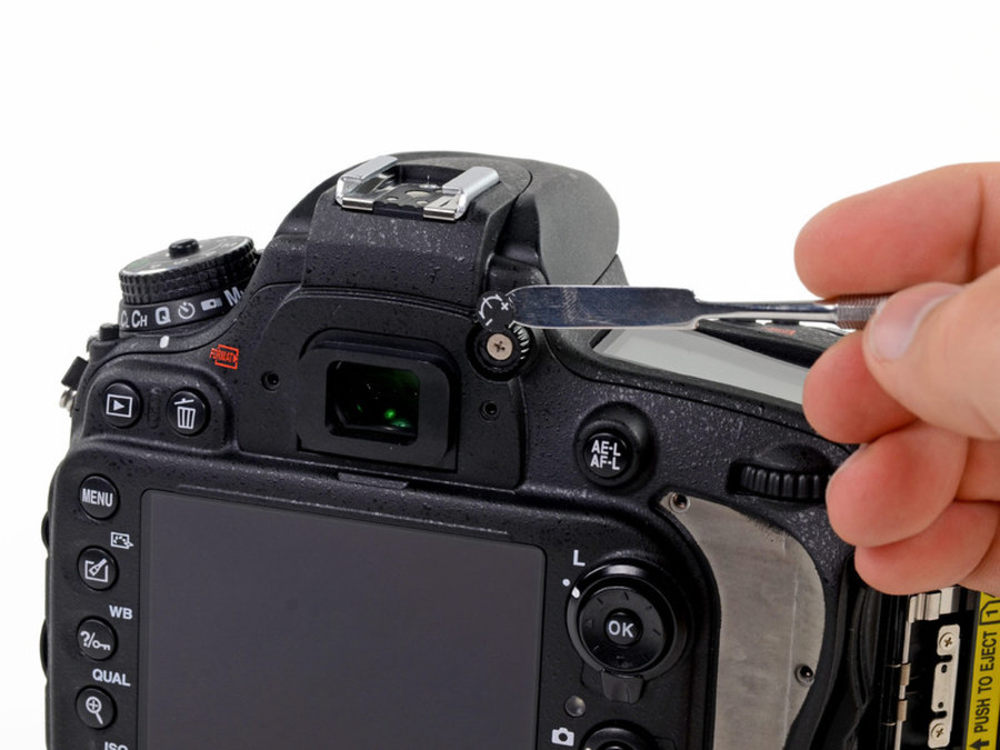

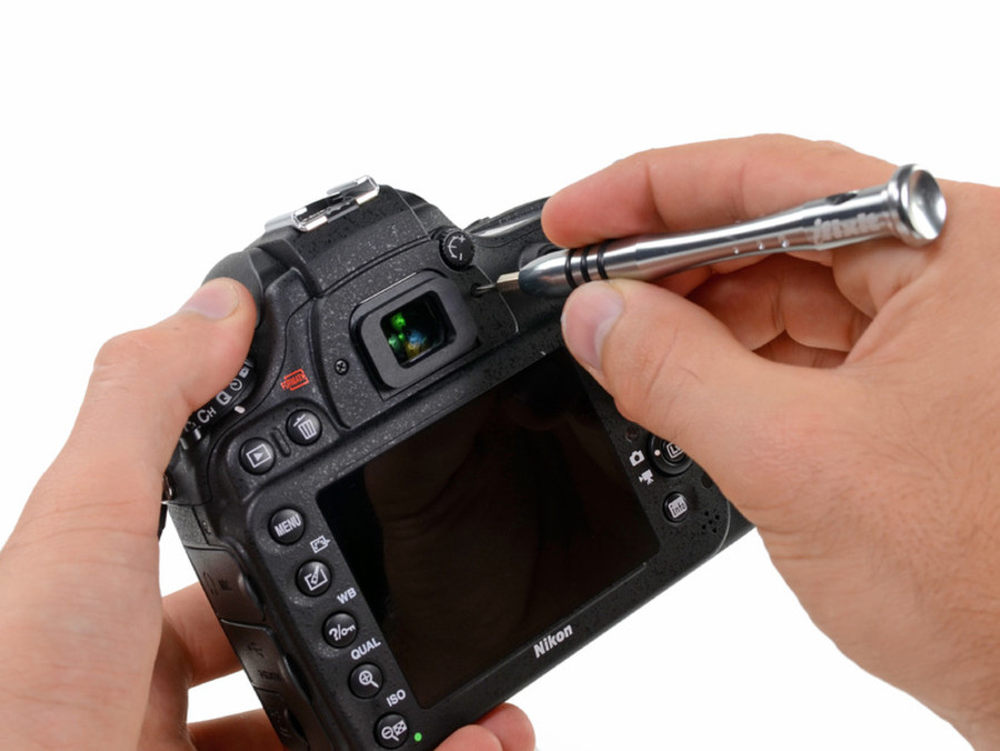

原来，这颗螺丝隐藏在了屈光度调节旋钮上，真是太难发现了。
27/66

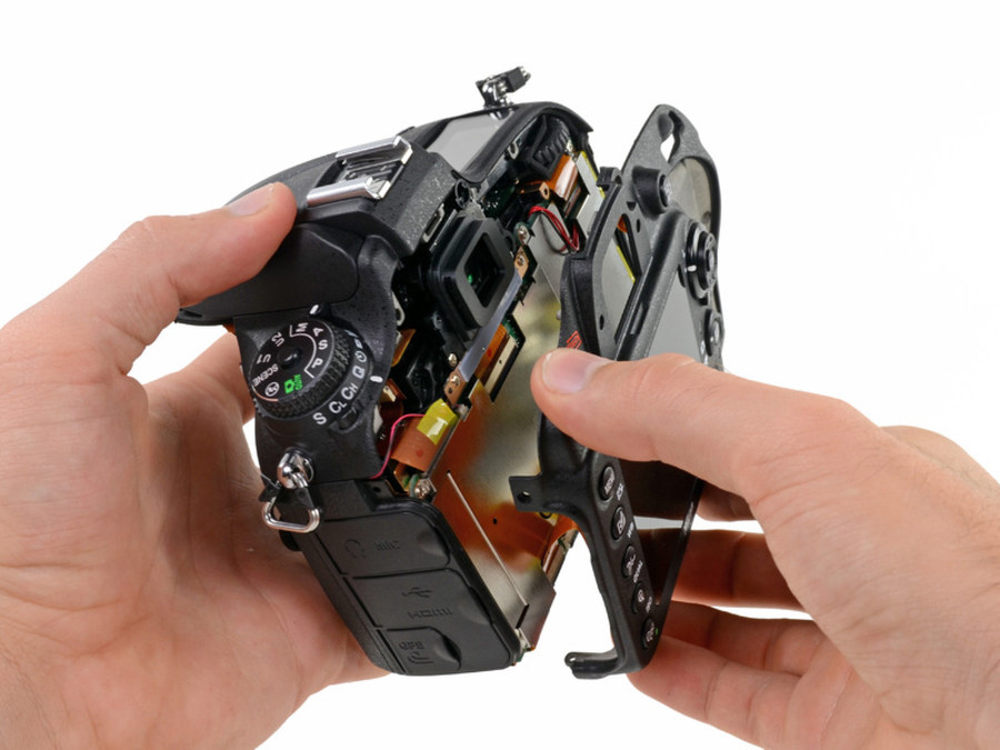

机背后盖被顺利的取下了。
28/66
我们可以看到，尼康D600机背后盖上覆盖有完整的金属屏蔽层。
29/66

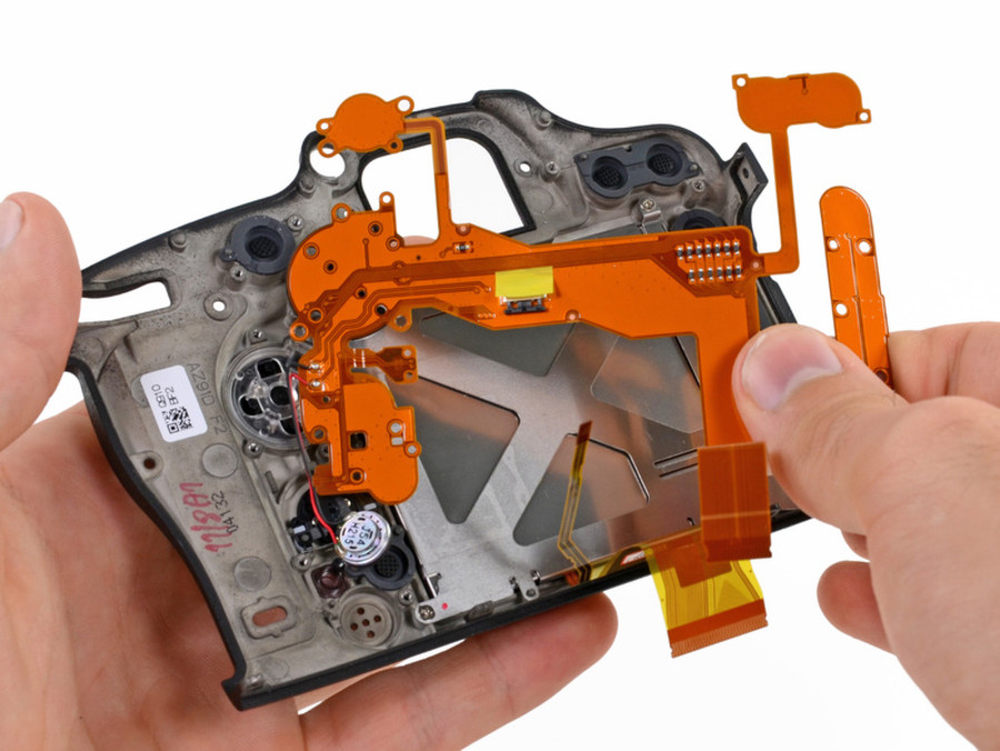

但然，还有一大堆的排线。这些排线主要连接的是机背按键和显示屏。
30/66

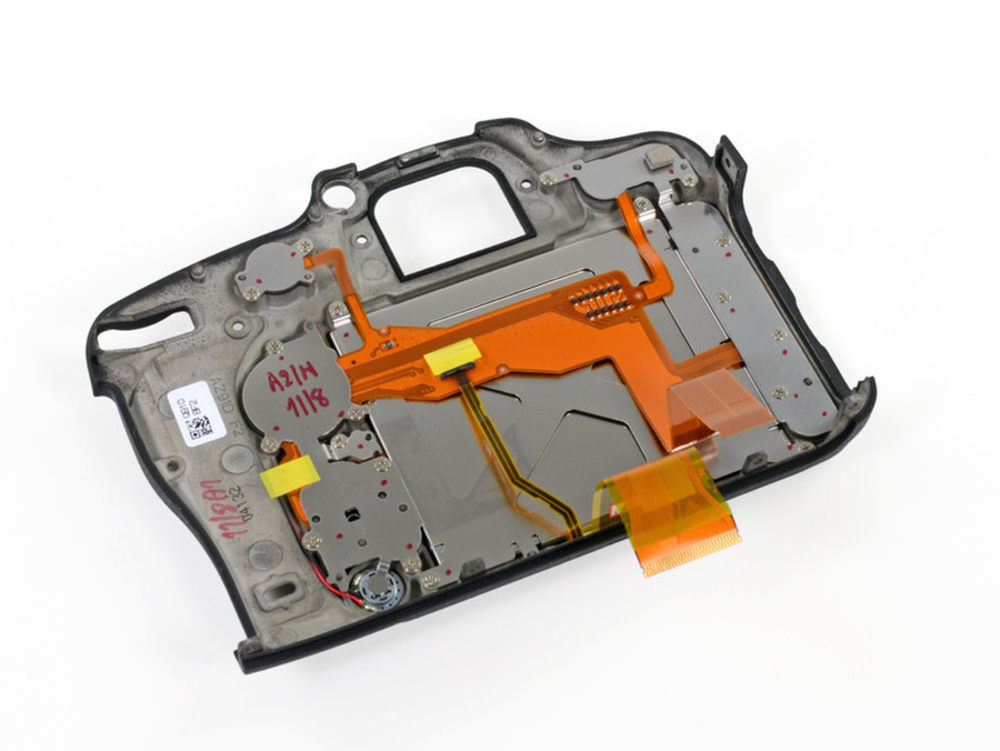

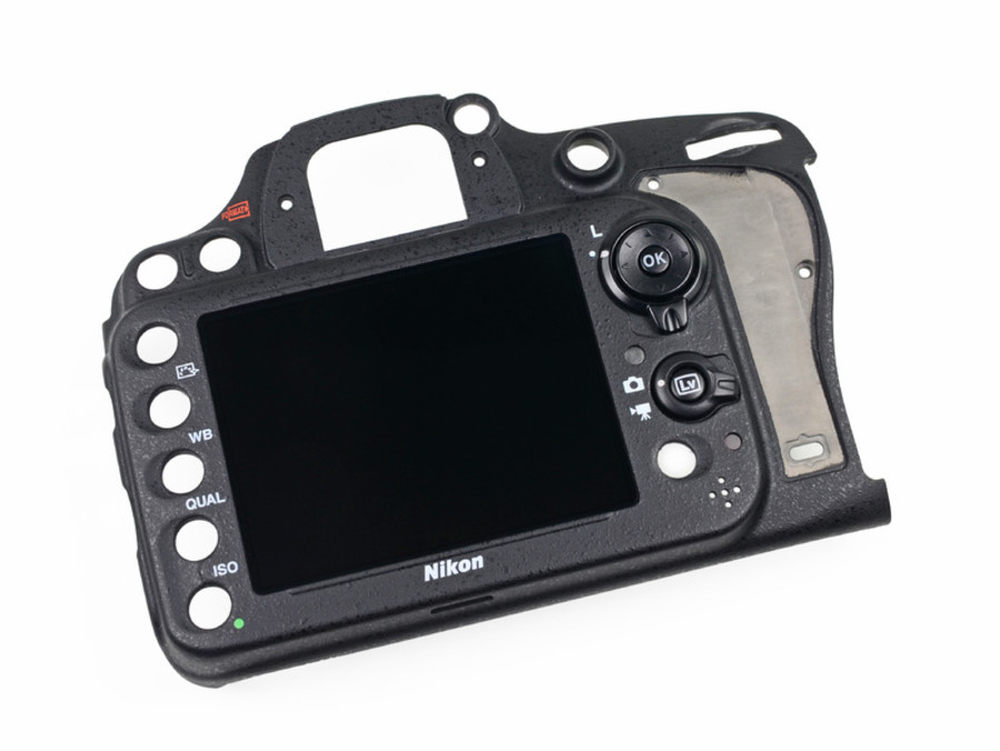

取下来的尼康D600机背外壳就是这个样子。
31/66

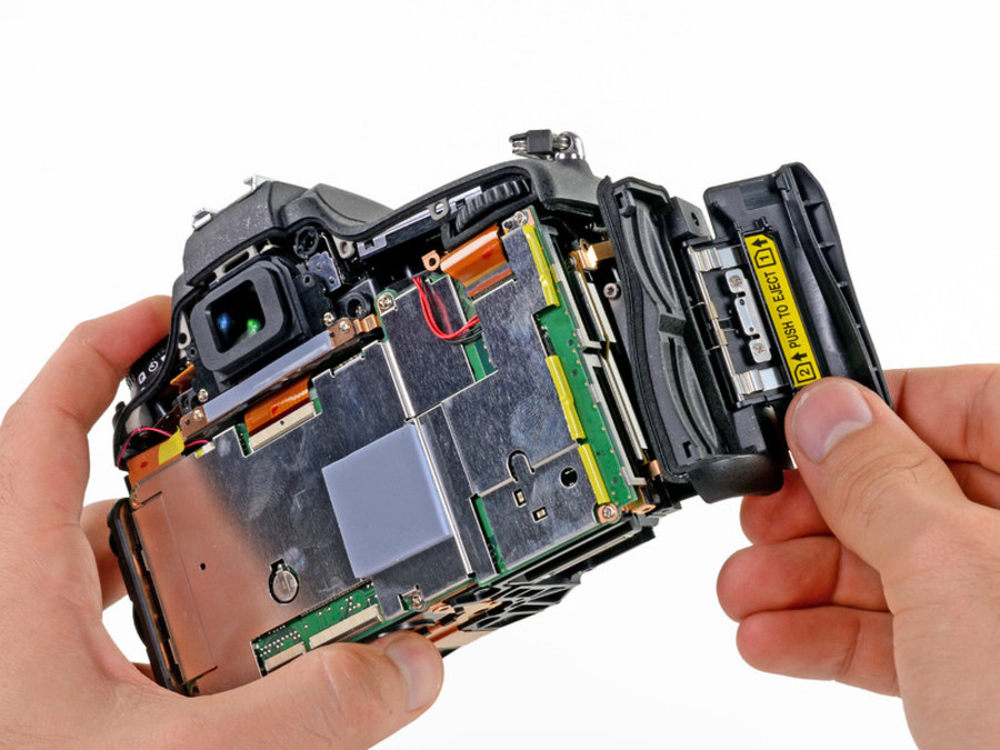

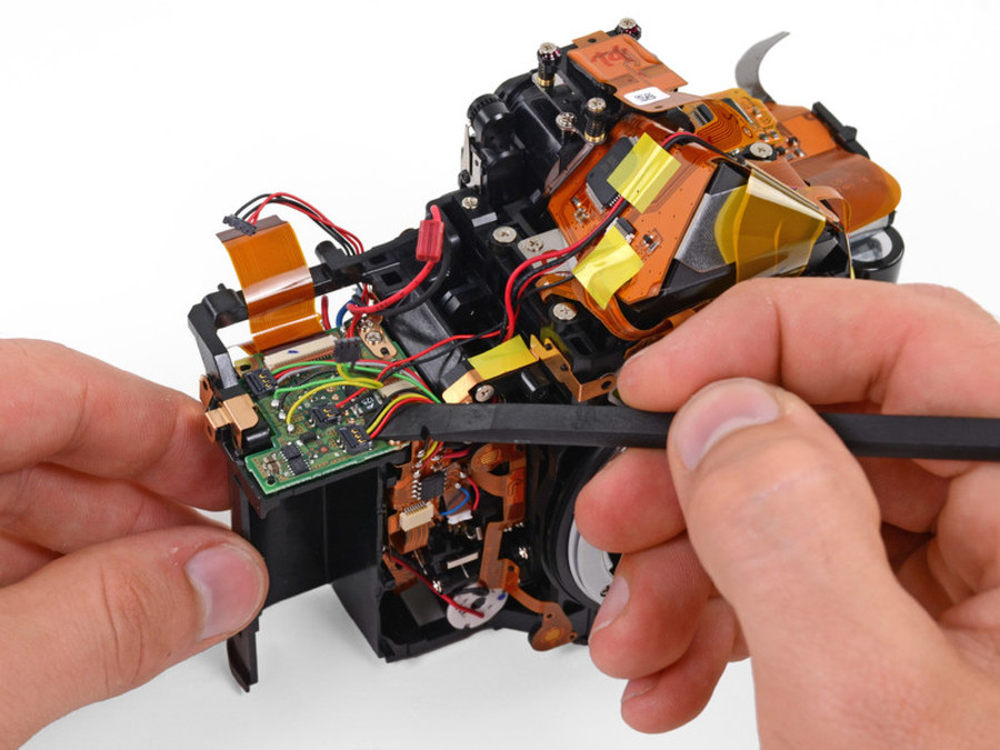

此时，我们已经可以看到大部分电路板了。
32/66
33/66

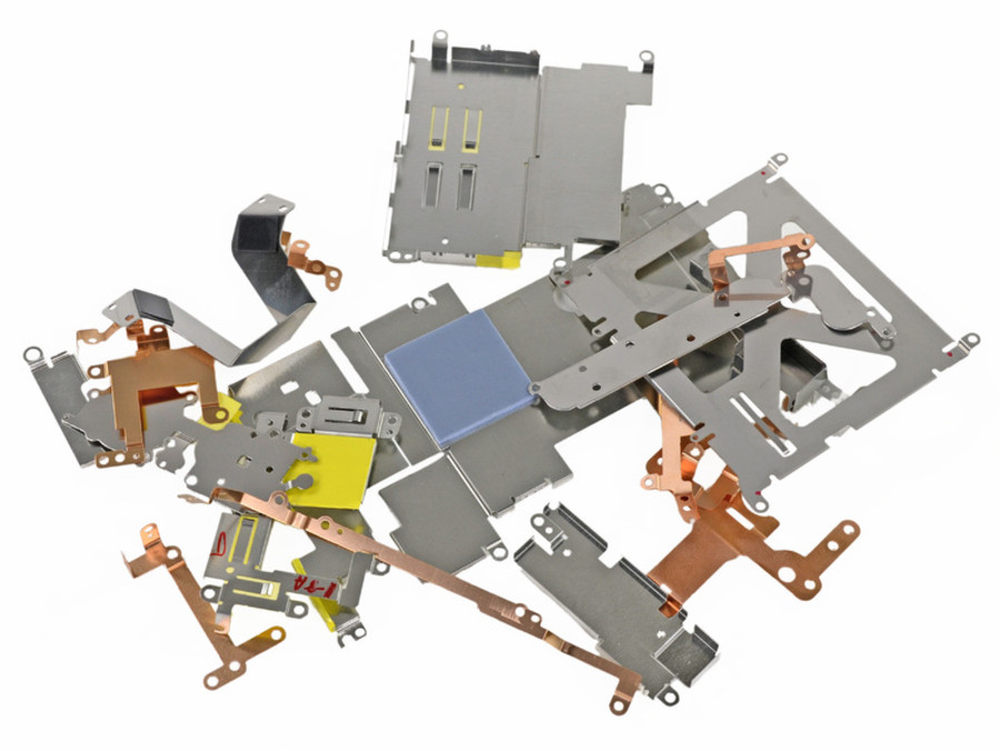

从尼康D600机身上拆下这么多的金属屏蔽板，对于数码相机来说这是必须要做的。
34/66

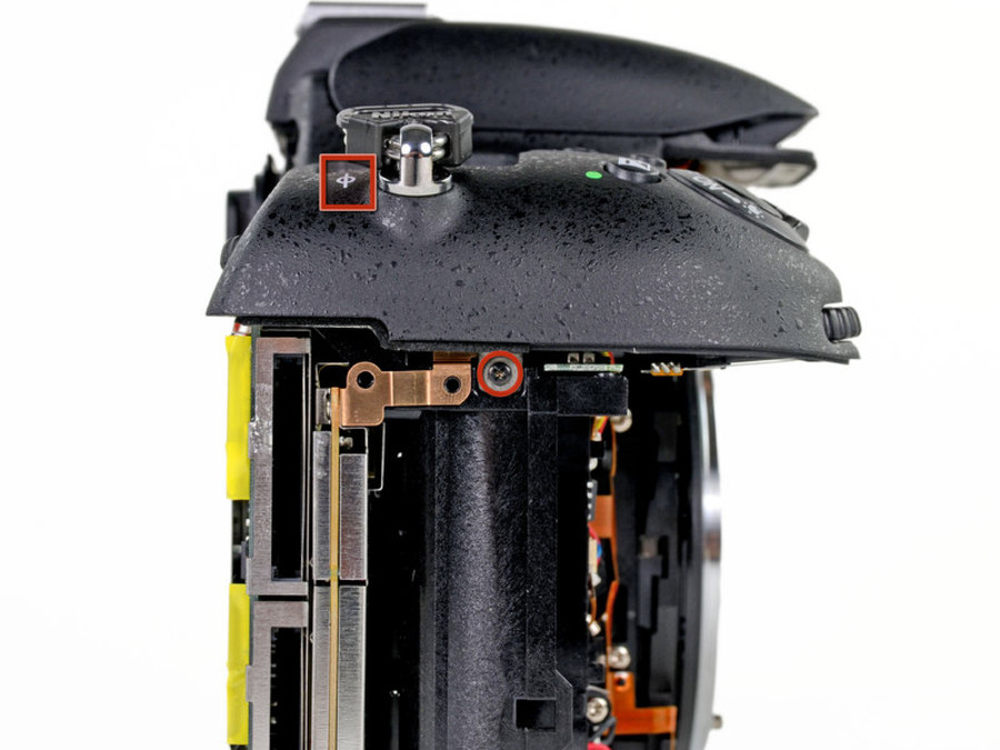

要想拿下尼康D600机身顶盖，我们需要拧下机身两侧较为隐蔽的螺丝。
35/66
这是另一侧的螺丝。
36/66

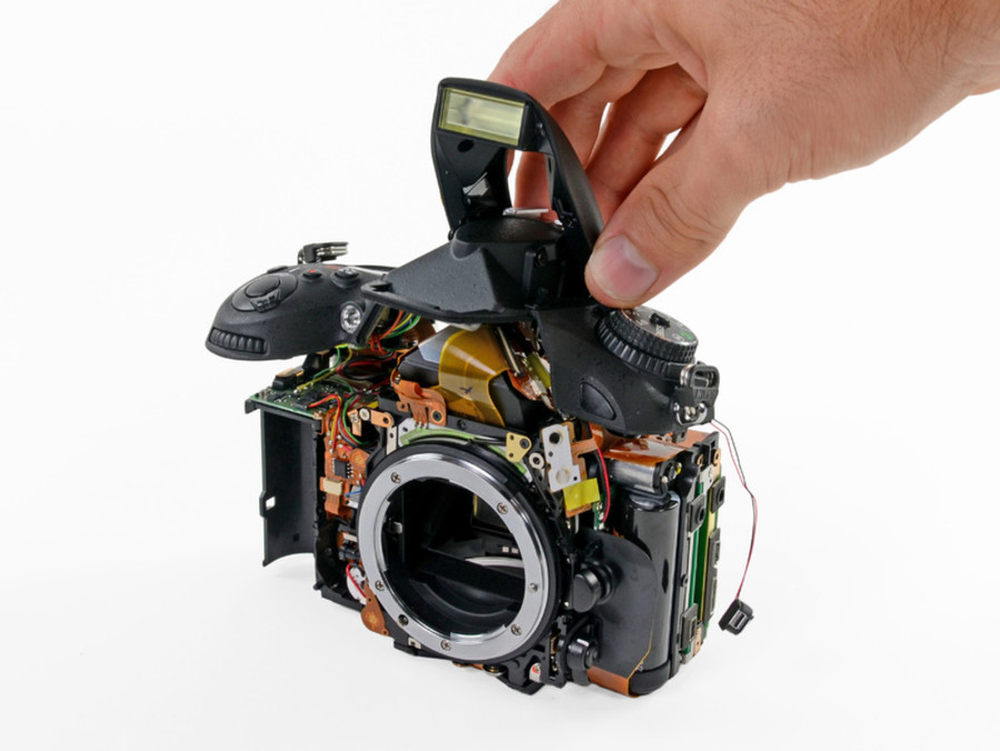

顶盖顺利取下。
37/66
翻过顶盖，我就可以看到里面的电路板。
38/66

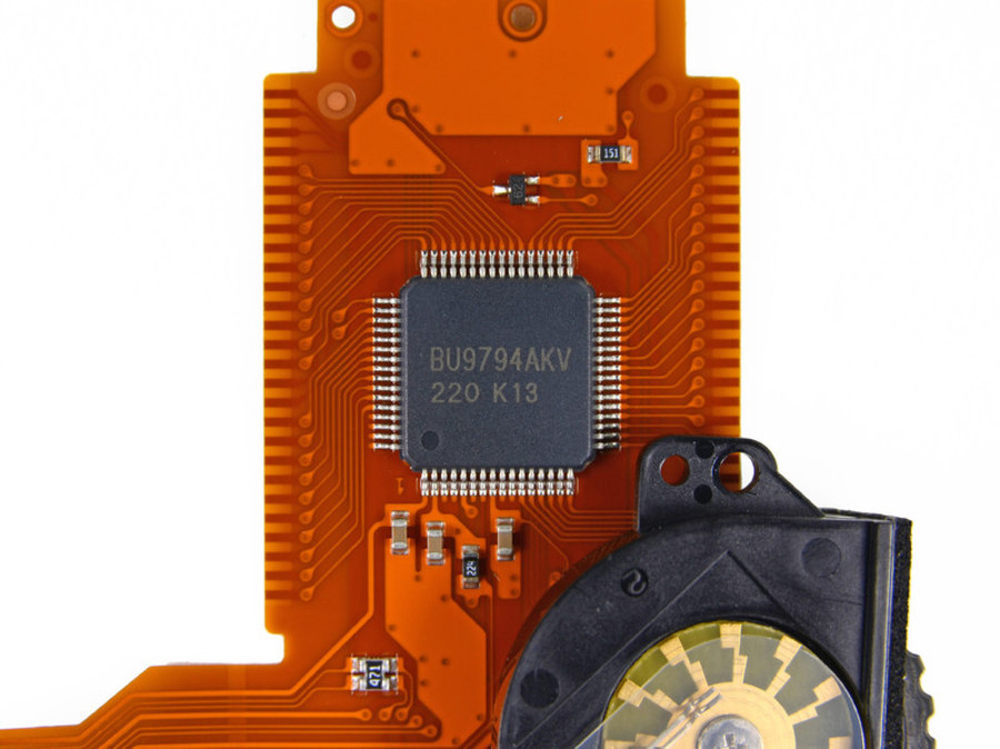

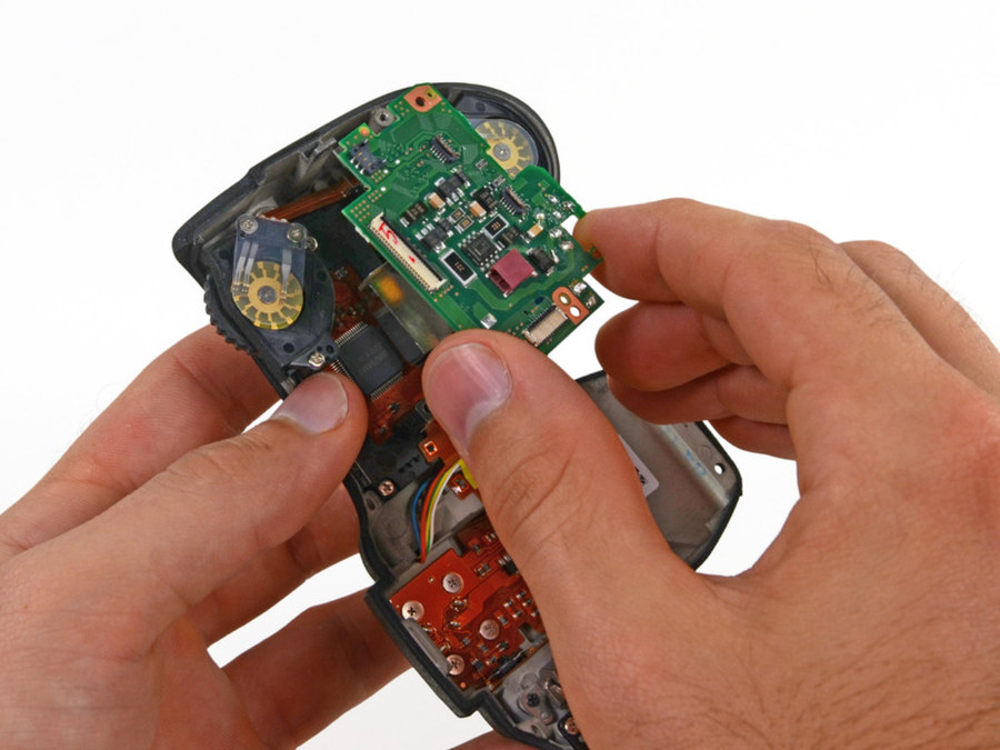

这是尼康D600顶盖内的电路板，我猜它应该是负责肩屏的。
39/66
从这个角度我们可以看到机身前后功能拨轮的内部样子。
40/66

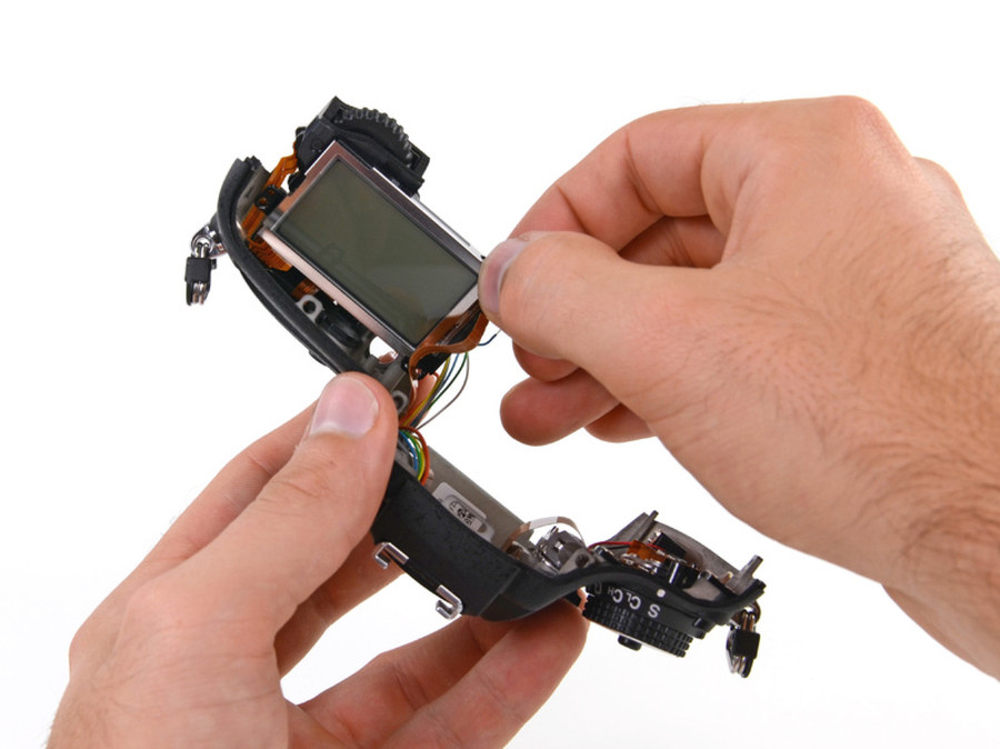

这个就是尼康D600的肩屏，我们把它取下来。
41/66

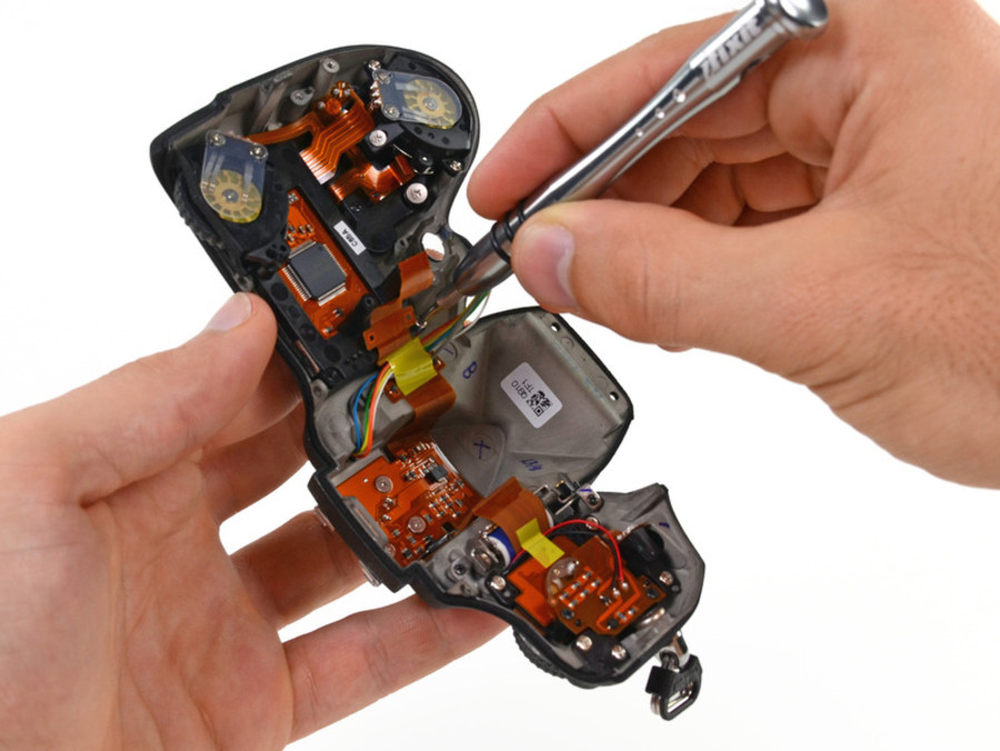

这个我猜应该是前后功能拨轮的控制元件。
42/66

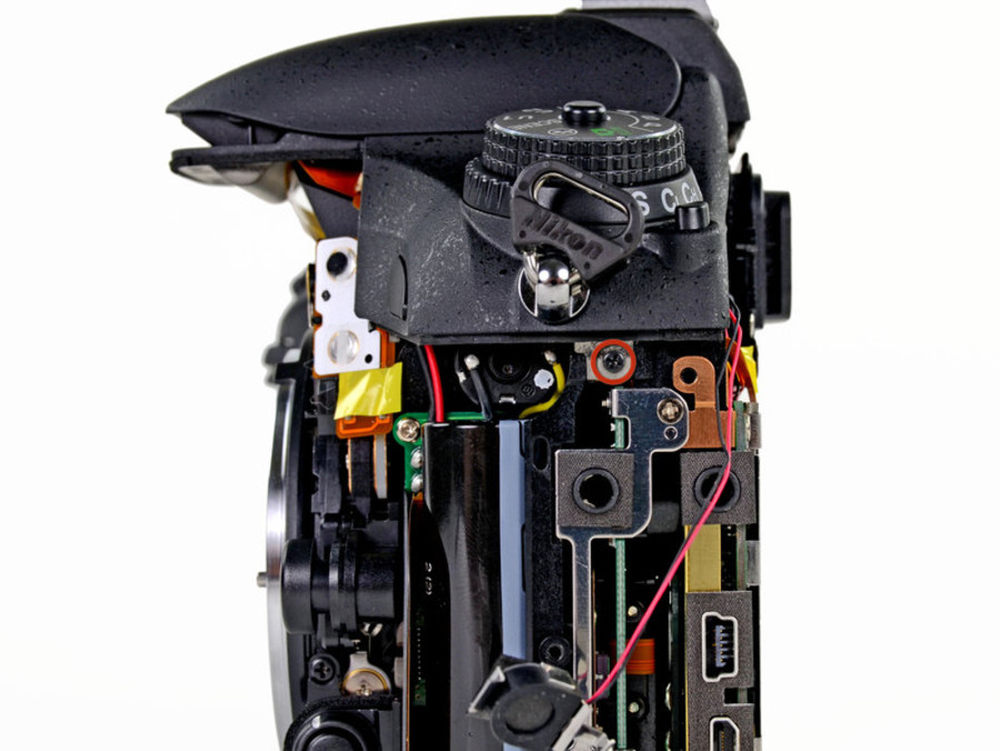

我们从机身内部这密密麻麻的排线和电路板就可以看出尼康D600绝对是数码相机的产物，这与当年老胶片机里面满是齿轮的景象真是完全不同啊。
43/66

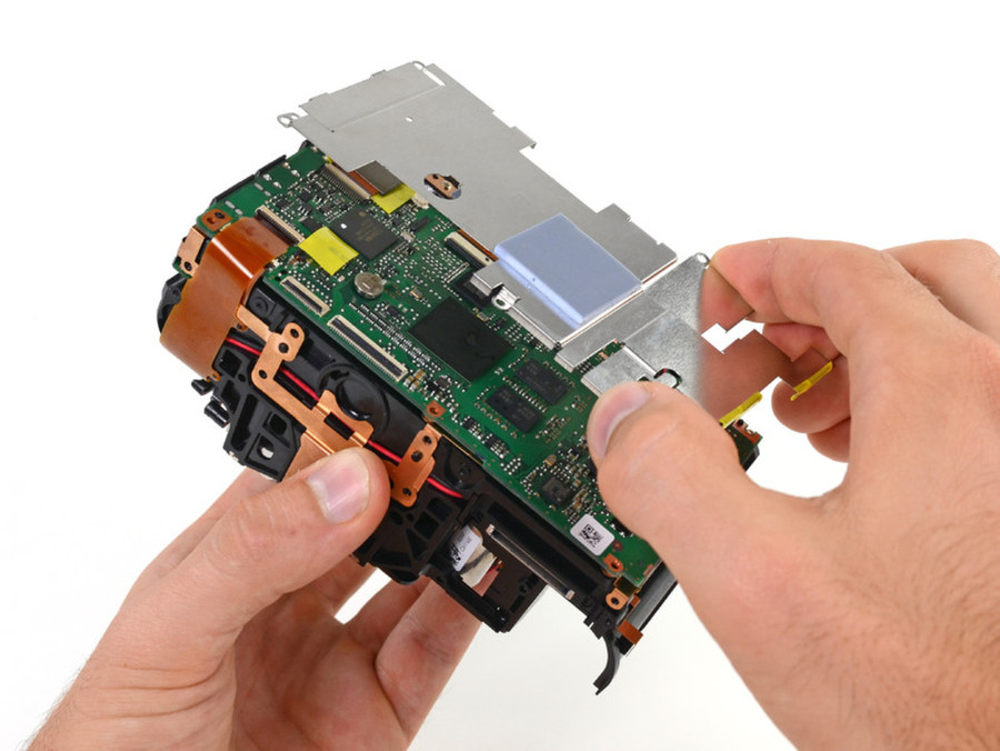

尼康D600机背电路板上面被覆盖了一整块屏蔽层，而下面就是CMOS传感器。
44/66
45/66

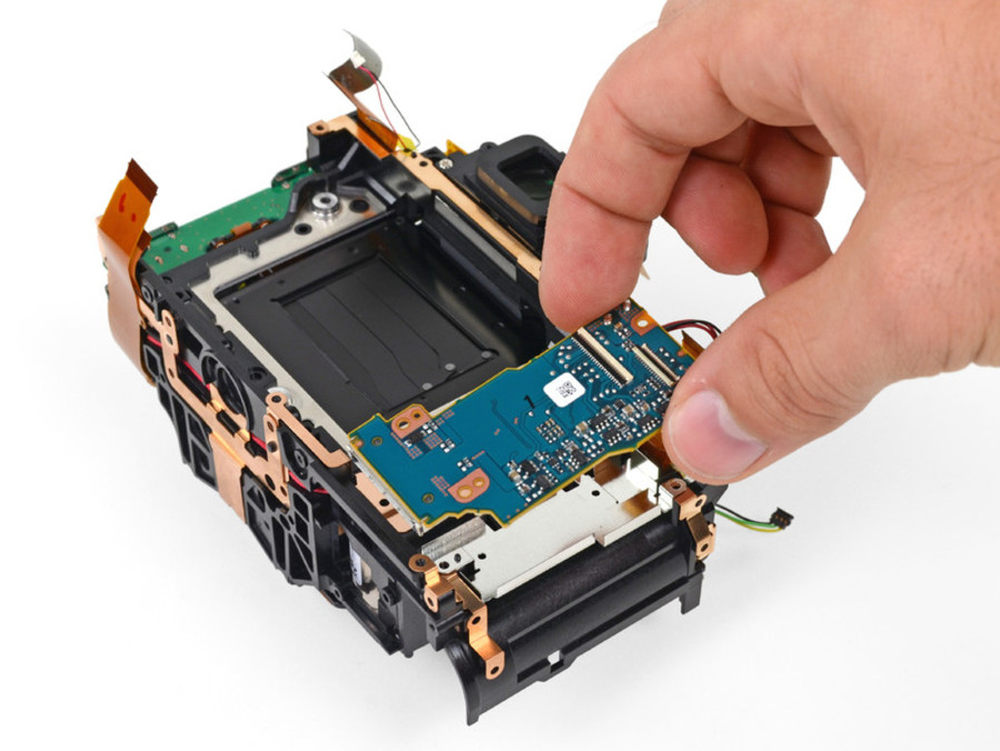

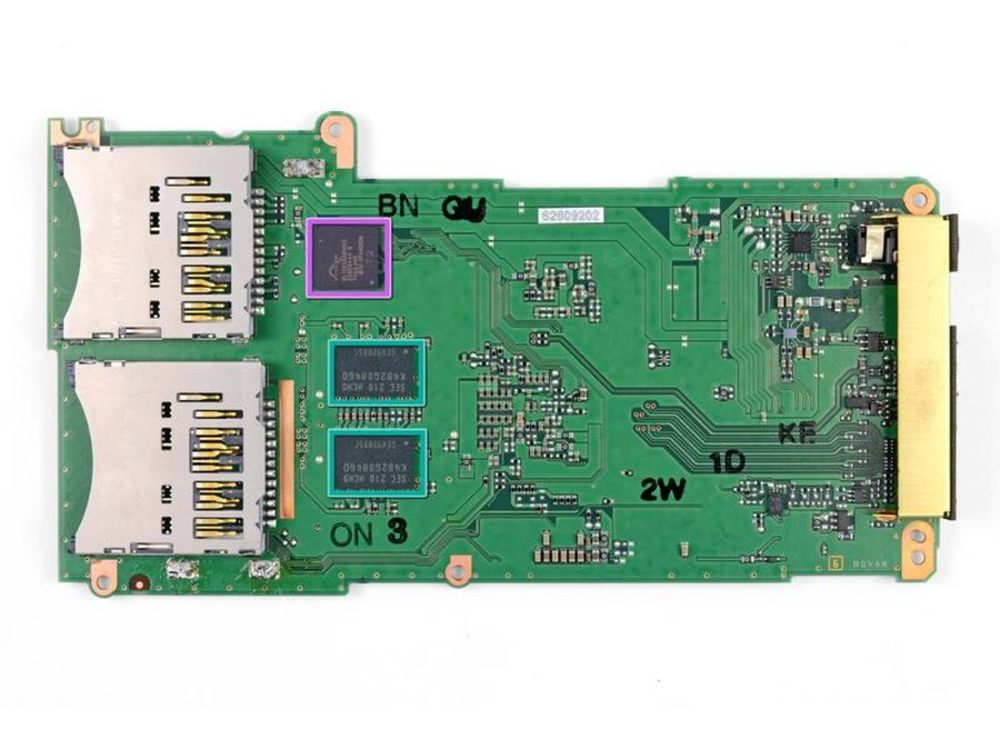

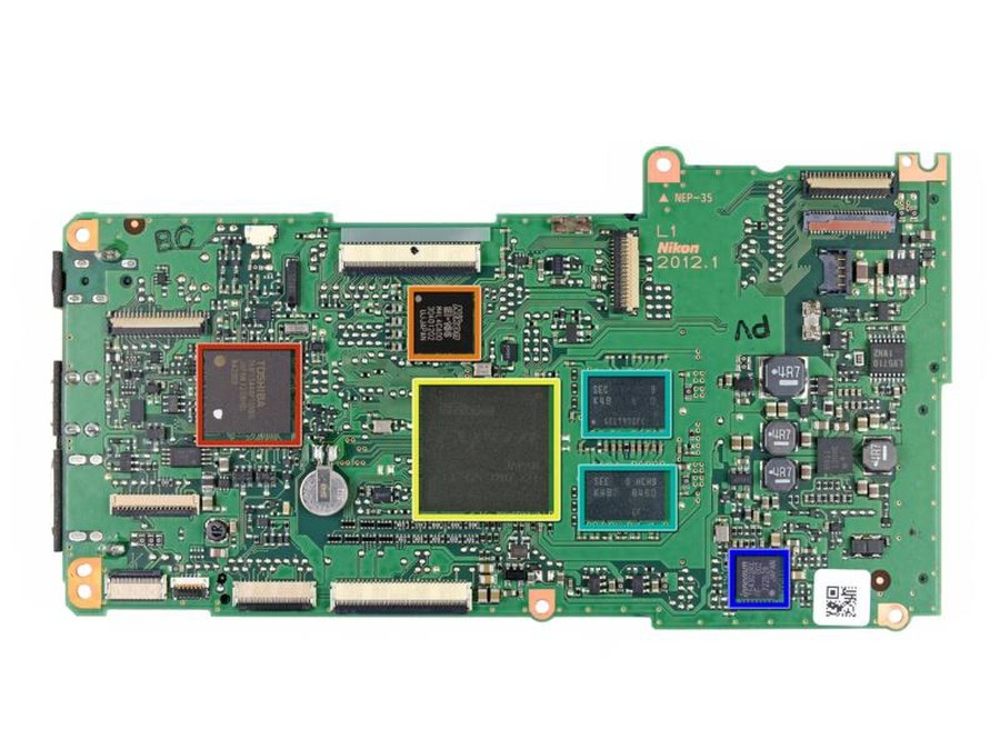

这就是尼康D600的主要电路板，上面包括了EXPEED 3影像处理器、机内缓存、存储卡控制器、以及许许多多我不认识的电子元器件。
46/66
尼康D600主电路板背面。
47/66
接下来我们就来拆卸尼康D600的CMOS传感器。
48/66

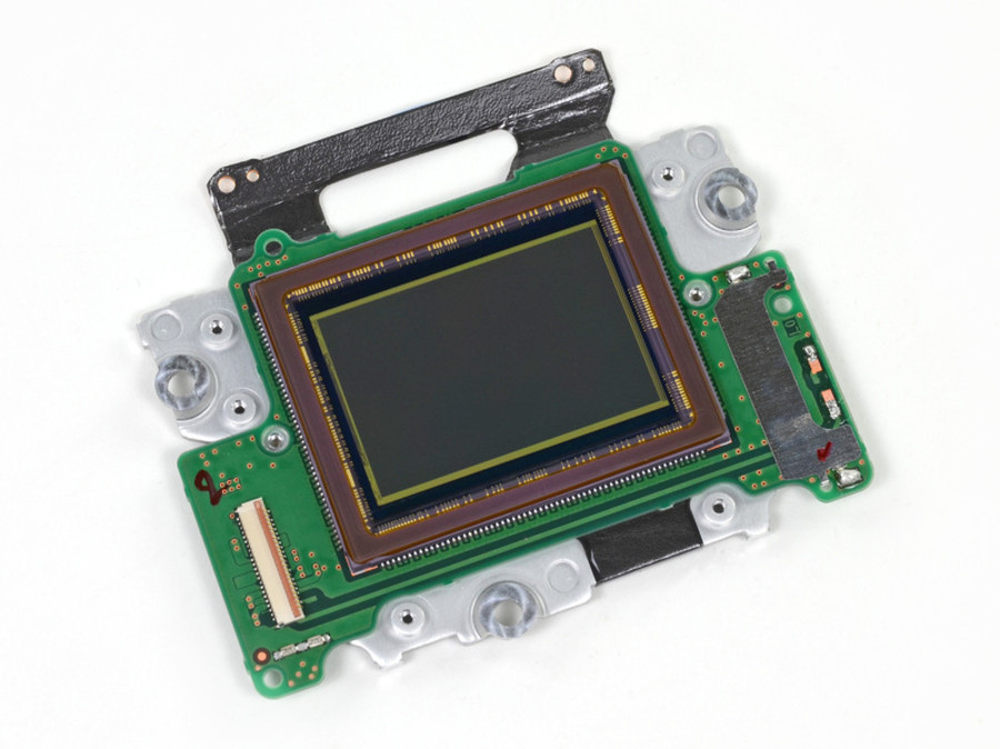

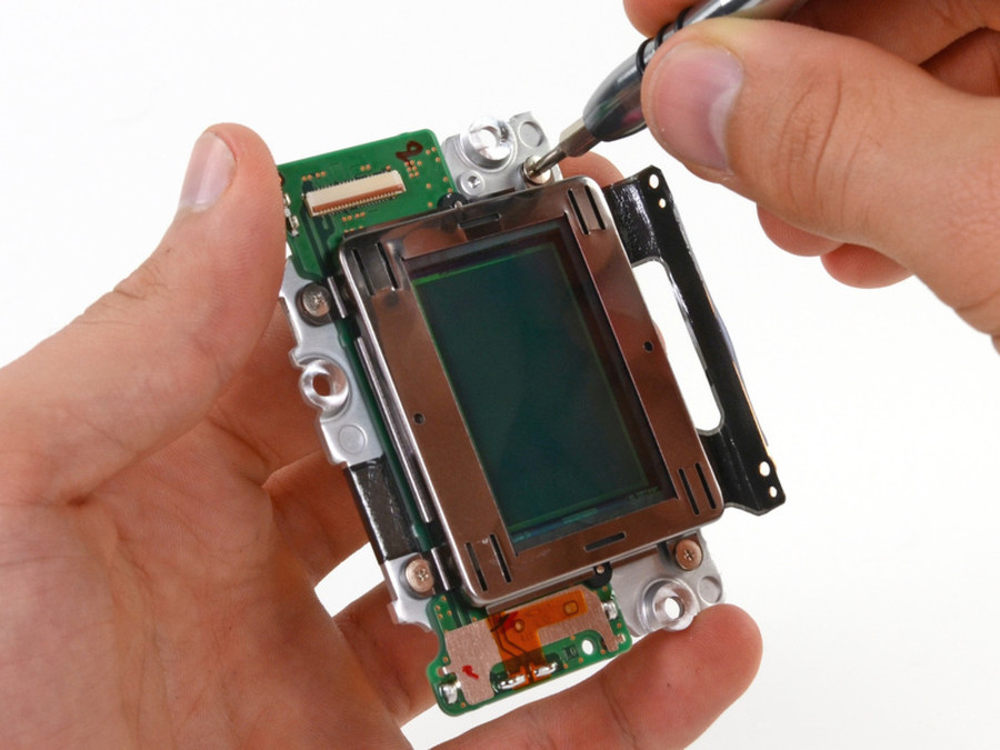

拧掉几个螺丝后，D600的传感器真身便出现在了眼前。
49/66
光把传感器拆下来仅是第一步，这位老外拆解大师还要把传感器进行分解。
50/66

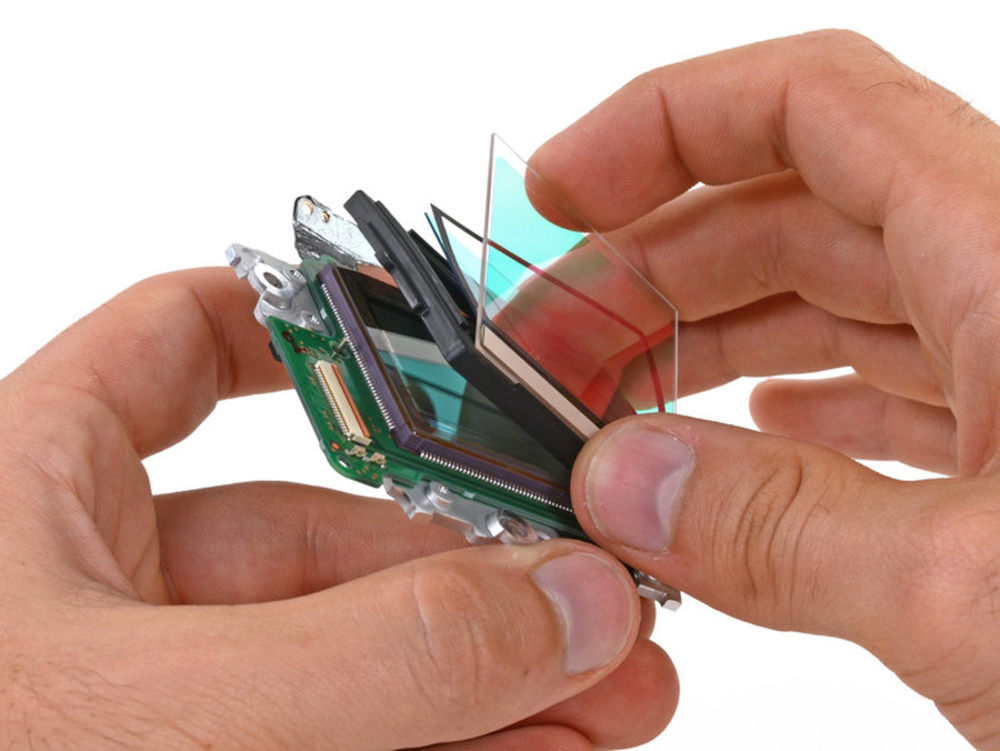

低通滤镜、红外线阻隔滤镜、CMOS传感器，这几个物件可不是轻易就能看到的，而且还是那么的清晰。我想，如果把D600的低通滤镜拆掉，那该机的照片分辨率是否可以达到D800的水准呢？有兴趣大家可以试试看哦：）
51/66
这就是CMOS传感器的裸奔照片，在它的前面已经没有任何滤镜了。
52/66

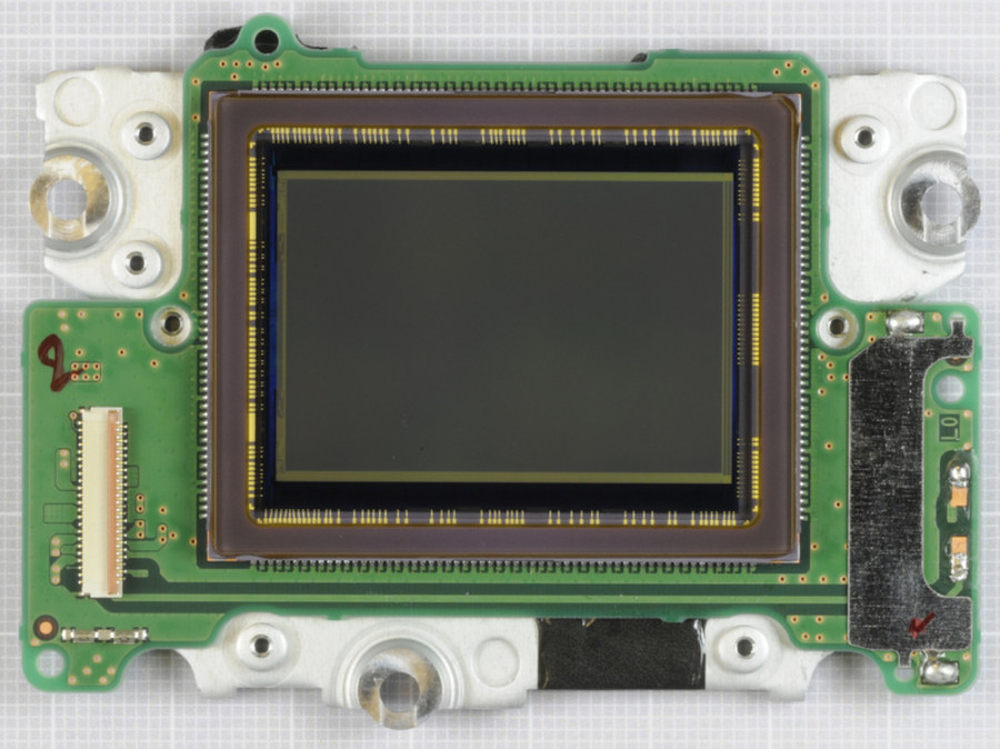

尼康D600的传感器为2400万像素。
53/66

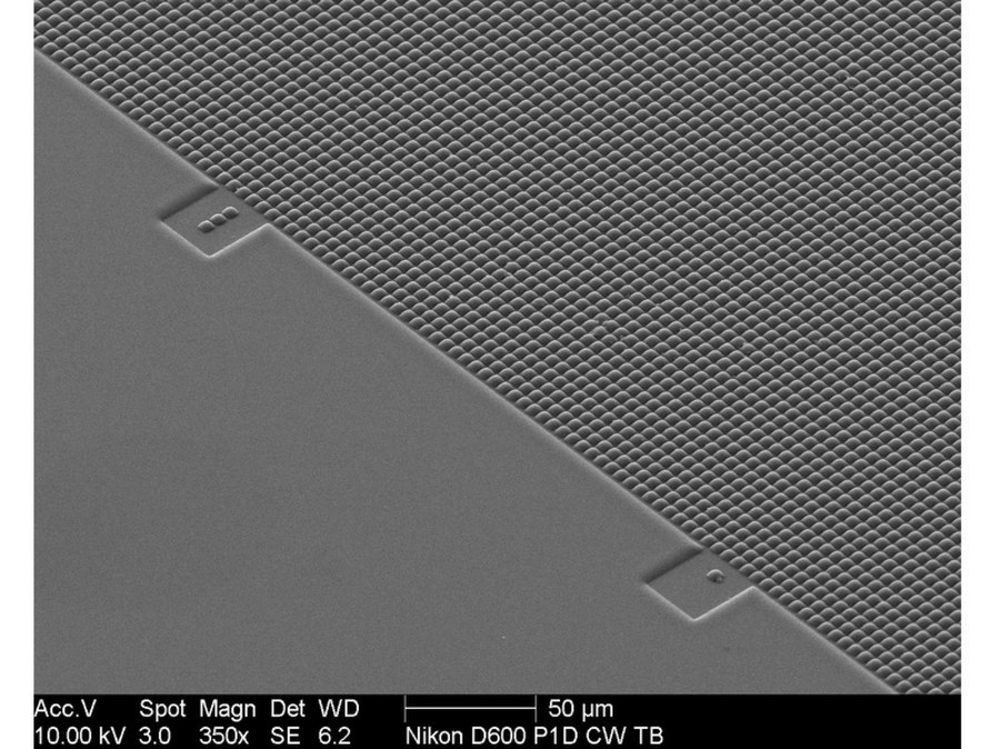

大师就是大师，光拆了尼康D600传感器还不死心。他们用350倍的放大镜为我们扫面出了一幅这枚CMOS传感器的一角。
54/66

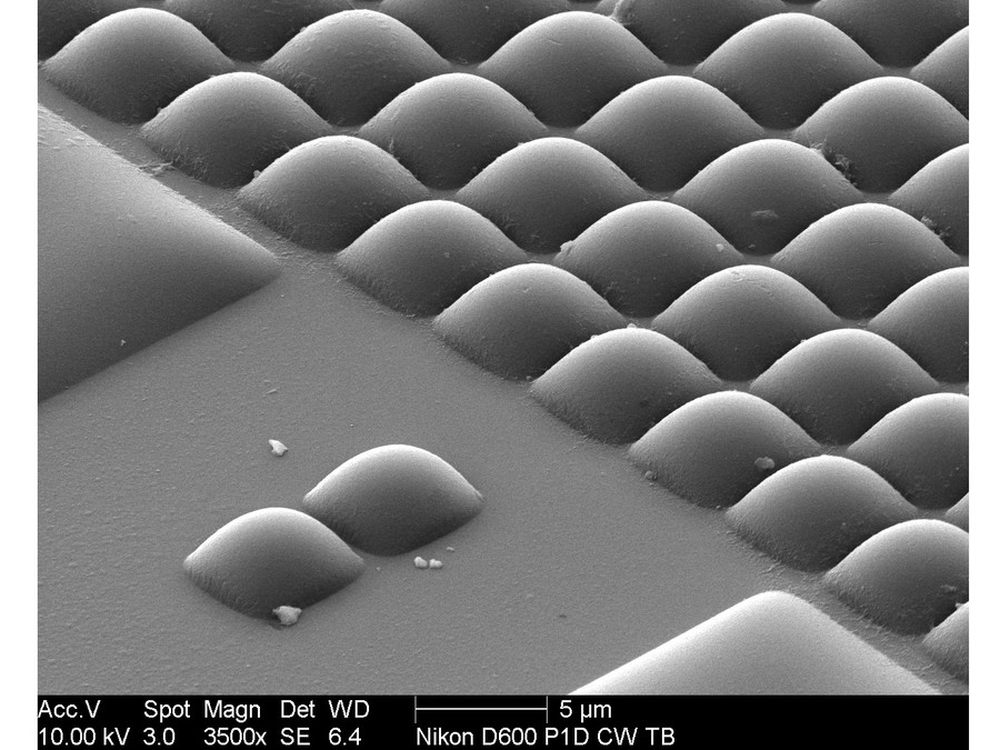

这是放大到3500倍的扫面照片，我们可清晰看到尼康D600传感器上的像素点形状。其实我也是头一次看到这东西啊，有点小小的激动。
55/66
尼康D600传感器像素的排列格式，典型的CMOS像素排列格式。
56/66

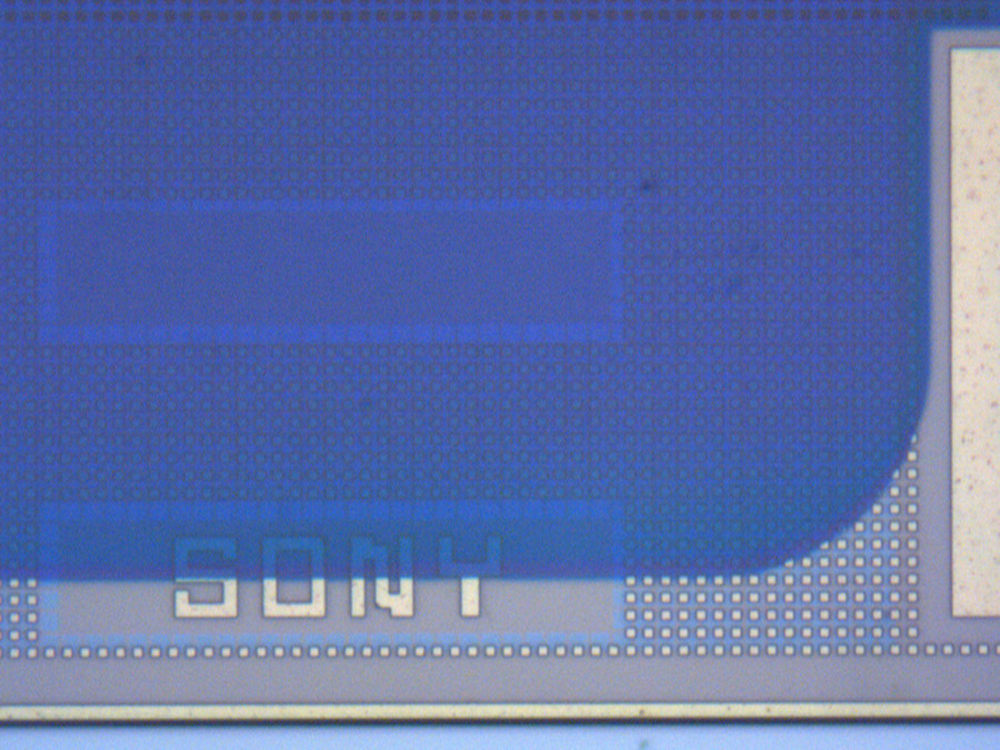

大家都说尼康单反是索尼给提供CMOS传感器，这回可算找到证据了。
57/66
全方位看完了尼康D600的传感器，我们的拆解还需要继续进行。
58/66

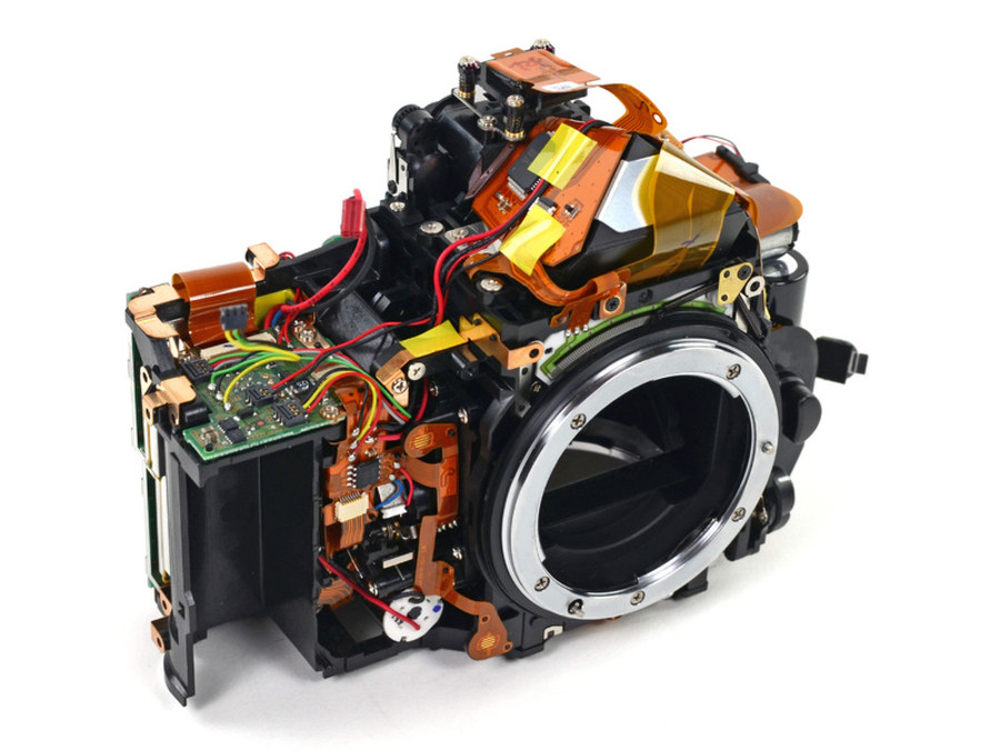

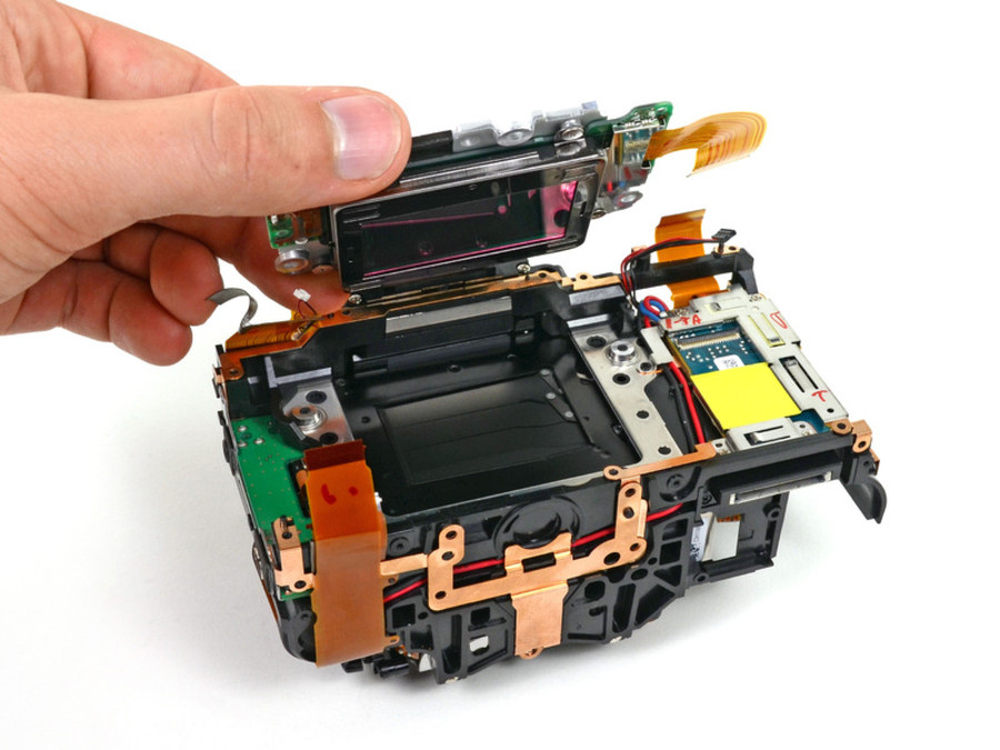

取掉传感器后，我看到了尼康D600的快门组件。
59/66

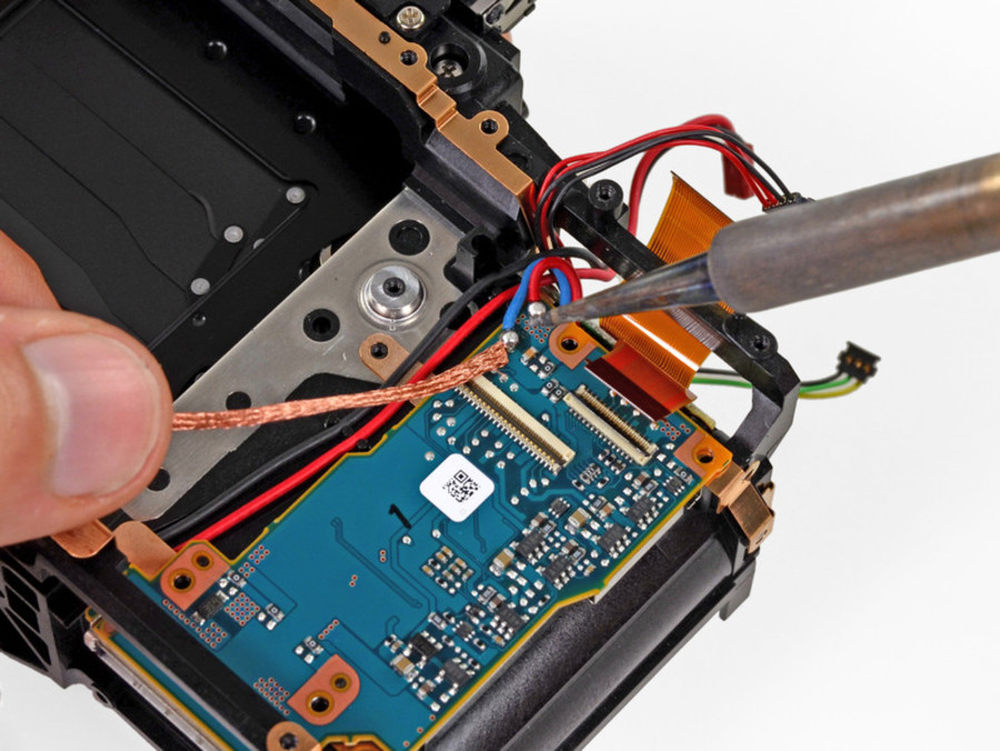

拆掉机身上的排线连接接口。
60/66

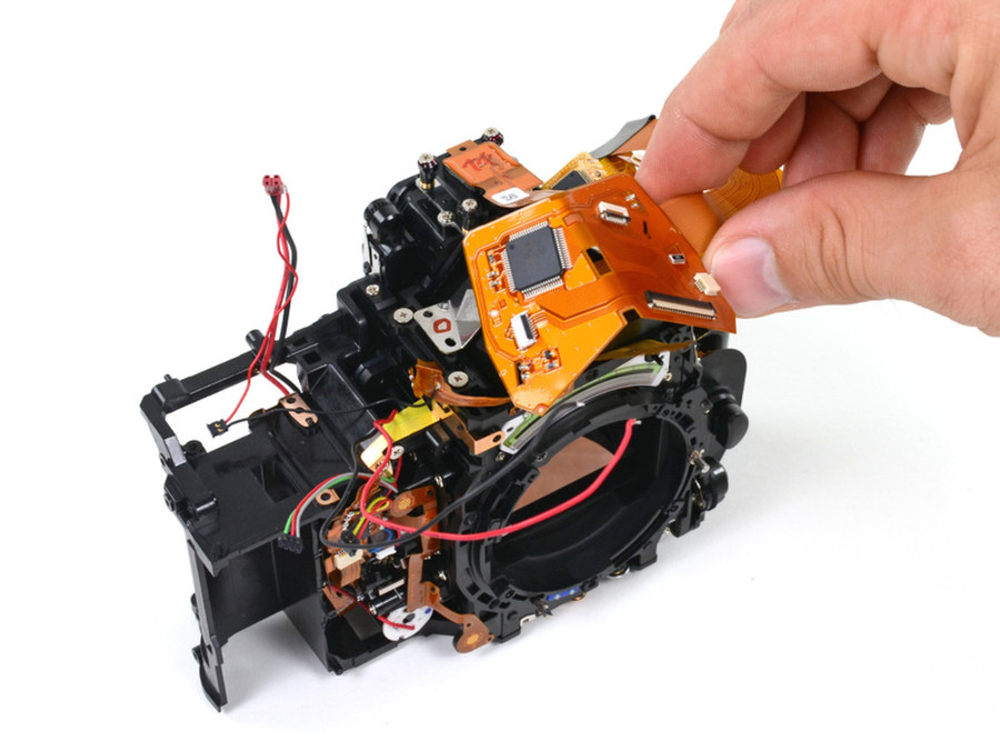

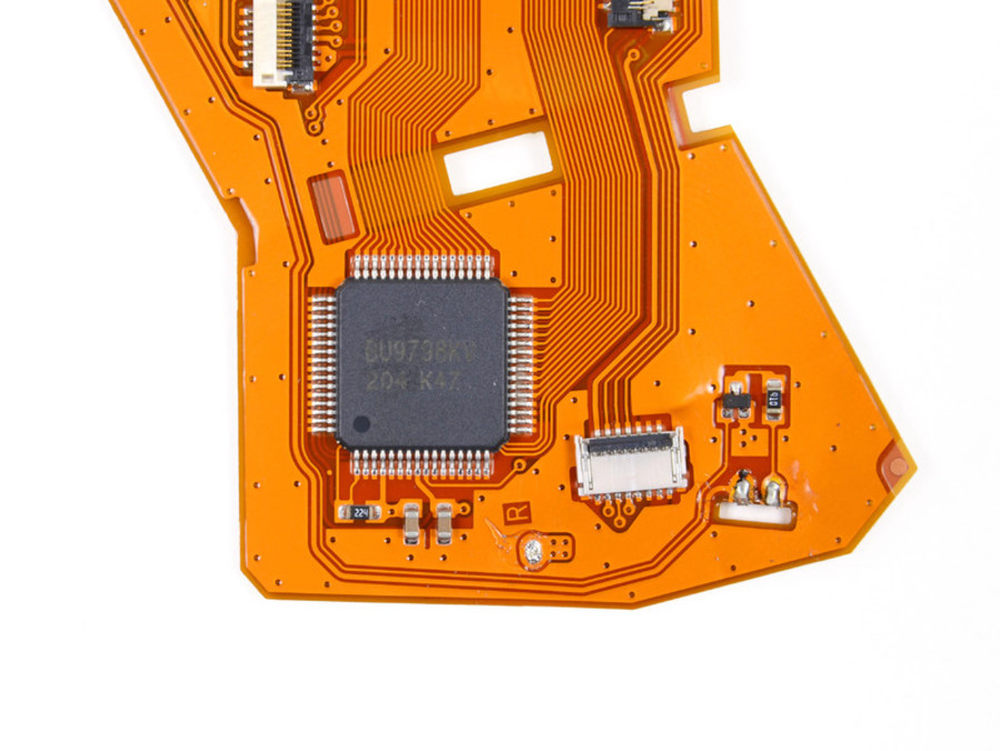

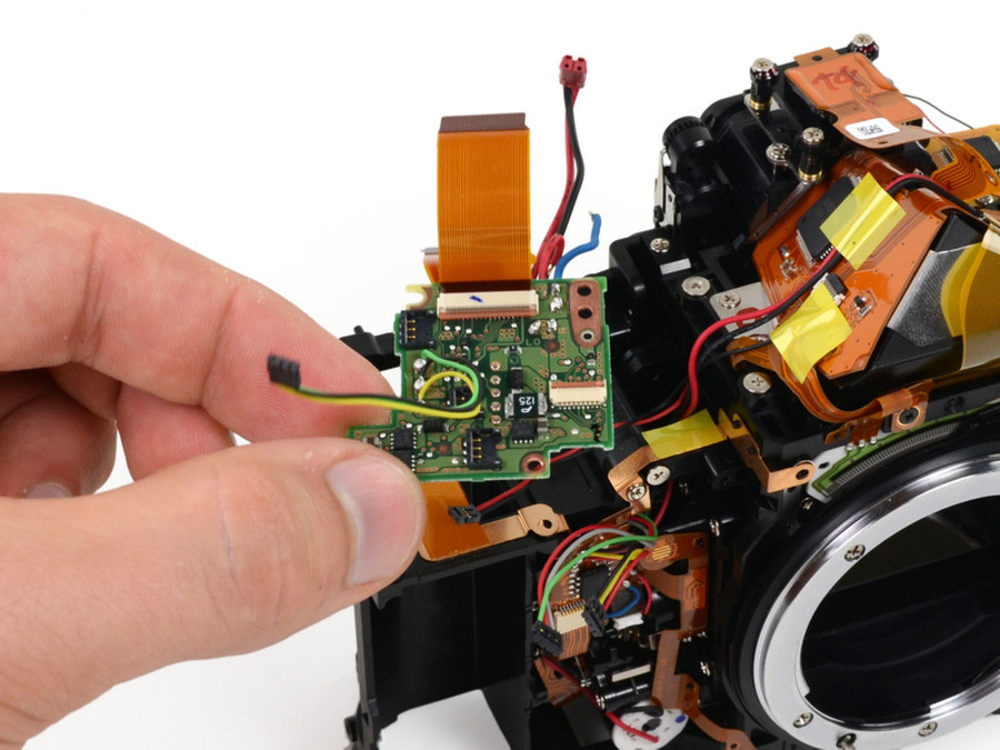

又拿掉了一个电路板。
61/66

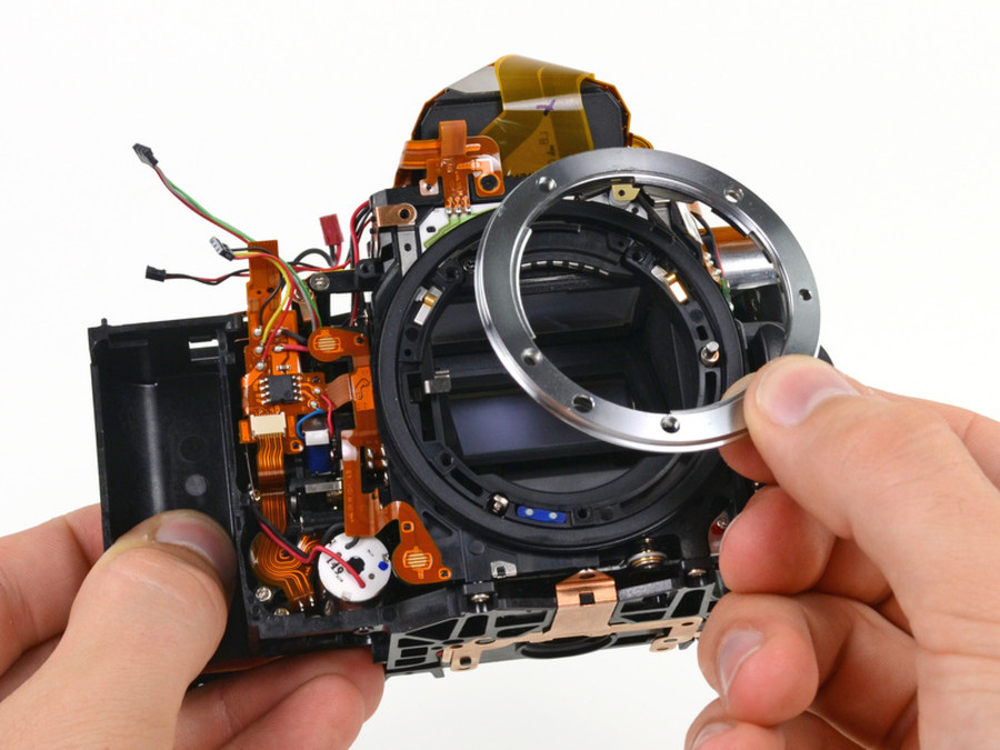

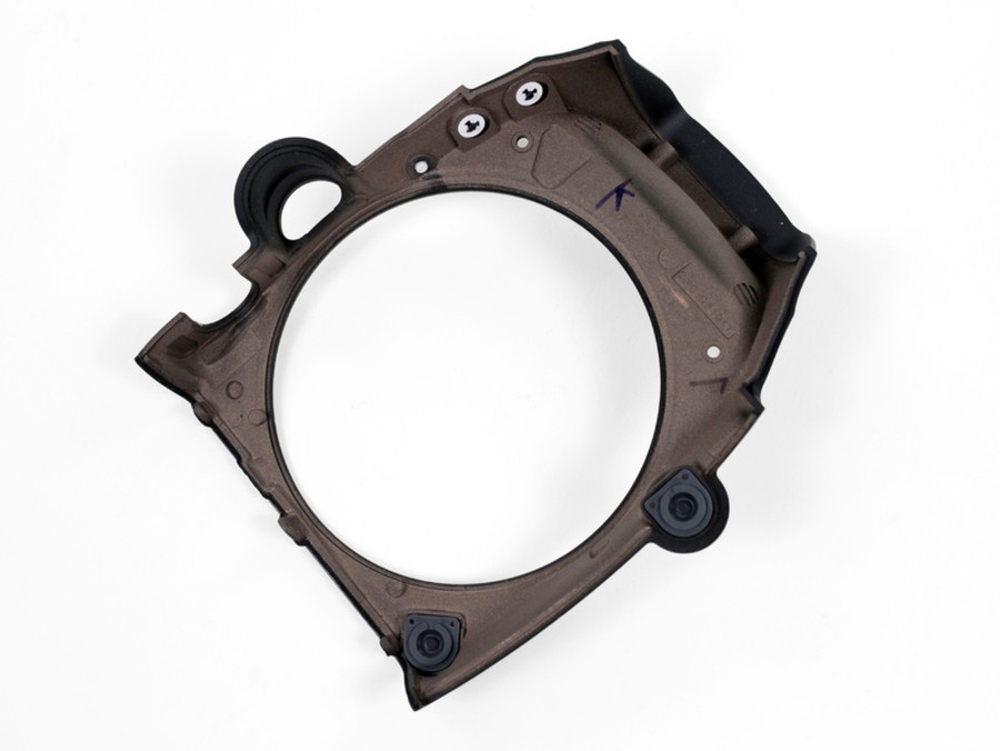

拧下尼康D600金属卡口上的几个螺丝。
62/66
63/66
64/66

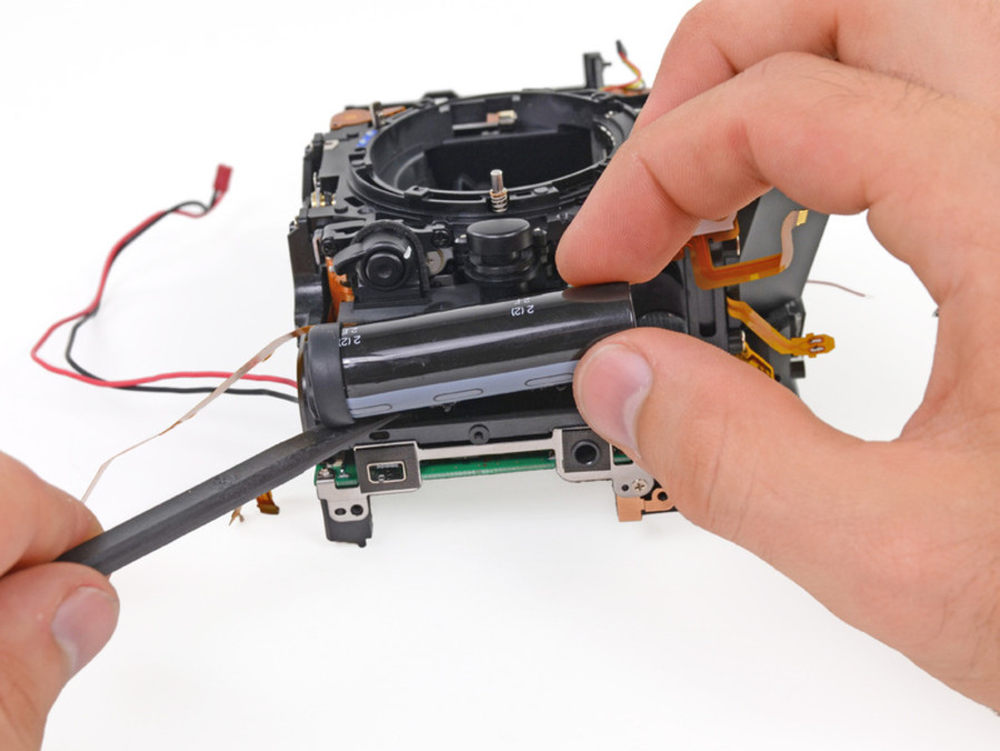

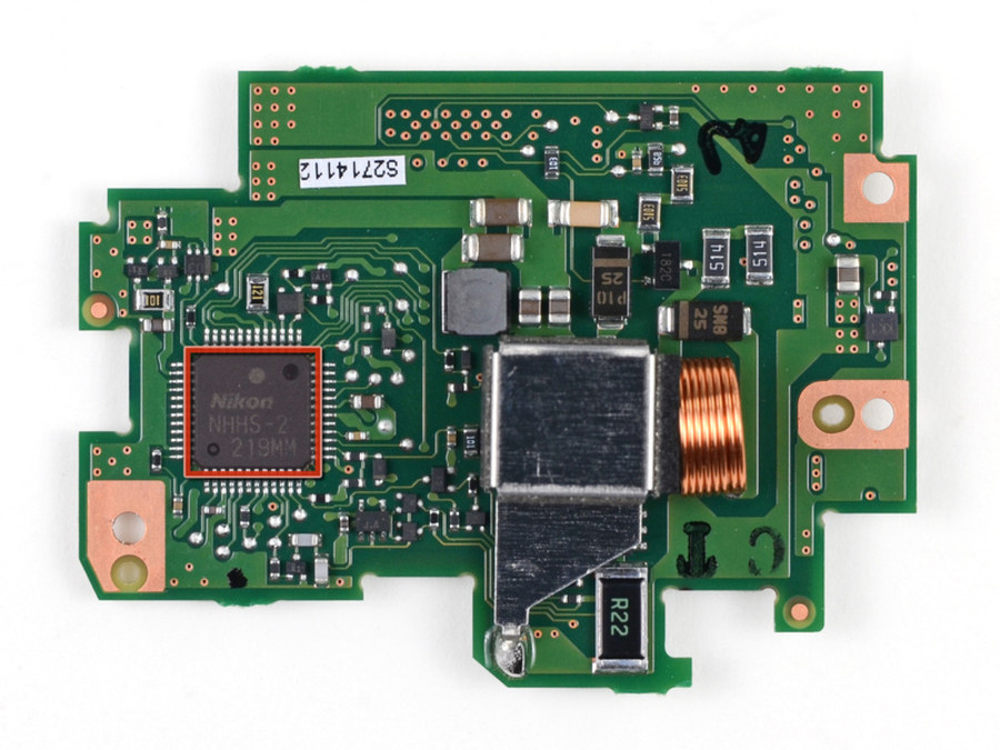

这个看似很眼熟啊，没错是电容。它的作用是为尼康D600的机顶闪灯储备电能，对于闪光灯来说这是不可缺少的。
65/66

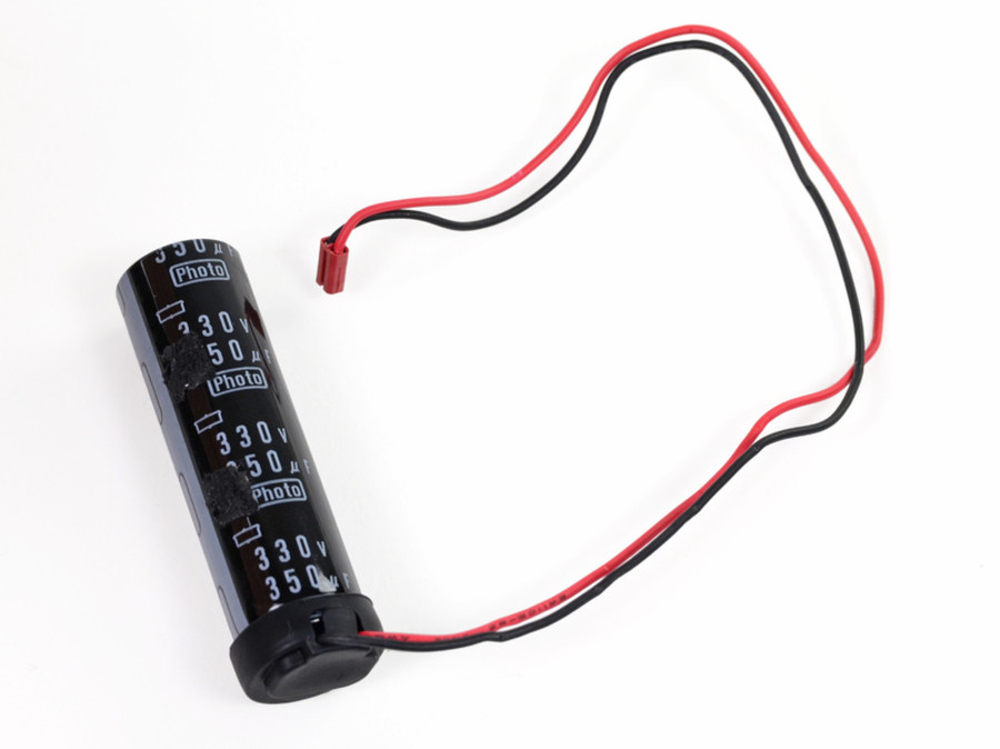

350μ 300V耐高压电容，还是PHOTO专用啊。不知道把这东西焊到功放电路上，对声音是否能有正面提升，就像尼康单反一样，解析度高，音色洪亮。
66/66

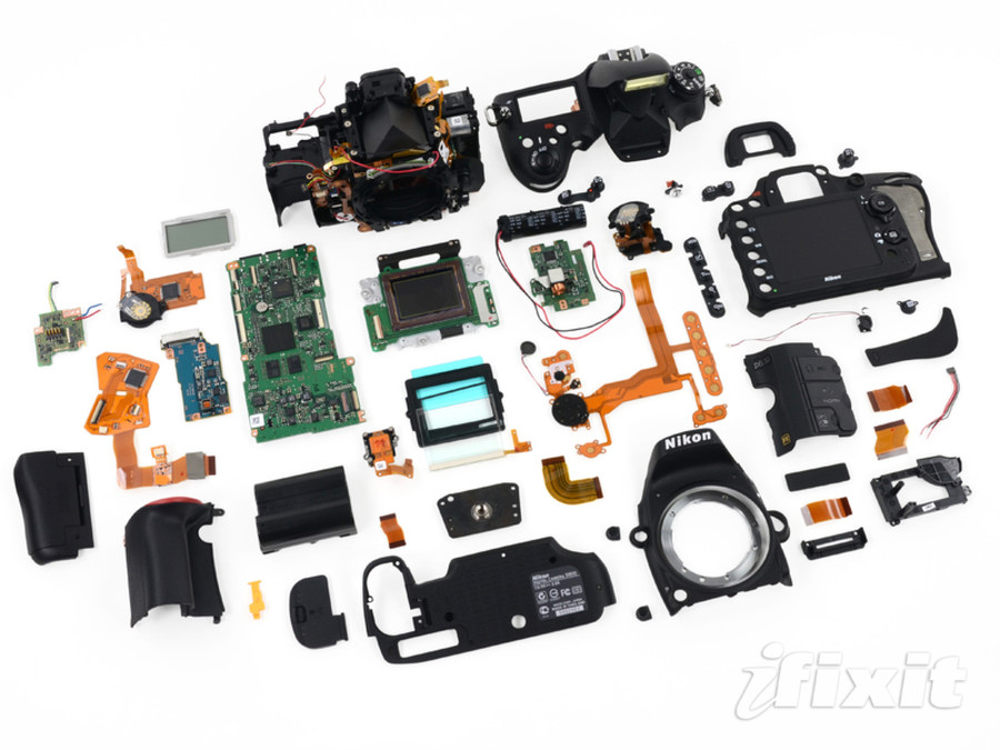

这就是从尼康D600身上拆下的全部零件，是不是非常壮观呢。对于单反来说，其内部精密度要超过任何一款数码产品。我想即便是工艺水平较高的苹果IPHONE或IPAD，估计也不会有那么复杂，零件那么多。■
