做工最好一体机 21.5英寸苹果iMac拆解
1/28
苹果产品一向受人关注，在iMac开卖的第一天网上便爆出拆解图，不过几张光线昏暗噪点满屏的图实在难解诸位心头之痒，还是良心网站ifixit的大图更靠谱，如此以来我们便能将iMac看个明白研究个透彻。今天我们就来看看这台21.5英寸iMac的详细拆解。（图片来源：ifixit）
2/28

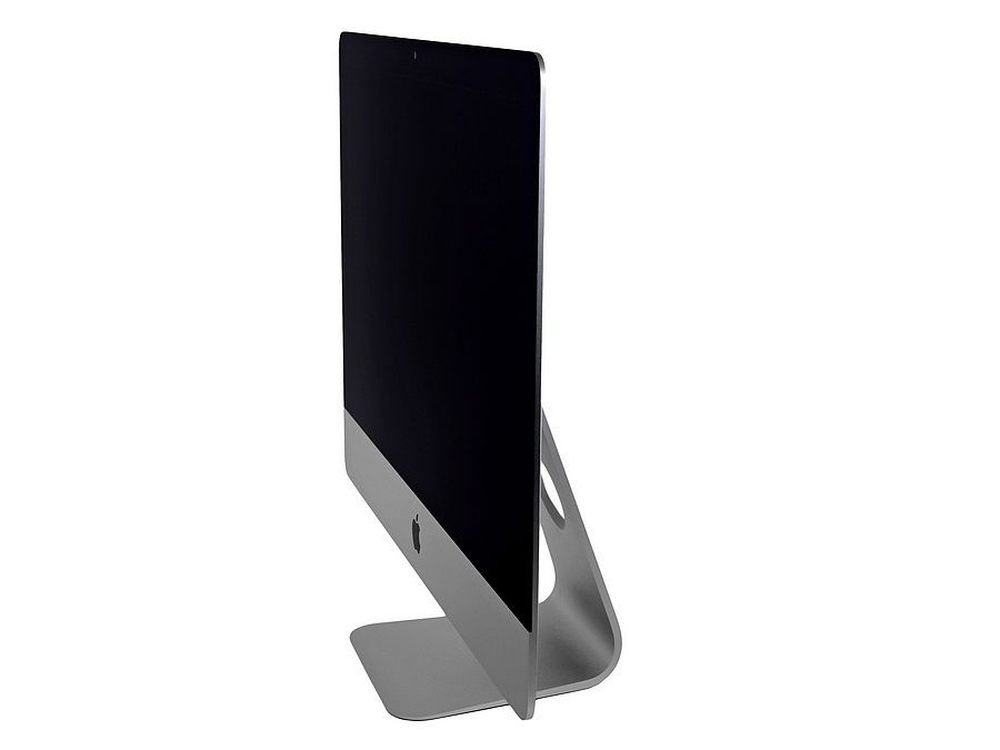

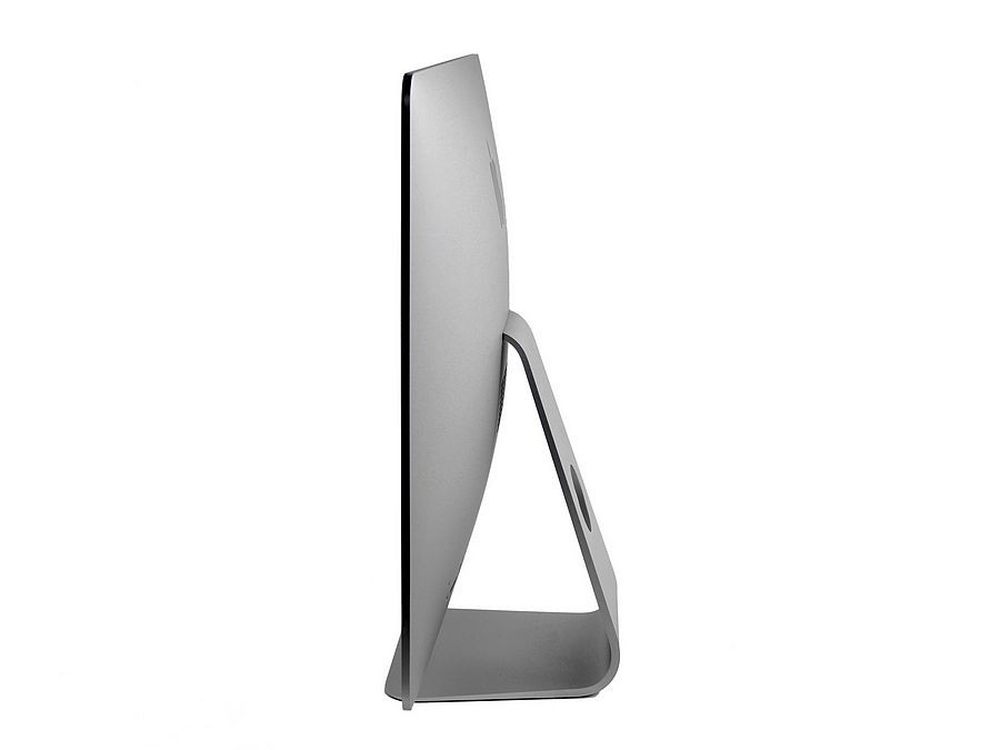

21.5英寸iMac整体外形，边框显得非常薄。
3/28
这台被无情拆解的21.5寸iMac配置如下，2.7GHz四核Intel Core i5处理器，6MB L3缓存，8GB内存，1TB硬盘（5400rpm），NVIDIA GeForce GT 640M显卡，4个USB3.0接口、2个Thunderbolt接口，802.11n Wi-Fi及蓝牙4.0。
4/28

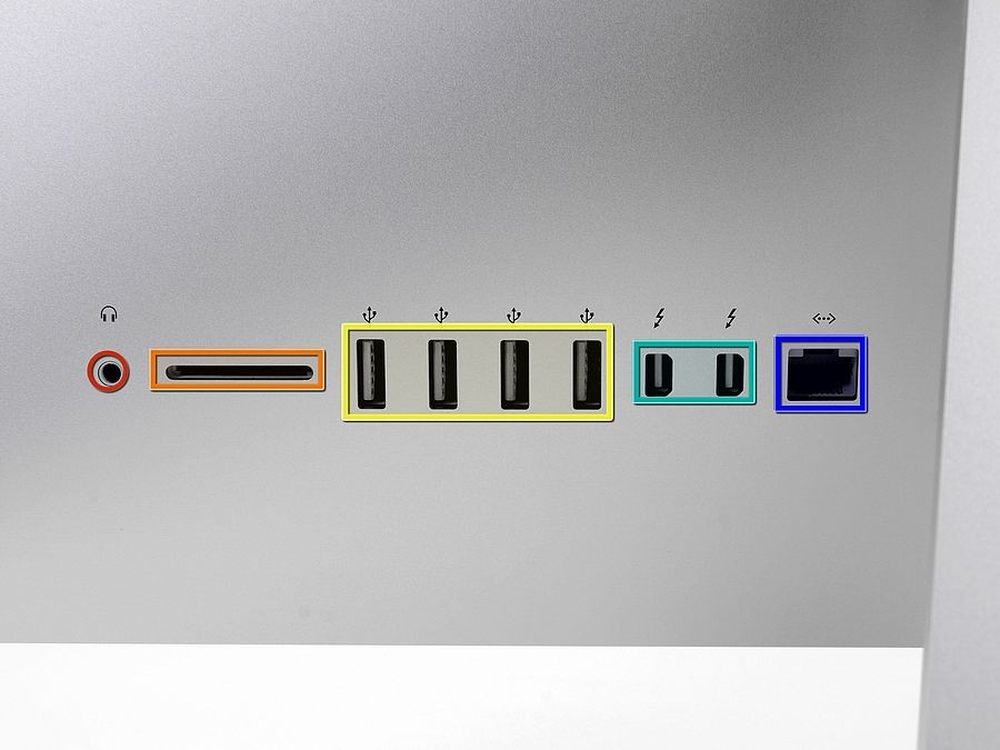

21.5英寸机身接口相比27吋版没有太大变化，该有的接口也都一应俱全。
5/28

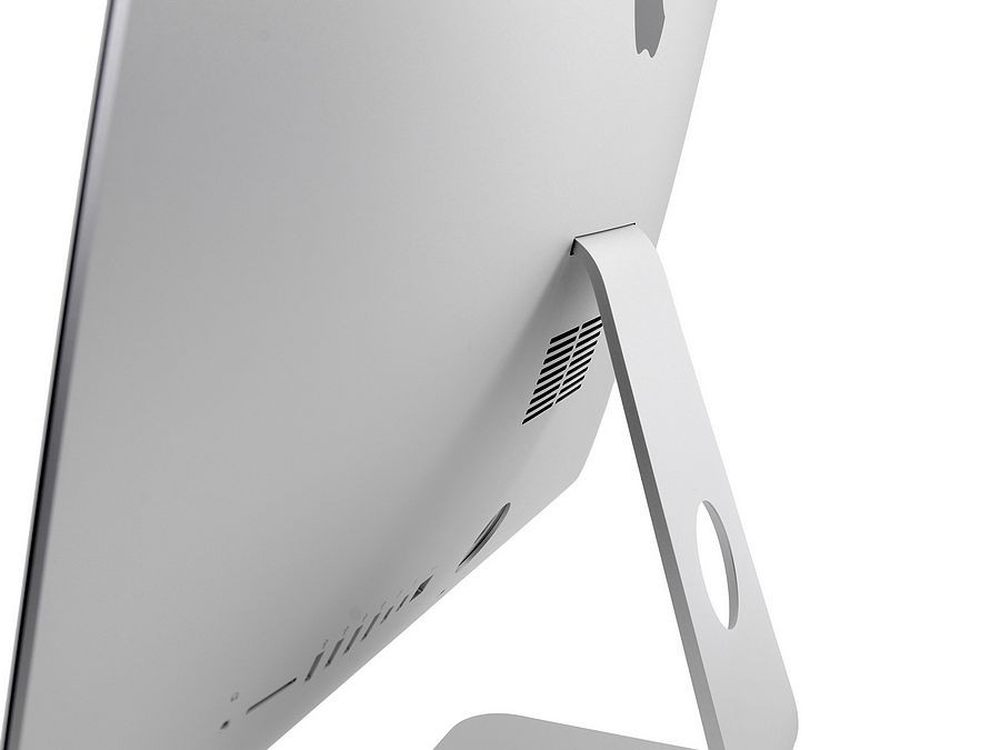

金属支架是iMac机身的重要组成部分，它的强度直接关乎机身放在桌面上的稳定性，在近来的几款iMac作品上都制作精良。
6/28

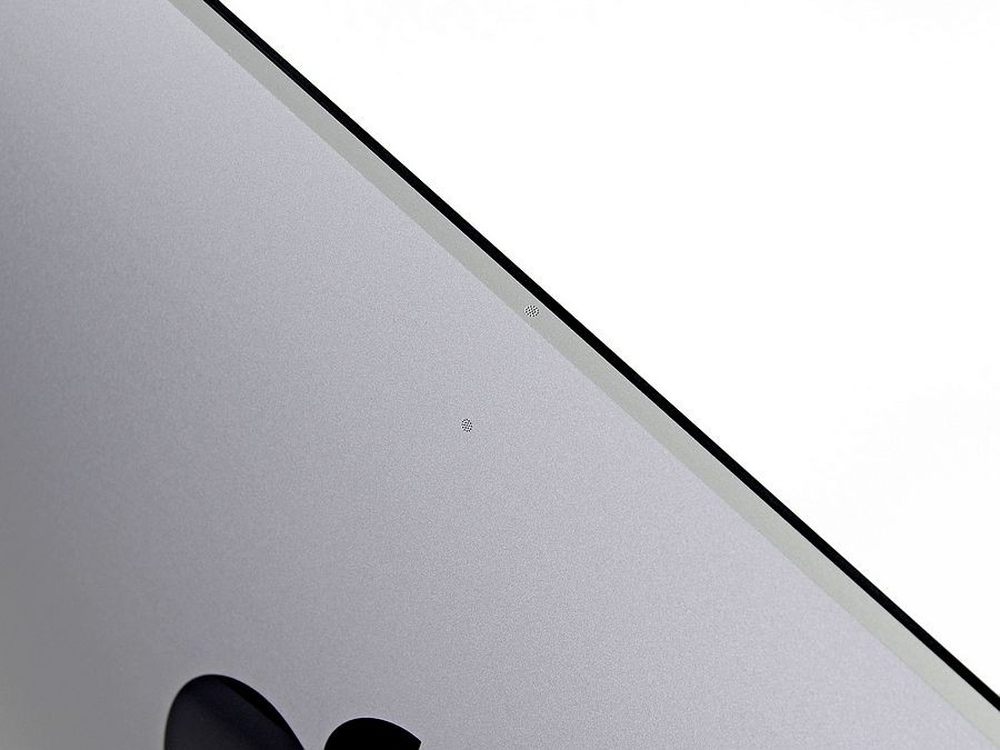

麦克风细节。
7/28

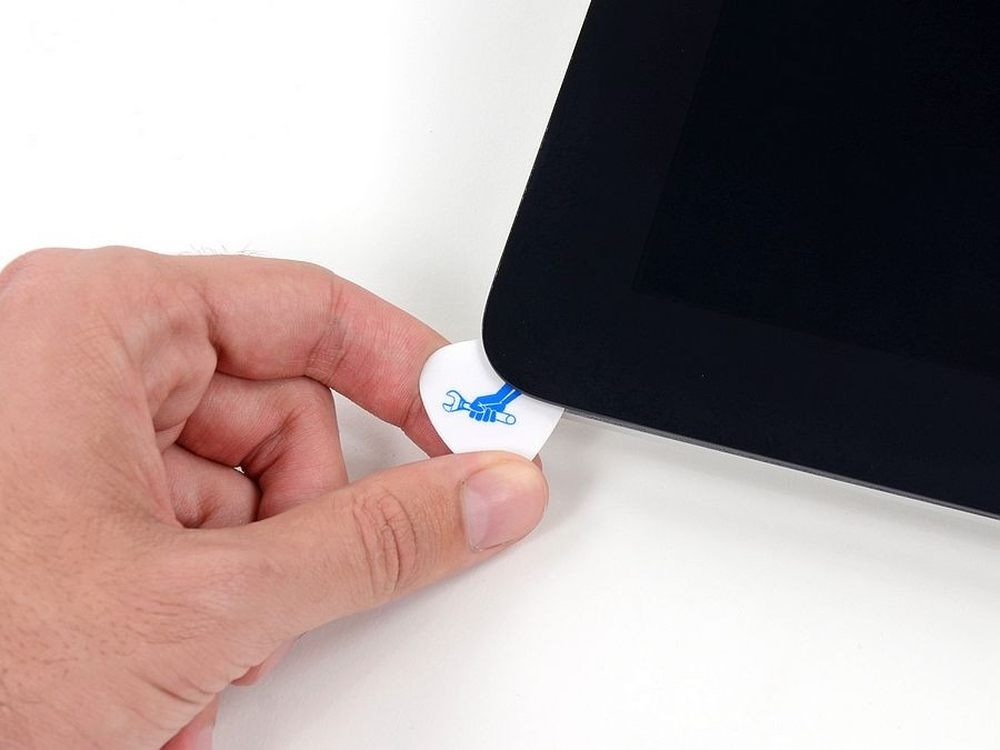

拆卸iMac无一例外都需要从屏幕开始，首先找来一块儿常见的0.46mm拨片沿着屏幕边缘划开。
8/28

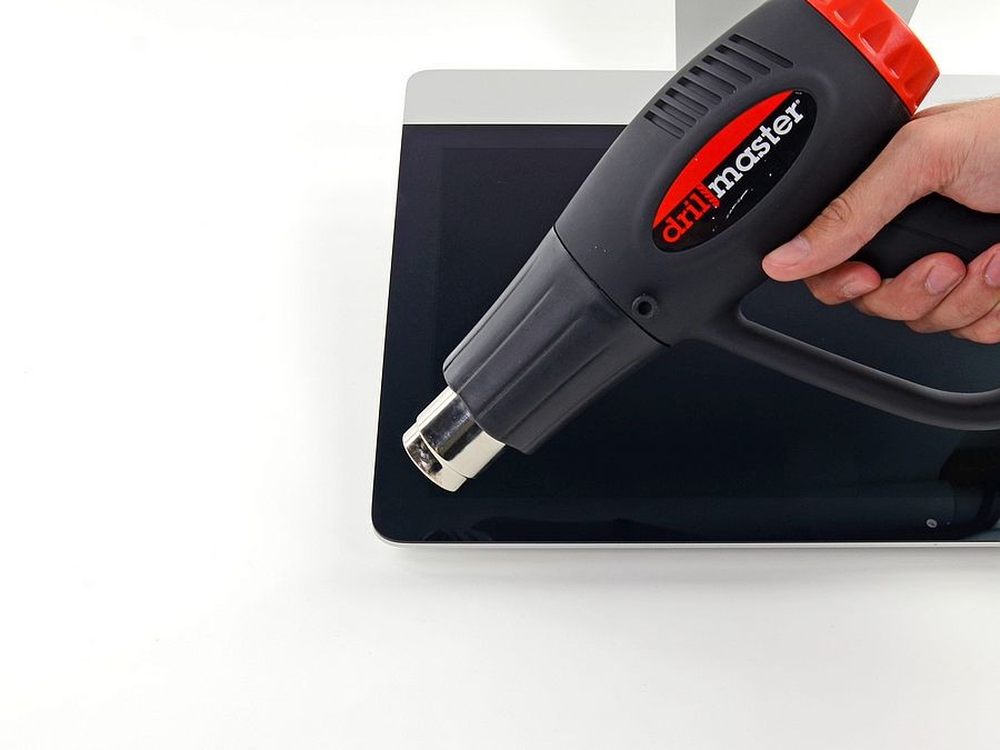

最好用热风枪烤干之后再拆。
9/28

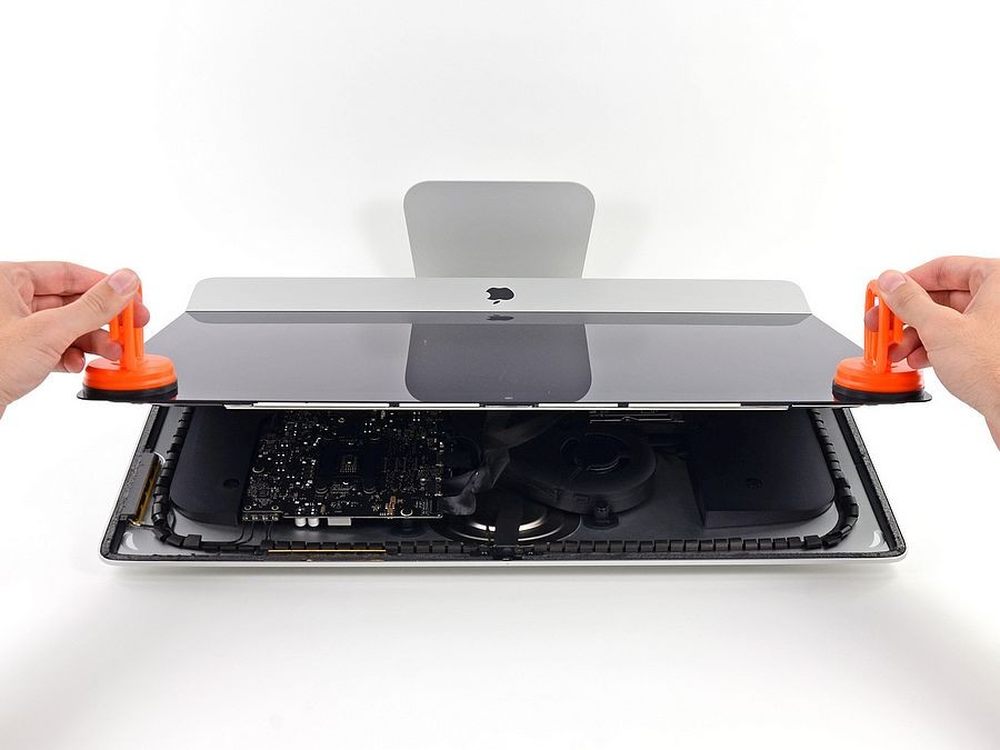

下面用两个小吸盘使劲儿一揭，屏幕就被整个揭开了。
10/28

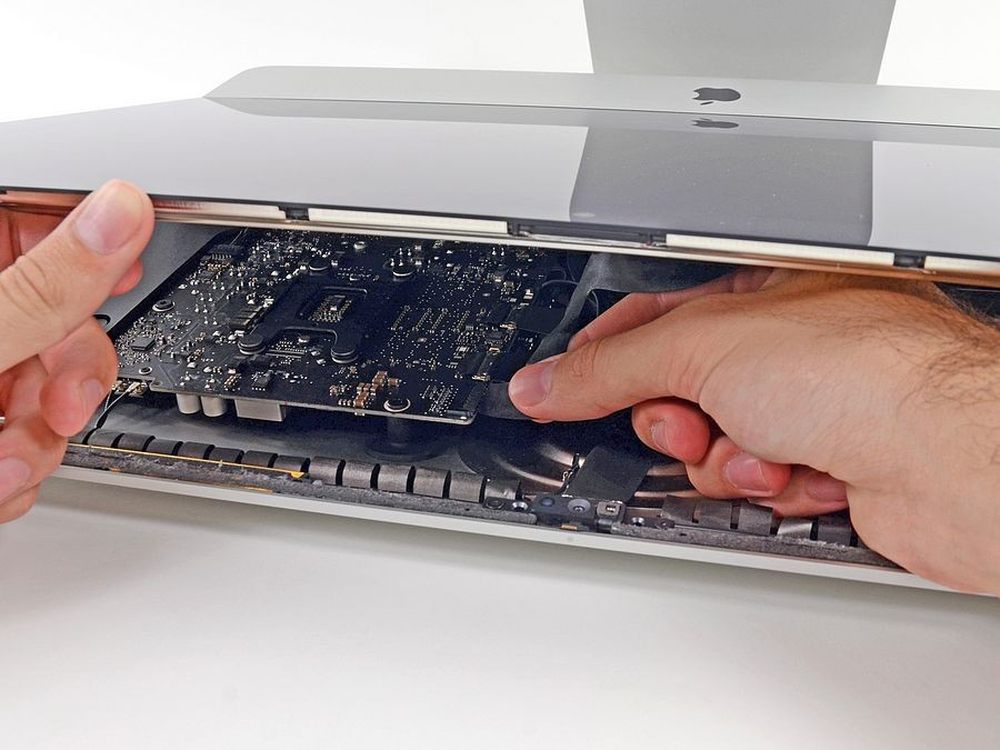

拆下屏幕的同时还要记得留缝，拔掉屏幕排线。
11/28

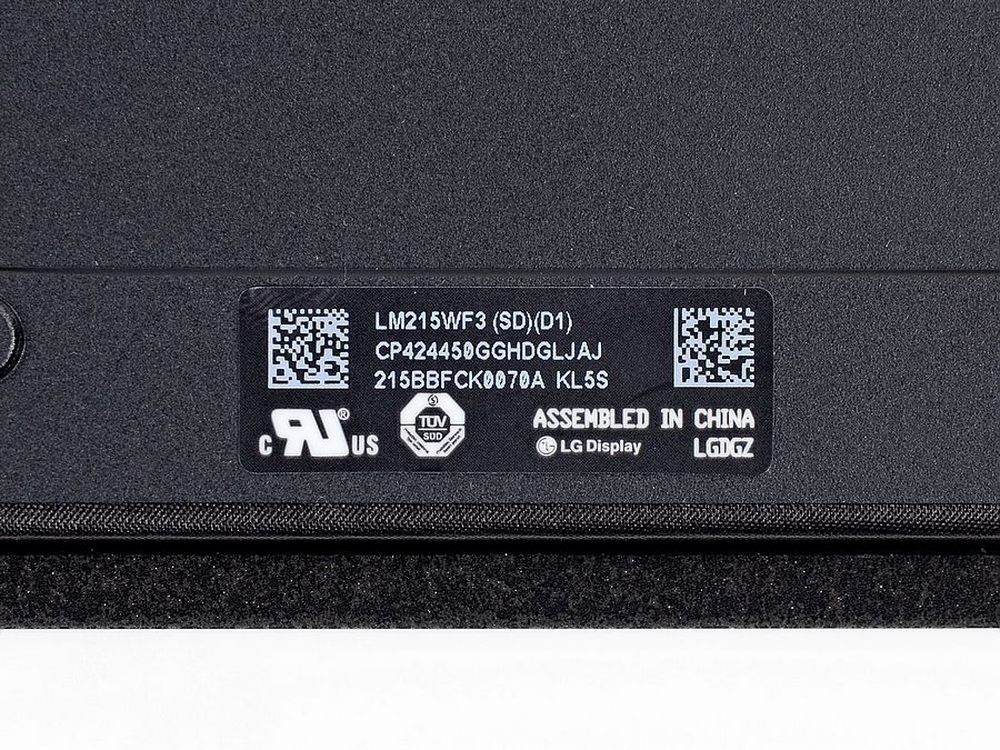

机身内部有一个标识，表明采用的是LG液晶面板由中国组装。
12/28

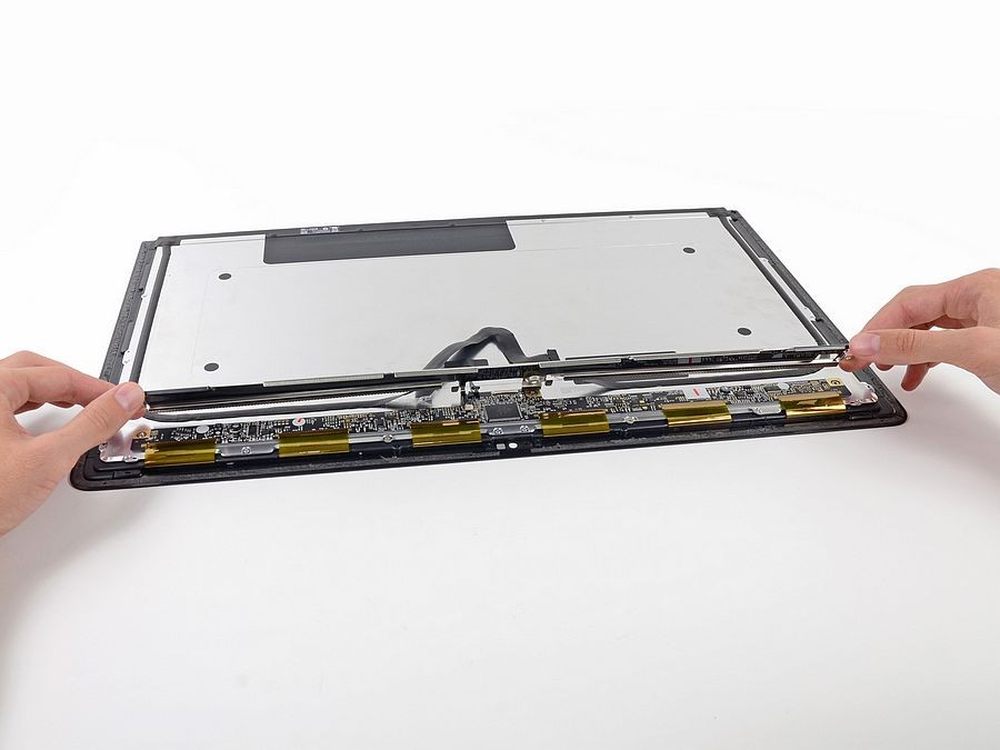

屏幕端的线路板，由于新款iMac为了防止进灰，屏幕完全封装，所以屏幕拆解到此结束。
13/28

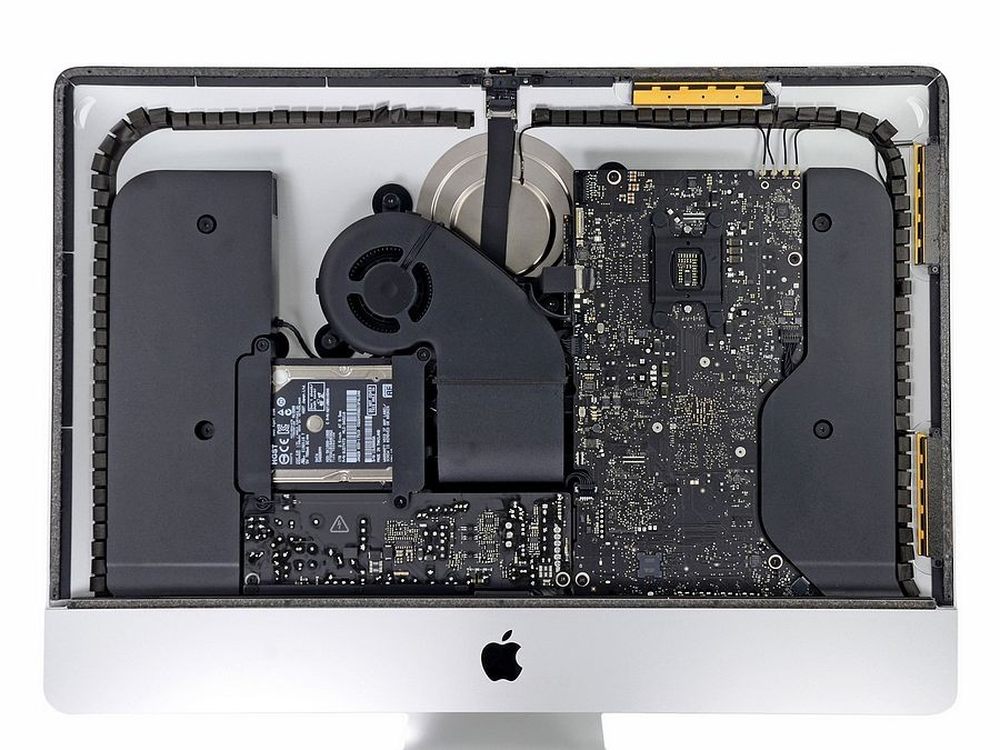

屏幕移除后的机身内部结构。
14/28

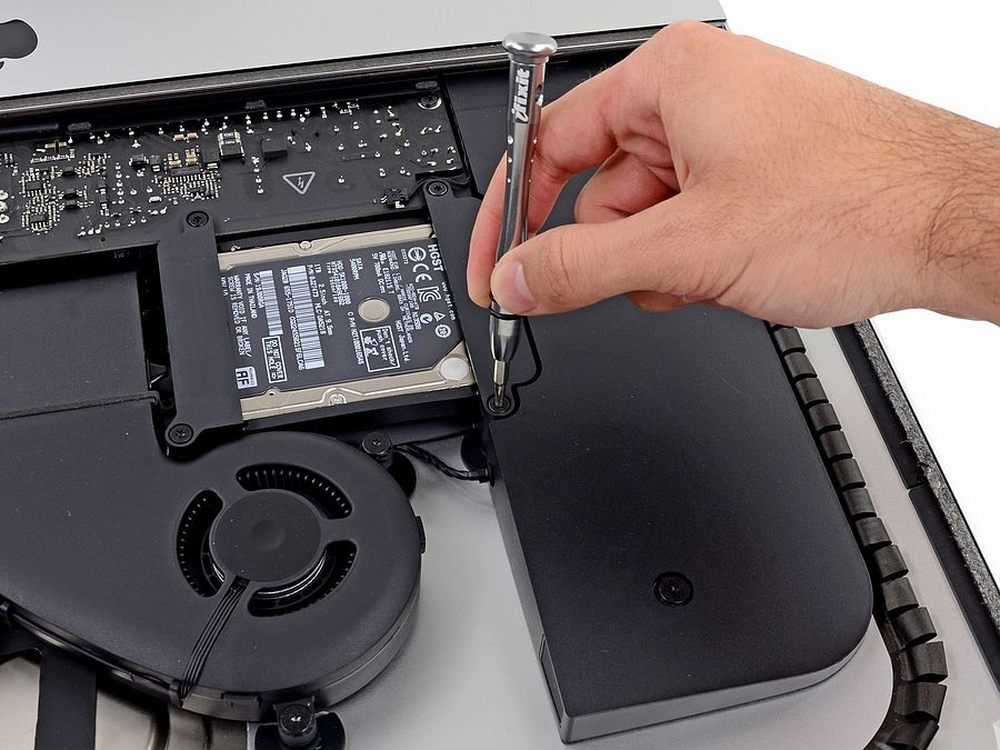

首先拆卸该机的主硬盘，硬盘由硅胶垫保护，防止震动带来的数据和盘片损坏。
15/28

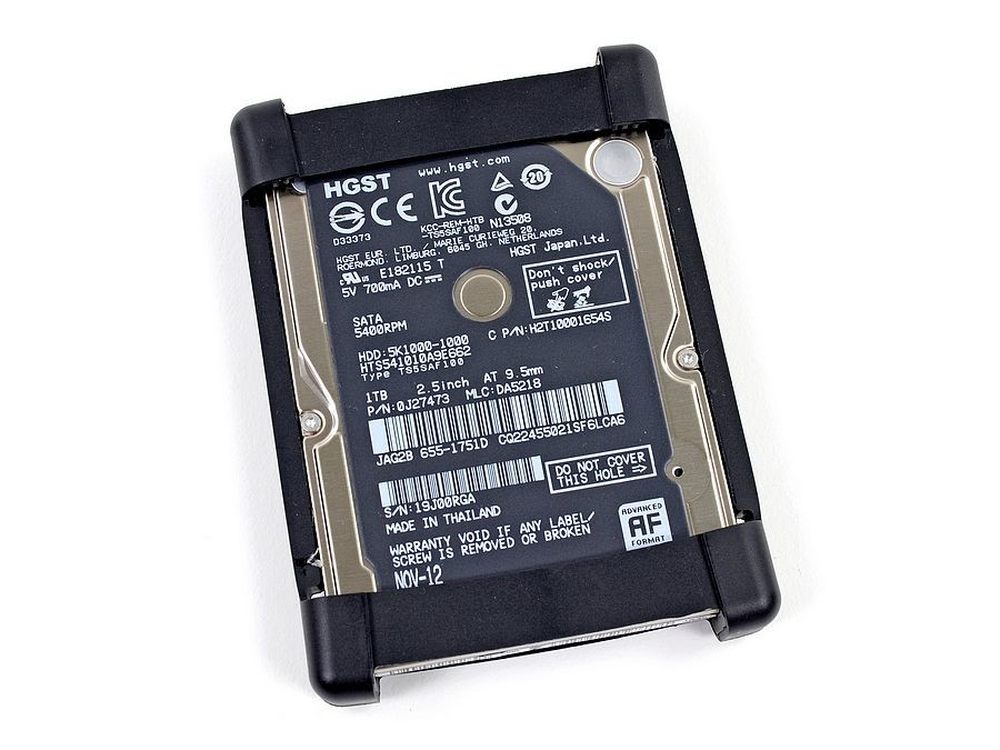

硬盘采用西数收购日立之后的所成立的新品牌HGST。
16/28

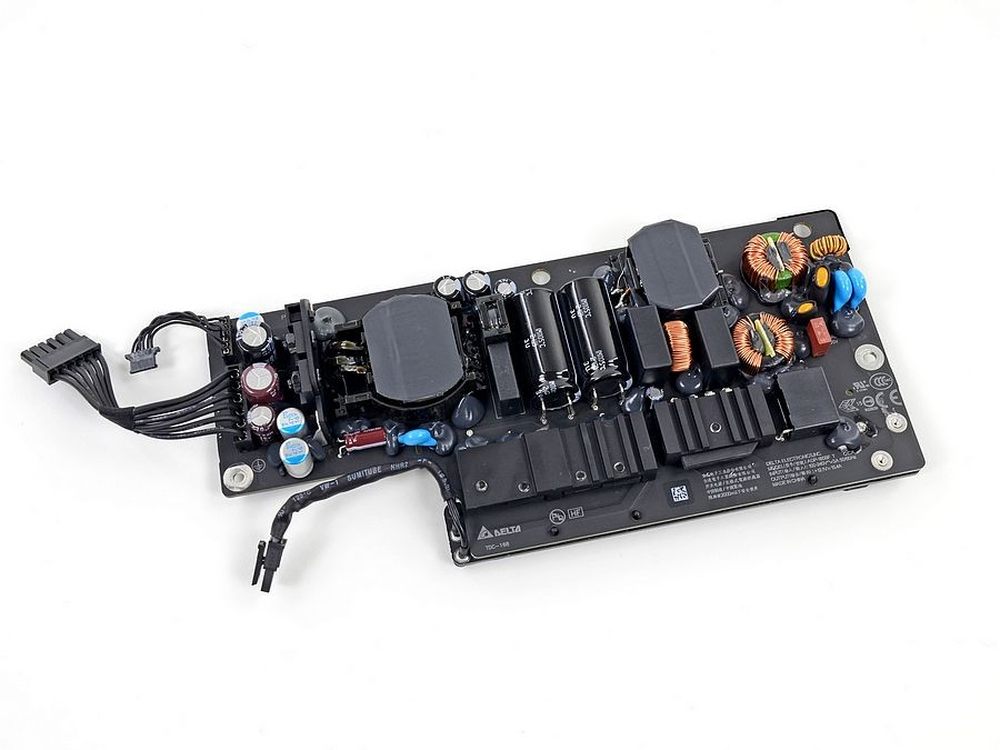

供电部分的设计来自于台湾的台达电子。
17/28

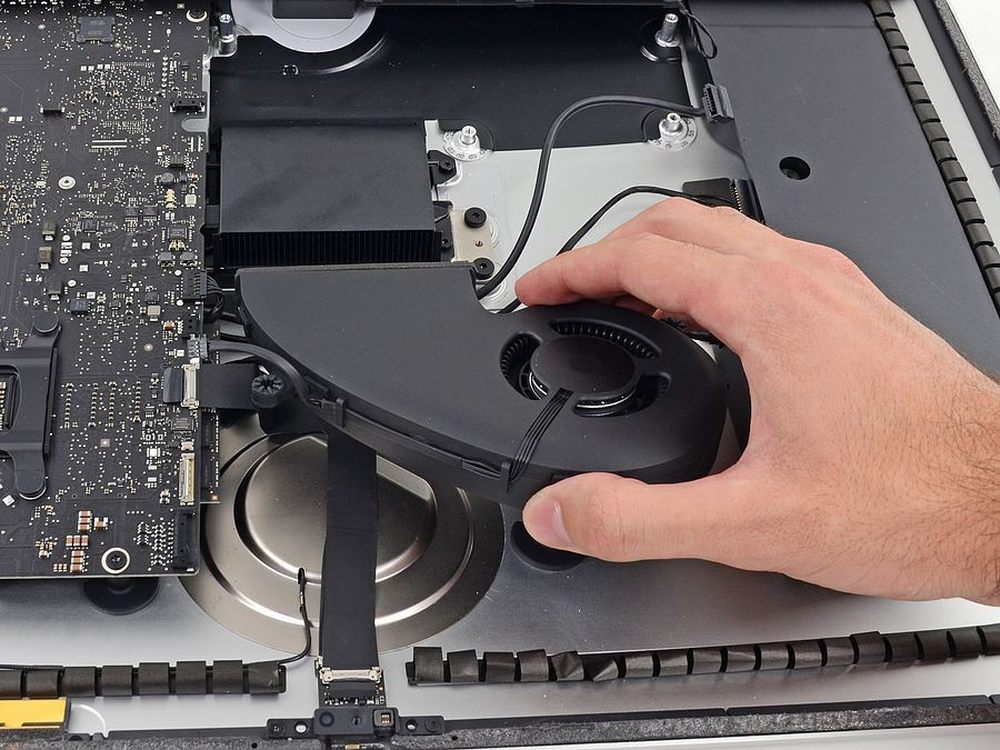

该机的风扇呈号角形状，内部采用涡轮型扇叶排列，散热效果应该会比较不错。
18/28

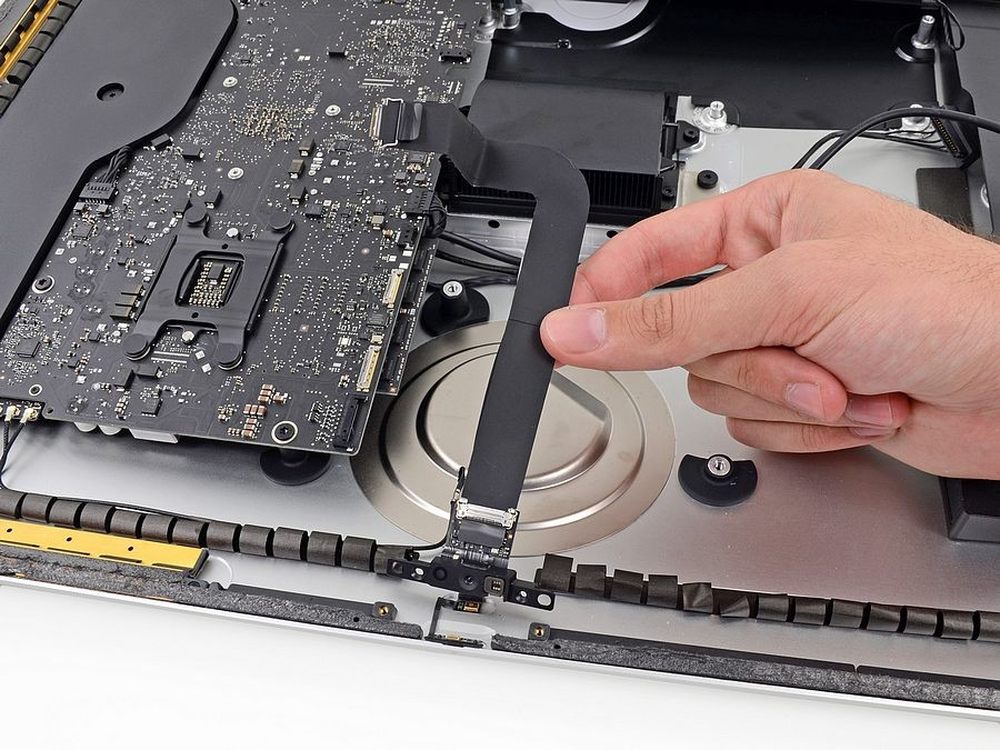

摄像头模块儿以及其排线。
19/28

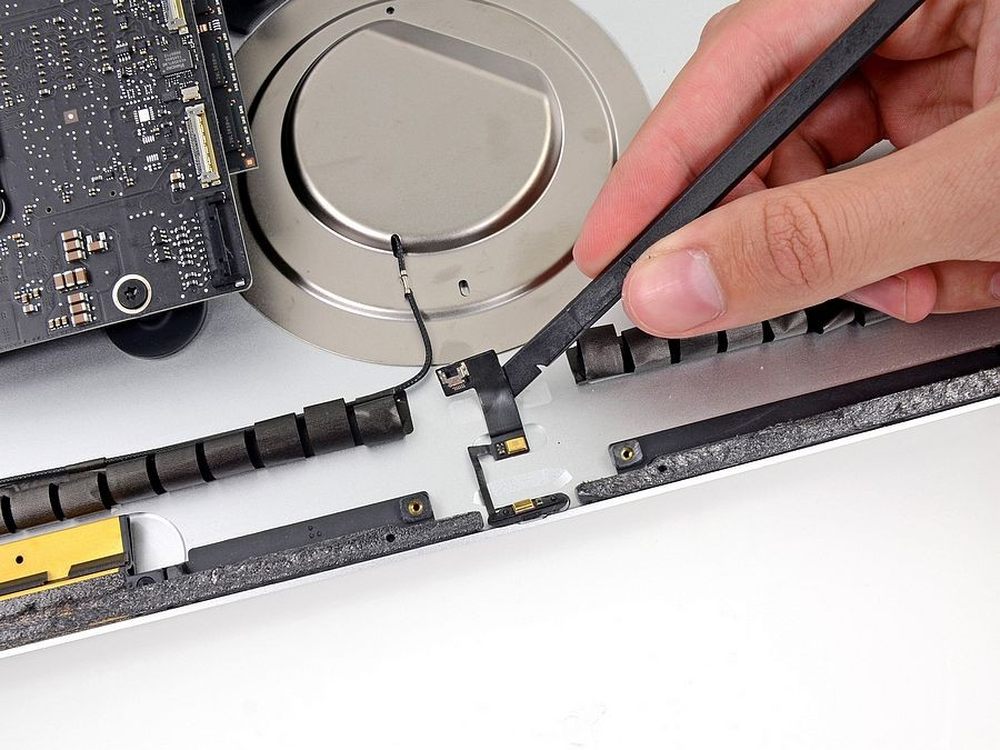

麦克风组件。
20/28

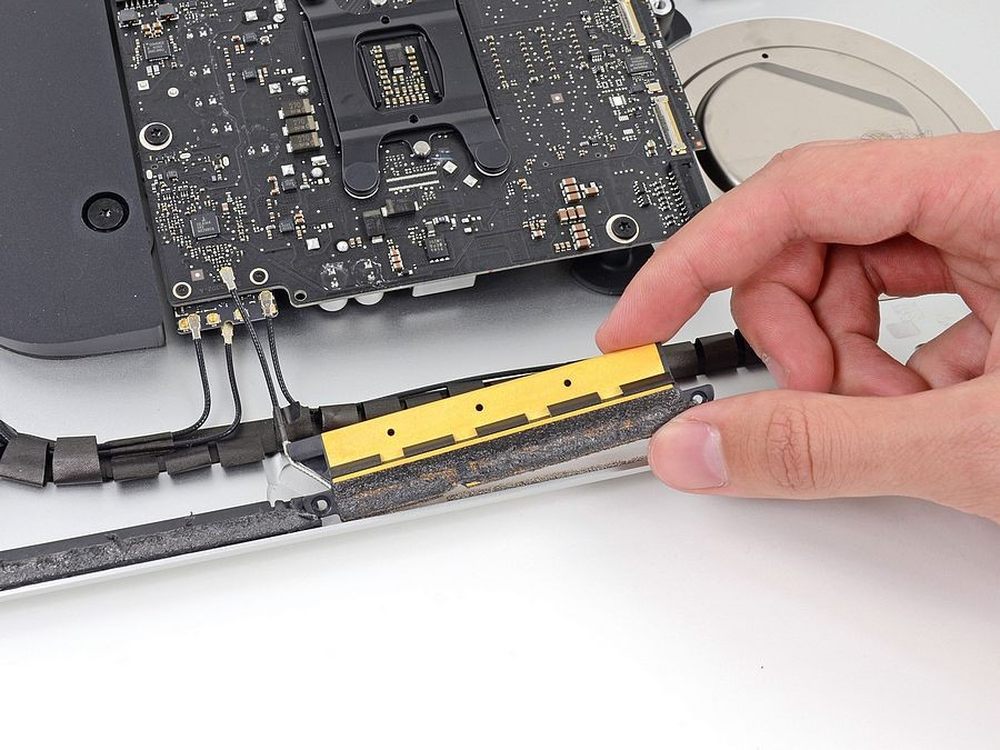

Wifi信号天线。
21/28

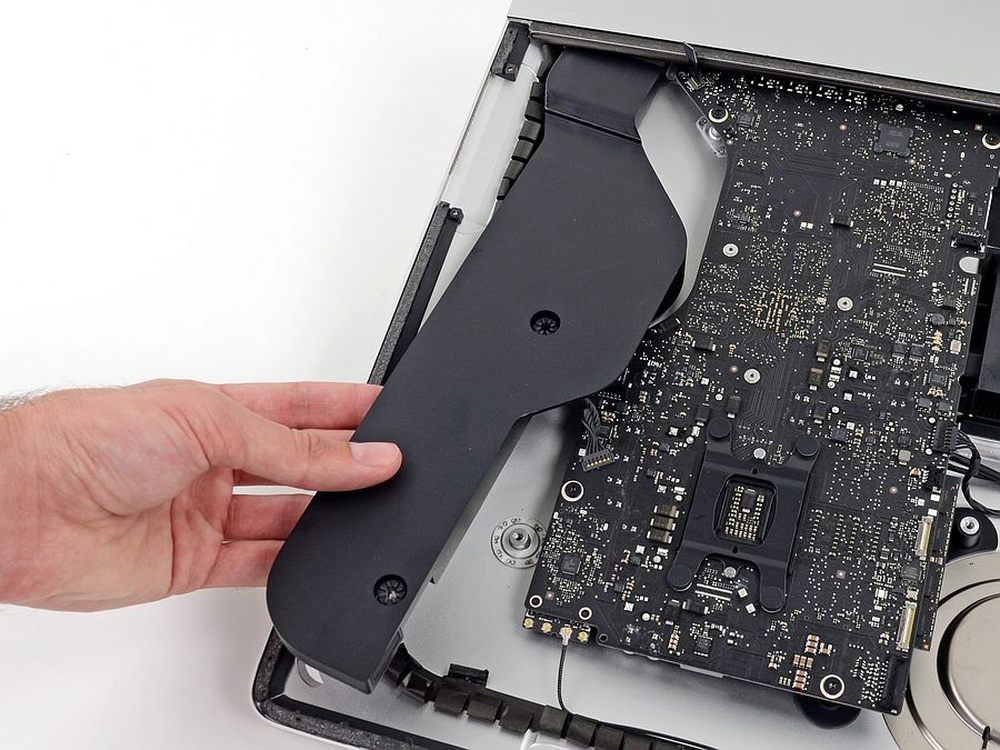

设计在机身左右两侧的扬声器和共鸣腔体。
22/28

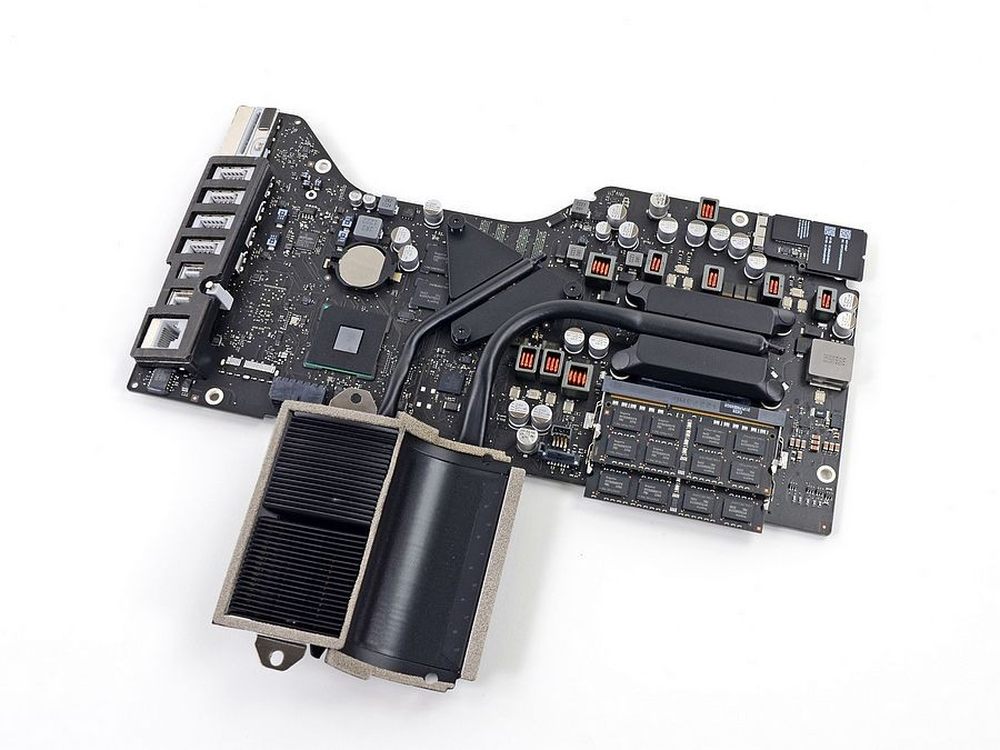

拆下的整机主板。
23/28

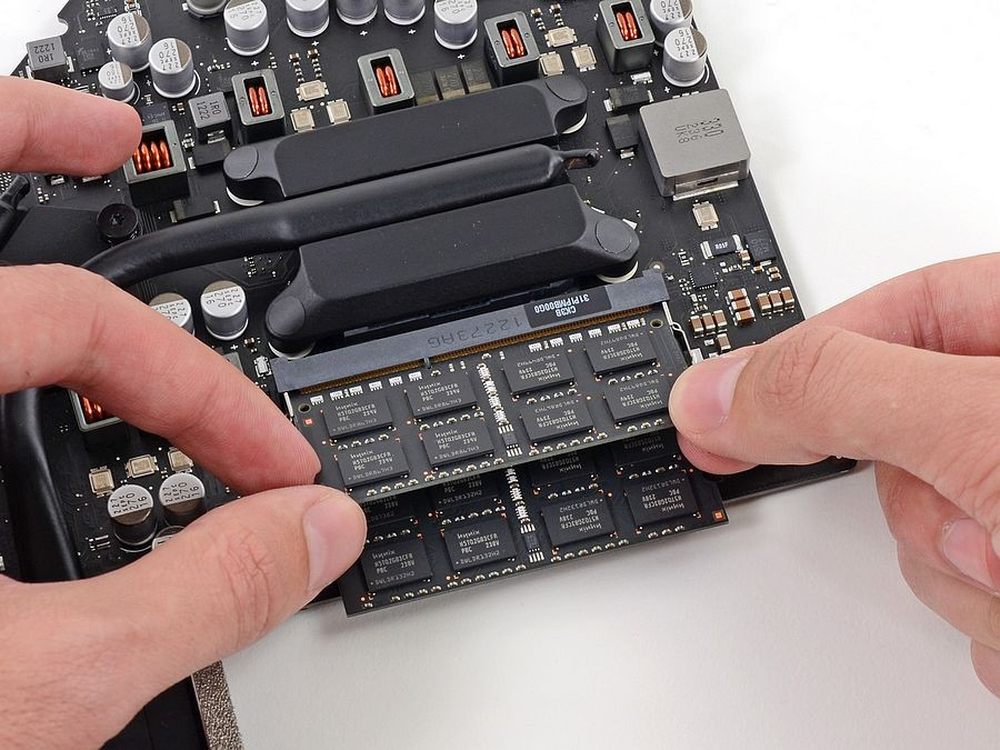

配备双通道8GB内存。
24/28
该机的无线网卡。上面的大部分原件均采用金属盖板封装。
25/28

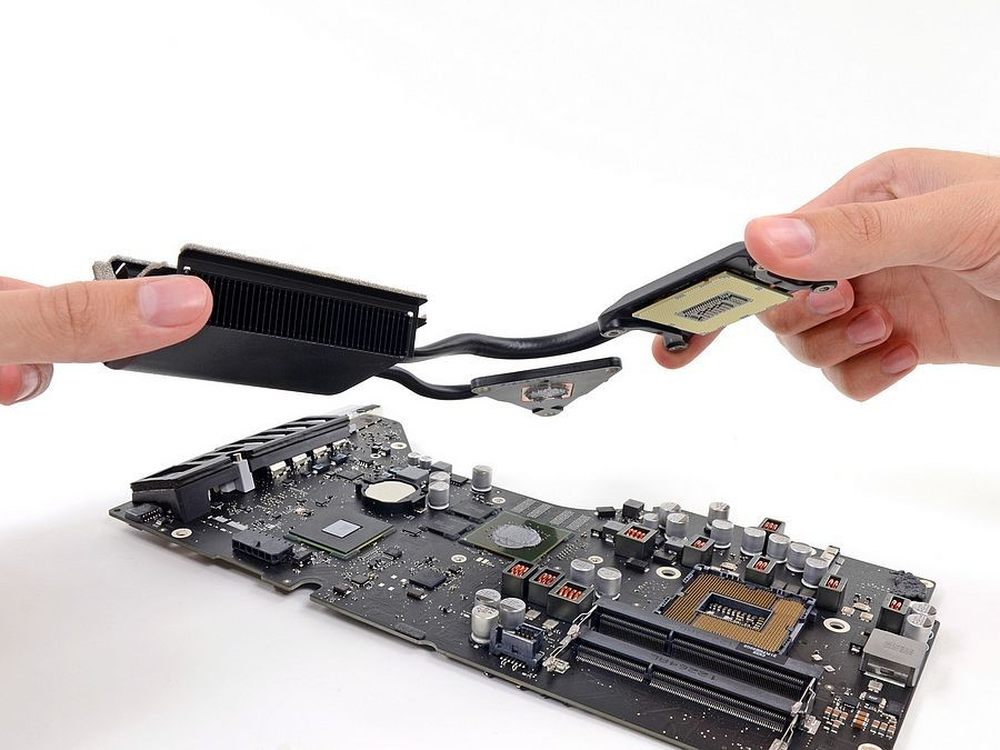

处理器散热器主体结构。
26/28

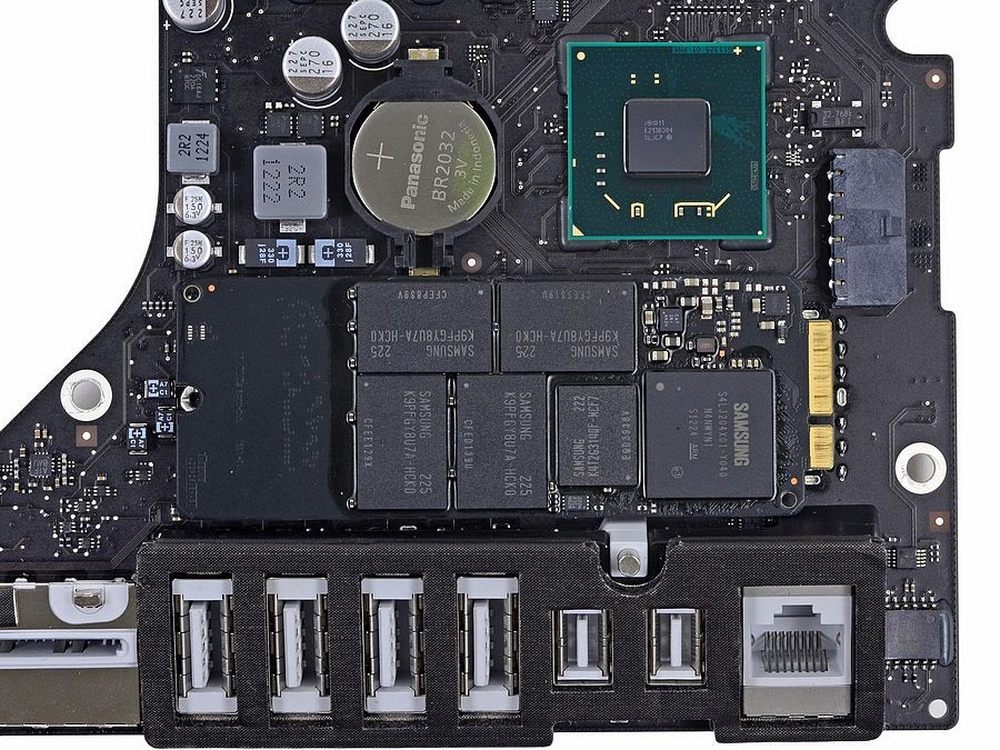

SSD采用板载形式。
27/28

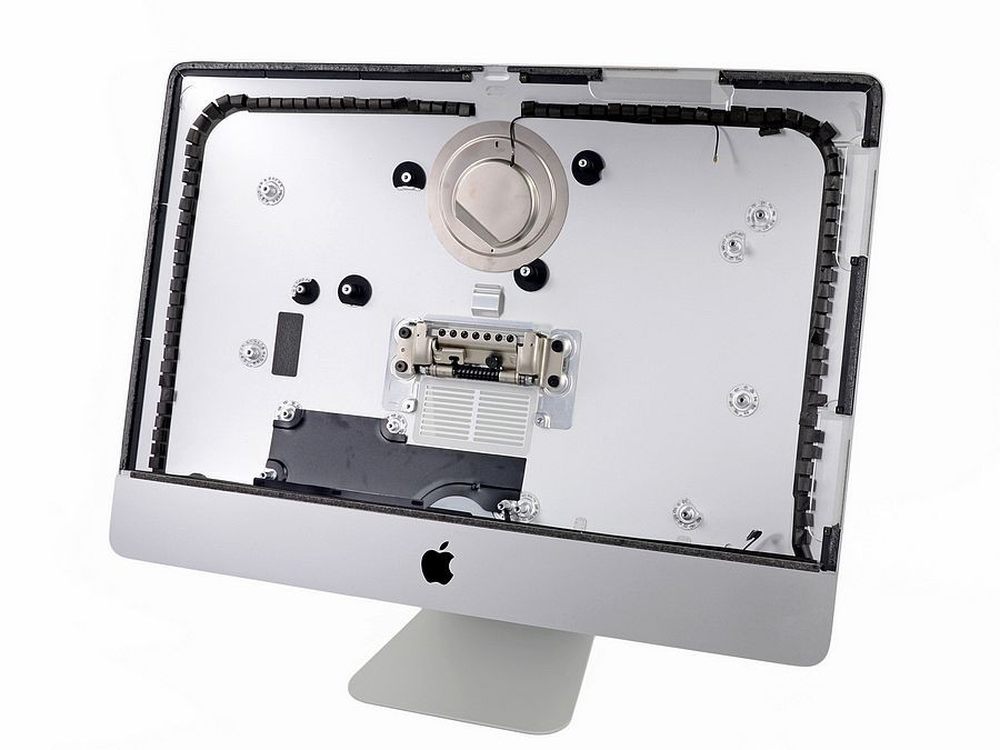

卸下其他配件后的机身剩余结构。
28/28

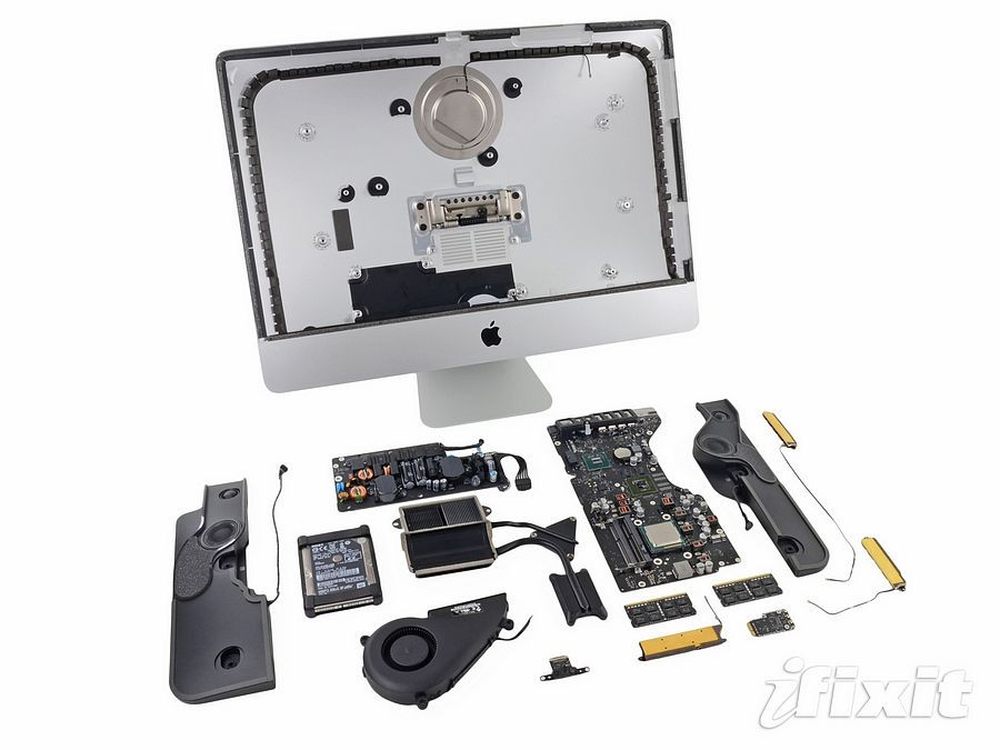

部分配件一览。
