主流应用全攻克 MiniITX小板装机实战
1/32
好久没有装机实战文章了。这次带给大家的是基于AMD平台的新APU装机。Trinity新一代台式机APU拥有高性能多核CPU 独立显示核心的强大组合，性能强劲、价格低廉。FM2接口的主板目前则分为两类：A85X芯片组和A75芯片组两种，皆可支持新一代APU，两者的差异仅在于扩展功能的支持度上。一般用户使用A75主板已经足够。这次就选用了一块A75芯片组的FM2接口ITX小板，装机效果相当不错！
2/32

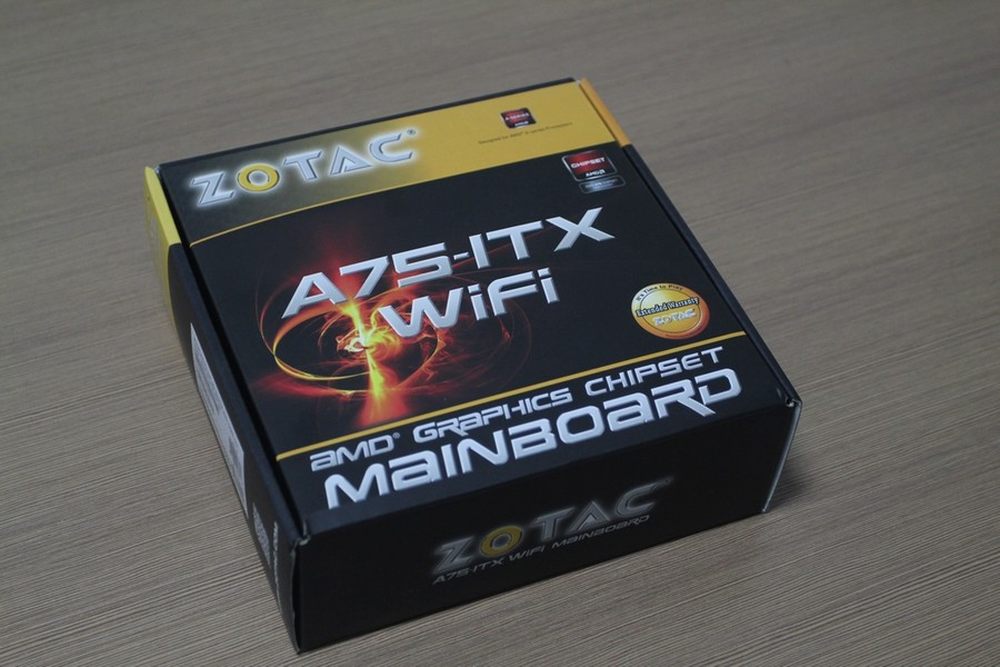

本次装机使用了索泰FM2 A75-ITX WiFi主板，采用A75芯片组的FM2接口主板，支持新一代APU及速龙处理器。
3/32

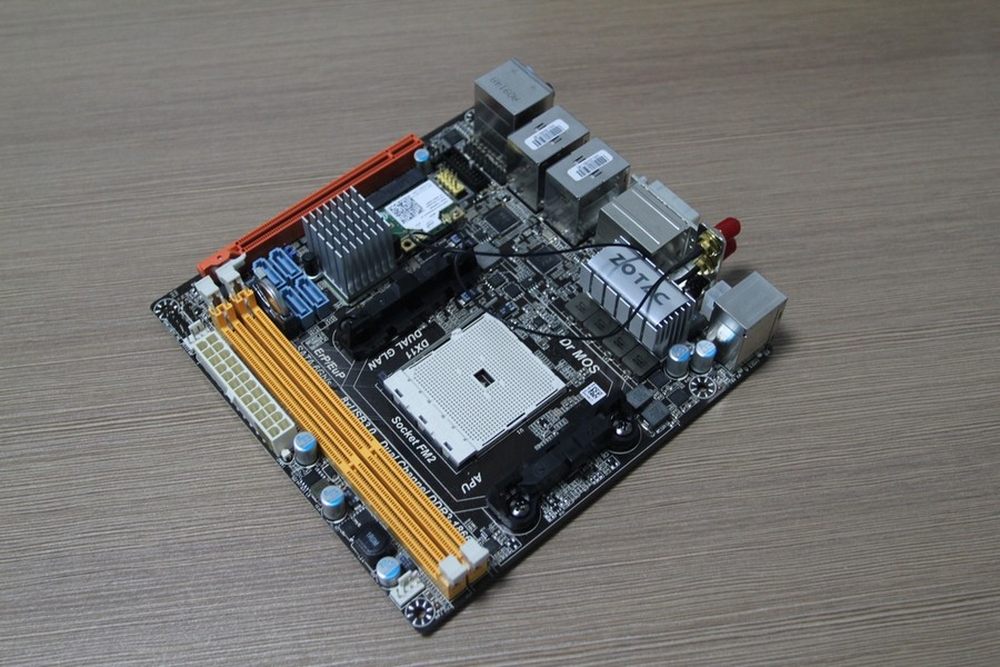

索泰FM2 A75-ITX WiFi主板采用ITX规格设计，小尺寸可以适应各种类型的机箱，具备节省空间、重量轻等诸多优点，同时它的做工用料和功能却丝毫不逊于大板。
4/32

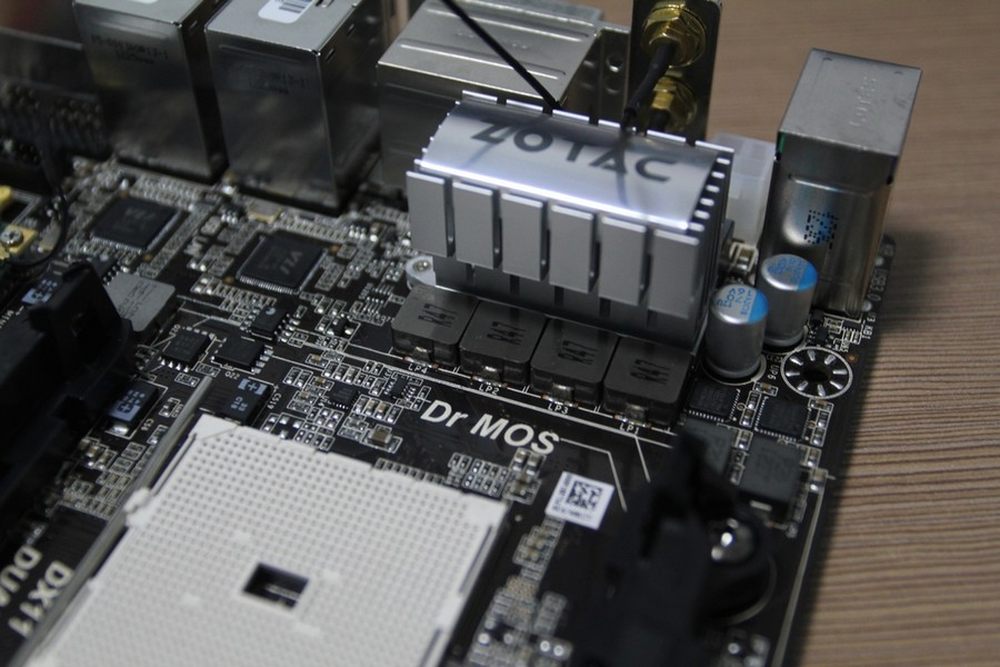

索泰FM2 A75-ITX WiFi主板供电部分采用了4相设计，采用全固态电容以及贴面式电感，配以精密切割工艺的铝制散热片。
5/32

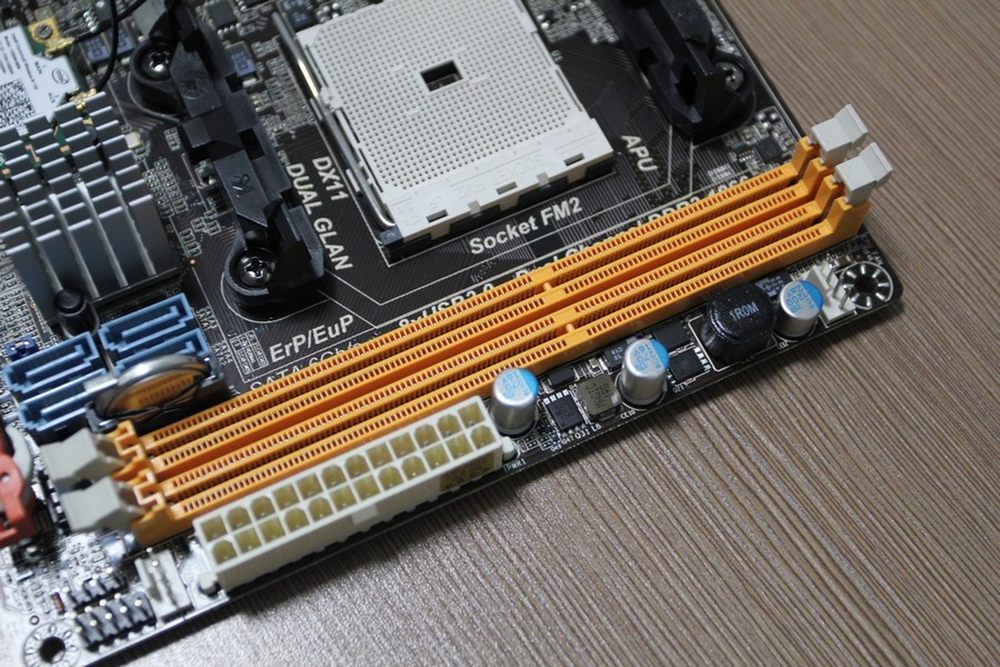

索泰FM2 A75-ITX WiFi主板提供两条DIMM内存插槽，最高支持16GB内存。
6/32
索泰FM2 A75-ITX WiFi主板提供4个SATA接口，全部为芯片组原生SATA III接口。
7/32

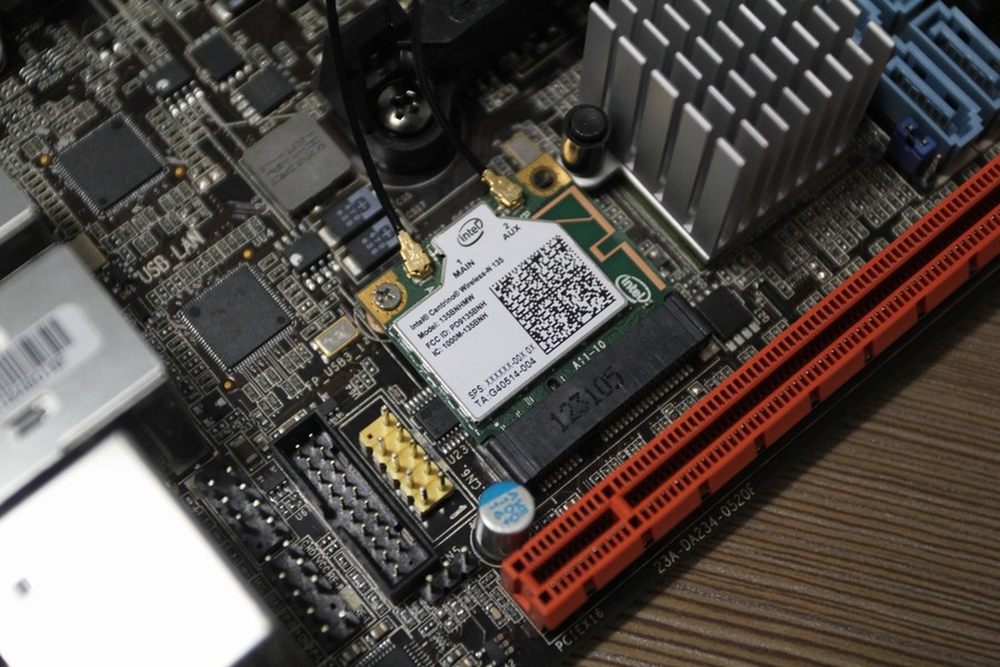

索泰FM2 A75-ITX WiFi主板板载无线网卡
8/32

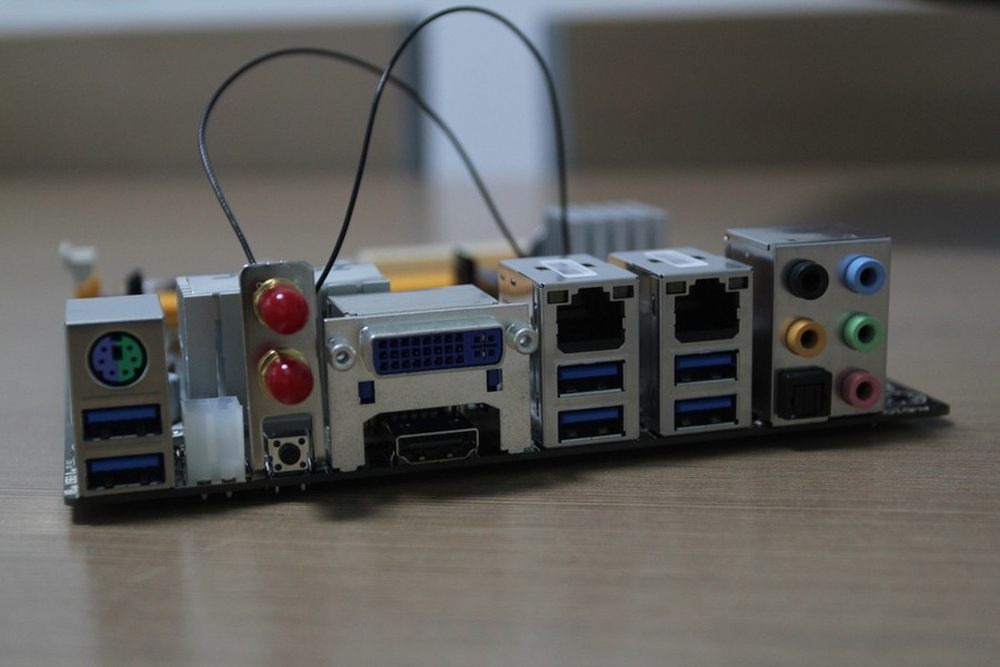

背部接口方面，主板拥有1个PS/2接口、6个USB3.0接口、DVI/HDMI接口、双网络接口、模拟音频输出以及光纤输出，丰富的背部接口配置甚至比许多ATX大板数量都多。
9/32

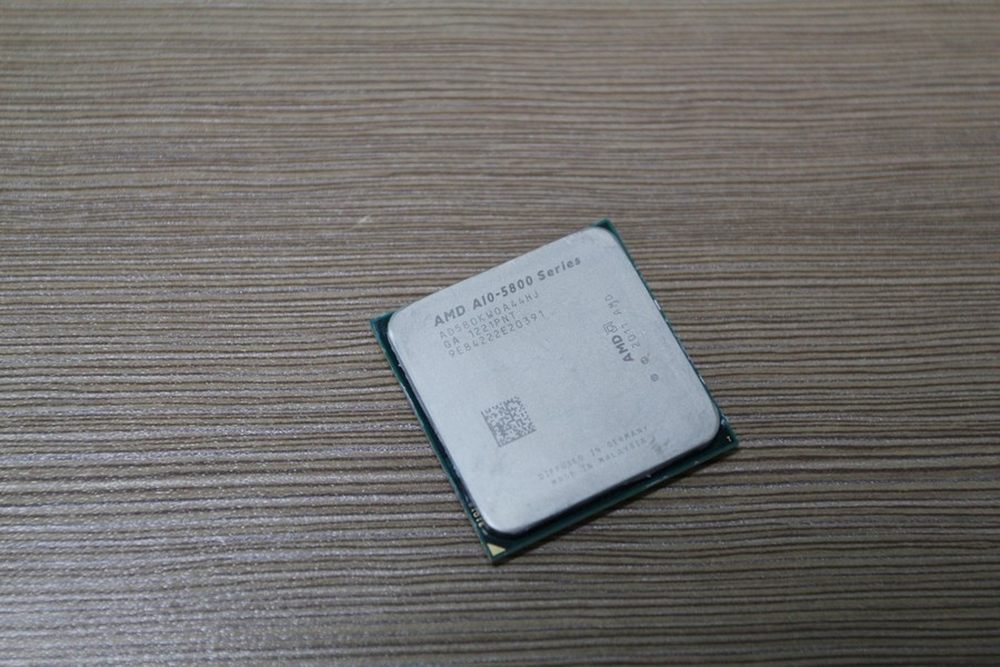

目前FM2接口的处理器已经大量到货，型号丰富、价格低廉，本次装机选择了顶级型号A10-5800K：四核心3.8GHz，并配备了HD7660D DX11 GPU核心。
10/32

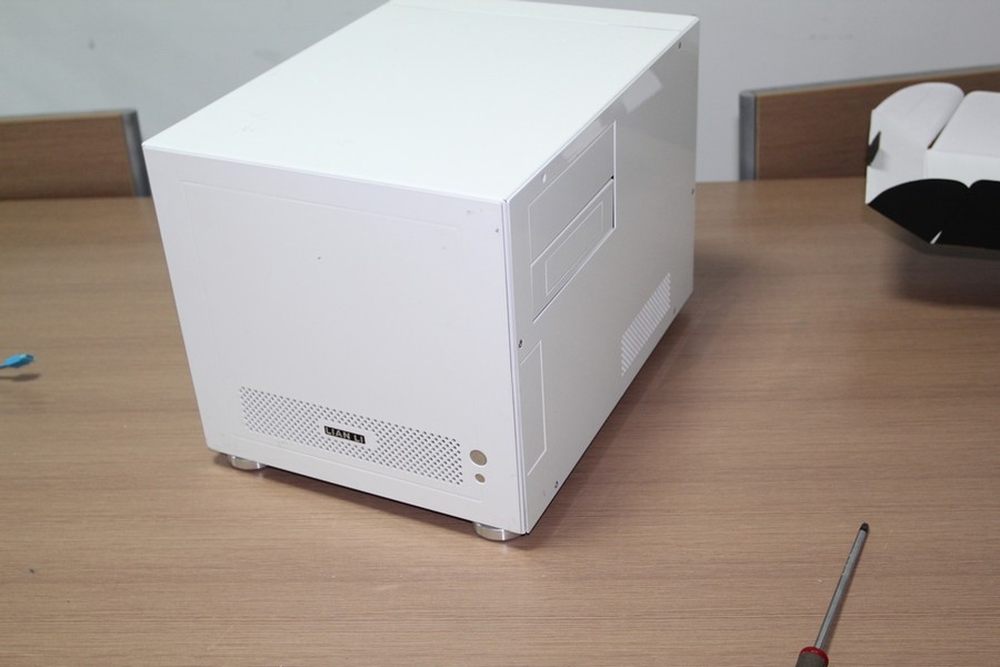

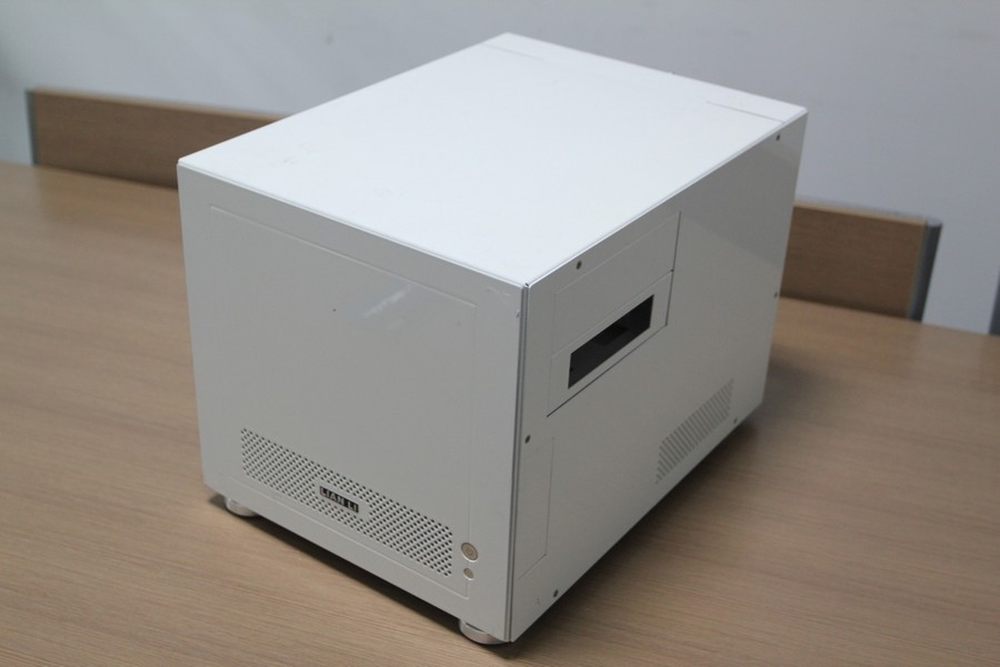

联力PC-V351机箱是一款适用于M-ATX主板的机箱，由于泡泡网评测室暂无其他款式的小机箱，因此选择了这一型号，实际装机中有更多选择。
11/32

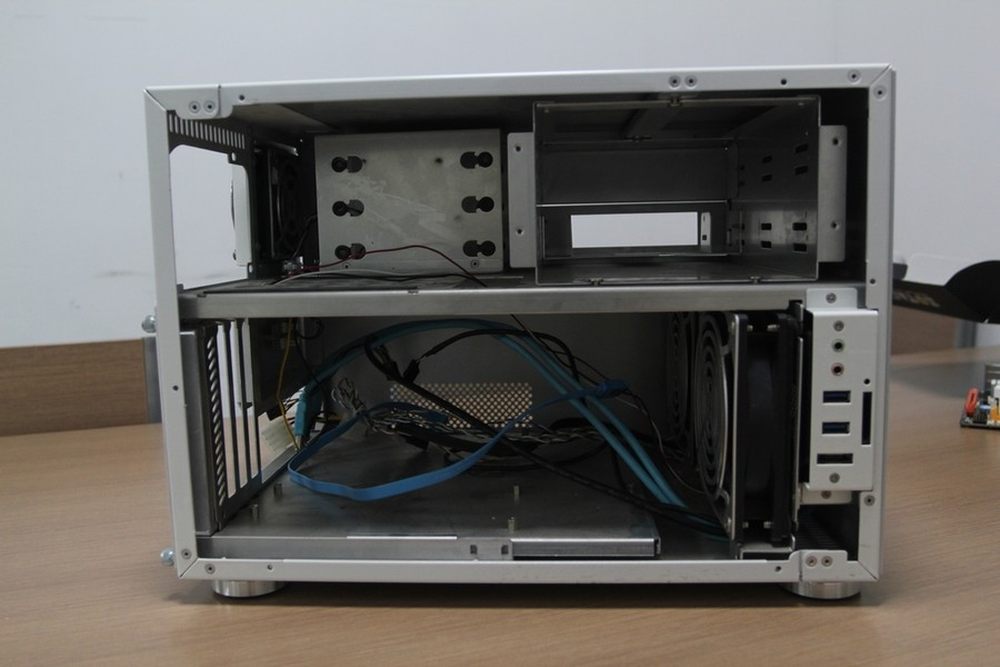

联力PC-V351机箱这款机箱很有特色，采用抽屉式主板安装底座，电源上置结构。
12/32

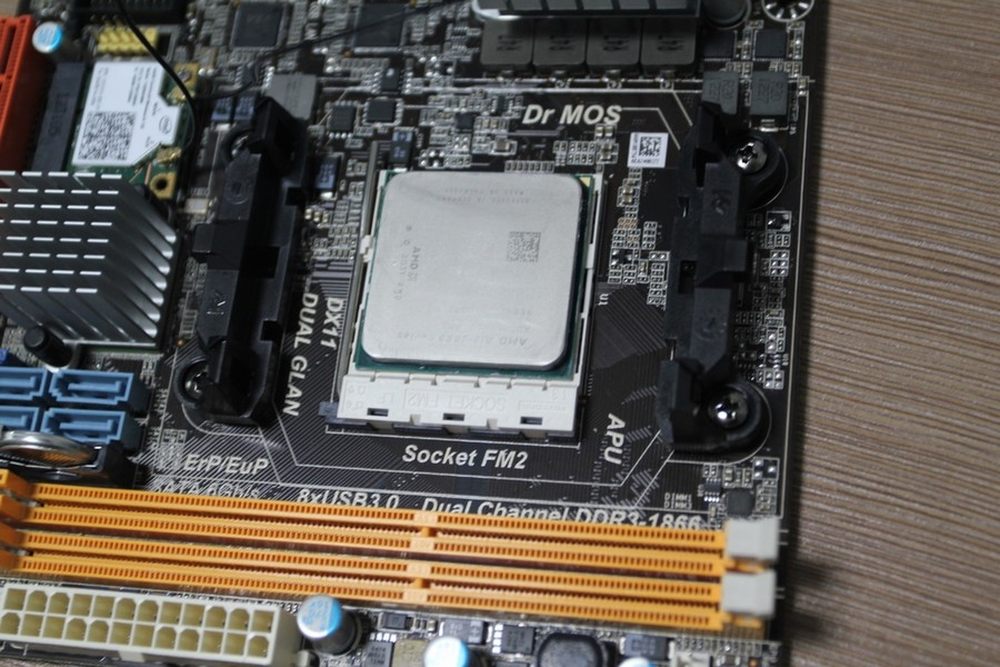

开始安装，首先将CPU装到插槽上。
13/32

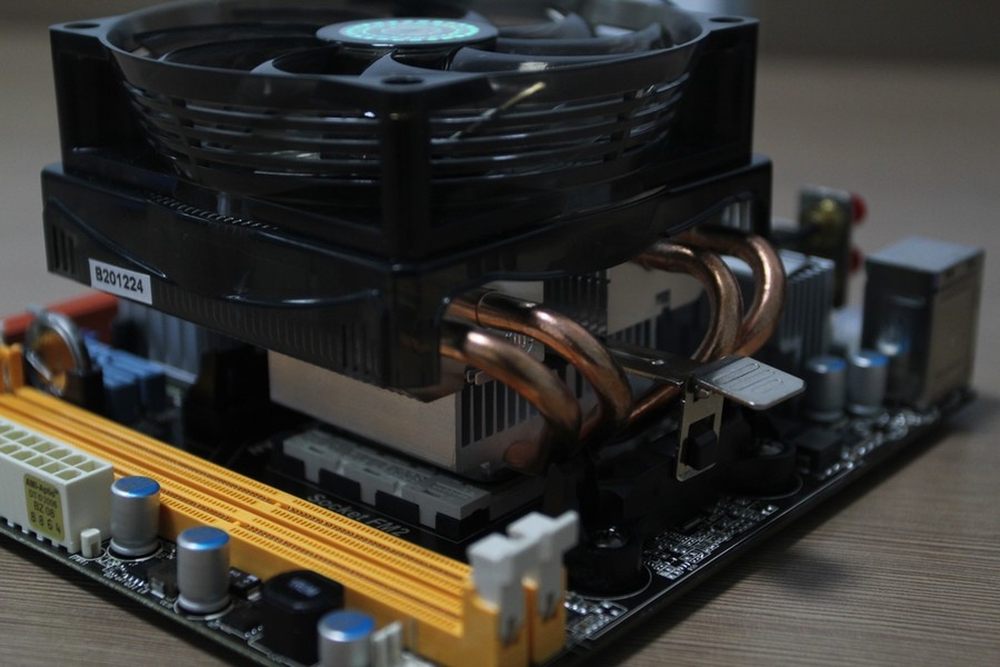

接下来安装CPU散热器
14/32

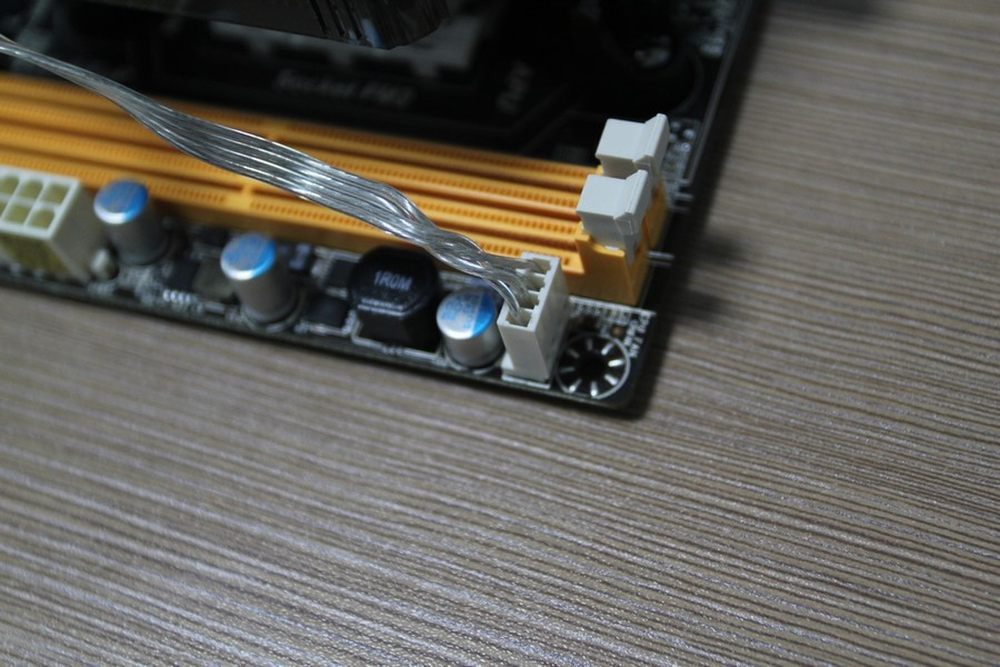

将散热器风扇电源线插到主板上
15/32

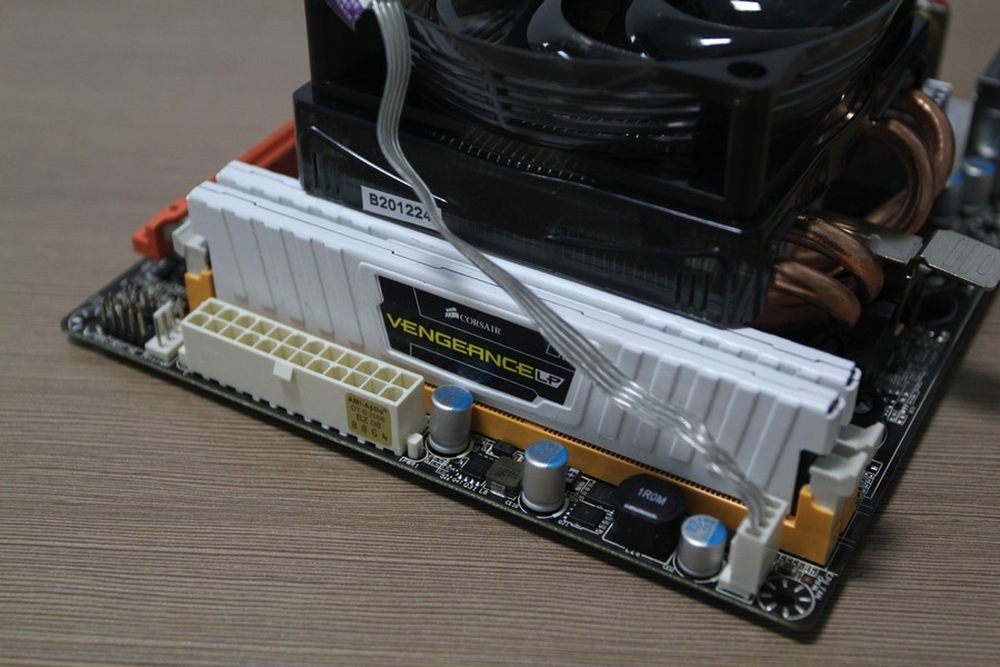

安装内存条
16/32

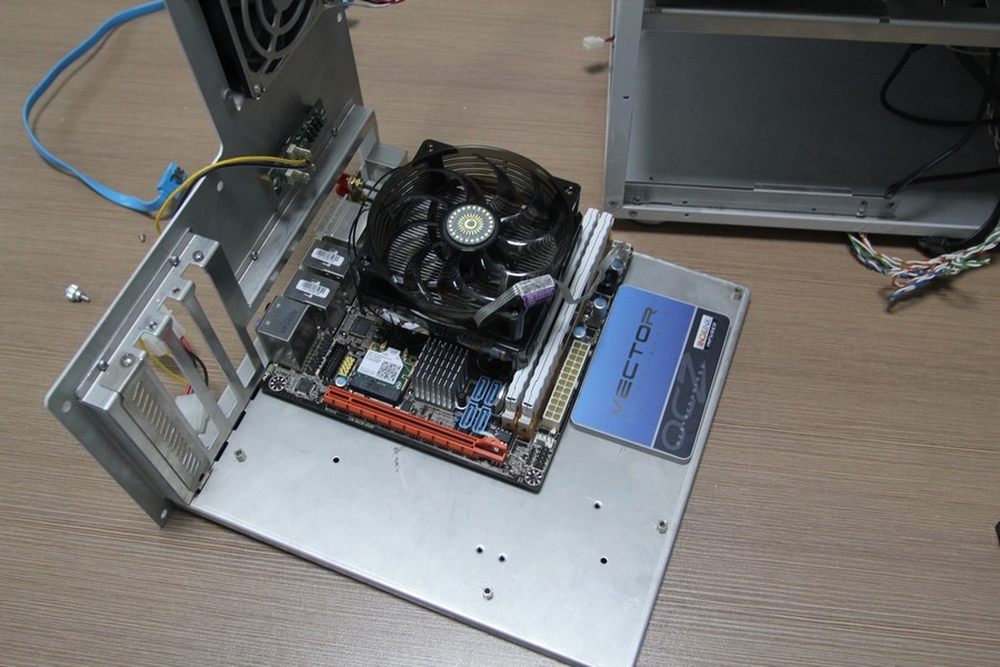

主板安装完成
17/32

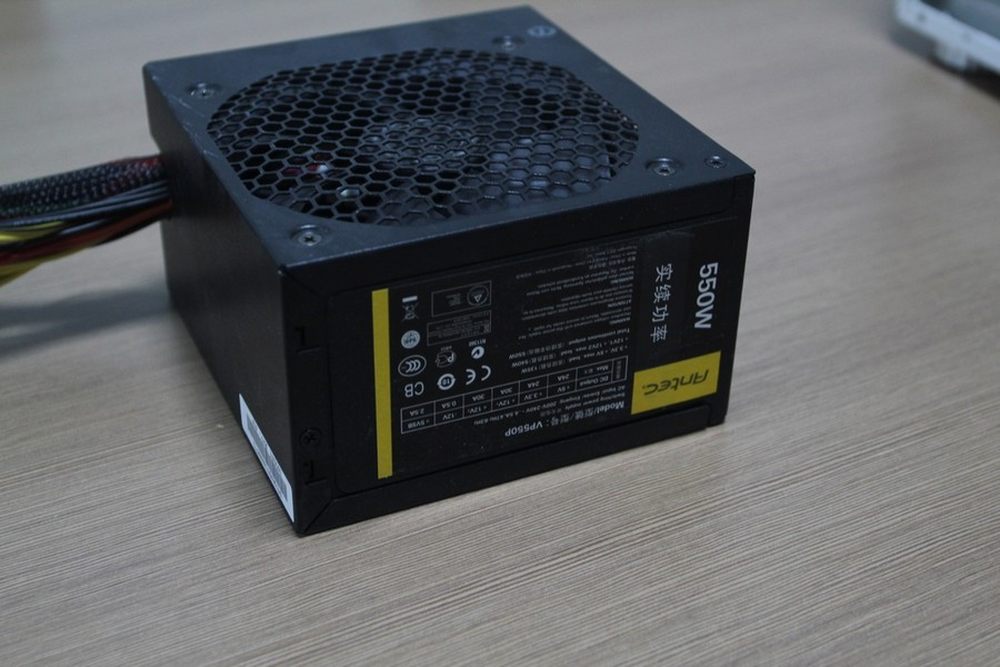

安钛克VP550P电源，和之前的原因类似，笔者随便找了一款电源仅作演示之用，这套平台的实际功耗在300W以内。实际装机中完全可以选择额定功率更低的电源。
18/32

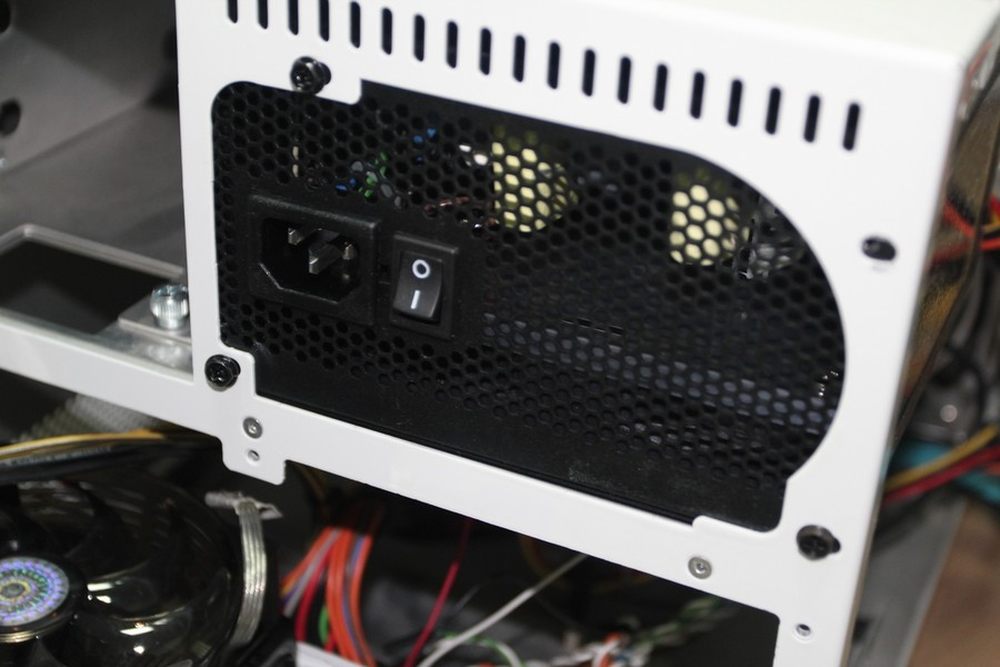

将电源装入机箱，拧上螺丝。
19/32

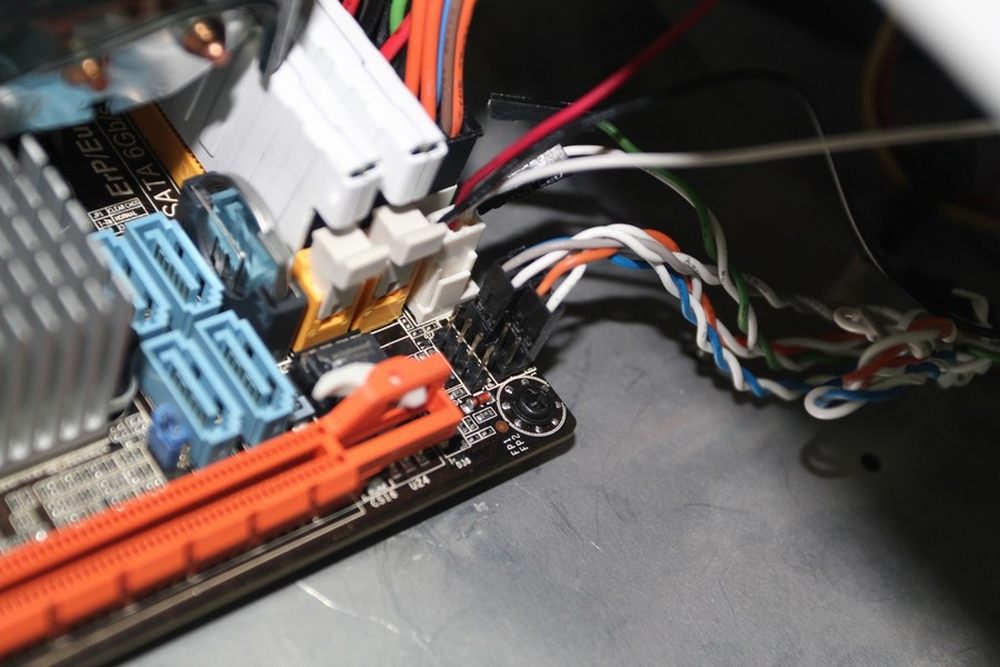

在装入主板之前，先连接主板跳线
20/32

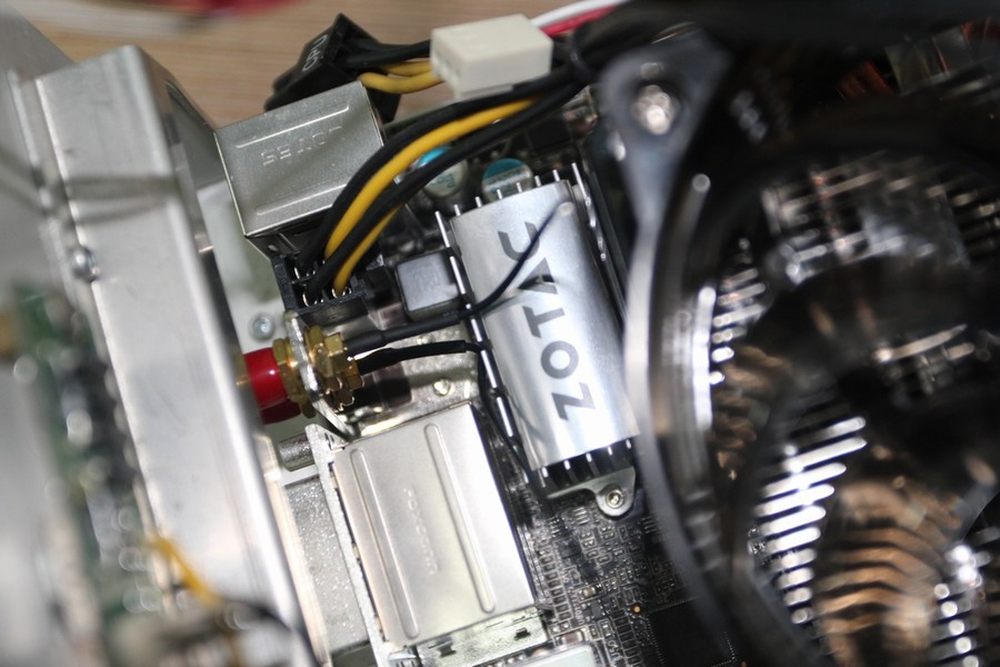

连接电源线
21/32

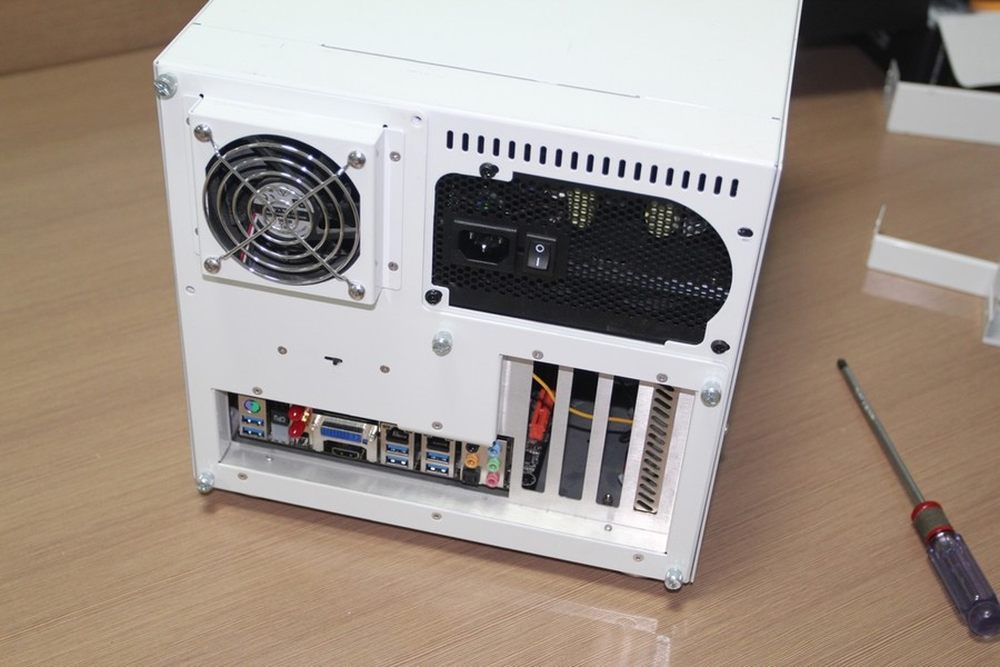

主机安装完成
22/32
主机安装完成
23/32

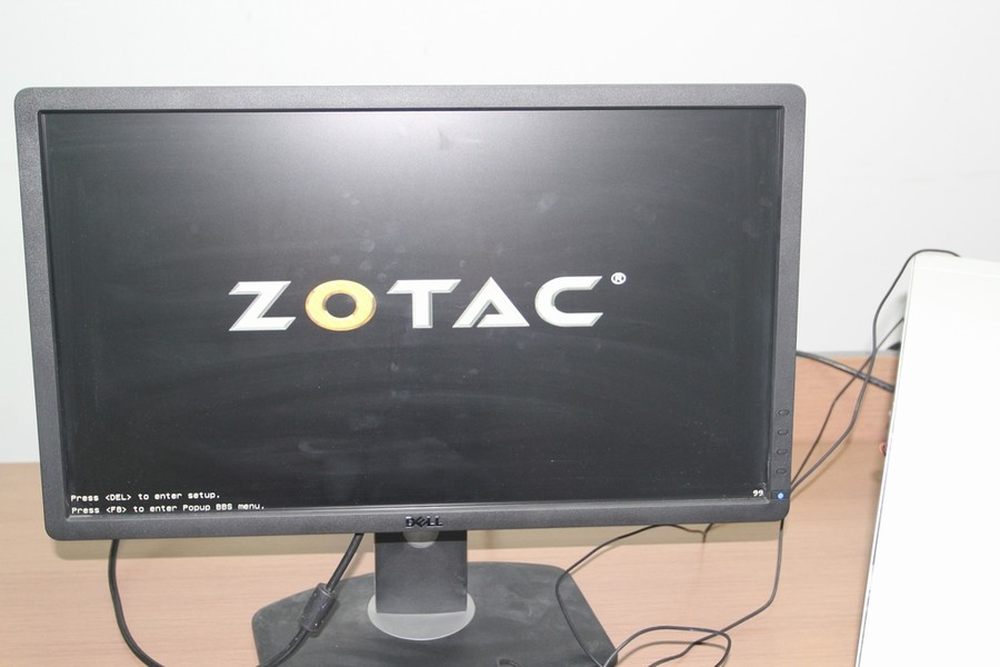

按下电源开关后，屏幕上显示出ZOTAC的标志，宣告装机成功成功。
24/32

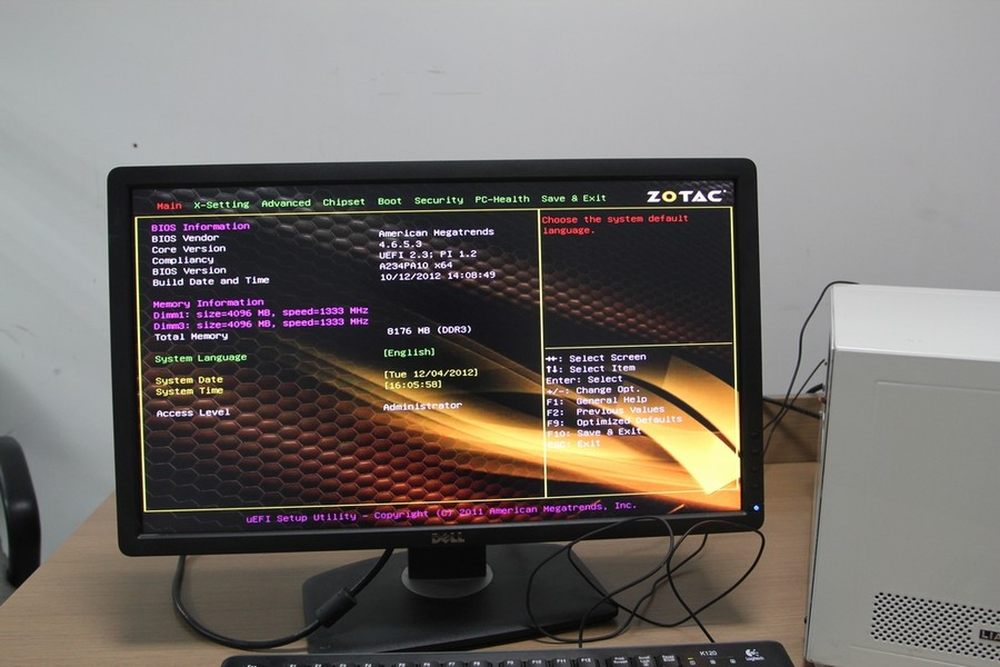

索泰FM2 A75-ITX WiFi BIOS界面
25/32
进入Windows操作系统
26/32

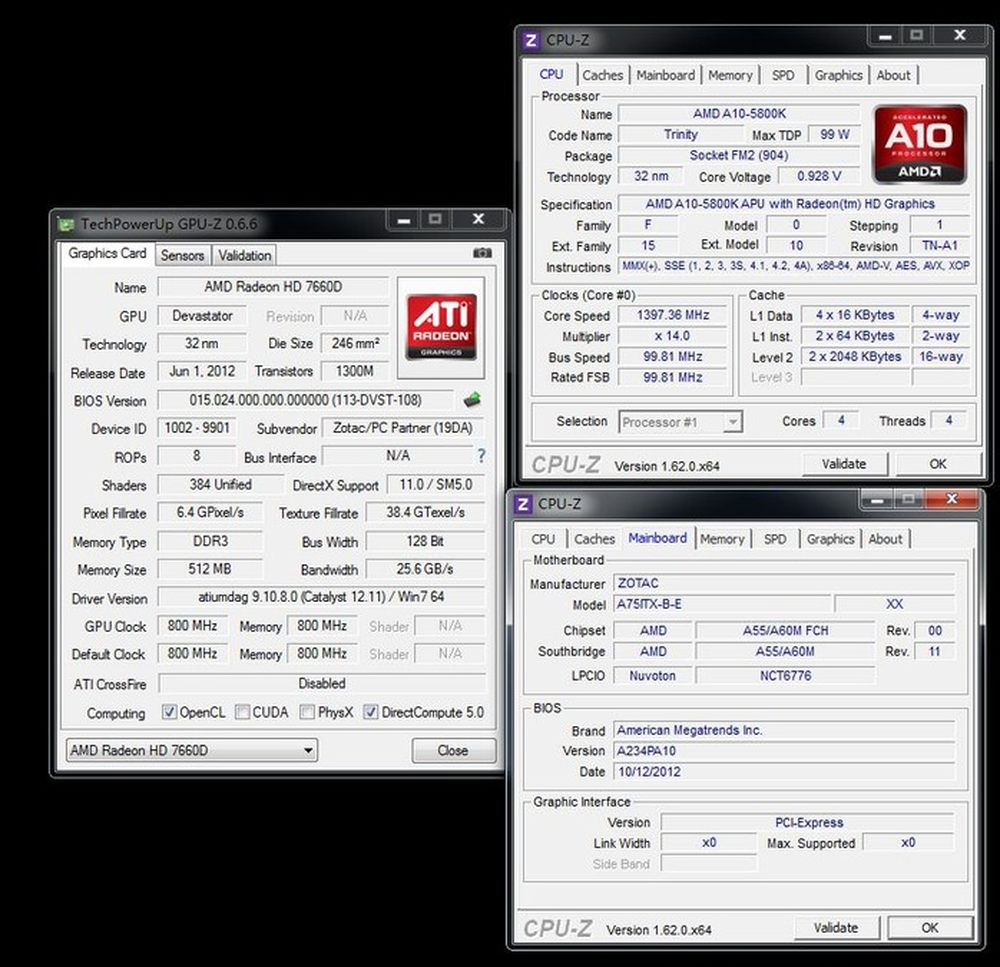

查看CPU-Z、GPU-Z硬件信息
27/32

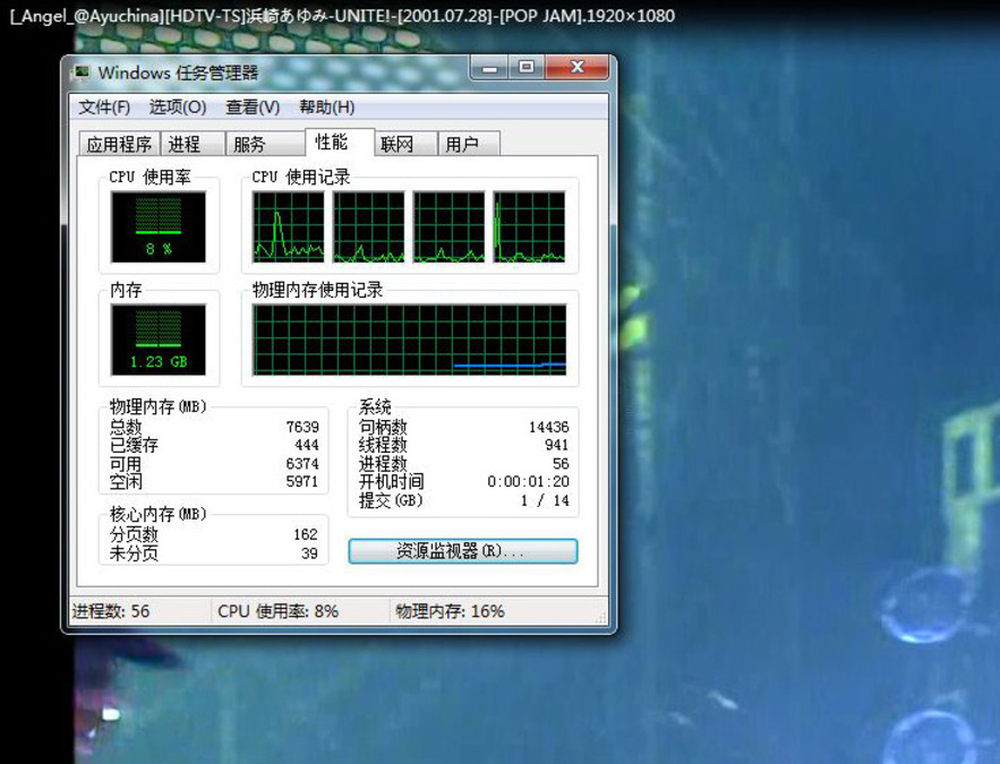

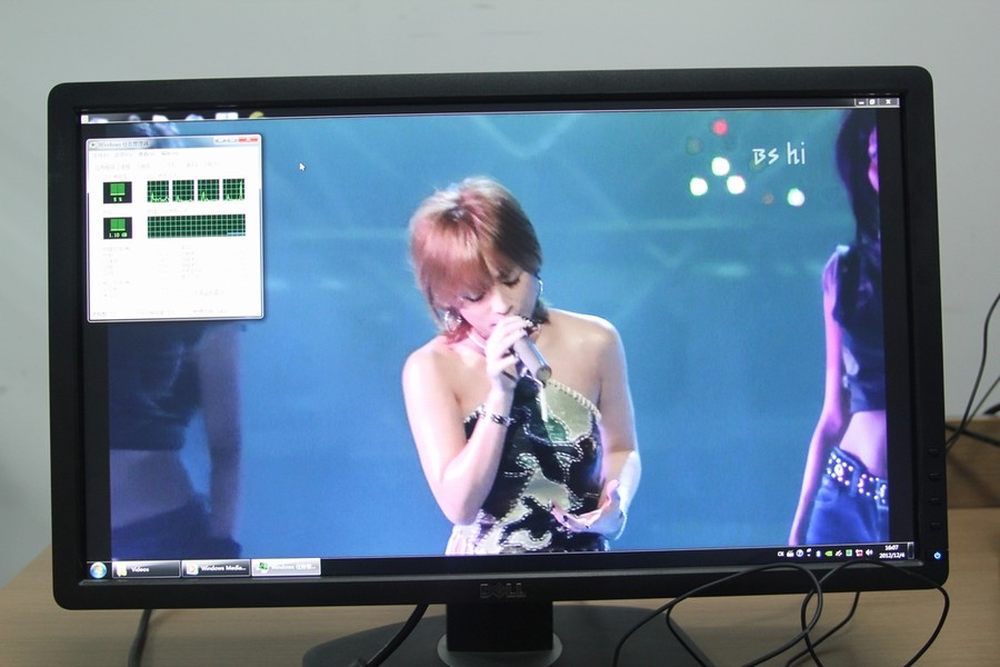

播放1080P高清视频，CPU占用率在个位数。
28/32
播放1080P高清视频，CPU占用率在个位数。
29/32

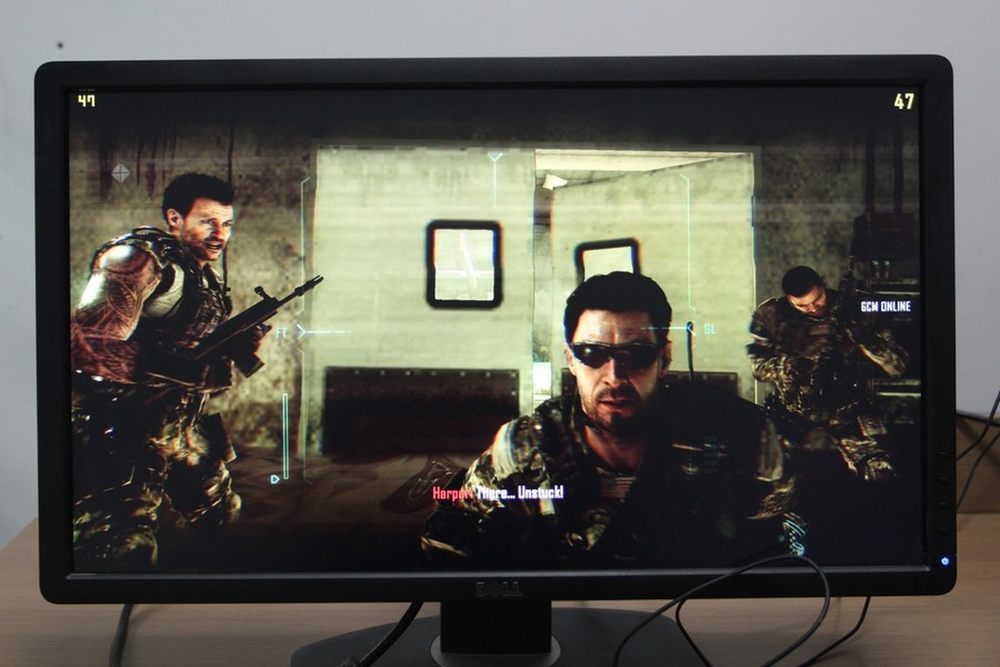

最新大作使命召唤9：黑色行动2测试，分辨率为1920x1080，中等画质设置下，游戏帧数在45以上。
30/32

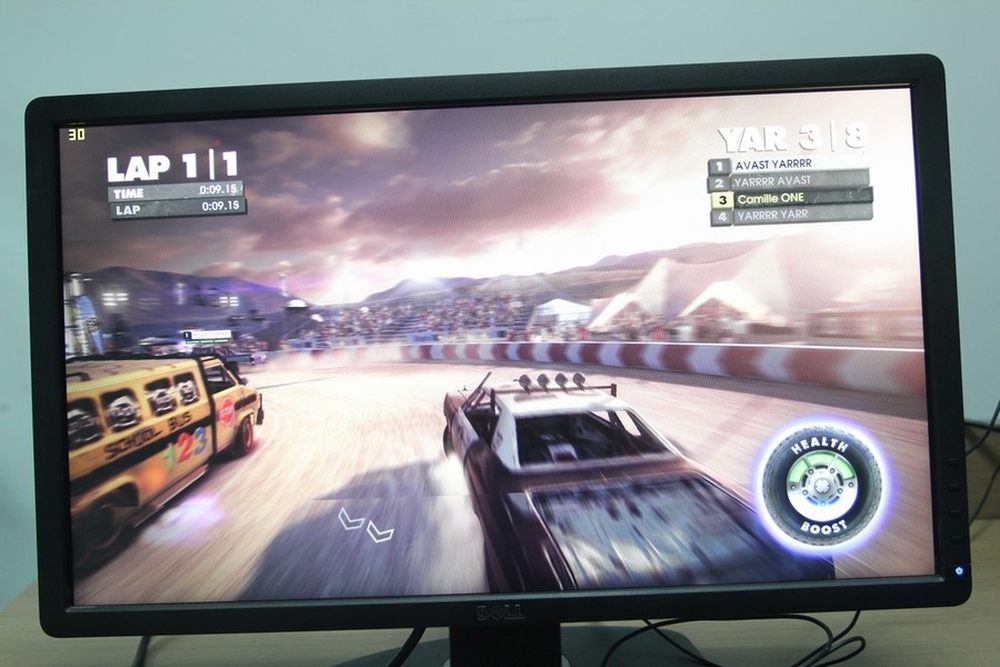

DX11游戏尘埃：决战，分辨率为1920x1080，中等画面设置下，测试帧数在30帧以上，可以流畅进行游戏。
31/32
DX11游戏蝙蝠侠：阿卡姆城，分辨率为1920x1080，中等画质设置，测试帧数在35以上可以流畅游戏。
32/32

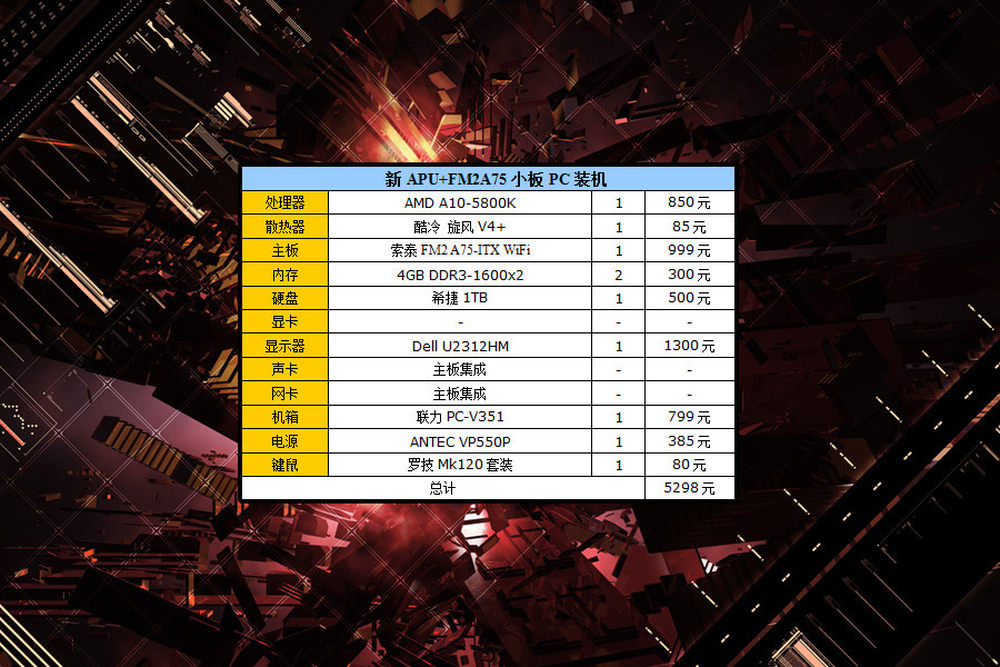

这次装机中选择的机箱、电源、显示器价格都偏高，因为评测室内暂无价位合适的产品用以演示。实际装机中在不更换处理器、主板的前提下，这样一台PC在4000元左右即可配置完成。
