Tegra3强劲四核 影驰GALAPAD全机拆解
1/31
GALAPAD搭载了一块7英寸1024x600分辨率屏幕，采用了主频1.3GHz的NVIDIA Tegra 3四核心处理器，内置1GB RAM运行内存，硬件配置和谷歌Nexus 7基本相同，不过官方售价却仅有1299元，下面就让我们看看GALAPAD的机器内部吧。
相关阅读：
《千元四核震撼性价比 GALAPAD详细评测》
2/31

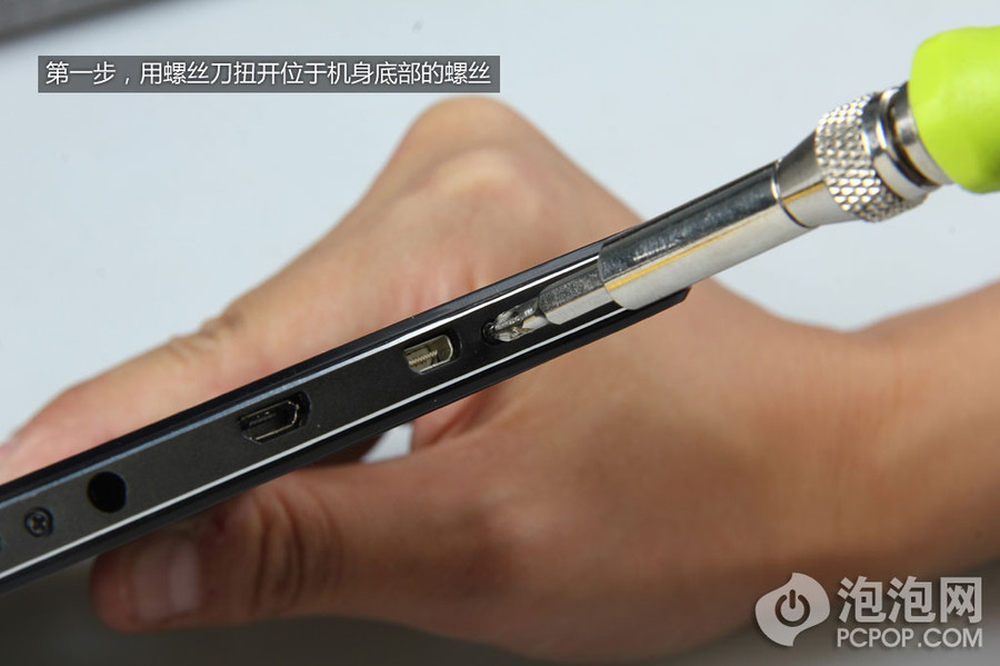

第一步，用螺丝刀扭开位于机身底部的螺丝。
3/31

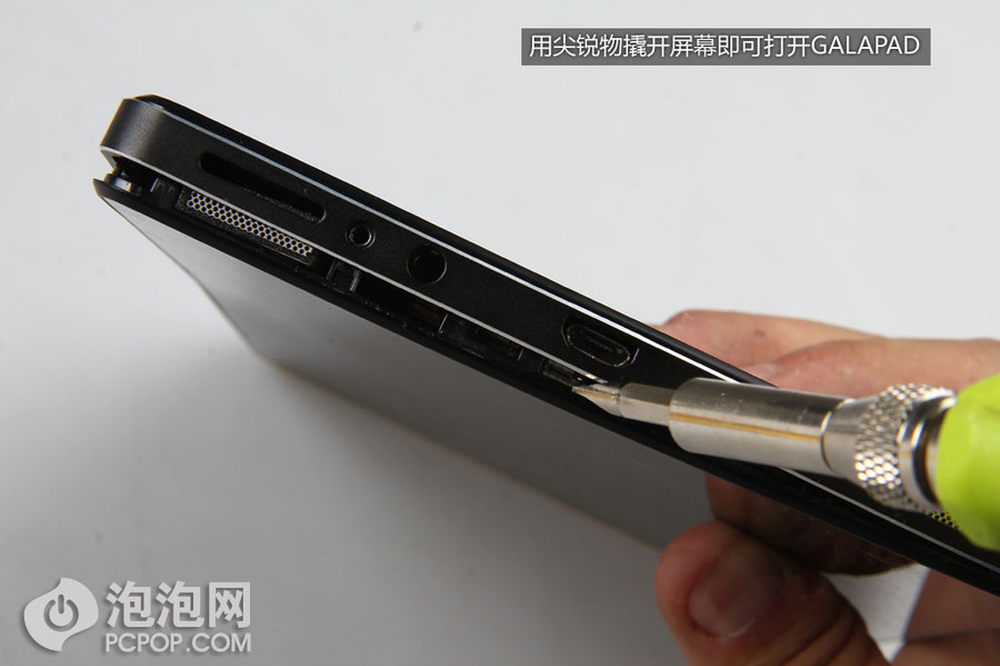

用尖锐物撬开屏幕即可打开GALAPAD。
4/31
打开屏幕后，就可看到机器内部了，大块的电池和主板显露了出来。
5/31

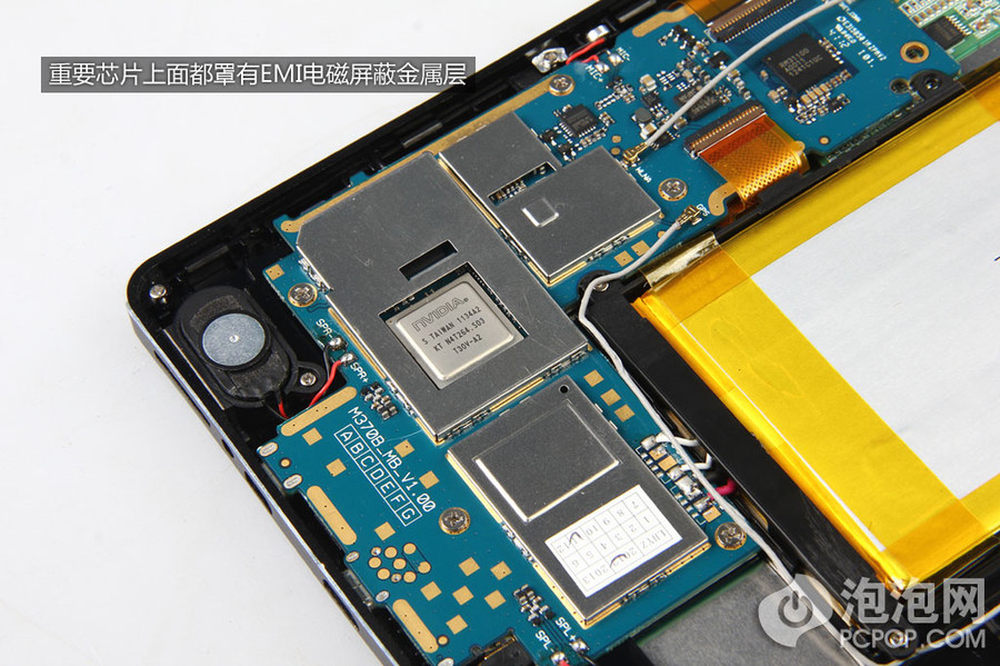

重要芯片上面都罩有EMI电磁屏蔽金属层。
6/31

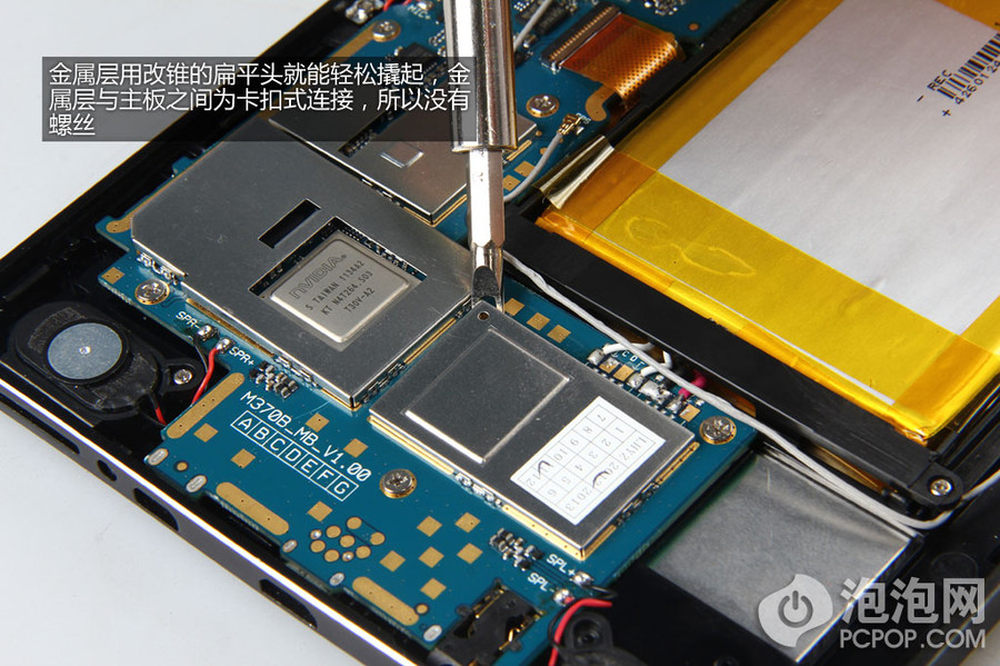

金属层用改锥的扁平头就能轻松撬起，金属层与主板之间为卡扣式连接，所以没有螺丝。
7/31

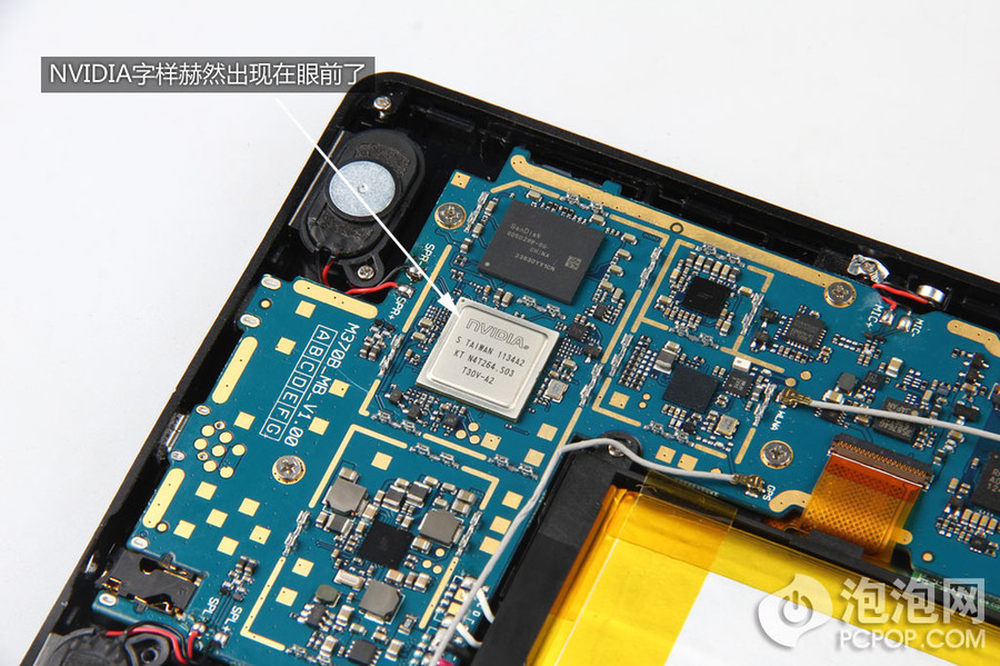

NVIDIA字样赫然出现在眼前了，这款产品是其与NVIDIA深度合作的产品，系统经过优化可最大化限度的利用到Tegra 3的性能优势。
8/31

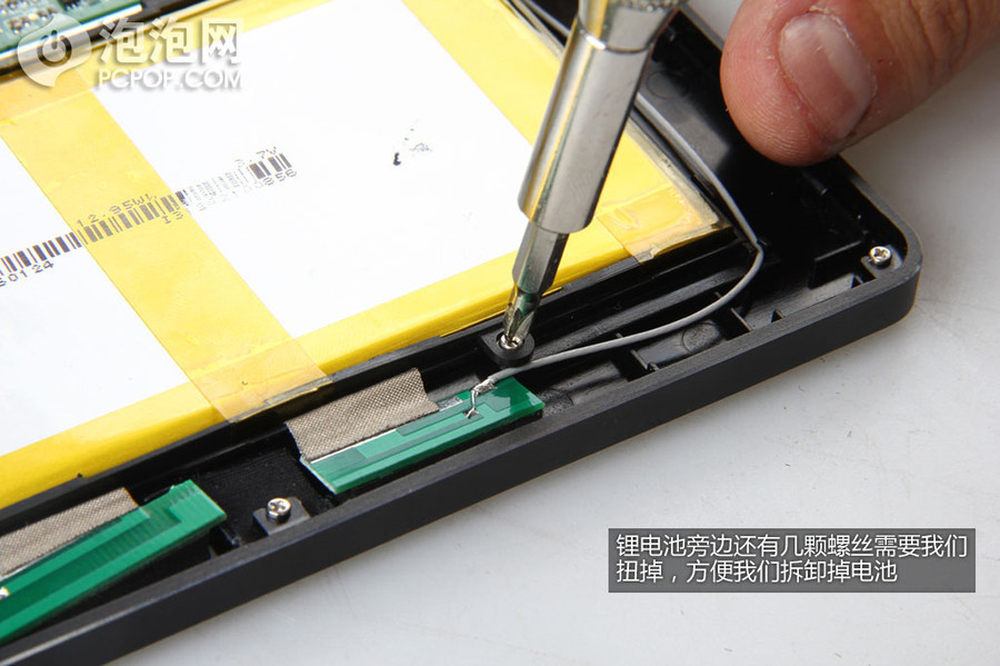

锂电池旁边还有几颗螺丝需要我们扭掉，方便我们拆卸掉电池。
9/31

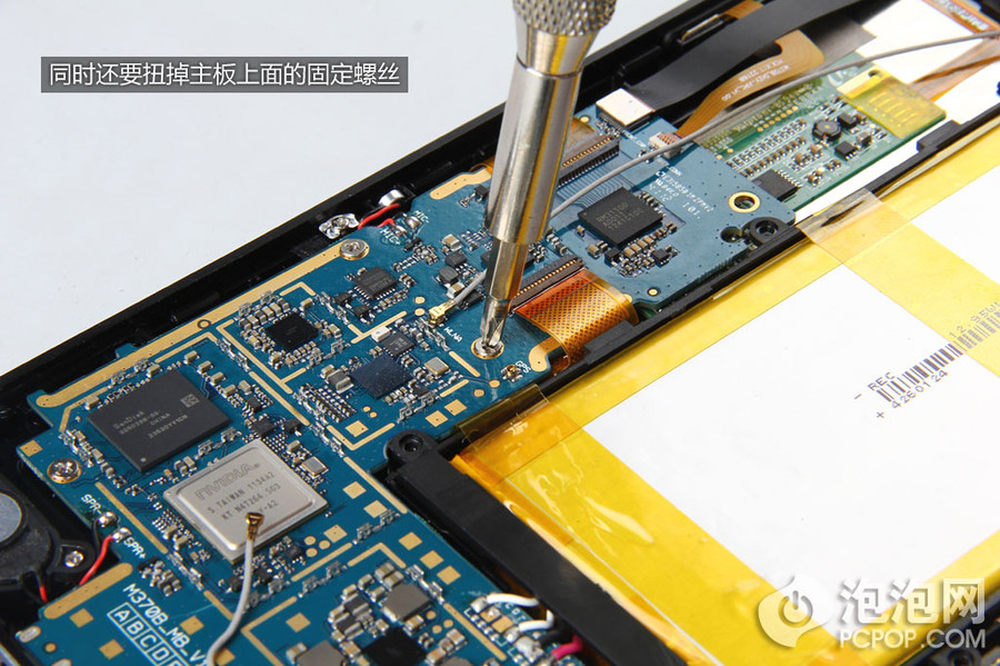

同时还要扭掉主板上面的固定螺丝，尽管该机价格低廉，内部线路设计却非常工整严密，没有恼人的飞线，用料厚道。
10/31

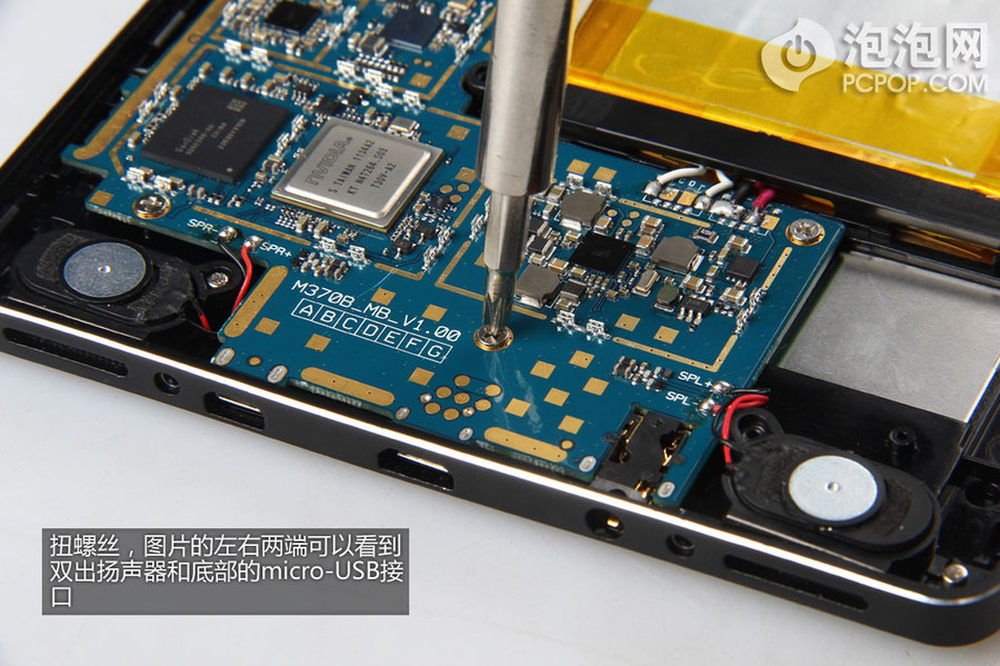

扭螺丝，图片的左右两端可以看到双出扬声器和底部的micro-USB接口。
11/31

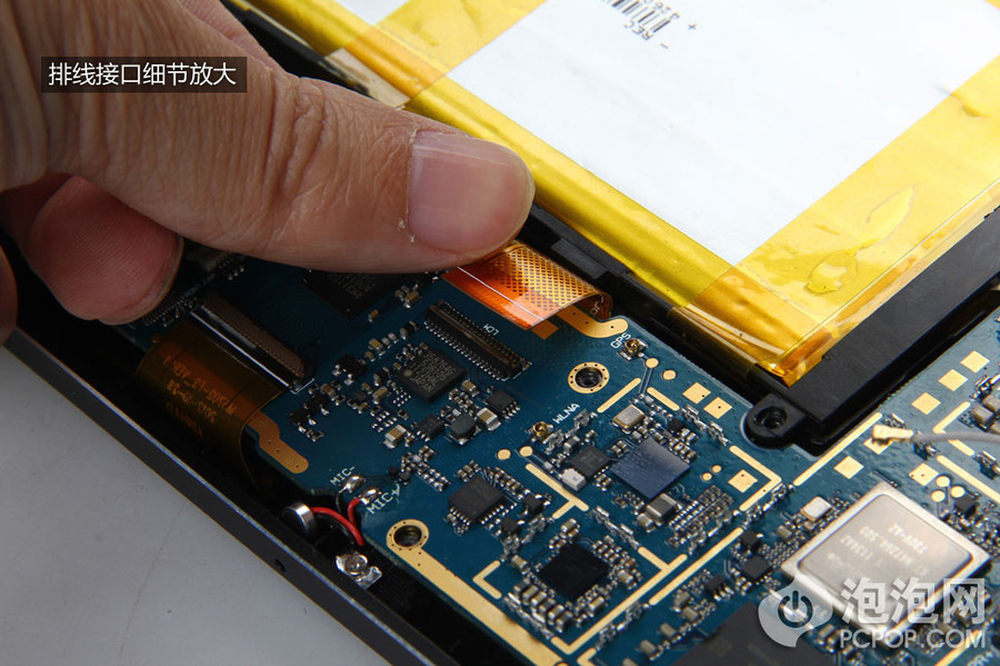

排线接口细节放大。
12/31

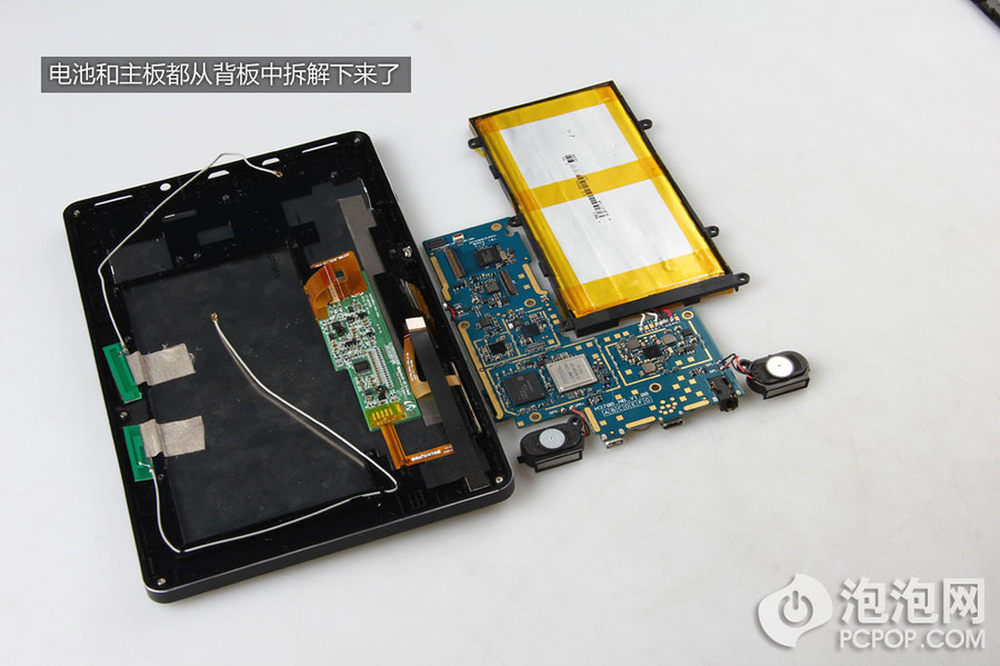

电池和主板都从背板中拆解下来了。
13/31

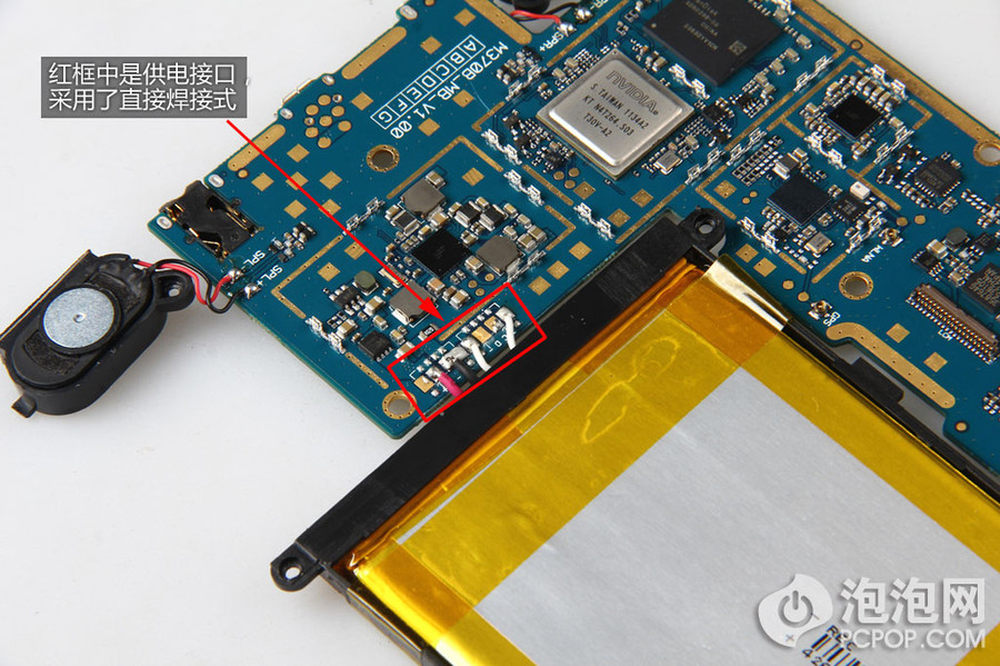

红框中是供电接口，采用了直接焊接式。
14/31

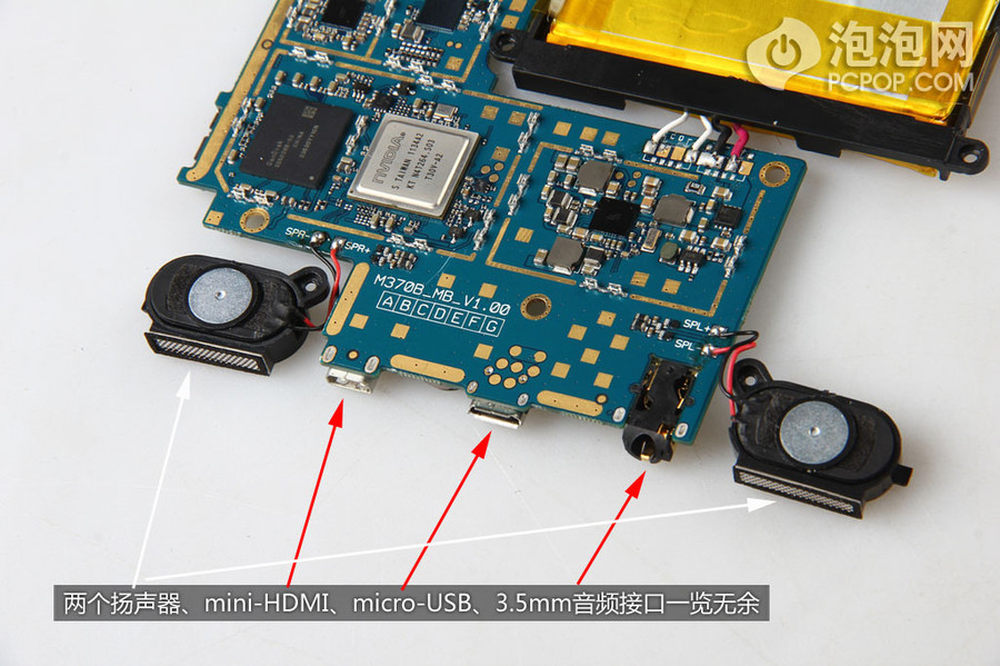

两个扬声器、mini-HDMI、micro-USB、3.5mm音频接口一览无余。
15/31

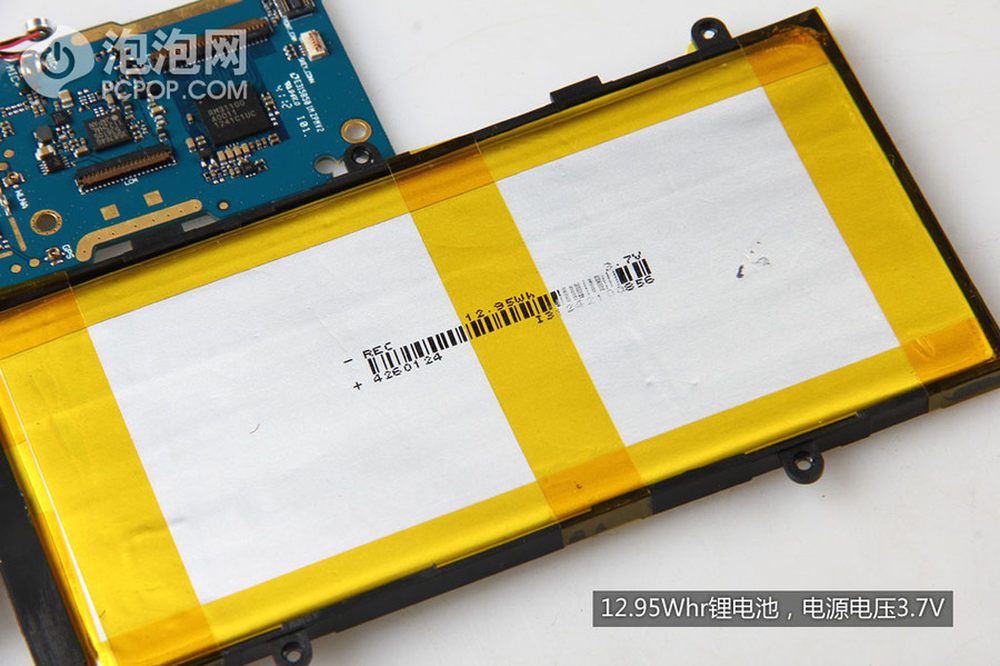

12.95Whr锂电池，电源电压3.7V。
16/31
主板PCB放大特写。
17/31

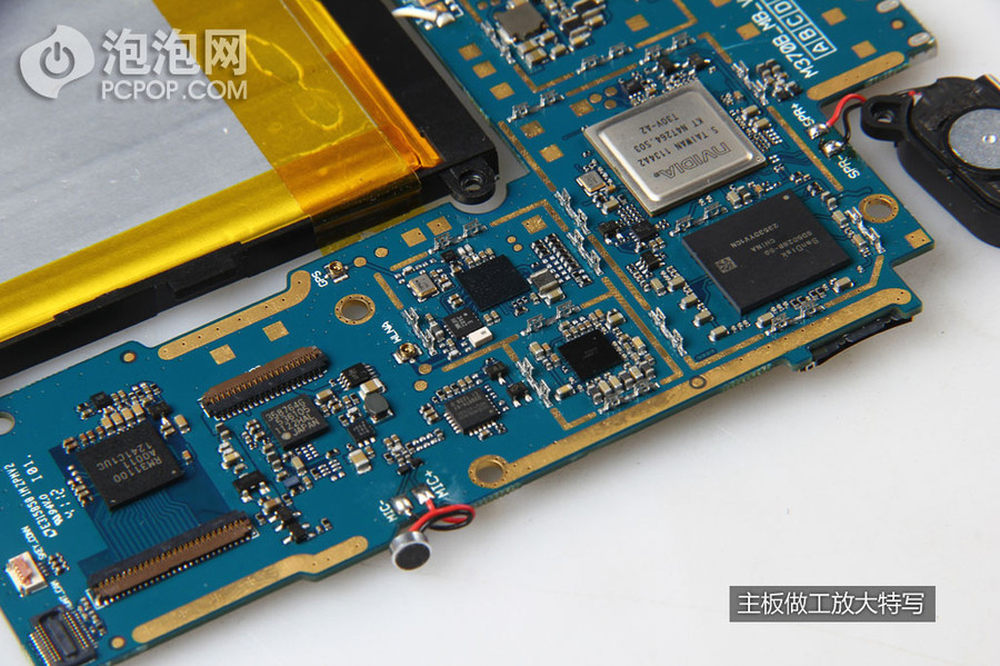

主板做工放大特写。
18/31

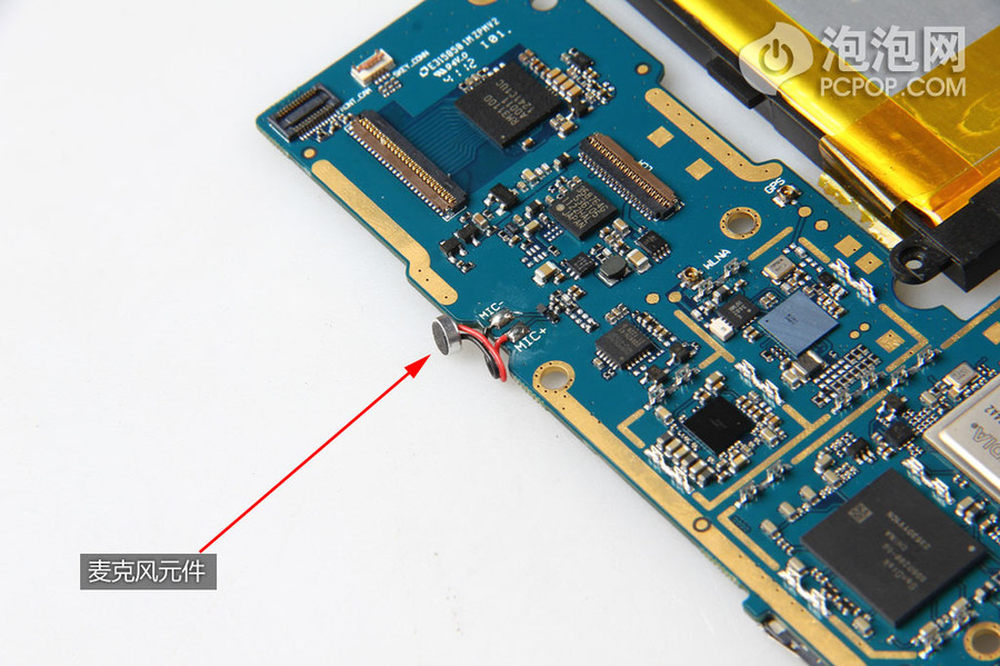

麦克风元件。
19/31

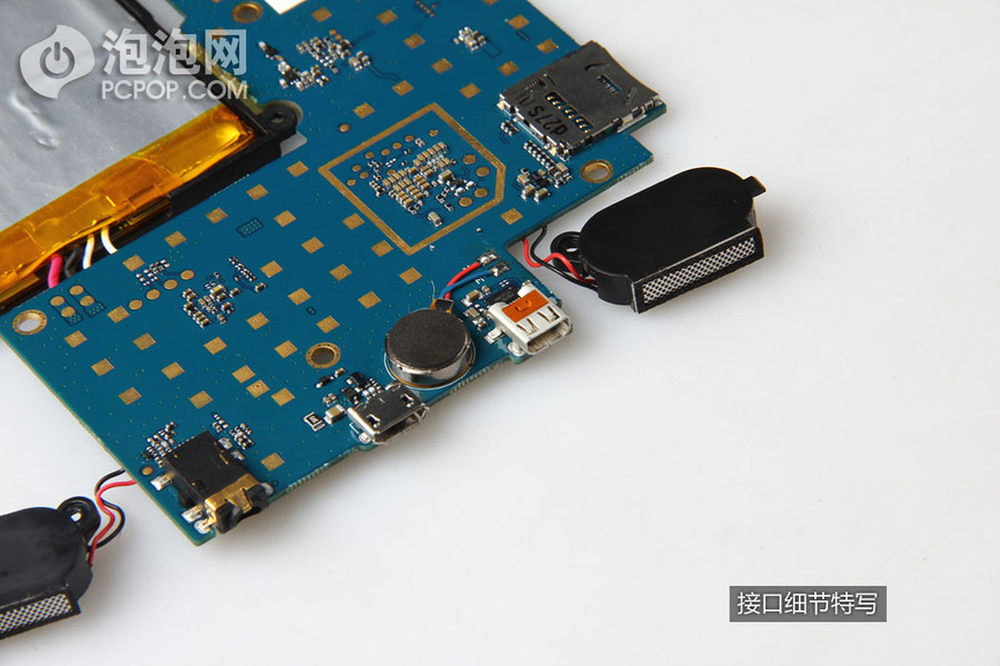

接口细节特写，PCB版反面设计整层的覆铜层，不仅能屏蔽电磁干扰，还能提升散热效果。
20/31

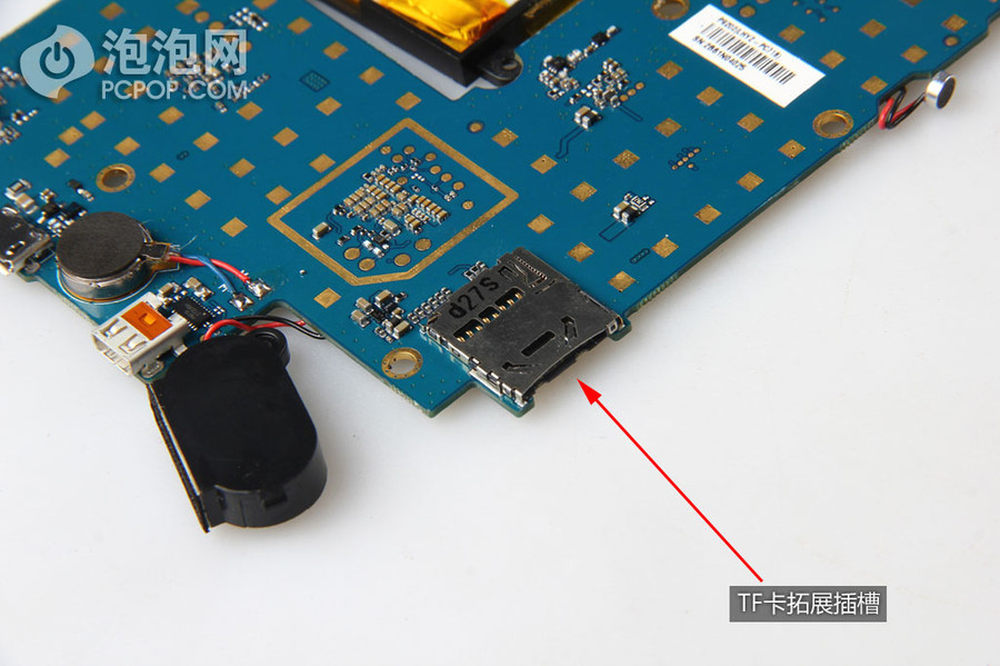

TF卡拓展插槽。
21/31

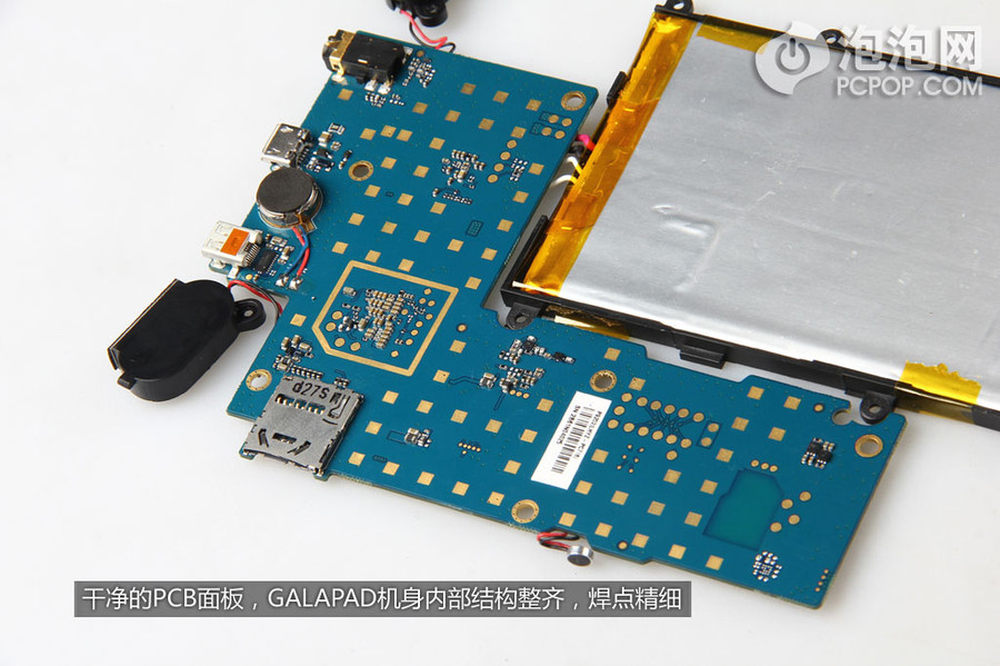

干净的PCB面板，GALAPAD机身内部结构整齐，焊点精细。
22/31

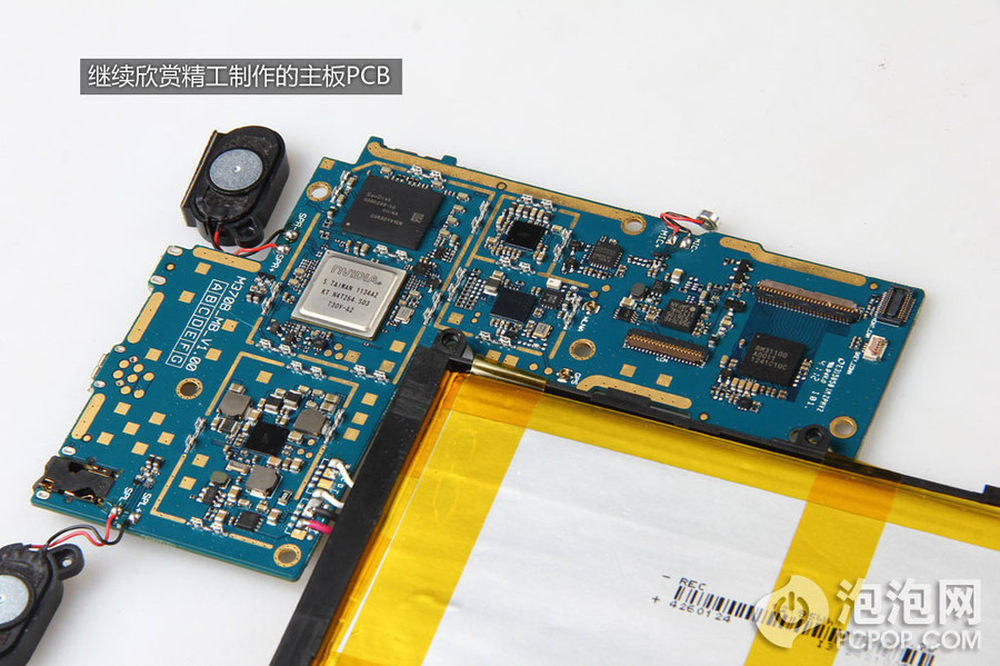

继续欣赏精工制作的主板PCB。
23/31

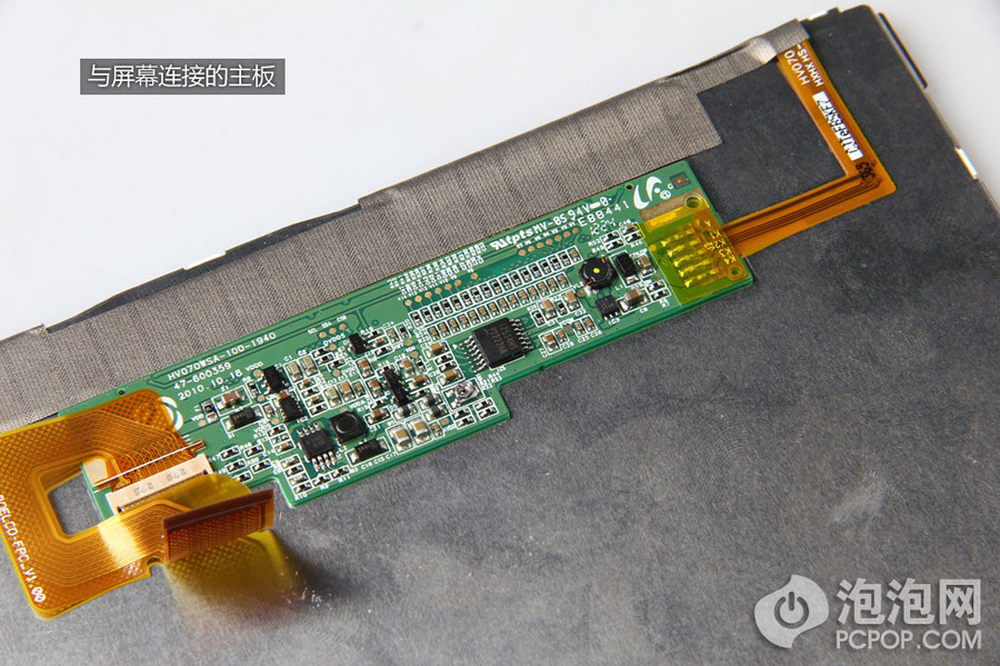

与屏幕连接的主板。
24/31

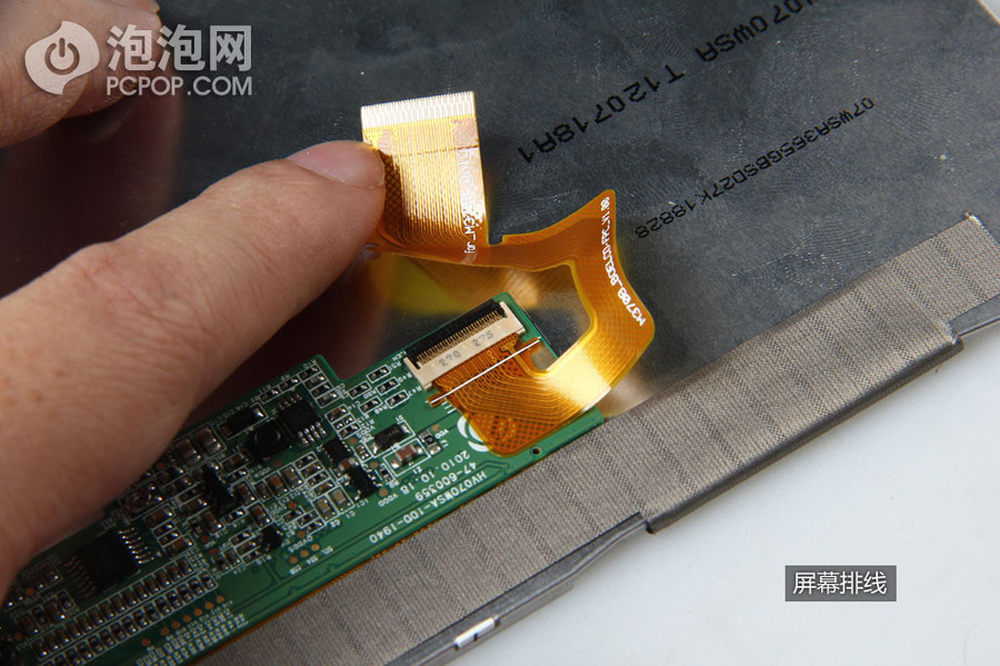

屏幕排线。
25/31

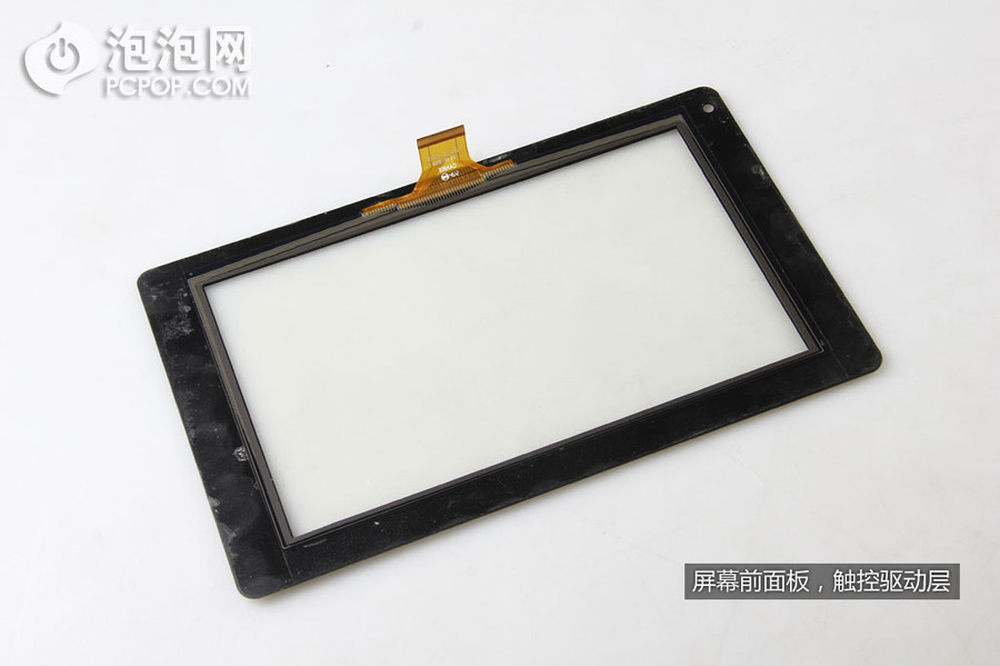

屏幕前面板，触控驱动层。
26/31

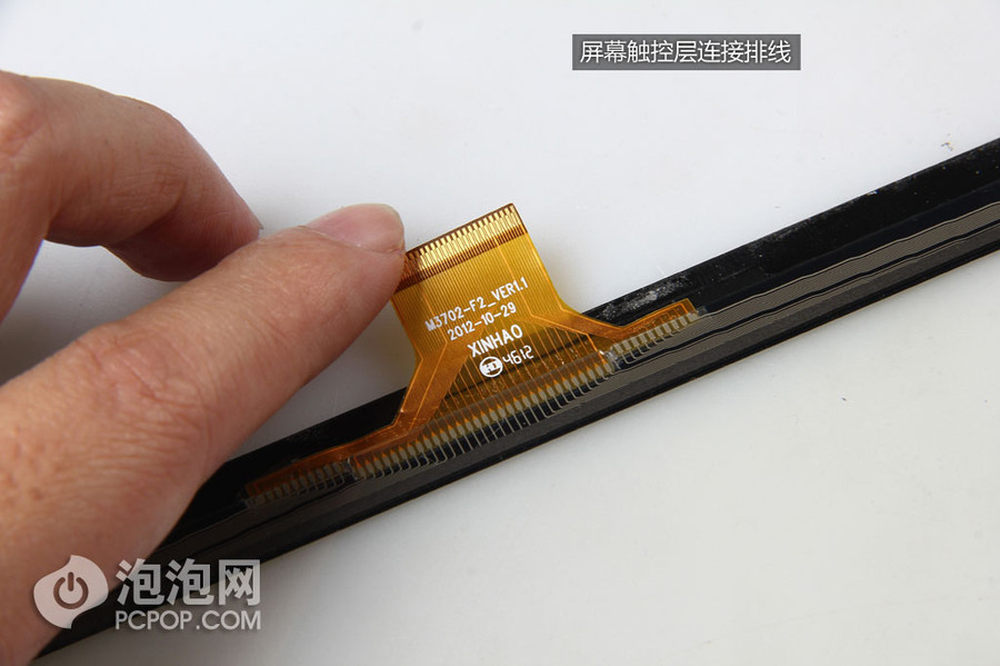

屏幕触控层连接排线。
27/31
7英寸IPS屏幕，分辨率为1024x600。
28/31

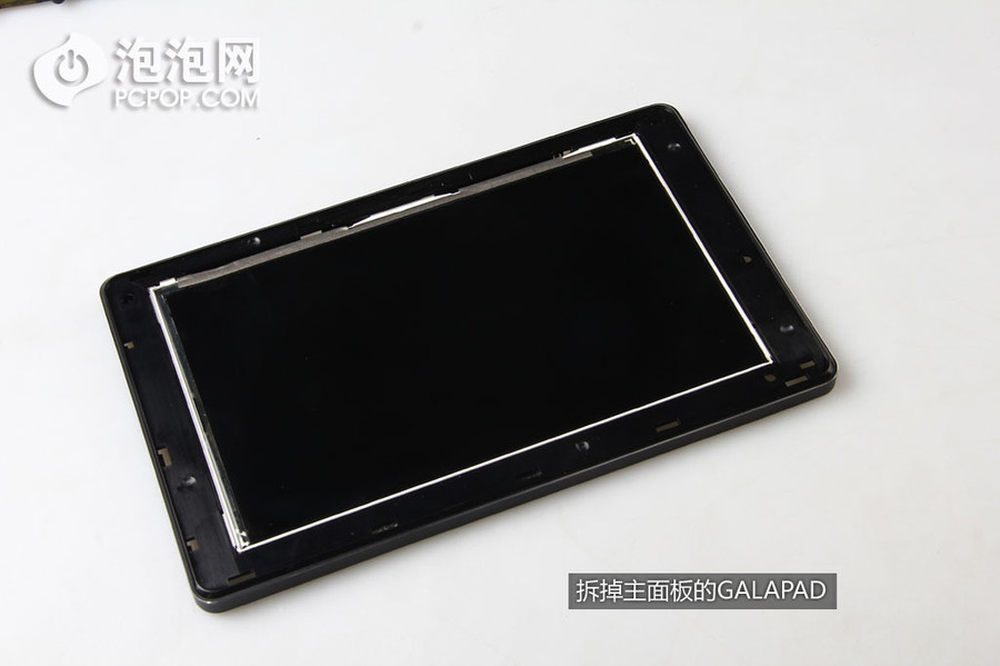

拆掉主面板的GALAPAD。
29/31
拆掉主面板的GALAPAD。
30/31
影驰GALAPAD拆机特写。
31/31

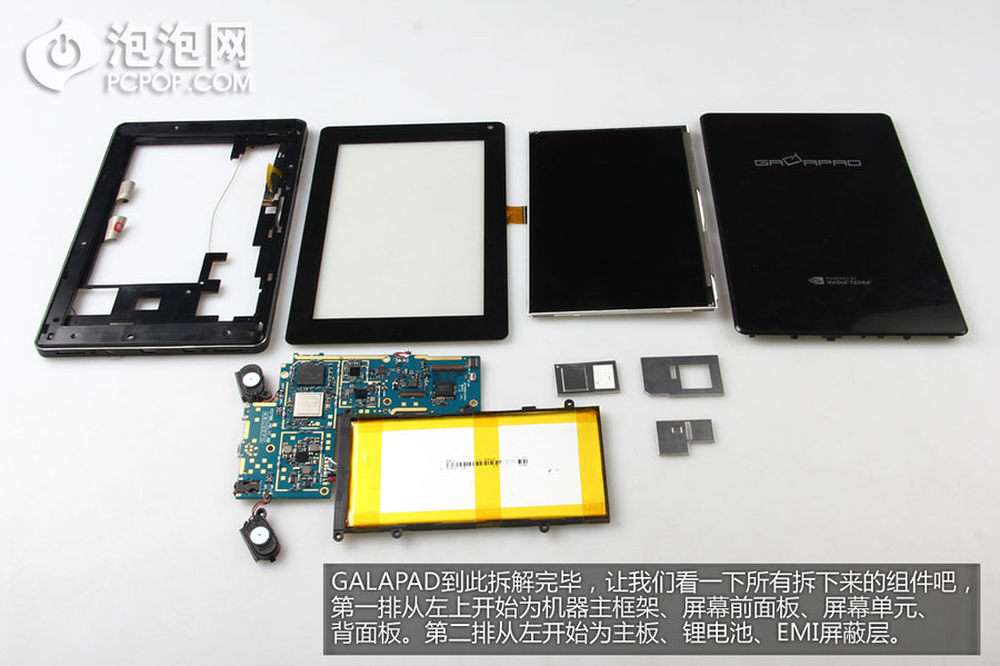

GALAPAD到此拆解完毕，让我们看一下所有拆下来的组件吧，第一排从左上开始为机器主框架、屏幕前面板、屏幕单元、背面板。第二排从左开始为主板、锂电池、EMI屏蔽层。
整体来看，GALAPAD内部结构非常的简单和清晰，的确有大厂的风范，机器拆解简单，维修容易，给消费者带来了极大的便利。
