PS3手柄尸体重生记 小编教你维修手柄
1/23
相信很多游戏用户都有坏手柄摇杆的经历，当出现这种情况的时候，有的人选择躺尸，有的人选择花钱找师傅维修，当然高富帅可以果断的换个新的（两百块左右）。那么对于我们这些穷屌丝来说，既没有多余的钱买新手柄，又没有专业维修技术的人，能不能通过自己的力量完成维修呢？笔者最近搞了几个PS3手柄尸体，都是因为3D摇杆挂掉，致使手柄内部短路通电后手柄不能启动。从事DIY行业的人都好折腾，本人自然也不例外，在进行一番“医治”之后。坏掉的手柄终于又满血复活了，下面笔者就跟大家分享下手柄的维修过程。
2/23

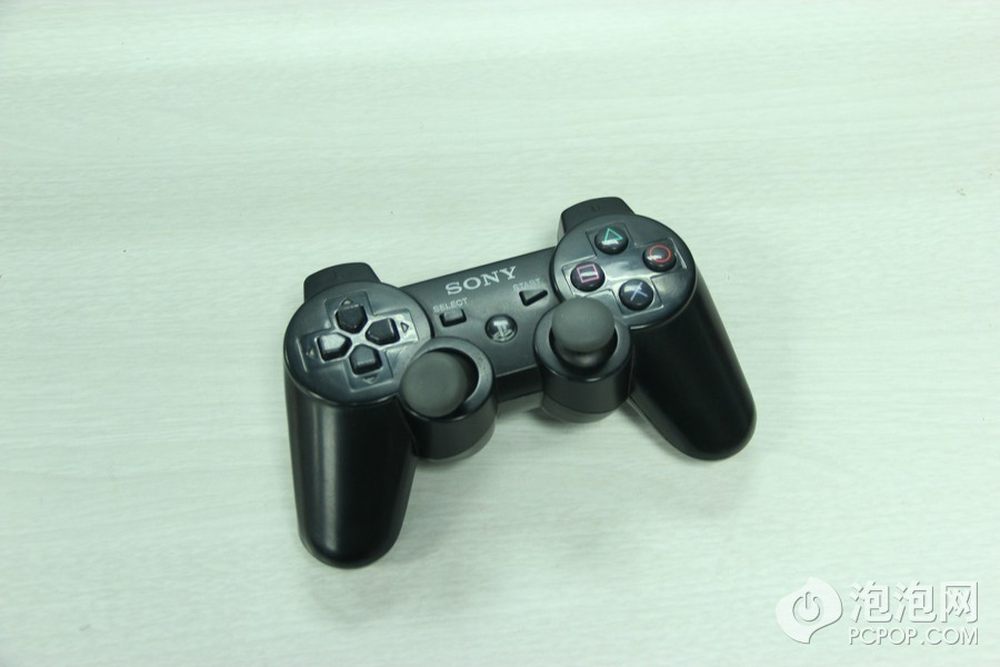

上图为收来的PS3手柄尸体，成尸体原因——左侧摇杆挂了，致使手柄内部短路，通电后灯不亮不能使用。特此声明：本尸体属于那种，原装手柄经过翻新换高仿外壳的玩意儿，手柄的内脏部分除摇杆外均为原装。
3/23

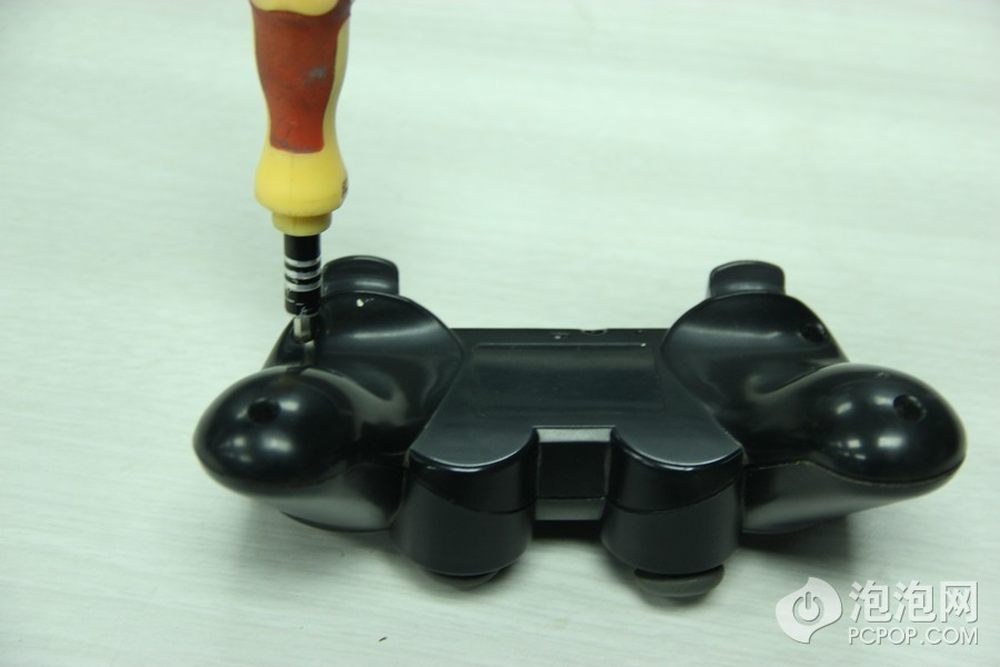

手柄背部有5个螺丝孔，内部是十字螺丝挨个拧下来。
4/23

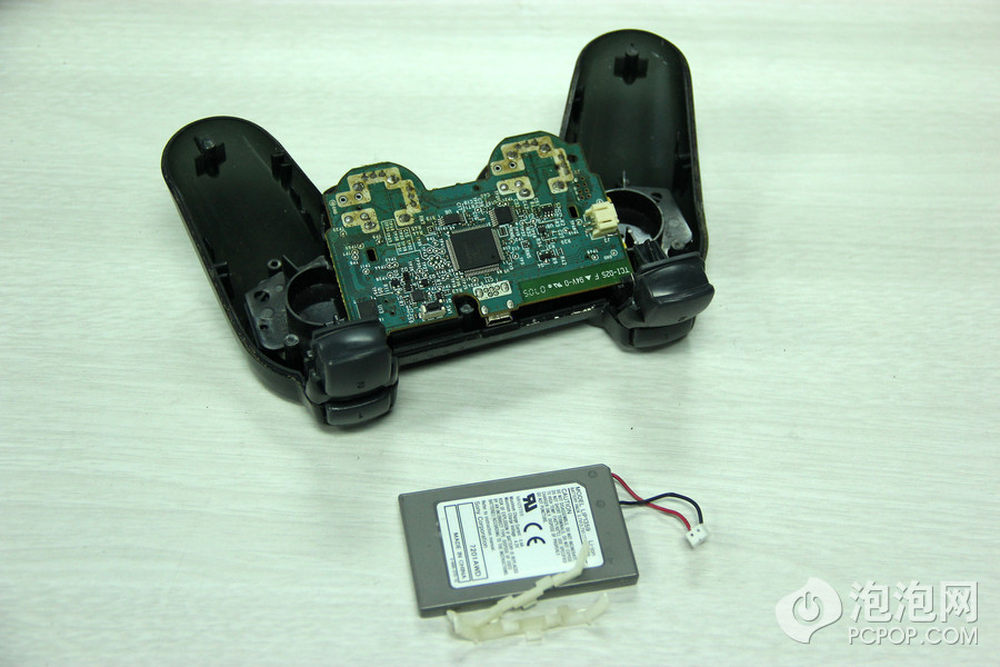

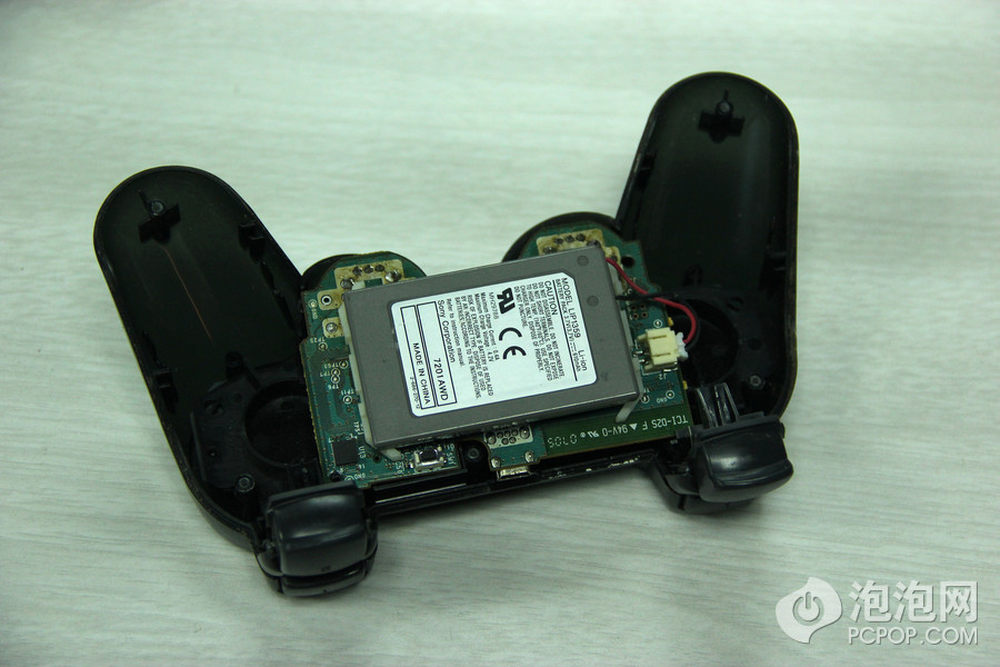

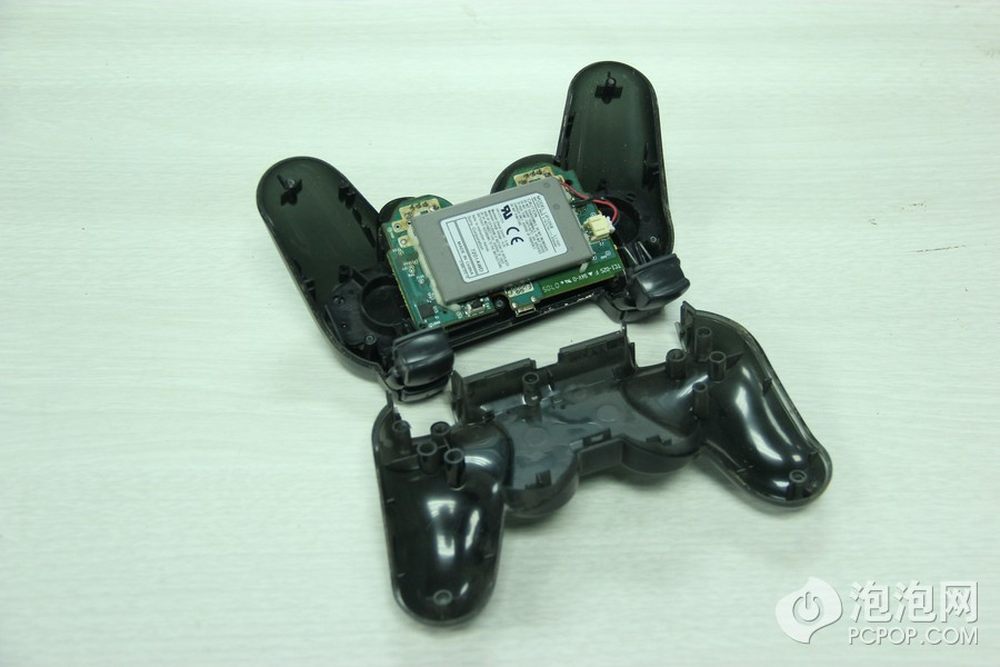

打开后盖的样子。
5/23
手柄内部大致结构：一块610毫安锂电池，手柄的PCB主板，导电排线以及导电胶垫。
6/23
索尼的PS3原装手柄电池采用可拆卸式设计可以方便用户更换。
7/23
拿掉电池后就能看到手柄的主板了，看来这个手柄之前没少遭受蹂躏，两个黄黄的国产摇杆以及那泛黄的高温灼烧痕迹，都深深的出卖了它。
8/23

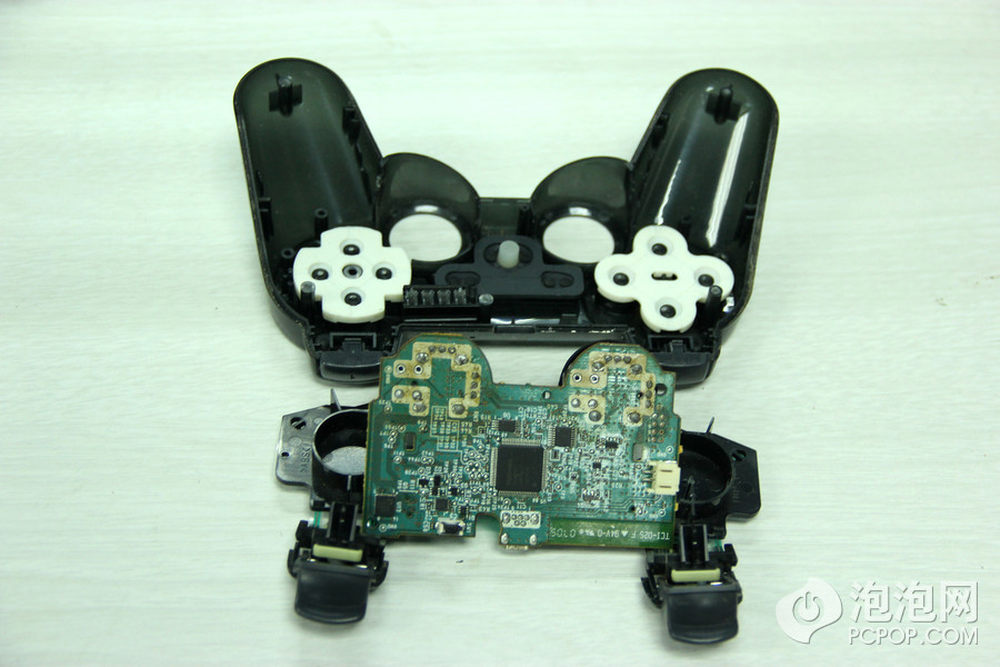

拿下电路板就可以看到导电胶了，由于导电排线和电路板是“一体化”设计的，所以还要拆！
9/23
导电排线和手柄主板由一个插槽连接，稍微用力就可以将它拔下来。还有一个四线的插头（六轴感应器）一起拔下来就成功分离了。
10/23

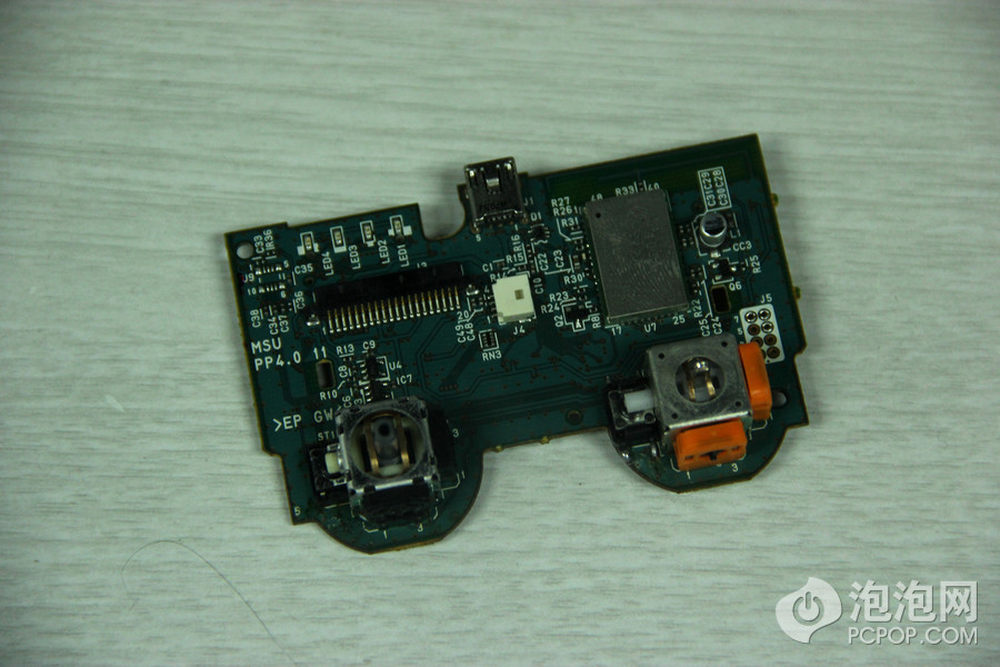

手柄主板正面图，左侧摇杆铁芯都歪了，就是这个玩意儿挂了。
11/23

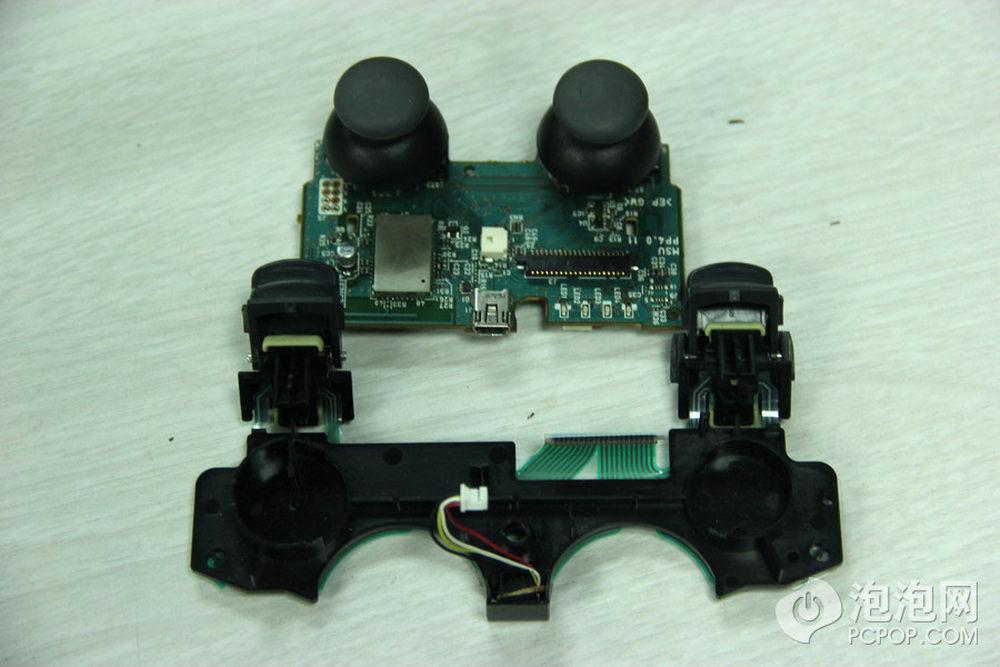

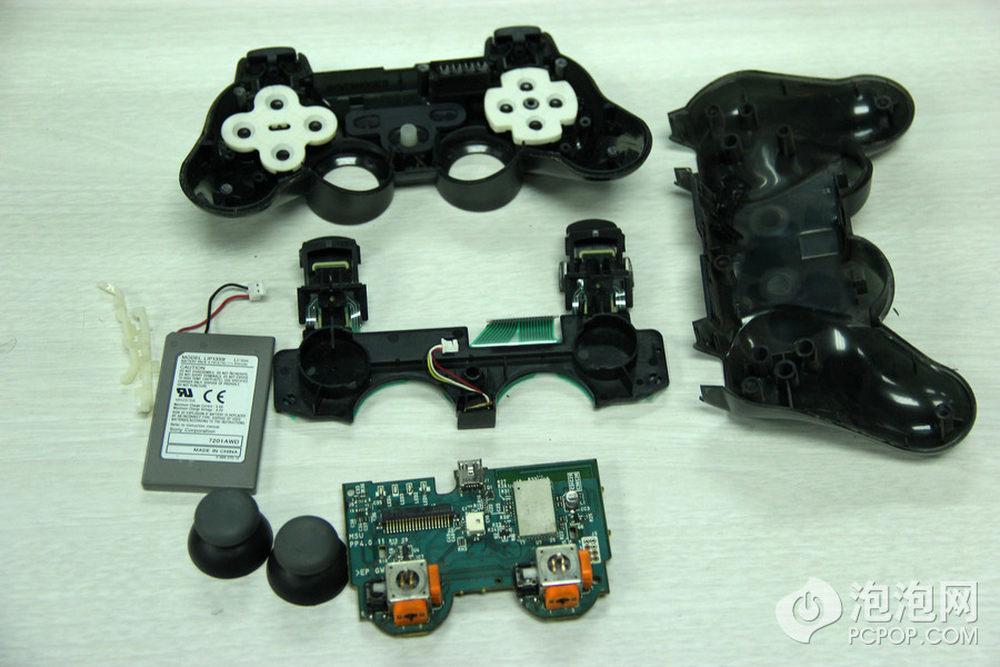

所有零件来个合集吧，下面进入维修环节。
12/23

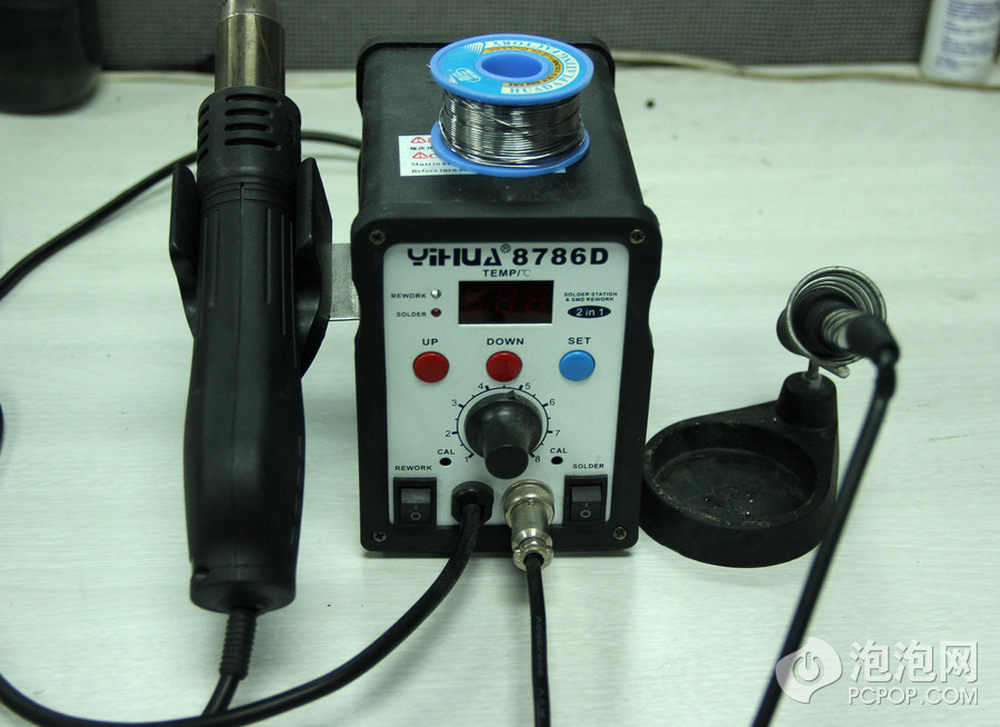

维修工具：电烙铁、热风枪、焊锡、焊膏……貌似还有钳子和本站的“汤编辑”打下手（他也暂且归到维修工具一列吧）O(∩_∩)O哈哈~。
13/23

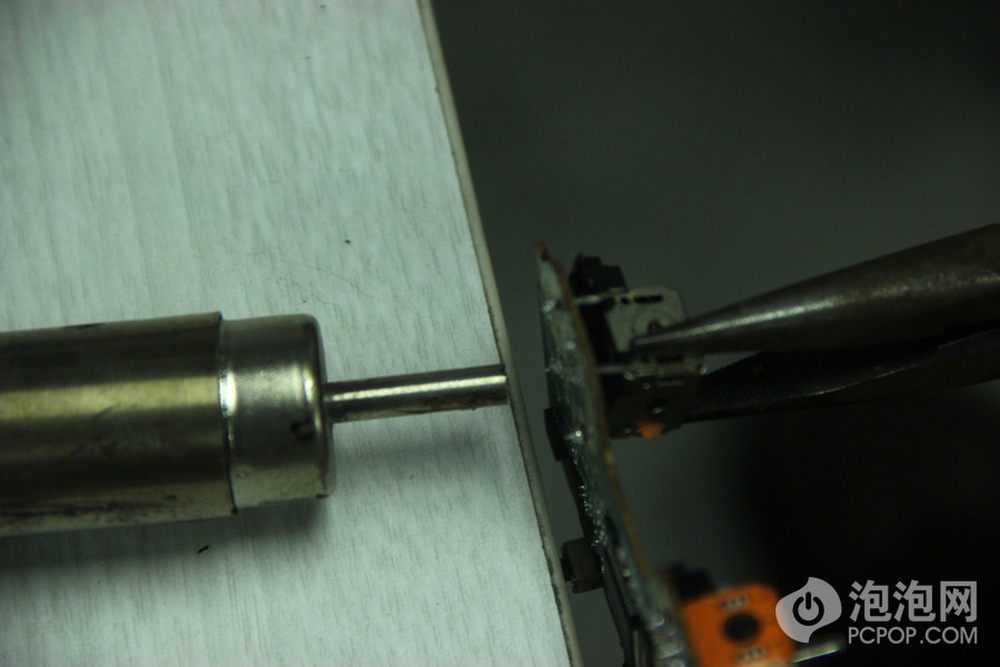

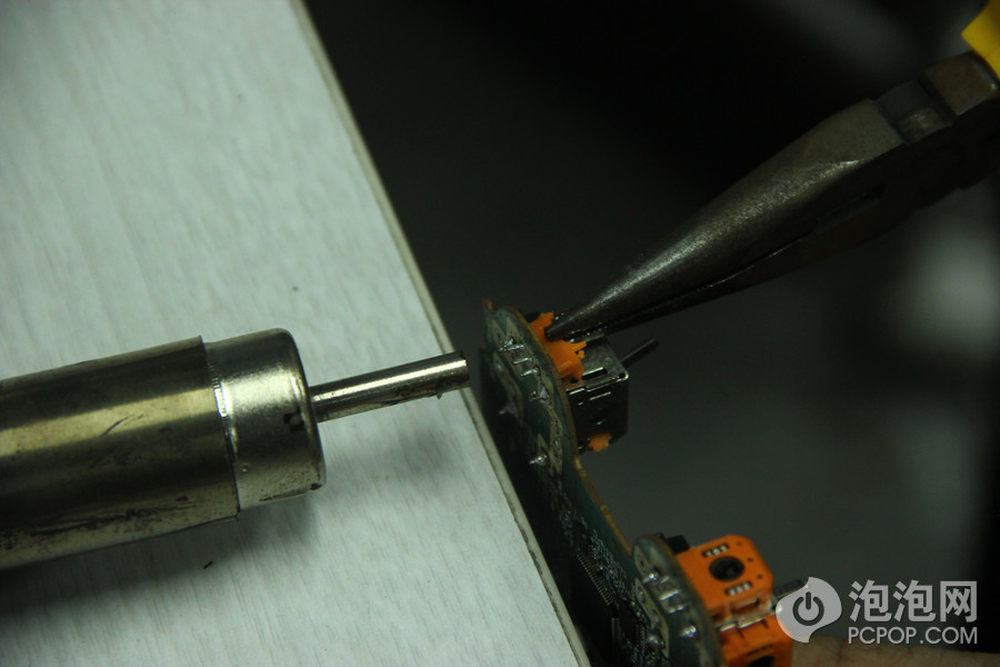

拆迁部队的经验教导我们，只有暴力才是王道——先用钳子掰掉摇杆的塑料部分，然后直接热风枪伺候，（猛吹2分钟）风枪的温度为300度以上，记得要均匀受热防止PCB变形。
14/23

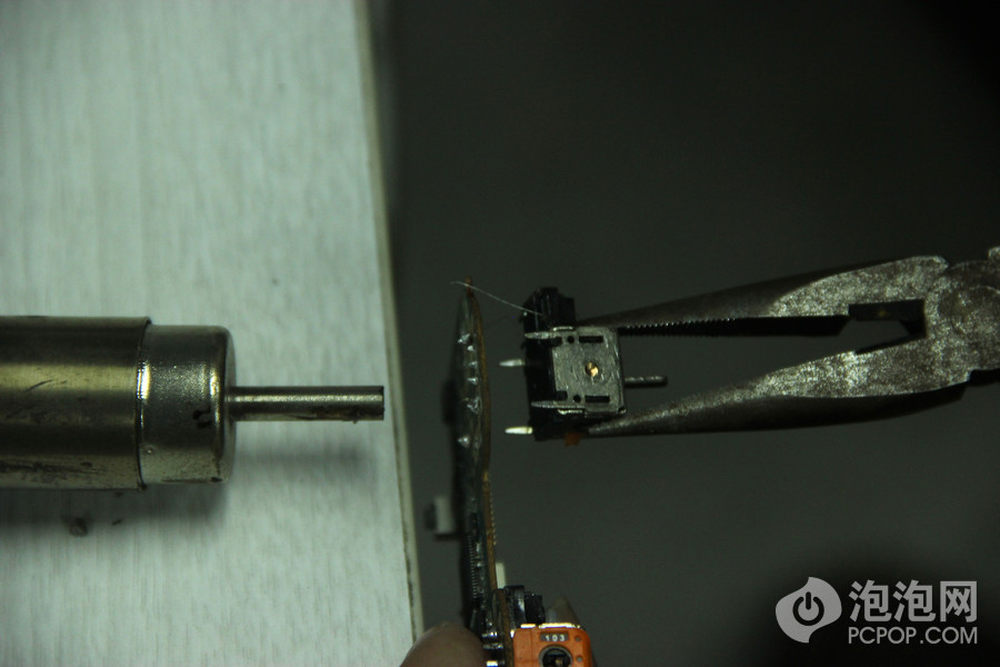

经过2分钟的暖流侵袭，手柄主板和摇杆的焊点开始融化，这时候用钳子夹住摇杆，然后均匀用力往外拉。
15/23

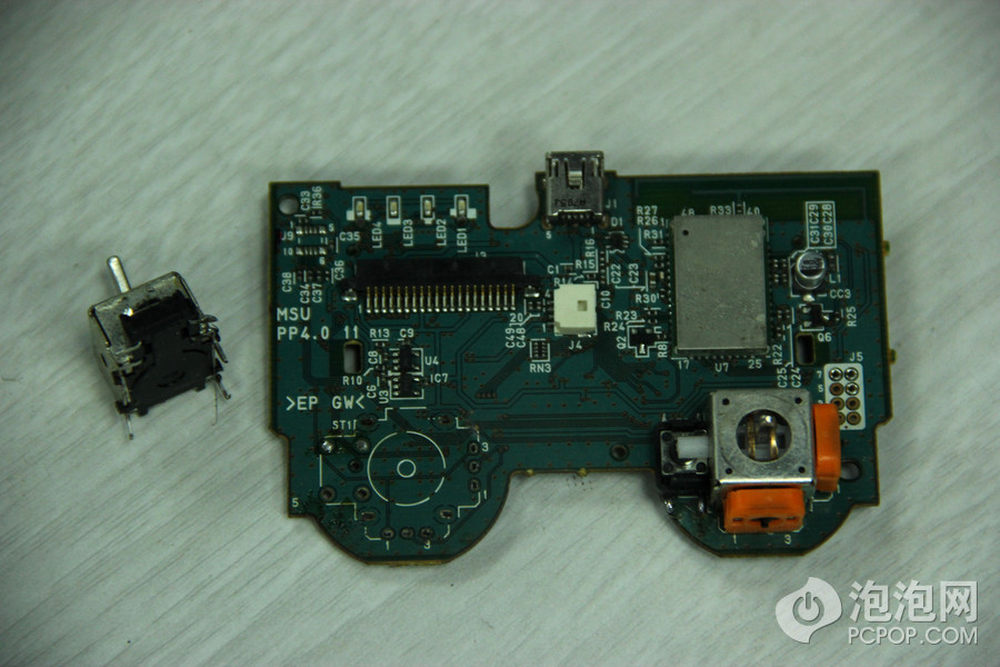

少许片刻，摇杆就被拔下来了……依稀记得谁说过：“摇杆和主板采用双面焊接，非专业人员很难拆解？”事实证明只要采用得当的方法，即使你没有专业的维修技术，没有专业的维修设备，也可以成功的完成拆卸！
16/23
拆个摇杆用的着BGA焊台、吸焊器以及专业的维修技术么？答案是不用——热风枪外加一把钳子就足以。完成拆解后的正面图，可以清楚的电路板（走线连接点）完好无损。
17/23

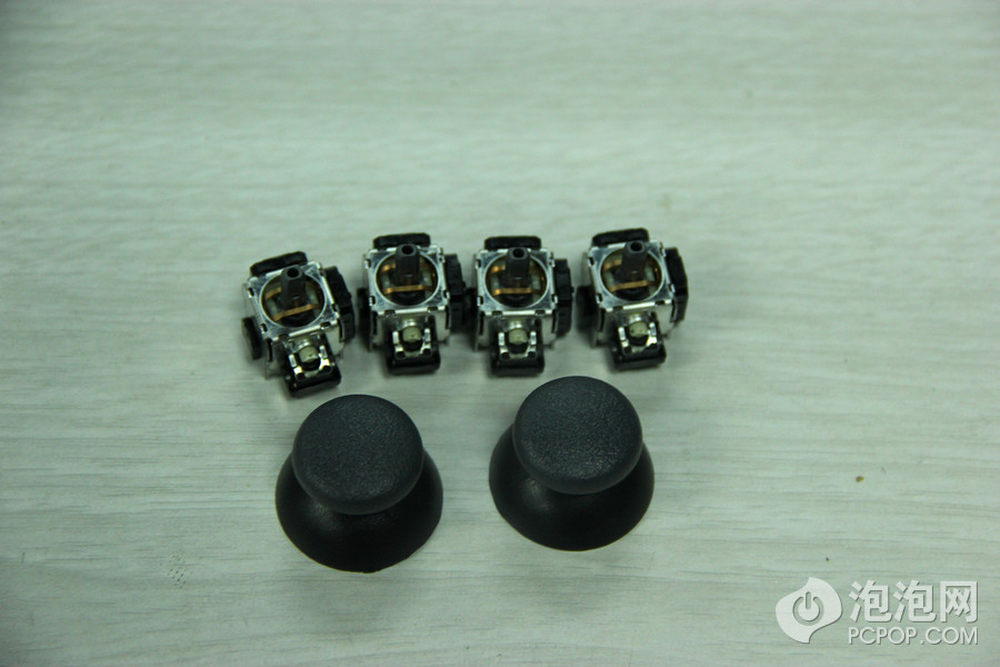

网上买来的原装摇杆以及蘑菇头，摇杆7块钱一个蘑菇头2块钱一个，更换零件的成本就这么多。
18/23

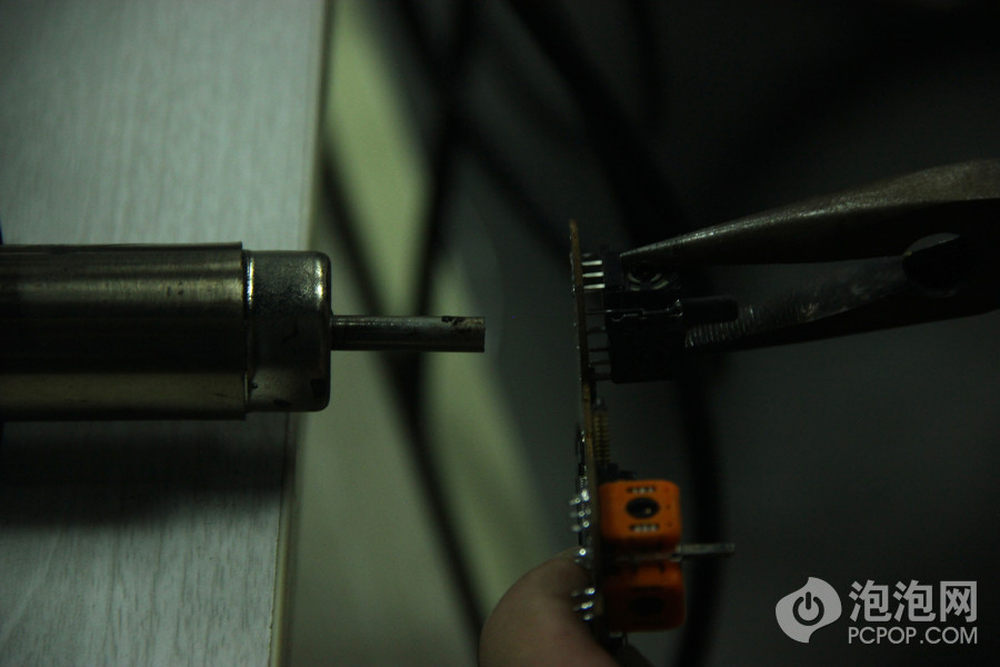

下面把买来的摇杆焊接回去，至于维修的方法还是老套路——用钳子夹住摇杆对准主板上针脚的孔位，然后用热风枪均匀加热各个焊点。
19/23
经过2分钟左右的时间，焊点融化摇杆的针脚穿过主板，至此维修工作完成了一大半。
20/23

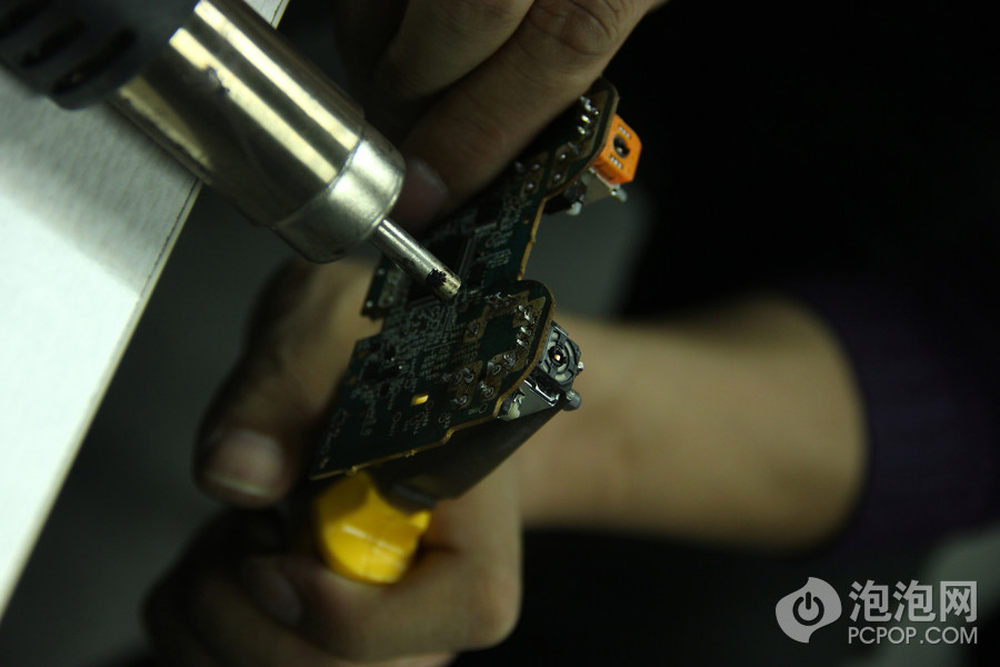

给焊点抹上焊膏，然后用电烙铁配合焊丝，把露出的针脚进行逐个焊接。
21/23

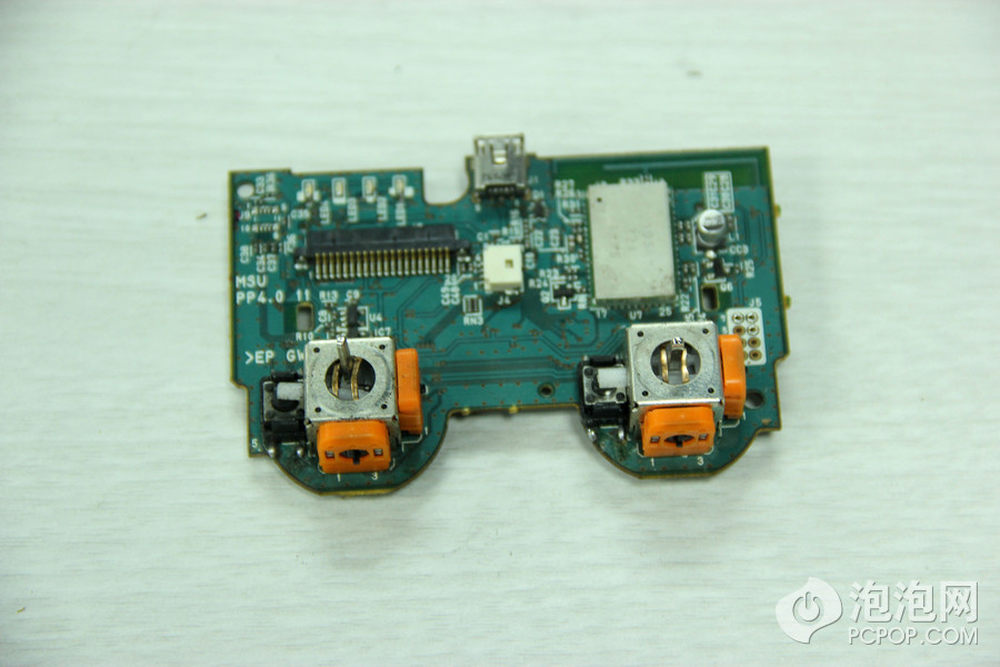

焊接完成后，摇杆更换完成。目前右侧的那个“国产山寨摇杆”身心健康，暂时先这样用着吧，等用坏了再换也不迟。
22/23

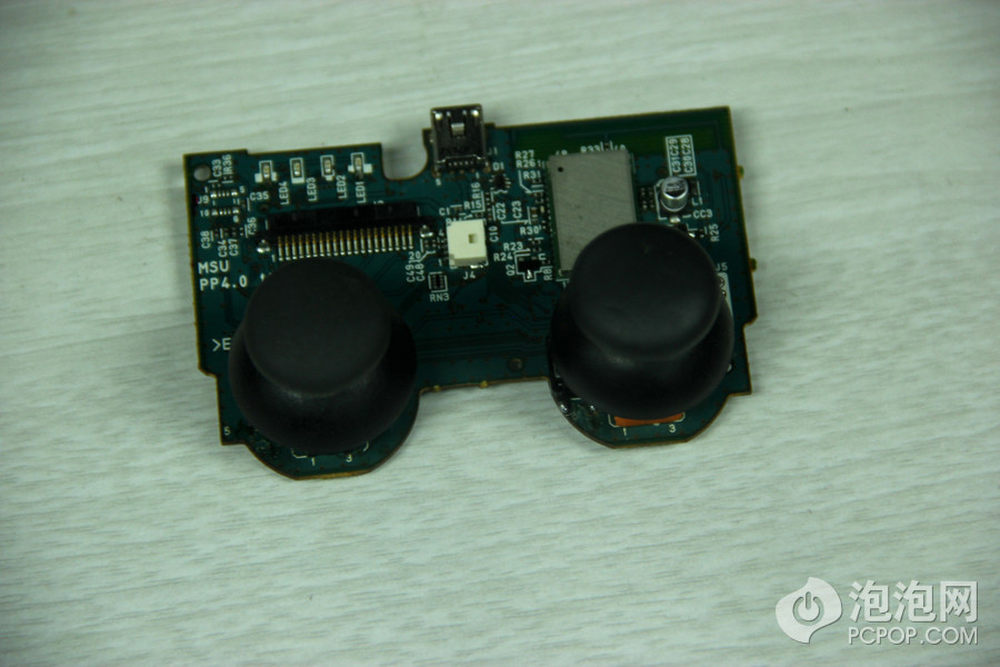

将买来的蘑菇头装上，接下来要做的就是“逆向工程”了，具体的组装过程就不再详细介绍，翻看前文的拆解步骤就可以完成安装。
23/23

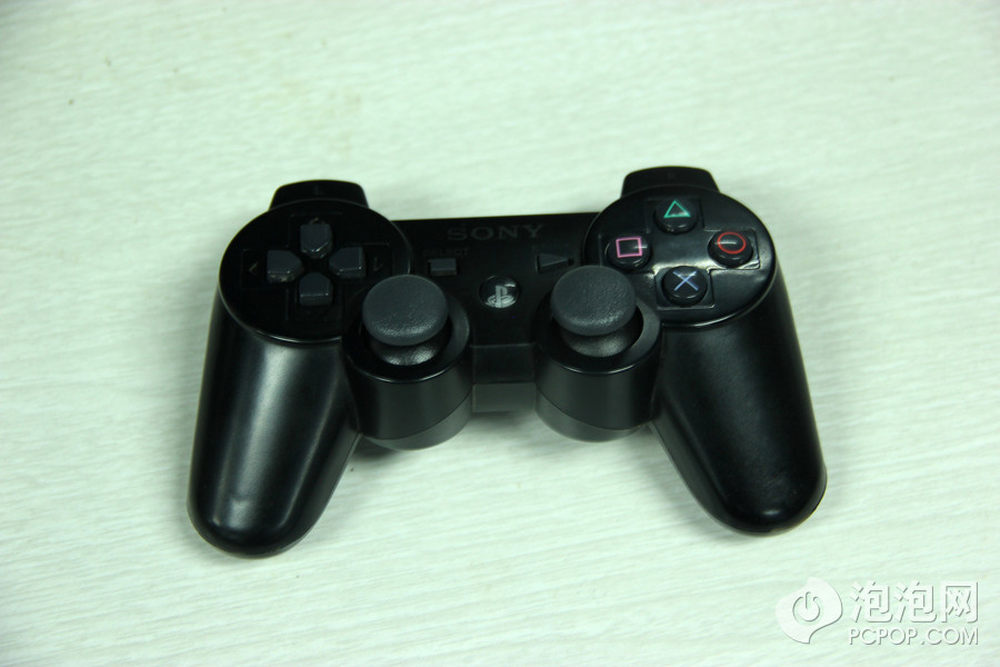

经过几分钟的组装，这个尸体手柄又再次满血复活了(经过测试手柄在PS3主机上可以正常使用）。号外，号外：有手柄摇杆坏了的童鞋不用继续躺尸或者花钱找人维修了，通过以上的方法就可以满血复活了！
