双路20核处理器!IBM X3690服务器拆解
1/51
泡泡网CPU频道1月8日 泡泡网的评测产品通常以消费级为主，鲜有企业级产品。近日得到一台IBM System X3690 X5服务器以及BladeCenter HX5 7872刀片式服务器。其中X3690采用双路Intel Xeon E7-2850处理器，组成了20核40线程的超强计算核心，并配备64GB内存以及8块200GB SSD。这让平日甚少接触服务器产品的笔者也大开眼界，让我们一起来看看服务器的内部构造吧。
2/51

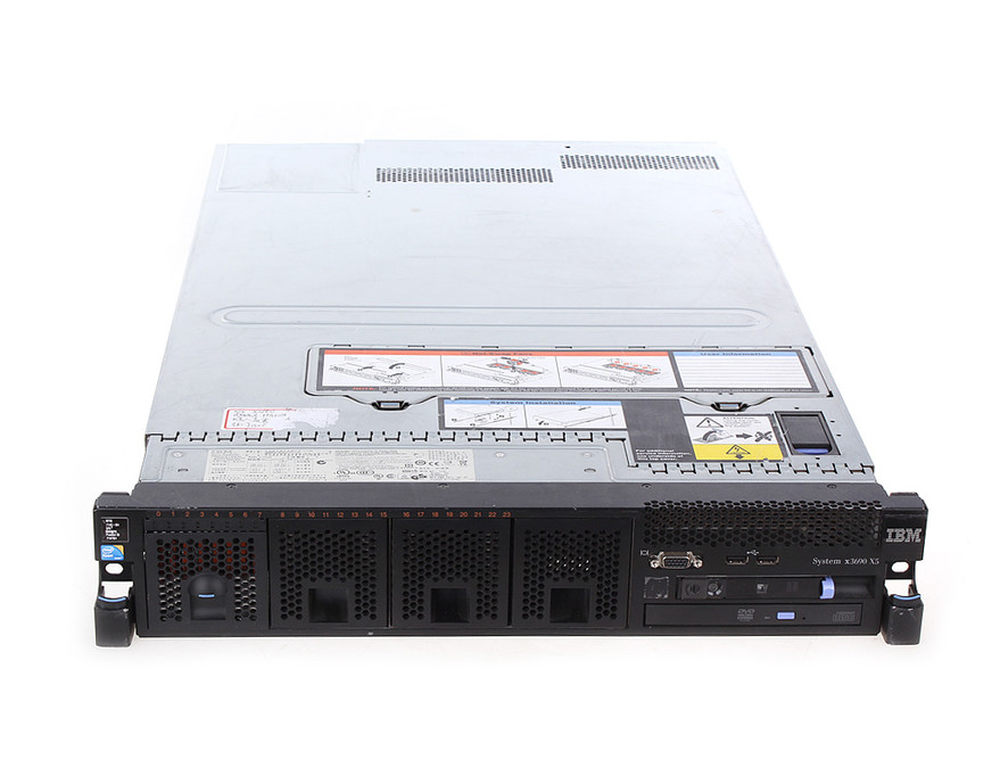

IBM System x3690 X5外观
3/51

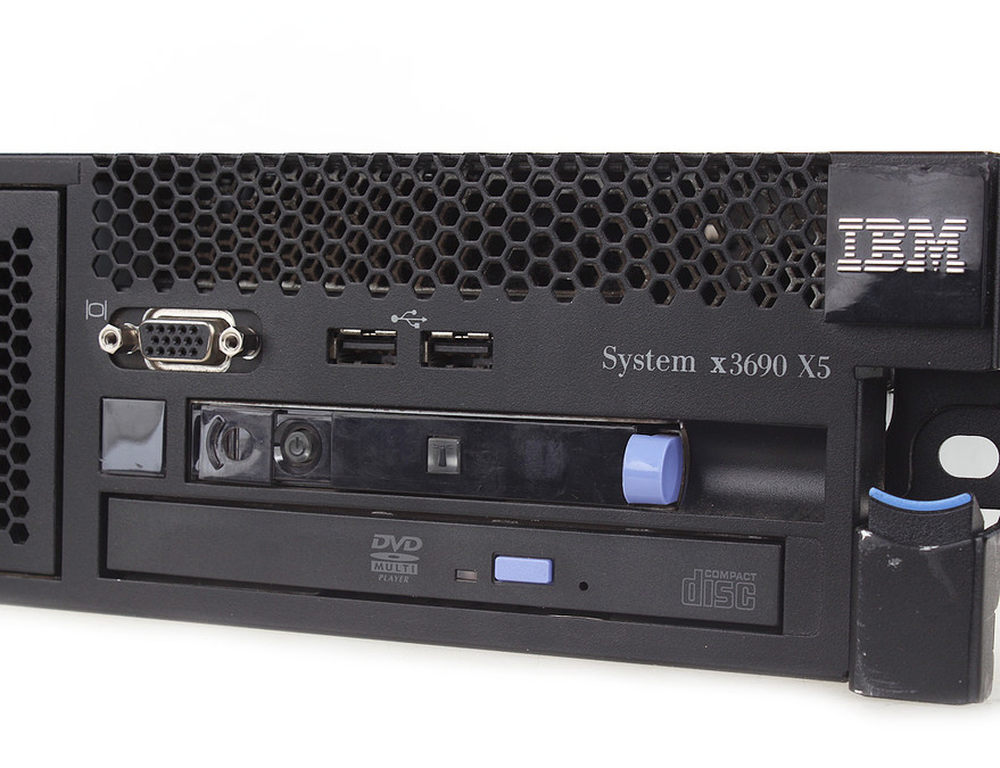

正面拥有型号标识以及光驱、VGA接口和USB接口。
4/51

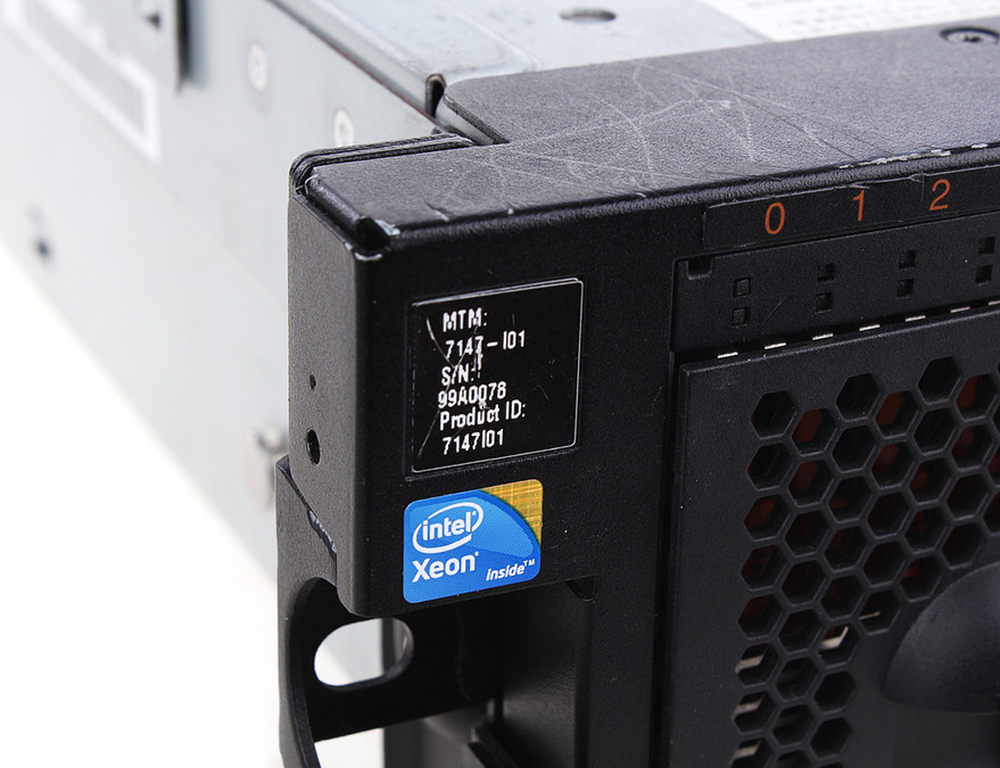

Intel至强Logo表明了它的处理器家族。
5/51
主机背面
6/51

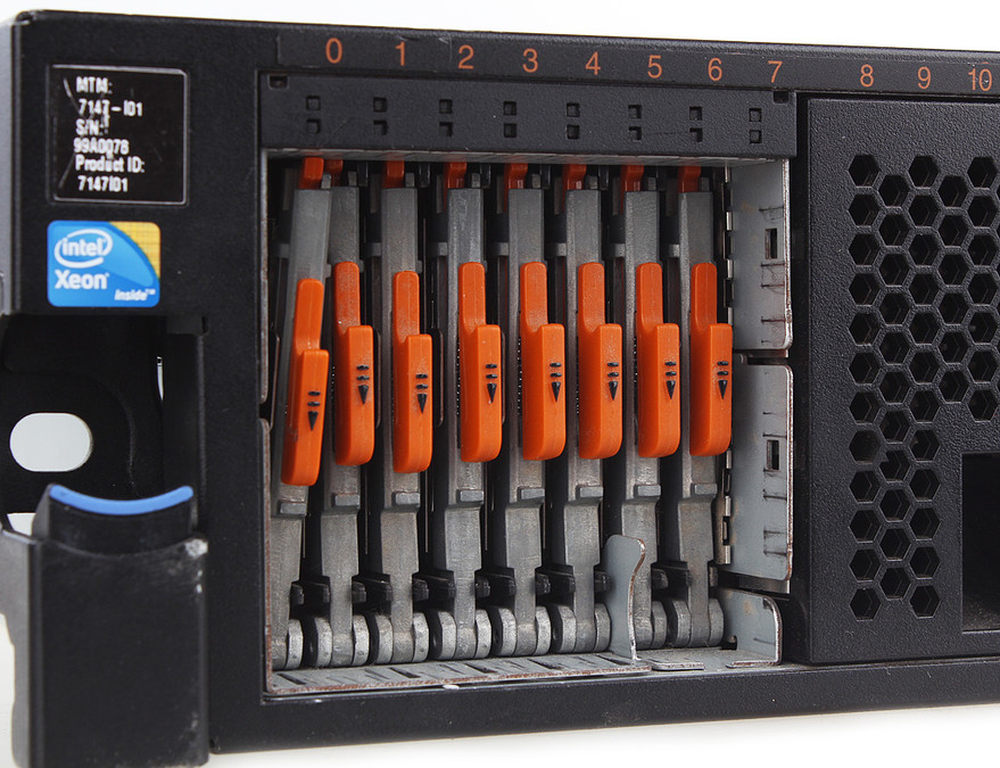

热插拔硬盘笼，内有8块SSD。
7/51

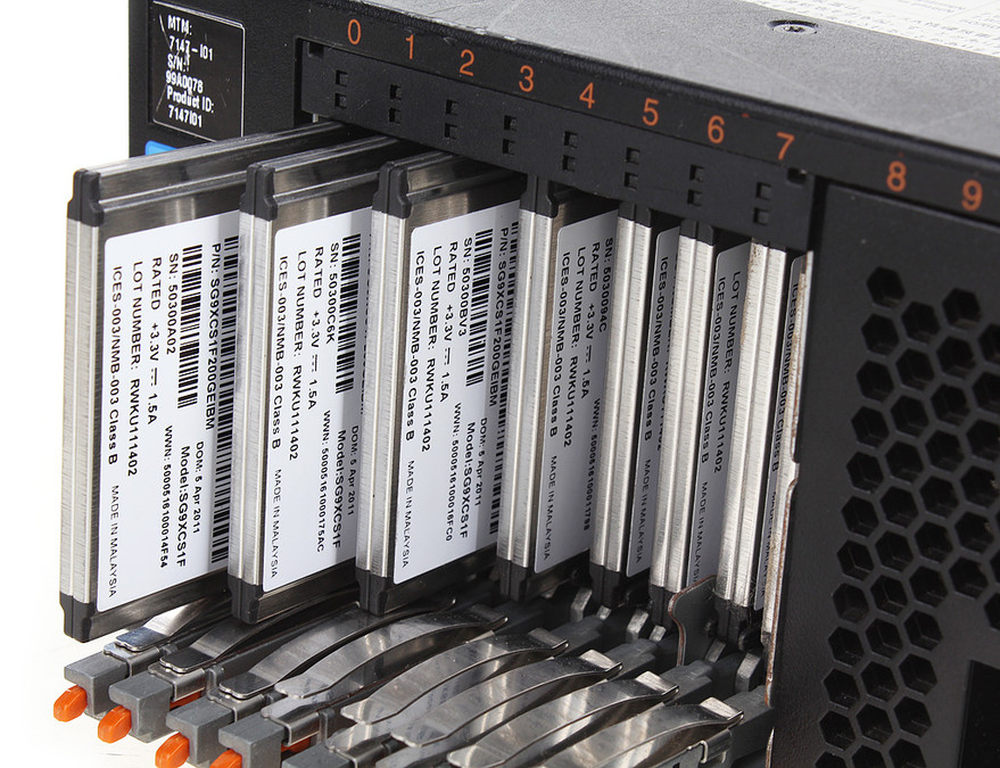

8块热插拔 1.8吋SSD。
8/51

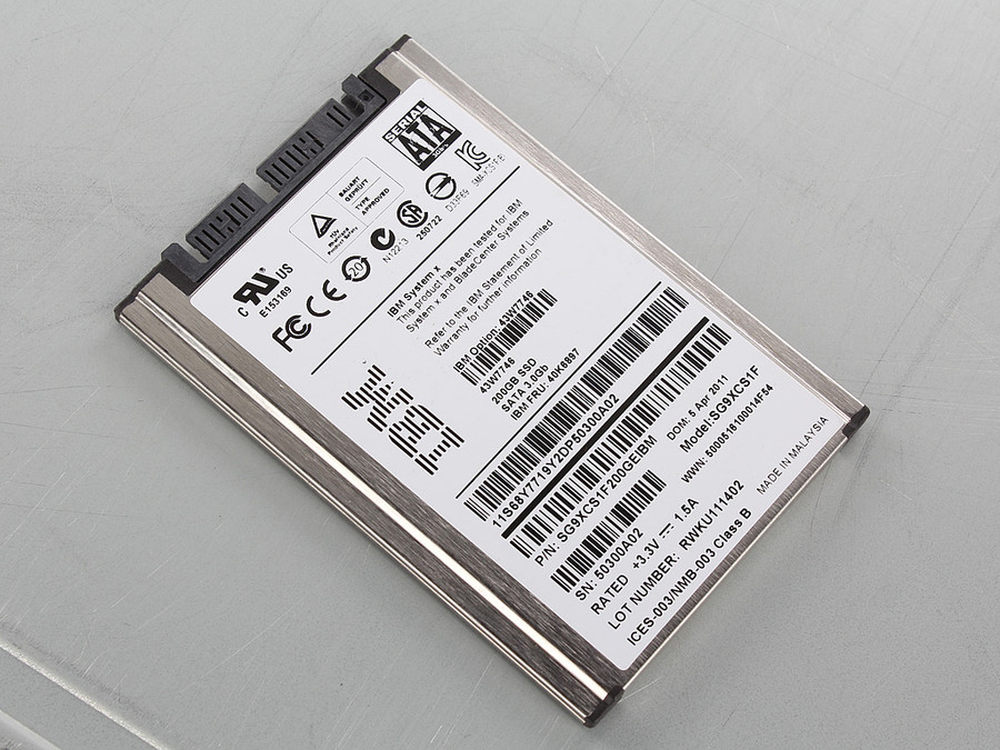

单块容量为200GB，使用MLC Nand Flash，SATA 3Gbps接口。
9/51

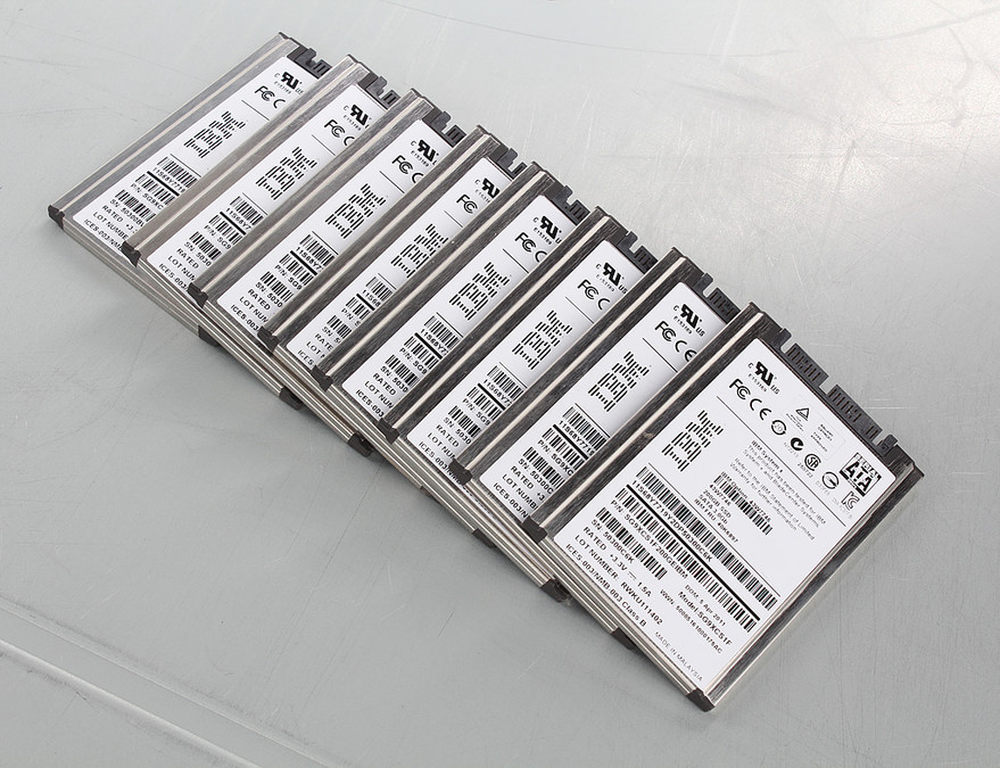

8颗SSD
10/51

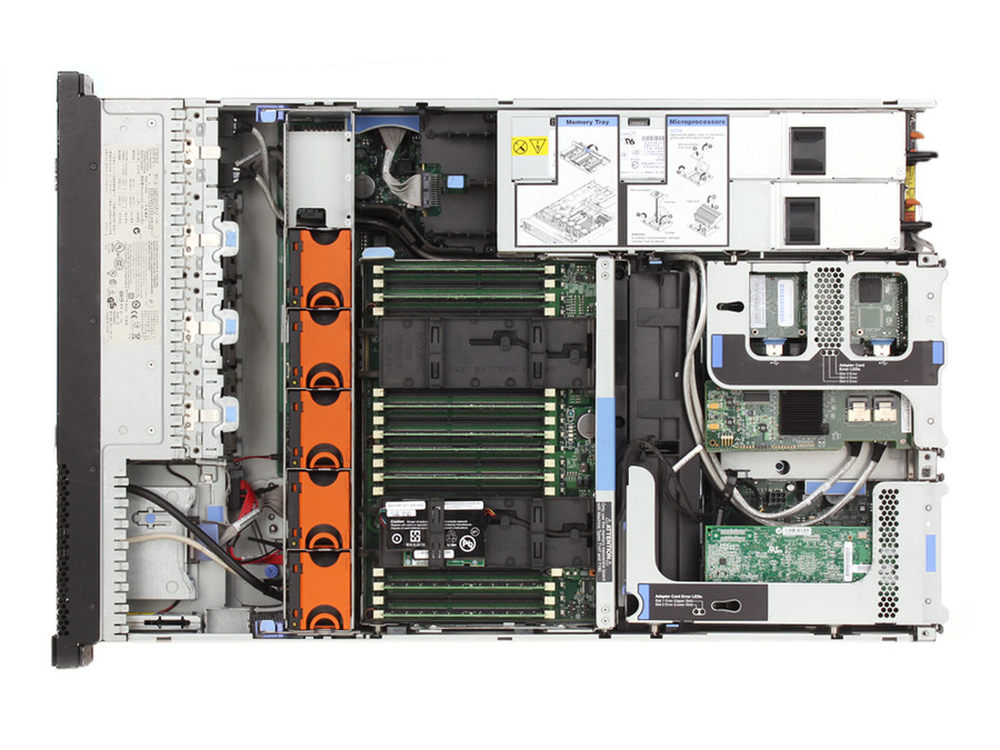

内部整体构造俯瞰图
11/51

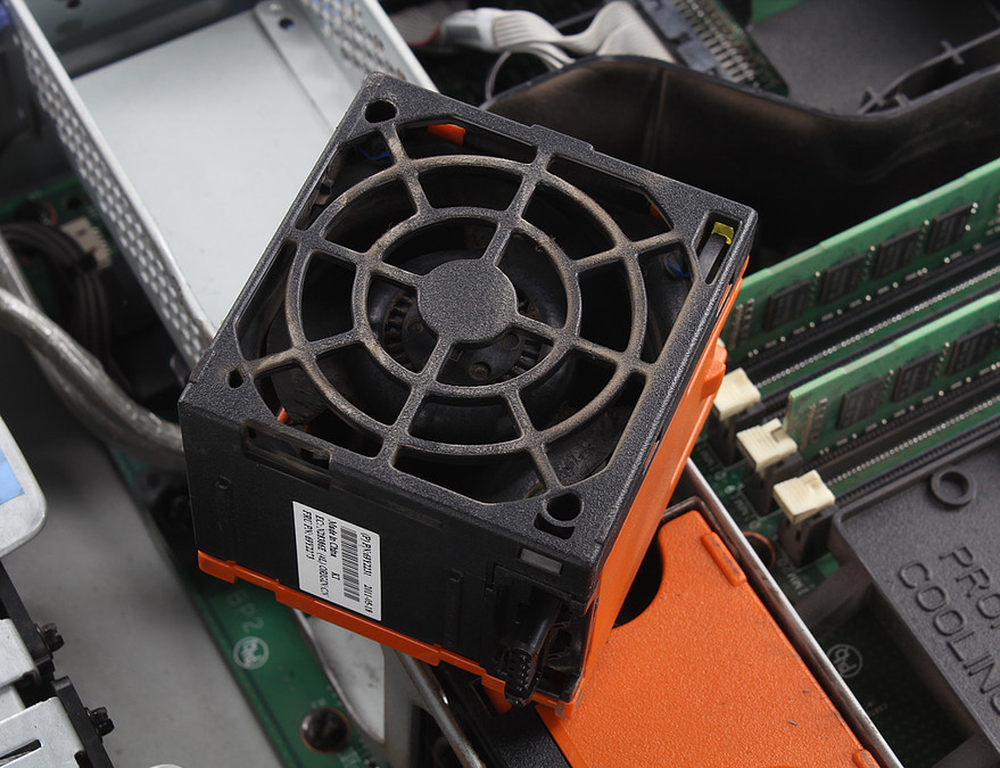

热插拔散热风扇
12/51

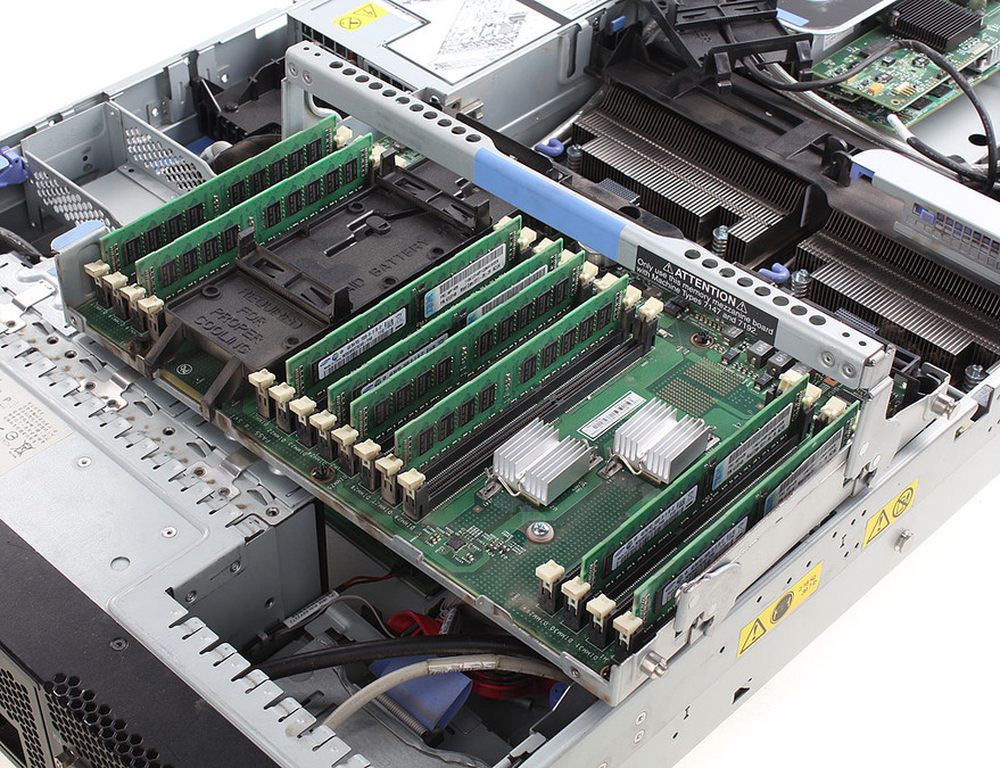

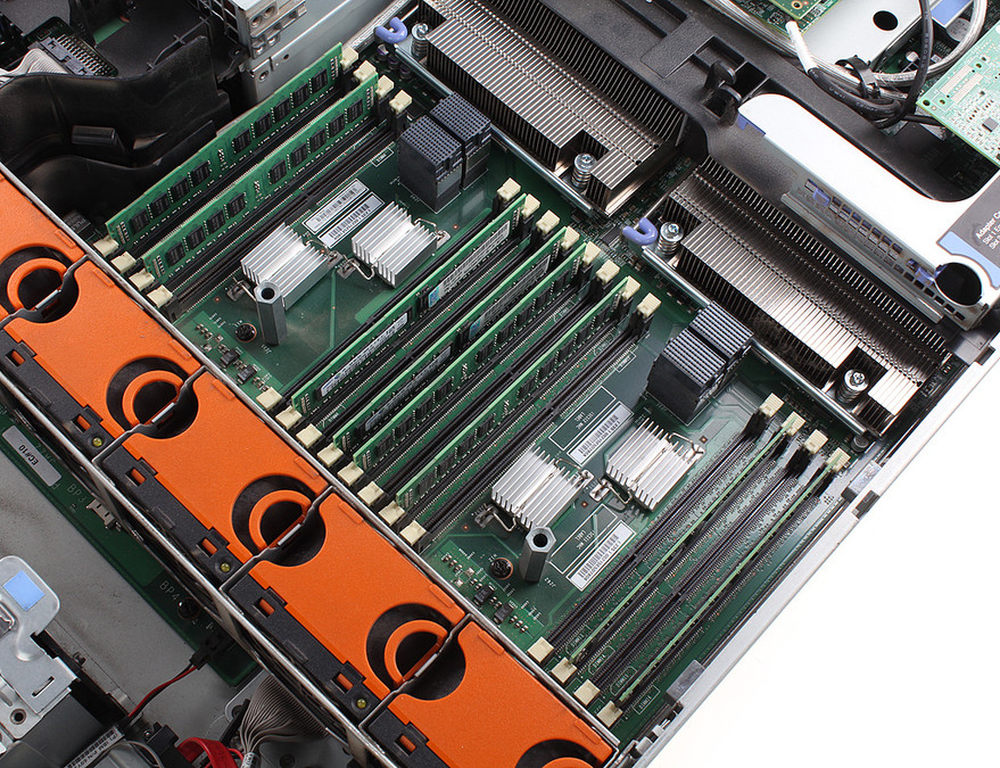

上层内存插座，拥有16条DIMM内存插槽。
13/51

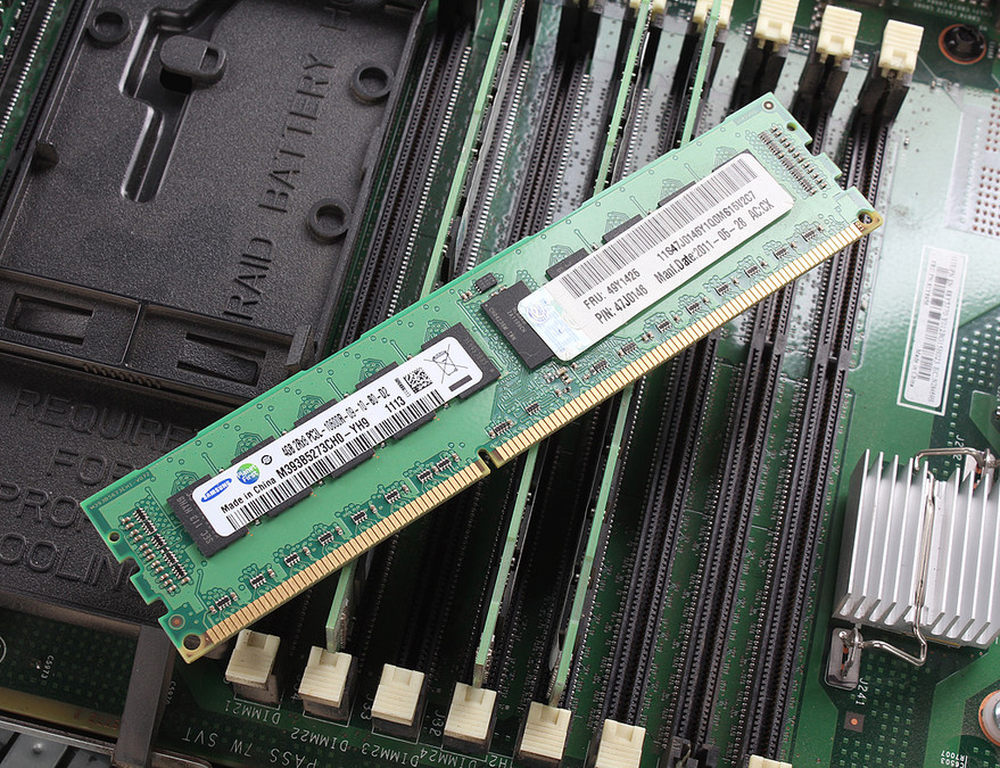

三星DDR3 ECC内存，1.5V电压，单条容量4GB。
14/51
下边一层仍有16条内存插槽，这样总共32条插槽最高可支持2TB内存。
15/51

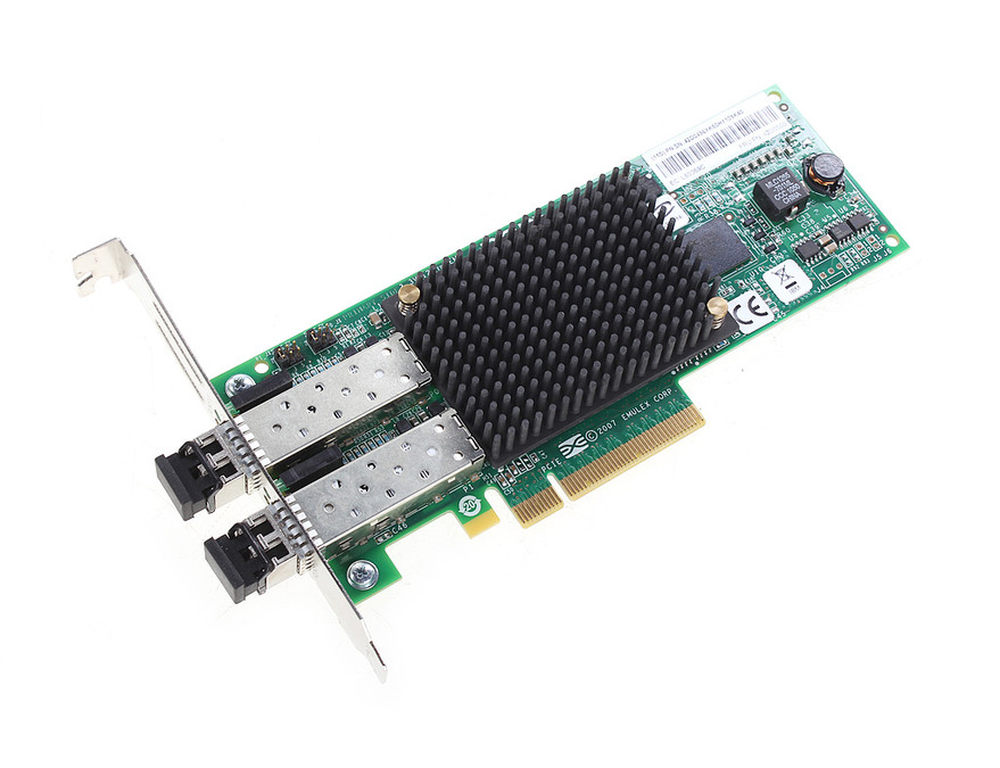

Intel千兆网卡
16/51

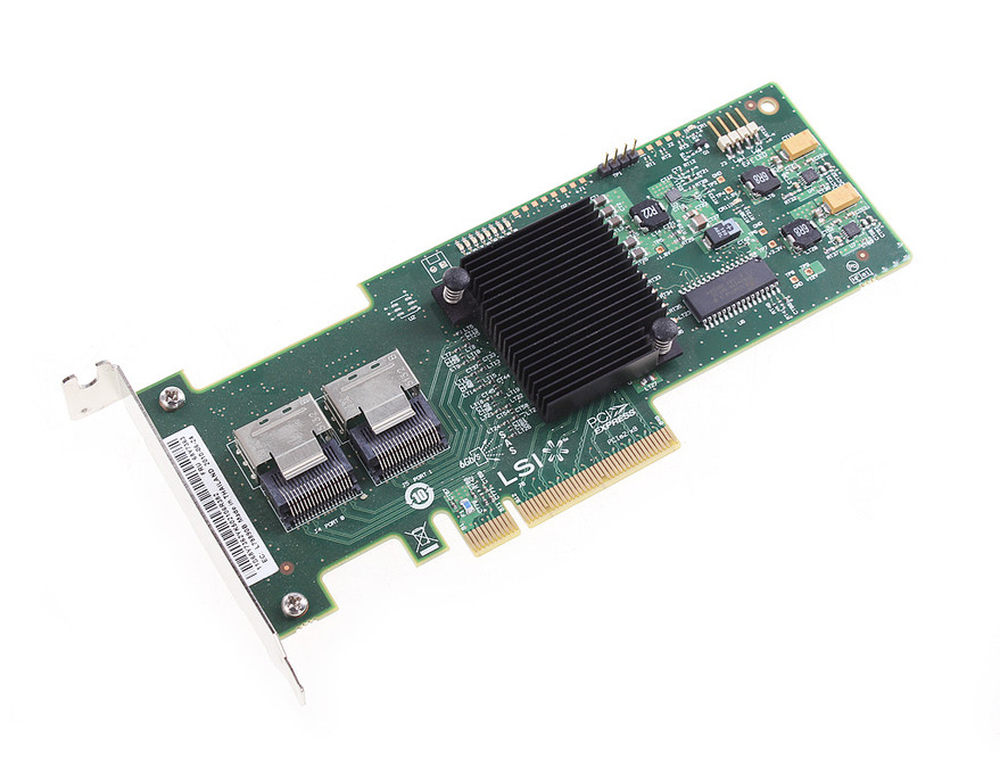

LSI SAS硬盘控制器
17/51

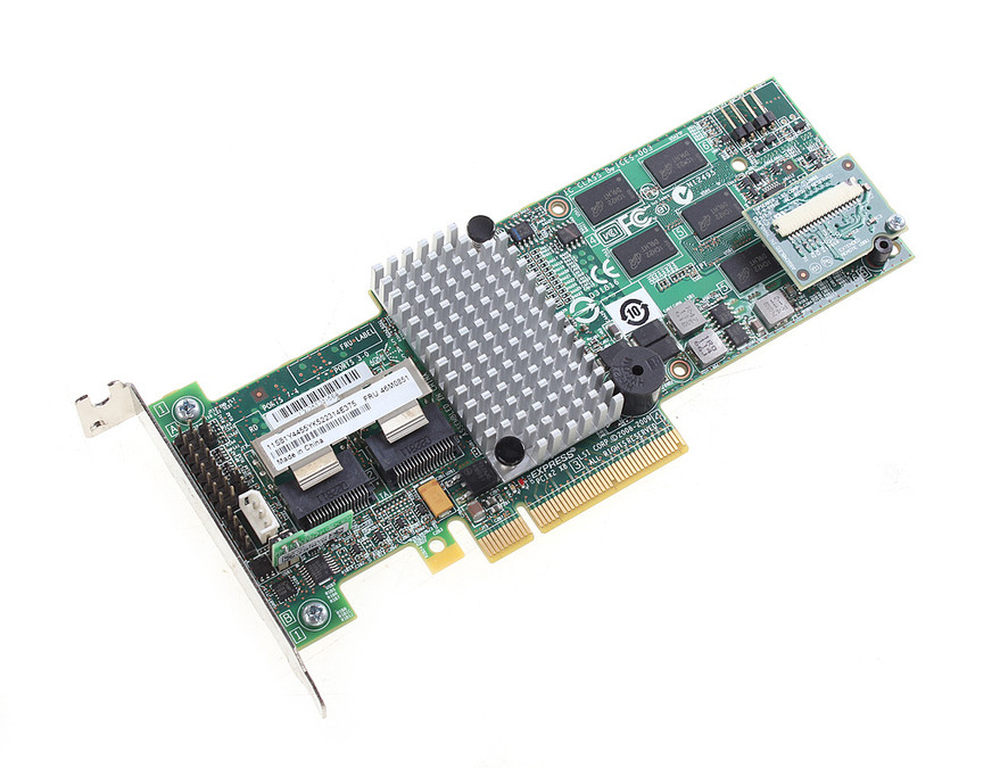

M5015 Raid控制器，支持Raid 0/1/5/10/50
18/51

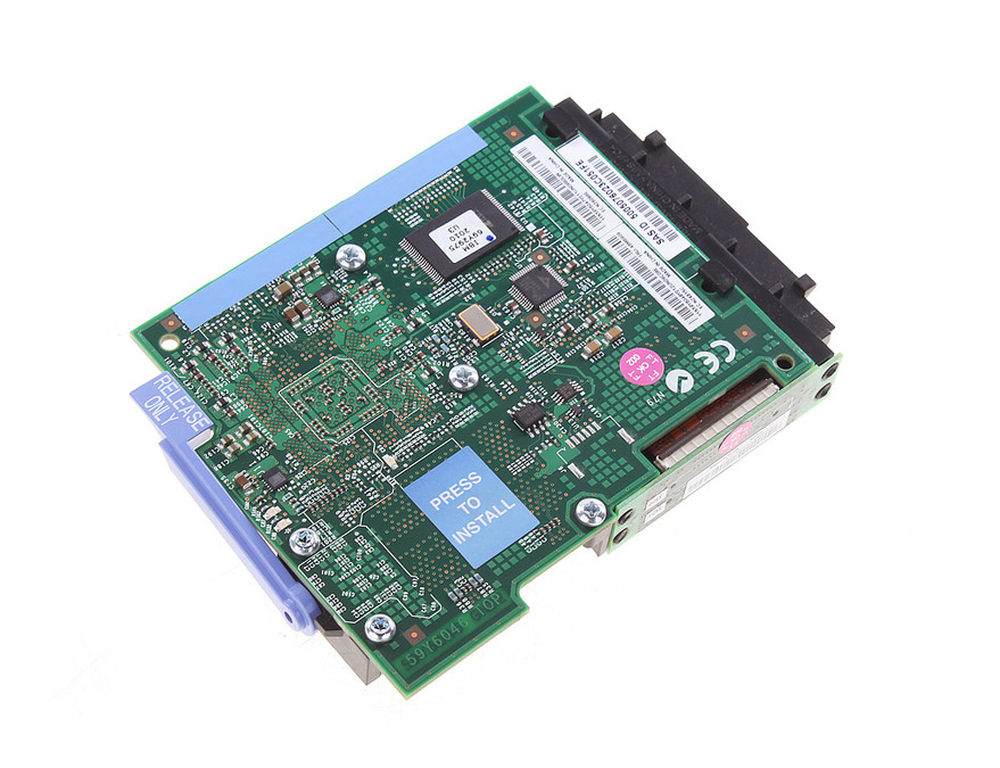

高速SSD Raid控制器，支持SATA 6Gbps。
19/51

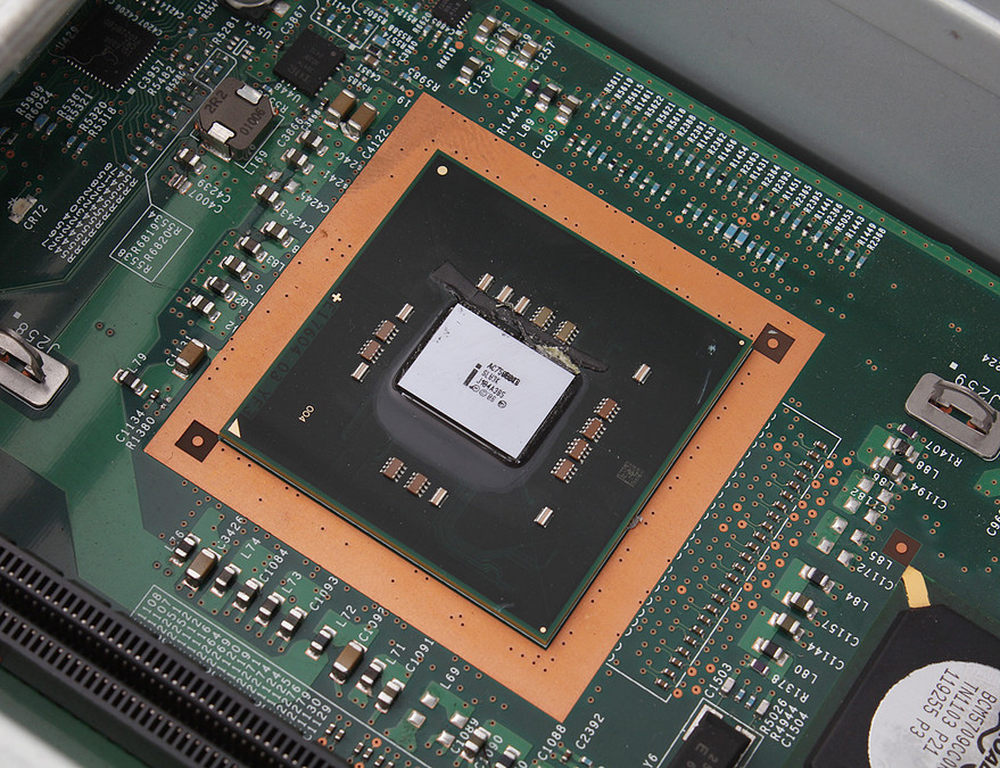

Intel 7500 I/O芯片
20/51

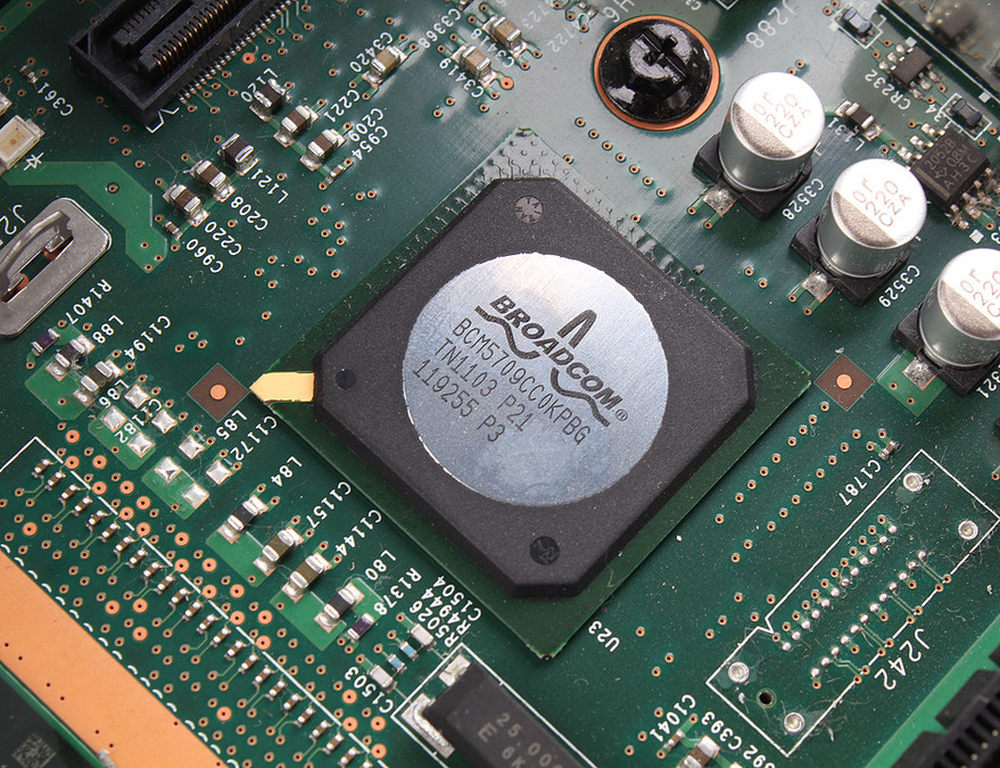

博通网络控制芯片
21/51

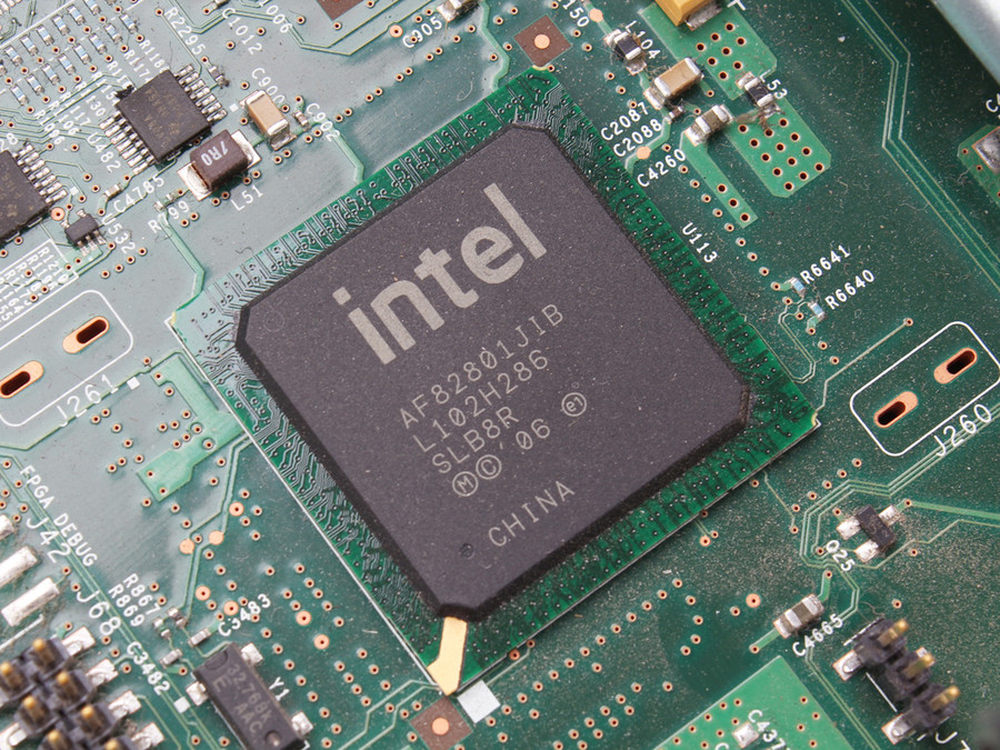

Intel 82801JB I/O 控制器
22/51

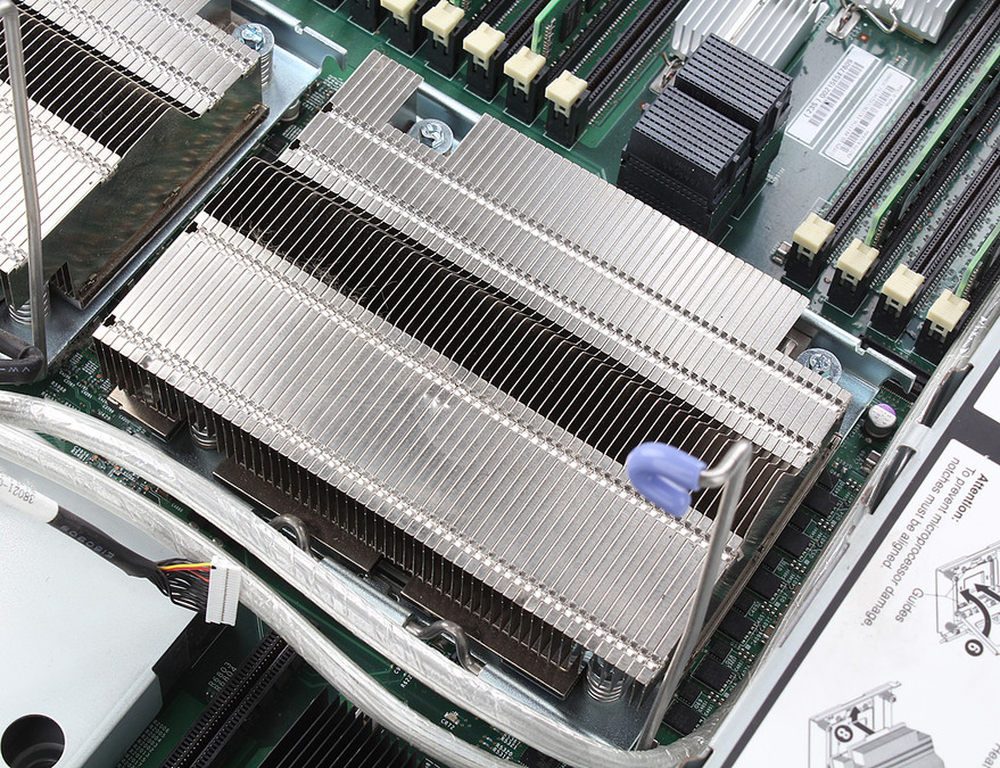

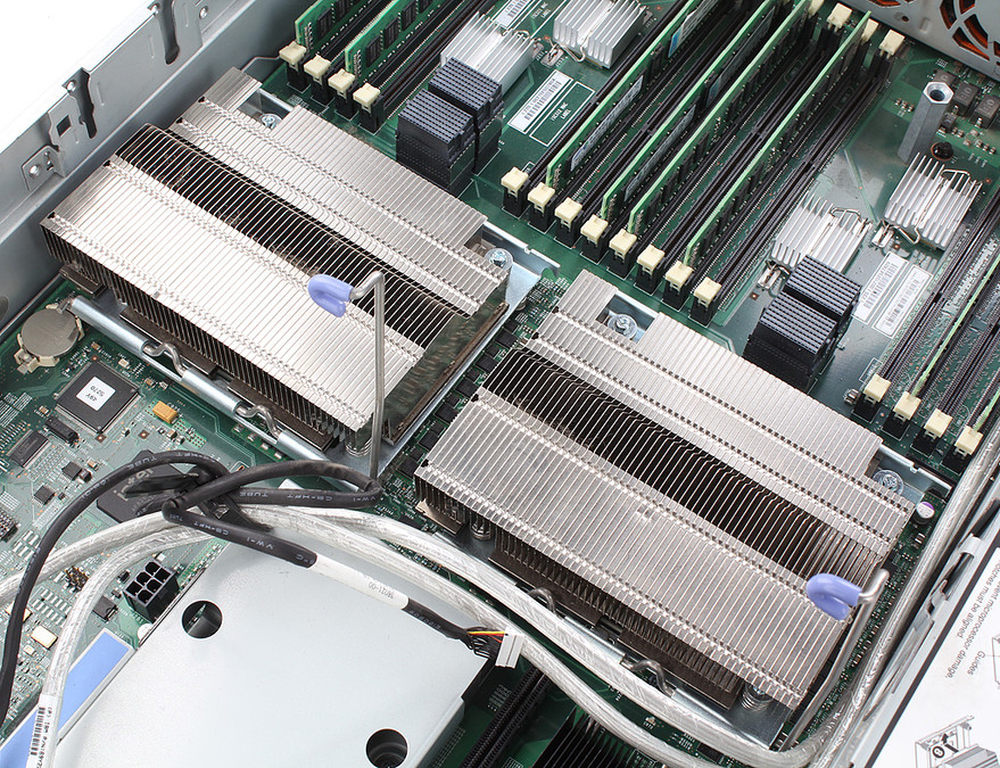

两颗处理器，采用无风扇散热器。
23/51
卡扣很容易打开
24/51

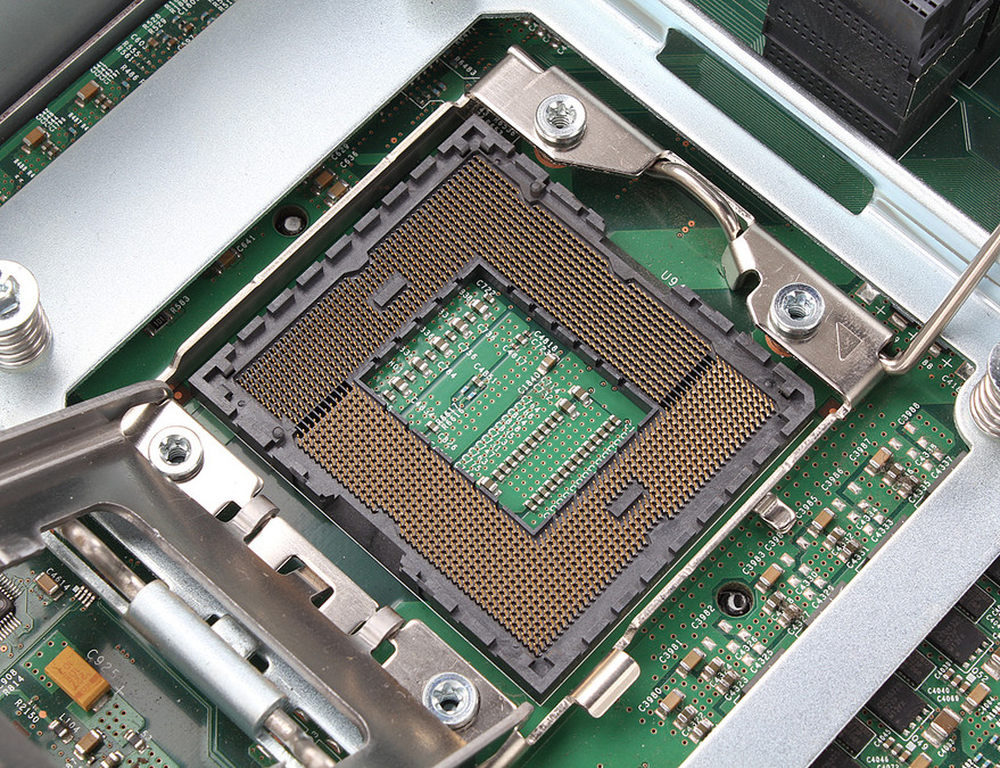

LGA1567处理器接口
25/51

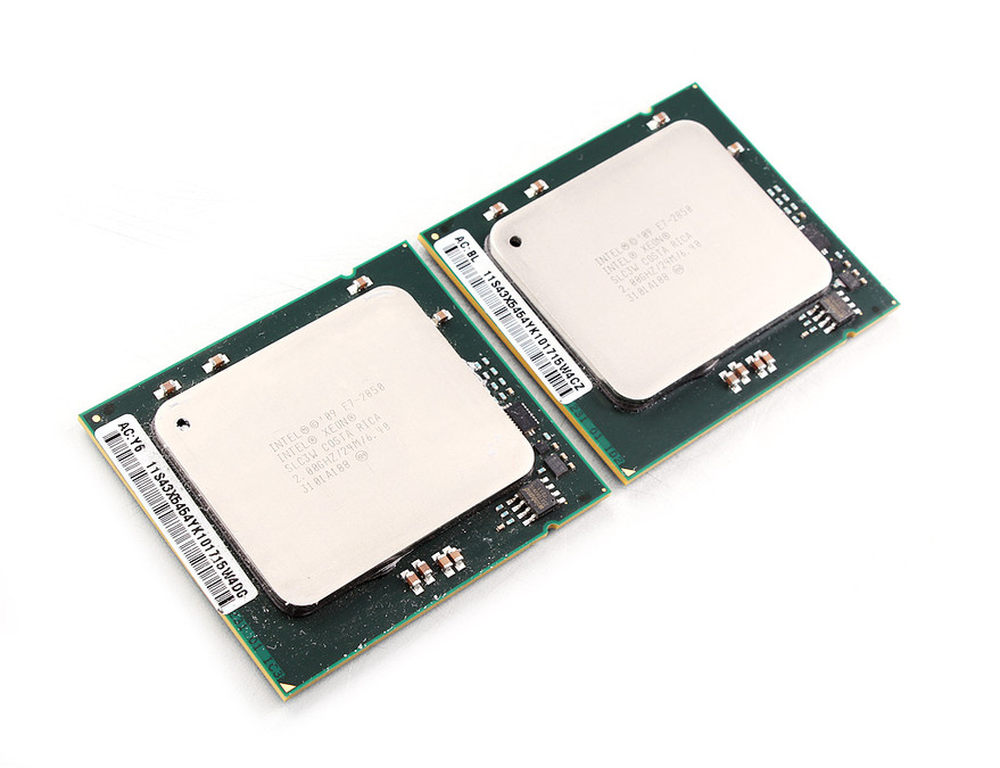

两颗处理器
26/51

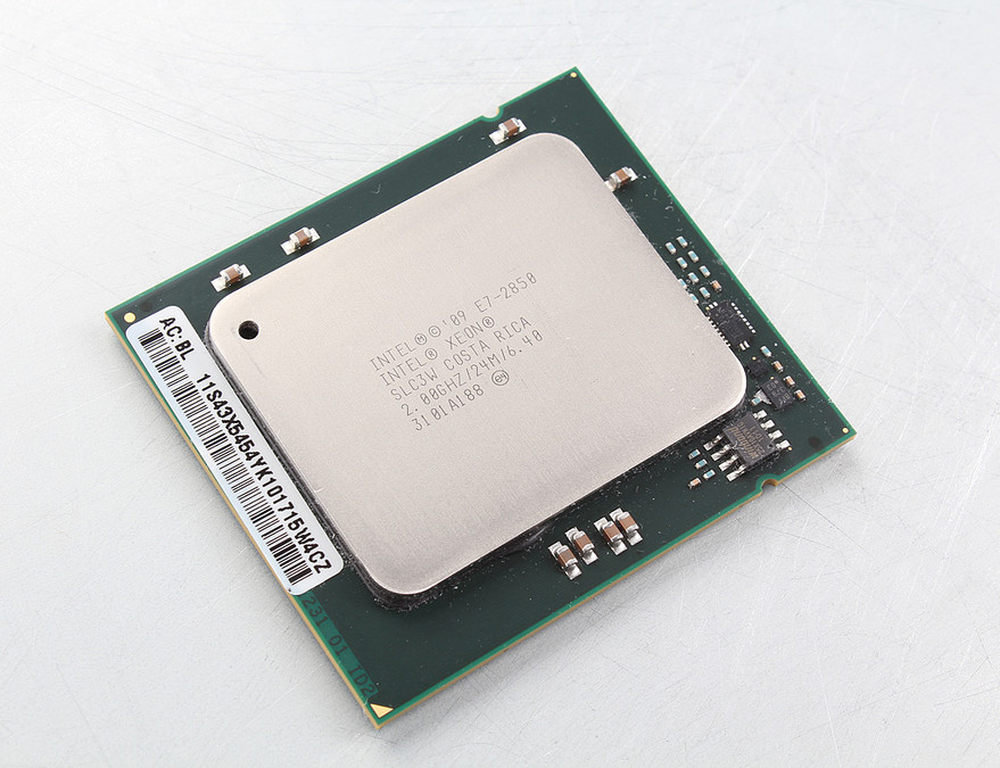

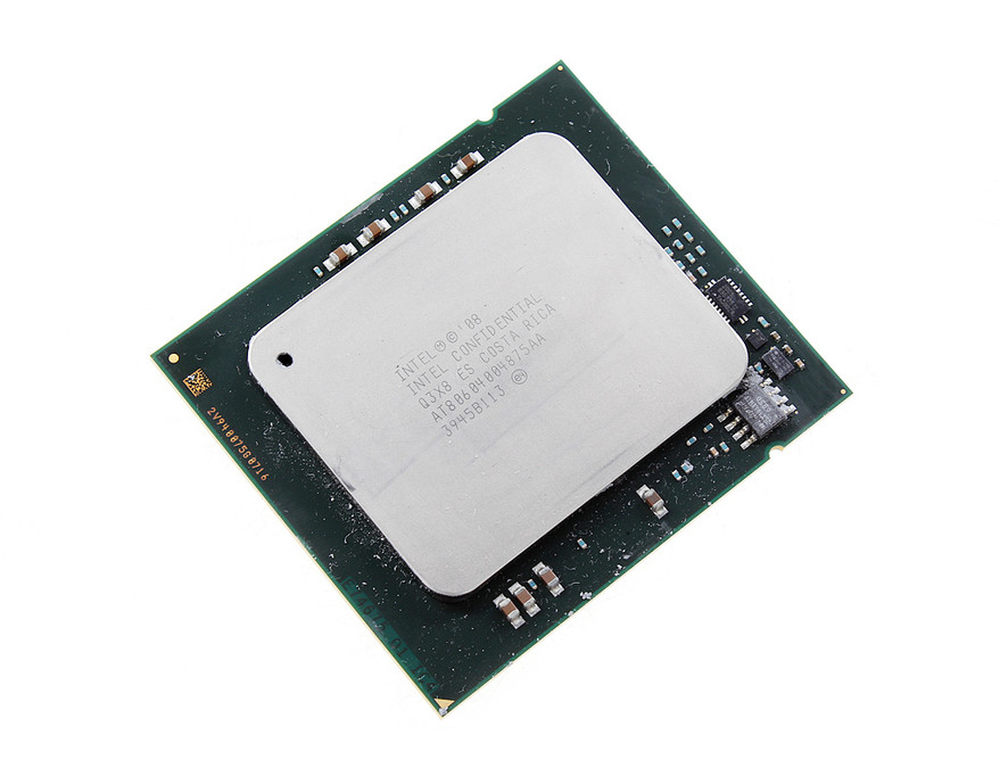

Intel Xeon E7-2850处理器，Westmere-EX架构，与是桌面版的Intel Core i7-980X同核心，主频2.0~2.4GHz，10核心20线程，3级缓存24MB。
27/51

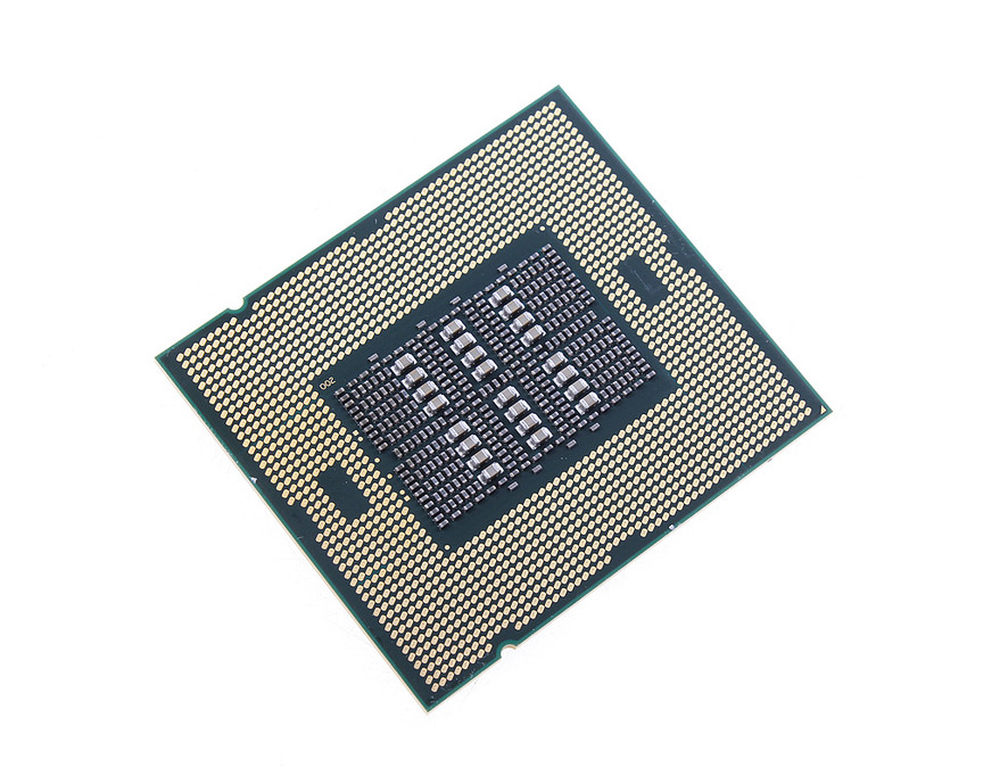

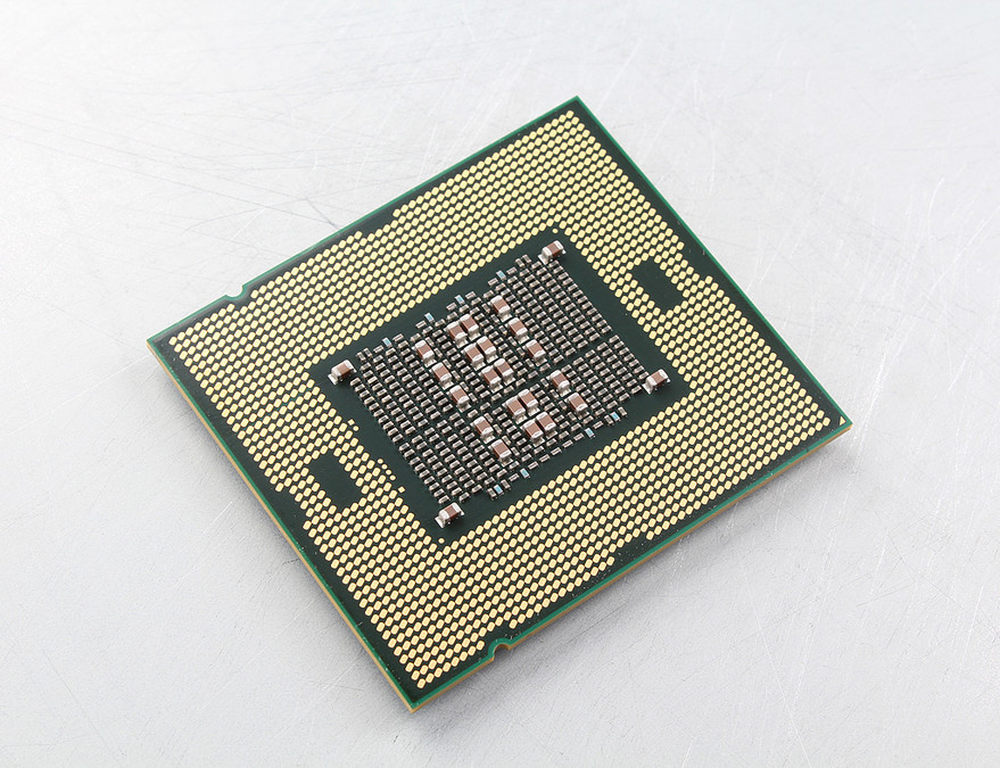

Intel Xeon E7-2850处理器 背面
28/51

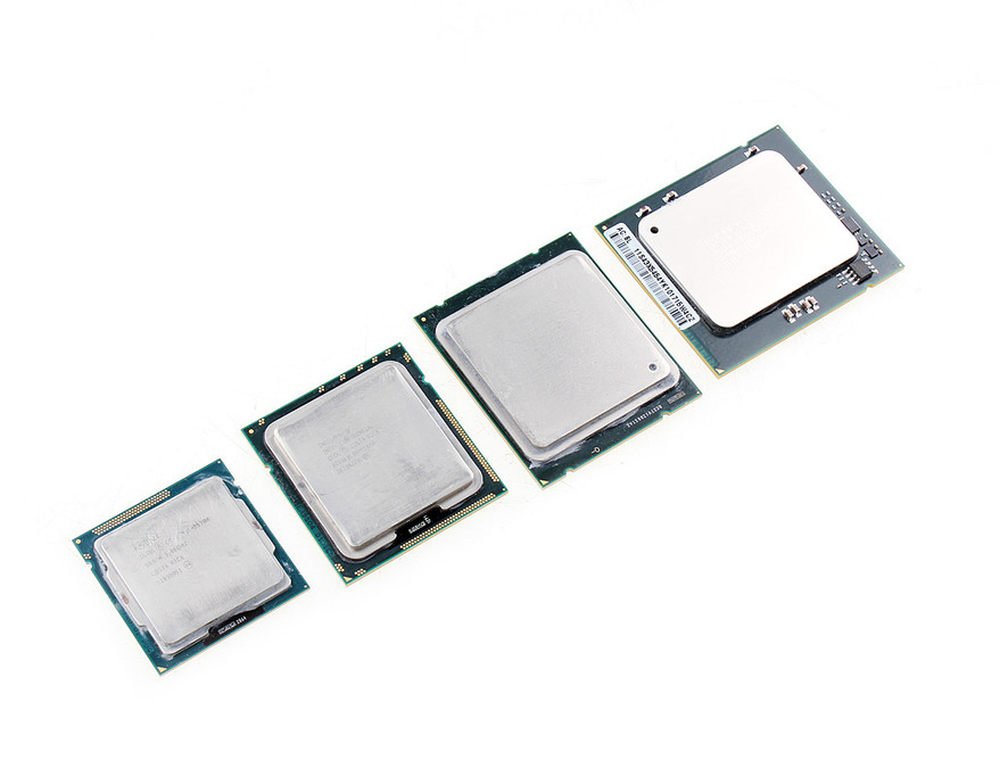

从左到右依次为：LGA1155、LGA1366、LGA2011、LGA1567。
29/51
从左到右依次为：LGA1155、LGA1366、LGA2011、LGA1567。
30/51

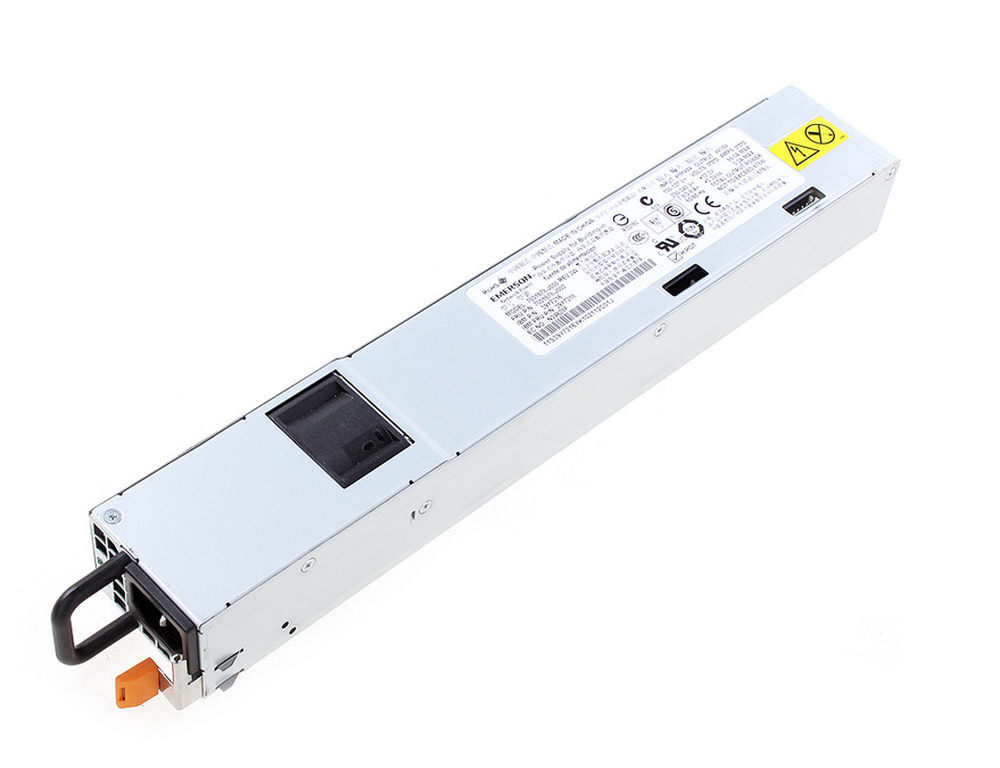

模组化电源，一共有4块
31/51

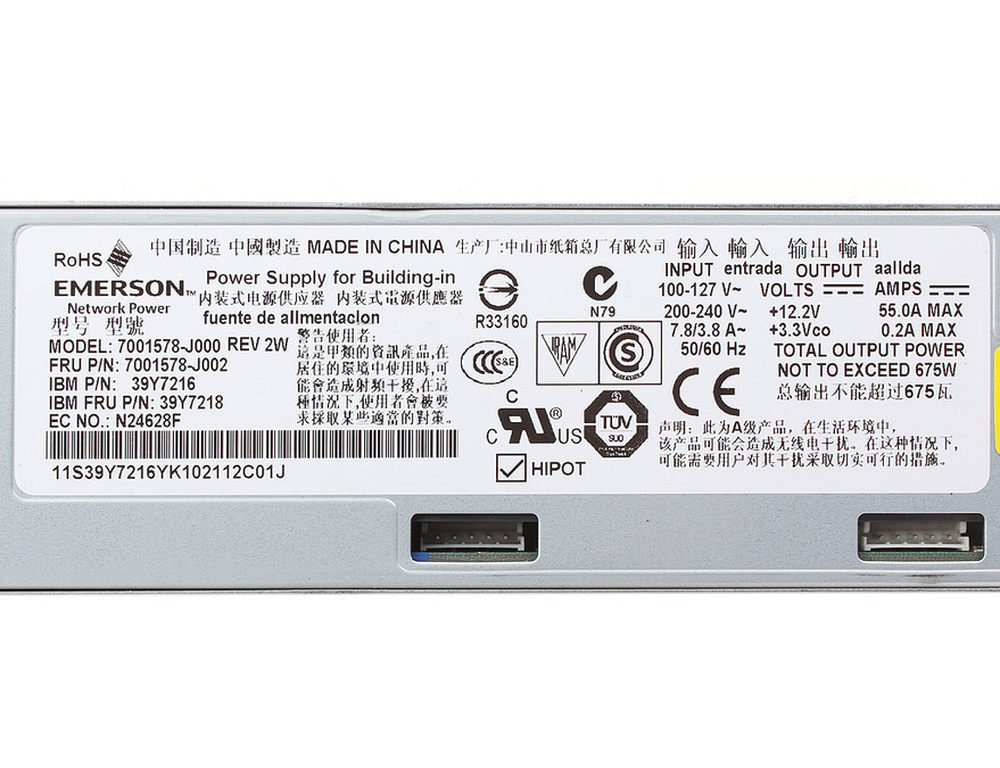

单块最高输出功为675W，其中正12V电流可达52A。
32/51

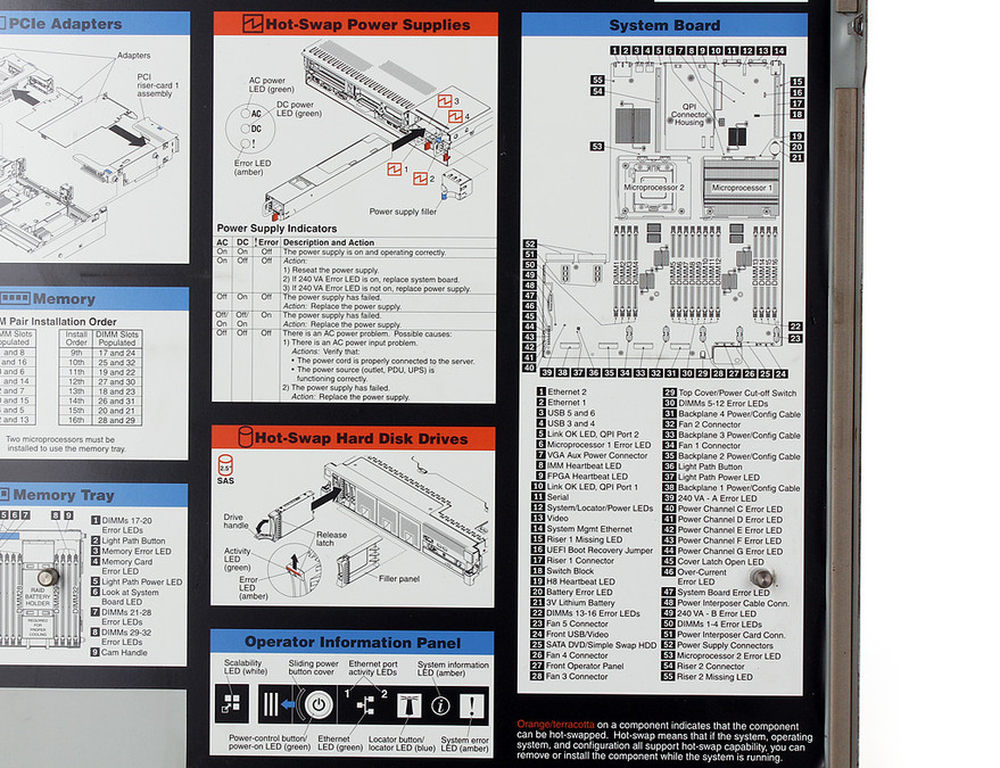

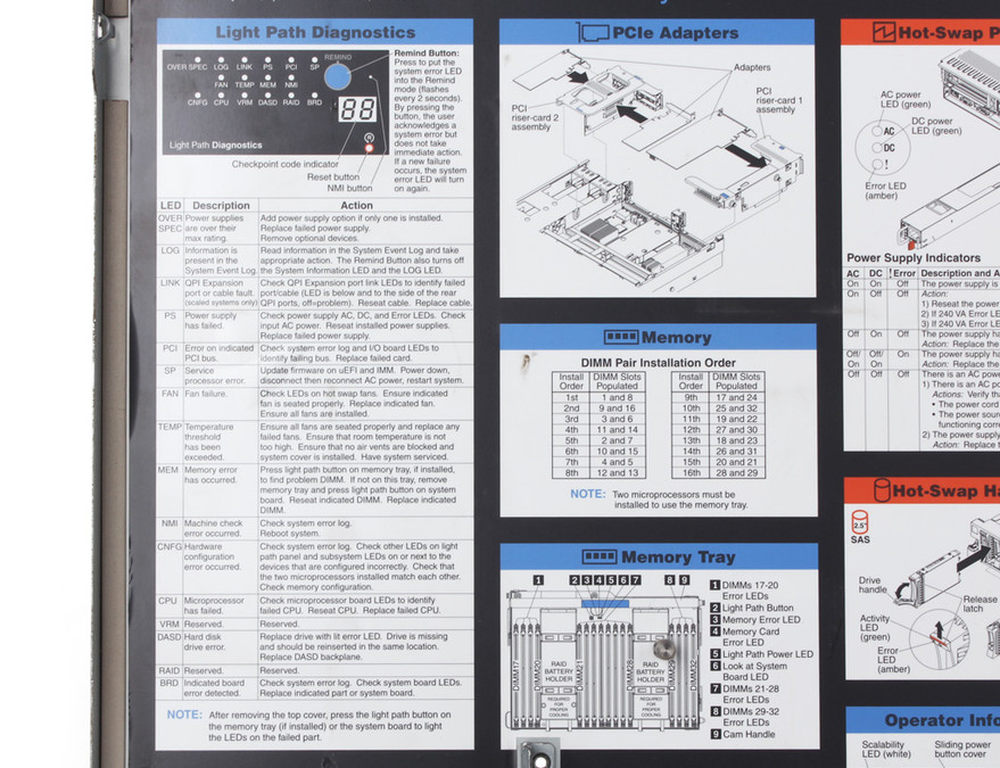

主机盖上的说明图
33/51
主机盖上的说明图
34/51

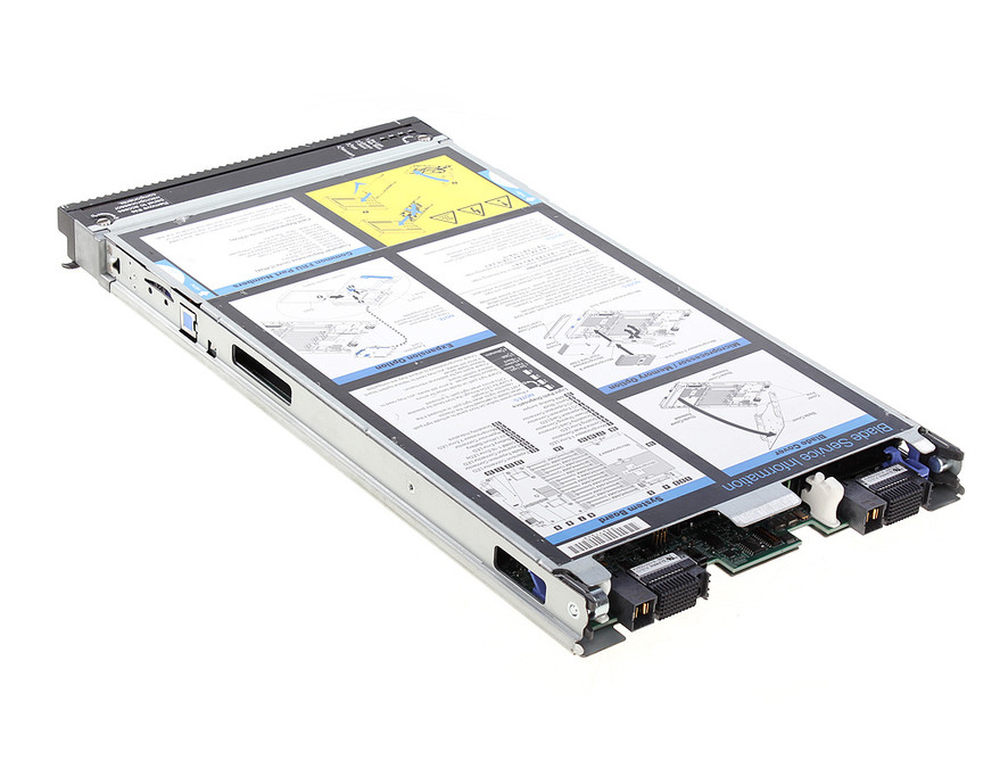

刀片式服务器：BladeCenter HX5 7872，可与主机相连。
35/51

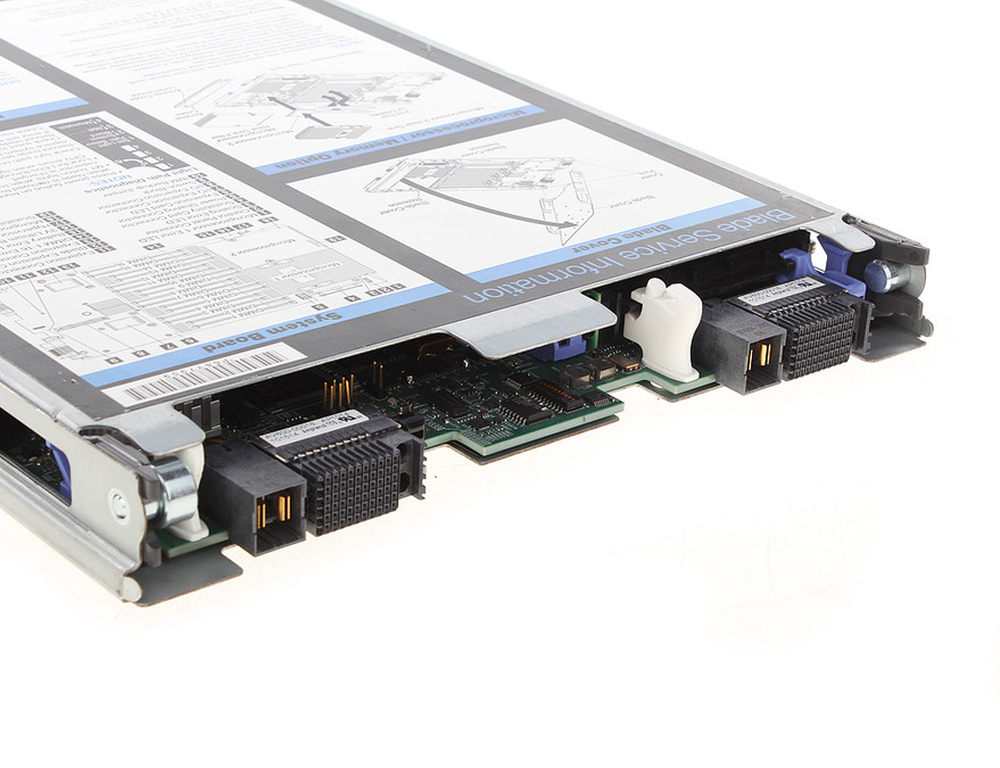

BladeCenter HX5 7872接口
36/51

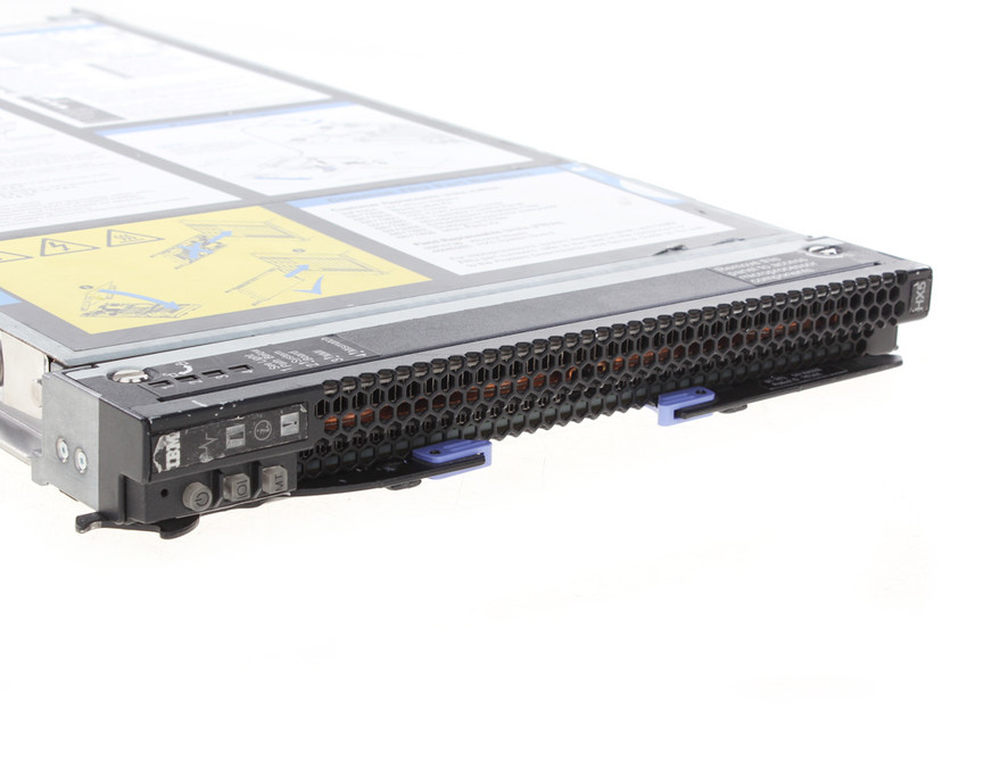

BladeCenter HX5 7872
37/51

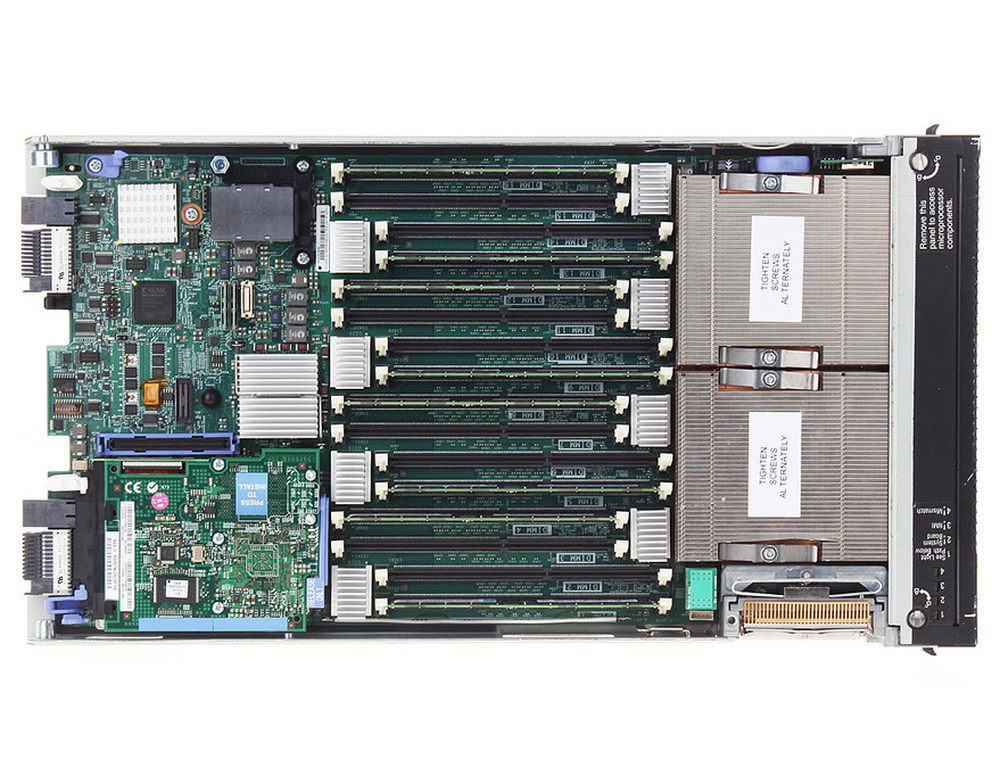

BladeCenter HX5 7872内部俯瞰
38/51

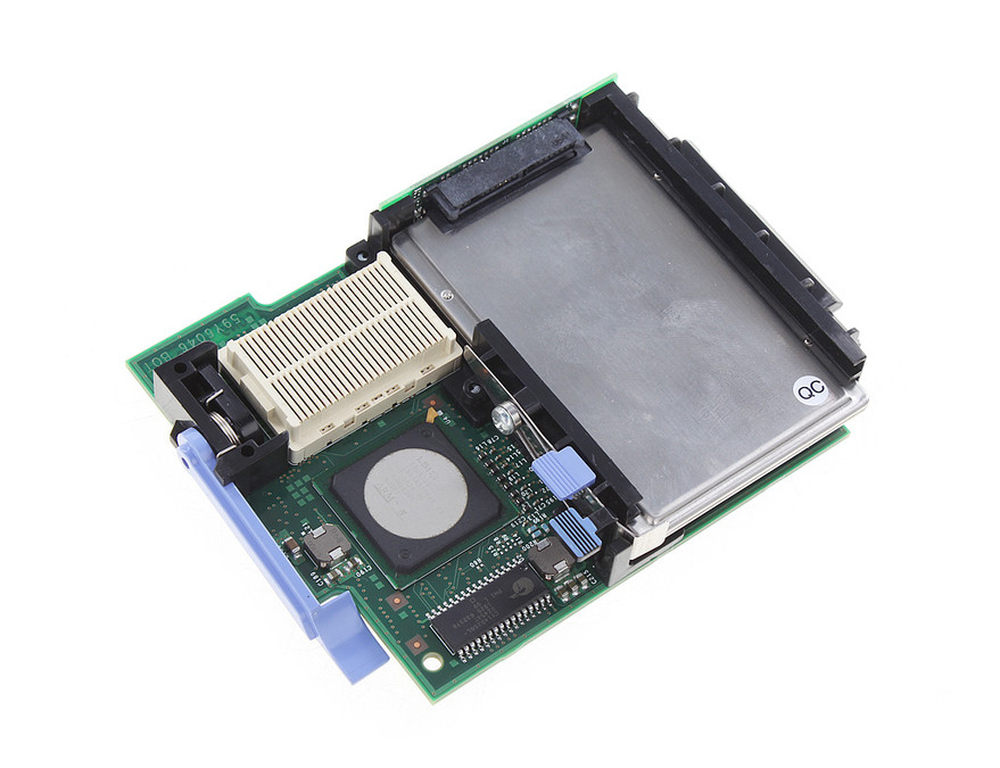

硬盘模块，热插拔设计，可安装两块SSD。
39/51
硬盘模块，热插拔设计，可安装两块SSD
40/51

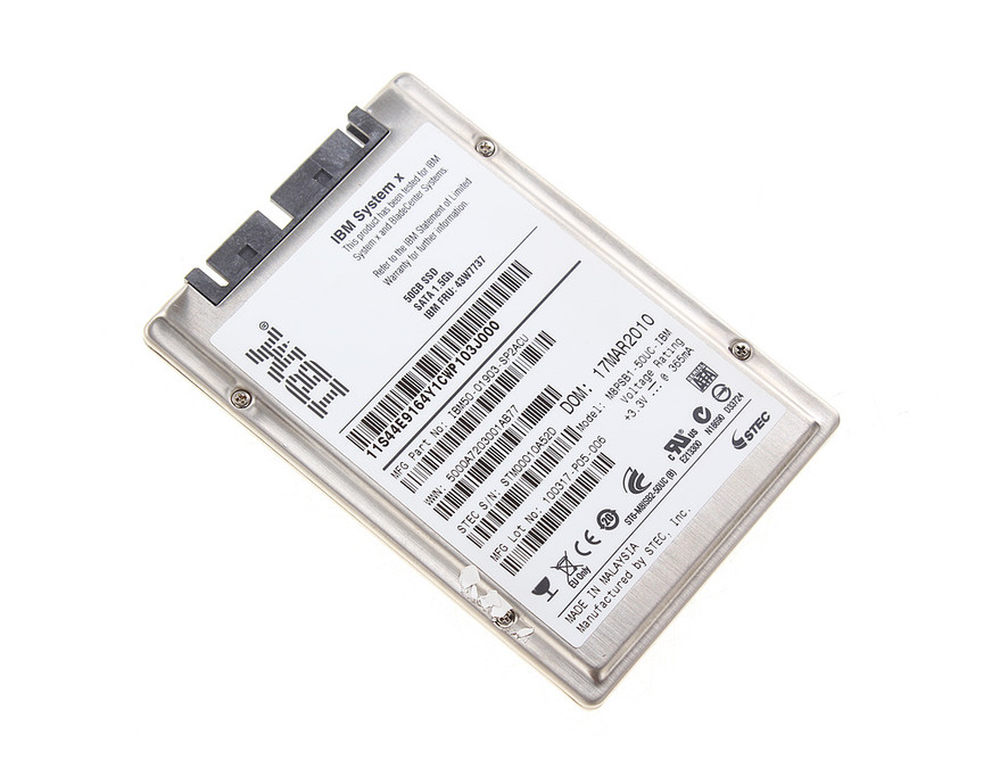

50GB SSD，SATA 1.5Gbps接口，型号已经相当落后了。
41/51

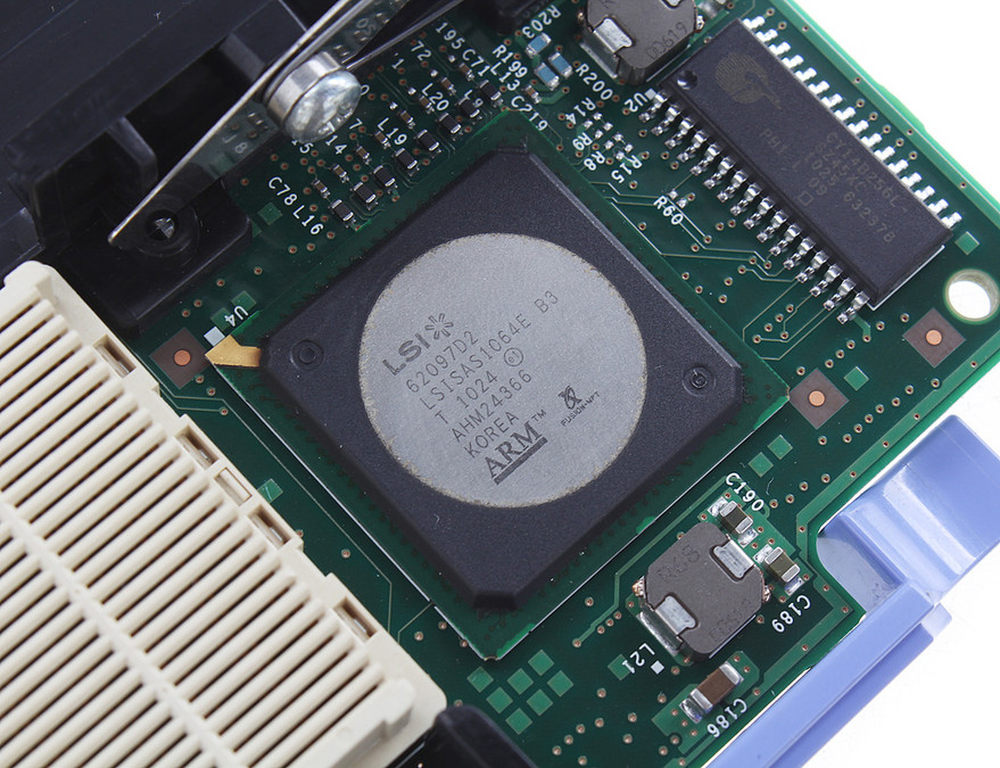

LSI SAS控制器
42/51

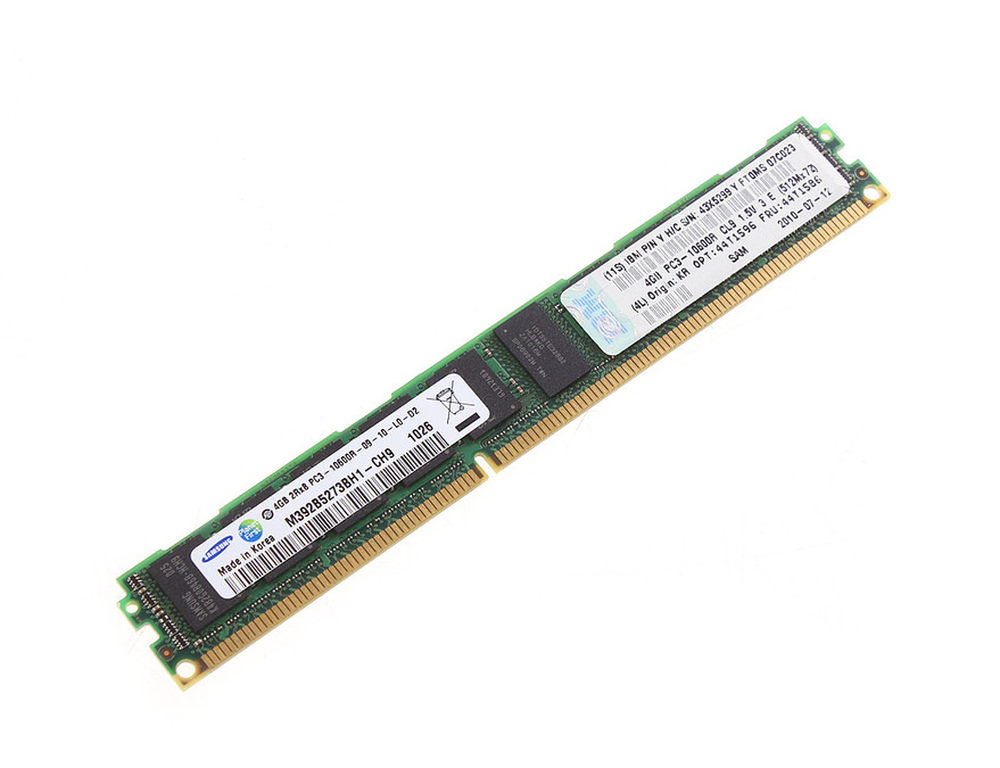

使用三星窄版内存
43/51

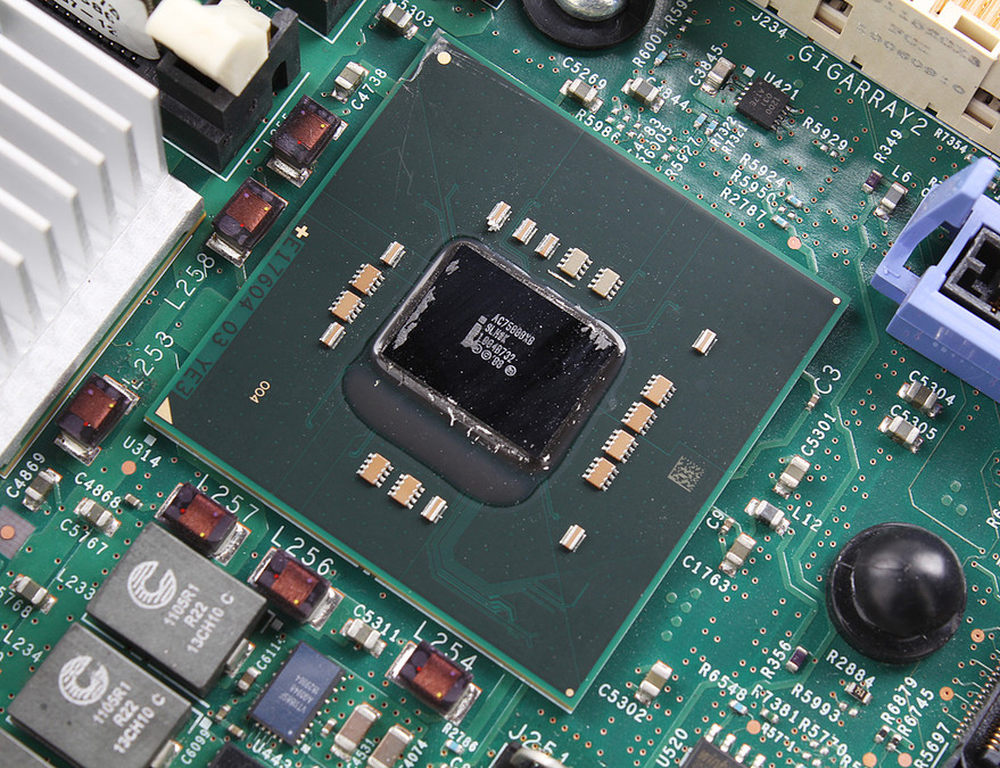

Inte 7500芯片
44/51

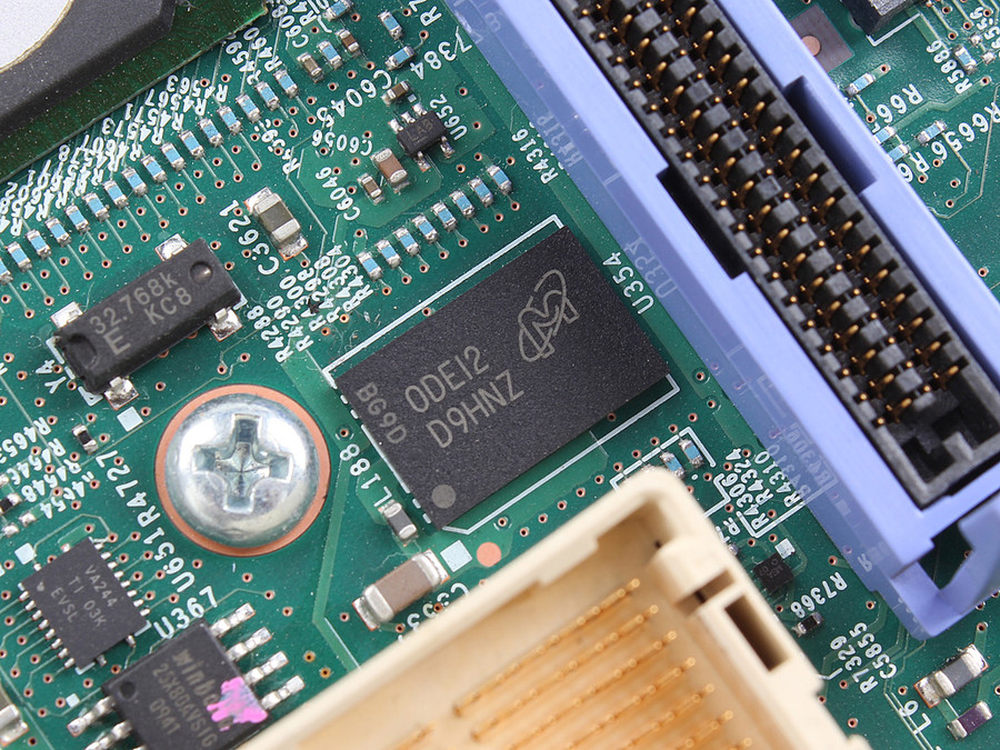

镁光DDR2 Dram
45/51

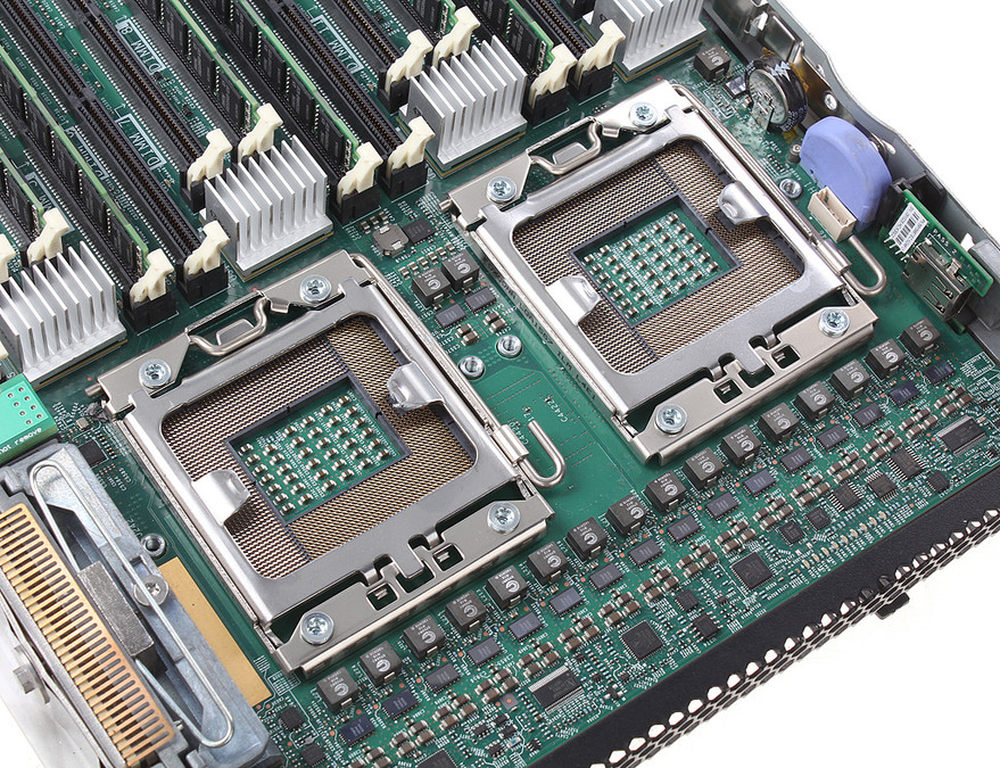

双路处理器插槽
46/51

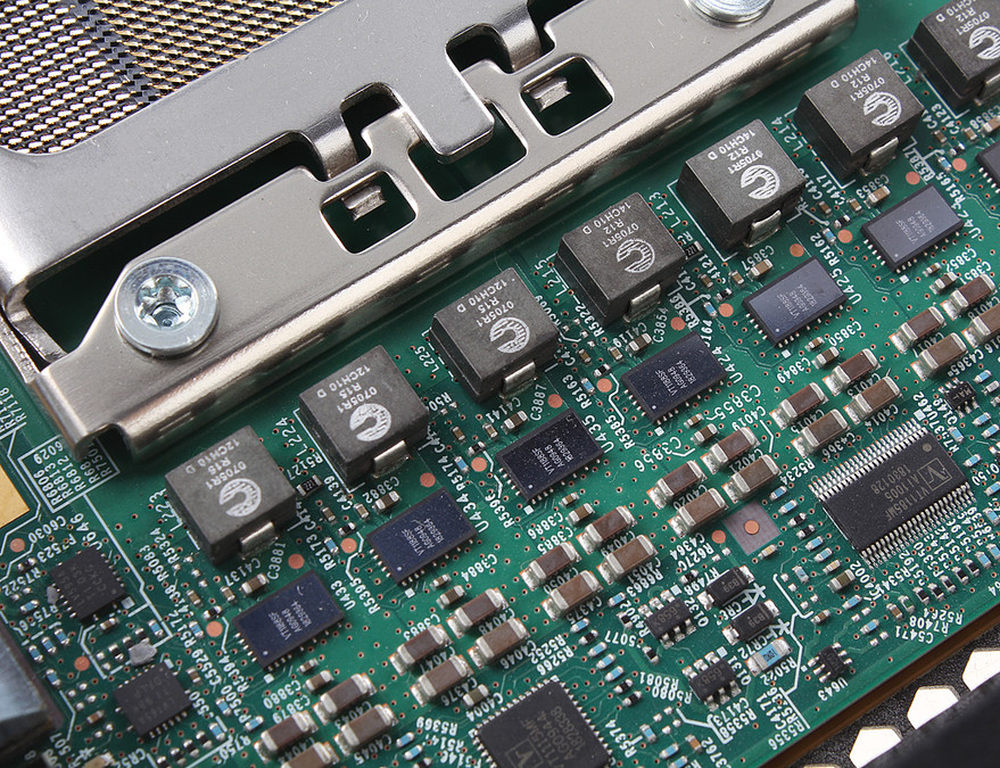

处理器供电部分，每颗处理器8相供电。
47/51

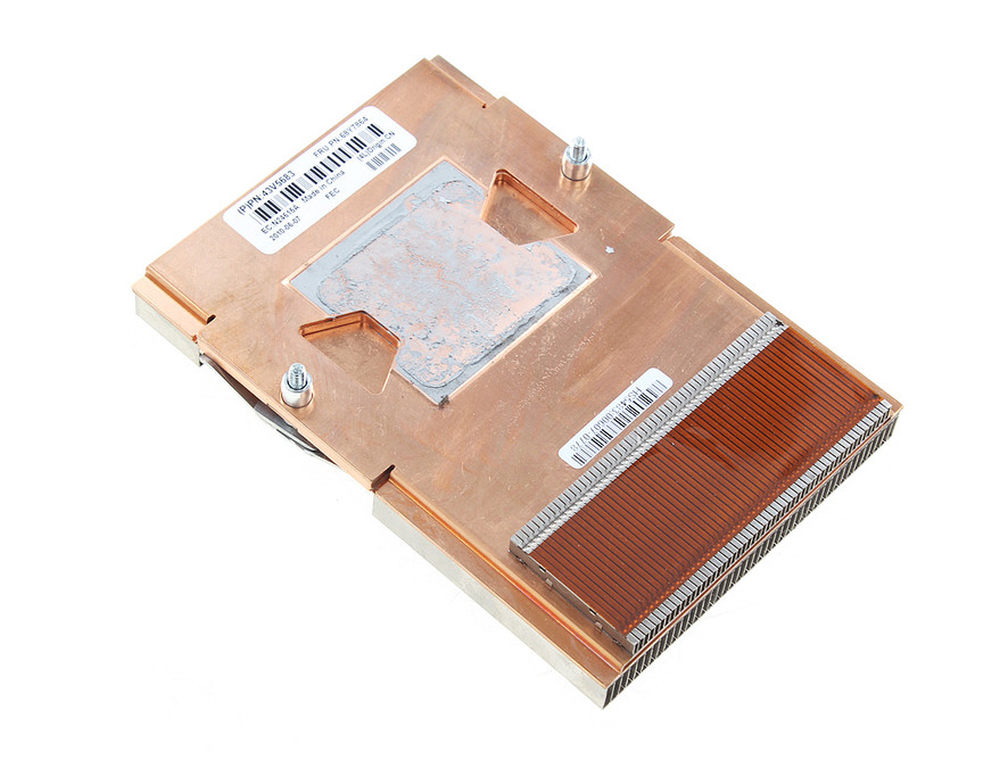

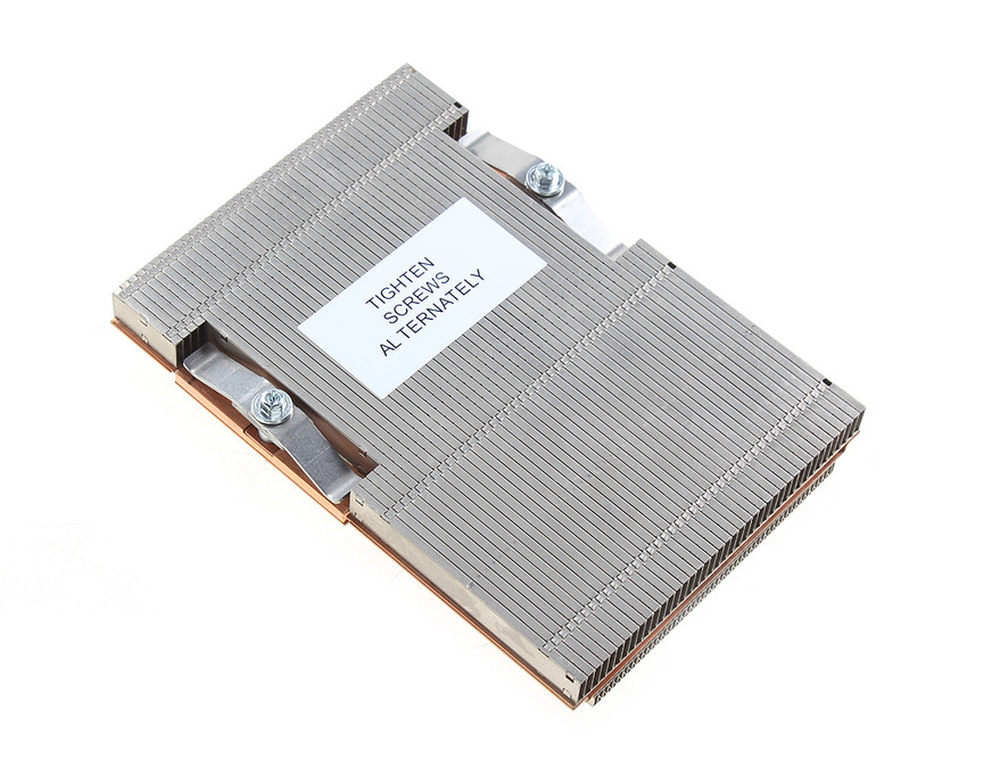

CPU散热器，纯铜无扇设计
48/51
CPU散热器，纯铜无扇设计
49/51
LGA1567接口处理器
50/51
LGA1567接口处理器，此款为1.8GHz、8核心。
51/51

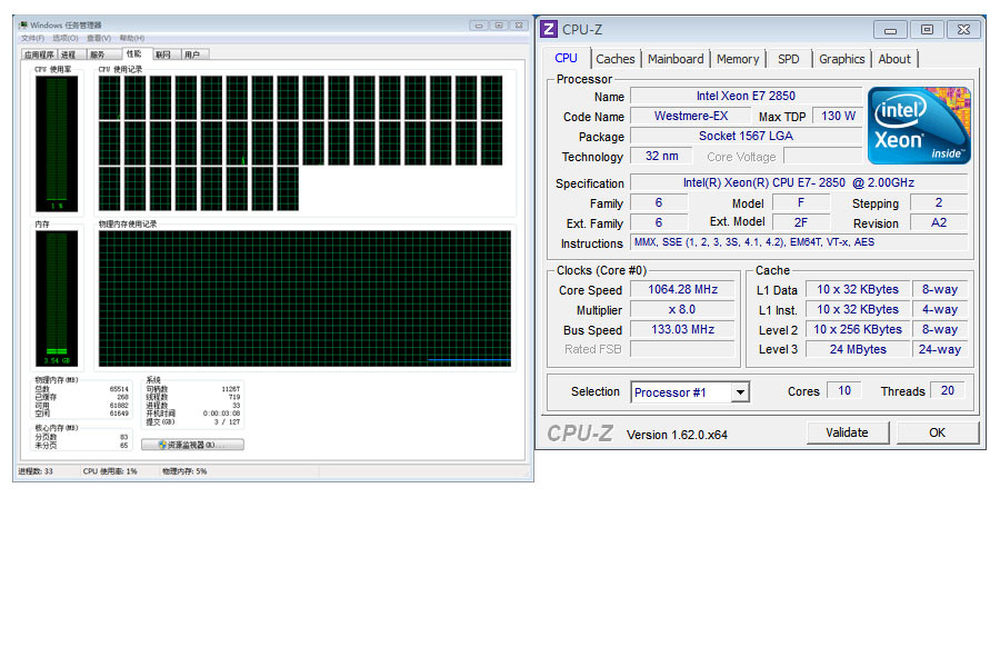

System x3690 X5主机安装Windows 7 64bit操作系统后可以开机，可以看到40线程和CPU-Z信息。关于其性能特性有待进一步测试。
