80Plus普及者 汇迈400W铜牌电源评测
1/14
尽管说国内的DIY市场已经大不如前，大多数的没有实力的小品牌或小厂商，不是集体遣散，就是转向其他消费领域。DIY市场经过近几年的洗礼，能活下来的，或者还想进入DIY市场的，不是品牌实力强大，就是产品具有足够的特点，要不然就是重立牌坊，从头再来。今天我们就来大家介绍一款电源产品汇迈BP-500的400W电源。如果大家对“现代电源”还有印象的话，那么对这款汇迈电源的品质就可以放心了。
2/14

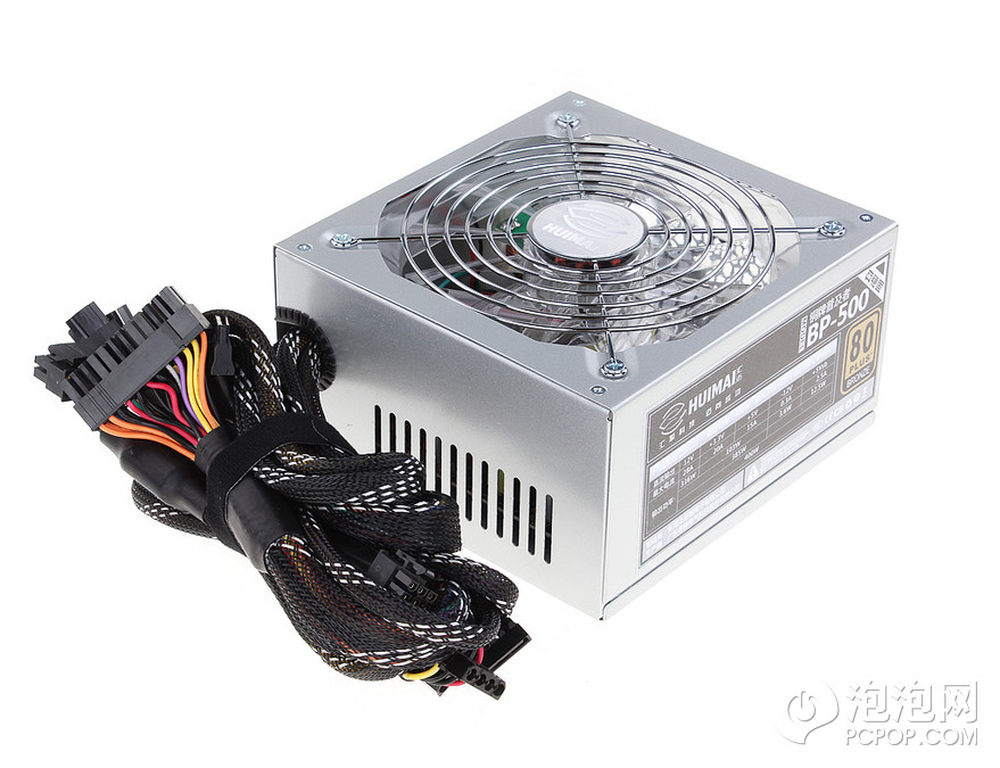

电源外观设计也比较特别，采用银白色电镀工艺，没有进行喷漆，这样显得电源非常的光亮，并且与众不同。当然这也迎合目前主流玩家对电源的审美需要。
3/14

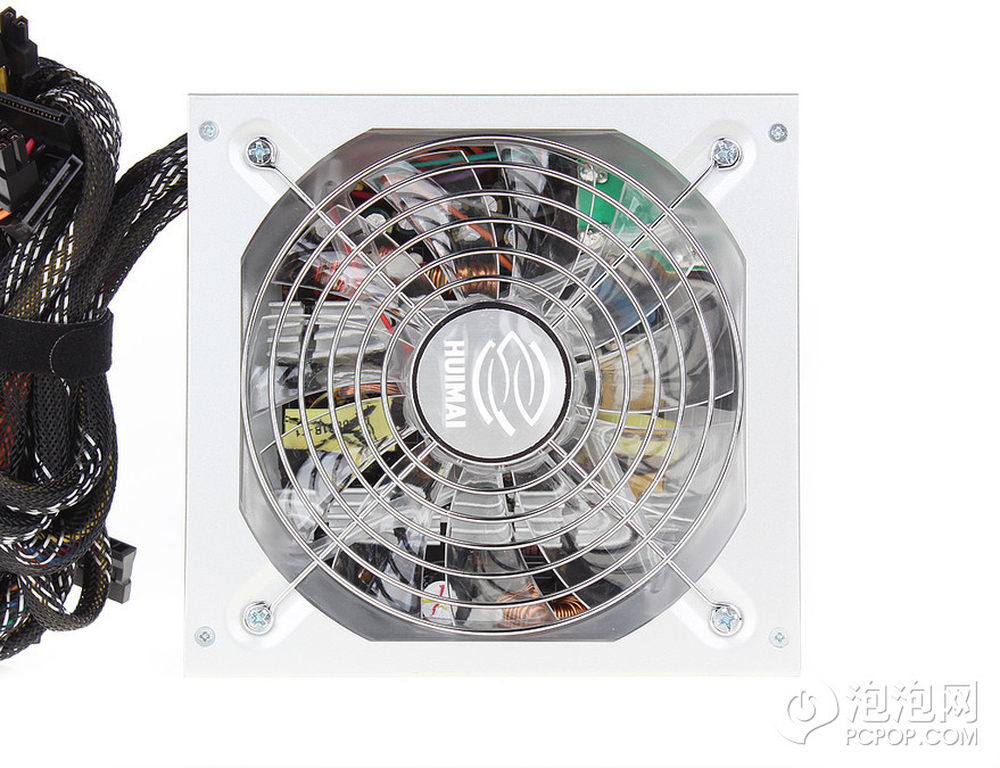

另外，电源配有一颗140mm尺寸的液压风扇，大尺寸的风扇可以带来跟多的风量，并且在同等风量的情况下，140mm风扇要比120mm风扇的转速更低，当然也就更静音一些。
4/14

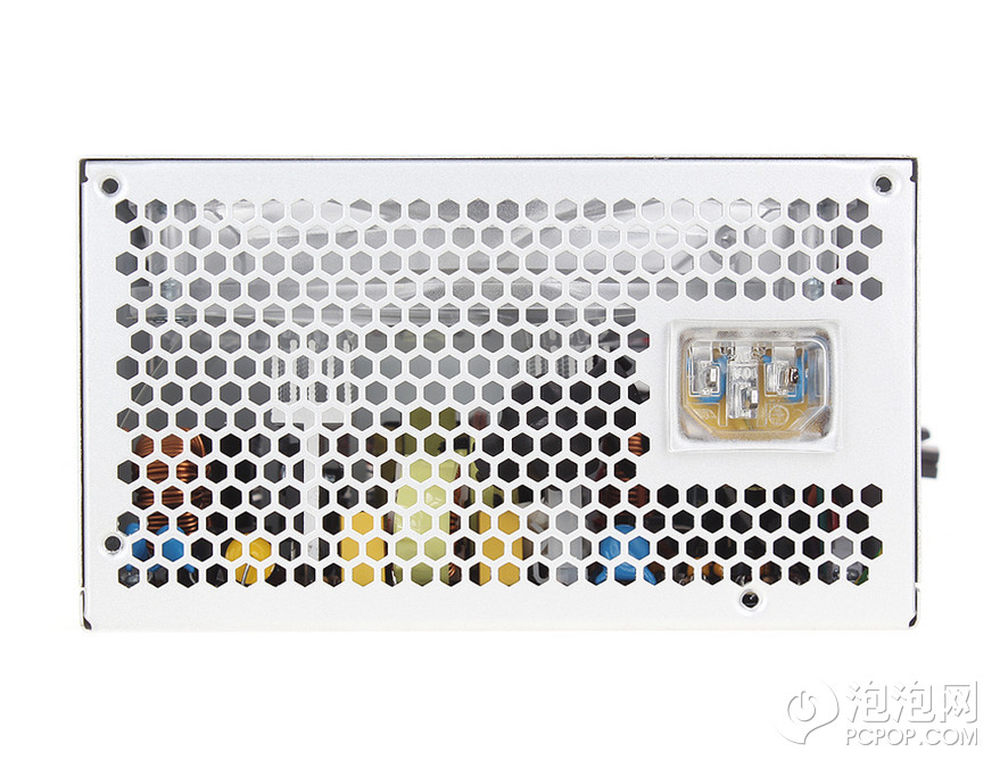

一般情况下，电源都会在出风口设计有一个独立开关。其作用可以直接关闭和开启电源，并且也可轻松实现待机零功耗的效果。不过这款电源并没有这样的设计。
5/14

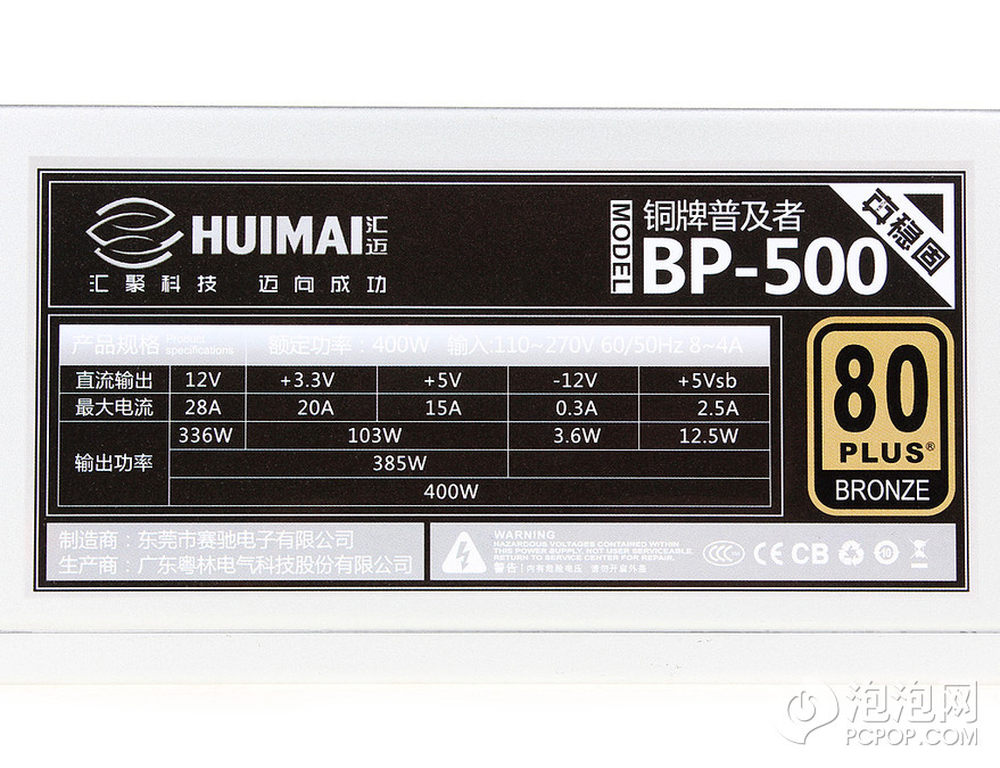

电源额定功率为400W，单路12V输出，最大通过电流为28A，最大12V功率为338W。型号为BP-500。贴有80Plus的铜牌认证标识，不过经过80Plus官网查证之后，并没有发现这款电源的认证信息。
6/14

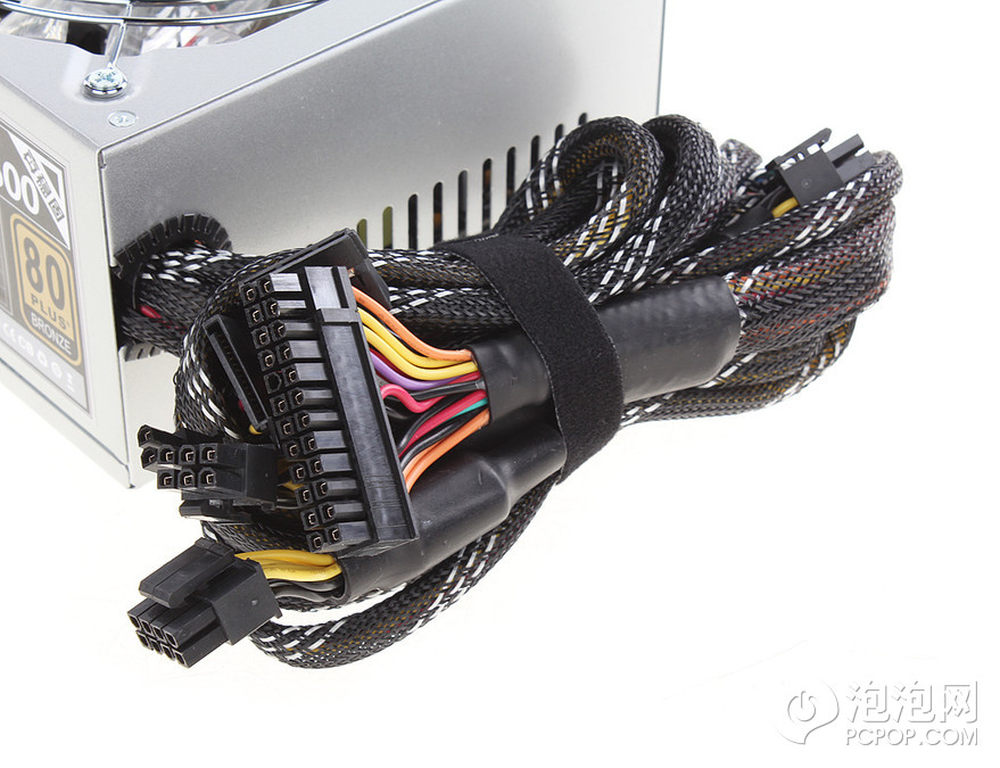

电源线材，除了常规的24Pin和4 4Pin之外，还配有1个6 2显卡供电口，4个SATA接口，以及4个Molex 4Pin接线以及1个软驱接口。电源CPU线材长度为60cm，足以应付主流下置电源机箱。
7/14

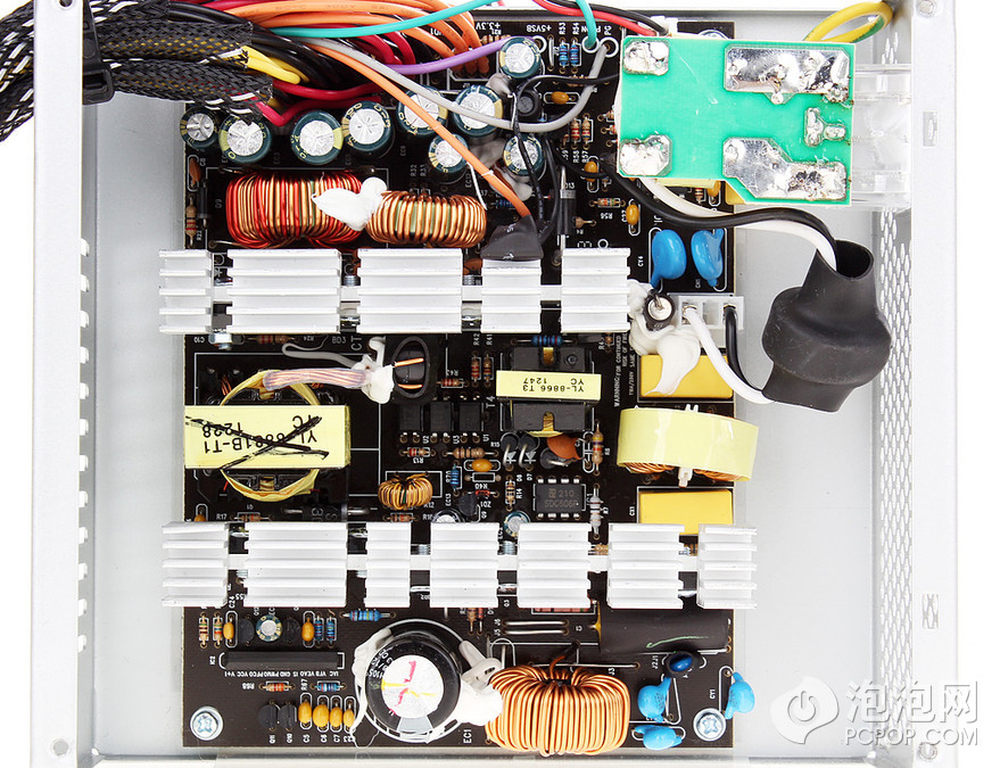

电源依旧采用目前比较主流的，主动PFC 双管正激 肖特基整流的设计。目前这样的设计的定义在效率上，都能轻松超过85%%的最高效率。
8/14

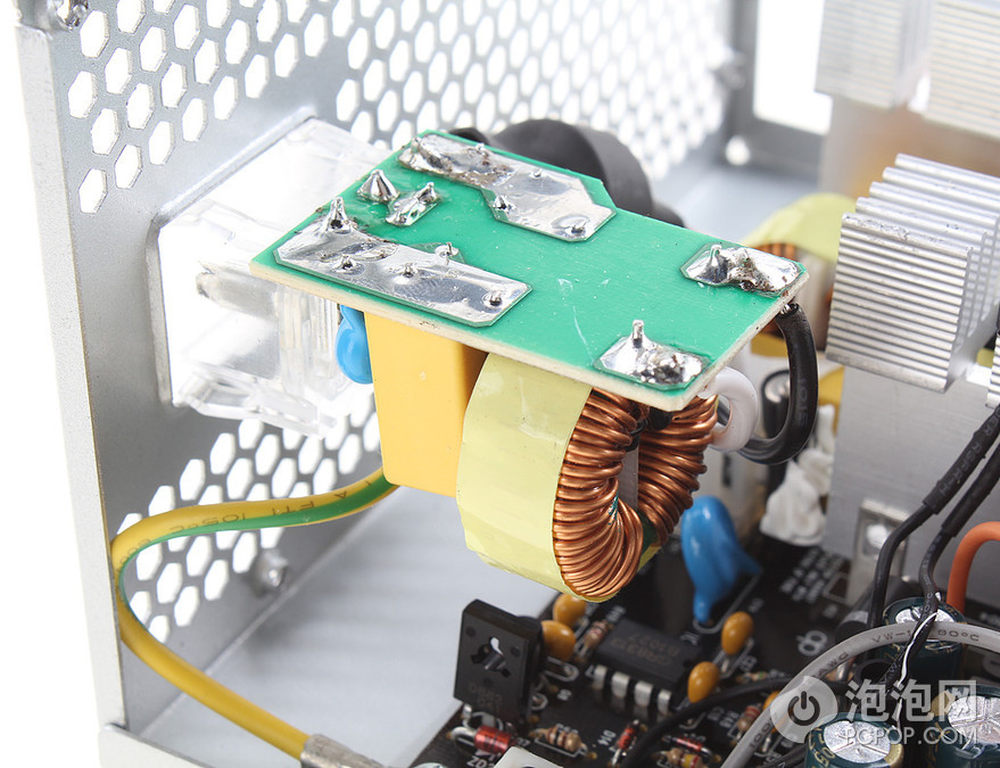

电源EMI电路还算完整，4个Y电容，2个X电容，2个共模电感，以及一个保险管，没有MOV热敏电阻。
9/14

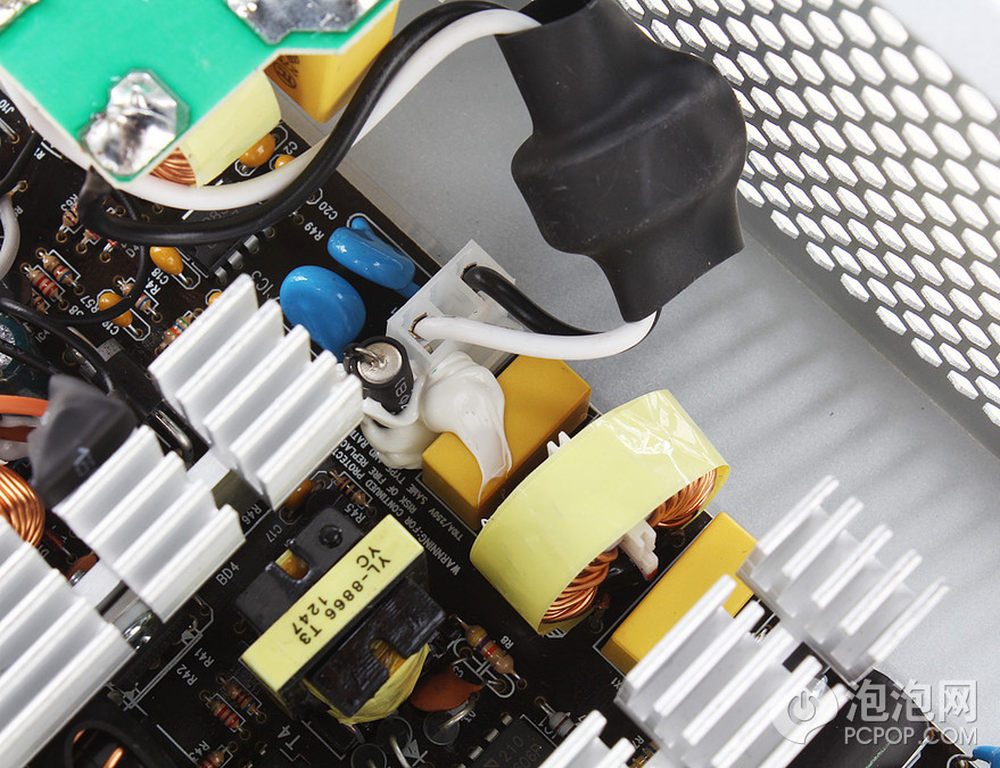

电源EMI电路还算完整，8个Y电容，2个X电容，2个共模电感，以及一个保险管，没有MOV热敏电阻。
10/14

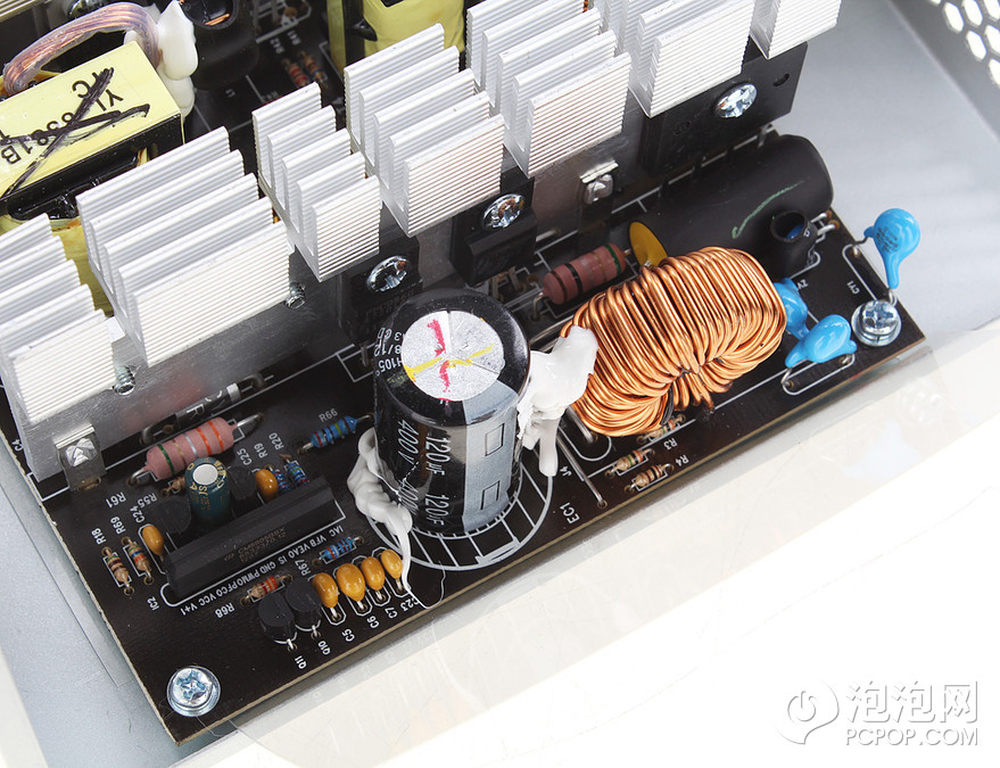

电源采用主动PFC设计。PFC意思是“功率因数校正”，功率因数指的是有效功率与总耗电量（视在功率）之间的关系，也就是有效功率除以总耗电量（视在功率）的比值。 基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。主动PFC就可以提高功率因数。
11/14

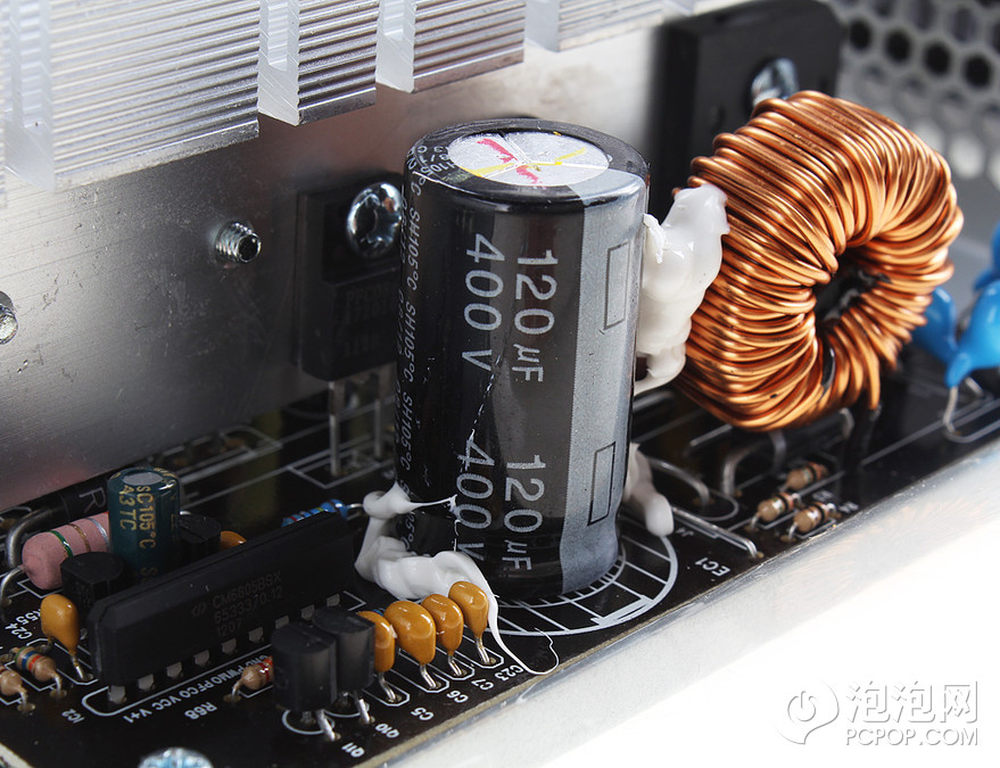

电源采用主动PFC设计，配有一个参数为120μF 400V 105℃的主电容。
12/14

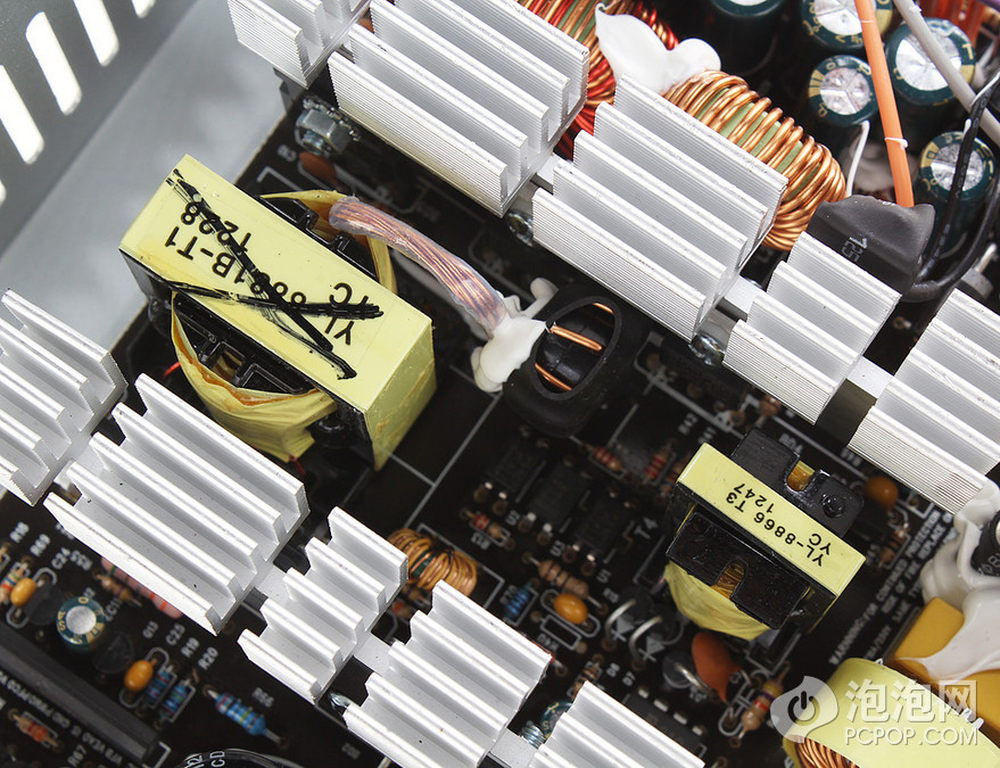

电源主变压器，大的为12V主变压，主要作用就是讲市电输入220V高电压，转换成12V低电压，这也是电压环内部一次侧和二次侧的分界点。而在其旁边的那个小变压器，为5VSB待机变压器。另外，带有3.3V磁放大设计。
13/14

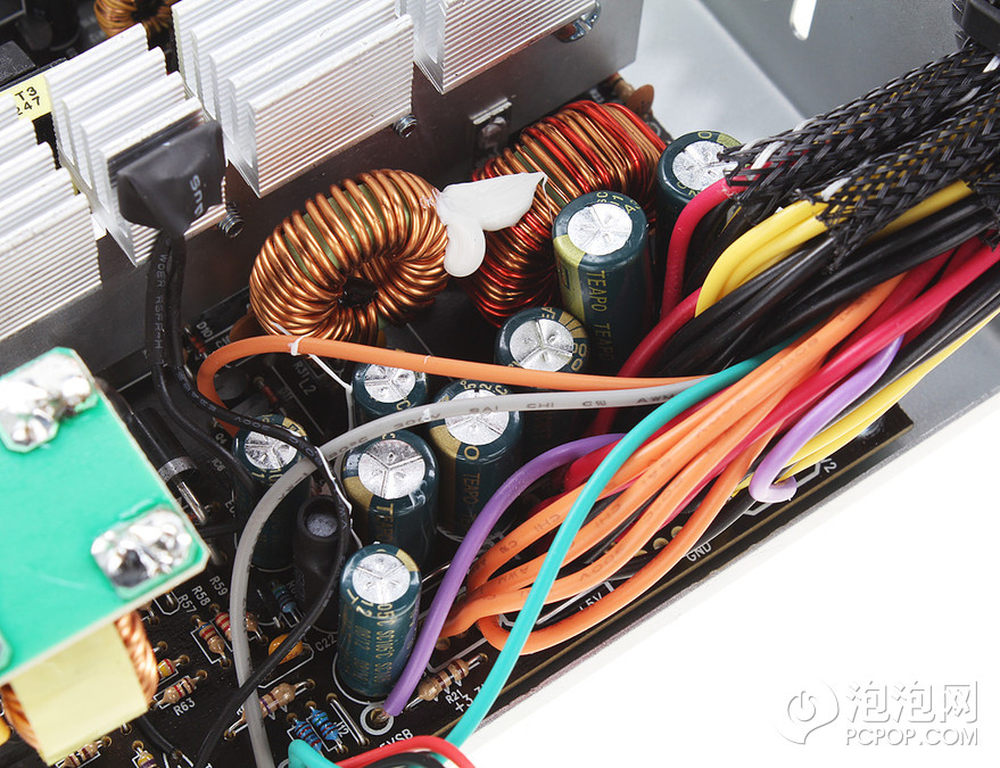

经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管或三极管、大量的电容和大块头的电感组成。
电源二次侧两个肖特基二极管负责12V输出，另外两个则负责5V和3.3V输出。并且我们也可以看到两个储能电感。
14/14

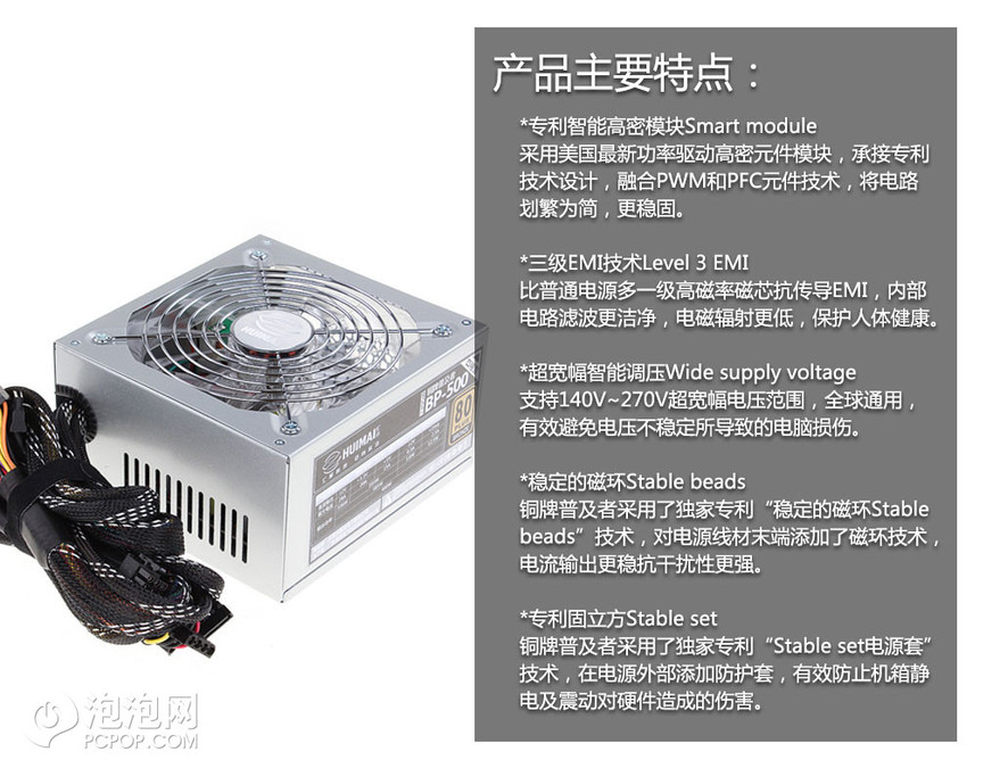

铜牌普及者---“真稳固”
*专利智能高密模块Smart module
采用美国最新功率驱动高密元件模块，承接专利技术设计，融合PWM和PFC元件技术，将电路划繁为简，更稳固。
*三级EMI技术Level 3 EMI
比普通电源多一级高磁率磁芯抗传导EMI，内部电路滤波更洁净，电磁辐射更低，保护人体健康。
*超宽幅智能调压Wide supply voltage
支持140V~270V超宽幅电压范围，全球通用，有效避免电压不稳定所导致的电脑损伤。
*稳定的磁环Stable beads
铜牌普及者采用了独家专利“稳定的磁环Stable beads”技术，对电源线材末端添加了磁环技术，电流输出更稳抗干扰性更强。
*专利固立方Stable set
铜牌普及者采用了独家专利“Stable set电源套”技术，在电源外部添加防护套，有效防止机箱静电及震动对硬件造成的伤害。
