各大论坛上和微博上有一个ID名为“白金之星”，经常写一些评测和分析文章，最近在泡泡的论坛上看到了他写的安耐美金魔冰核电源的评测，感觉不但图片质量好，测试方法妥帖，甚至有很强的对比性，特此转载到文章中让更多玩家围观。电源的评测不太好做，我们常在论坛中看到月经贴“OCCT测电源”之类的，这篇文章也起到一个榜样的作用，我们一起来看看规范的玩家如何测电源。
2/16

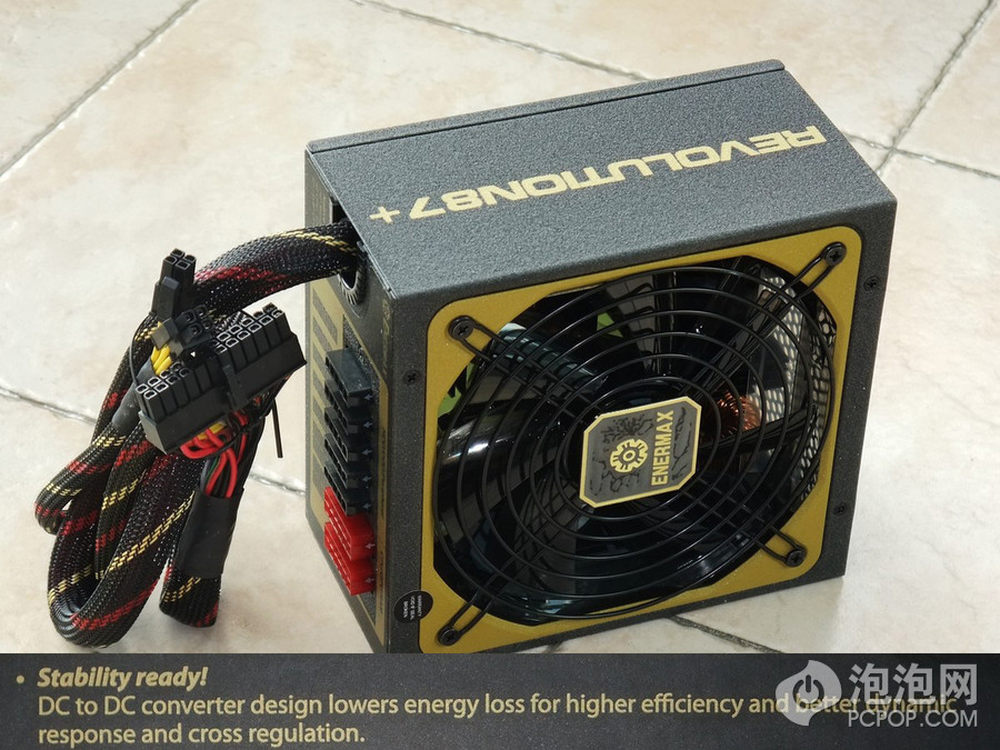

安耐美金魔冰核87 650W采用主动式PFC LLC谐振 3.3V & 5V DC-DC输出结构，DC-DC输出方案是金魔冰核87 亮点设计，相比结构简单、最为常见的磁放大结构电源，DC-DC设计复杂、性能突出，拥有更高的转换效率和交叉负载等优秀综合表现，几乎高端电源产品都使用DC-DC方案就能说明一切。
再看金魔冰核87 包装特征一栏，也有DC-DC针对说明。英文大意是DC-DC设计能耗损失更小，更高的转换效率、动态响应和交叉负载性能。
3/16

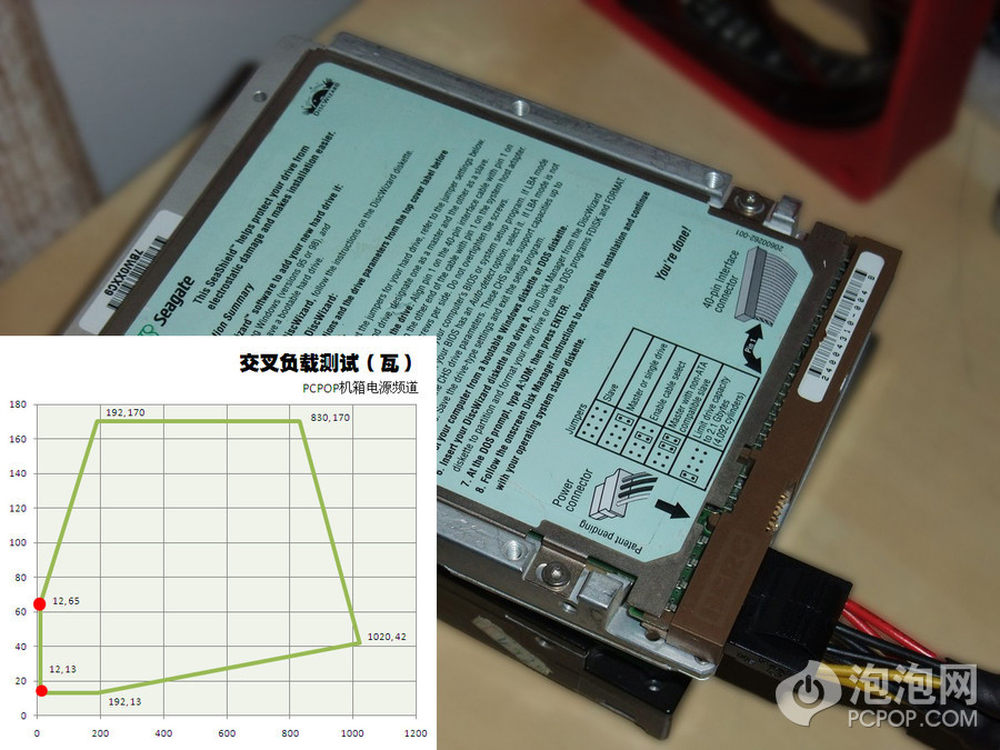

参考泡泡网资料，交叉负载是电源各路 12V、 5V、3.3V不同比例输出的表现，X横轴为 12V输出，Y纵轴为 3.3V& 5V输出。
常见 3.3V单路磁放大的电源（也是入门级价格成本最低的），交叉负载测试数据明显偏差，例如红点 12V零负载、 3.3V& 5V高负载状态，电压很大可能会超出电源规范值。
由于没有这种电源负载仪器模拟上述交叉负载测试，所以尝试了单独接硬盘（ 12V、 5V输出）、单独接显卡（ 12V输出）、空载运行（仅提供内部元件和风扇供电，无外接输出）3种另类负载状态作测试：
4/16

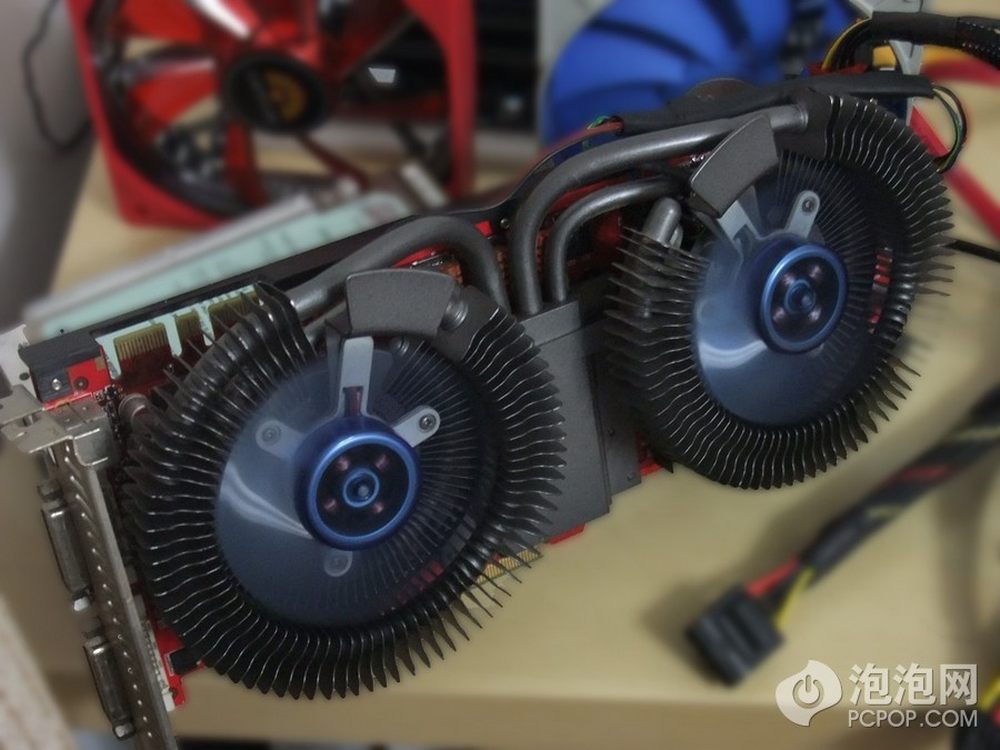

电源单独接一块显卡，使用6pin PCIE接口。单独 12V供电，运行时大致5~6瓦（显卡没插在主板GPU无运行，所以功耗很低，仅风扇转动）
5/16

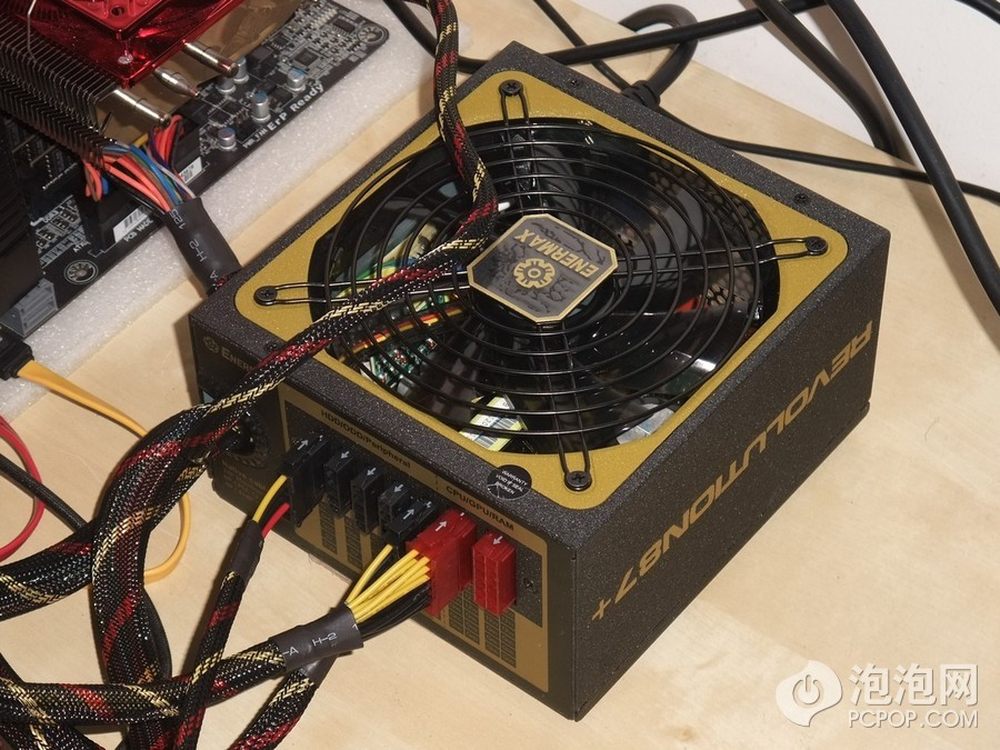

安耐美金魔冰核87 650瓦有7组模块化接口数量充足，其中2个为红色GPU显卡用，适合双路SLI系统组建。模组接口都有安装方向示意，方便用户
6/16

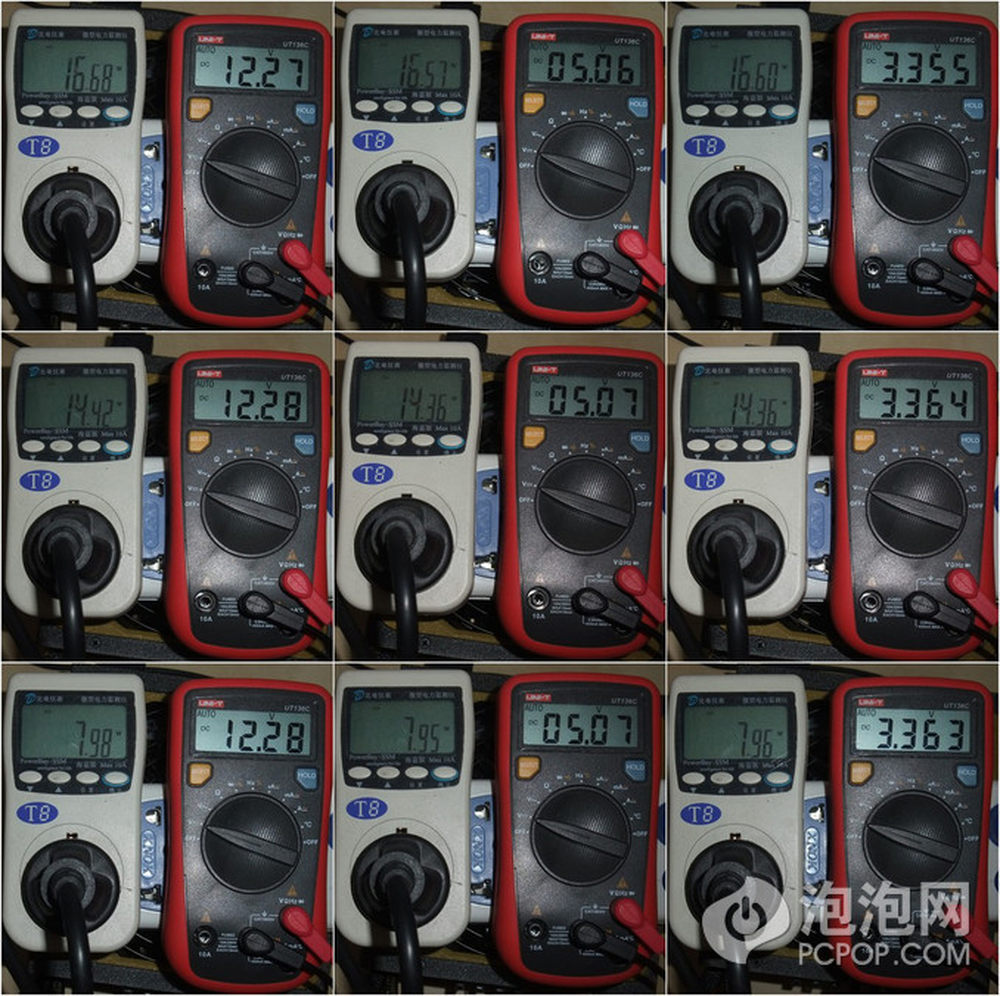

1、安耐美金魔冰核87 650瓦 单接硬盘电压 12.27V、5.06V、3.355V
2、安耐美金魔冰核87 650瓦 单接显卡电压 12.28V、5.07V、3.364V
3、安耐美金魔冰核87 650瓦 空载电压，即短接主板24p 绿黑线
7/16
对比产品来自Tt的TR2-700M，采用的主动式PFC 双管正激 3.3V单路磁放大结构，600瓦额定功率、半模组接口，和金魔冰核87 650瓦参数接近。不过红色GPU显卡接口只有1组，组2路SLI显卡还要增加转接线。

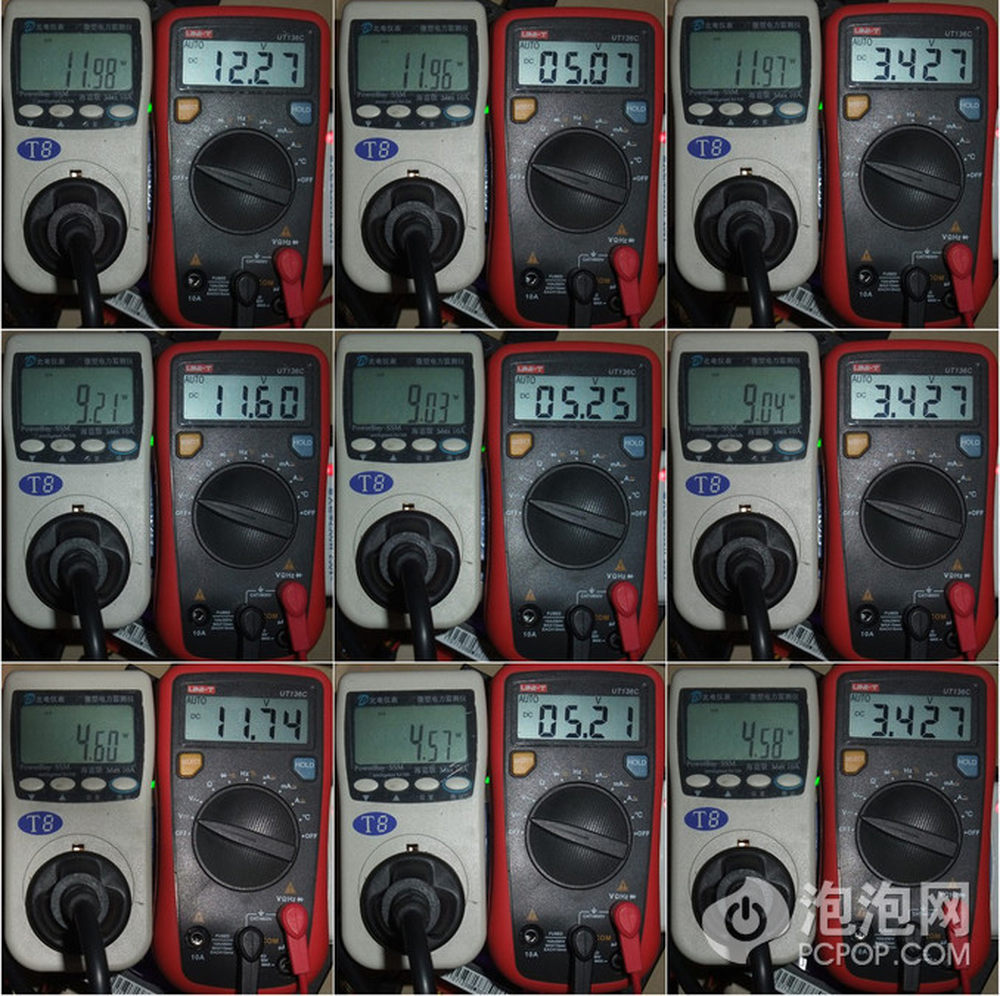

1、Tt TR2-700M 单接硬盘电压 12.27V、5.07V、3.427V
2、Tt TR2-700M 单接显卡电压 11.60V、5.25V、3.427V
3、Tt TR2-700M 空载电压 11.74V、5.21V、3.427V
电压起伏非常大，个别已经超过规范，而功率输入我们看到仅仅是2瓦的区别。
8/16

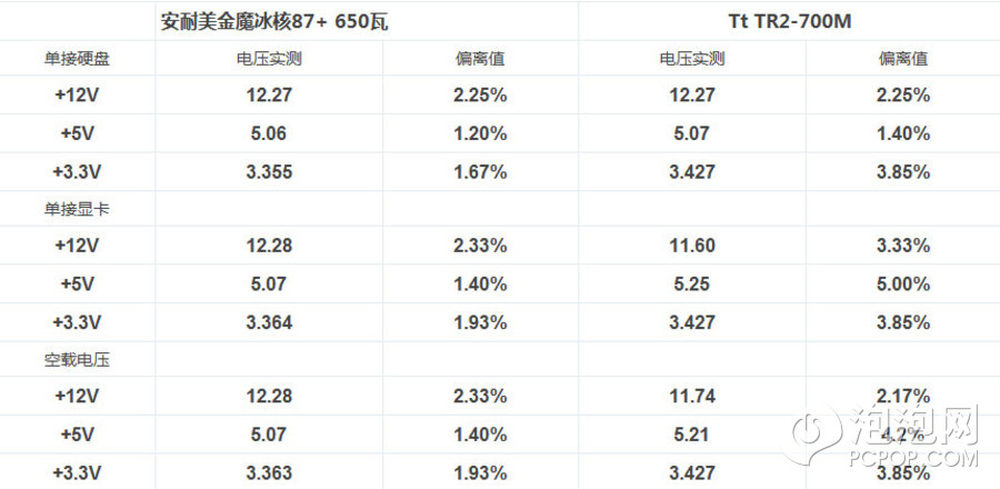

安耐美金魔冰核87 650瓦 ， 12V、 5V、 3.3V因为采用DC-DC高效输出方案， 5V和 3.3V两路电压直接通过 12V降压输出而来，所以电压稳定性非常优秀，3路电压变化只取决于负载情况，相互没有影响，即使特殊的负载状态，比如单接硬盘、单接显卡、空载运行，电压偏离情况也和正常电脑运行一样，符合规范要求的5%%以内。实际金魔冰核87 650瓦所有负载，包括空载和最大满载，电压波动都在3%%以下，详细数据见后面测试。
Tt TR2-700M采用 3.3V单路磁放大结构，同样特殊状态电压波动非常大，单独 12V供电状态的5.25V电压已在规范临界值，11.6V电压也很难看，而这只是9瓦的功率，虽然没有条件测试 3.3V& 5V高负载、 12V低或零负载状态，但是通过泡泡网以往测试数据也可以猜到会超标的结果。
9/16

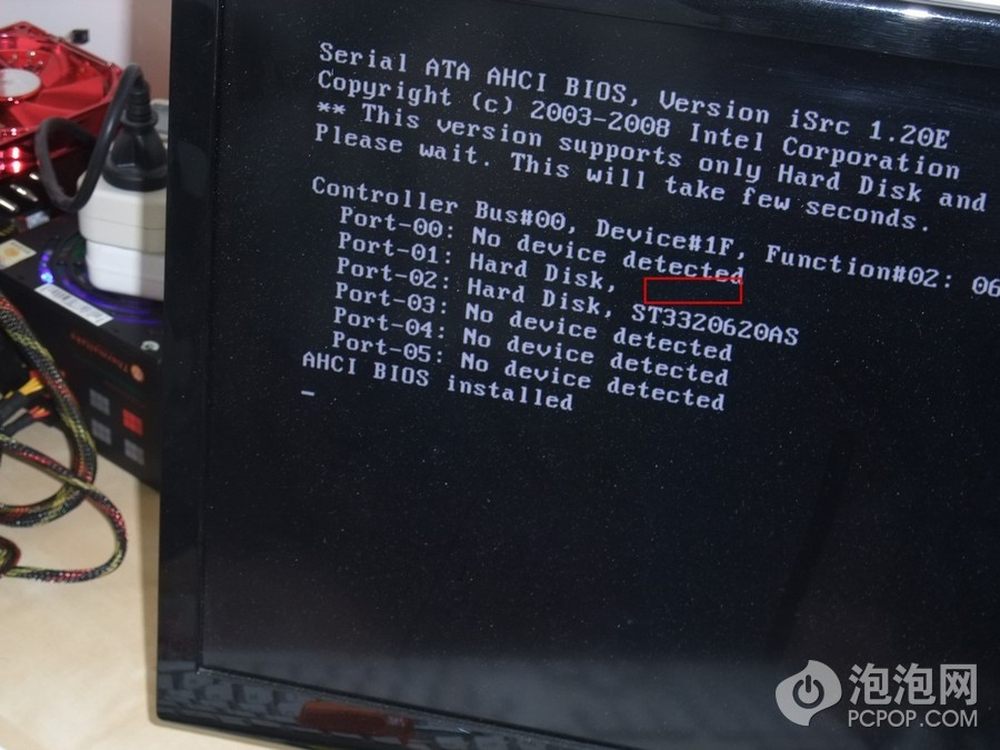

单磁放大电源碰到的一个问题，当测试电源高负载时，使用两块显卡加3块硬盘，硬盘1很大几率开机不能，如图红色标记，检测不到硬盘型号，或者会出现smart error信息。而使用单显卡，硬盘从来没有发生过这种，使用金魔冰核87 650瓦则没有这种状况，我觉得原因很可能符合上面测试。
10/16
80PLUS认证金牌效率 对比测试
测试对象
安耐美金魔冰核87 650瓦
Tt TR2-700M
硬件配置
CPU intel i5 2500K
主板 技嘉Z68-UD3P
内存 三星黑武士DDR3 1333 4G X 4
显卡 双敏GTX670小妖G、GTX285
硬盘 希捷机械硬盘 X 3
散热 采融创世纪
风扇 安耐美阿波力斯 X 3、九州UF120
LCD 冠捷e2352pz 、三星2243BW
测试方法
5种状态，功率计测试整机功耗待机，打开AC输入开关，电源无运行
空载，电源启动，无外部输出，仅内部元件和风扇供电
闲置，win7桌面闲置，尽可能关闭后台程序

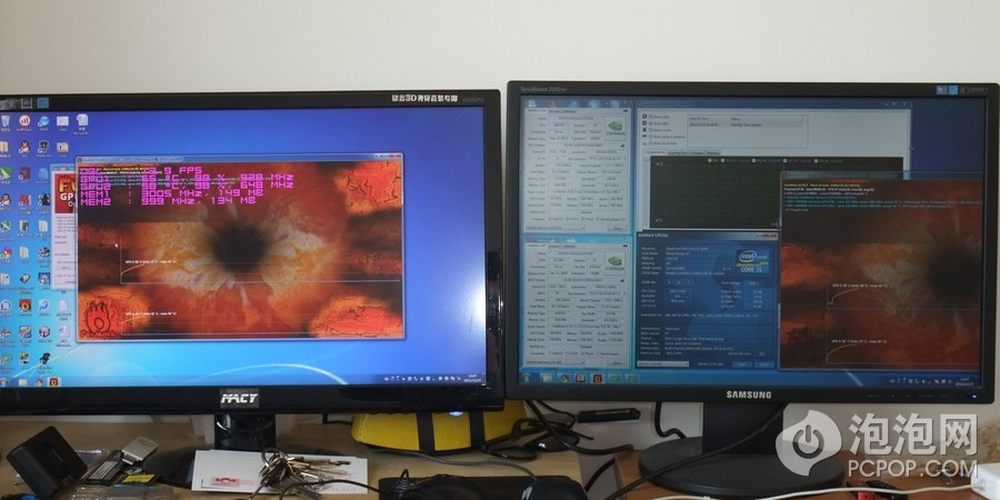

游戏，选择heaven benchmark 2.5运行状态

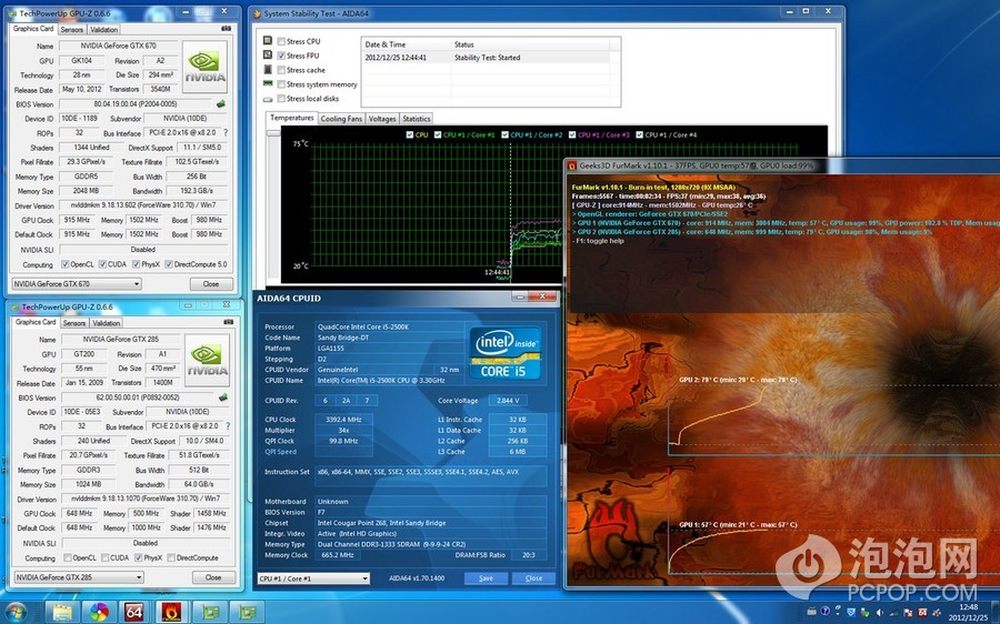

满载，CPU使用AIDA64 stress FPU满载，显卡使用Furmark满载，2块显卡通过Aster V7拖机软件同时满载
11/16

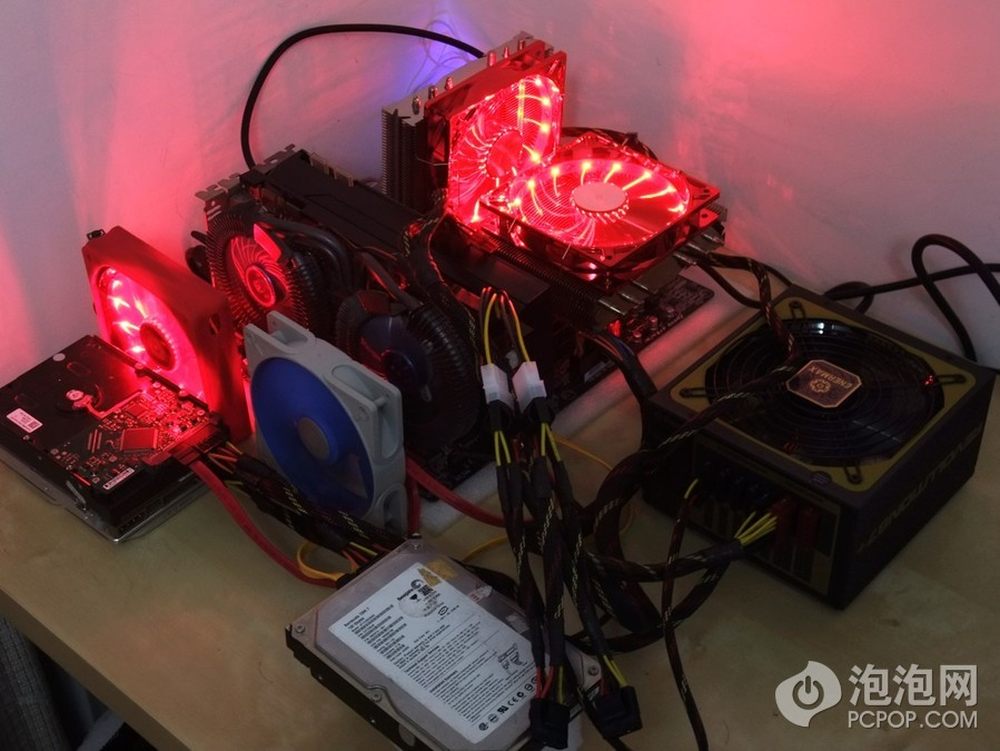

安耐美金魔冰核87 650瓦 搭配安耐美阿波力斯风扇，视觉效果相当弹眼，光污染晒图就是牛（测试时关闭LED）。
测试方法
5种状态，功率计测试整机功耗待机，打开AC输入开关，电源无运行
空载，电源启动，无外部输出，仅内部元件和风扇供电
闲置，win7桌面闲置，尽可能关闭后台程序
游戏，选择heaven benchmark 2.5运行状态
满载，CPU使用AIDA64 stress FPU满载，显卡使用Furmark满载，2块显卡通过Aster V7拖机软件同时满载。
12/16

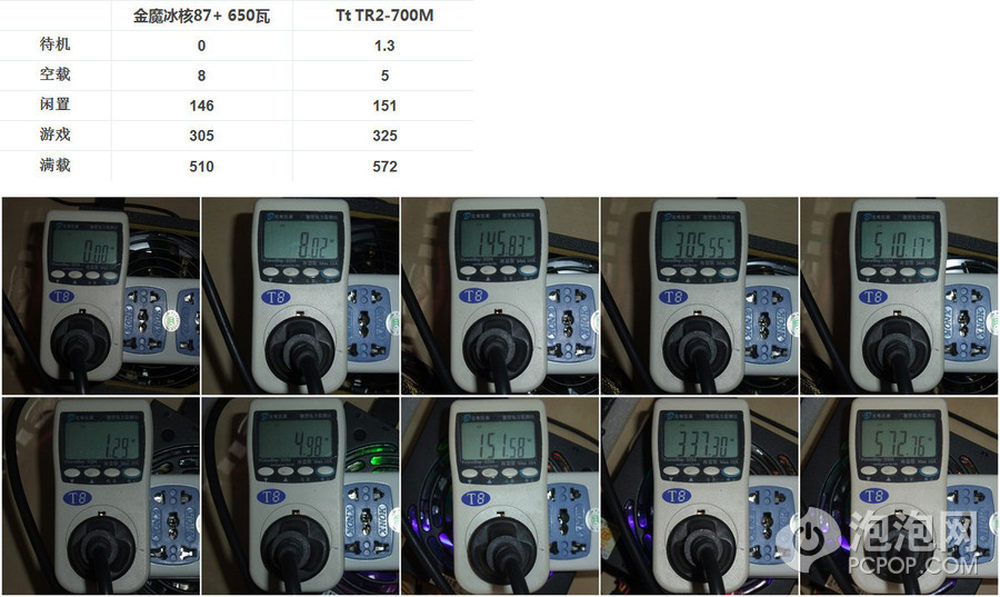

安耐美金魔冰核650瓦：待机0瓦 / 空载8瓦 / 闲置146瓦 / 游戏305瓦 / 满载510瓦
Tt TR2-700M：待机1.3瓦 / 空载5瓦 / 闲置151瓦 / 游戏325瓦 / 满载572瓦
安耐美金魔冰核87 650瓦通过80PLUS金牌认证，功耗节能表现优秀，除了空载稍高，因为元件规格高，空载无输出时自身能耗高，其余状态完胜。
待机0瓦，实测偶尔会有0.57瓦数值（估计功率计精密度所限）；系统桌面闲置和3D游戏功耗，节能5到20瓦，这是用户最多见到的电脑使用状态；满载功耗少用62瓦，节能非常明显。
80PLUS金牌电源典型负载90%%以上，如果根据90%%转换效率计算满载状态（220V电压效率会更高），硬件实际消耗功率459瓦，则TR2的效率为80.24%%。我在试用安耐美金魔冰核87 650瓦第一篇帖子就说了，金牌电源的节能实际上高不少，因为很多未通过80PLUS认证电源所自行标注效率水分大。
13/16

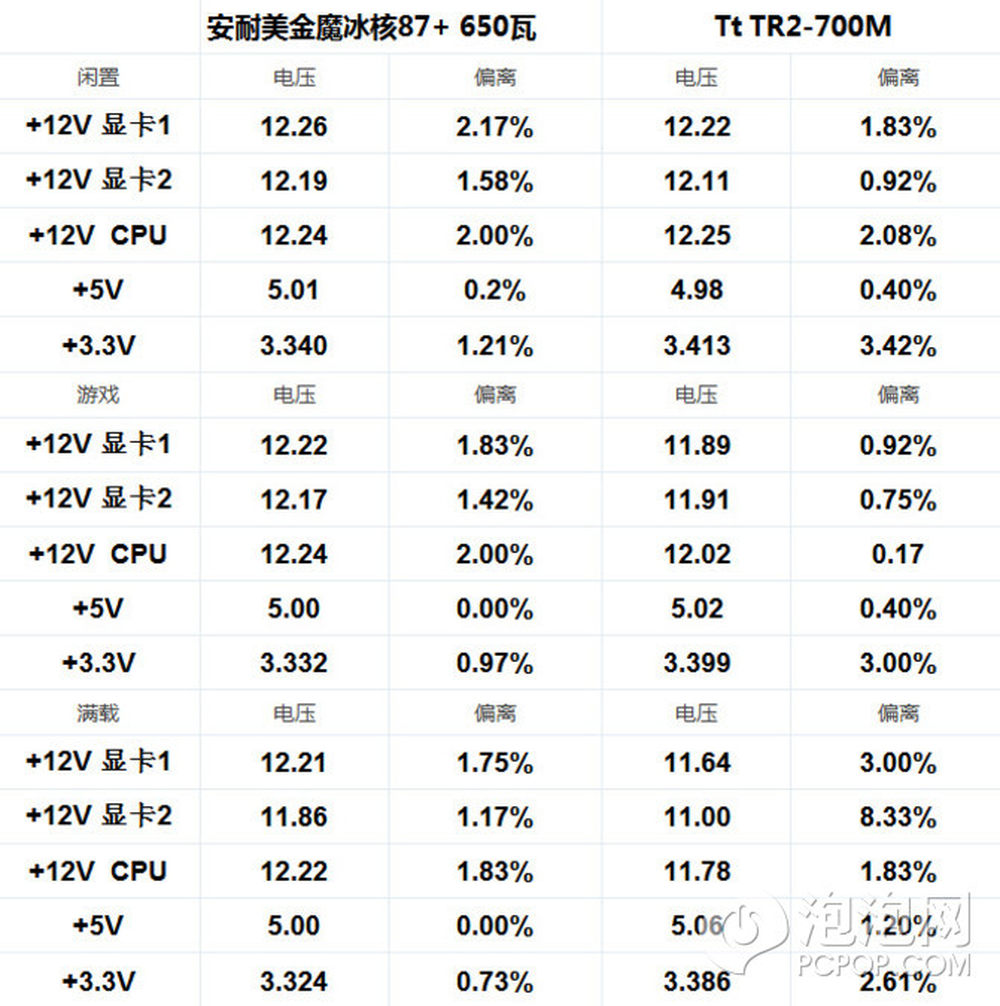

硬件配置和方法同上，使用数字万用表测试 12V、 5V、 3.3V电压，其中 12V测试3点， 12V1测试2块显卡6pin供电、 12V2测试CPU 4 4pin供电。由于TR2仅有1个GPU显卡双6 2模组，所以使用双4D转单6pin接入的GTX285副卡位置，而且因为大4D接口数量不足，只能接1个，好在GTX285还可以运行。为了降低环境因素，安耐美金魔冰核虽然支持2个GPU共4个6 2pin，但是同TR2一样采用转接方式降低误差测试。
14/16
安耐美金魔冰核87 650瓦电压表现良好，始终维持2%%或以下，特别带我这套双显卡满载电脑，电压依然和轻负载没多大变化。相比之下TR2 3.3V单路磁放大结构，3.3V始终显得有点高，虽然桌面闲置状态各路电压还不错，一旦500瓦以上高负载，电压降低幅度非常明显， 12V显卡1降低0.6V， 12V CPU也有将近0.5V变化，而 12V显卡2电压非常离谱，可能是因为GTX285双6pin仅仅接了1个6pin供电，导致高负载供电不足（奇怪的是还能跑测试），当然完全一样条件下，安耐美金魔冰核87 650瓦电压稳定性测试完全没有问题。
15/16

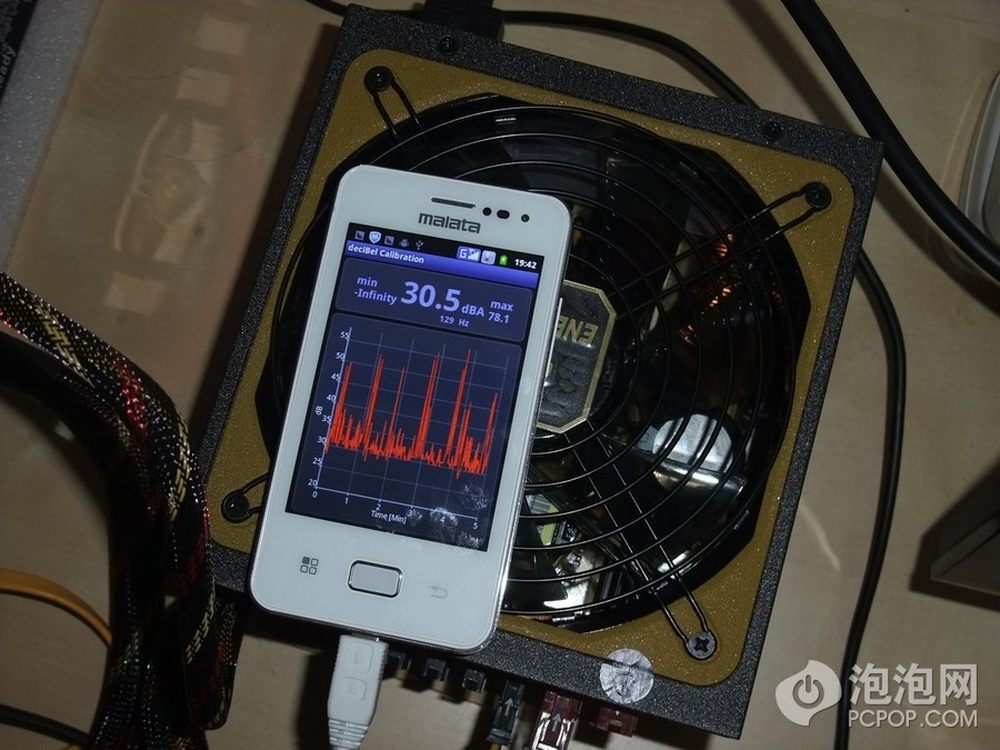

噪音使用Android 噪音APP简易测试，从曲线上看始终30.5低分贝噪音。（仅作参考就好）
16/16

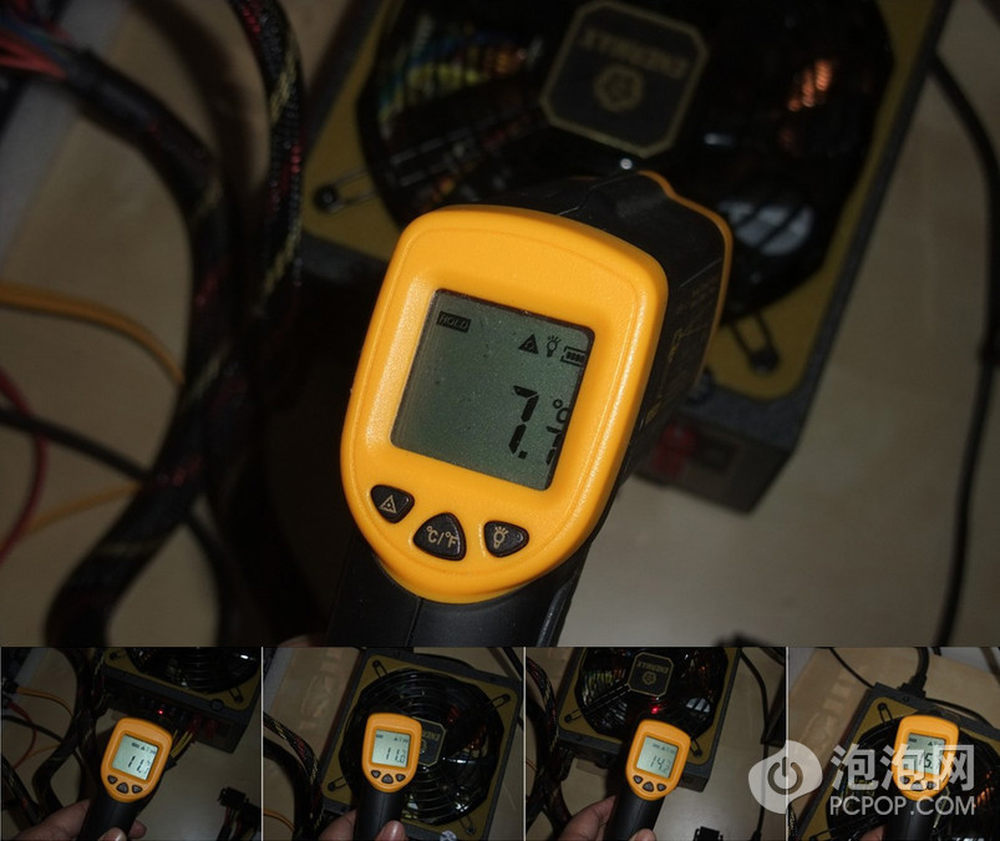

上海冬季，环境温度7.7?C，红外仪温度计测试电源不同部位，金属外壳在11度左右，电源内部最高大约15?C。个人主观感受，裸机测试即使510瓦满载状态，也几乎听不见风扇噪音，温度也超级冰凉，一来现在冬季室温7.7度整体很低，二来80PLUS金牌认证损耗热量很低，三来功率余量很大，安耐美金魔冰核87 650瓦输出能力，负载我这套配置出还有很大余量，计算约有200瓦（650/0.9-510)。
所以就我目前的电脑硬件功耗和环境温度没有任何压力。
