为什么这么稳 先马省电王600用料分析
1/15
先马省电王以600瓦额定功率 模组化线材 蓝色皱纹漆 85%%的转换效率 299元的价格赢得了不少玩家的眼球，目前不论在卖场还是京东这样的电商网站都可以轻易买到，今天我们来看看先马工厂是如何对省电王600的内部用料做解释的。
2/15

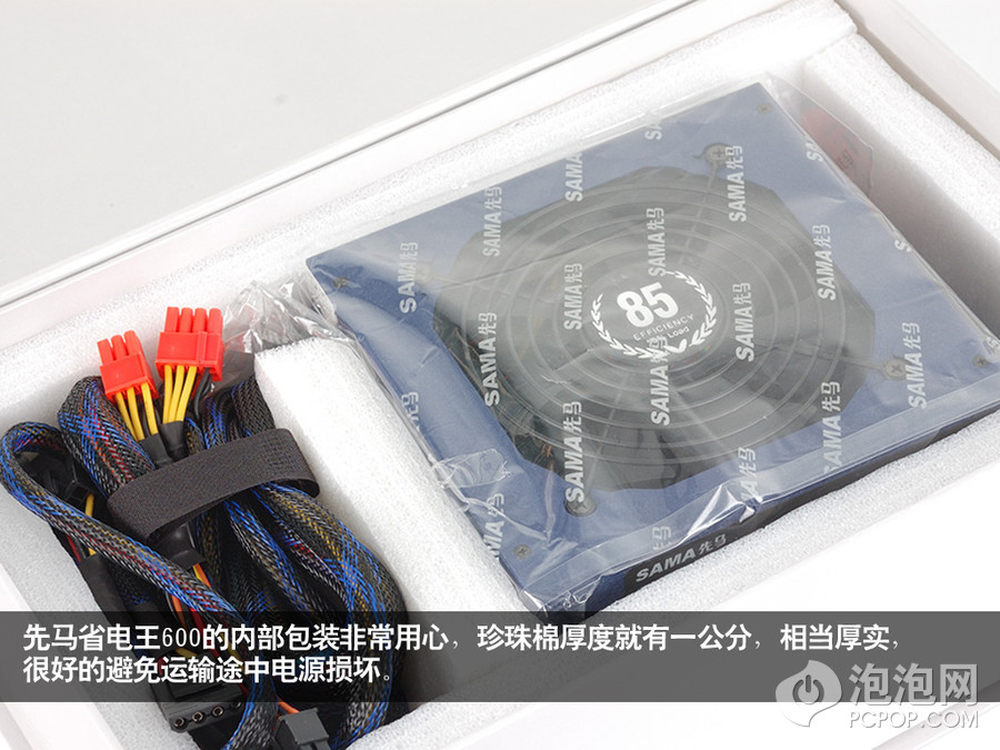

先马省电王600的内部包装非常用心，珍珠棉厚度就有一公分，相当厚实，很好的避免运输途中电源的损坏。
3/15

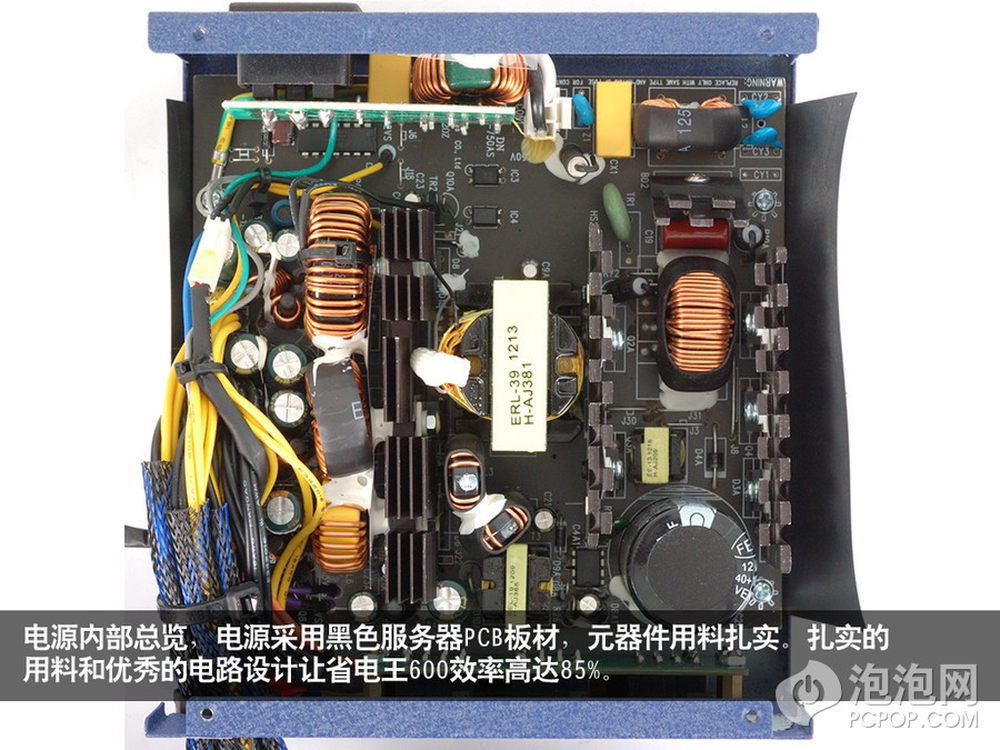

电源内部总览，电源采用黑色服务器PCB板材，元器件用了扎实，扎实的用料和优秀的电路设计让省电王600转换效率高达85%%
4/15

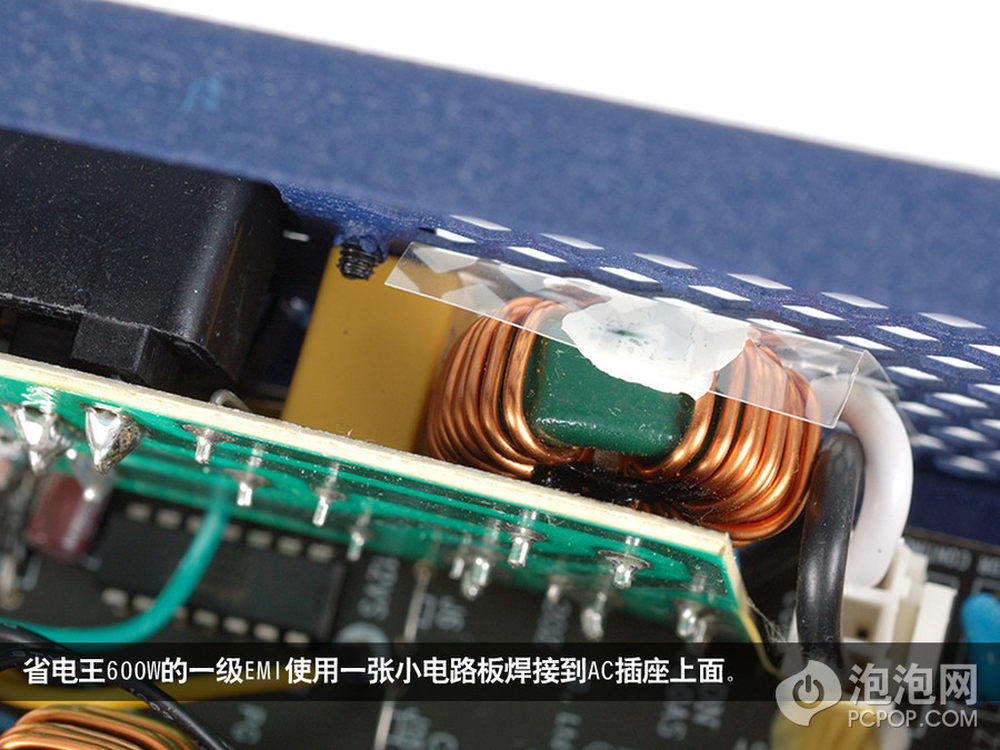

省电王600的一级EMI滤波电路使用一张小PCB板焊接到交流插座上面
5/15

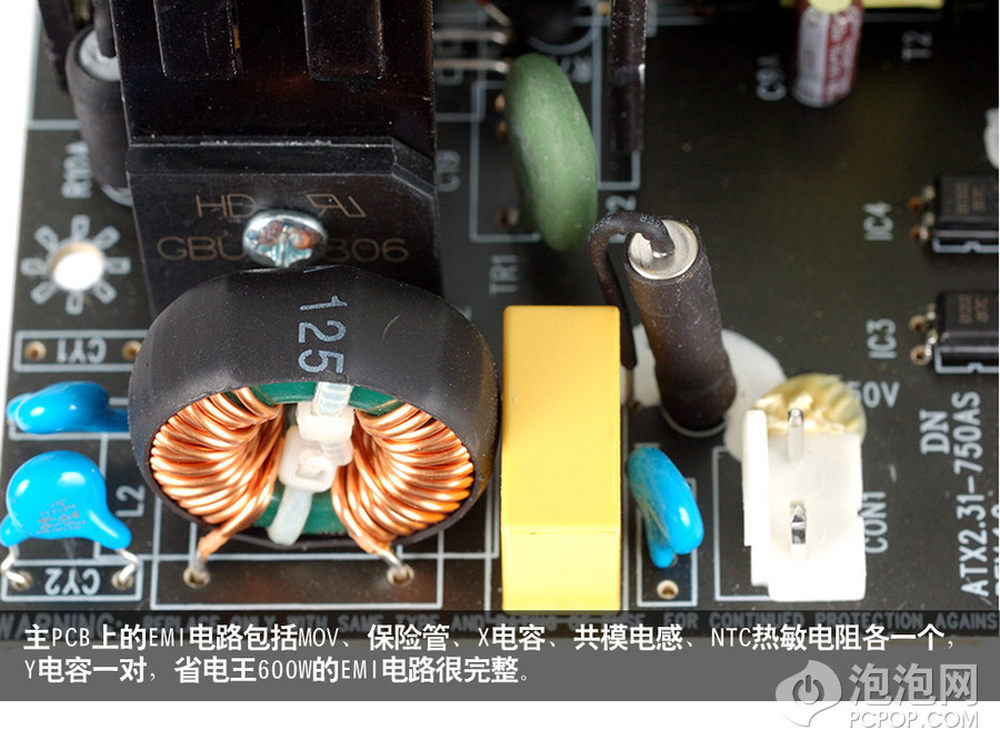

主PCB上的EMI电路包含MOV，保险管，X电容，共模电感，NTC热敏电阻各一个，Y电容一对，省电王600的EMI电路很完整。
6/15
省电王600采用主动式PFC电路设计，大电容规格330uF/ 450V/ 105摄氏度。
7/15

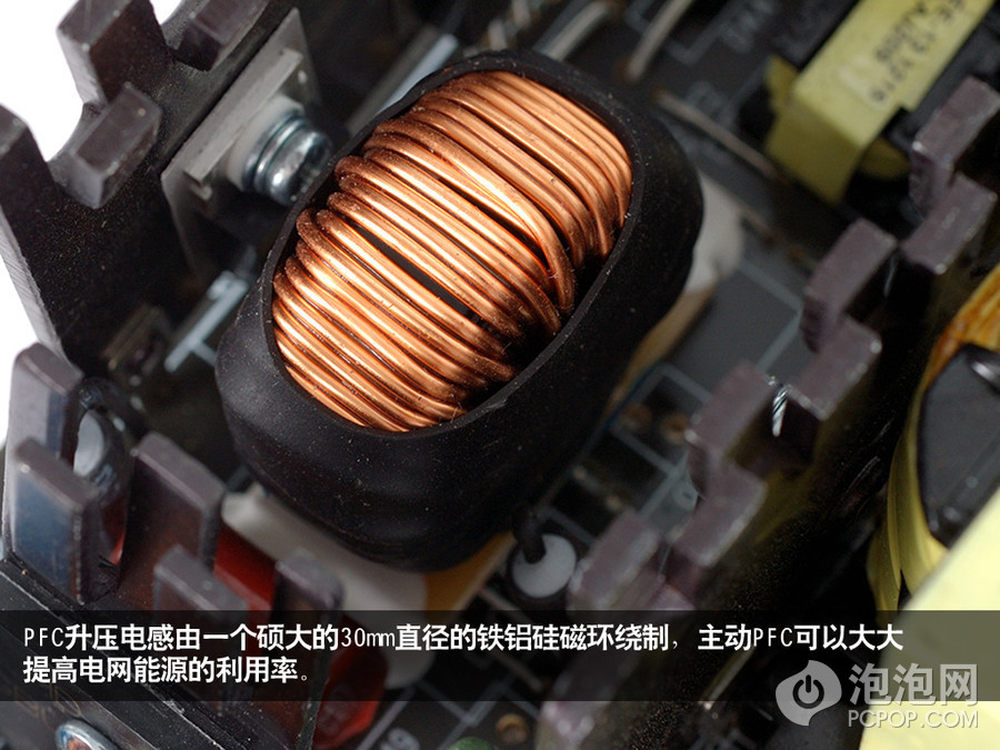

PFC升压电路由一个硕大的30mm直径铁硅铝磁环绕制，主动式PFC可以大大提高电网能源的利用率。
8/15

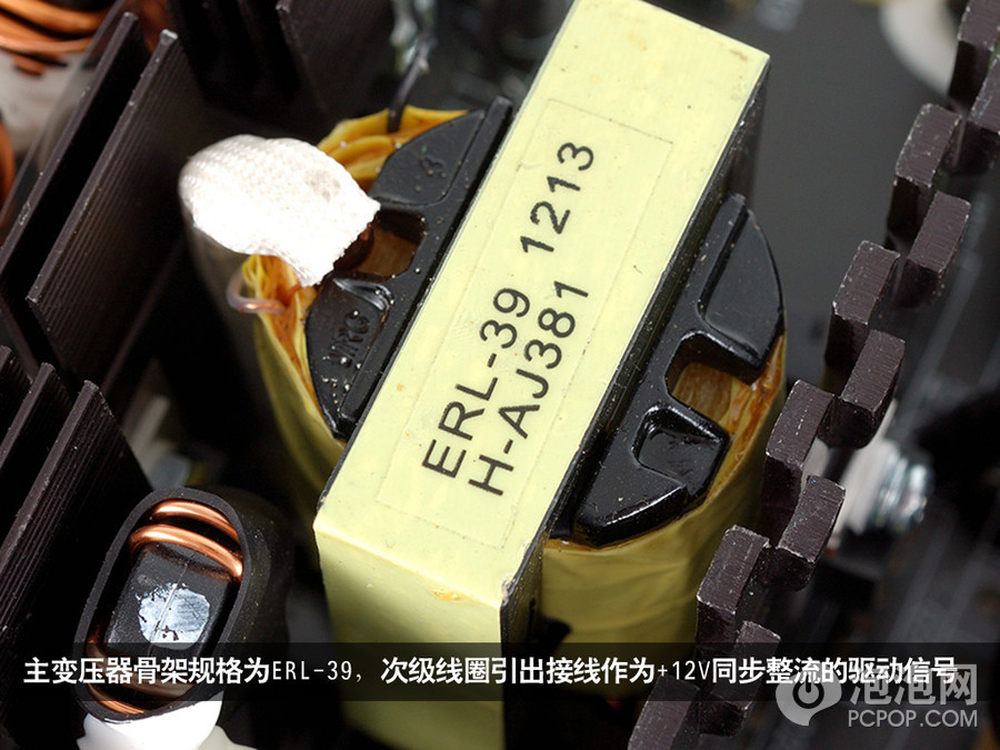

主变压器骨架规格为ERL-39，次级线圈引出接线作为12V同步整流的驱动信号
9/15
两个磁放大电感是双磁放大电源的一大特征，双路磁放大电压输出无疑比普通单路更加稳定
10/15
整流桥为GBU806，规格8A，600V，安装在散热片上，加强通电能力，余量较大。
11/15
先马独特的三组独立输出设计，而普通电源只有2个磁环，这是省电王600电压表现稳定的原因。
12/15

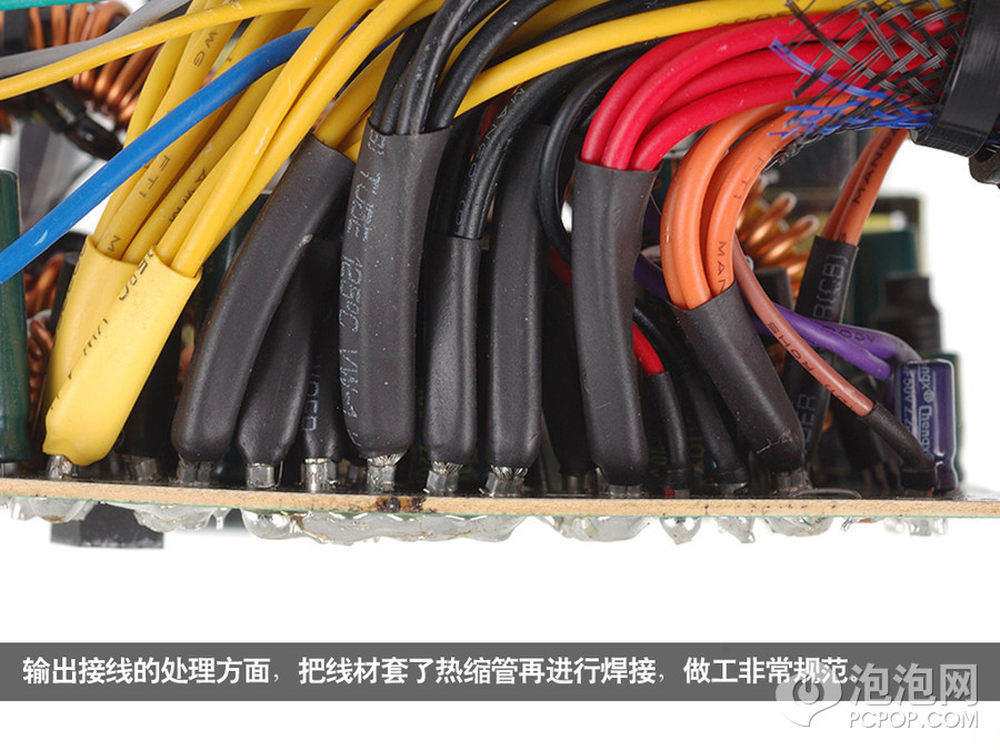

输出接线的处理方面：把线材套了热缩管再进行焊接，做工非常规范。
13/15

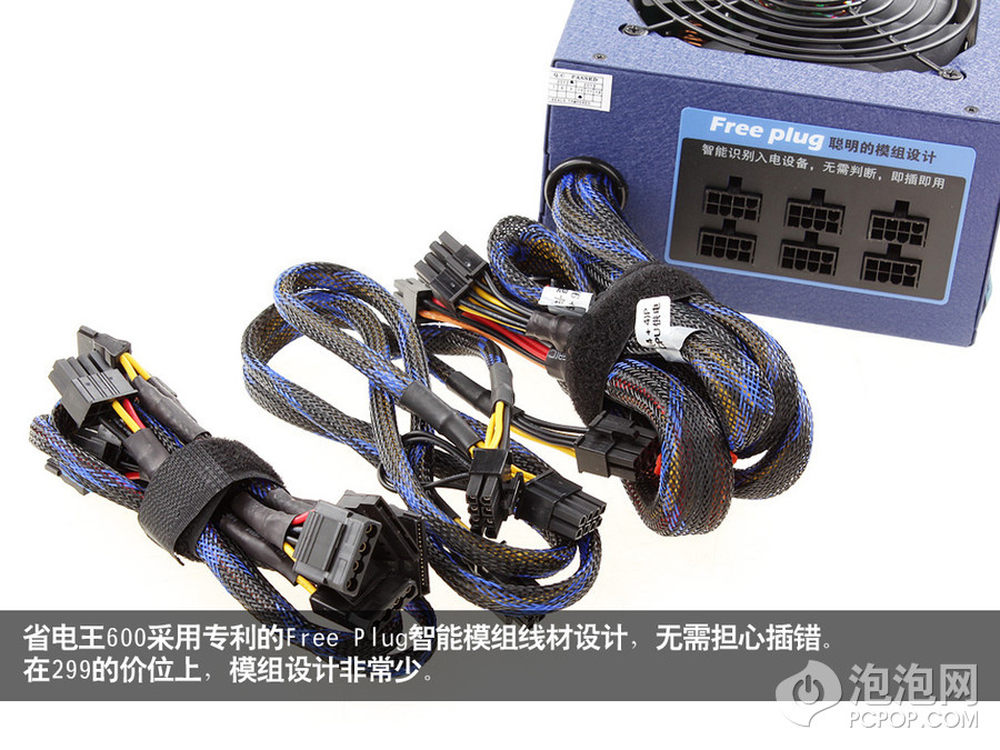

省电王600采用专利的Free Plug智能模组线材设计，无需担心插错，在299元的价位上，模组设计非常少见。
14/15
省电王600的风扇来自台系悦伦，型号D12SM-12，12V，0.3A，在散热、噪音控制上都相当出色。
15/15

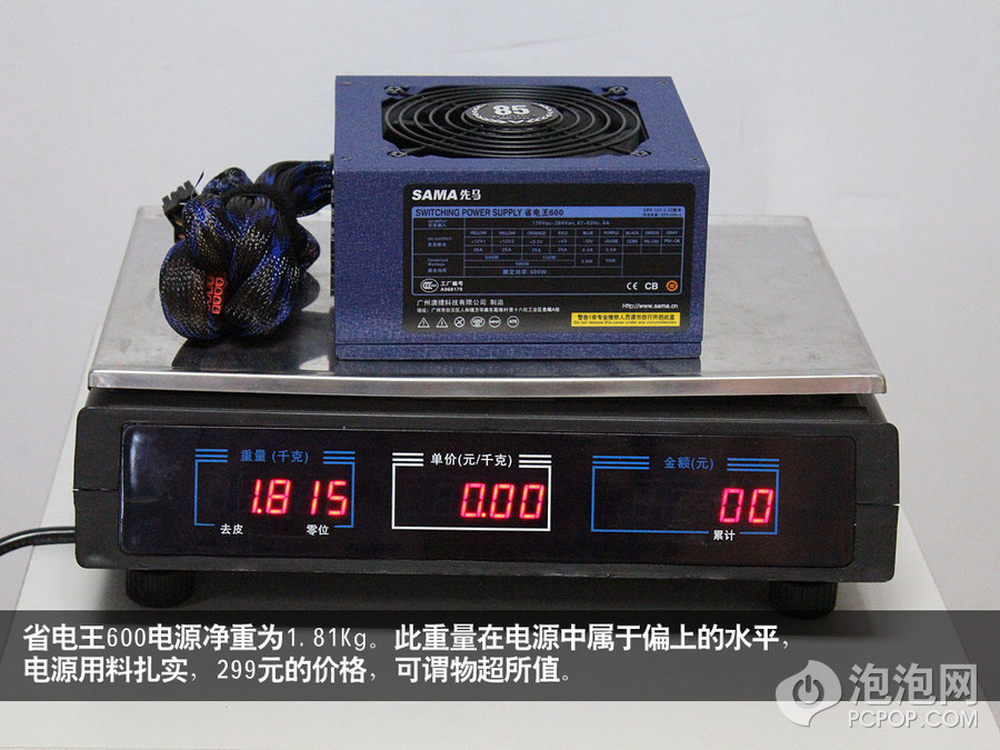

省电王600电源净重为1.81Kg，此重量在电源中属于中等偏上，电源用料扎实，299元的价格可谓物超所值。
