散热供电超公版!耕昇GTX680显卡解析
1/15
泡泡网显卡频道1月21日 NVIIDIA发布了开普勒架构的单核心旗舰GTX680,这是目前在单芯片类的显卡最高的规格。而耕昇(耕升)也发布了GTX680关羽,这款神器不仅拥有超强的性能和扎实的做工,并且它搭配了有“风冷之王”之称的Accelero Xtreme III的散热系统,并且还搭配了8 8pin的接口,输入功率达到300W,为超频提供了强有力的电力保障,为超越高频打下坚实的基础。
2/15

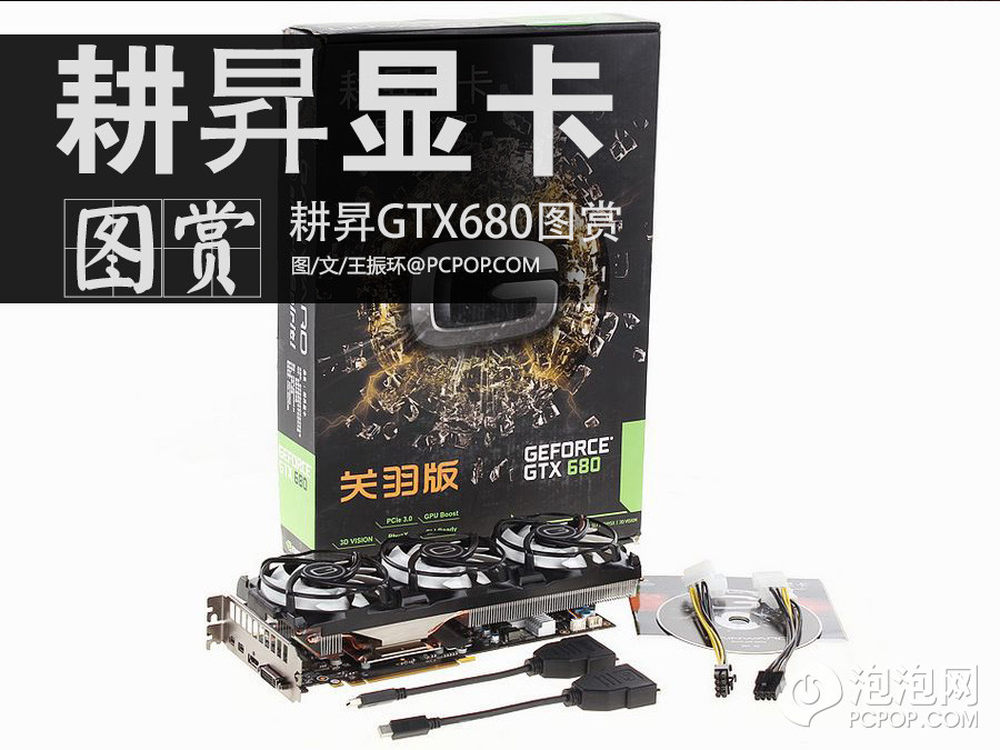

作为全球单芯的旗舰卡GTX680,自发布以来就万众瞩目,耕昇的关羽系列一直以高规格强用料的面世,此次耕昇也推出了一款GTX680关羽版,下面一起来看下此款产品。
3/15
耕昇GTX680 关羽基于最新28nm工艺的GK104显示核心,包含1536个CUDA Cores,128个纹理单元以及32ROPS,为显卡提供了强劲的运算能力。该显卡完美支持CUDA、PhysX、3D VISION、PureVideo高清硬件加速等技术,同时其也能够支持最新的Dynamic Clocking动态超频技术,这无疑为这款显卡的超频提供了强力的保障。
4/15

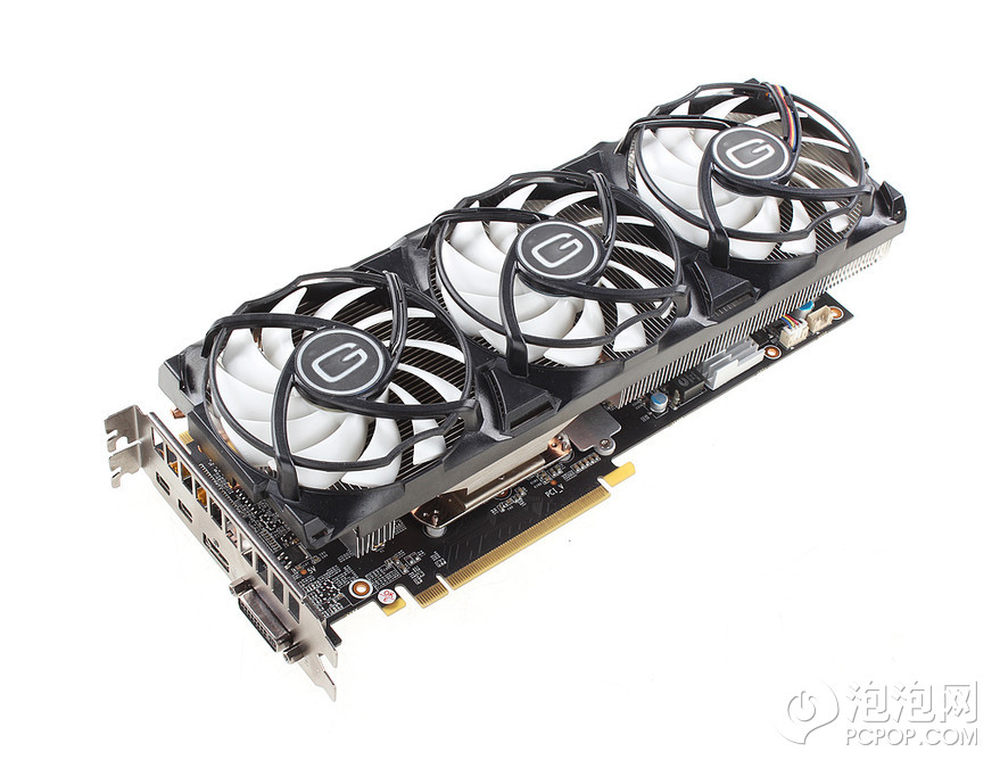

耕昇GTX680关羽采用了显卡散热器里的“风冷之王”AC3散热系统。
5/15

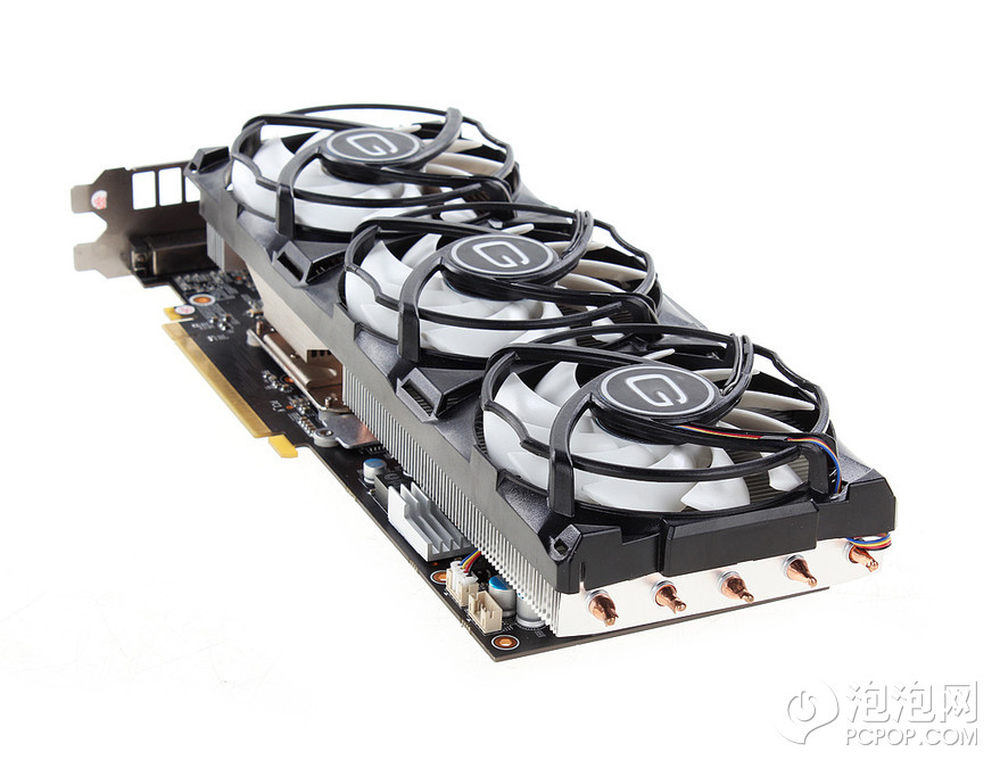

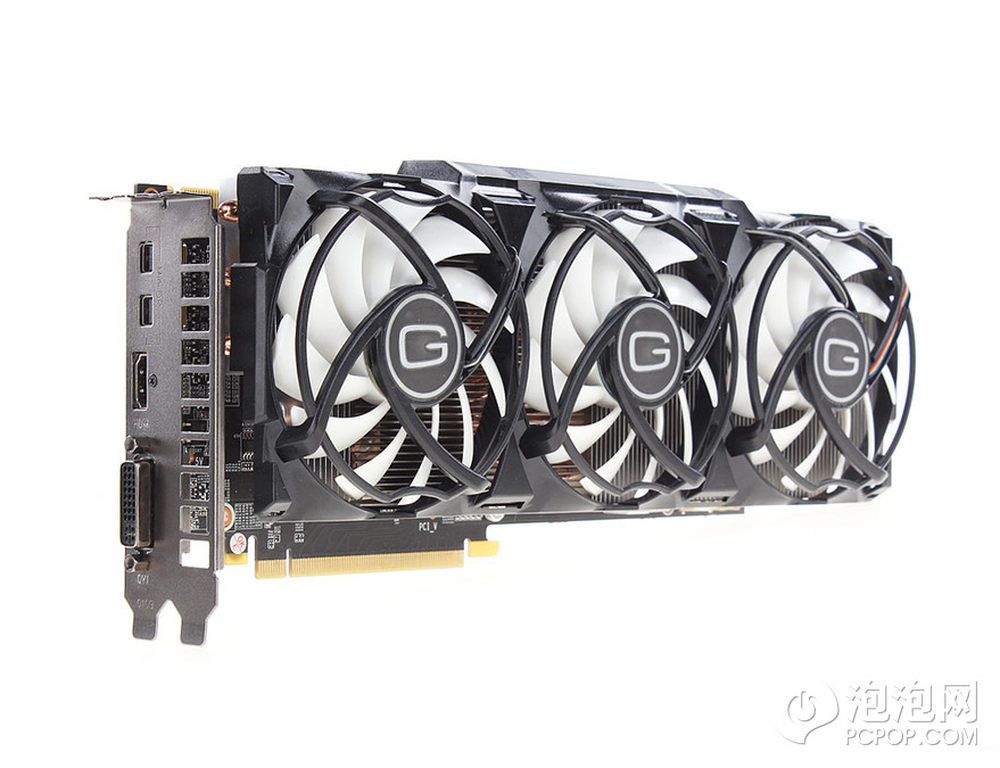

豪华的三风扇设计。
6/15

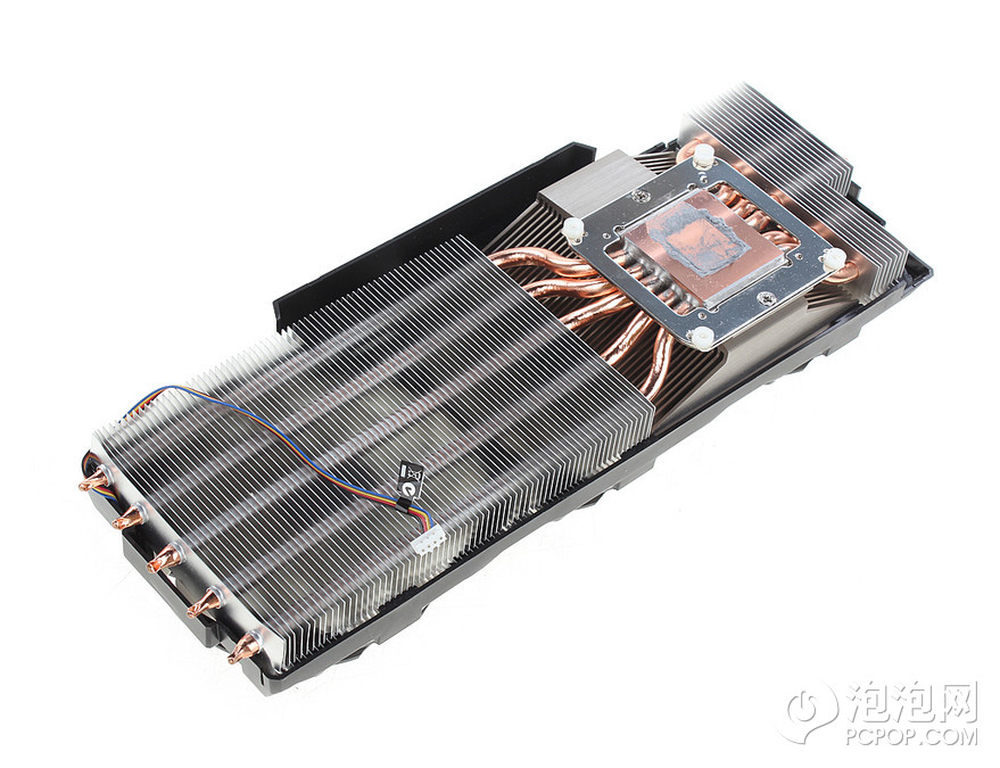

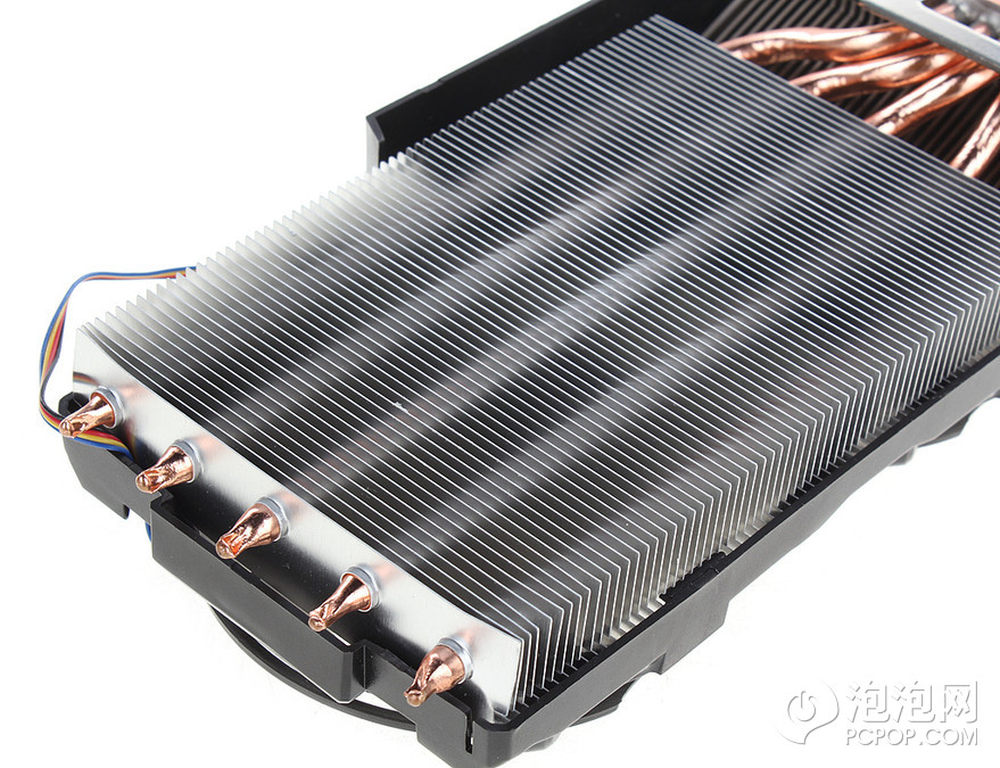

AC3散热系统搭配了5根6MM的热管,并且采用了大量的大面积的铝散热片,并且在散热器的底座上有31块的散热鳍片,让显卡运行在超过频率下温度依然能处于一个较低的位置。
7/15

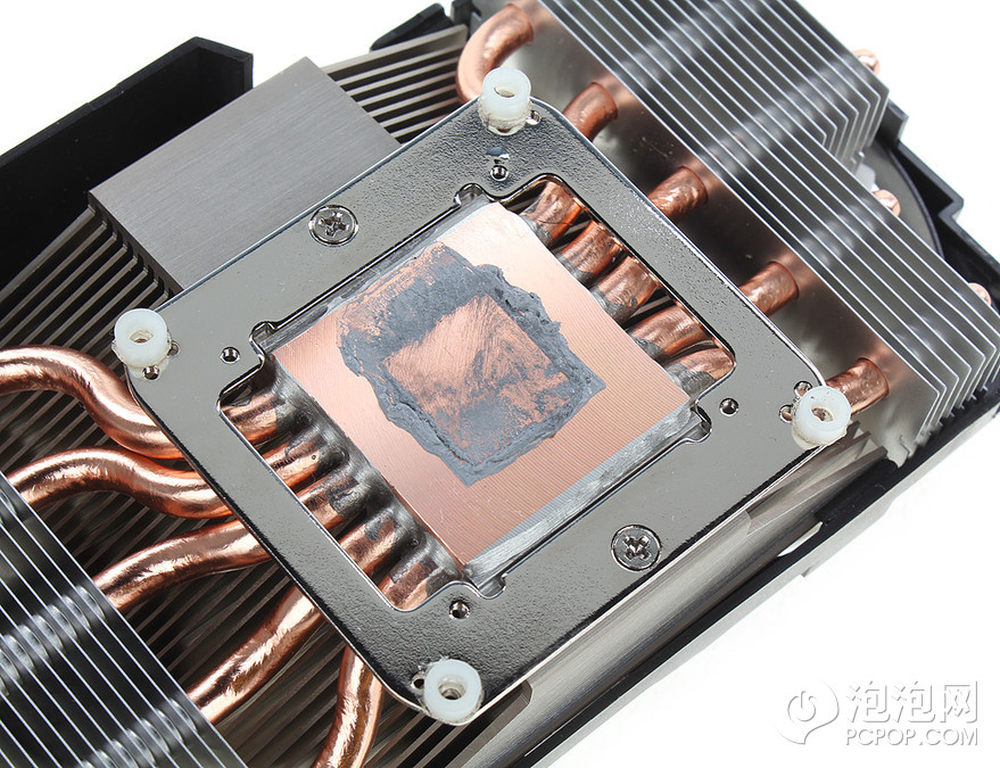

纯铜底座打造,有助于热量的快速传递。
8/15
在散热器的底座上有31块的散热鳍片,让显卡运行在超过频率下温度依然能处于一个较低的位置。
9/15

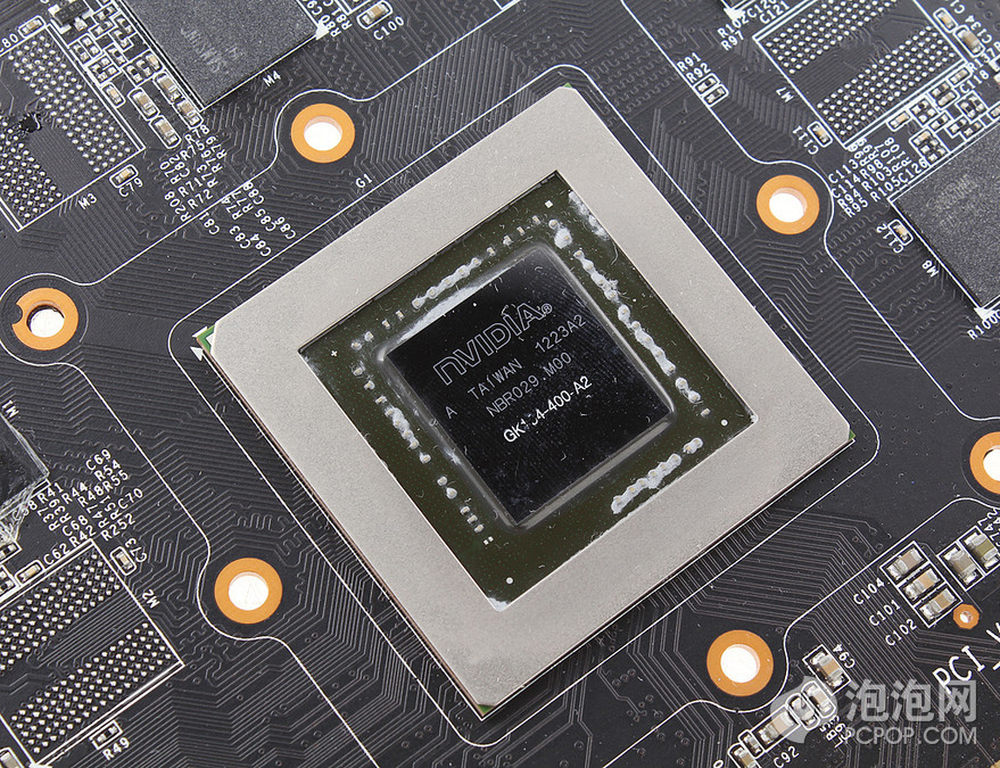

GK104显示核心。
10/15

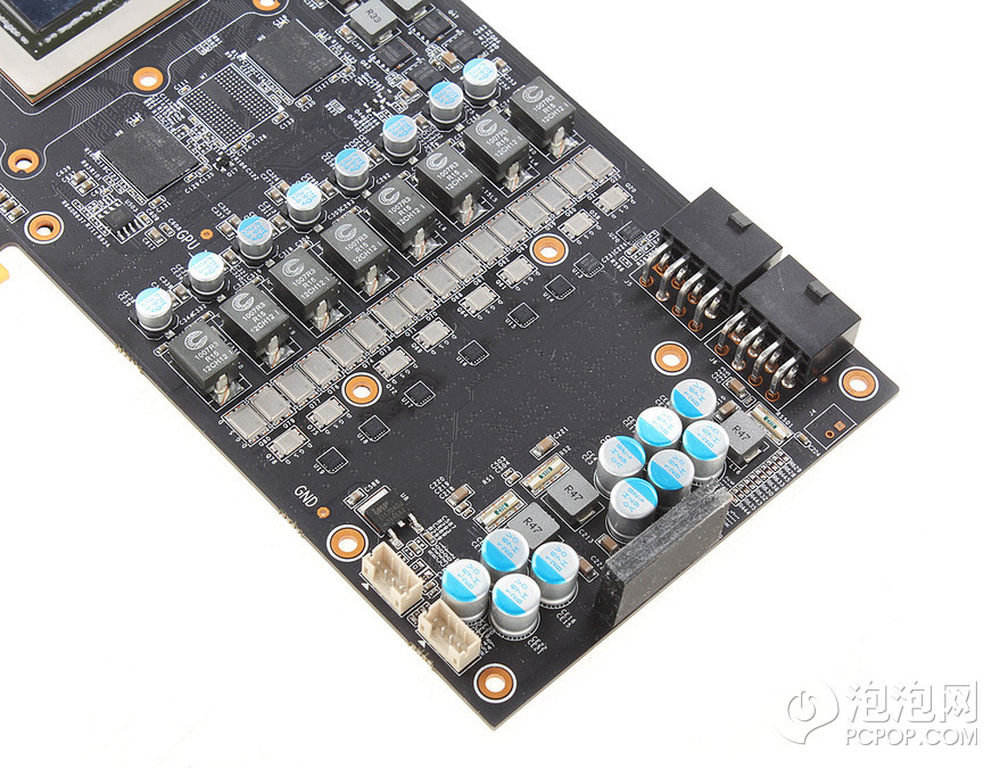

耕昇GTX680关羽采用了怪兽级的8 8PIN进行供电,理论由公版的150W飙升至300W的电力供应。
11/15

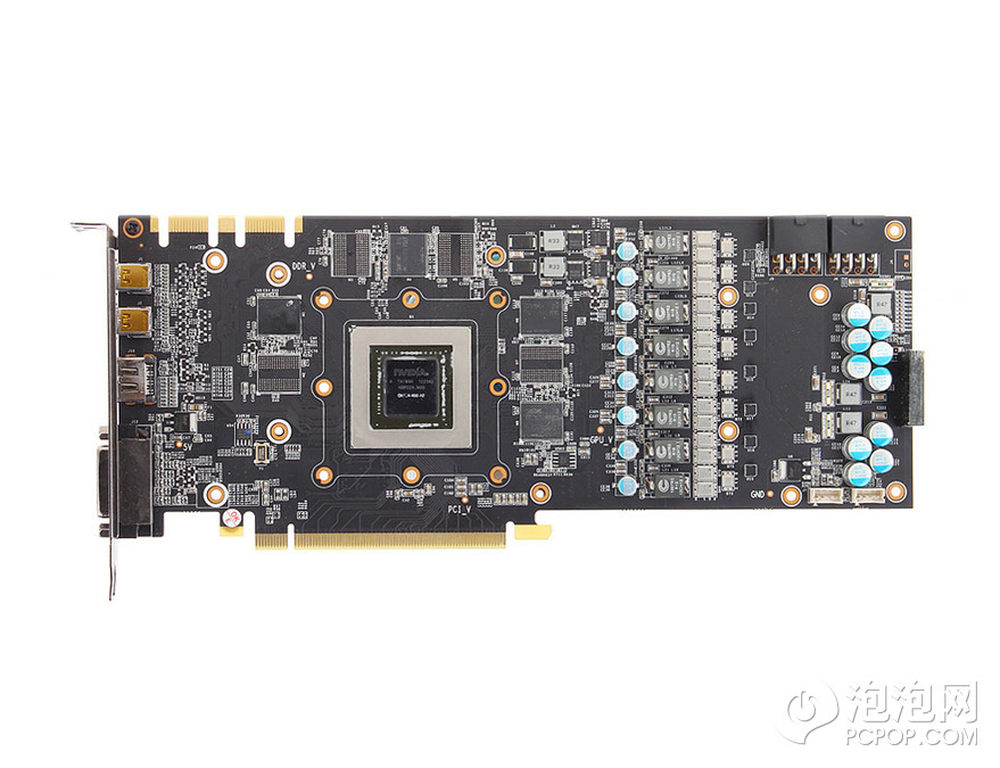

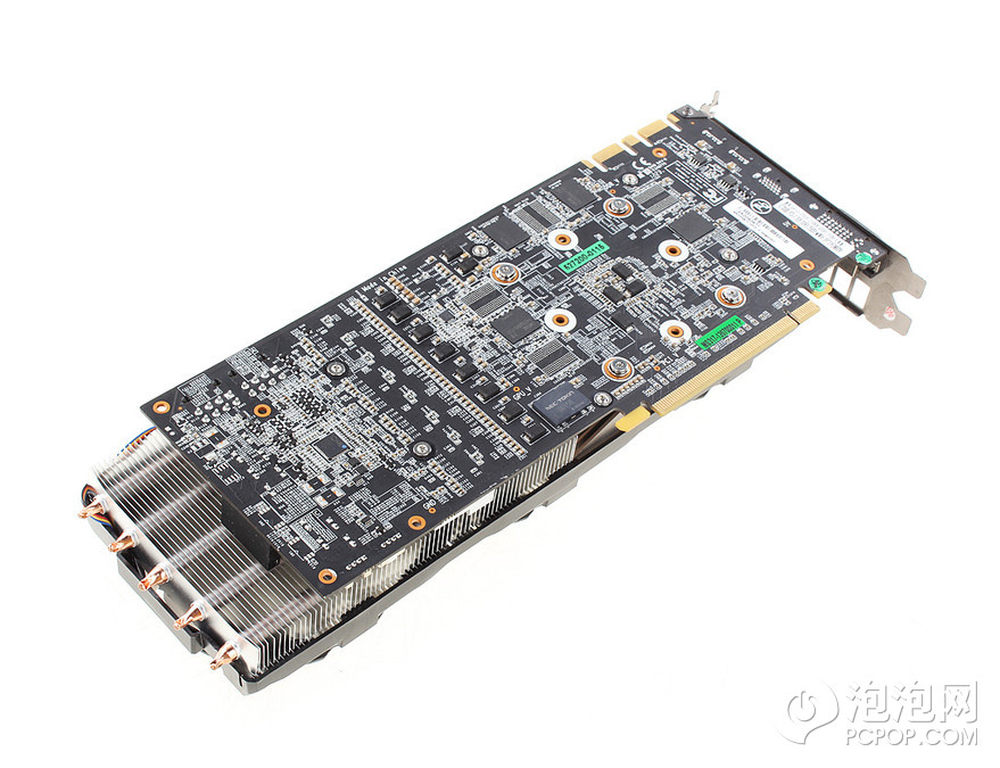

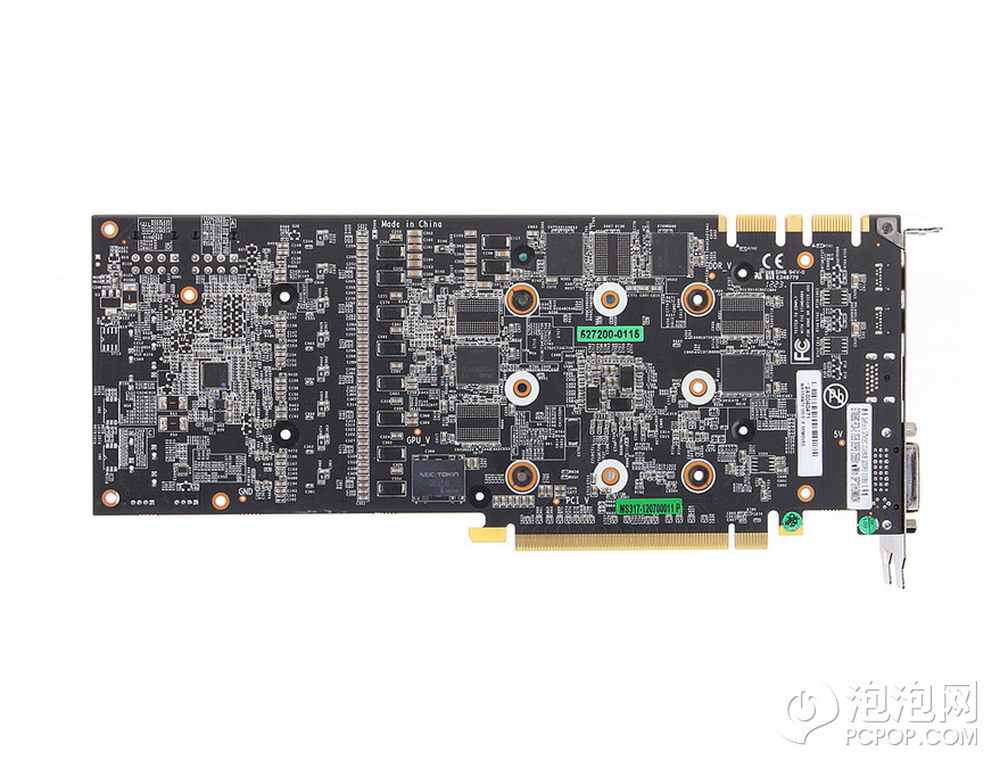

在做工用料方面,耕昇(耕升)GTX680关羽采用了10层非公版PCB设计,搭配的CHIL 8318数字PWM为显卡提供了完美的8相电路控制。并且耕昇(耕升)这次采用了顶级的Direct Fet Mos元件,每相最高可以提供最高60A的电流。耕昇(耕升)GTX680关羽还采用了NEC Proadlizer去耦电容。NEC Proadlizer去耦电容进行滤波电路设计,极高的蓄电量以及超高速的充放电效率,可大幅提升超频能力与稳定性,尤其在高频下能仍保有低杂讯,极低的ESR电阻值可使电源更纯净,让电流更顺畅通过,保证显示卡超稳定的超频能力。
12/15
显卡采用了大量MLCC陶瓷电容,保证供电电流的纯净度与稳定性。
13/15

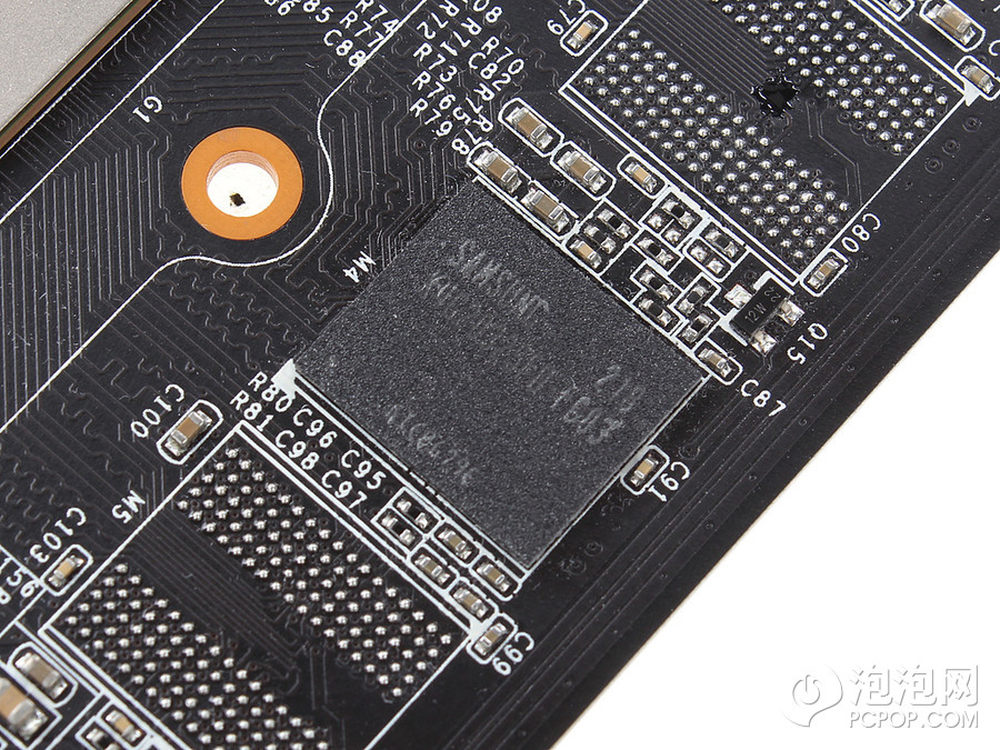

显卡的基础频率运行在的1110/1502(6008),搭载2GB/256Bit的极速0.3NS GDDR5显存,其动态提速频率为1176/1502(6008),通过动态提速技术GPU Boost可以轻松提高显卡的运行频率提高性能。
14/15

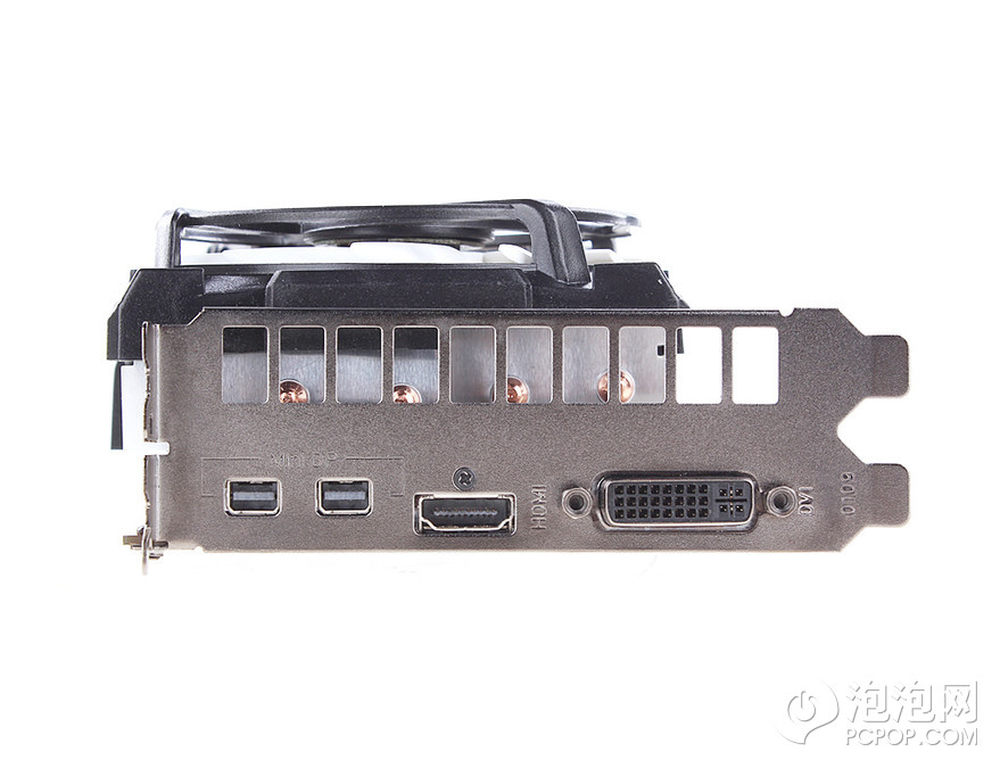

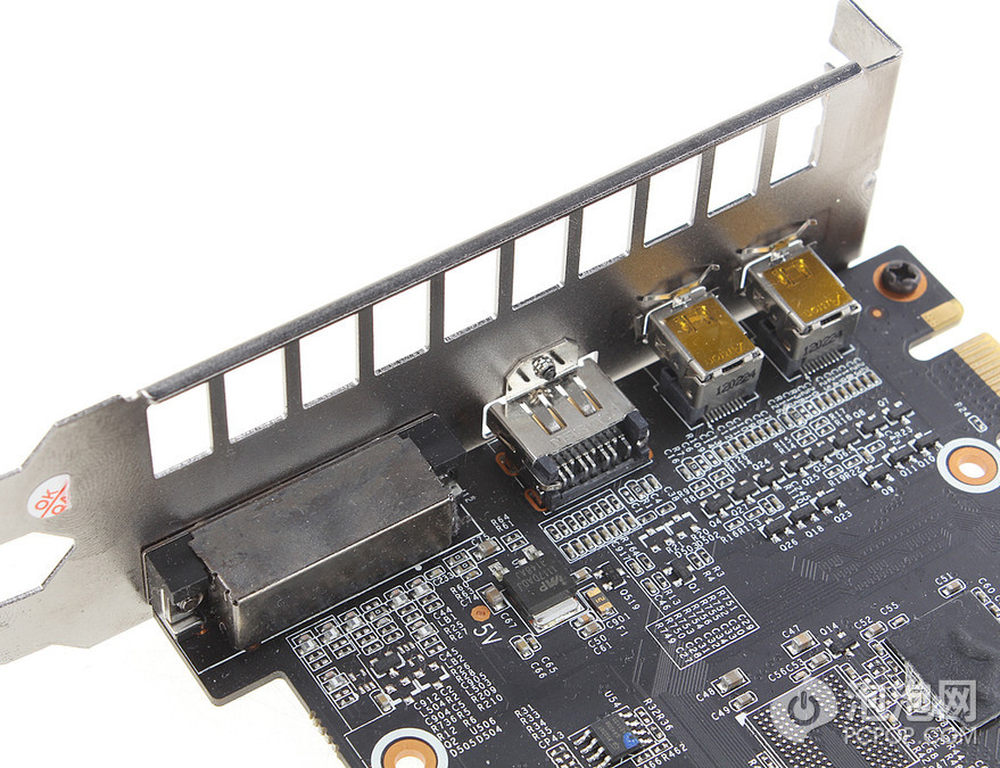

耕昇(耕升)GTX680关羽的输出接口采用全封闭设计,能够有效减少电磁信号干扰。
15/15
耕昇GTX680关羽在提供了2个MINI DP、1个HDMI、1个DVI接口,在旗舰卡采用了数字接口。支持4屏输出,让用户可以同时得到多元的体验,享受所带来的视觉盛宴。
