ITX全能方案！技嘉Z77N WiFi主板开箱
1/15
移动计算的兴起，导致传统DIY市场在今年受到了不小的冲击，以轻薄化见称的Mini-ITX主板由于特殊的定位并未受到影响，各大主板厂商纷纷寻求新的主板突破点，而Mini-ITX主板也渐成为主板厂商的一个标准化产品。
台湾著名主板厂商技嘉早在去年就借Ivy Bridge的东风一举推出了两款7系列Mini-ITX主板，而基于Z77芯片组的Z77N WiFi主板更以全能特性而格外引人注目，目前Z77N WiFi已经达到泡泡网评测室，下面就让我们一睹它的风采吧。
2/15

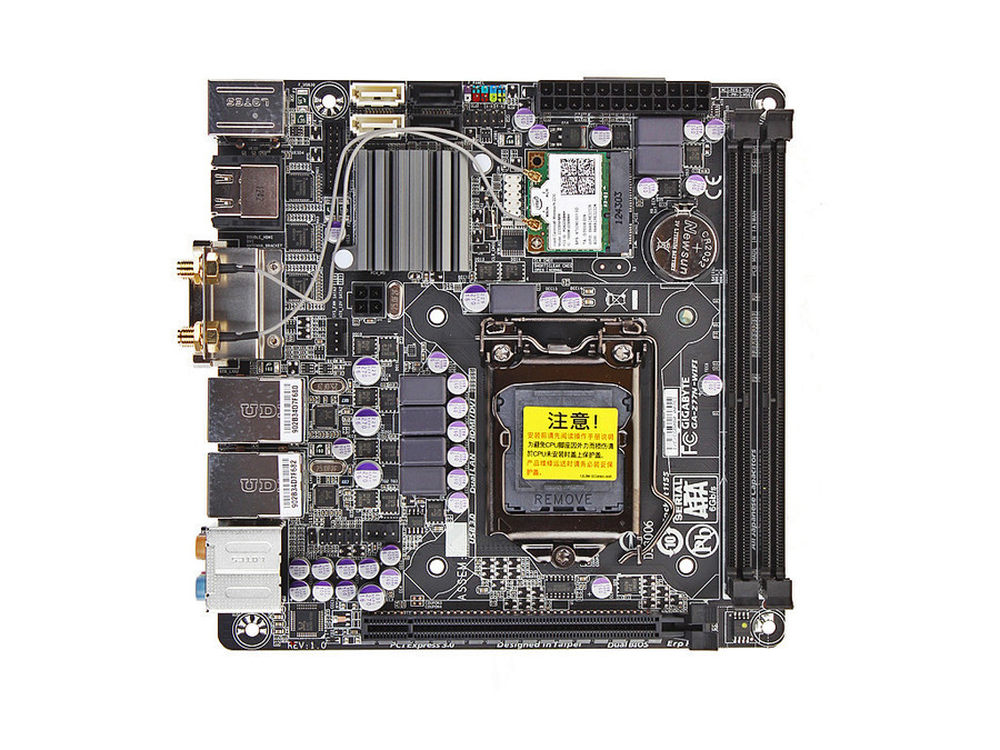

技嘉Z77N WiFi主板正面一览，产品基于Mini-ITX规格，尺寸为17.5 x 17.5cm。
3/15

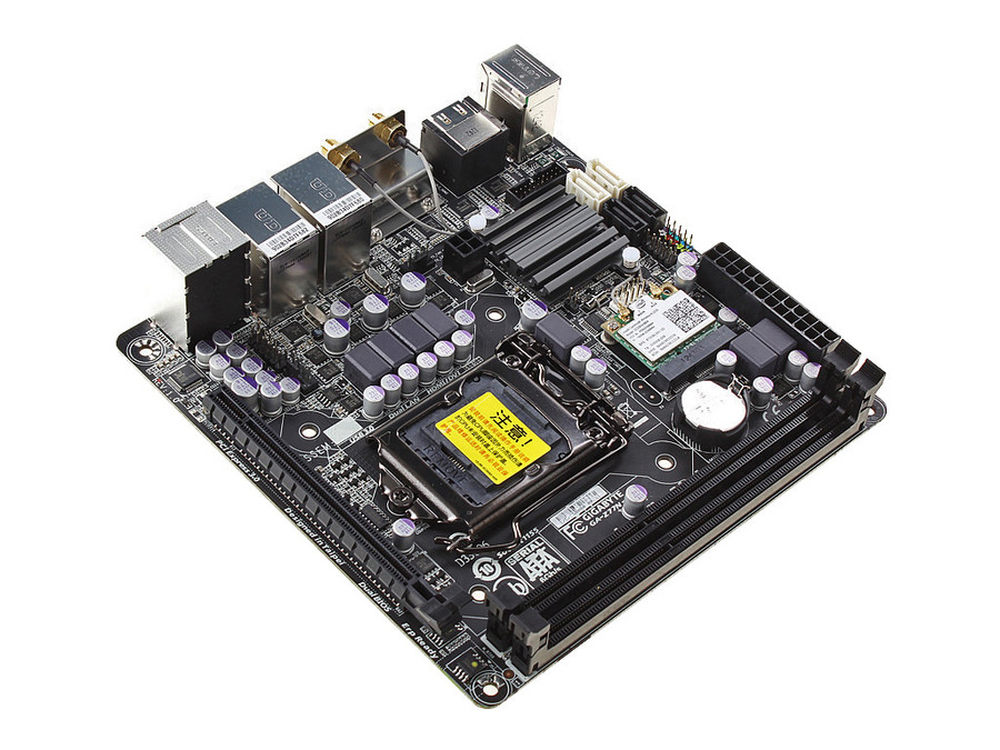

虽然定位不比全尺寸旗舰主板，但是Z77N WiFi依然采用了高端黑色PCB，而主板全身也采用了黑色调，显得大气又庄重。
4/15

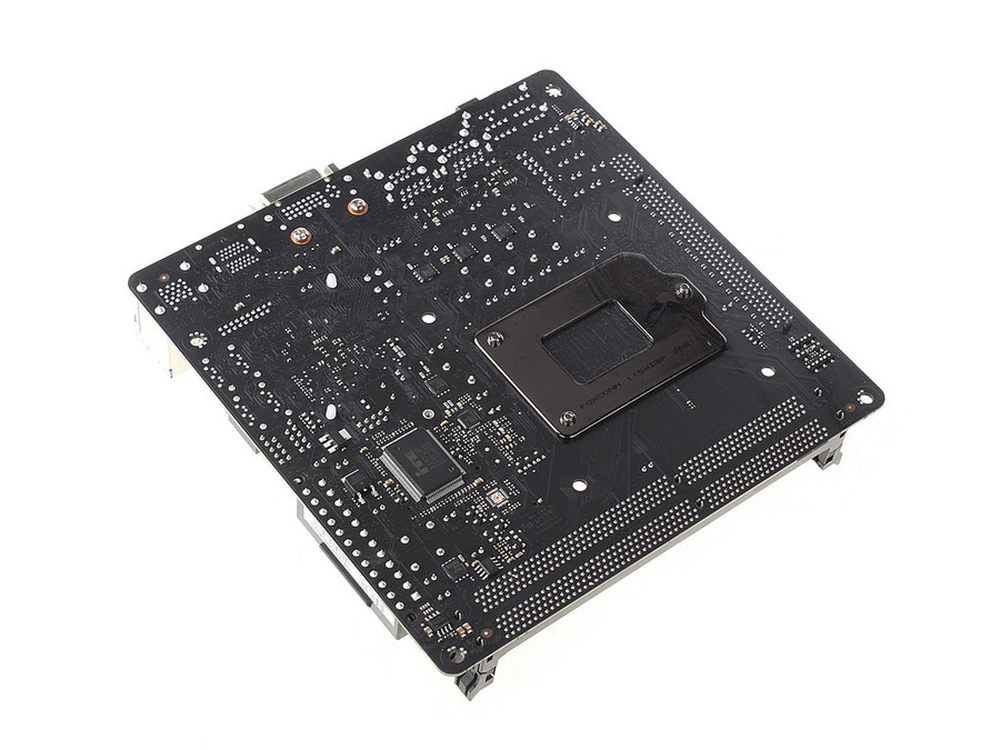

由于体积的限制，主板的电子元器件非常密集，一些元器件甚至直接设计在背面。
5/15

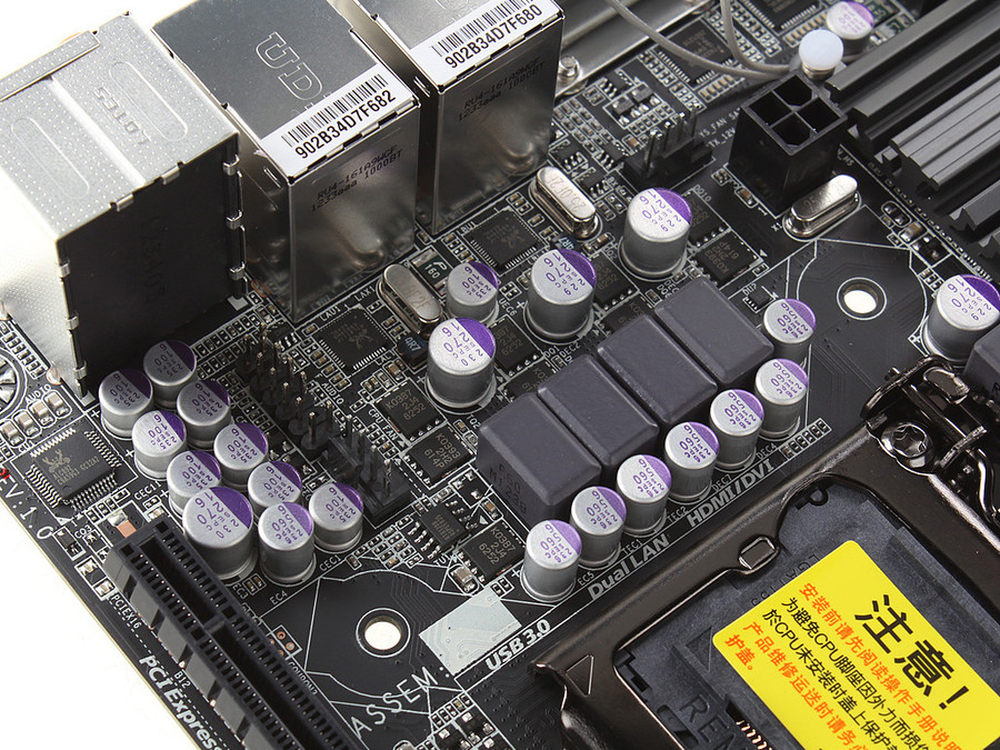

4相核心供电设计，完全可以满足Core i7 3770K的供电需求，即使是非极限超频问题也不大。
6/15

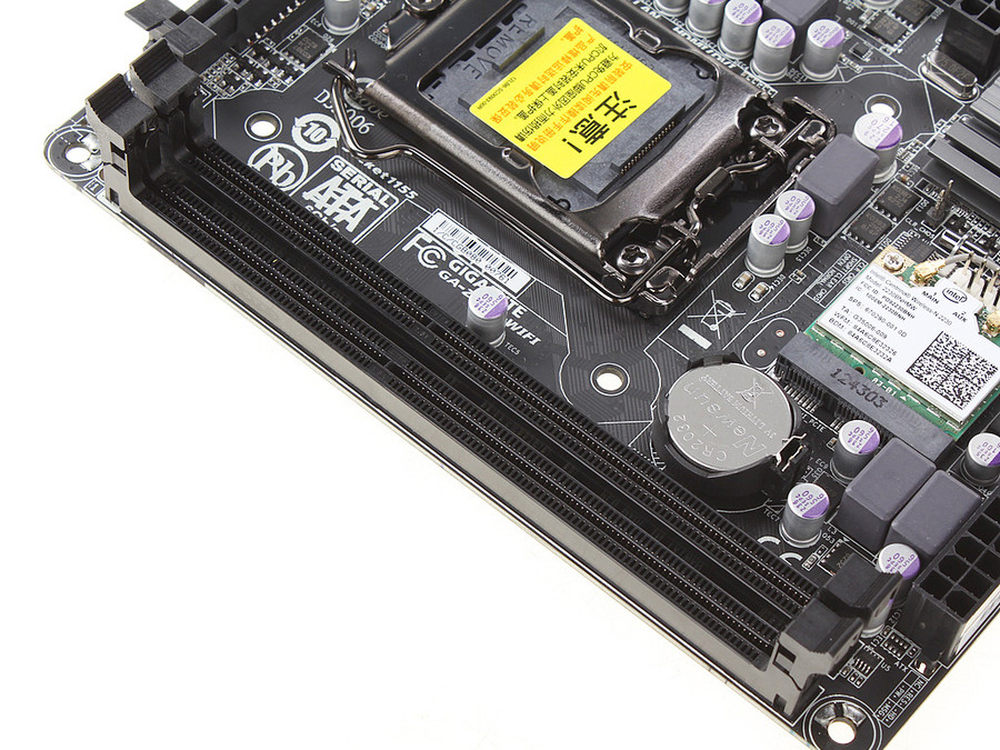

受到体积的限制，主板仅提供了2个DIMM内存插槽，不过也支持双通道，最大容量16GB也可以满足绝大部分用户的需求。
7/15

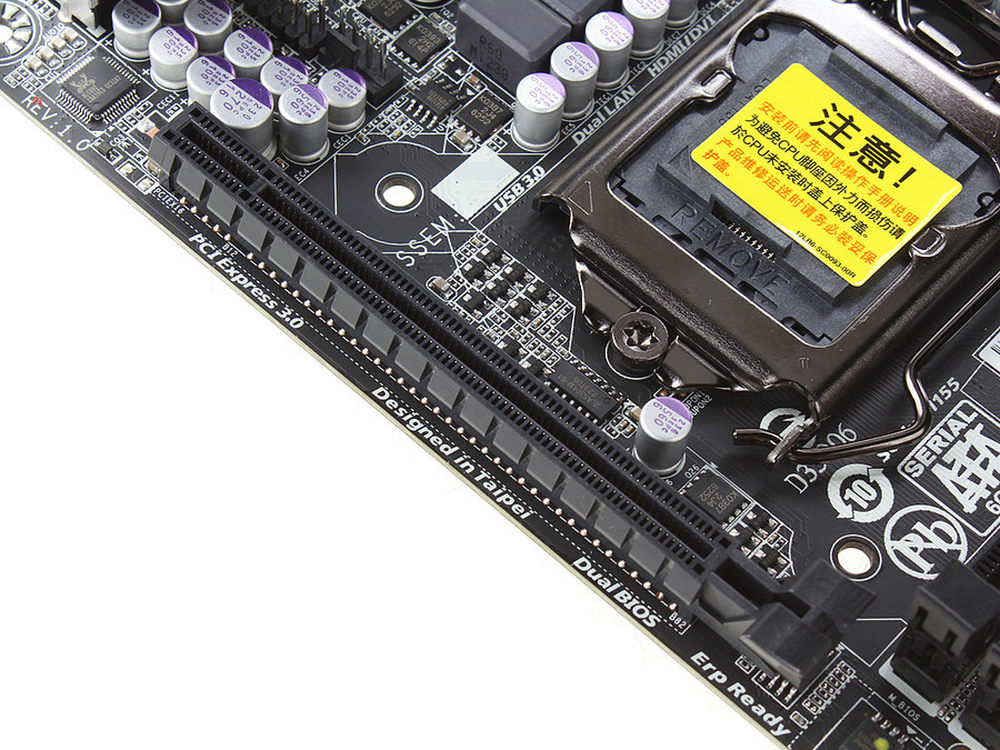

为了满足性能级游戏玩家的需求，主板还提供了1个PCI-Express x16插槽，可以接驳独立显卡。
8/15

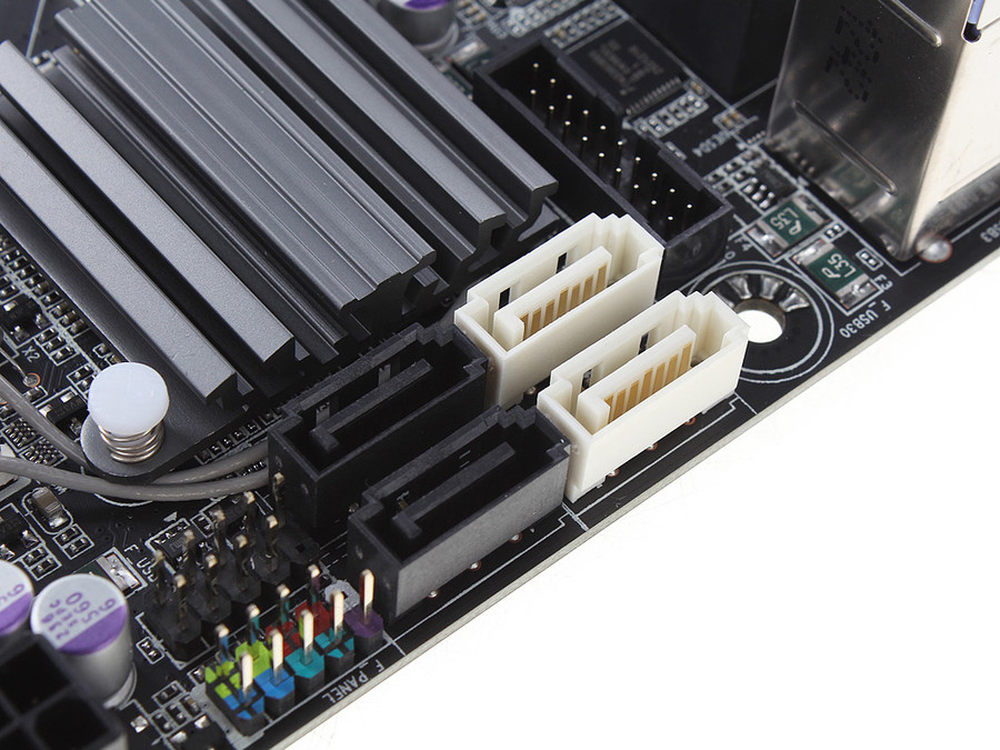

SATA存储接口，包括2个SATA 6Gbps接口和2个SATA 3Gbps接口，支持RAID 0/1/5/10。
9/15

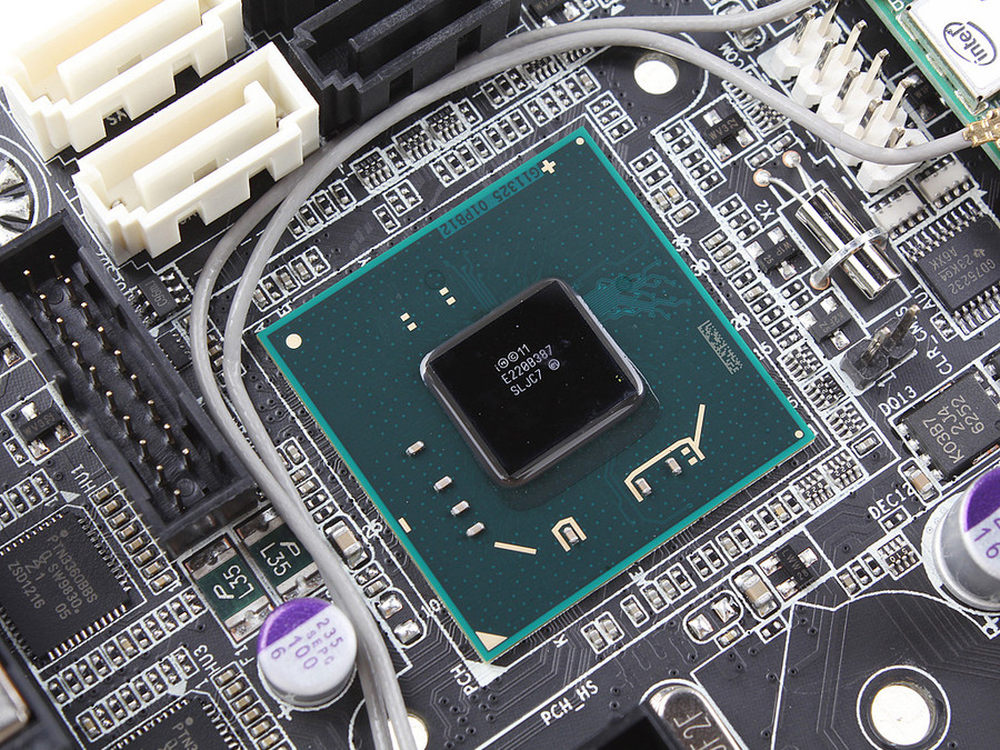

Z77 PCH芯片。
10/15

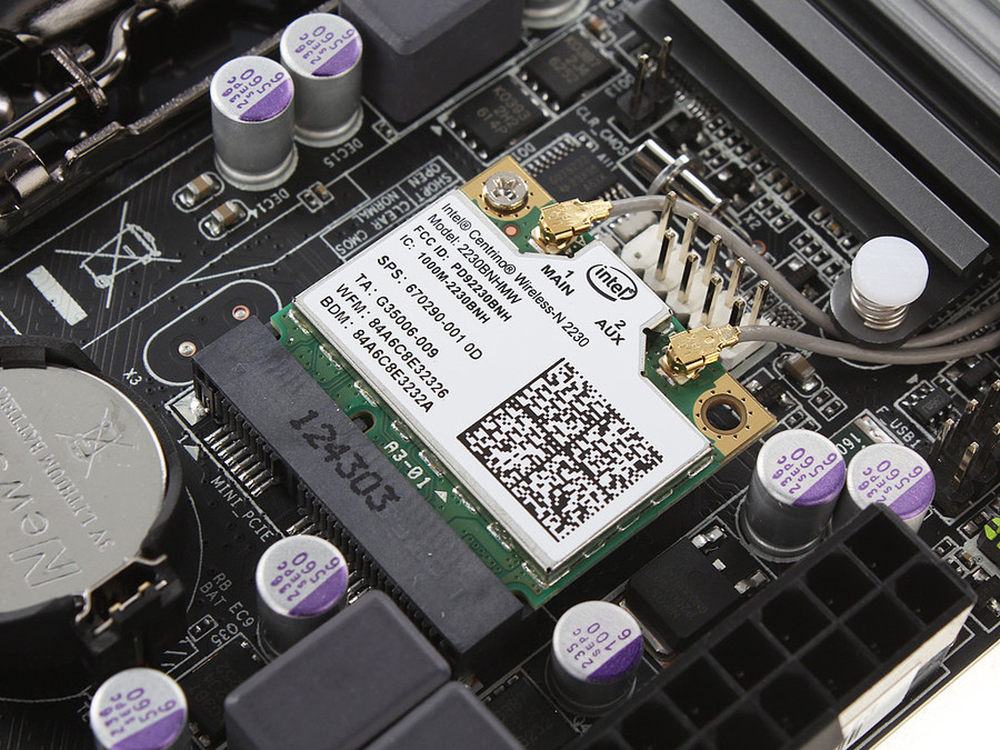

WiFi无线模块。
11/15

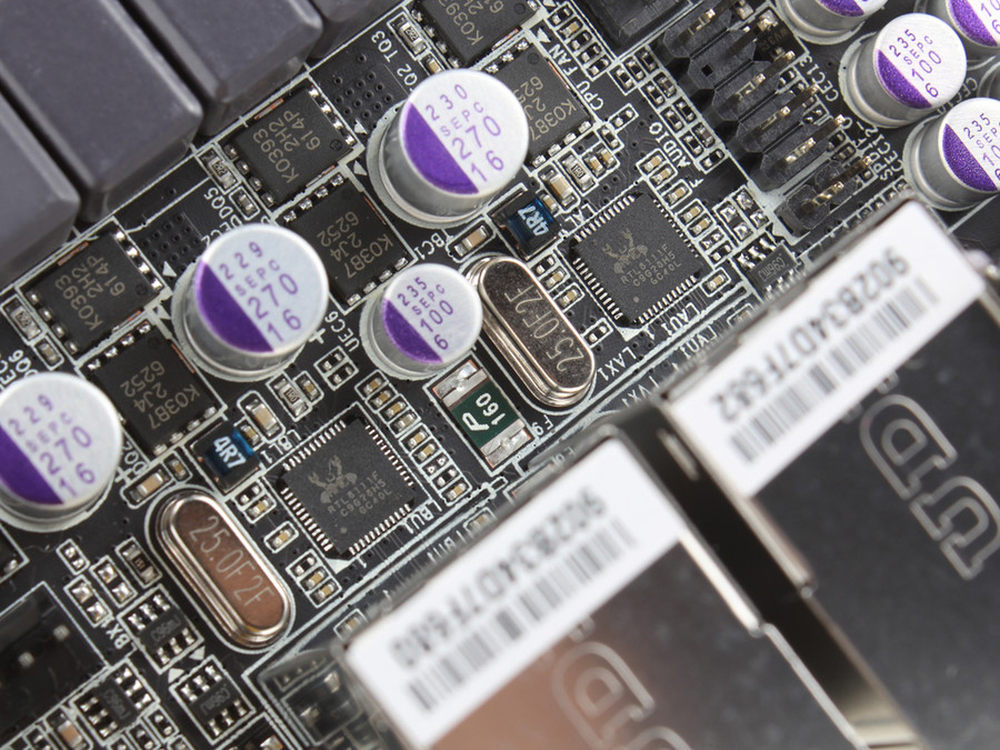

两颗Realtek RTL8111F芯片，提供双千兆以太网。
12/15

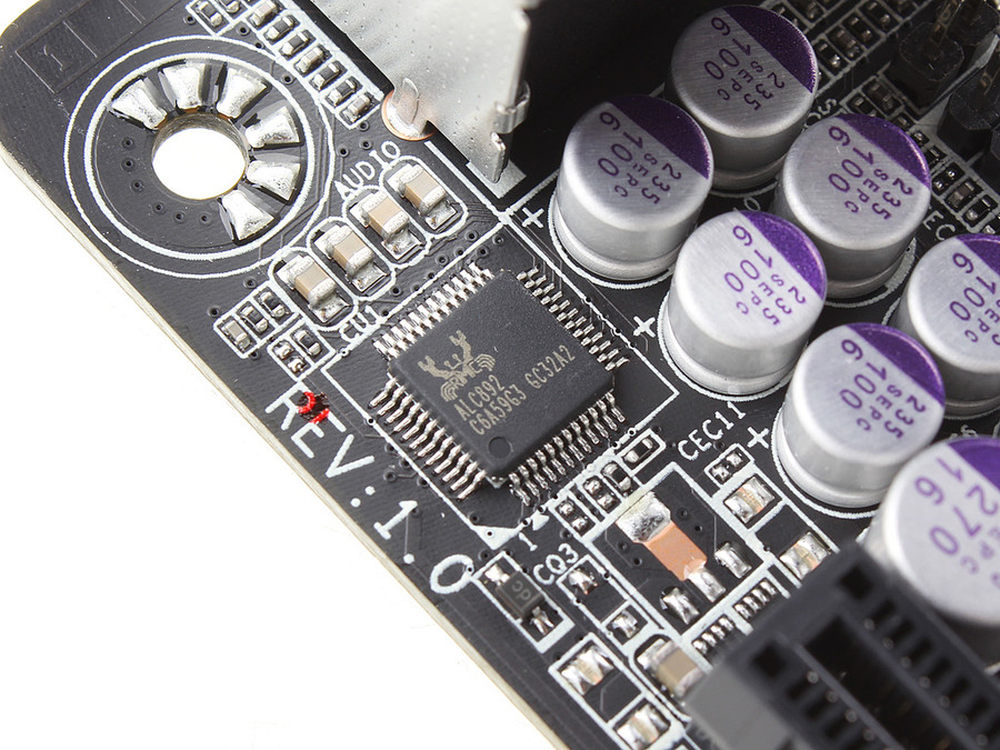

Realtek ALC892芯片，提供7.1声道音频输出。
13/15

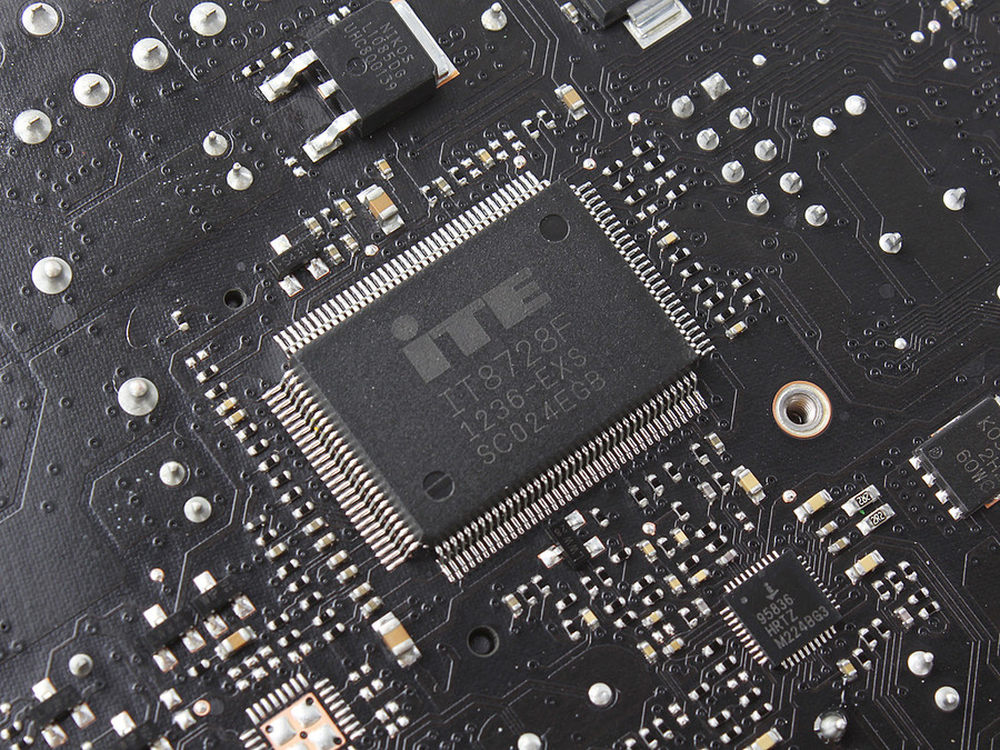

IT8728F IO芯片，提供电压、温度和风扇转速的监控。
14/15

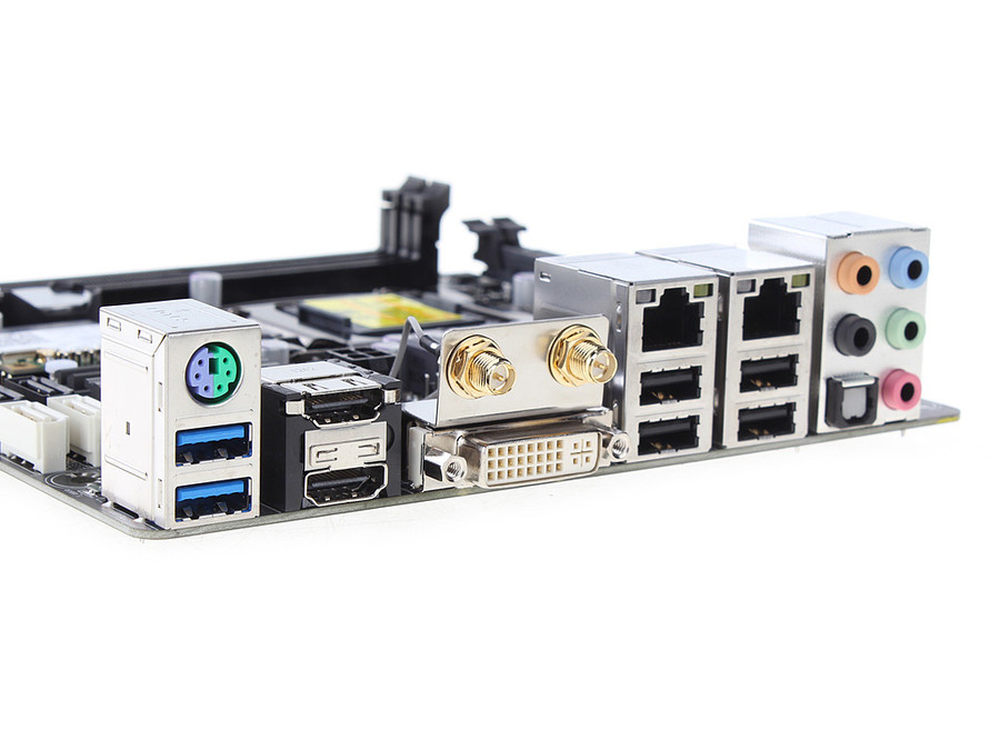

IO接口一览：2个USB 3.0和4个USB 2.0接口，支持7.1声道音频输出，显示输出部分提供了1个DVI（兼容模拟信号）、1个HDMI和1个DisplaPort接口，另外双千兆以太网接口也是本主板的一台亮点。
15/15

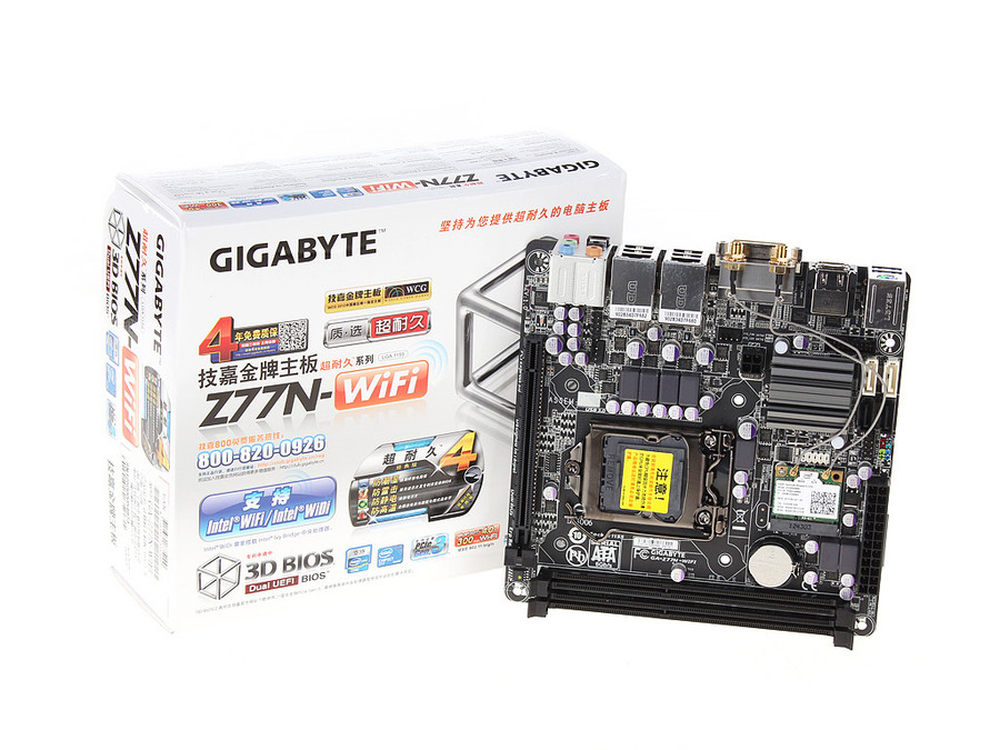

主板、包装盒合影。
