巴掌大小！索泰APU芯ZBOX nanoPC拆解
1/30
随着科技和工艺的进步，移动计算设备轻薄化成为可能，在2012年我们见证了智能手机和平板的快速成长。科技的进步也间接促使小型PC的快速推广和普及，著名显卡厂商索泰在小型PC市场屡出新品，随着新APU的发布，索泰也迅速跟进推出了新的ZBOX nano XS小型PC，产品尺寸仅有巴掌大小。
索泰新款ZBOX nano XS采用了E2-1800 APU芯片，采用了双核设计，默认频率为1.7GHz，并整合了新一代Radeon HD 7340 GPU，在功耗和性能间获得很好的平衡，并全面满足了HTPC等为代表的小型PC用户的需求。而随着SSD的不断普及，ZBOX nano XS还配备了64GB SSD，全面为你的系统加速，下面就让我们一窥ZBOX nano XS内部的究竟！
2/30
包装盒一览，依然采用了惯有的绿色配色。
3/30
产品规格一览，包括双核E2-1800 APU芯片，默认频率为1.7GHz，配备1MB L2缓存，并整合了Radeon HD 7340 GPU，2GB内存和64GB mSATA SSD。
4/30

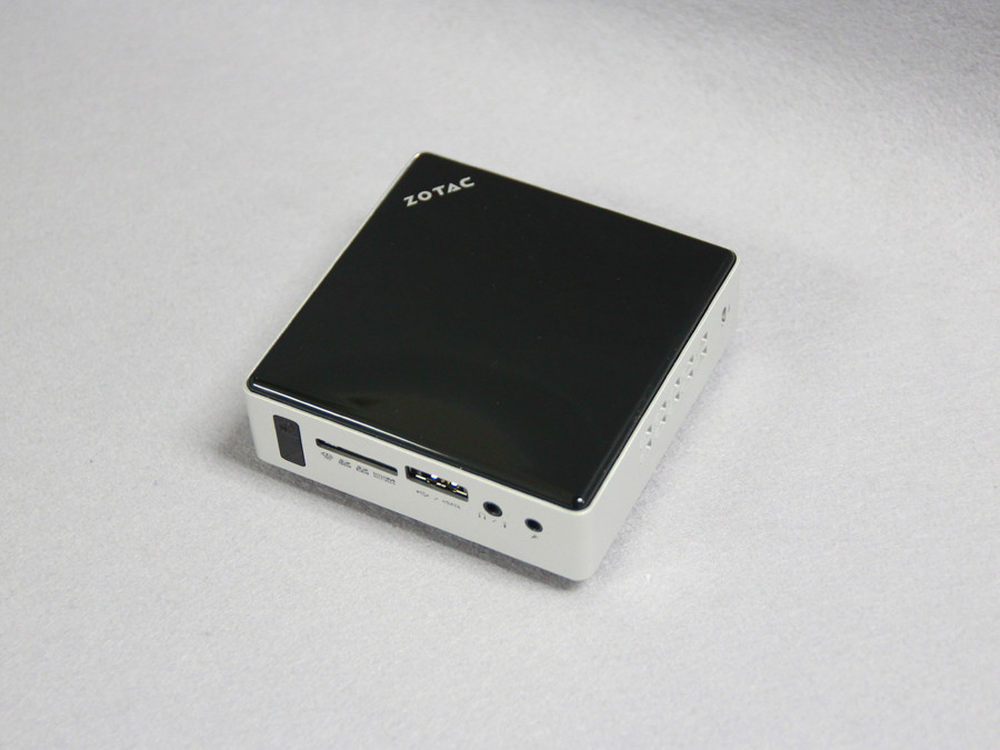

nanoPC主体，采用了正方形设计。
5/30

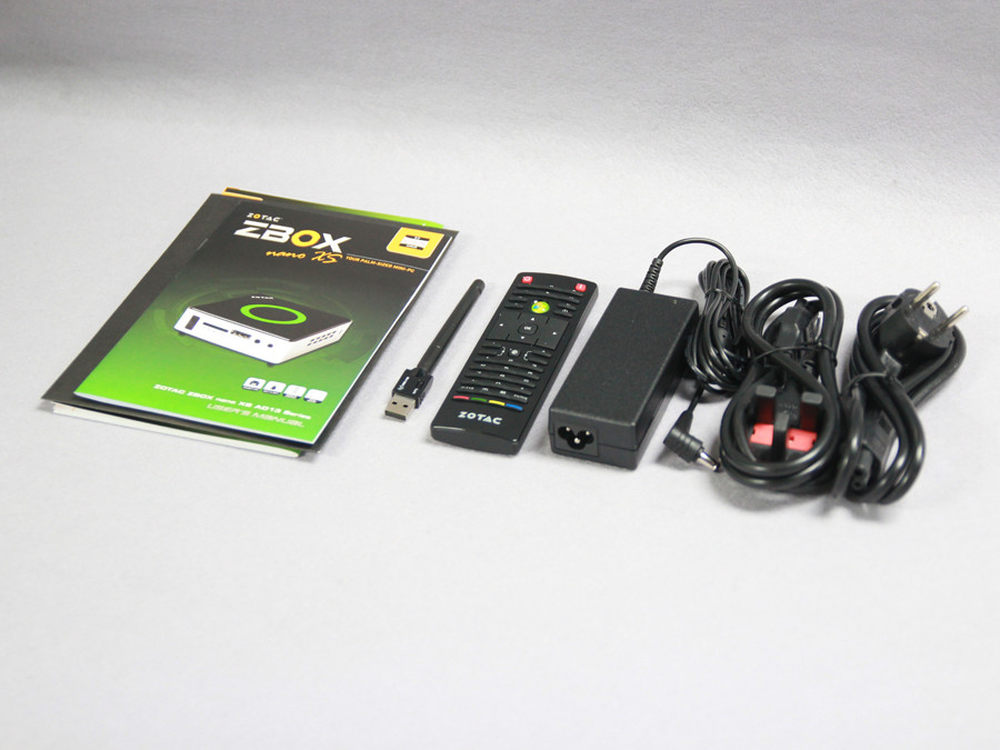

产品配件一览，包括产品说明书、驱动安装光光盘、USB 2.0 WiFi适配器、遥控板、电源适配器。
6/30

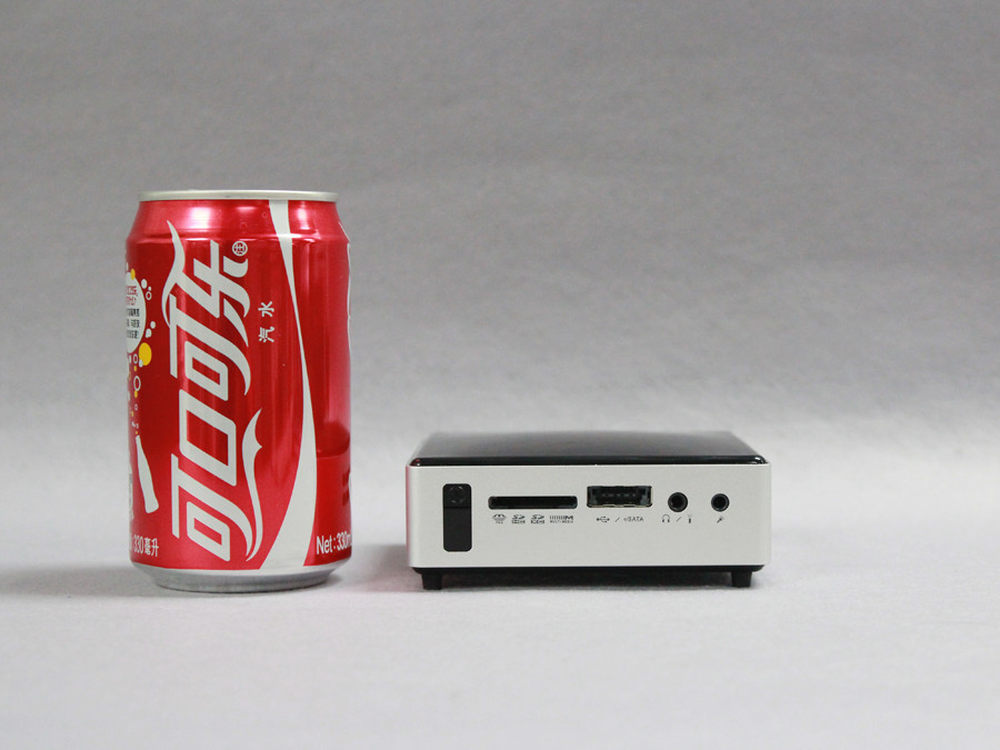

高度不足可乐瓶的一半，并且可以轻松握在手中。
7/30

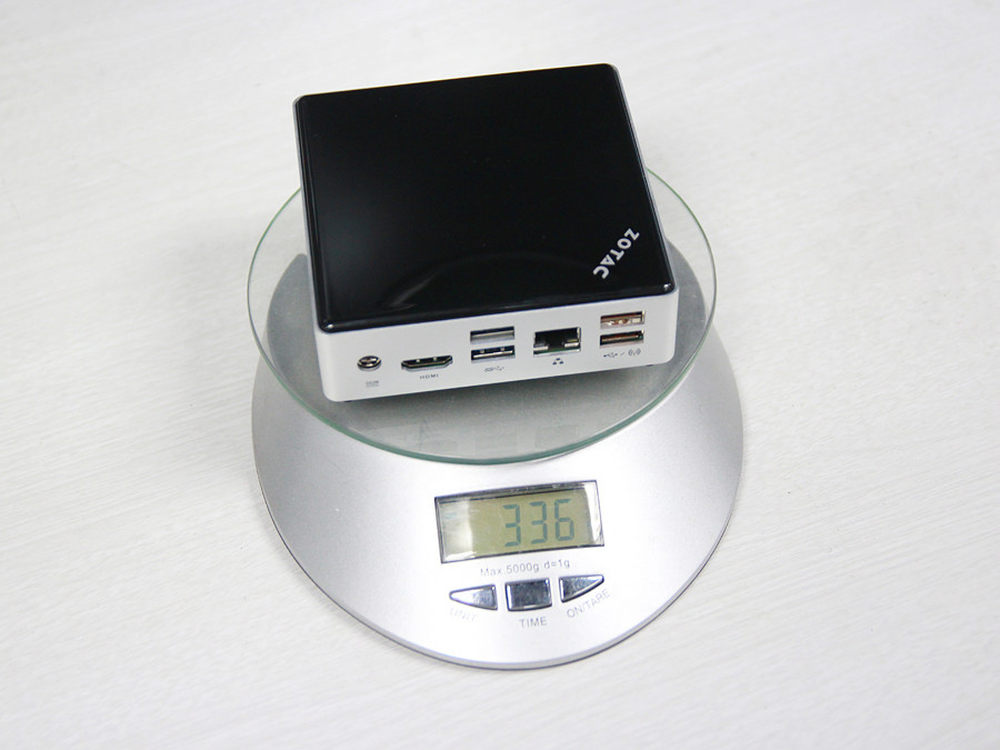

产品主机重量为336克，还不及一瓶可口可乐的重量，非常轻巧。
8/30

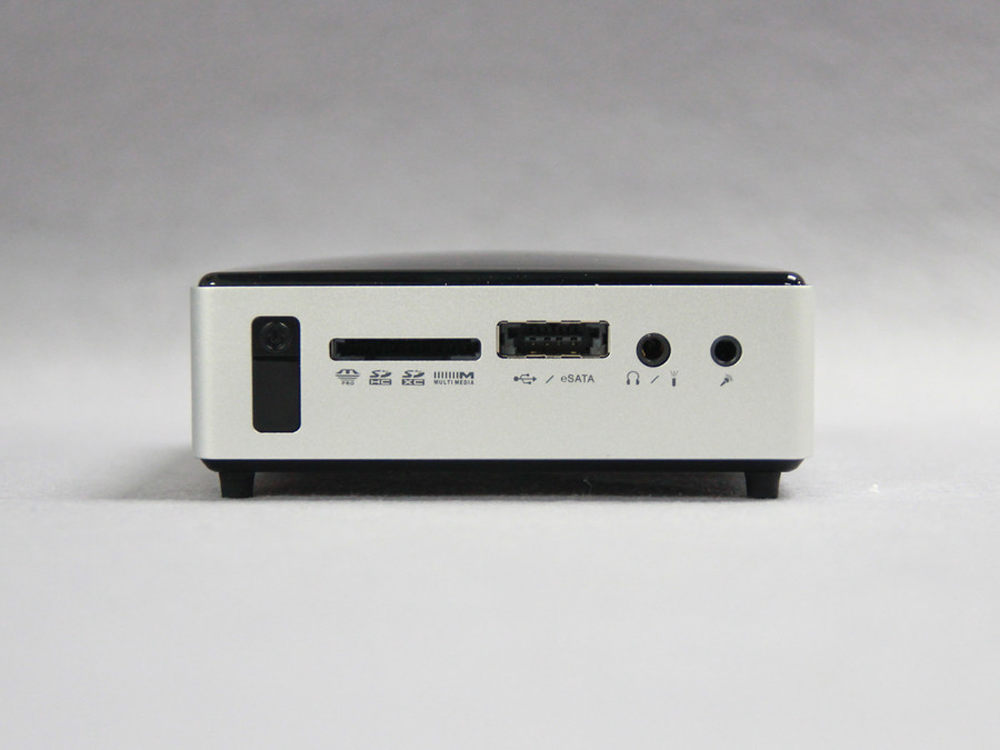

主机正面一览，包括开机、多合一读卡器插槽、eSATA/USB 2.0接口、音频输出和麦克风接口。
9/30

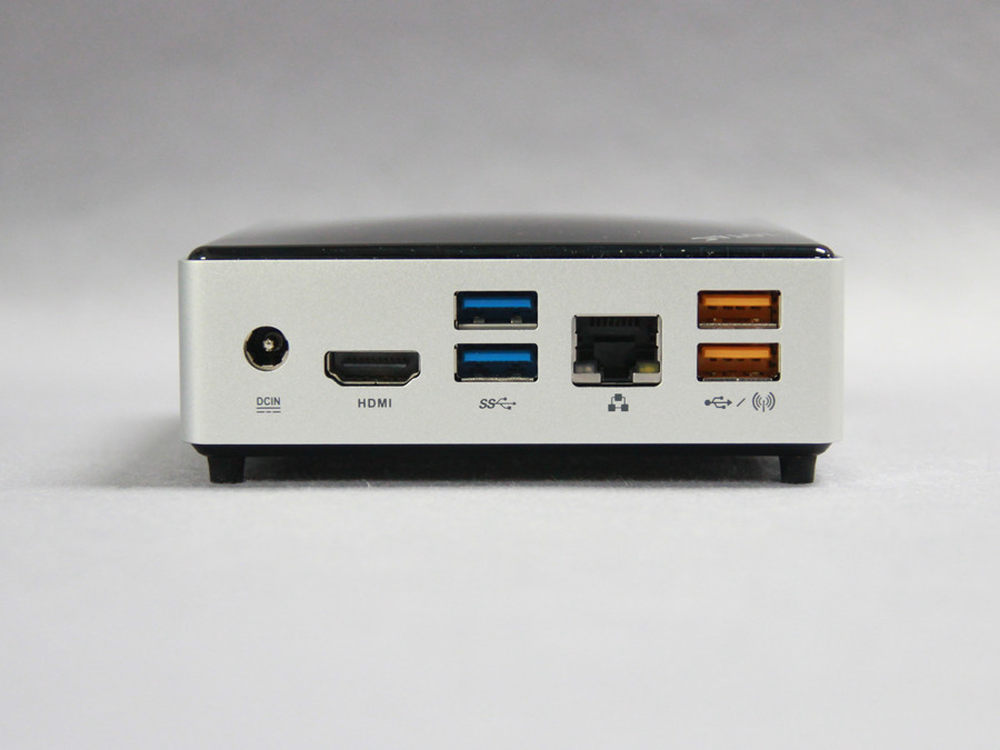

主机背部一览，包括2个USB 3.0和2个USB 2.0接口，并提供1个LAN接口和1个HDMI显示输出接口。
10/30

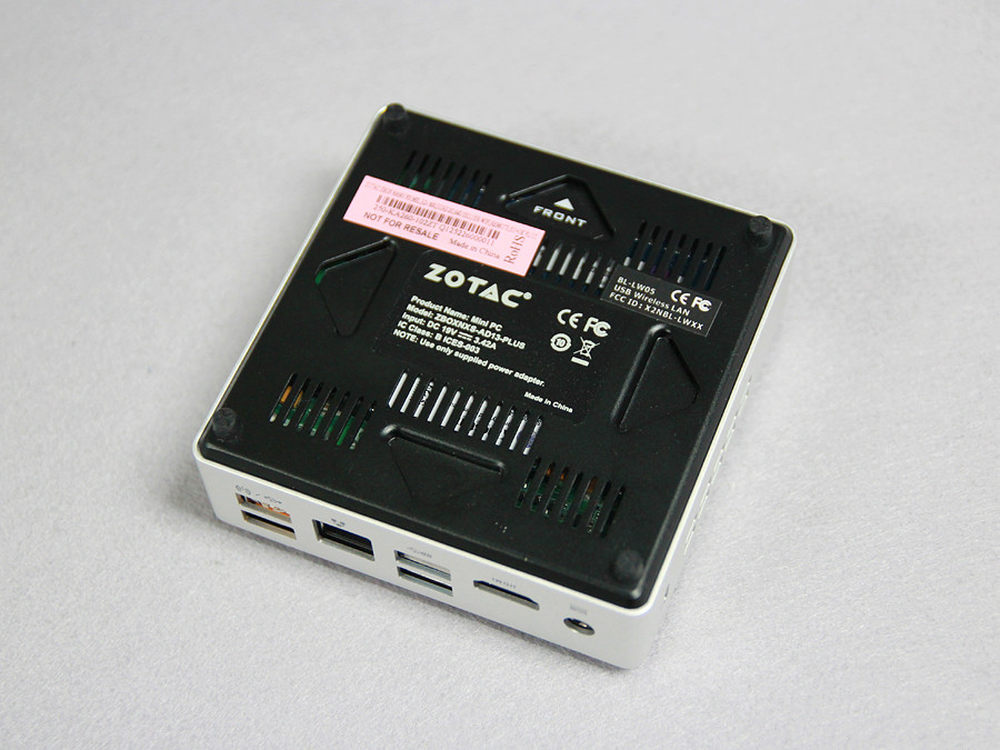

主机底板一览，采用了一整块金属板，确保稳固。
11/30

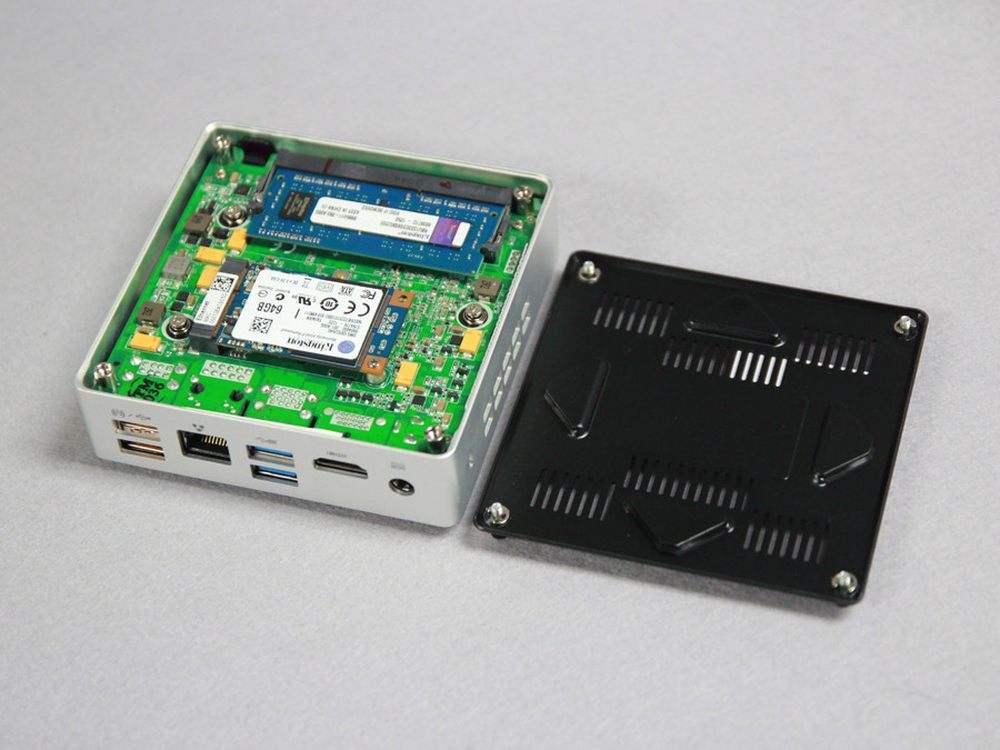

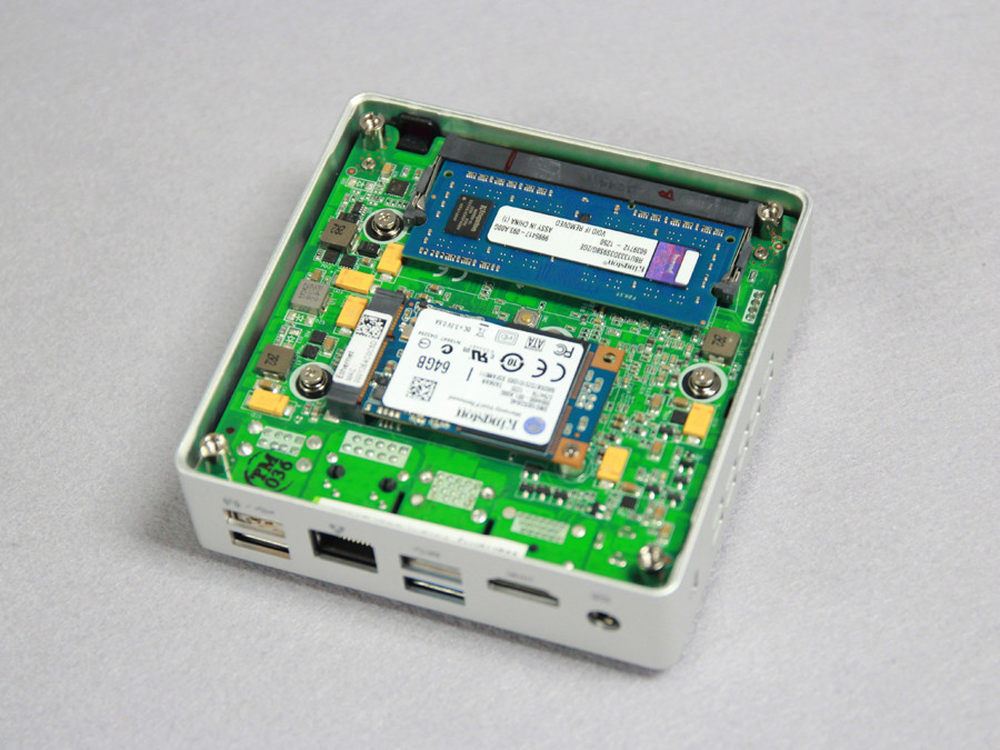

拆解需从主机底板入手，拿掉底板后可以看到SSD和内存，更换非常方便。
12/30
由于尺寸的原因，PCB背面大量使用了高规格的钽电容。
13/30

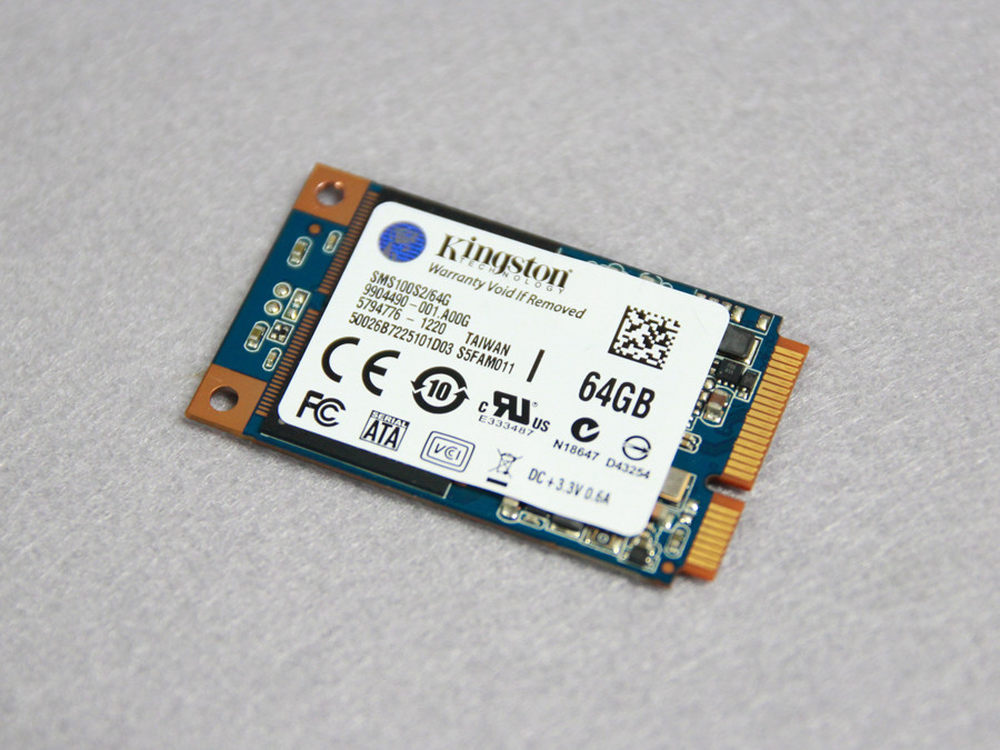

64GB SSD来自金士顿，采用了mSATA接口。
14/30

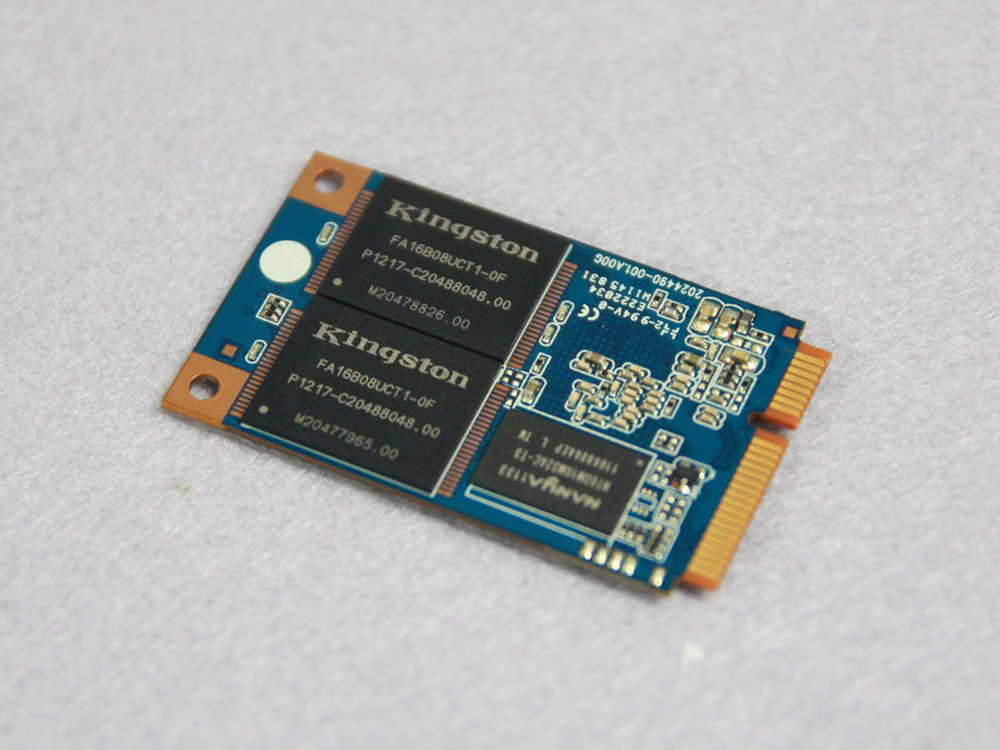

四颗NAND闪存颗粒，正方面各两颗，单颗容量为16GB。
15/30
内存也来自金士顿，规格为DDR3 1333，容量为2GB，用户最大可以升级到4GB。
16/30

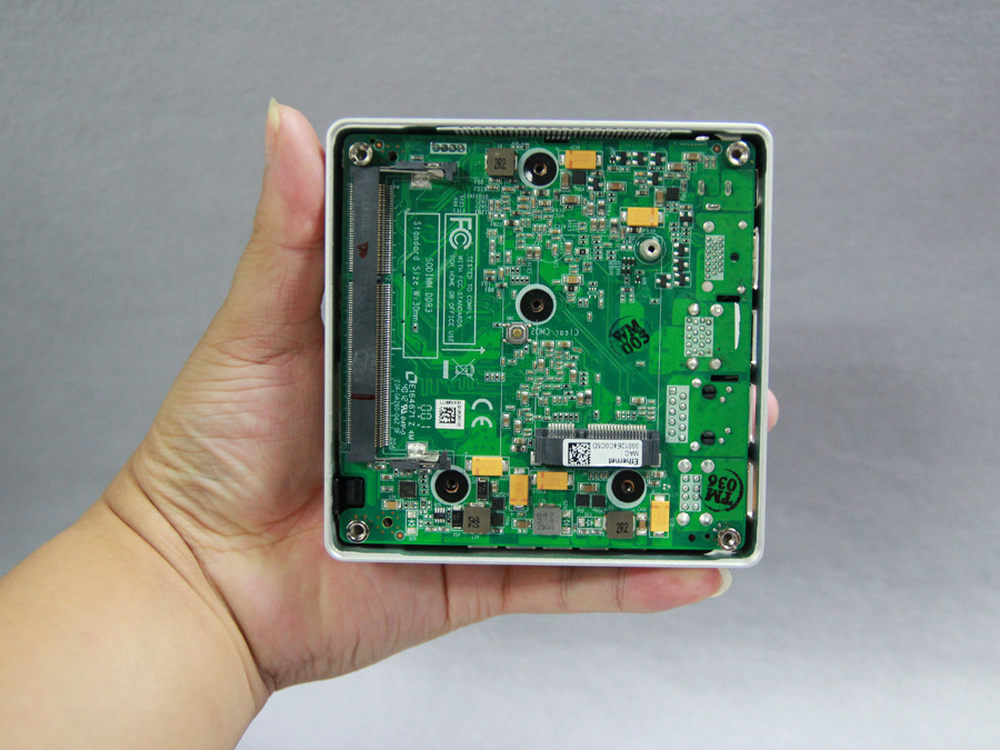

真的只有巴掌大小。
17/30

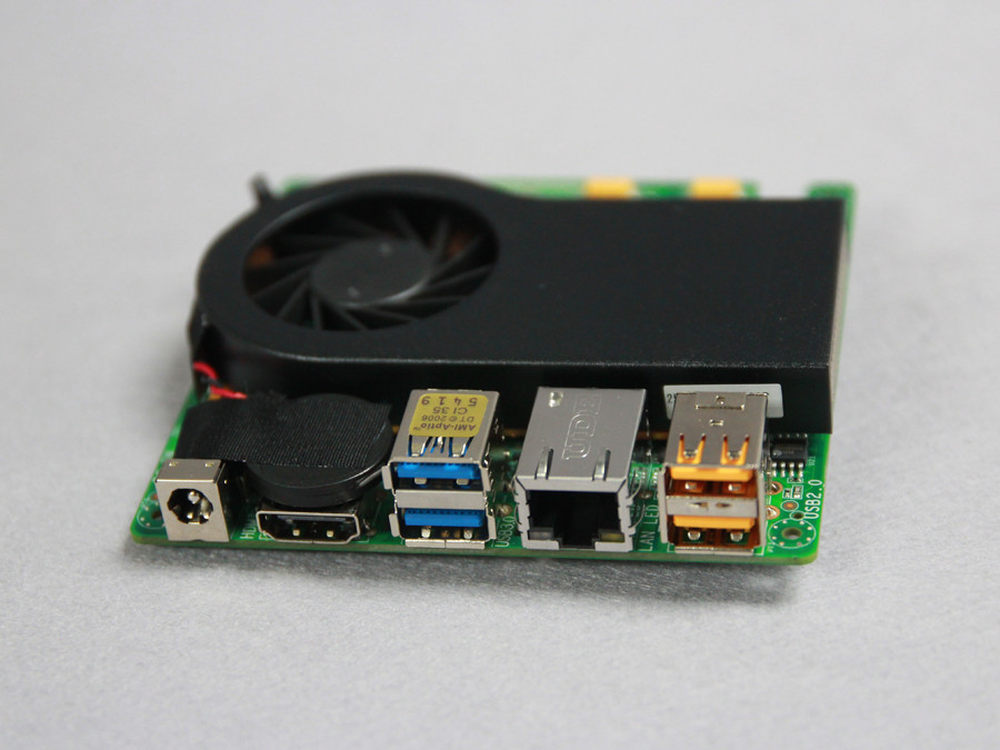

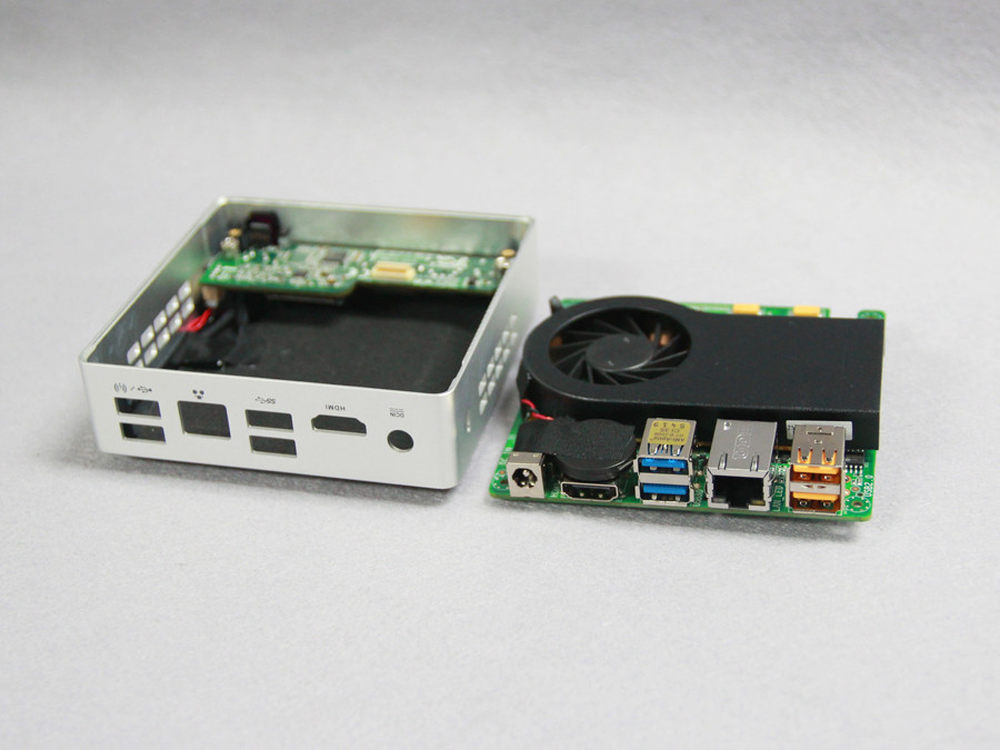

继续拆解就可以将主机板取出，散热模块为涡轮结构，PCB边缘IO接口也非常丰富。
18/30

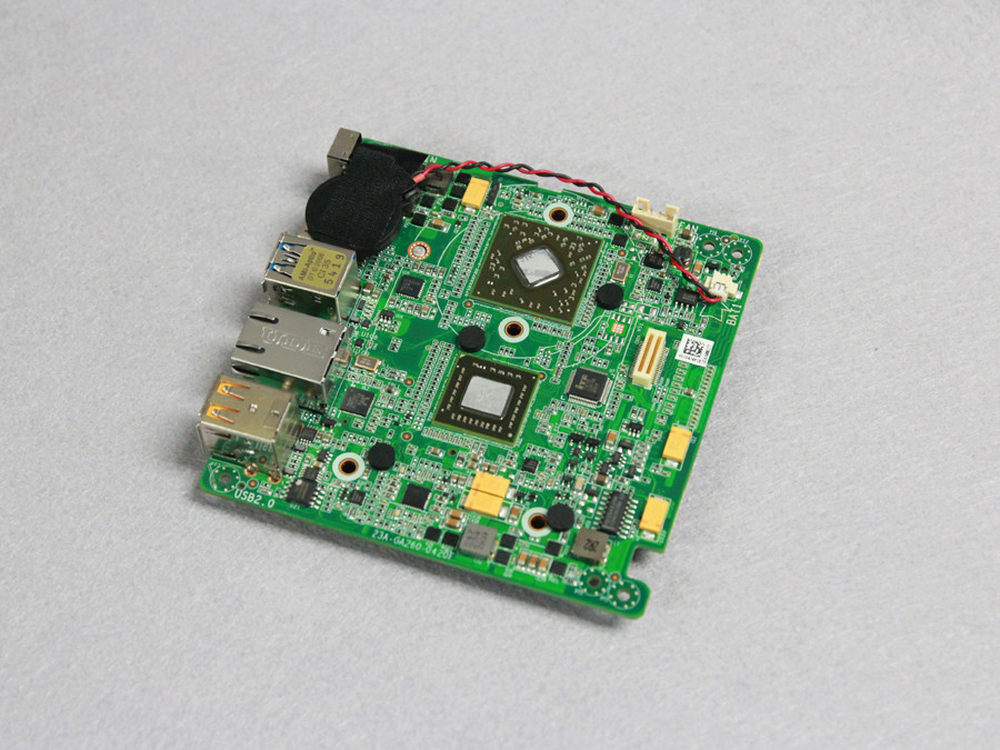

PCB特写，左边缘部分为直流供电接口。
19/30
拆掉散热器后的主板，其中上面为AMD M3L芯片组，下面的为E2-1800 APU芯片。
20/30

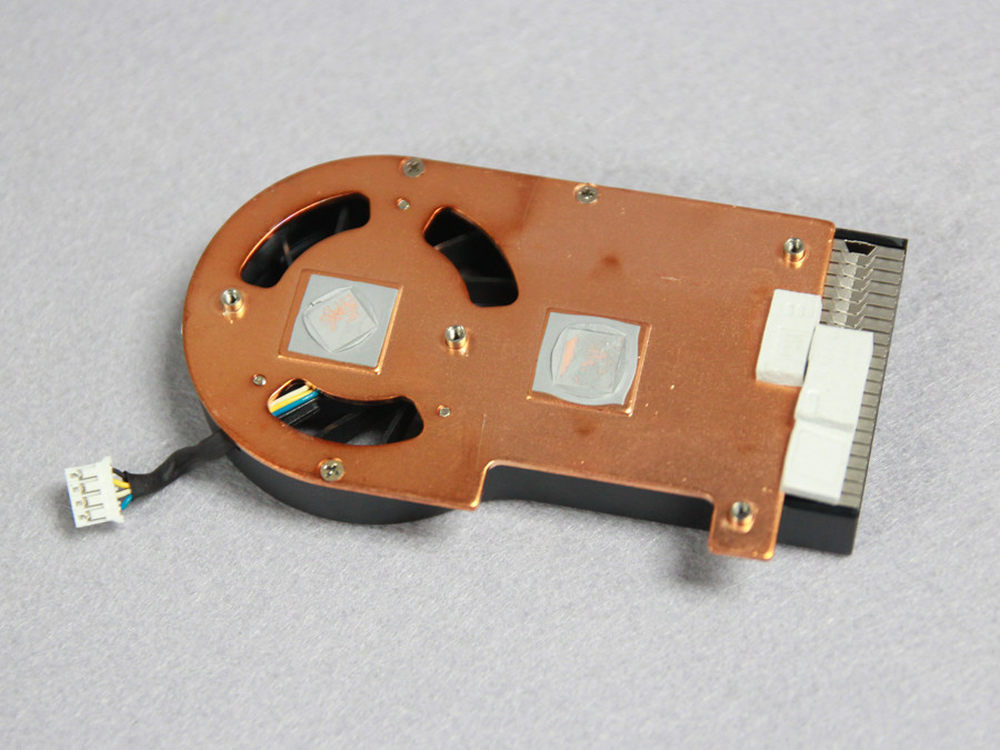

散热模块底部采用了纯铜设计，有效的提升了导热速率，4pin接口也使用风扇支持PWM温控调节。
21/30

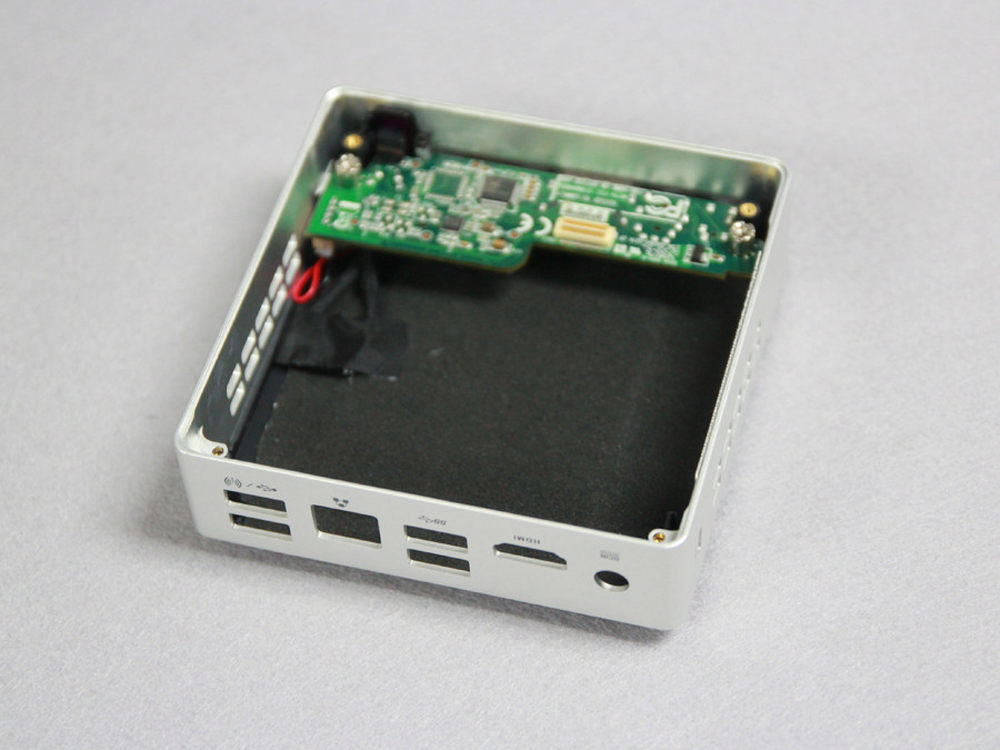

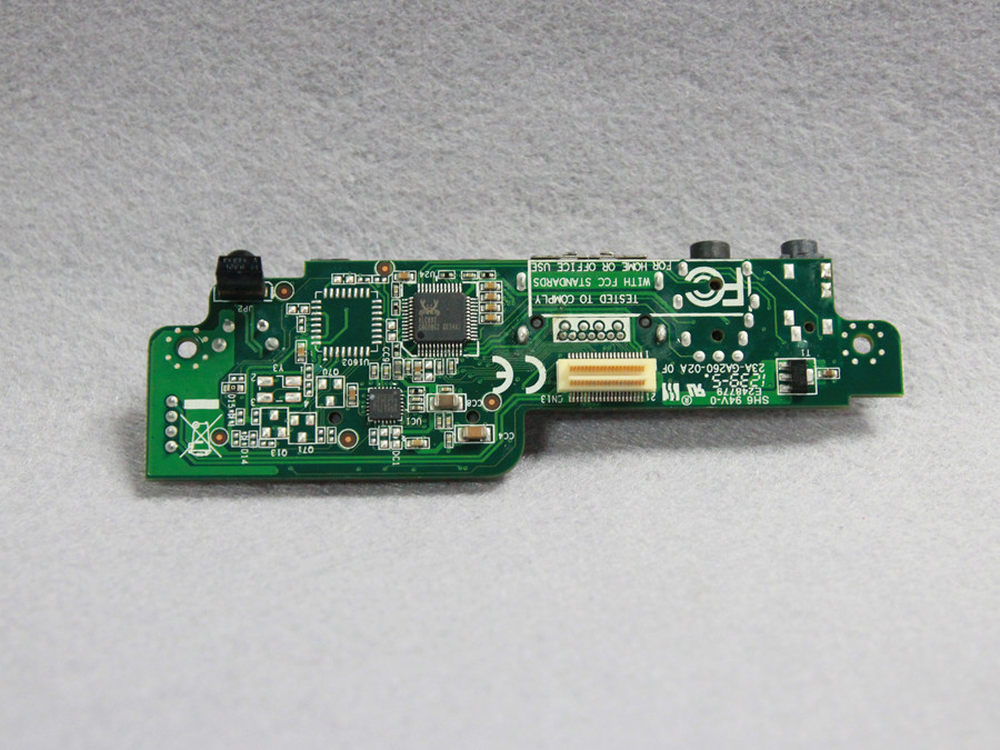

主机最前面为音频等扩展模块，如读卡器、eSATA接口、开机按钮等。
22/30
音频控制芯片为Realtek ALC892，支持7.1蓝光级音效。
23/30

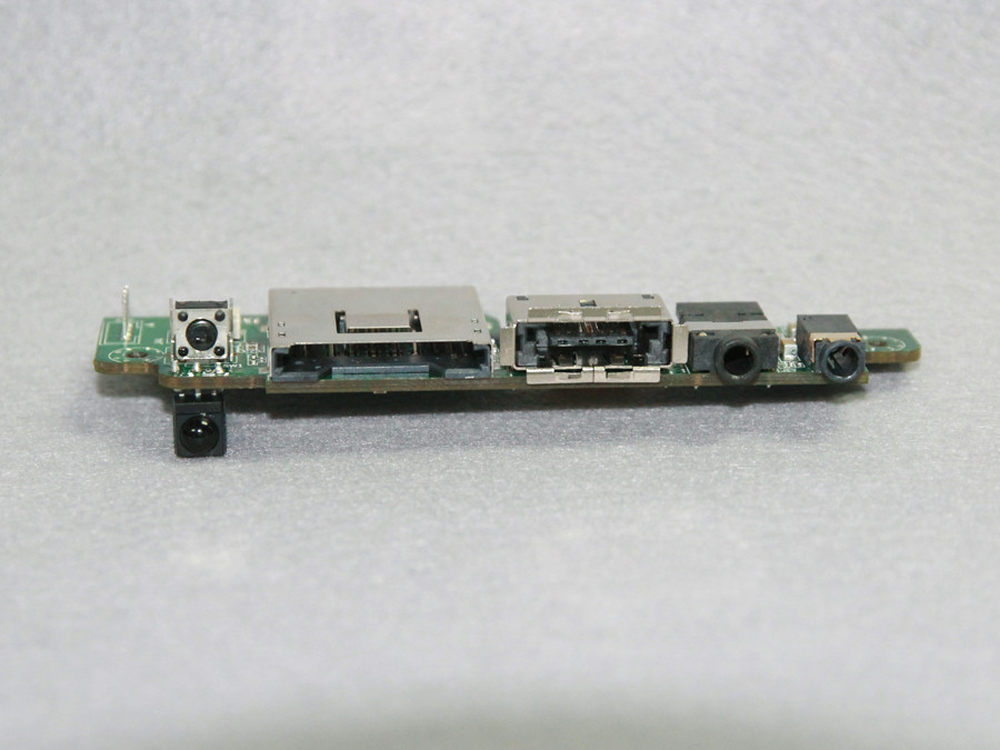

接口一览，其中左侧开机按钮下面还集成了红外遥控感应器。
24/30

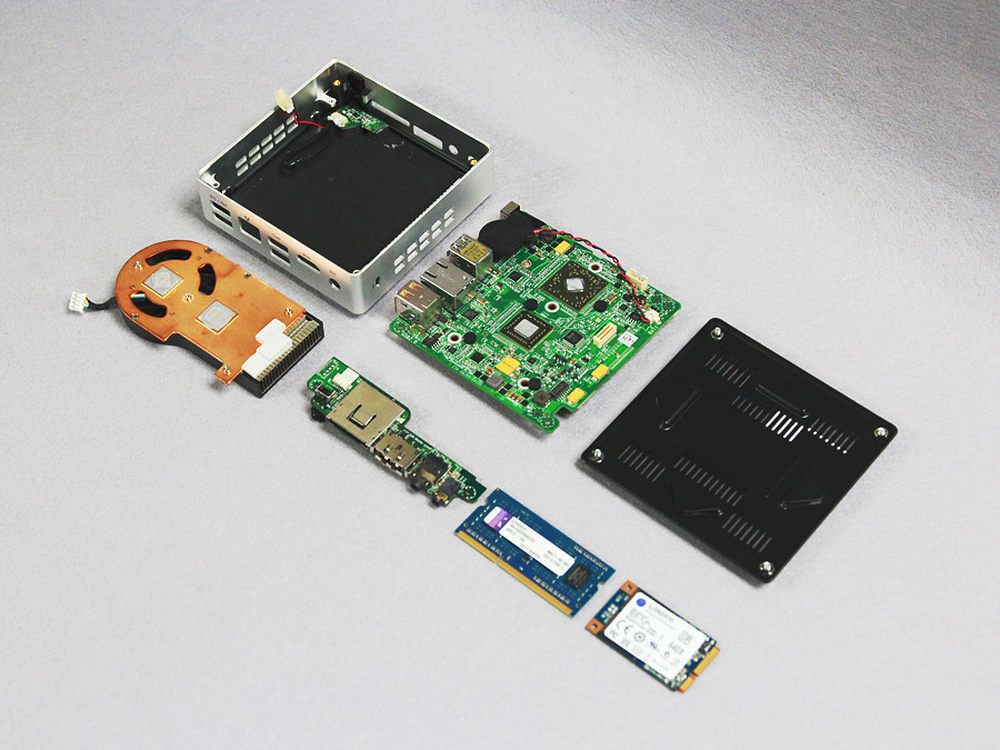

拆解全家福。
25/30

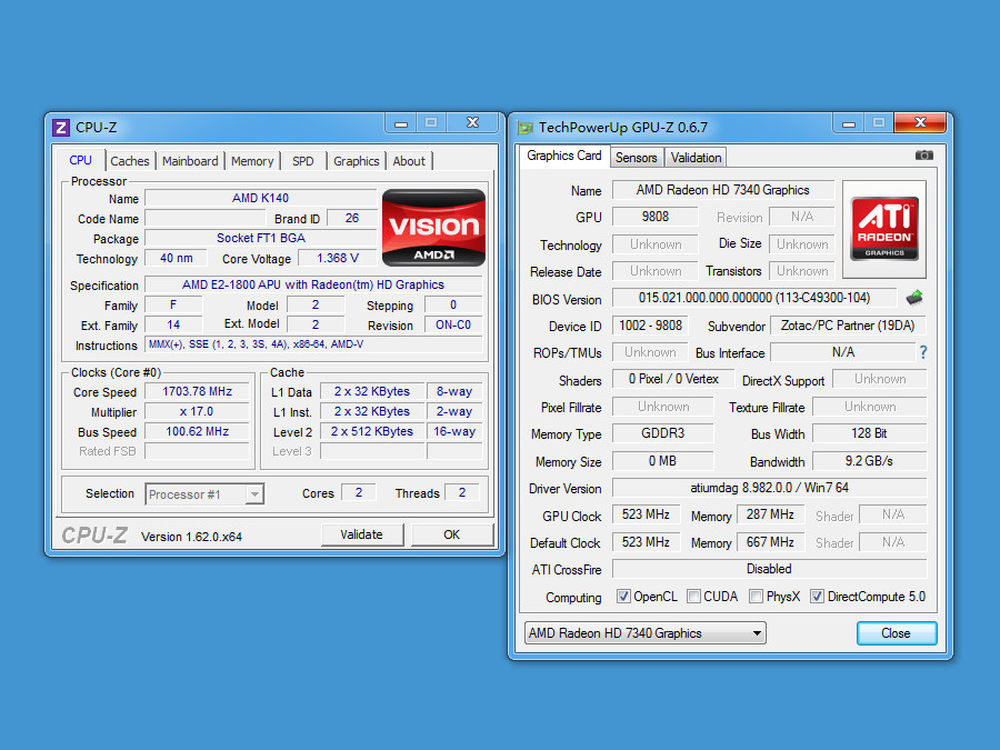

CPU和GPU规格一览。
26/30

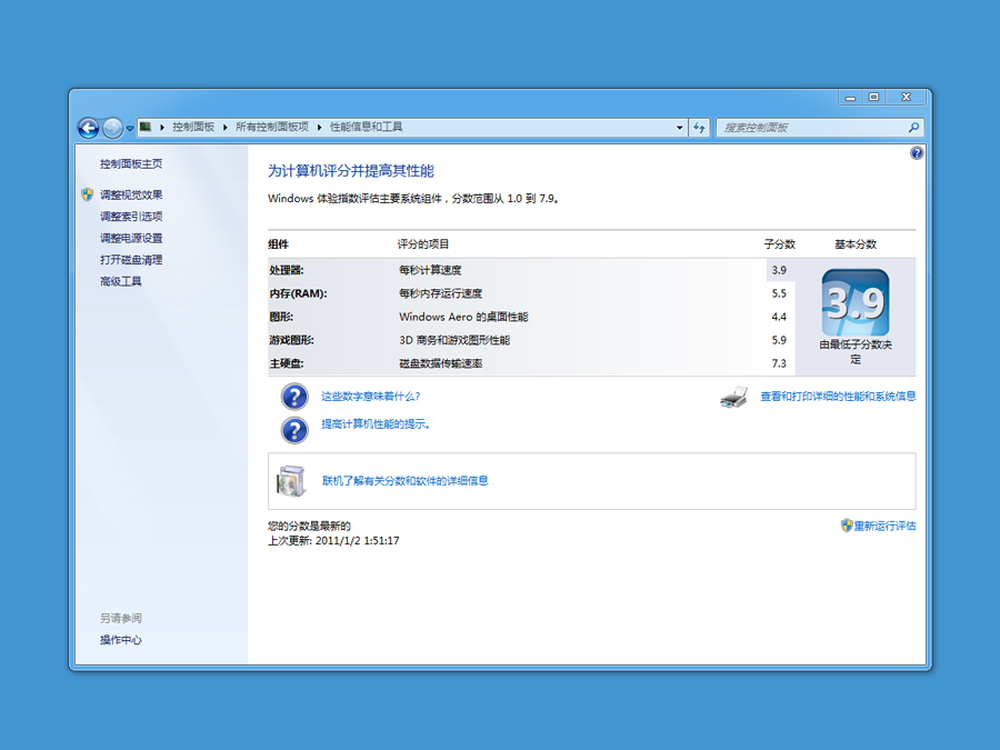

Windows7体验索引得分为3.9，最低的为CPU，最高的为SSD，得分达到了7.3。
27/30

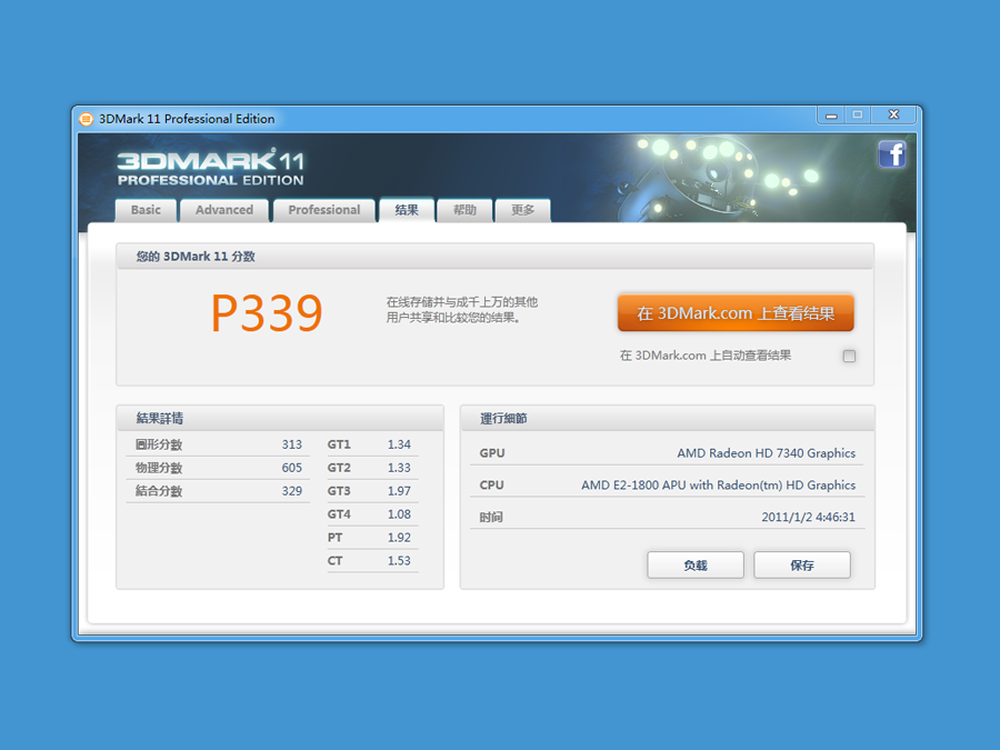

3DMark 11 P模式得分339，虽然和主流的台式机有一定的差距，不过这性能对于基本的高清播放甚至是入门级游戏毫无压力。
28/30

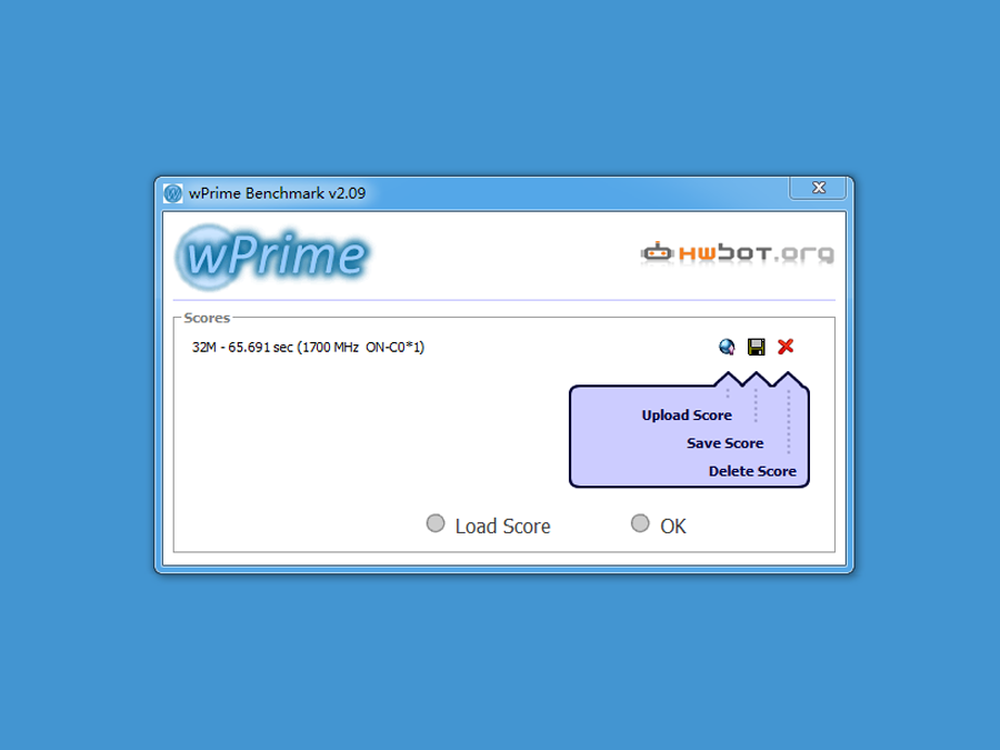

wPrime 32M得分为65.7s，表现稍弱。
29/30

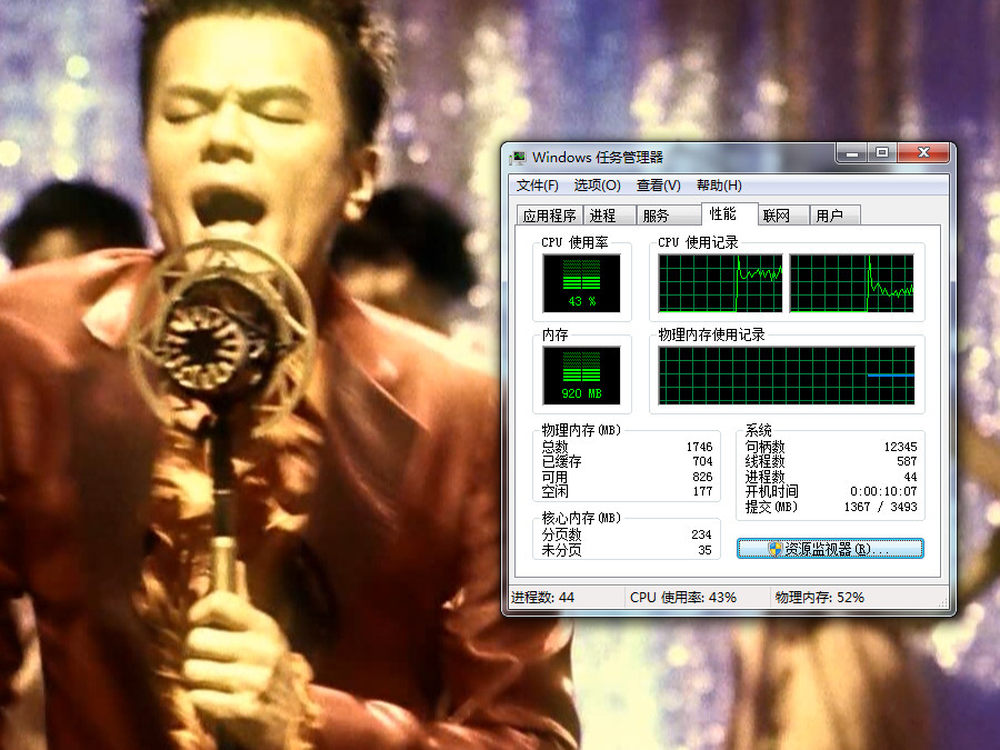

高清播放也毫无压力，CPU占用率在45%%左右。
30/30
功耗一直是小型PC用户最关注的话题，得益于高度的融合和CPU/GPU制程，产品待机仅为9.2W，CPU、GPU满载分别为21.7W和26.4W，而高清电影播放也只有22.4W。
