2013年再成销冠 Antec VP500电源测试
1/18
Antec的VP450是目前全球销量最大的450瓦电源,这个型号是2010年6月份发布的,到今年已经卖了2年半,势头依然很猛。VP系列也有其他衍生品,比如VP350/VP550/VP650。比较有意思的是除了VP450外,VP家族的成员都出自全球第一大电源工厂台达。今天我们见到了VP500,它和VP450出自一家,想必大家都知道,而且从照片的大致情况看,他们还是采用了相同方案,这个型号会大卖特卖吗?我们一起来看看。
2/18

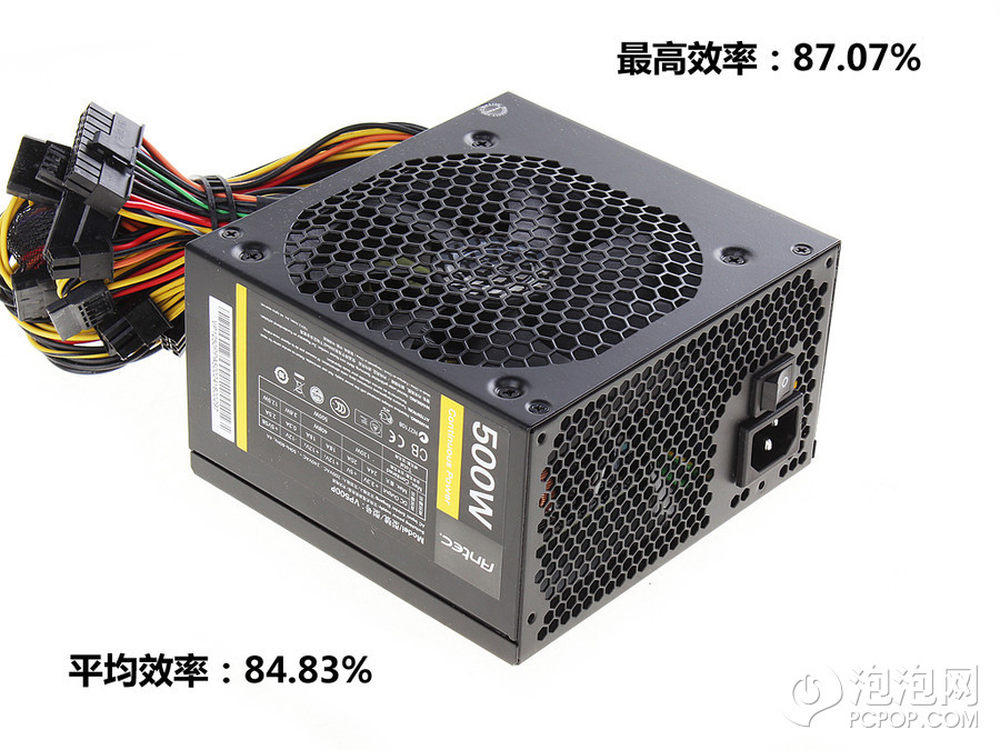

最高的效率到了87%%不错的水准,电源外观和VP系列保持一致,只看外观并不能分辨出自哪家工厂。
3/18
今年做500瓦的厂商实在太多了,以至于表格都快排不下了,其中效率最高可以超87%%的大有人在,竞争激烈不言而喻,VP500P排名中等偏上。
4/18

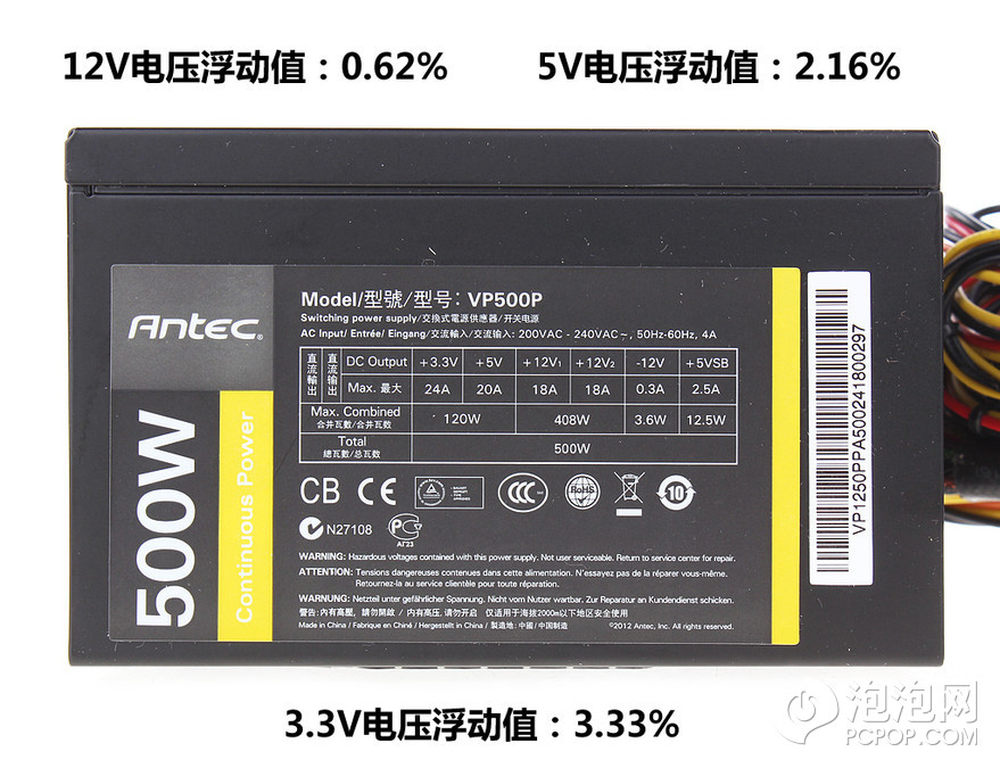

电压稳定性上12V的稳定性最好,其他两路表现正常,从参数标签上看12V联合输出能力408瓦。500瓦这个档不论ATX还是EPS都被隔过去了,从450瓦和550瓦的12V算数426瓦平均看,这个略低。电源型号中出现的数字和额定功率一致,Antec的实续功率是最大的口号。
5/18

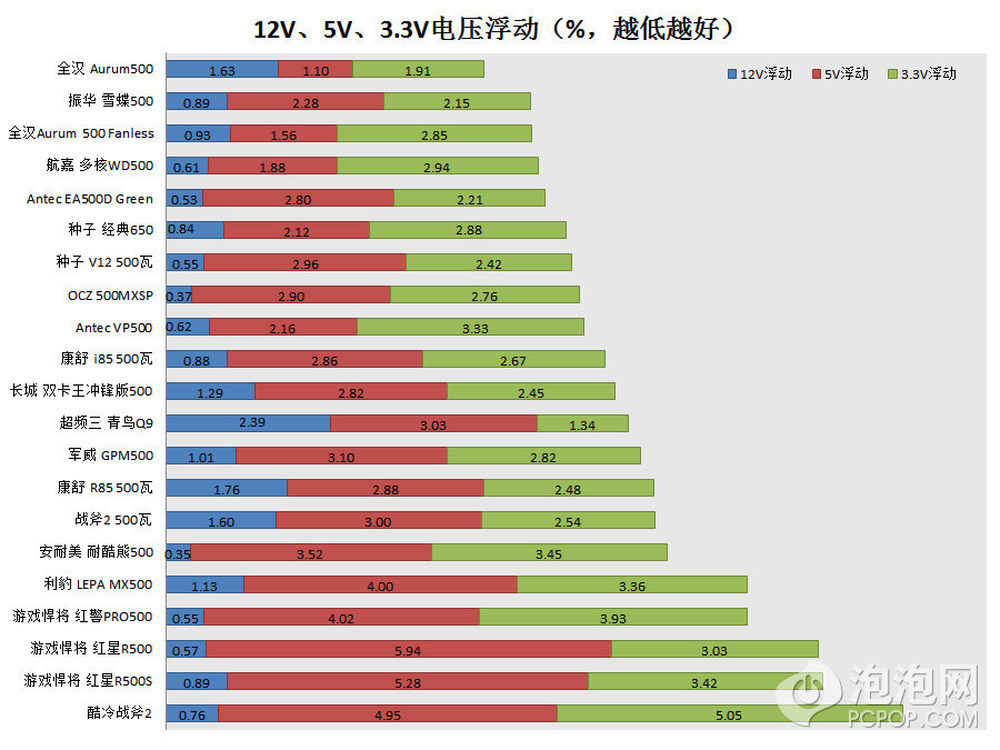

电压稳定性在强者如林的500瓦中也是中上游,定位不高的产品已经在效率和静态稳定性上做的有模有样了。
6/18

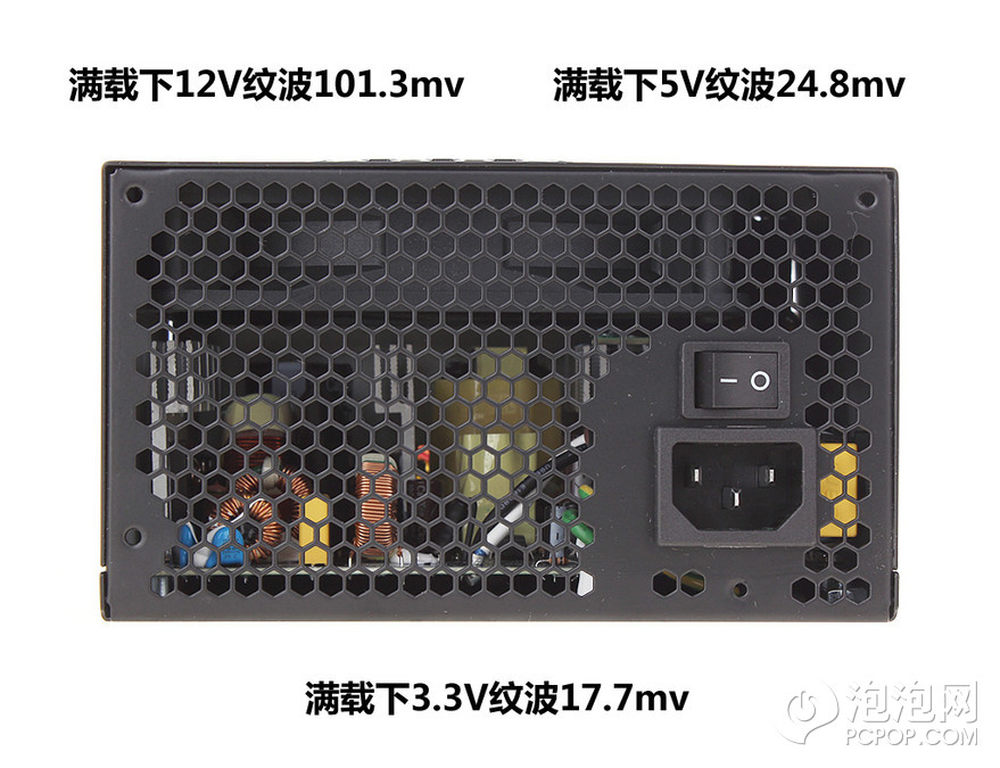

满载下纹波12V有点接近上限,其他两路一个到了上限的一半,一个到了上限的三分之一,还不错。
7/18

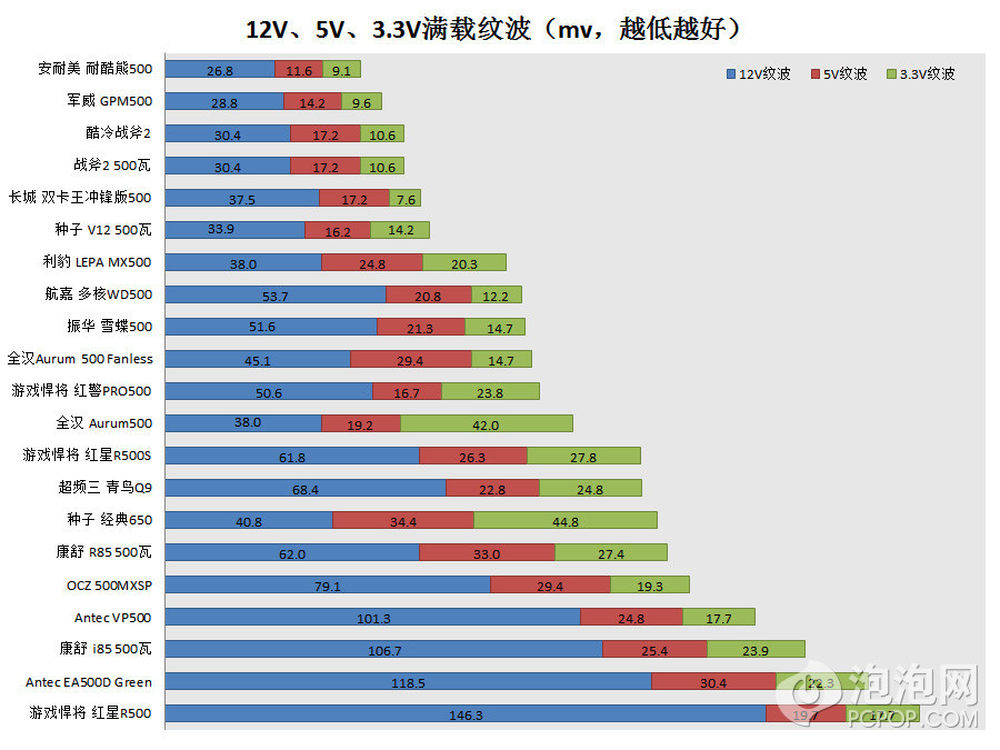

虽然各路都合格,但排位还是受到12V的拖累。
8/18

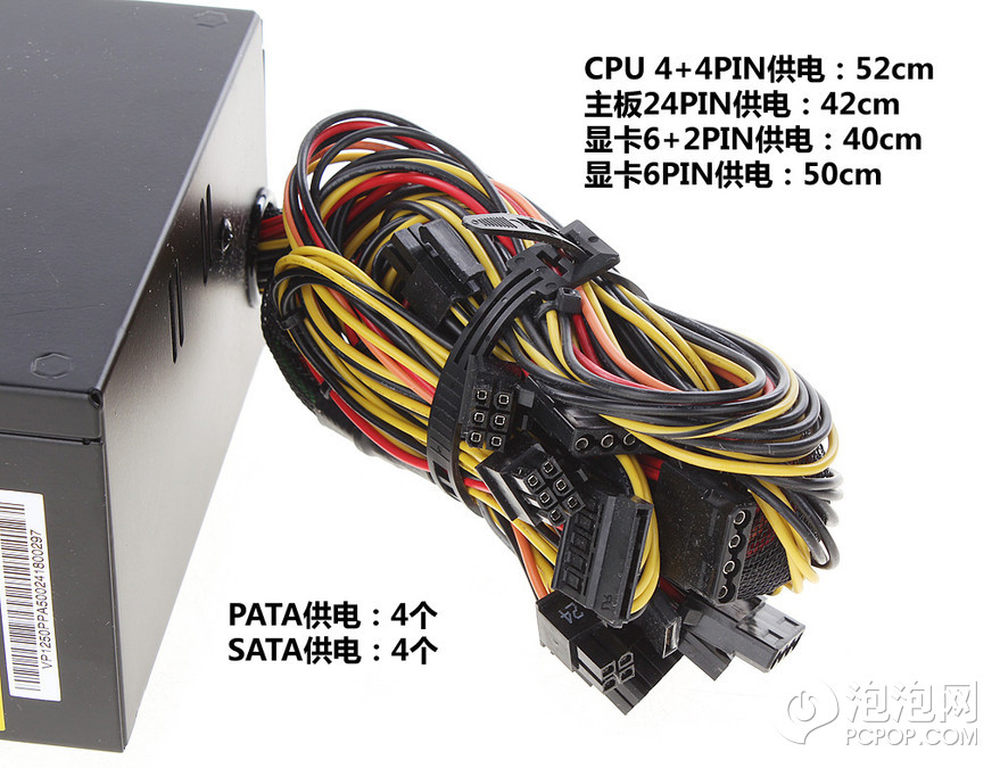

作为在意成本的产品来说,VP500P已经在线材上做到了“最优化”,比如显卡两个接头在一束线上,主板供电线材不刻意加长,CPU供电特地加长,不包线,PATA和SATA口足够。
9/18

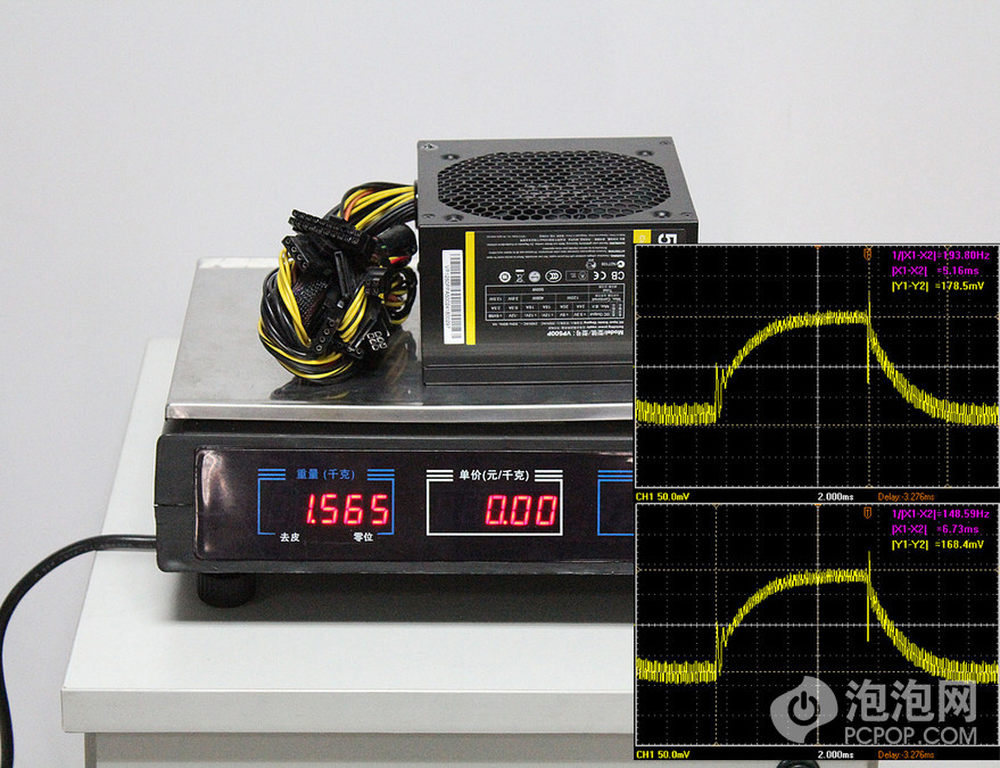

测试中频率超过200Hz后会出现轻微啸叫。动态负载中没有出现震荡的情况,从10-10000Hz的负载都稳定,过冲幅值比较低,但恢复时间较慢,下面可以清楚的看到。
10/18
正如上图所说
11/18

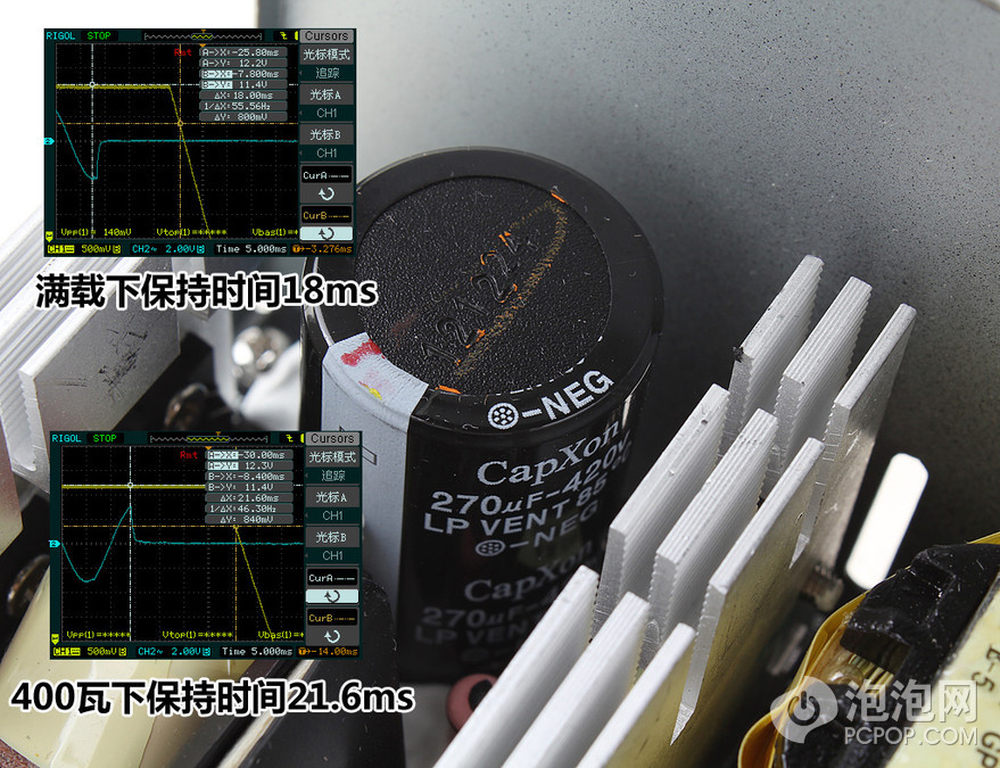

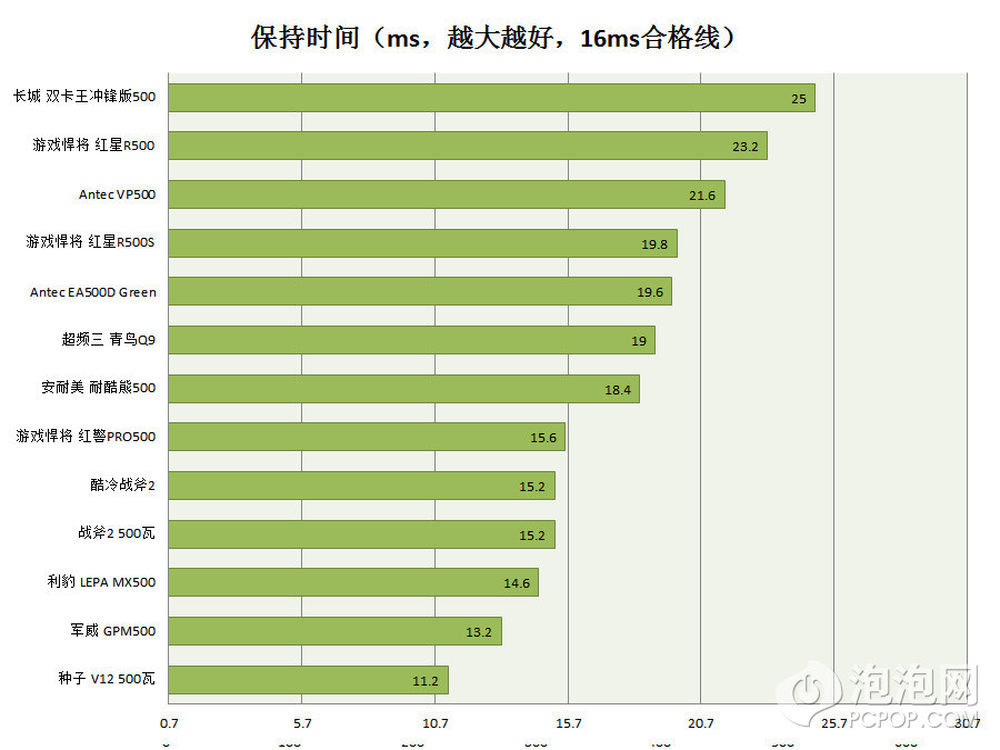

满载下都能有18ms的保持时间,很不错
12/18
满载下都能有18ms的保持时间,很不错
13/18

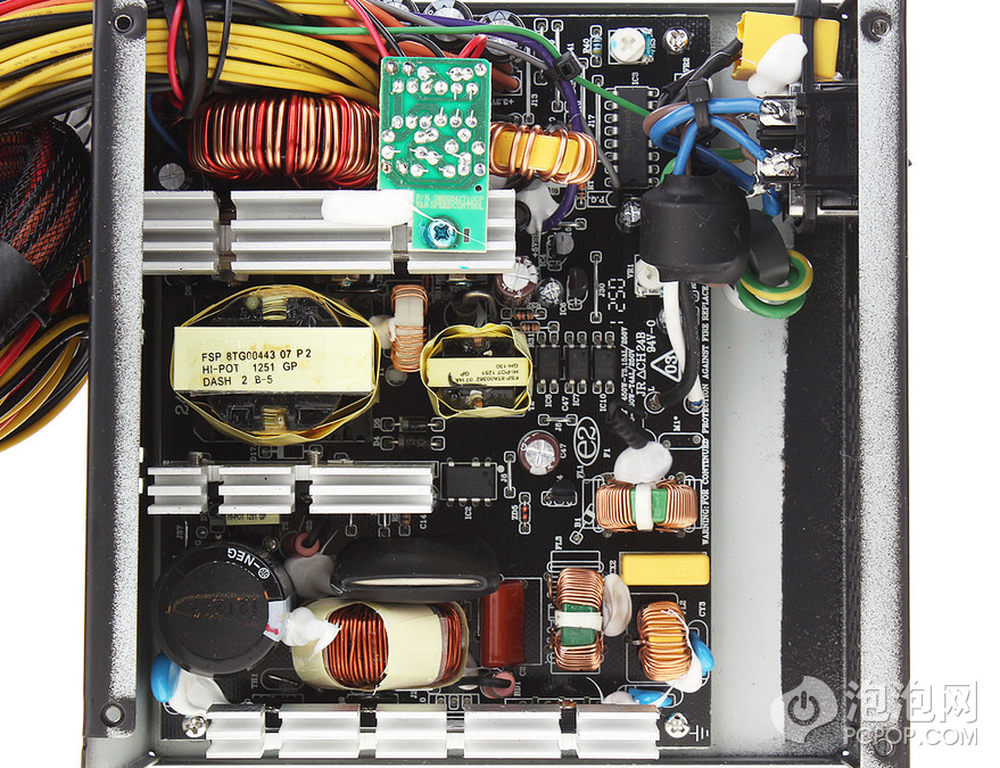

这个结构也是VP450P的方案,而前辈VP450P的内部几乎没有任何报道,各位多瞅瞅吧,采用CM6800TX的主动式PFC结构,3.3V单路磁放大,风扇的控制专门做了一些调整,用了一个小PCB倒扣在二次侧散热片上,以区别于全汉其他的方案。
14/18

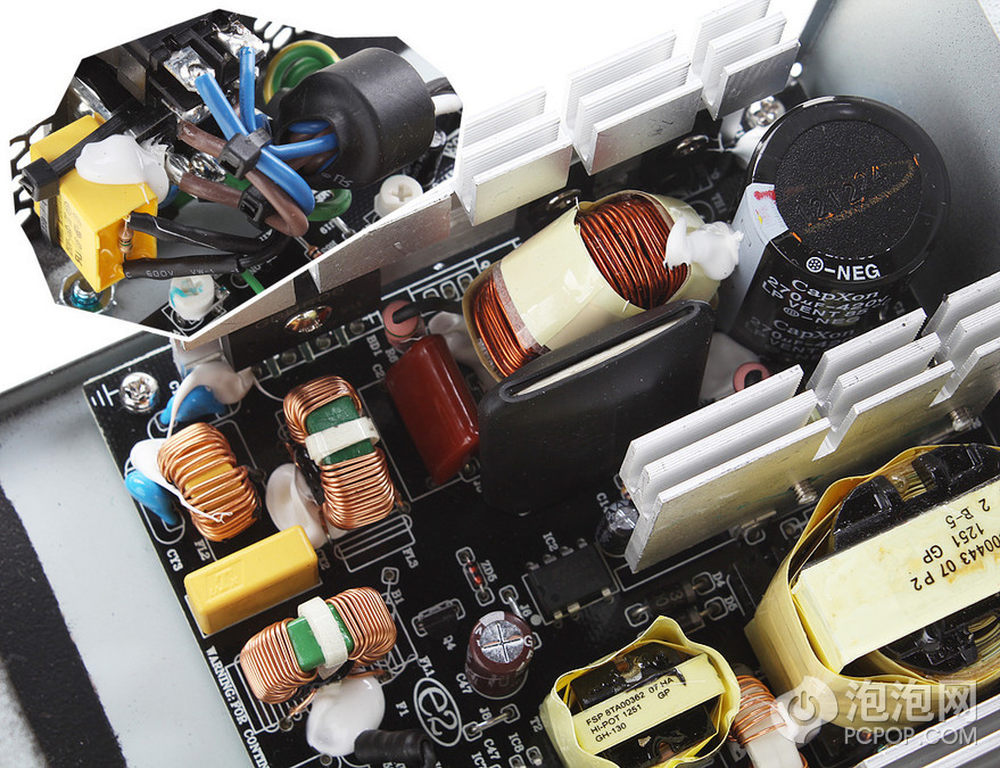

EMI电路上使用了2个X电容,两对儿Y电容,两个共模电感,一个差模电感,一个黑色热缩管包裹的保险管做输入侧的过流保护,MOV的元件位已经有了,但省略掉。
15/18

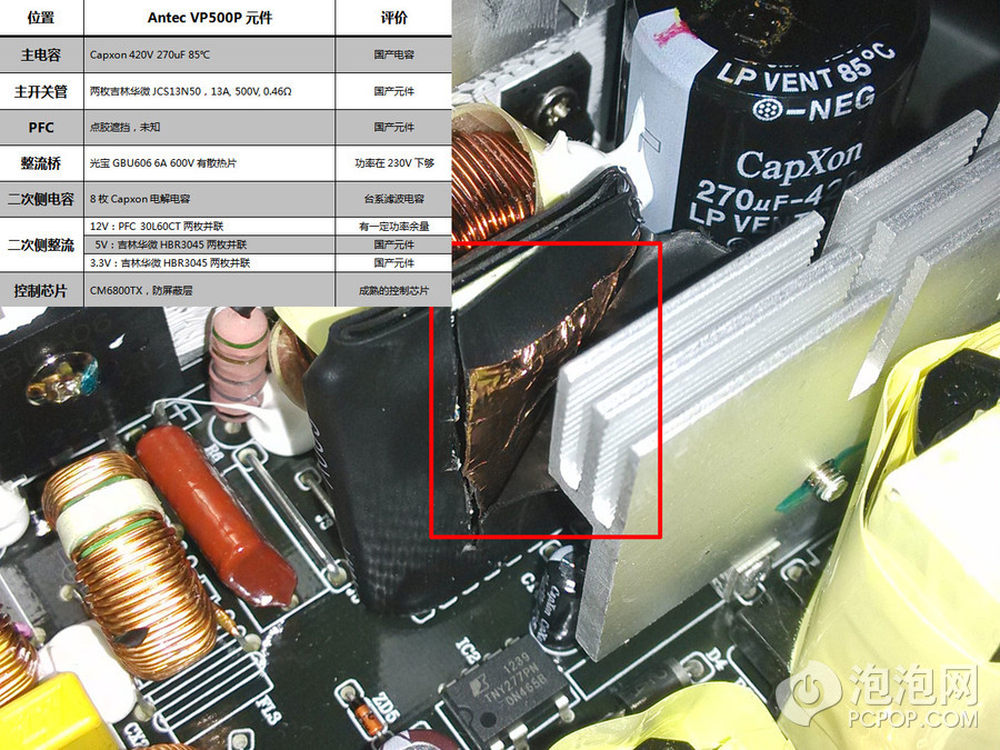

可以看到一些功率元件采用了吉林华微的产品。一二次电容全部采用Capxon的产品,也是台系一线产品,他们和全汉的合作也已经很久了。CM6800TX套了热缩管,剪开后发现还有屏蔽层,EMI的测试看来不是那么好过,或者这也是EMI滤波元件很小的一个解释吧。
16/18

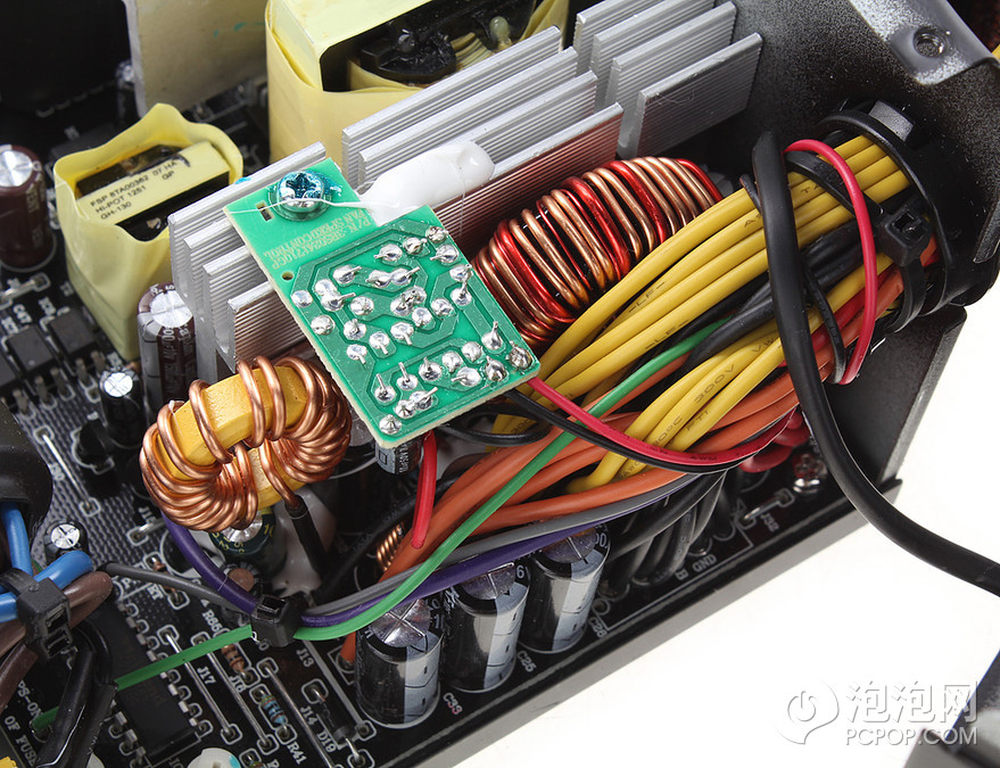

可以清楚的看到电源的大部分元件都是自动插件完成的,二次侧排布比较密,小PCB是风扇转速调控,和全汉出给其他客户的不一样。
17/18

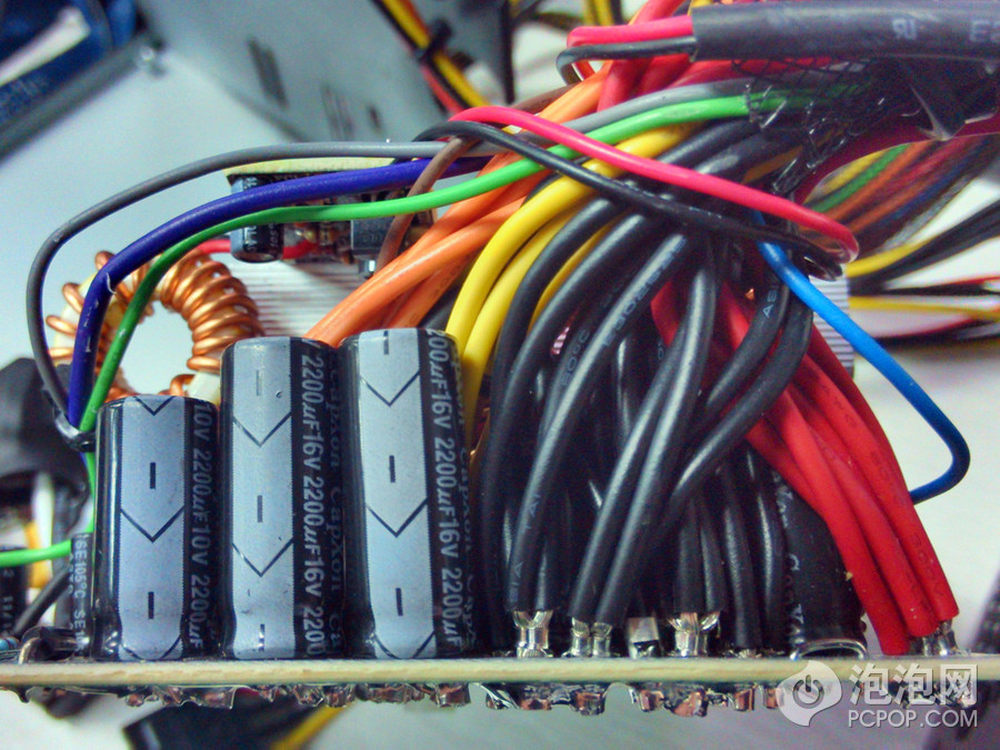

输出侧线材根部都箍了金属环,不过只有少量在过波峰焊前套了热缩管。
18/18

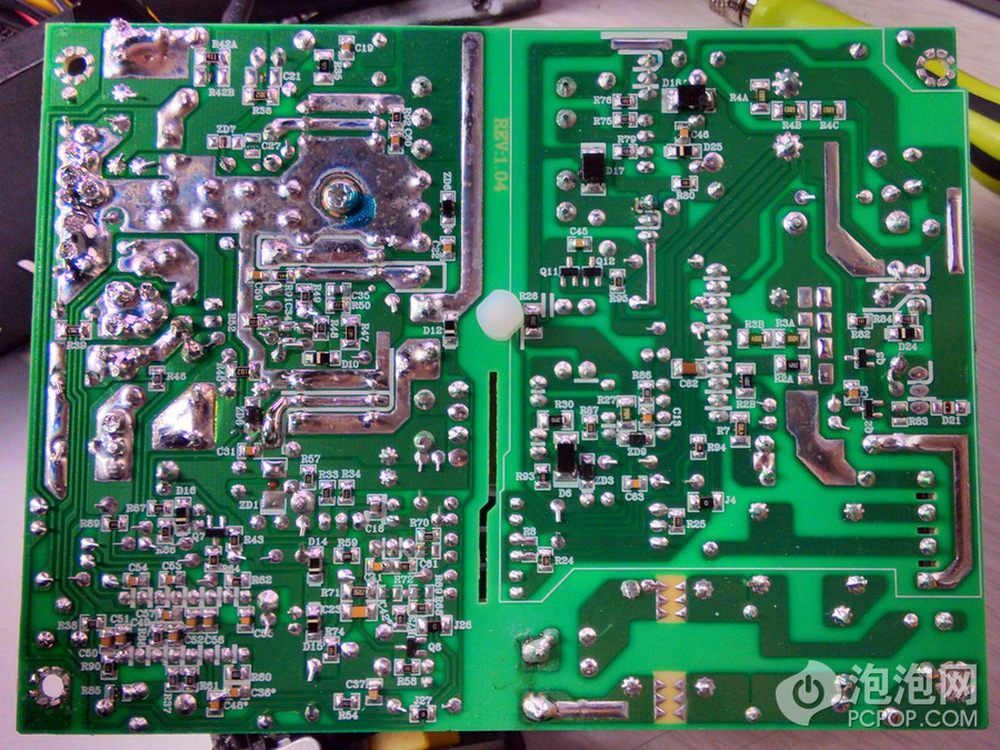

PCB板子背面做工非常规整,不过还是大致补了5个点的锡,全汉的做工还是非常令人放心,入门级也都用自动插件了。 总结:这颗电源作为入门级的定位,在性能表现上有部分表现的还是亮点,这点确实不错。目前价格尚未公布,参考京东VP450的289元和VP550的399元,VP500要是定在他们的中点应该还是很有竞争力的。
