最难修复度 Surface Pro拆解过程解析
1/35

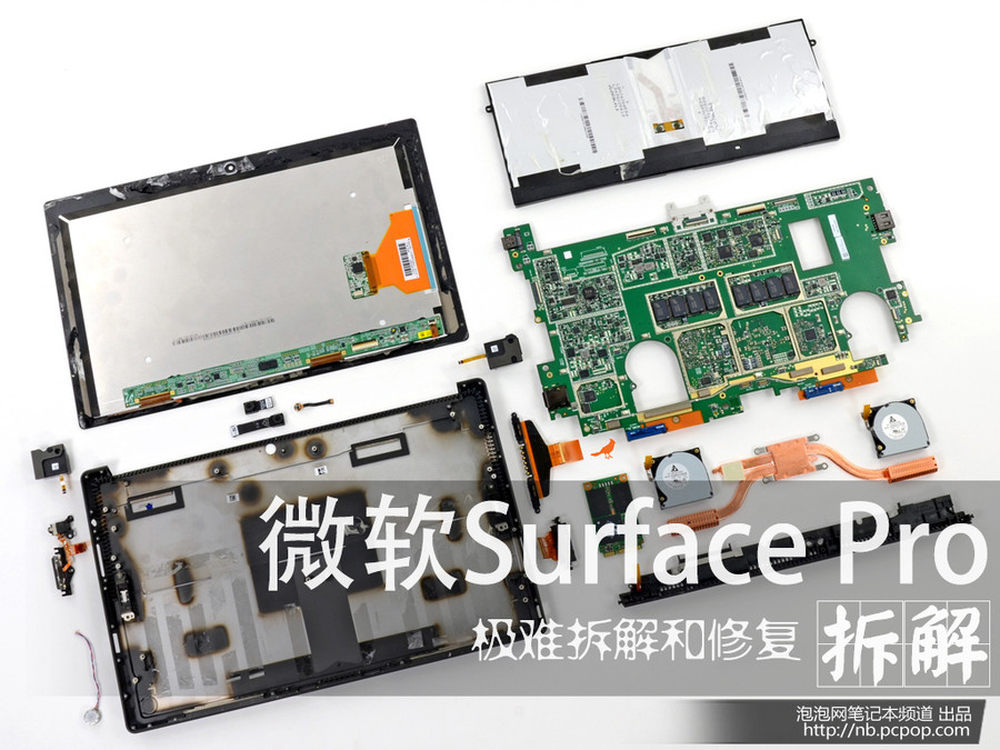

微软在2月9日正式开售X86架构的Surface Pro平板笔记本电脑，国外著名拆解网站iFixit也在第一时间对这款万众期待的产品进行了详细拆解：在拧开90个螺丝后，iFixit给Surface Pro的评价是非常不适合自行修复（可修复评分为仅为1，满分10）。下面就让我们通过iFixit的专业拆机来了解下Surface Pro的内部结构。
2/35

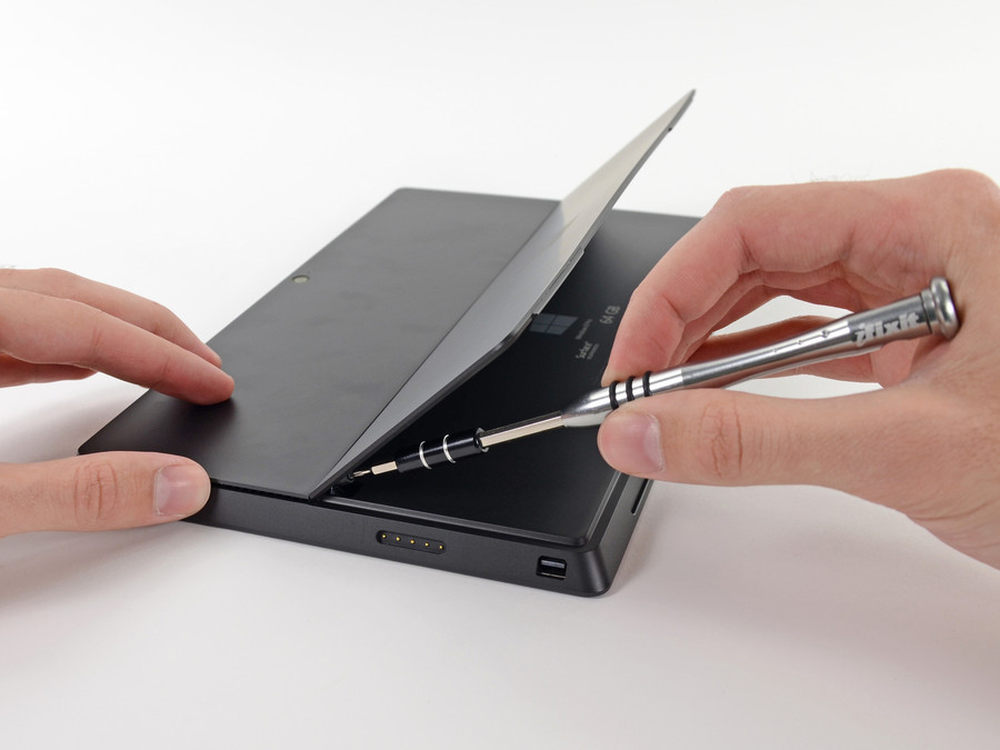

Surface Pro背板有一块可开合的支撑板，边角处有两颗隐藏螺丝。
3/35

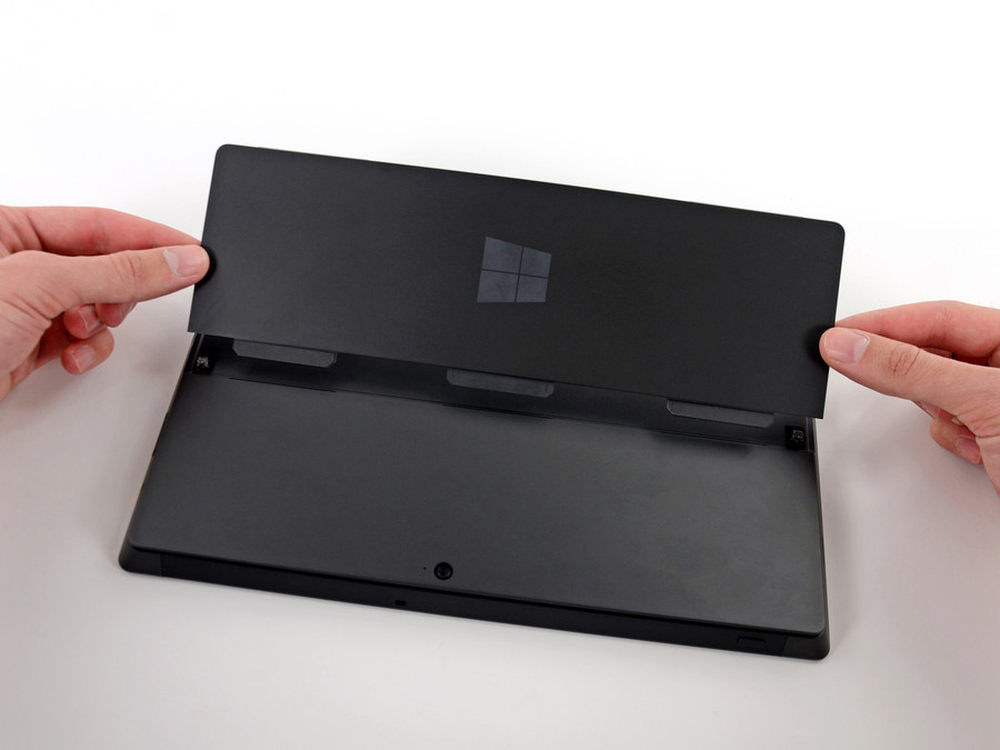

卸掉螺丝后就可以将支撑板完全卸下。
4/35

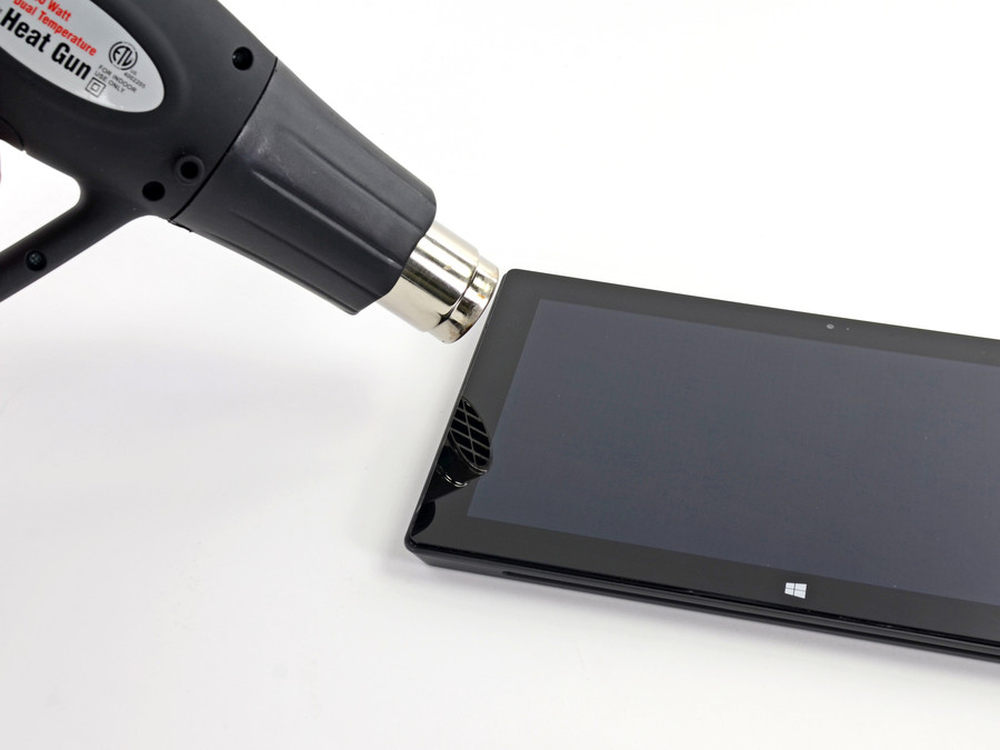

Surface Pro上的10点触控1080P屏幕大量采用了黏胶，因此非常难以取下，这里只能靠热风机来帮忙。
5/35

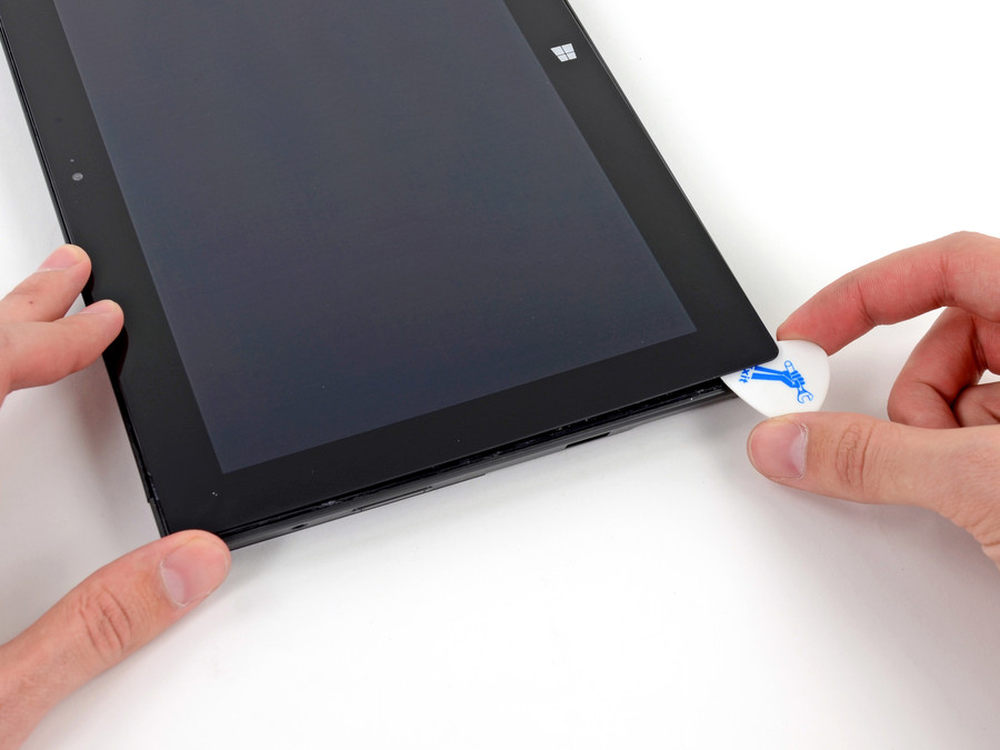

接下来用薄塑料片将屏幕边框撬开，这里需要非常的细心。
6/35

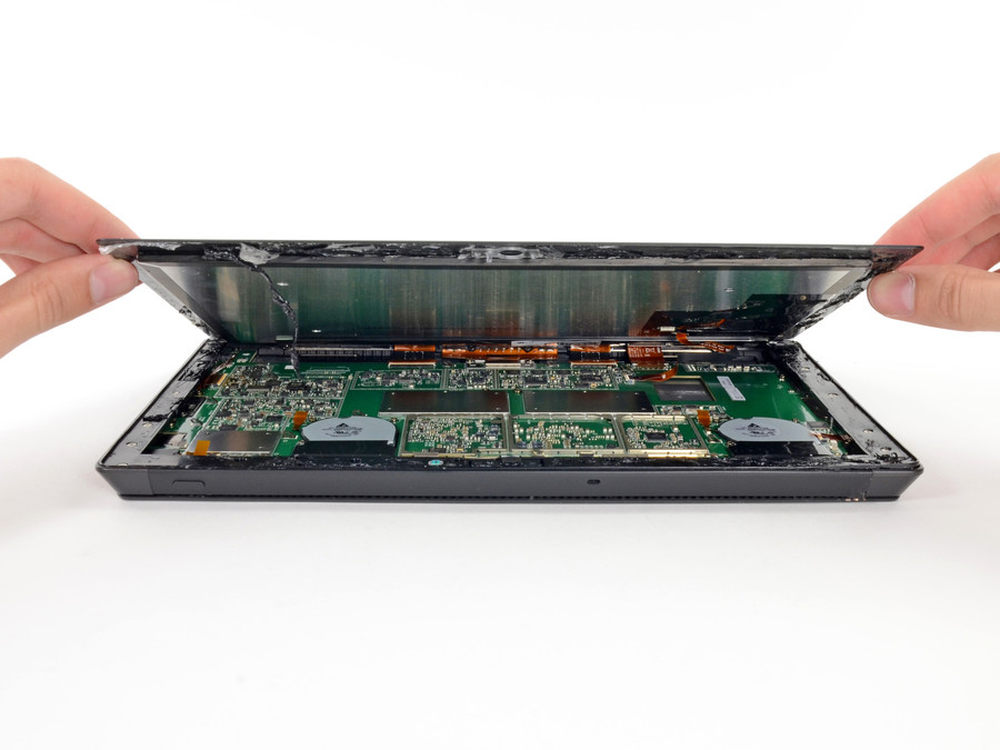

屏幕边框撬开后就可以看到内部硬件了，这里需要非常注意，不然很容易弄断屏幕和主板连接的各种排线。
7/35

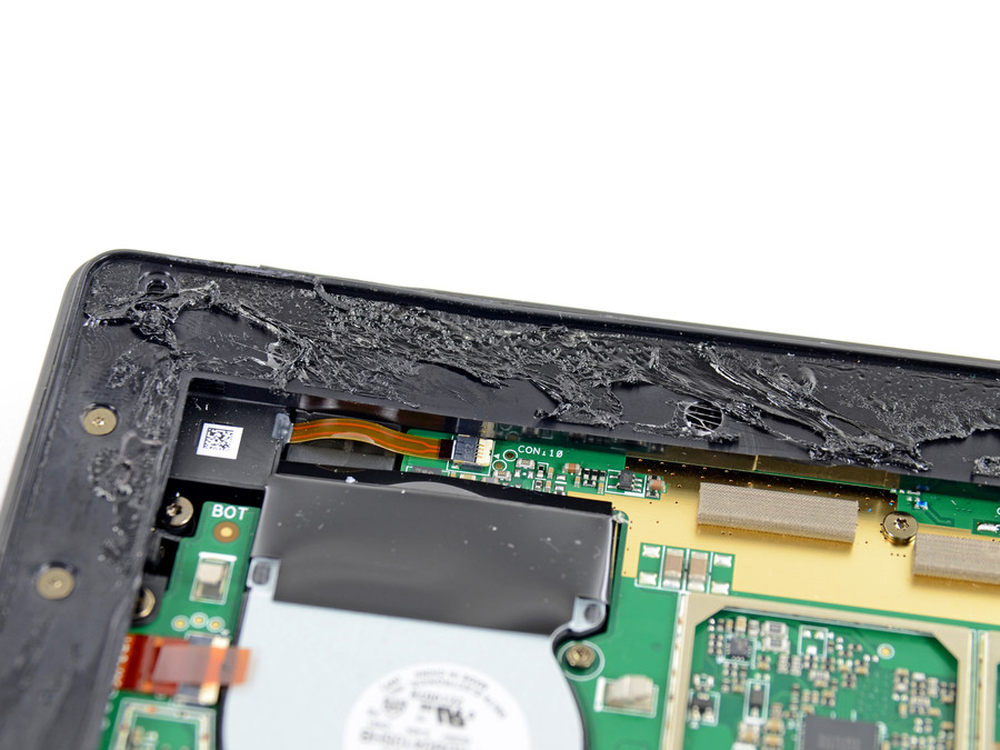

Surface Pro屏幕边框上被风干的黏胶。
8/35
小心将排线全部拔出，就可以将屏幕全部移除。
9/35

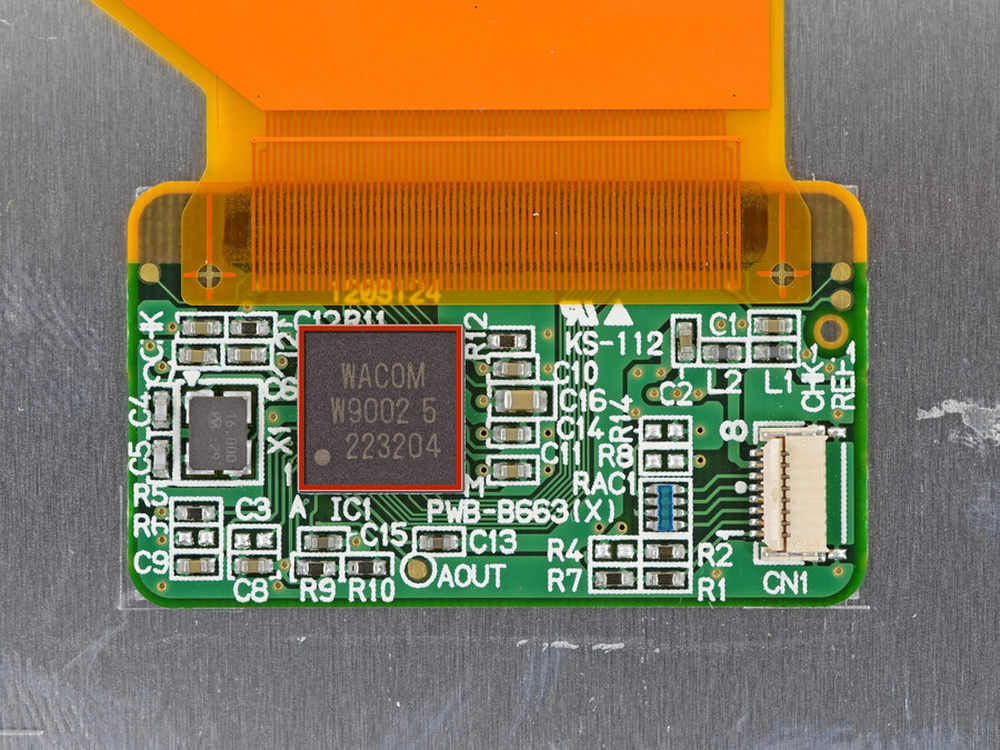

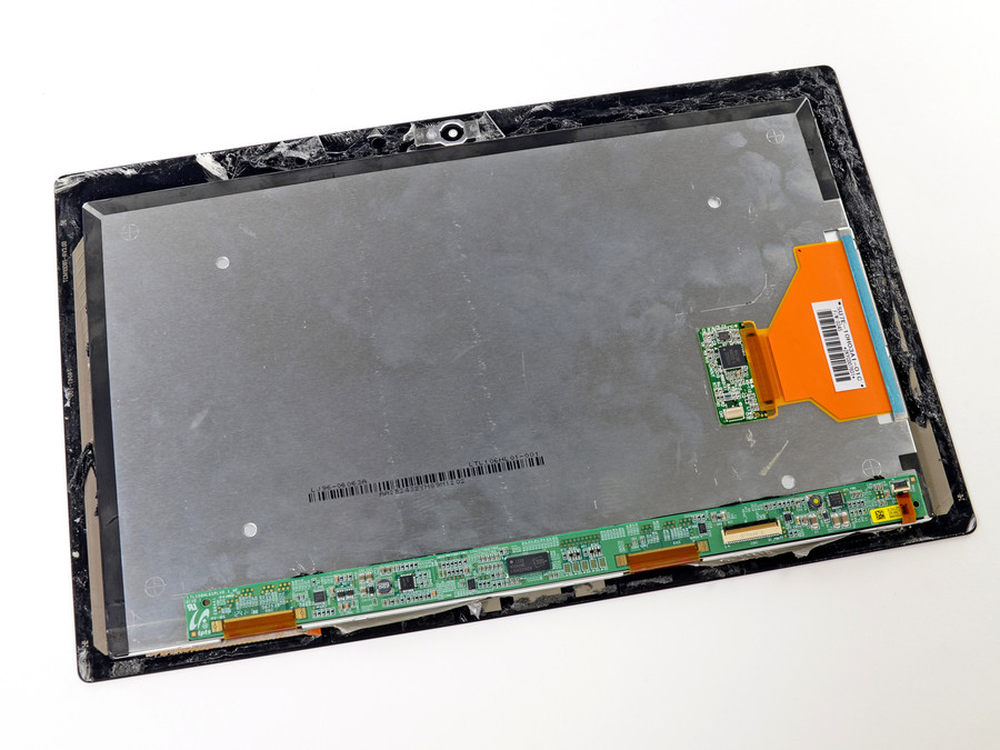

Surface Pro屏幕背面驱动压感笔的是一块Wacom W9002芯片。
10/35

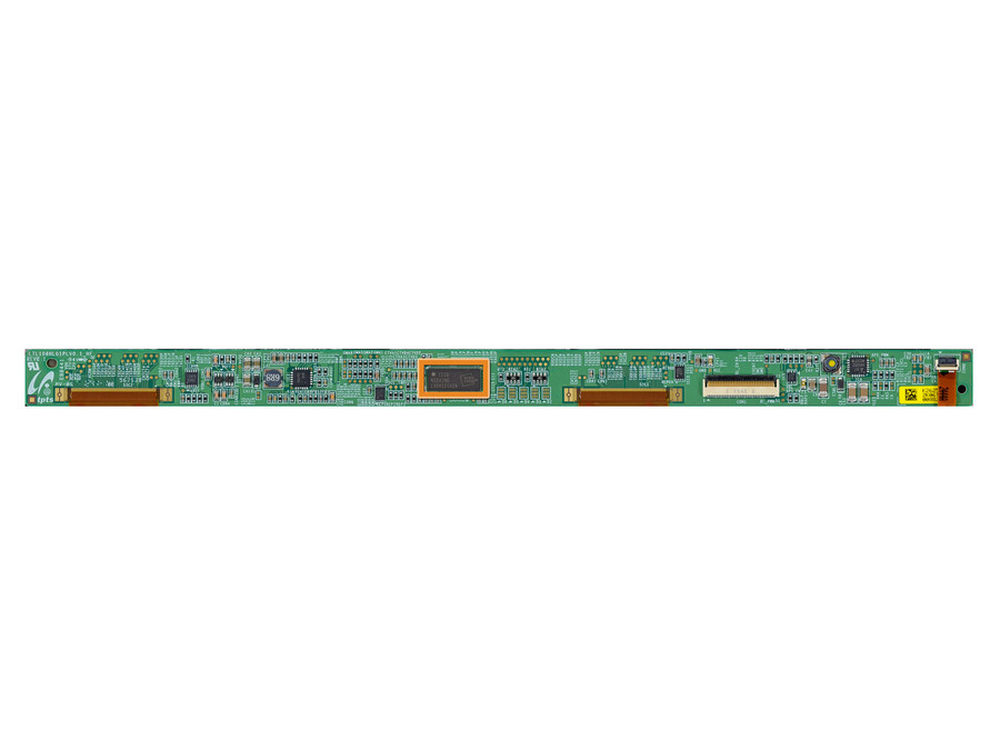

驱动Surface Pro屏幕的是三星WiseView N52A2NE，类似于iPad 2中的模块。
11/35

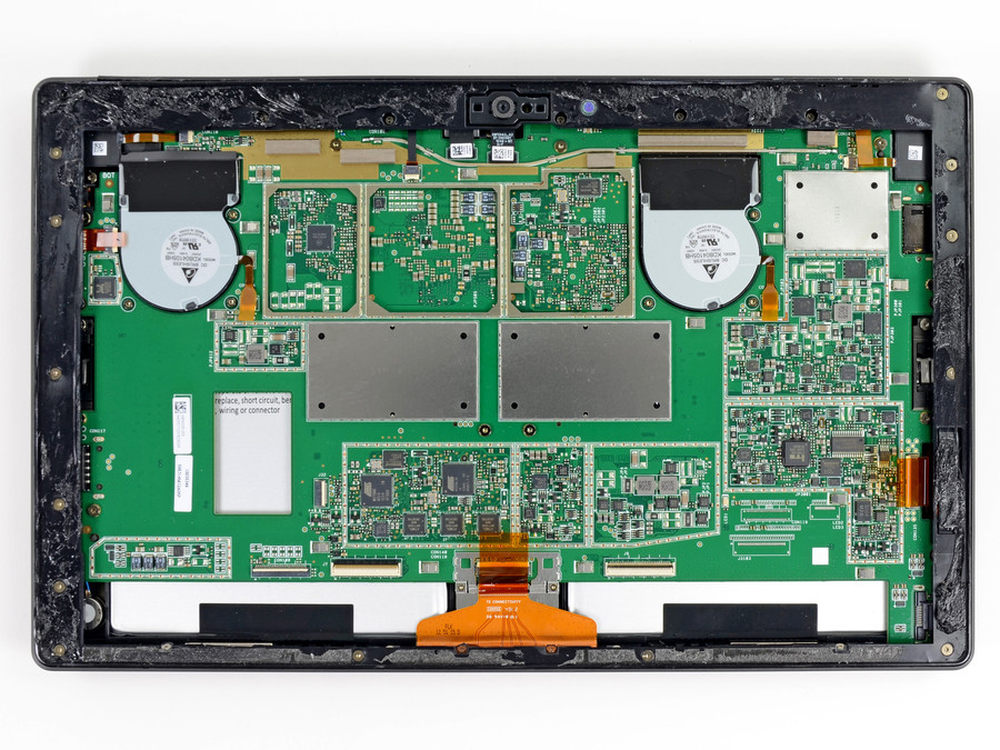

打开主板上的铝板后就可以看到Surface Pro主板的全部构造了，其中两个漩涡风扇特别醒目。
12/35

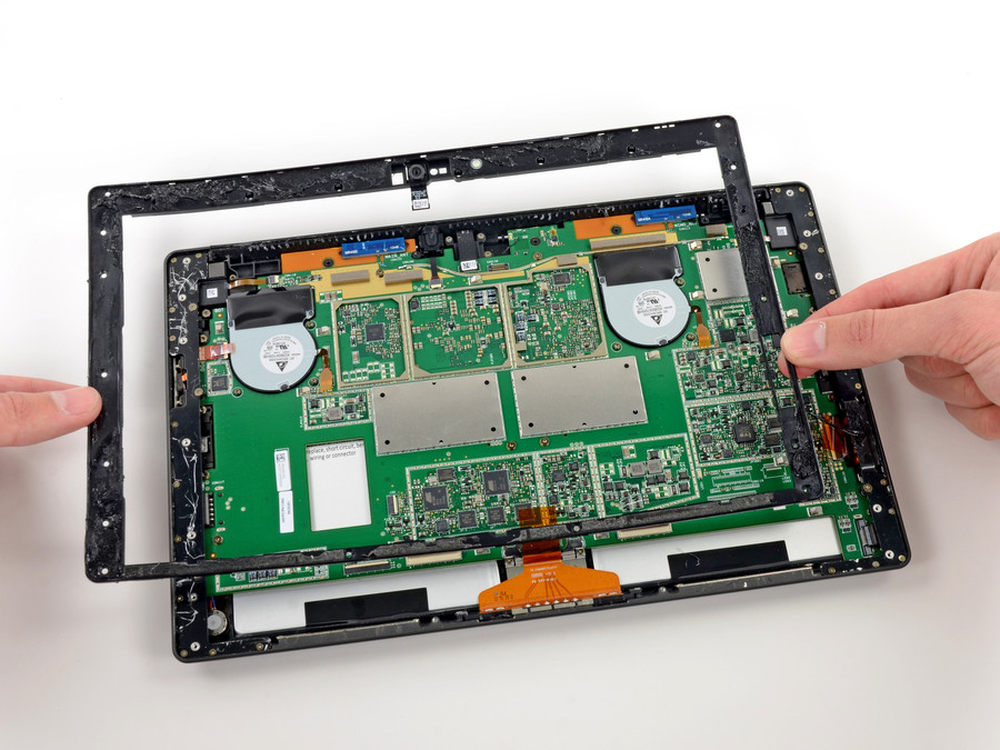

接下来将搭载摄像头和扩展接口的边框和主板分离，这里也需要慢慢来，不然很容易弄坏数据线和接口。
13/35
将边框分离后才能顺利的进行下一步拆解。
14/35

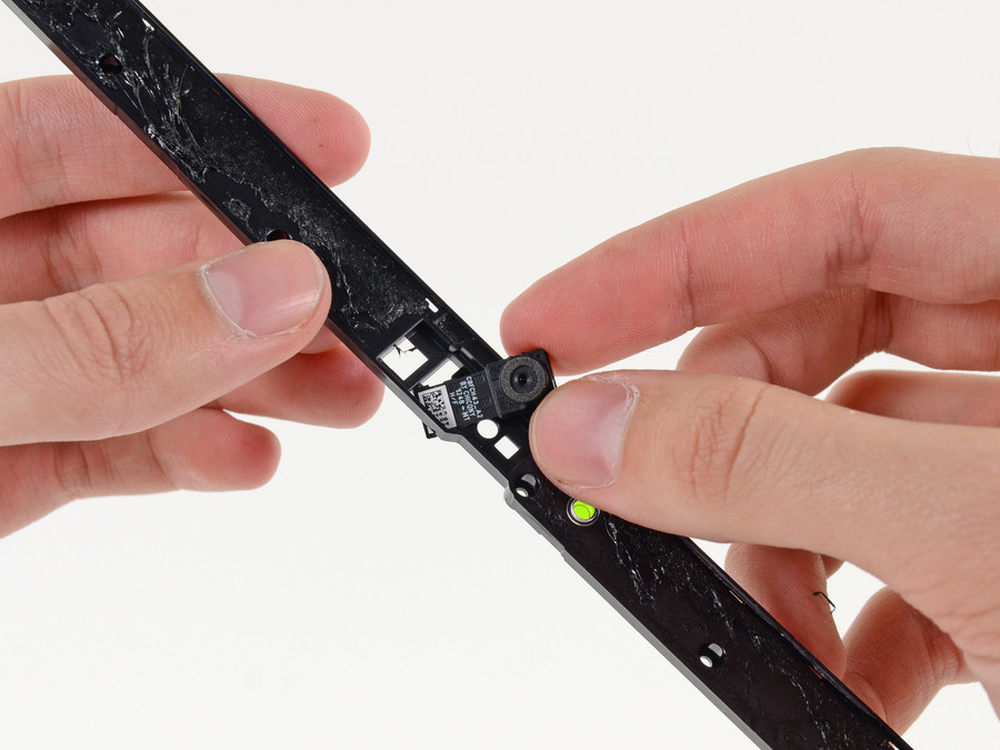

将前置摄像头从边框上取下。
15/35
这枚前置摄像头为720p规格，满足视频对话问题不大，和MacBook Air和ipad的前置摄像头差不多。
16/35

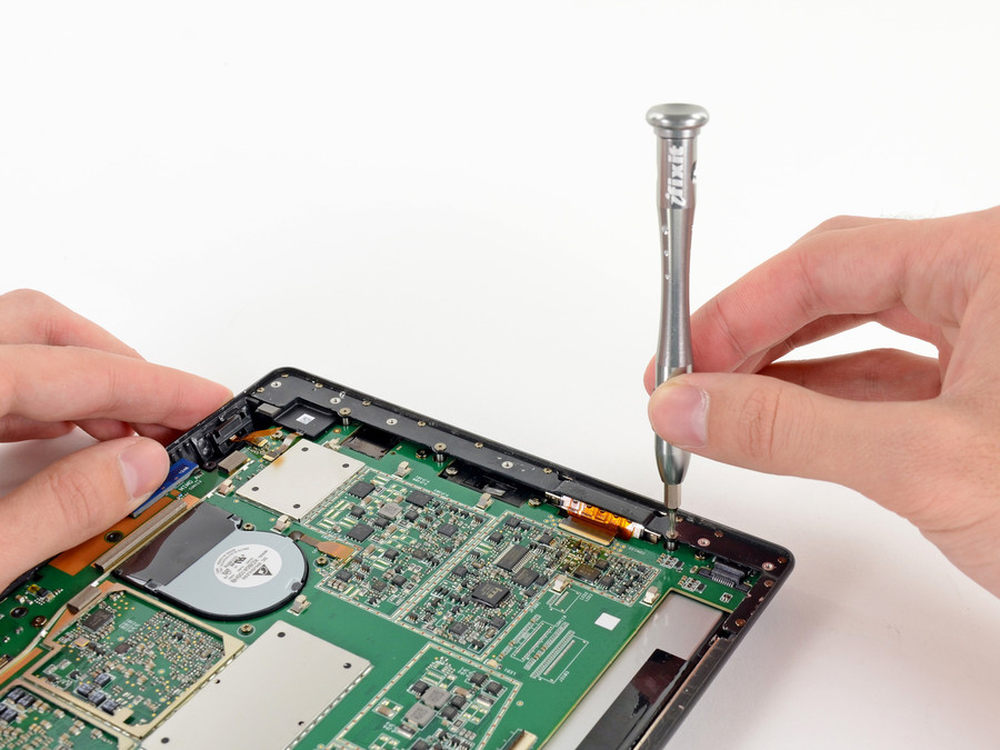

接下来将主板和机身的固定螺丝卸下。
17/35

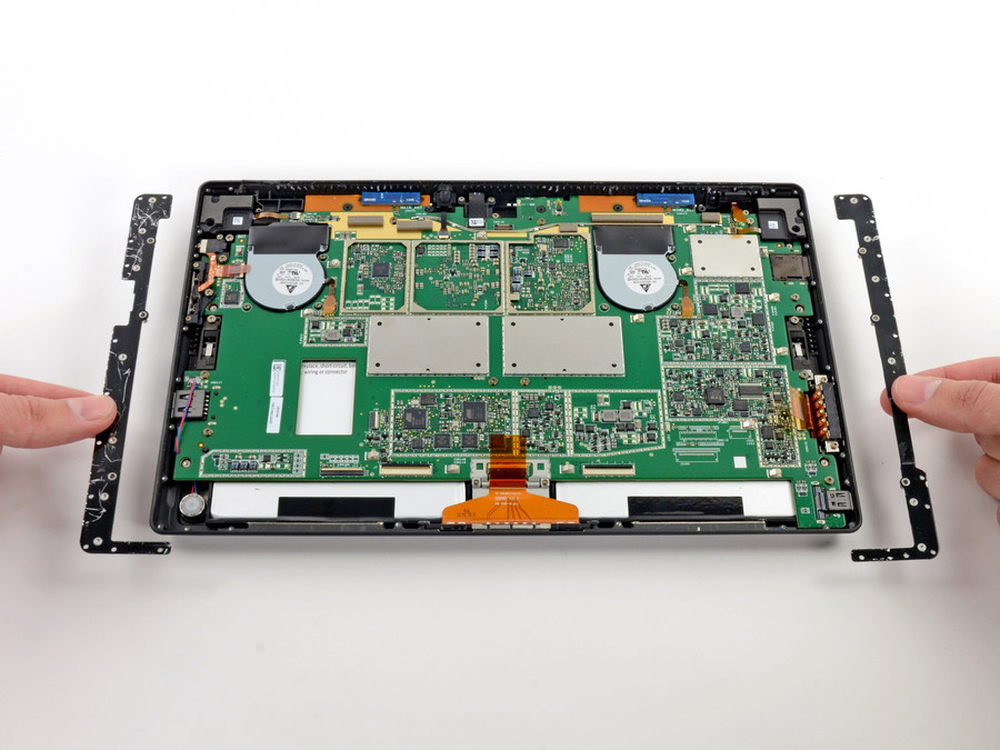

取下机身左右两侧的主板加固连接条。
18/35

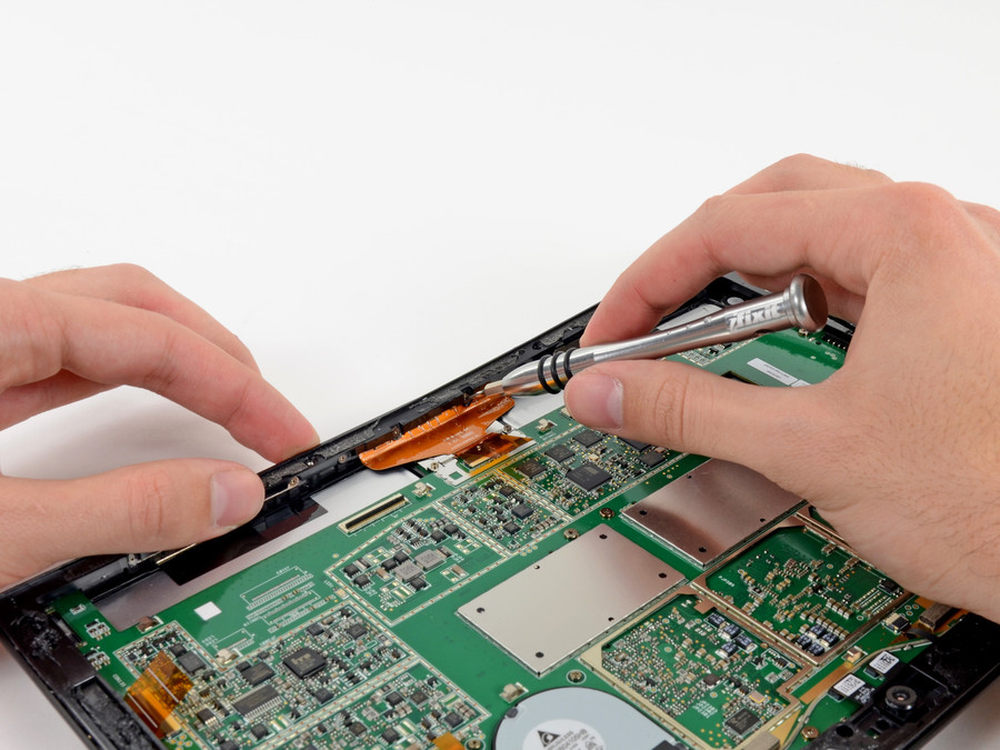

然后开始拆主板和机身上的连接线及扩展接口。
19/35

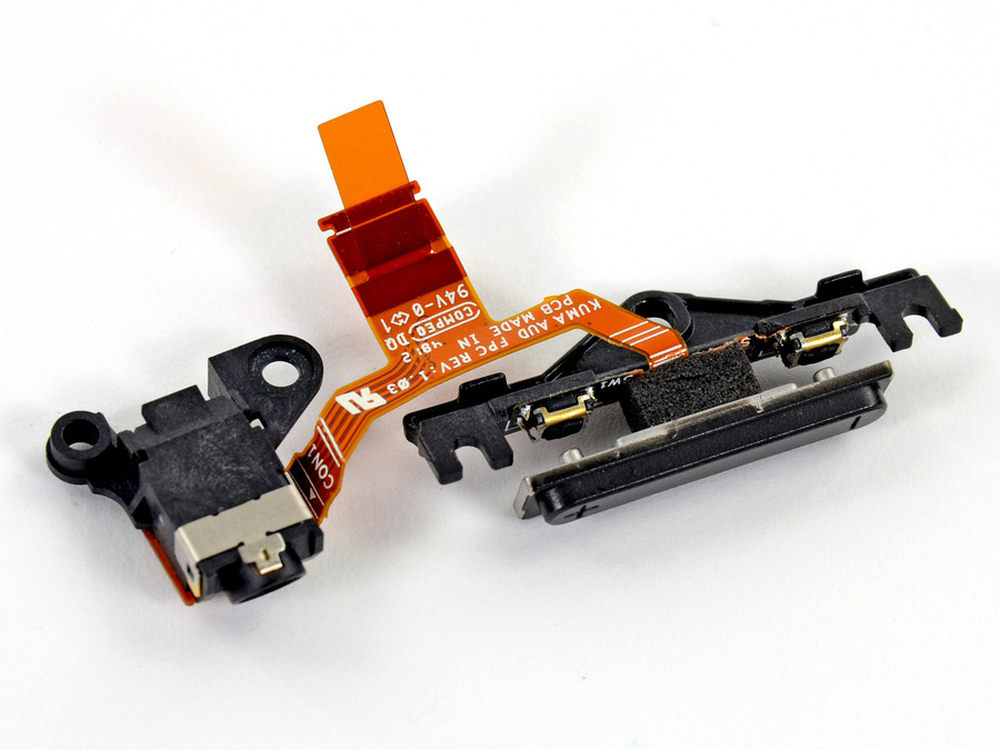

音量按钮和耳机接口是通过数据线连接在一起的，这里拆卸的时候也要非常小心。
20/35

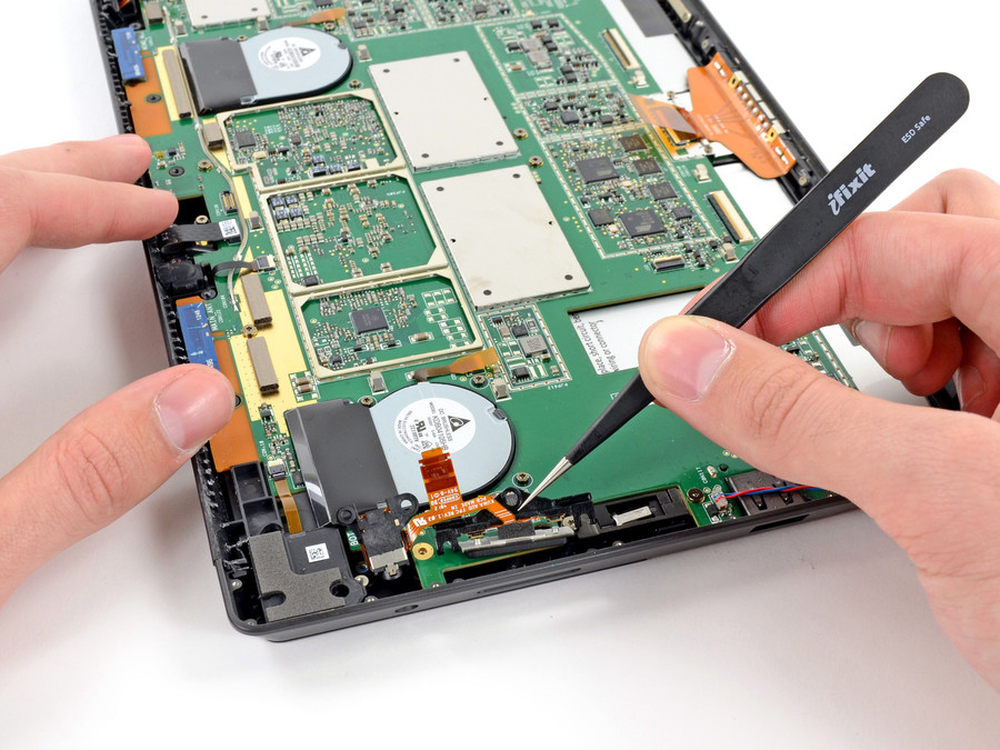

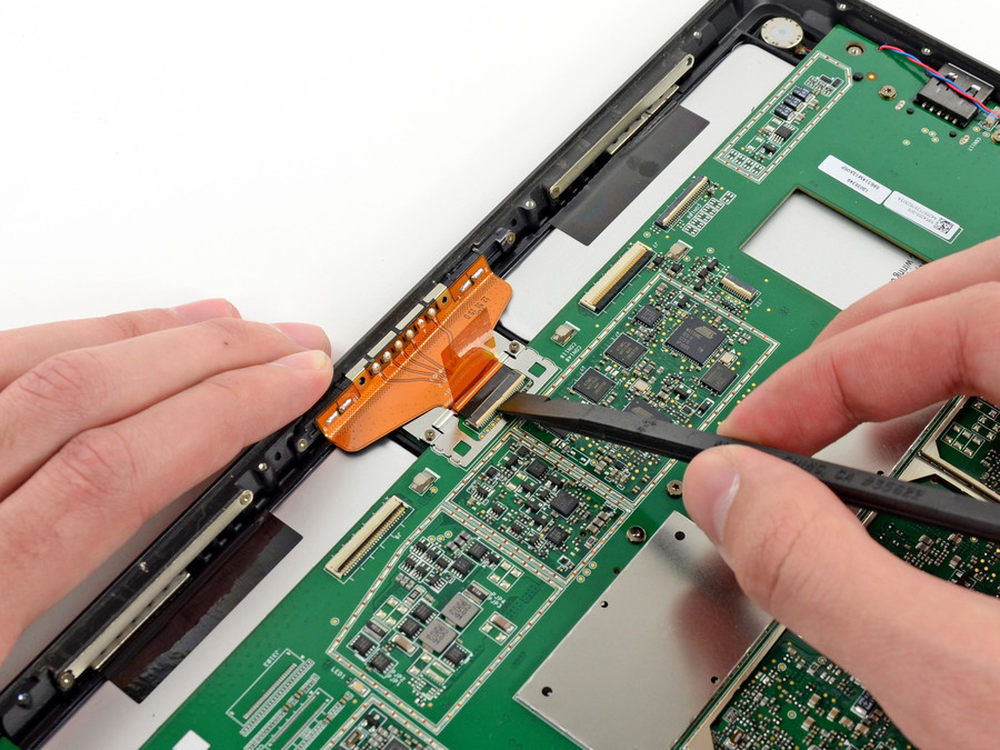

继续拆主板上的排线。
21/35

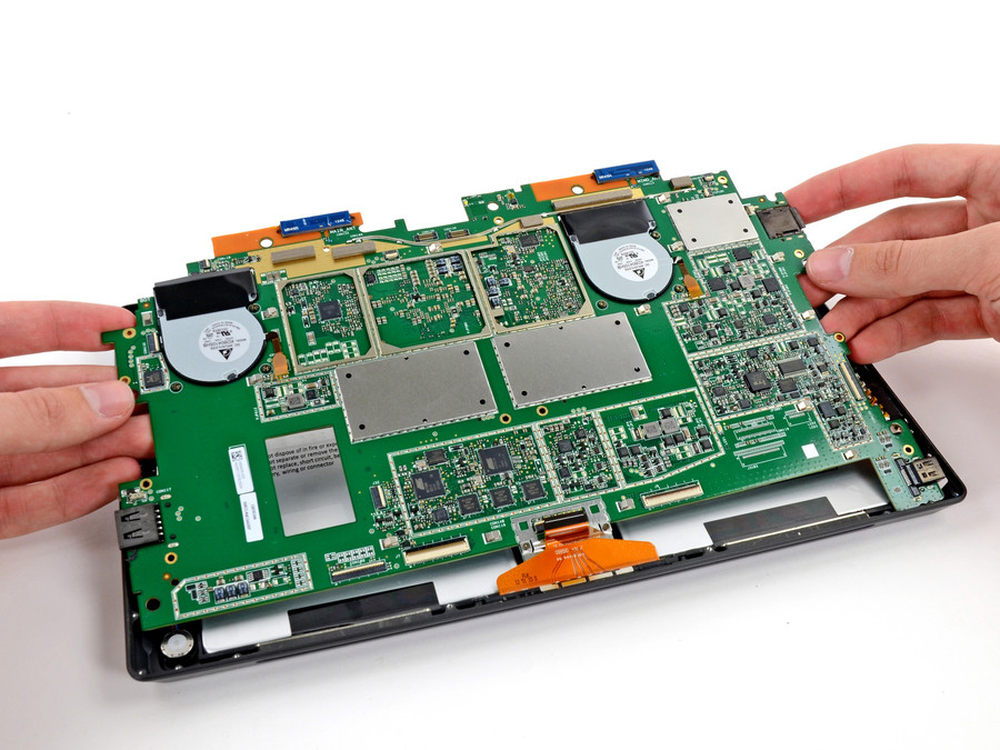

全部连接线都拆除完毕后，Surface Pro的主板就可以完全取下了。
22/35

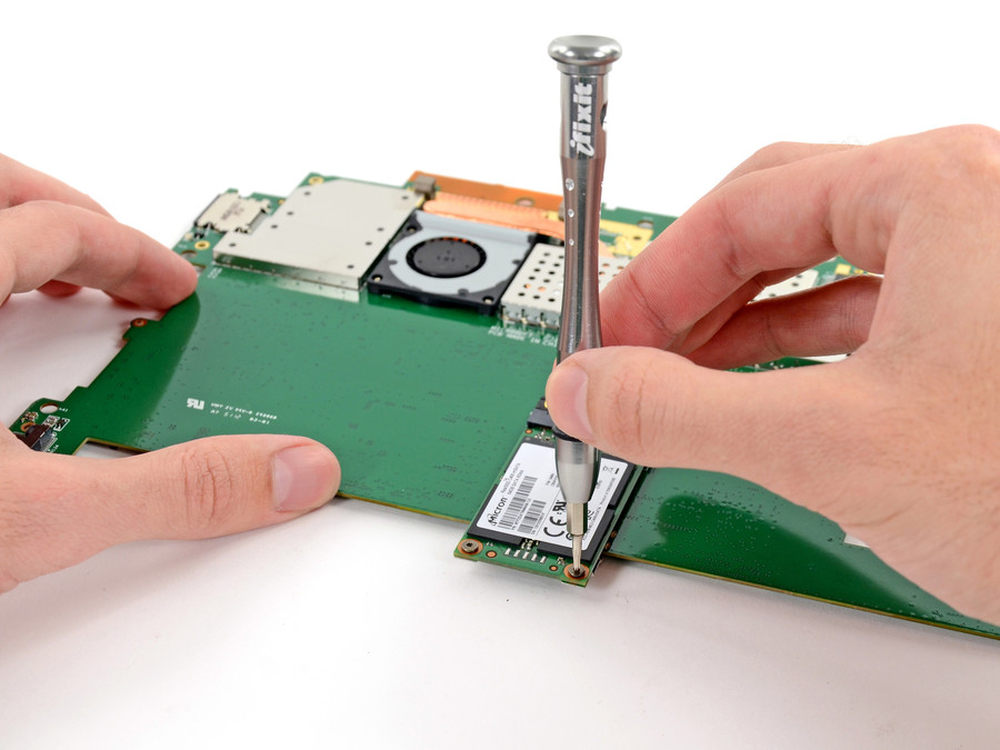

接下来开始拆解SSD固态硬盘。
23/35

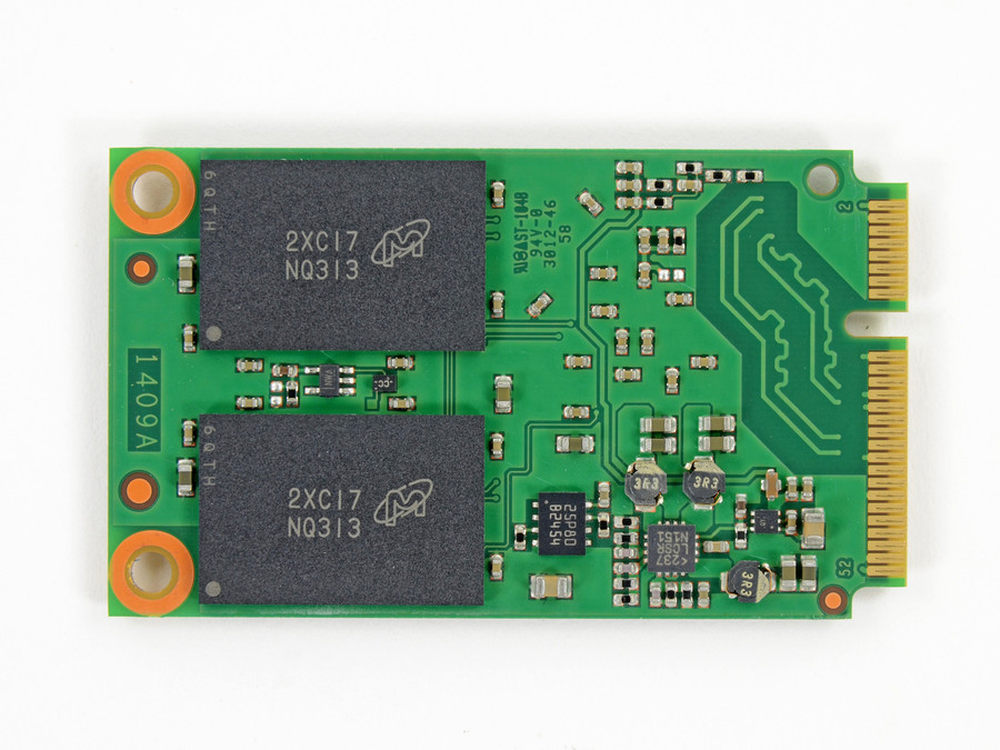

iFixit拆解的是64GB Surface Pro，固态硬盘为Micron RealSSD C400，1.8英寸大小，读取速度 500MB/s，写入速度 95MB/s。
24/35

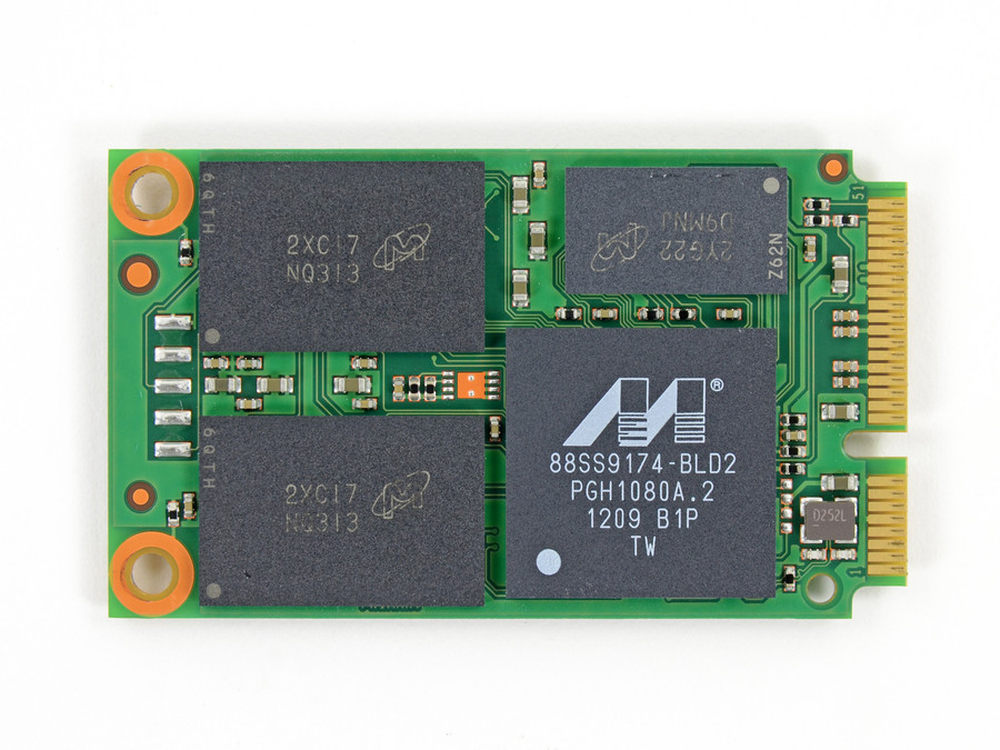

这块固态硬盘使用了一颗Marvell 88SS9174 SSD控制器来保证了闪存芯片的正常工作。
25/35

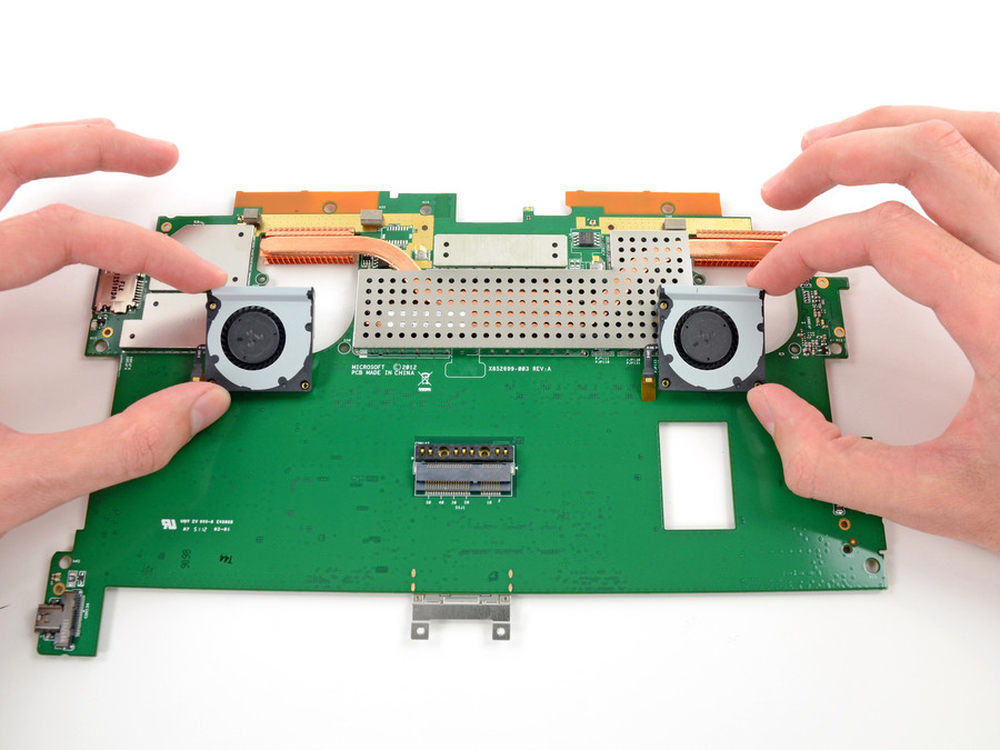

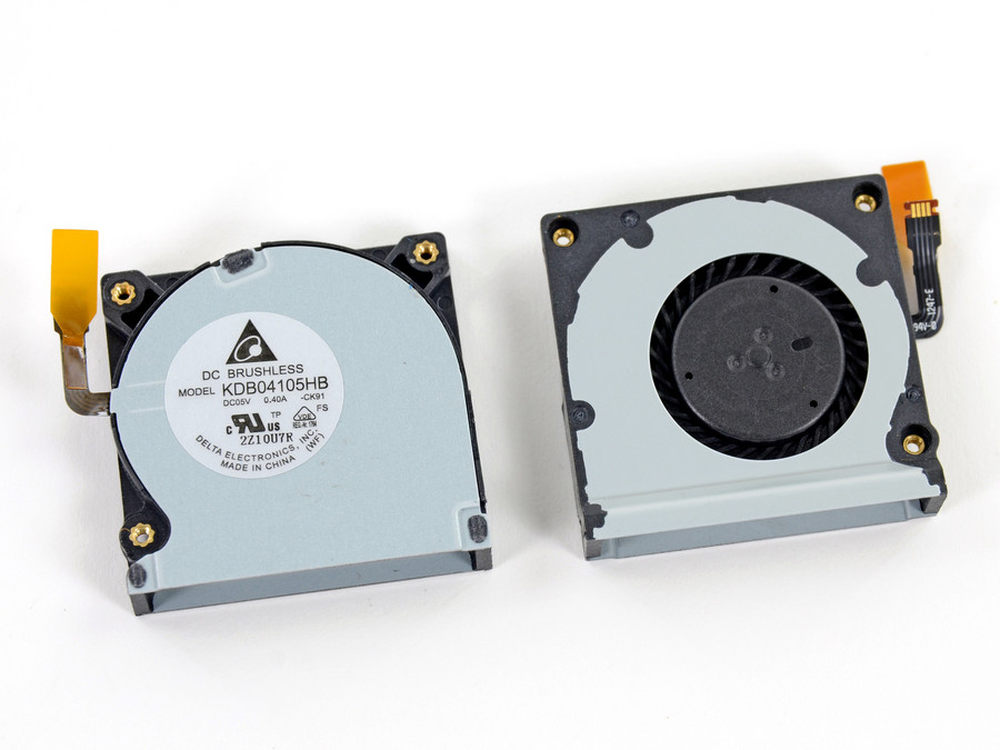

Surface Pro的两枚漩涡风扇尺寸并不大。
Surface Pro风扇和散热的设计也比较独特，会根据设备的持握方向调整散热出风方向，也因为四周的散热槽，使得始终两侧吸入空气，顶部放出热风（避免手握两侧时让手感觉不舒服）。
26/35
两枚漩涡风扇细节做工上还是比较细腻的。
27/35

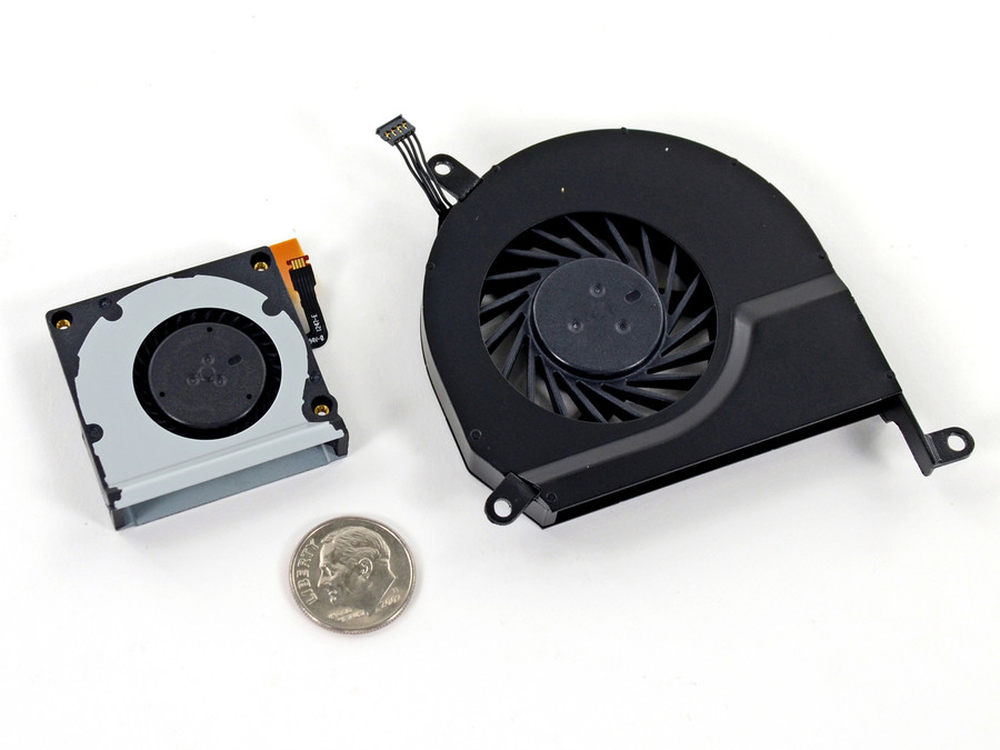

和传统尺寸笔记本风扇及硬币对比大小。
28/35

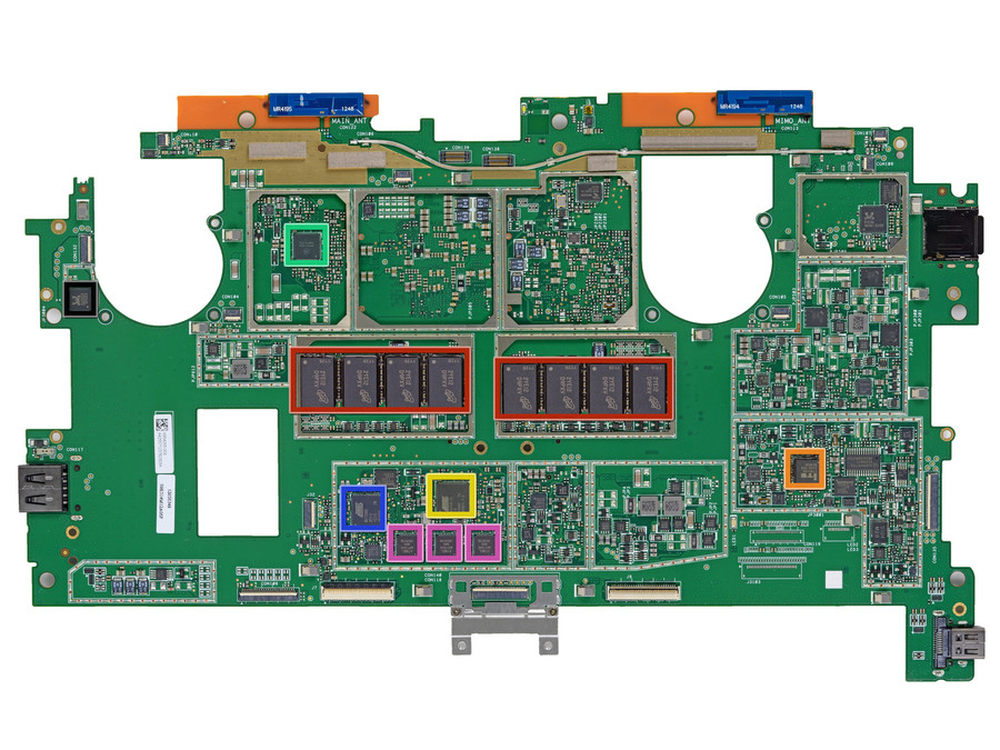

主板正面芯片：
红色：8x Micron 2LEI2 D9PXV 4GB RAM
橙色：Integrated Technology Express IT8519G
黄色：Atmel UC256l3U 256KB Flash、32位AVR微控制器
绿色：ON NCP6132A三相相位控制器
蓝色：Atmel MXT1386E触屏控制器
粉色：3x Atmel MXT154E触屏控制器
黑色：Realtek ALC3230音频编解码器
29/35

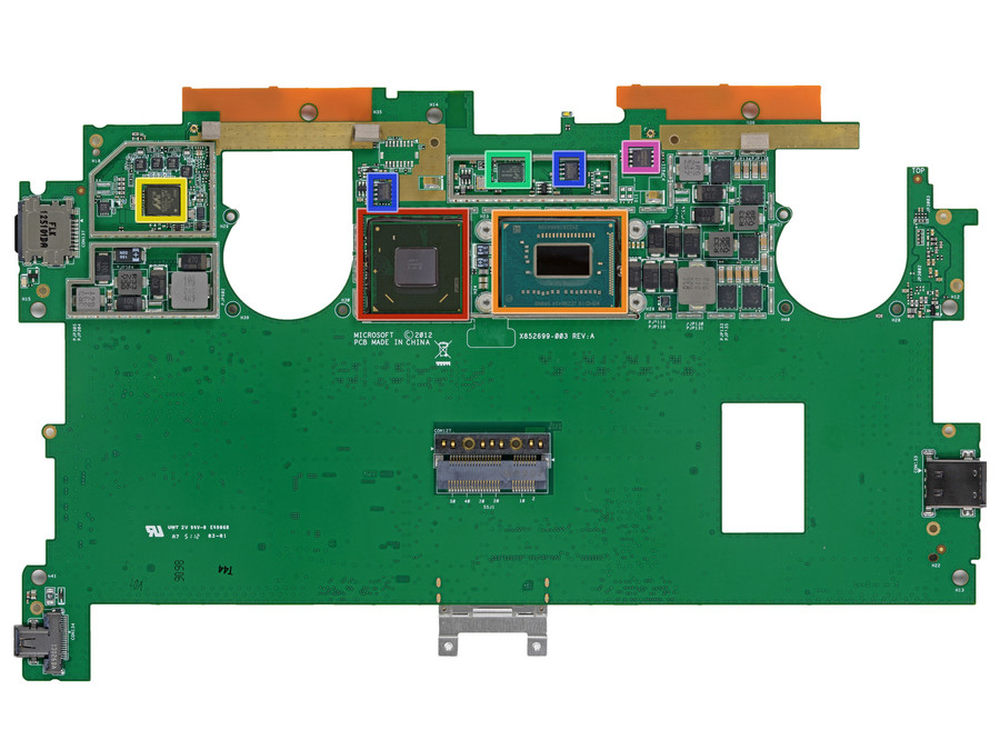

主板背面芯片：
红色：Intel Mobile HM77 Express芯片组
橙色：Intel Core i5-3317U处理器
黄色：Marvell Avastar 88W8797无线/蓝牙/FM Radio 控制器
绿色：Novatek NT96132QG46
蓝色：2x Winbond 25X05CL Serial Flash
粉色：Winbond 25Q64FV Serial Flash
30/35

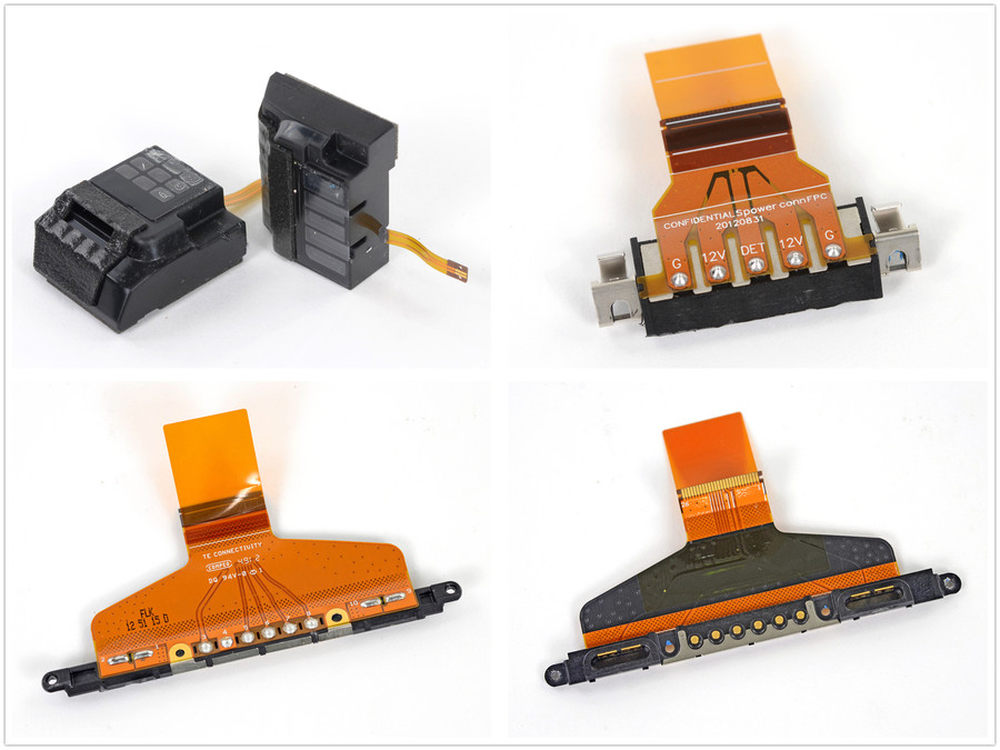

立体声扬声器、电源连接器和键盘连接器正反面细节，其中电源连接器清楚标签每个引脚的参数。
31/35

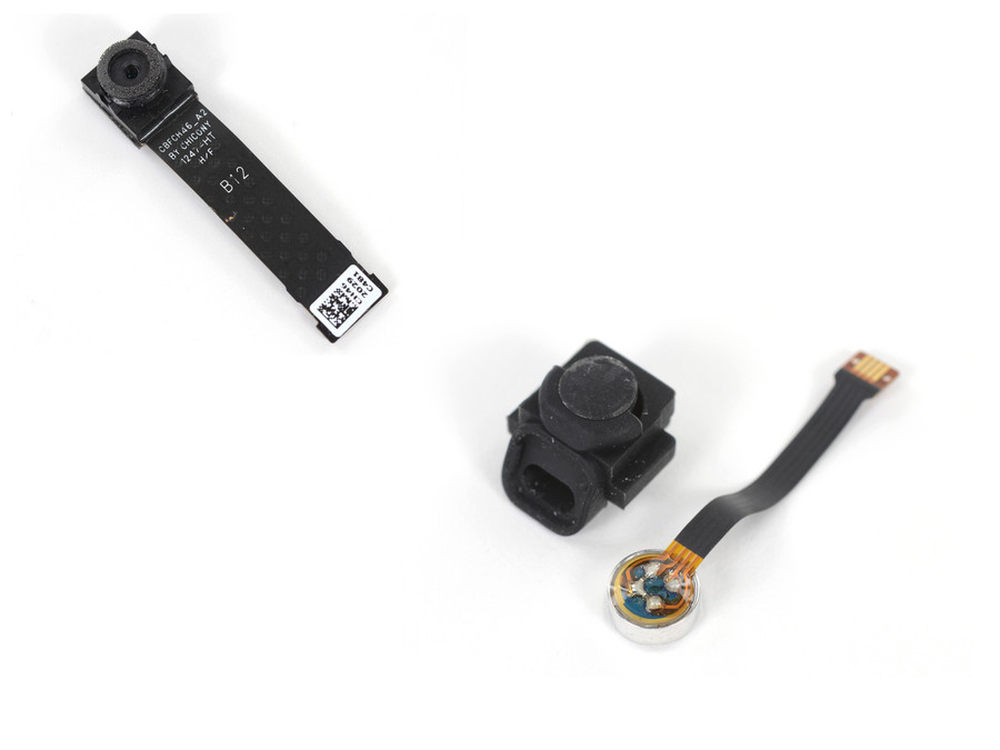

带减噪胶垫麦克风和后置摄像头细节，其中后置摄像头的分辨率为720p，和前置摄像头规格一样，用来拍照明显力不从心。
32/35

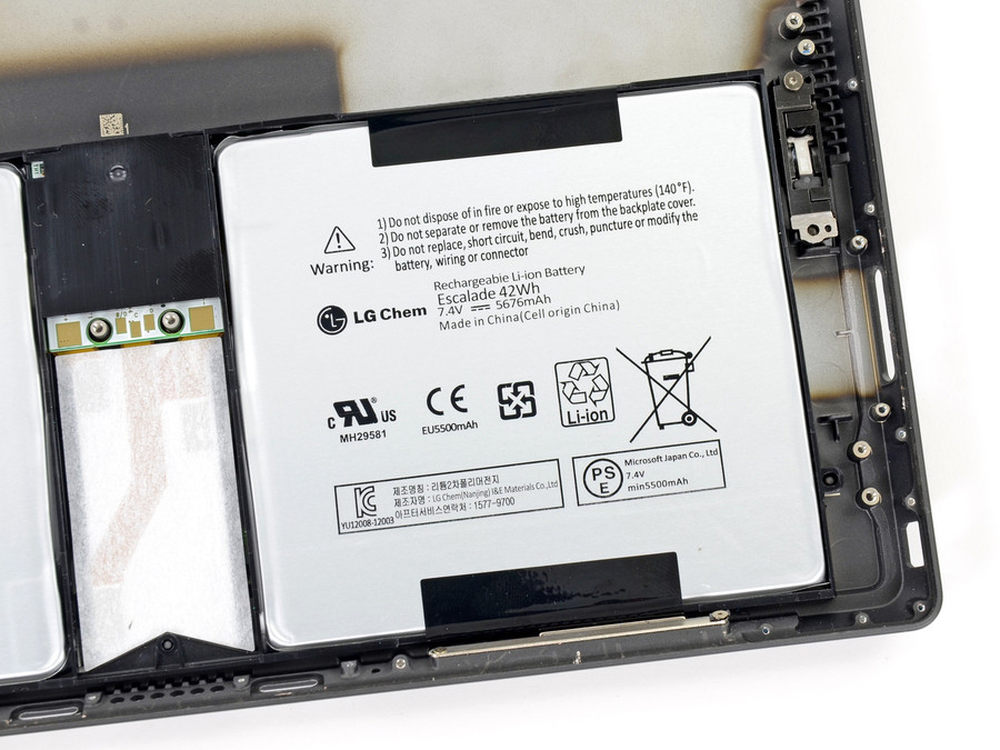

微软Surface Pro的锂电池来自LG，规格为5676mAh、7.4V，这块电池可供Surface Pro使用约4 ~5小时。
33/35
Surface Pro电池并非焊接在主板上，因此如果你要更换电池的话还是需要将整个后盖拆开再组装。
34/35

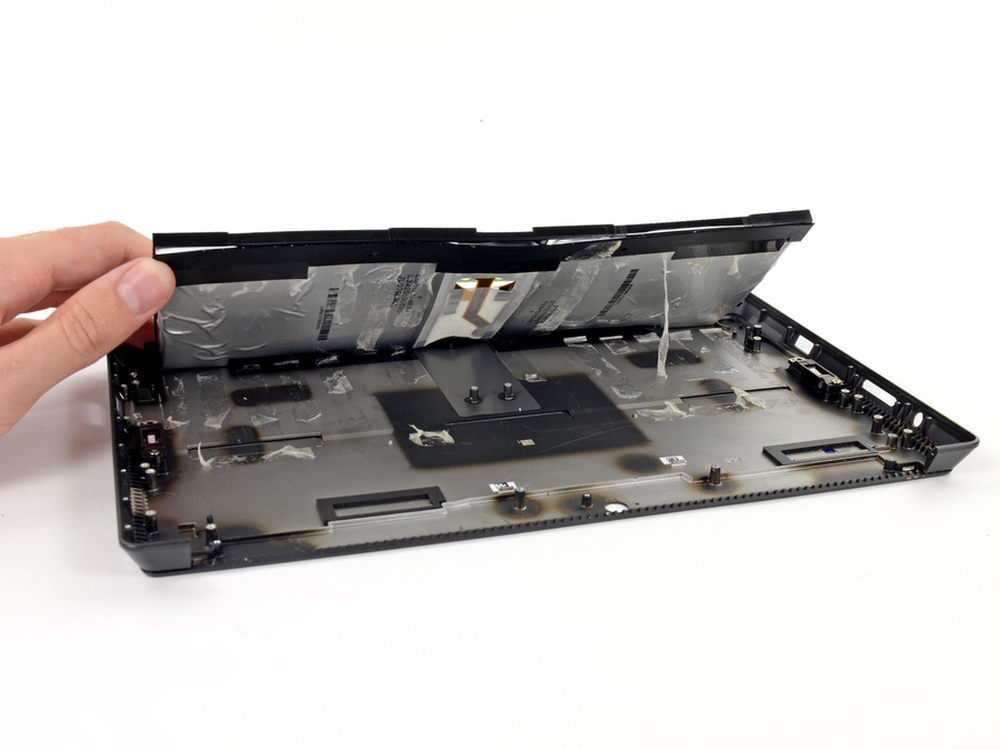

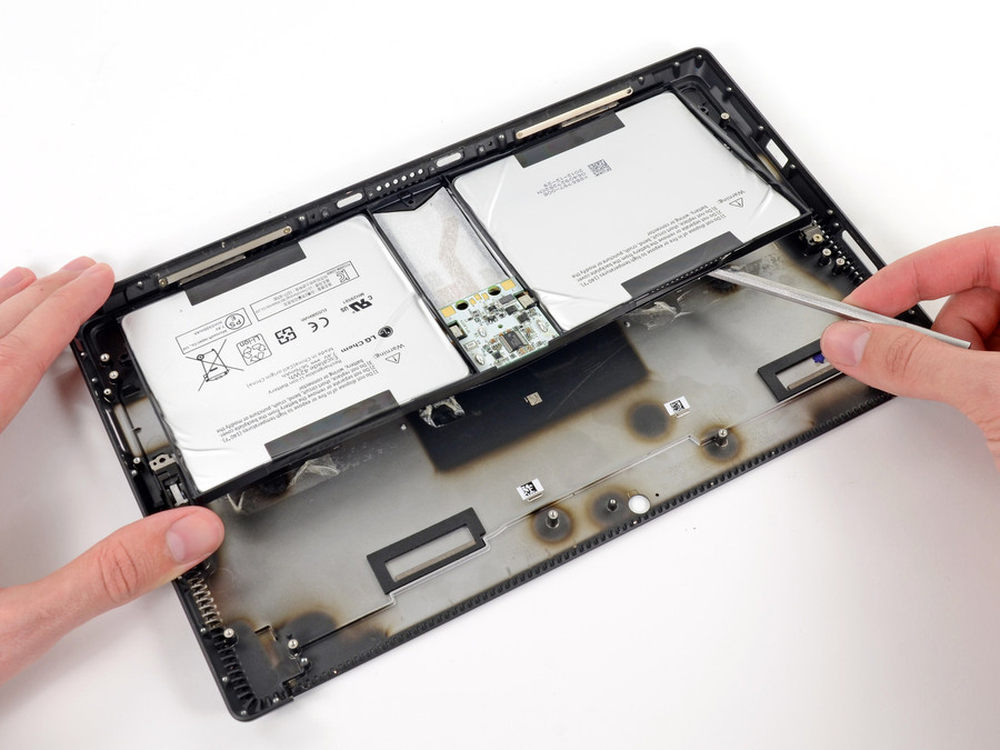

锂电池下方同样有大量的双面粘合胶带。
35/35

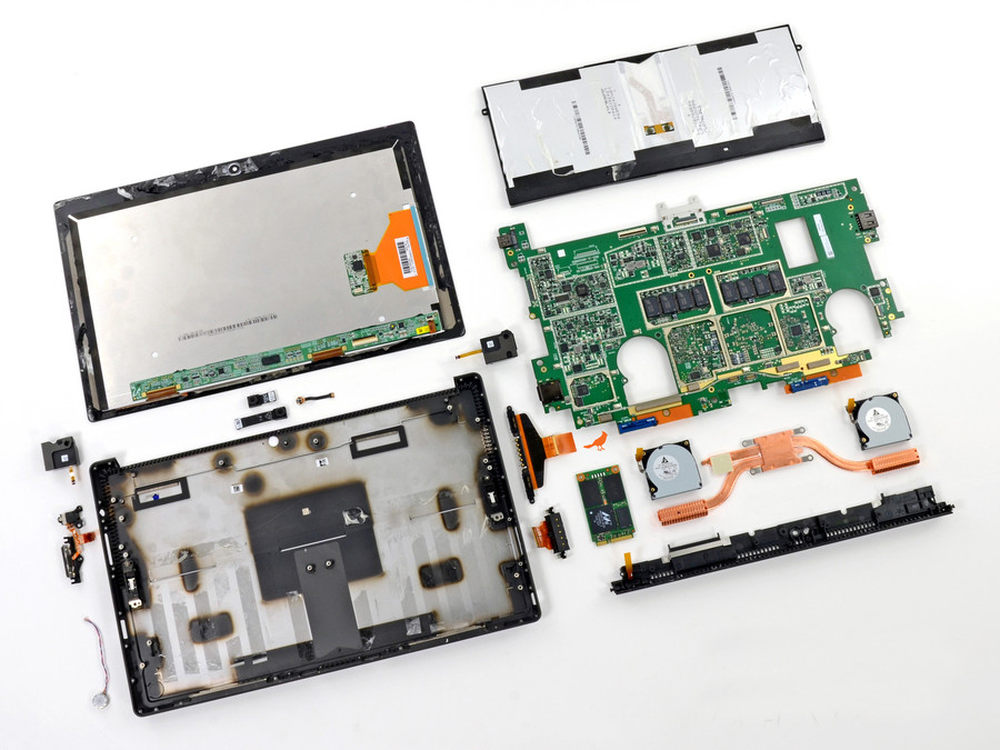

iFixit最终认为Surface Pro的可维修性仅为为1分（满分10分为最容易维修，1分为最难维修，Surface RT为4分），这意味着即便你擅长拆装设备，也可能无法顺利维修和更换硬件，普通消费者请慎重处理。
