宇宙最强显卡诞生！ 华硕ARES II开箱
1/22
为了寻求性能上的制高点，显卡厂商AMD、NVIDIA不断借助新的工艺和架构间图形性能一步步提升，在一个固定的节点上，要想获得性能上的提升就不是那么容易了，于是像Radoen HD 4870 x2、GeForce GTX 295、Radoen HD 5970、Radoen HD 6990、GeForce GTX 590、GeForce GTX 690接连横空出世，面对GeForce GTX 690长期统治卡皇制高点，AMD期待已久的Radoen HD 7990一直未曾谋面。
就在去年年底迪兰、华硕相继发布了旗下非公版双芯Tahiti方案，继迪兰Radoen HD 7990 Devil13后，华硕ARES II也来到了评测室，产品集成了ARES I代的ROG规格用料设计，默认频率全面超越单芯Radeon HD 7970，卡皇回归势不可挡。
2/22
外包装盒一览，依旧采用了ROG系列的红黑配色方案，寓意顶级设计。
3/22
拆开外包装，就可以看到密码箱了，彰显出内藏物品的贵重。
4/22

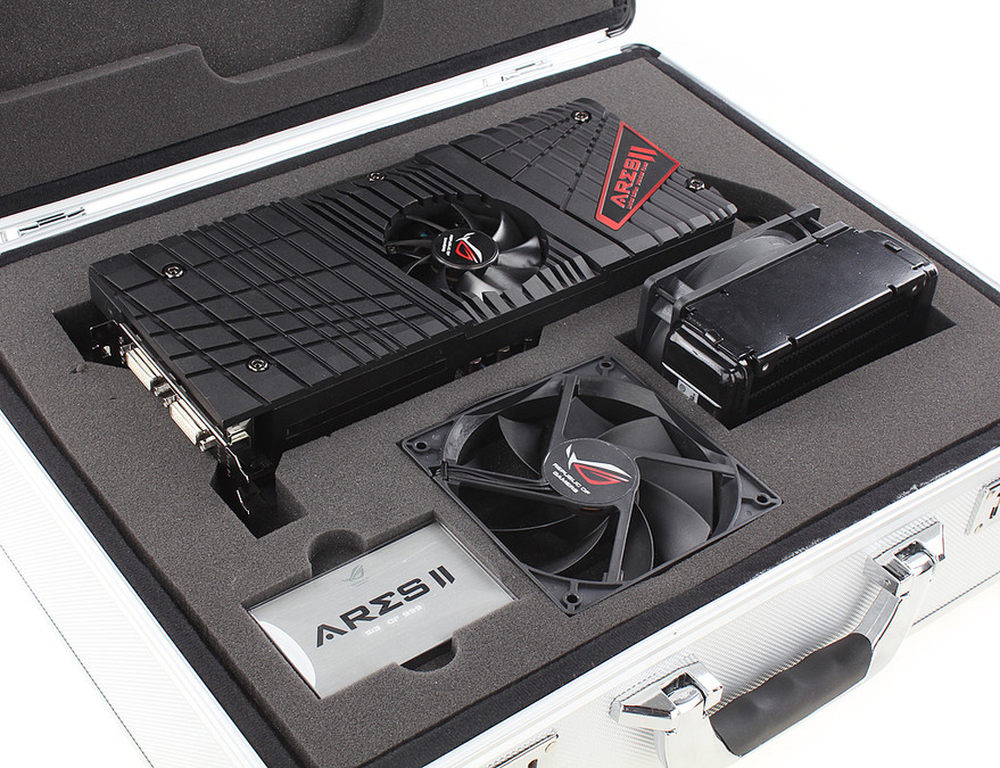

左右拉杆侧滑后就可以打开密码箱，ARES II显卡跃然于眼前。
5/22

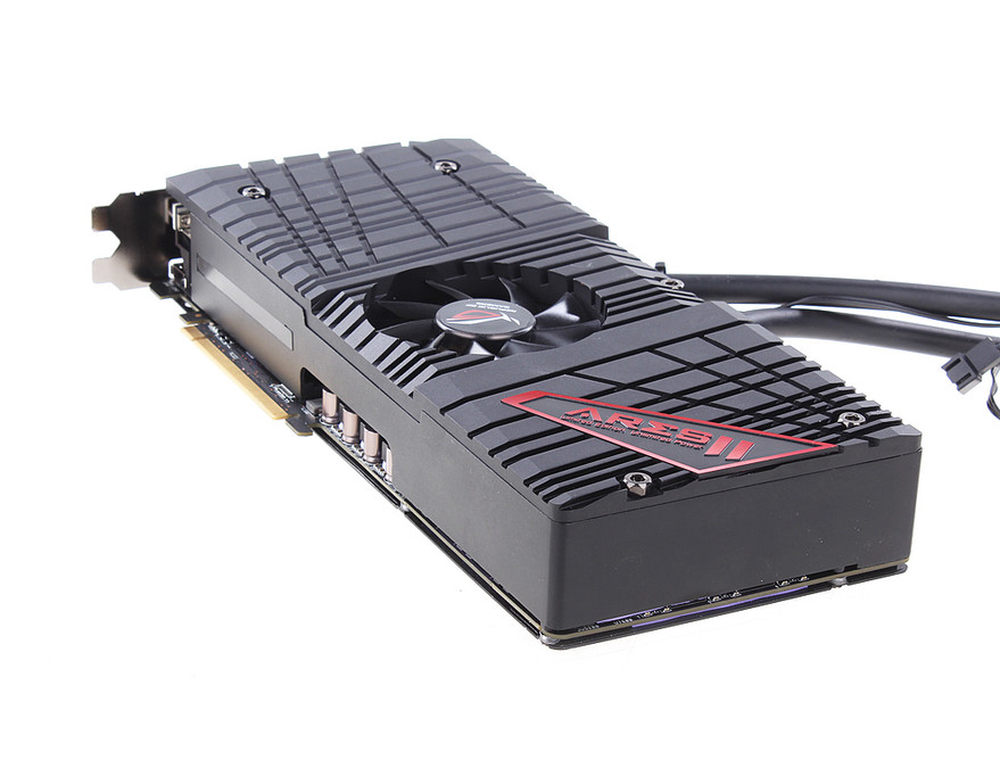

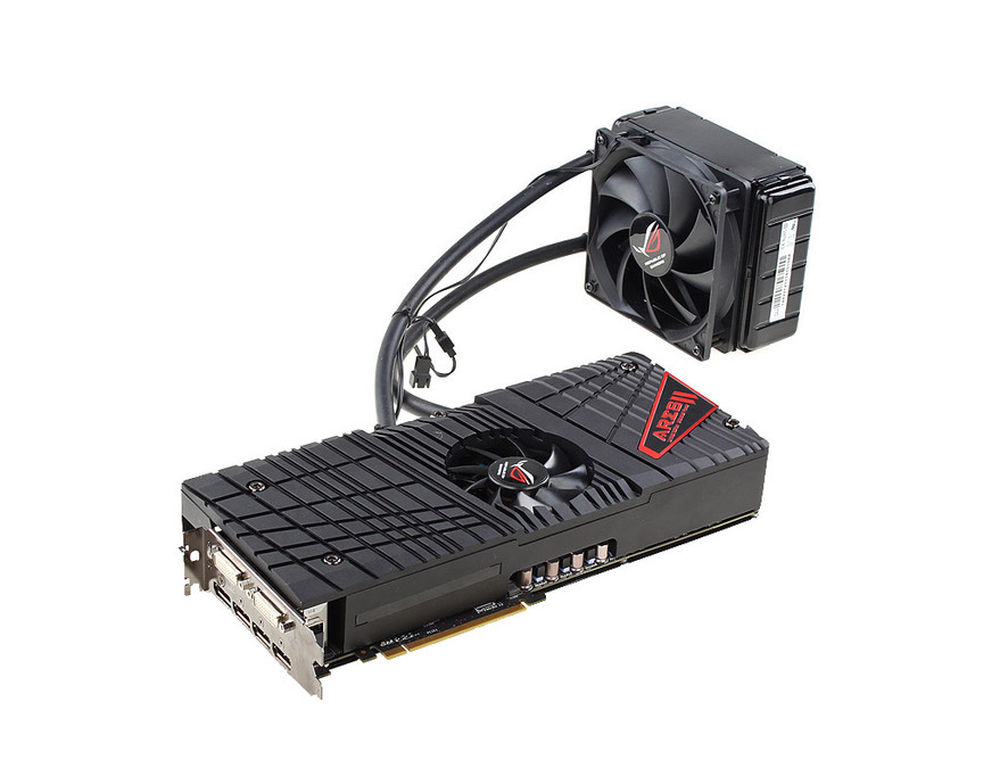

ARES II首次采用了水冷散热，以应对高频双核心的发热量。
6/22

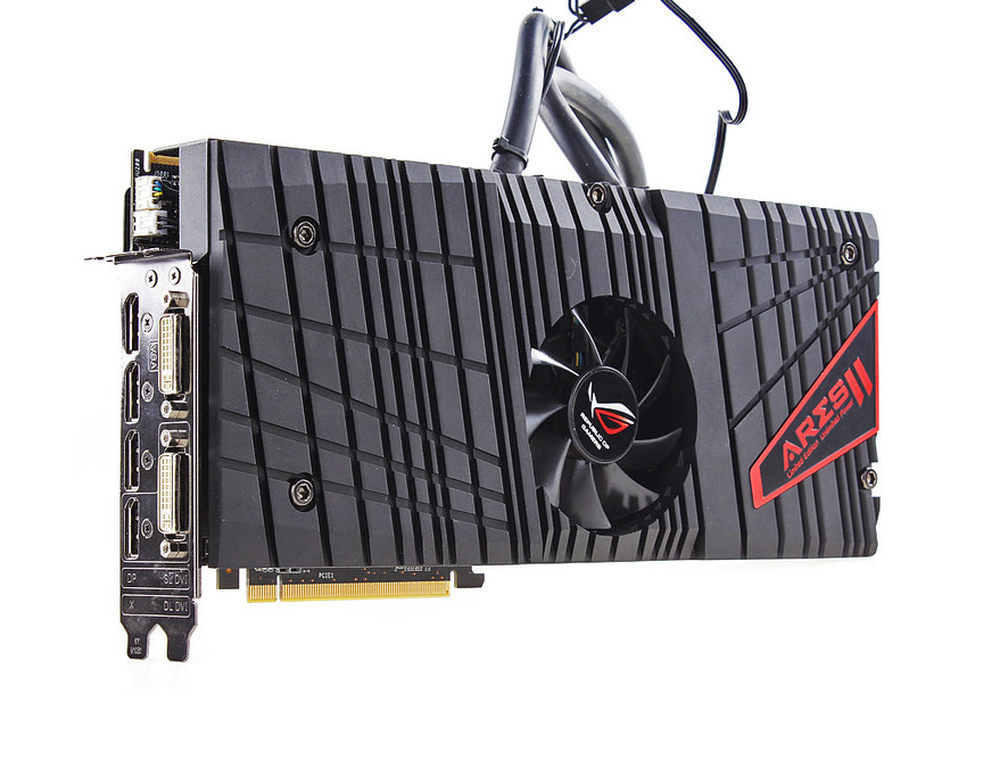

除了核心部位的水冷散热，供电以及PCI-E桥接芯片等采用了风冷散热方式，核心、供电分离的散热设计，确保散热更高效。
7/22
ARES II Logo镂刻在显卡的尾部，鲜红的配色使得更加醒目。
8/22

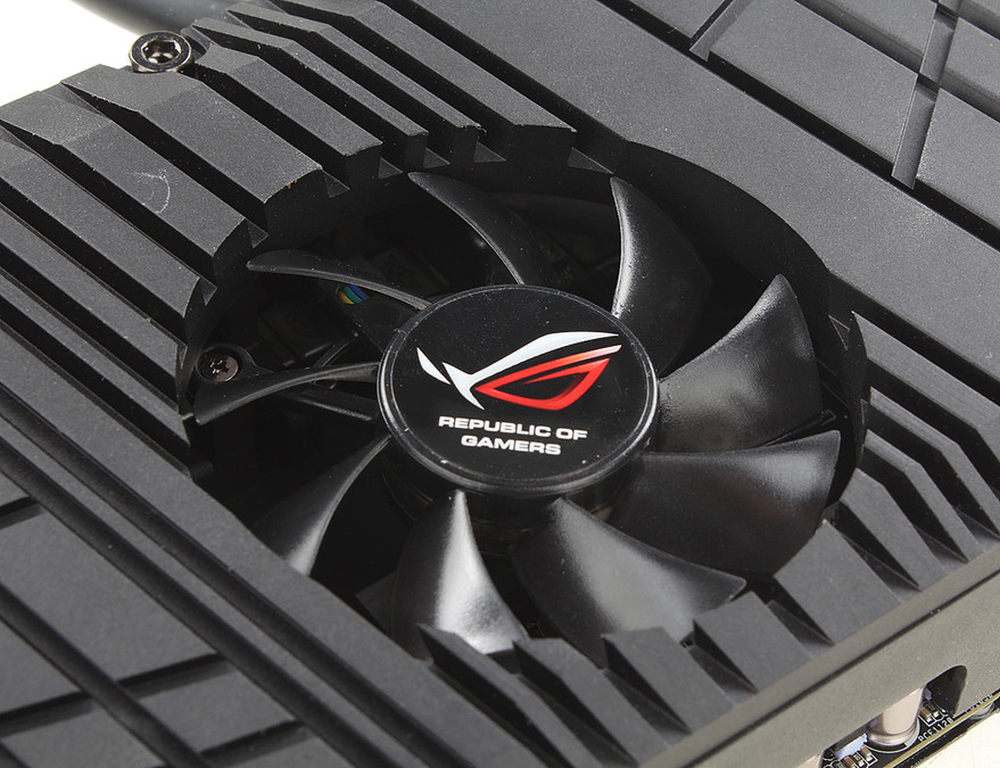

Republic Of Game Logo张贴在风冷散热风扇轴承上，代表ARES II属于顶级的ROG系列产品。
9/22

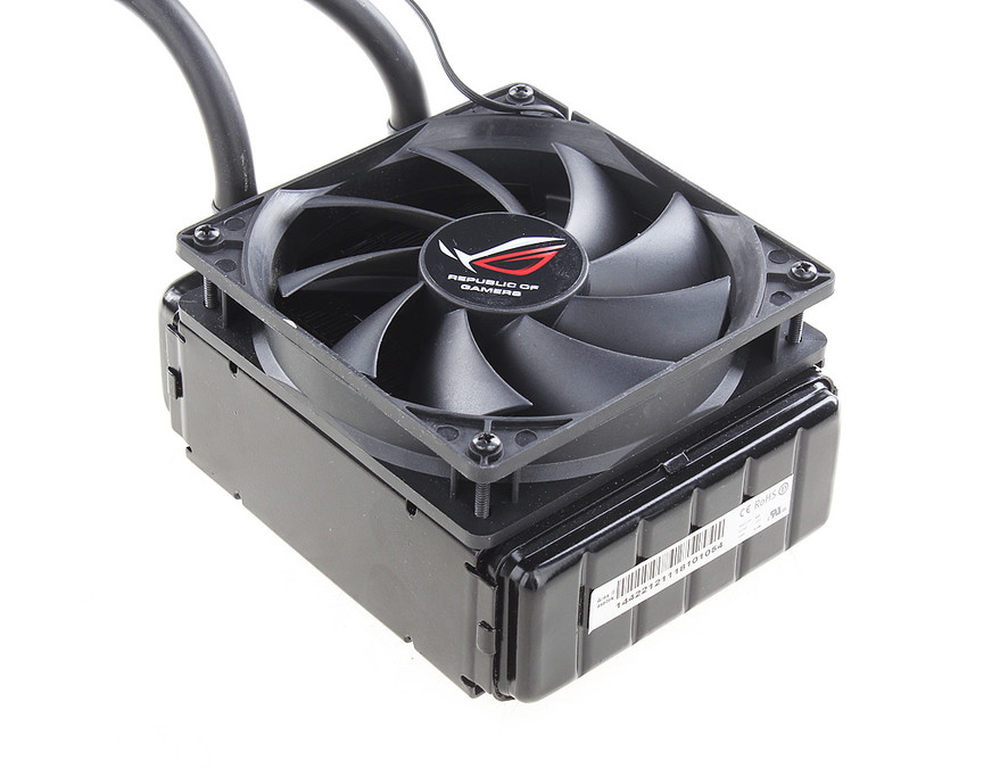

水冷排规格为120mm，正反面配备两枚120mm风扇散热。
10/22

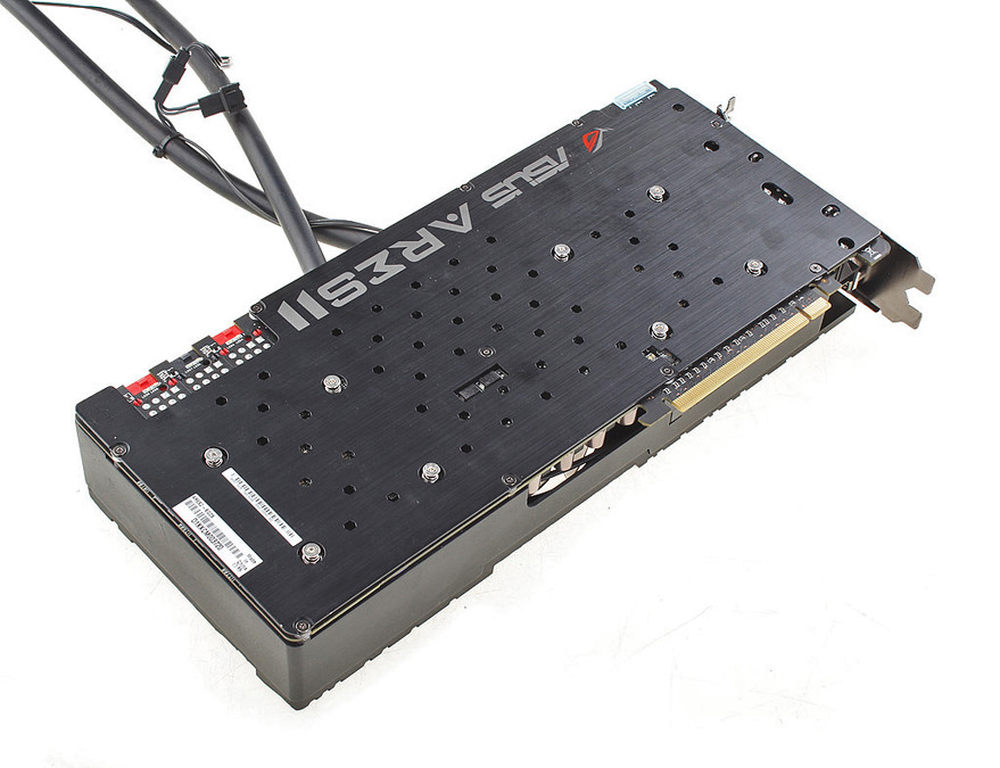

全覆盖PCB背板，确保显卡稳固的同时，也加强了散热效果。
11/22

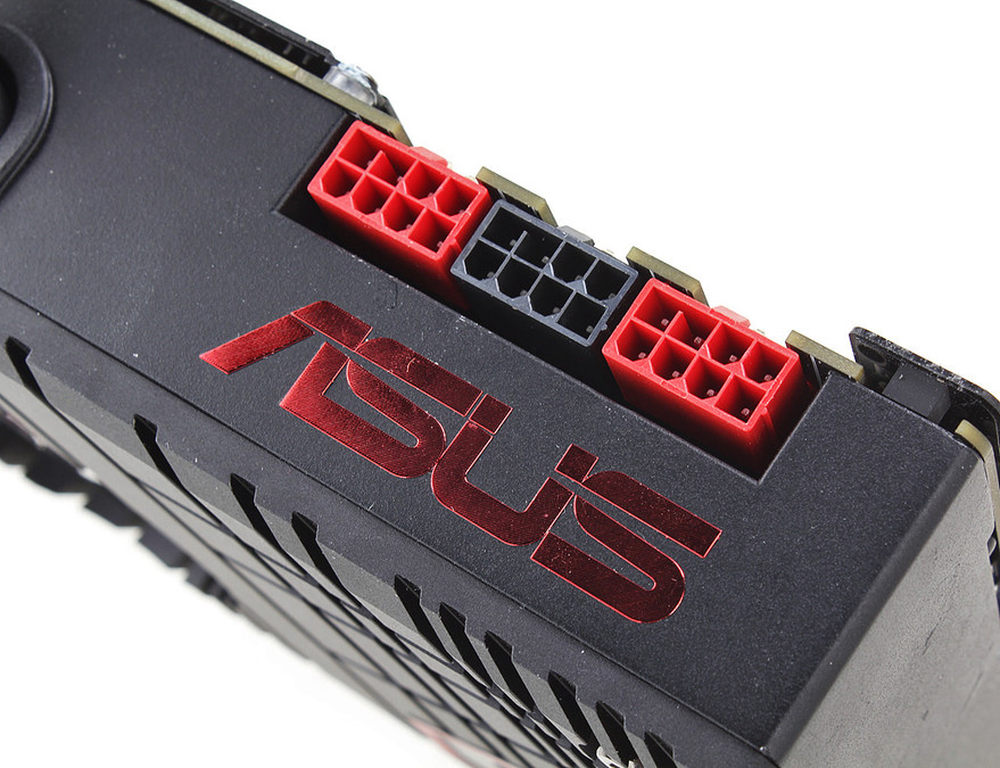

由于显卡集成了两个Tahiti GPU核心，并且大幅超频，显卡配备了多达3个8pin PCI-E供电接口，也为显卡的超频预留了空间。
12/22

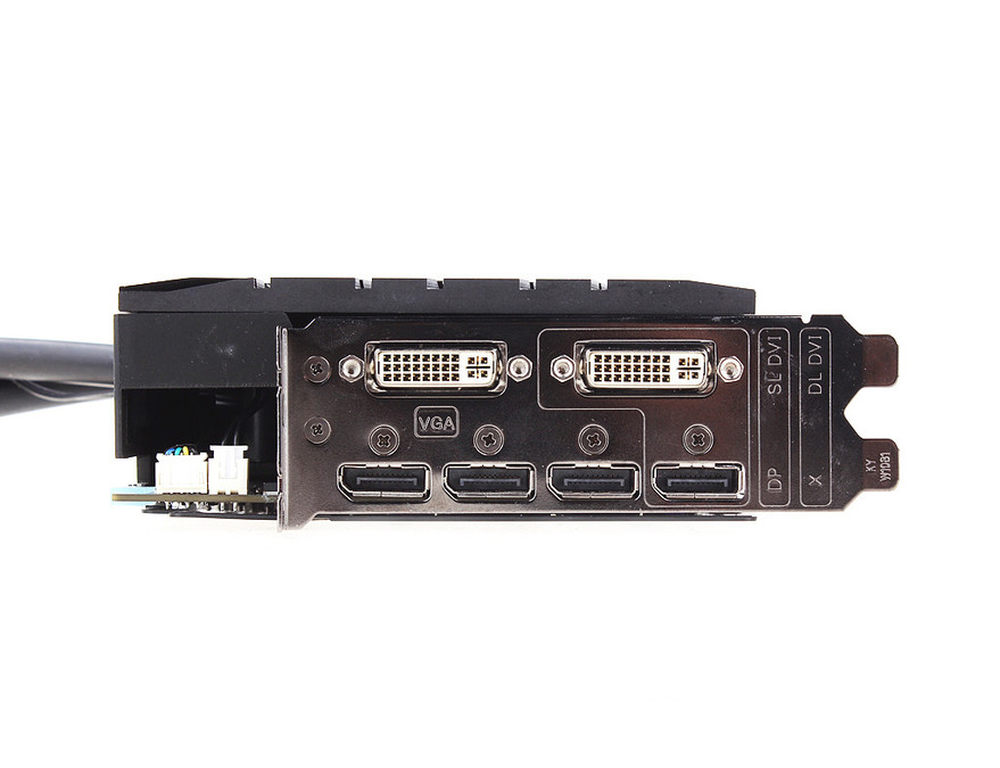

显示输出接口方面，ARES II配备了2个DVI接口和4个DisplayPort接口，完美支持Eyefinity多屏扩展。
13/22

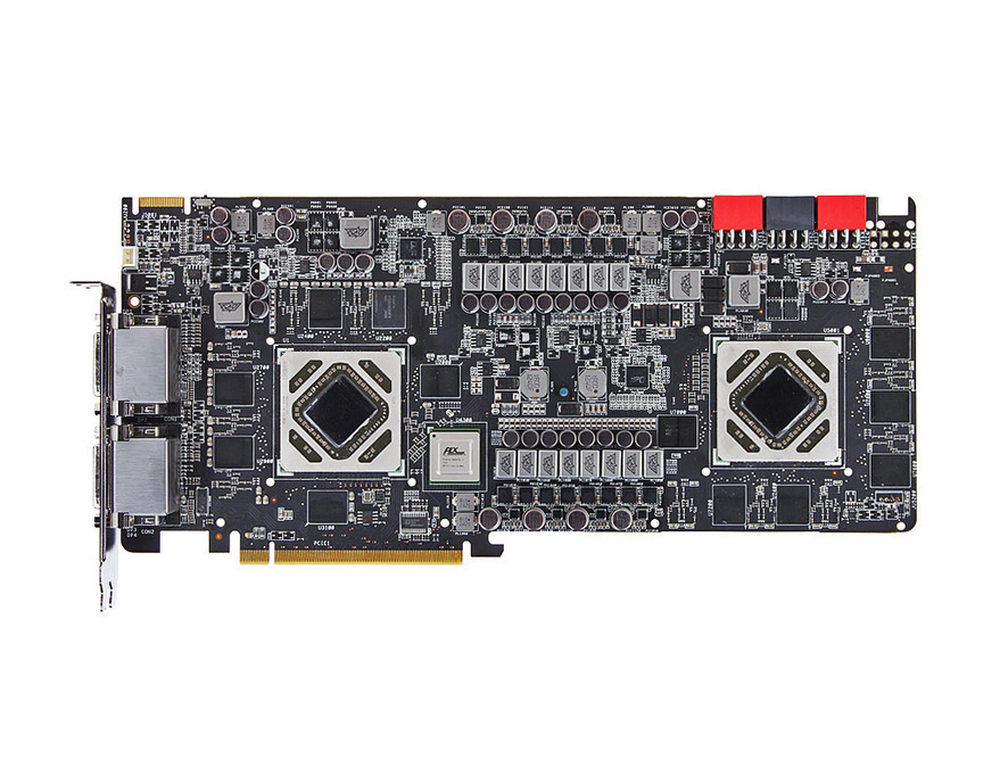

PCB正面一览。
14/22

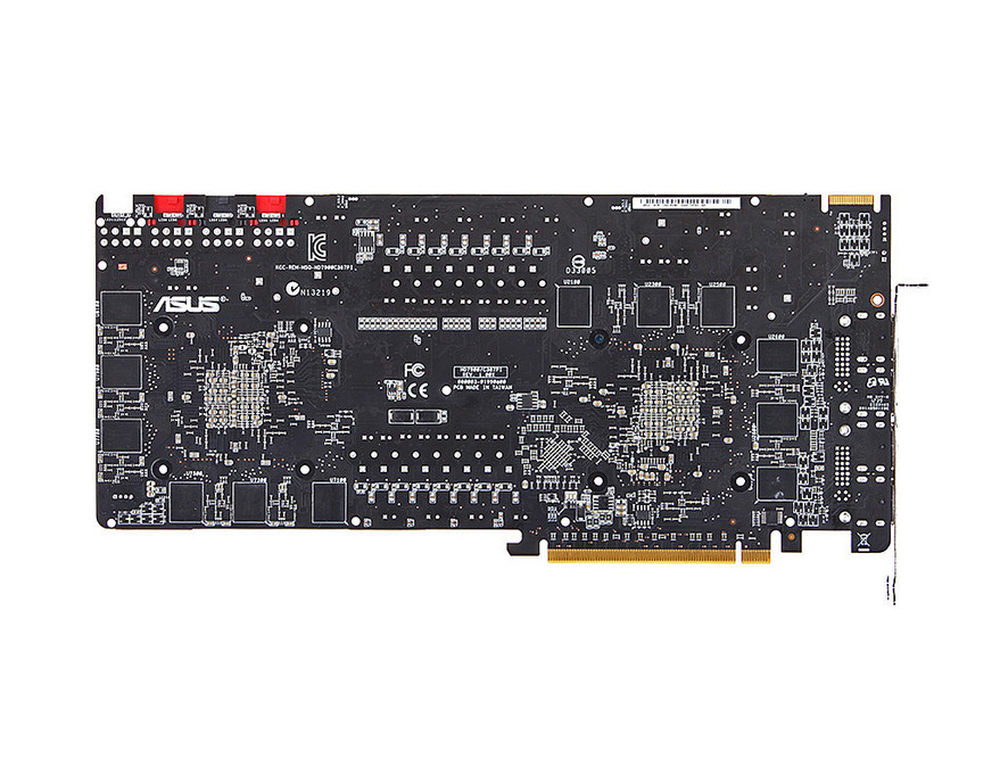

PCB背面一览。
15/22

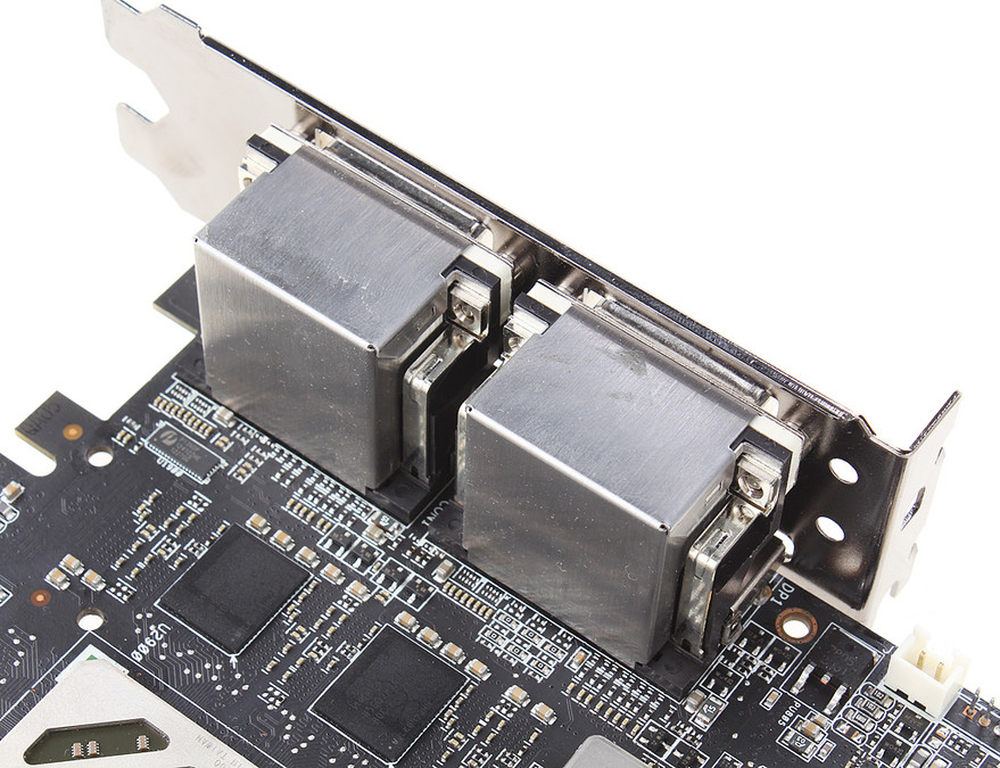

带屏蔽罩的显示输出接口，确保视频输出信号的纯净。
16/22

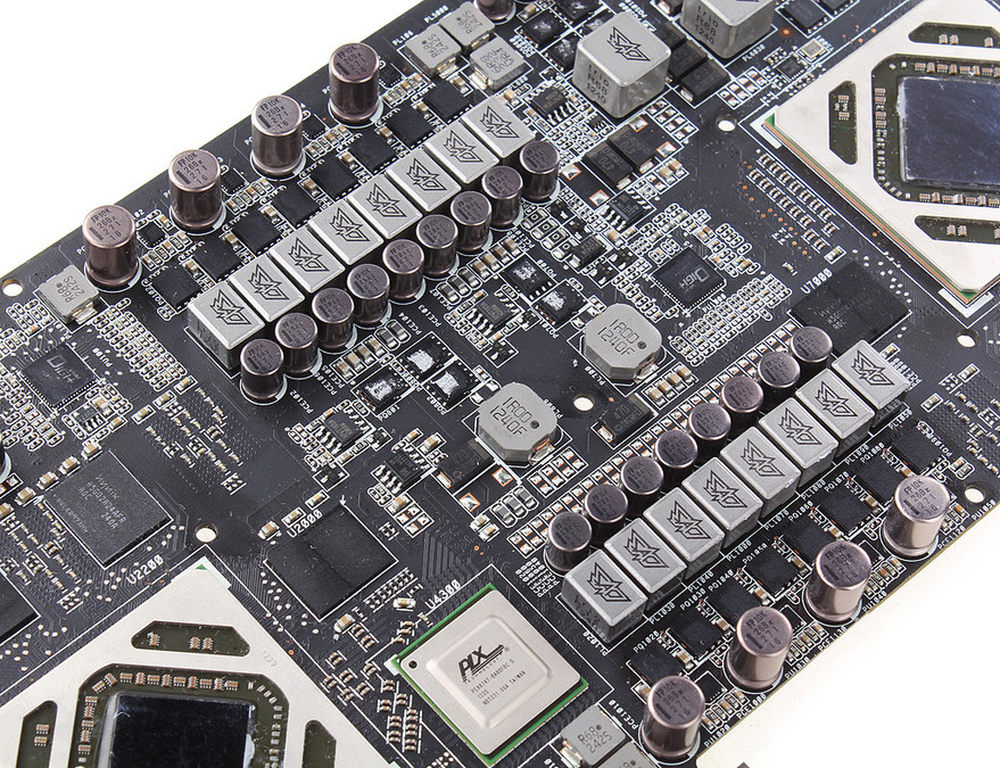

20相超级合金供电，每个核心8相，显存2相。
17/22

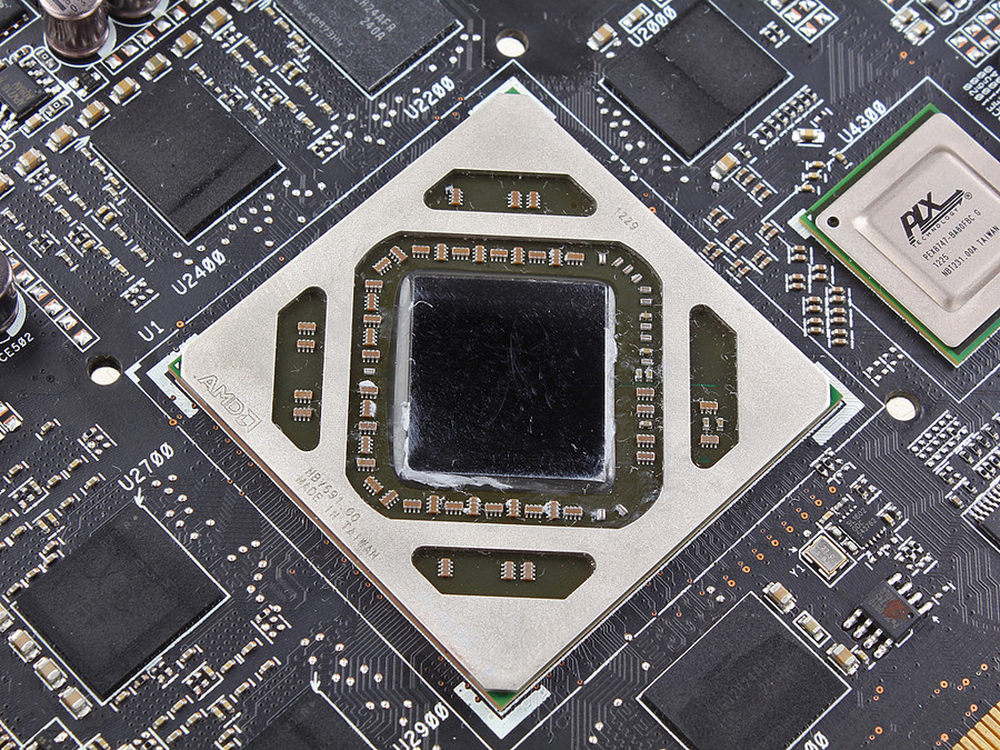

Tahiti核心，每颗核心预设频率1100MHz。
18/22

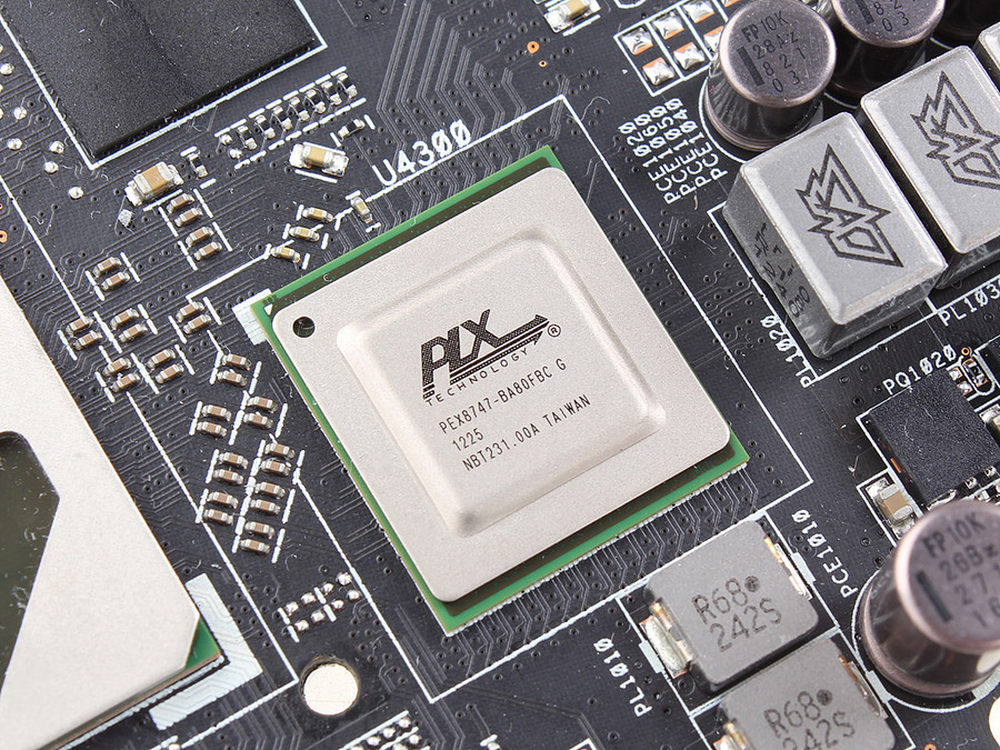

GPU桥接芯片采用了PLX的PEX-8747芯片，提供多达48条PCI-E 3.0通道。
19/22

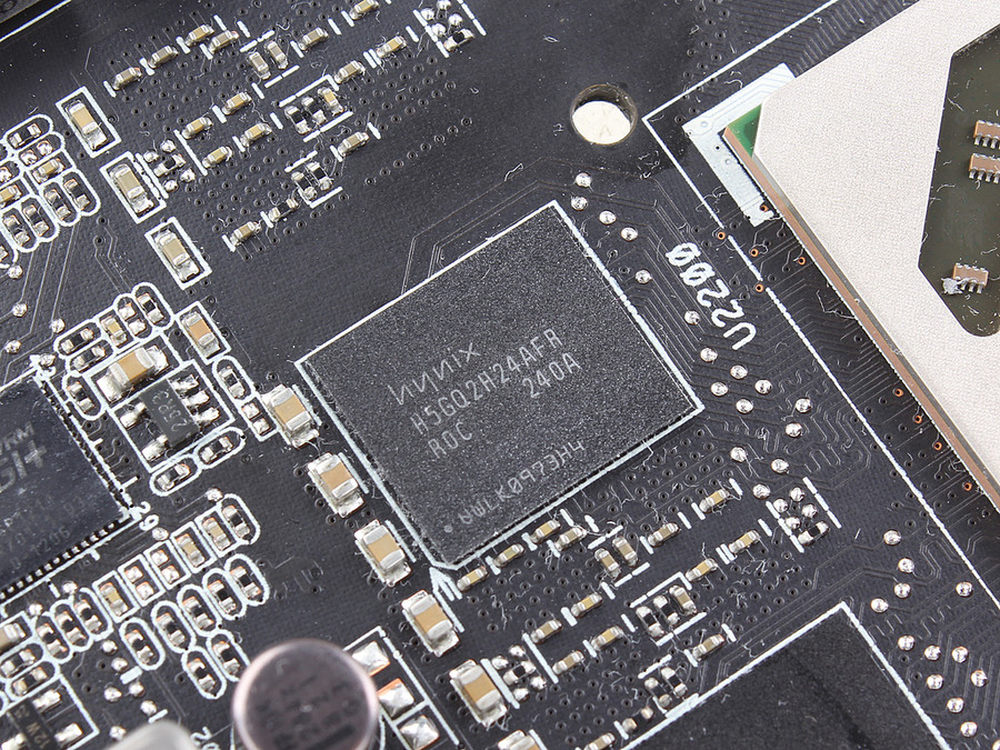

显存颗粒来自海力士，编号为H5GQ1H24AFR，单颗容量为256MB，24颗组成6GB容量。
20/22

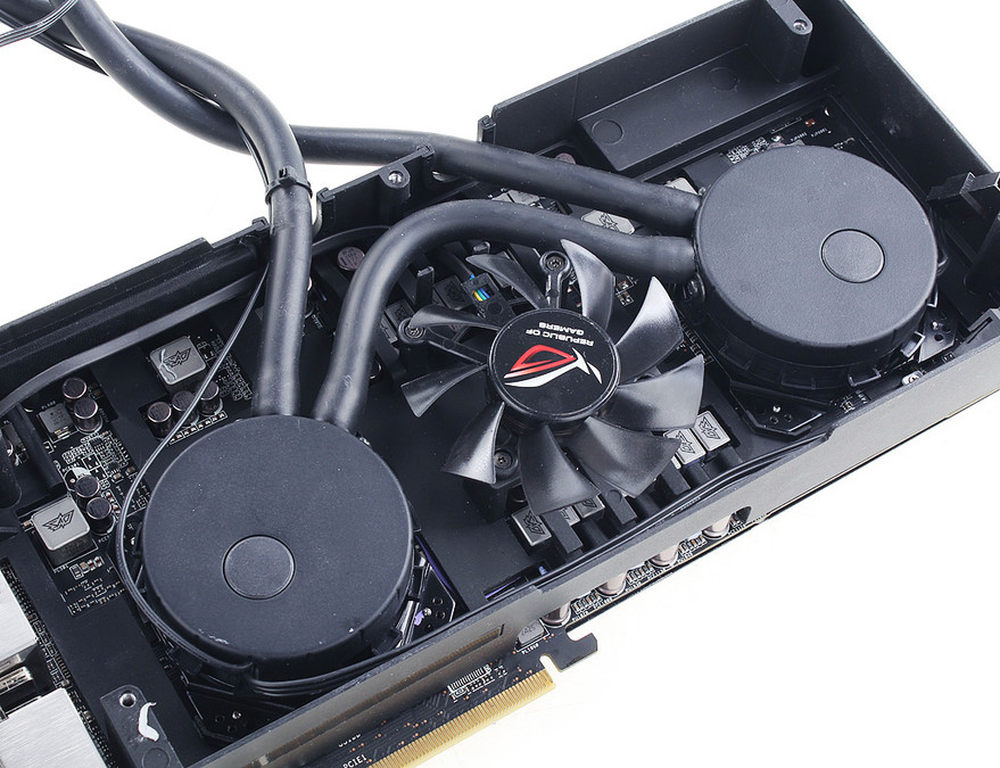

两颗核心采用了水冷散热，而PCI-E桥接芯片和供电MOSFET采用了风冷散热。
21/22

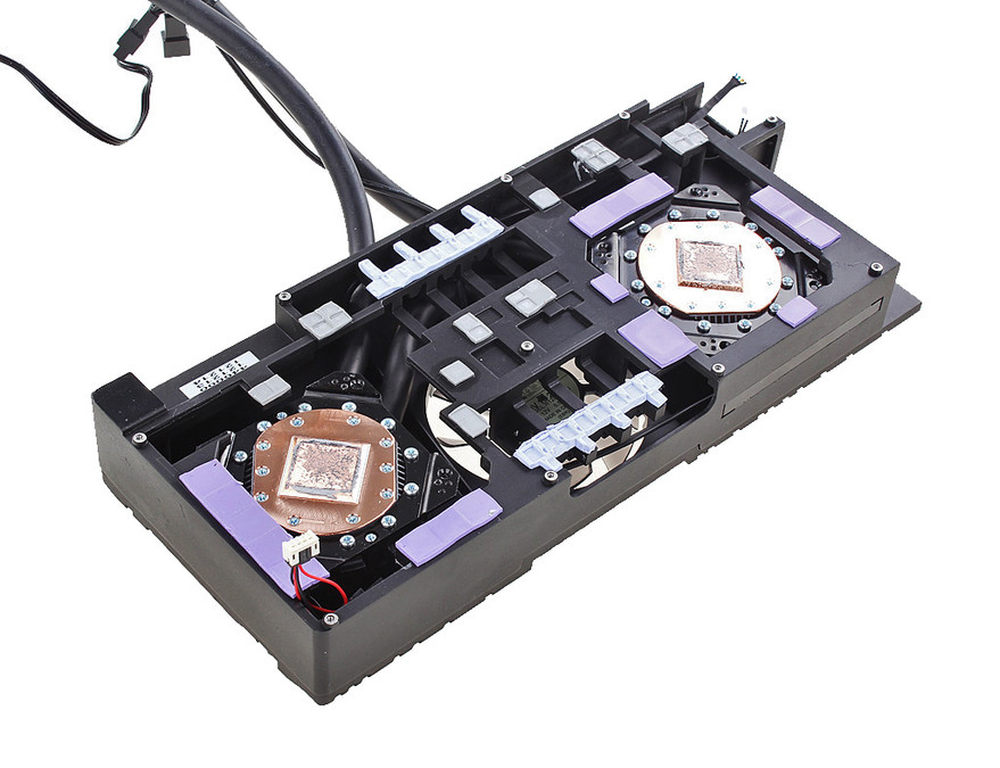

散热器支架采用了一体式框架，提供更大的热容和散热面积。
22/22

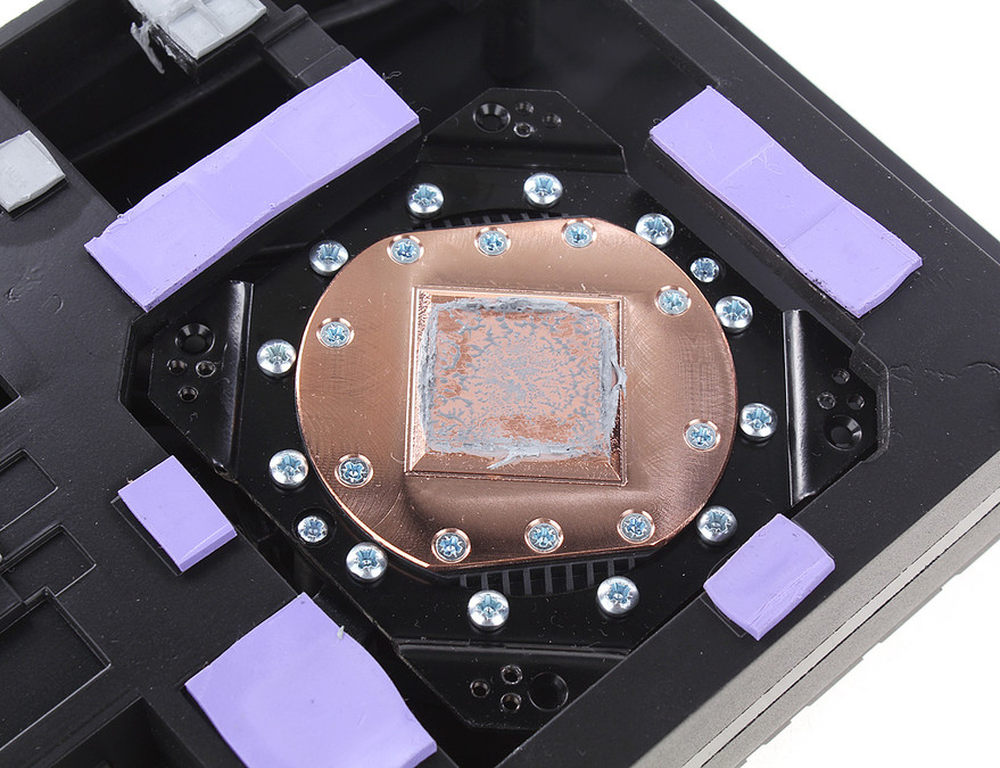

GPU核心散热底座采用了纯铜设计，确保更快的导热速度。
