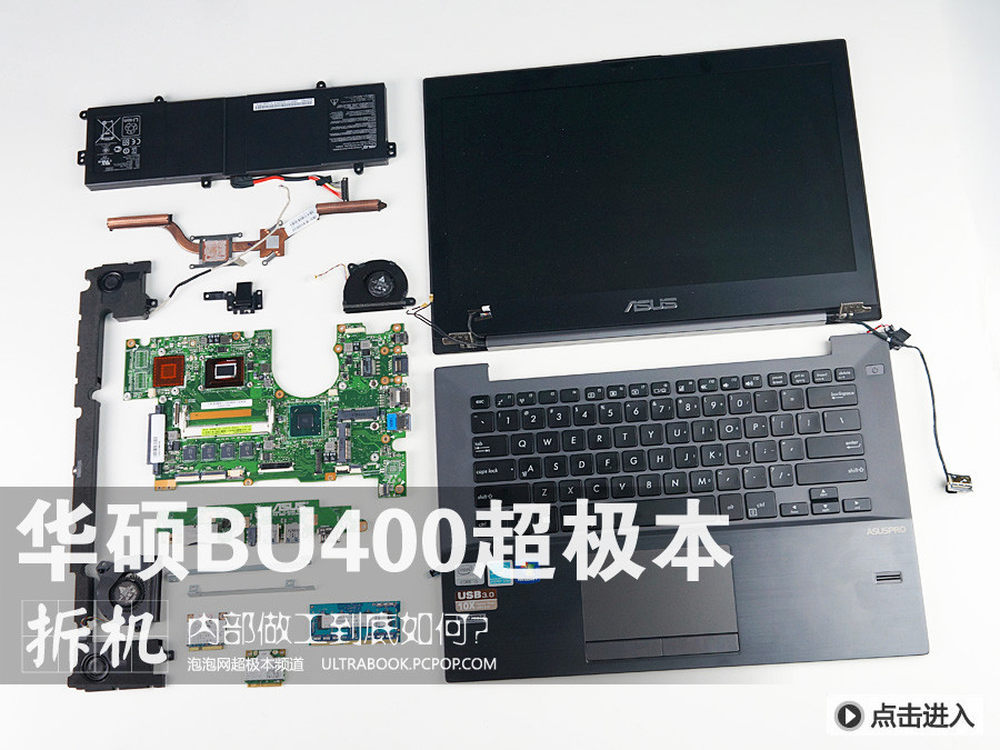

内部做工如何？华硕BU400超极本拆解
1/45
之前笔者给大家带来了华硕ASUSPRO BU400超极本的外观展示以及产品评测。该机针对中小企业用户推出，是一款不折不扣的商用超极本。为了做到全面的防护，华硕BU400使用了高端的碳纤维顶盖搭配全一体成型金属机身，避免电脑因冲击、挤压造成损坏；内置TPM安全芯片、指纹识别、硬盘减震等种种措施保障电脑以及用户数据的安全。而为了做到使用舒适，BU400还对键盘进行了精心雕琢，手感极佳。
今天给大家奉上的是华硕BU400超极本的拆解。究竟该机内部做工怎样，您看了就知道。
2/45

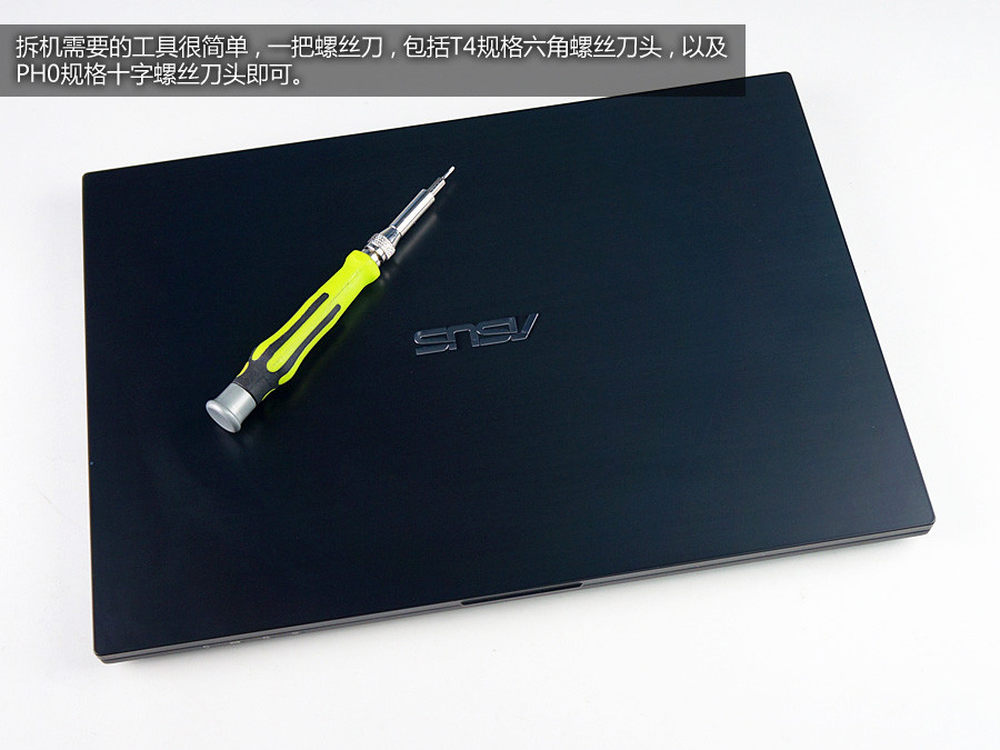

拆解华硕BU400超极本所需的工具非常简单，一把螺丝刀，带T4规格六角螺丝刀头以及PH0十字刀头即可。此外，拆解前还需释放身上的静电或戴上防静电手套。
3/45

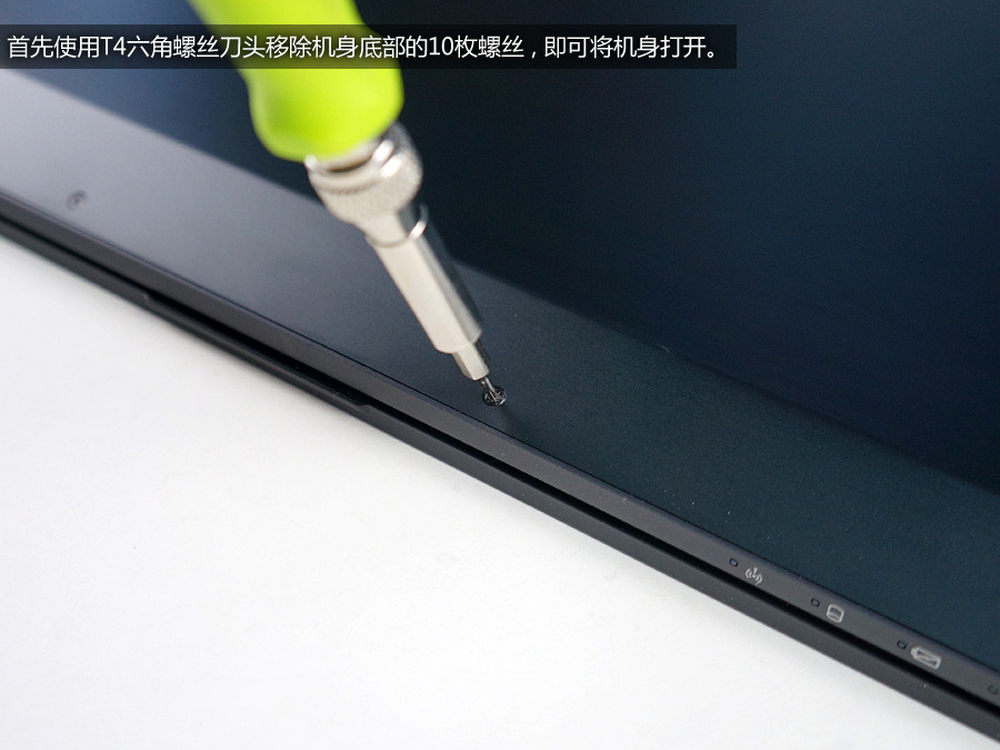

首先使用T4螺丝刀头移除BU400机身底部的10颗螺丝钉，即可将该机打开。
4/45

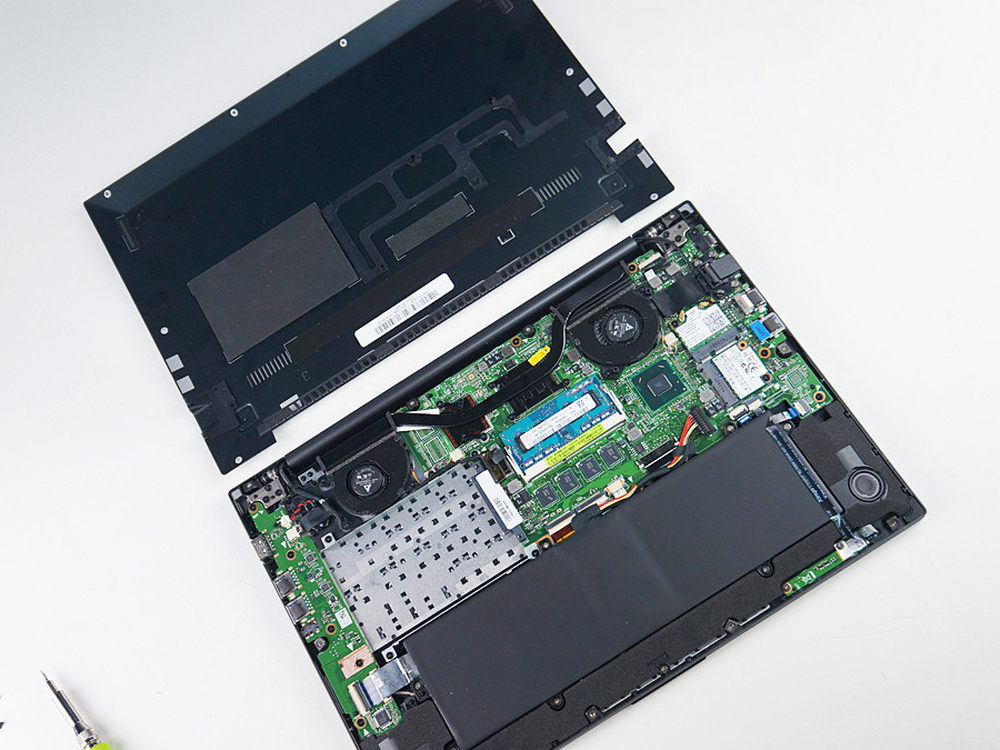

BU400的机身底壳被顺利打开。
5/45

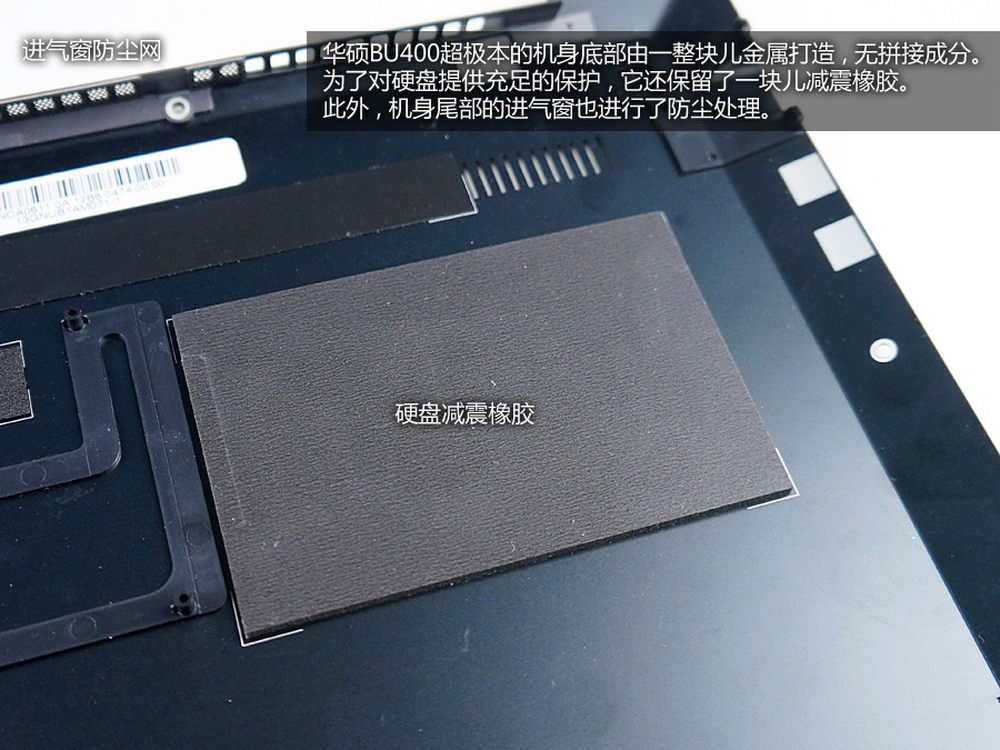

华硕BU400超极本的机身底壳由一整块儿金属打造，无任何拼接成分，因此韧性更高。为了对硬盘起到充足的保护，它还保留了一块儿减震橡胶。
此外，BU400还在尾部进气窗进行了防尘处理。
6/45
华硕BU400超极本内部总览：具备双散热风扇、板载 独立内存、内置锂聚合物电池、扬声器单元也很庞大……
此外，BU400内部看不到诸如防滚架这样的保护措施，因此从结构上来说算不上顶级，和中小企业用户量身打造的定位相符。
7/45

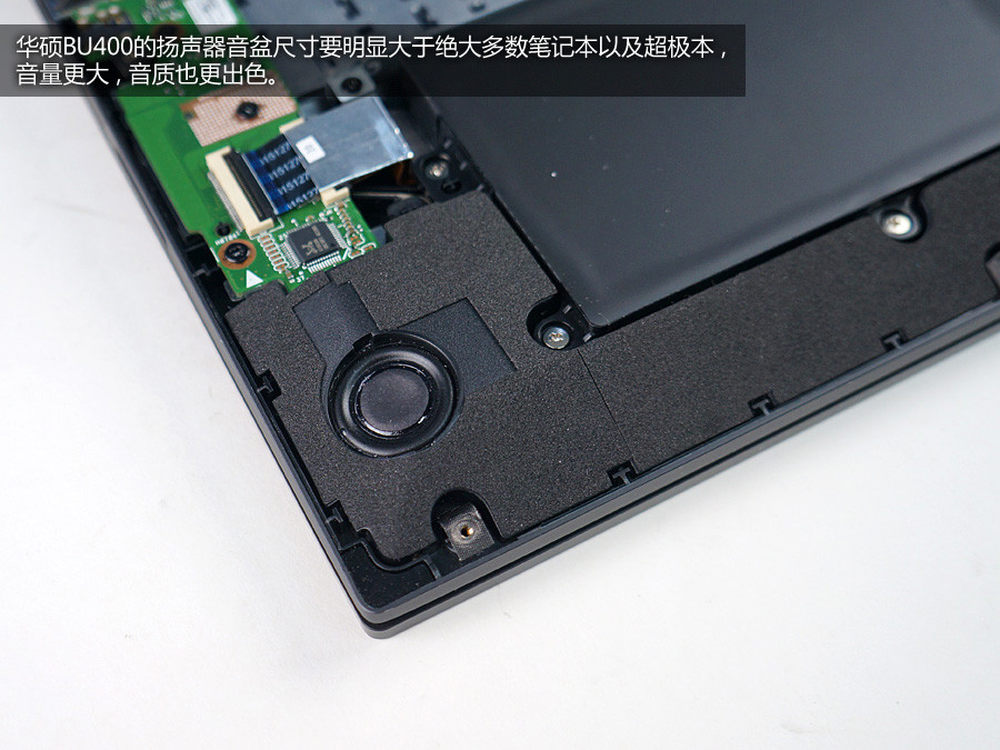

华硕BU400的扬声器音盆尺寸要明显大于绝大多数笔记本以及超极本，因此音量更大，音质也更加出色一些。
8/45

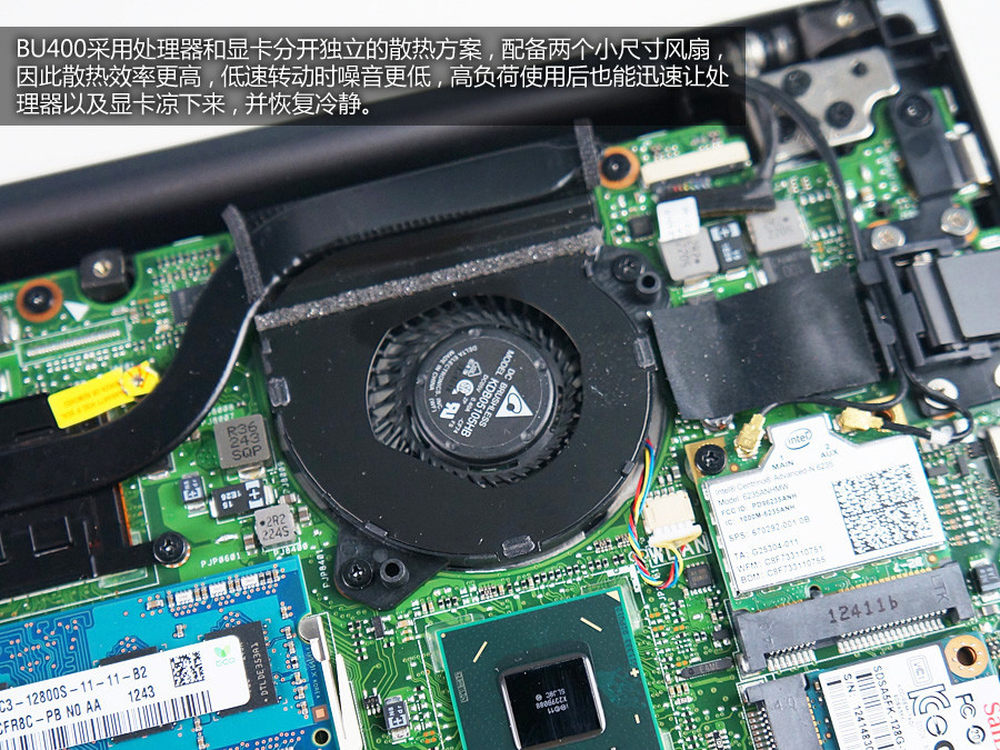

华硕BU400采用处理器和显卡分开独立的散热方案，配备两个小尺寸散热风扇，散热效率更高，低转速下即可满足散热所需，且噪音很低。高负荷运行之后也能让处理器以及显卡迅速凉下来，并恢复冷静的运行状态。
9/45

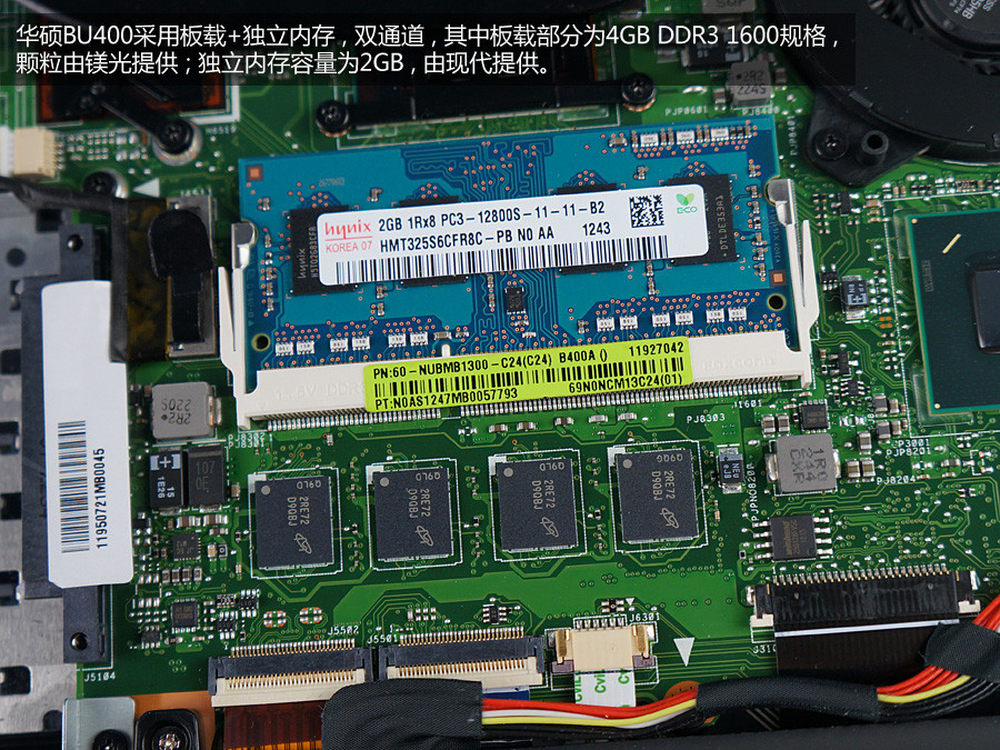

华硕BU400采用板载 独立内存，双通道，其中板载部分为4GB DDR3 1600规格，颗粒由镁光提供；独立内存容量为2GB，由现代提供。
10/45

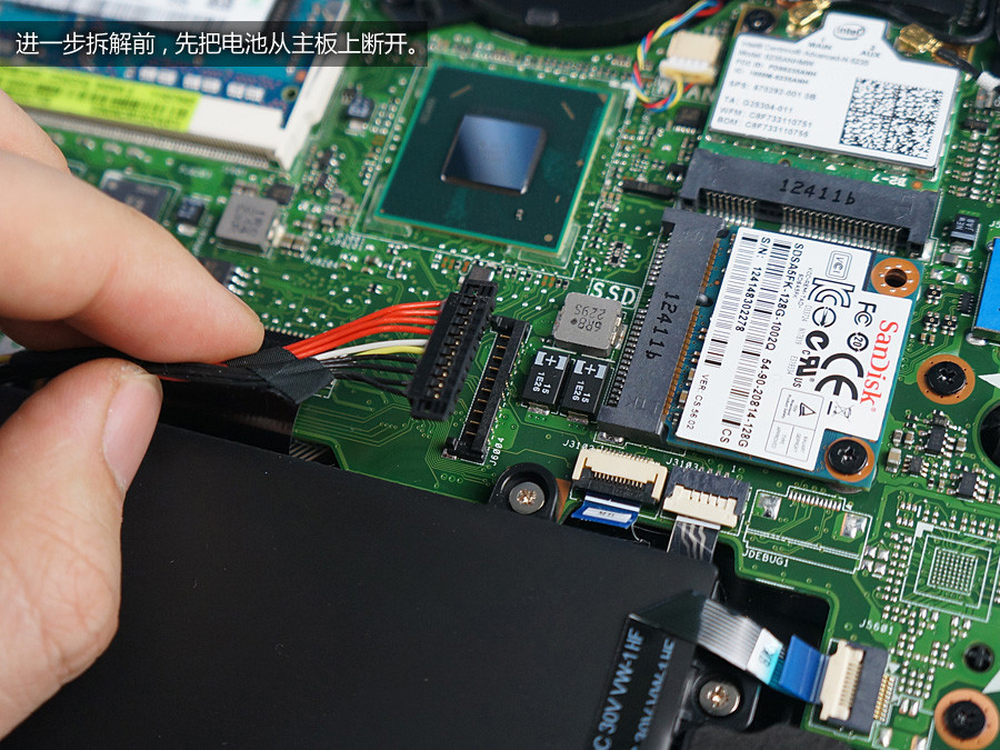

进一步拆解前，先把电池从主板上拿下来。
11/45

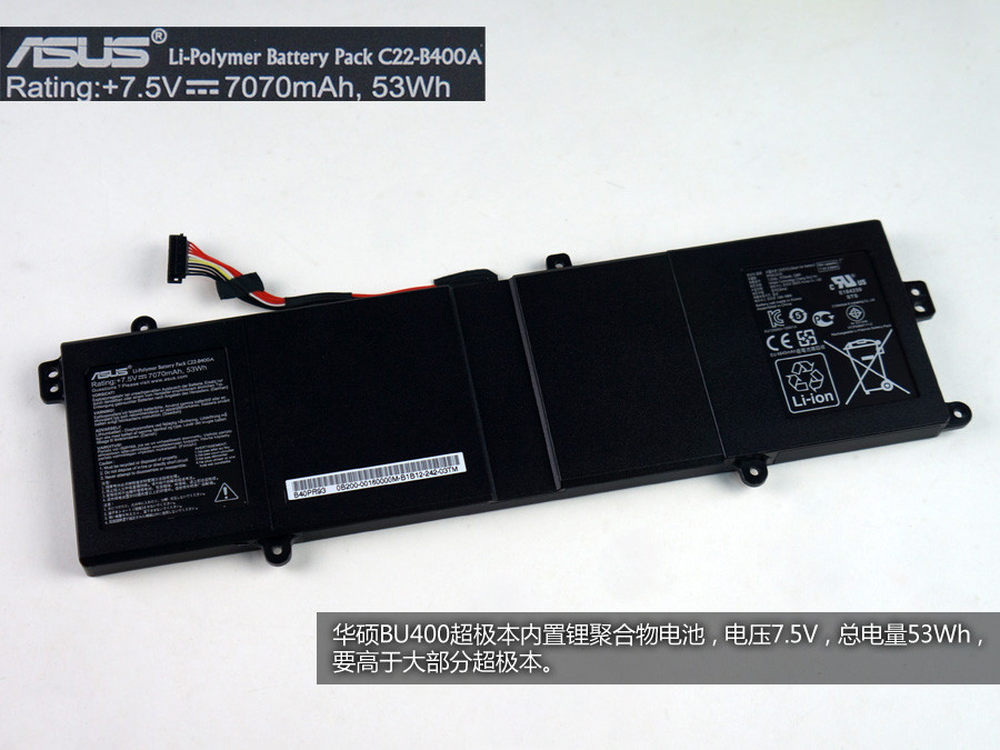

华硕BU400超极本内置锂聚合物电池，电压7.5V，总电量为53Wh，高于绝大多数超极本。
12/45

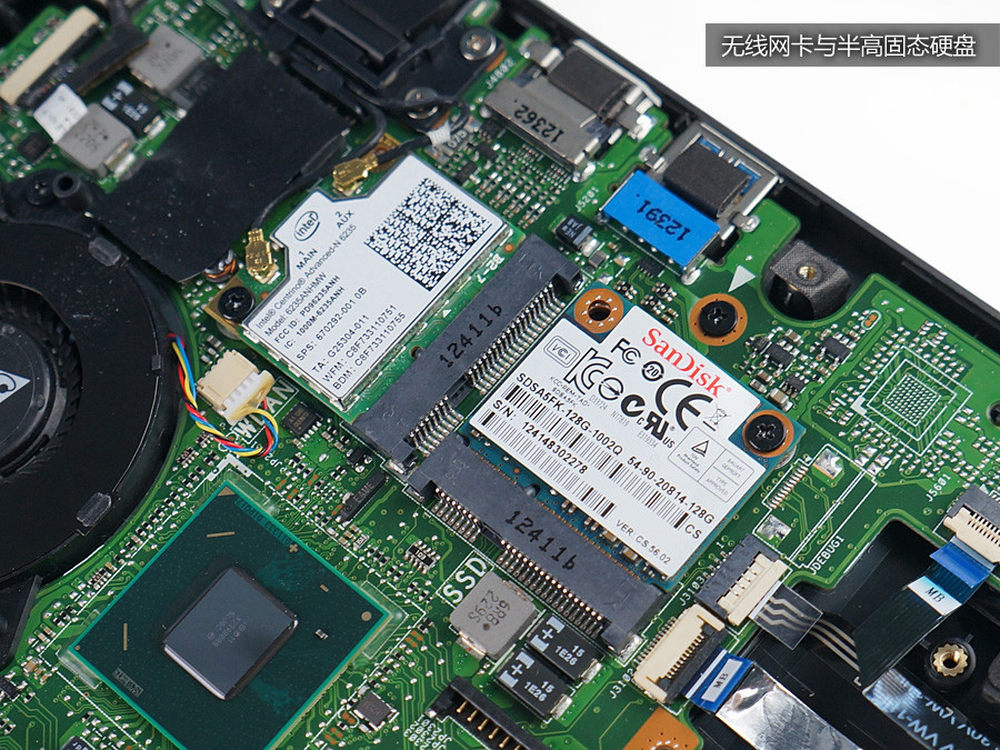

主板一侧的无线网卡与半高固态硬盘。
13/45

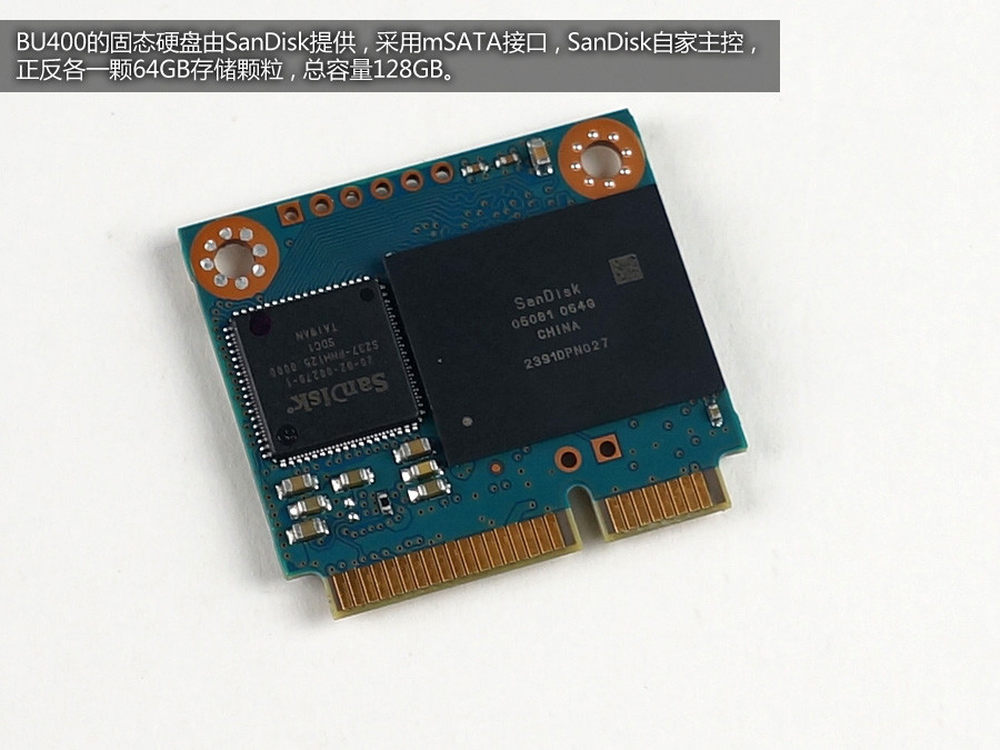

华硕BU400的固态硬盘由SanDisk提供，采用mSATA接口，SanDisk自家主控，正反两面各一颗64GB存储颗粒，总容量128GB。
14/45

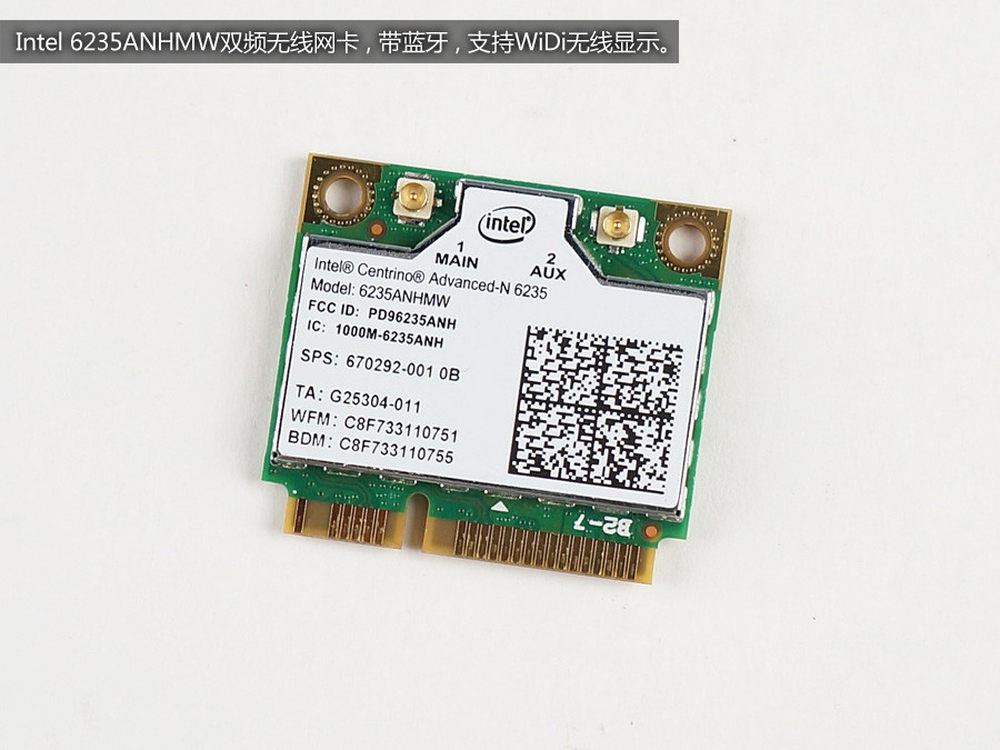

Intel 6235ANHMW双频无线网卡，集成蓝牙，并支持WiDi无线显示。
15/45

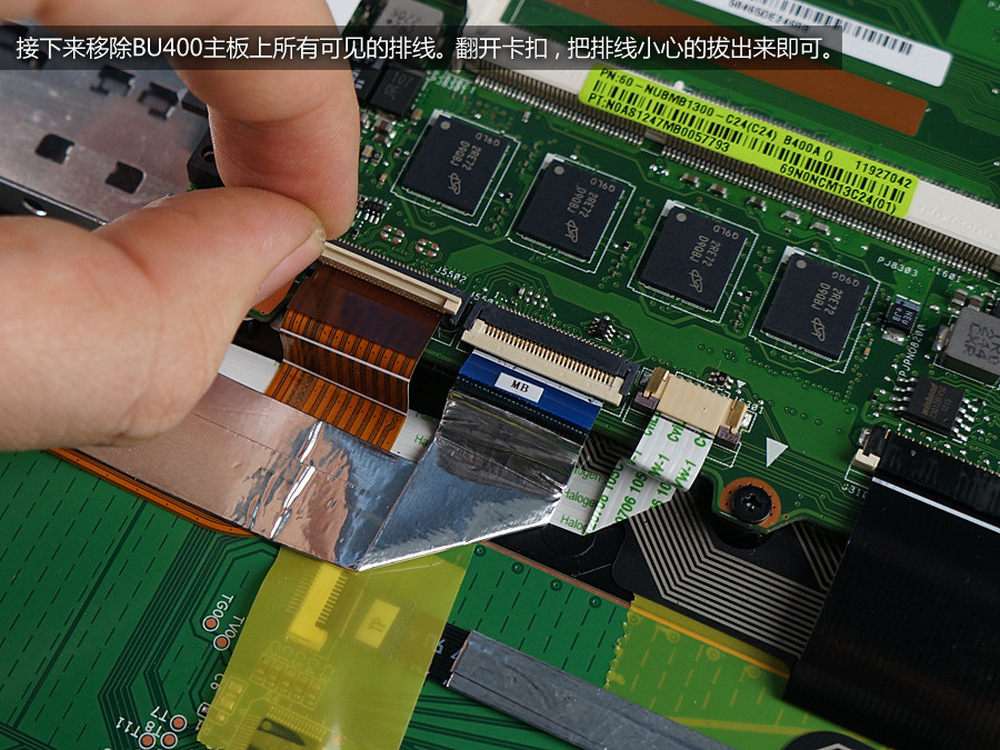

接下来移除BU400主板上所有可以看得见的排线。翻开卡扣，小心拔出排线即可。
16/45

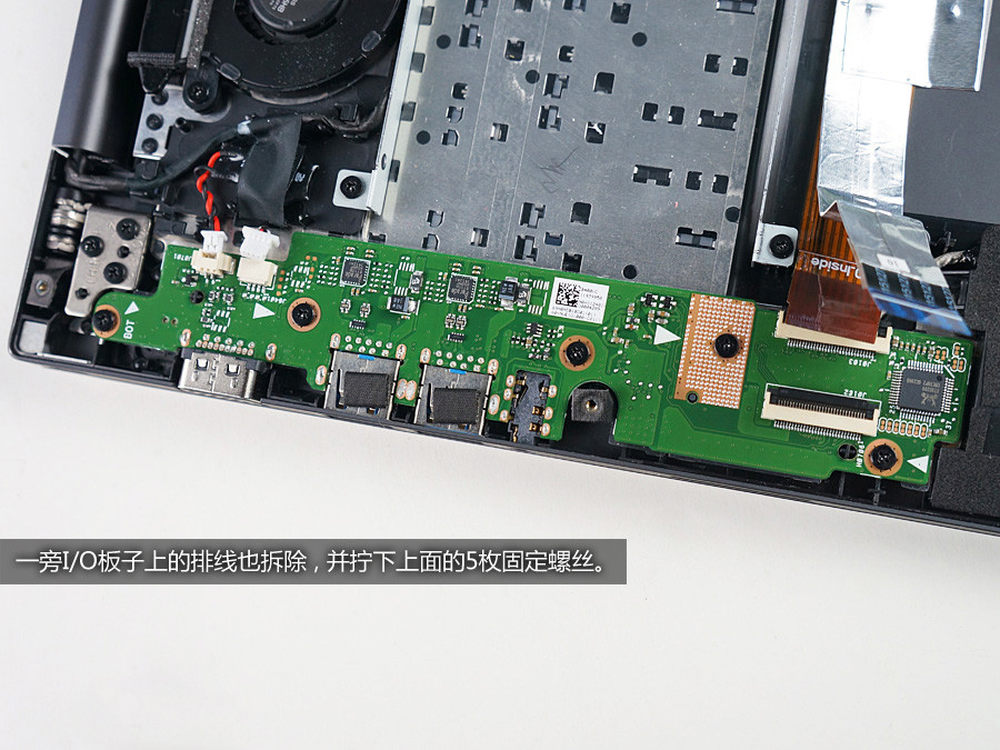

一旁I/O PCB板上面的排线也要移除，并拧下上面的5颗固定螺丝。
17/45

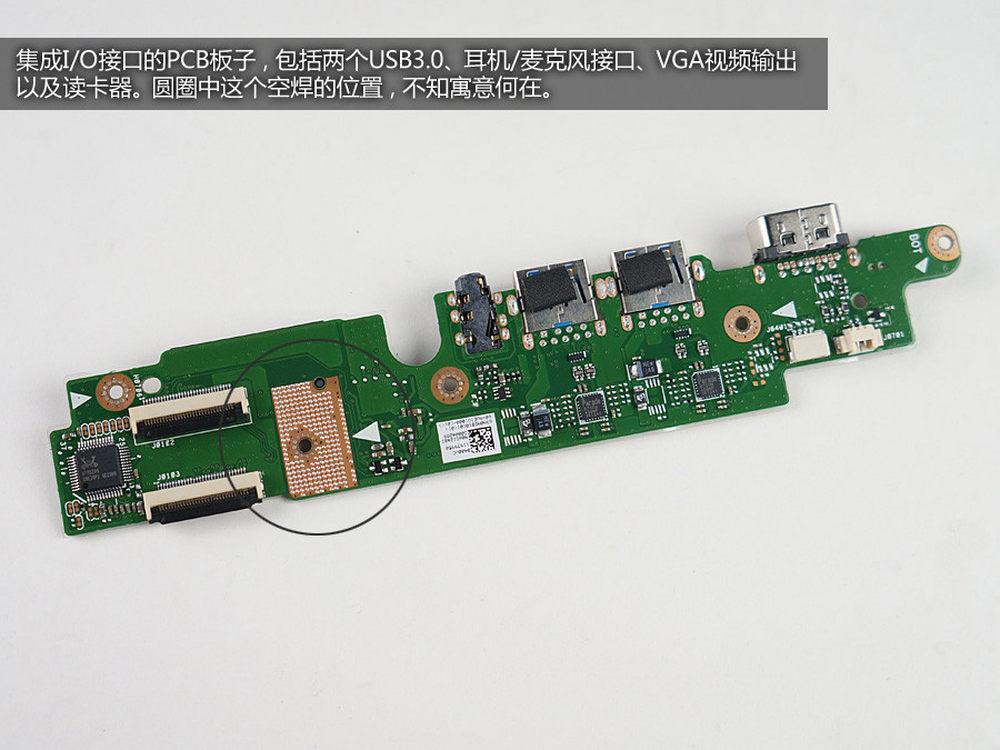

集成I/O接口的PCB板子，包括两个USB3.0接口、耳机/麦克风接口、VGA视频输出以及读卡器。
18/45

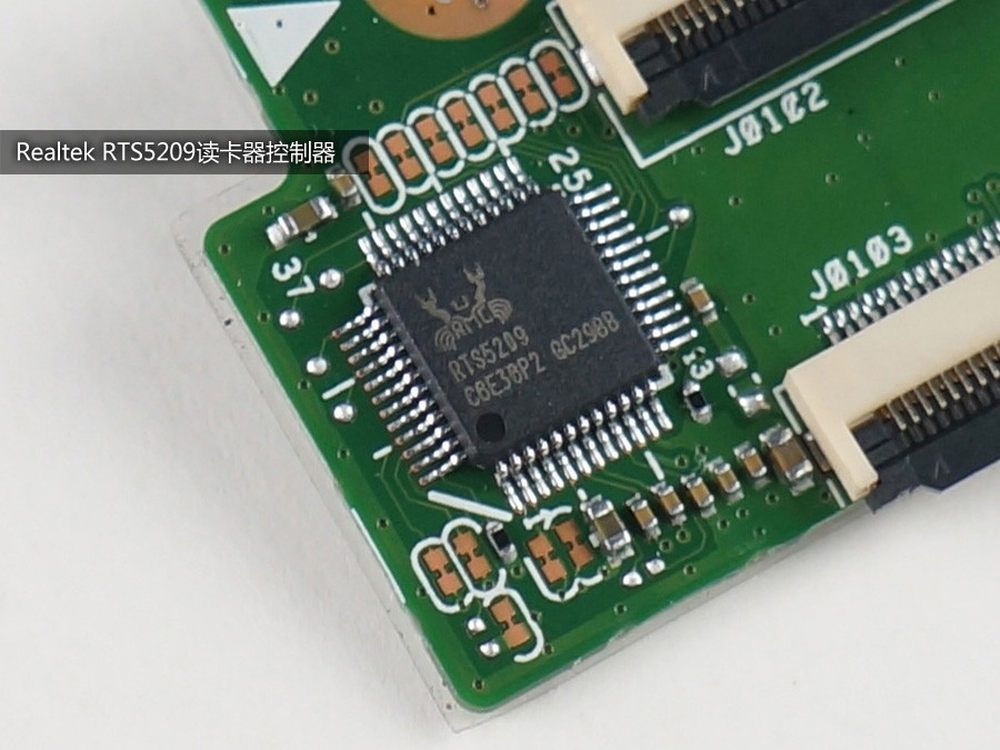

Realtek RTS5209读卡器控制器。
19/45
Parade 8710B，一共两颗，具体作用没查到，估计和USB3.0接口有关。
20/45

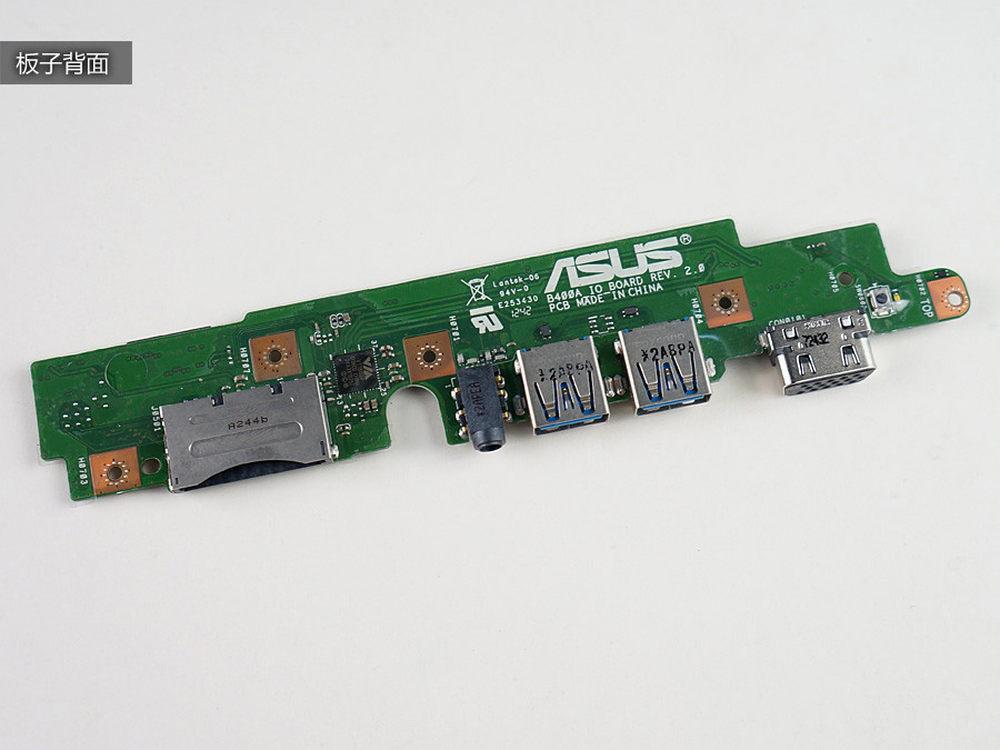

I/O接口PCB板子背面。
21/45

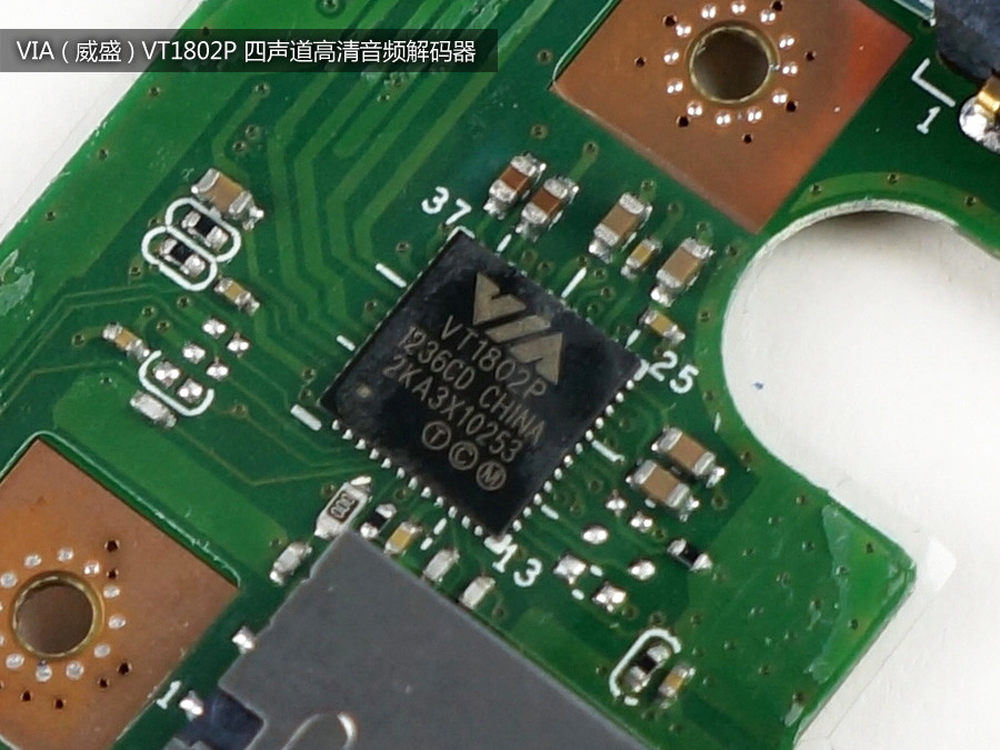

VIA（威盛）VT1802P四声道高清音频解码器。
22/45

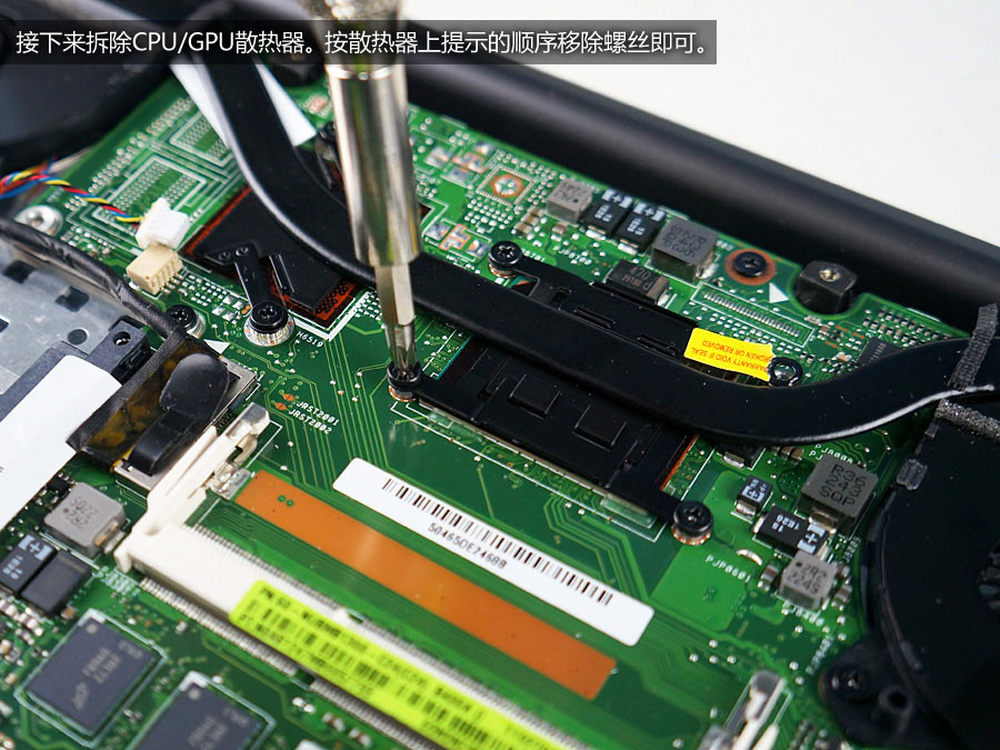

接下来拆除CPU/GPU散热器。按散热器上面的提示顺序拧下螺丝即可。
23/45

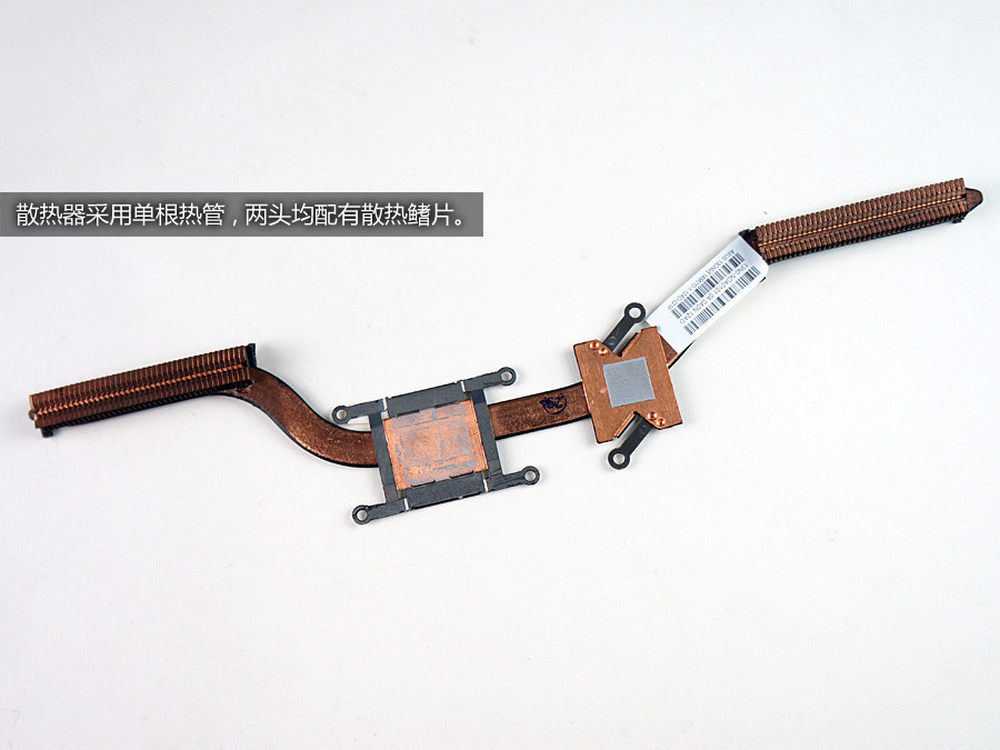

华硕BU400散热器采用单热管，两头均配有散热鳍片。
24/45

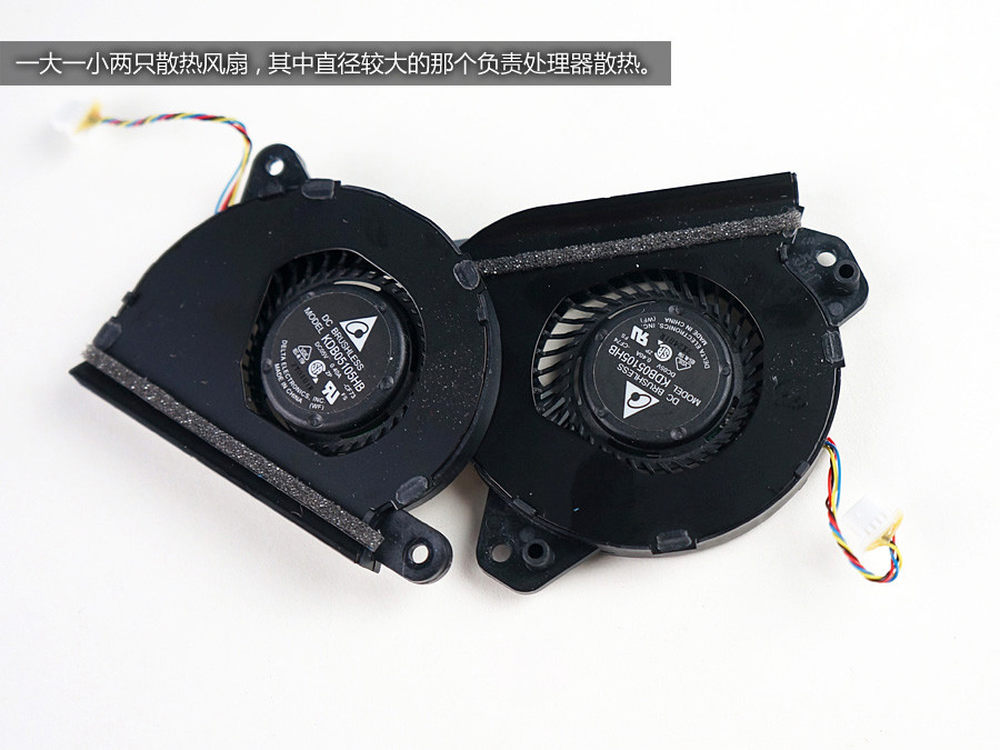

一大一小两只散热风扇，其中直径较大的那个负责处理器的散热。
25/45

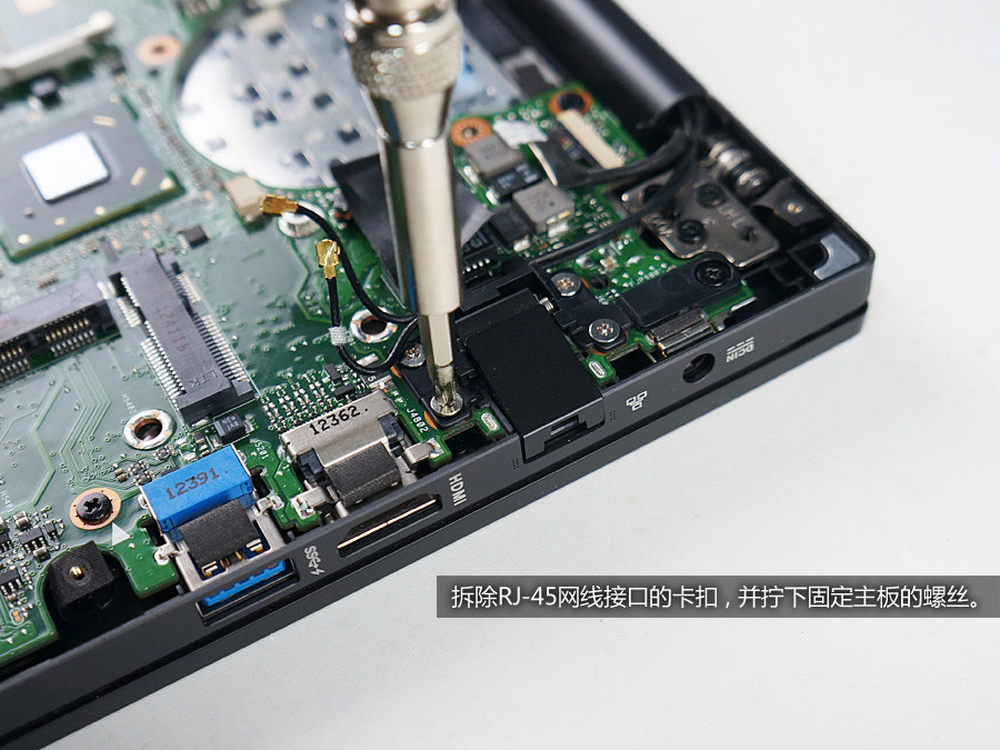

拆除BU400的RJ-45网线接口的卡扣，并拧下固定主板的螺丝。
26/45

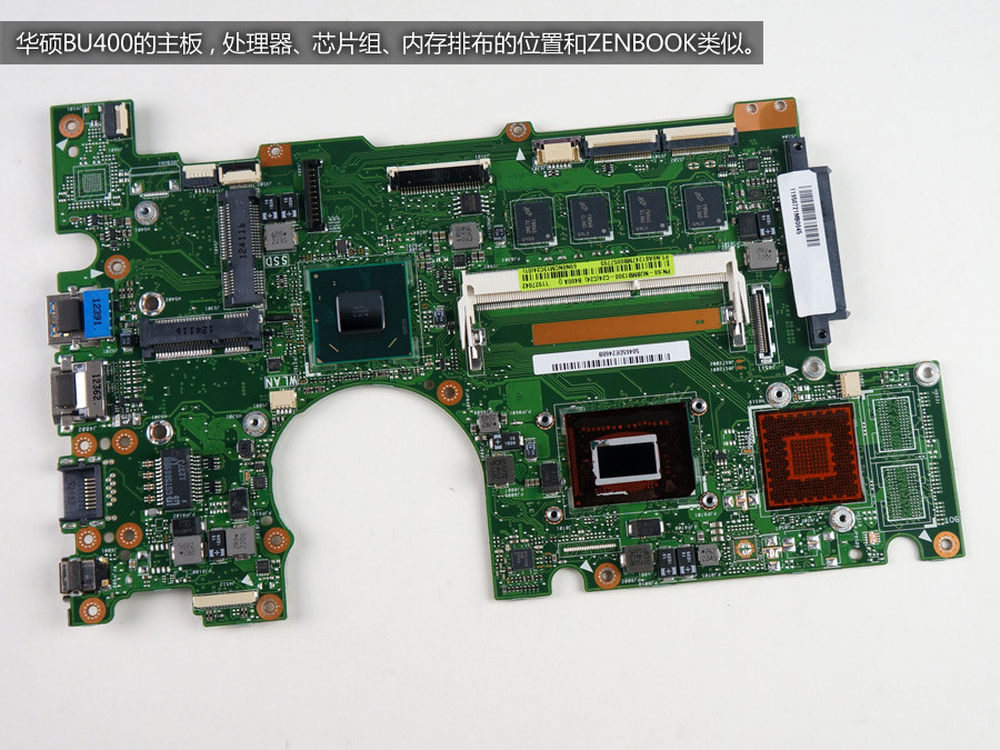

华硕BU400的主板展示，其处理器、芯片组、内存排布和ZENBOOK有些相似。
27/45

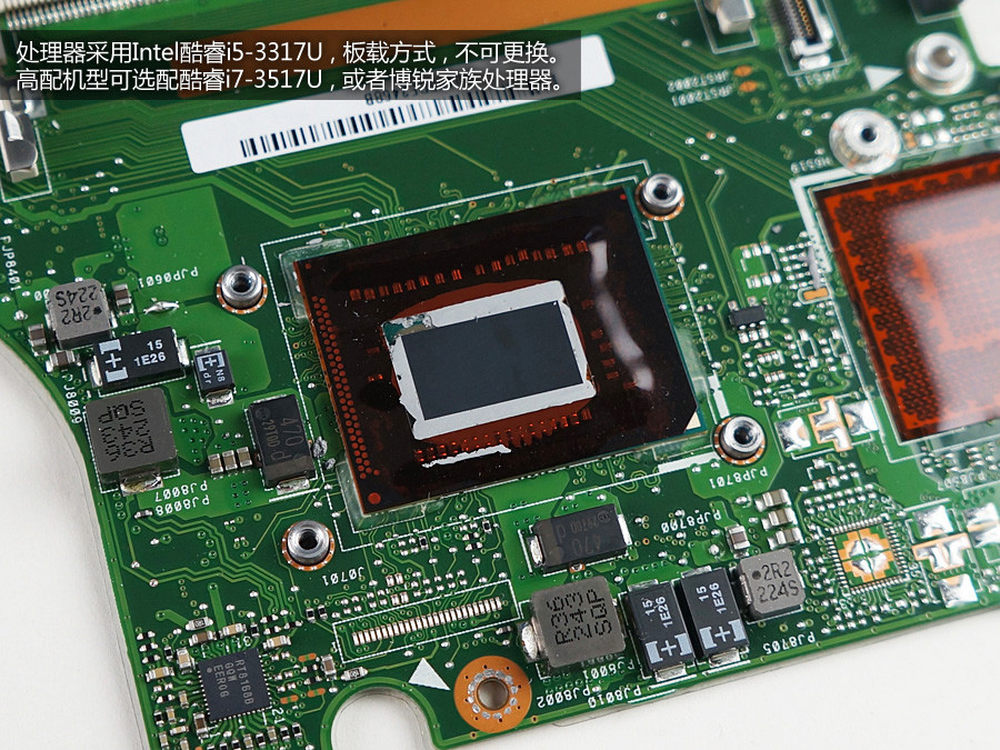

处理器型号为Intel酷睿i5-3317U，采用板载方式，不可更换。高配的BU400可选配i7-3517U，或者Intel博锐家族处理器。
28/45

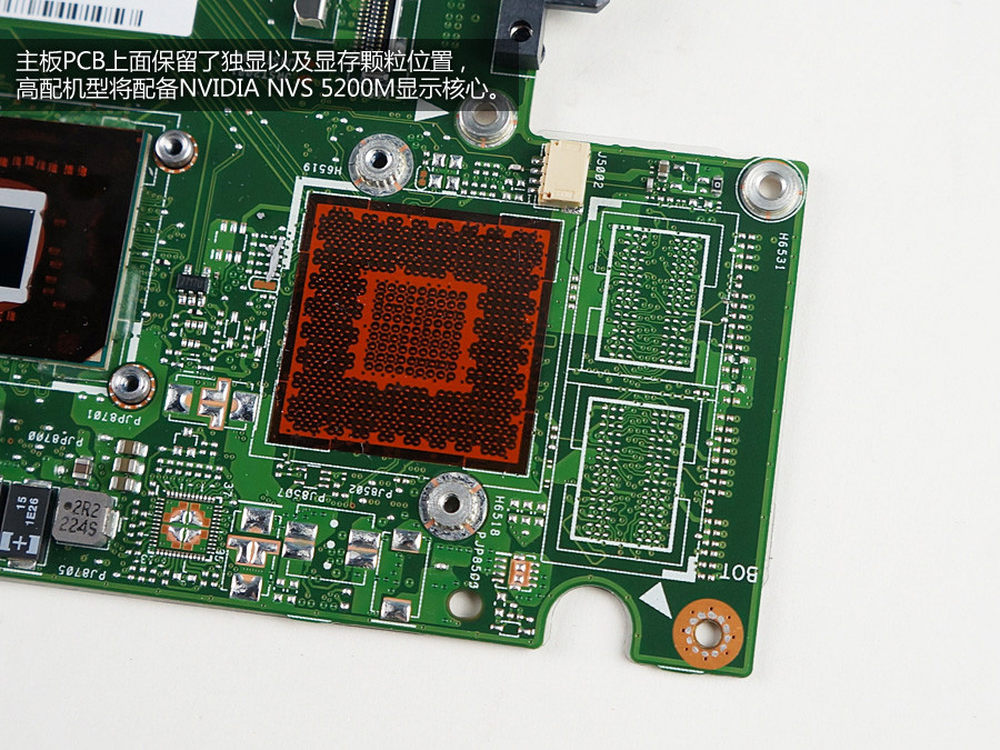

主板PCB上面保留了独显以及显存颗粒的位置，高配的BU400还将配备NVIDIA NVS 5200M图形核心。
29/45
Intel HM77芯片组。
30/45

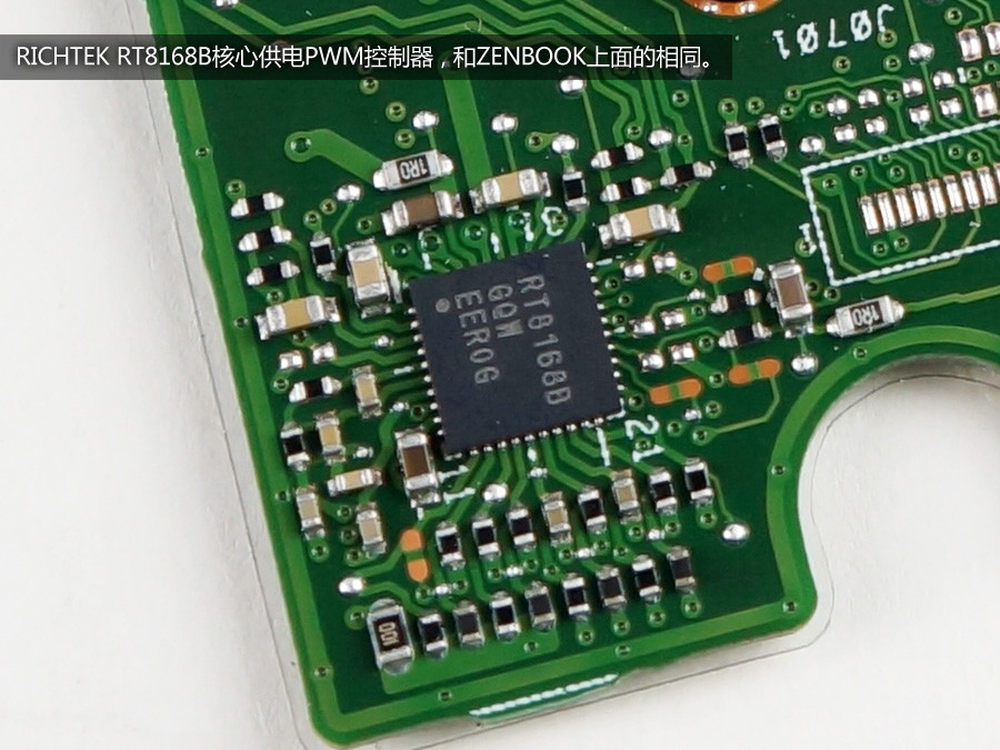

RICHTEK RT8168B供电PWM控制器，和ZENBOOK上面使用的相同。
31/45
GST5009BM？求解……
32/45

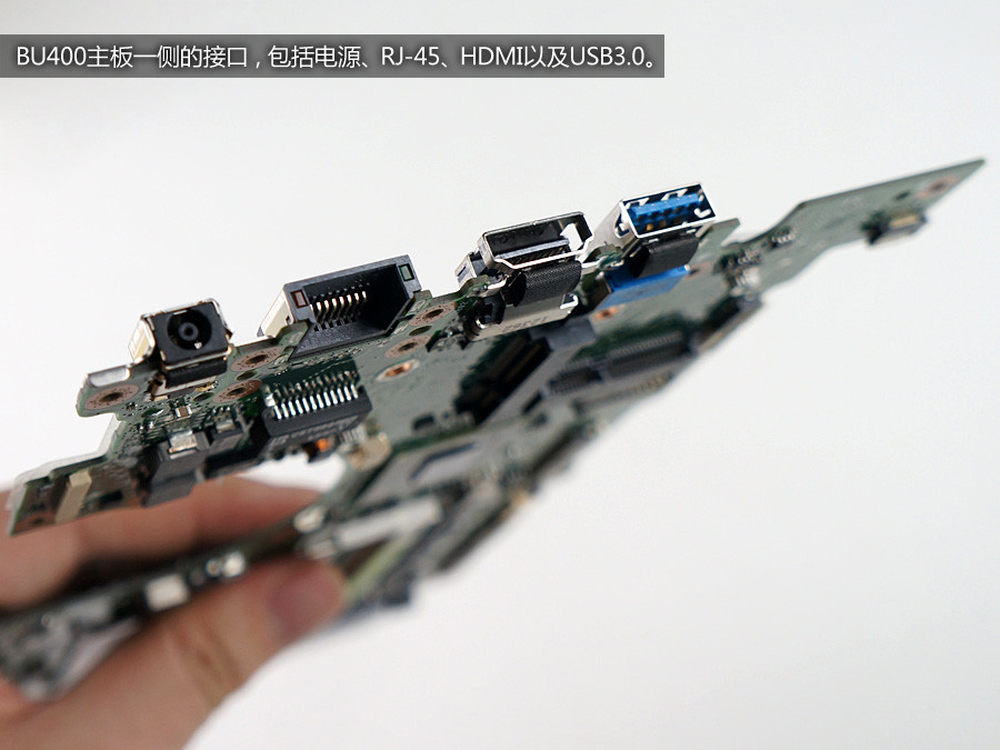

华硕BU400主板一侧的接口，包括电源、RJ-45、HDMI以及USB3.0。
33/45

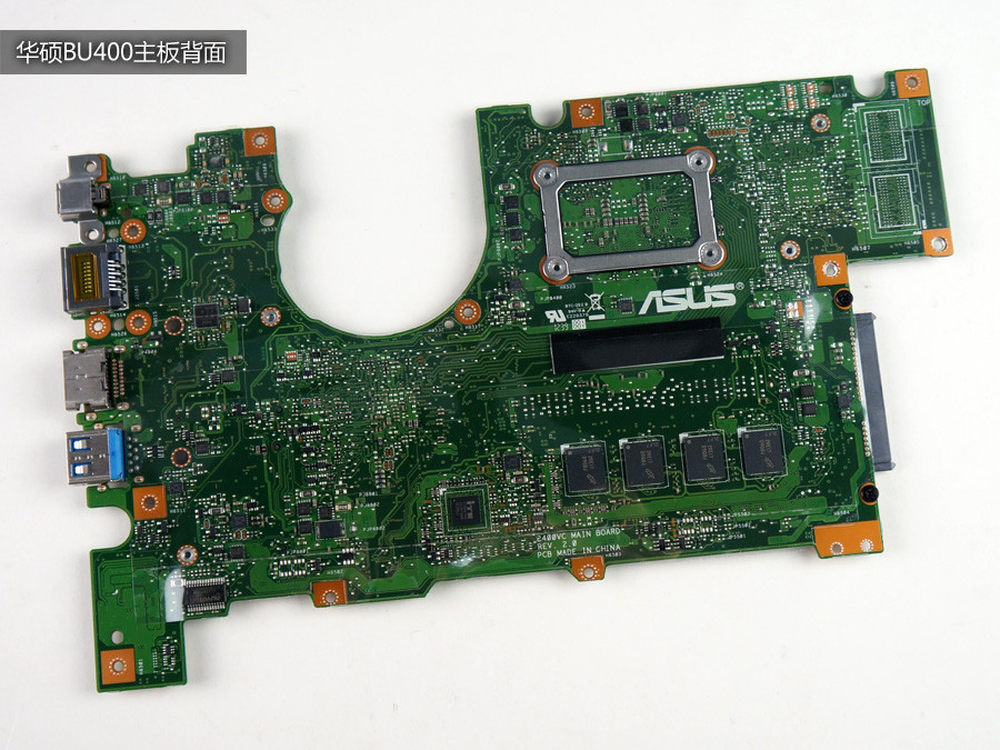

华硕BU400的主板背面，带一层塑料绝缘贴纸。
34/45

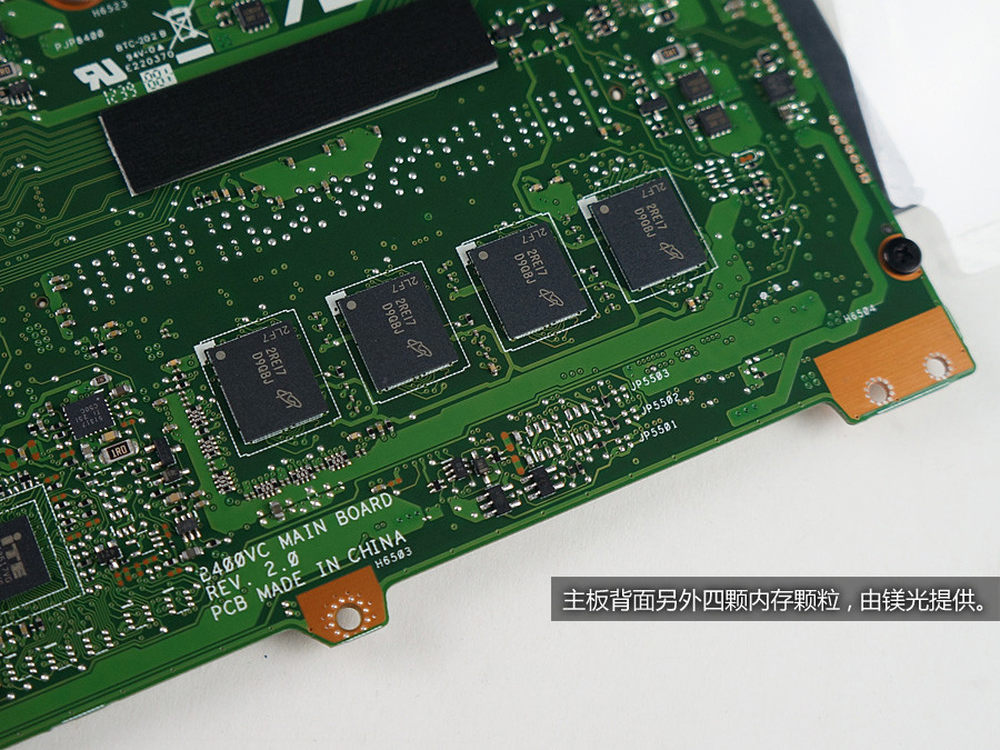

主板背面的另外四颗内存颗粒，同样由镁光提供。
35/45
iTE IT8517VG芯片，用途不详，求解……
36/45

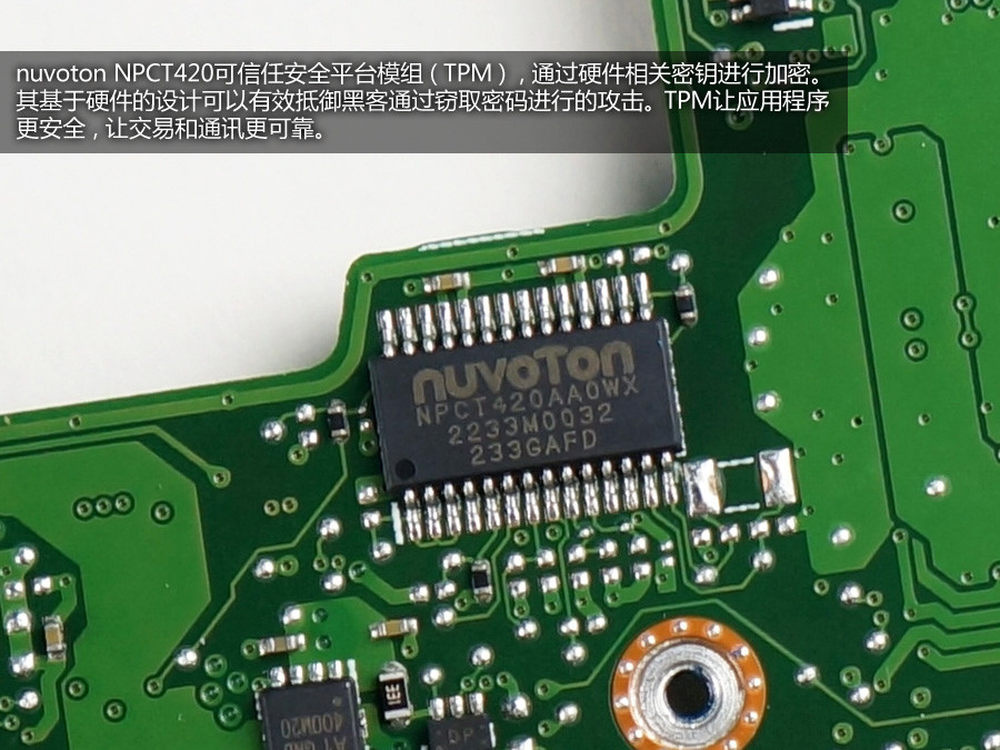

nuvoton NPCT420可信任安全平台模组（TPM），通过硬件相关密钥进行加密，其基于硬件的设计可以有效抵御黑客通过窃取密码进行的攻击。TPM让应用程序更安全，让交易和通讯更可靠。
37/45

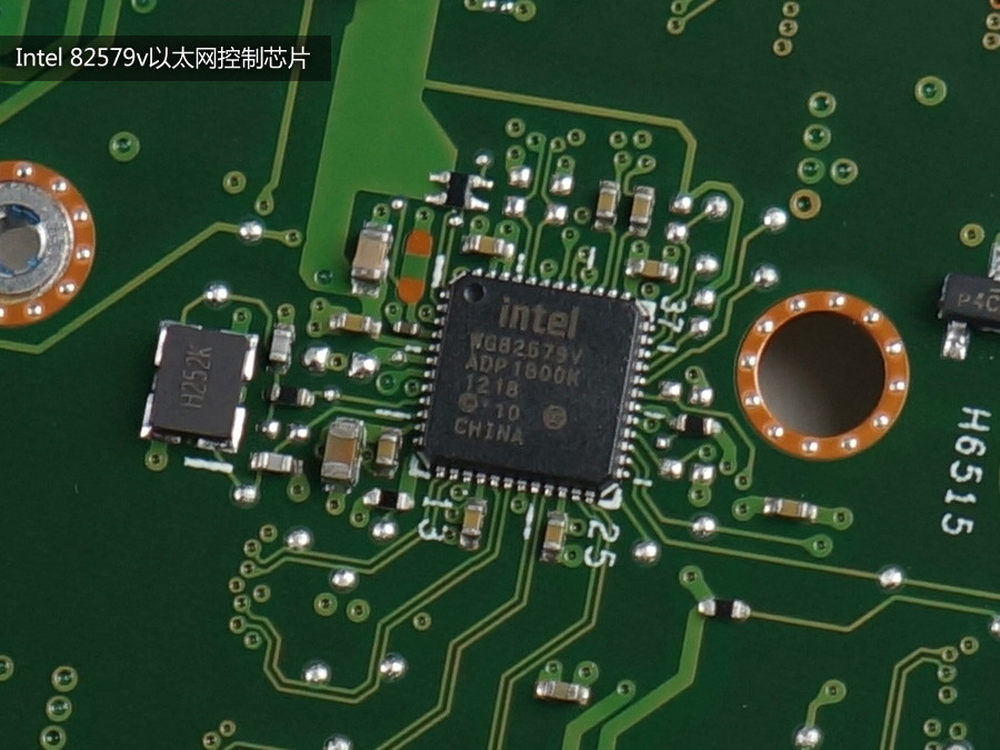

Intel 82579v以太网控制器。
38/45

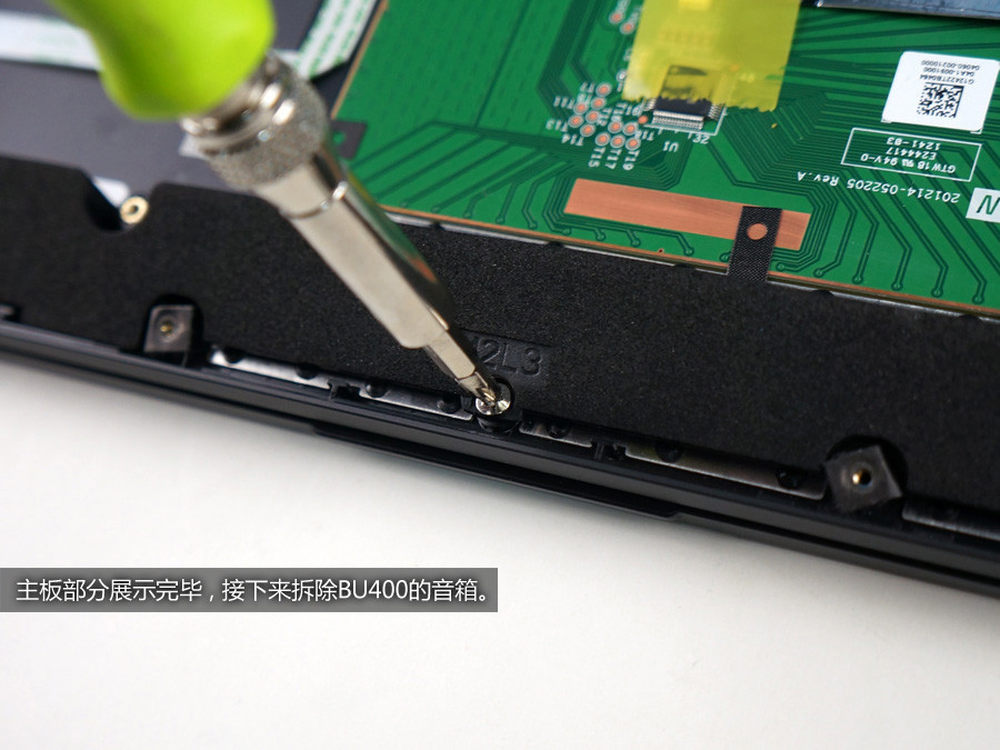

主板部分展示完毕，接下来拆除BU400的音箱。
39/45

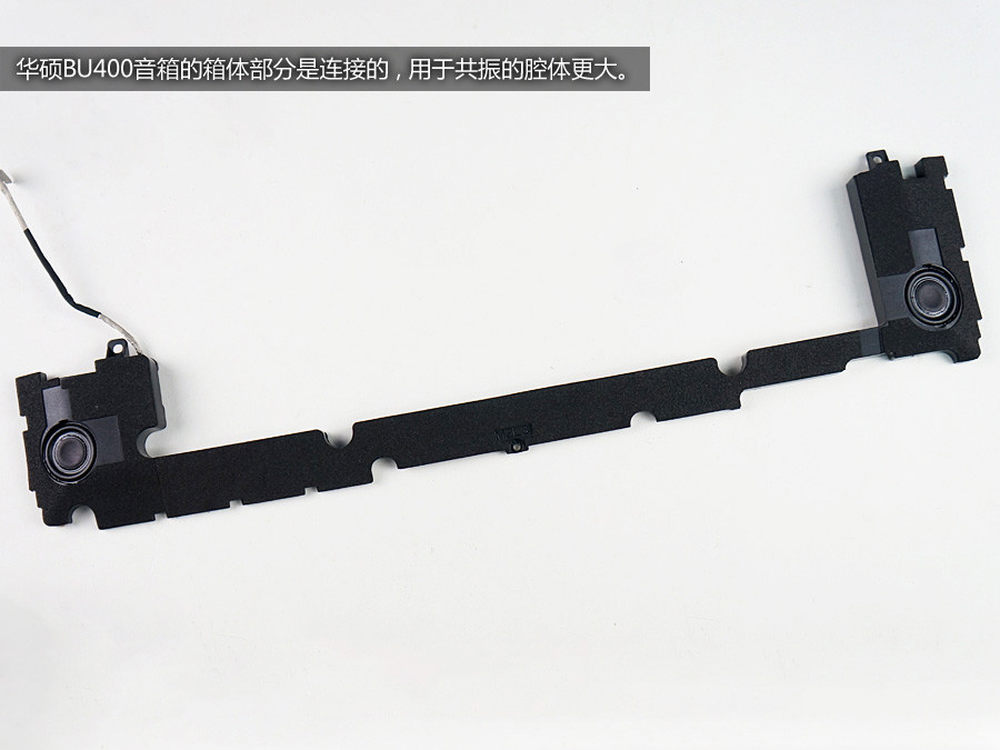

华硕BU400的两个音箱的箱体是连通的，用于共振的腔体更大。
40/45

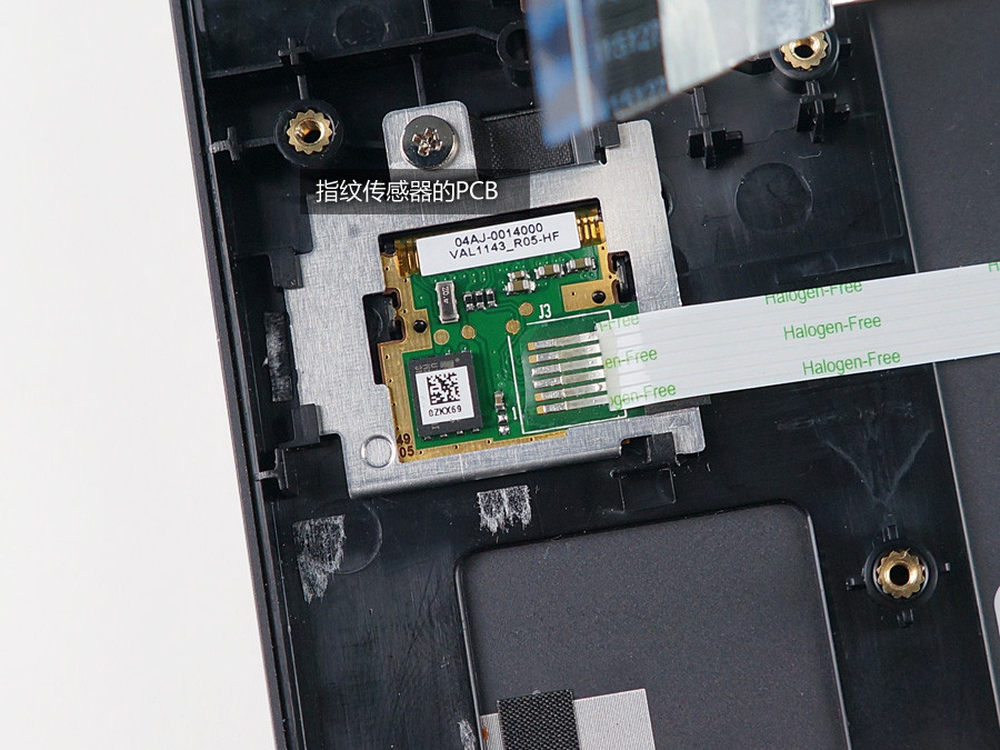

位于掌托下方的指纹传感器。
41/45

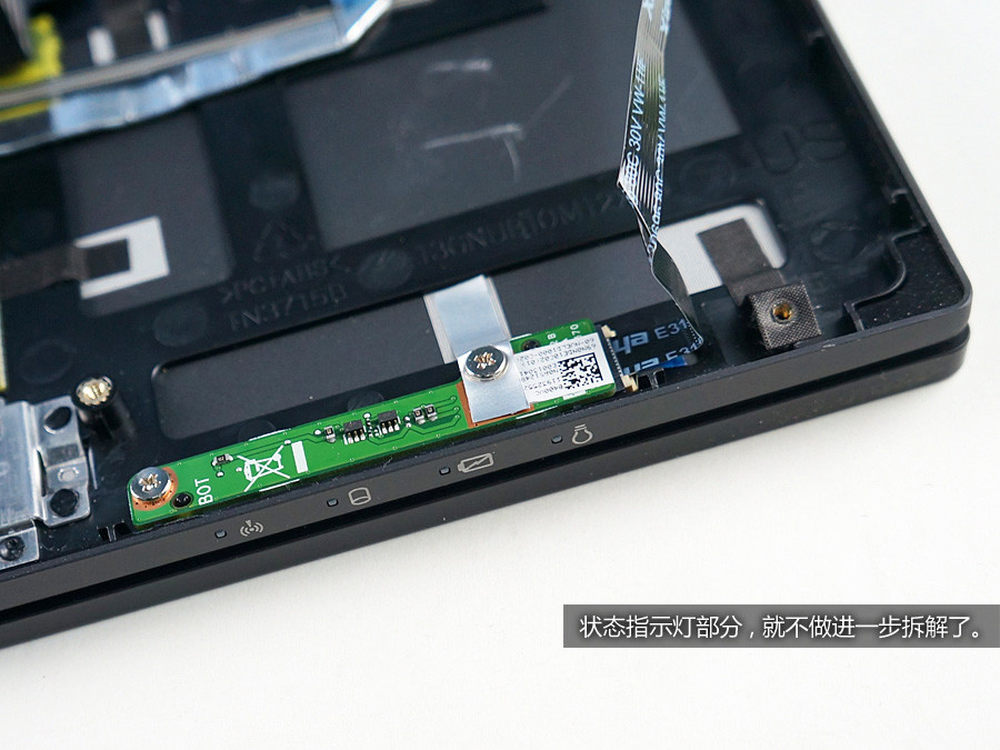

状态指示灯部分，由一条细小的排线连接。
42/45

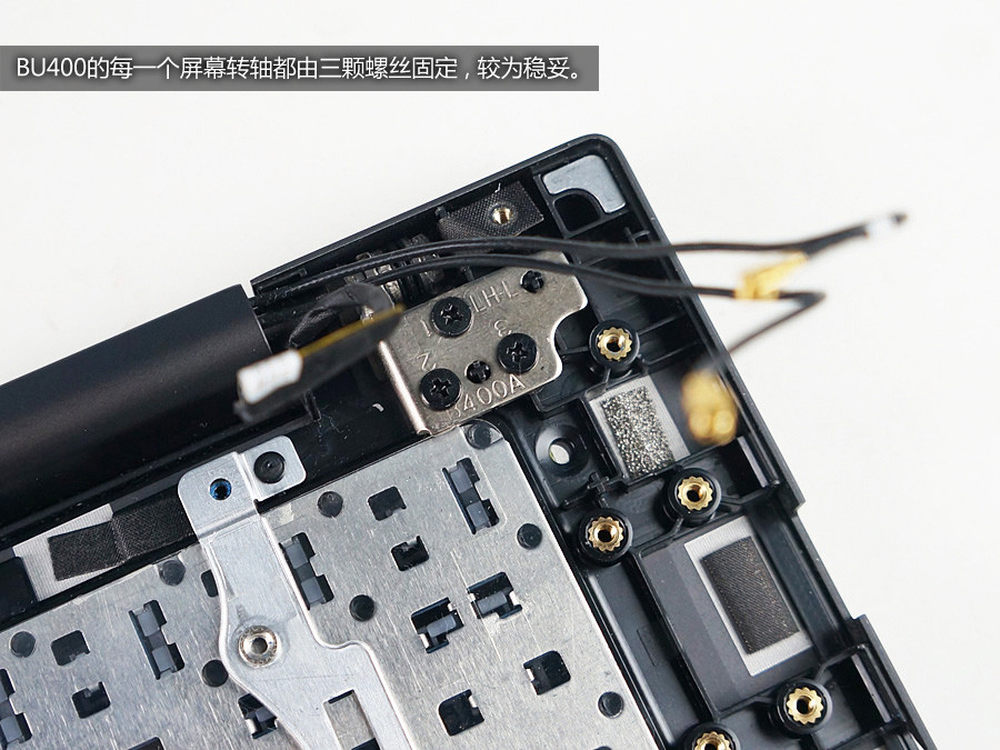

BU400的每一个屏幕转轴都由三颗螺丝固定，较为稳妥。
43/45

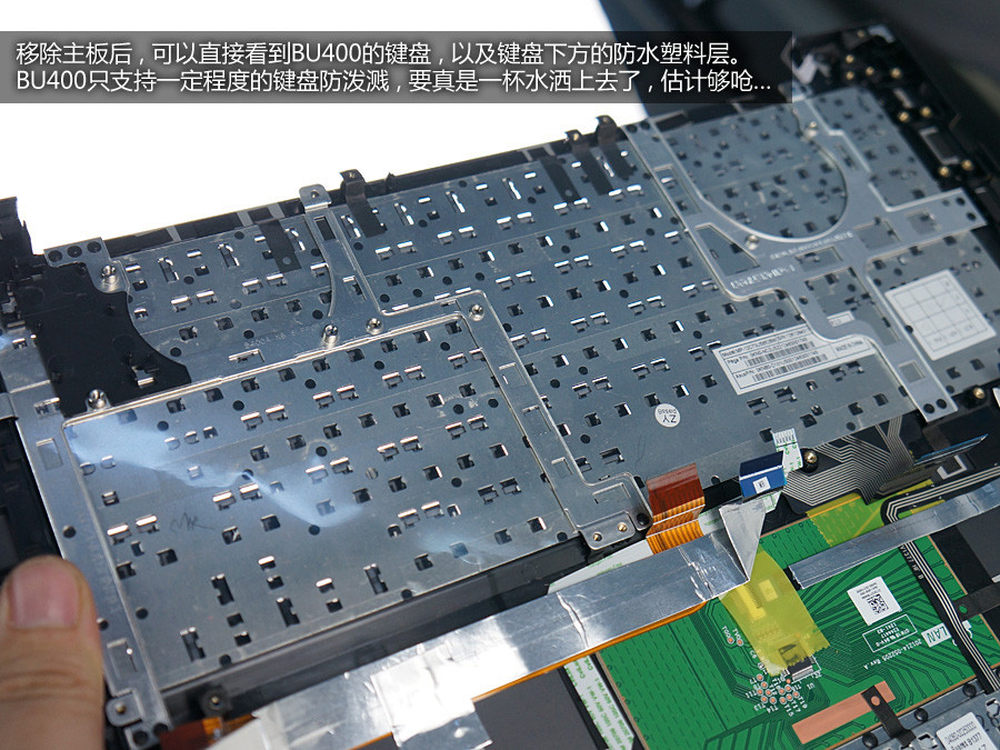

移除主板后，可以直接看到BU400的键盘，以及键盘下方的防水塑料层。该机只支持一定程度的防液体泼溅，要真是一杯水洒上去了，估计够呛……
44/45

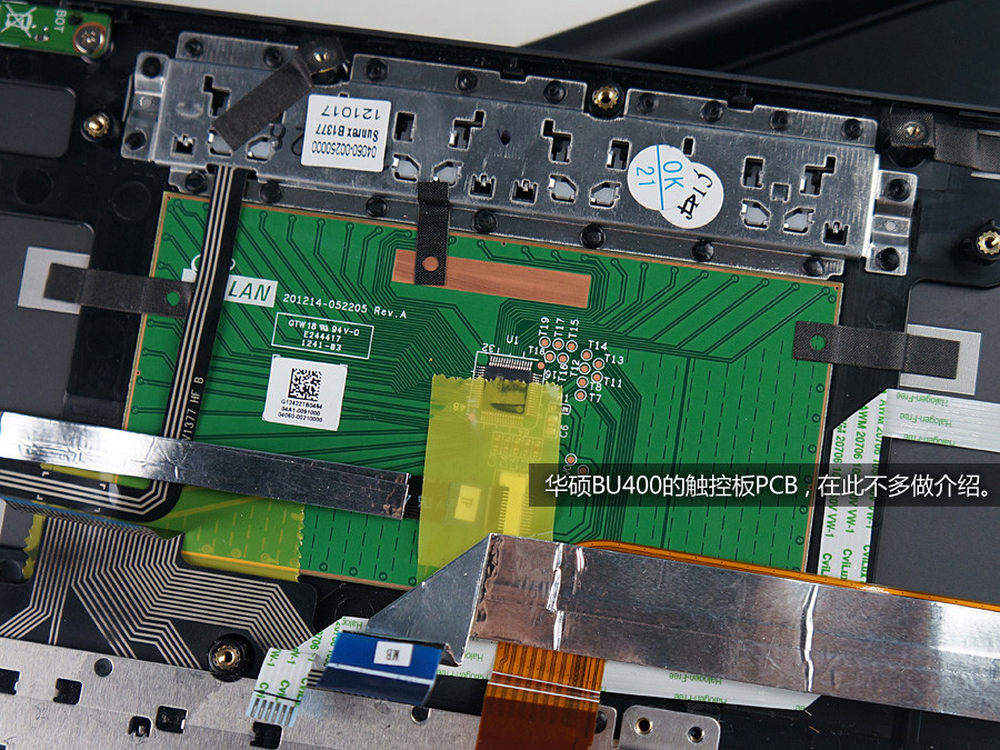

华硕BU400的触控板PCB，在此不多做介绍。
45/45
华硕BU400超极本定位在中小企业用户，因此从做工来说没必要达到军工级水准。该机外壳采用碳纤维材质搭配一体成型金属机身，光是这一部分就已经可以提供较为充足的保护作用，安全性已经超过了绝大多数普通超极本。其内部未见防滚架，主板也没有特殊的防护措施，但外壳够硬了，想要损坏内部，也不是轻易的事情。
为了做到安全，此次拆解中确实看到了TPM安全芯片，它在以往华硕电脑中并不多见，在其它品牌电脑中也是凤毛麟角，结合AT防盗技术等措施，安全性也是要高于传统超极本的。

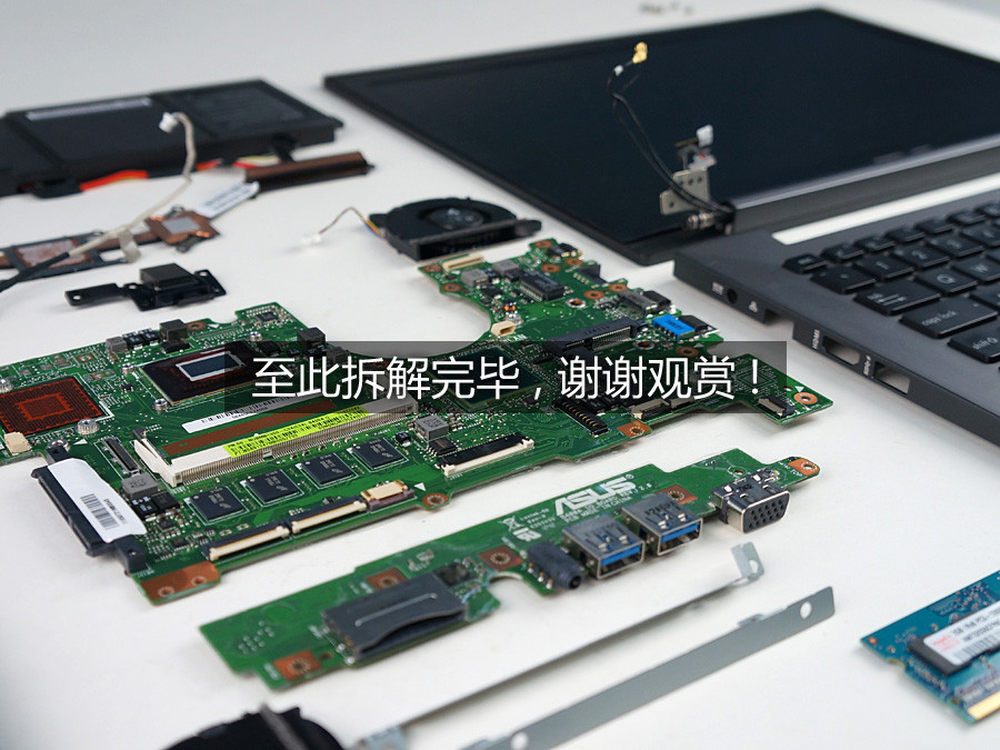

至此这台BU400的拆解完毕，谢谢观赏。
