远距离上网利器 淘宝热卖18db天线实测
1/27
泡泡网无线网卡频道3月26日 玩无线的人除了关注网卡外，对天线的关注度也非常高。在网卡功率额定的情况下，天线质量的优劣对无线信号的影响极大。今天笔者就为大家带来一款淘宝上关注度非常高的“事事如意”天线测试，此款天线采用纯铝片结构打造，据说能够达到18DB的信号强度，适合远距离上网使用。
打造此款天线需要用的到材料为：已打孔250mmx250mm反射板 x1 铝制(2.0mm规格厚度，实际值1.8mm )；已打孔有源振子(U型铝片) x1 (1.0mm规格厚度，实际值0.9mm )；已打孔43.5mm引向振子(大) x4 (1.0mm规格厚度，实际值0.9mm )；
已打孔40mm引向振子(小) x4 (1.0mm规格厚度，实际值0.9mm )；68mm长镀锌螺丝 x4；螺丝不锈钢螺母 x4；0.5mm厚度不锈钢垫圈 x4；14mm 圆心绝缘支柱 x8；18mm 圆心绝缘支柱 x4；4mm 圆心绝缘支柱 x4；SMA基座(外螺内针) x1；馈点用2mm铜柳钉 x1。
2/27

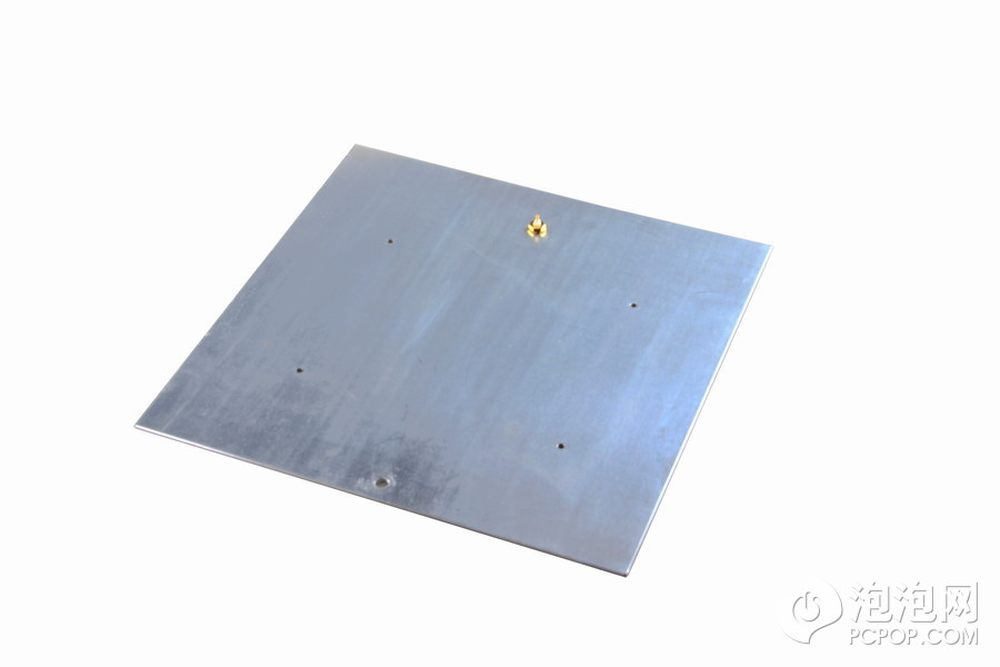

天线的反射板采用的1060铝板，反射板尺寸为250*250*2（mm）；图上的SMA基座需要提前安装。
3/27

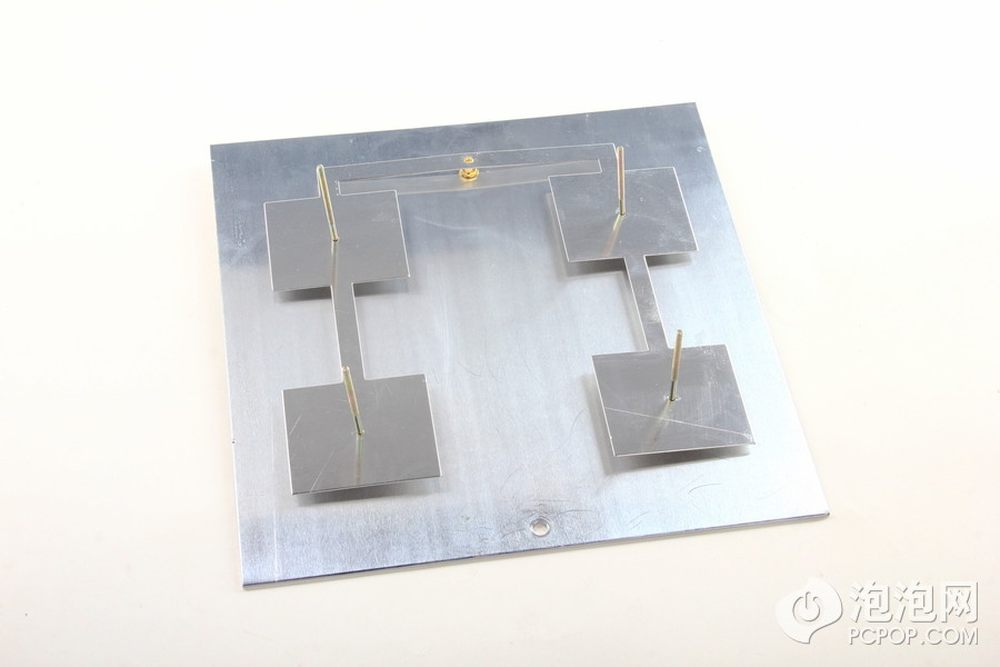

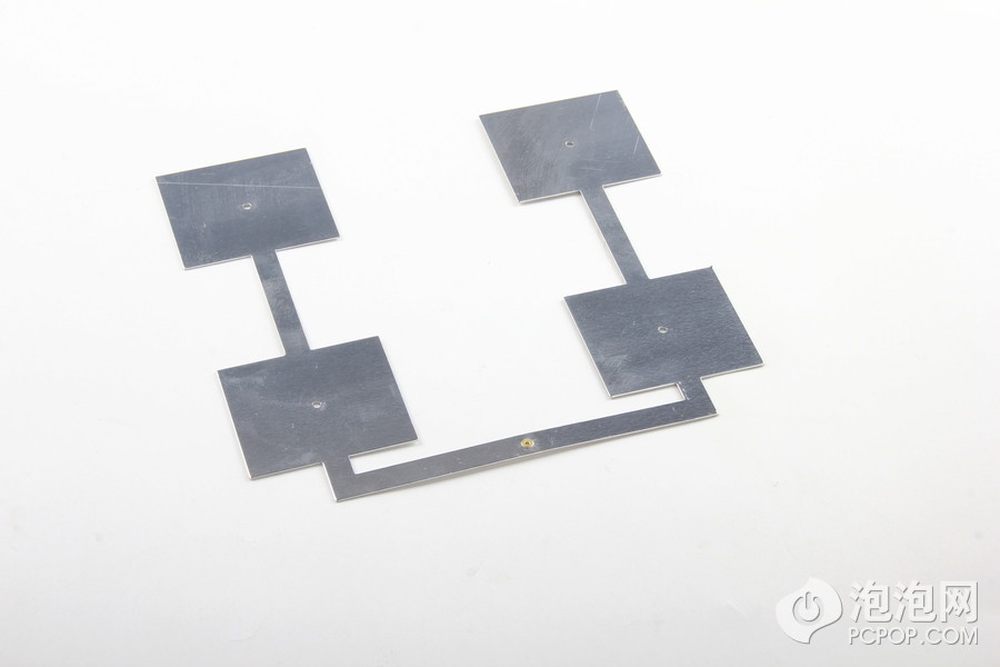

已打孔有源振子(U型铝片) x1 (1.0mm规格厚度，实际值0.9mm )。
4/27

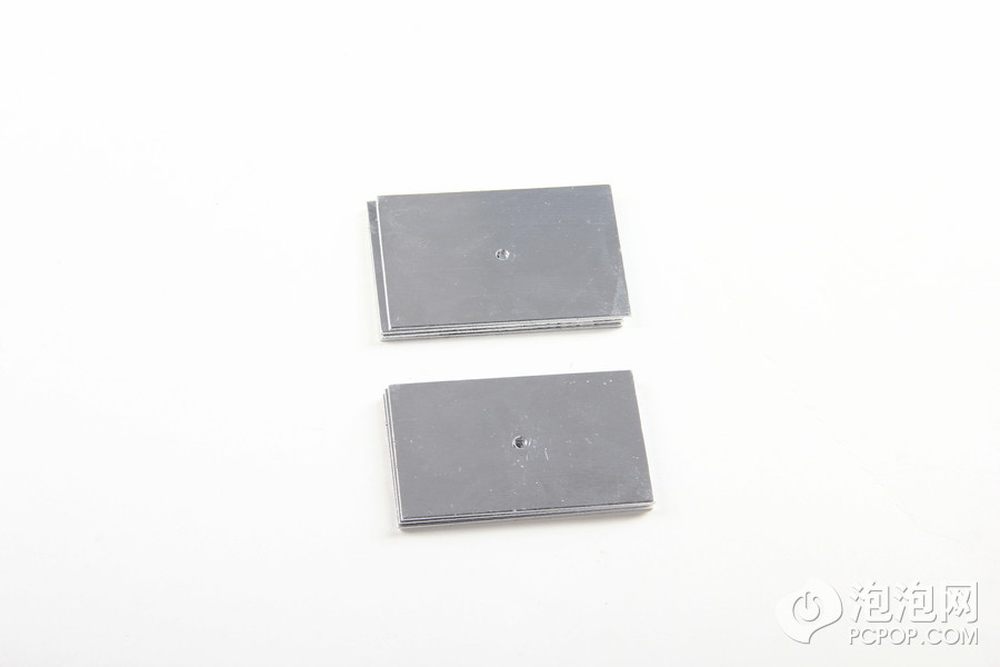

已打孔43.5mm引向振子(大) x4 (1.0mm规格厚度，实际值0.9mm )；已打孔40mm引向振子(小) x4 (1.0mm规格厚度，实际值0.9mm )。
5/27

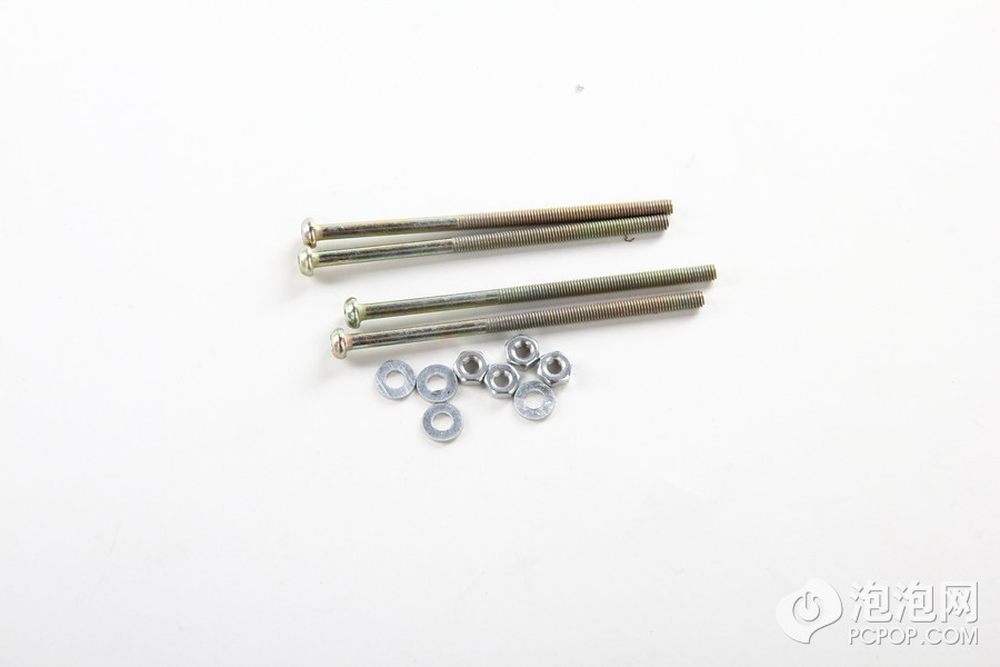

安装需要用到的螺丝钉、螺丝母、垫片。
6/27

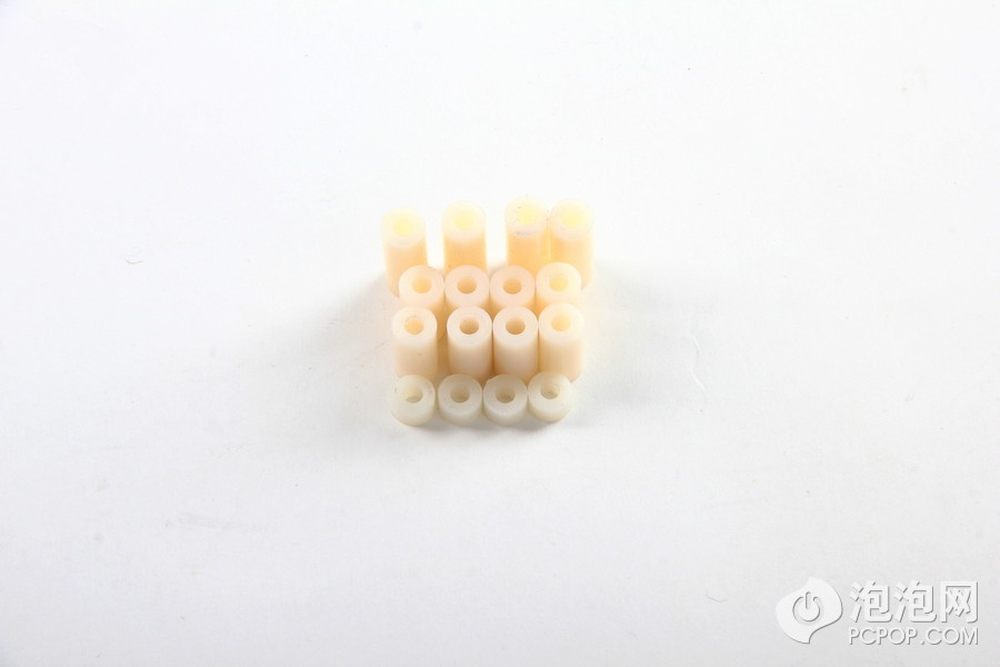

三组垫柱，尺寸分别为4毫米、14毫米、17.5毫米。
7/27
天线底座。
8/27
安装方法非常简单，将四颗螺丝钉穿过反射板，然后将螺丝垫片装入螺丝，之后将4毫米垫柱装上去，然后安装U型振子。
9/27

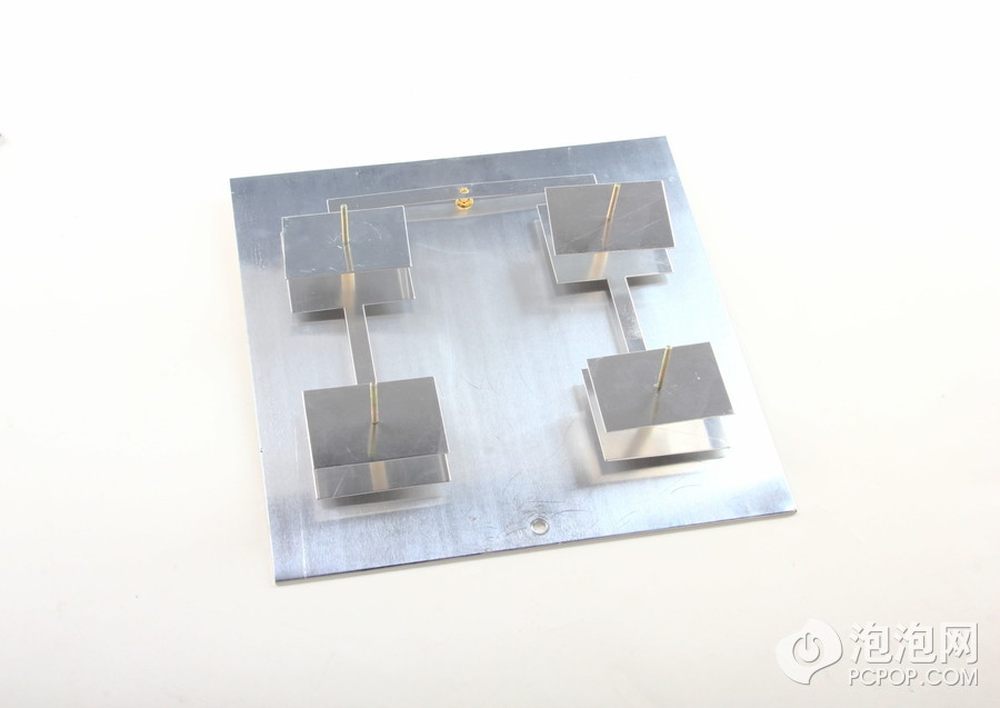

在U型振子上安装17.5垫柱，然后安装64X43.5(mm)引向振子。
10/27

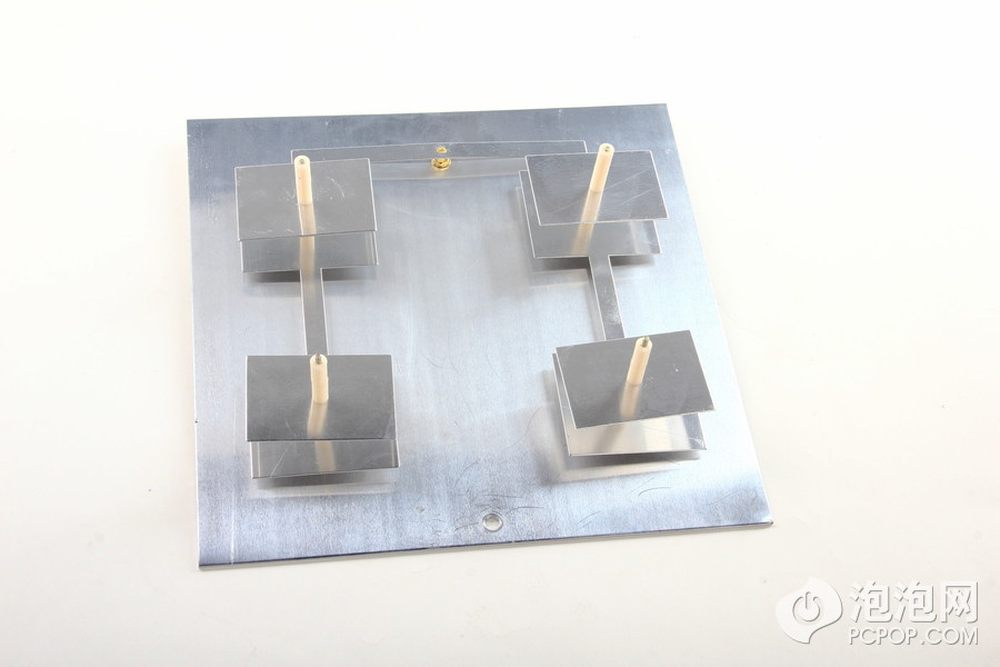

安装14毫米垫柱（两组）。
11/27

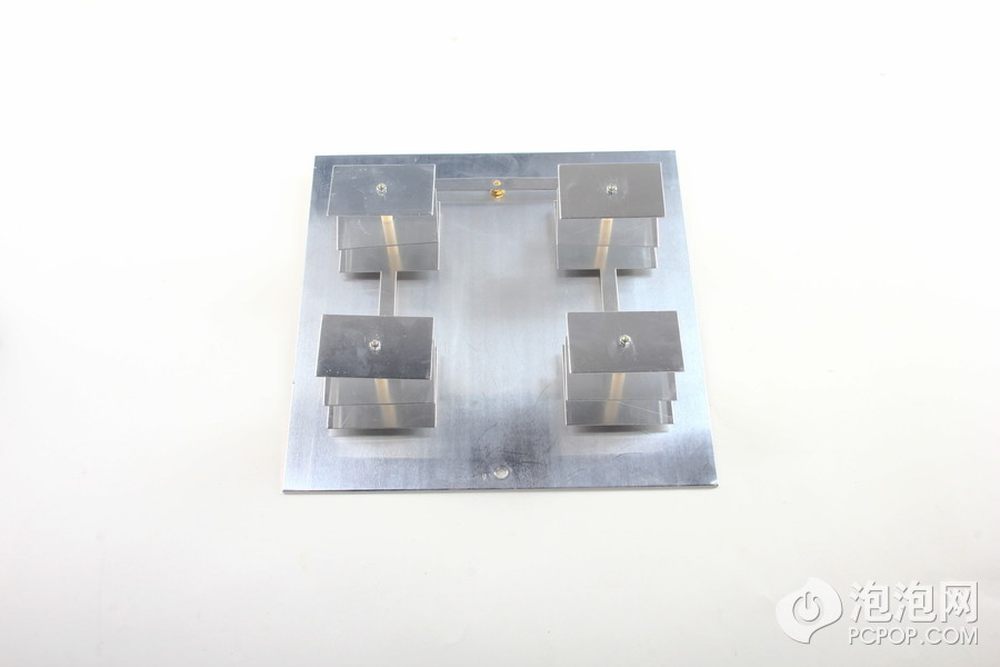

安装64X40(mm)引向振子，然后锁紧螺丝。
12/27
之后安装底座，然后调整下阵子的方向，使其保持一致。
13/27

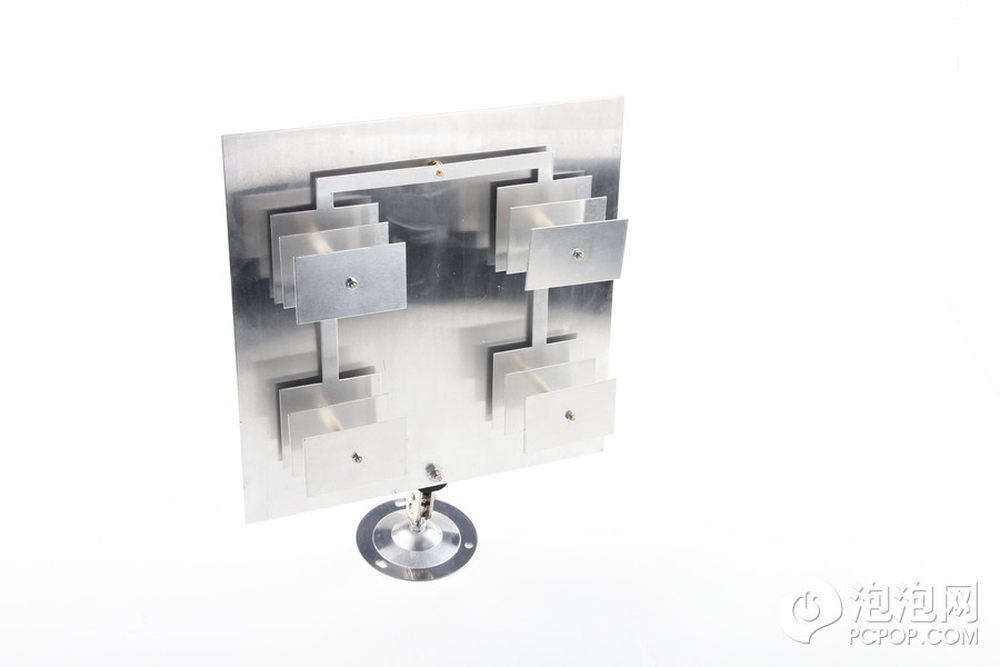

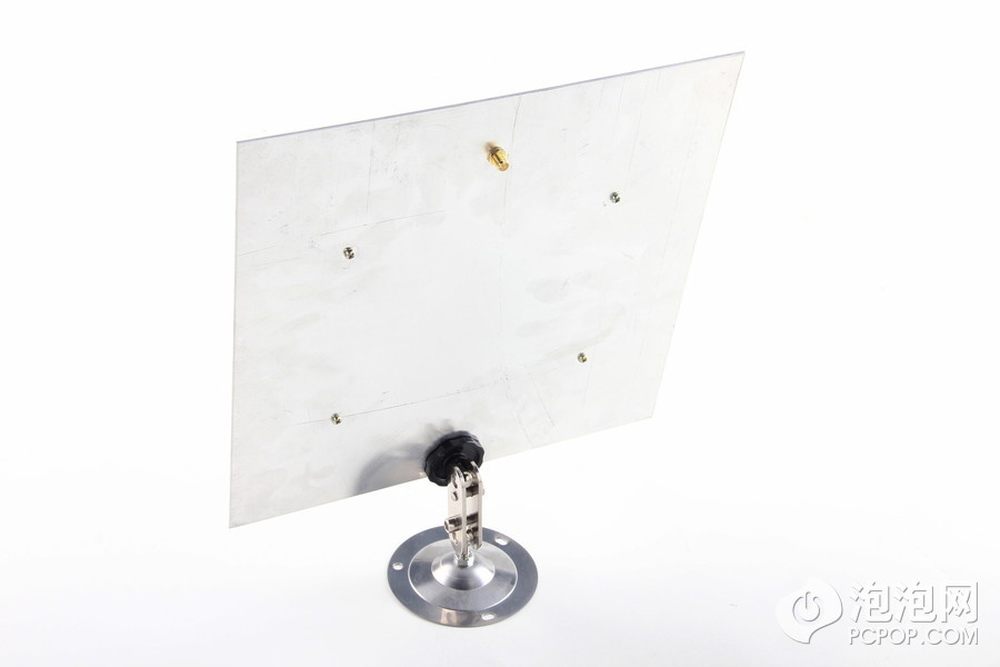

安装完成，背面看起来要比正面好看。
14/27

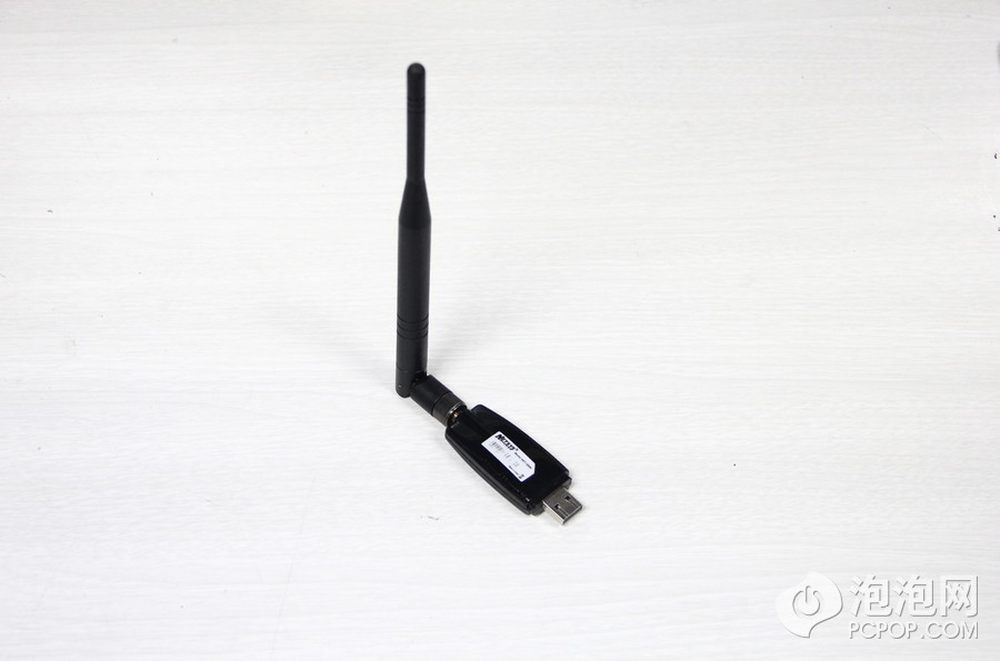

测试用的是REALTEK 8191SU无线网卡，网卡自带一根6DB全向天线，此款网卡的稳定性只能用“渣渣”来形容。
15/27

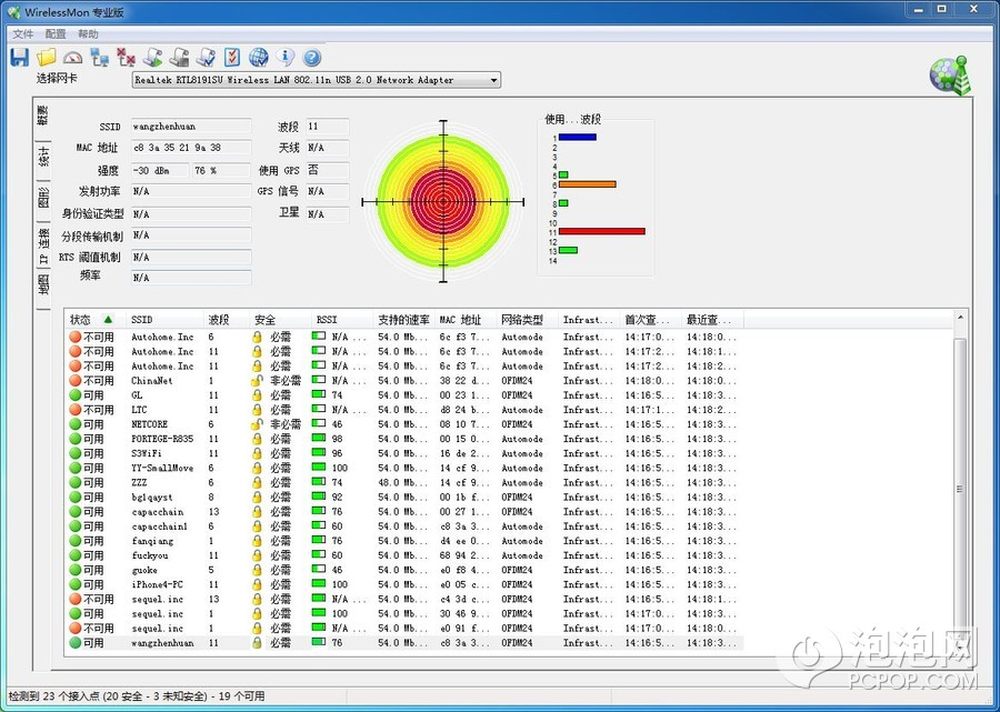

网卡自带的天线可以搜索到23个无线信号（后期增长到29个）。
16/27

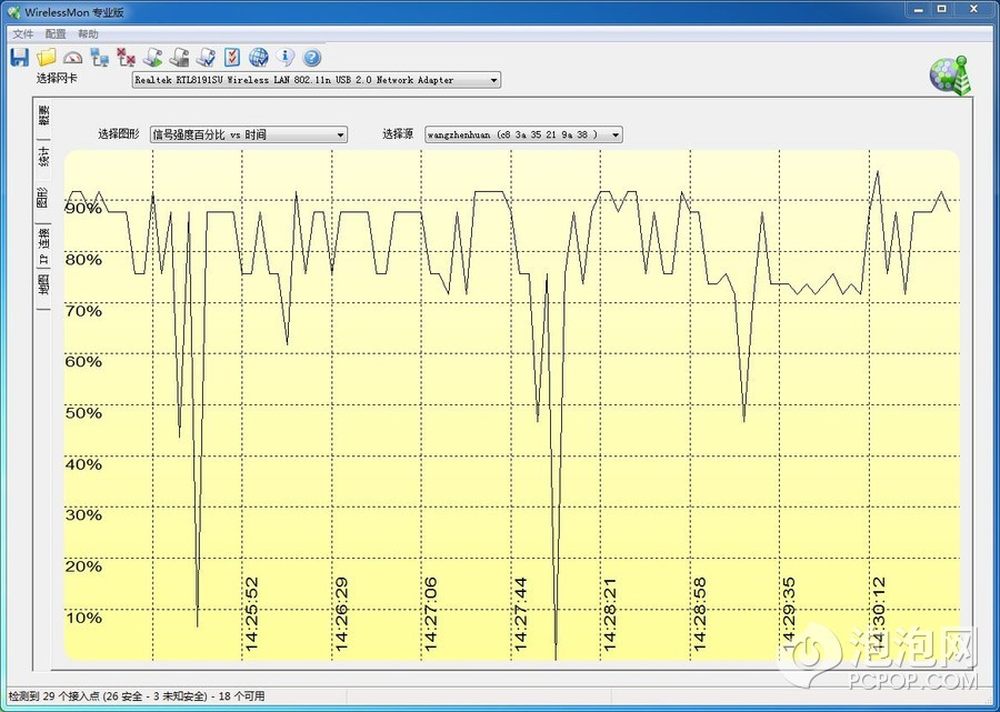

笔者选择连接的AP大概在30米外，并且有建筑物、办公设备遮挡。用网卡自带的天线进行连接，信号强度大致在90%%到70%%之间，华丽的波浪线可见网卡的稳定性……
17/27

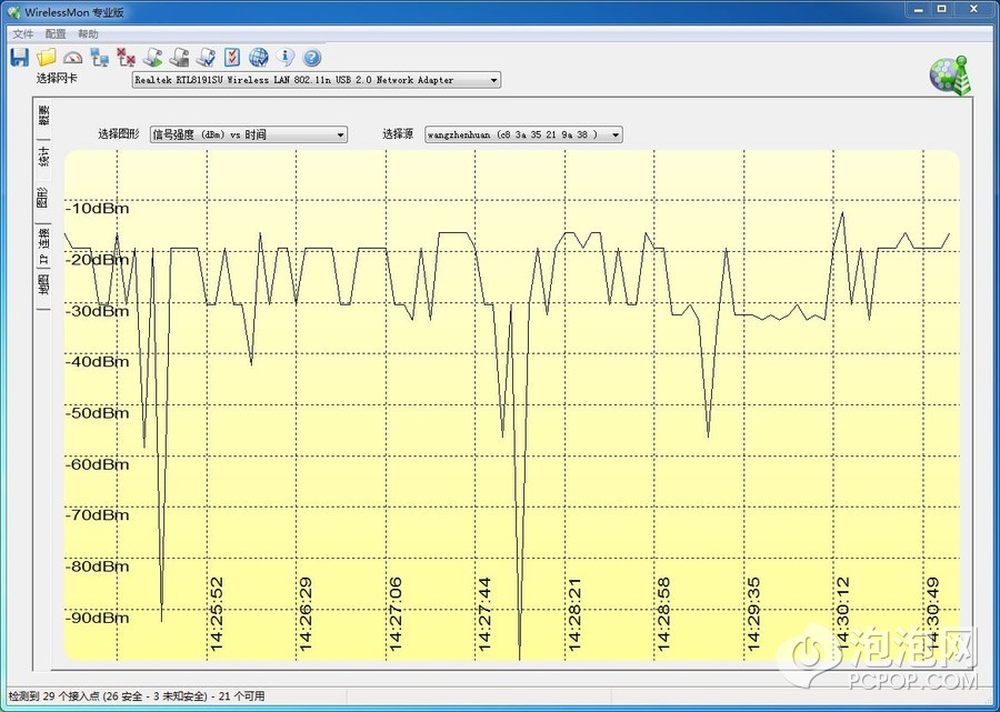

信号的强度大致在-20dBm到-30dBm之间，下面我们更换事事如意天线。
18/27
搜索到信号比之前多了几个（都是不可用的？），不过需要注意的是，玩定向天线要掌握好方向，如果方向不对再好的天线也发挥不出功能。
19/27

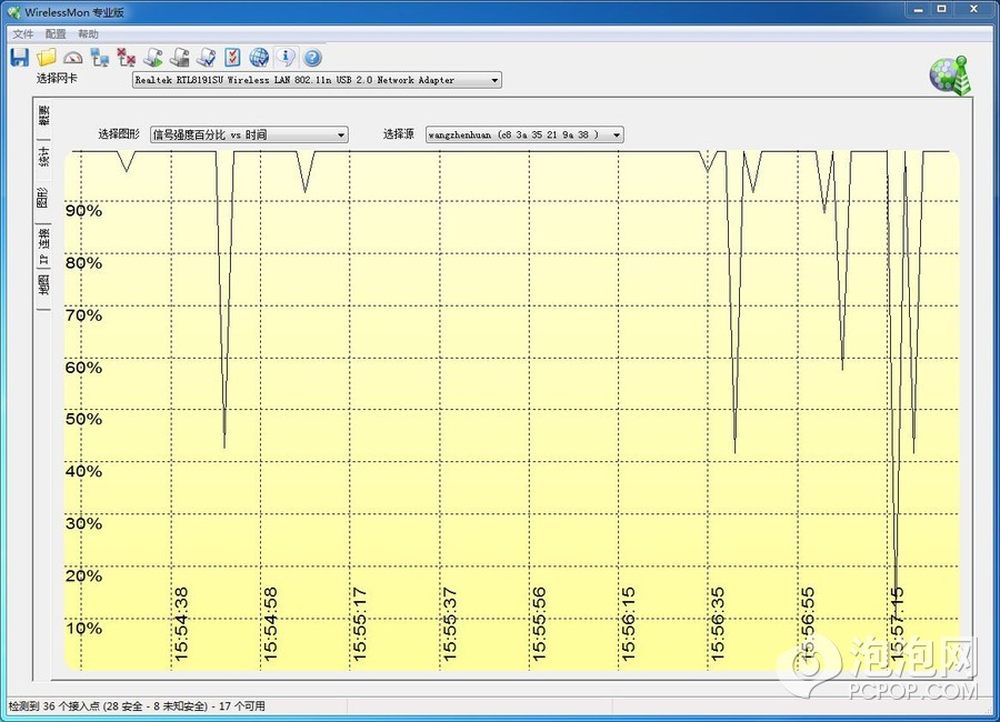

在换定向天线调整好角度后，我们可以看出信号强度瞬间提升，大部分时间保持在100%%，当然网卡的不稳定性会出现信号瞬间锐减，这个基本和天线无关。
20/27

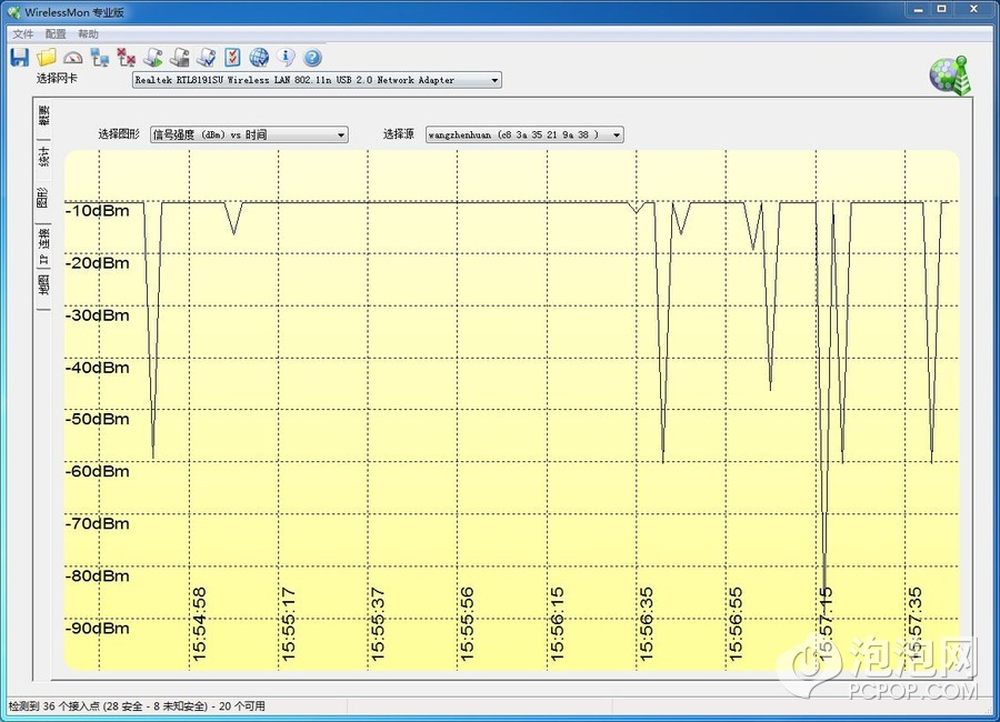

信号强度大部分时间在-10dBm，相比之前的6DB全向天线强的不是一点半点。
21/27

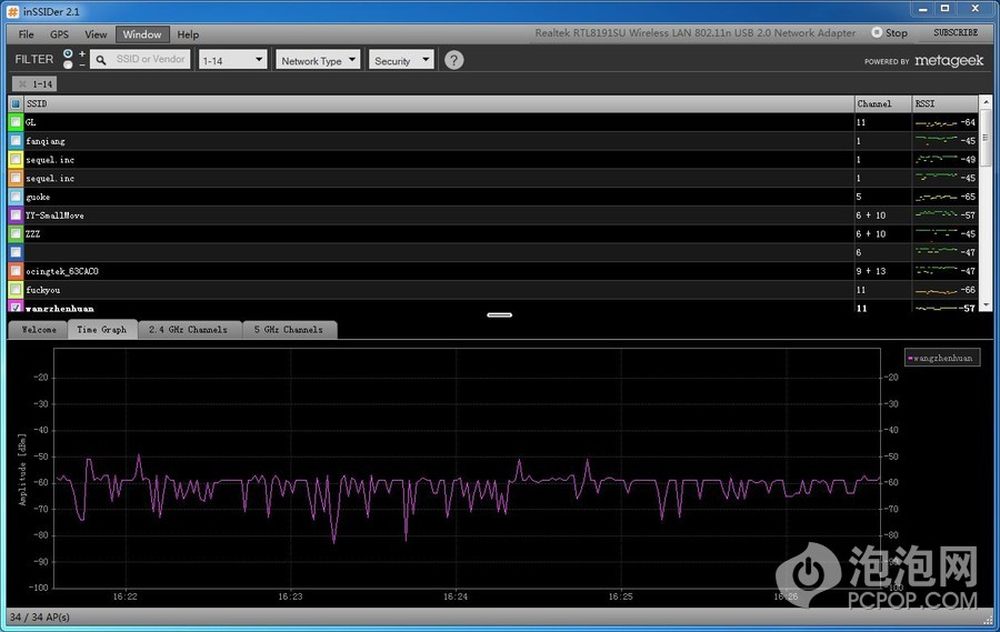

下面我们换款软件，用inssder测试网卡自带的全向天线，信号强度大致在-60那华丽曲线不解释……
22/27

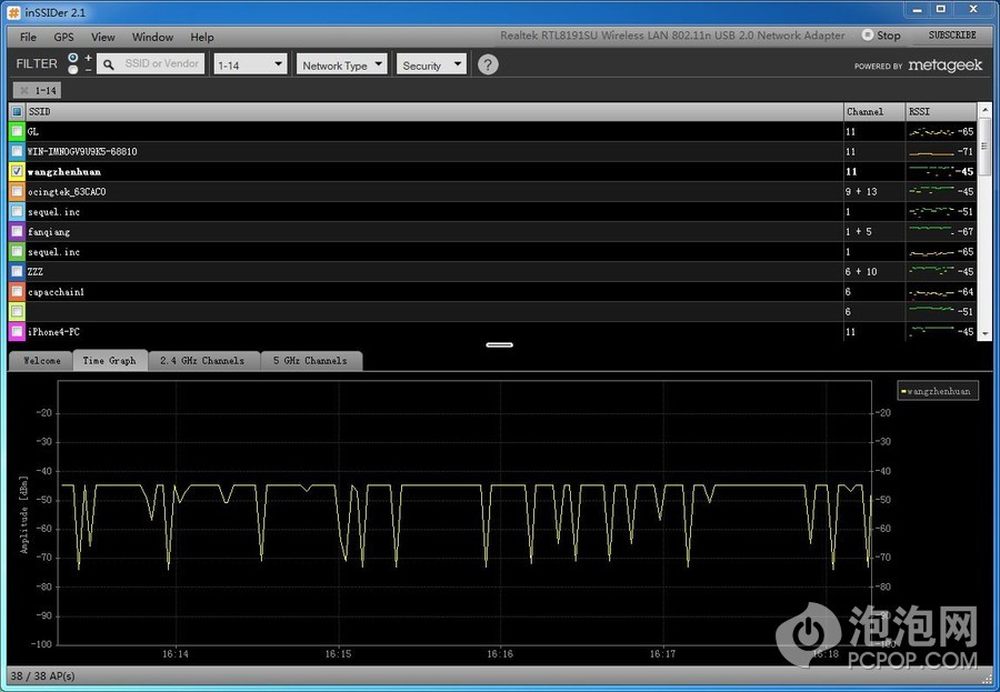

下面换上事事如意天线然后再进行测试，信号强度大部分在-45dBm；通过以上的两款测试软件，我们能够看出在网卡不变的情况下，通过更换无线网卡的天线的方式，能够明显的提高信号质量。此款无线天线是DIY玩家自己设计的，在淘宝的售价在35元左右，购买链接有兴趣的网友可以购买（泡泡网对产品质量问题、售后服务等不负有连带责任）。
23/27

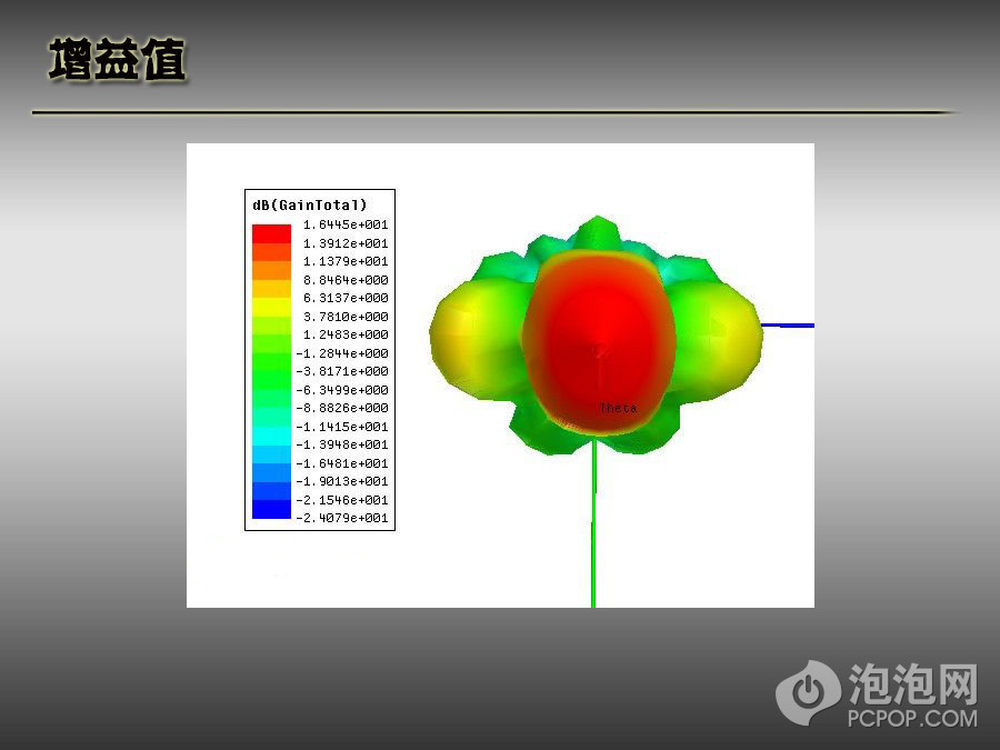

以下内容为仿真软件测试，内容来自无线技术论坛，笔者摘过来给大家做个参考，HFSS仿真软件仿测试；增益值
24/27

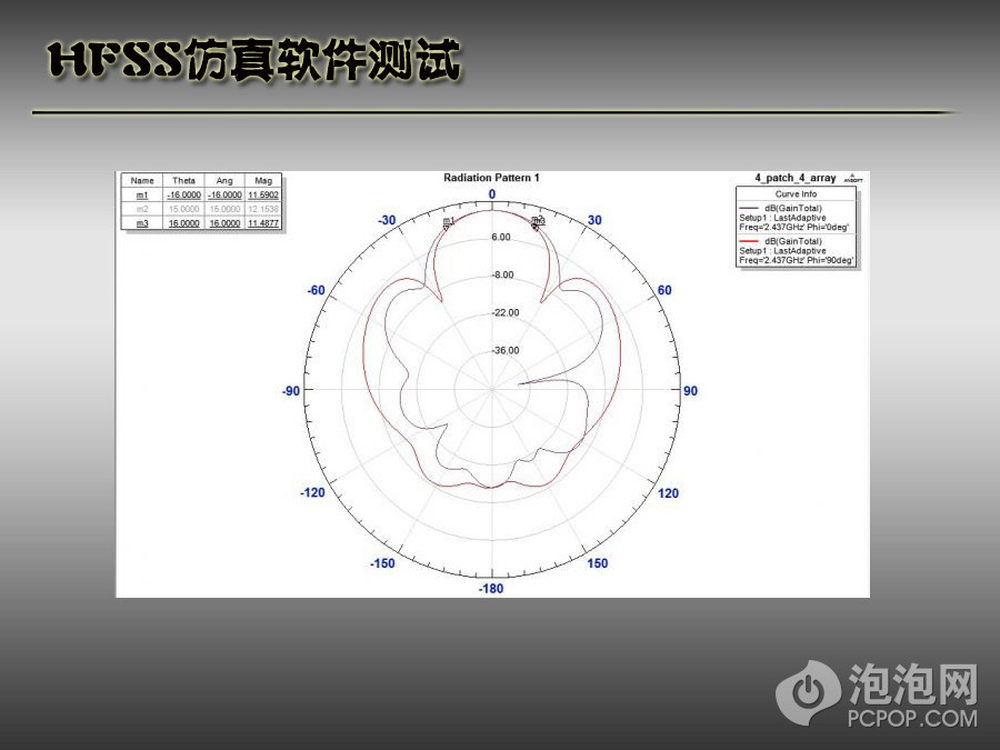

方向为32度。
25/27

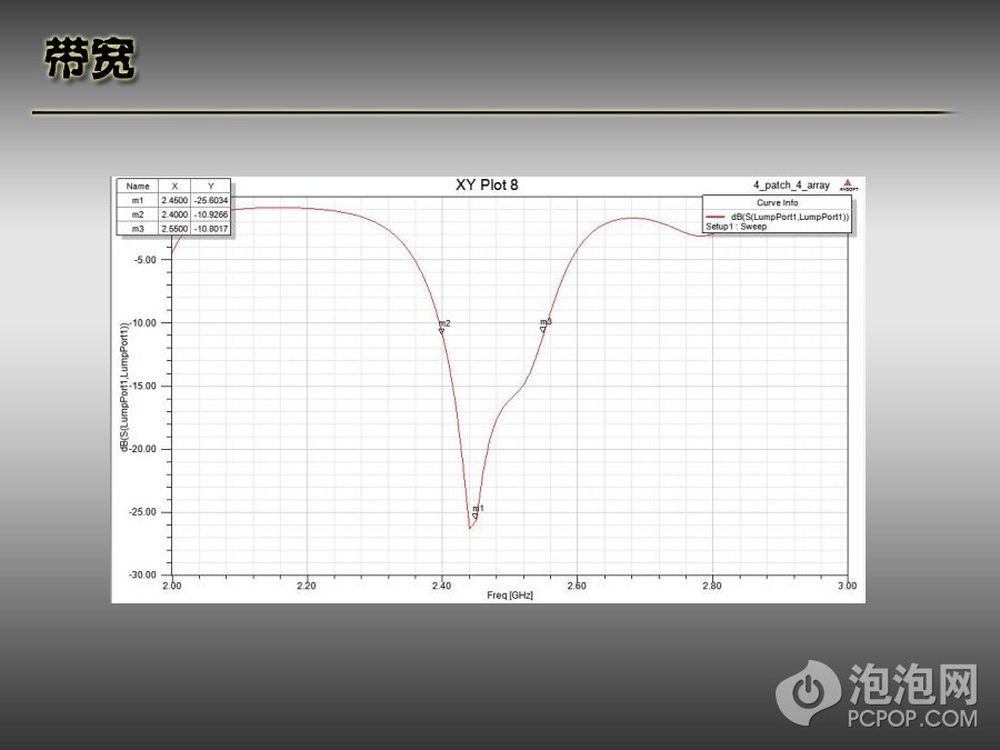

带宽：2.4GHz-2.55GHz。
26/27

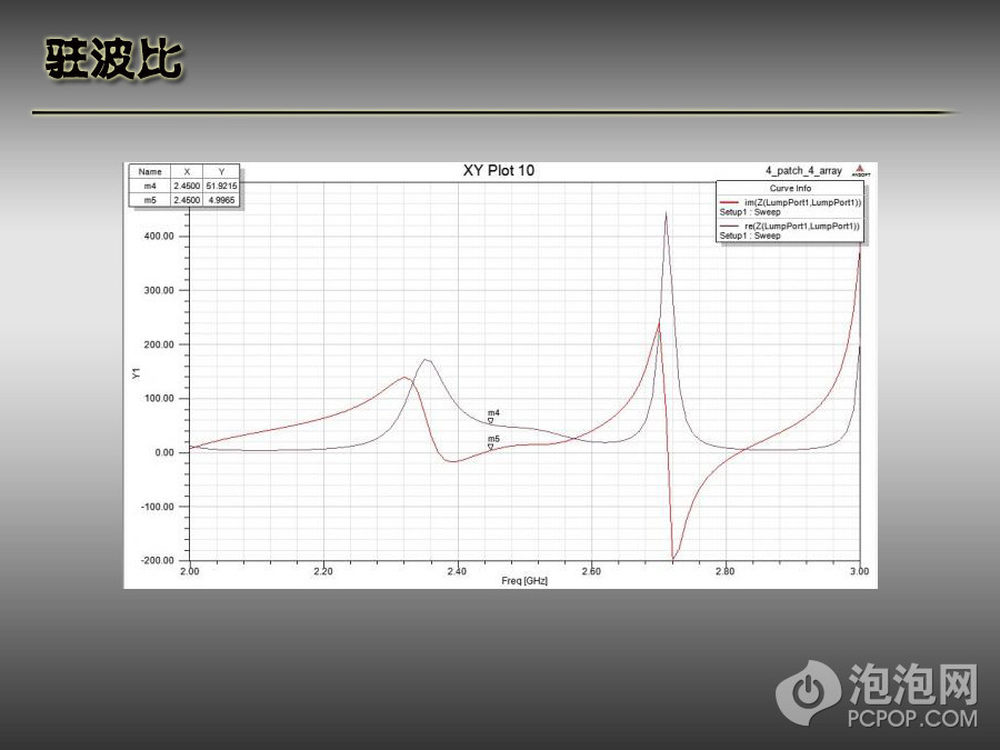

阻抗：51.9欧姆（2.45GHz）。
27/27

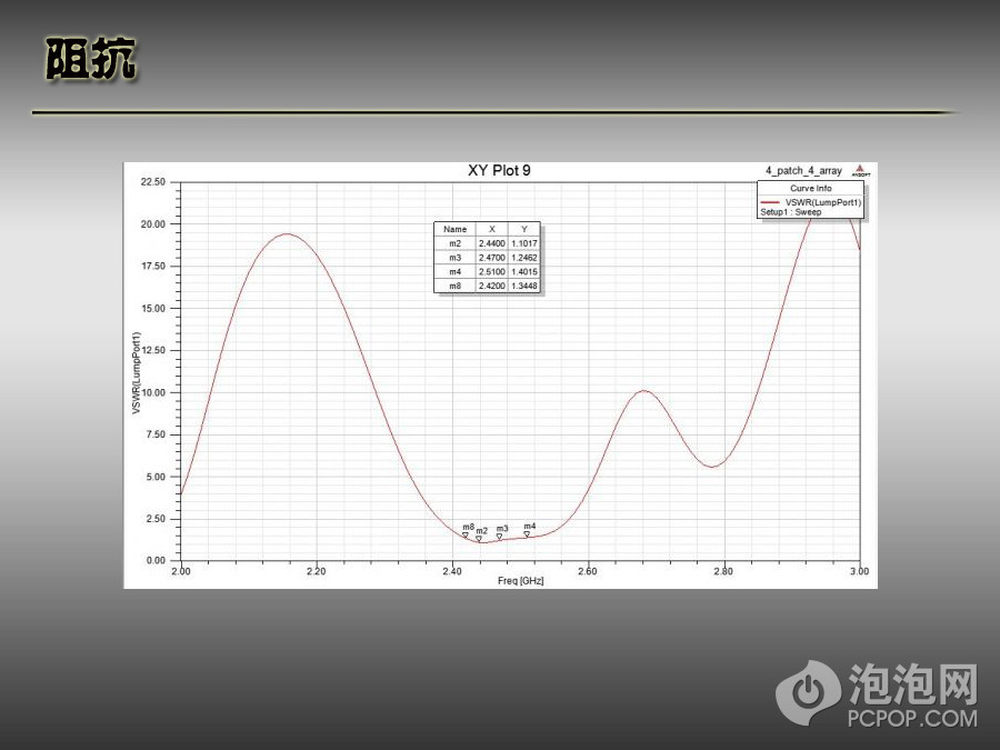

驻波比：全波段都在1.5以下；当然动手能力强的同学可以自己打造，下面是具体的DIY图纸可以点击链接。
