老百姓的80PLUS金牌电源 测全汉AS550
1/19
全汉的AU系列电源是自己研发的一、二次侧控制器，这在电源品牌中确实不多见，因为需要很强的研发实力，这个系列经过1年多的磨合后已经可以优化成本并且保证80PLUS金牌的水准，最近推出的AU S系列就是这样来的。我们曾经在《世界级游戏电源 全汉Aurum S系列解读》中详细介绍过2013年全汉的新品，这篇文章里我们重点看全汉这颗Aurum AS-550，额定功率550瓦，80PLUS金牌认证，价格不超过550元，后续量产会采用全日系电容。
2/19

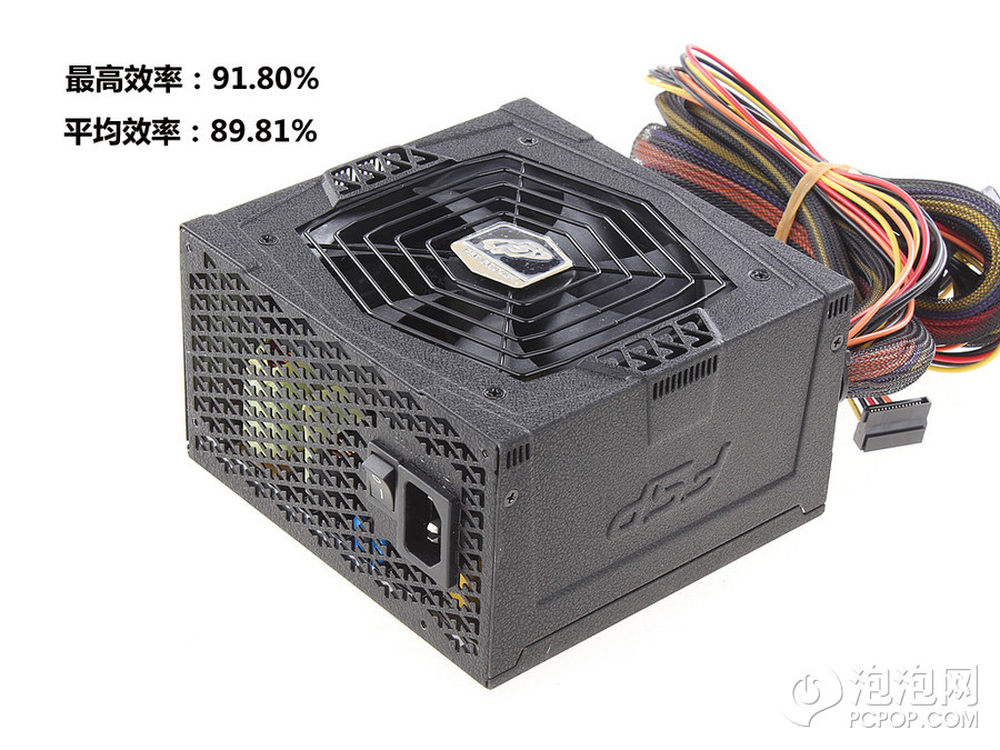

从外观可以隐约看出Aurum原版的影子来，但是也能看出简化了不少。除了24PIN包裹了尼龙网线外其他线材没有包裹。电源最高转换效率接近92%%，这个表现挺不错，无愧于80PLUS金牌认证
3/19

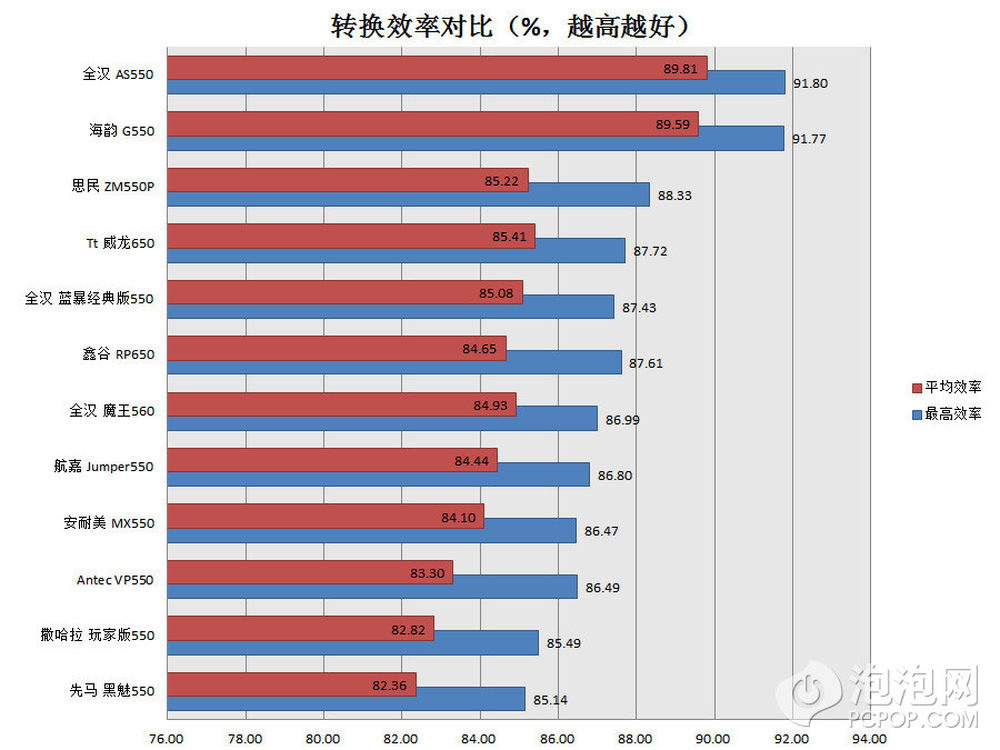

在所有550瓦电源中全汉AS550的效率最高，甚至超过了海韵的G550一些。
4/19

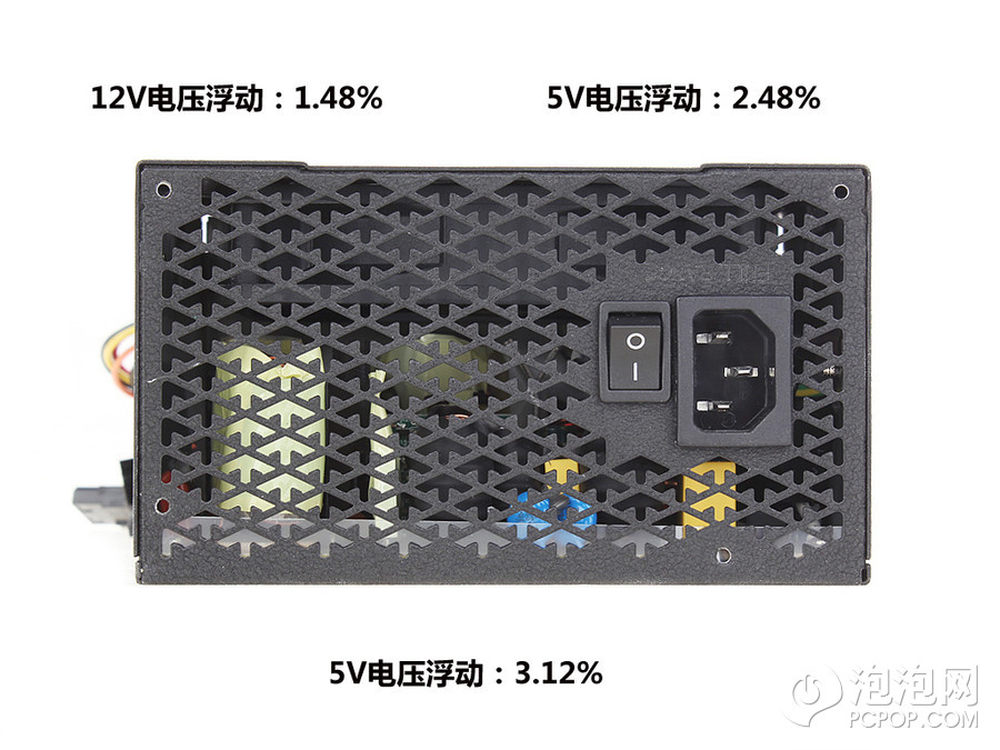

Aurum系列特有的箭头型散热孔露出来了，虽然在资料中说这种设计更有利于散热，不过在我看来更好看是真的
5/19

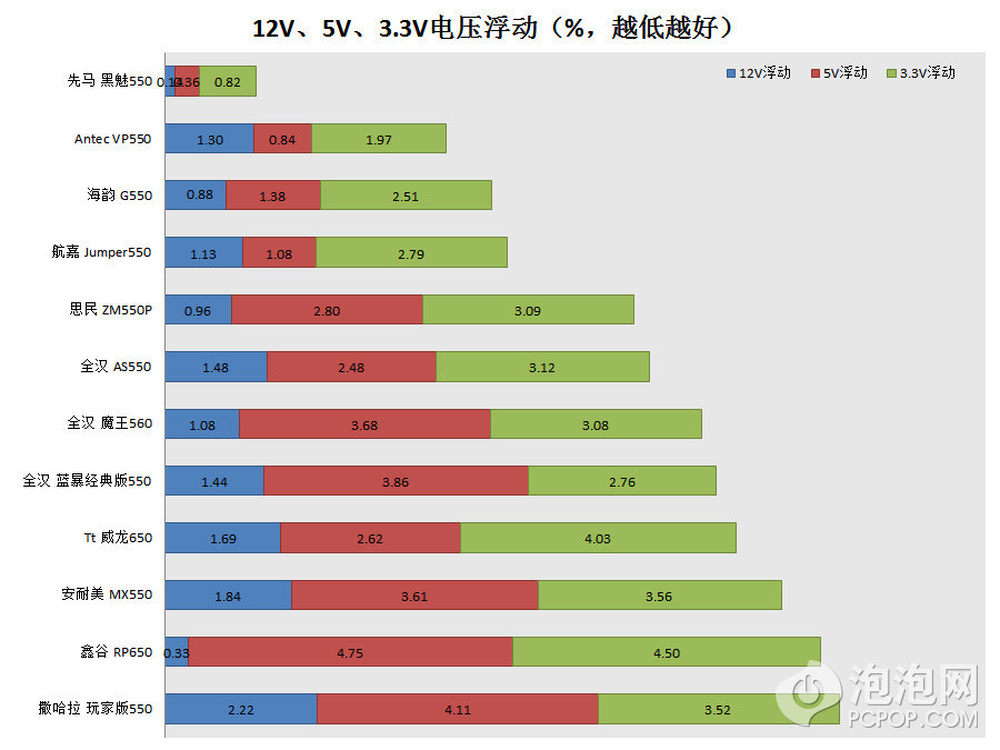

全汉拍在稳定性的第二梯队
6/19

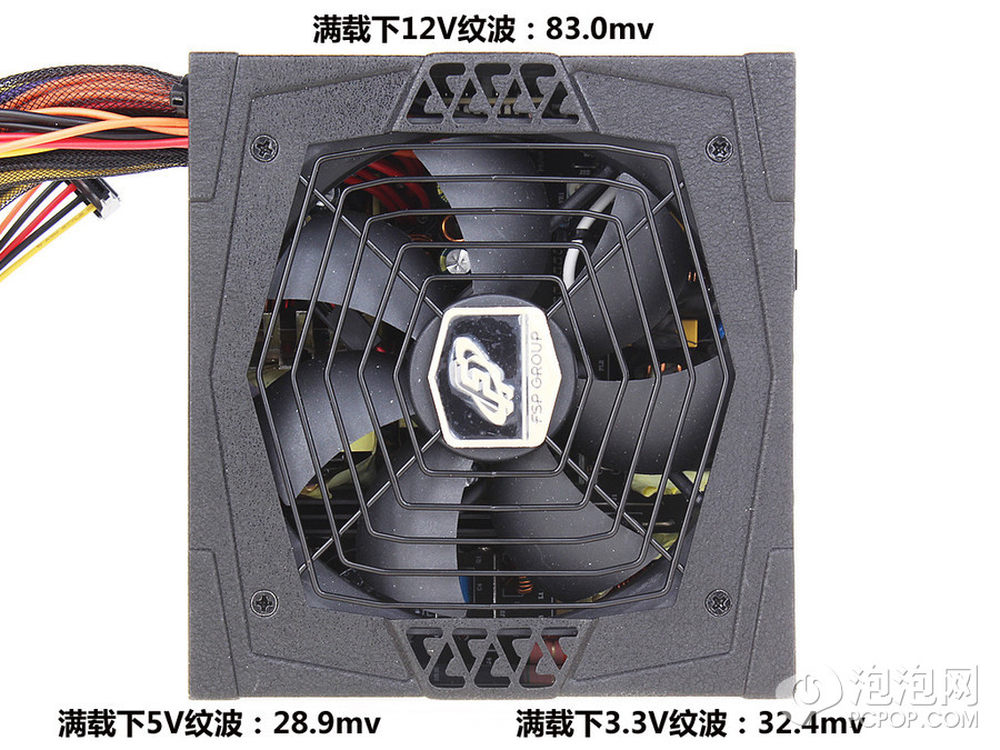

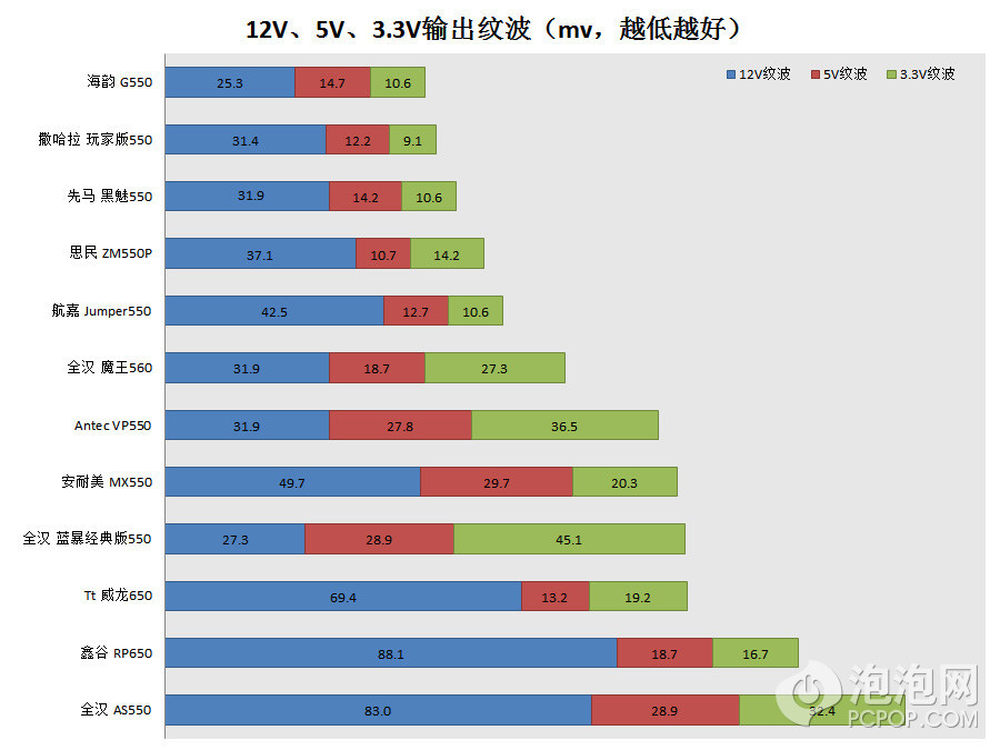

满载下的纹波12V略高，不过还是合格的，3.3V和5V都是在60%%上限附近。
7/19
AS550的纹波并不占优势
8/19
电源的功率贴纸非常规范，额定功率550瓦和电源的型号吻合，其中12V采用单路输出设计，输出能力达到504瓦，这个数是额定功率92%%，比例很高不错。3.3V和5V的标称值也较大。5V待机一路提供了3A的大电流。

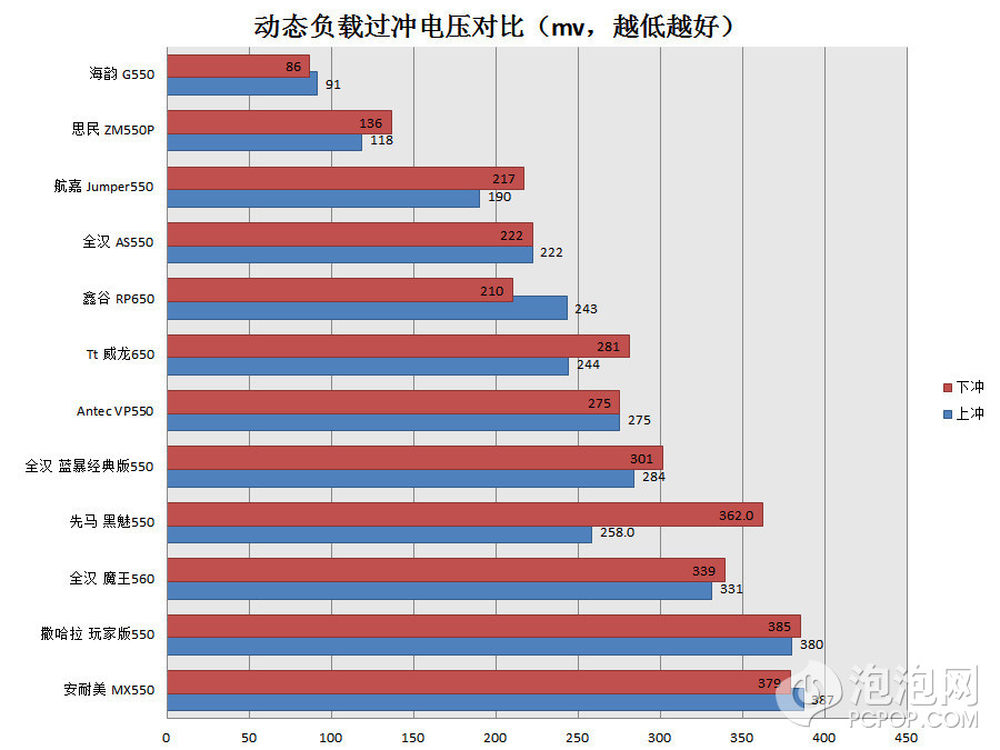

在动态负载中AS550表现很稳定，反应速度也和大部分双管正激的电源差不多，啸叫声音直到6000Hz时才出现，让这颗电源叫起来还不是那么容易。
9/19
表现不错
10/19

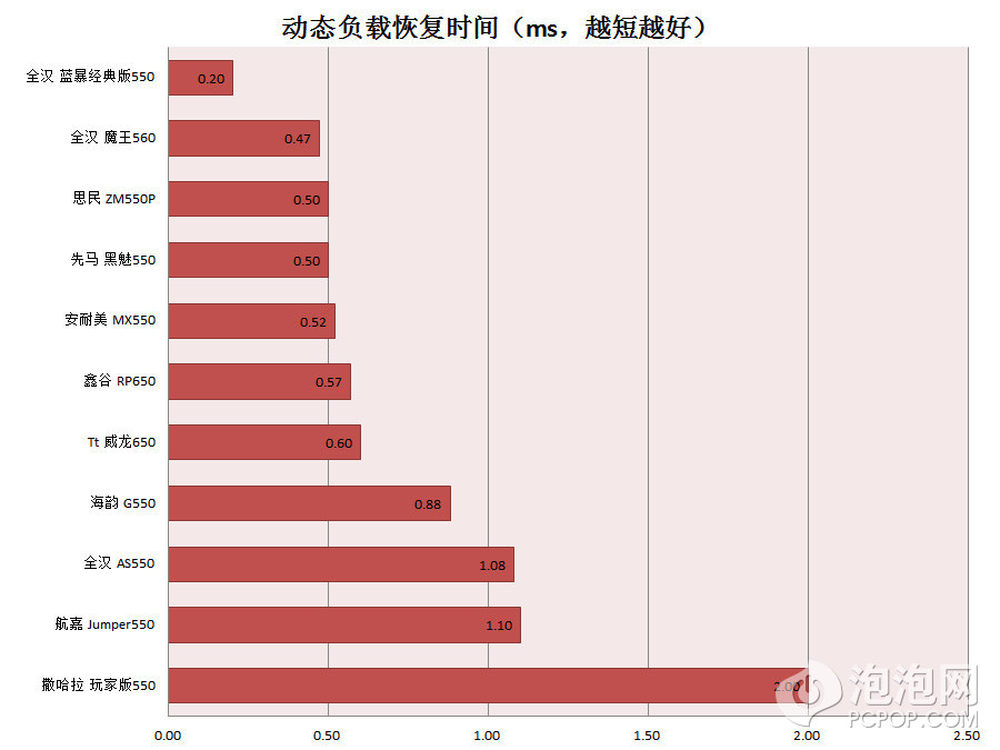

双管正激结构的电源响应时间大约在0.5-1ms之间，全汉主动篏位式的结构反应在1ms，比LLC半桥的快一些。
11/19

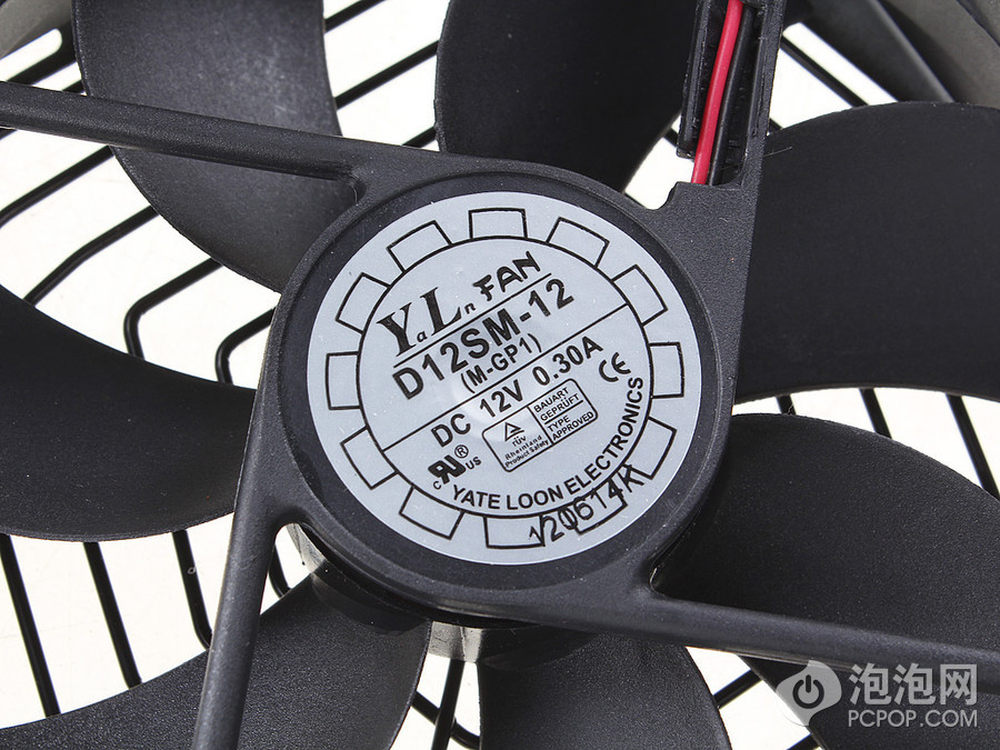

全汉的Aurum AS系列比Aurum略微削减了用料，比如风扇换成油封轴承的。不过在满载下耳朵距离风扇15cm才能听到风扇，还是很安静的。在300瓦负载时耳朵距离风扇9cm才能听见风声。这个电源如果挂机下载一定不是最大的噪音源。
12/19

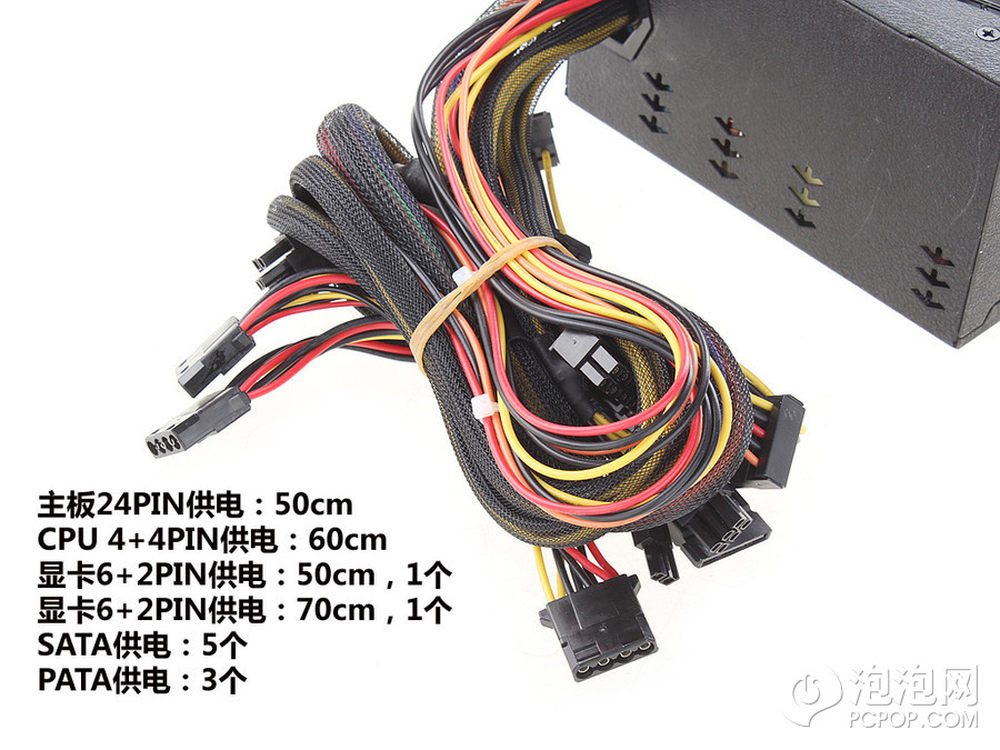

电源采用全部原生的线材，显卡的2个接头都坐在了一条线上，节省了理线空间。不过线材只有24PIN包裹了尼龙网。CPU供电足够长，在绝大多数中塔机箱里都可以走背线。SATA接头足够。全部线材都采用了AWG18规格，很规范。
13/19

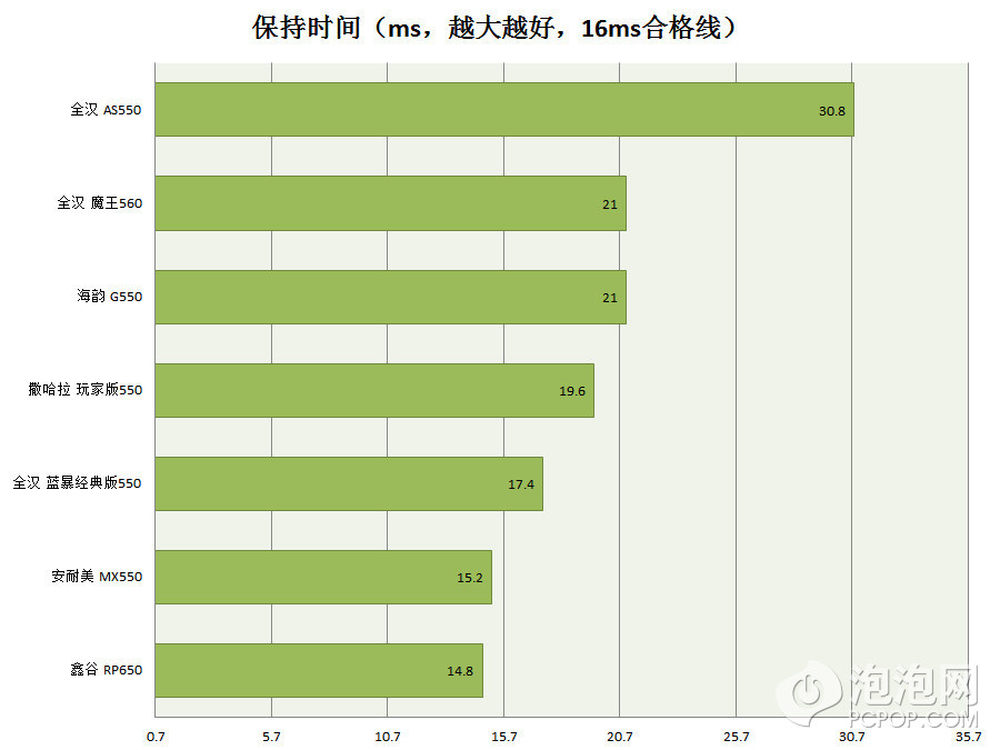

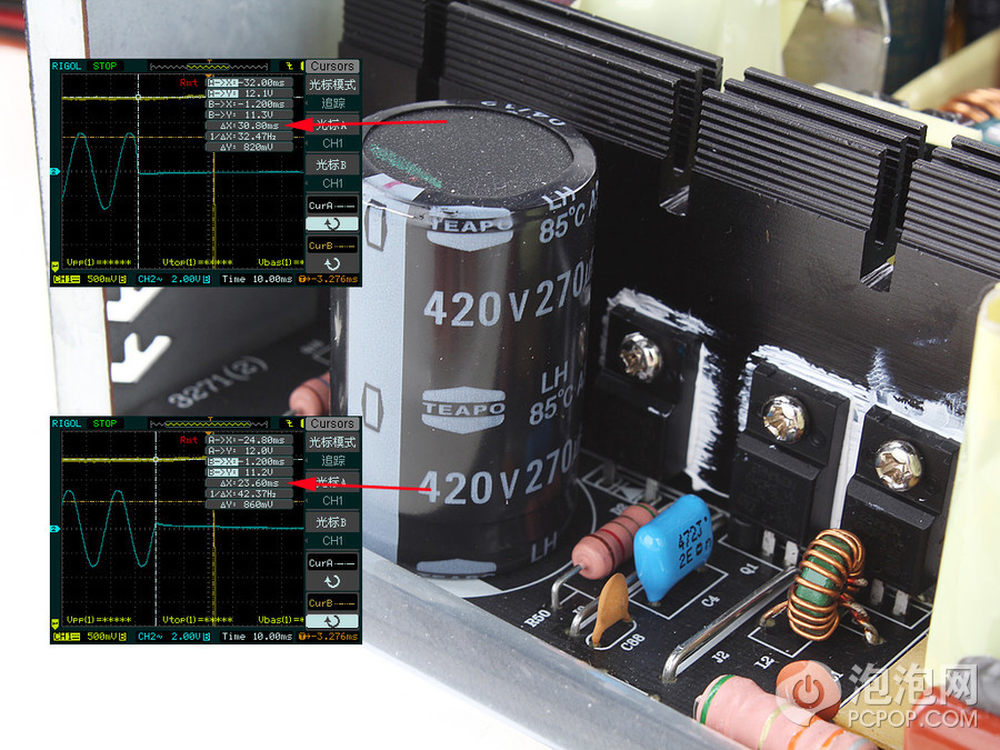

之前我们也测试过全汉的Aurum系列电源，保持时间非常充足，这颗Aurum AS也是如此，满载下的保持时间就超过16ms非常多。80%%负载下则提供了更久的保持时间。主电容来自台系一线品牌Teapo，耐压420V，容值270uF，耐温85摄氏度，很稳妥。
14/19
越高越好
15/19

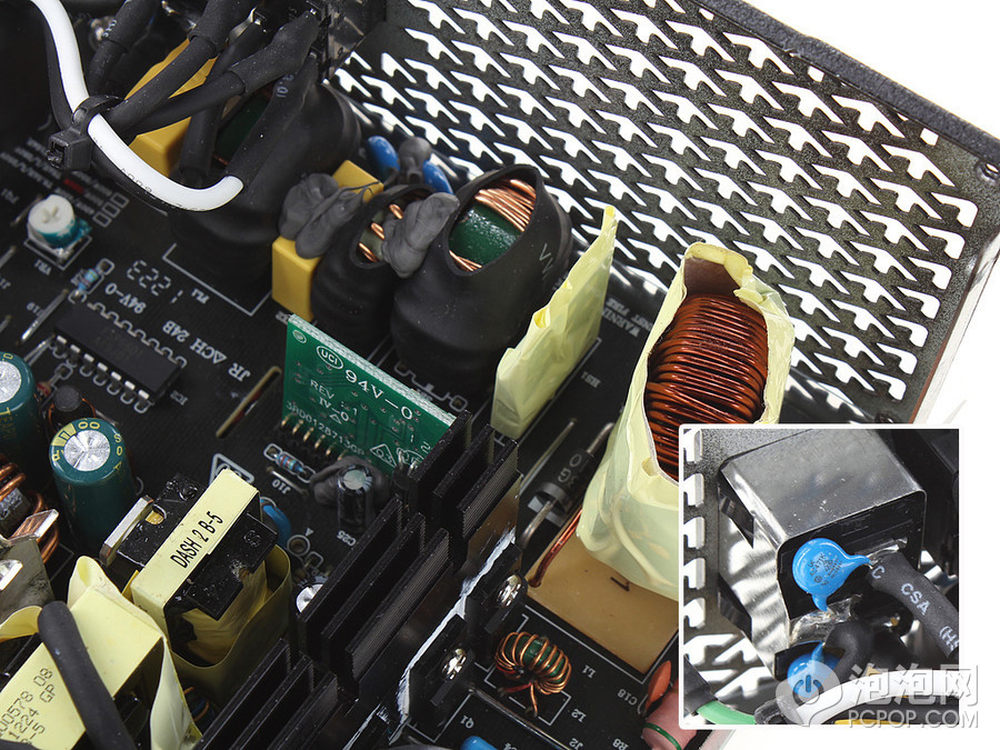

EMI部分一共使用了两对儿Y电容，两个X电容，两个共模电感（一个尺寸略大一个尺寸略小），一个差模电感，一个热缩管保护得保险管和一个MOV。EMI部分用料完善。
16/19

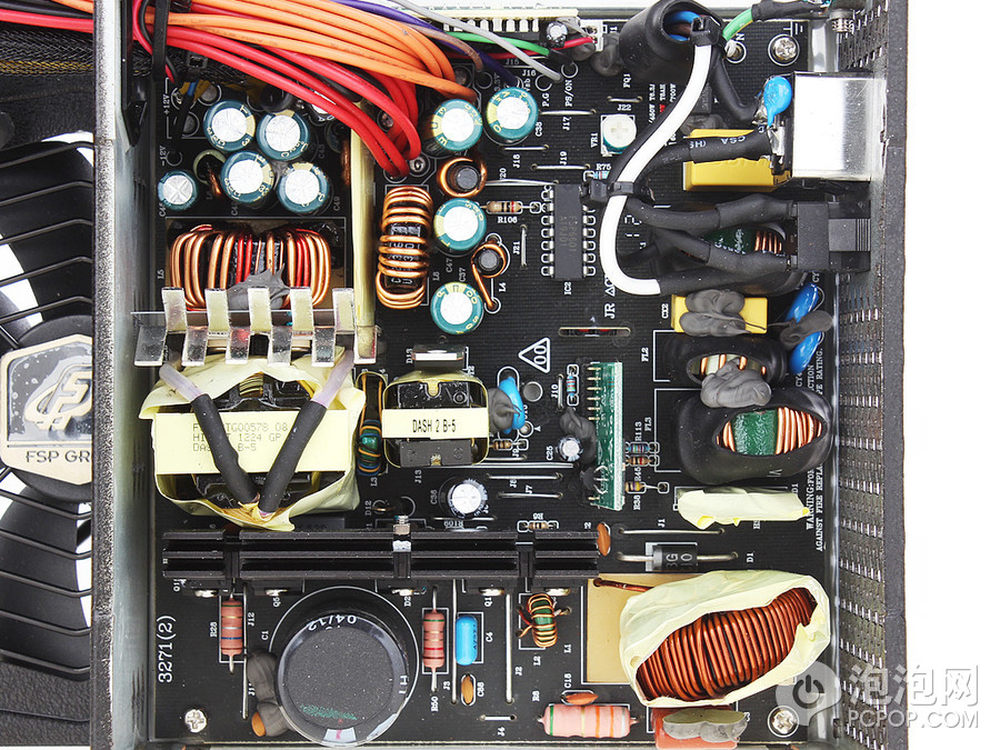

这款电源采用了FSP6600控制的主动式PFC 主动箝位单管正激拓扑 12V与5V的同步整流 3.3V从5V降压的DC-DC结构。这个设计在零售电源市场中从未出现，完全是全汉自行研发的方案甚至包含了控制芯片。箝位开关是英飞凌的3N80C，主开关是英飞凌的17N80C3。而在2年前的Aurum 500瓦上这个地方用的是英飞凌11N80C3，看来这是一个后续补强的部分。
17/19

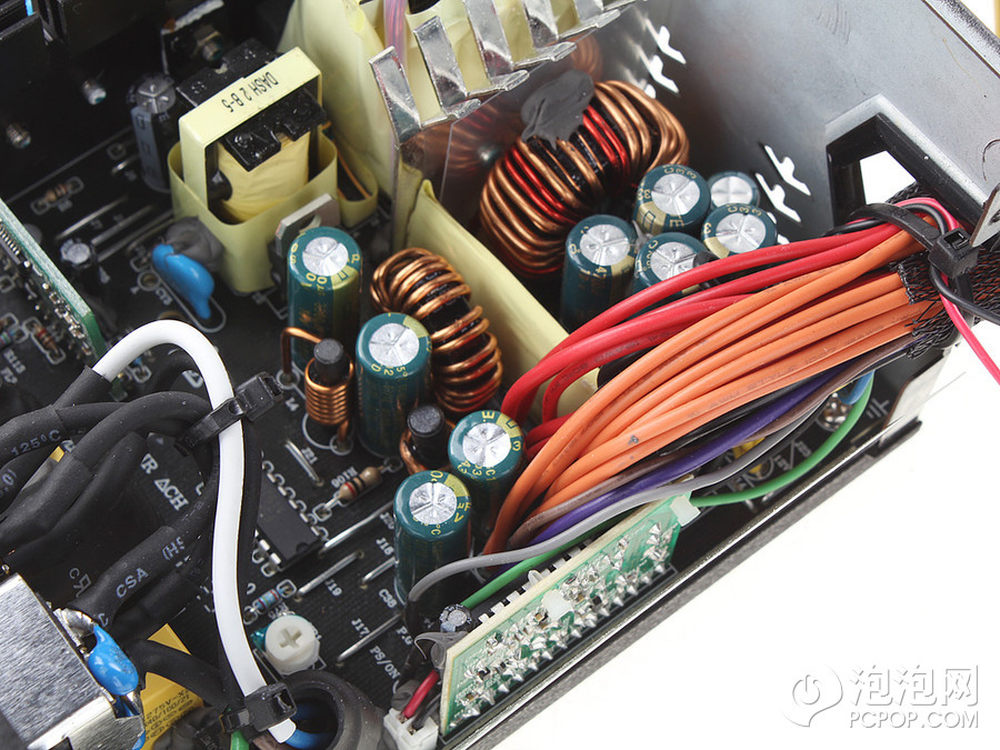

二次侧采用了10枚台系Teapo的电解电容，输出线材的根部都没套热缩管但箍了金属环才过的波峰焊，全汉在这个系列上一直这样处理。这颗电源的12V和5V采用同步整流，这是一种利用Mosfet来模拟肖特基二极管动作的方法，最大的好处是可以大幅度降低导通时的电阻减少功耗的损失，而开闭时的损耗就不是元器件特性能把控的，更多还是要看控制器的动作。
18/19

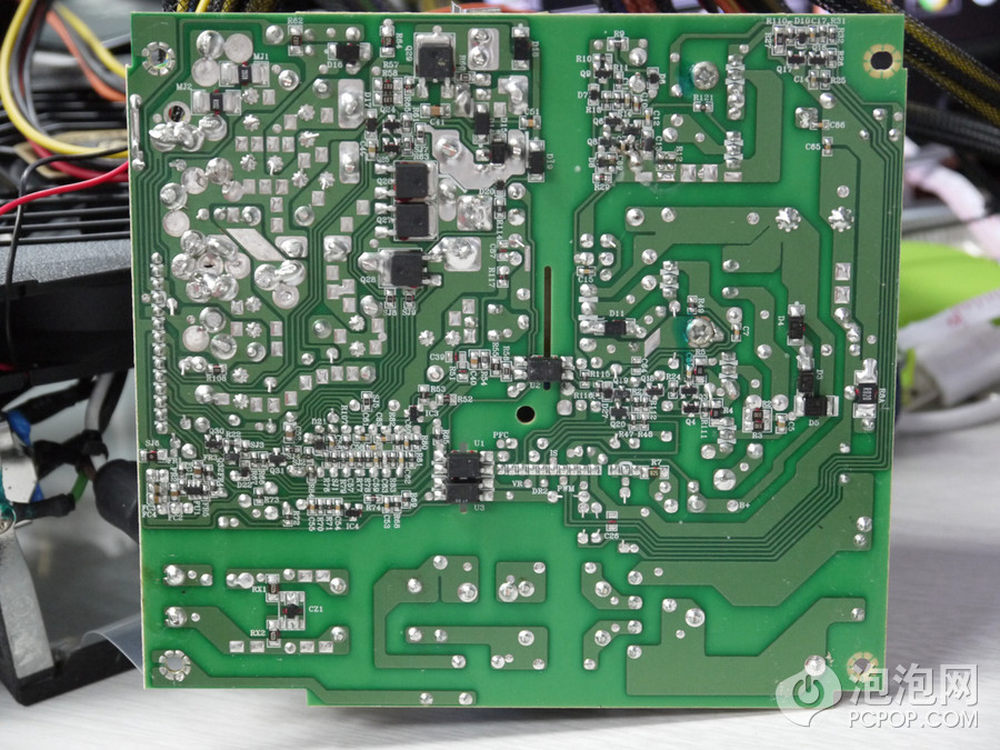

PCB板子背面有5V和3.3V的输出，上侧两颗负责5V的同步整流，下侧两颗负责3.3V的DC-DC，为了保障散热，还专门从PCB中的铜皮中在PCB正面接出一张铜板来散热。
19/19

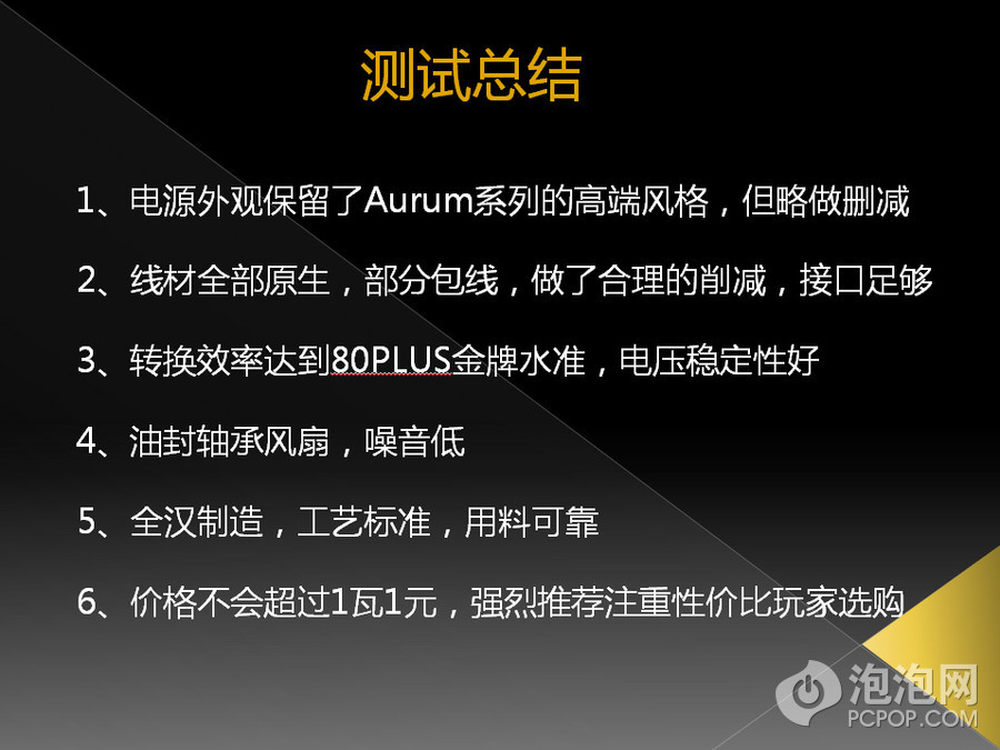

今天我们看到的电源还没有包装，这是因为样品的缘故，全汉正式量产的AS550电源将换用全日系电容，到时我们要从市场上找一颗看看是不是真的“全日系”。这颗电源定价尚未公布，但可以肯定的是不会超过550元。全汉制造，80PLUS金牌，全日系电容，550元的550瓦电源，我会强烈推荐给各位的。
