内部长啥样？微星GX60顶级游戏本拆解
1/51
之前笔者给大家带来了这台微星GX60游戏本的详细评测。相信其强劲的AMD Radeon HD 7970M独显横扫一切笔记本的狂傲性能仍令大家印象深刻，预计8000元左右的价格也是性价比极高，很值得期待！
但是，光是一篇性能方面的评测，恐怕还难以让您对这台GX60有彻底的了解。今天笔者给大家带来该机的拆解，作为旗舰，同时也作为一台准系统衍生机型，其内部到底如何，本文给您解答。
相关阅读：顶级3A横扫一切 微星GX60游戏本首测
2/51

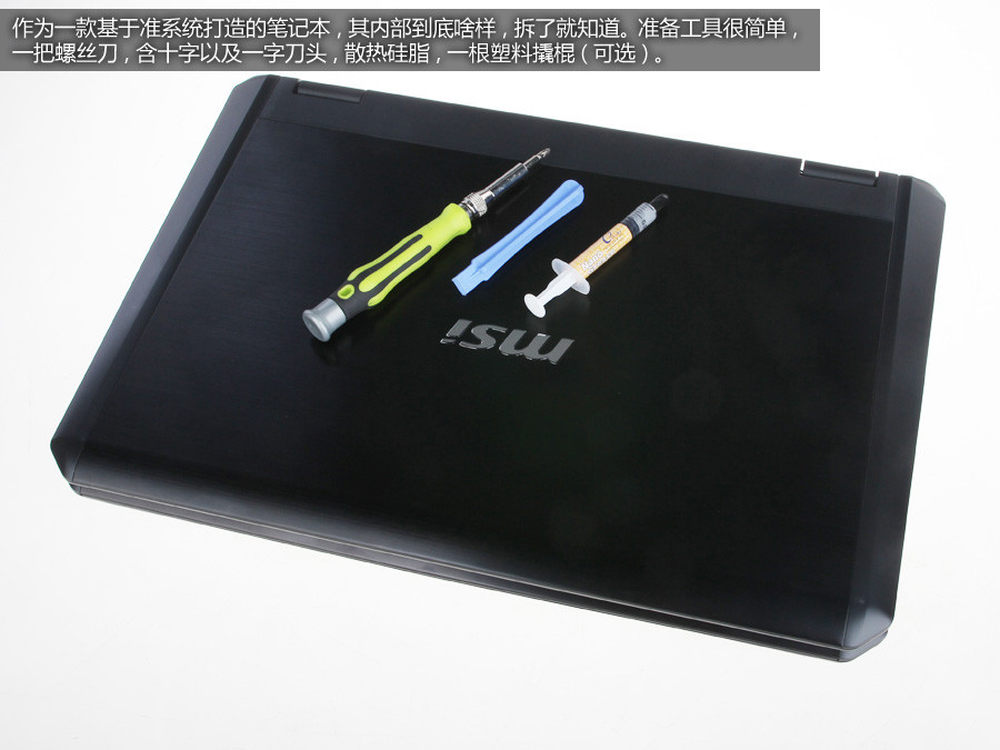

废话不多说，准备开拆。工具很简单：一把螺丝刀，十字刀头用来拧螺丝，一字刀头用于拆处理器。此外，我还准备了散热硅脂，以及一把塑料小撬棍（用指甲、饭卡、公交卡也行）。
3/51

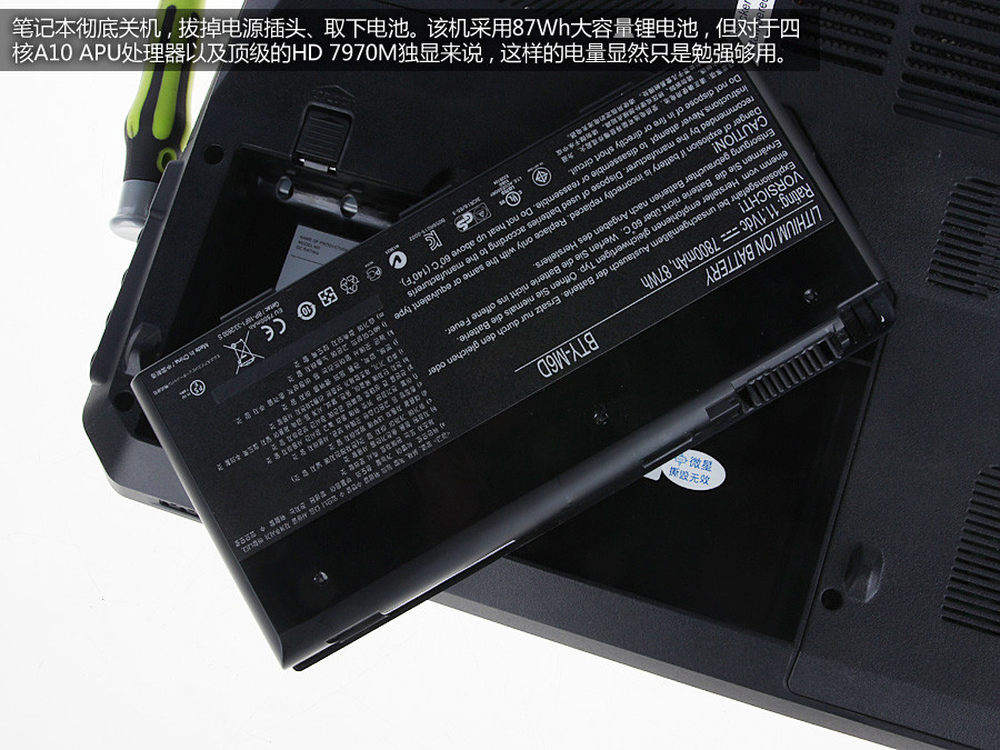

拆解前关闭电脑，断开电源适配器以及电池。这台GX60采用87Wh 9芯电池，电量虽然很大，但对于顶级的四核A10处理器以及HD 7970M独显，87Wh显然也是捉襟见肘的。
4/51

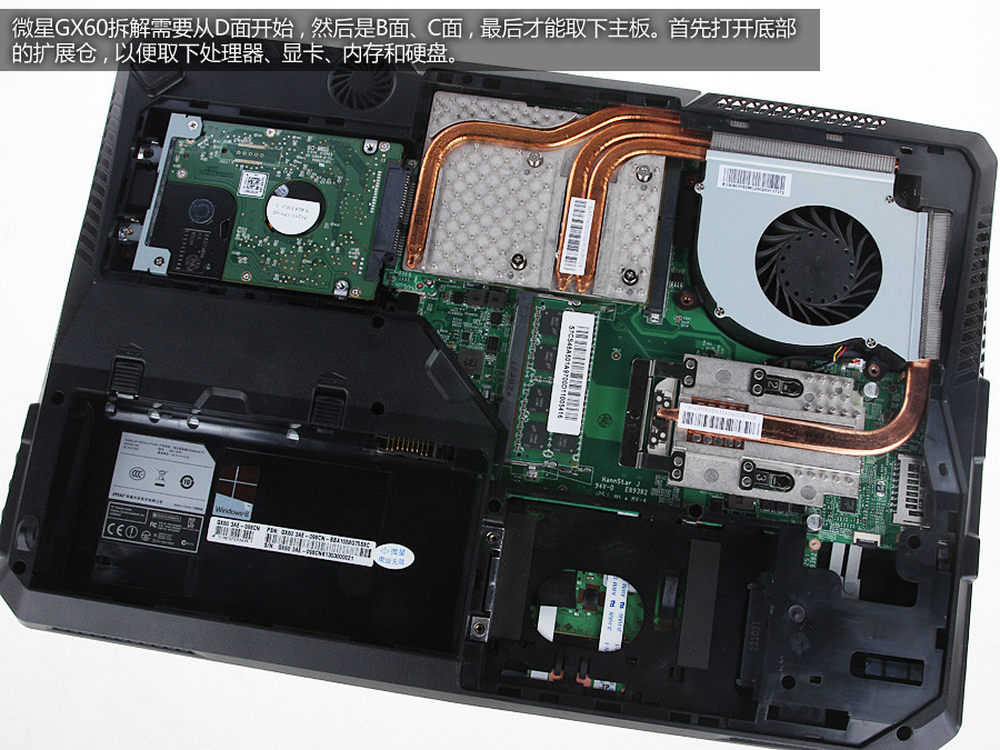

微星GX60笔记本的拆解需要从机器D面开始，然后是B面、C面。首先打开位于D面的扩展仓，以便取下处理器、显卡、内存以及硬盘。
5/51

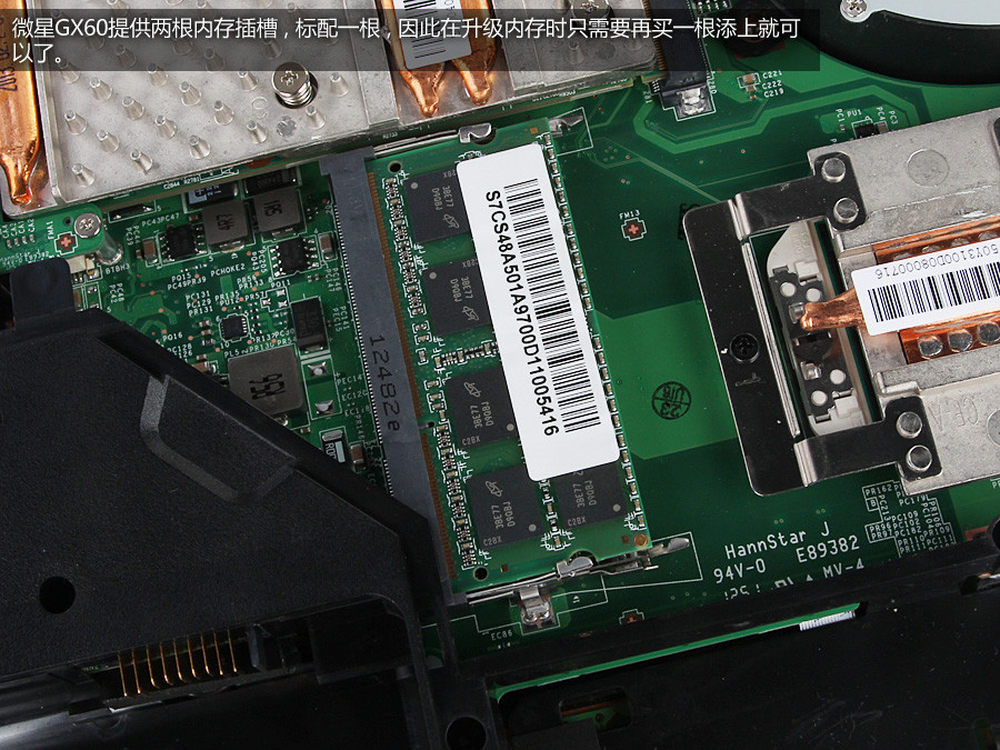

微星GX60提供两根内存插槽，标配1跟。
6/51

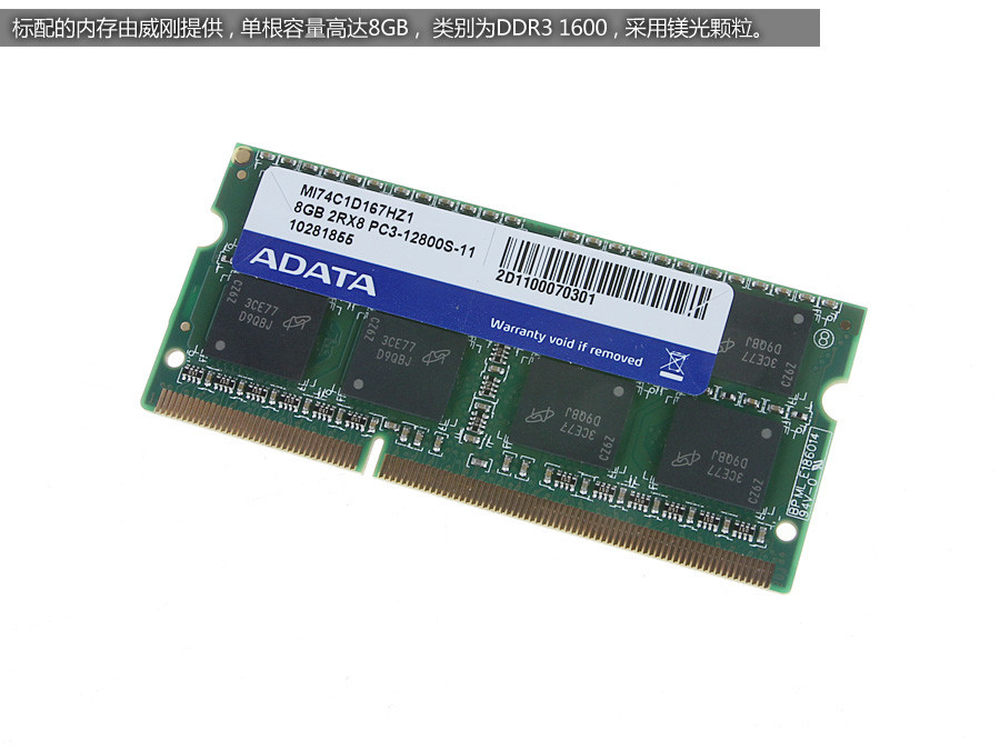

标配内存为威刚8GB DDR3 1600，采用镁光颗粒，正反共计16颗。8GB是目前笔记本内存最大的单根容量，微星GX60这么做，无疑是让您在升级16GB内存的时候无需舍弃原有内存，比较贴心。
7/51
微星GX60标配西部数据750GB黑盘，转速7200rpm，缓存16MB，是目前纯机械硬盘中性能比较出色的一款。
8/51
取下内存、硬盘之后，下一步是拆除该机的散热风扇。
9/51

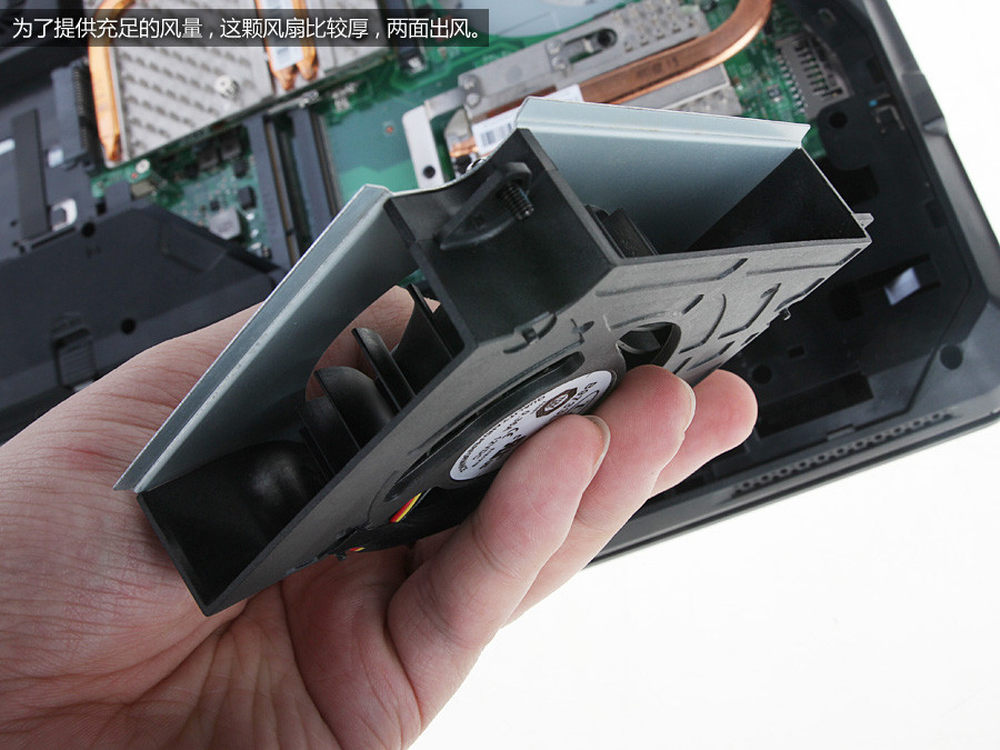

GX60只配备了一个散热风扇，要兼顾处理器与显卡的散热工作，因此尺寸比较大，两侧出风。
10/51

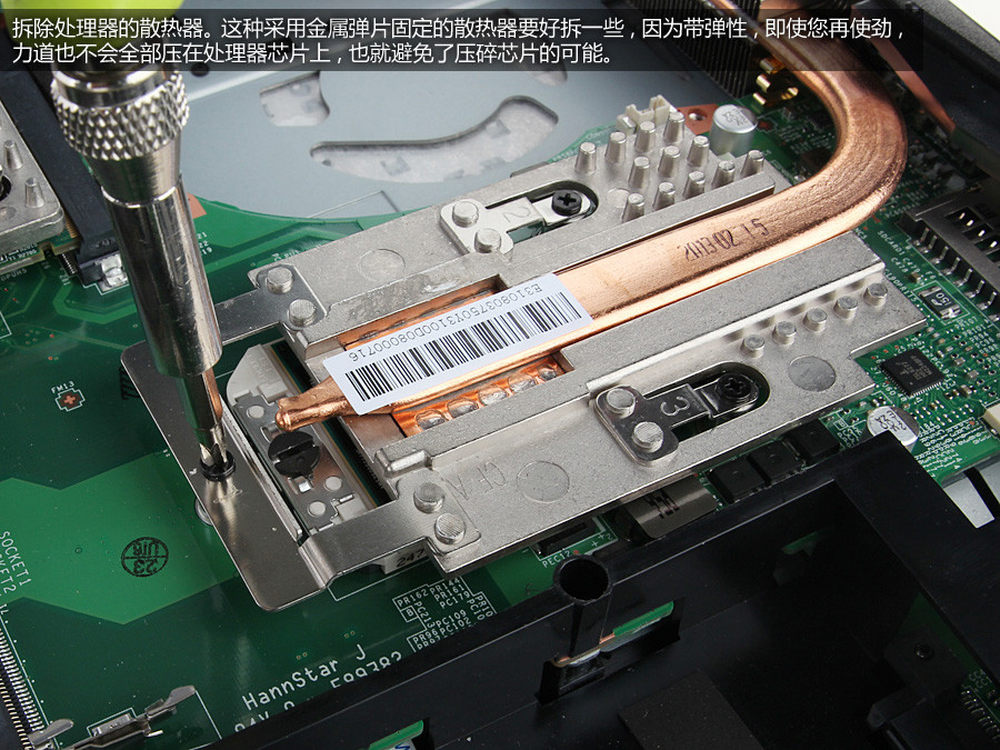

拆除该机的处理器散热器。由于散热器采用了弹片固定，因此拆起来也可以比较随意。
11/51

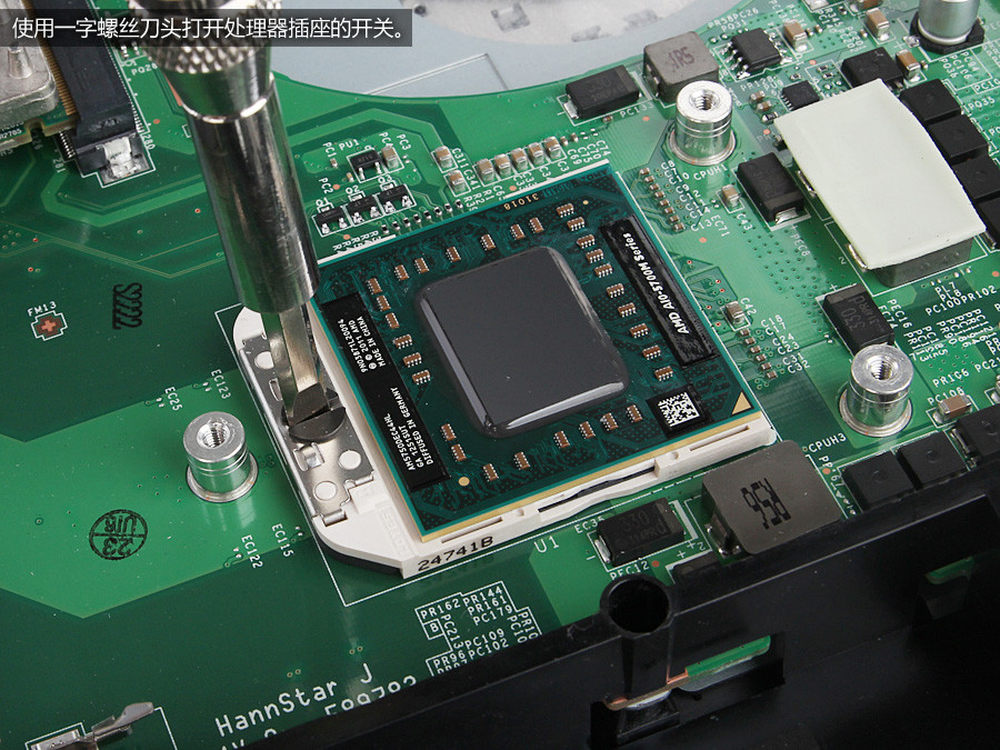

使用一字螺丝刀头打开处理器插座的开关。

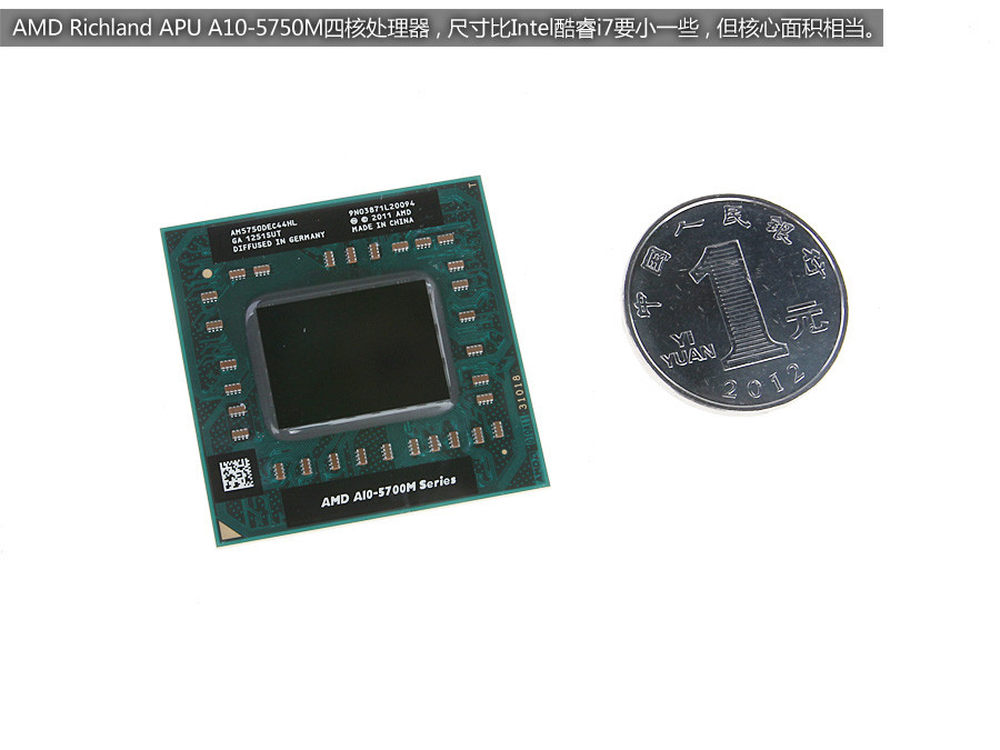

12/51
这个就是最新的Richland APU了。其尺寸比对手要小一些，但核心面积却相当。
13/51

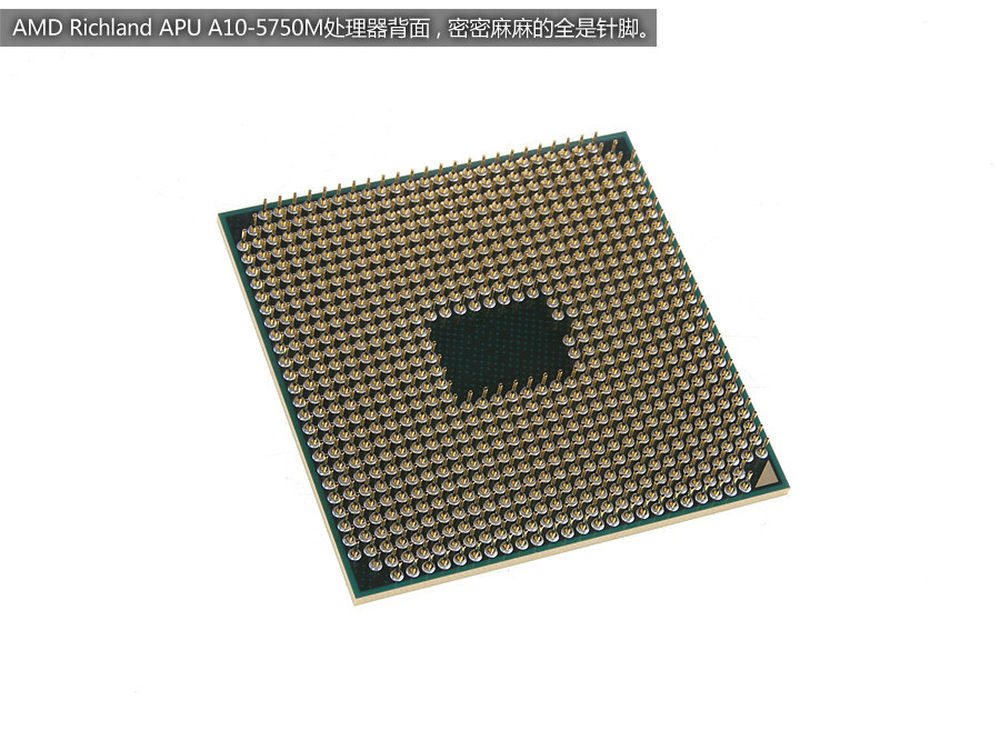

Richland A10-5750M APU的背面，全是针脚。
14/51
处理器的散热器，采用单根热管，散热鳍片面积较大。
15/51

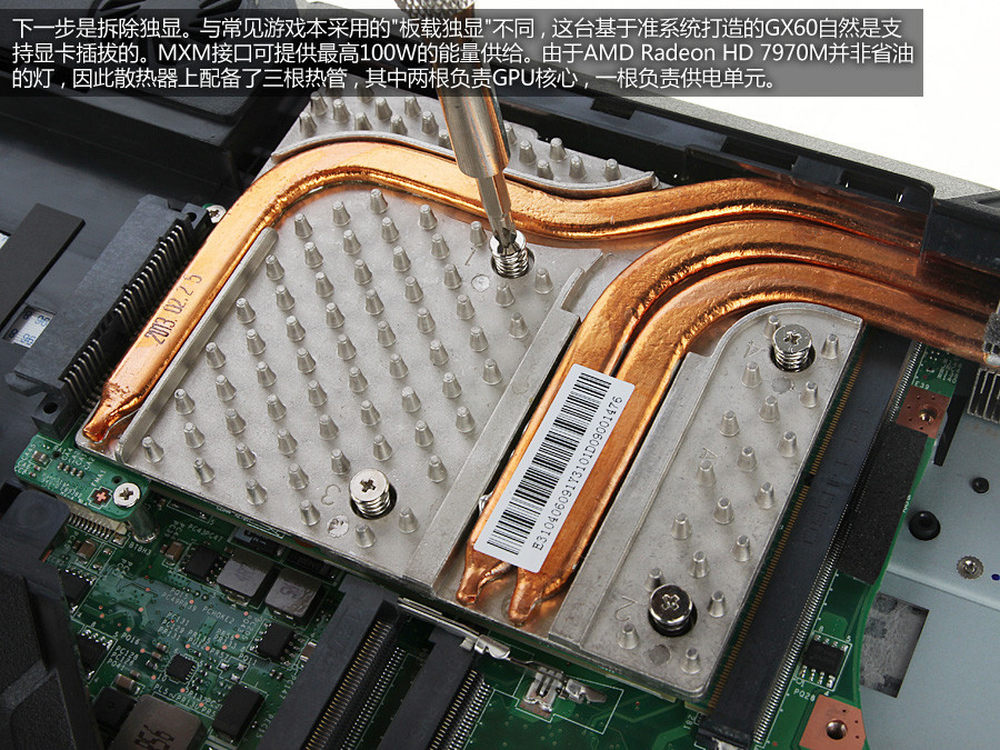

下一步是拆除独显。与常见游戏本采用的板载独显方式不同，微星GX60支持显卡插拔。其散热器提供了三根热管，其中两根负责GPU，另外一根负责供电单元。
16/51

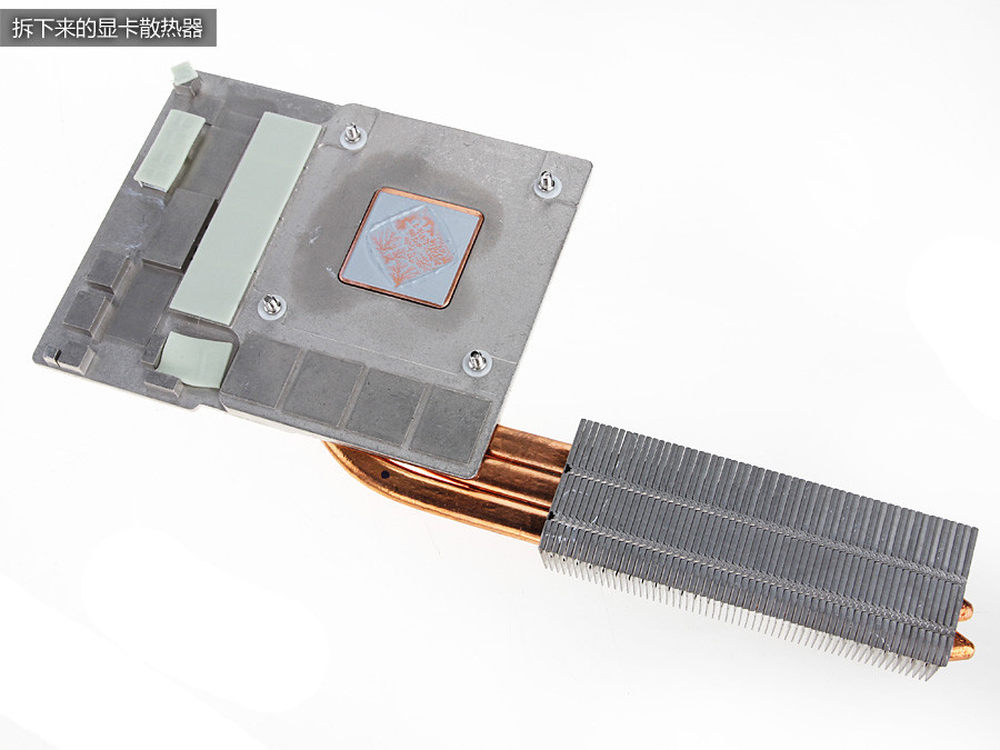

拆下来的显卡散热器。
17/51

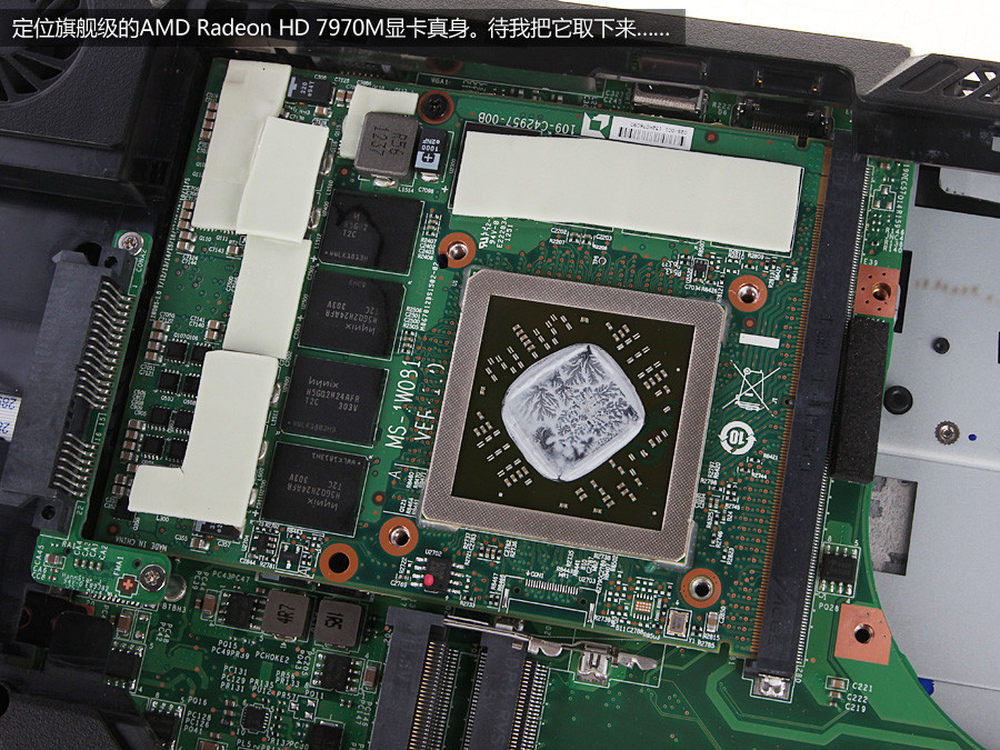

定位旗舰的AMD Radeon HD 7970M独显真身，上面覆盖了一些散热垫。

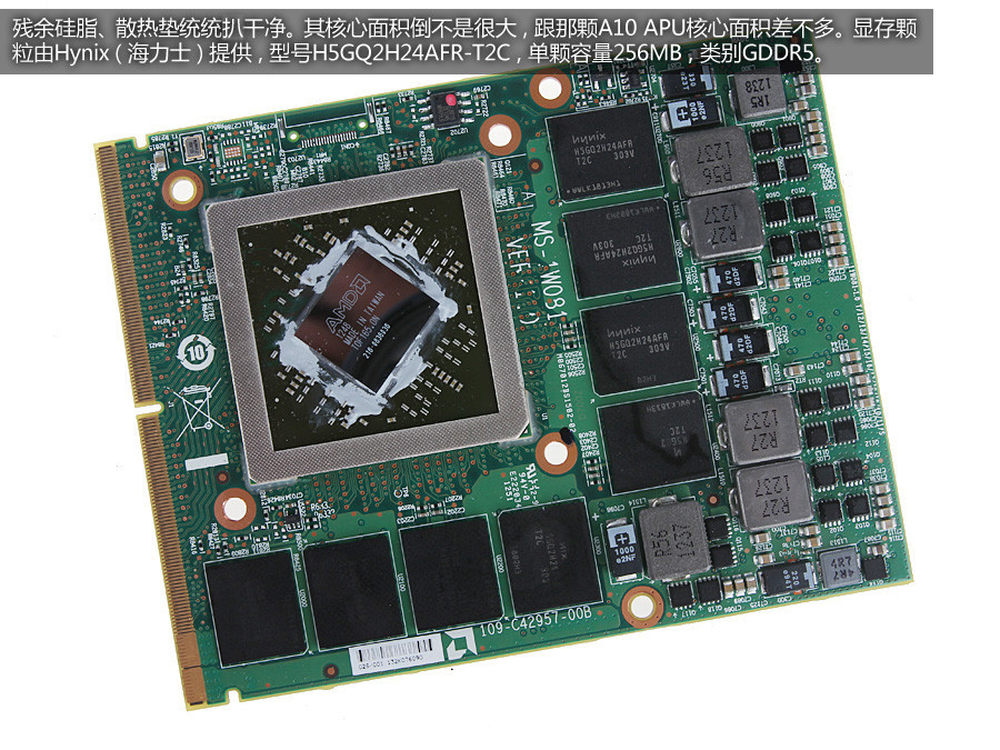

18/51
AMD Radeon HD 7970M核心面积倒是不大，跟那颗A10处理器差不多大。它配备了8颗由Hynix提供的GDDR5显存颗粒，共同组成了2GB/256Bit规格。
19/51

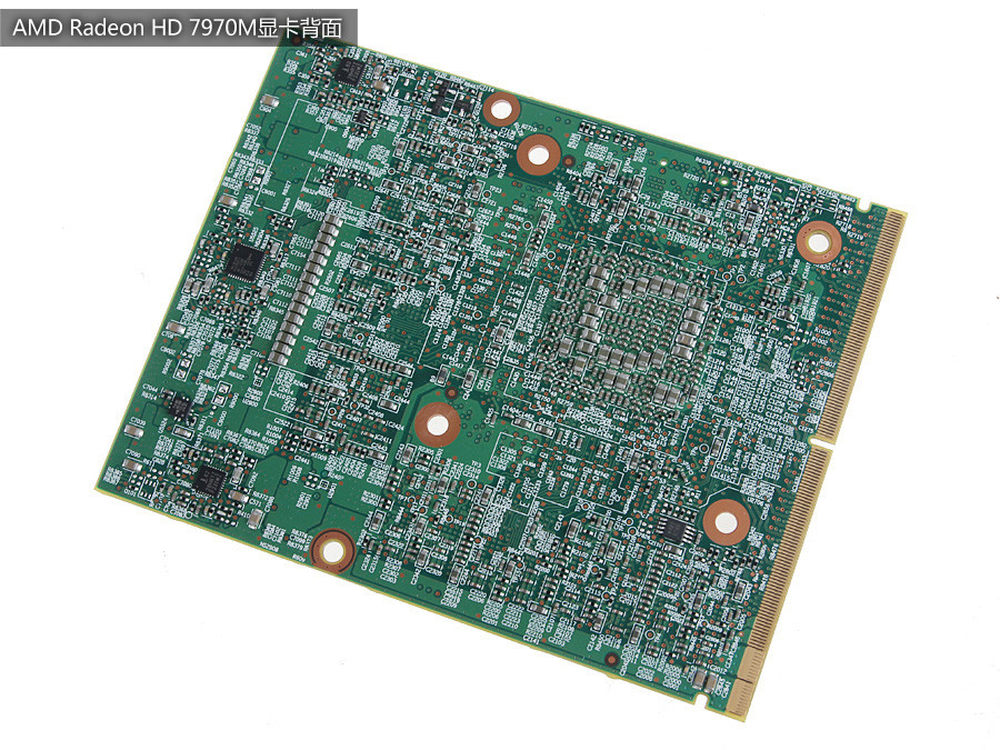

AMD Radeon HD 7970M显卡背面。
20/51

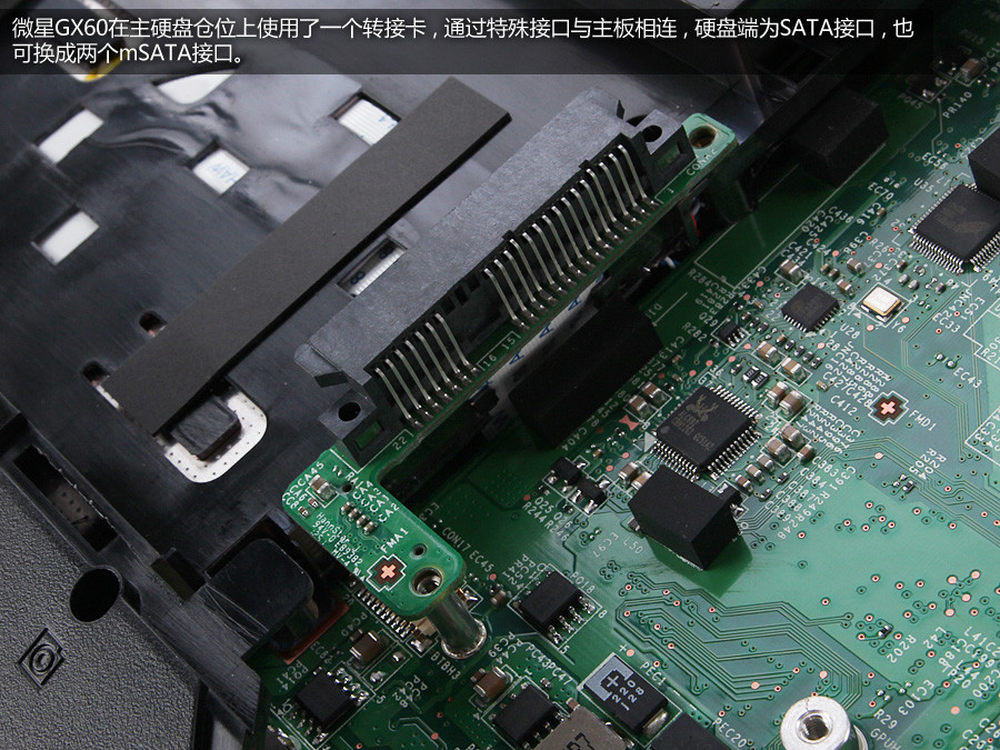

微星GX60在主硬盘仓位上采用了一个转接卡，一端连接硬盘，另一端通过特殊接口连接主板。其可以转换标准的SATA接口（该机标配），也可转换成两个mSATA，满足不同用户的使用需求。
21/51

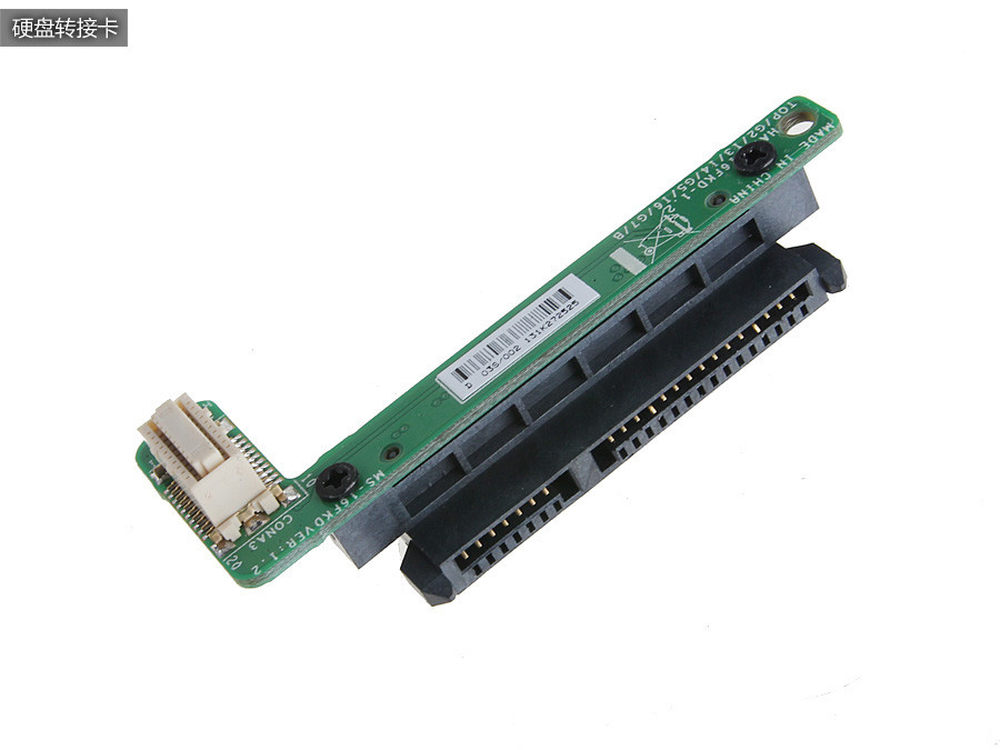

硬盘转接卡展示。
22/51

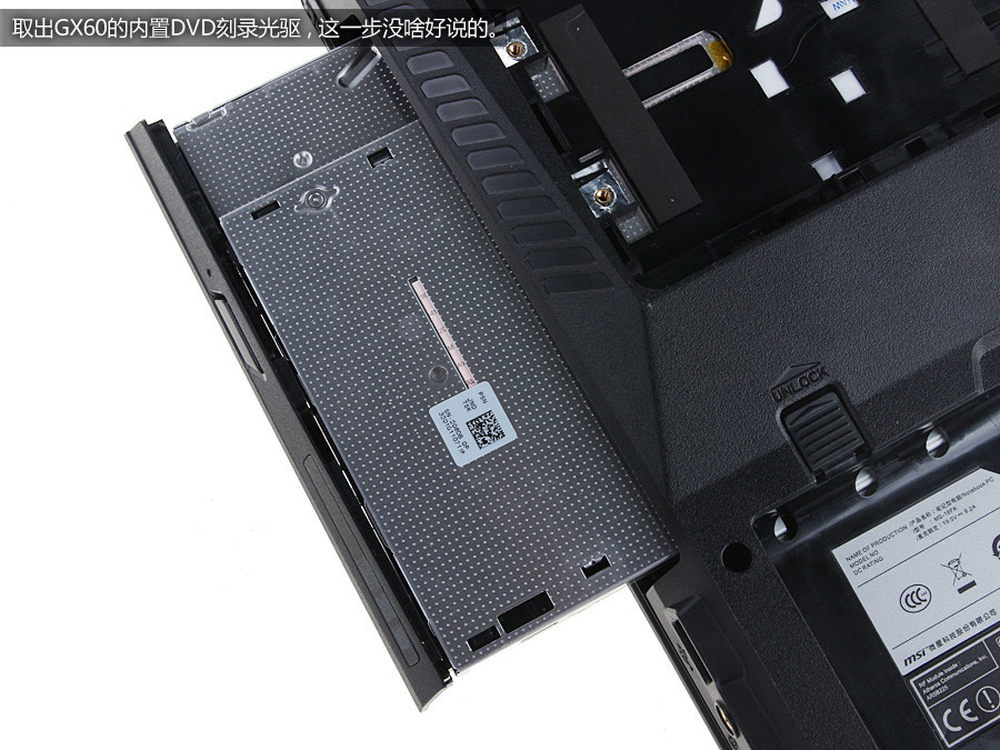

取出GX60的内置DVD刻录光驱。

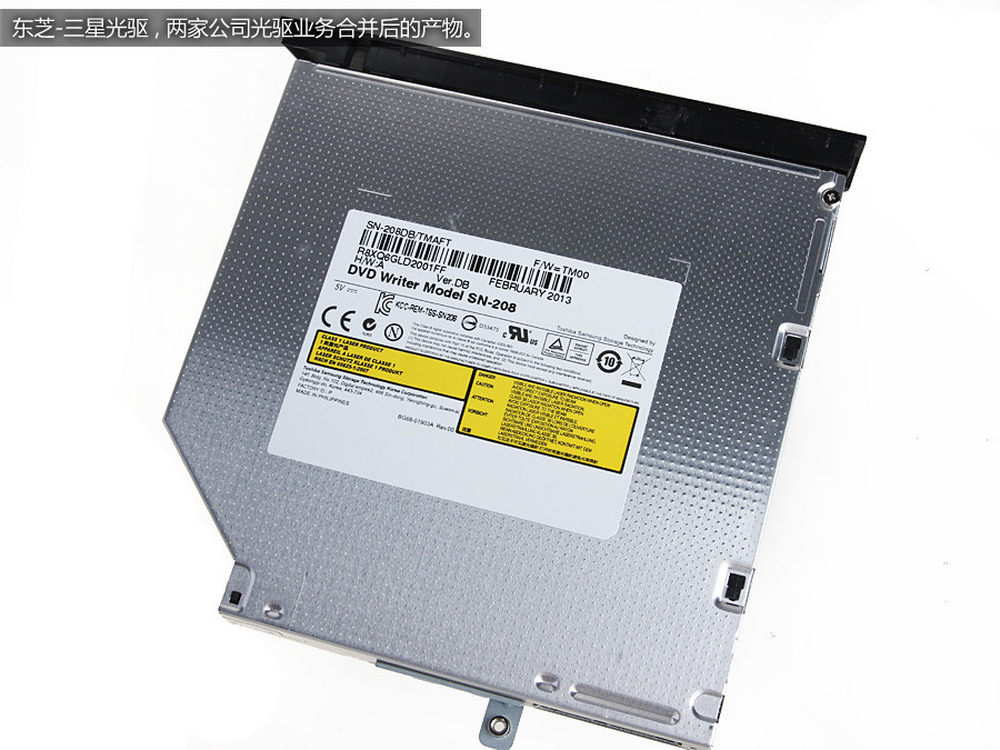

23/51
GX60的光驱由东芝-三星提供。
24/51

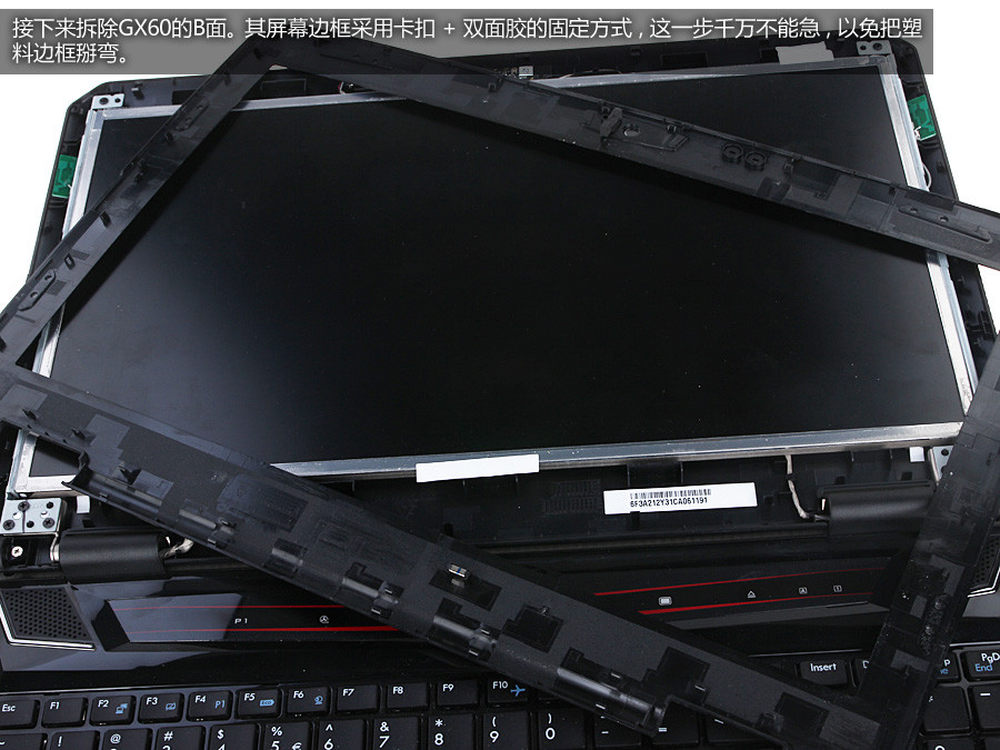

接下来拆除GX60的B面。其屏幕边框采用卡扣加双面胶的方式固定，这一步千万要稳，切勿用力过度。
25/51

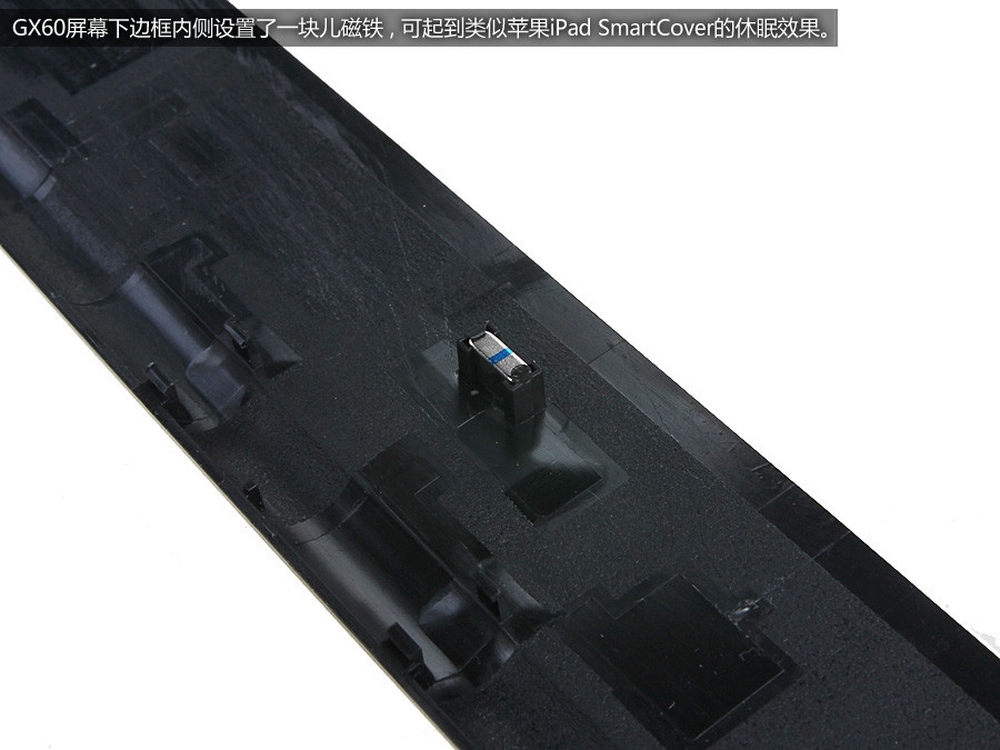

GX60在屏幕下边框位置设置了一块儿磁铁，起到和iPad SmartCover类似的效果，在合盖时做到自动休眠。
26/51

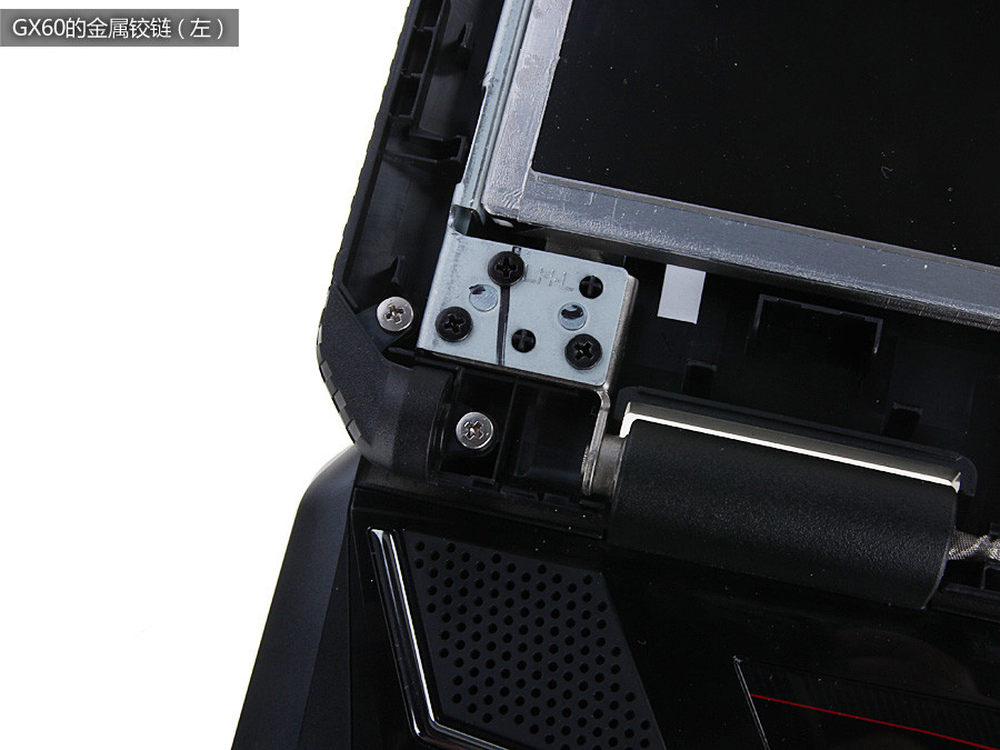

GX60的金属铰链（左，右侧的就不展示了）。
27/51

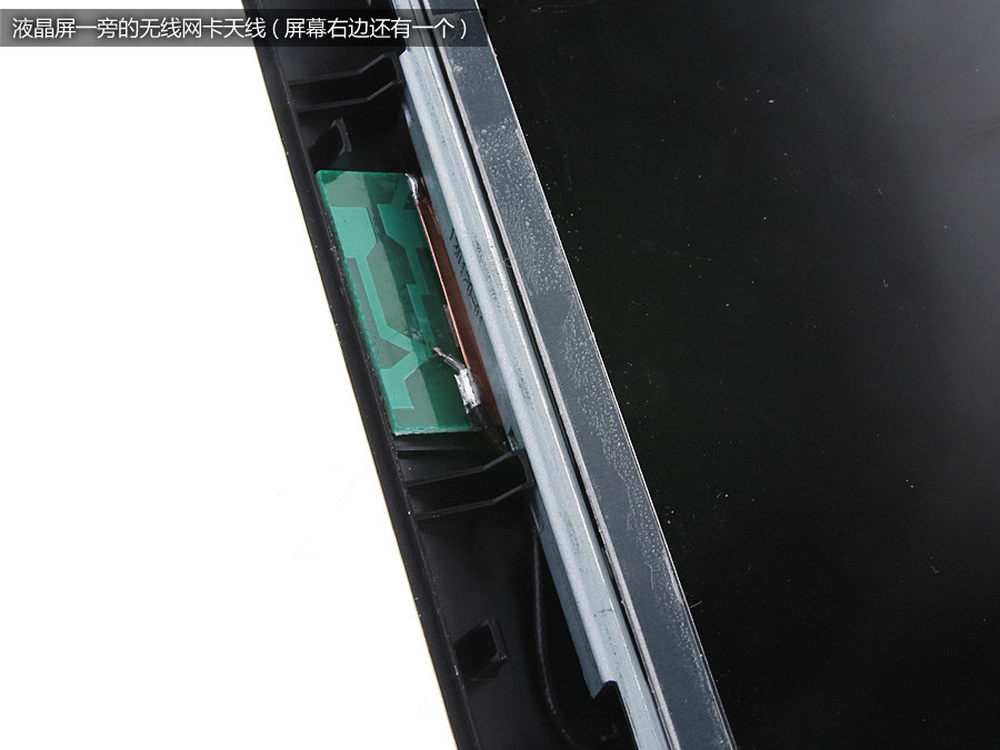

液晶屏一旁的无线网卡天线（右边也有一个）。
28/51

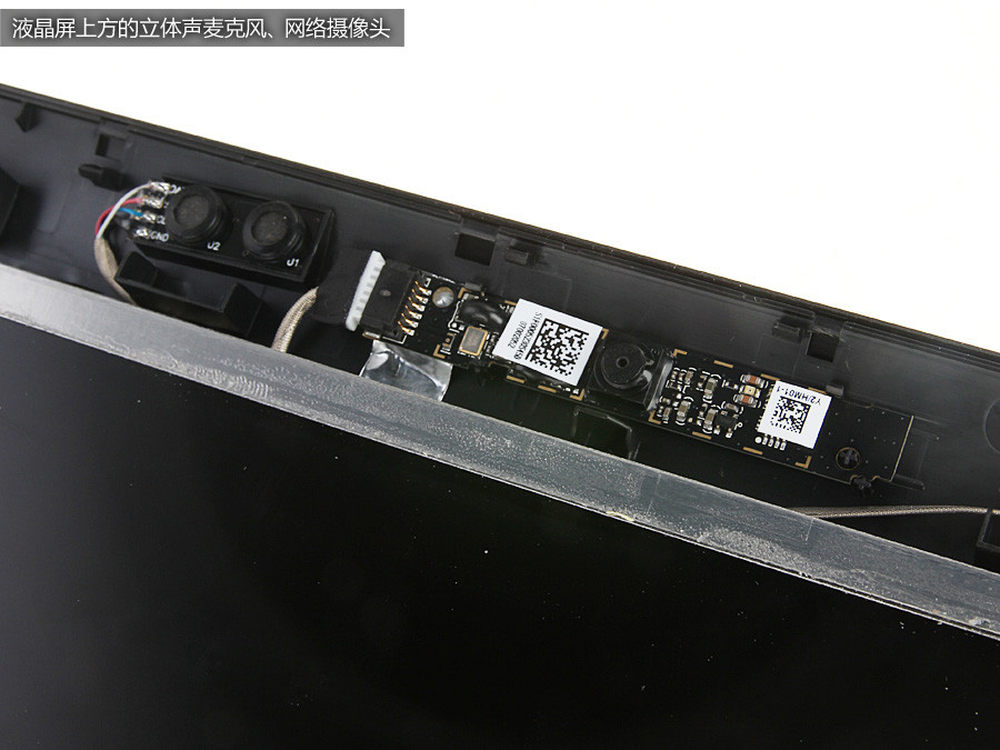

液晶屏上方的立体声麦克风、网络摄像头。
29/51

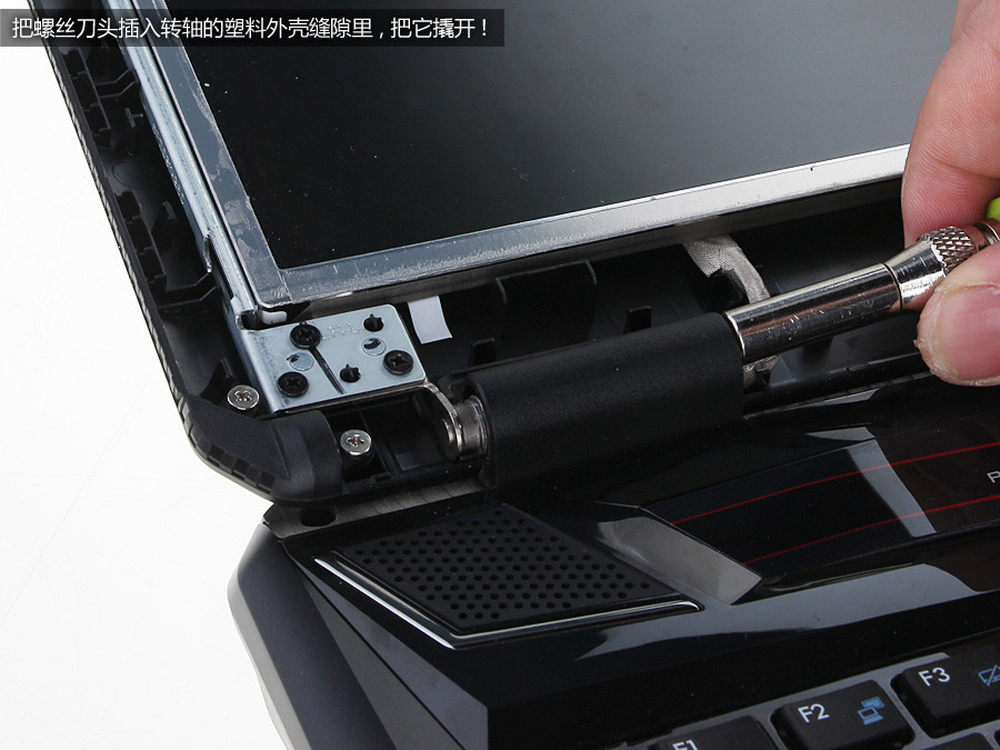

这一步至关重要。把螺丝刀头伸进屏幕转轴的塑料壳缝隙里，把它撬开！
30/51

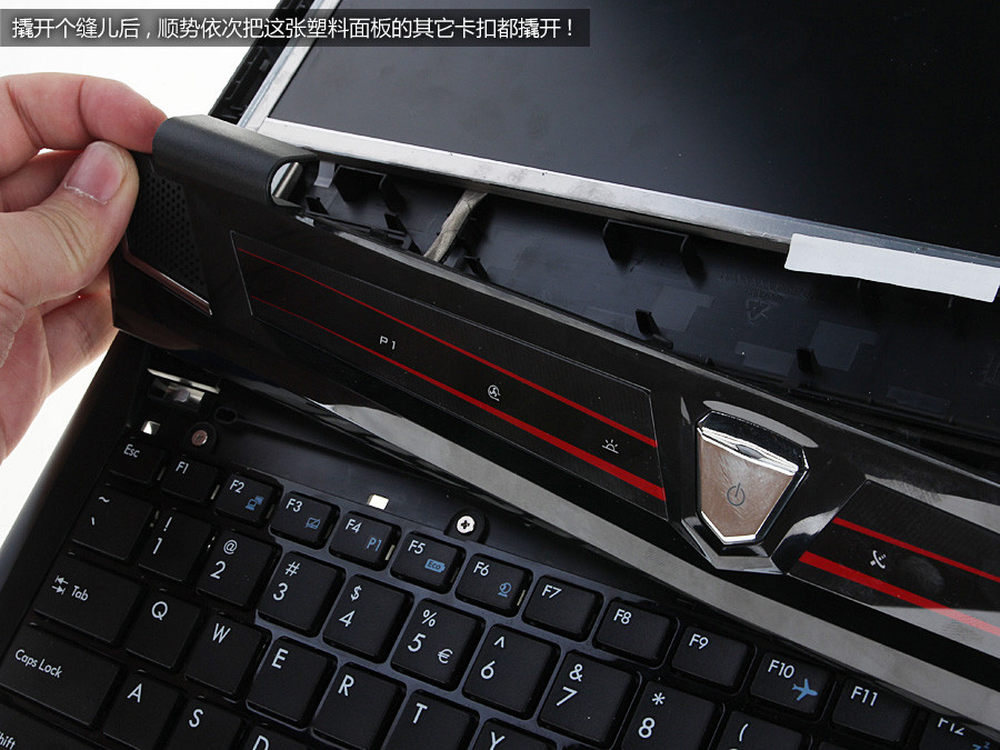

撬开个缝儿后，顺势依次把这张塑料面板的其它卡扣都撬开！

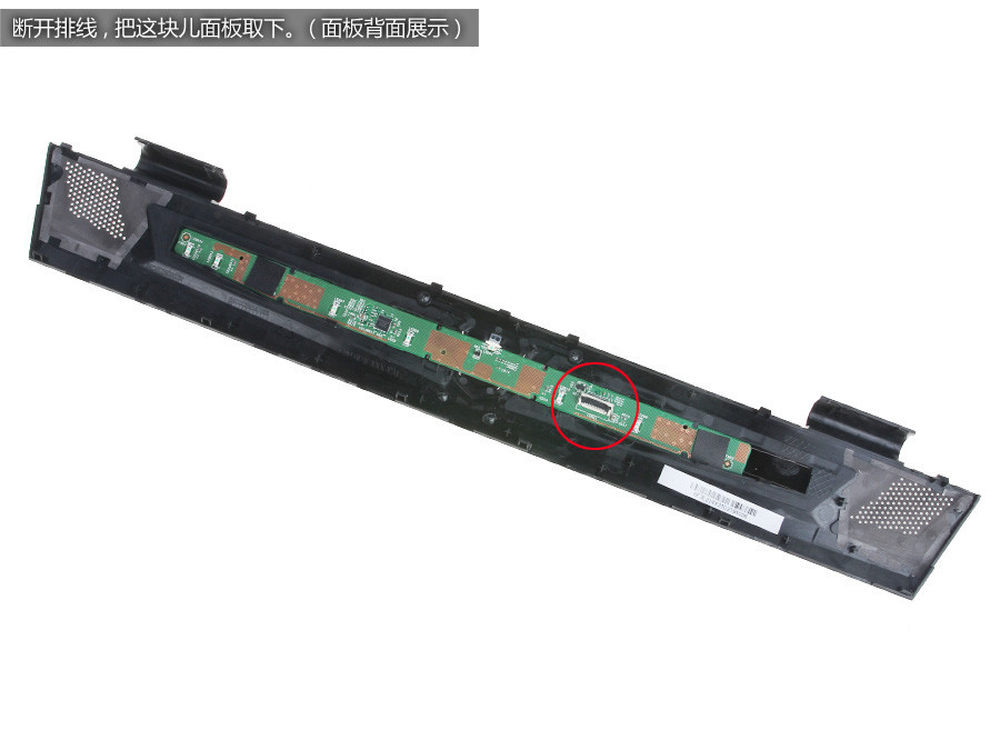

31/51
电源开关、快捷键面板背面展示
32/51

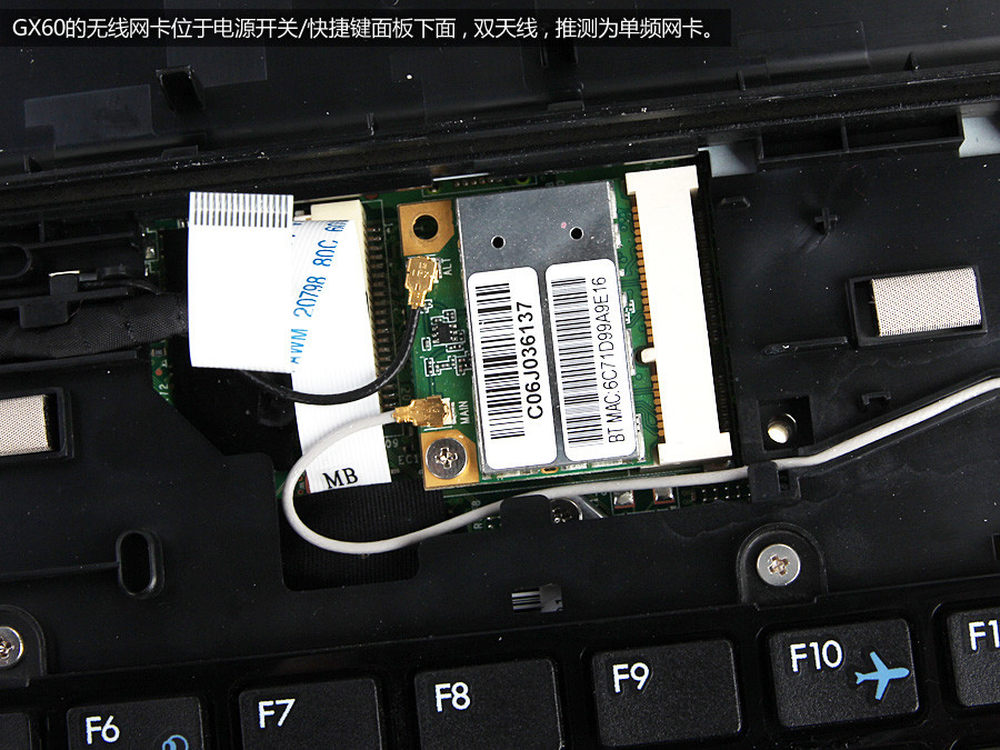

微星GX60的无线网卡位于电源开关面板下面，双天线，半高，单频。
33/51

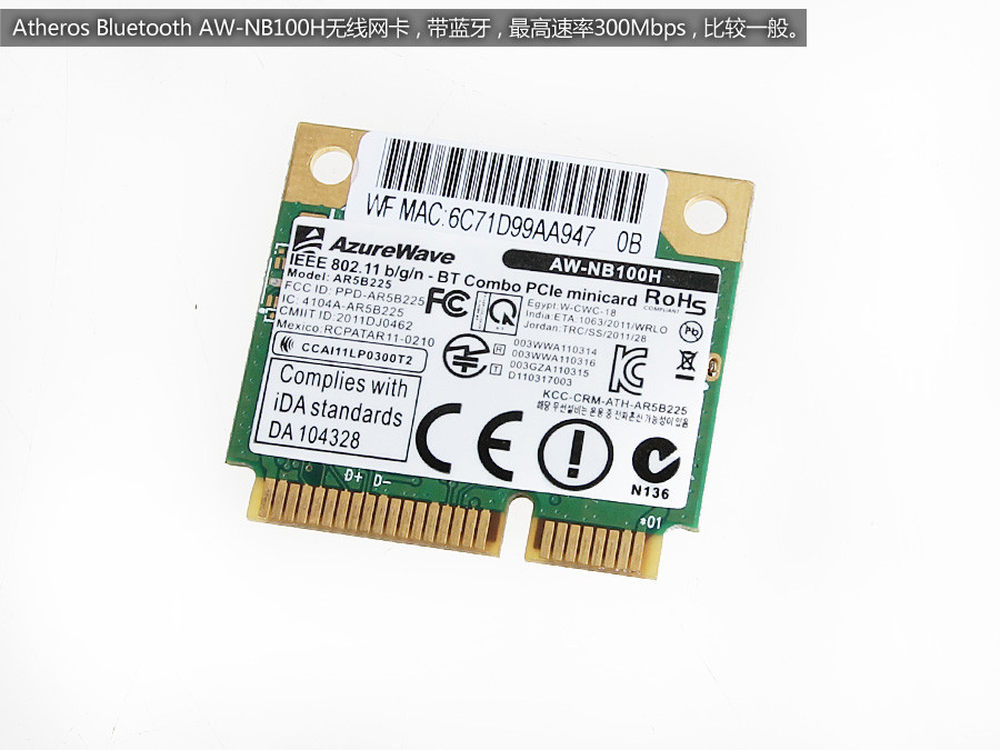

无线网卡型号为Atheros Bluetooth AW-NB110H，带蓝牙，最高连接速率为300Mbps，比较一般。

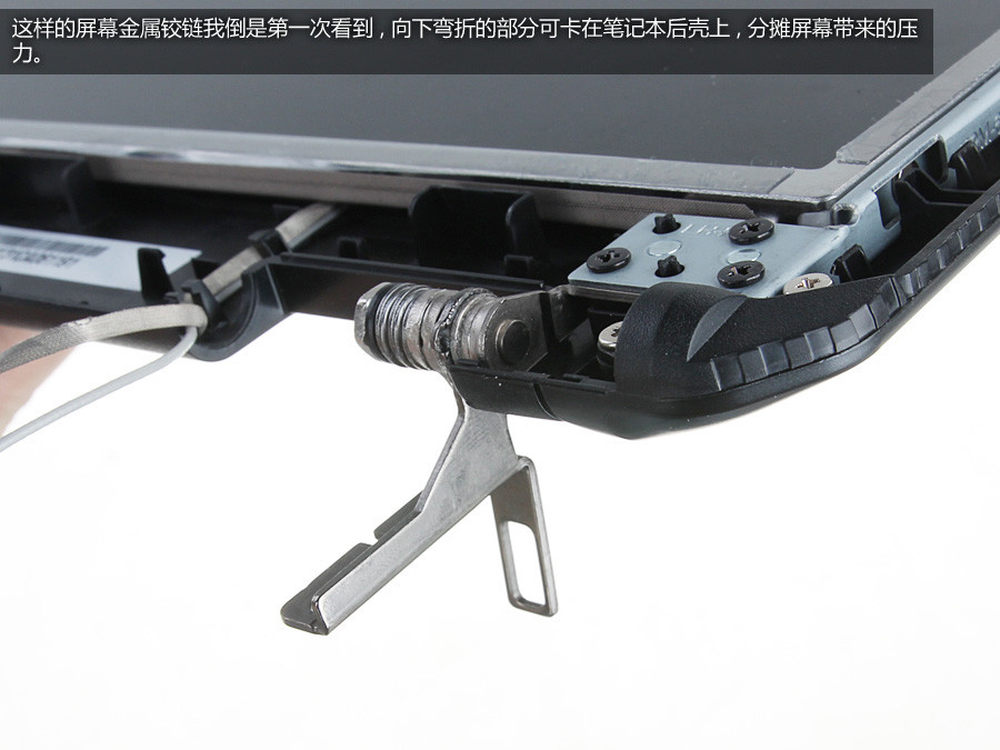

34/51
GX60的右屏幕铰链特写，这样的设计不多见，弯折后可增加固定面积，分摊屏幕带来的压力。
35/51
GX60的左侧屏幕转轴要相对平庸一些。

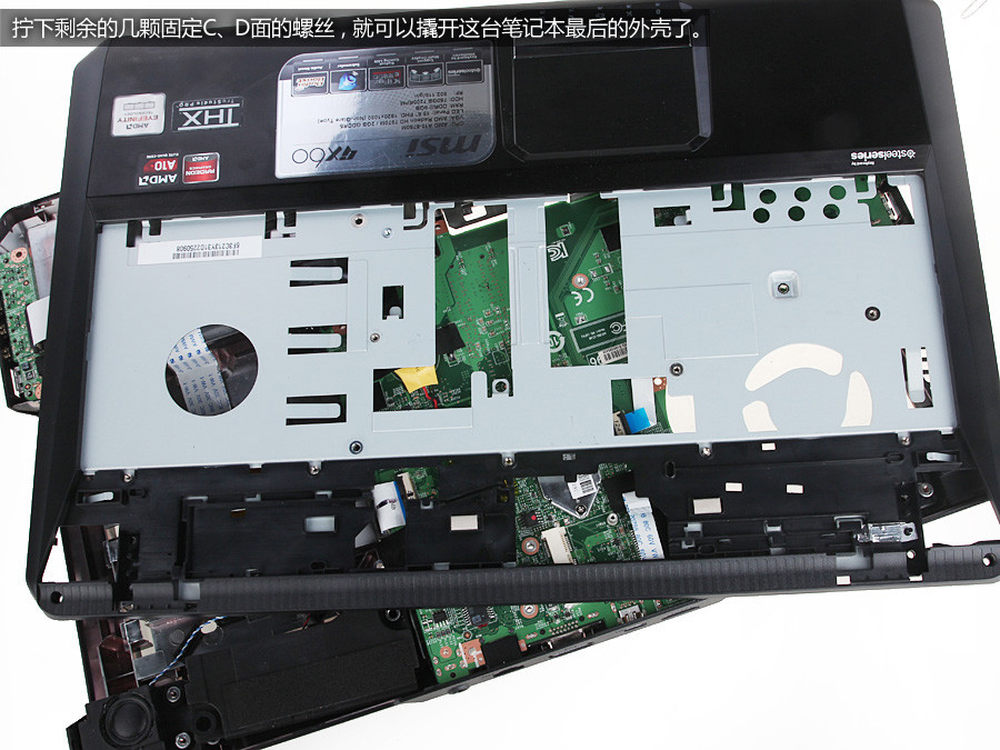

36/51
拆除键盘，拧下剩余的几颗螺丝，撬开C面外壳。
37/51

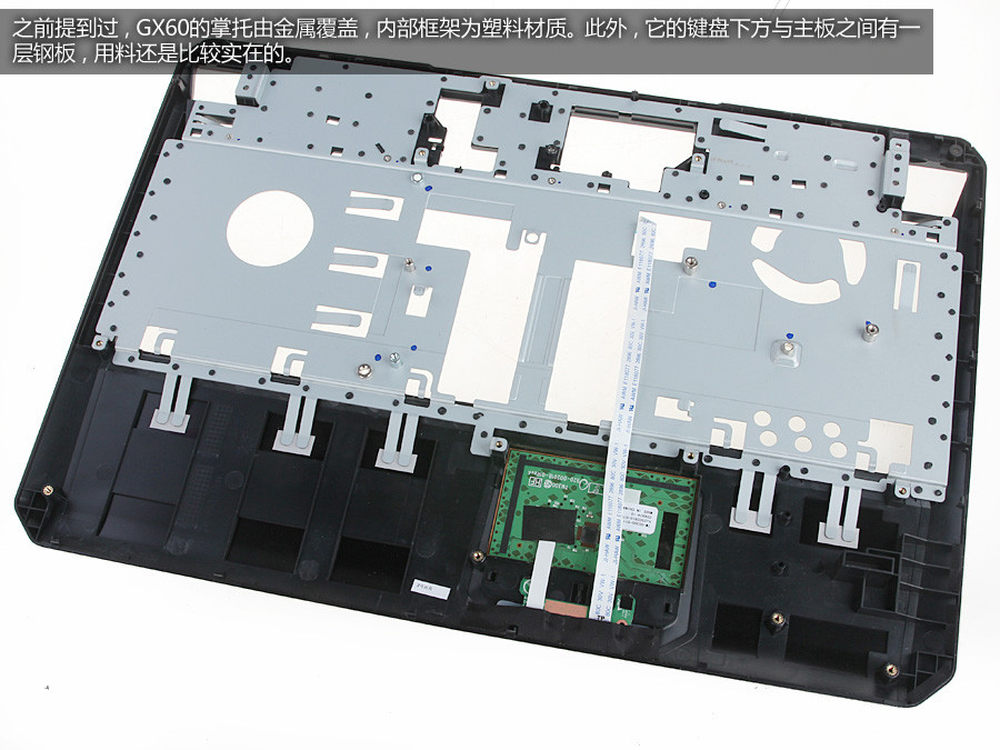

微星GX60的C面为塑料框架，内衬了一块儿钢板，掌托覆盖了一层拉丝金属面板，用料还是比较实在的。
38/51

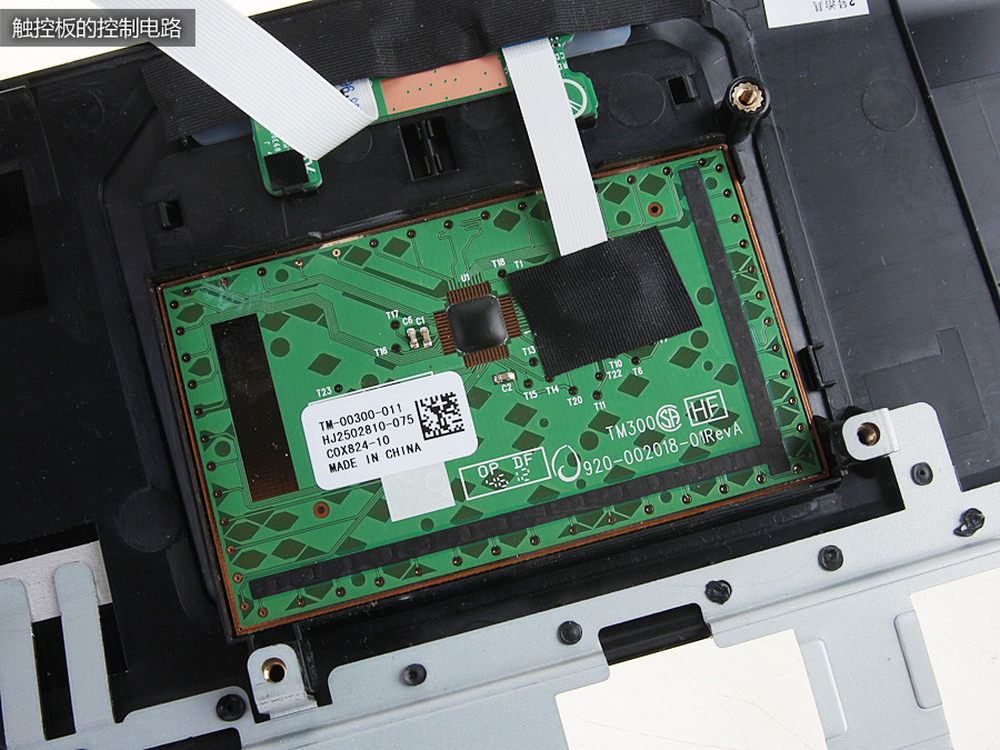

微星GX60触控板的控制电路。
39/51

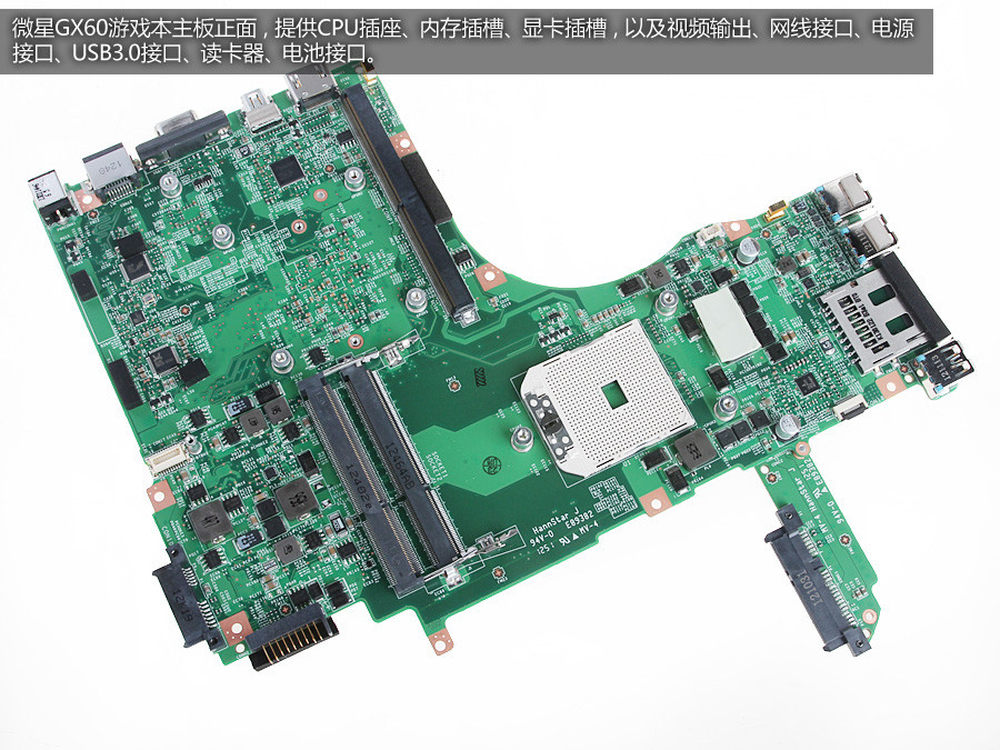

微星GX60主板展示。正面提供CPU插座、内存插槽、显卡插槽以及视频输出、网线、电源、USB3.0接口等等。
40/51

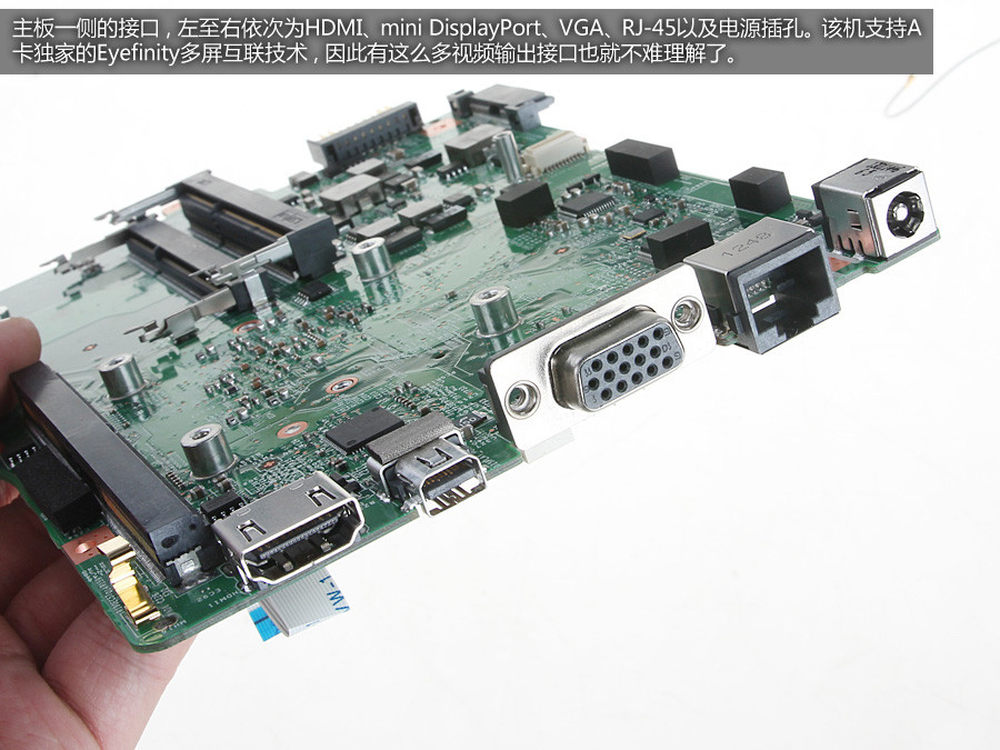

微星GX60主板一侧接口展示，提供三个视频输出，支持EYEFINITY三屏互联。
41/51

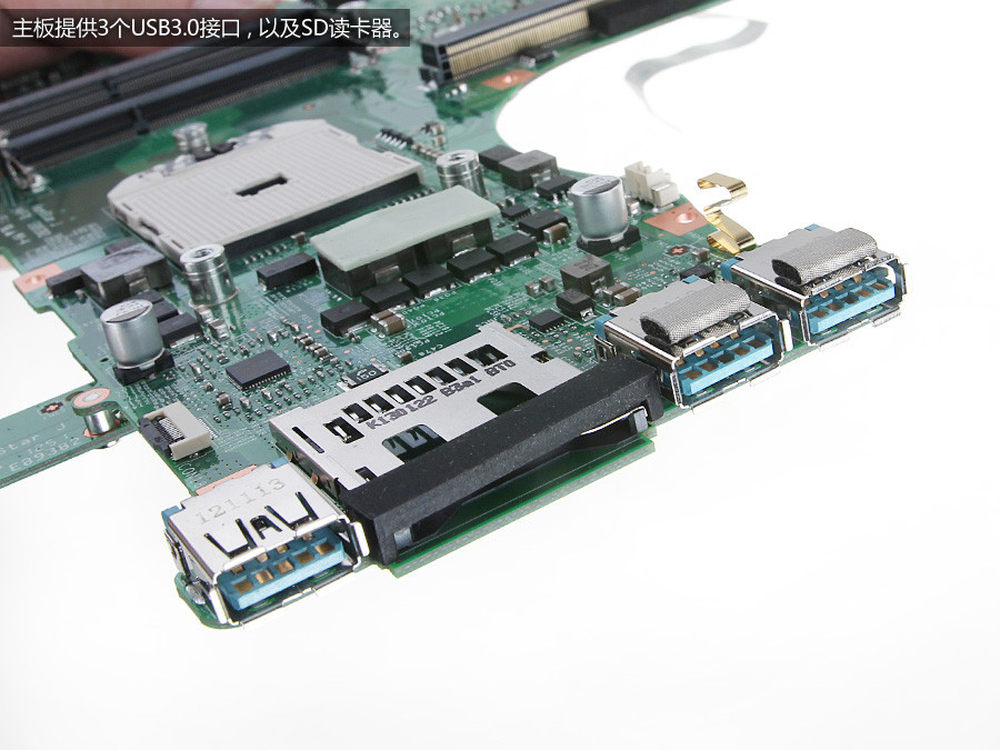

主板另一侧的三个USB3.0接口以及读卡器。
42/51

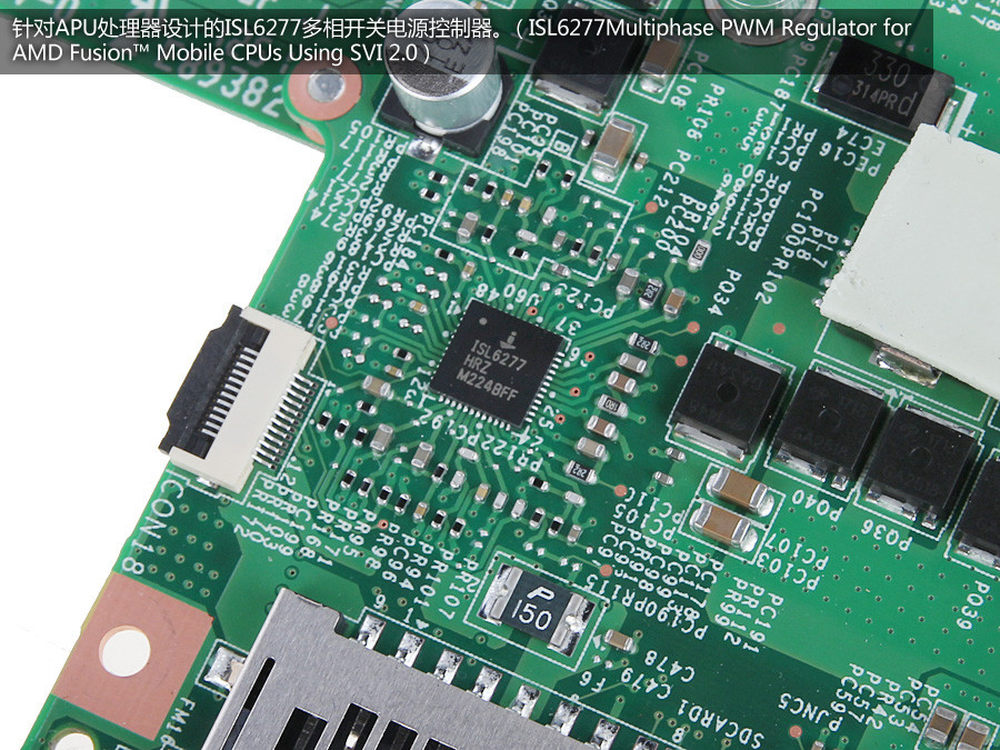

针对APU处理器开发的ISL6277多相开关电源控制器。
43/51

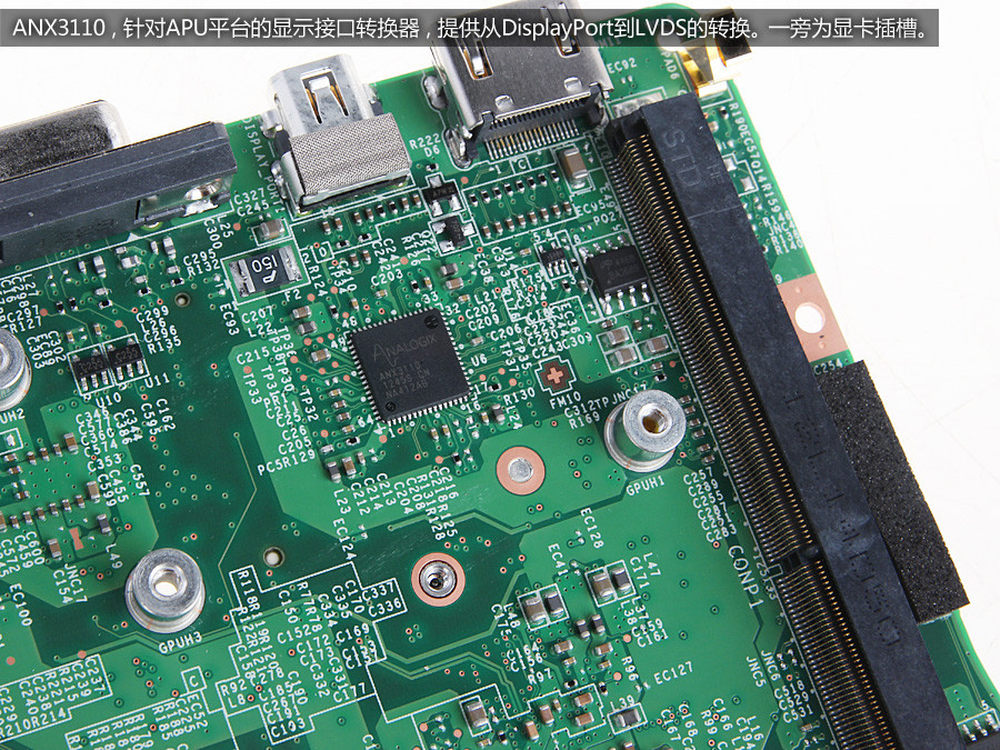

ANX3110显示接口转换器，提供DP到LVDS的转换。
44/51

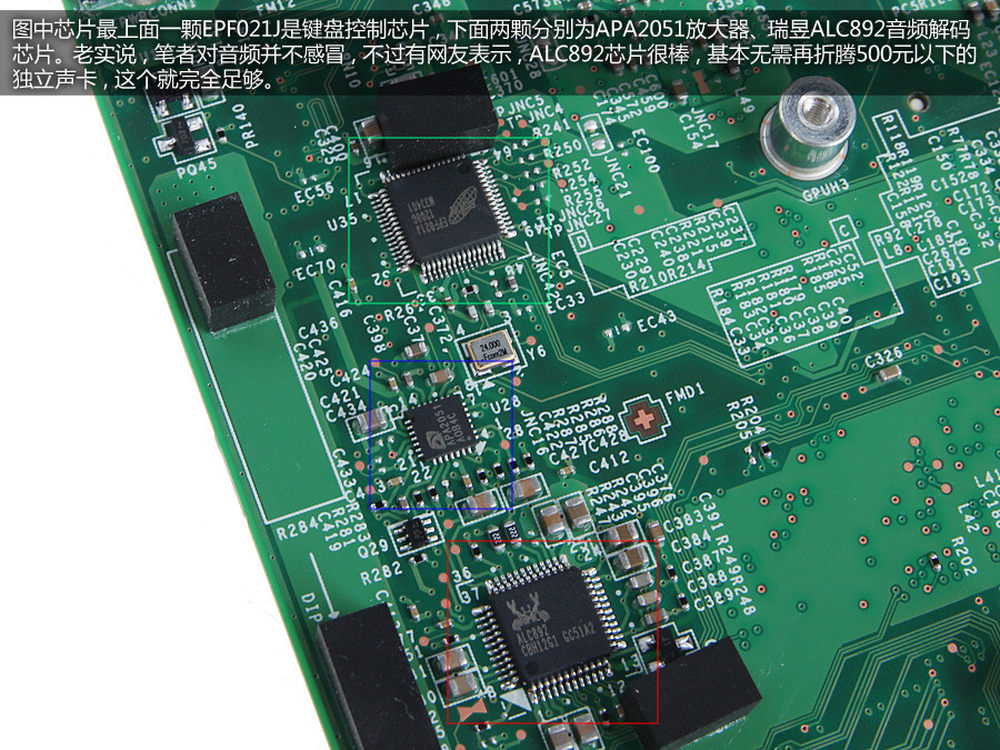

GX60采用ALC892音频解码芯片，并配备了放大器，有网友表示，有了它，500元以下的独立声卡基本可以无视！

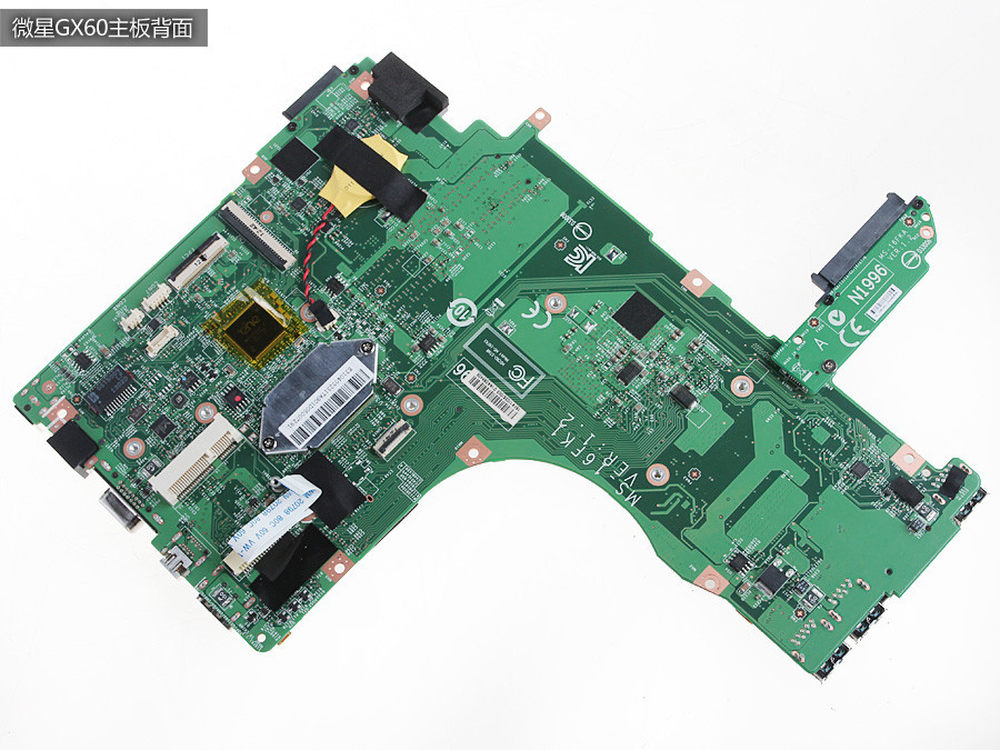

45/51
微星GX60笔记本的主板背面。

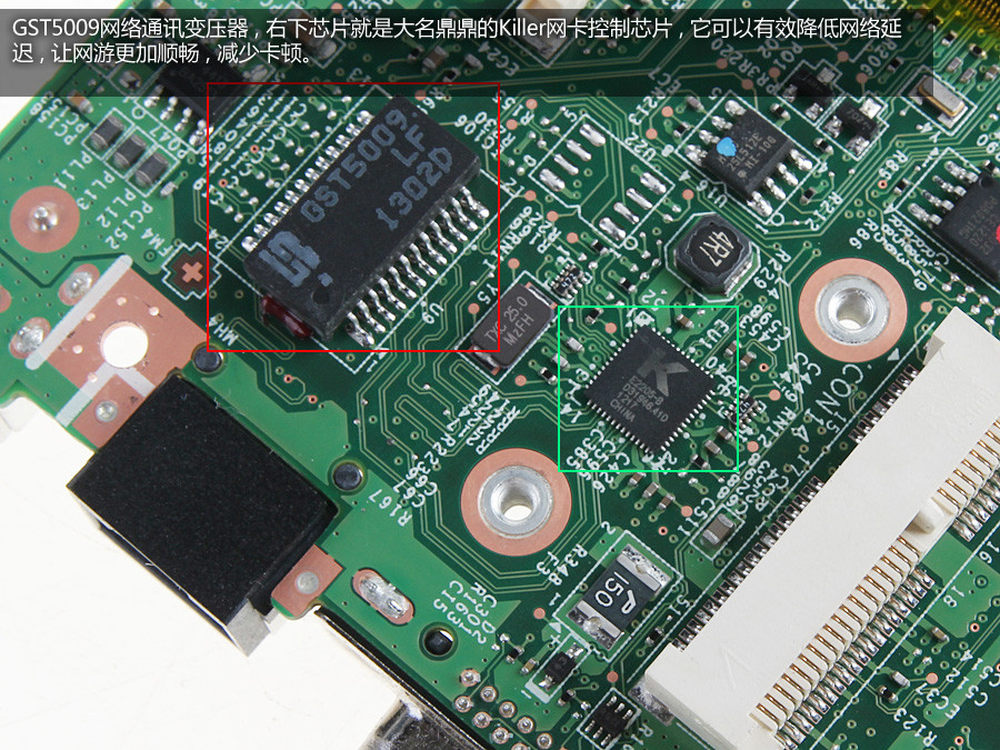

46/51
GX60的网络芯片，包括针对游戏开发的低延迟Killer网卡、GST5009网络通讯变压器。
47/51

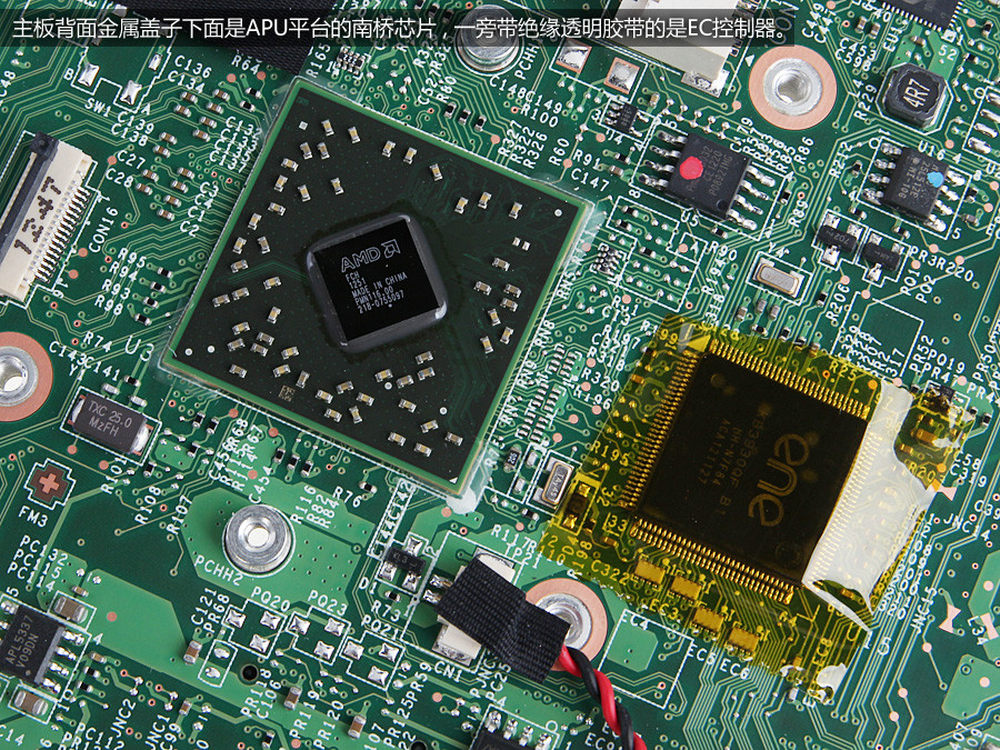

微星GX60笔记本南桥芯片展示。
48/51

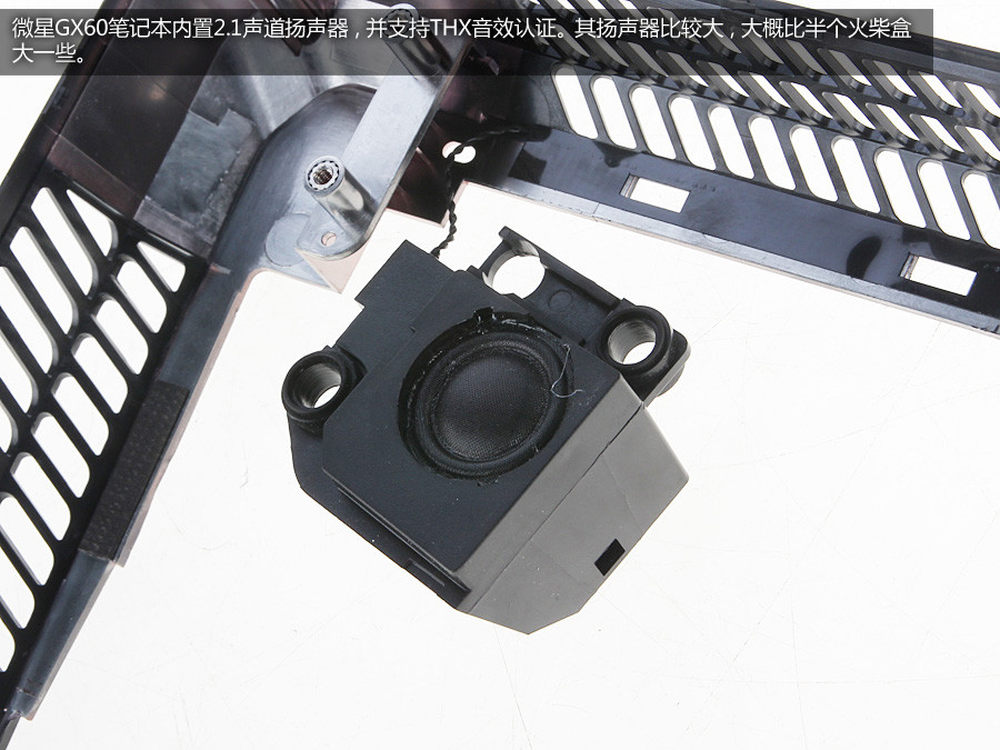

微星GX60笔记本内置2.1音箱，左右扬声器尺寸比半个火柴盒略大一些，音量自然有保证。
49/51

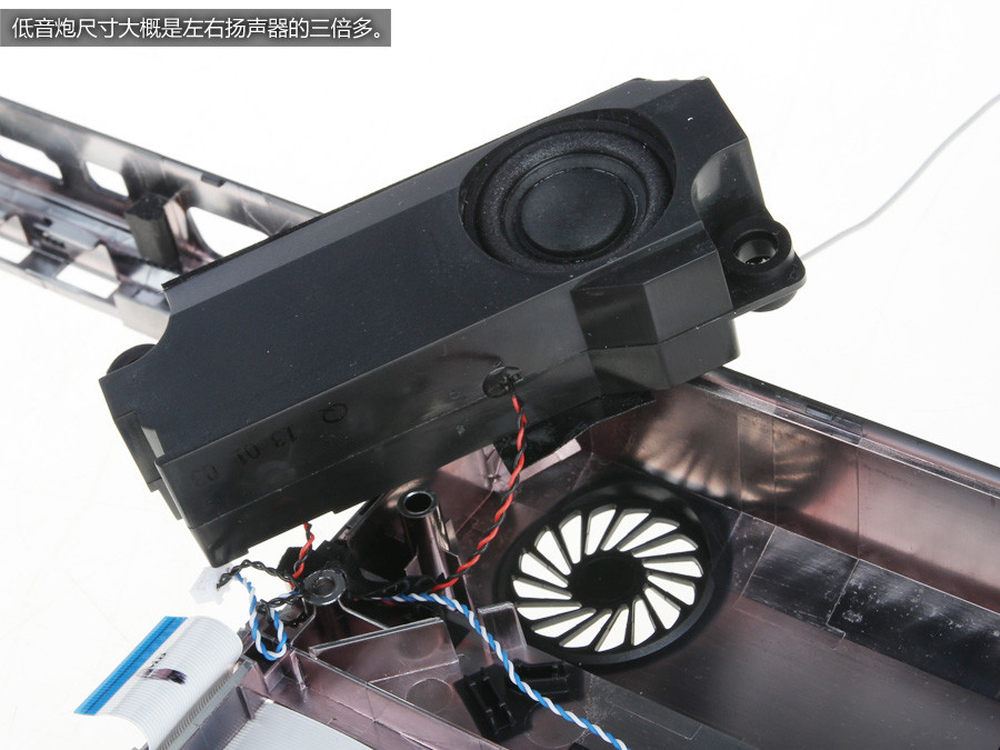

微星GX60笔记本的低音炮，尺寸大约是音箱的3倍多一些。
50/51

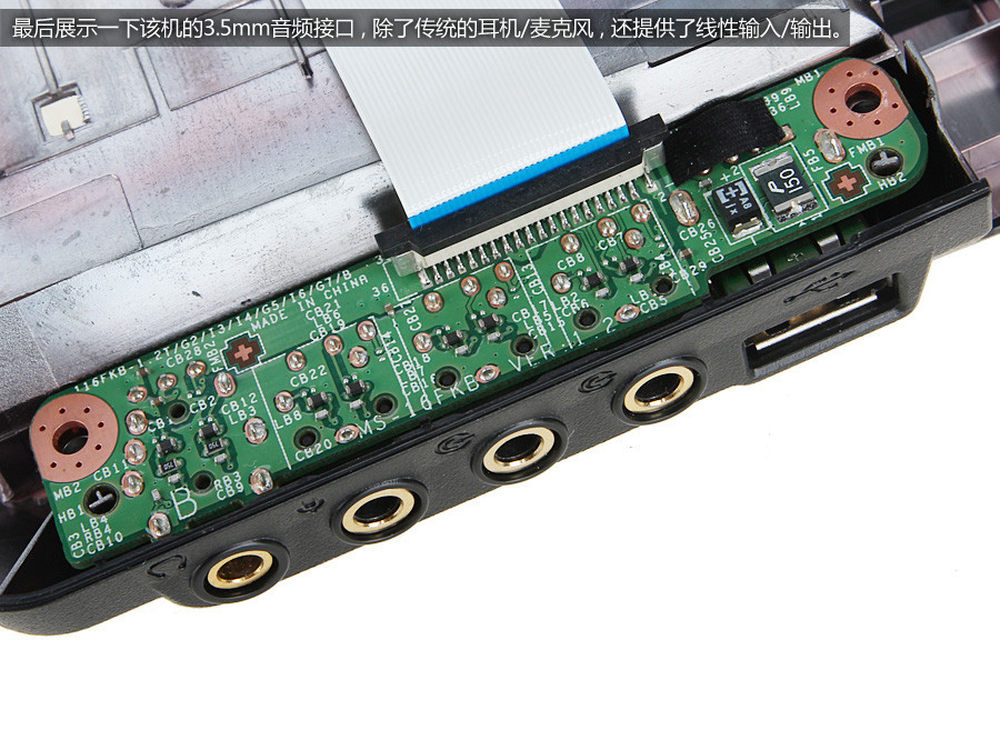

最后展示一下该机的3.5英寸音频接口。
51/51

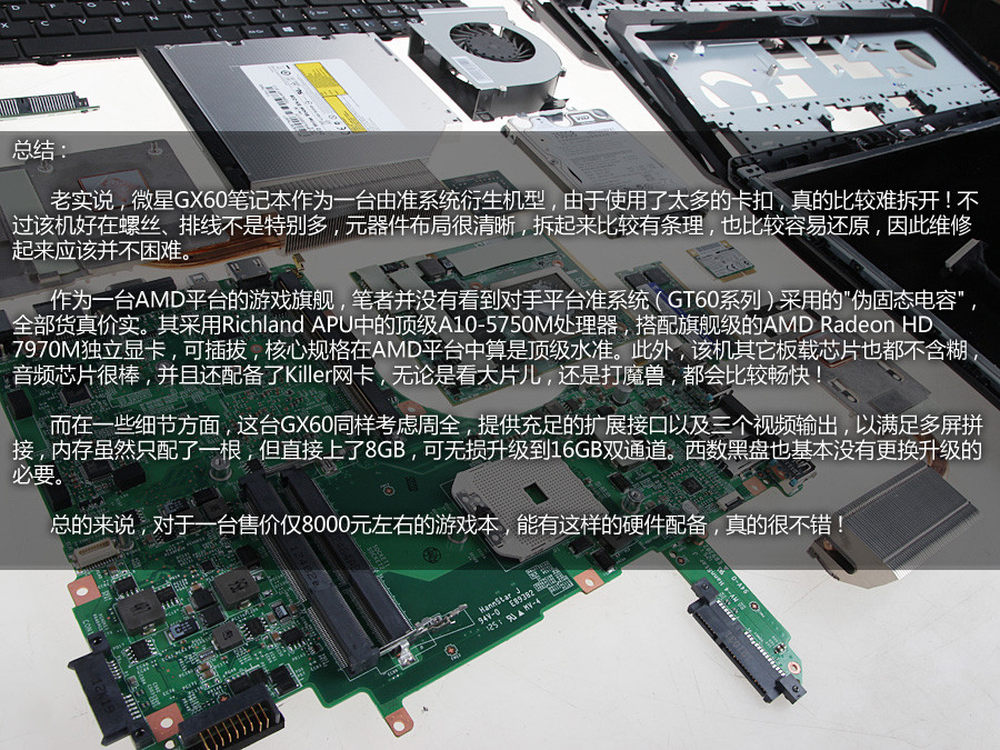

老实说，微星GX60笔记本作为一台由准系统衍生机型，由于使用了太多的卡扣，真的比较难拆开！不过该机好在螺丝、排线不是特别多，元器件布局很清晰，拆起来比较有条理，也比较容易还原，因此维修起来应该并不困难。
作为一台AMD平台的游戏旗舰，笔者并没有看到对手平台准系统（GT60系列）采用的"伪固态电容"，全部货真价实。其采用Richland APU中的顶级A10-5750M处理器，搭配旗舰级的AMD Radeon HD 7970M独立显卡，可插拔，核心规格在AMD平台中算是顶级水准。此外，该机其它板载芯片也都不含糊，音频芯片很棒，并且还配备了Killer网卡，无论是看大片儿，还是打魔兽，都会比较畅快！
而在一些细节方面，这台GX60同样考虑周全，提供充足的扩展接口以及三个视频输出，以满足多屏拼接，内存虽然只配了一根，但直接上了8GB，可无损升级到16GB双通道。西数黑盘也基本没有更换升级的必要。
总的来说，对于一台售价仅8000元左右的游戏本，能有这样的硬件配备，真的很不错！
