玩家超频利器！影驰HOF1200电源评测
1/27

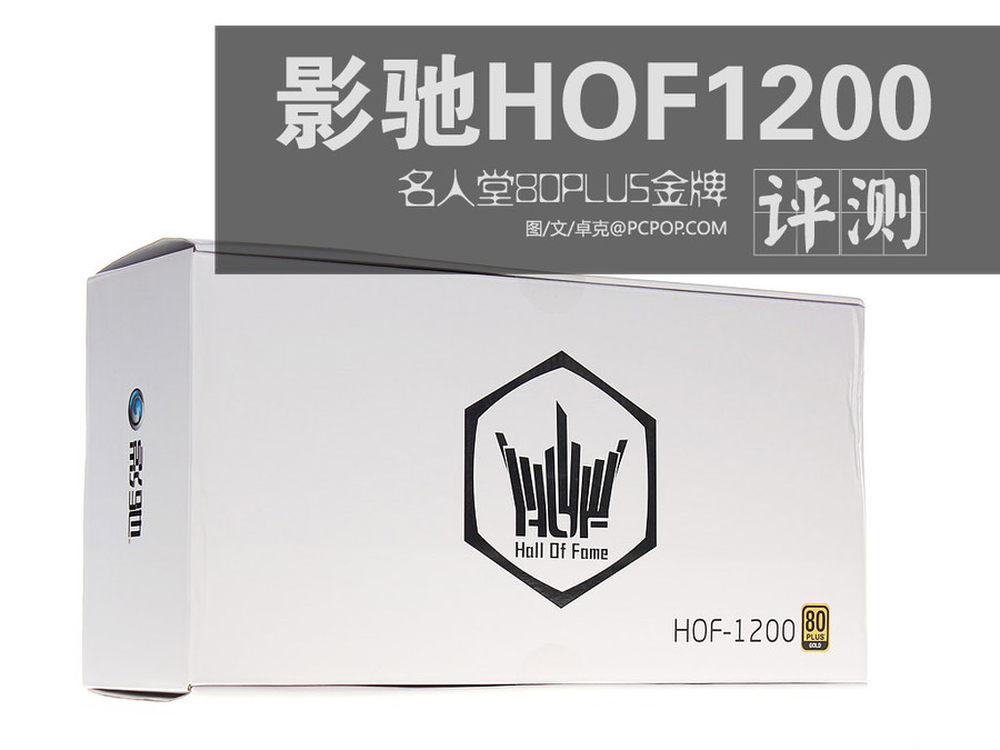

在2012年12月时我们就曾见到过影驰的一款高端电源，和他们显卡命名方式一样，这颗电源叫Hall Of Fame 1200，也就是我们在外壳上看到的HOF1200。虽然今天我们拿到的已经是正式版HOF1200，但实际上影驰的名人堂系列电源将还有更多丰富的数字监控功能，这将在第二代和第三代产品中看到。
2/27

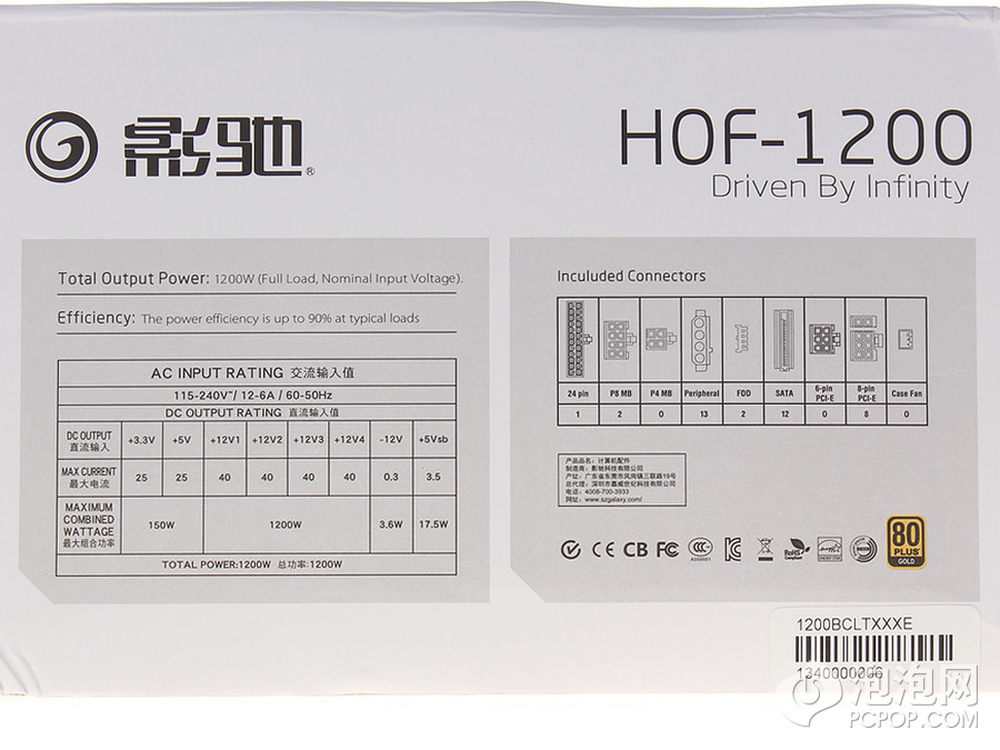

包装盒比较简洁，背面有功率分配参数和供电接口的介绍，这部分我们在之后会详细描述。这款电源额定功率1200瓦，通过了80PLUS金牌认证。
3/27

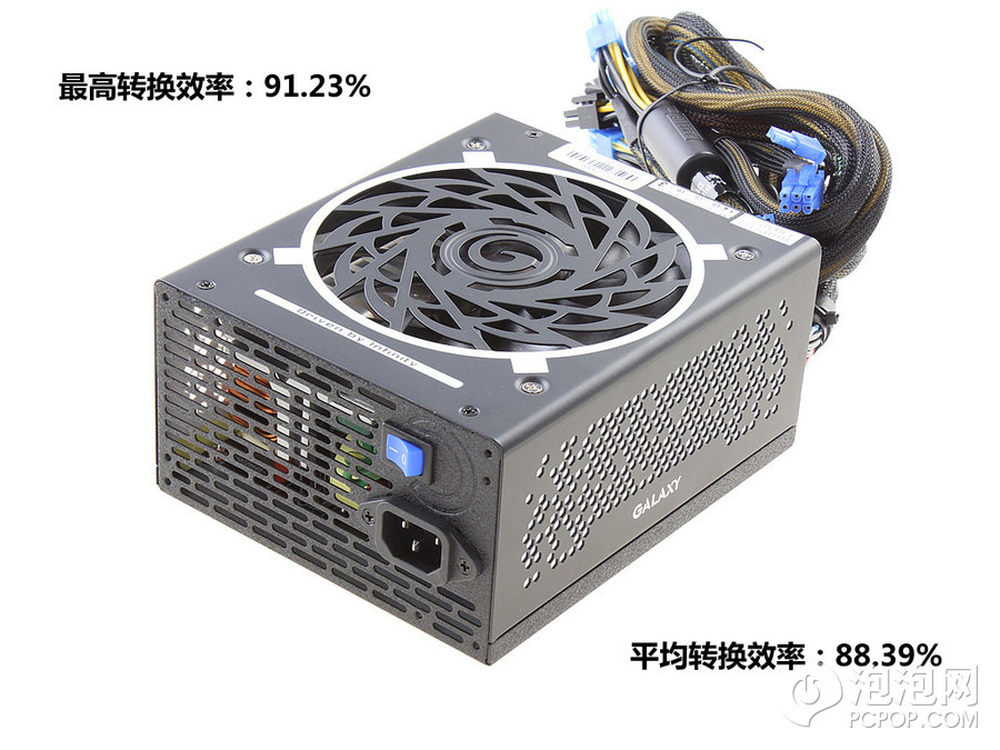

电源外壳有两个边采用了圆角，不容易伤手，电源身长18cm，额定功率1200瓦，密度属于比较大的。转换效率测试最高位91.23%%，和80PLUS金牌电源在220V输入电压下表现的性能相当。
4/27
1200瓦这个档次的电源当前已经找不到非80PLUS的规格，甚至有很多都是80PLUS白金牌水准，所以几乎找不到效率低于90%%的型号。
5/27

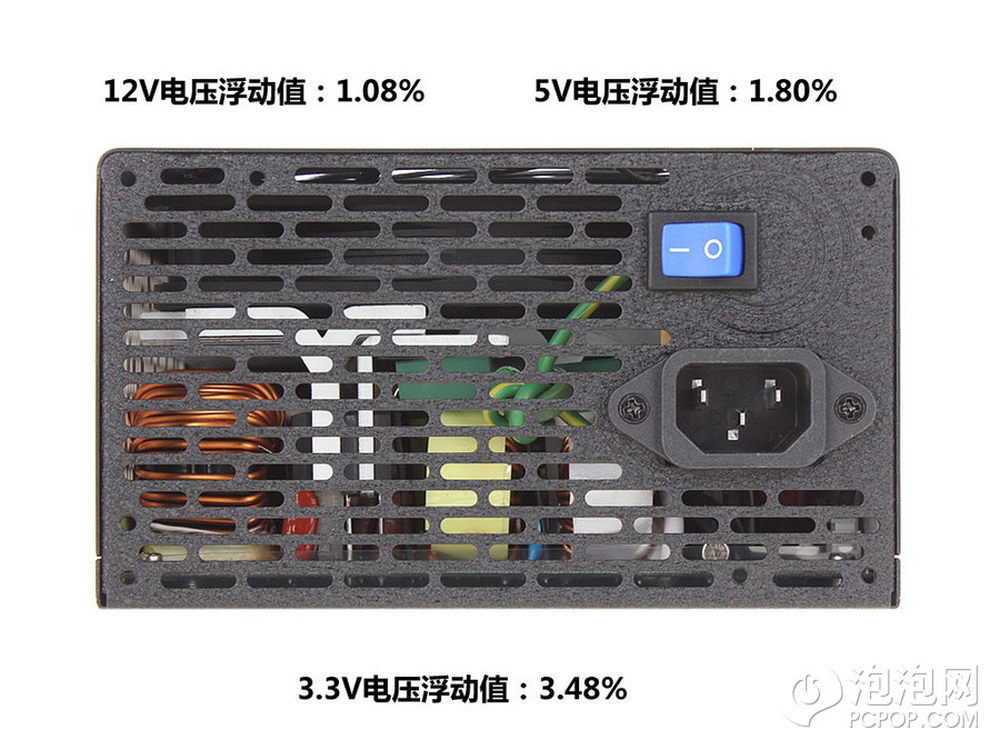

电源的交流输入总开关没有省略，散热孔长条状和电源外壳风格保持一致。电压稳定性测试的是从50瓦到950瓦的浮动，因为我们的负载仪只能拉到这么高。
6/27

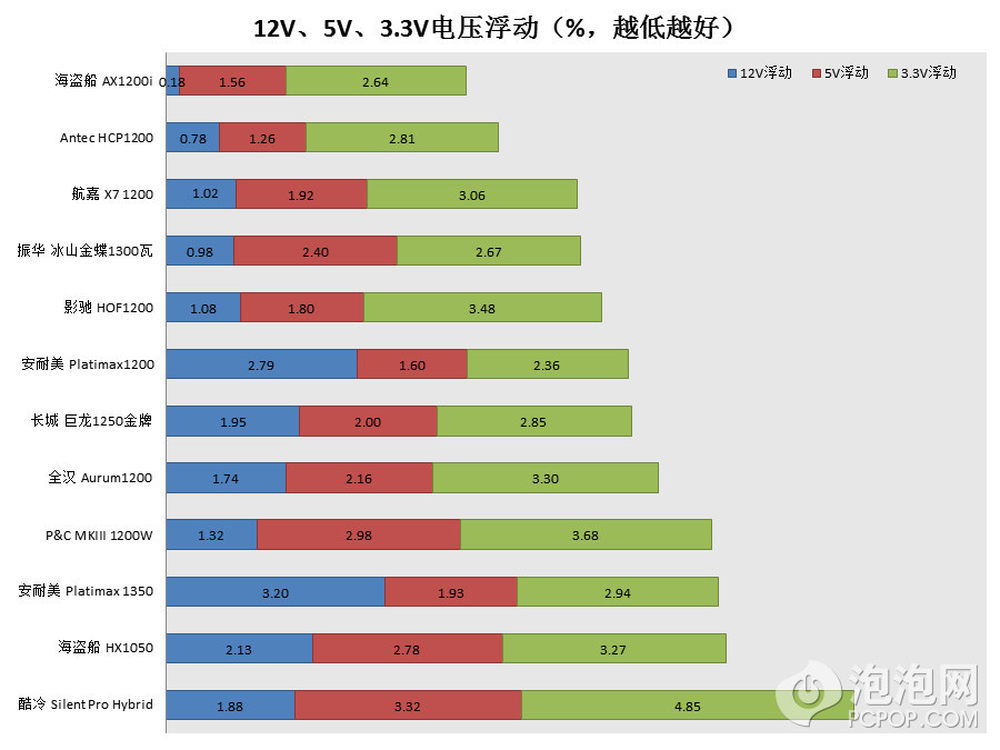

大功率电源的电压稳定性要做好不容易，HOF1200表现不错。
7/27

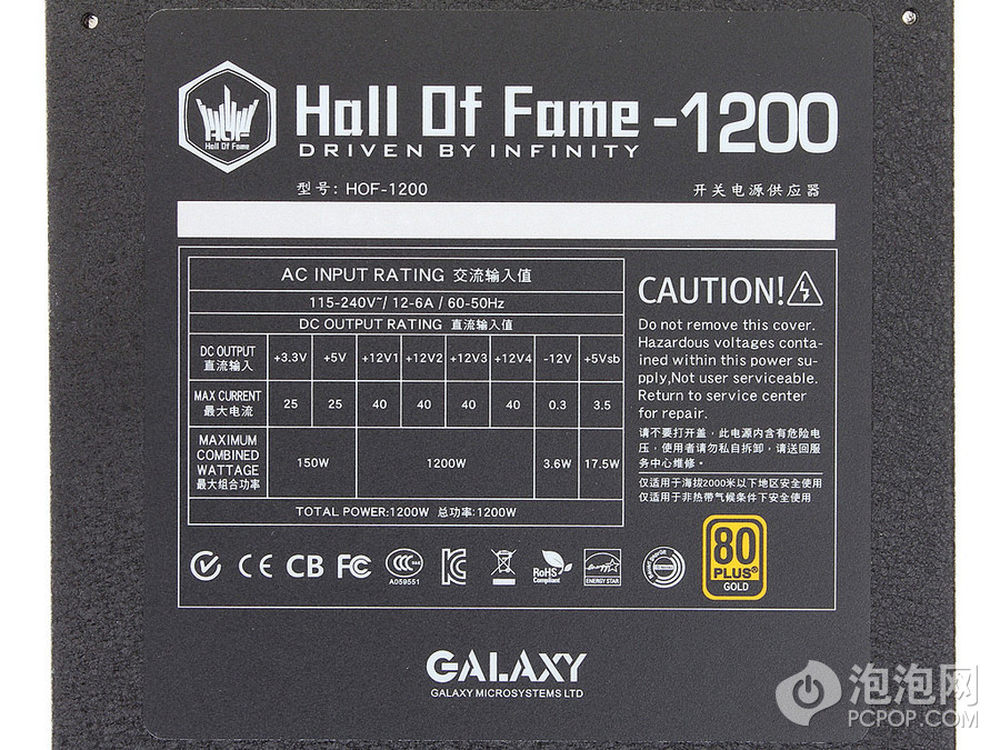

参数标注很规范，注意12V输出能力，已经和额定功率相等，别忘了这颗电源是支持4张显卡并联满载的。5V待机一路输出3.5A也比较大，3.3V和5V输出电流都是25A比较大。下面一排多国安规也凸显产品的可靠。在Caution提示中单词折行所用的连接符号也很规矩，这是一个从参数到宣传都很规范的标签。
8/27

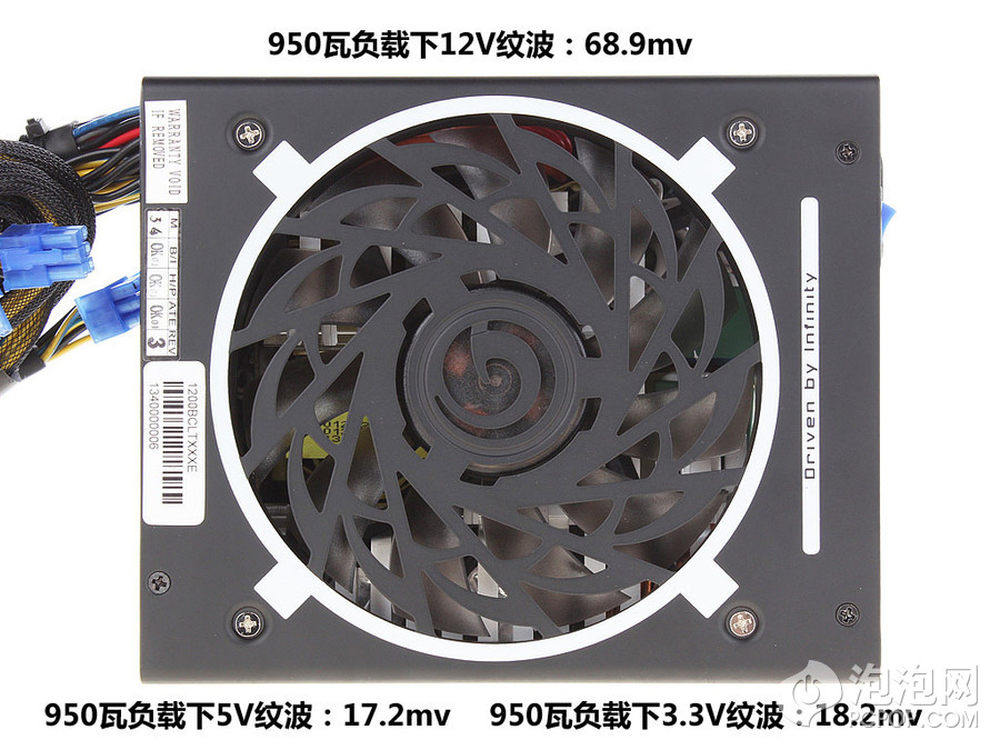

电源风扇罩游戏风格，纹波表现很不错
9/27
由于这个档次大部分电源都是各品牌顶级产品，所以大家都注重降低纹波，这个方案益衡曾经给酷冷Silent Pro Gold代工，相比那款来说，HOF1200已经改进了很多。
10/27
1200瓦的电源一定配了非常多的模组化线材，这款电源可以接4张显卡，每张显卡即便需要2个6 2PIN也可以支持。SATA供电12个，PATA供电13个，非常丰富。
11/27

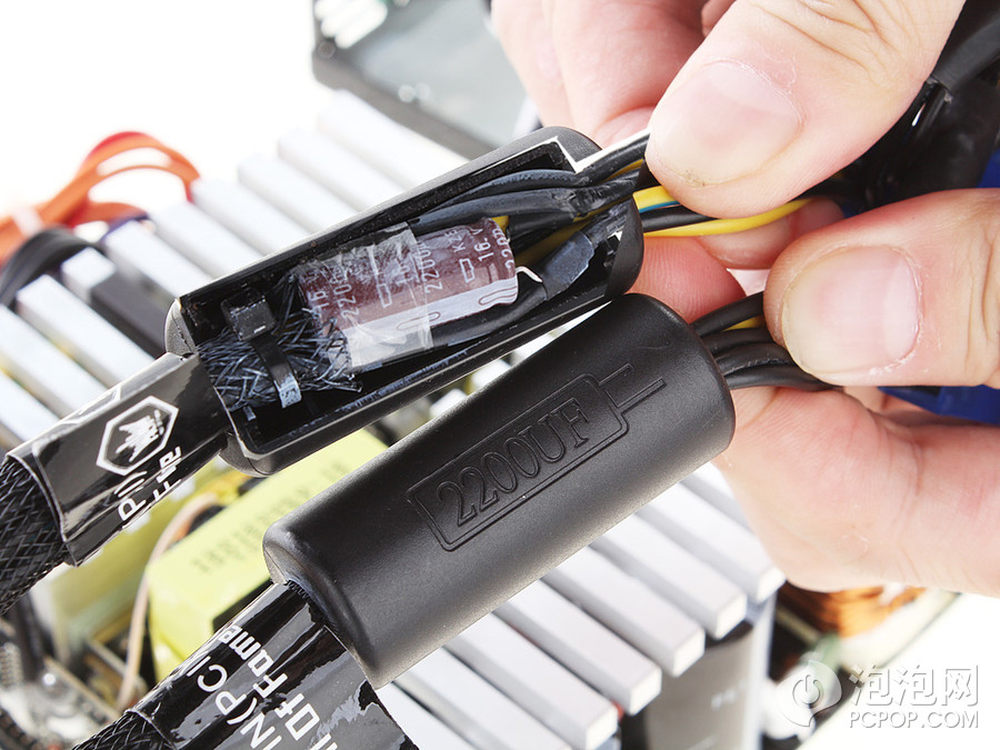

电源的四根PCIE供电线上还有类似磁环的东西，实际上并不是磁环，而是一枚2200uF的电容，电容耐压16V，日化KZE系产品，很不错。可以有效降低纹波，我们测试12V纹波时就是通过这枚电容滤波后测到的结果。这个设计理念有点类似于Antec TPQ 1200上的power cache功能，只不过TPQ1200加了更多的滤波电容，甚至24PIN上的5V和3.3V都有安放。
12/27
虽然尚未对比，但从测试结果看，HOF1200的动态负载性能很不错。
13/27

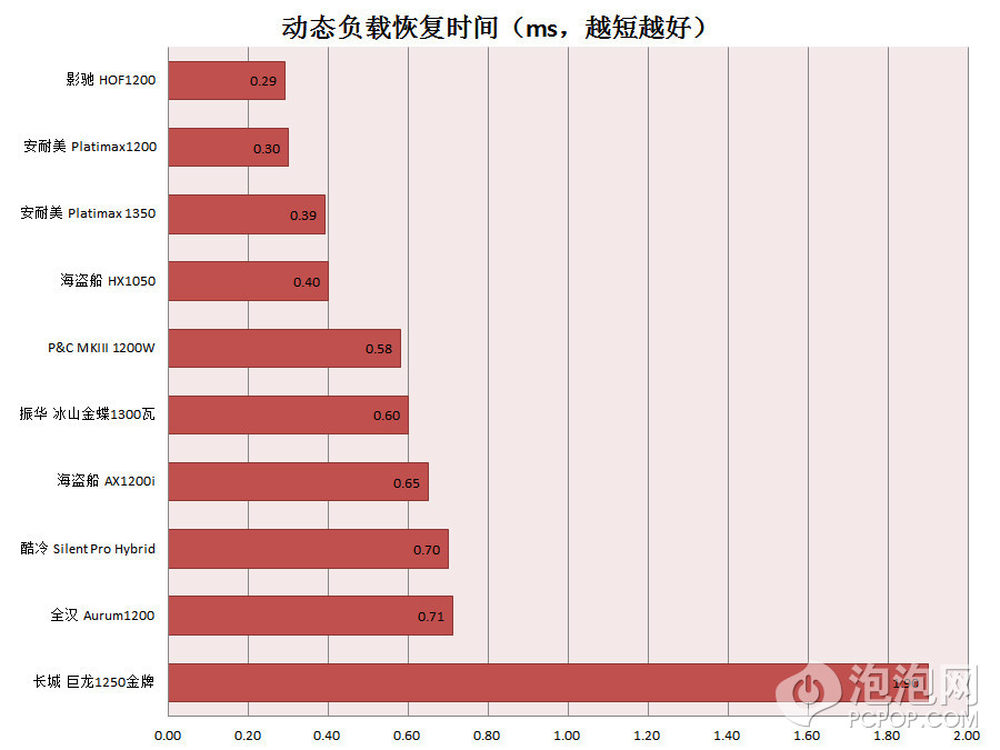

对比看10款功率在1050瓦-1350瓦的电源中HOF1200的动态性能最好，不但过冲电压非常低，恢复时间还非常快。
14/27

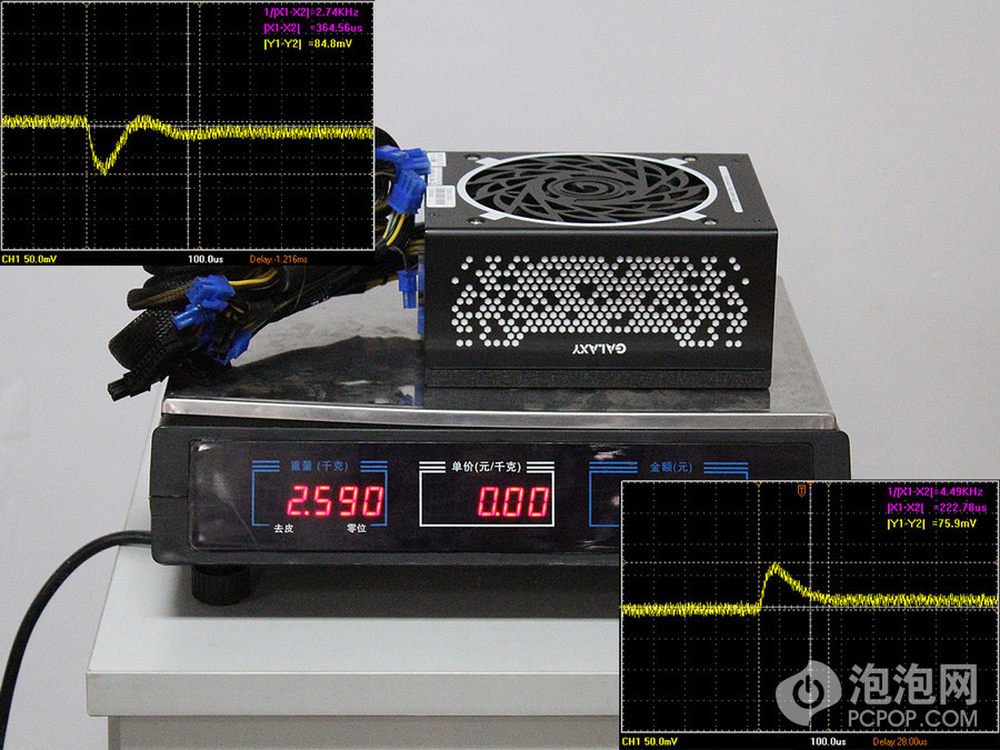

12V动态负载恢复时间不到0.3ms，几乎充分利用了双管正激最好的性能，动态负载频率增加到1500Hz后电源就反应不过来。在10Hz-10000Hz的变化过程中电源没有出现任何的不稳定。总的来说这颗电源的动态负载表现是最大亮点。
15/27

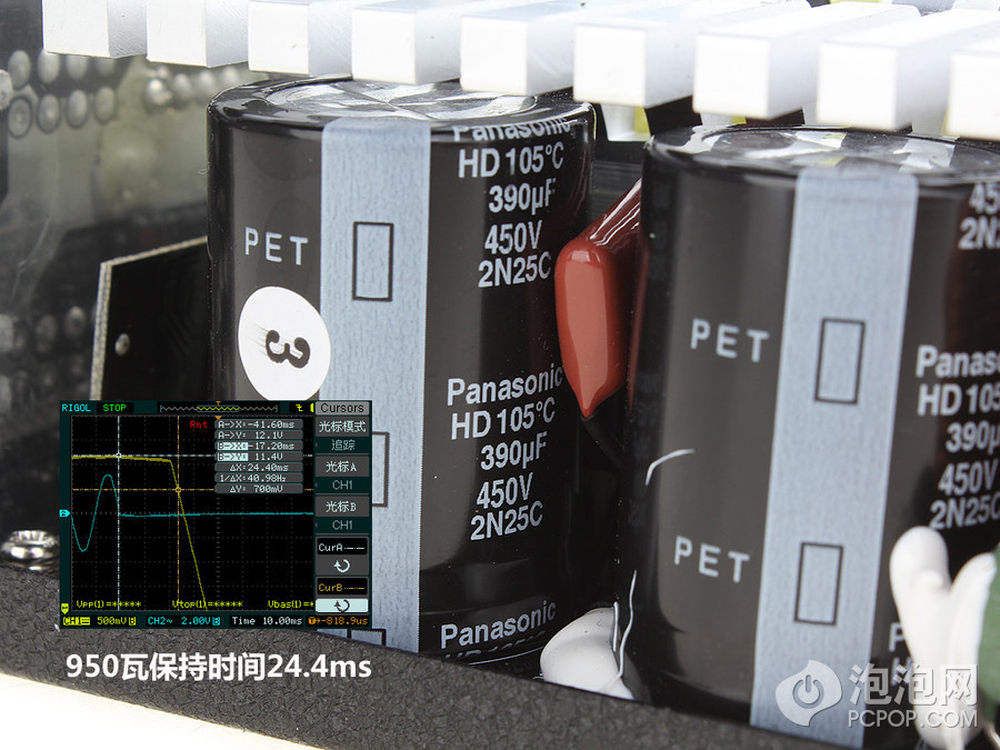

测试的负载是950瓦，大约81%%的额定功率，HOF1200的保持时间达到了24.4ms，实际上达到了16ms就合格了，高端电源留出的富余量非常多，这和主电容下料足有关系。
16/27

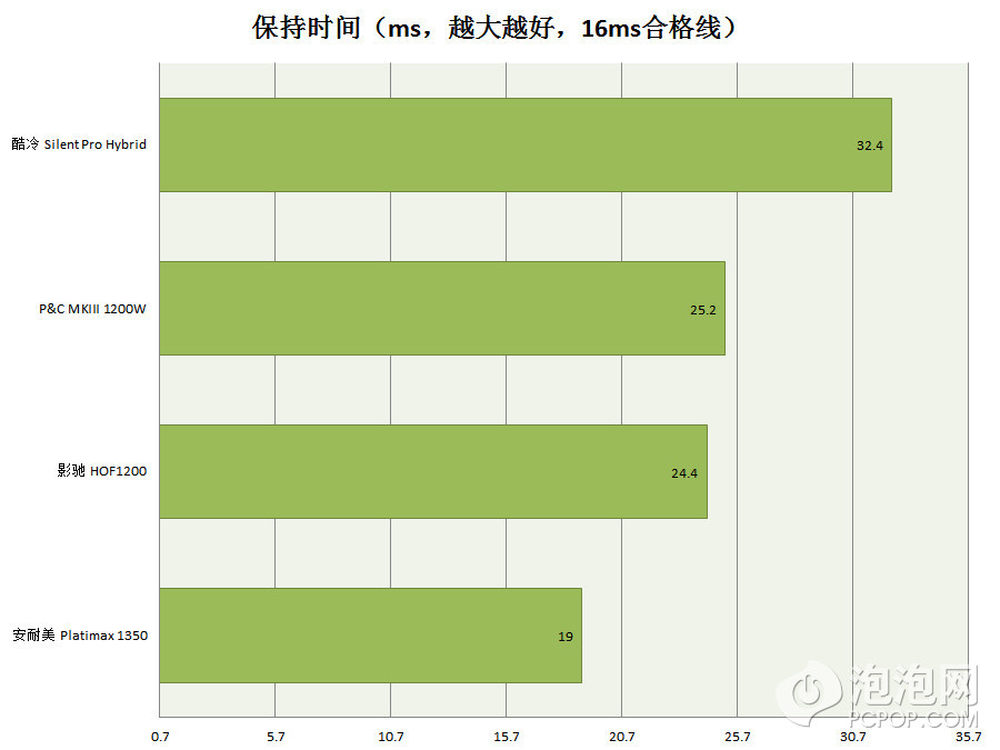

保持时间对比
17/27

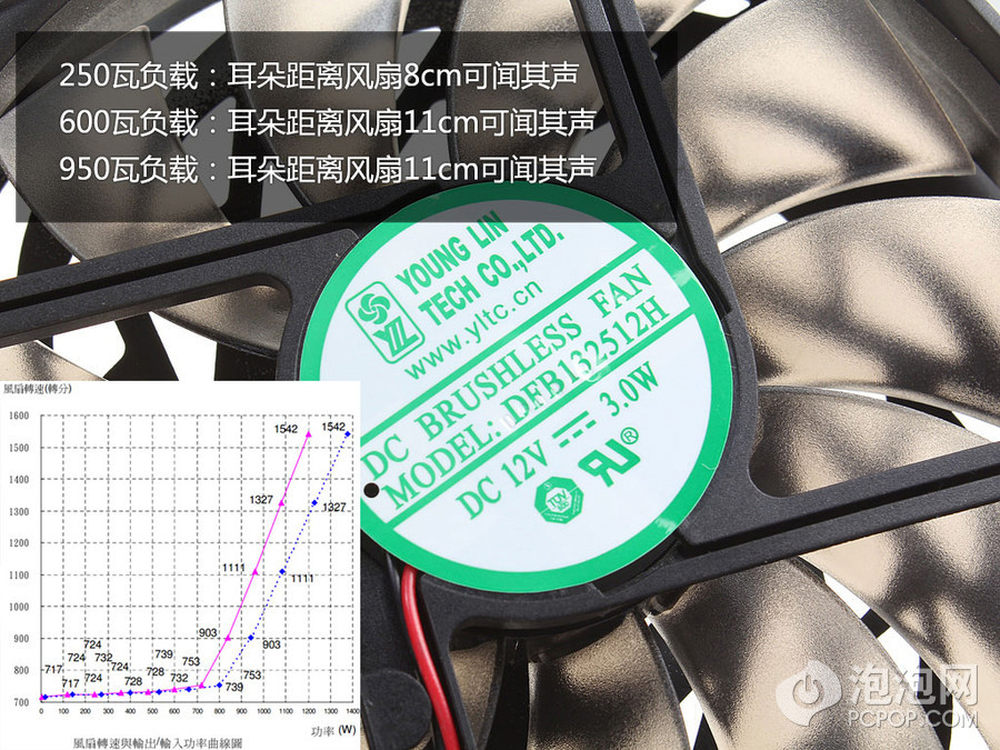

整个测试过程风扇噪音较低，不过我们并不能拉1200瓦负载，不过真的有谁通过4张显卡让电源工作在1200瓦负载了，谁也不会要求电源静音，那时显卡的风扇转速都在80%%以上，4张一起的噪音将会非常明显。
在风扇负载/转速/噪音表中可以看到这颗双滚珠轴承风扇在电源负载为700瓦时依然保持750RPM的低速，1200瓦满载时风扇转速才刚到1540RPM。（粉线是转速对电源输出功耗的关系，蓝线是转速对电源输入功耗的关系）
18/27
电源采用了CM6802控制的主动式PFC 双管正激，二次侧采用MOS做同步整流，3.3V和5V的输出采用12V降压DC-DC的设计，这样的方案做80PLUS金牌很常见。
19/27

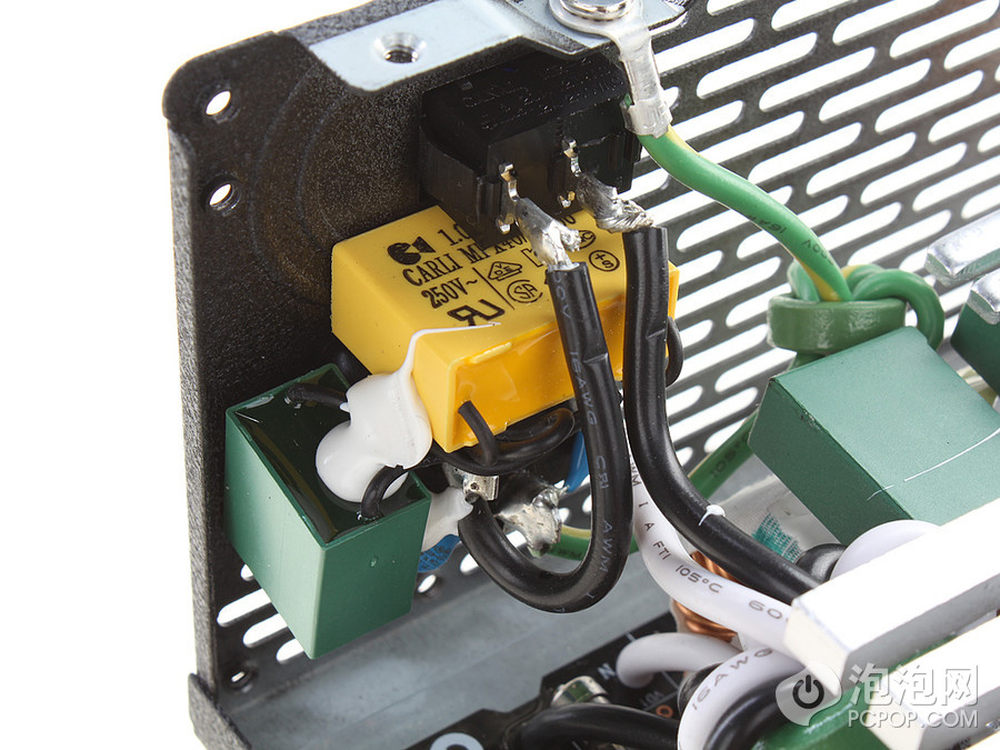

EMI滤波电路使用了4个X电容，2对儿Y电容，2个共模电感，1个保险管，1个MOV元件，这是一个非常完整的EMI滤波电路。不过2个X电容因为PCB上空间有限，骑跨在共模电感上，这也是益衡常见的做法。
20/27

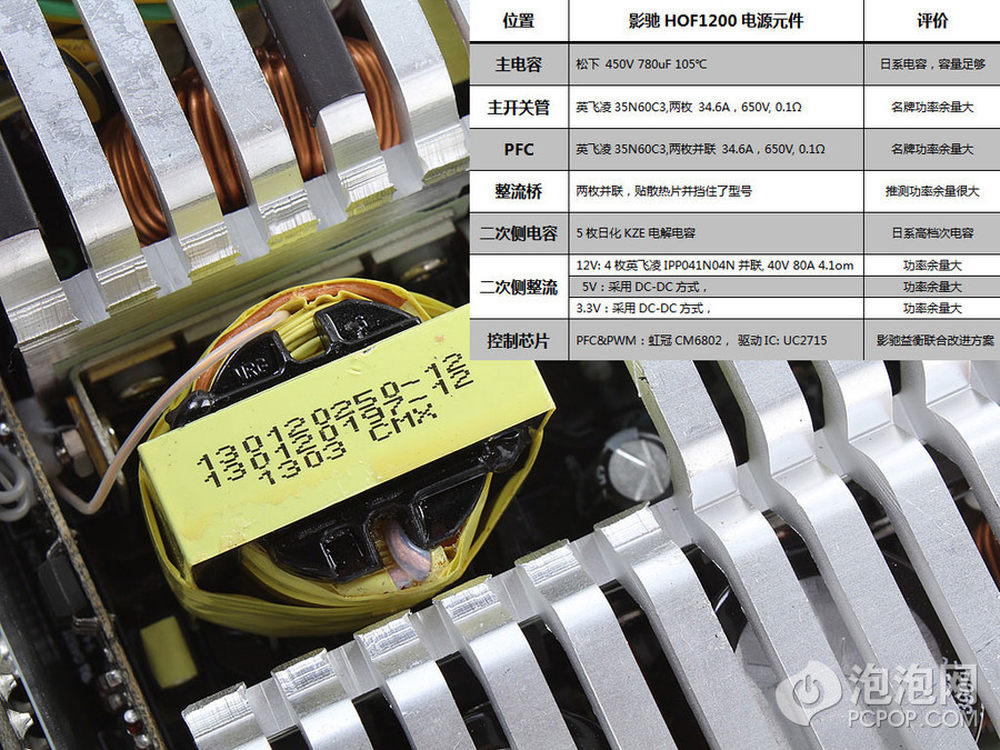

整个电源内部全部电容均采用日系产品，有红宝石和日化两个品牌，功率器件全部来自英飞凌，元件的功率余量较大，通态电阻很小，这些都有利于提高转换效率。
方案虽然来自于益衡，但可以看到这颗电源的很多细节都是在影驰的要求下得到改进的，让这个本来就很稳妥的方案更上一层。
21/27

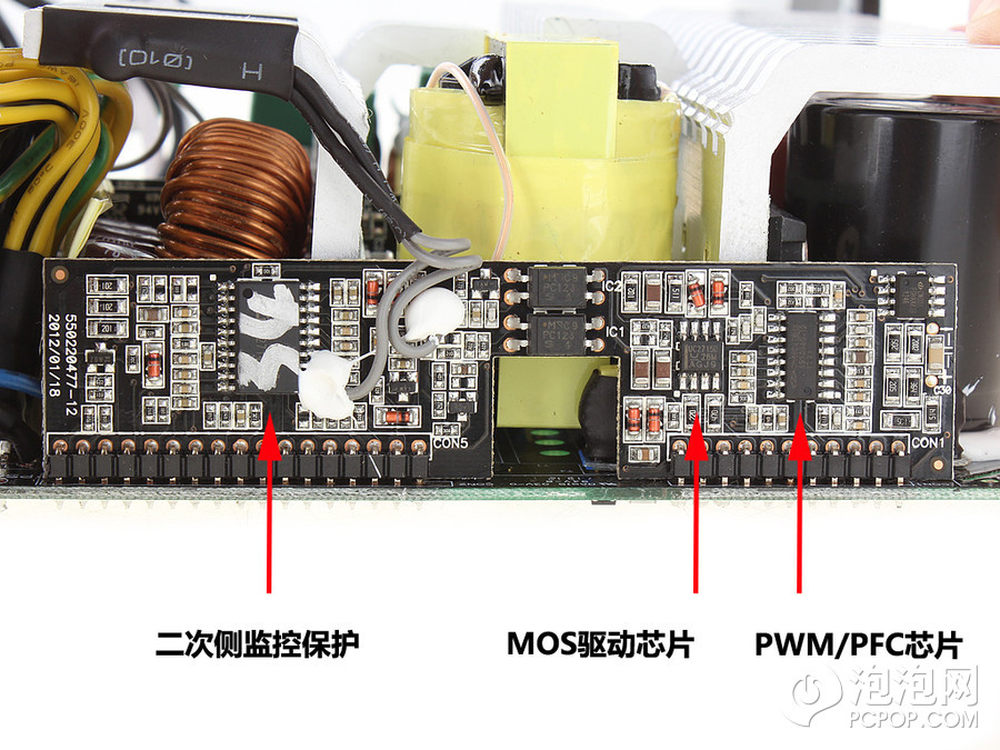

由于空间有限，很多控制器都竖在另一张PCB上了。1200瓦功率的电源很多身长都超过了20cm，这颗只有18cm，就是通过这样的方式节省出空间。
22/27

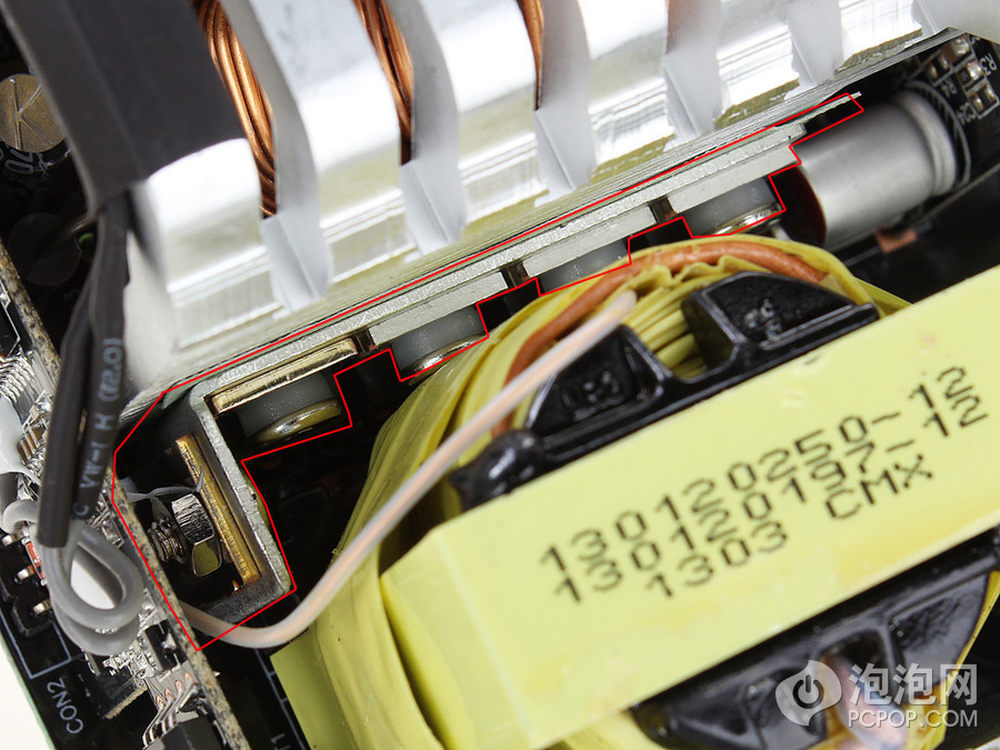

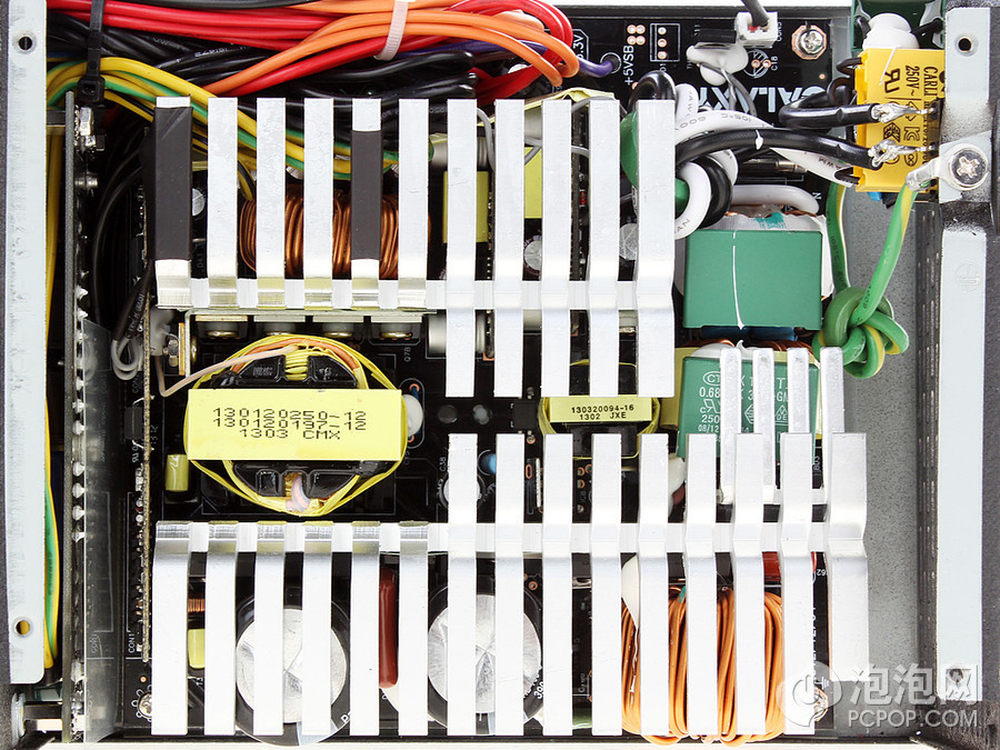

由于内部空间有限，X电容骑跨在共模电感上，6个MOS整流，其中两个安置在L型的金属铜片上，否则二次侧散热片上只能安置4个MOS了。其中3个整流管，3个续流管。
23/27

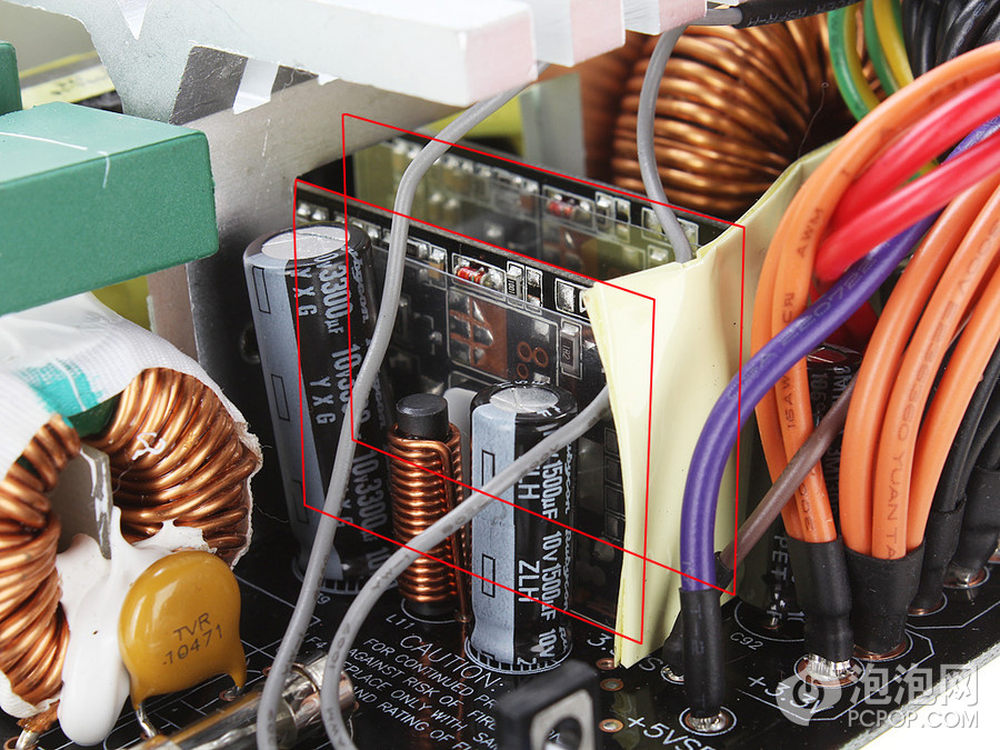

3.3V和5V的输出采用单独的PCB子板，只是位置遮挡太多，看不到上面的元件型号。
24/27

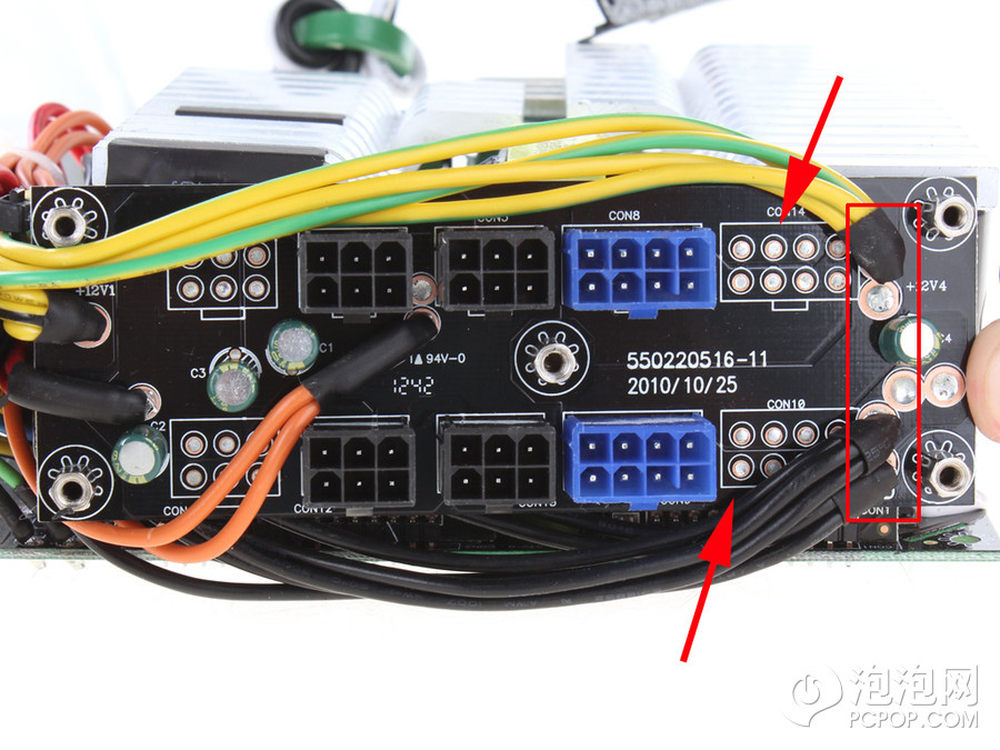

拆出整个电源的瓤，发现模组化接口板上还有2个用来接显卡的接口尚未焊上，看来这个方案还有功率余量提升至1500瓦？此外输出线材从主PCB上通过14AWG和16AWG多根线导入模组化接口板，接头处都套了热缩管并箍了金属环，影驰应该是向代工厂特地提出了工艺的要求，因为益衡之前在有些电源上并未这样处理。
25/27

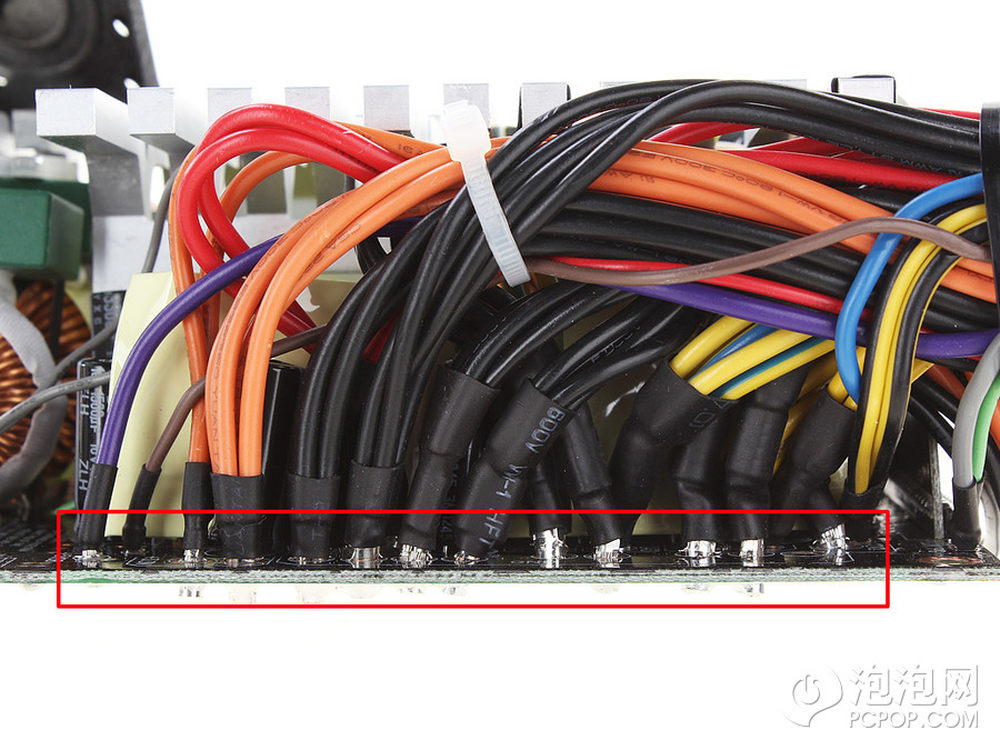

输出线材根部全都箍了金属环也套了热缩管，这种做法非常规范。
26/27

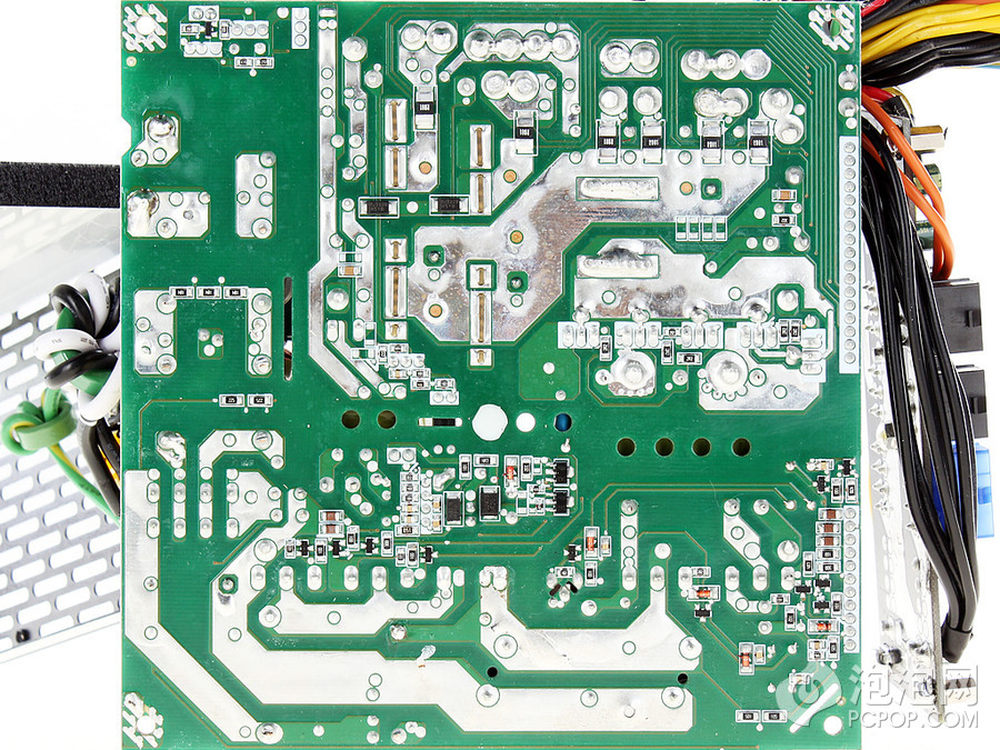

PCB背部非常整洁，SMT和波峰焊都非常规矩，在过流大的地方完全没有任何手工补锡的痕迹。这是我们非常乐于见到的。
27/27
这款电源对影驰来说是一款重要产品，因为这是他们开始涉及电源产品后推出的第一款顶级型号，也冠以名人堂的称号。从测试成绩看，和这个方案其他型号的表现类似，并不会让玩家有非常大的意外，因为高端电源本该如此，影驰名人堂系列电源还不会止步于此，因为他们当前着手做的就是如何把“数字化”的概念结合到产品中，具体来说就是如何在一定范围内让玩家控制输出电压，如何把当前各路电压、电流、转换效率实时的呈现在玩家面前，马上影驰就要举办10周年庆典了，这颗电源无疑是庆典上的一个礼物。
