299元的80PLUS金牌！测金蝶450战斗版
1/22
振华的80PLUS金牌系列产品和别家不同，因为他们在350瓦-500瓦这段中低瓦数区间有众多80PLUS金牌型号，这种优势从2011开始一直延续到2013年都没有其他厂商跟进来竞争，说明了这个区间竞争的技术门槛。最近振华把450瓦80PLUS金牌电源的价格拉到299元的低位，而从前冰山金蝶售价是450元，由于在包装、外壳、元器件上做了修改，所以重新命名冰山金蝶450战斗版，今天我们来看看这款电源的各方面。
我当然可以按普通评测来处理这个型号，而我相信来仔细看这篇评测的玩家都了解这个型号最近一个月背后的故事，求证的需求不断，而我这一颗来自振华寄送，这当然是好事，因为如果各位有疑惑，可以从京东上买来对比，不论对比后结果相同还是不同，都可以得出有意义的结论。
2/22

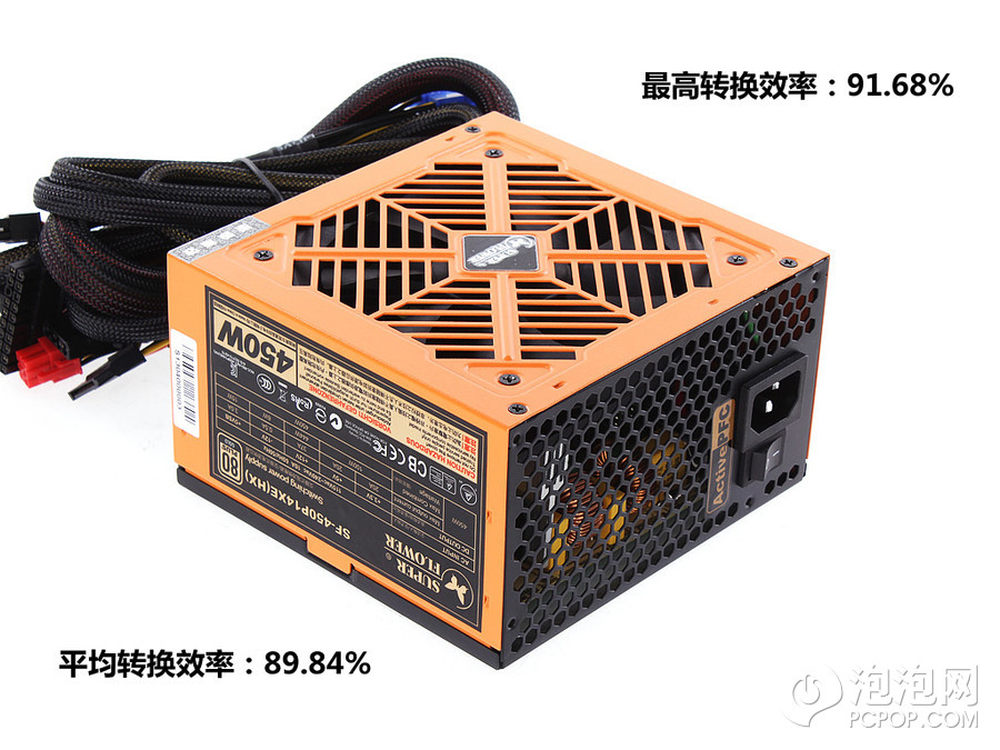

电源的转换效率最高91.68%%，平均效率达到89.84%%，满载时的效率达到89.94%%，从经验看和80PLUS金牌电源在220V输入电压下的表现相当。
电源的外壳采用橙色，风扇罩也有游戏风格，相比从前冰山金蝶450的外壳好看得多。原版冰山金蝶450的效率测试可以参考这里
3/22

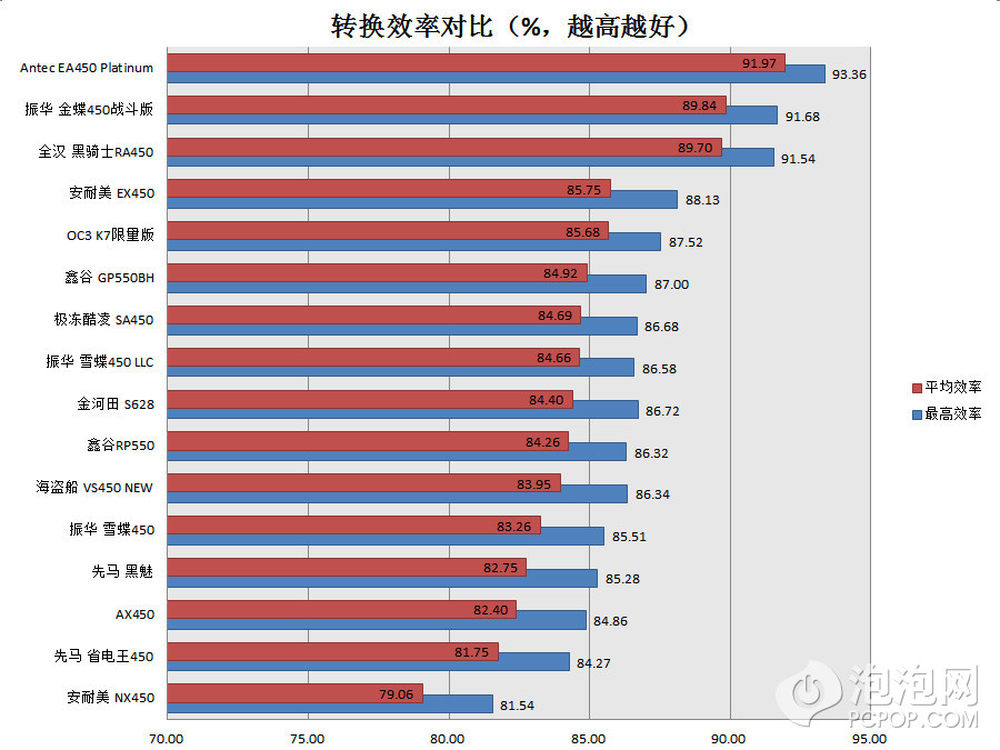

转换效率对比
4/22

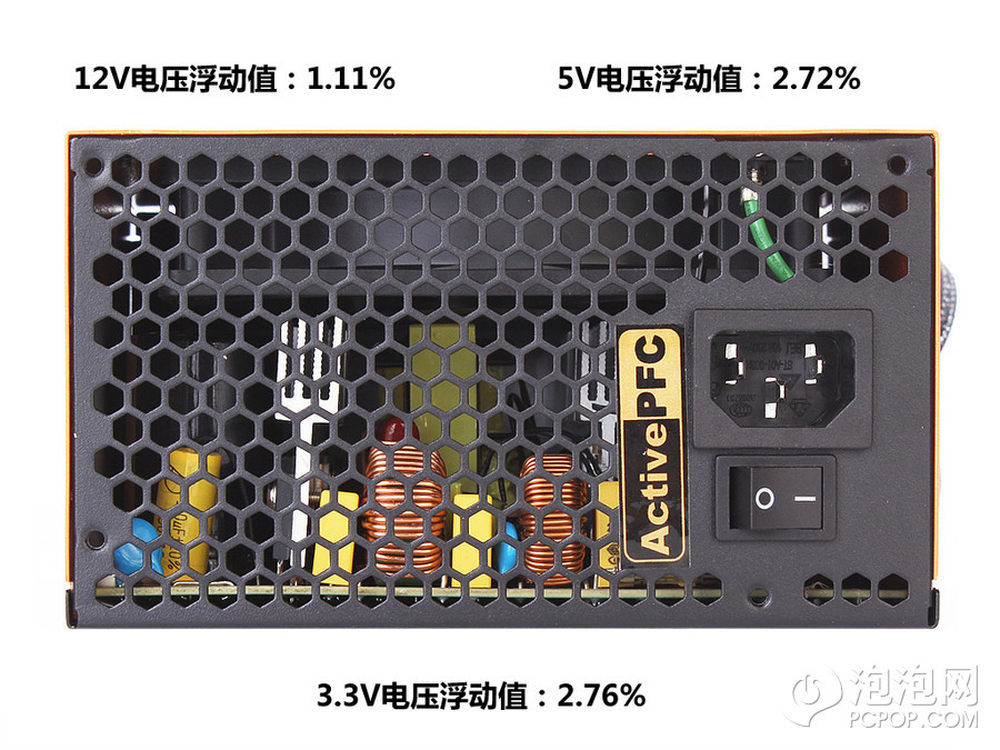

电压浮动值结果已经标出，散热孔一侧的交流电总开关没有省略，很好。
5/22

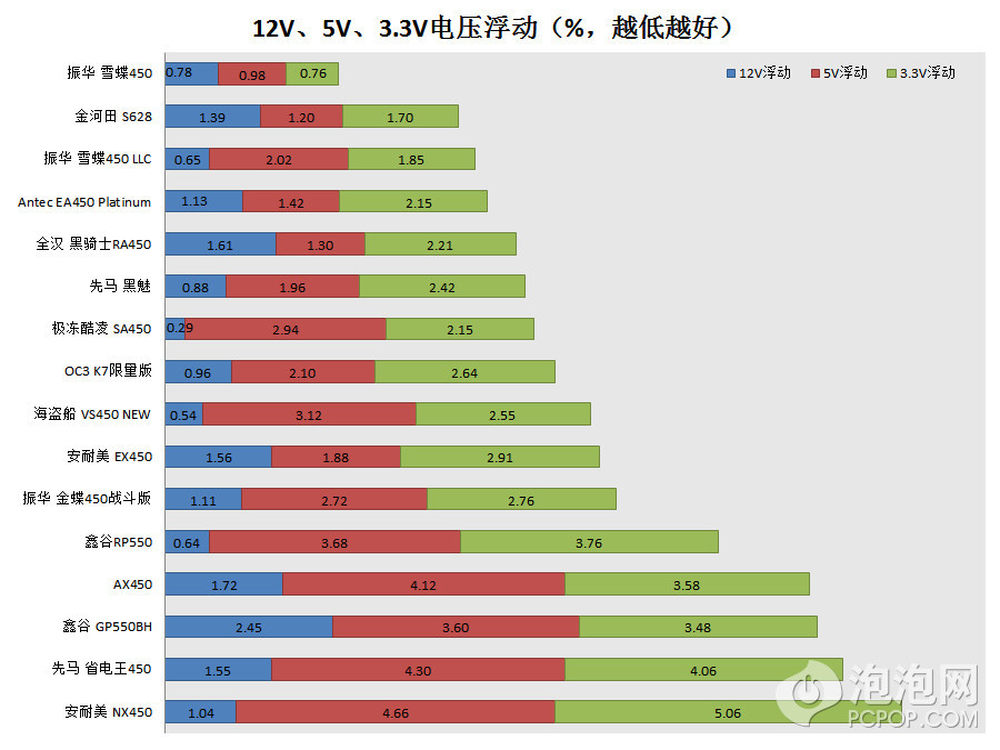

电压浮动值对比
6/22
电源的输入电压最低115V起，符合80PLUS测试的标准，专门查了80PLUS官网，已经有测试报告放出。测试时间是4月23日。
电源的12V输出比例很高，达到98.7%%。5V待机一路也比较高，达到3A的水平。电源型号中出现的数字和额定功率一致，不错。
7/22

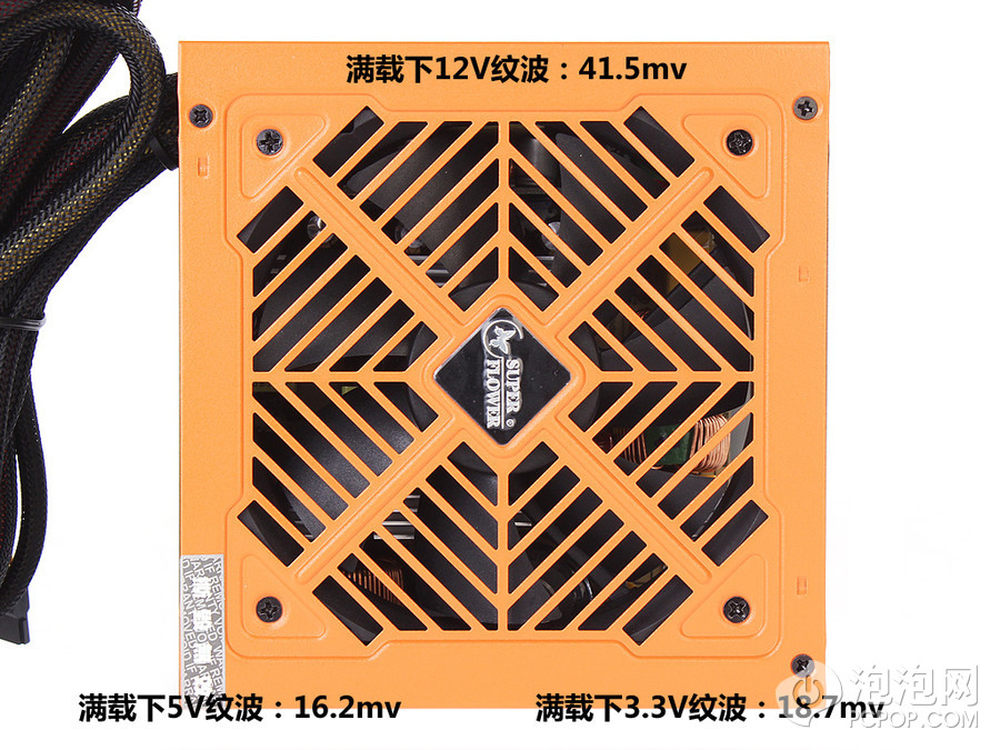

虽然这样开孔的风扇罩看上去更加游戏化，但我感觉原先版本风扇罩对风流更有力。纹波测试的结果不错。
8/22

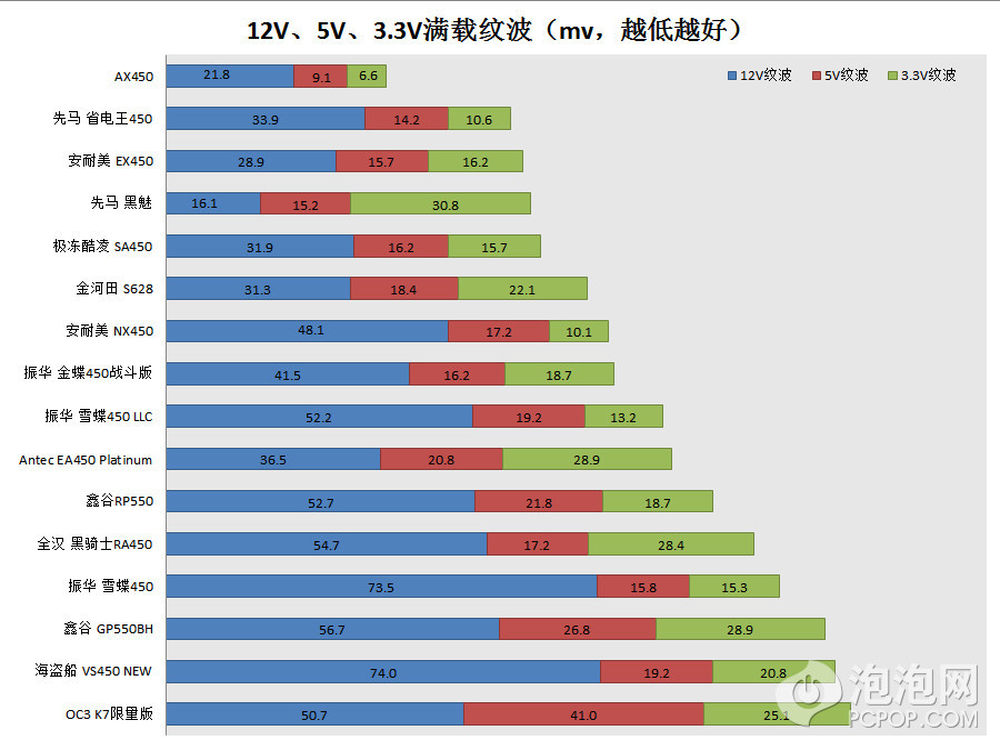

纹波测试对比
9/22
电源提供了2个显卡供电，CPU供电线材长度达到了65cm，全塔机箱走背线也没问题。SATA和PATA供电口数量合适，由于功率较小，所以不必设置模组化线材设计，电源的线材全部采用18AWG规格。
10/22

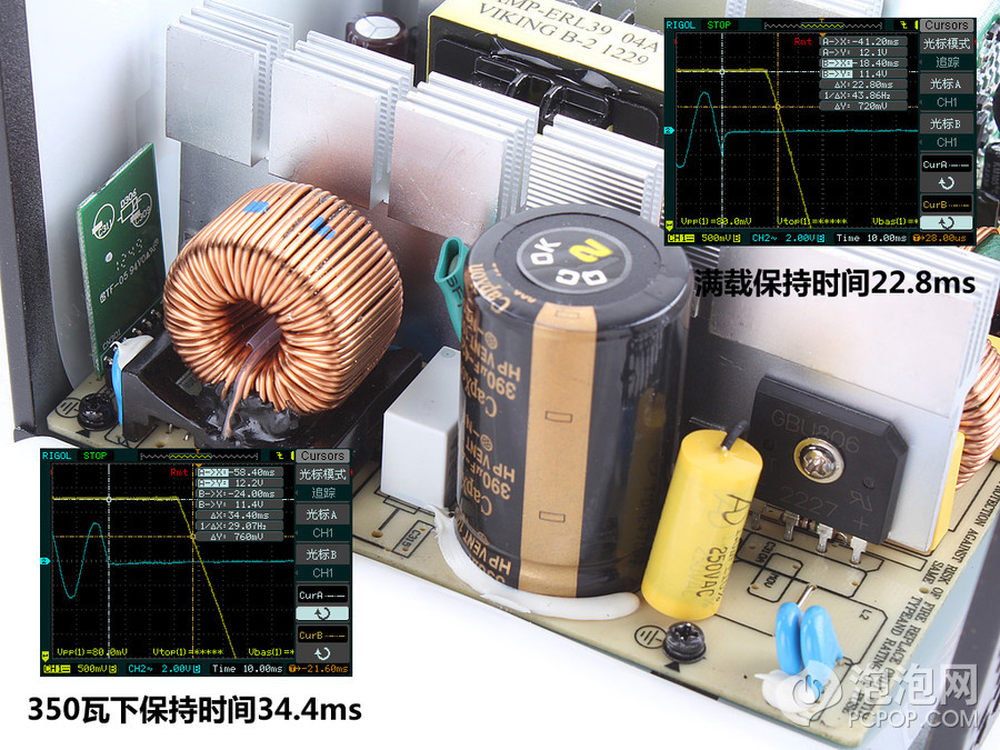

大电容来自台系一线Capxon，耐压420V，耐温105摄氏度，容值390uF，保持时间表现很不错，满载下都超过16ms很多，350瓦下的负载的保持时间竟高达34.4ms，很不错。
11/22

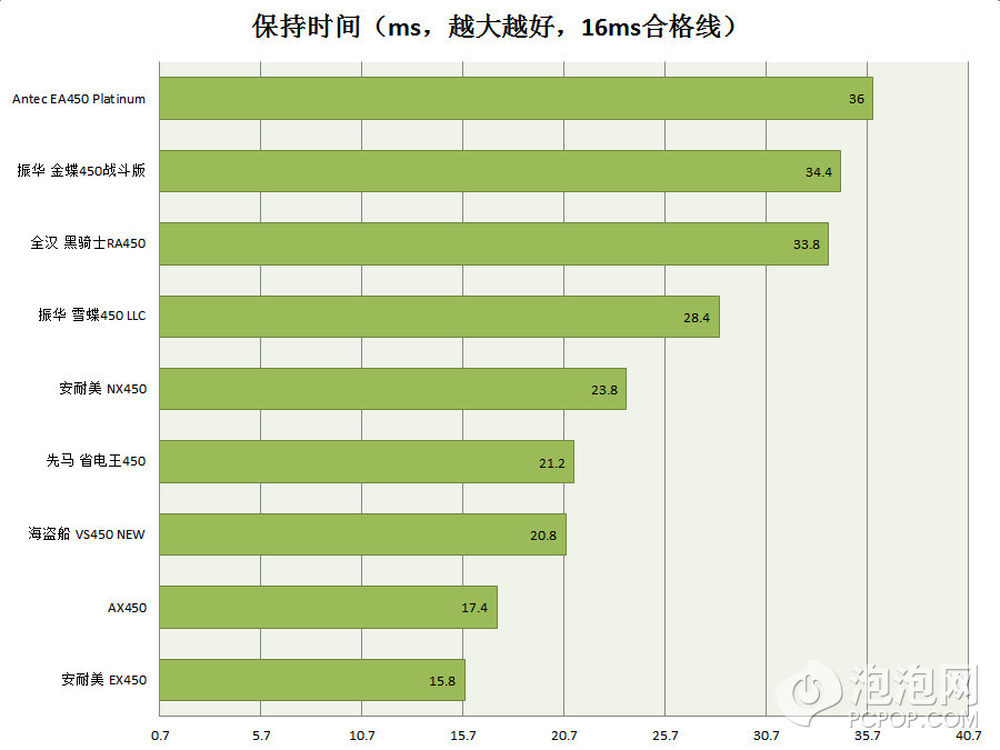

能超过30ms的都是很不错的表现。
12/22

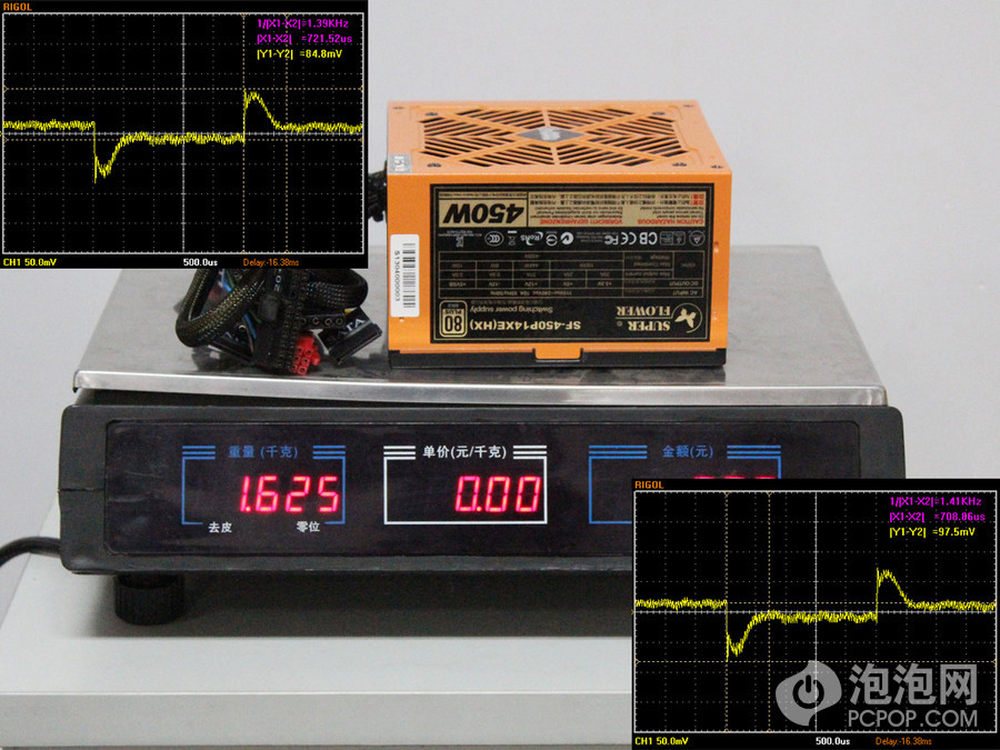

动态负载中表现很稳定，800Hz后波形才失去了典型的时间特征，从10-10KHz的动态过程中没有出现不稳定。
13/22

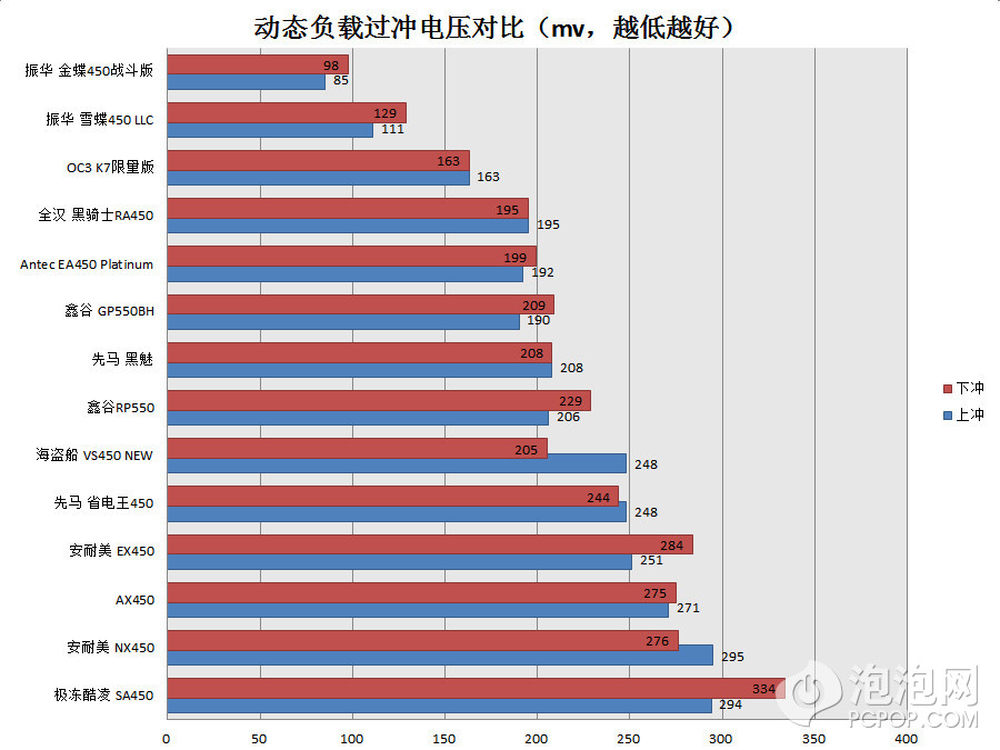

虽然过冲电压的高低不能完全说明动态性能的好坏，但是排在第一名还是说明负载的变化不能轻易造成电压的变化。
14/22

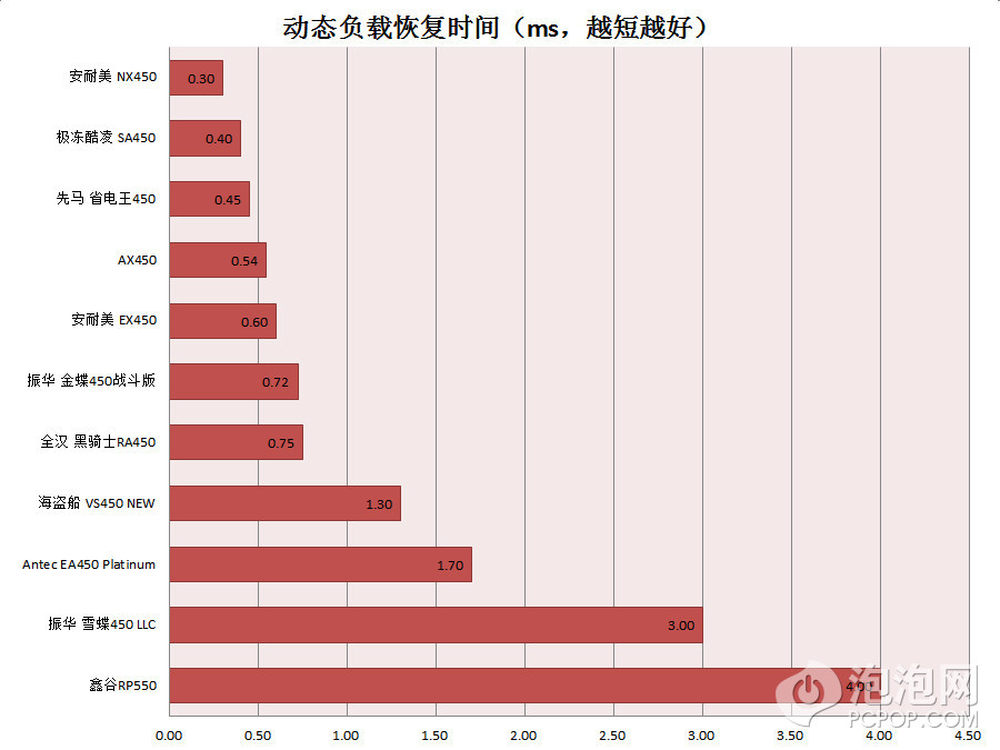

由于金蝶450战斗版过冲电压很低，恢复时间也很快，并且在负载变化中电压没有出现来回的震荡，可以说这款电源的动态性能很稳定。
15/22

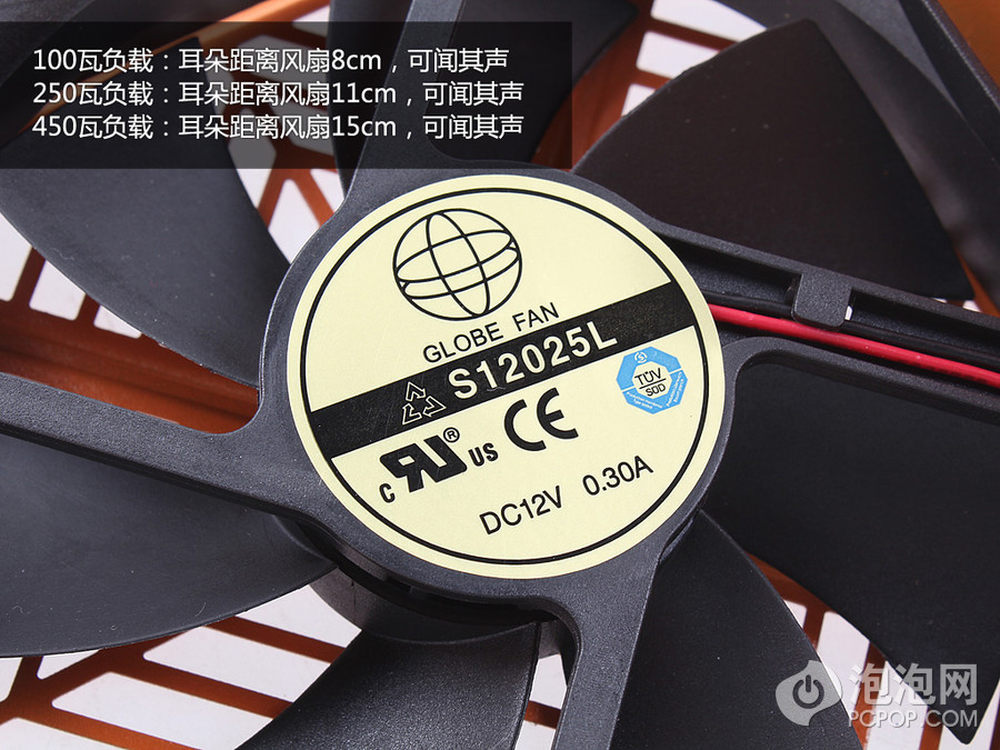

风扇是普通的油封轴承风扇，噪音比较低
16/22

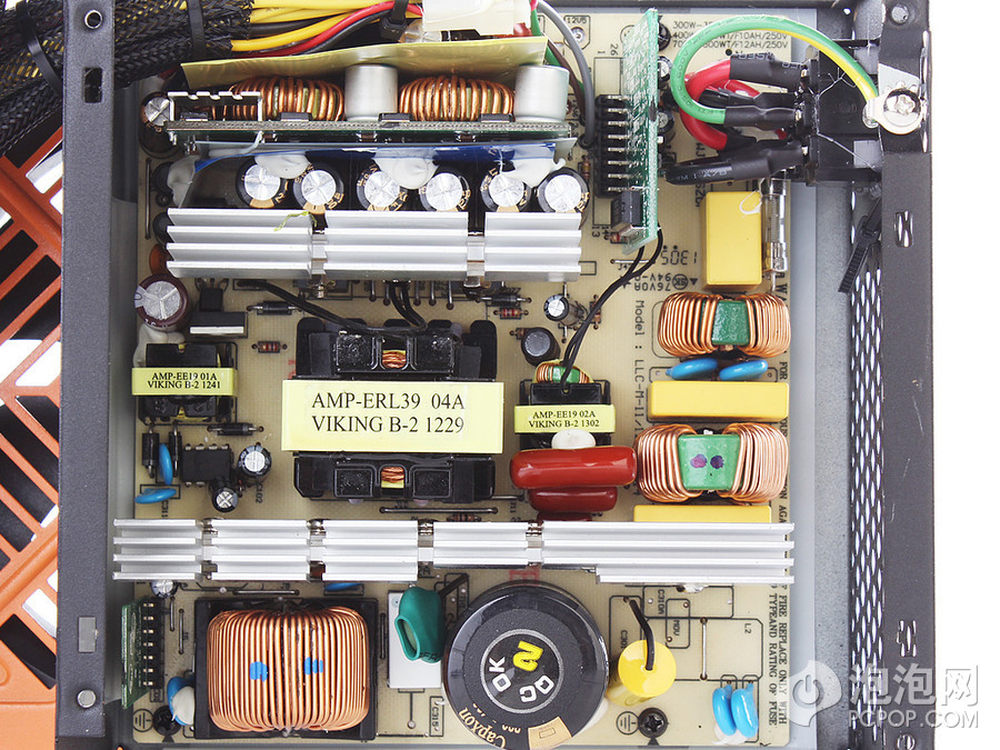

电源采用了一样的设计，主动式PFC SF29601控制的LLC半桥 12V同步整流，3.3V和5V直流降压的结构。
17/22

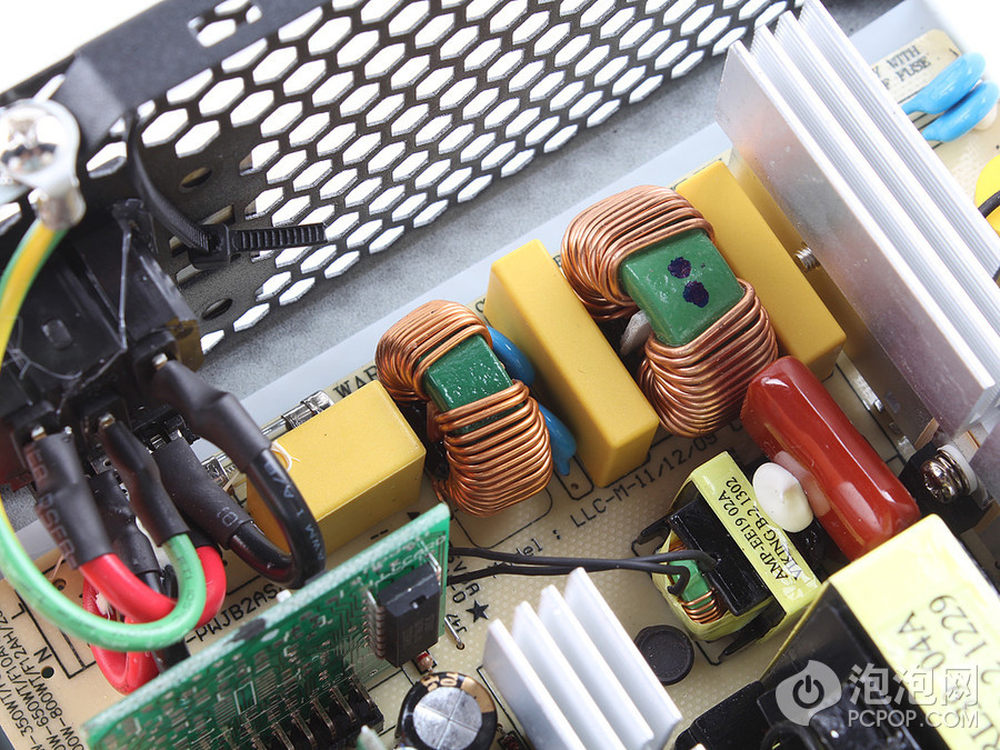

在EMI滤波电路上使用了三个X电容，两对儿Y电容两个共模电感，一个保险管做输入的过流保护，省略了MOV。
18/22

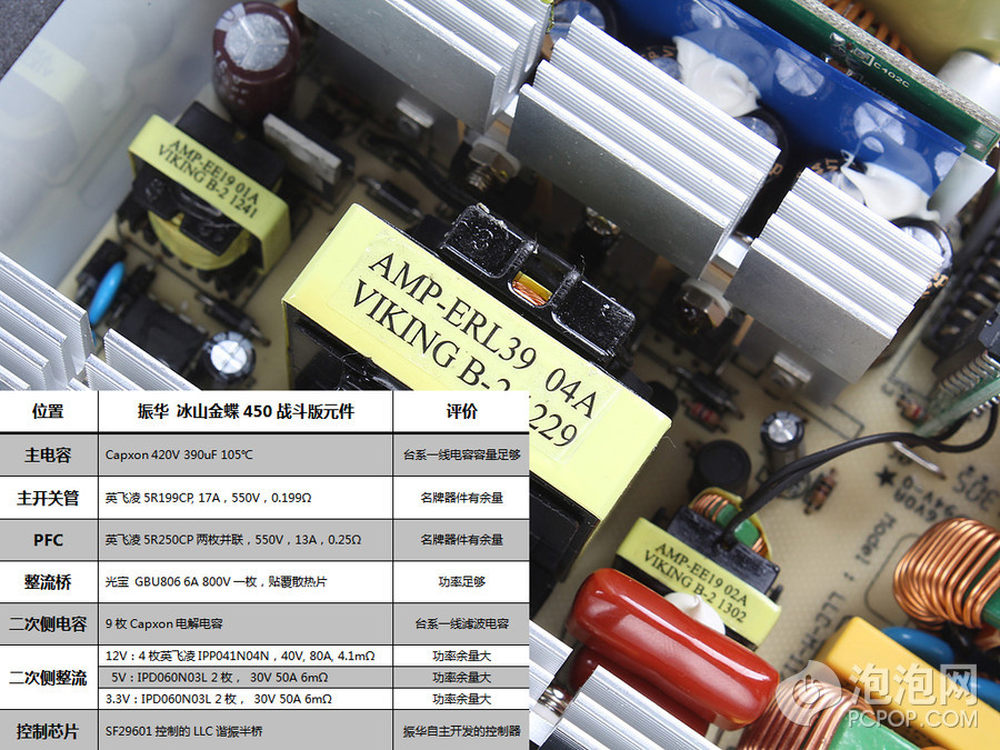

原版金蝶450主电容是日化出品270uF，105摄氏度耐温，400V耐压。整流桥上两者一致。主开关采用5R199CP，过流能力比原版的50R250CP高4A，导通电阻也低一些。PFC部分原版采用一枚IPB60R165CP，650V/ 0.165om/ 21A，这里采用两枚并联，过流能力更大，导通电阻也更低。
19/22

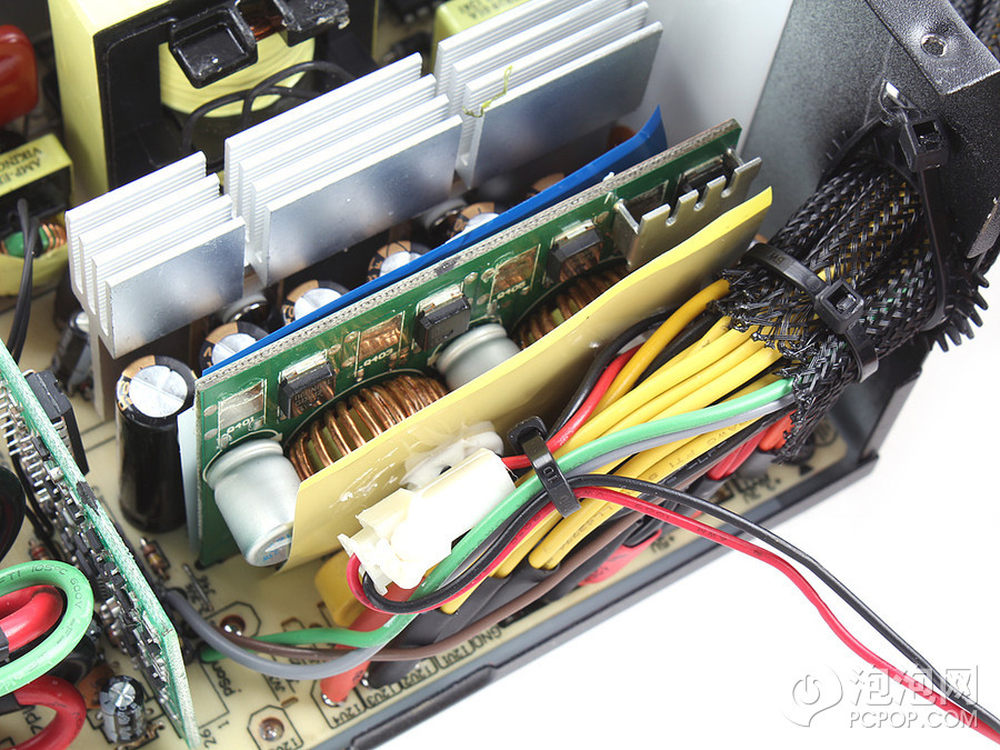

二次侧原版用了四枚IPP040N06N3，60V/ 90A/ 3.7mo，这里用的削减了很多，但仍然有很高的功率余量。3.3V和5V的DC-DC都采用了4枚MOS
20/22
线材的根部全部先套了热缩管箍了金属环才过的波峰焊，所以很规范的操作。
21/22
PCB板的布局和原版也是完全一致的，在变压器副边绕组的脚上补锡很多。总的来说和振华曾经的工艺水准保持一致。
22/22
测试过后发现冰山金蝶450战斗版还是比较规矩的，性能比曾经的冰山金蝶450略有下降，毕竟价格降低了三分之一，性能的下降主要体现在转换效率上。而论坛上的讨论始于3月26日，和京东上线日期差不多，时隔2个月我们收到了送测品，以299元这样性能的80PLUS金牌来说，已经算比较超值了。
