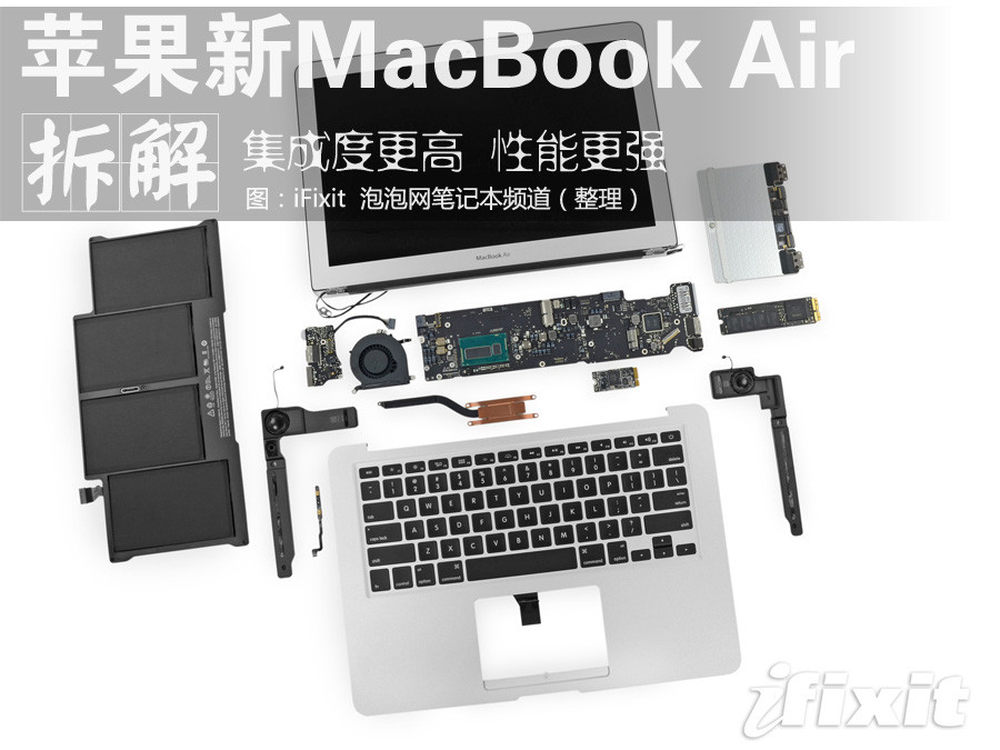

集成度更高！苹果新MacBook Air拆解
1/30
日前，苹果在WWDC大会上正式发布了全新MacBook Air笔记本。作为超轻薄笔记本乃至超极本比肩的对象，新款Air依旧无比轻薄，外观方面没有大的改变，配置大幅提升，不仅顺利升级为最新第四代智能酷睿处理器，同时还具备更加高端的GT3核芯显卡，高达40个EU单元，图形性能远在其它已知的超极本之上。
而国外网站iFixit也是在第一时间为大家带来了新款Air的拆解，笔者把它整理好，在此献给大家。
点此进入苹果官网购买页面
2/30

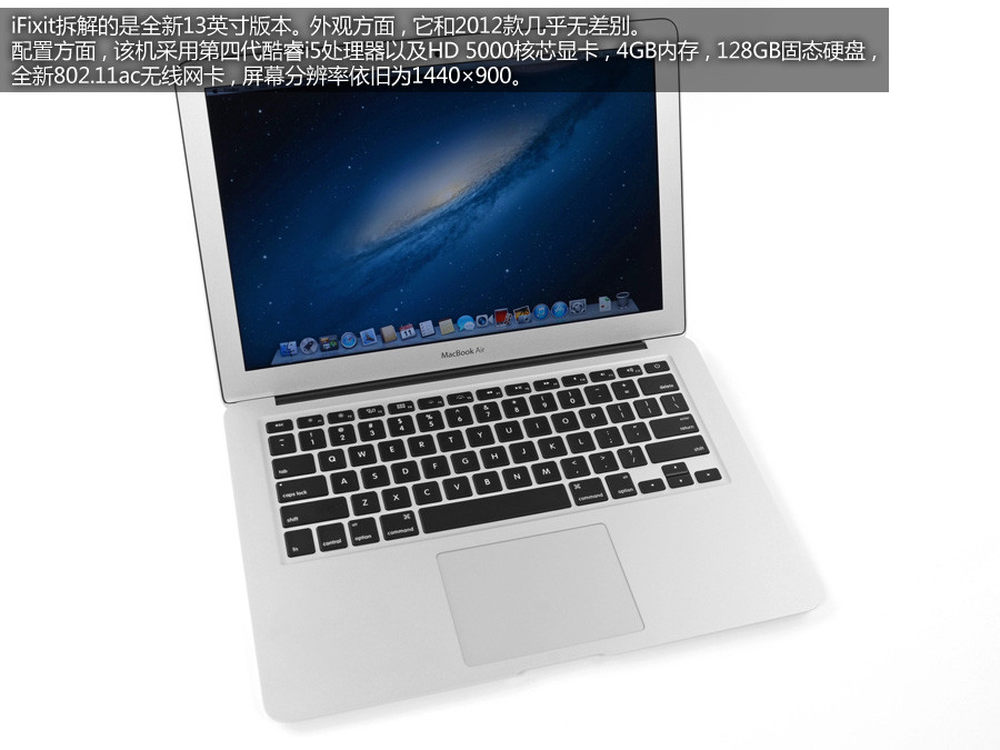

iFixit拆解的是全新13英寸版本。外观方面，它和2012款几乎无差别，配置方面，其采用第四代智能酷睿i5处理器以及HD 5000核芯显卡，4GB内存，128GB固态硬盘，配备全新802.11ac无线网卡，屏幕分辨率依旧为1440x900，16:10的比例。
3/30

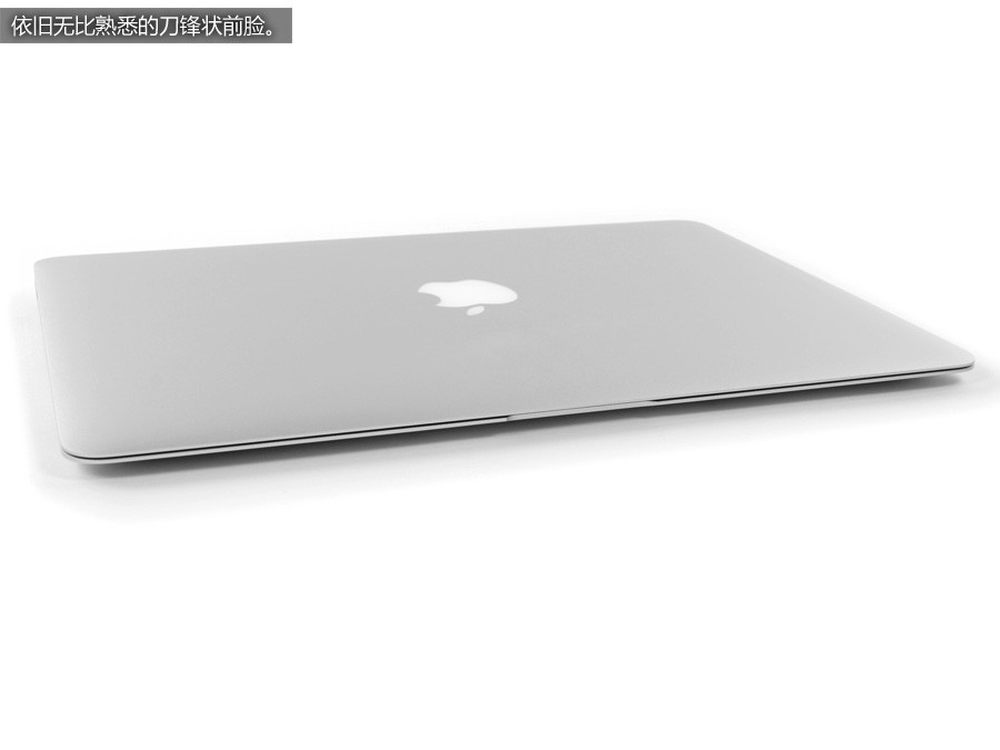

依旧无比熟悉的刀锋状前脸。
4/30

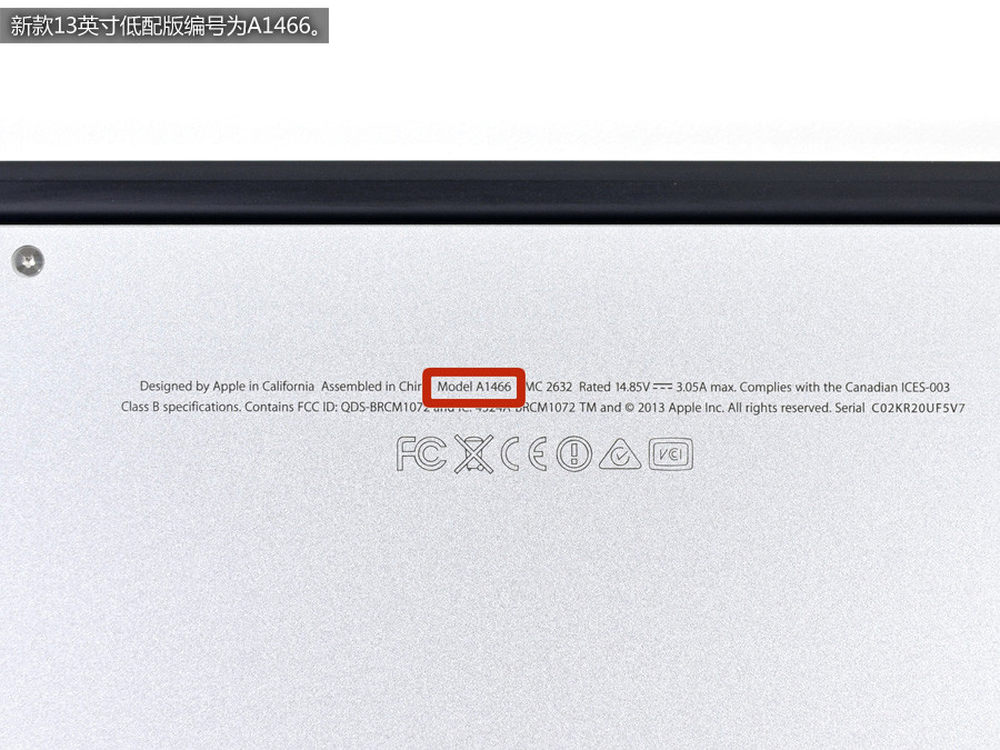

新款13英寸低配的MacBook Air编号为A1466。
5/30
新老MacBook Air机身右侧完全一致（上为新款），提供一个读卡器、一个USB3.0以及一个Thunderbolt。
6/30

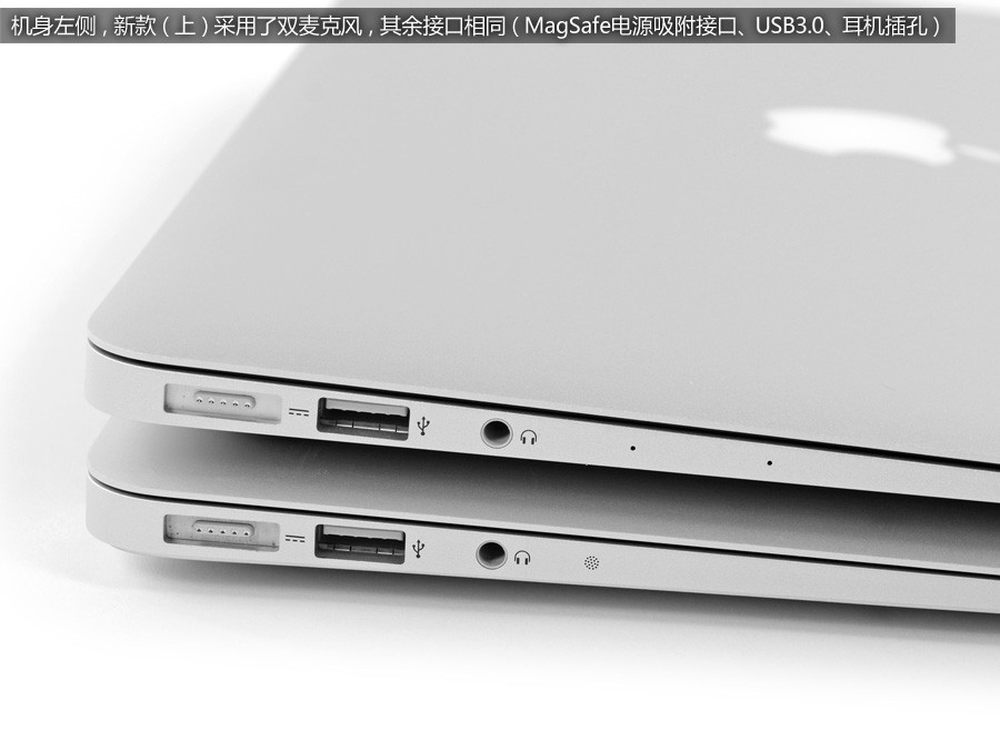

机身左侧，新款（上）采用了双麦克风，其余接口相同。
7/30

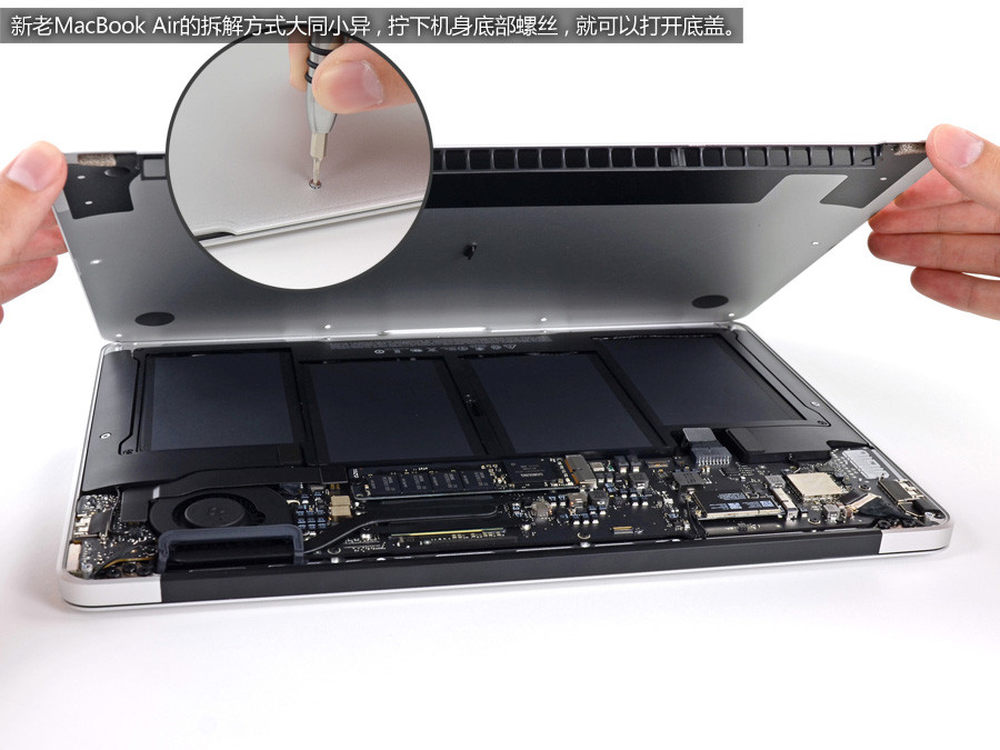

新老MacBook Air的拆解方式大同小异，拧下机身底部的螺丝就可以打开底盖。
8/30
机身内部对比，右侧为新款，它们的电池都基本占到了内部2/3的空间。
9/30

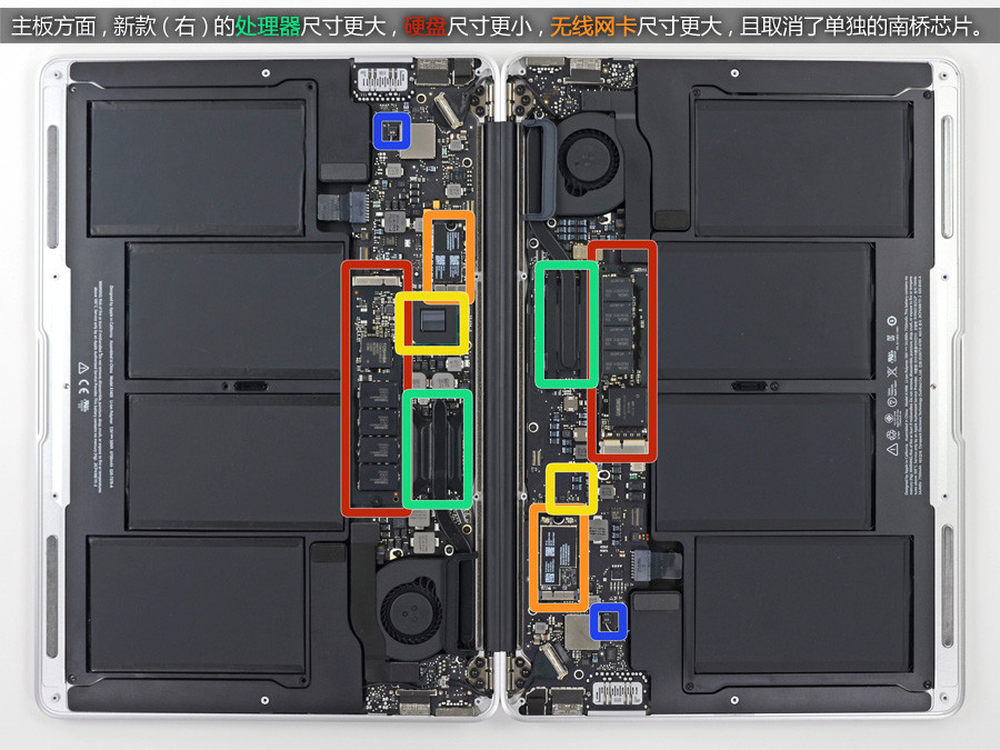

主板方面，新款（右）的处理器尺寸更大，硬盘尺寸更小，无线网卡尺寸更大，且取消了单独的板载南桥芯片。
10/30

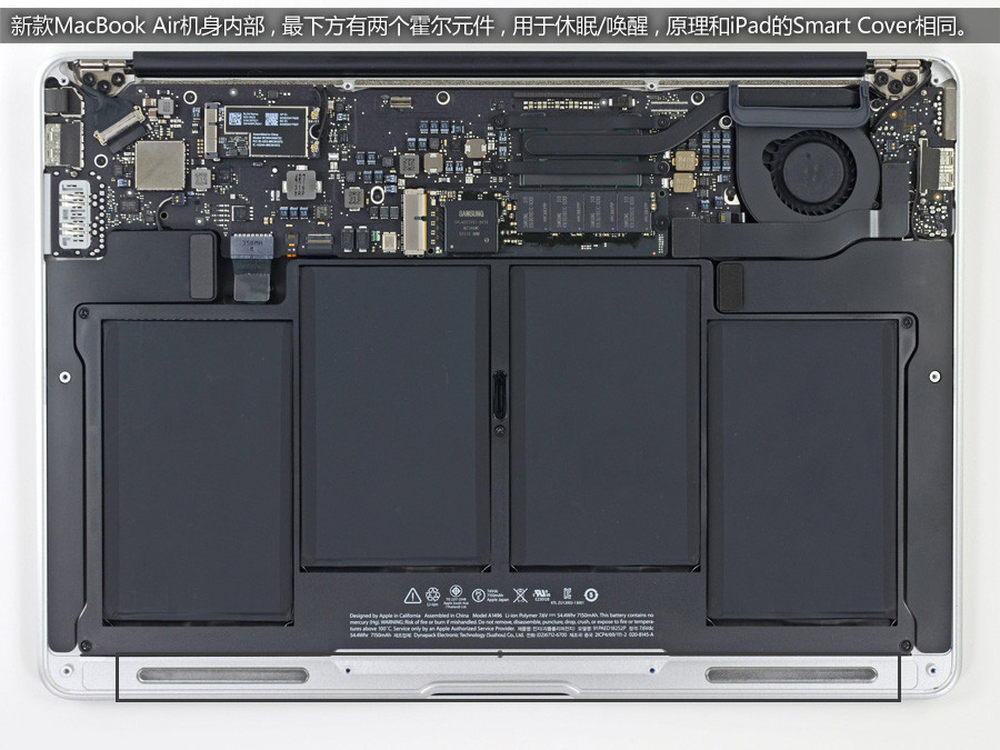

新款MacBook Air机身内部，最下方有两个霍尔元件，用于休眠/唤醒，原理和iPad上面用的Smart Cover相同。
11/30

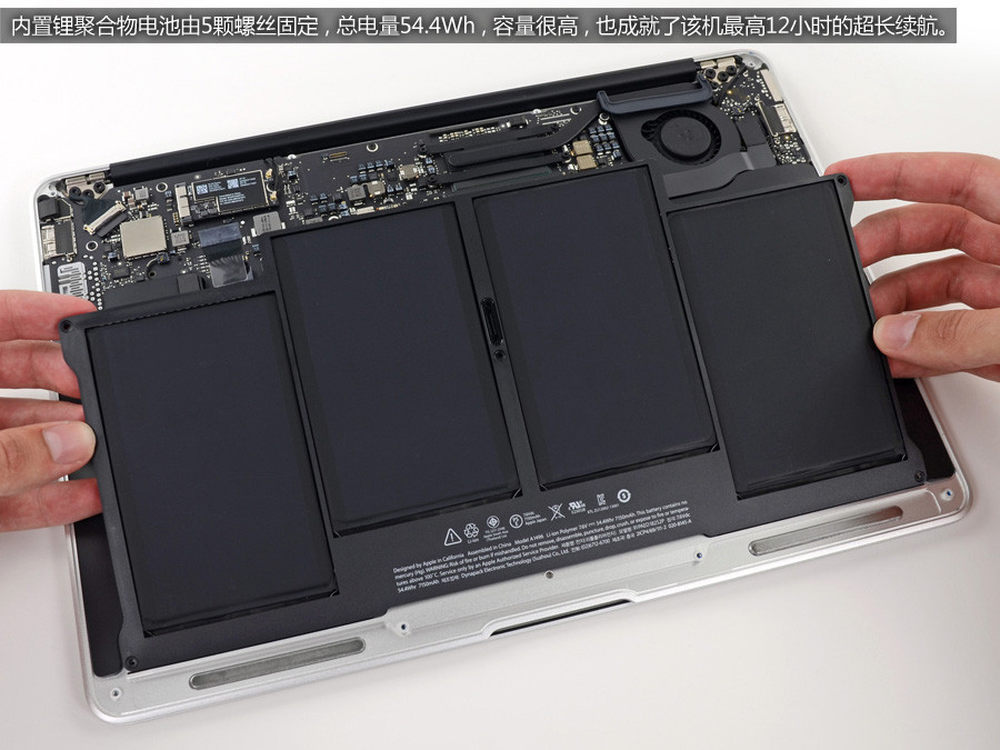

内置锂聚合物电池由5颗螺丝固定，总电量54.4Wh，容量很高，也成就了该机最高12小时的超长续航。
12/30

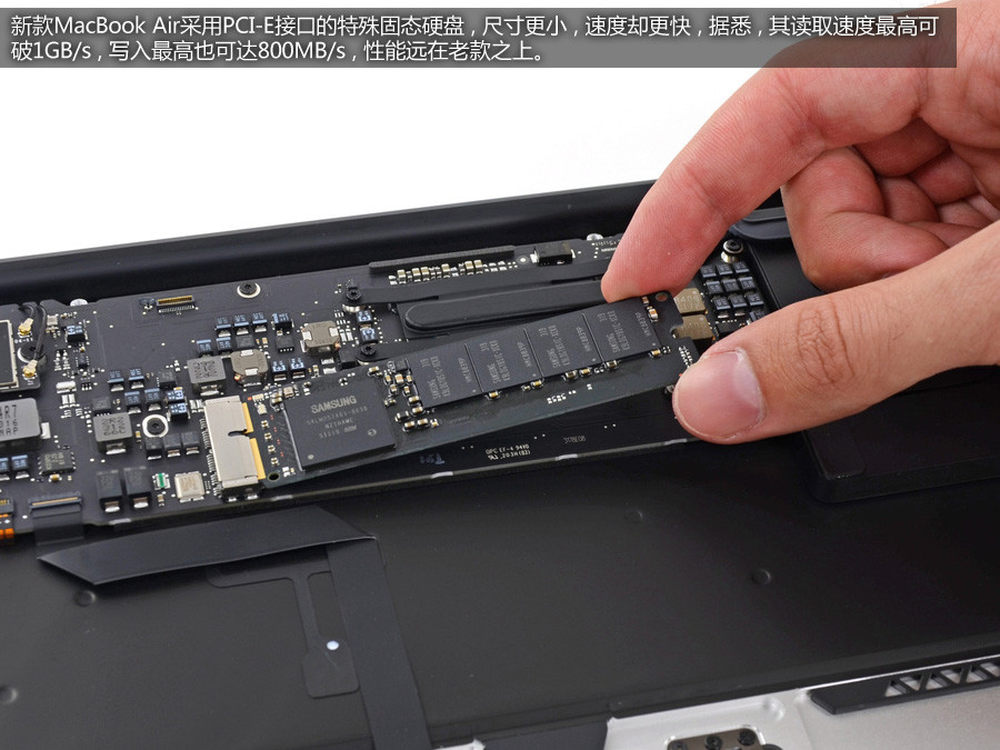

新款MacBook Air采用PCI-E接口的特殊固态硬盘，尺寸更小，速度却更快！据悉，其最高读取速度可破1GB/s，写入最高也可达800MB/s，性能远在老款之上。
13/30

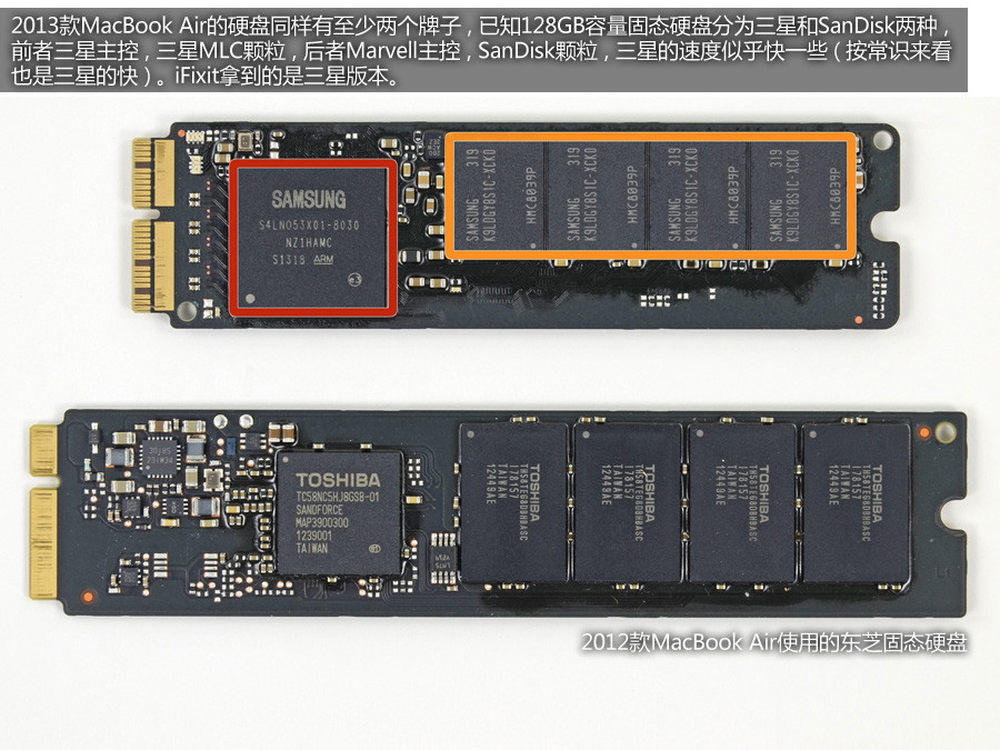

新款MacBook Air的硬盘同样有至少两个品牌，已知128GB容量固态硬盘分为三星和SanDisk两种，前者三星主控，三星MLC颗粒，后者Mavell主控，SanDisk颗粒，三星的速度会快一些。
换句话说，这回买MacBook Air，还要拼RP。
14/30

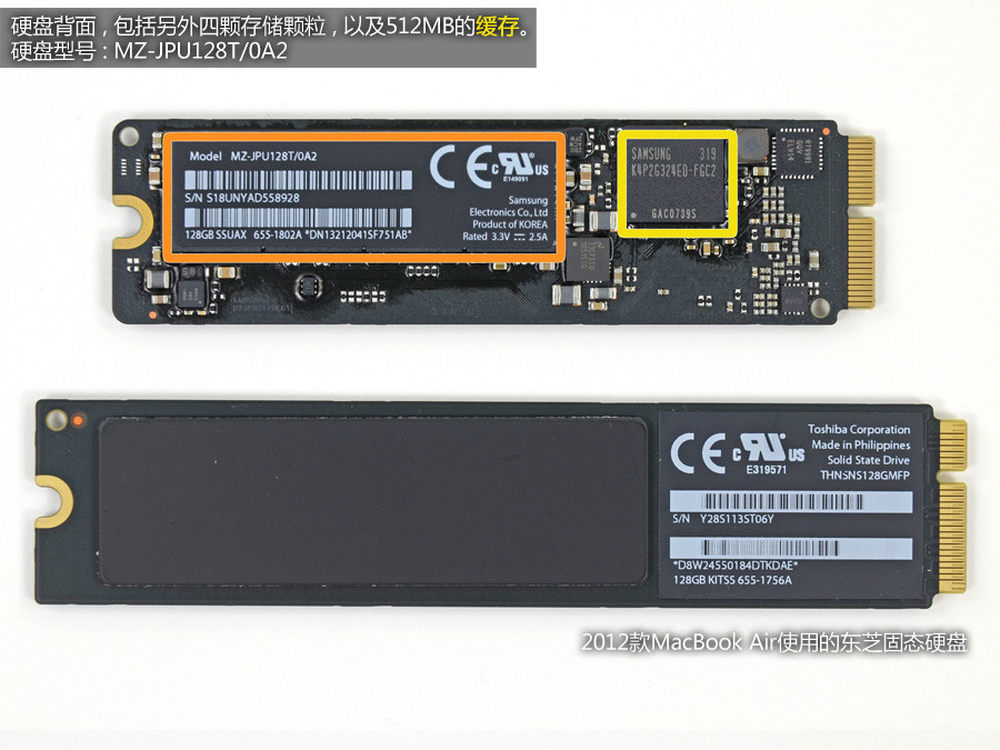

硬盘背面，包括另外四颗存储颗粒，以及512MB的缓存。
15/30

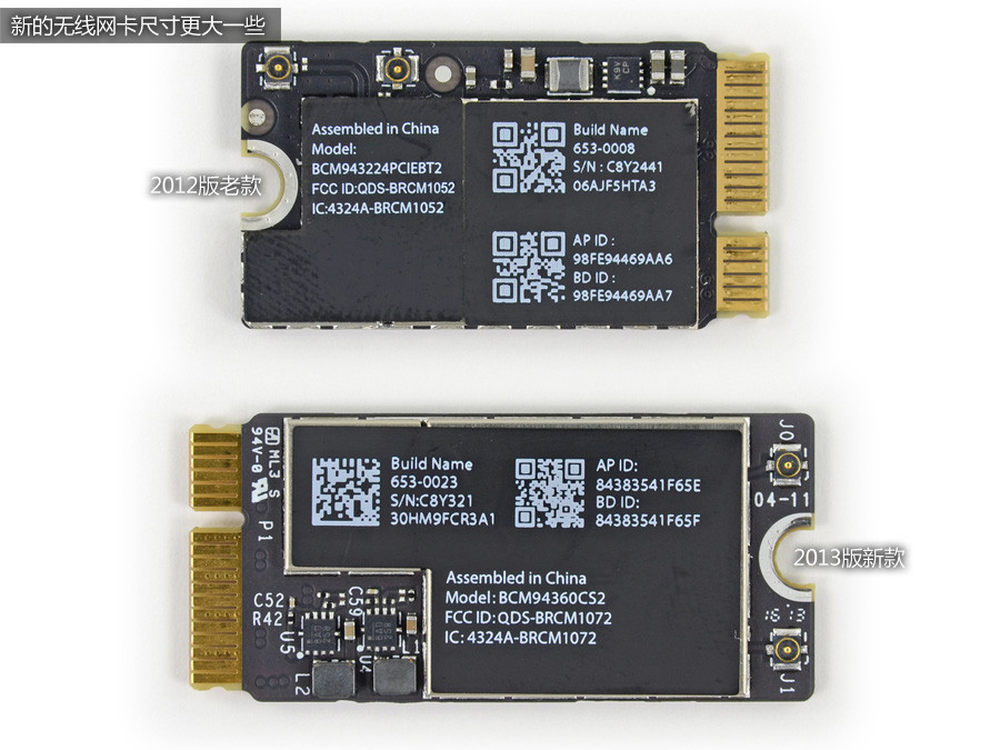

新款MacBook Air支持802.11ac无线协议，无线网卡尺寸比老款要大一些。
16/30

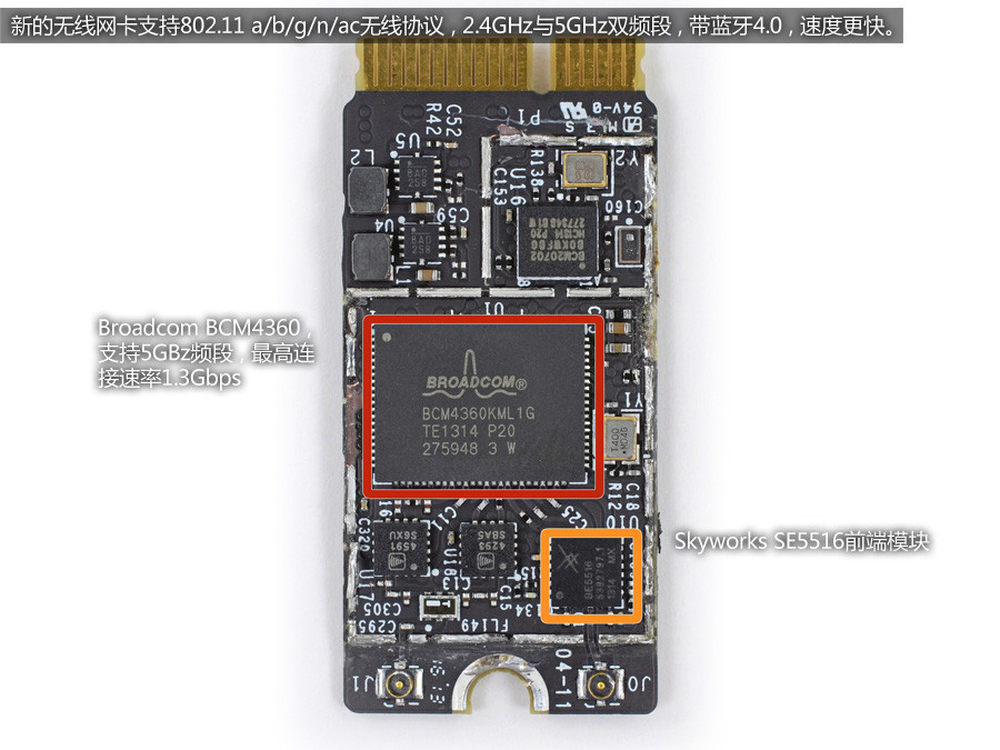

802.11ac无线网卡是目前同类产品中最快的，此外，它还支持双频段，对于Air这种不具备以太网卡的笔记本来说比较适合，无论是数据传输，还是网络存储，都会更快速！
17/30
新款MacBook Air的立体声扬声器，尺寸比较大。
18/30

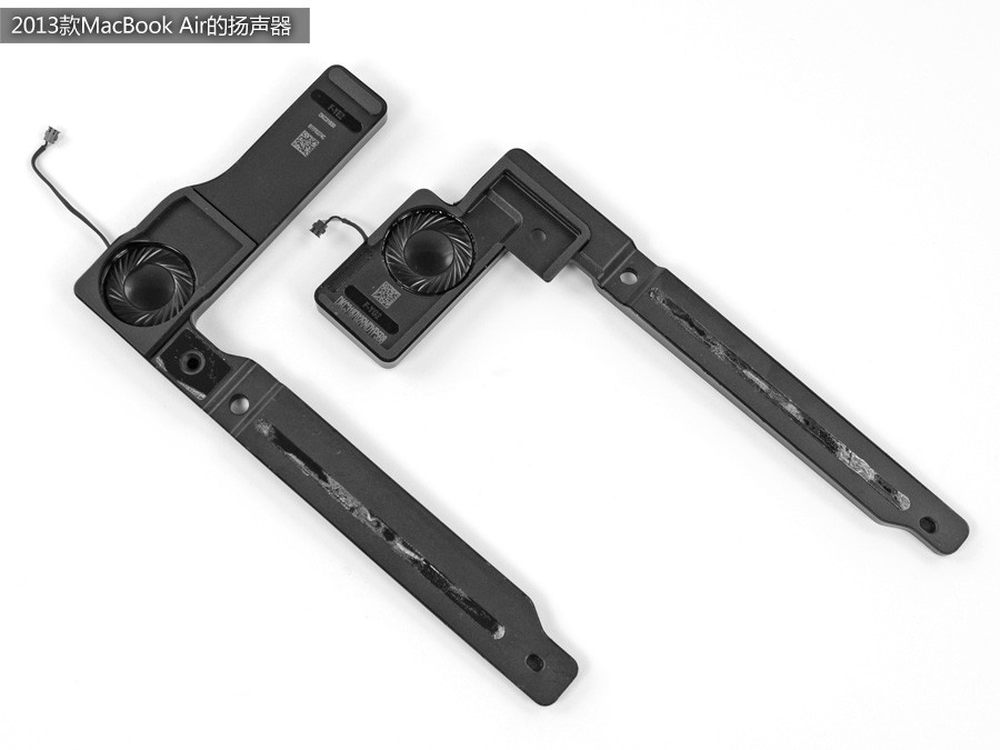

新款MacBook Air的扬声器展示。
19/30

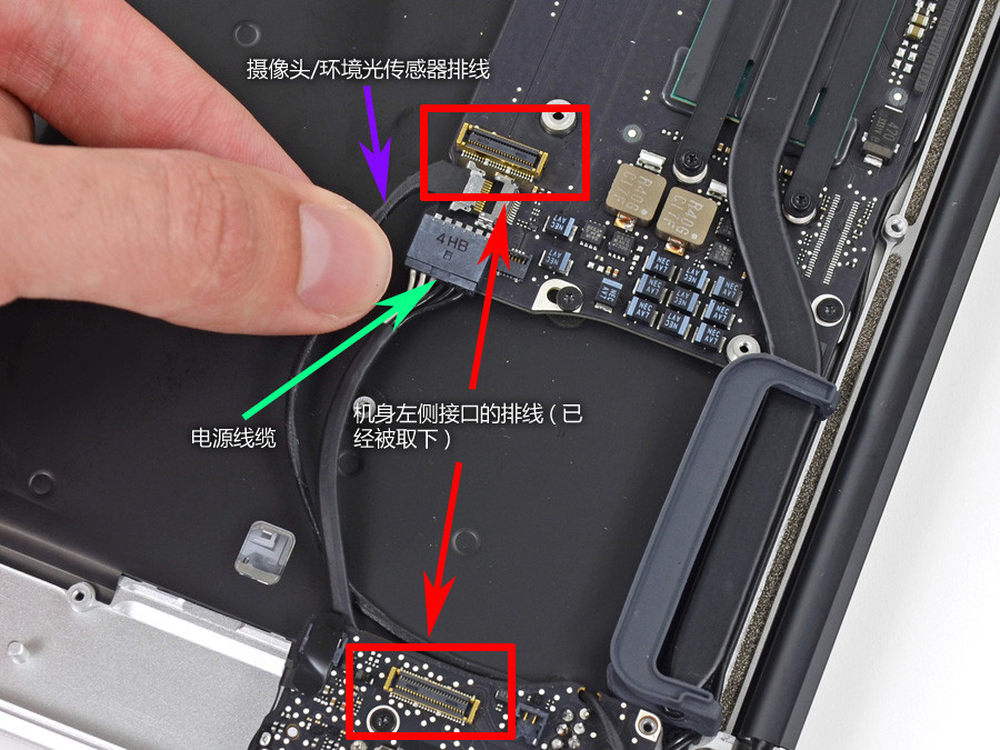

断开Air右侧接口PCB板的数据排线。
20/30

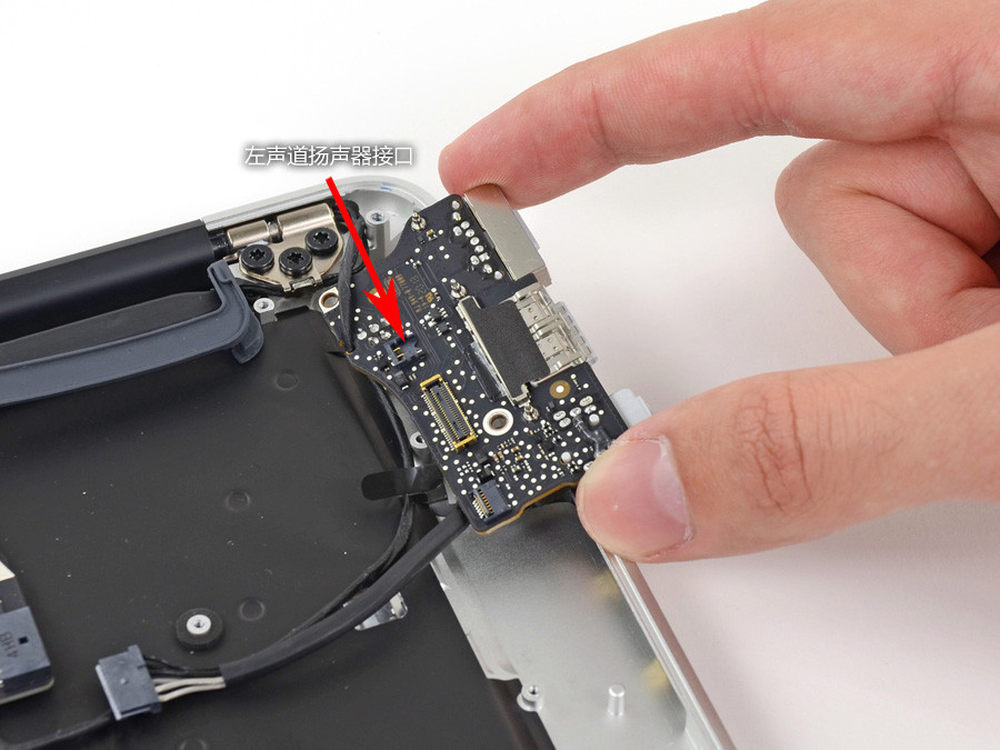

取下新MacBook Air的右接口PCB板。
21/30

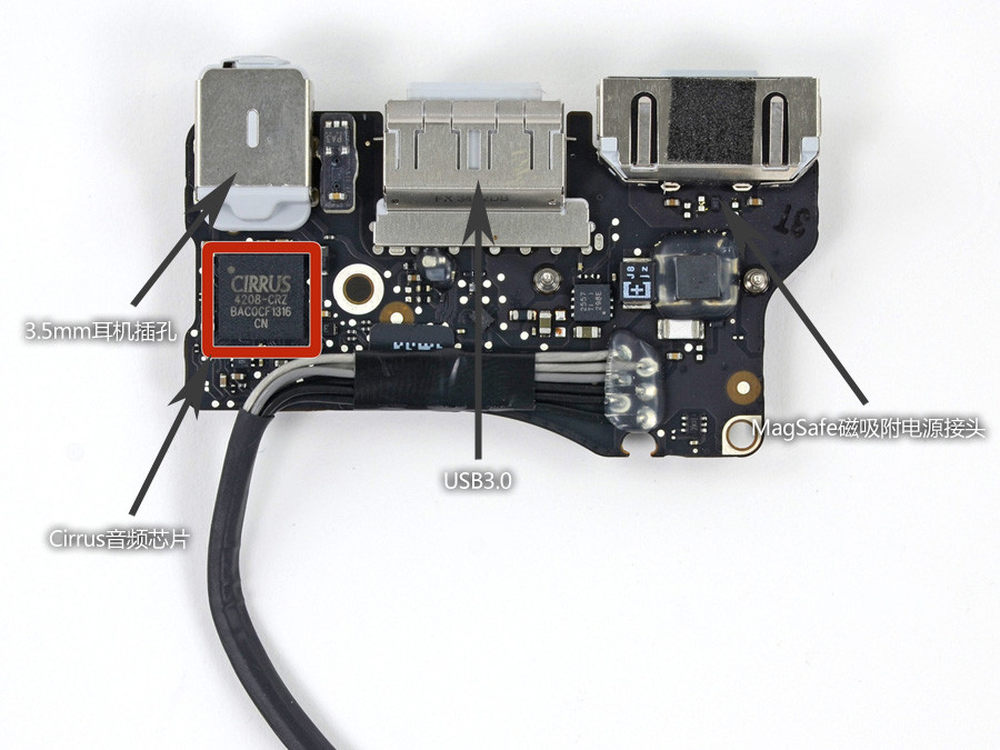

右侧接口所在PCB集成芯片展示。
22/30

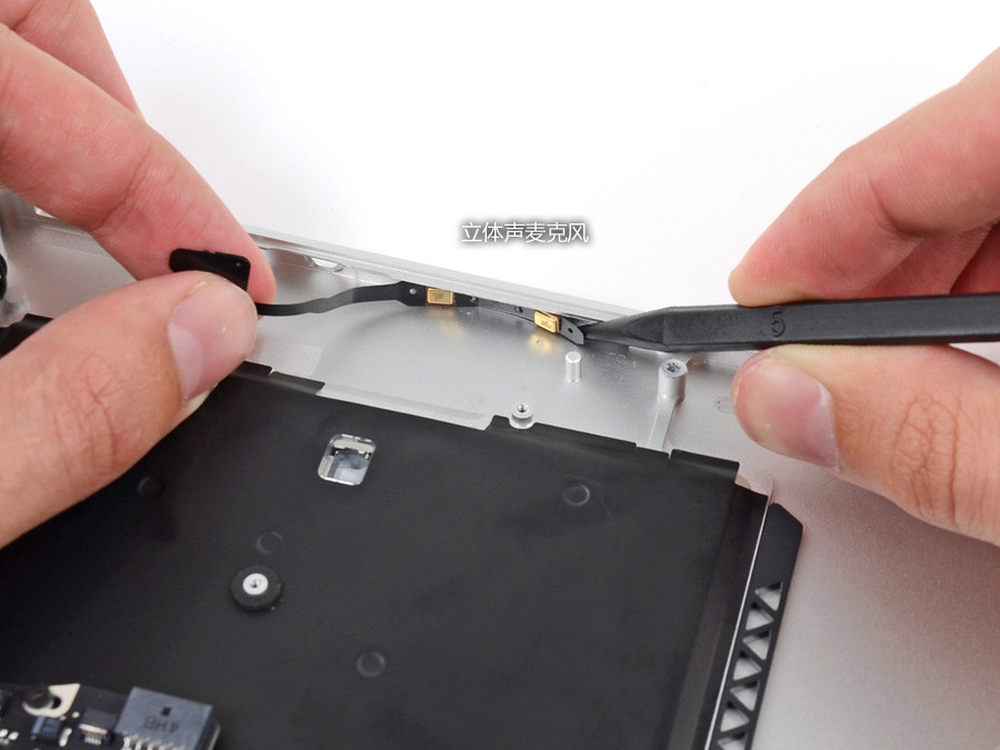

新MacBook Air的双麦克风。
23/30

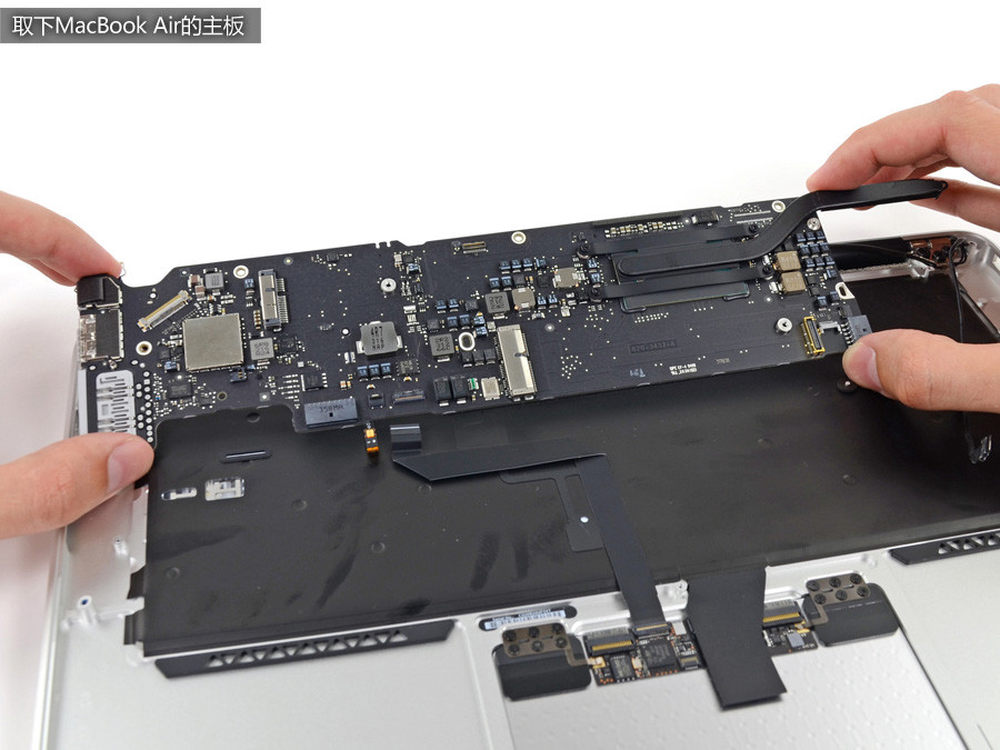

取下MacBook Air的主板。
24/30

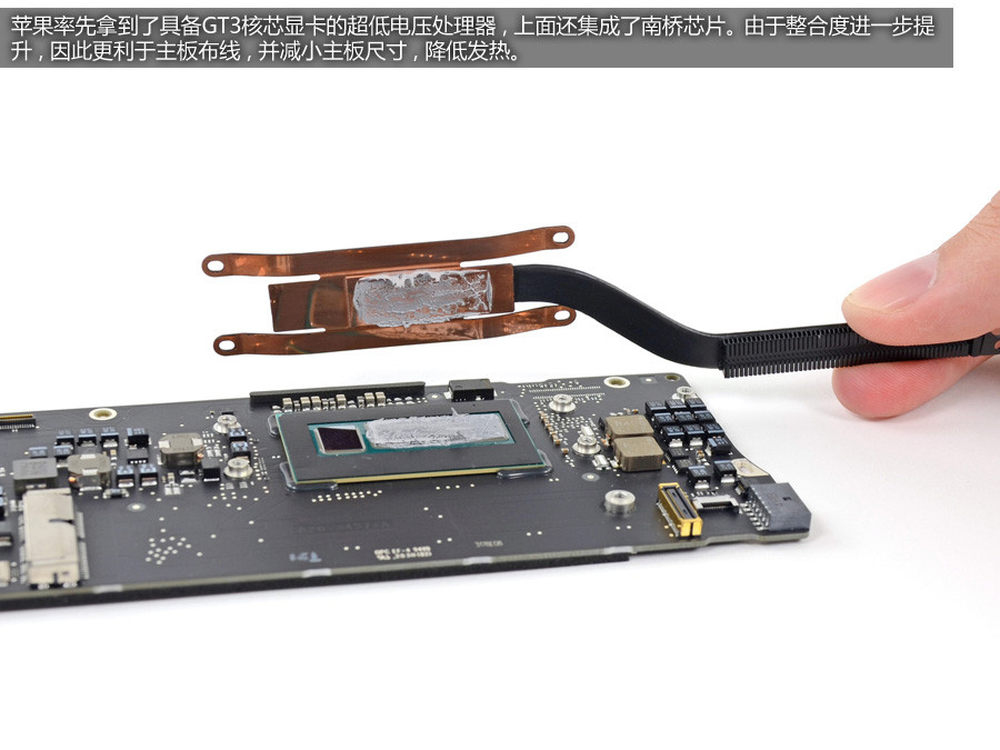

苹果率先拿到了具备GT3核芯显卡的Haswell超低电压处理器，上面还集成了南桥芯片。由于整合度进一步提升，因此更利于主板布线并减小主板尺寸，降低发热。

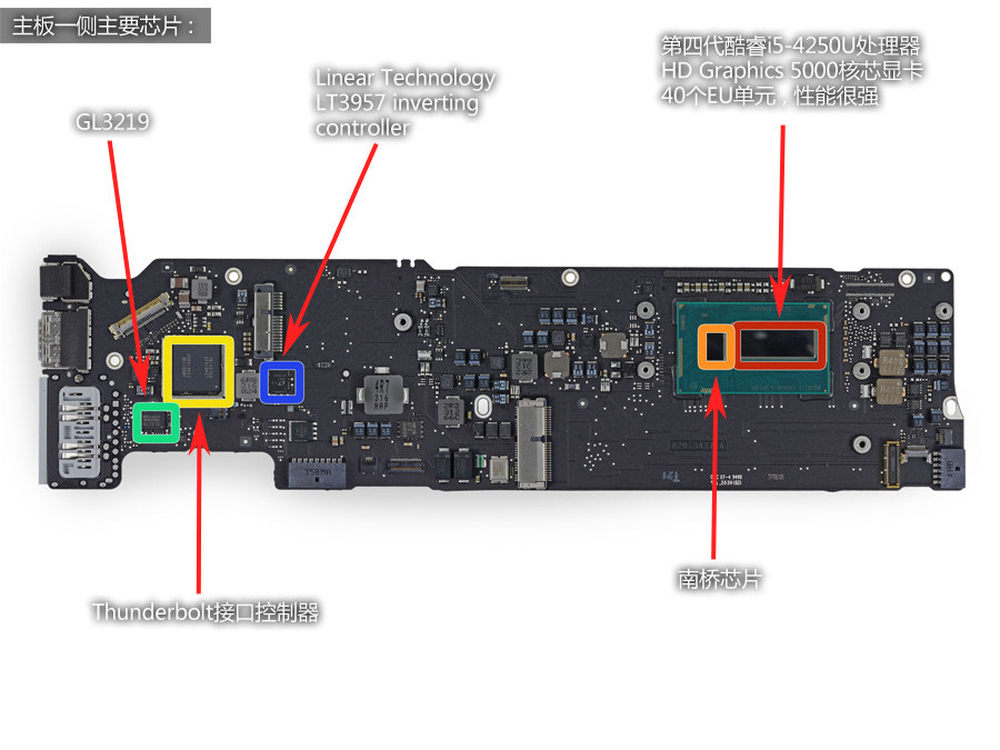

25/30
苹果MacBook Air主板一侧芯片展示。

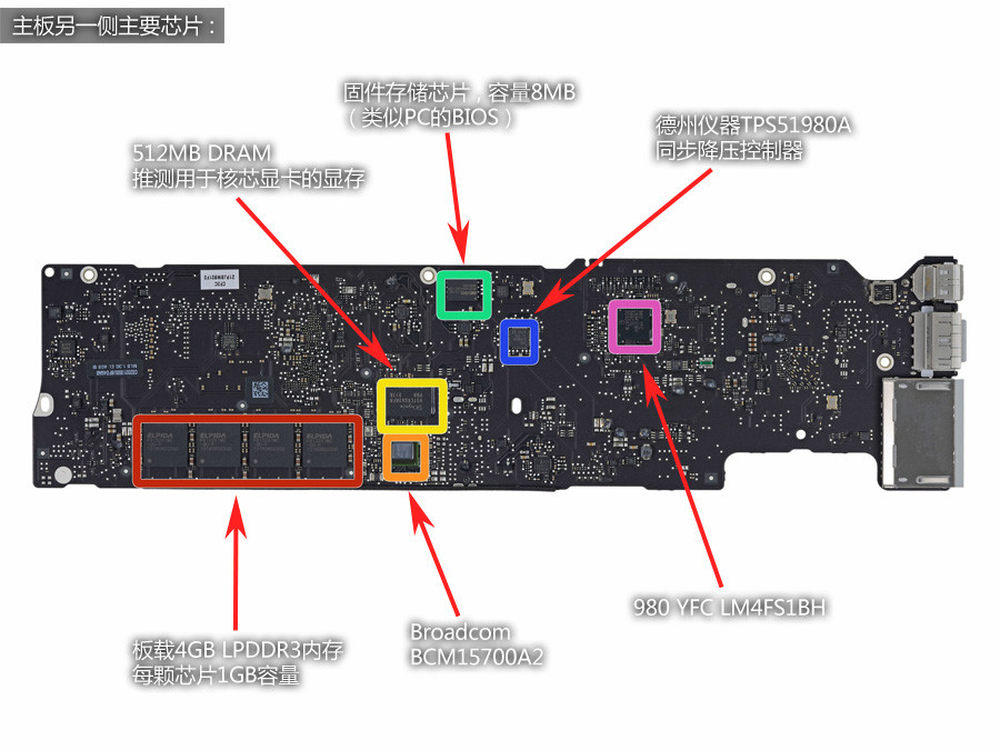

26/30
苹果MacBook Air主板另一侧芯片展示。
27/30

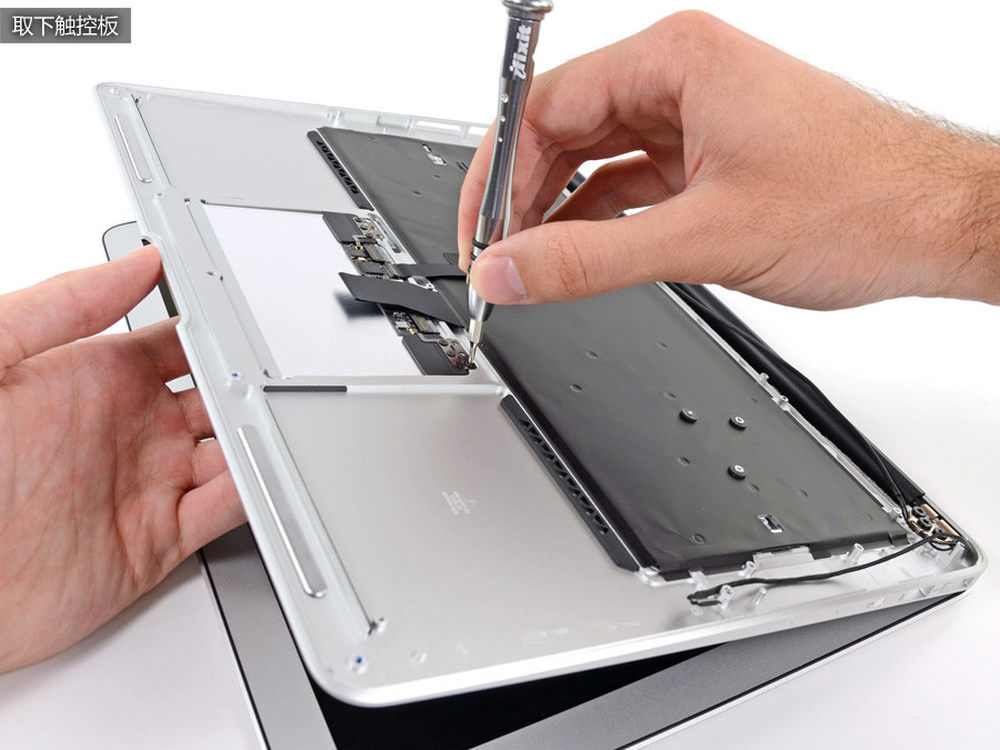

取下MacBook Air的触控板。
28/30

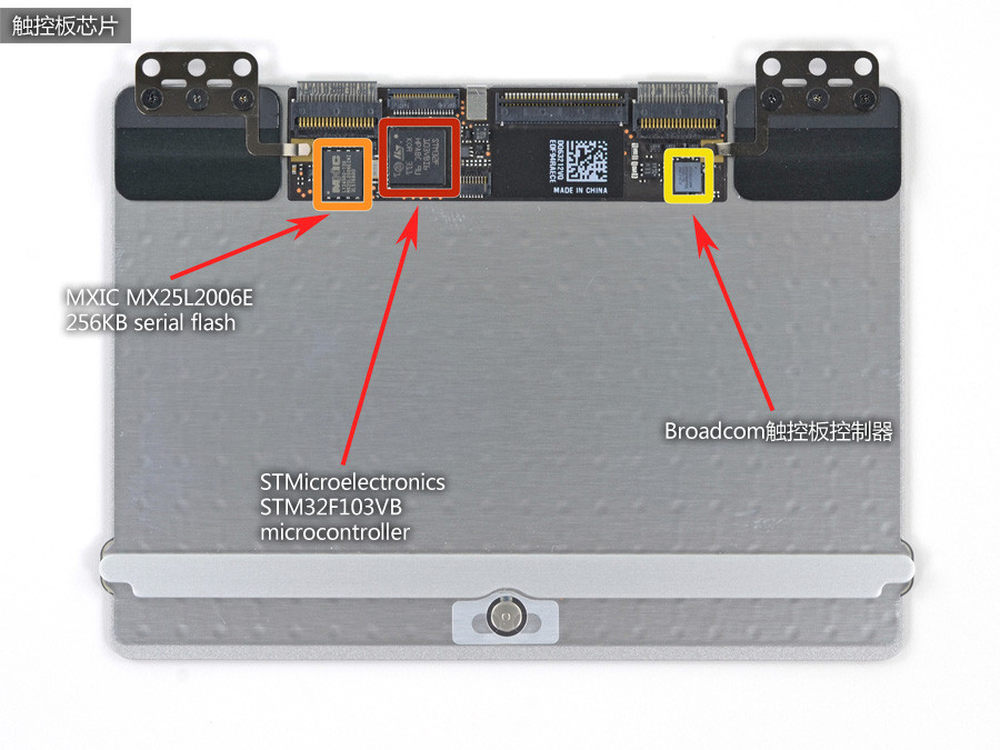

MacBook Air的触控板主要芯片。
29/30

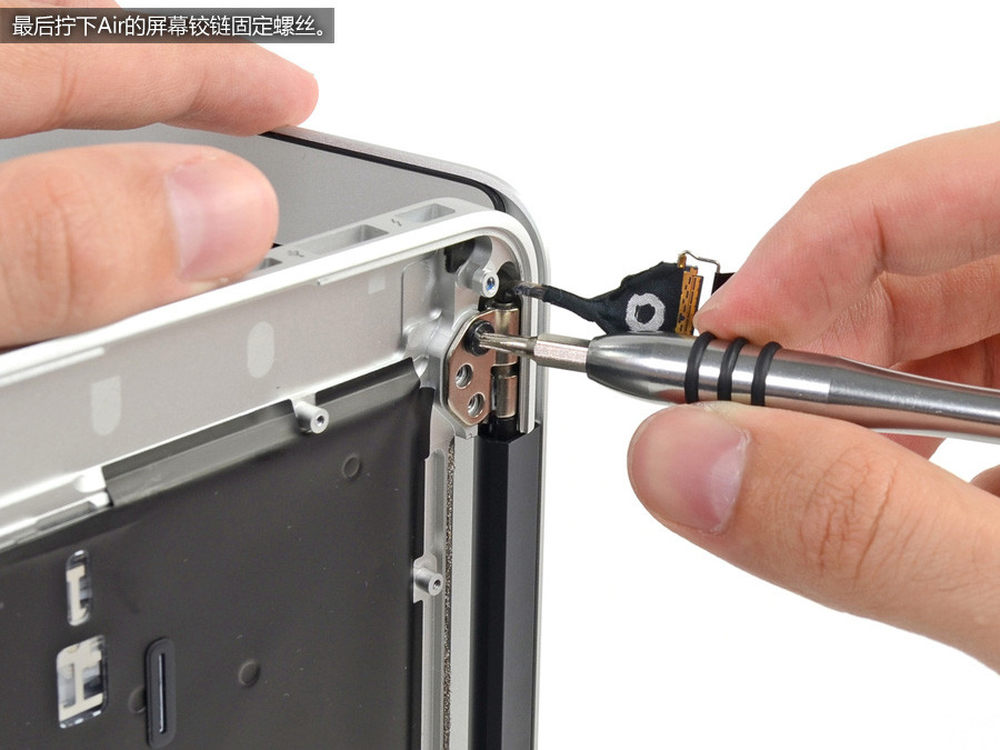

最后拧下MacBook Air的屏幕铰链固定螺丝。
30/30

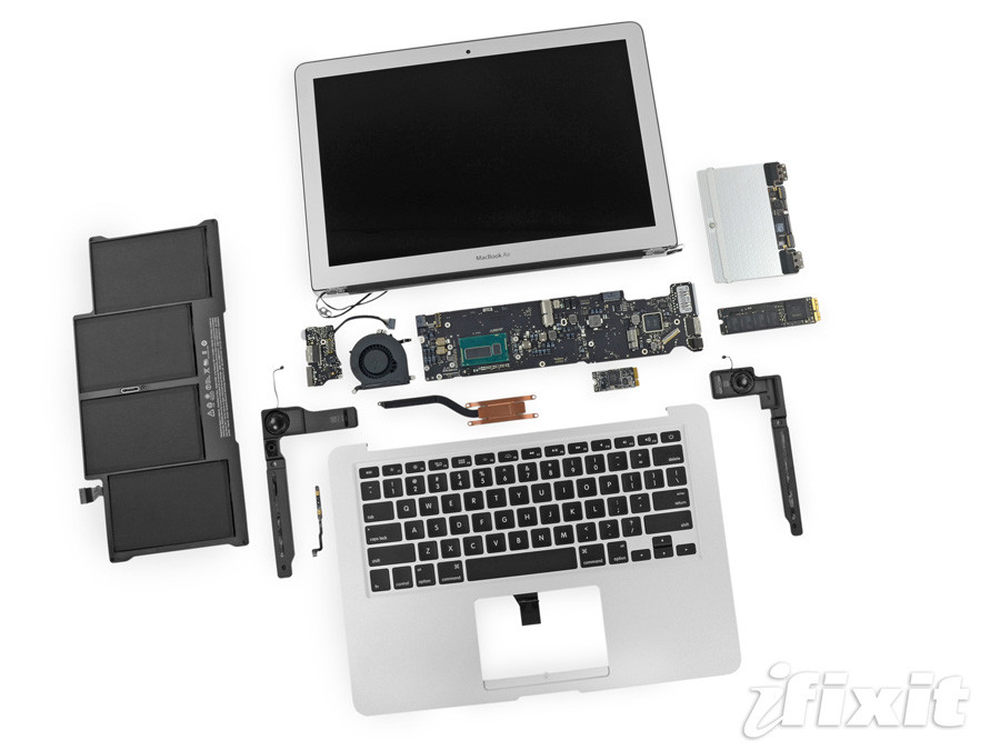

至此这台全新MacBook Air拆解完毕。谢谢观赏。
