模组+全扁线 Tt SmartSE 530W电源图赏
1/19
“游戏电源装机王”，是来自Tt Smart SE系列电源杀入市场的一个定义口号，瞄准着高阶游戏电源打造。电源不仅采用140mm大风扇散热，而且采用半模组设计，同时全扁线线材，给不少游戏玩家以及需要背线的玩家提供了不少的方便。今天给大家介绍的，就是Tt Smart SE系列的其中一款530W额电功率电源产品。■
2/19

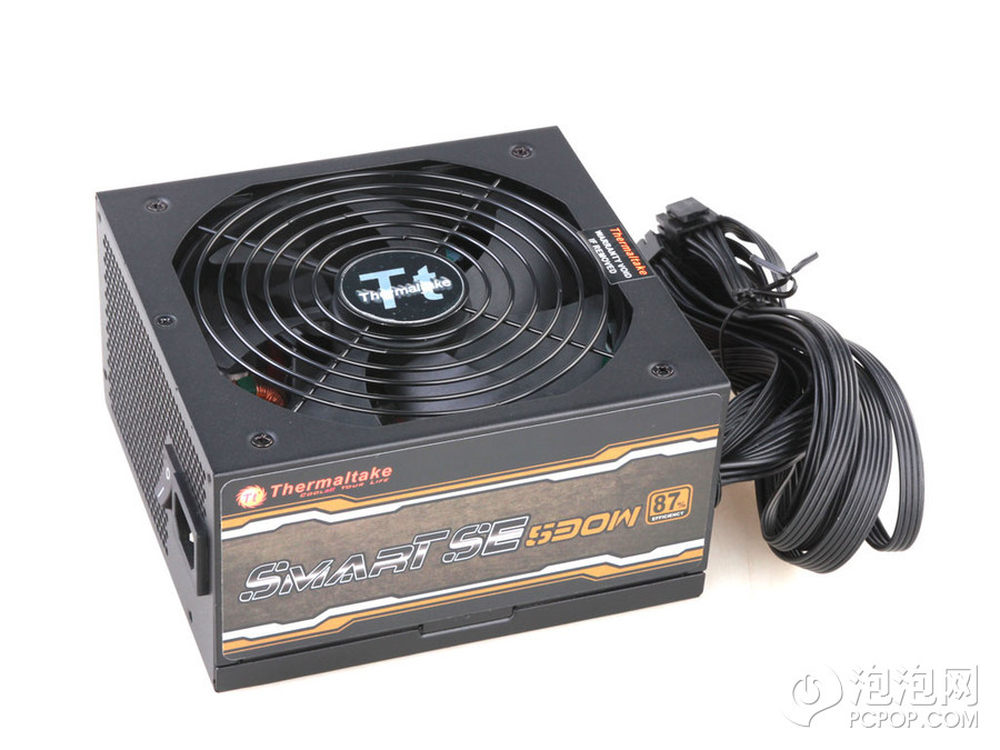

第一感观外型上拥有浓厚的游戏味道，全黑的主体配色与磨砂质感的金属外壳，无限魅惑在其中。Tt曜越品牌LOGO，87%%银效铭牌都极为抢眼。
3/19
包装盒上对电源产品的各种特点的描述已经非常清楚。
4/19
电源外观设计与主流风格相同。
5/19

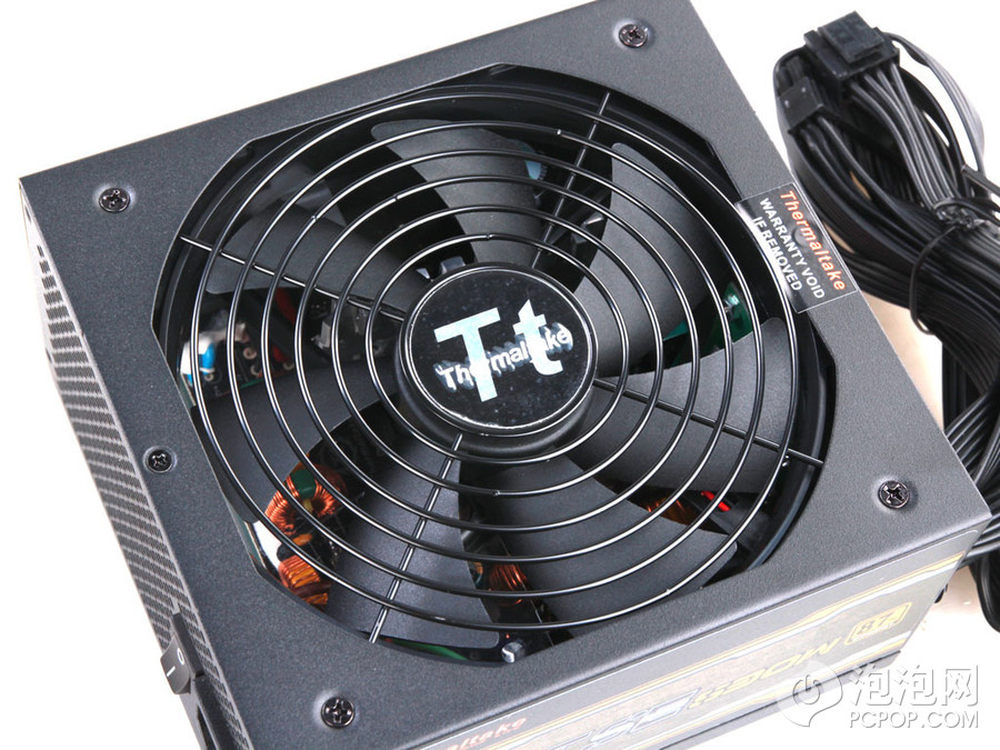

电源配有一个140mm超大风扇，为电源提供散热。
6/19
电源配有独立开关。
7/19
Tt Smart SE 530严格执行INTEL ATX 12V 2.3 &ssieps 12V 2.92规范设计，支持200V-240V宽幅电压输入，使用高端电源单路 12V电流输出达41A，轻松应对多核处理器和高端显卡的供电需要。
8/19

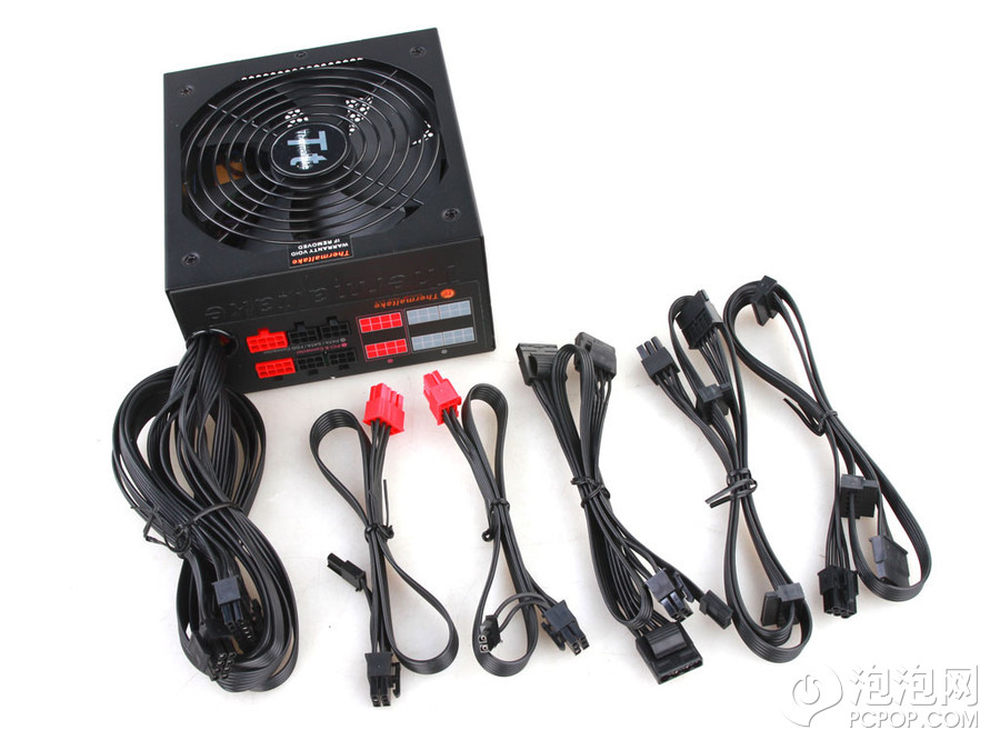

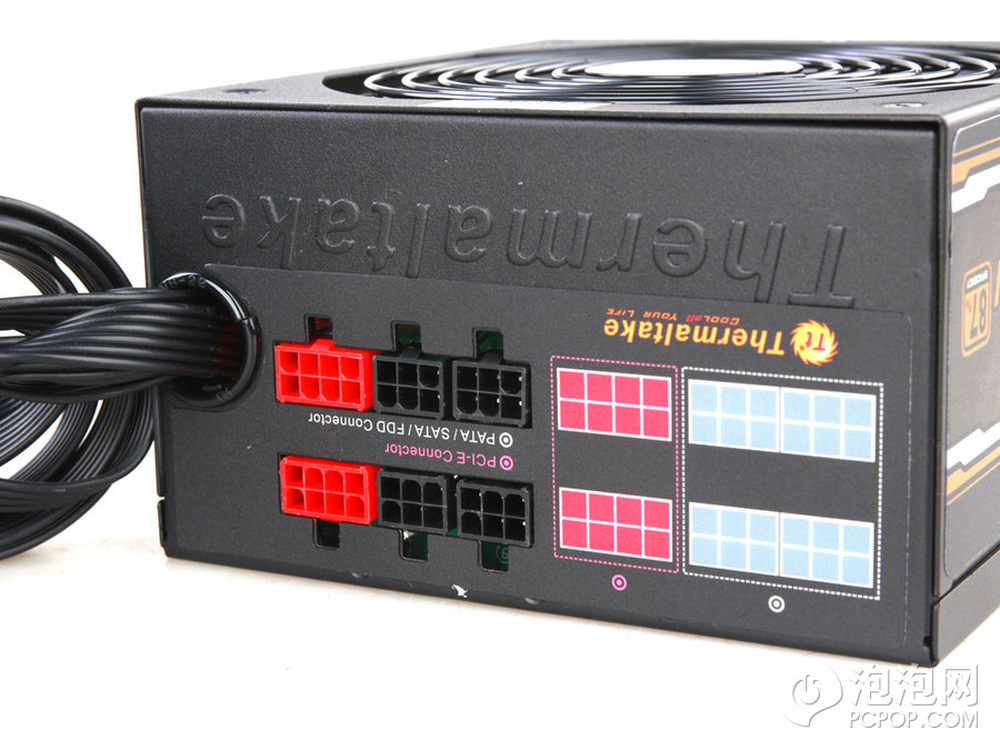

电源采用半模组设计
9/19

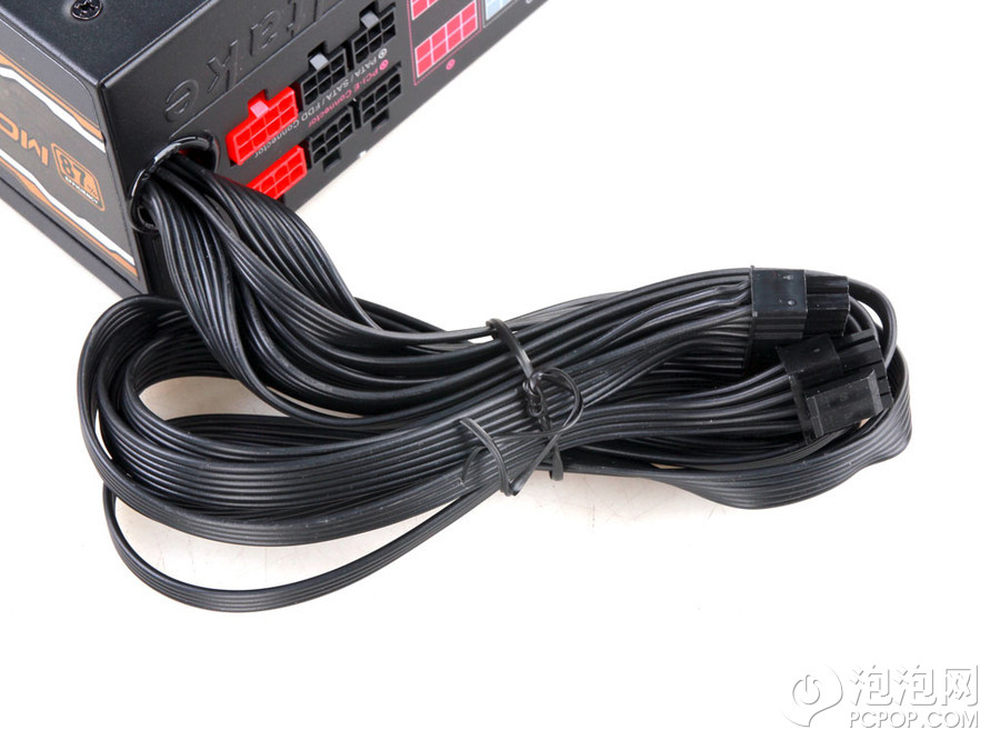

原生线材包括主板线、CPU线，以及两个显卡供电
10/19
其余模组线材
11/19
这款Smart530采用的是典型的主动PFC 双管正激结构，电源内部各元件布线整齐，结构合理，在重点发热元件上均配备了散热片。
12/19

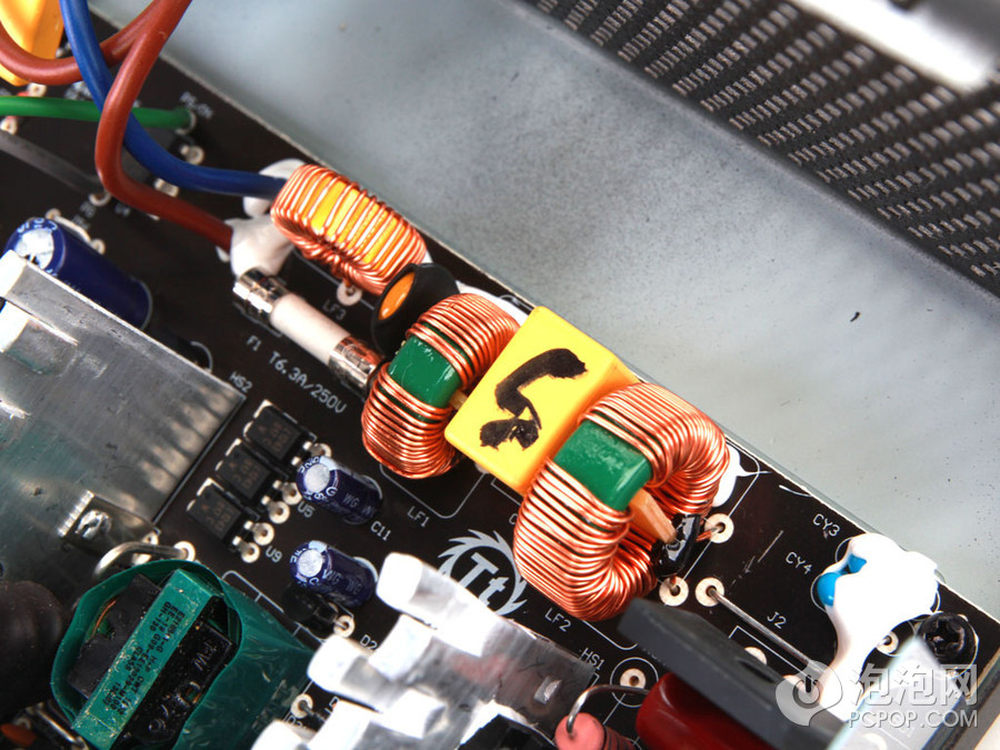

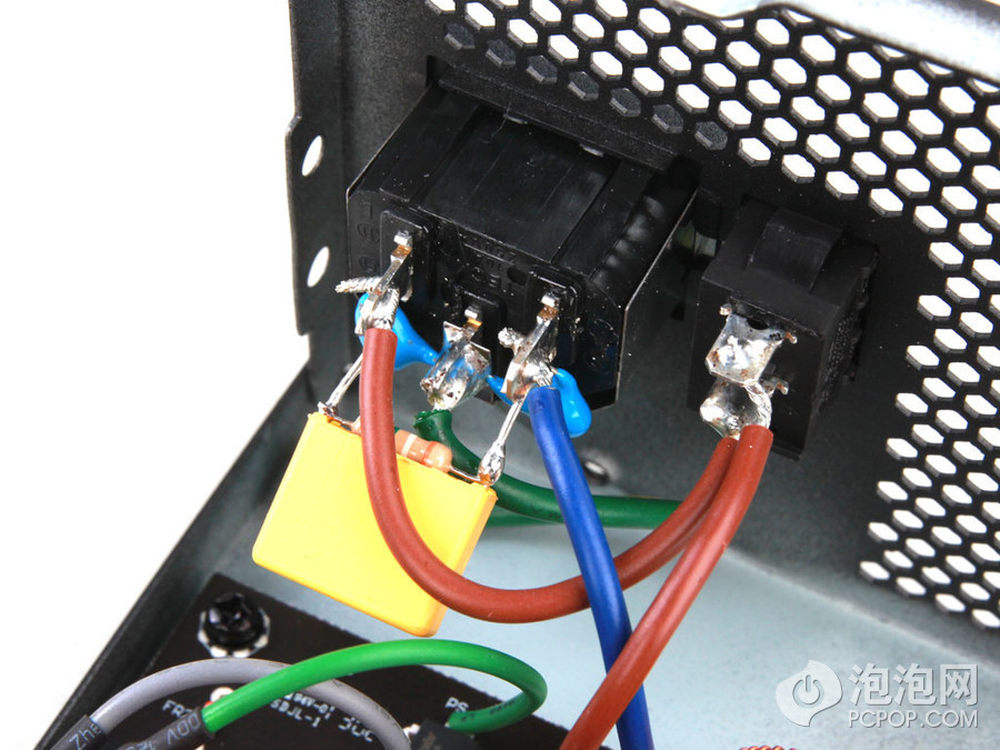

电源市电入口的一级EMI电路
13/19
电源二级EMI电路
14/19

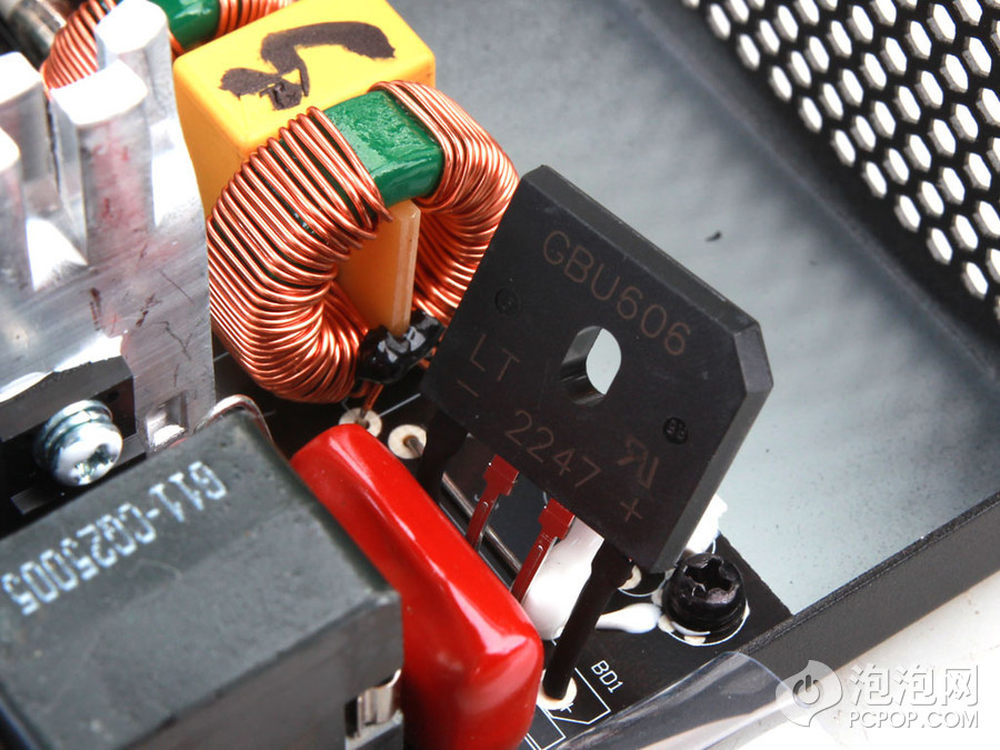

GBU606整流桥
15/19

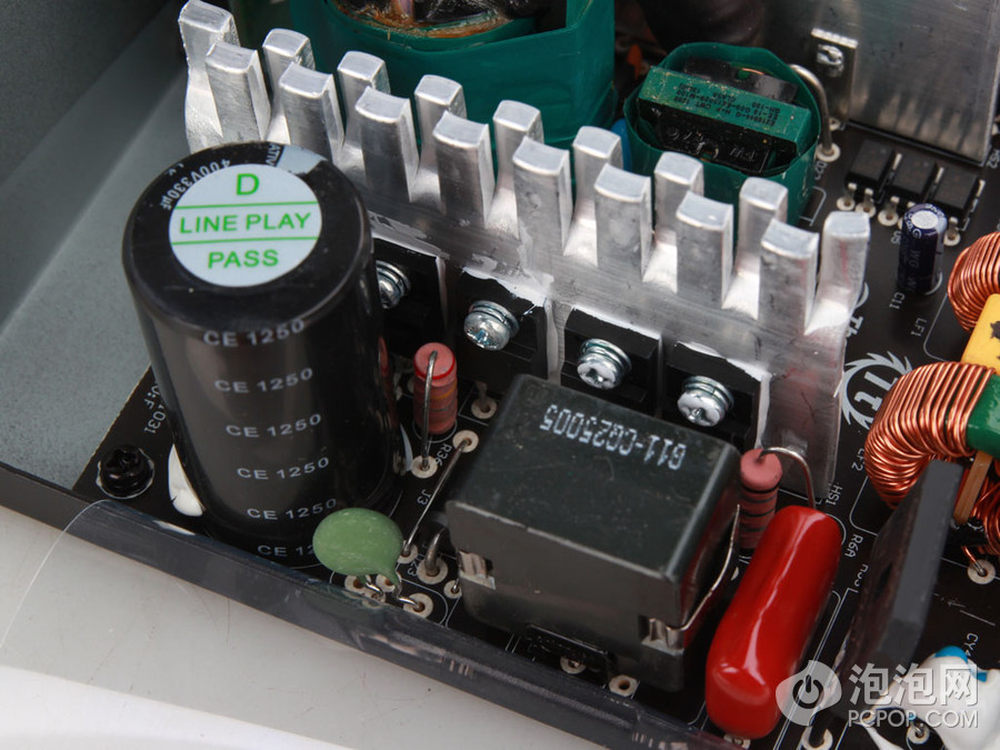

主动PFC电路以及台系CE出品的主电容
16/19

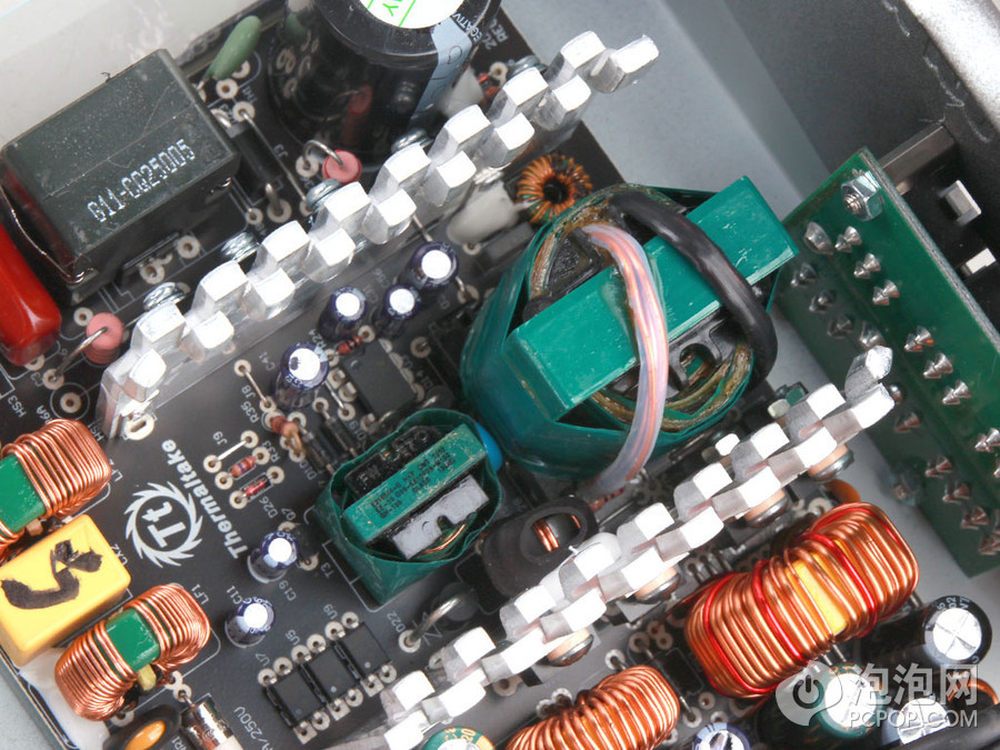

主变压器以及待机变压器
17/19
电源模组PCB接口
18/19
电源二次侧，以及储能电感
19/19

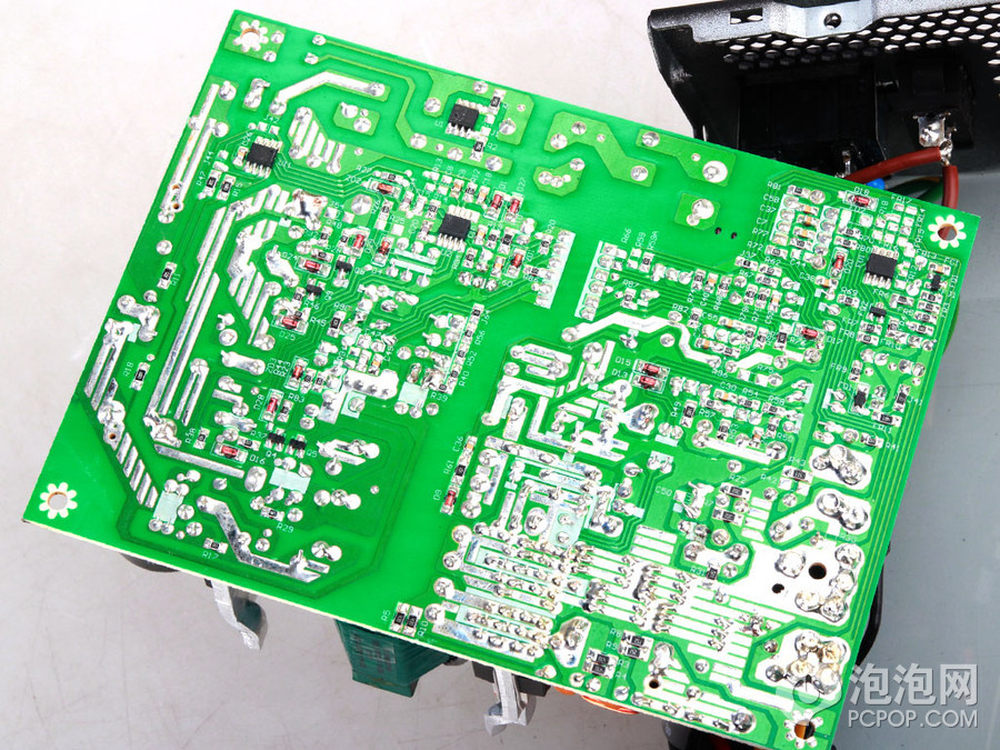

电源PCB背面做工
