真80铜牌369元！钜能朱雀500电源评测
1/20
钜能（HighPower）电子最近在大陆亮相，三个系列：青龙、白虎、朱雀，定位从高到低，我们曾经测试过80PLUS白金牌的青龙，今天我们测试的是三个中定位最低的朱雀，80PLUS铜牌认证，500瓦额定功率，要知道2012年以来，500瓦几乎成了各家必争之地，这款型号可以在众多对手中脱颖而出吗？
2/20
黑框中是真铜牌的一个标志，假铜牌这里最低电压一般是170V，因为他们没法保证电源在115V下满载。此外电源包装盒上已经印全了功率分配和供电接口数量。专门去80PLUS官网核实了一下，型号为HPG-500BR-F12C的铜牌认证产品是2010年11月就通过测试的，看来是一个很成熟的方案了。
3/20

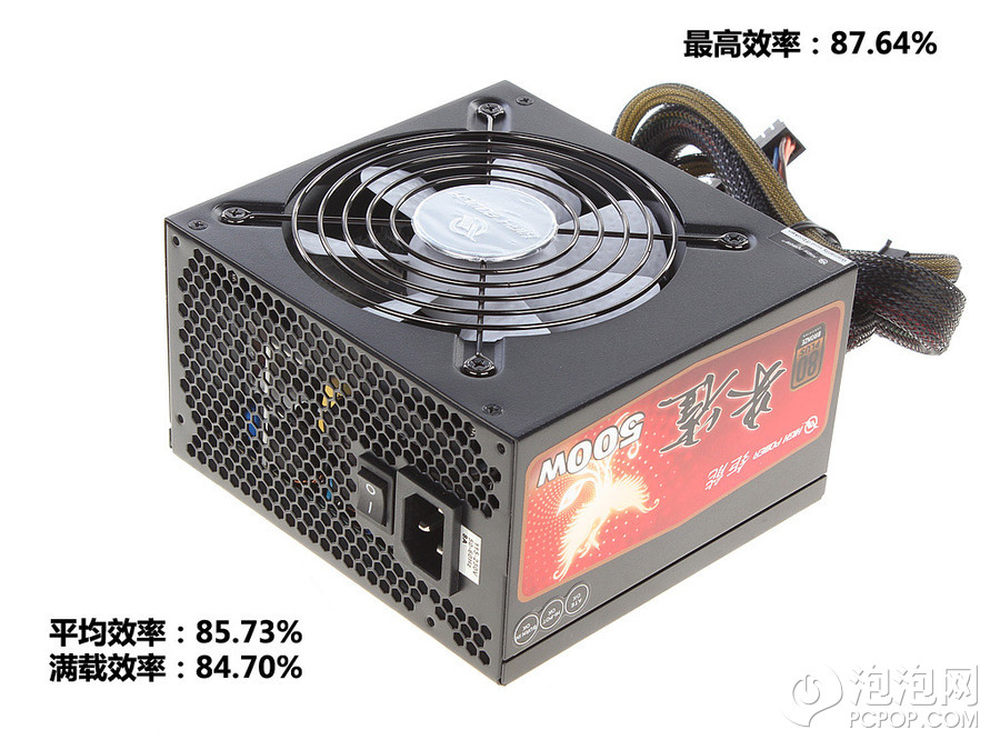

电源外观喷黑棋，只有贴纸起到一些装饰作用，朱雀做为中国古代四象之一据说是一种比凤凰还稀有的灵兽，个人感觉这名字用在顶级电源上也行。转换效率不低，从经验上看和通过80PLUS铜牌的电源在220V输入电压下表现的成绩吻合。
4/20

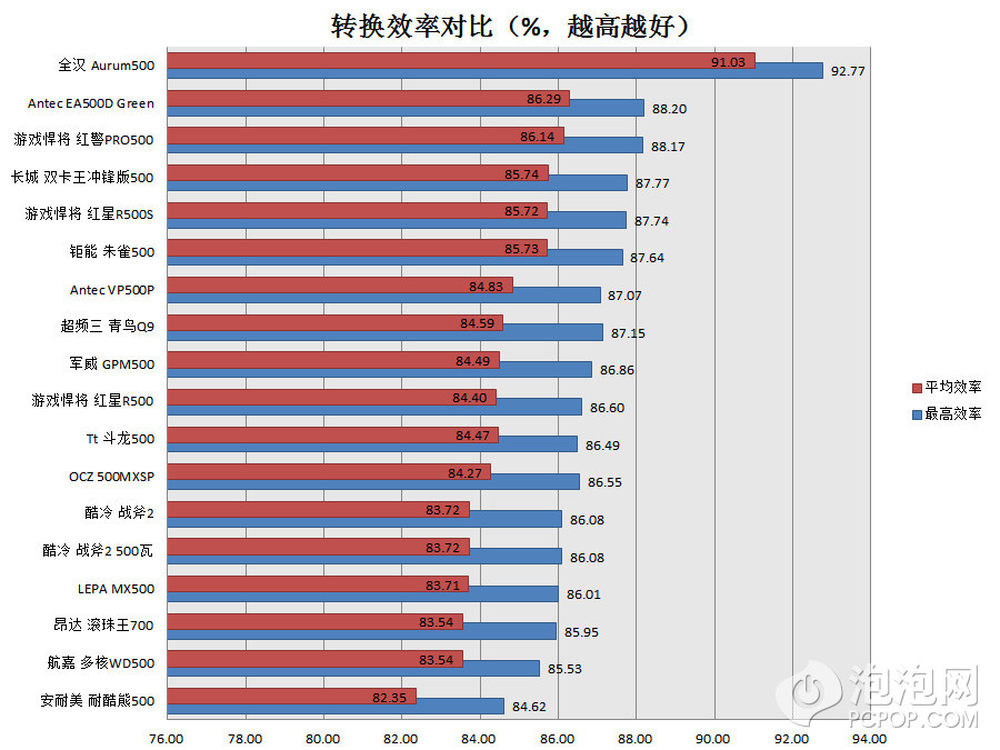

可以看到500瓦电源中愿意做到铜牌效率的还是不多，大部分都是做80 %%效率的单电压产品，这些产品中有些老老实实宣传，有些则给自己浑身乱贴Logo，仿80PLUS，85PLUS之类的。
5/20

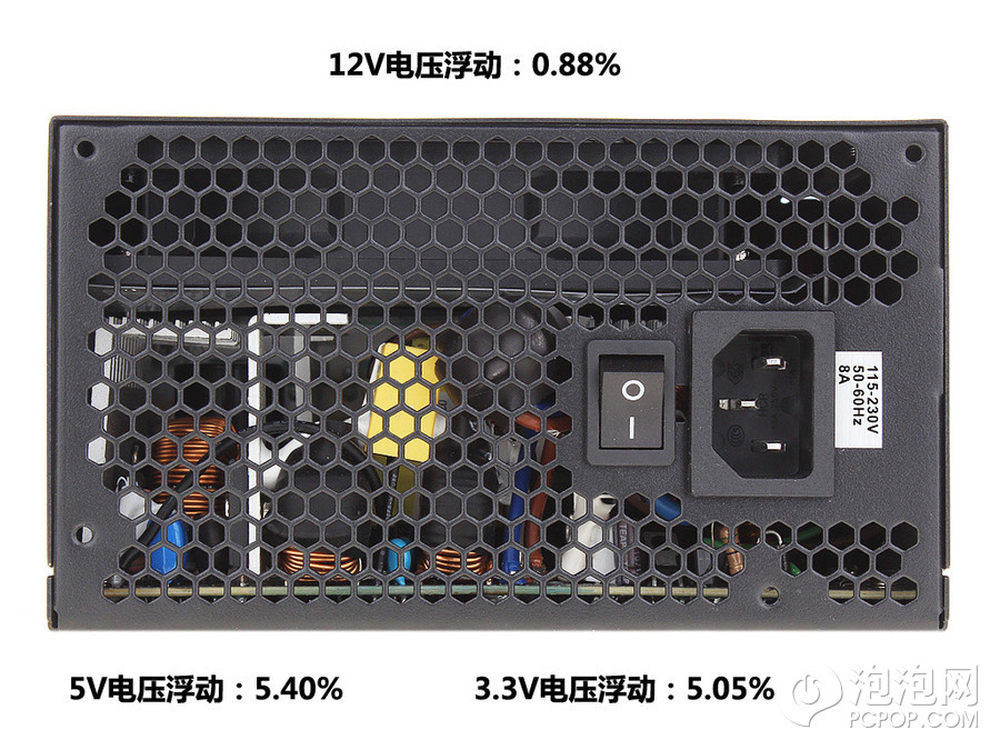

5V和3.3V的表现只能算合格、12V的表现不错。交流电总开关没省略。
6/20

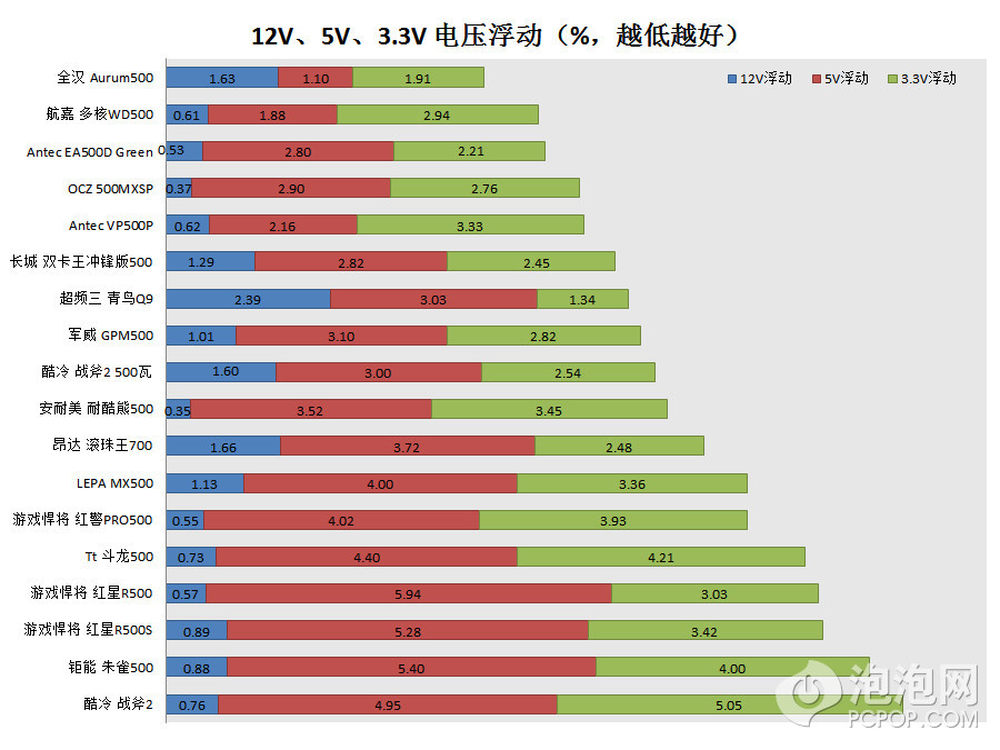

静态负载电压浮动值对比
7/20

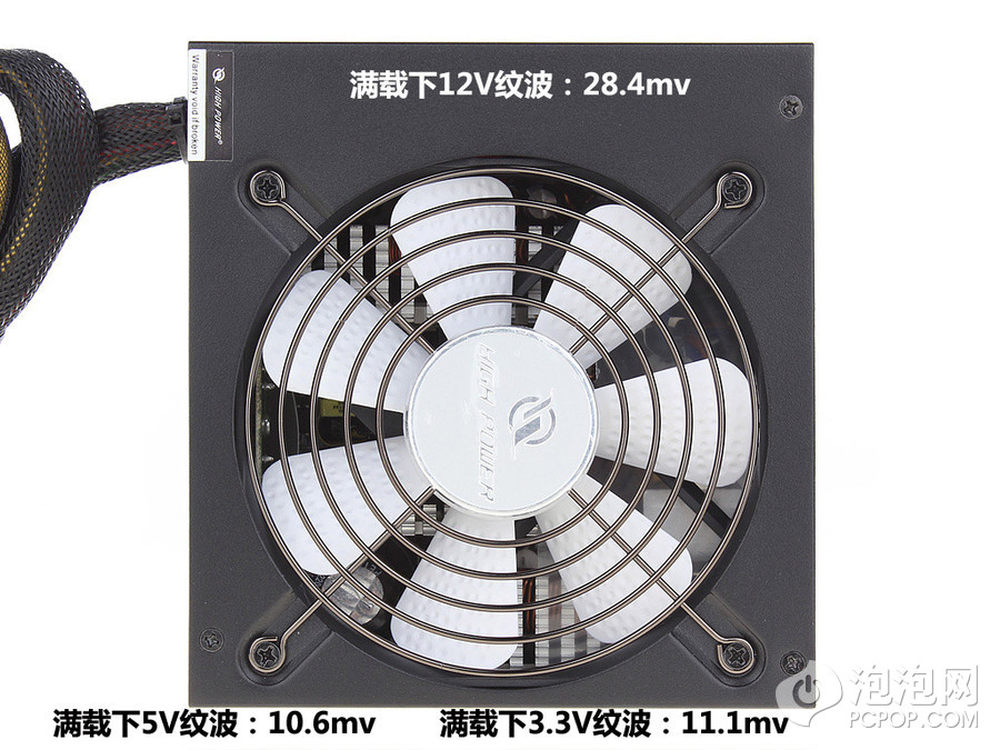

满载下输出纹波测试
8/20

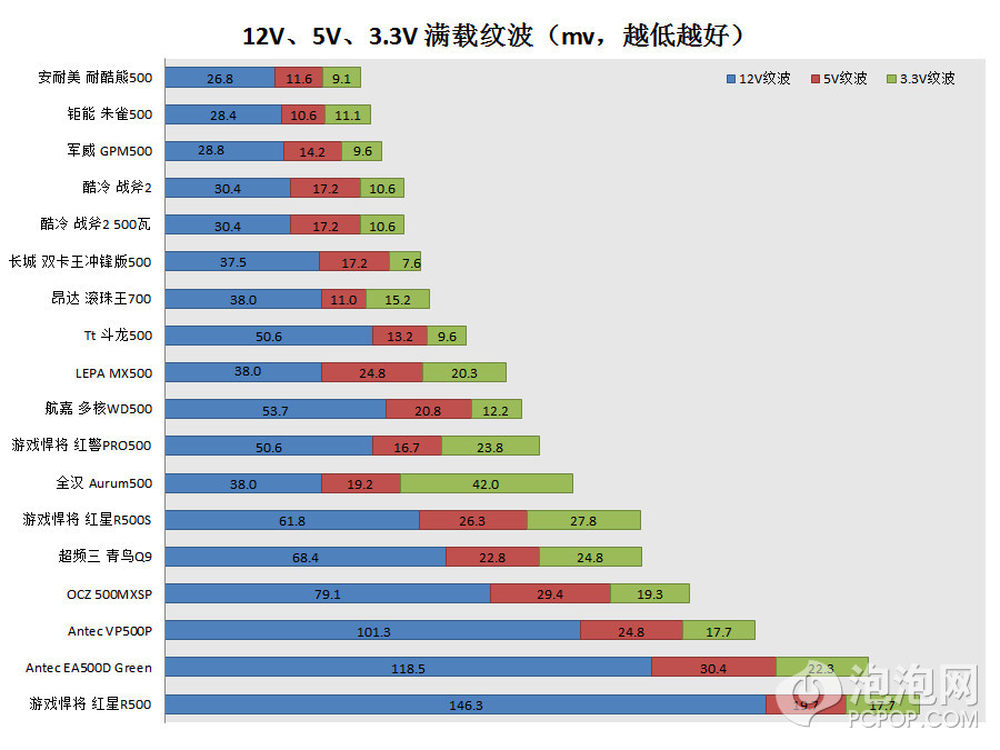

满载下输出纹波对比
9/20

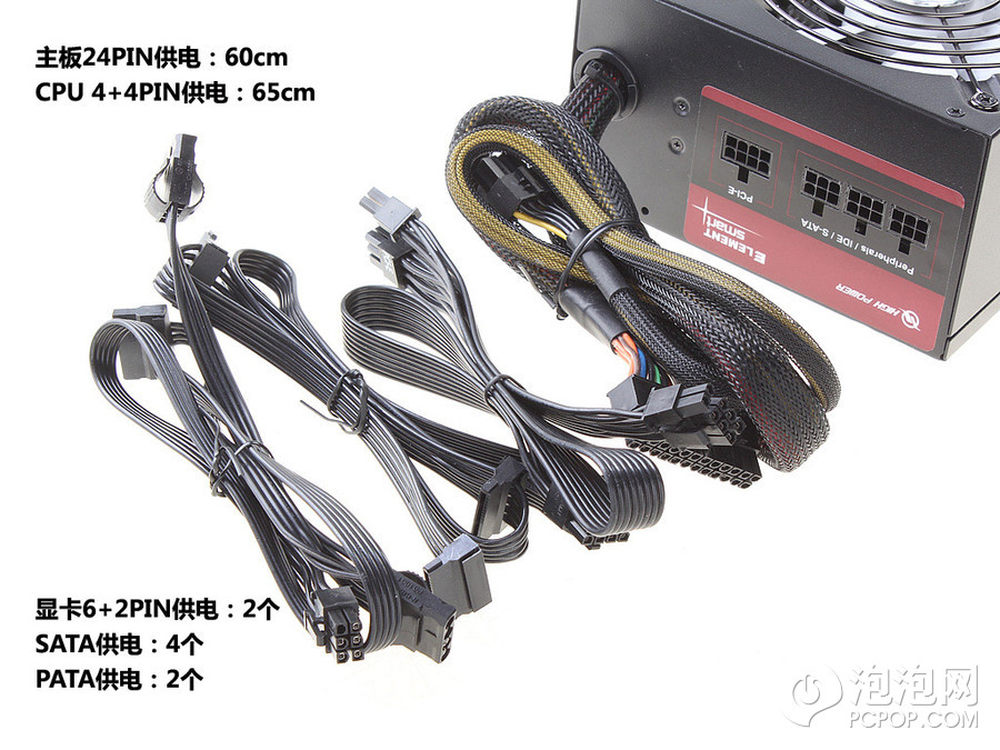

电源供电和线材，专门加长了CPU供电线材，对绝大部分全塔机箱来说都够走背线的。而且提供2个显卡6 2PIN供电，HD7970无压力。模组化线材采用扁线，理线更加方便。
10/20

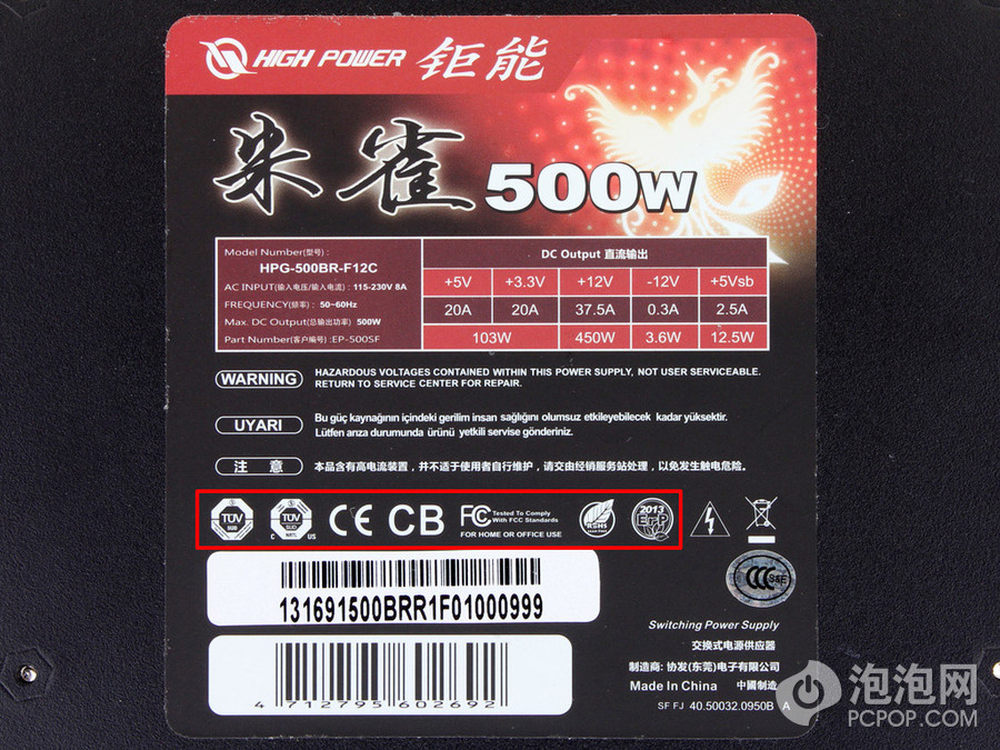

500瓦电源的12V输出在各版本规范中都没有规定，但能有450瓦还是比较合适的量，电源参数标注的很规范，红框内是多国安规，这也是体现工厂实力的部分，总的来说这个电源的标签很规范。
11/20
这个角度更容易看到风扇的特殊，采用了高尔夫球坑点的设计，不但好看，据说也更加静音，实际测试中噪音也相当低。
12/20

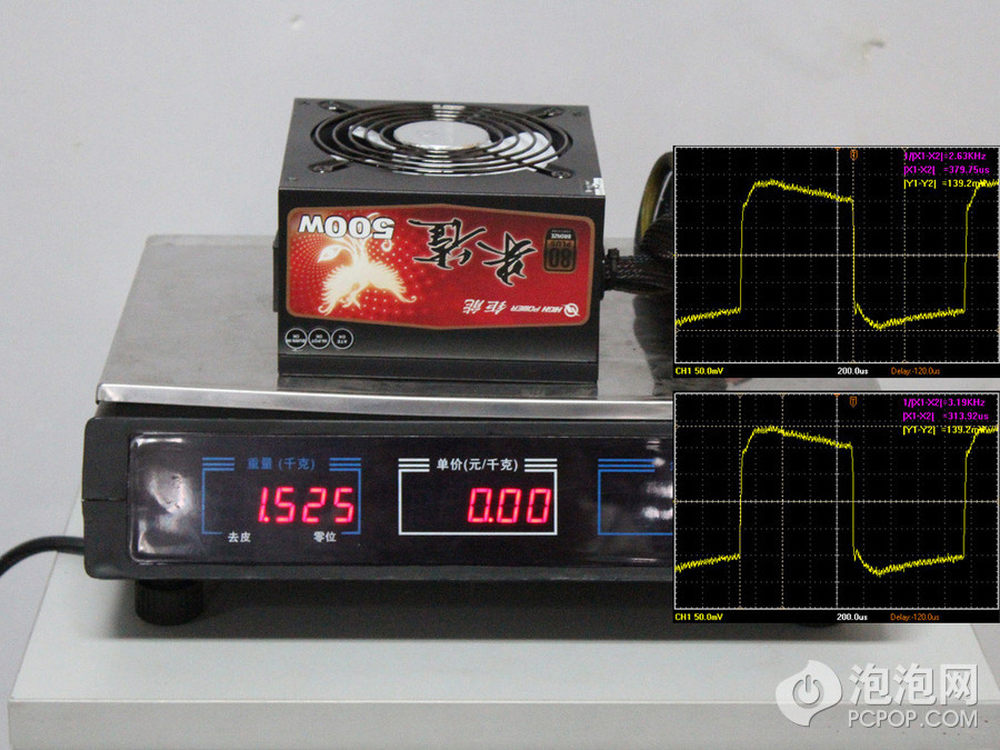

电源动态负载下波形如图，对比可以见下面两张图，负载变化造成电压的震荡只有一次，所以在10-10000Hz频率的动态负载下没有任何不稳定点出现。
13/20
过冲电压对比
14/20

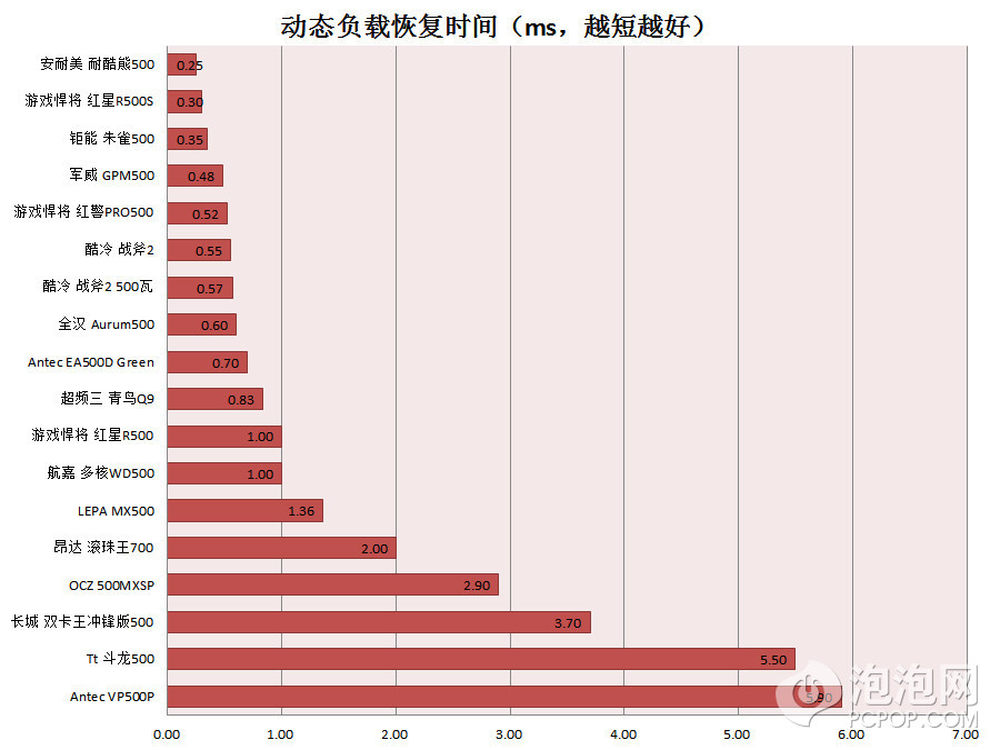

恢复时间对比
15/20

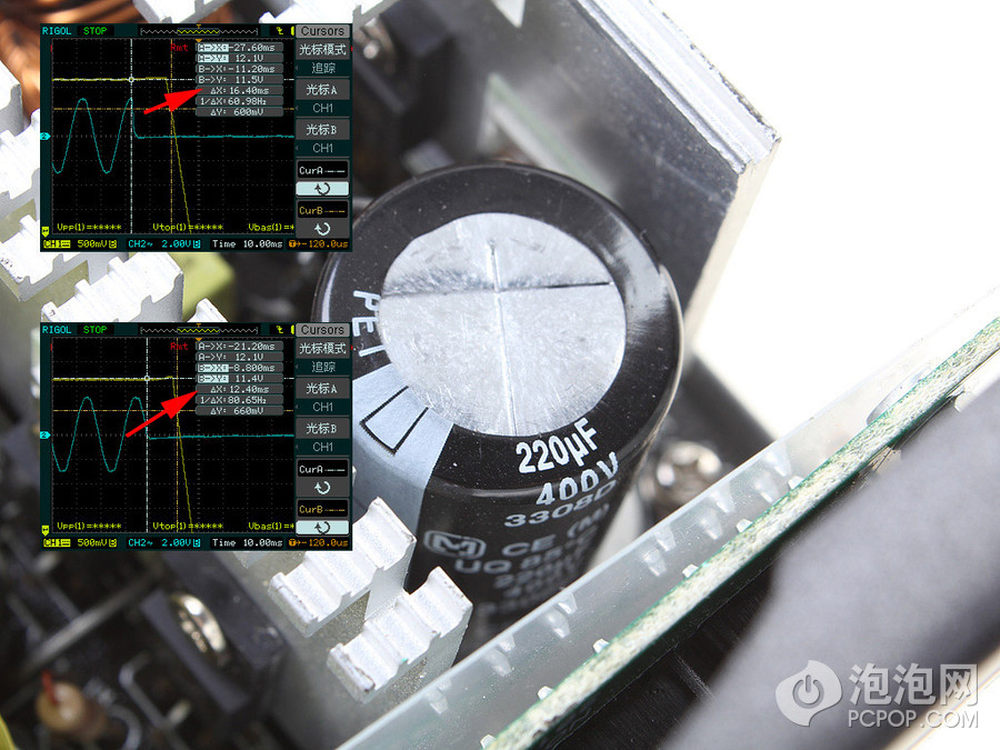

在400瓦负载下，也就是80%%满载下，保持时间将将过16ms，可以算合格。主电容来自松下，220uF，400V耐压，很不错的牌子。
16/20
保持时间对比。避免买16ms以下的产品吧。
17/20

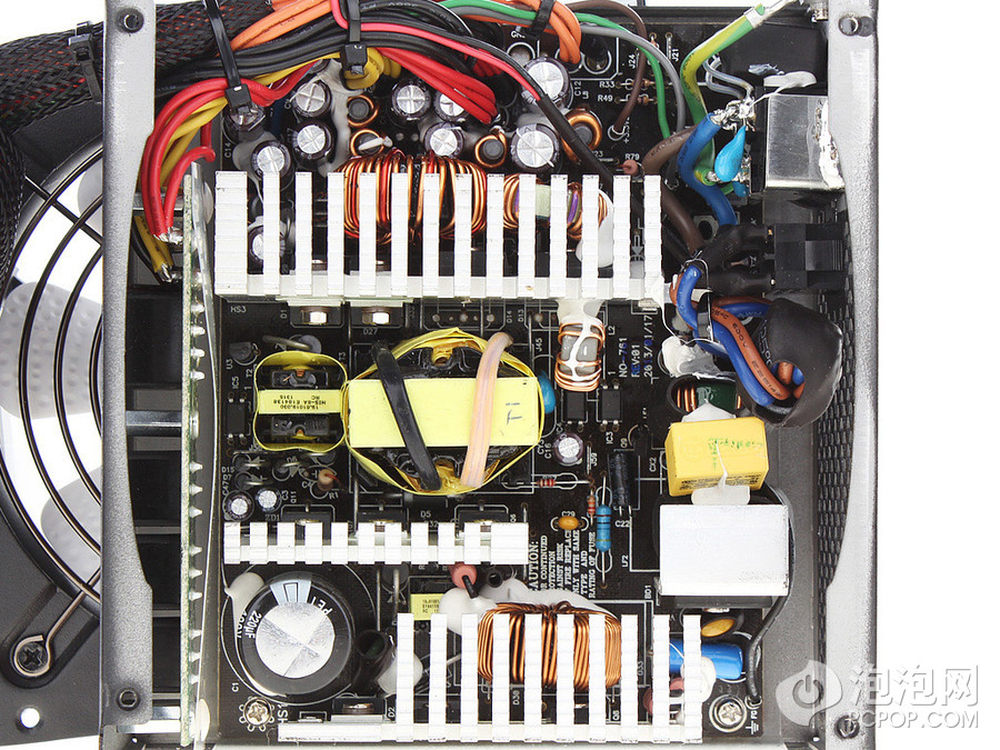

主动式PFC CM6805控制的双管正激 3.3V单路磁放大结构，协发的双管正激方案，针对350-600瓦，效率从非80到80PLUS铜牌。
18/20

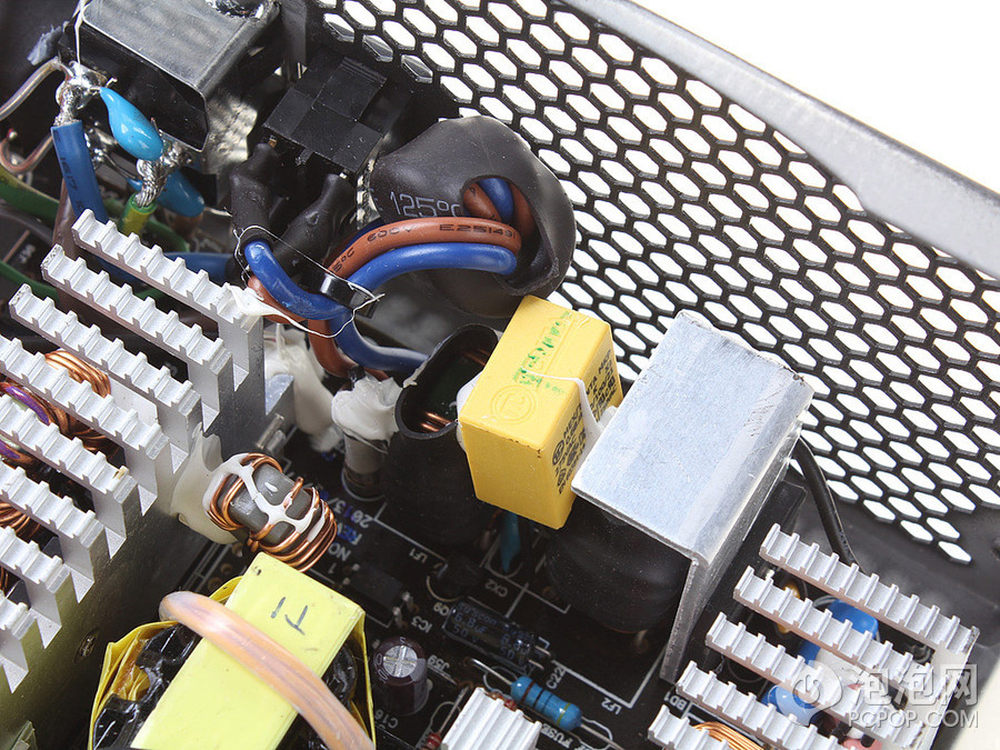

电源EMI滤波部分采用了两对Y电容，一个X电容，两个共模电感，一个MOV，一个保险管，这是一套很规范的EMI滤波电路。
19/20

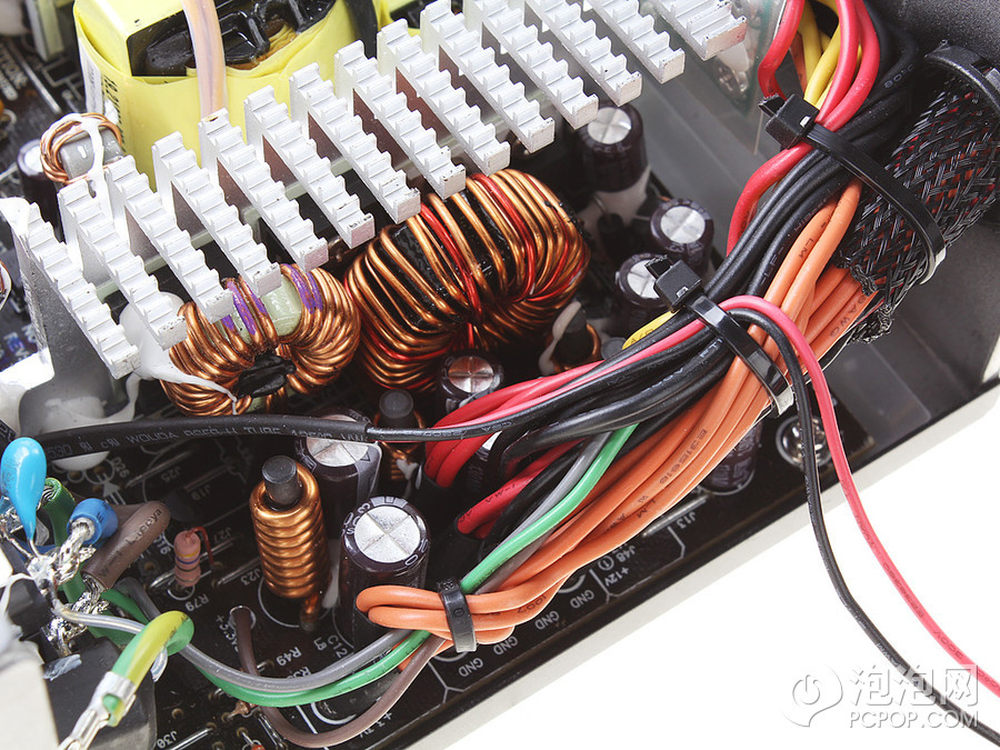

输出侧滤波电容来自日化，非常不错。线材根部箍了金属环，套了热缩管，非常规范的做法。
20/20
凡是真正通过80PLUS铜牌的电源价格都不能和假铜牌等竞争，如果你愿意在500瓦功率上买个稳妥放心，那么多花50块钱到369元还是很划算的，毕竟500瓦，真80PLUS铜牌，这个价位已经是很便宜的了。
