关机USB继续充电！测酷冷GX750II电源
1/19

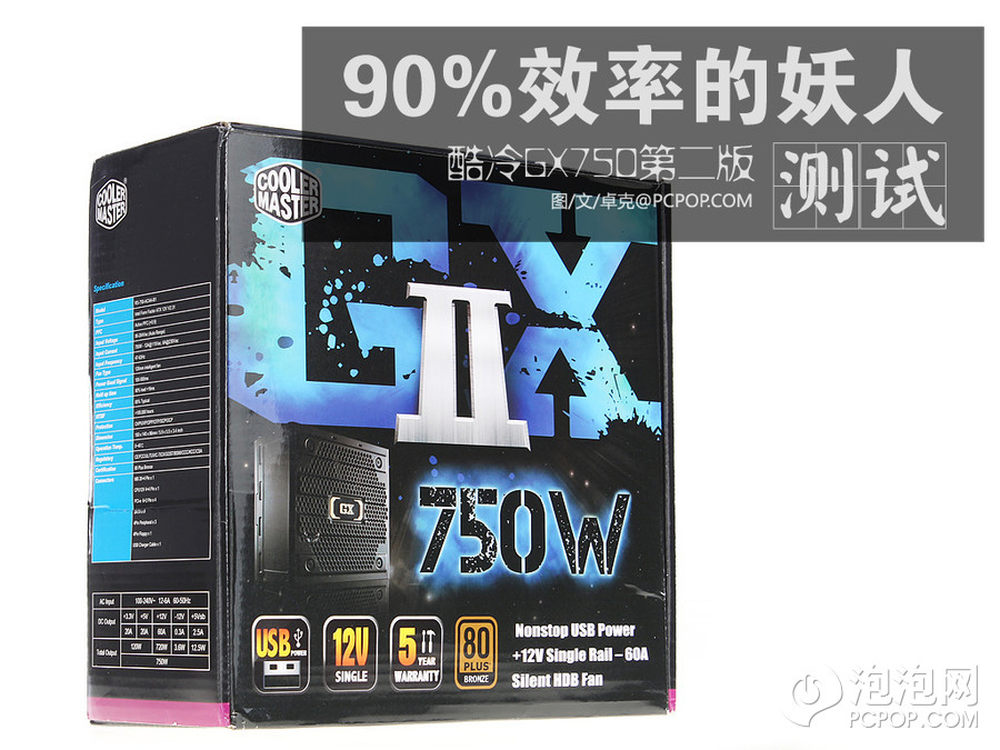

酷冷的GX系列电源是2009年末诞生的，GX取Gamer Xtreme（玩家极限版）的意思，不过时过境迁那时的产品也该更新了，今天我们看到的将是GX第二代，功率较高的是GX750 II，额定功率750瓦，代工从七盟换为益衡，转换效率也从80PLUS白牌升级为铜牌。性能如何呢？
2/19

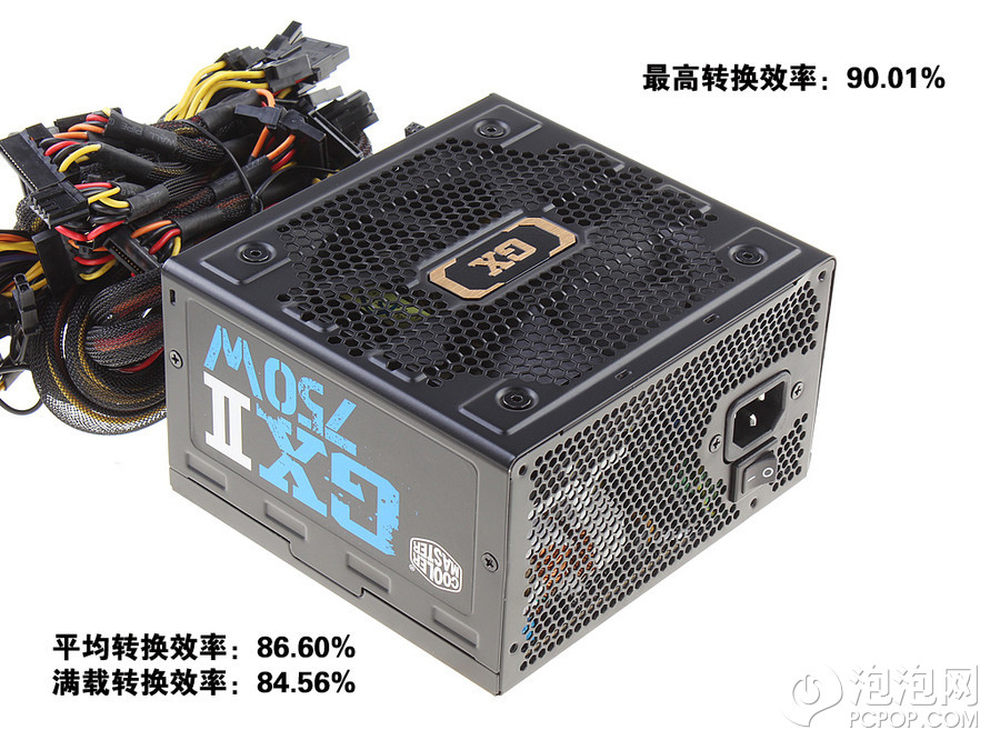

当我把电源从包装里拿出来时，它的外观还是让人眼睛一亮的，同时我也总结出一个道理：电源的外观想做好看，唯一有效的改动就是风扇罩的样式。首先不能为了吸引眼球而做出一种挡风的设计，其次就是要有现代感。这次GX750二代做的不错。
转换效率上的可以用妖来形容，这是迄今为止我测过的第二颗80PLUS铜牌电源，最高转换效率过90%%的电源，另一颗是全汉的Raider，不过全汉后来把Raider重新标注成80PLUS银牌了，所以目前看这个应该是80PLUS铜牌中转换效率最好的。从测试结果也可以看出，虽然最高转换效率在200瓦时就过了90%%，但随后下落较快，到了满载时就和大部分铜牌电源在220V的表现相当了。总的来说给我们一个惊喜。
3/19

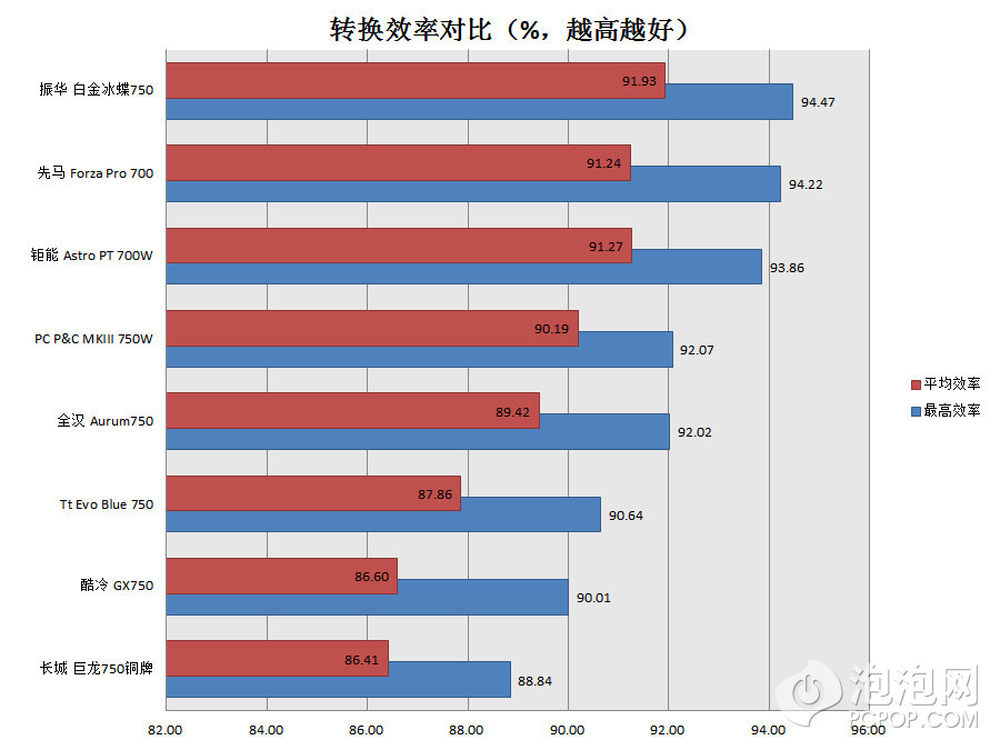

这个表格里只有2个是80PLUS铜牌电源，所以大家不要认为GX750二代不济。相比长城那颗也很不错的铜牌电源来说，GX750二代更加厉害。和一些不太整齐的80PLUS金牌电源（倒数第三名）差距都不大。
4/19

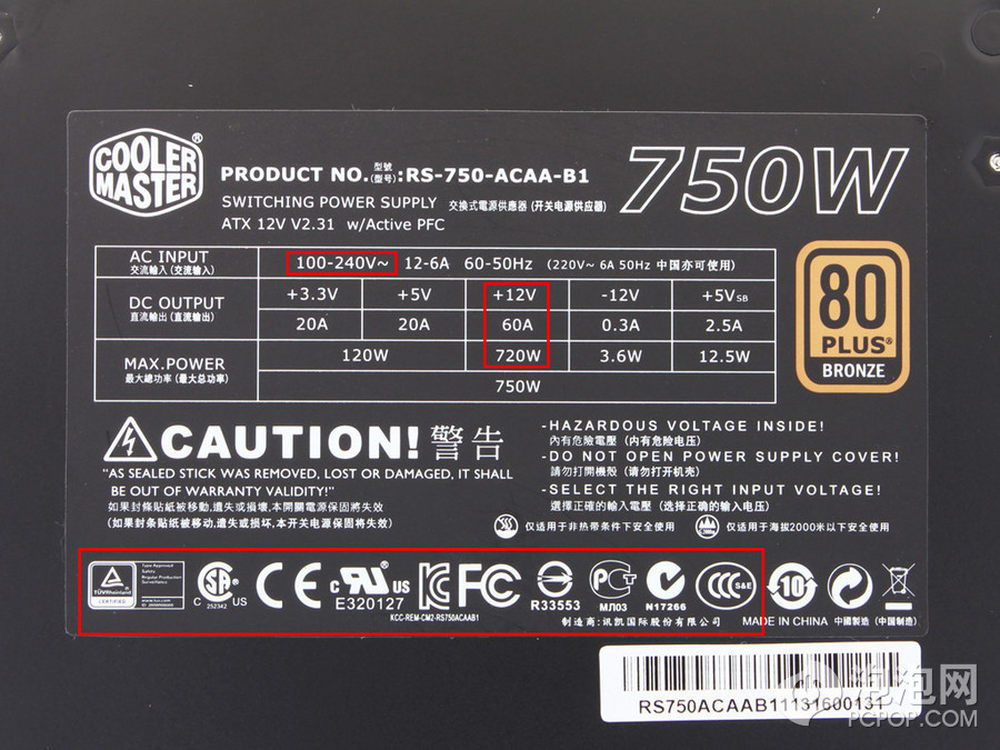

从输入侧电压100V起可以看出80PLUS还算规范，查了80PLUS官网也确实有这个型号通过了测试。12V输出功率高达720瓦，占额定功率96%%很不错。最下一行是众多安规认证，而且其中6个都标注了安规号，很有背景和实力的体现。
5/19

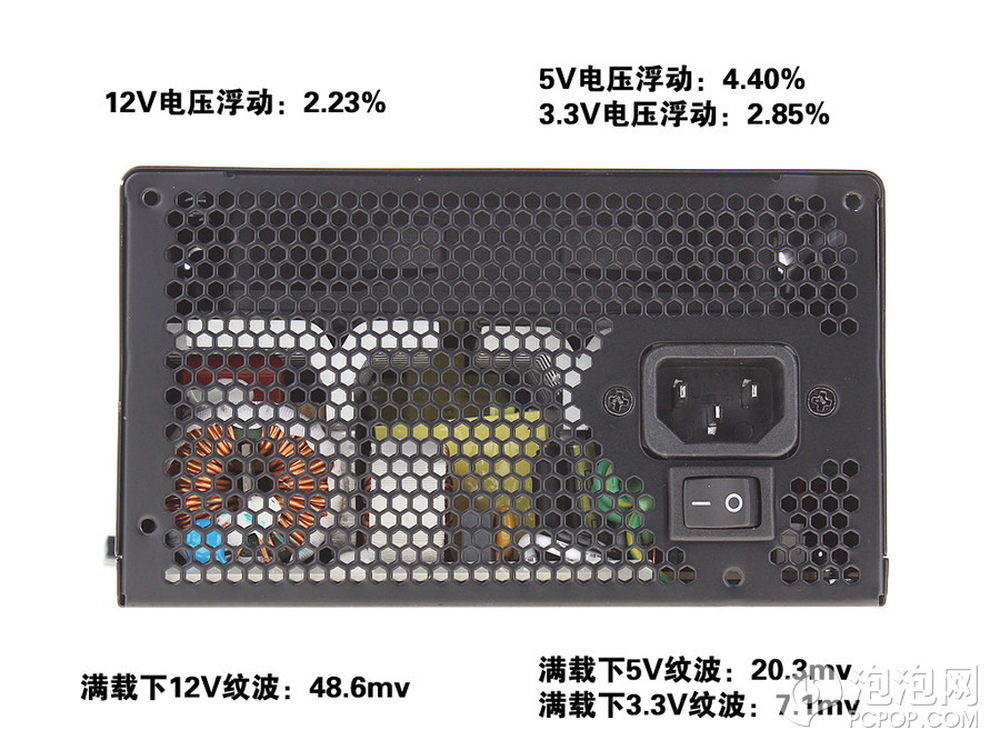

电压浮动值和满载纹波是好是坏只有通过下面两张表格对比才知道，散热孔一侧有交流输入的总开关，很让人放心。有经验的玩家从这里就可以知道代工厂是谁了。
6/19

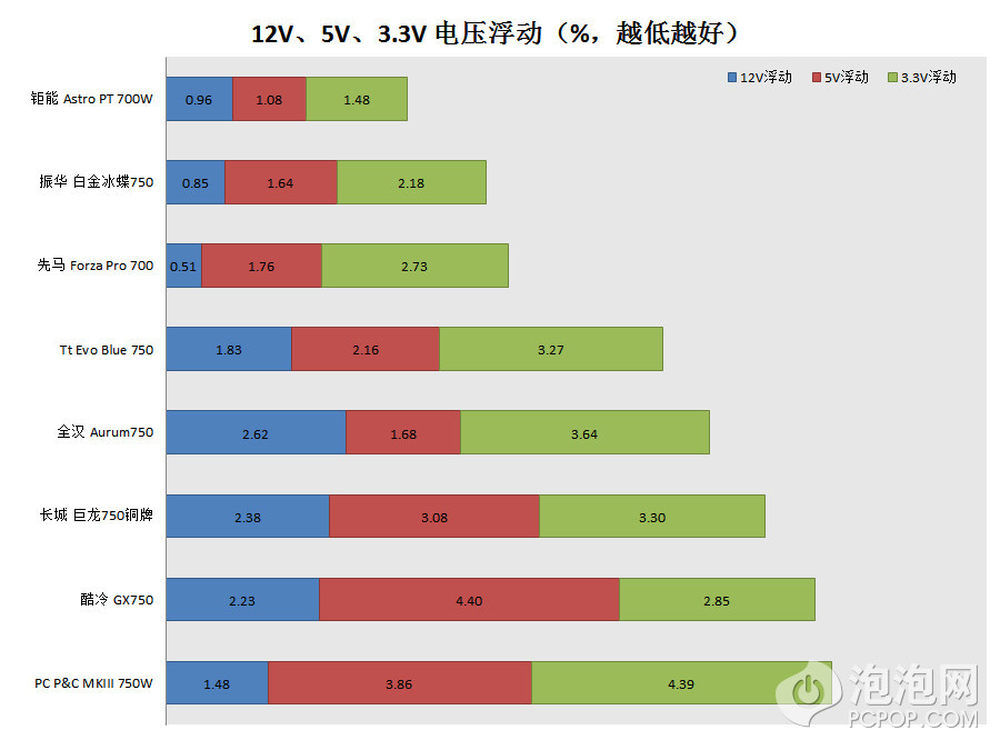

电压浮动值对比
7/19

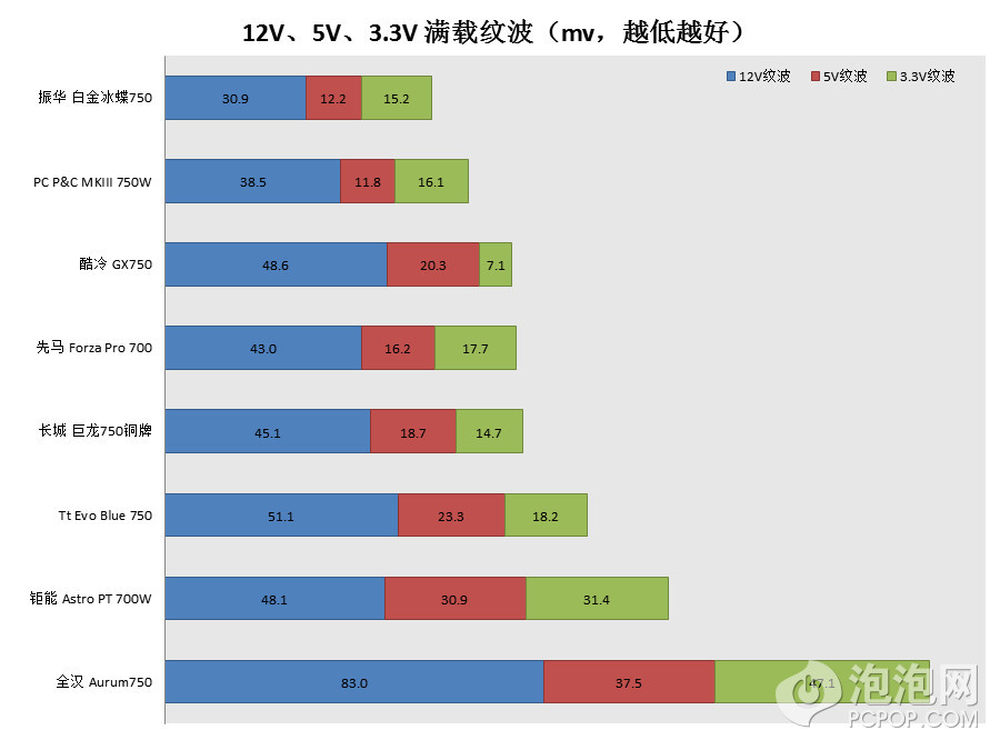

满载纹波对比
8/19

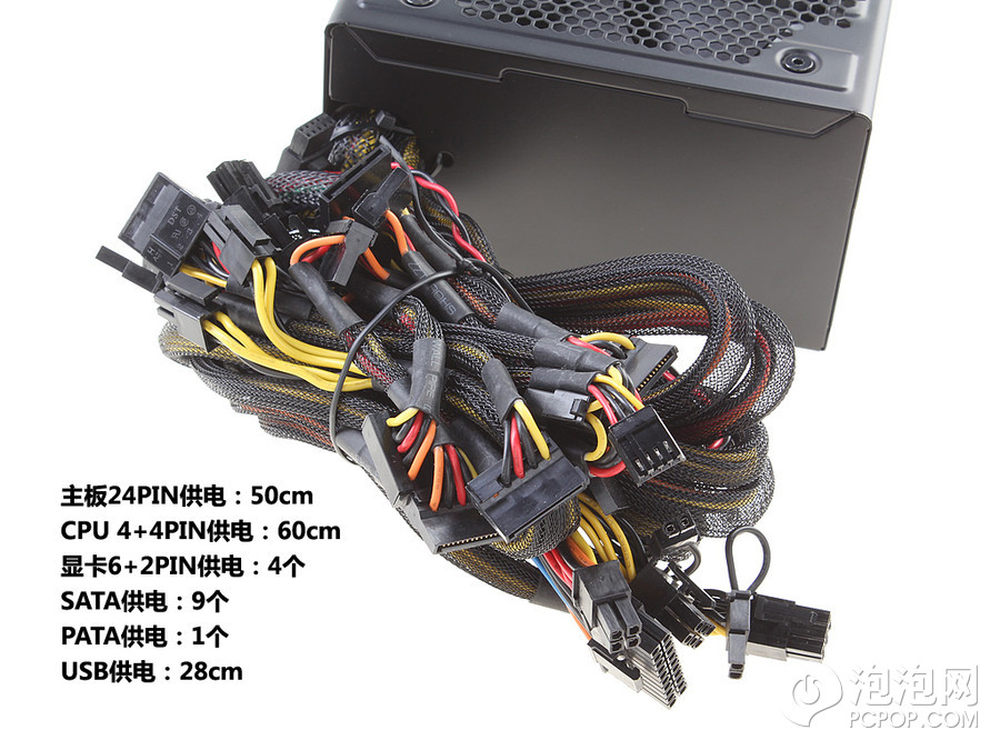

超过600瓦以后如果线材不用模组化，理想将是一个噩梦，这一点是GX750二代的短板，不过没有办法，不能要求项项都满意，价格还便宜。从线材长度和接口数量看，GX750二代还是足够用的，另外注意一点，他支持USB关机继续充电。我们来看下图。
9/19

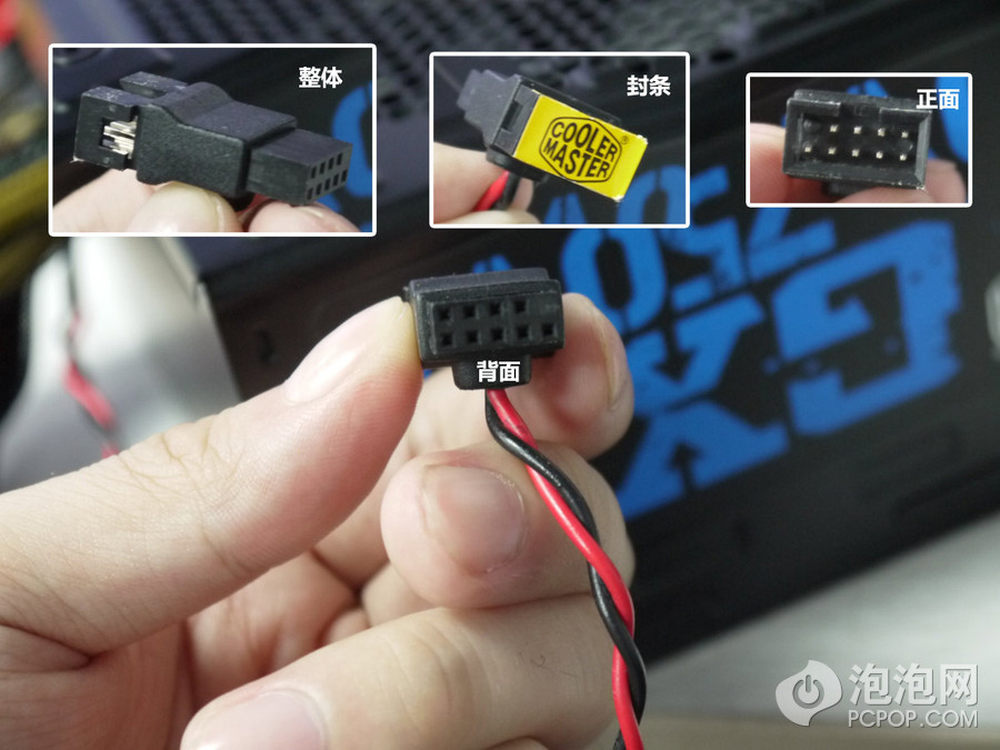

虽然到现在为止出现了很多种“关机后USB口可以充电”的电源，但GX750二代是所有这类产品中最实用的，我认为这样才是真正能够打高分的项目。这个小接头一侧是公头一侧是母头，把它插在主板的USB插座上（也就是机箱前面板USB口需要接的那个插座），然后机箱前面板USB口插在这个插头的屁股上，这样就完美实现了机箱前面板USB口关机时仍然可以供电的功能。而且并不会多占用主板USB插槽，其他宣传USB口关机可以充电厂家为什么没想到这一点呢？
10/19

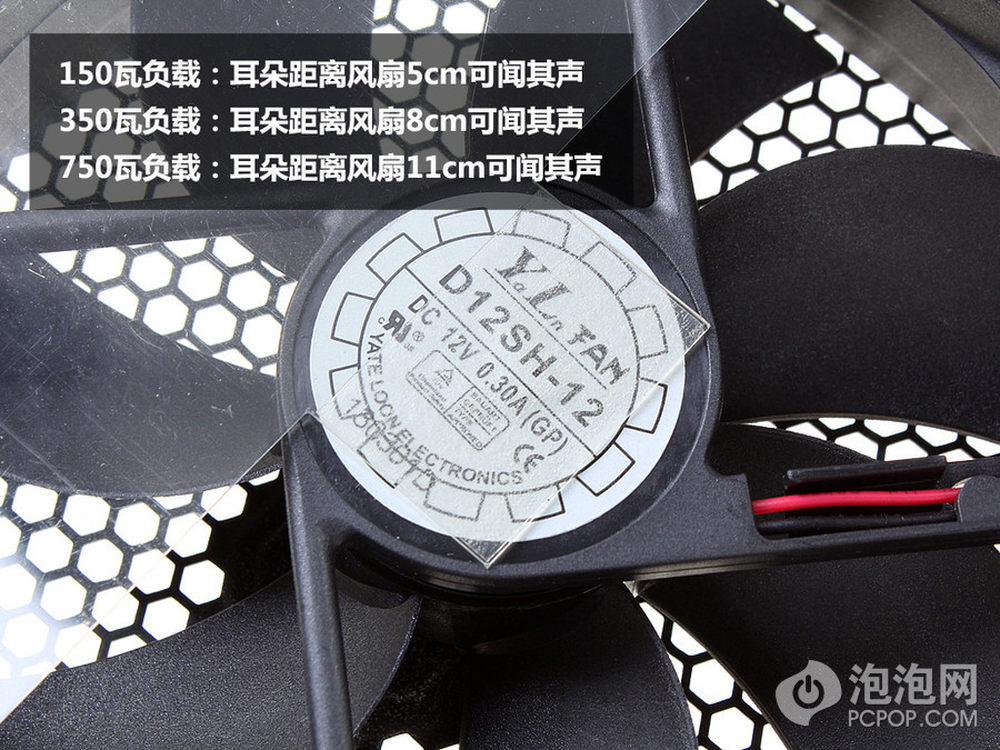

风扇的噪音低也是个亮点，因为不用传统模式风扇罩的电源切风的声音往往较大，但这颗电源在750瓦满载时也依然很安静，耳朵距离风扇罩11cm才听到了声音。风扇来自悦伦，12cm直径，油封轴承。
11/19

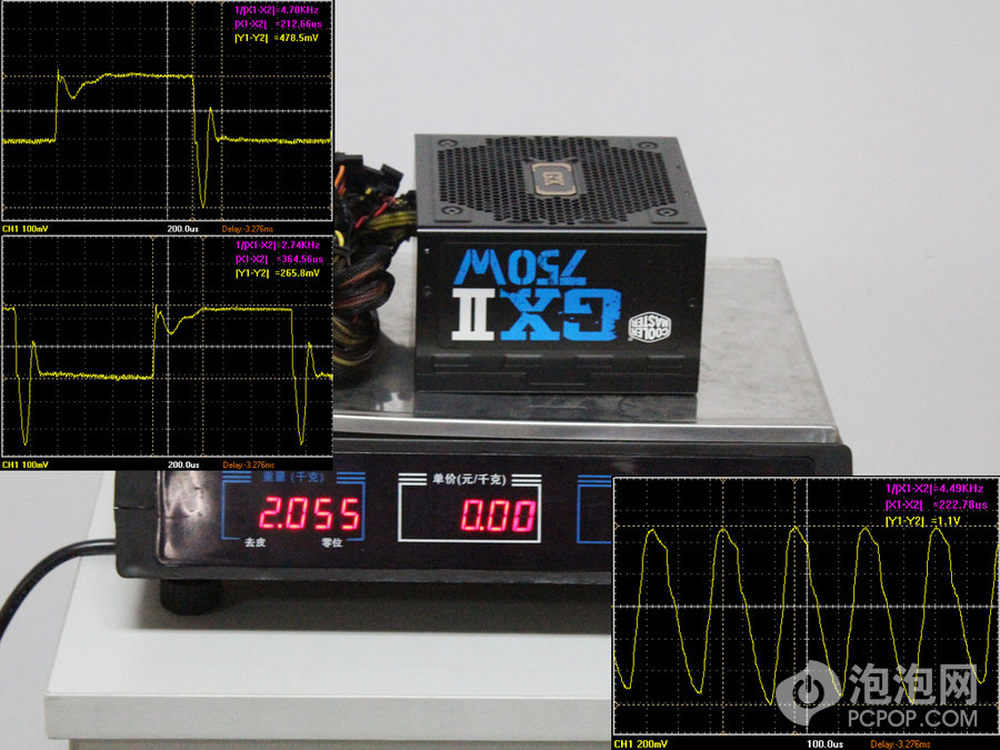

负载的突然到来和突然撤销的波形图在左侧，过冲电压的高低和恢复时间的快慢可以在下面两张图中看出好坏，但我要说的是电源在动态负载变化频率在4000-5000Hz之间时，Vpp的值已经完全超标了。其实我截取了4500Hz的波形，可以看到上下震动达到1.1V的程度。
12/19

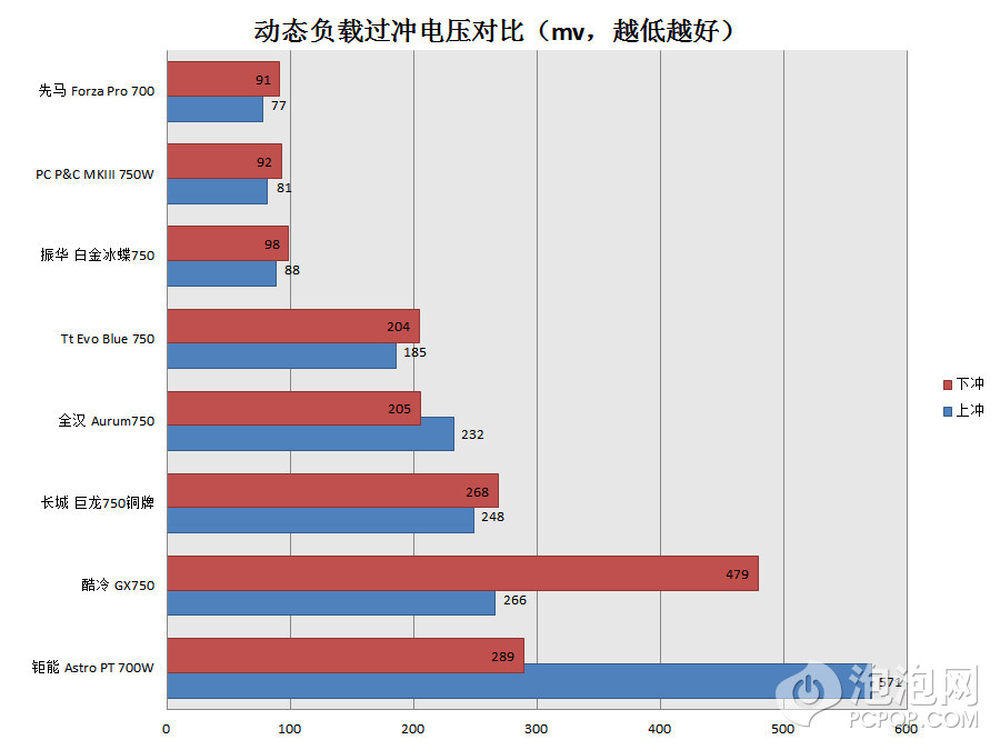

过冲电压对比
13/19

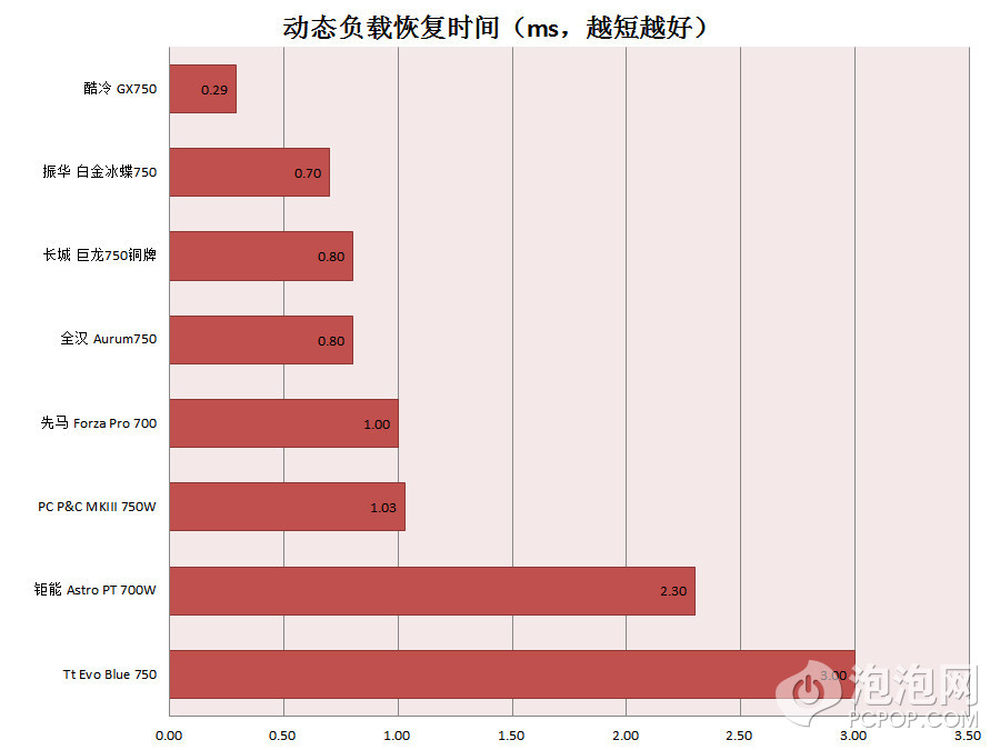

电压恢复时间对比
14/19

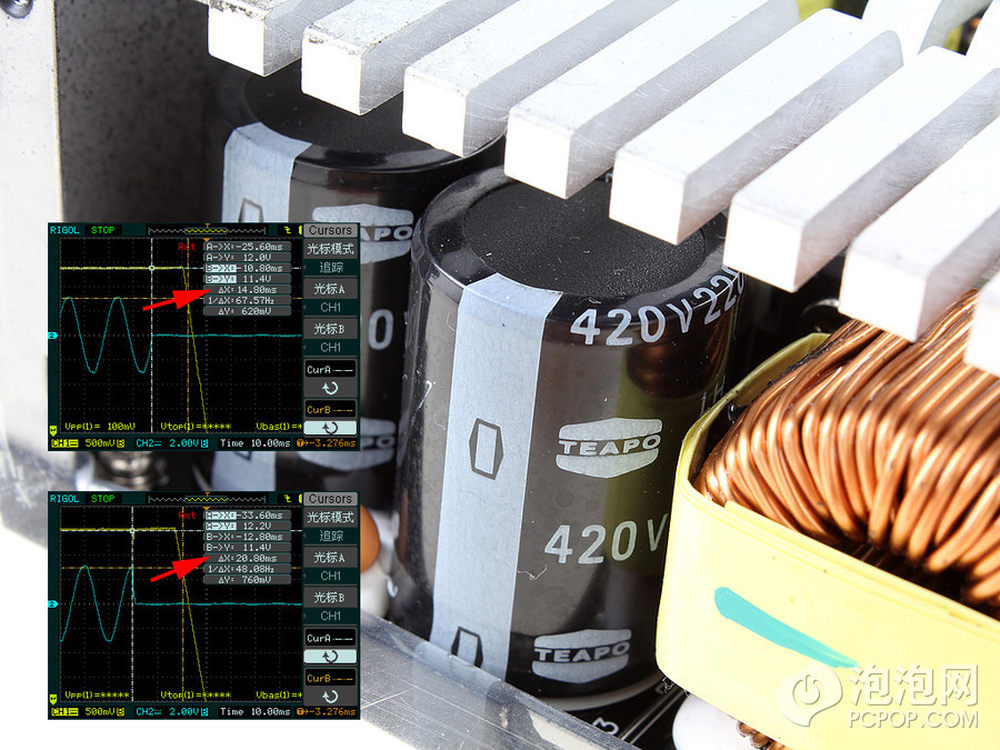

电源的主电容采用两枚220uF 400V 85摄氏度的TEAPO电容并联，品牌不错，保持时间在600瓦负载也就是80%%负载下达到了20.8ms，足够多了。
15/19

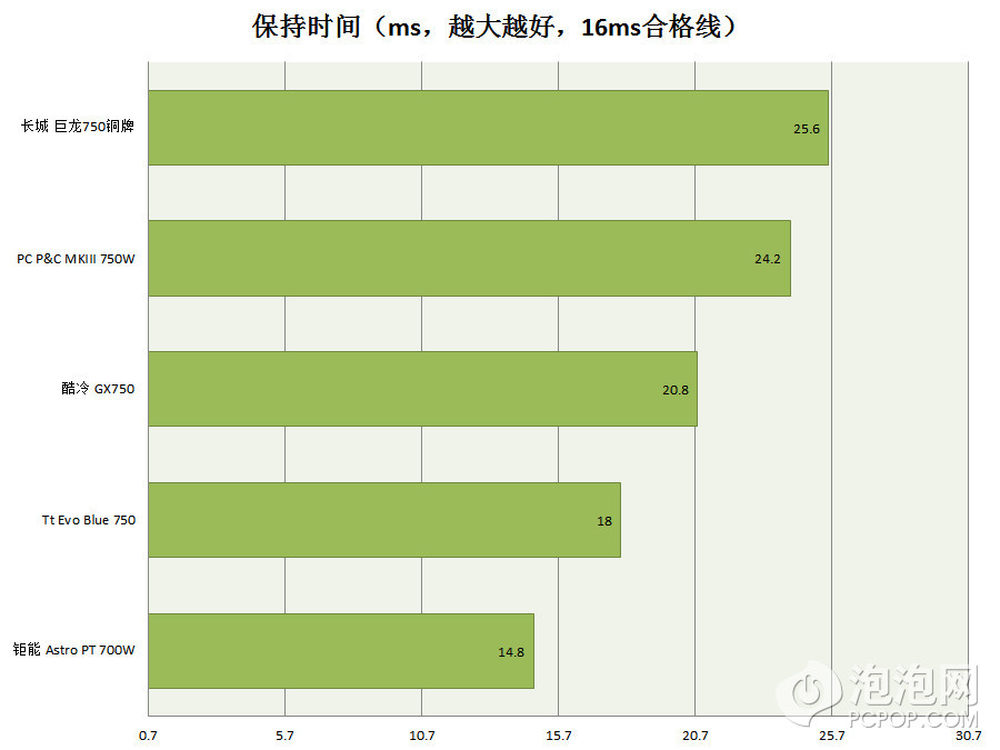

保持时间对比
16/19

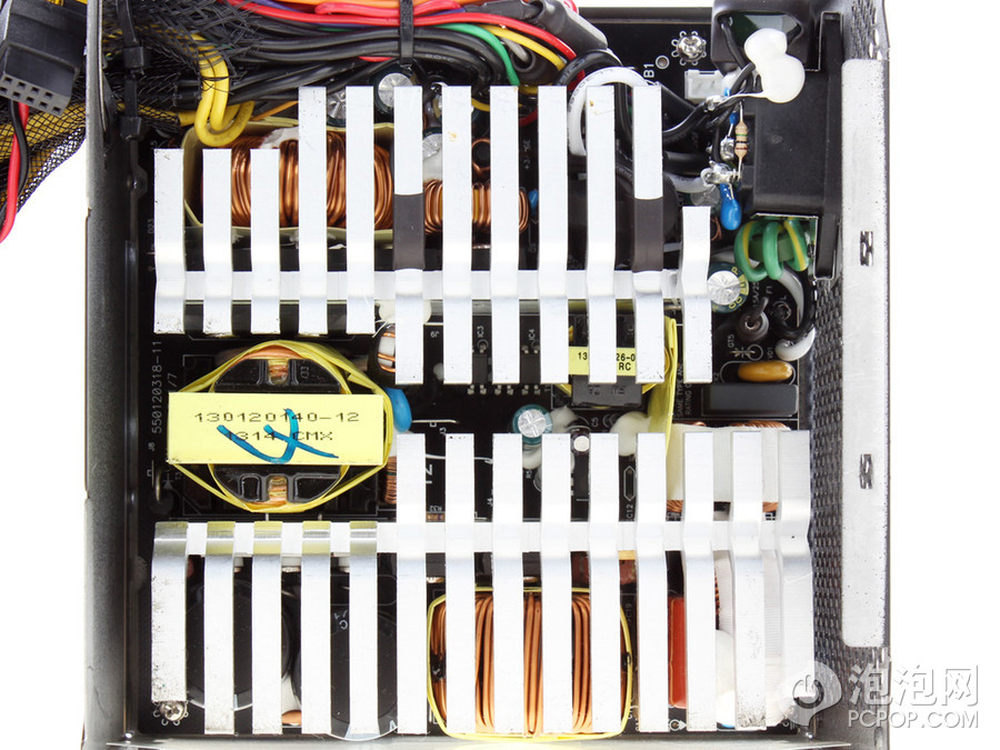

电源采用由CM6806控制的双管正激PWM 主动式PFC电路，二次侧采用肖特基整流，其中3.3V采用单路磁放大。因为益衡散热片的风格，导致我绝大部分功率器件看不到型号，只知道12V的肖特基用了4个PFC的60L60PT，功率余量较大。二次侧滤波电容全部来自TEAPO，而且还有两枚TEAPO的固态电容。
17/19

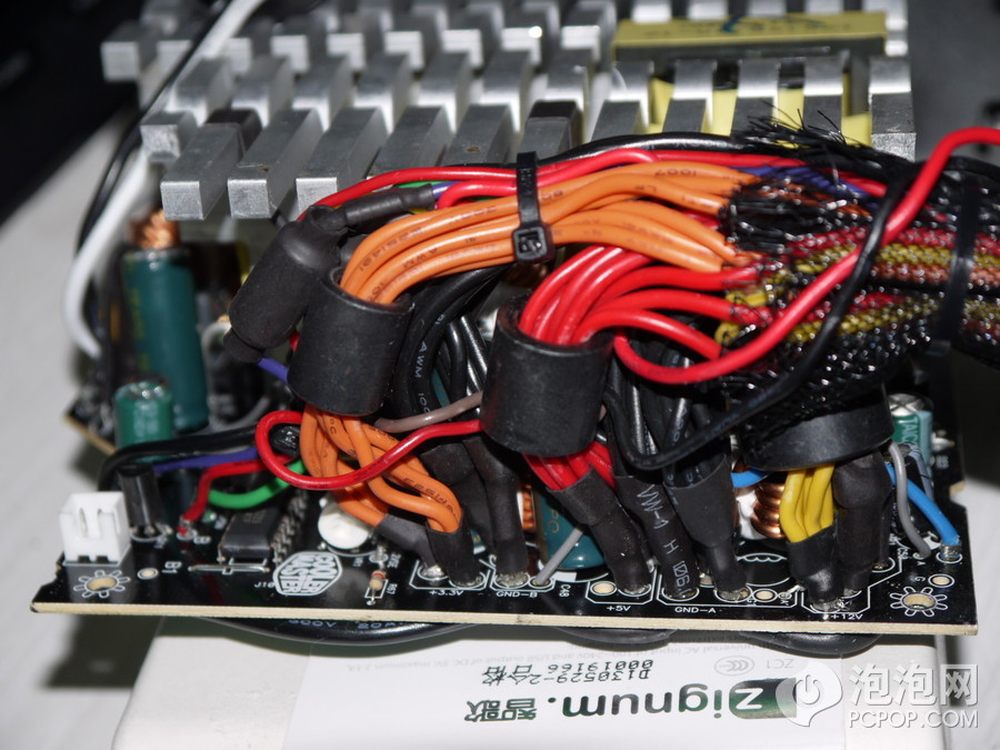

输出侧的线材比较拥挤，不过所有都是先套上热缩管箍了金属环才过的波峰焊，这一点酷冷GX750二代做的很好。
18/19
作为成熟电源是不应该在过流那么大的地方看到飞线的，好像是设计中忘了把二次侧接地后续修补的。估计在量产中就不会看到这三根飞线了。除此之外还有几根铜丝在地线上，为了增加过流能力，手工补锡量也不少。
19/19
酷冷GX系列二代的水准比一代要好不少，从性能到用料上都是如此，只是最后留下一些遗憾，这可能也是换新代工后自然遇到的，相信在量产后都会得到解决。这颗GX750二代给我留下最深的印象就是关机后USB继续充电的功能实现，不但没有改变用户的习惯，也没有多占用主板上USB插孔。目前这款型号价格未知，我只留一个酷冷京东的链接，感兴趣的玩家可以参考这里GX系列价格，个人估计不会超过当前的GX750一代。【酷冷电源京东链接】
