229刀能做成啥样?谷歌Nexus 7二代拆解
1/23

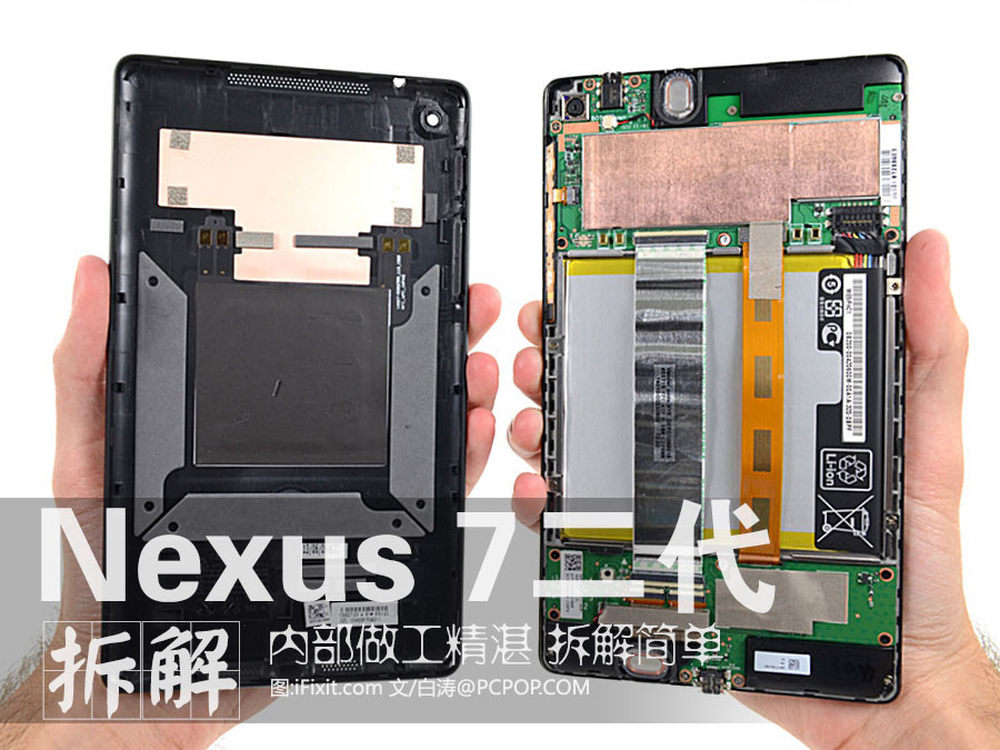

就在谷歌Nexus 7二代将要发售之际，iFixit的拆解室又提前拿到了Nexus 7二代真机并在第一时间做出了拆解文章，小编我也不敢怠慢，马上做出了翻译版本供大家观赏。
本次的Nexus 7二代依旧为华硕代工，都说这次谷歌Nexus 7二代的塑料外壳有所缩水，没有采用一代那样的打孔材质，手感差了好多。但是我们今天看的是机器内部，内部总共究竟如何呢？让我们来看拆解吧。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二
2/23

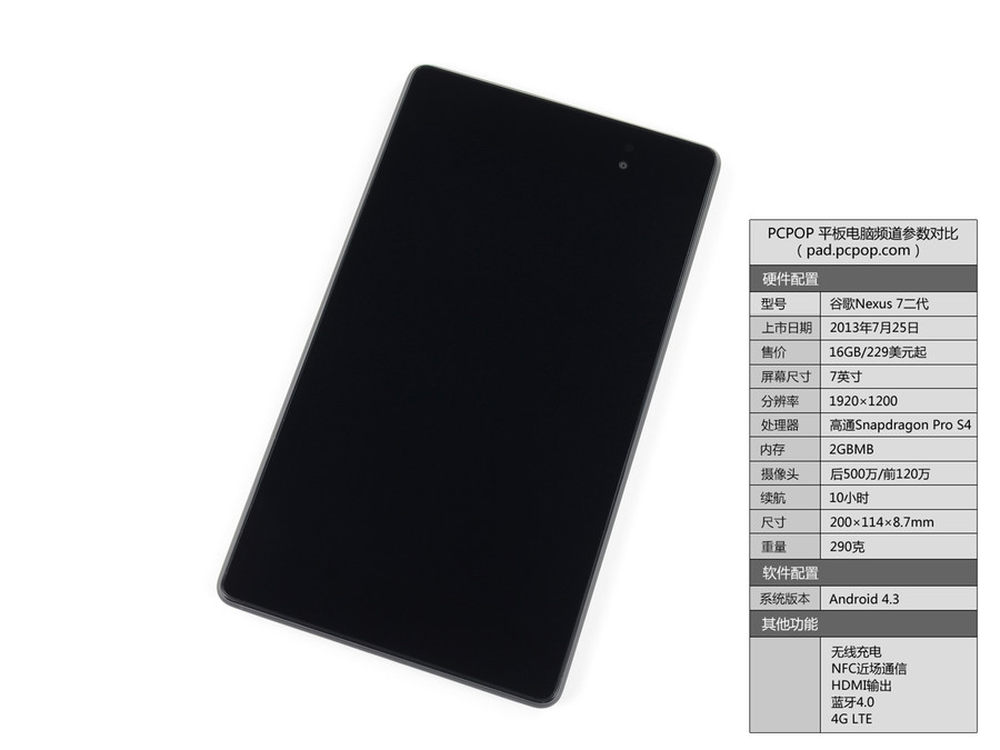

新版Nexus 7采用了1.5GHz的高通骁龙Snapdragon S4 Pro 8064处理器，Adreno 320图形核心，屏幕为7.02英寸1920x1200分辨率，像素密度达到了惊人的323ppi，前后120W像素和500W像素摄像头，电池为3950mAh容量，2GB的系统内存和16GB的内置存储空间，预装Android 4.3系统。新Nexus 7还支持NFC、无线充电、蓝牙4.0、4G LTE、HDMI高清视频输出。售价229美元起售，容量版本有16GB/32GB两种。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
4/23

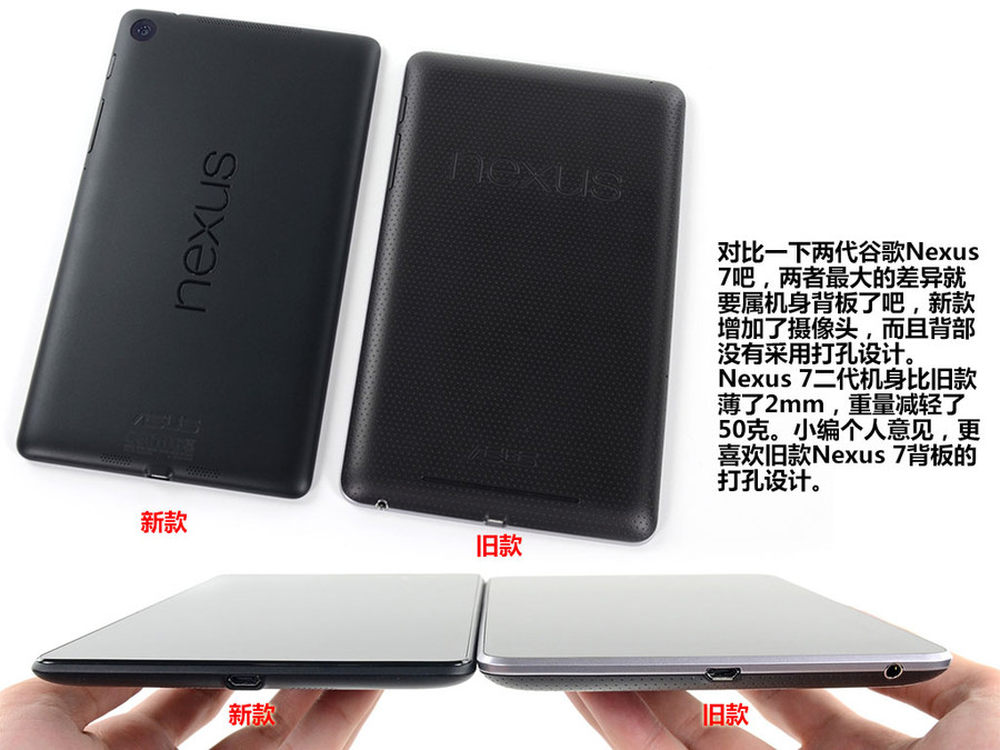

对比一下两代谷歌Nexus 7吧，两者最大的差异就要属机身背板了吧，新款增加了摄像头，而且背部没有采用打孔设计。Nexus 7二代机身比旧款薄了2mm，重量减轻了50克。小编个人意见，更喜欢旧款Nexus 7背板的打孔设计。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
5/23

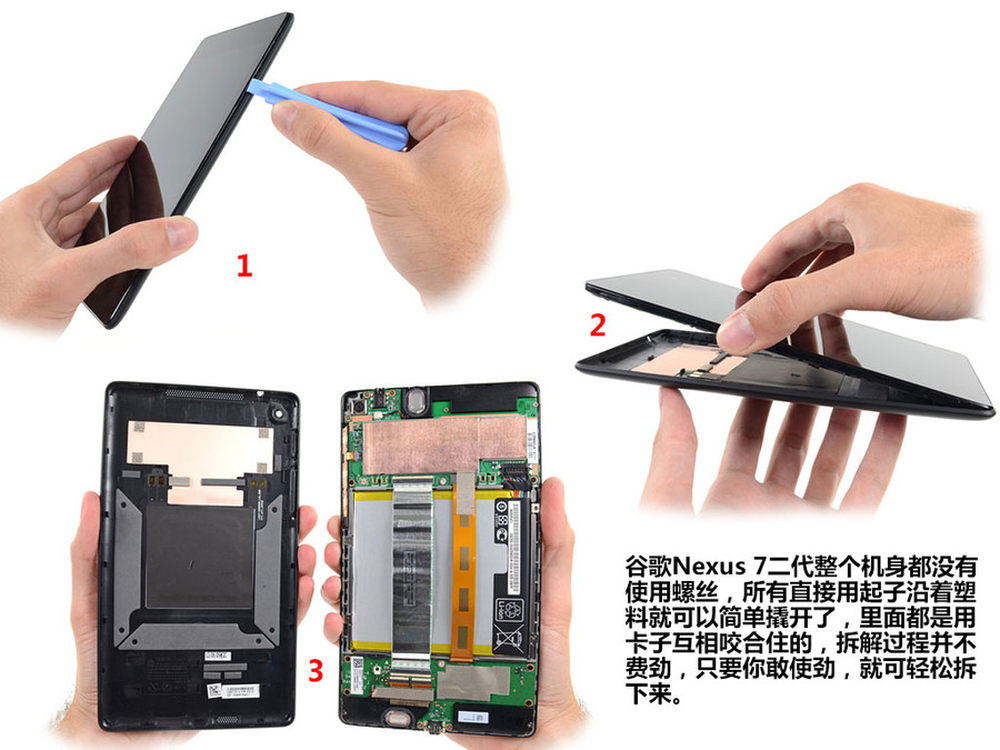

谷歌Nexus 7二代整个机身都没有使用螺丝，所有直接用起子沿着塑料就可以简单撬开了，里面都是用卡子互相咬合住的，拆解过程并不费劲，只要你敢使劲，就可轻松拆下来。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
6/23

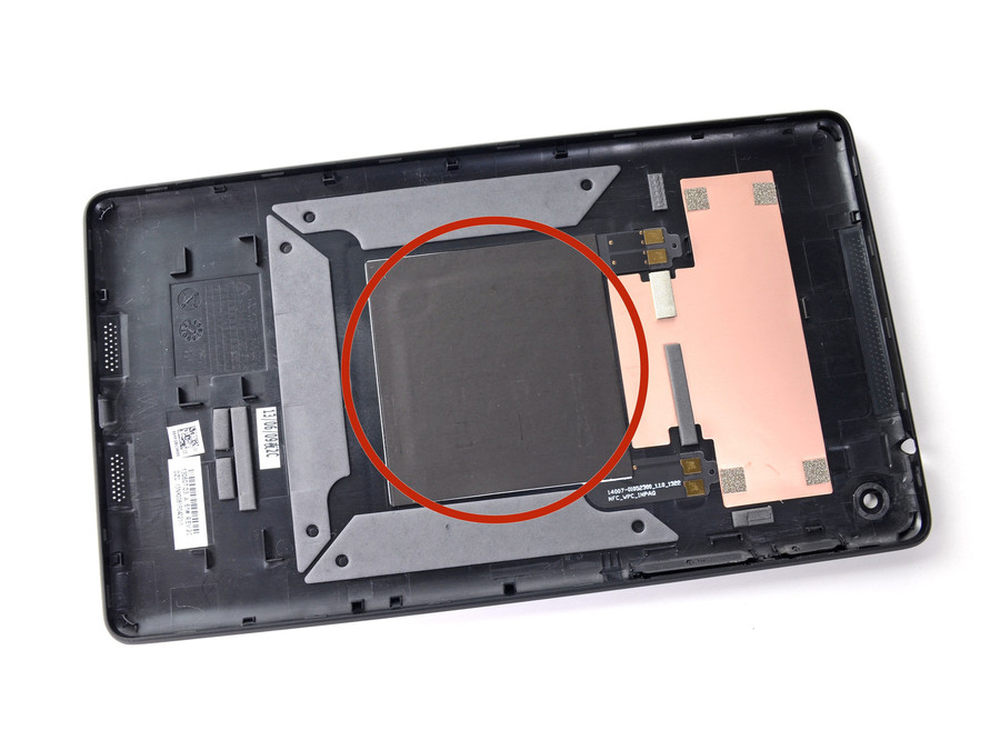

在拆开背板之后，后塑料盖引起了我们的关注，想知道红圈里面是什么吗？赶紧看下一页。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
7/23

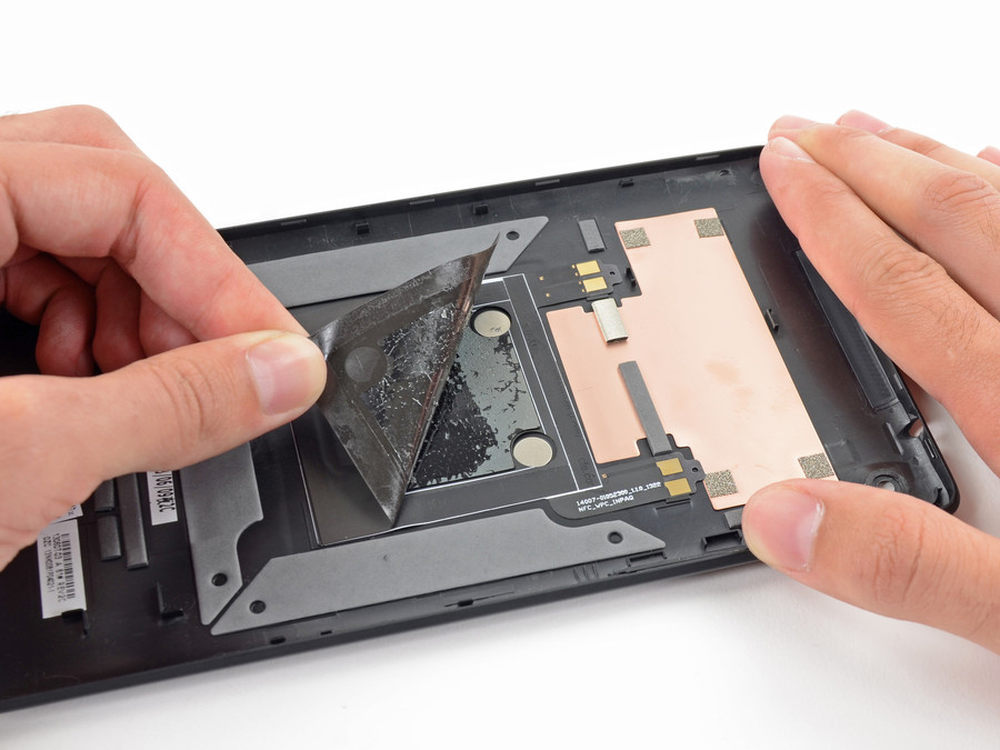

发现这是一块黑色胶布，揭开之后里面可是大有文章啊。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
8/23

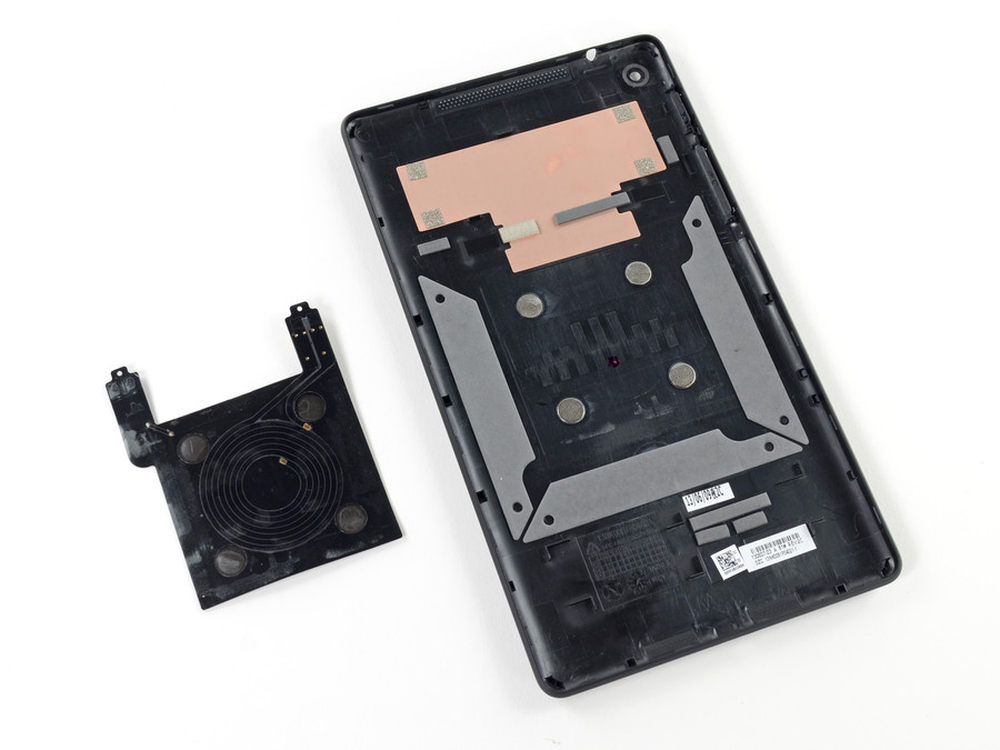

揭开胶布之后，我们能看到是无线充电模块，位于无线充电模块和塑料背板中间的部分（没有拆卸下来的部分）是NFC近场通信模块。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
9/23

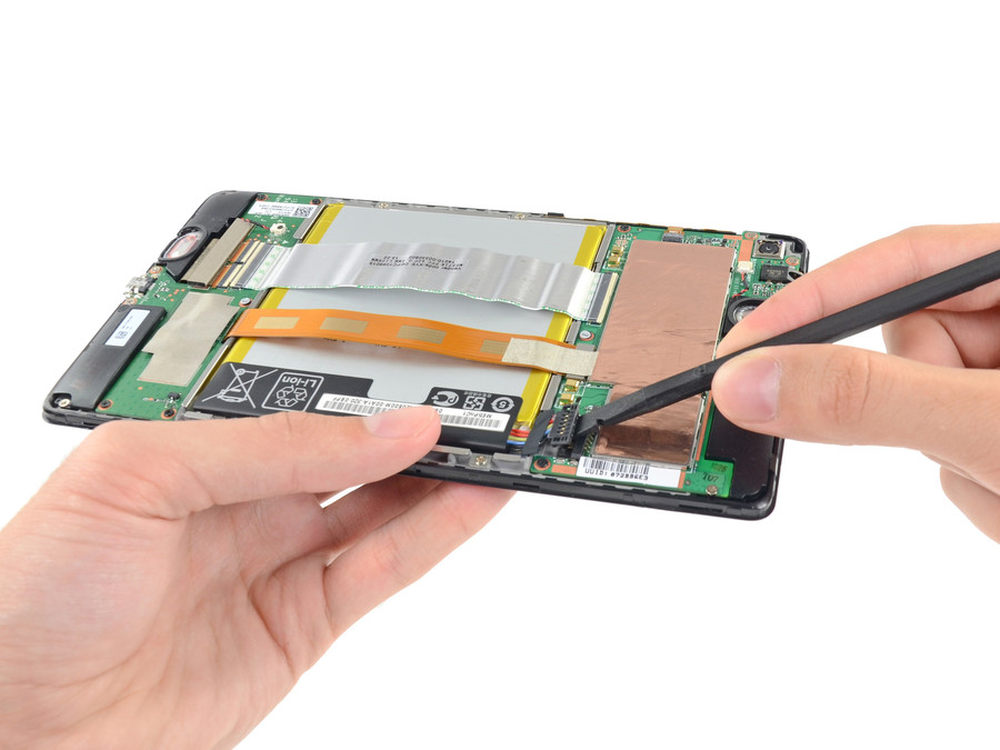

下一步工作就是拆除主板上面的电池模块，电池和主板之间采用了跳线链接，拆除时请注意。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
10/23

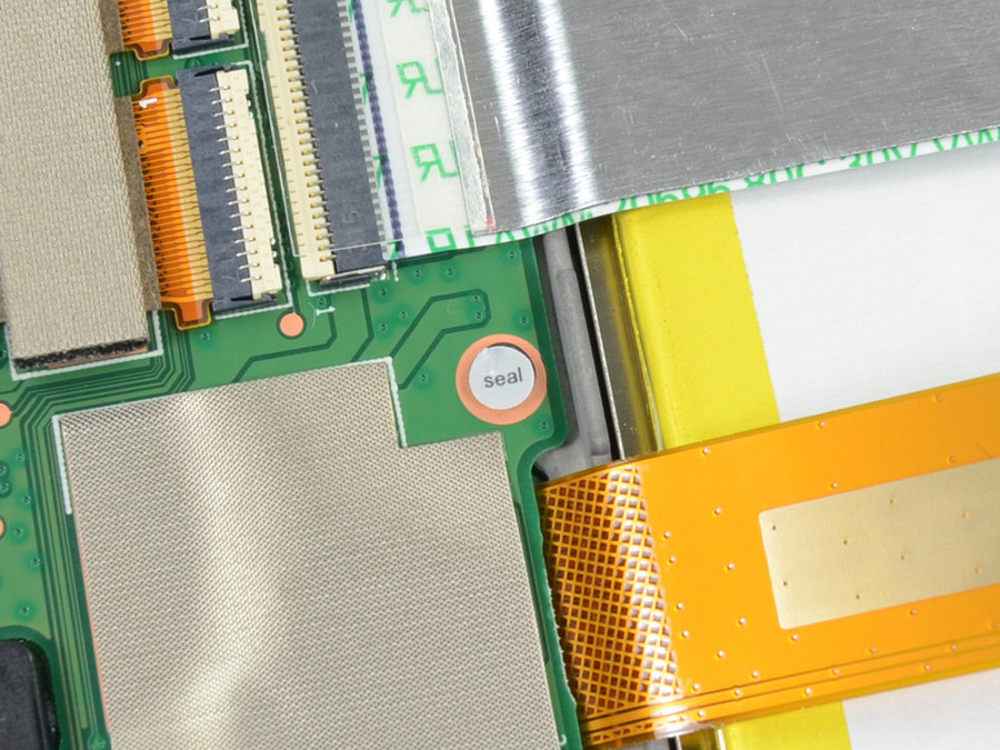

“Seal”密封贴纸贴在了主板的螺丝上面，提示大家一旦揭开就将失去华硕提供的质保，大家在拆除时一定要考虑清楚啊。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
11/23

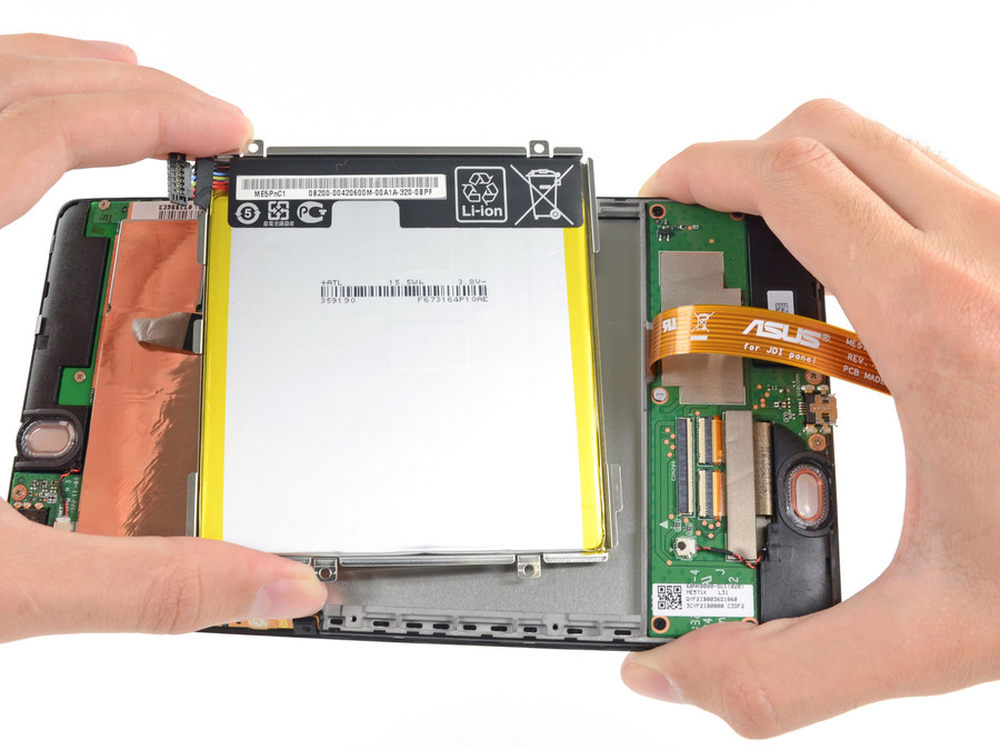

拧掉两颗螺丝，拆除与主板之间的掉线之后，硬性固定就没有了，不过电池模块的背部采用了大量粘合剂，拆除的时候比较费劲啊！
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
12/23

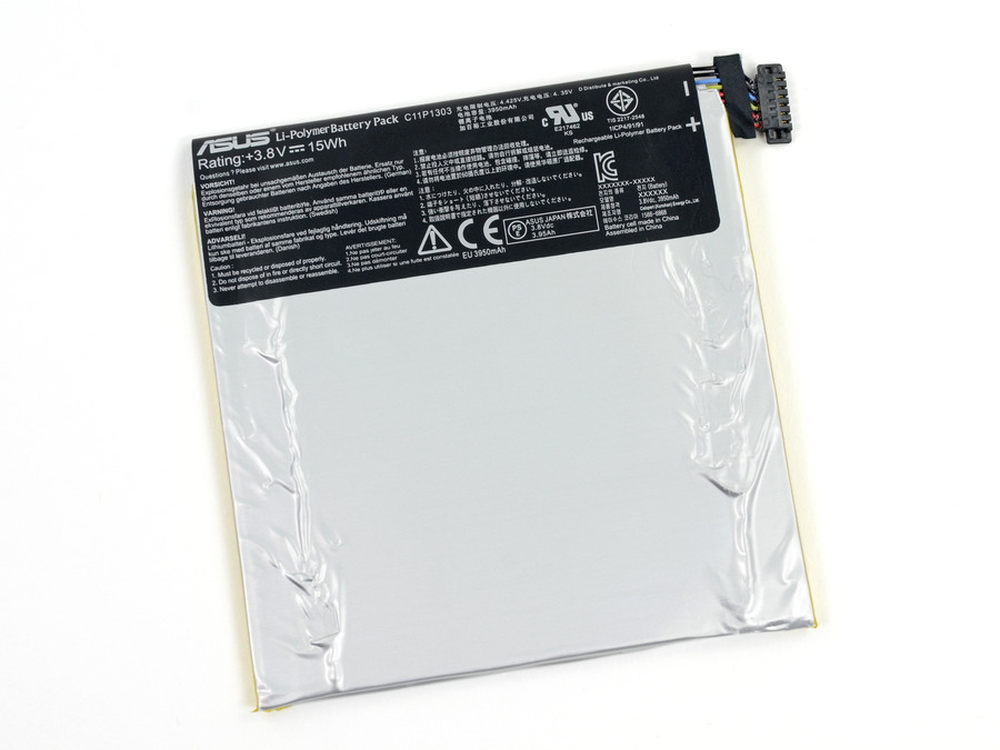

Nexus 7二代电池的额定电压为3.8V，15Wh，3950mAh，比上一代Nexus 7的4326mAh有所减少。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
13/23

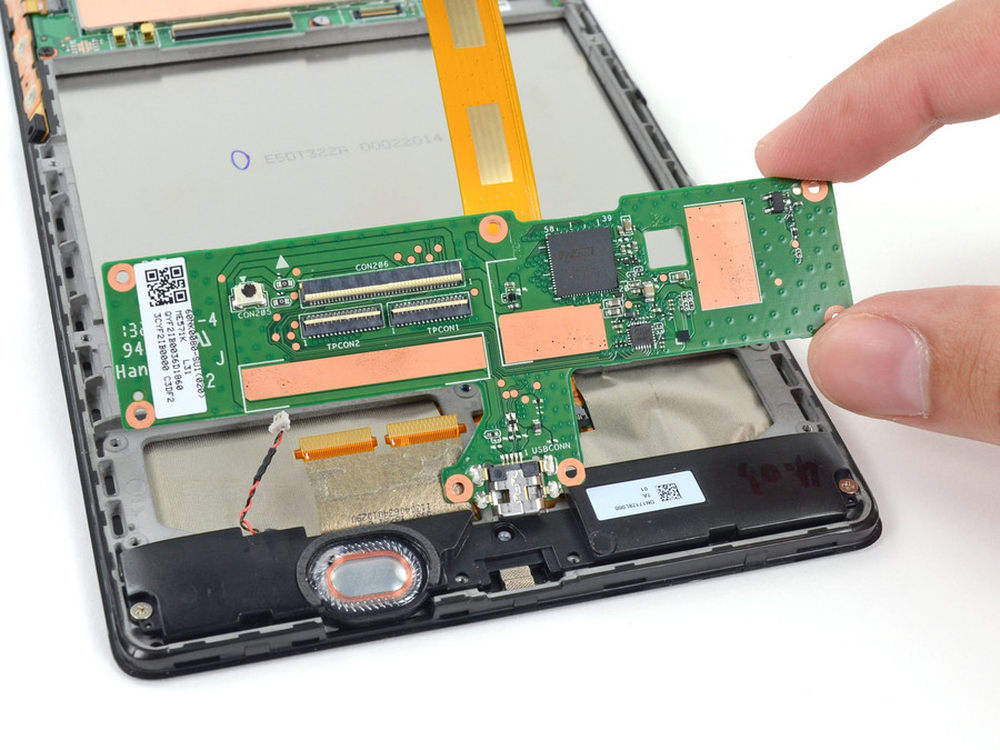

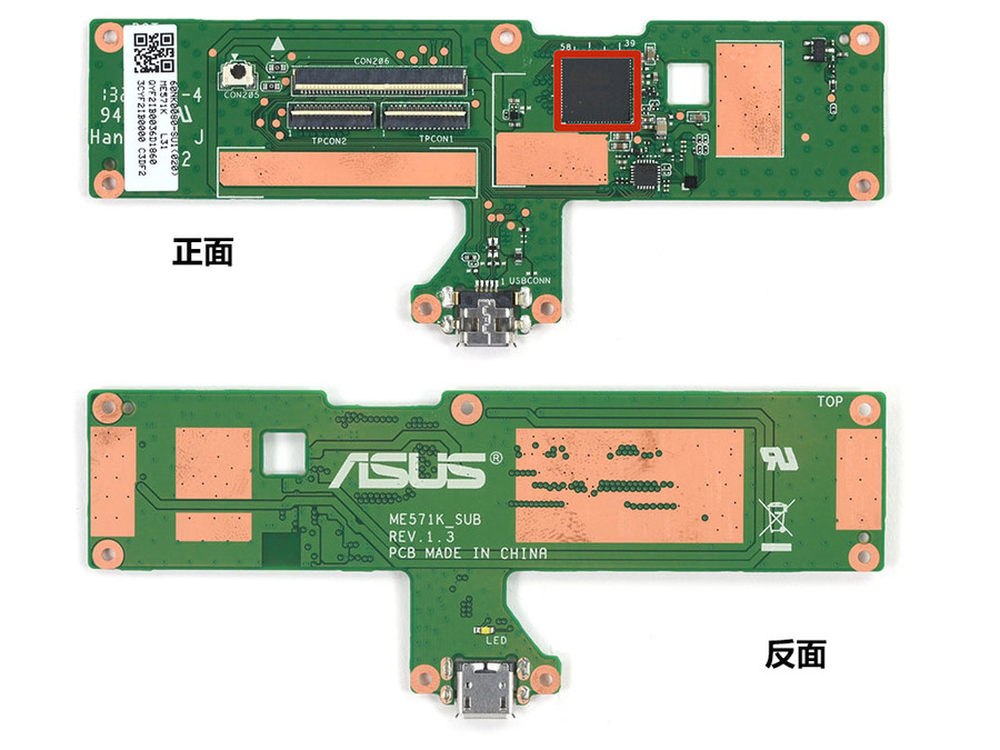

下面拆除位于机身底部的主板，这块小主板上共有7个螺丝固定，最下方是micro-USB接口。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
14/23
在这块主板上有一颗ELAN eKTH325BAWS芯片，我们推测是电容触控屏幕的控制IC。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
15/23

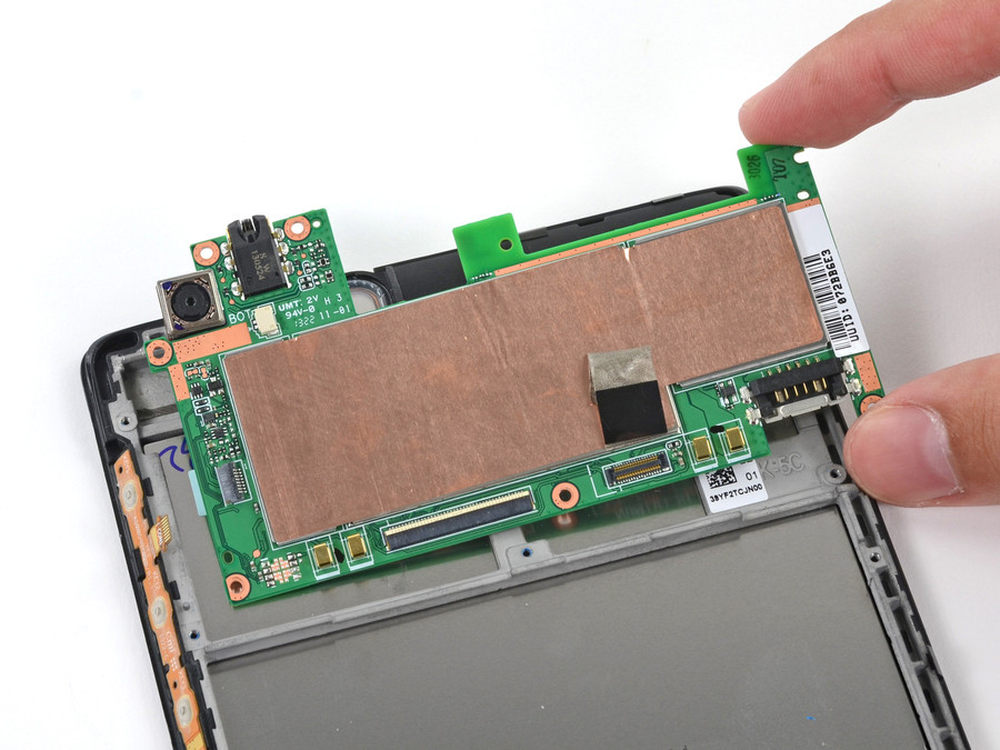

位于平板的上方就是Nexus 7二代最主要的那块主板了，大部分的核心芯片全部在这上面，同时上面也集成了许多零部件。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
16/23

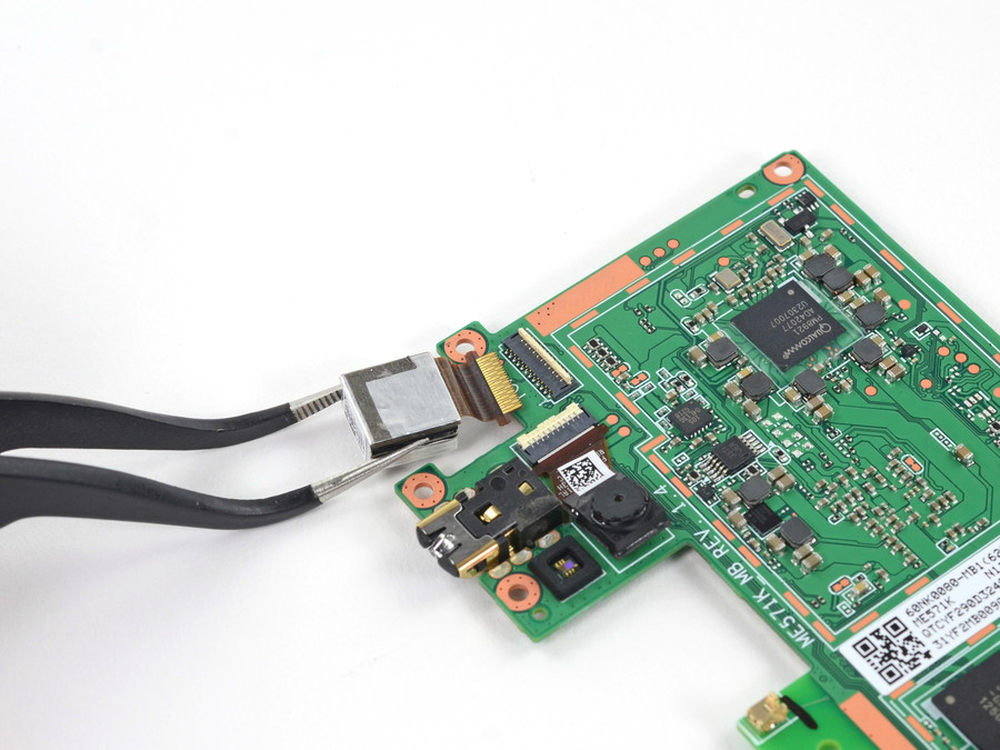

首先在主板上看到的就是这颗背置摄像头了，500万像素，支持自动对焦。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
17/23

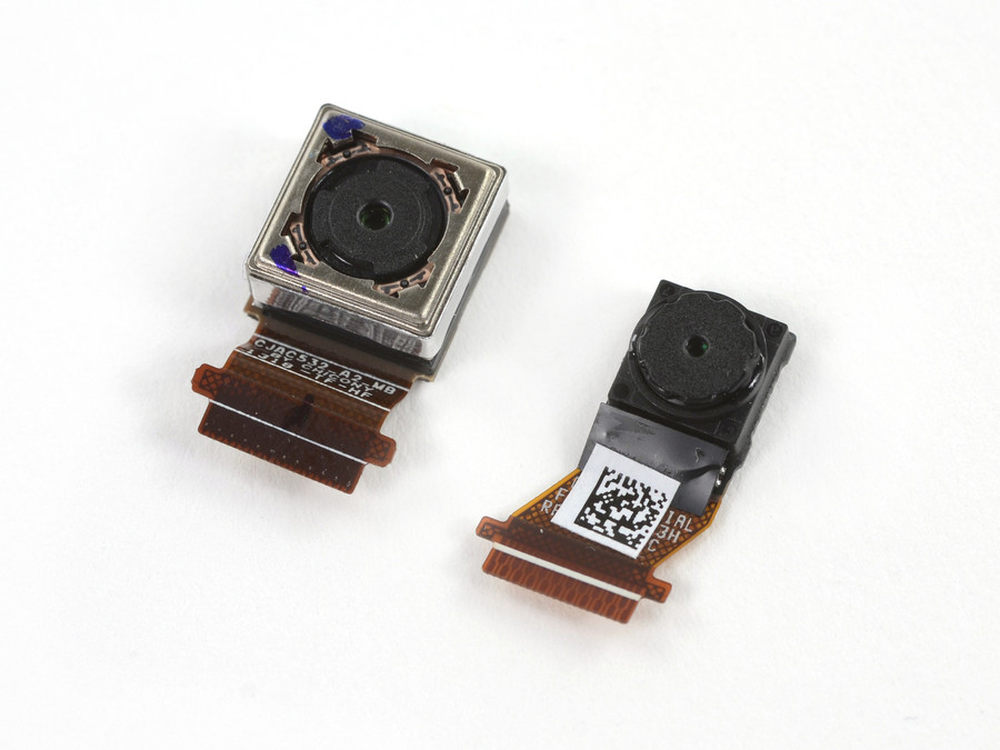

Nexus 7二代前后置摄像头模块特写。前120万像素，后500万像素。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
18/23
由于这部分都是介绍芯片的，所以笔者就直接引用网络整理的介绍了：

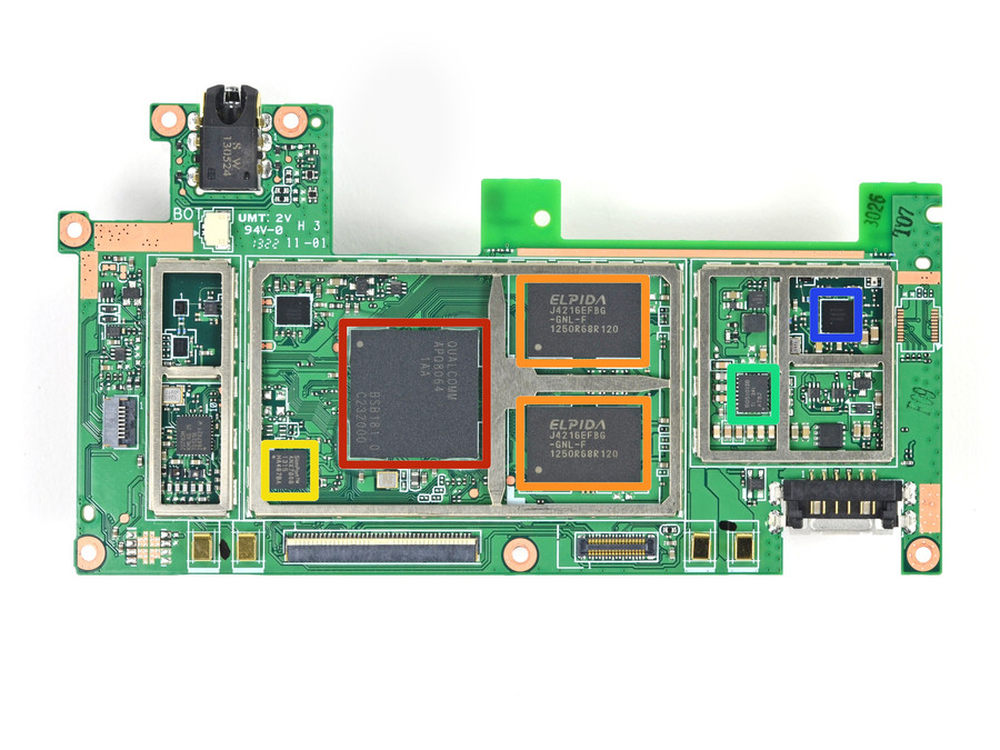

主要主板上排列的零部件细节，每个零部件组块采用模块化分区设计，之间间隔有金属框架，防止不同模块之间相互干扰。其中，红色为高通APQ8064 Snapdragon S4 Pro四核处理器；橙色为尔必达 4216EFBG 512MB DDR3L SDRAM内存颗粒，有四颗共2GB（前后分别两颗）；黄色为Analogix ANX7808发射器；绿色为德州仪器生产的BQ51013B感应充电控制器；蓝色为高通Atheros公司提供的WCN3660无线控制模块，支持WLAN a/b/g/n，蓝牙4.0（BR / EDR BLE）和FM收音机功能。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
20/23

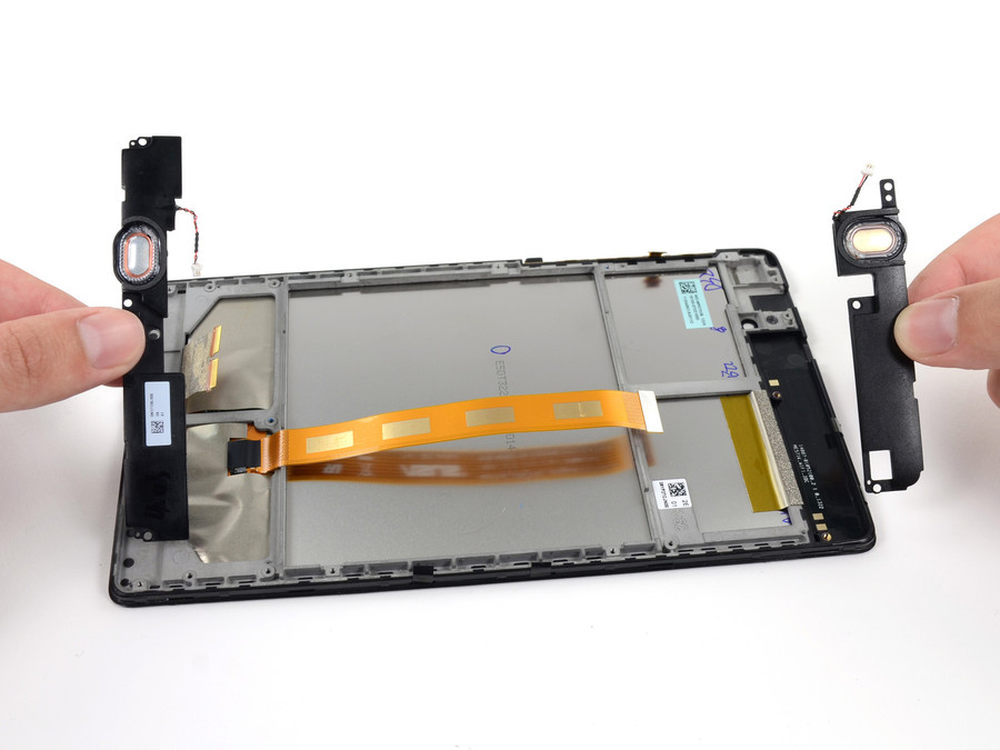

拿掉最上面的主板，下面就是拆除位于机身顶部和底部的外放喇叭了。新一代的Nexus 7采用了双喇叭设置，能够提供优异的立体声外放效果，不过这样做也牺牲了很多Nexus 7的内部空间。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
21/23

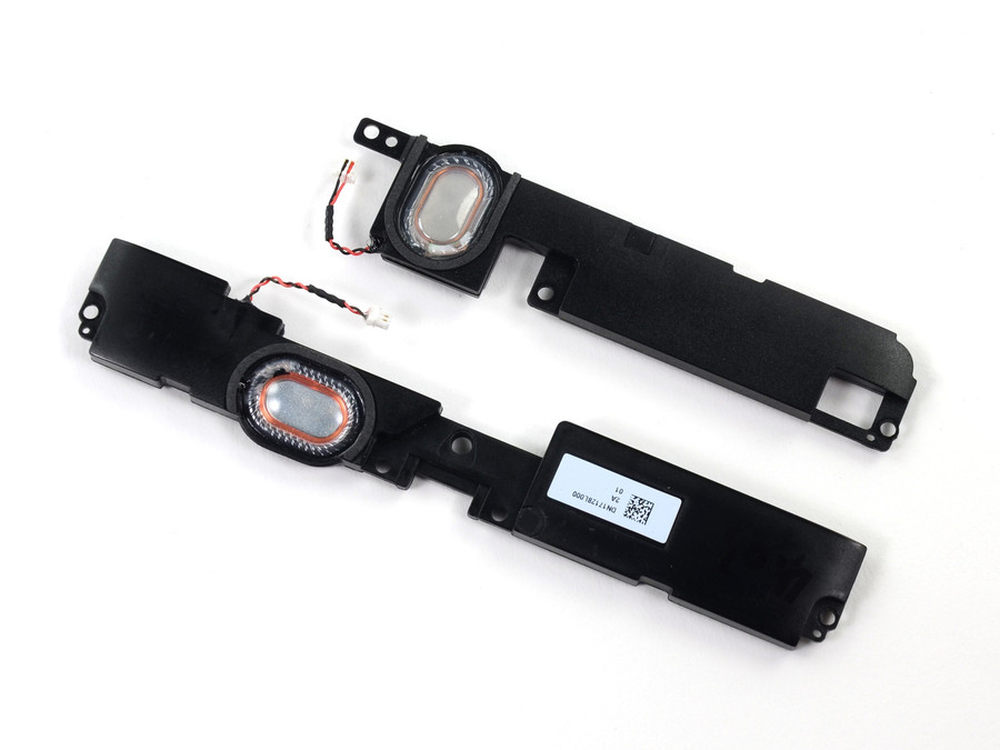

外放喇叭特写。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
22/23

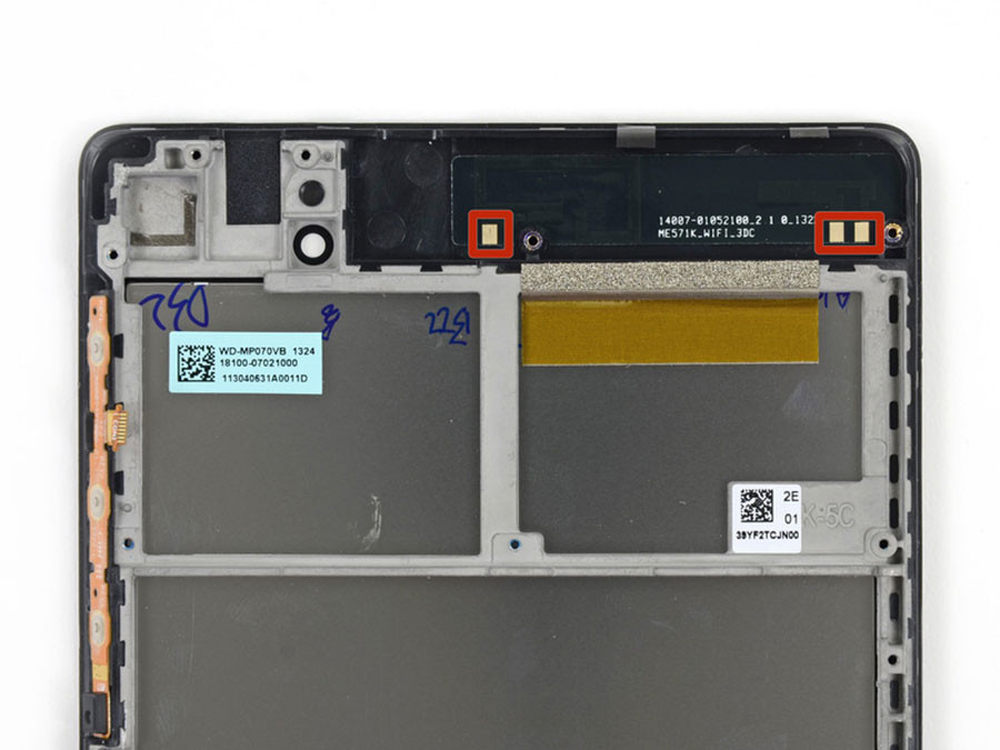

图中红圈处为金属触点式Wifi天线，这样能够加强Wifi接受信号强度。
相关购买推荐：
拆机工具天猫购买链接（选择标配套餐38元档）
Nexus 7二代淘宝购买链接
23/23

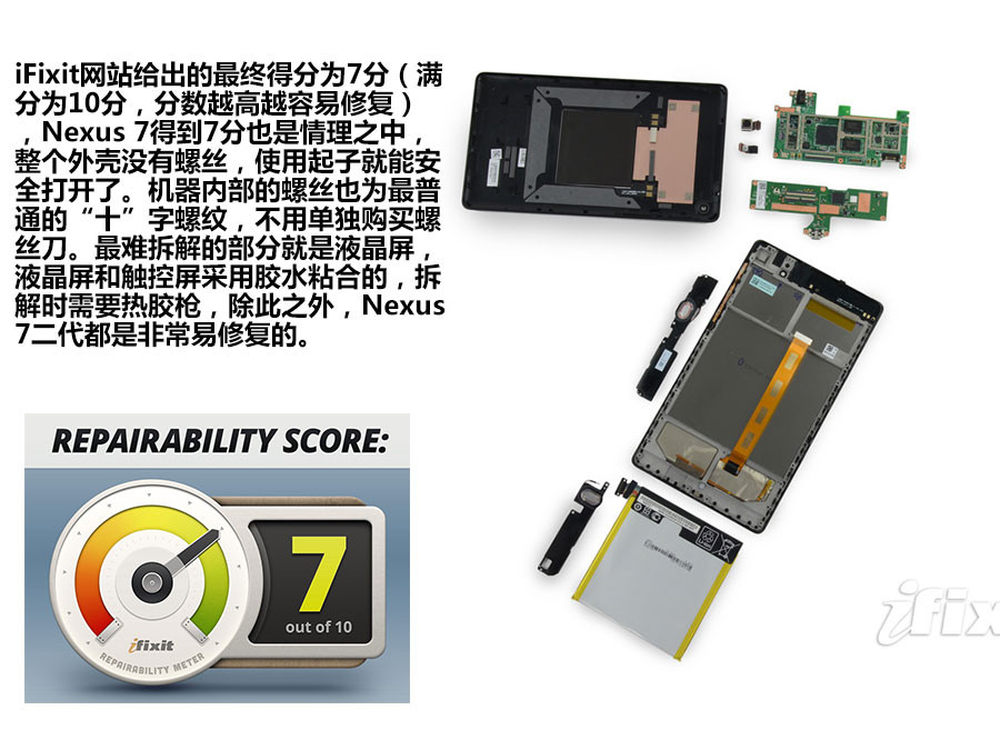

iFixit网站给出的最终得分为7分（满分为10分，分数越高越容易修复），Nexus 7得到7分也是情理之中，整个外壳没有螺丝，使用起子就能安全打开了。机器内部的螺丝也为最普通的“十”字螺纹，不用单独购买螺丝刀。最难拆解的部分就是液晶屏，液晶屏和触控屏采用胶水粘合的，拆解时需要热胶枪，除此之外，Nexus 7二代都是非常易修复的。
