MOD初级教程之迎广小机箱的改线之路
1/29
泡泡网机箱频道7月30日 大家好欢迎观看这期的MOD初级教程，这篇教程算是对前面几篇的一个小小的汇总，前面几篇只是做一个示范，这期将有成品出炉！这期的侧重点还是从改线的角度出发，因为这方面的改造算是极为简单的，不用对机箱结构动刀，实现起来也较为简单，废话不多说下面我们开始吧。
2/29
本期改造对象是迎广的H-Frame mini机箱，在它刚刚上市的时候笔者就对这款机箱十分迷恋，当拿到实物的时候更是深深的被这款机箱优秀的工业设计及做工所震撼！
对于这款机箱的用途网友们也持有各自的想法，而更多表达了这款机箱只是一个“花瓶”。（不管什么地方总是有灰尘，对于这种半开放式的机箱，如果不定期清理会变惨不忍睹）

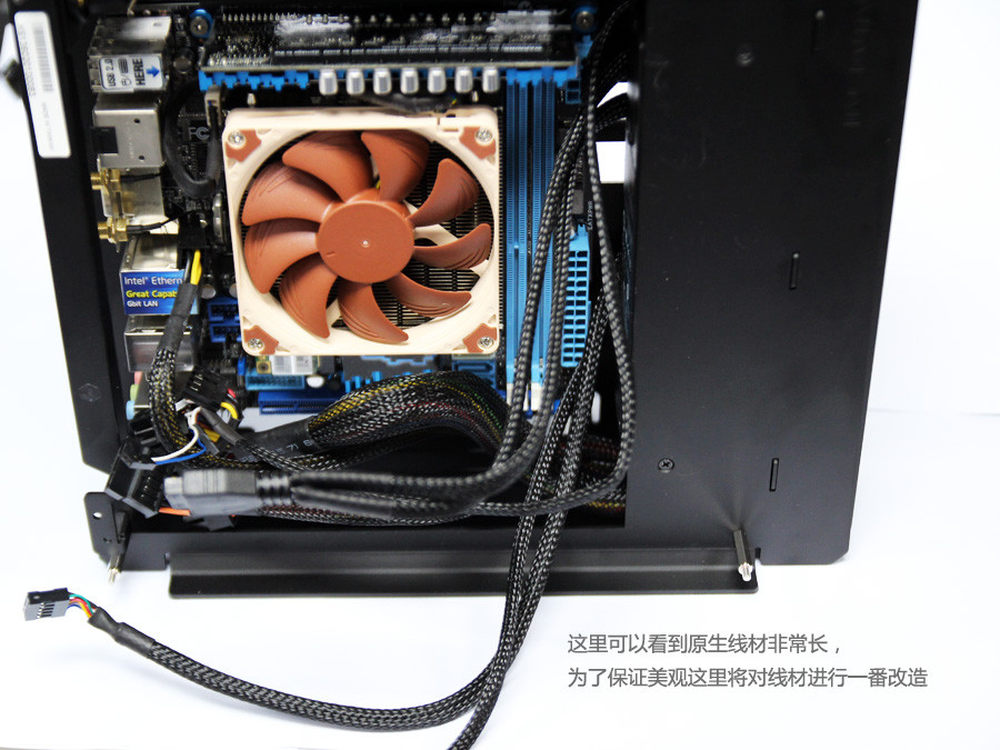

收到这款迎广这款机箱的时候笔者迫不及待的将主板装上，在装主板的过程中发现主板安装较困难，原生线材较长，装上之后极不和谐，既然这是一款全侧透的机箱，这种线材杂乱的情况就不可能让它出现，线材必须要改！下面介绍下这次改造的工具及材料。
【改造所需工具】
剪刀
剥线钳
压线钳
烙铁
热风枪/打火机也行
螺丝刀
【改造所需材料】
端子若干
接线头（24pin、cpu 4pin、硬盘5pin）
热缩管若干
白色18AWG电子线若干
沉头内六角螺丝若干
蓝色LED灯条一根
以下是线材端子的购买地址：
母孔端子
之前笔者有写过有关制作线材方面的教程，有兴趣的玩家请移步这里。
12/29

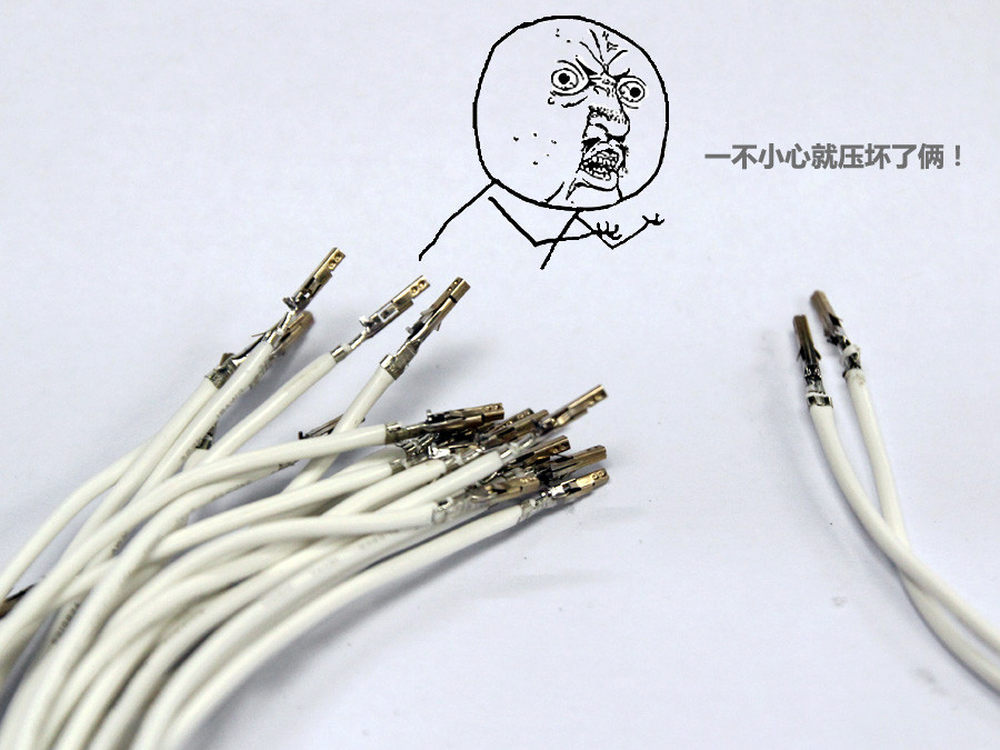

压线的时候和同事聊了几句这不压废了两根……
13/29

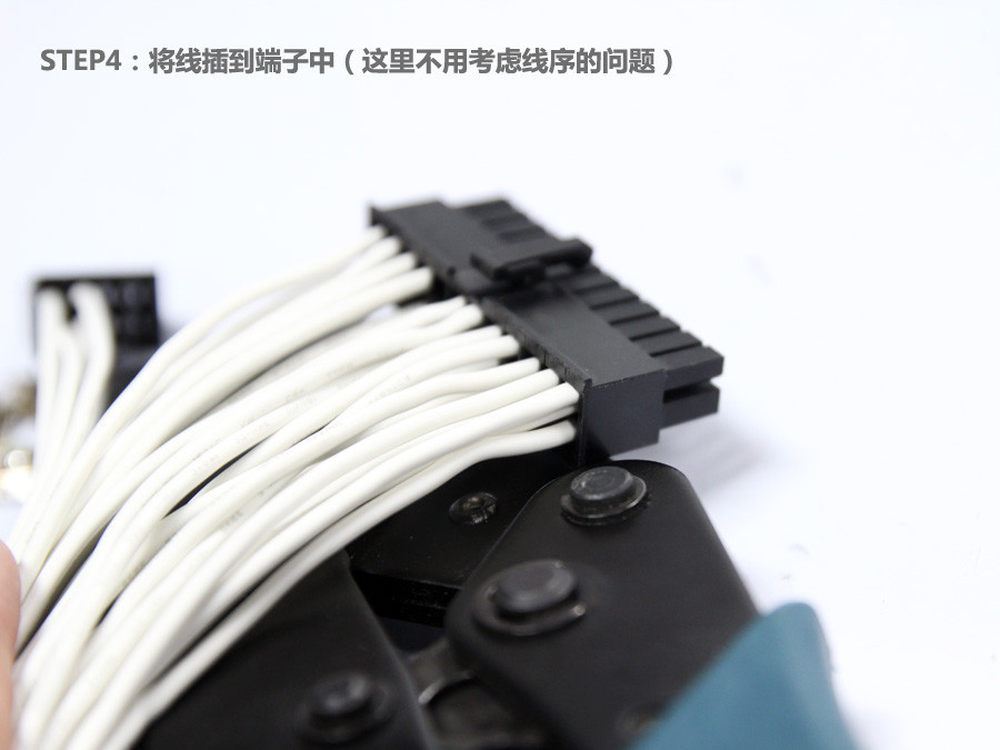

第四步将压好的线插到接线头上
14/29

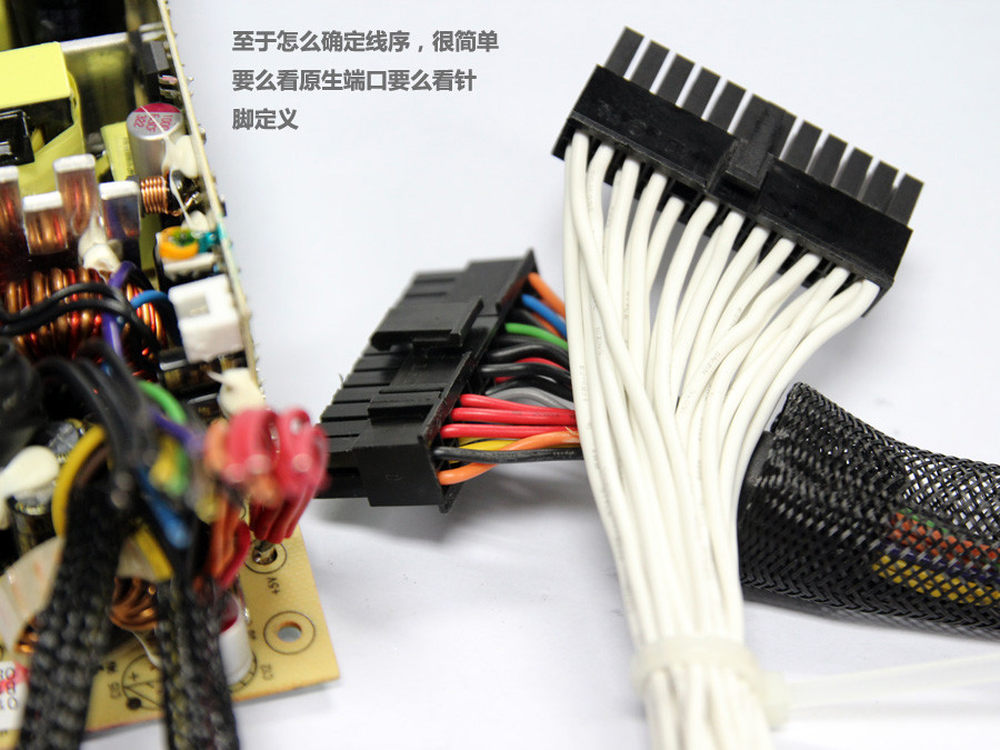

接下来就是将做好的线材嫁接到电源上，至于怎么接线，可以参考剪下来的接线头，或者参考针脚定义。
15/29

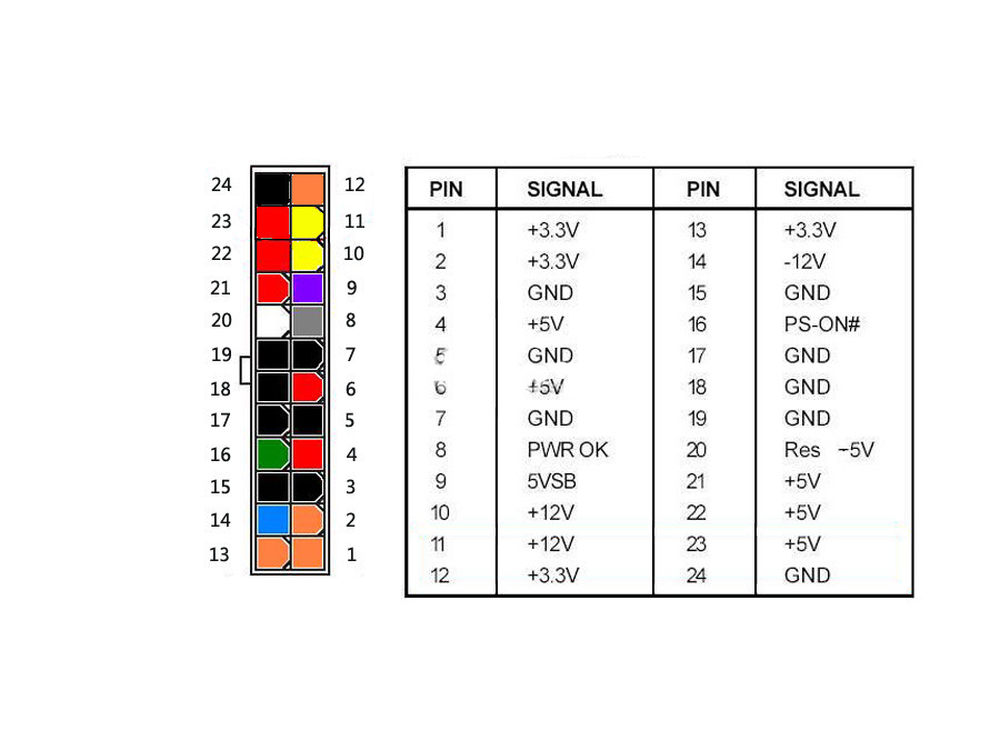

24pin接头针脚定义，不知道那个是几号脚？不要担心，接线头上都有标识。
16/29

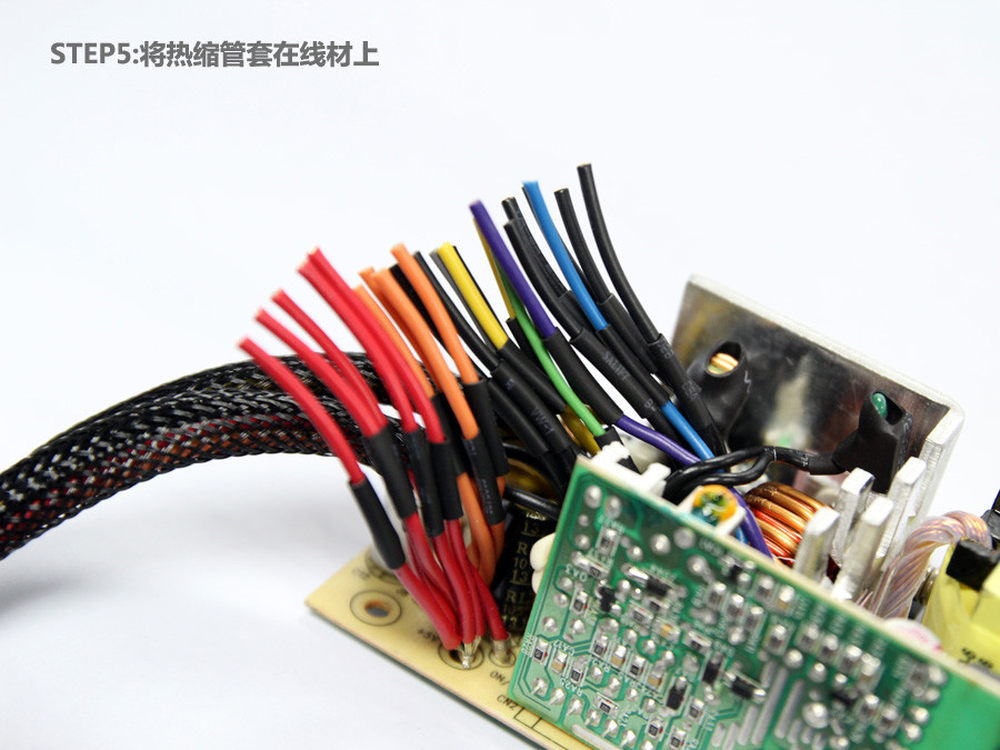

为了防止忘记套热缩管，在焊接前我们首先将热缩管套在电子线上，热缩管尽量放在电子线根部位置，防止在焊接的过程中焊接产生的热量使热缩管收缩。
17/29

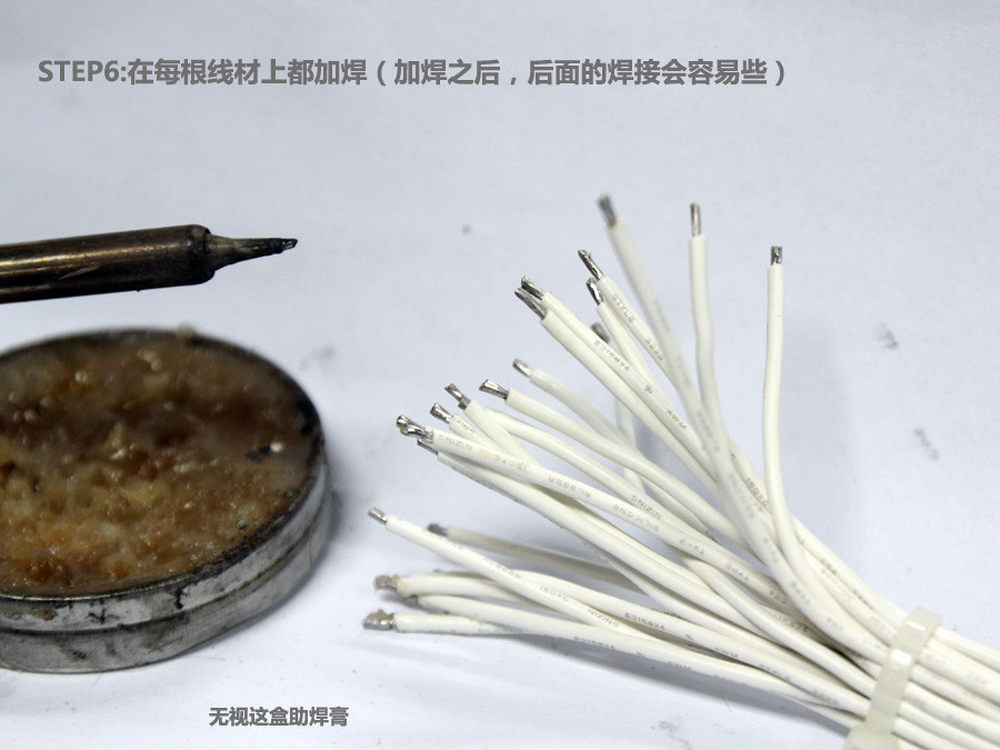

每根电子线上都上上焊，电源端上电子线亦是如此。
18/29

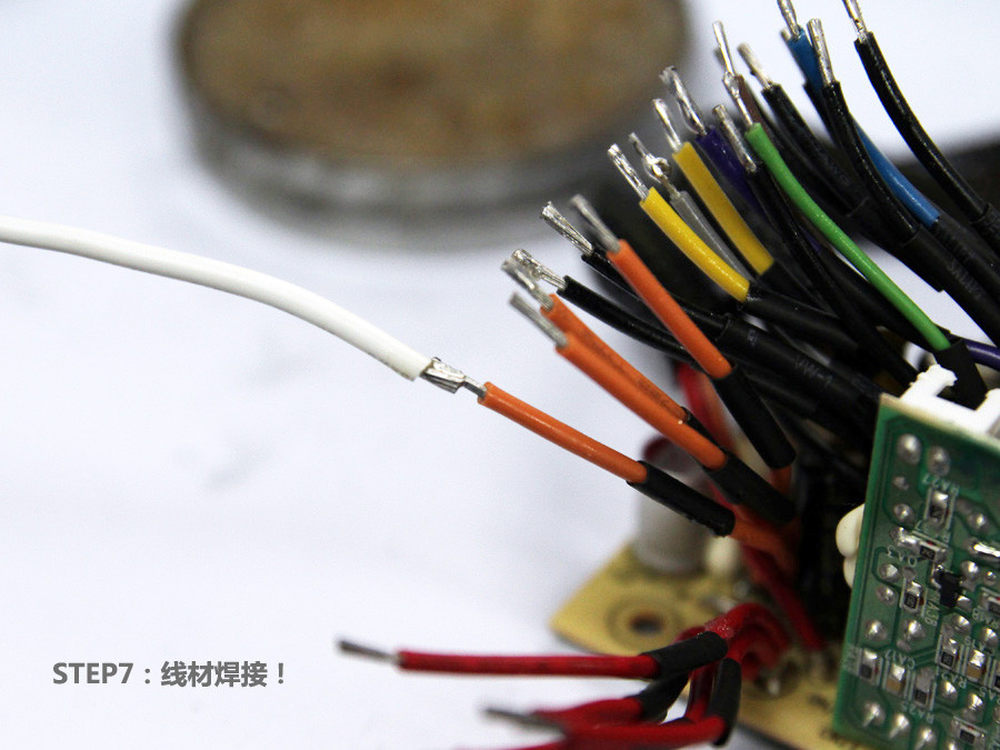

电子线上都上上焊后，两个线之间的连接就非常容易了，只需烙铁轻轻的点下即可。
19/29

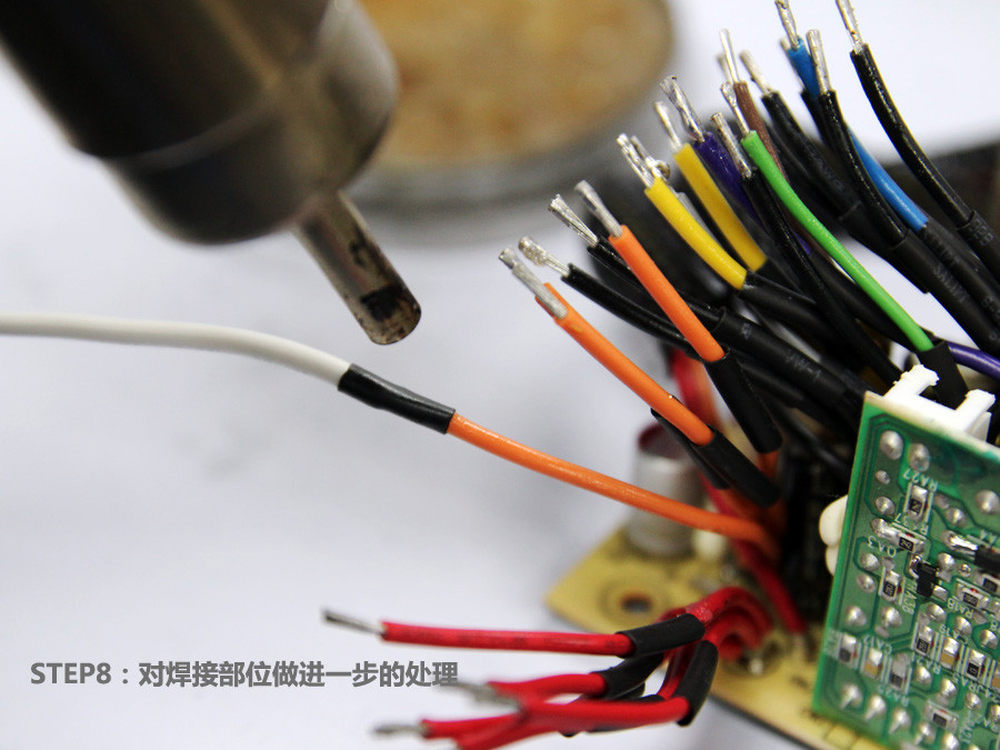

连接完毕之后别忘记套上热缩管，然后用热风枪或者打火机加热热缩管使其收缩。
20/29

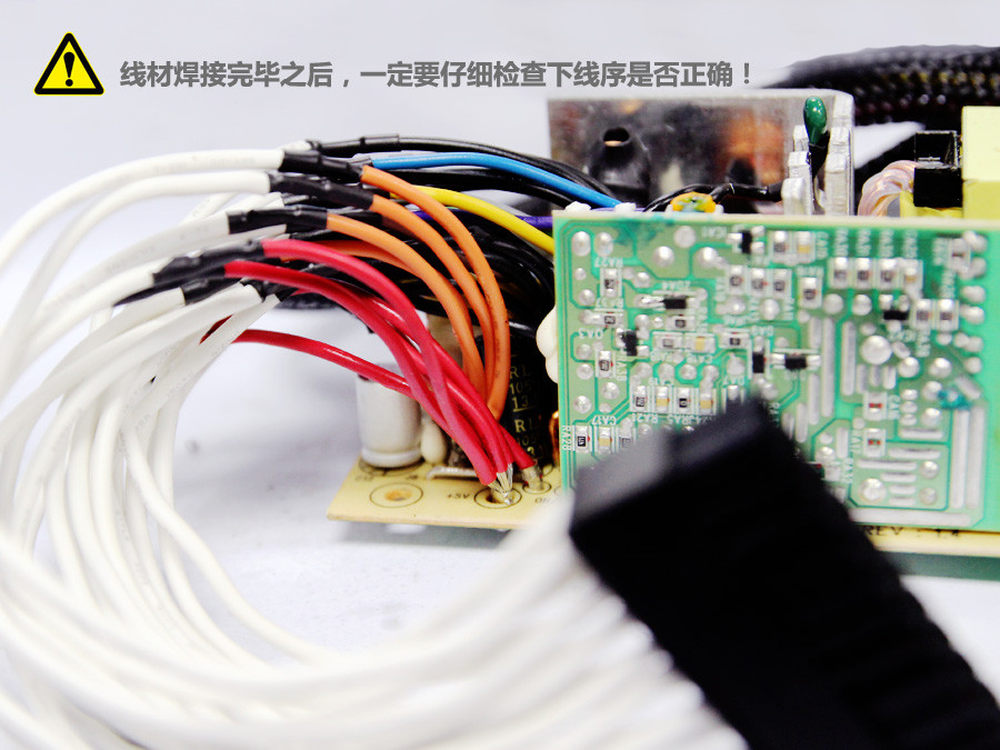

到这里线材差不多换好了，cpu 4pin，硬盘5pin线的连接方法都一样，连接完毕之后一定要仔细检查下线序。检查这一步极为重要，线接错了轻则导致电脑无法开机重则导致损毁硬件。
21/29

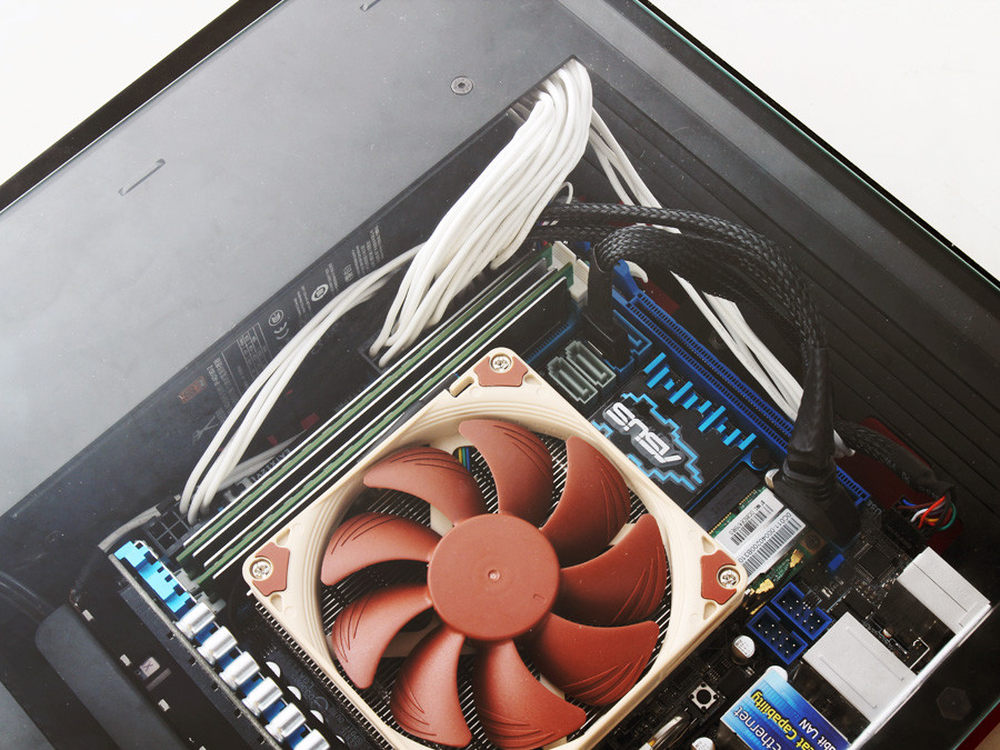

电源改好了接下来就是将配件一一装回机箱即可，安装过程这里就不放出了，直接上成品图。
22/29

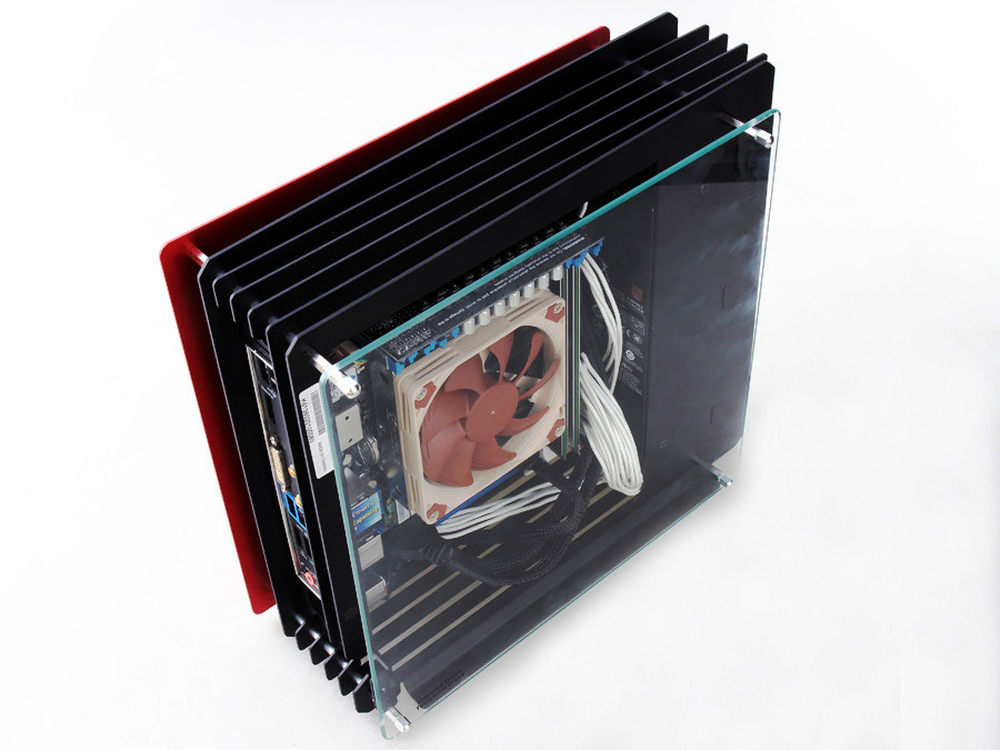

H-Frame mini
23/29

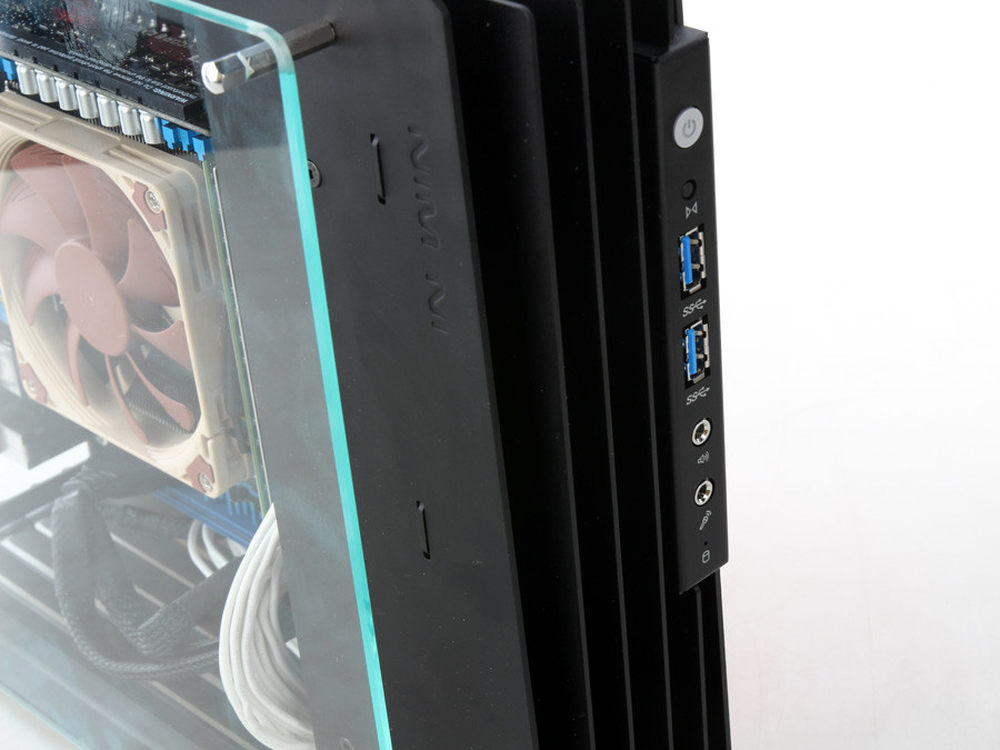

机箱上原配十字螺丝都被笔者换成了内六角沉头螺丝。仔细一看感觉蓝色的垫圈有点不搭。
注意，PC机箱上普遍使用的都是3mm的螺丝（M3=3mm、M4=4mm以此类推），上图这种螺丝比较适合铝制机箱，固定主板同样也可以使用这种螺丝。
以下是螺丝的购买地址：
彩色铝合金沉头垫圈
12.9级M3沉头内六角螺丝
24/29

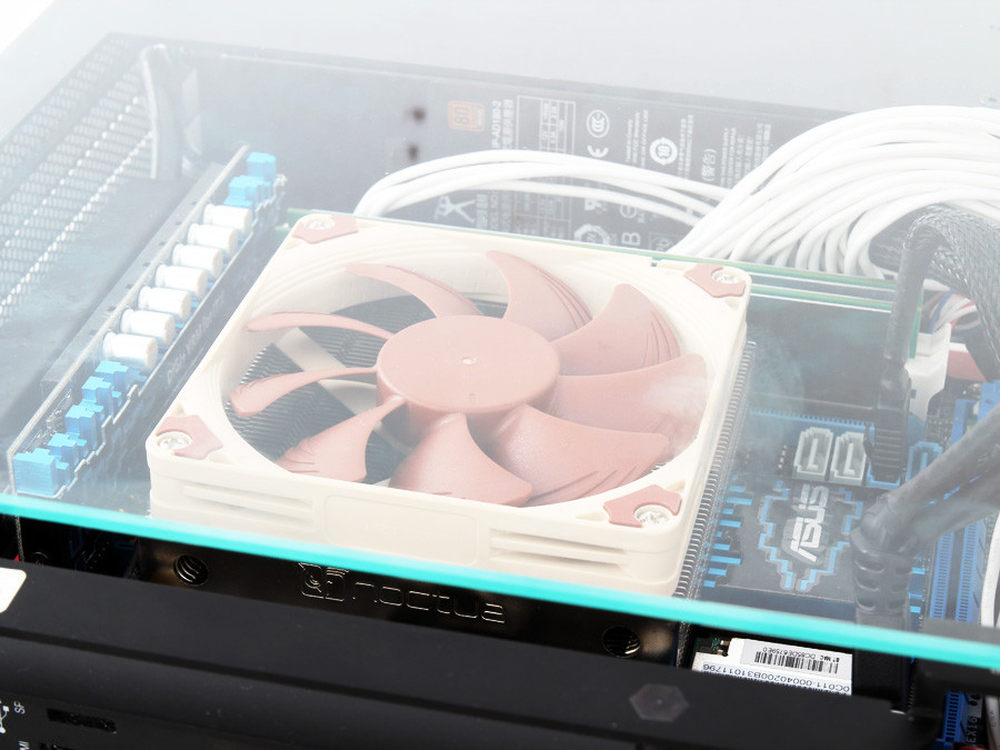

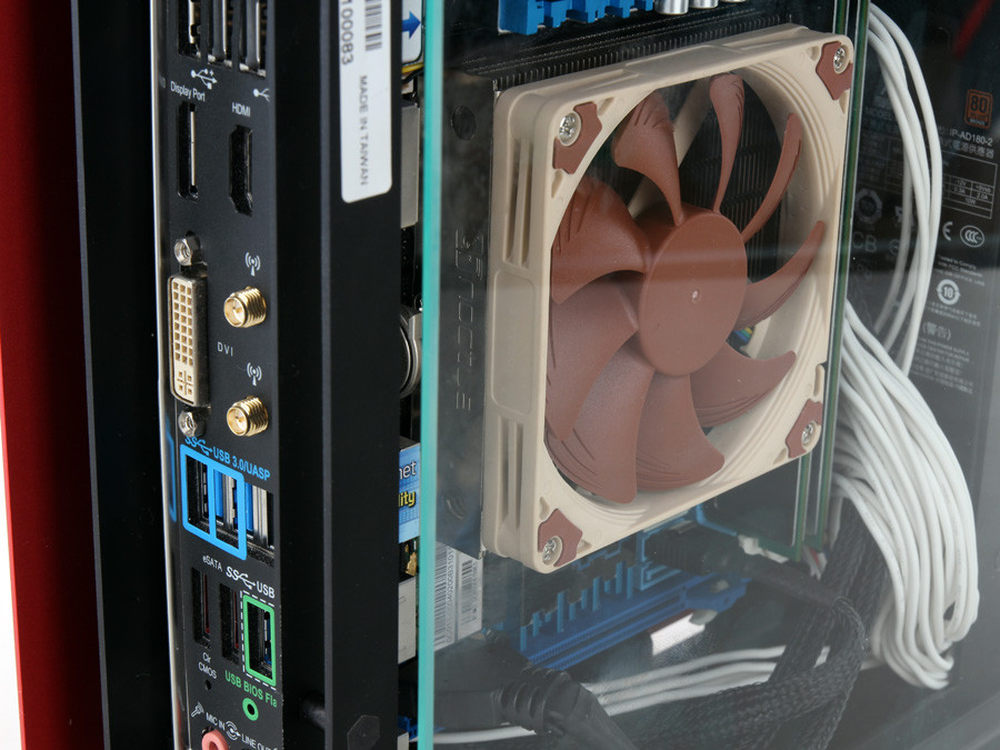

侧板采用钢化玻璃，强度、耐磨性都要比亚克力板好，但是极易留下指纹。
25/29
H-Frame mini
26/29
H-Frame mini
27/29

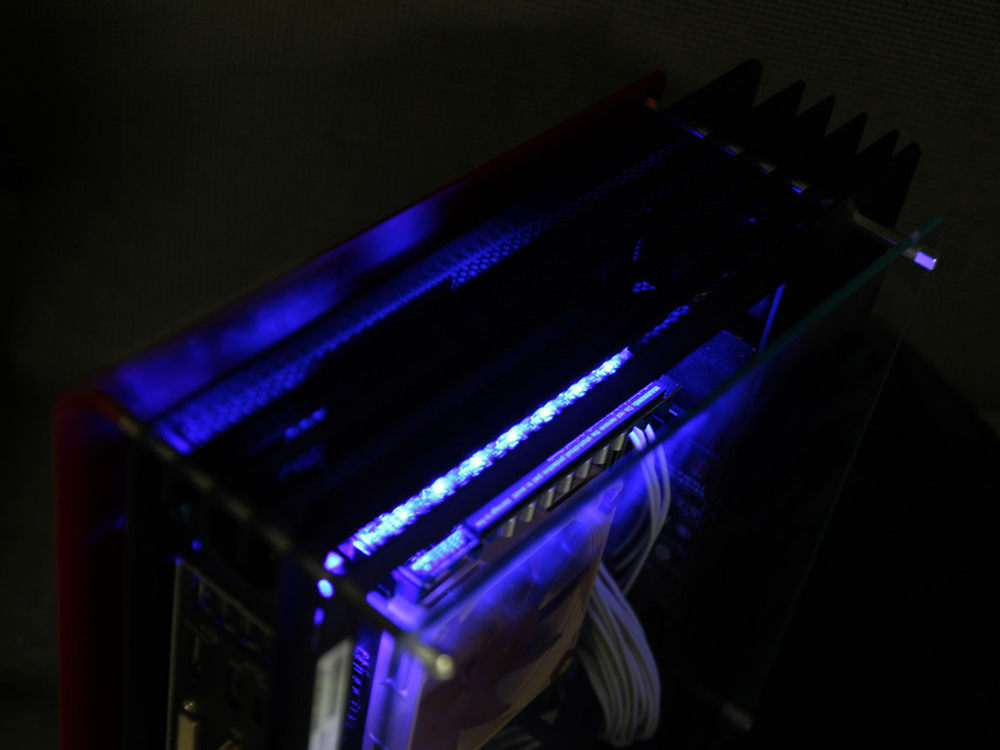

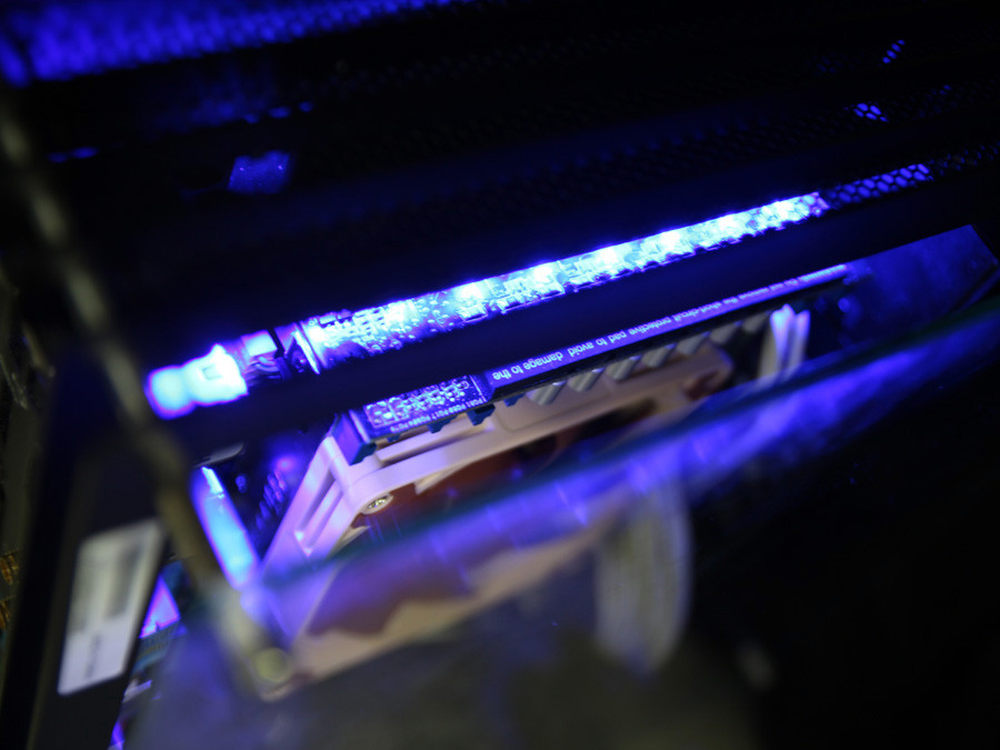

有侧透，必然需要YY的灯光了，这里笔者将灯条装在主板上方的位置。
至于灯条等光源的摆放及光板的制作请移步这里
28/29

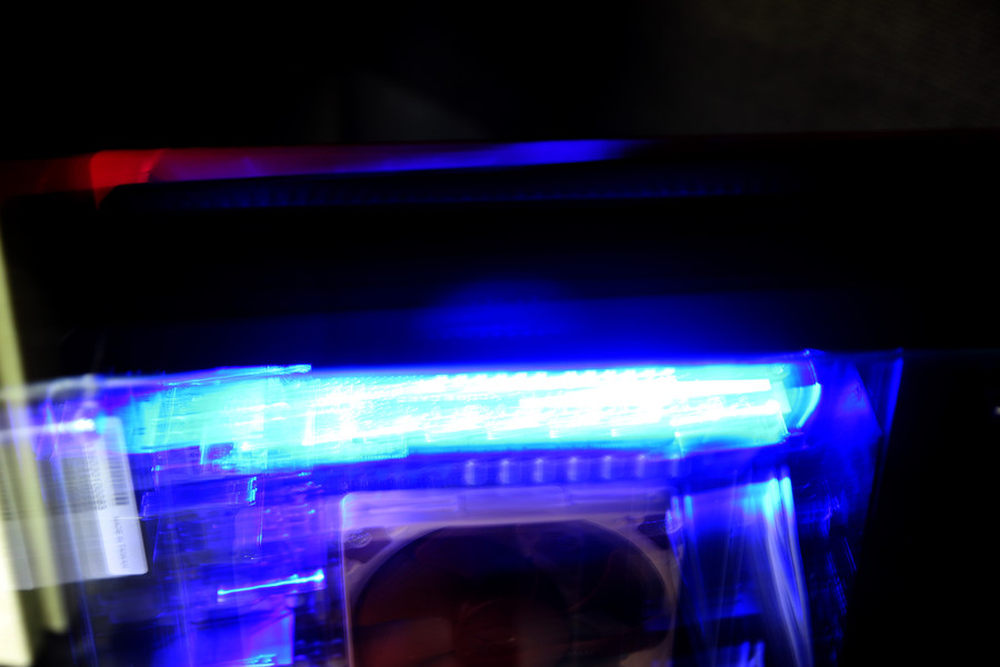

灯光不需要太过亮只要将主板区域照亮即可，太亮反而刺眼得不偿失。
29/29
好了这篇经验分享到这里就结束了，之后我们将尝试将水冷系统装入这款机箱，你能想象那么小的机箱装上水冷是什么样的吗？不要着急近期我们将放出这款机箱的水冷装机教程以及温度，敬请期待！
