夏日里的小清新：居家小钢炮装机记！
1/28
泡泡网主板频道8月28日 由于占地小、外形精致以及将所有的能量集中于一点，Mini-ITX平台近年来受到很多玩家的喜爱，众多玩家也是将目光转移到了ITX平台上面。性能强大的ITX平台被网友戏称为“小钢炮”，由于体积小、外形精致、性能强悍即使放在客厅也是一道不错的风景线！今天笔者给大家带来基于技嘉Z87N-WIFI主板的装机实战，下面我们一起看看这款小钢炮是怎样炼成的吧。
3/28

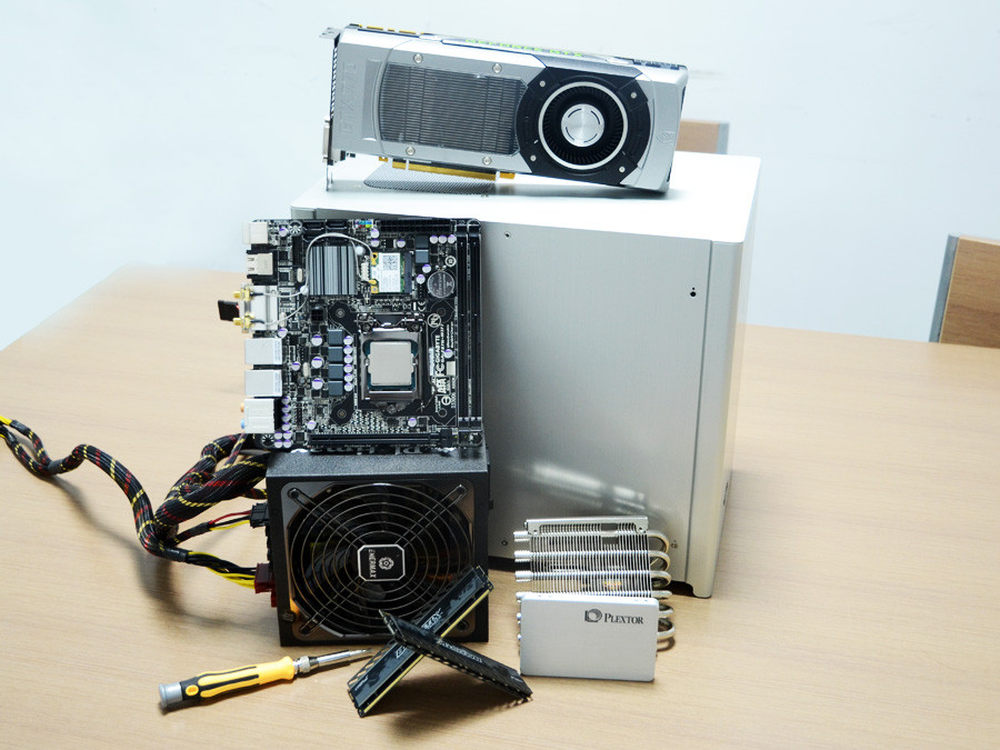

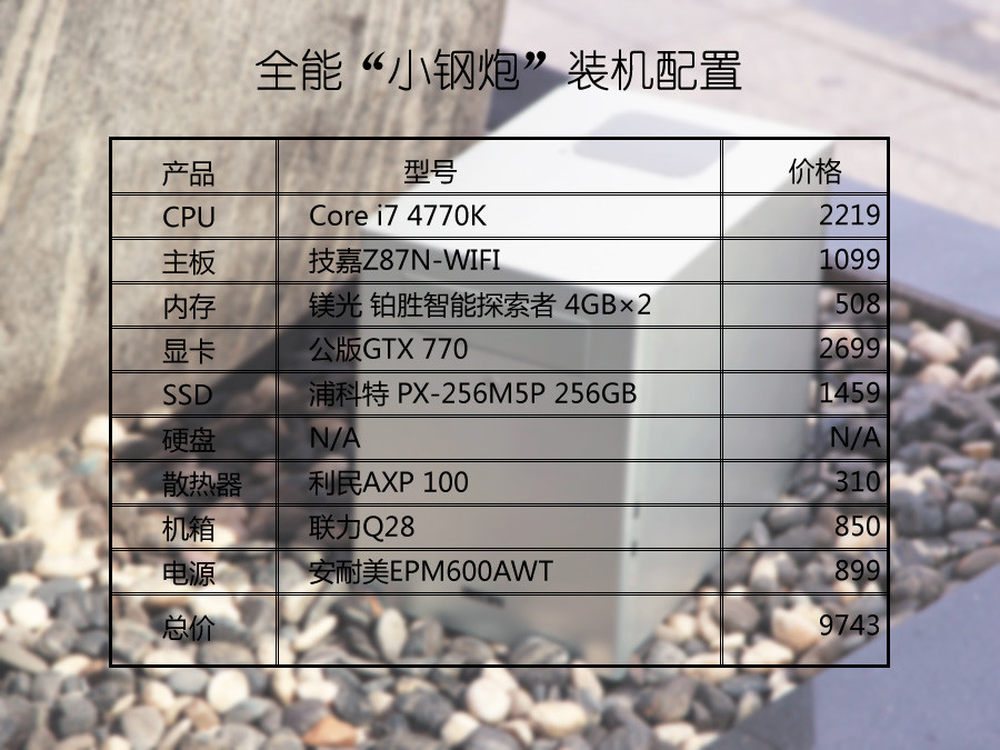

配置单部分，由于是ITX平台所以配件尽量选择MINI型号，得益于Q28超长的纵深，即使面对GTX770这种次旗舰显卡也是表现得从容不迫！在技嘉Z87N-WIFI主板强力支持下这次组建小钢炮也变得顺理成章。
4/28

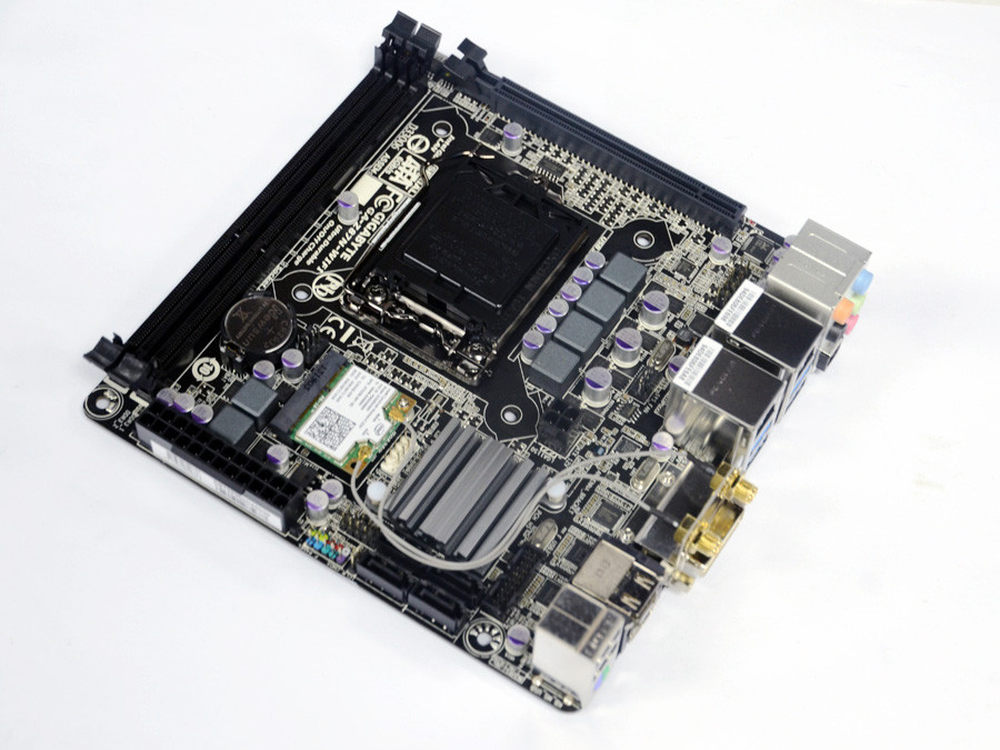

本次装机所使用的主板为技嘉最新推出的基于ITX设计的高端小板GA-Z87N-WIFI，主板基于最新的Z87芯片，同时采用技嘉超耐久4PLUS技术，用料扎实，支持最新的Haswell处理器，是组建精致小巧的高性能游戏多媒体平台不二选择！
5/28

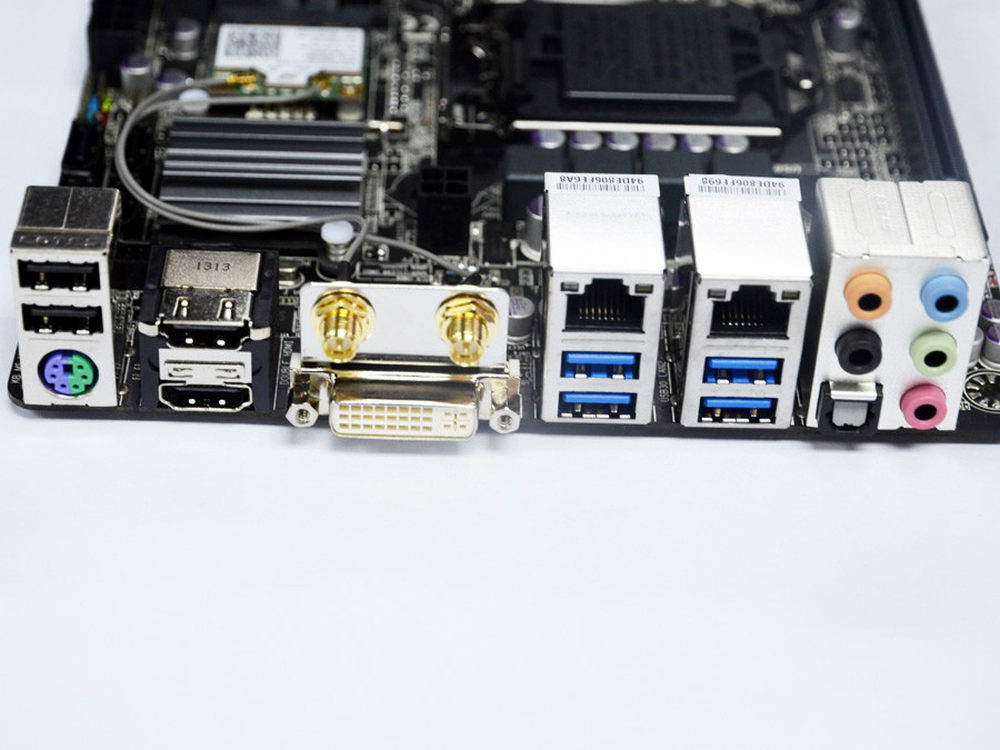

技嘉Z87N-WIFI主板I/O接口一览，主板配备了1个PS/2键盘/鼠标插座、2个HDMI插座、2个天线端、1个DVI-I插座、4个USB 3.0/2.0端口、2个USB 2.0/1.1端口、2个RJ-45埠、1个S/PDIF光纤输出插座、5个音源接头。I/O接口方面可以说是非常丰富，可以满足目前玩家们大部分的需求。
6/28
Z87N-WIFI供电部分采用了4相供电，滤波电容统一采用日系固态电容。
7/28

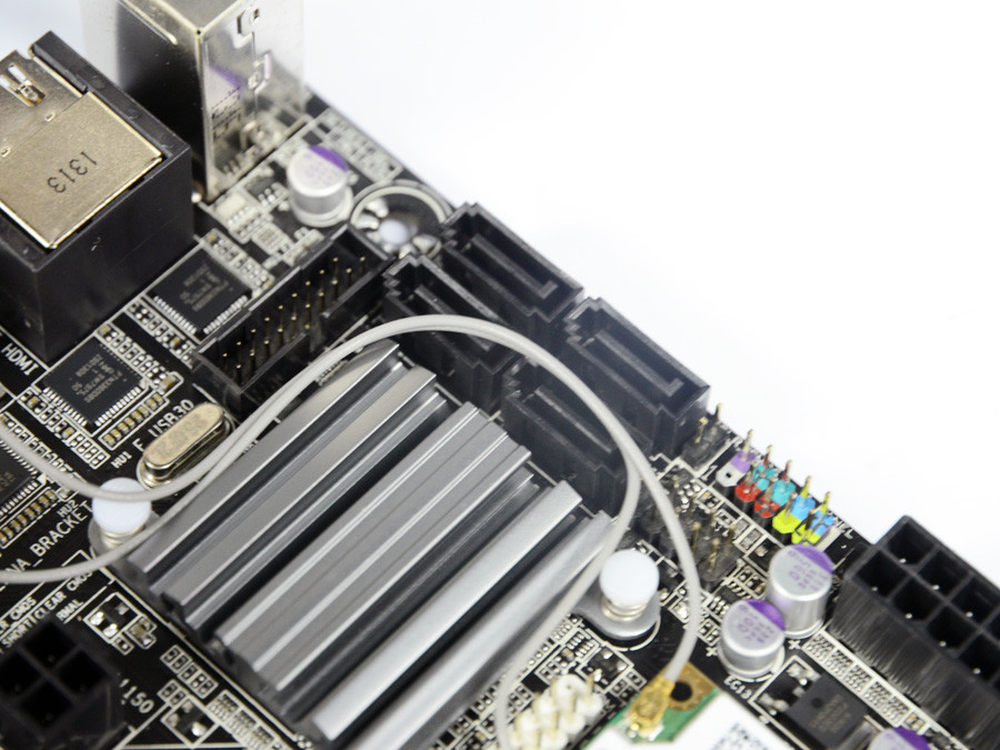

Z87N-WIFI配备了一枚WIFI芯片、蓝牙二合一芯片，节省了WIFI的USB接口和节省蓝牙鼠标的接口，从而更加有效地为用户提供尽量多USB扩展。
8/28

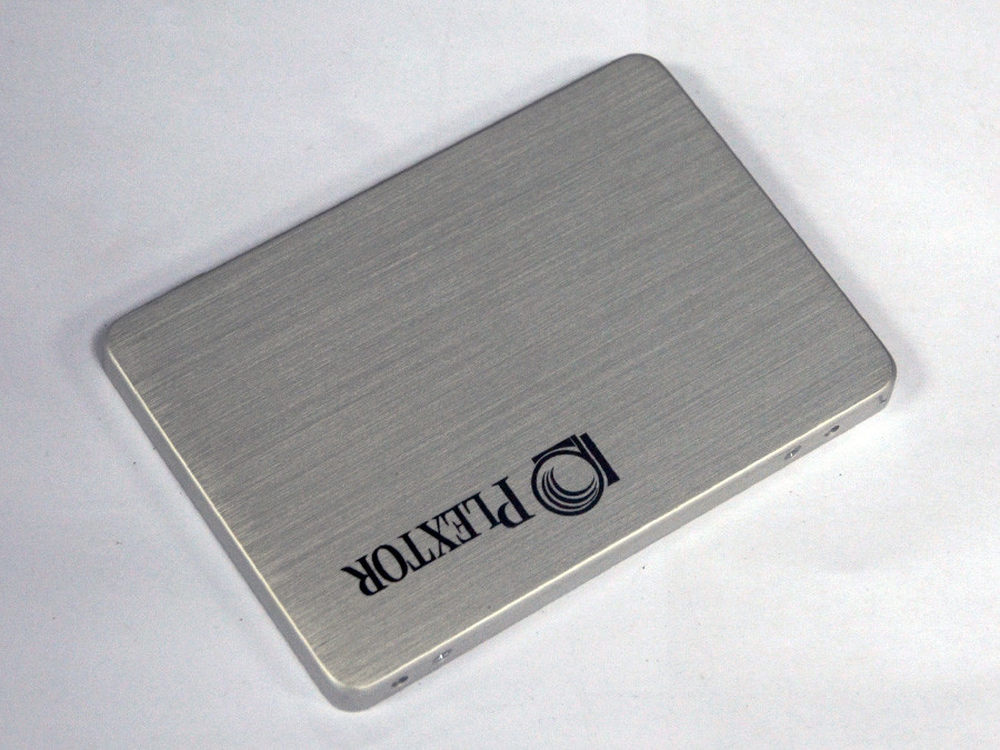

存储方面采用一块浦科特M5P 256G SSD，采用Marvell的第三代主控88SS9187，搭配业界最高水准的东芝19nm闪存颗粒，性能自然不用多说。
9/28

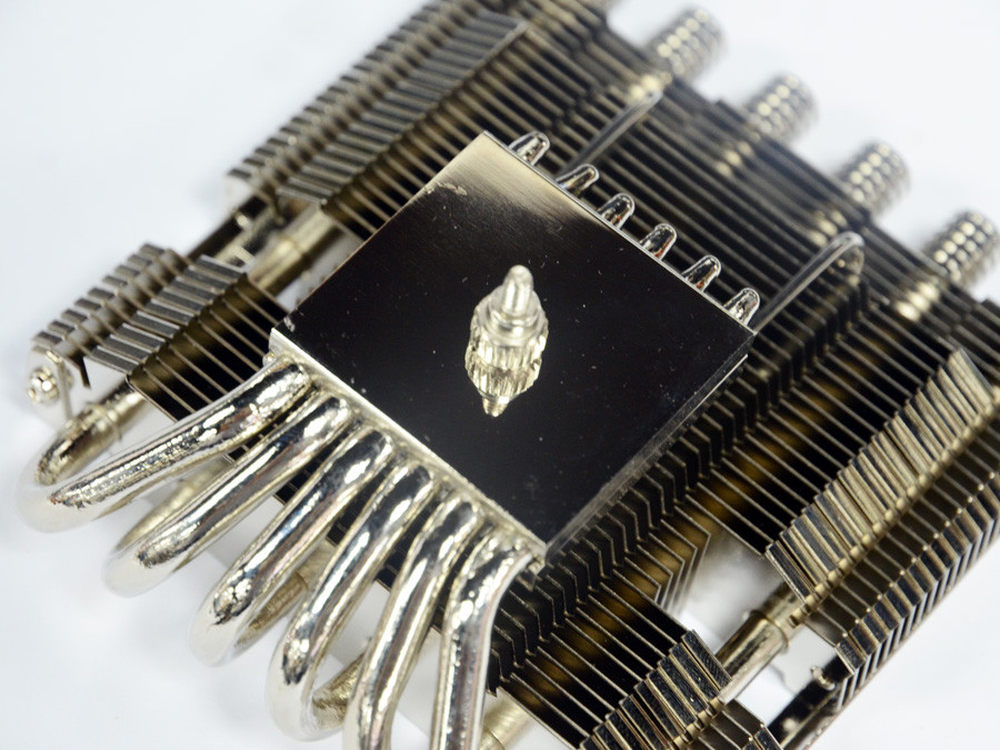

散热方面这里我们使用的利民AXP 100下吹式散热器，针对mini ITX平台设计，高度仅为44mm，是为数不多的高端HTPC散热器之一。利民的工艺还是一如既往的好，底座光滑似镜！
10/28

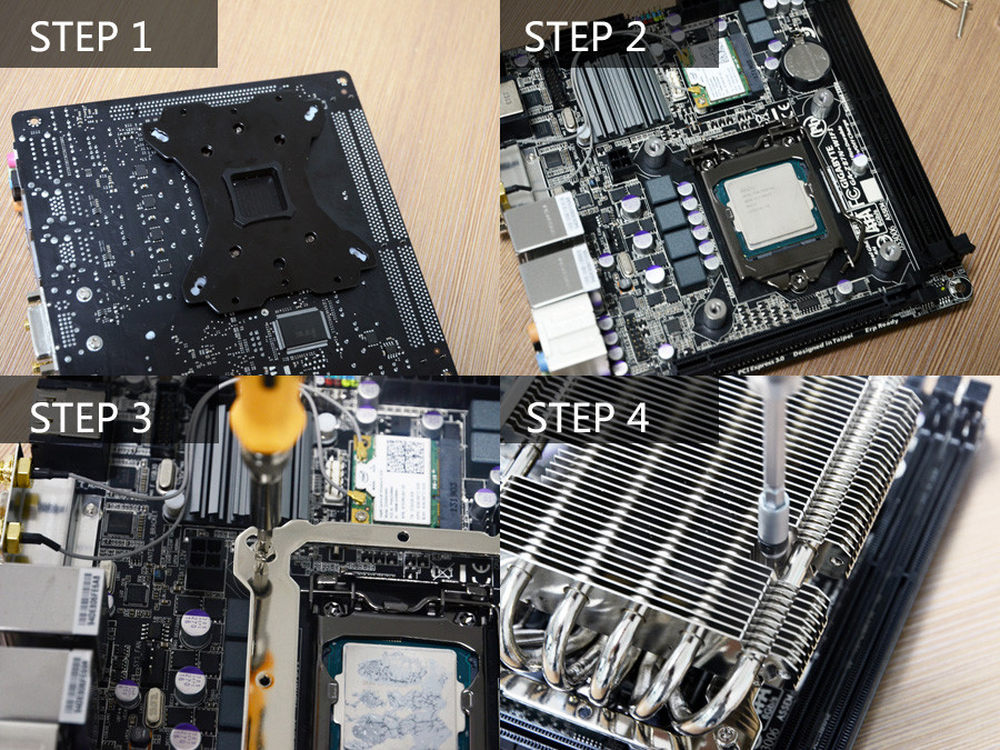

散热器的安装这里没什么好说的，这里需要注意的是在安装底座衬板的时候不要忘记将塑料垫片放上，塑料垫片的好处就是防止由于压力克数过大使CPU出现各种各样的问题，比如不过检无法启动，虽说这些都是小问题，但想排查出来还是比较麻烦的。还有就是在安装AXP 100这款散热器的时候一定要用“又长又细”的螺丝刀。
11/28

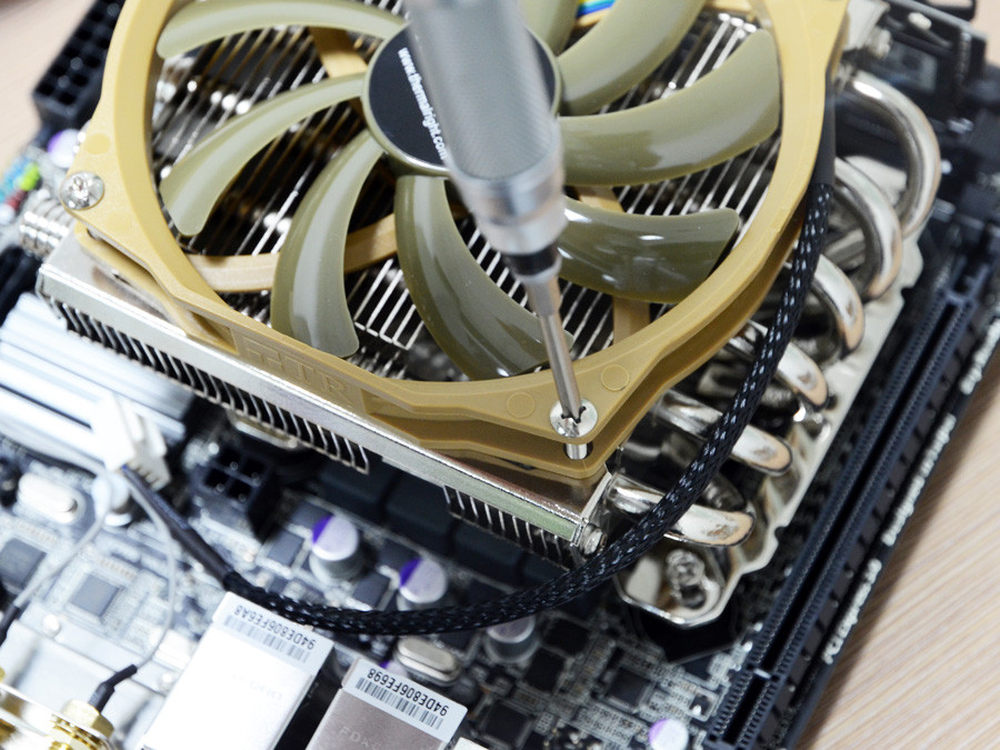

将风扇固定到散热器上，到这一步散热器的安装也算完成了。
12/28

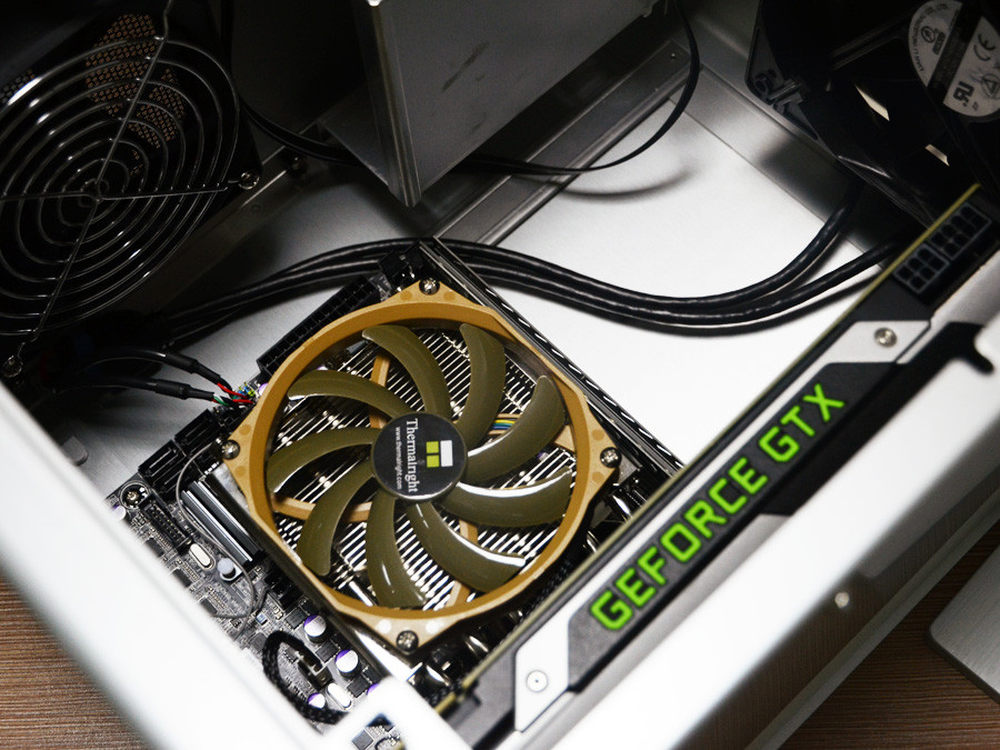

将主板、显卡等硬件装入机箱，这一步与寻常机箱装机顺序无意，值得注意的是Q28这款机箱顶部空间还是宽敞的，这里可以将多余的线材藏在机箱顶部的空间内。
13/28

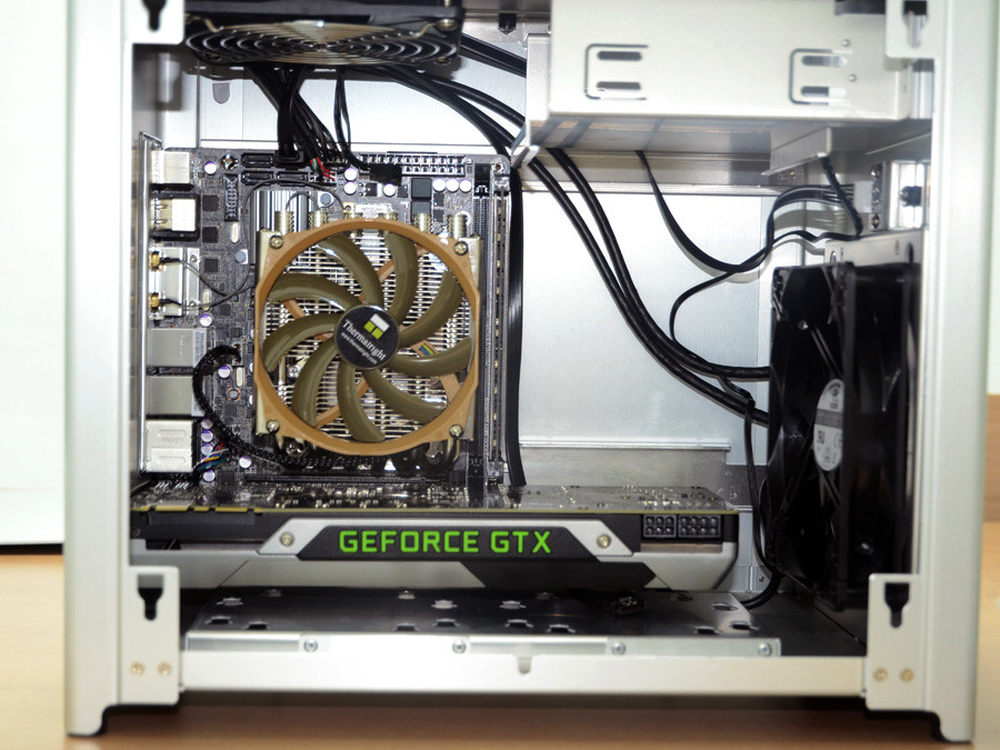

到这一步基本上完成了75%%的进度了，接下来就是装入电源以及线材整理。
14/28

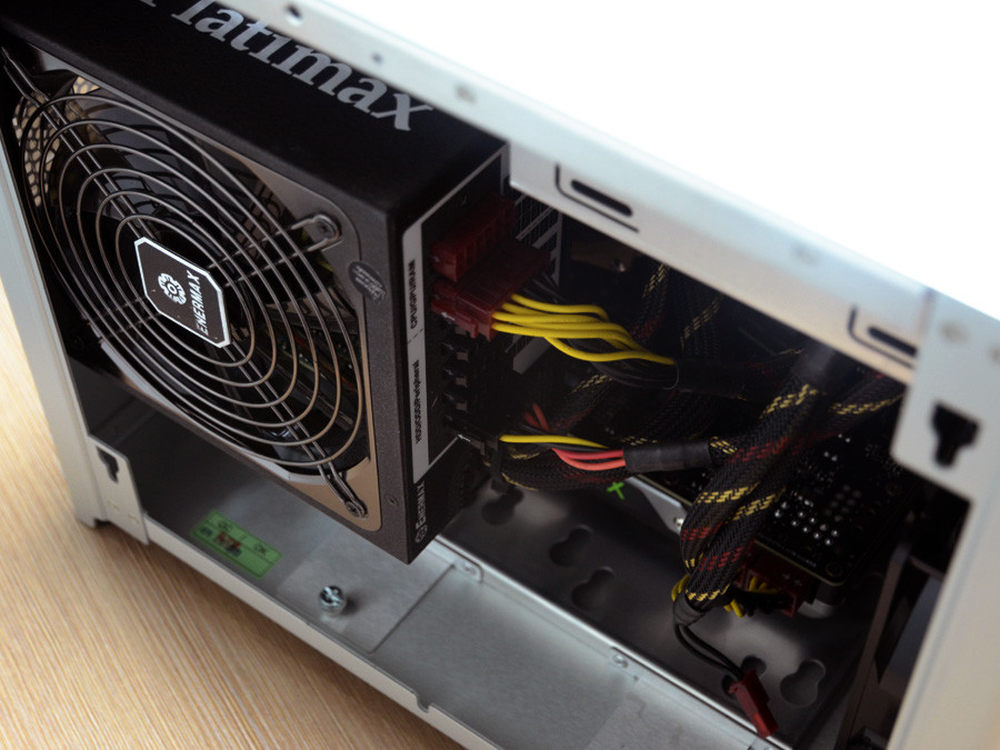

对于这种小机箱，笔者建议使用全模电源，方便、最重要的就是节省空间！由于时间的关系笔者这里并没有对电源线材进行定制改造，如果想要改造线材的玩家请移步这里MOD初级教程之迎广小机箱的改线之路以及这里入门级MOD精品教程！电源线材美化篇
15/28

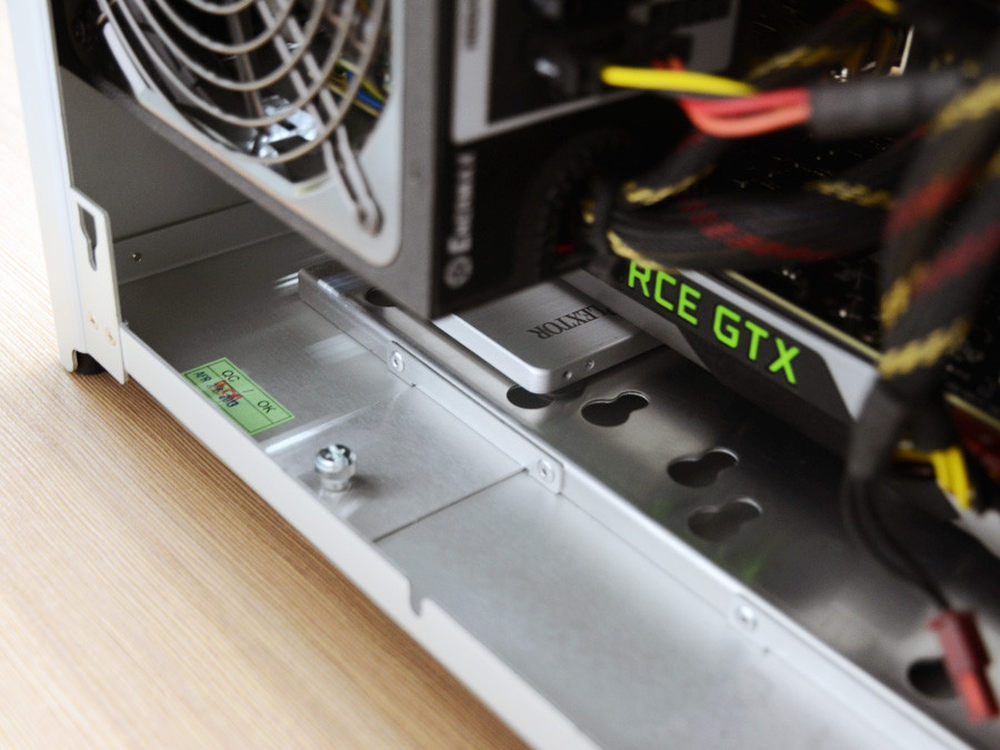

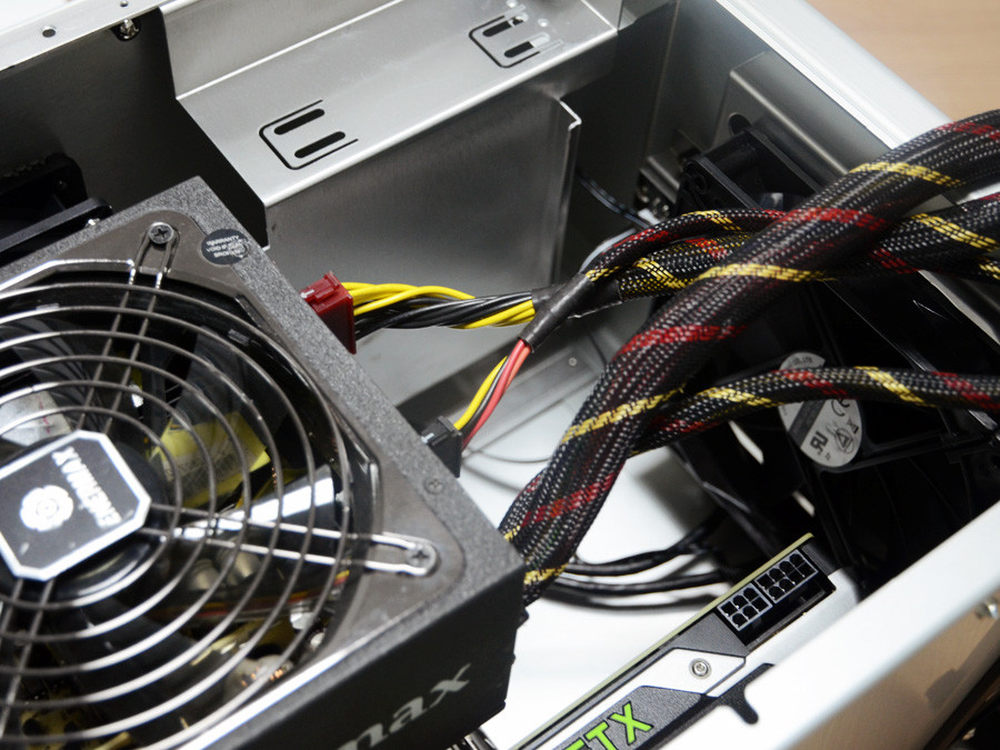

由于线材过长的原因，机箱原配的硬盘架子只能被拆除，这里笔者只能将SSD装在显卡下方，这也是笔者为什么选用公版显卡的原因，如果采用多风扇显卡将SSD装入显卡下方势必对显卡散热造成一定的影响，涡轮风扇自成风道在显卡下方安装SSD并不会对显卡散热造成影响（只要不在涡轮下方安装即可）。
16/28

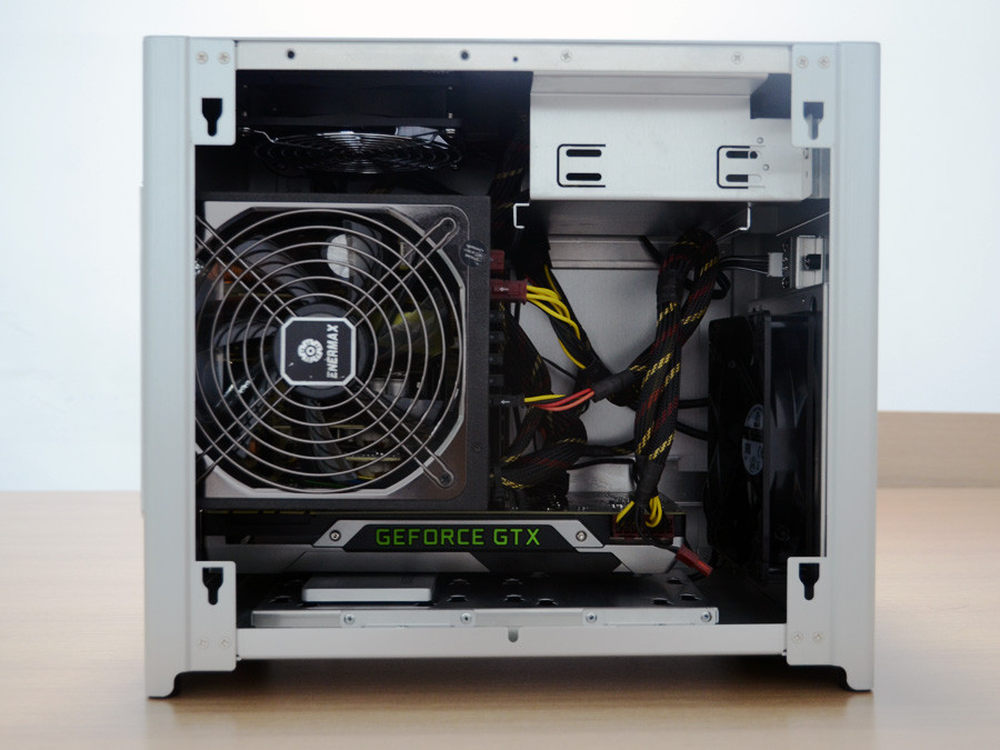

安装到这里基本上算是完成了。
17/28
对线材稍作调整，本次安装到这里算是完成了。
18/28

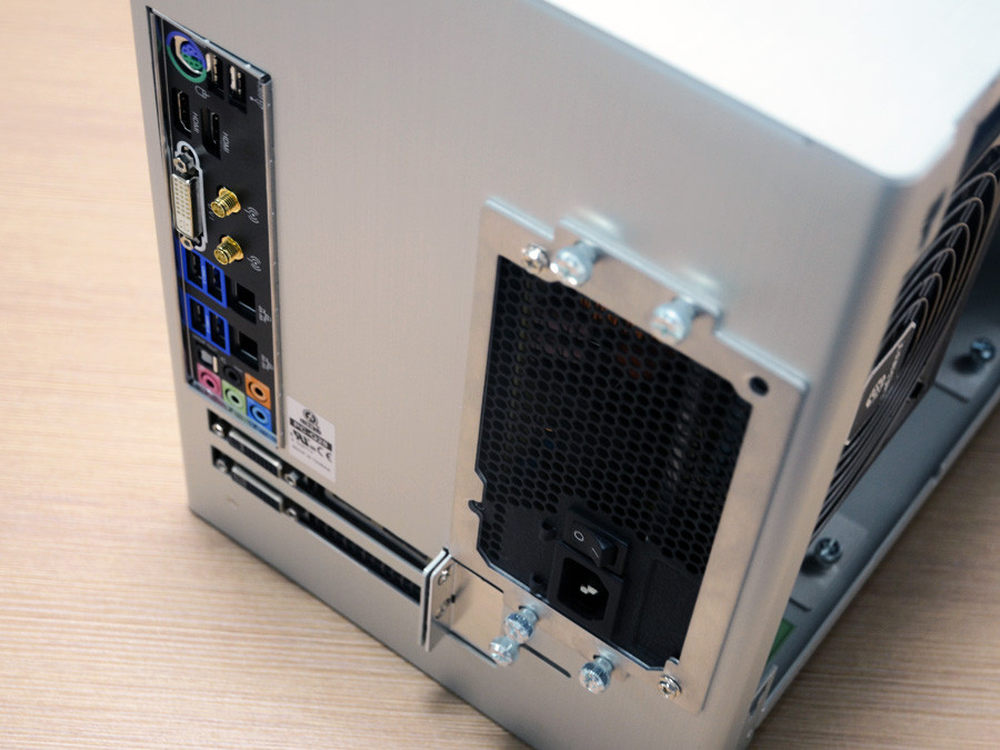

机箱后部I/O接口一览。
19/28

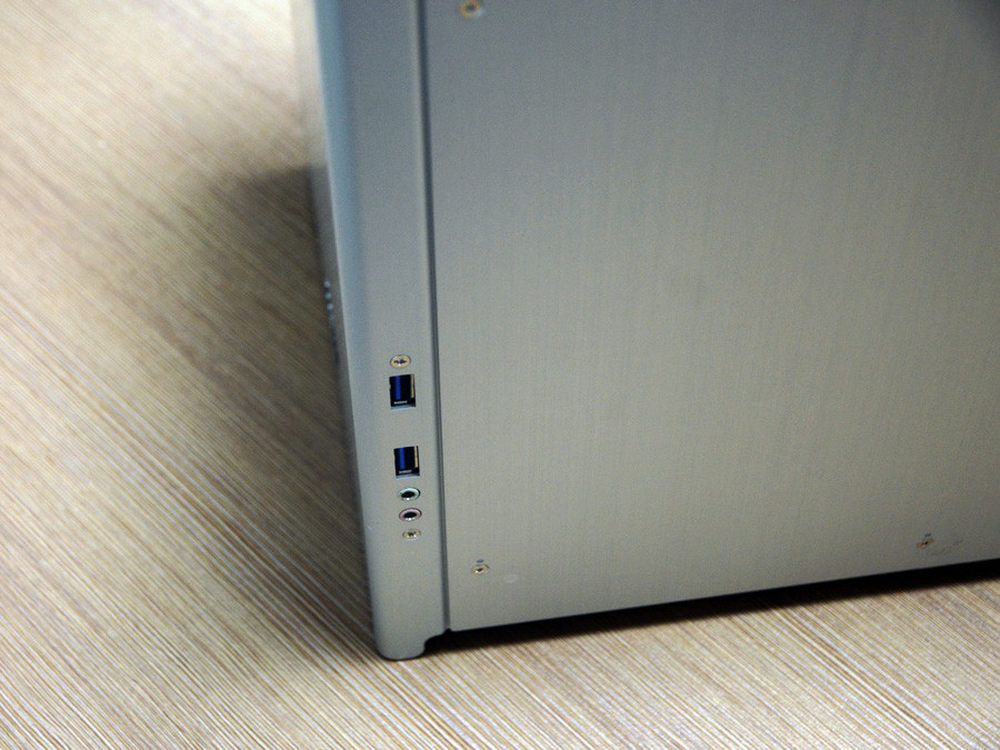

侧面的USB3.0以及音频接口。
20/28

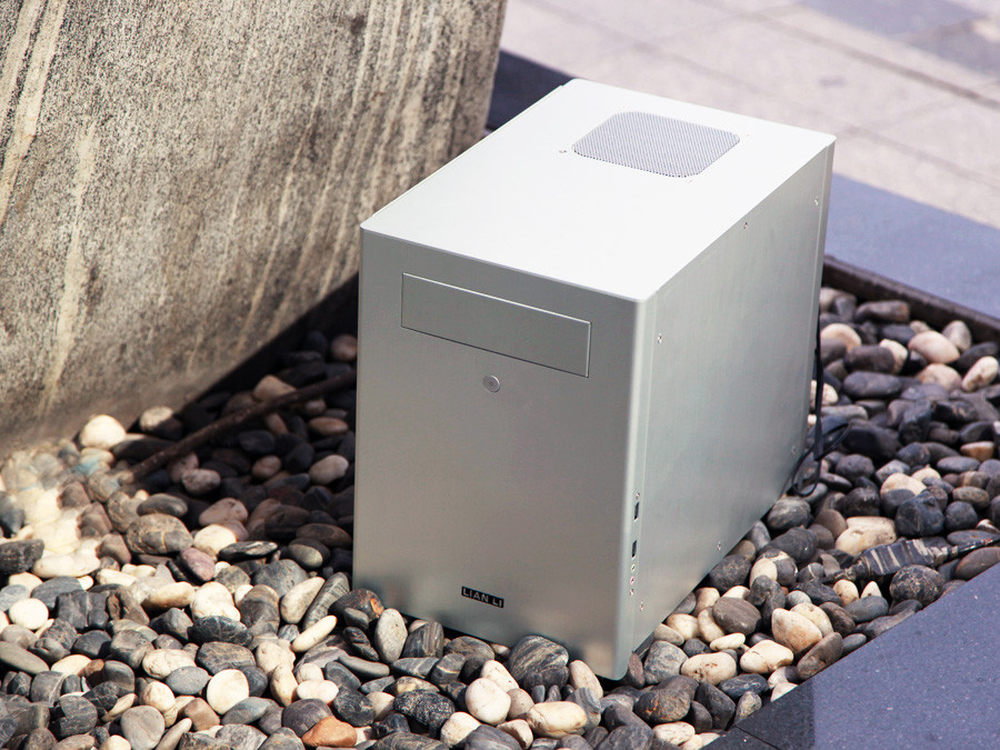

小钢炮特写一张。
21/28
小钢炮特写一张。
22/28

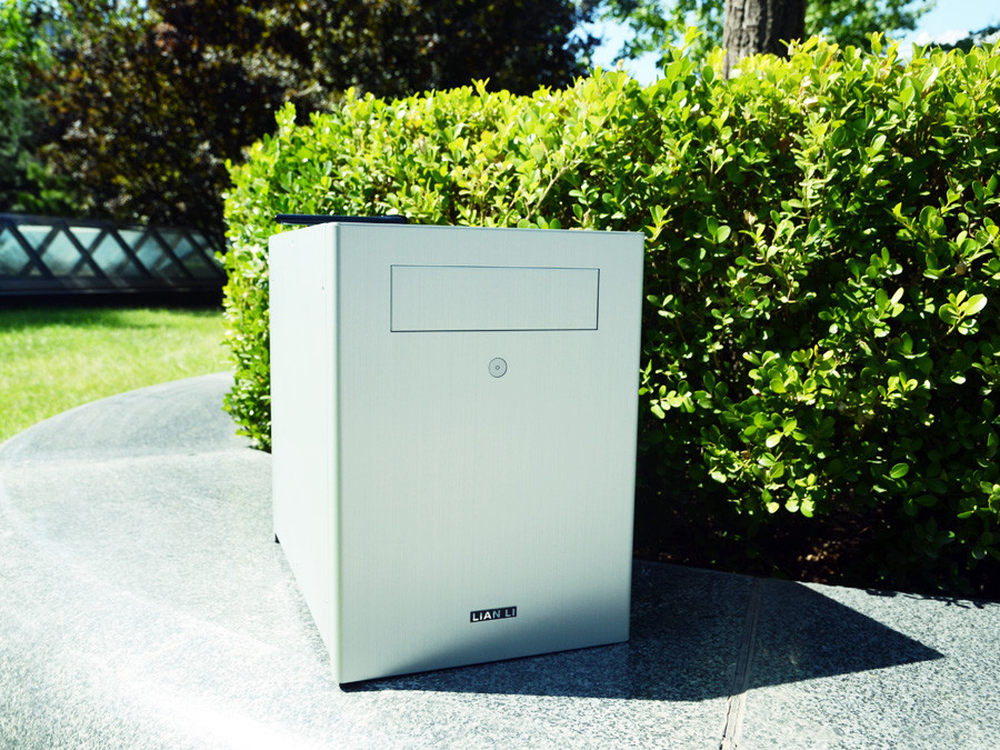

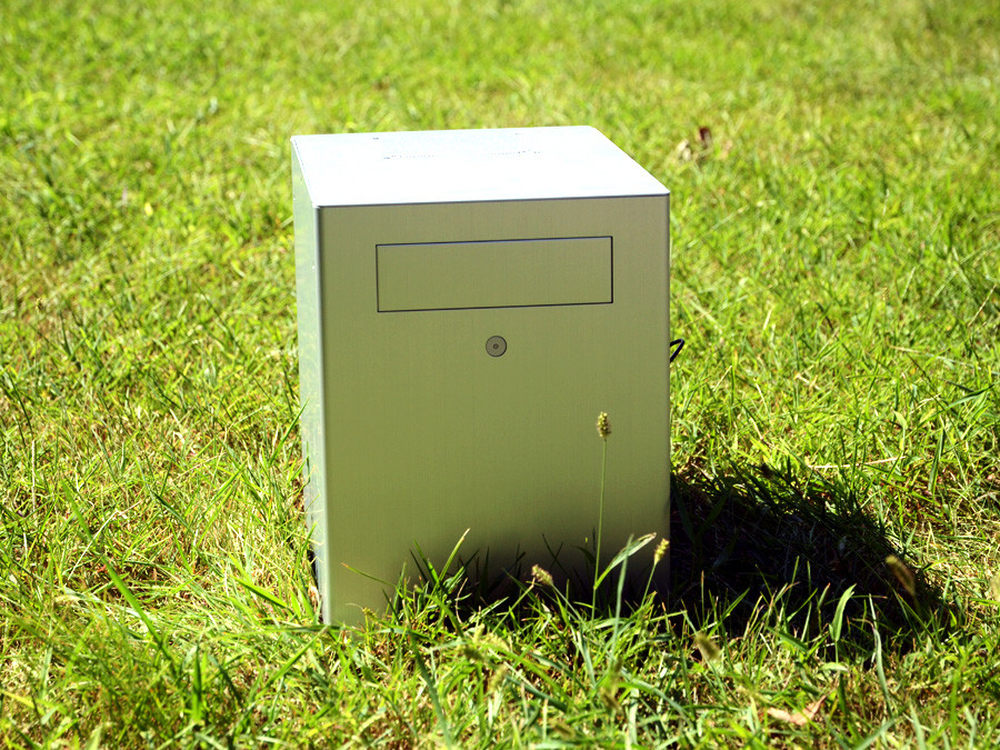

换个场景再来一张，接下来就是性能方面的测试。
23/28

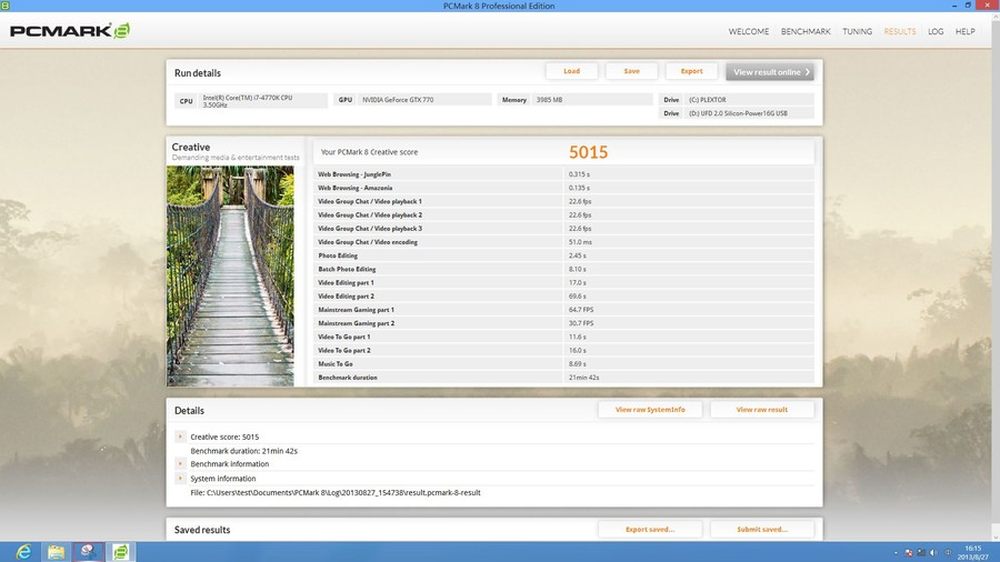

PCMARK8得分为5015，身材虽小但性能异常强悍！
24/28

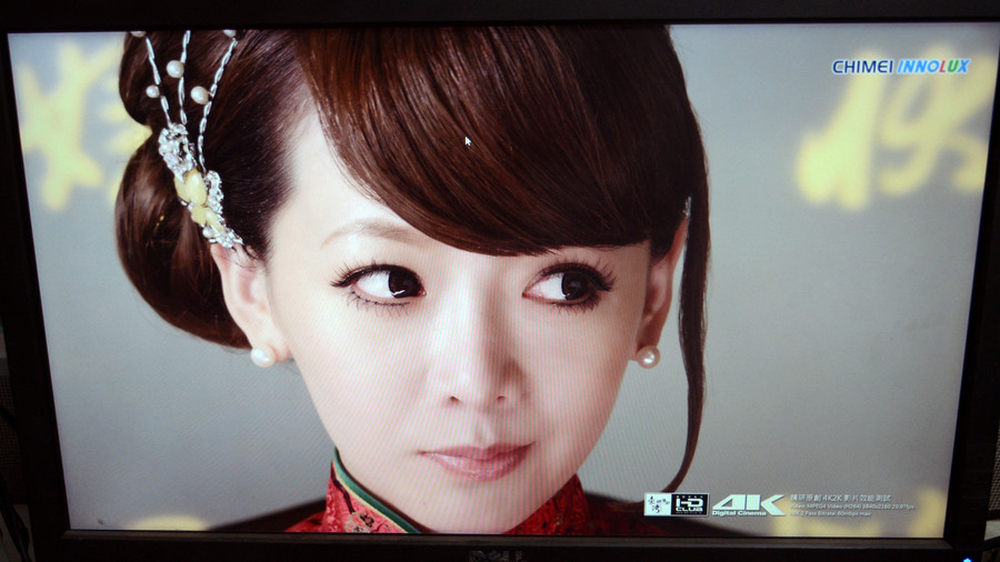

毫无疑问在播放4K视频方面也毫无压力！
25/28

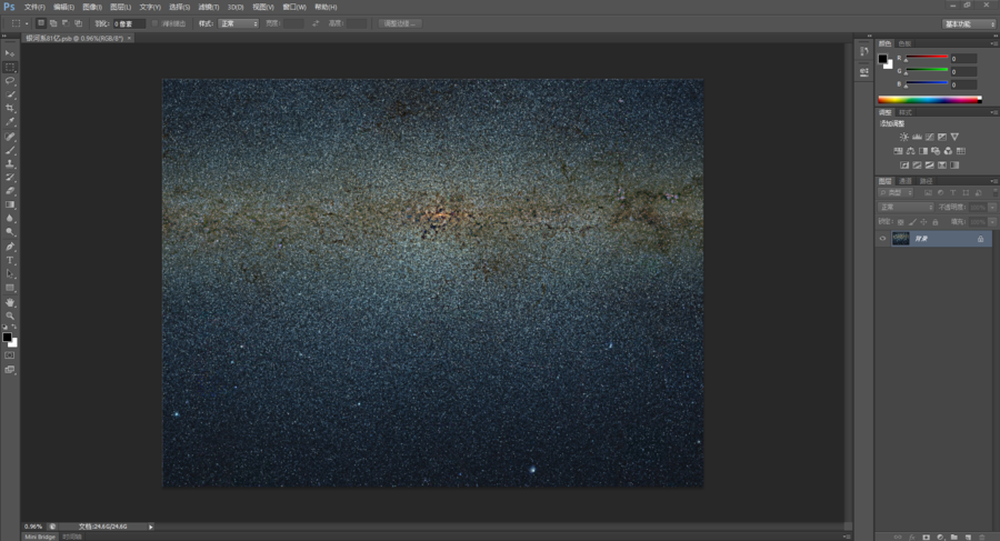

综合性能不俗，下面我们看看其办公方面的能力吧，PS打开8.1亿像素的图片也毫无压力！
26/28

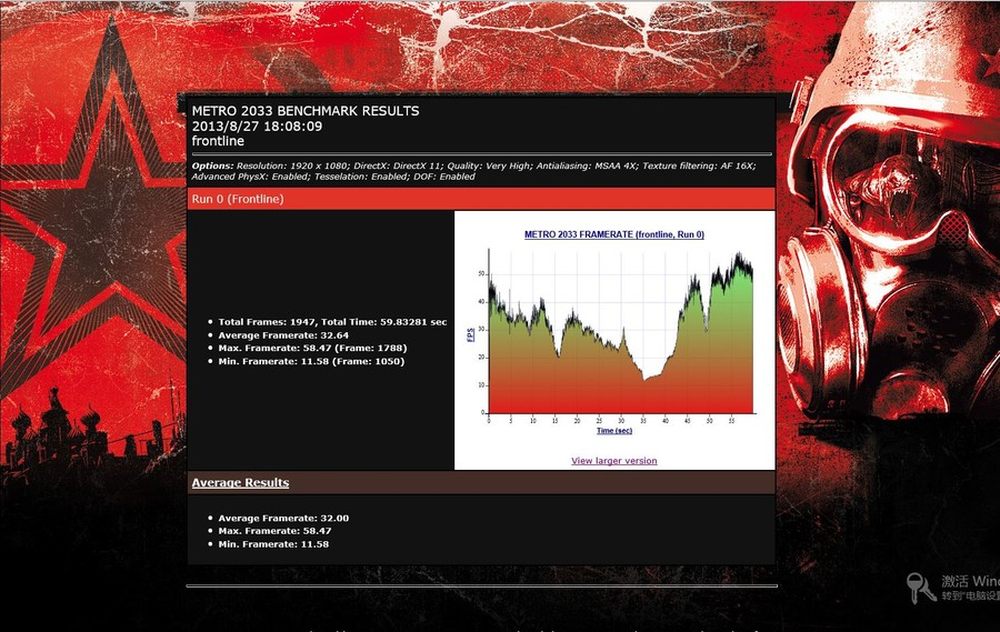

接下来是游戏游戏测试，面对著有显卡杀手之称的地铁2033，这台小钢炮还是有点压力，平均帧数为32fps，最高帧数为58fps。
27/28

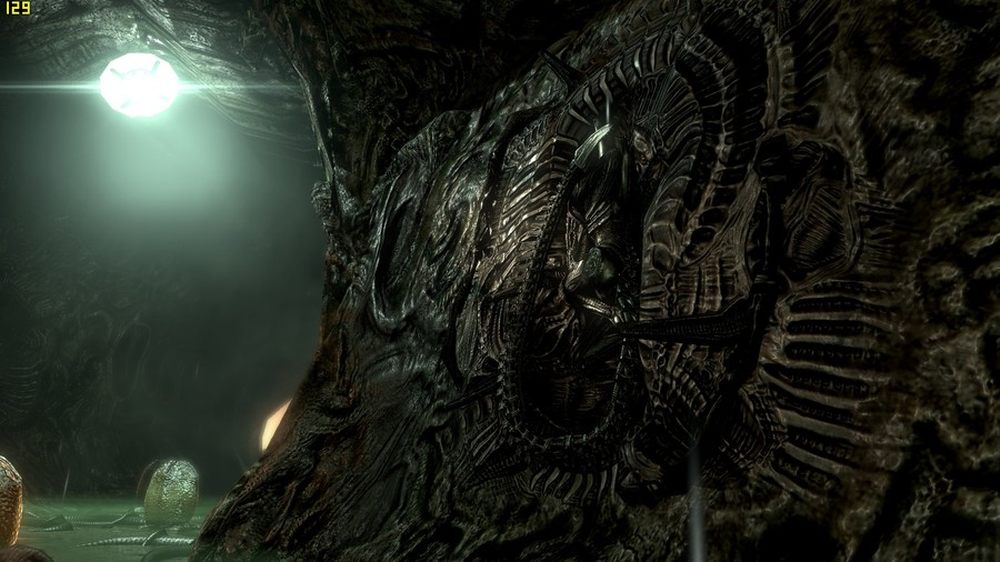

异形大战铁血这款游戏毫无压力运行，平局帧数保持在100fps以上。
28/28
本次装机到这里结束了，毫无疑问，Mini-ITX主板搭配Mini机箱组建HTPC将是客厅文化发展的新趋势。而如今HTPC的任务并不局限在看看高清电影、上上网这些简单的应用，配合客厅高清电视来玩一些大型3D游戏已然成为了一种趋势，想要玩转大型3D游戏没有一块稳定强悍的主板是不行的，而本次装机所使用的技嘉Z87N-WIFI这款主板完全满足了我们所需的要求。最近想组建小钢炮平台的玩家不妨关注下这款主板。
