迷你机箱也水冷！超紧凑MATX装机实录
1/27
泡泡网主板频道8月30日 由于占地小、外形精致，ITX平台近年来受到很多玩家的喜爱，但扩展性差以及散热差这些问题无疑困扰着众多玩家，玩家们对ITX平台既爱又恨。很多玩家都喜欢上双卡，海量存储，显然ITX平台并不能很好的满足这一部分玩家的需求。扩展性强体积又迷你到底能不能相互兼容呢？答案是能，本次的装机就是围绕着这个问题展开的，下面我们来一起看看到底怎么样才能做到这一点。
2/27

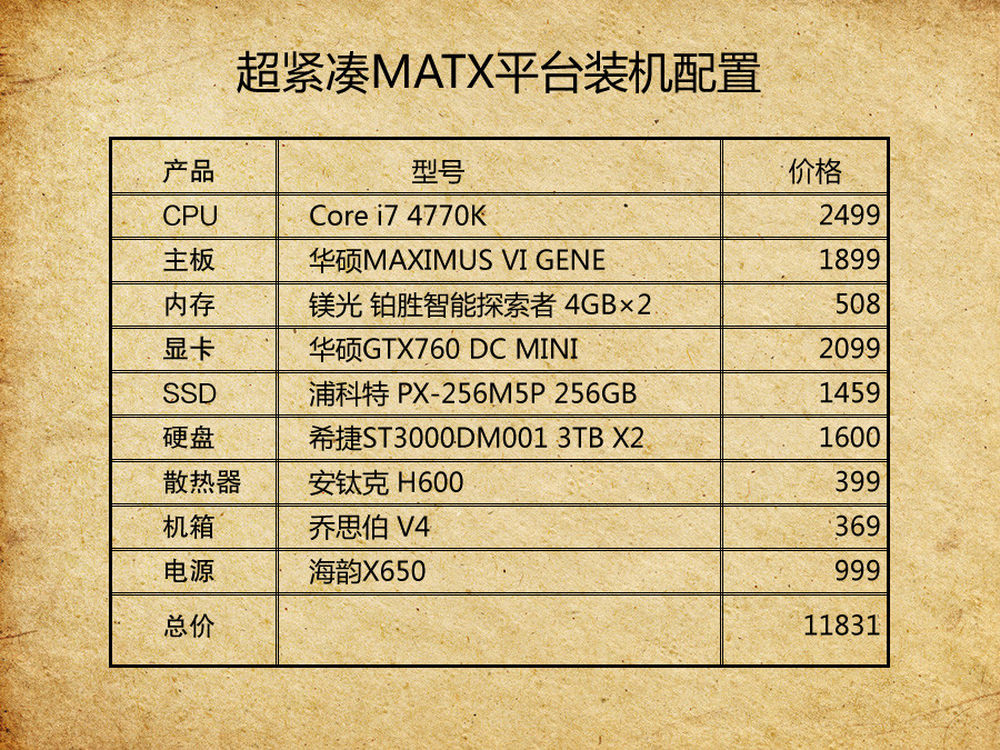

装机配件部分，机箱决定着整个平台的体积，机箱我们选用乔思伯V4，这款机箱设计非常巧妙，这也为安装大容量硬盘做了很好的铺垫，基于华硕最新的M6G主板则能很好发挥出各硬件的性能。由于采用了水冷散热，即使在超频环境下使用也无需担心散热方面的问题，当然想稳定超频使用必须要一款强大的主板来支持，而使用的华硕M6G主板无疑能轻松面对超频稳定使用这个问题。
3/27
乔思伯V4并没有12cm风扇位，为了将一体水冷顺利装入这款最小MATX机箱，笔者只能对这款机箱进行一番改造，此次的改造繁琐，要在机箱面板上打260个孔可不是一件容易的事情。

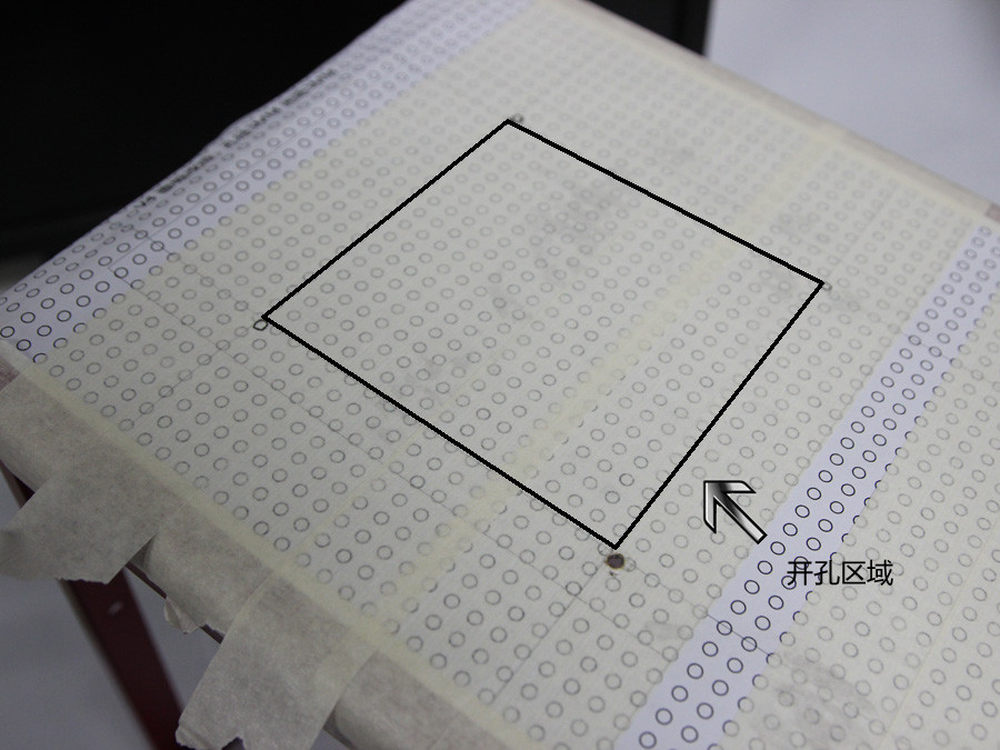

首先我们需要给孔位定位，这里使用最直接也是最笨的方法就是先画好图纸然后打印到纸上，将纸贴到机箱面板即可。
4/27

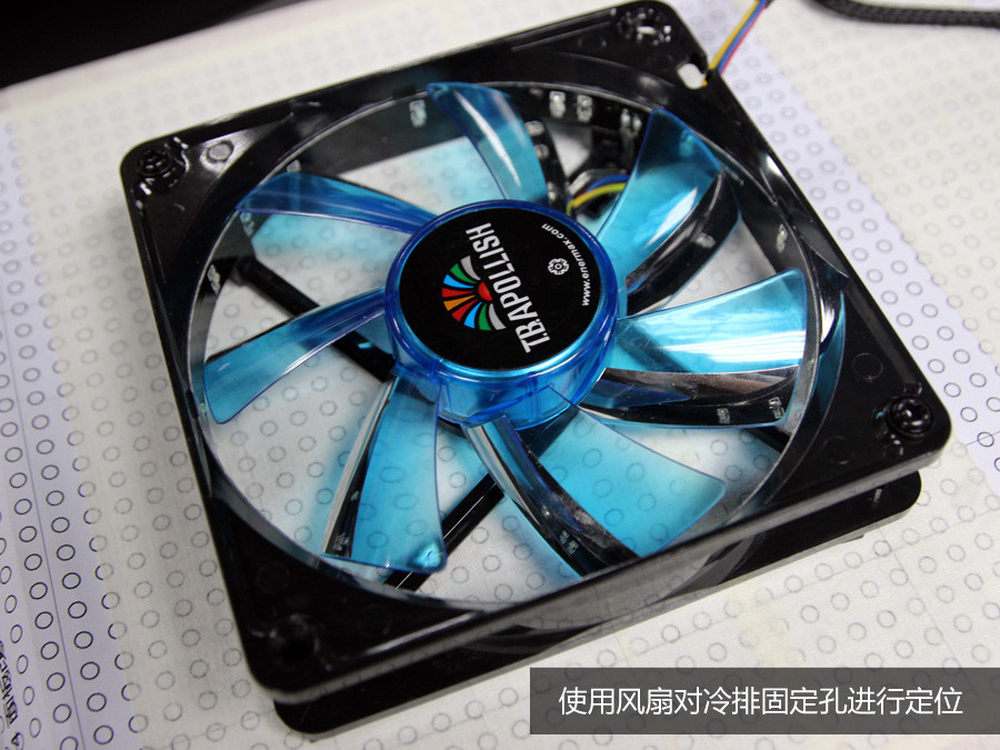

散热孔位搞定了，那冷排固定孔位该怎么定位呢？这里还是使用一种最笨的方法（由于工具有限只能使用最笨的方法），使用“参照物”确定孔位，这里我们使用12cm风扇作为参照物为冷排确定孔位。
5/27

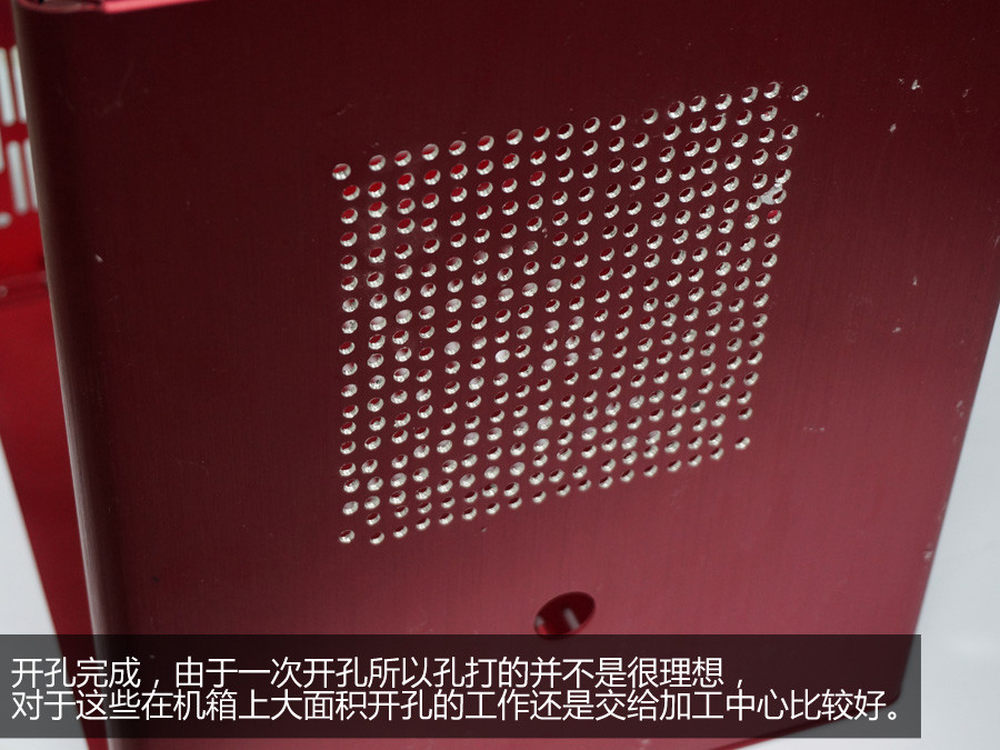

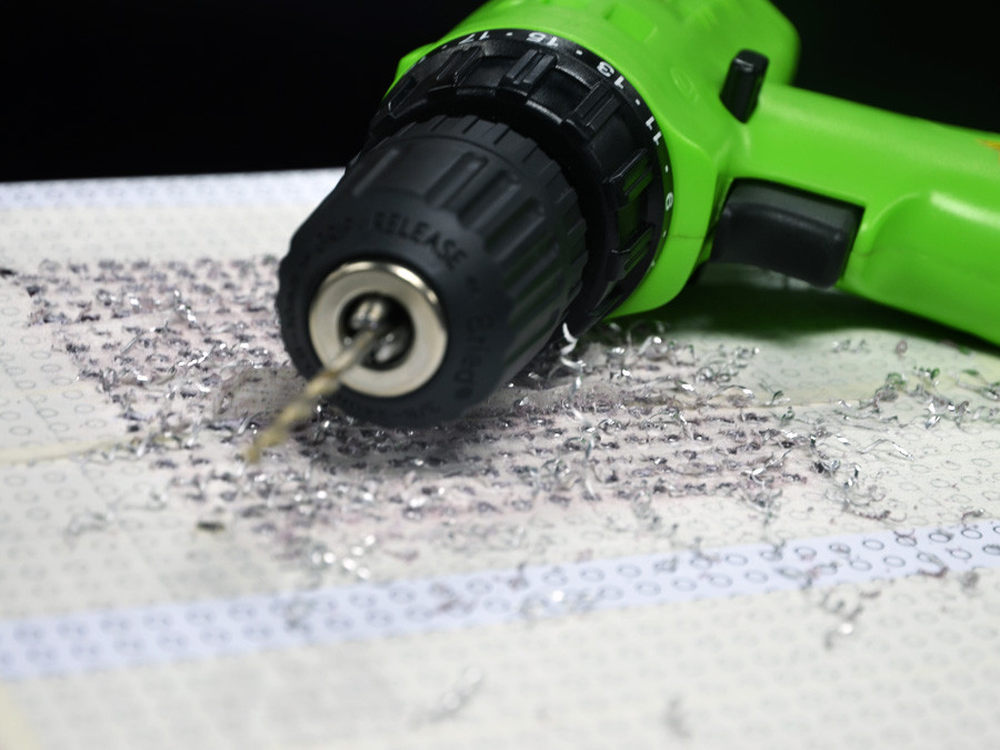

经过几个周末不懈的努力，孔终于打好了，其中断断续续也耽误了不少时间，打孔是个力气活、也是一个极其考验耐心的活，毕竟200多个孔。这里说下打孔中遇到的问题，由于第一次干这种活所以并不是很熟练，即使有图纸辅助定位结果还是很容易打偏，如果有台钻的话应该会好些，有条件的网友还是去铝材加工中心去定制效果会更好些。
6/27

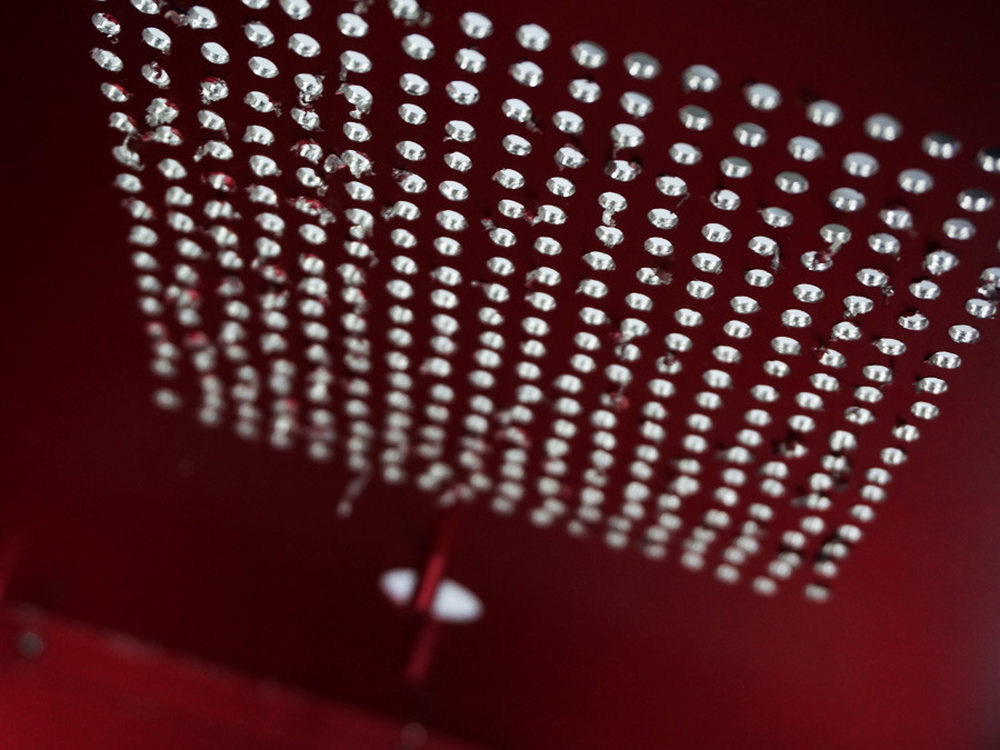

散热孔全部打好，不要着急这还没有完工，背面还有很多打孔时留下的毛刺，这些毛刺影响美观不说还很扎手，所以这些毛刺必须清除！
7/27

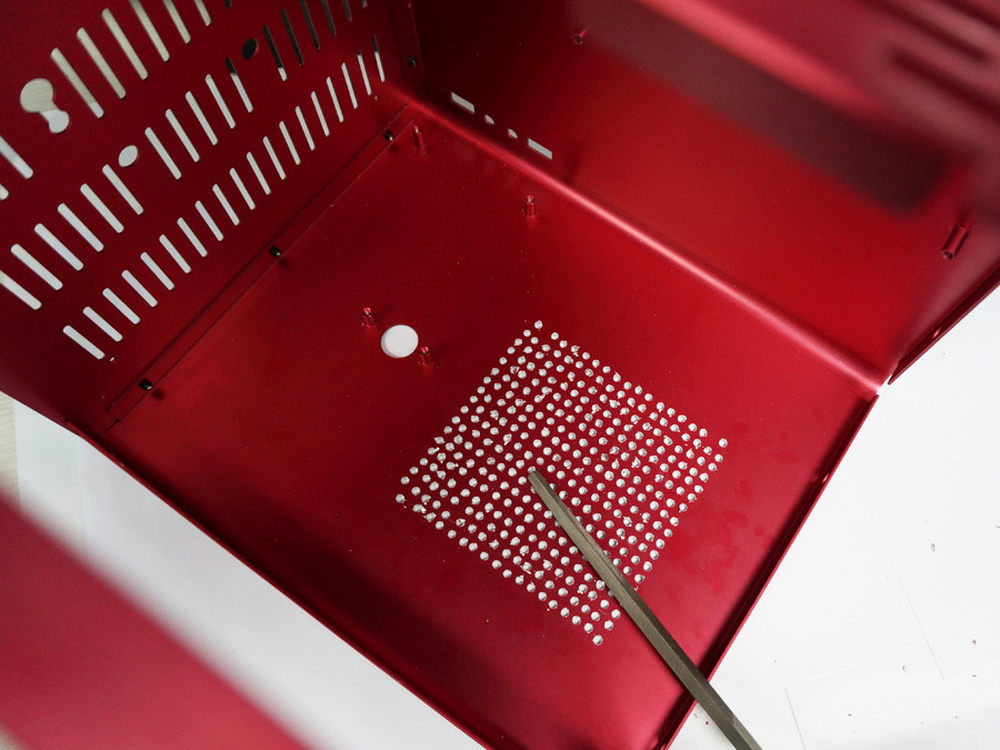

这里用小锉刀对毛刺进行处理，到这一步笔者在想要是用激光打孔就没有那么多麻烦事。
8/27

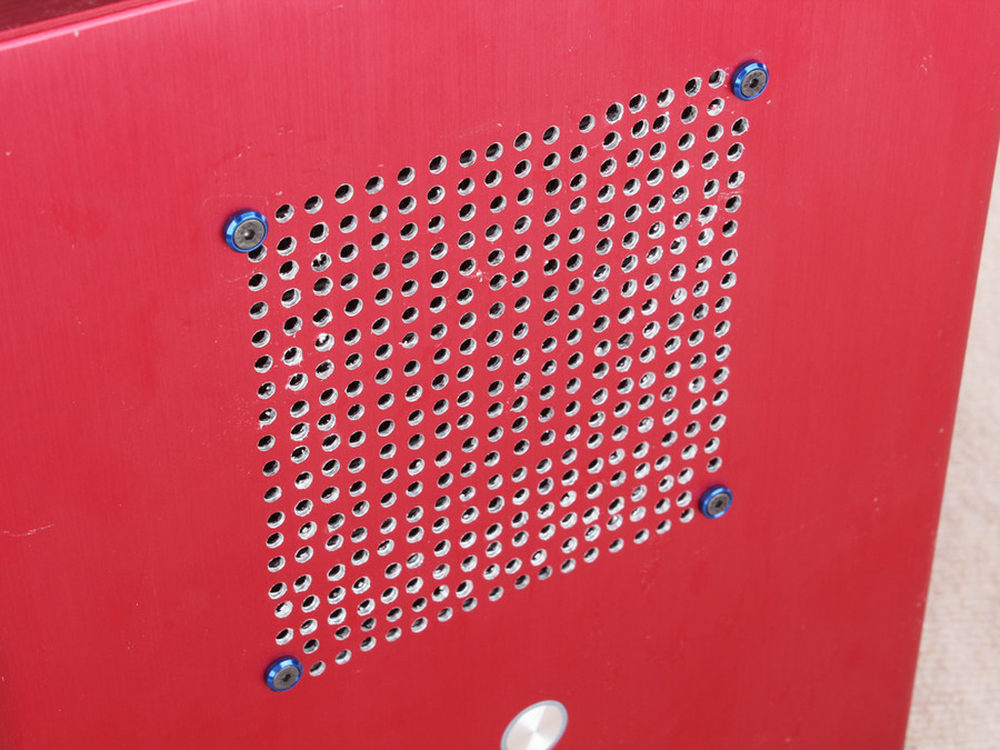

孔打的歪歪曲曲的，不过站在远处看还行（自我安慰下）。
9/27

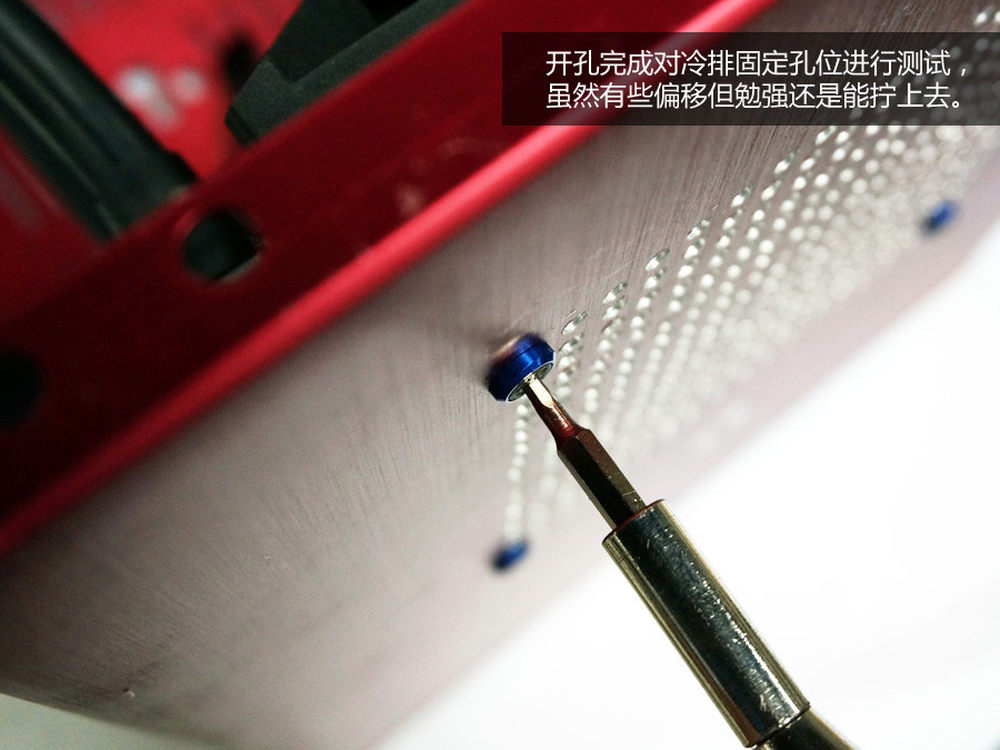

孔打好了，接下来对冷排固定孔位进行测试。
10/27

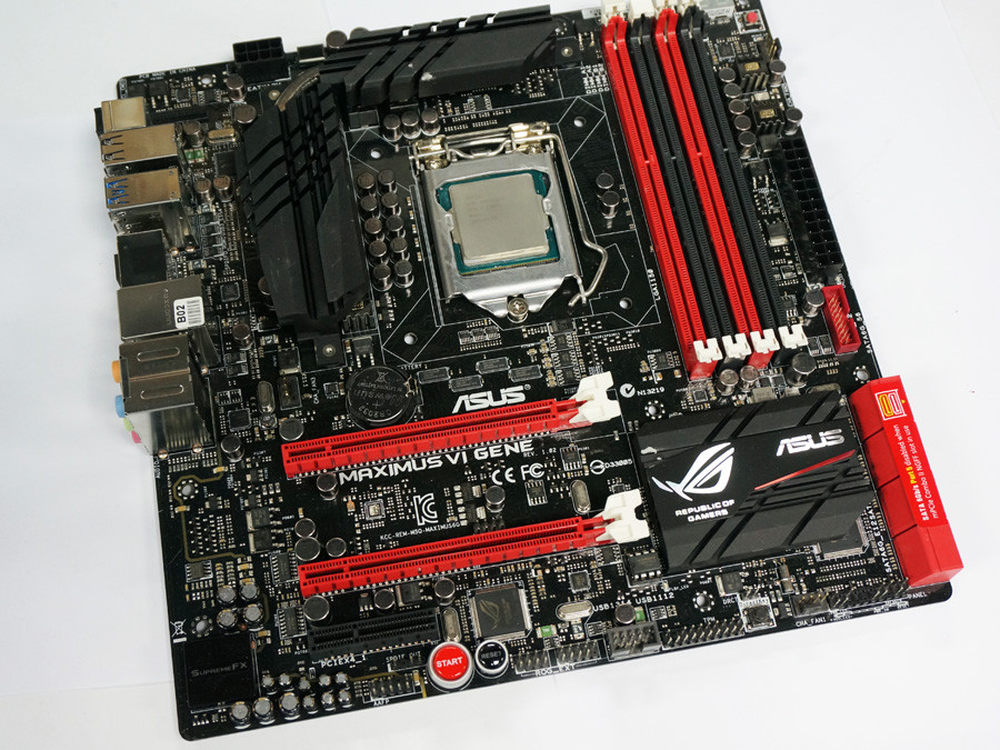

机箱改造完毕，接下来我们将所有的硬件装回去，现在有请这次装机的主角：华硕最新的ROG MATX主板M6G。
11/27

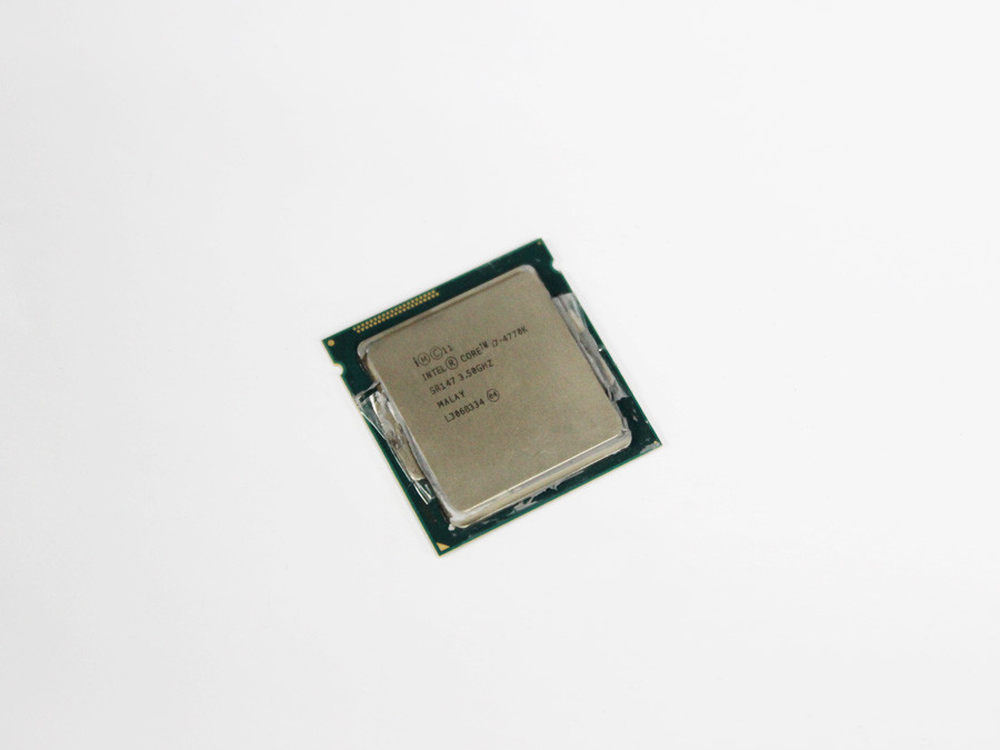

一快强力的主板当然需要一块强力的CPU来配合，本次装机使用的CPU就是最新Haswell构架旗舰型号4770k，Haswell可以说是一款变革性的产品，其创新的FIVR电压调节模块和增强的显示核心在某些方面都要比上代的3770K强上不少，在不超频的情况下使用温度要比上代的IVB小上不少，这也为本次装机散热问题减少了不少负担！
12/27

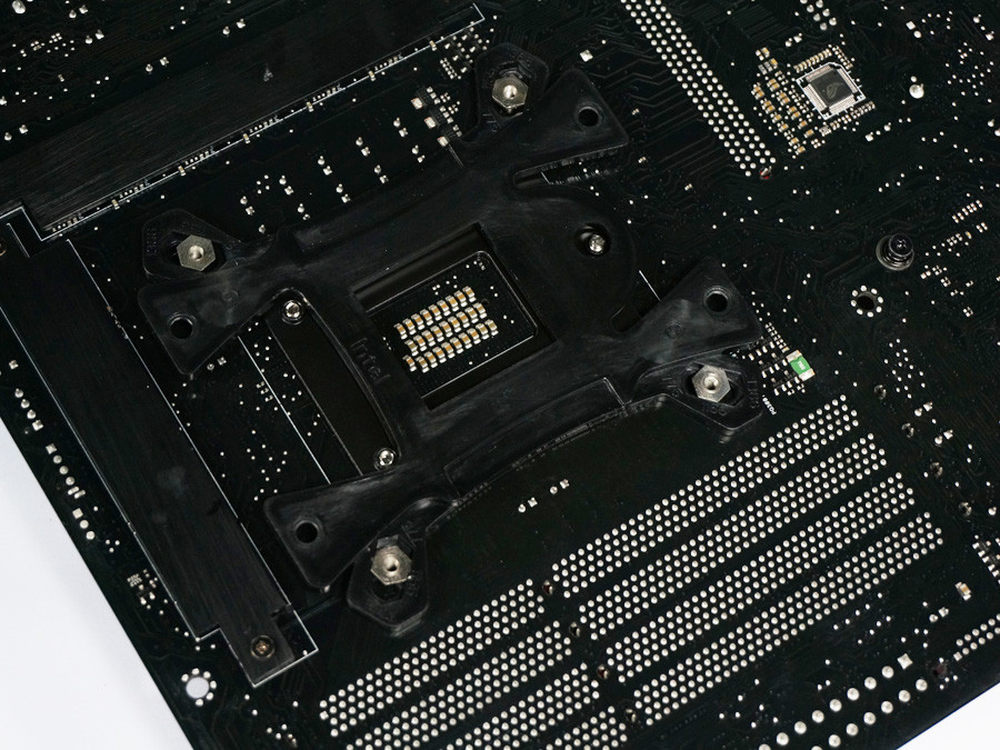

将安钛克H600一体水冷散热器底板装入主板。
13/27

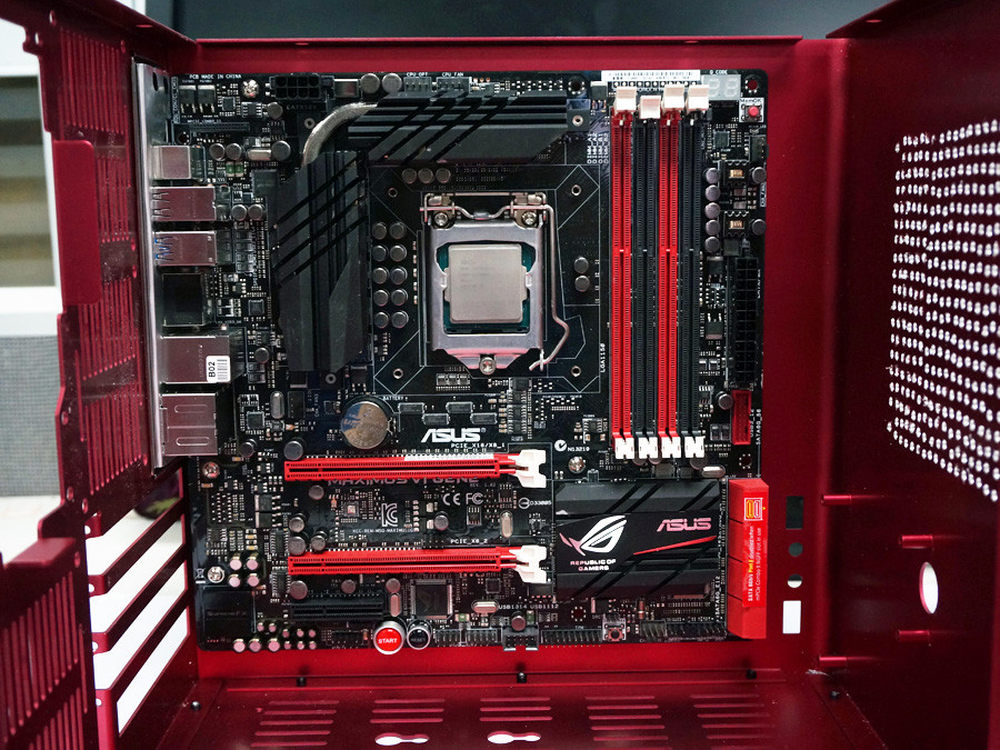

将主板装入机箱，刚刚好。
14/27

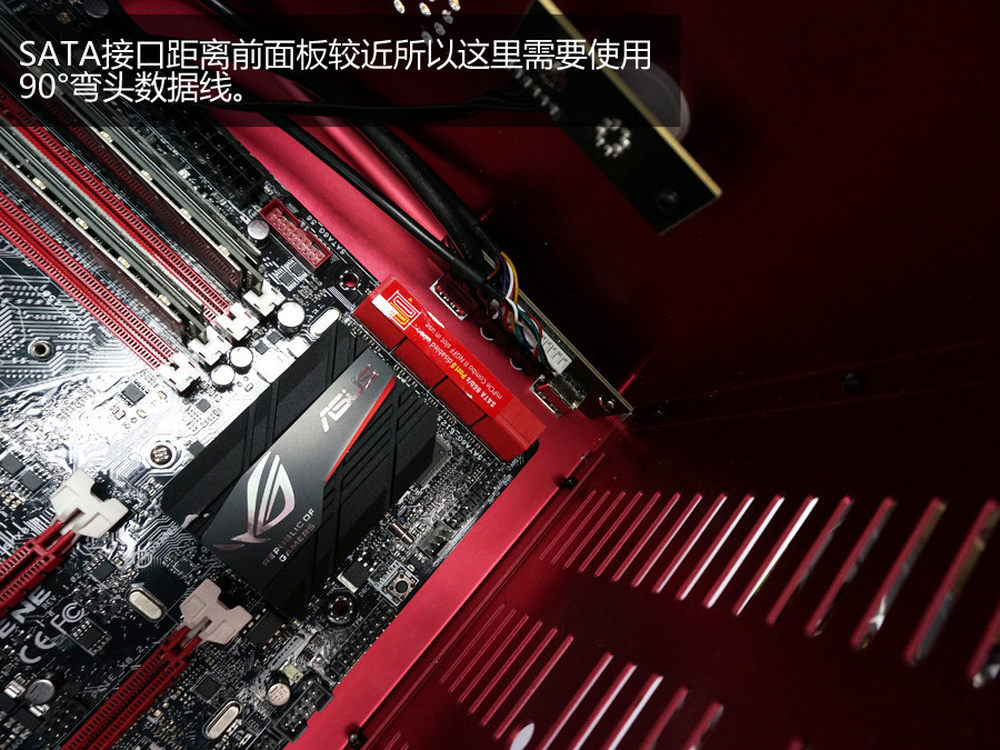

由于乔思伯V4这款机箱极为紧凑，所以在安装SATA数据线的时候一定要使用90度弯头数据线，好在M6G主板附送了弯头数据线，避免了单独购买的麻烦。如果没有弯头数据线的话，可以先将数据线插入主板然后再将主板装入机箱内。
15/27

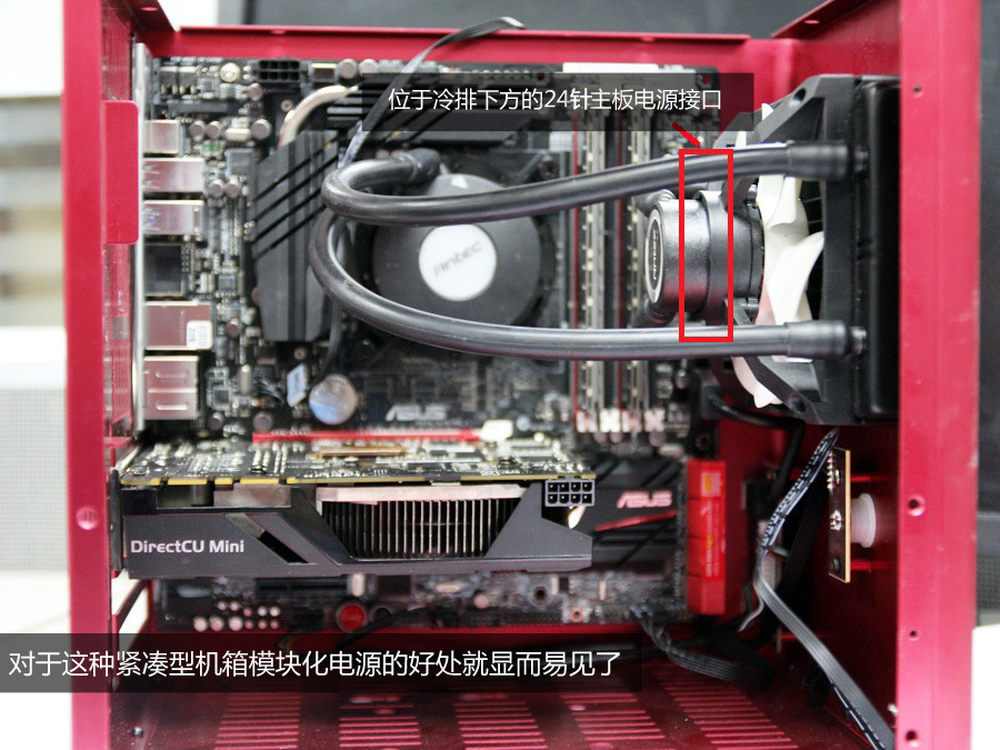

对于超紧凑机箱，使用模块电源的好处就很明显了。
16/27
将所需线材都预先插好。
17/27

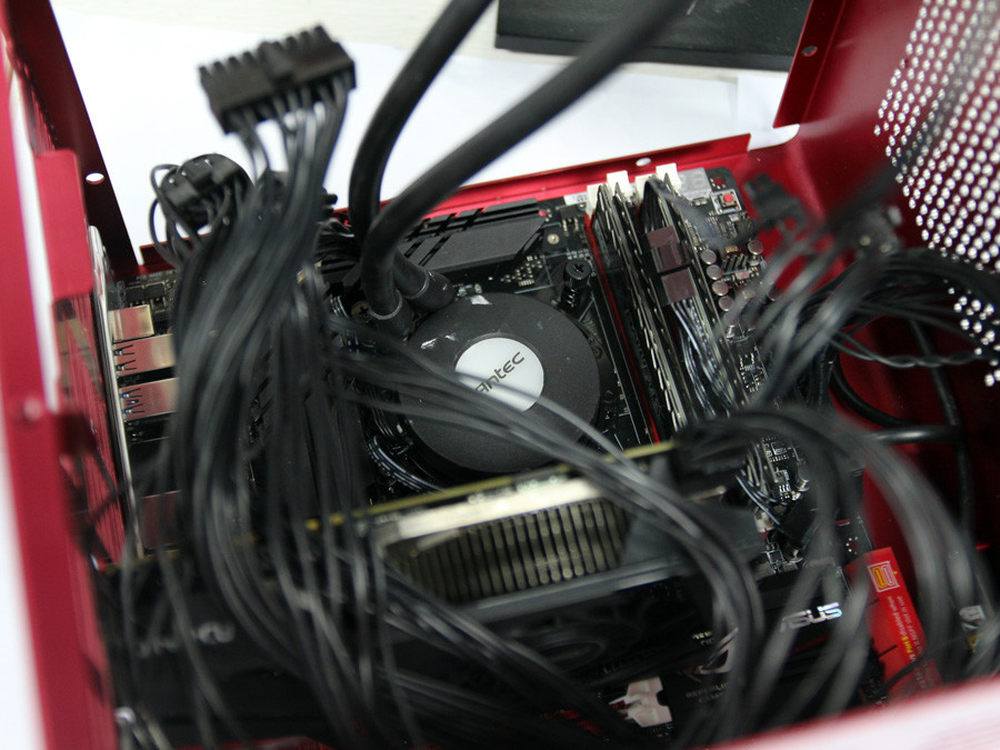

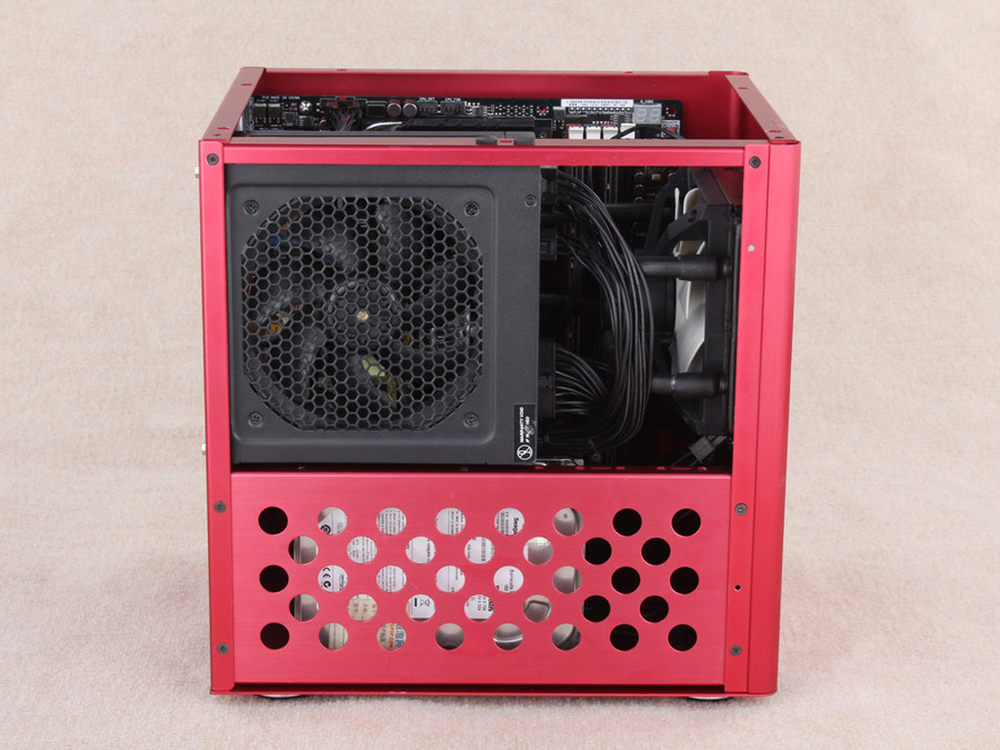

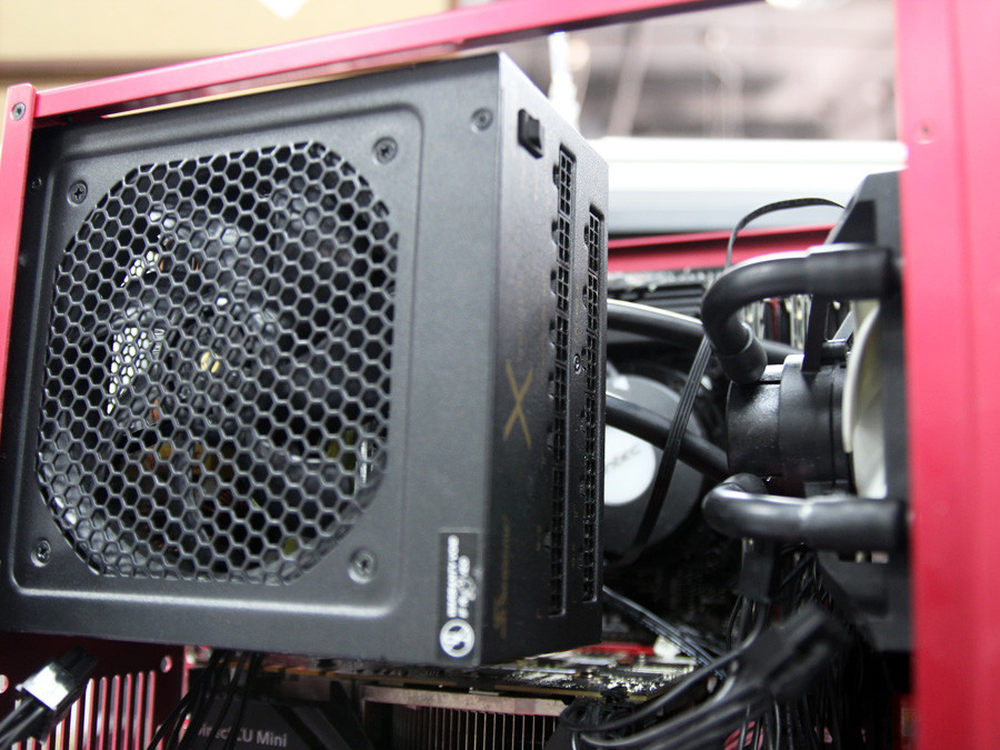

装入电源，将线材插入电源上。
18/27

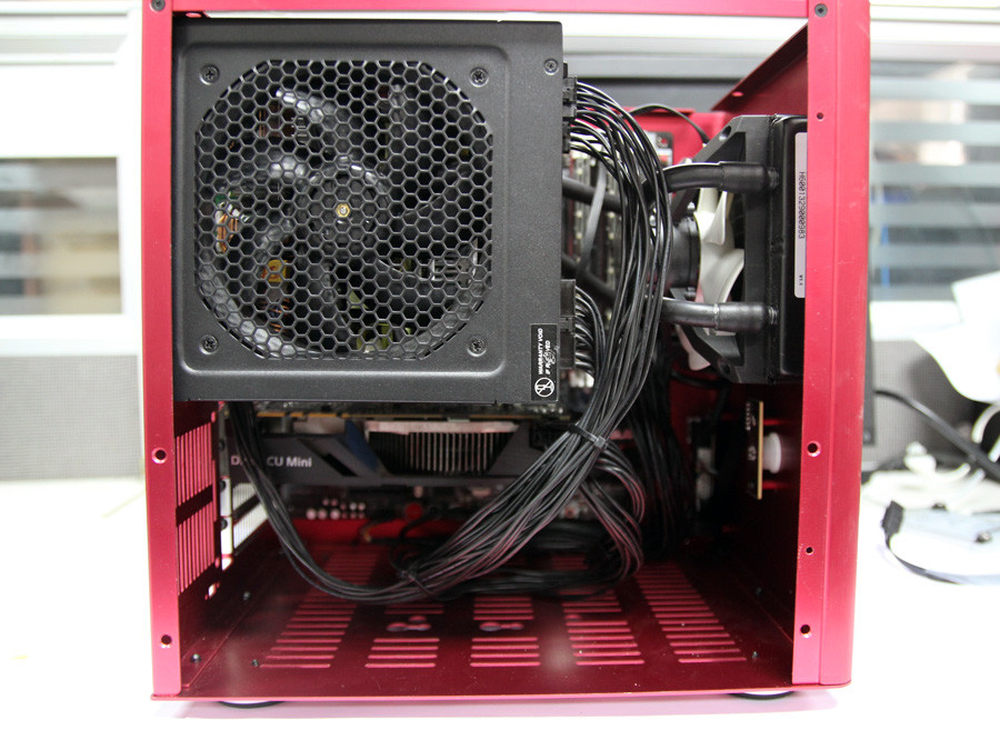

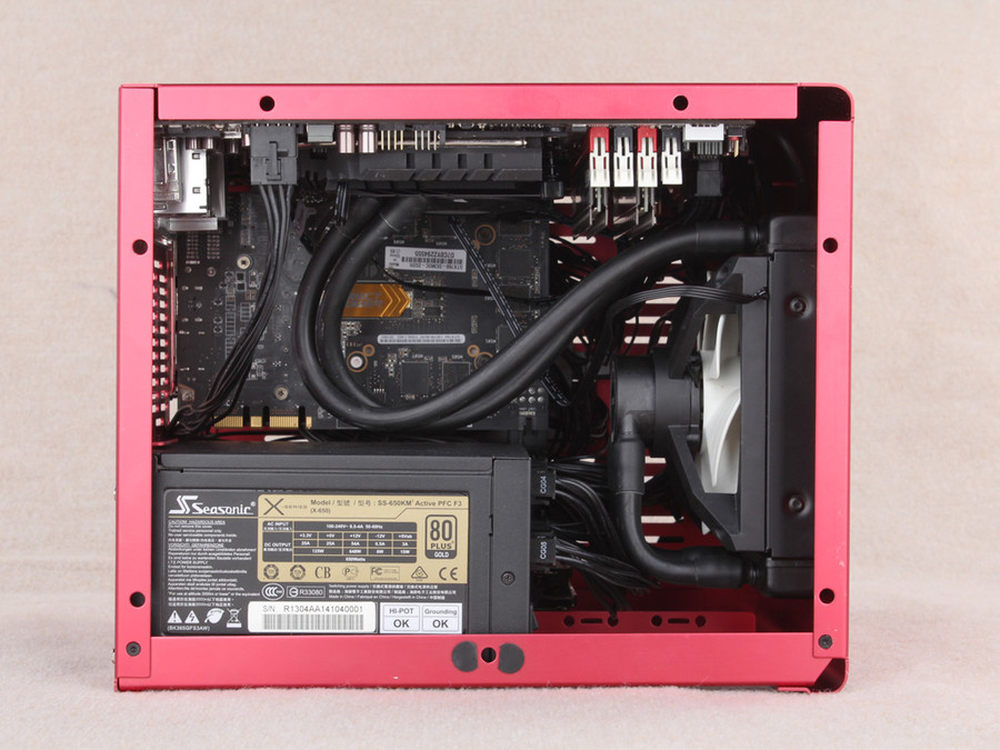

对于这种小机箱来说一般都没有背部走线功能，好在这款机箱下部空间够宽敞，我们完全可以将线材置机箱下方，以上这种走线方式是在没有改线的情况下才进行的，如果使用定制线材机箱内部会更清爽，即使装双卡组SLI/交火都不成问题。
19/27

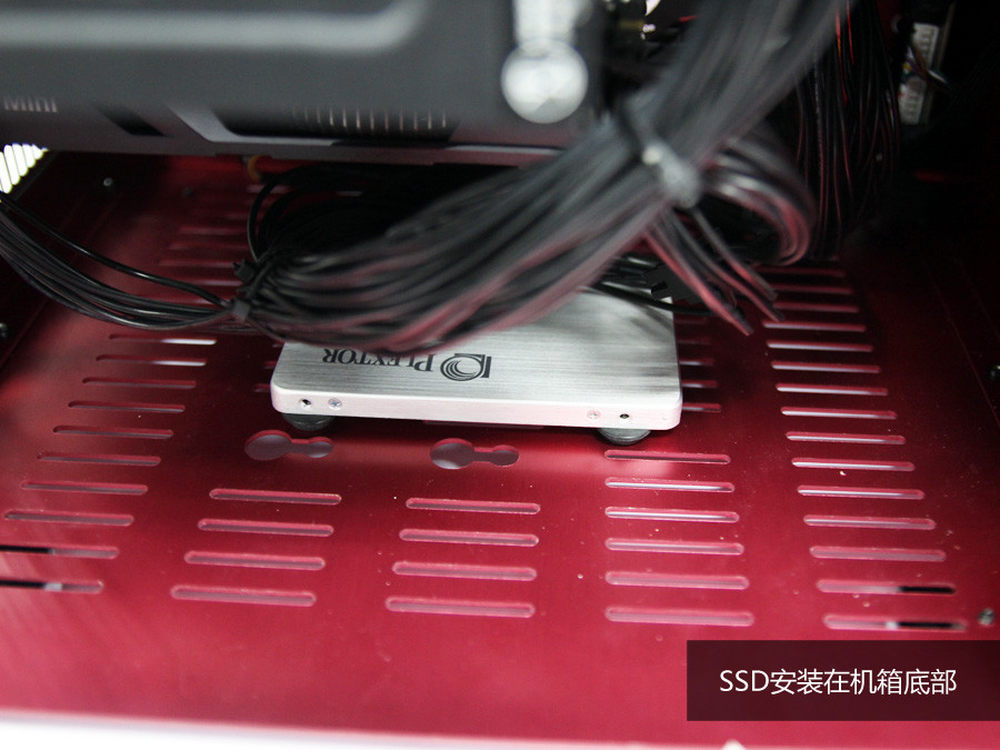

SSD安放位置。
20/27

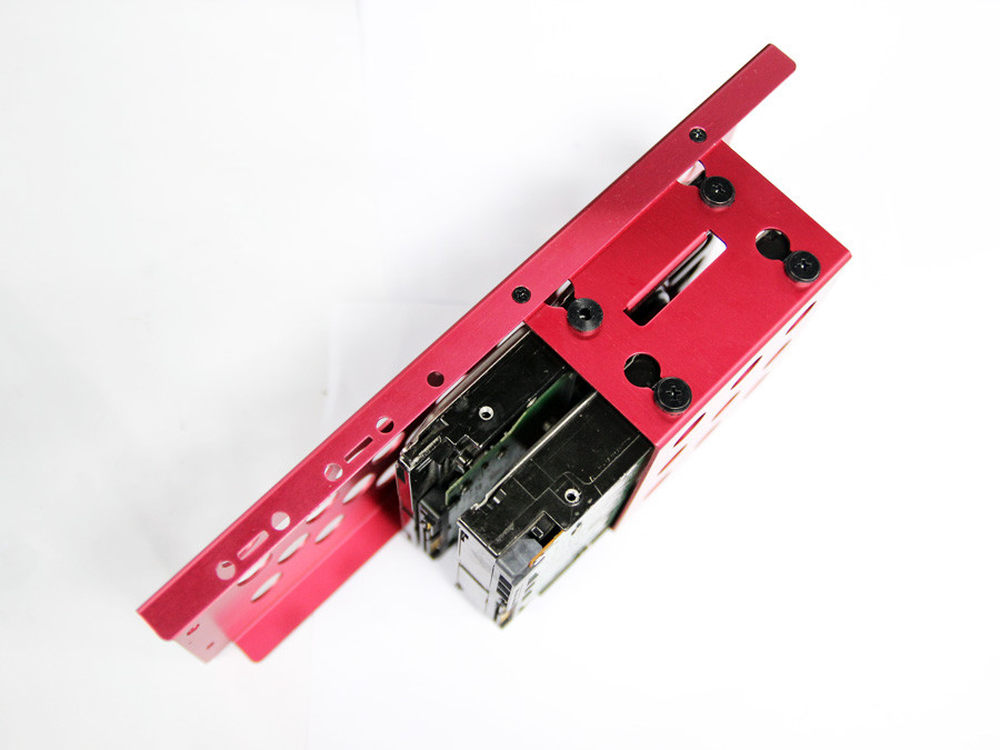

除了机箱底部安放了一枚SSD外，机箱侧面还设有一个硬盘架。
21/27
将硬盘架装入机箱此次装机差不多快结束了。
22/27

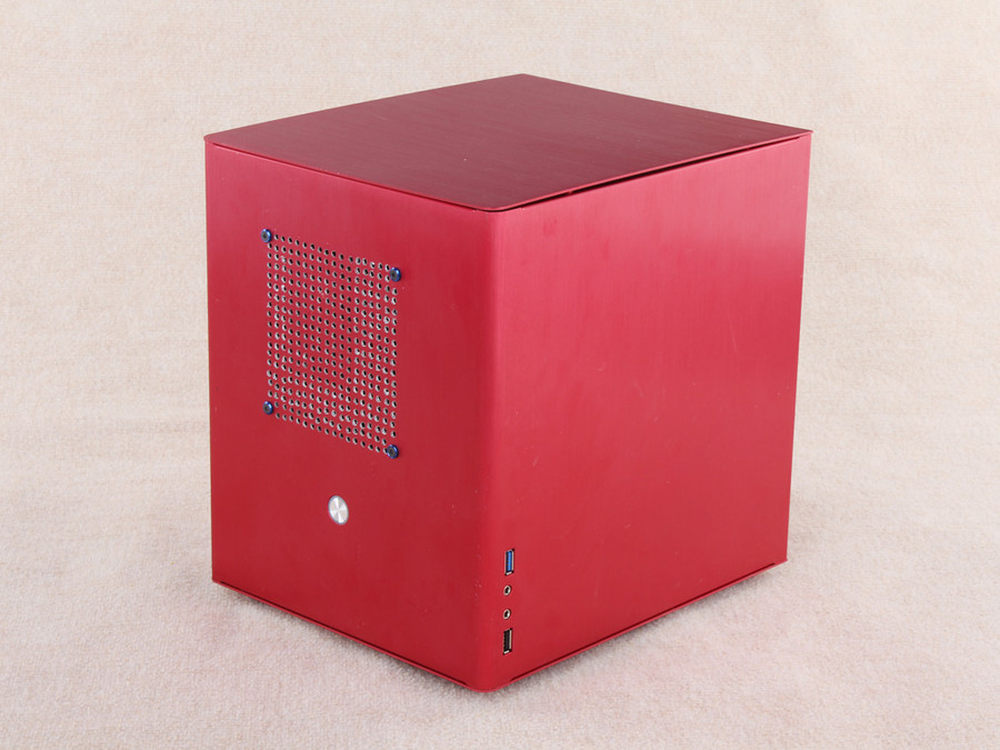

将机箱侧板及顶板盖上，这次的装机就算完成了。
23/27

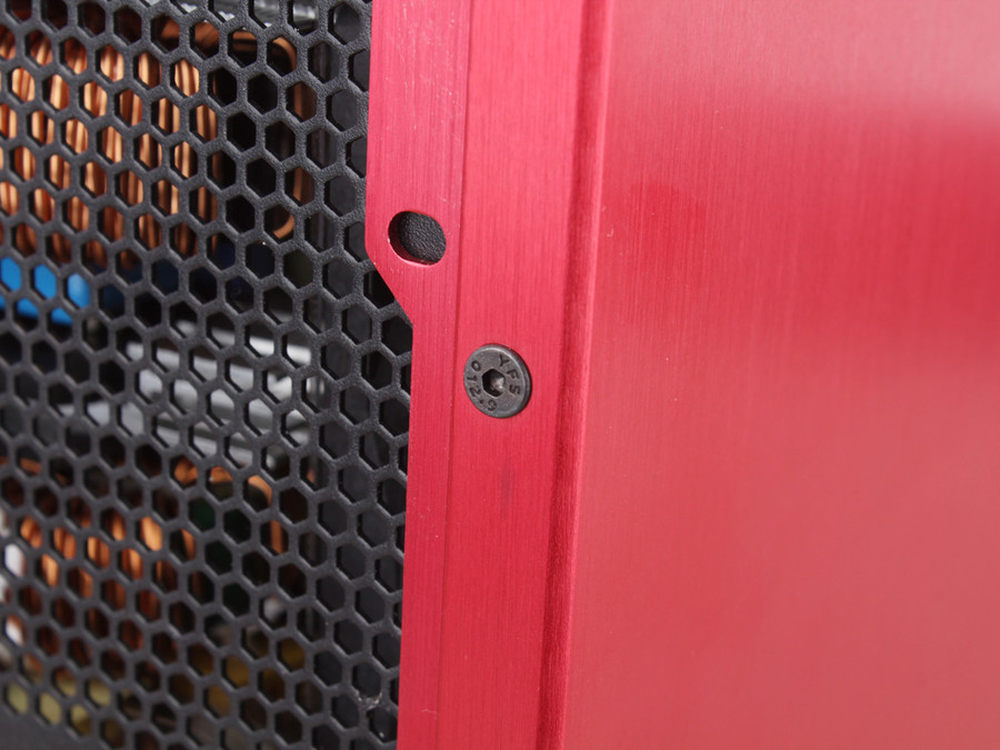

除了机箱开孔外，笔者顺手将机箱的螺丝也换成更YY的内六角螺丝。
24/27
由于工具有限，这里并没有使用沉头钻头对安装孔位进行加工，这里只能使用“遮羞”铝合金垫片进行装饰。
25/27

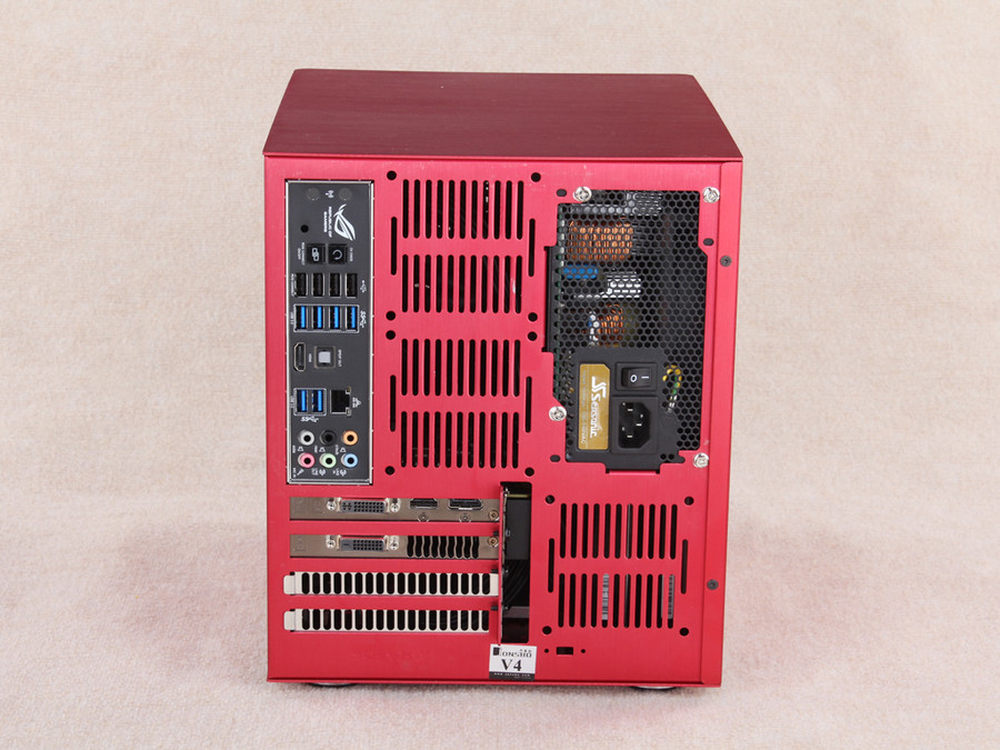

背部I/O接口一览。
26/27

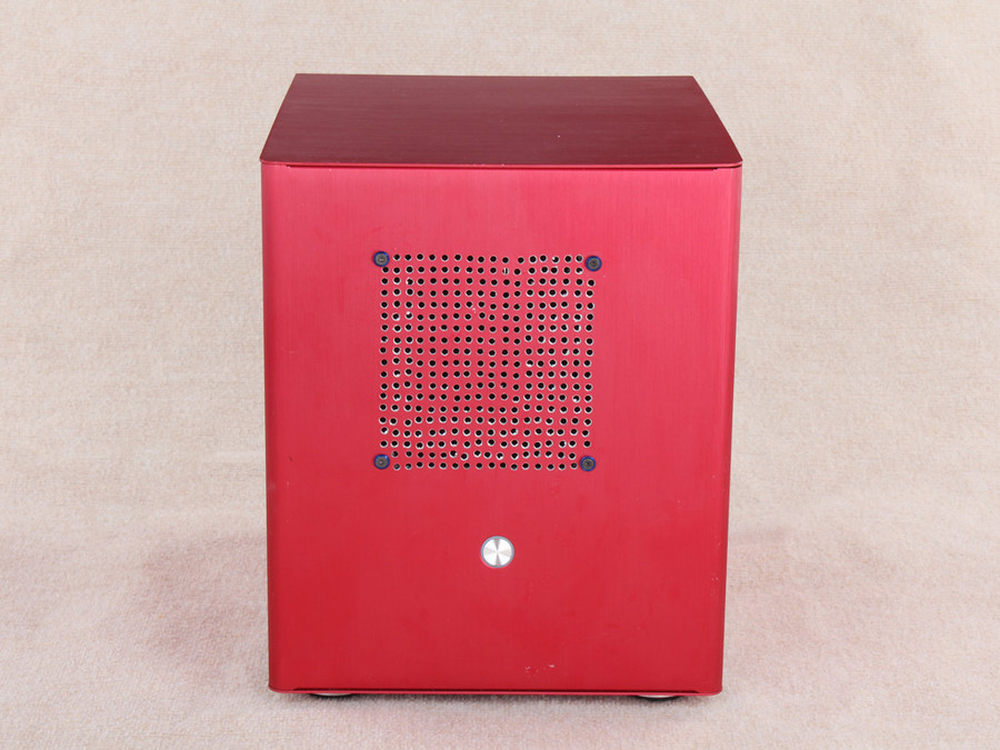

整体一览。
27/27
本次的装机到这里结束了，虽然ITX平台是趋势，但并不大众，而MATX平台才是目前的主流平台，相比ITX平台扩展性、性能、散热都要强上许多，添加硬件也极为多样化，不像ITX平台可选的配件少的可怜。而本次的装机同样证实了MATX平台同样也可以像ITX那么迷你，再也不用为那糟糕的散热性能而担心了，性能方面也更强大。组建这样的MATX平台一款优秀的主板必不可少，本次装机所使用的华硕M6G就是这样的一款主板，近期有想组建MATX平台的玩家不妨关注下这款主板。
