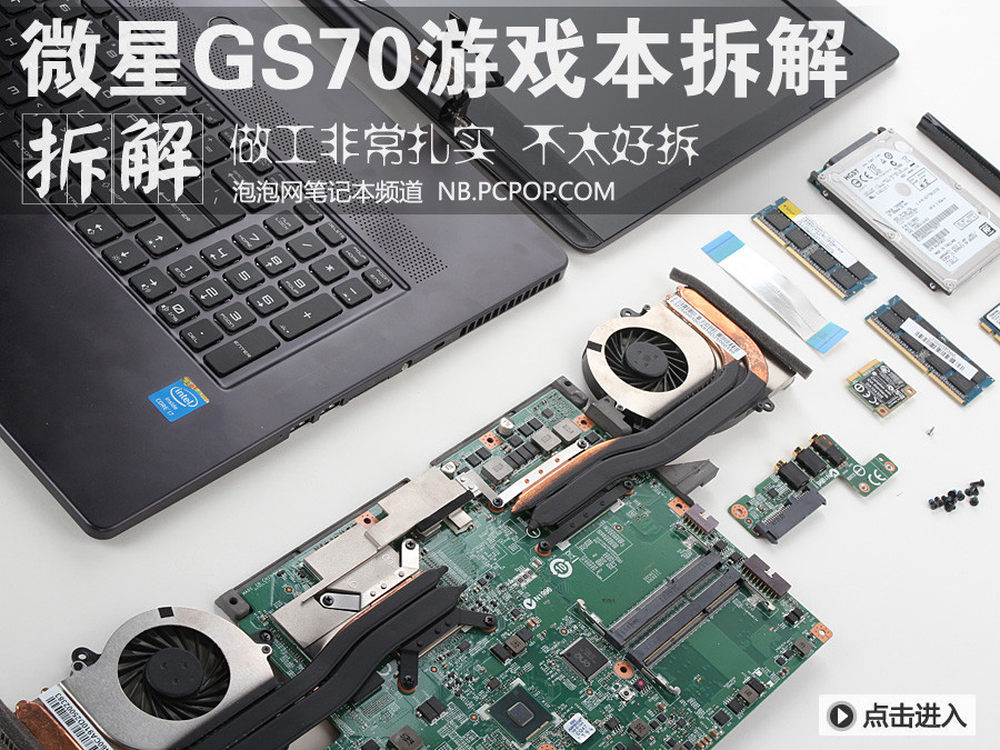

主板带背板保护 微星GS70游戏本拆解
1/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
就在昨天笔者给大家奉上了微星GS70超薄游戏本的评测，今天趁热打铁，继续为大家奉上该机的拆解部分。东西好不好，用料够不够扎实，您看了就知道。
老实说，很多笔记本厂商都不愿意让媒体拆机，怕拆坏只是借口，怕暴露，怕被喷才是真的。而微星则表示，随便拆！可见其对于产品的充足信心。而通过拆解，笔者也发现，GS70的内部做工确实不错，甚至还在主板上面设计了一张镁合金保护背板。下面让我们一起看看。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
2/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

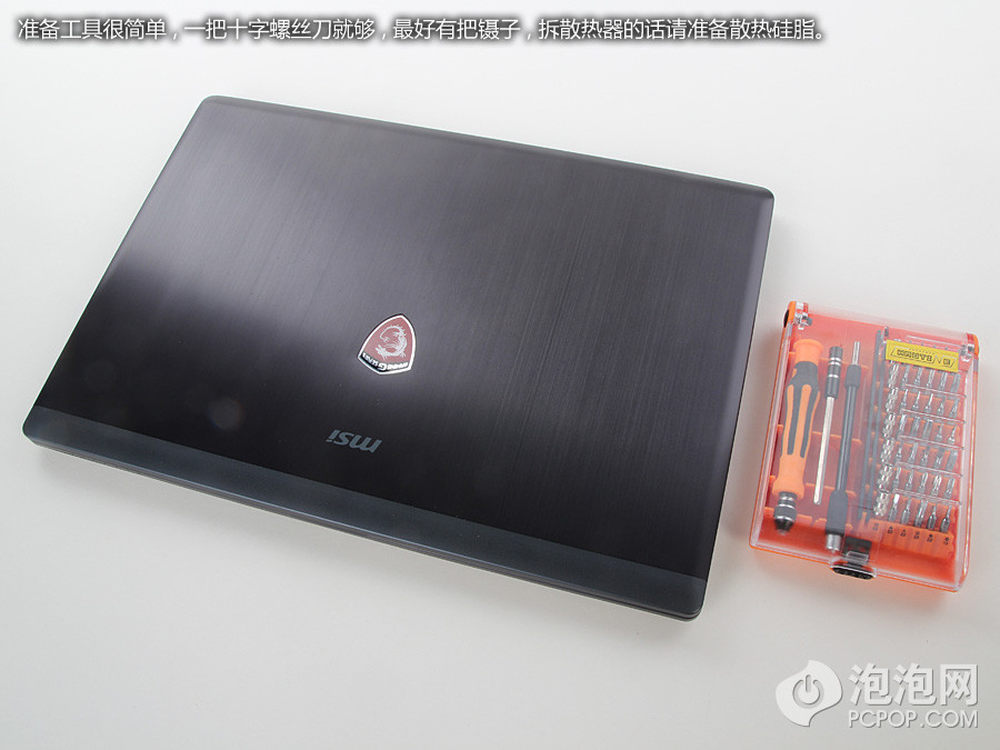

准备工具很简单，一把十字螺丝刀就够，最好有把镊子，拆散热器的话请准备散热硅脂。
3/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

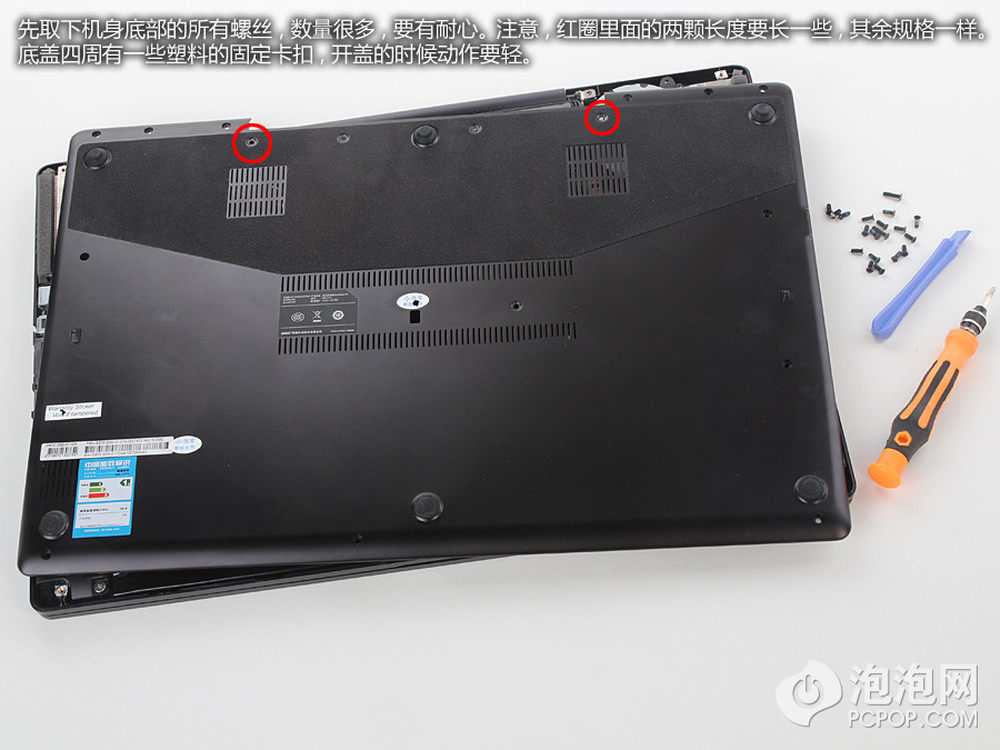

先取下GS70机身底部的所有螺丝，数量很多，要有耐心。注意，红圈里面的两颗长度要长一些，其余规格一样。
底盖四周有一些塑料的固定卡扣，开盖的时候动作要轻。
4/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

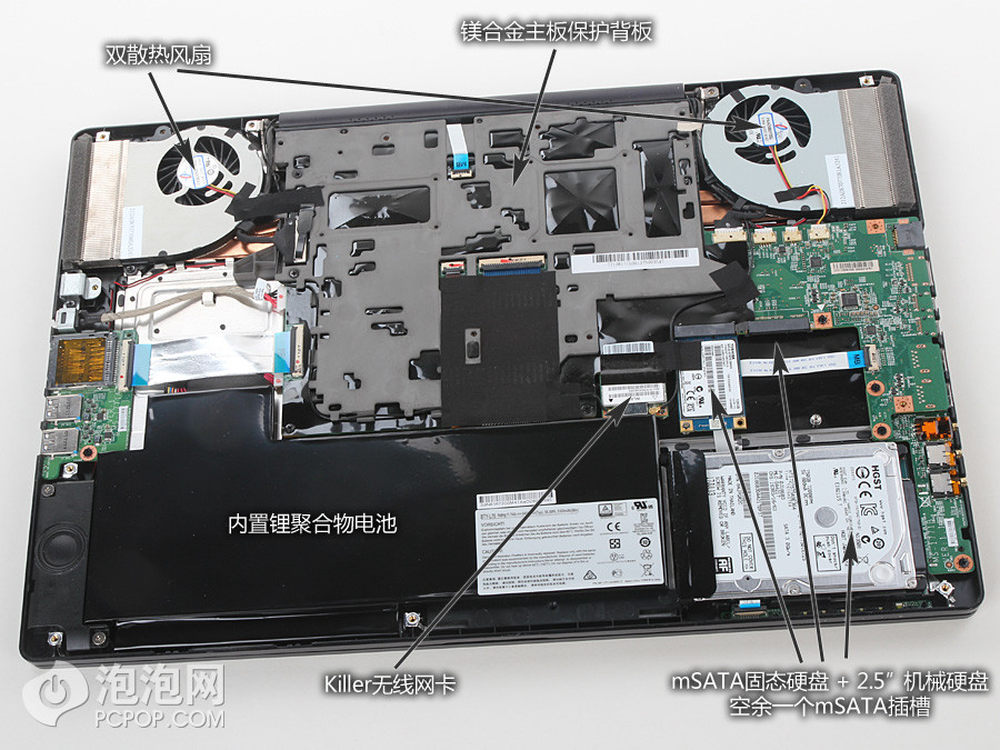

微星GS70内部主要器件总览。
5/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

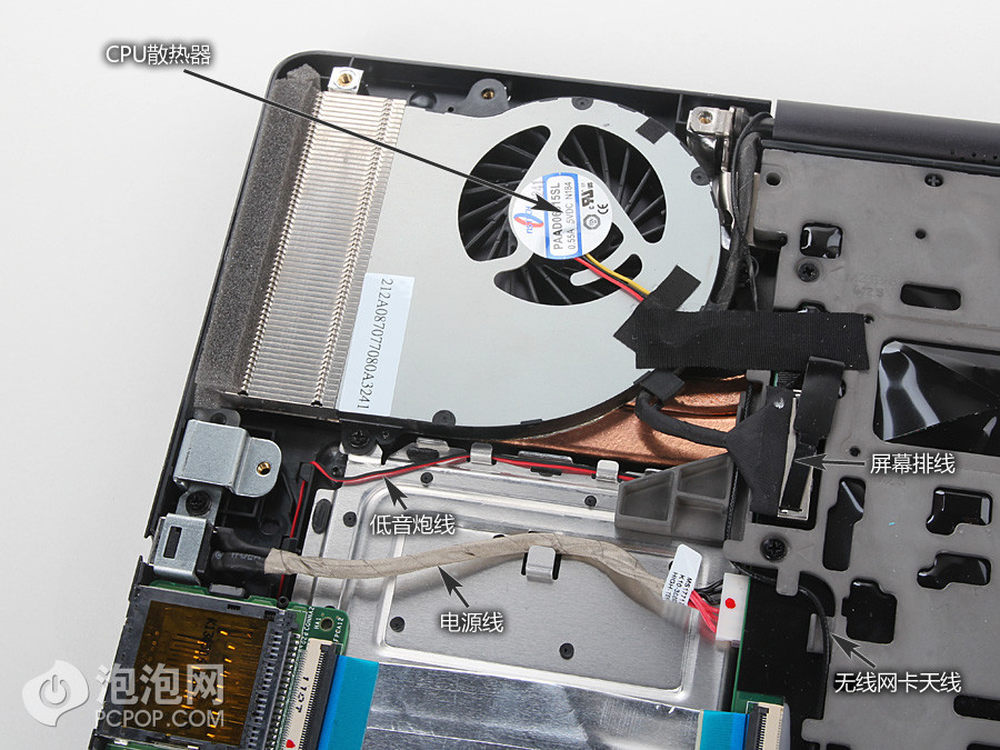

微星GS70的CPU散热器区域展示。
6/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

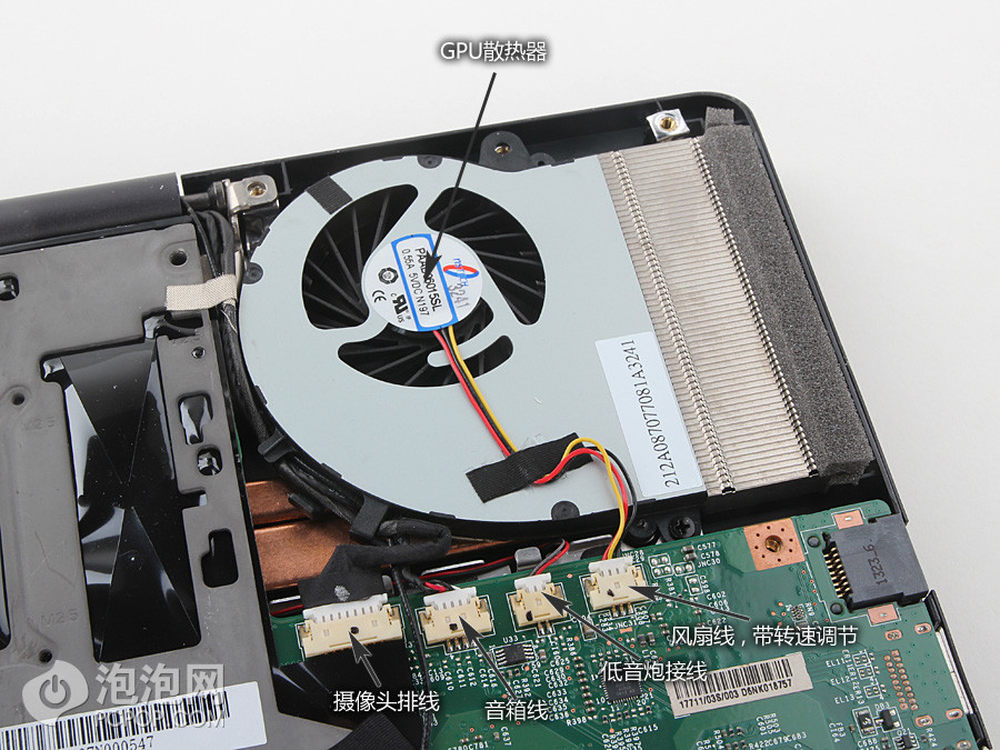

微星GS70的GPU散热器区域展示。如果机器运行负荷不高，并且没有调用独显资源，那么这颗风扇是不工作的，以降低噪音。
7/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

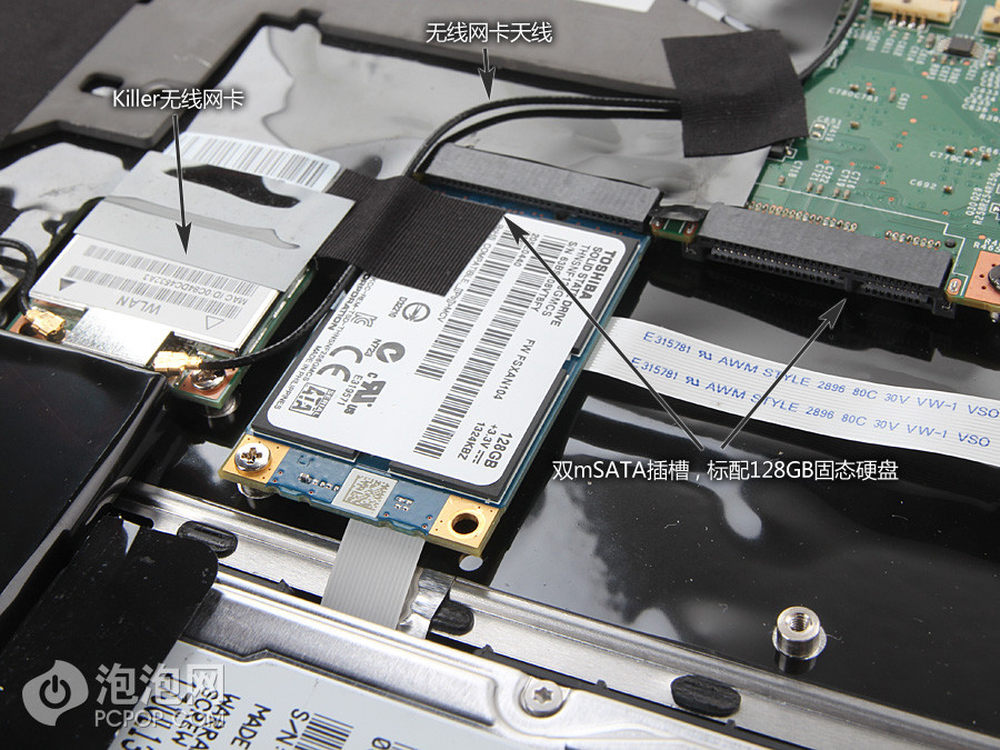

微星GS70内部拥有两个mSATA插槽，可安装双固态硬盘。配备Killer无线网卡。
8/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

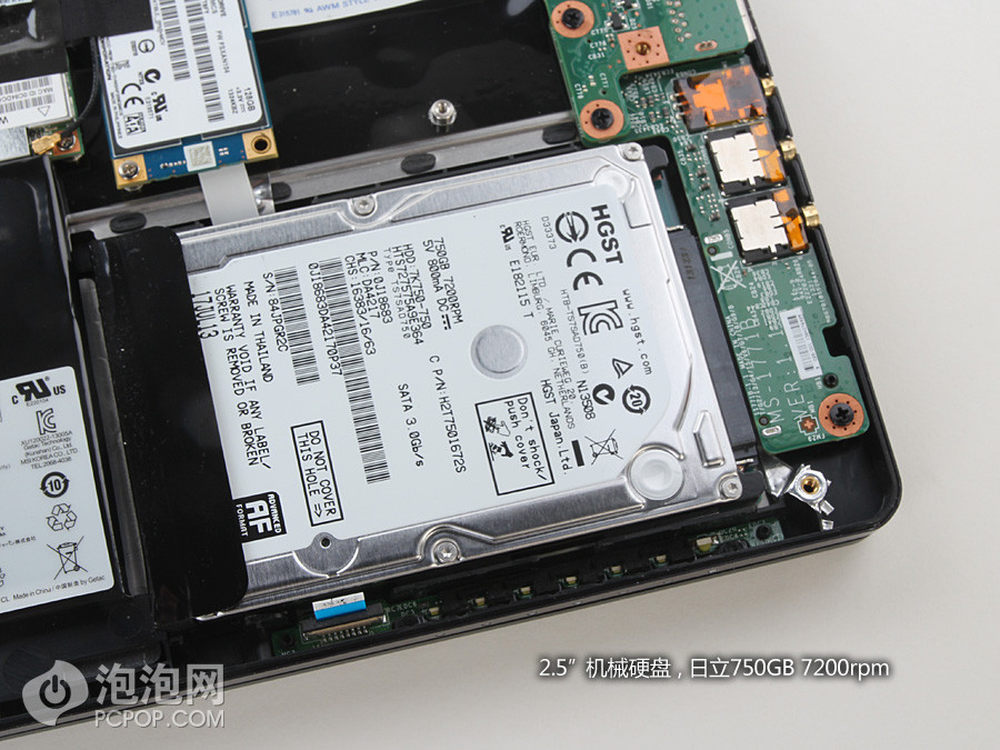

微星GS70标配750GB机械硬盘。
9/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

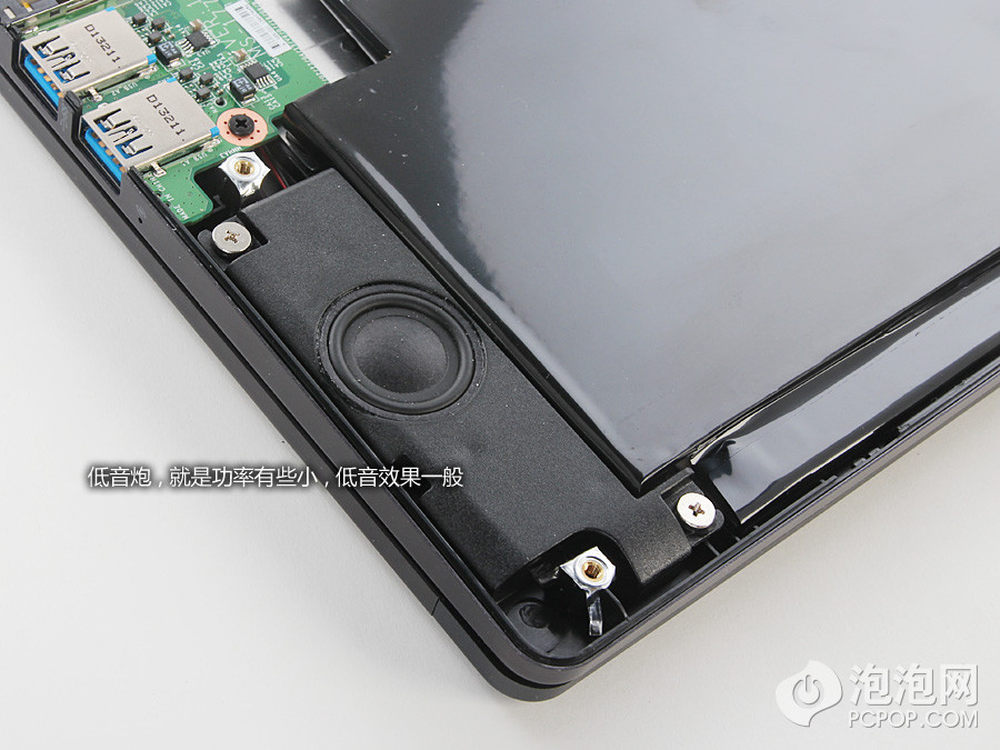

微星GS70内置低音炮，只是功率有些偏小。
10/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

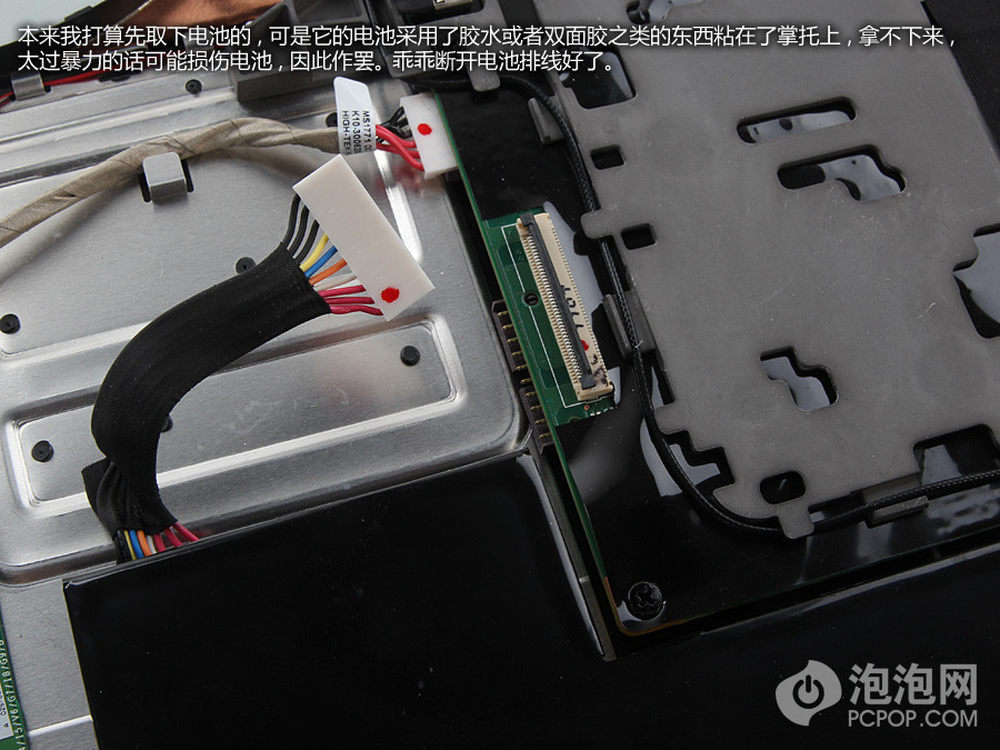

进一步拆解前肯定是彻底断电，我本来打算取下电池，但电池下面有胶水或者双面胶，粘的非常牢固，姑且作罢，毕竟强行用力也许会损伤电芯，造成隐患。
11/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

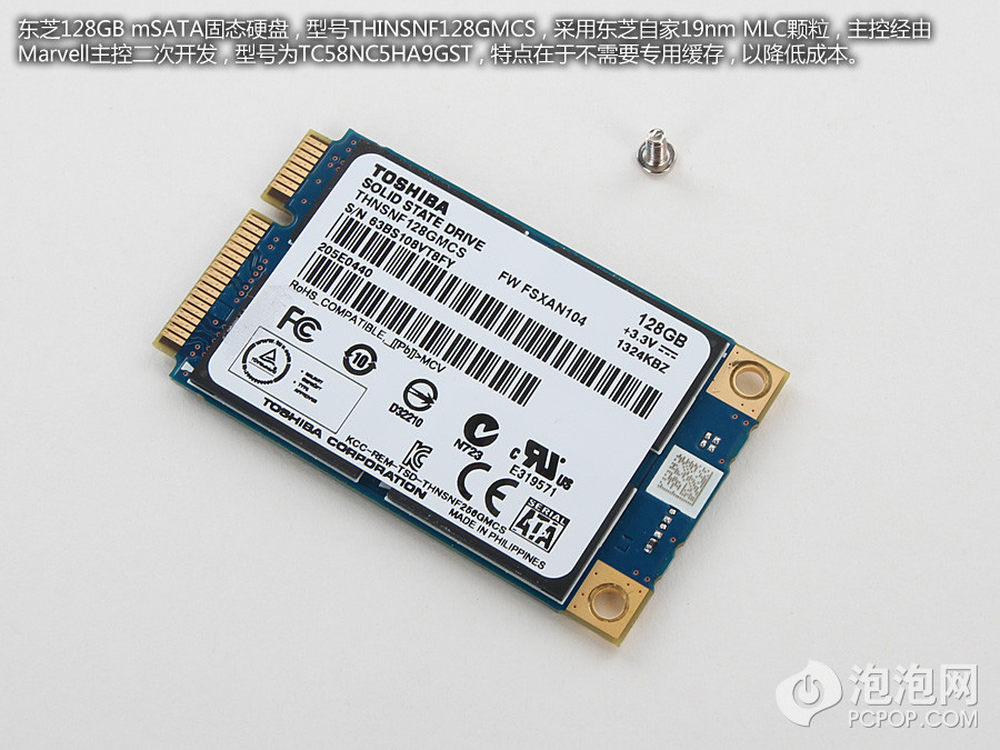

固态硬盘，由东芝提供，型号THINSNF128GMCS，主控由东芝基于Marvell主控二次研发，可摆脱缓存，以降低成本。19nm MLC颗粒。
12/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

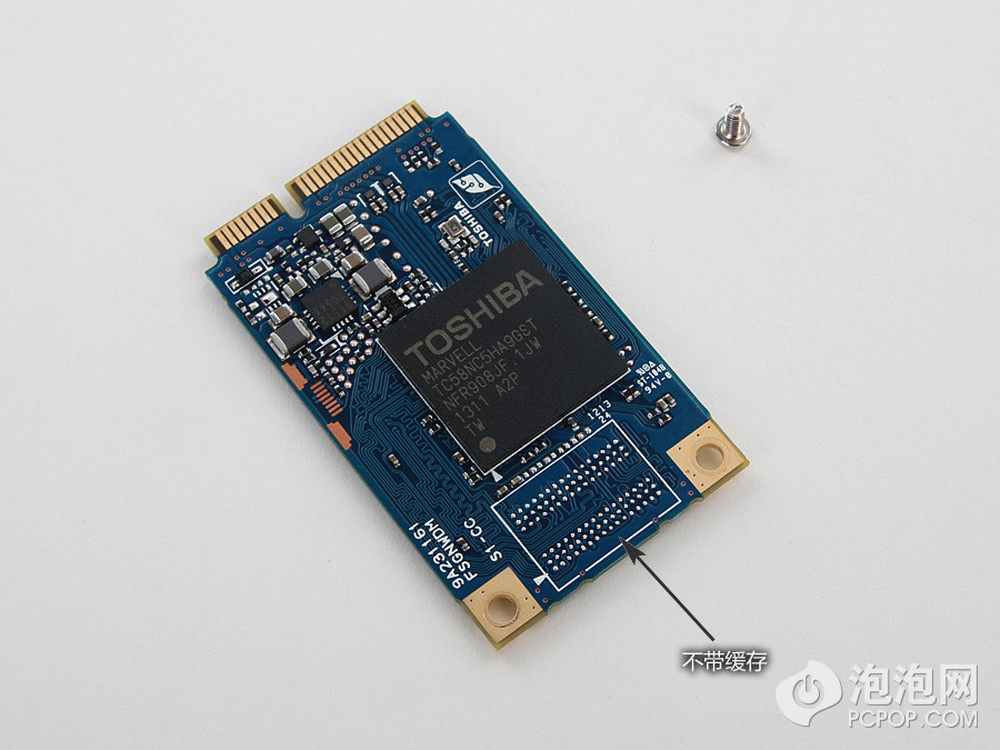

固态硬盘背面，可以清楚看到主控颗粒，不带缓存。
13/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

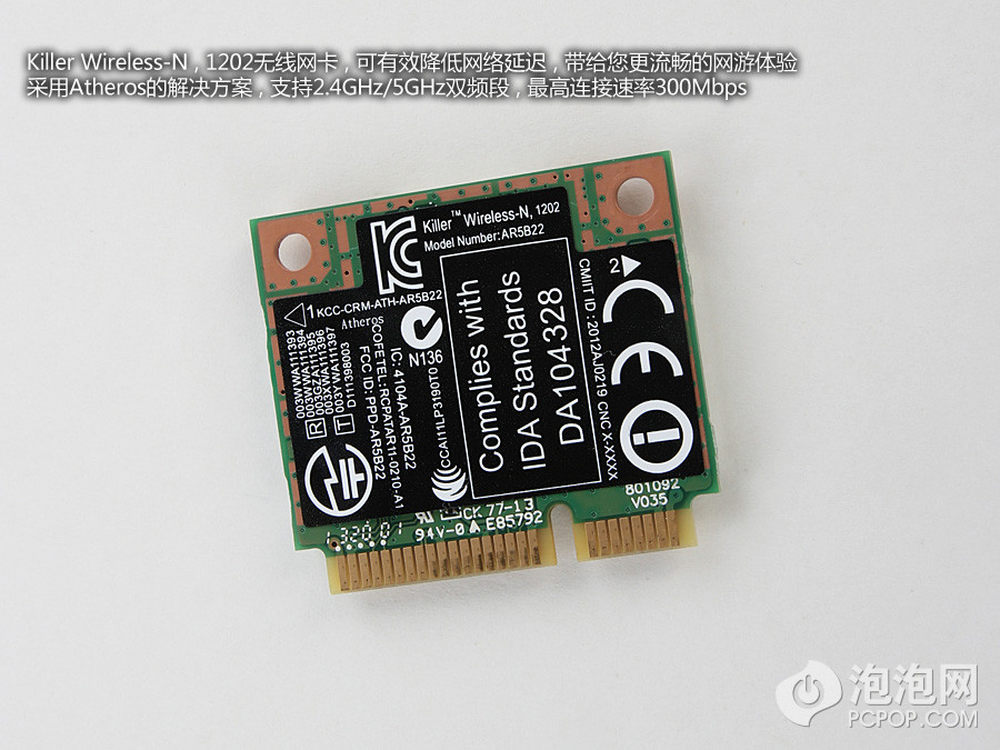

微星GS70使用Killer的无线网卡，它可以有效降低网络延迟，减少丢包，给您更流畅的网游体验。
14/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
GS70的主板拆起来比较麻烦，第一，排线比较多，并且大部分带有胶带固定，揭的时候要小心，第二，要先弄明白金属背板的结构，它连带处理器以及显卡的散热器，因此要和主板一起拆下。
这两根排线左边是键盘的，右边是触控板的。
15/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

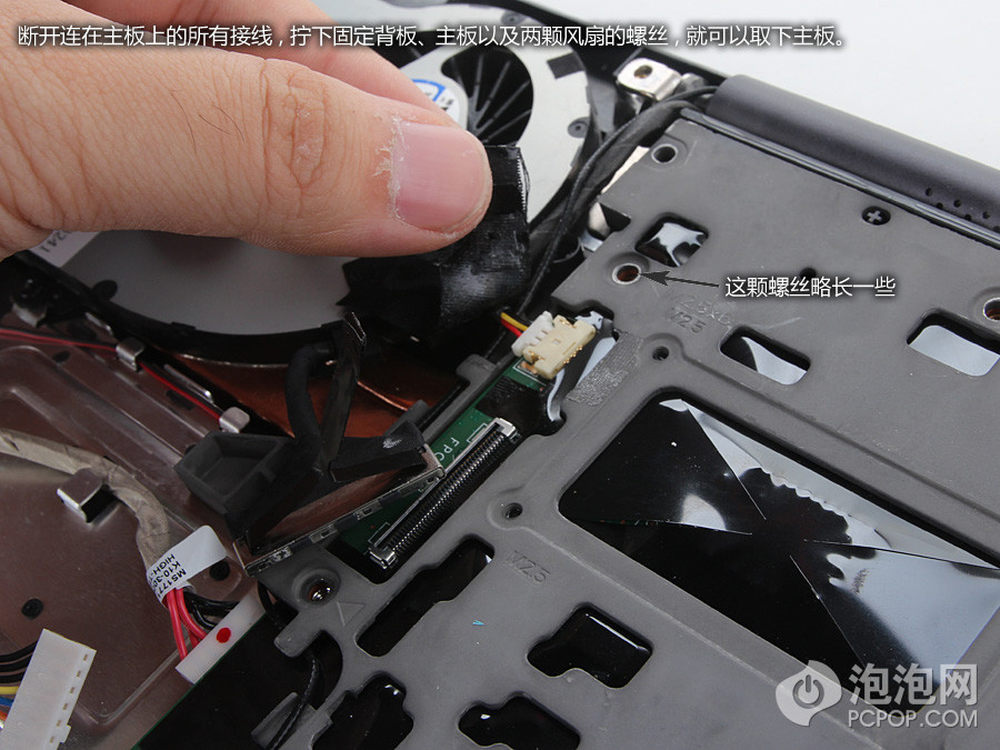

断开连在主板上的所有接线，拧下固定背板、主板以及两颗风扇的螺丝，就可以取下主板。
16/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

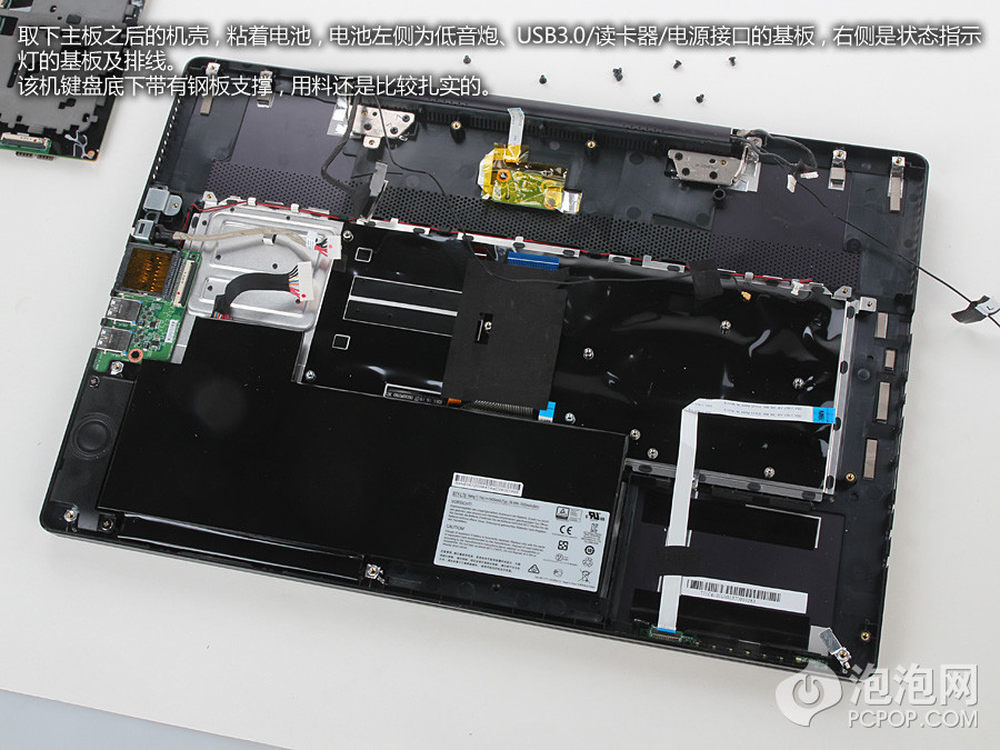

取下主板之后的机壳，粘着电池，电池左侧为低音炮、USB3.0/读卡器/电源接口的基板，右侧是状态指示灯的基板及排线。
GS70键盘底下带有钢板支撑，用料还是比较扎实的。
17/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

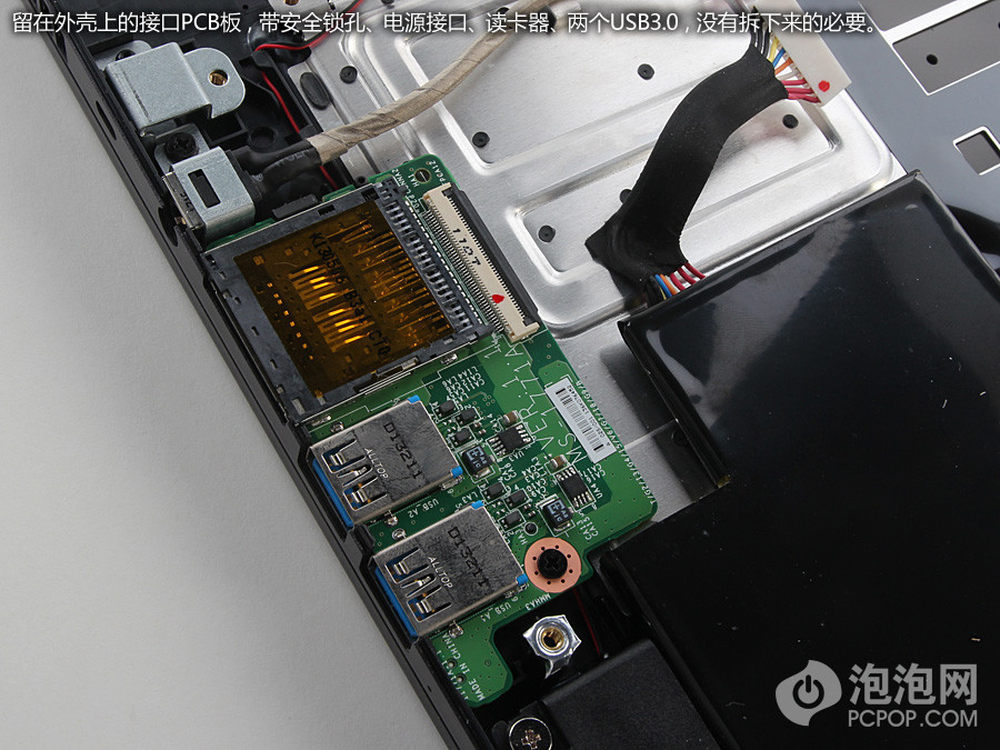

留在外壳上的接口PCB板，带安全锁孔、电源接口、读卡器、两个USB3.0，没有拆下来的必要。
18/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

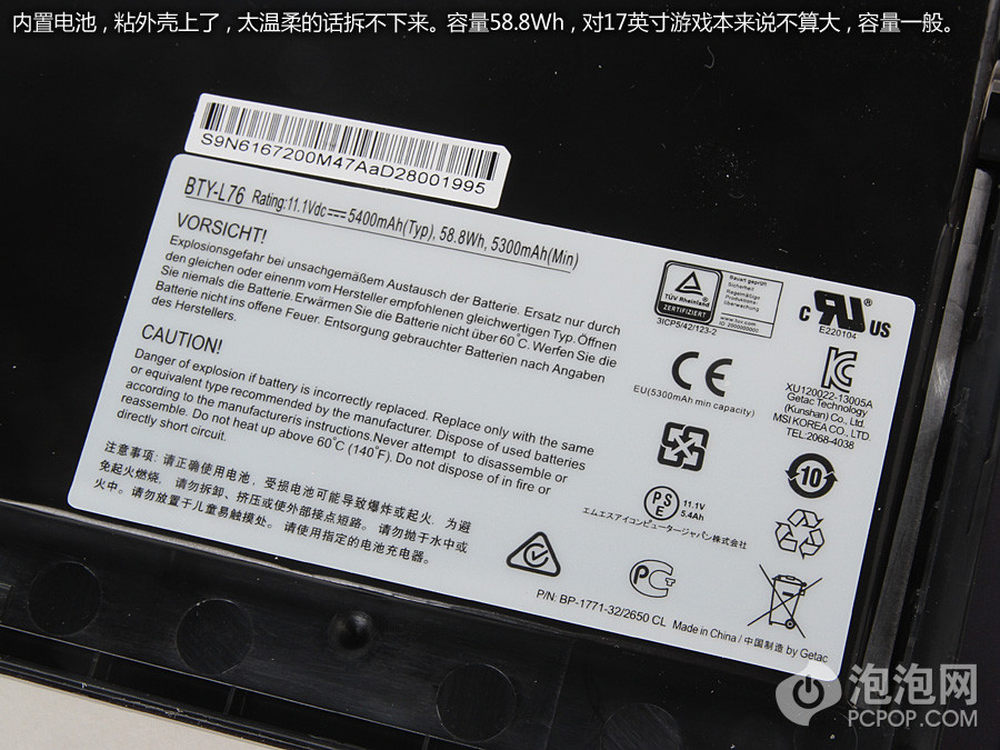

内置电池，粘外壳上了，太温柔的话拆不下来。容量58.8Wh，对17英寸游戏本来说不算大，容量一般。
19/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

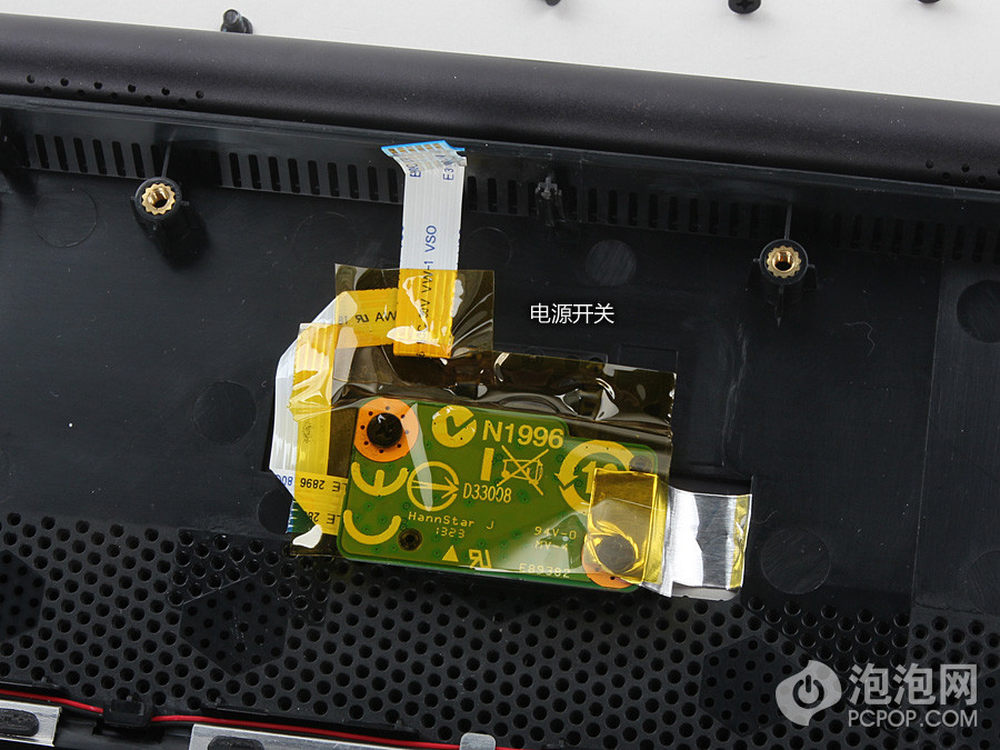

微星GS70电源开关背面展示。
20/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

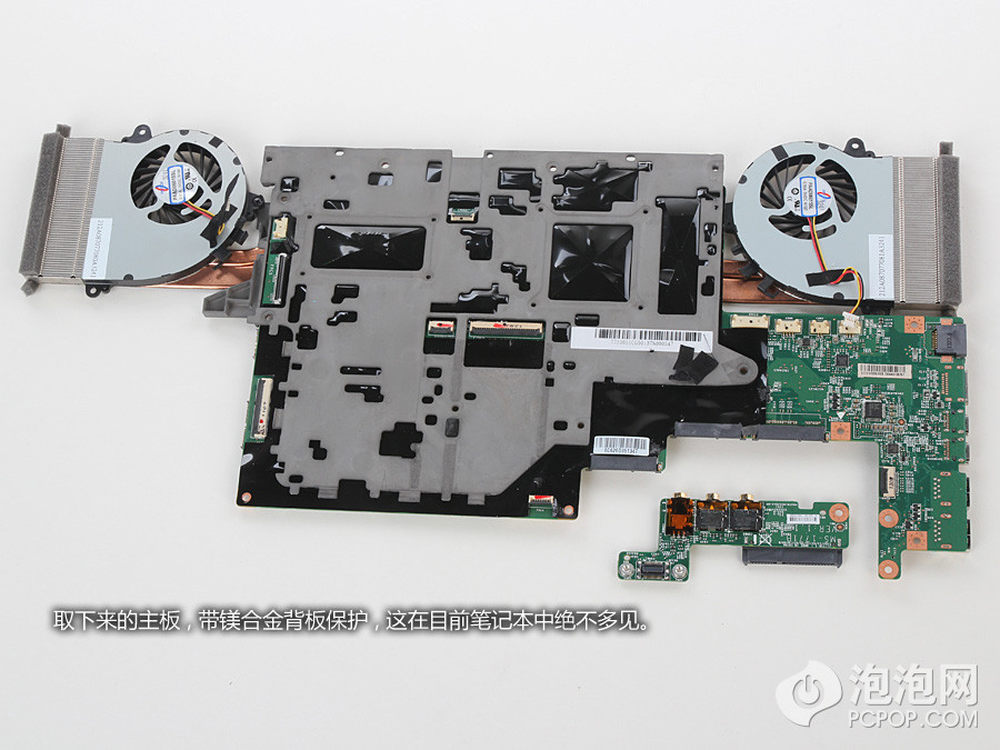

取下来的GS70主板，带镁合金背板保护，这在目前笔记本中绝不多见。
21/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

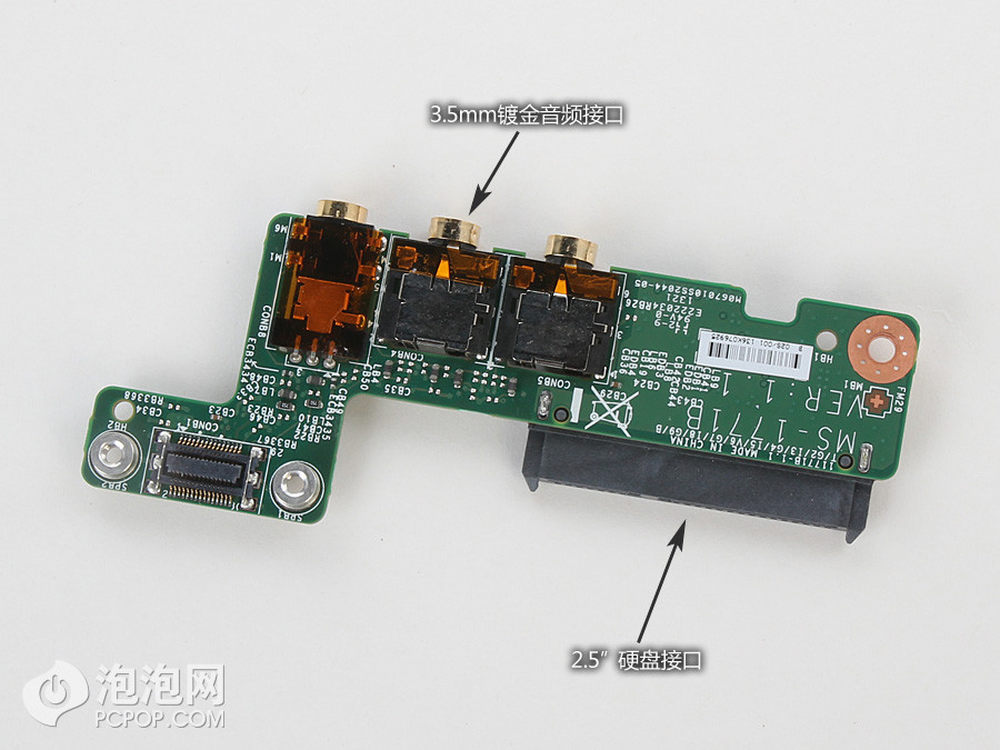

微星GS70的音频接口采用镀金设计，以提供更纯的音频信号。
22/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

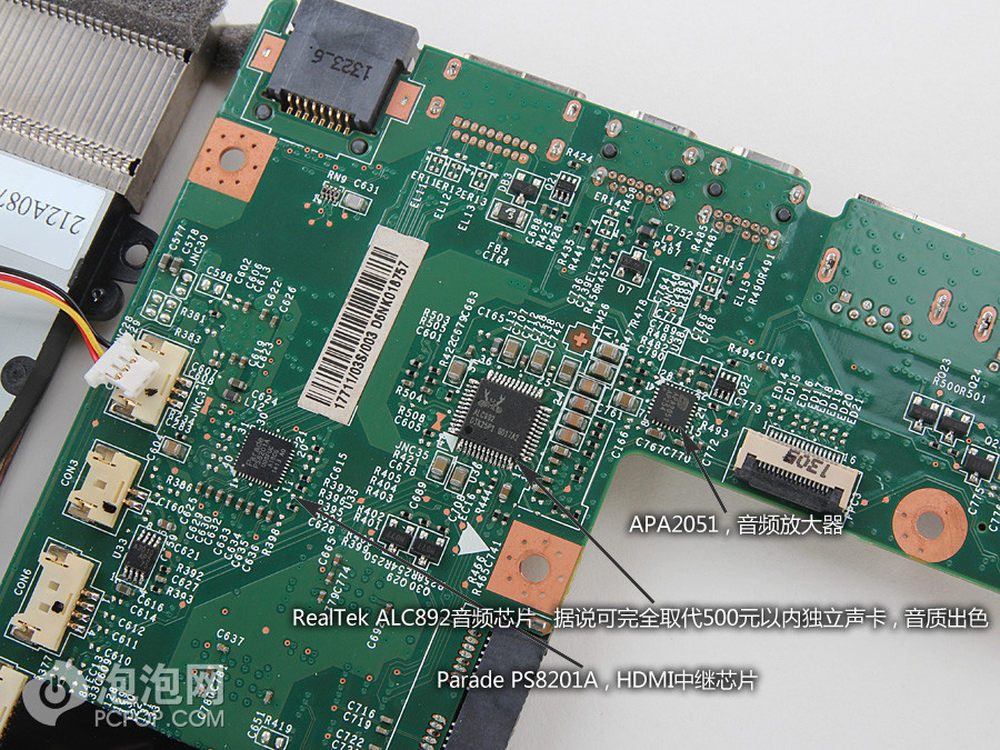

微星GS70使用RealTek ALC892音频解码芯片，搭配APA2051放大器，可提供媲美独立声卡的高品质声音。
23/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

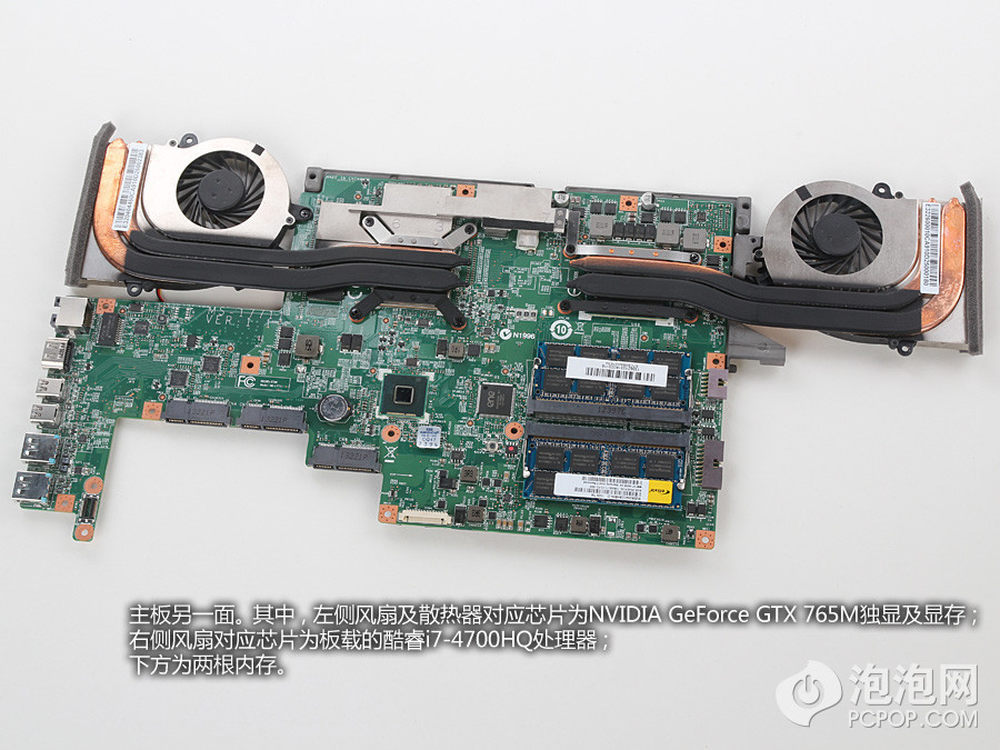

微星GS70主板另一面展示，包括双独立散热系统，两根内存。处理器以及显卡为固化在主板上的设计，不可更换。
24/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

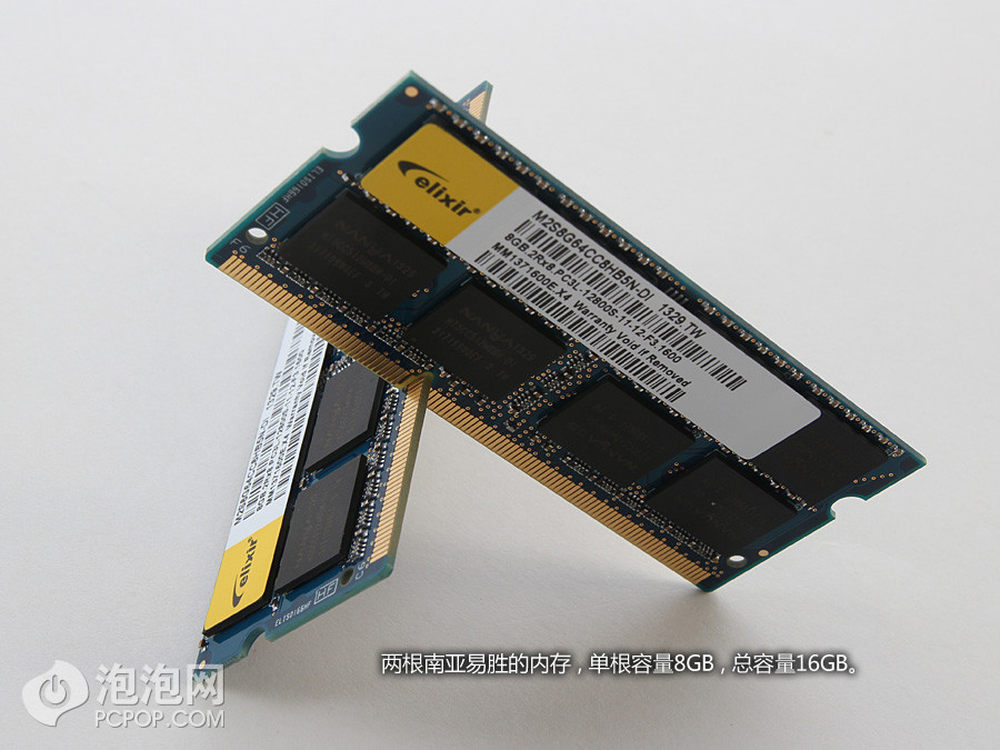

微星GS70采用两根南亚的内存，单根容量8GB，总容量16GB。
25/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

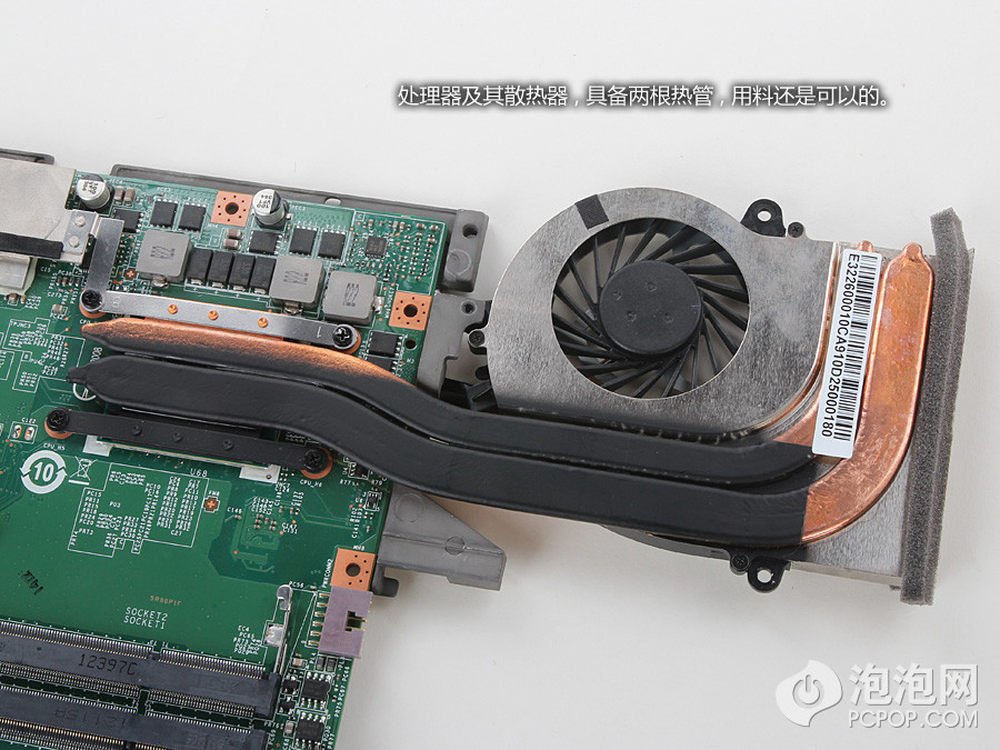

微星GS70的处理器及其散热器，具备两根热管，用料还是可以的。
26/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

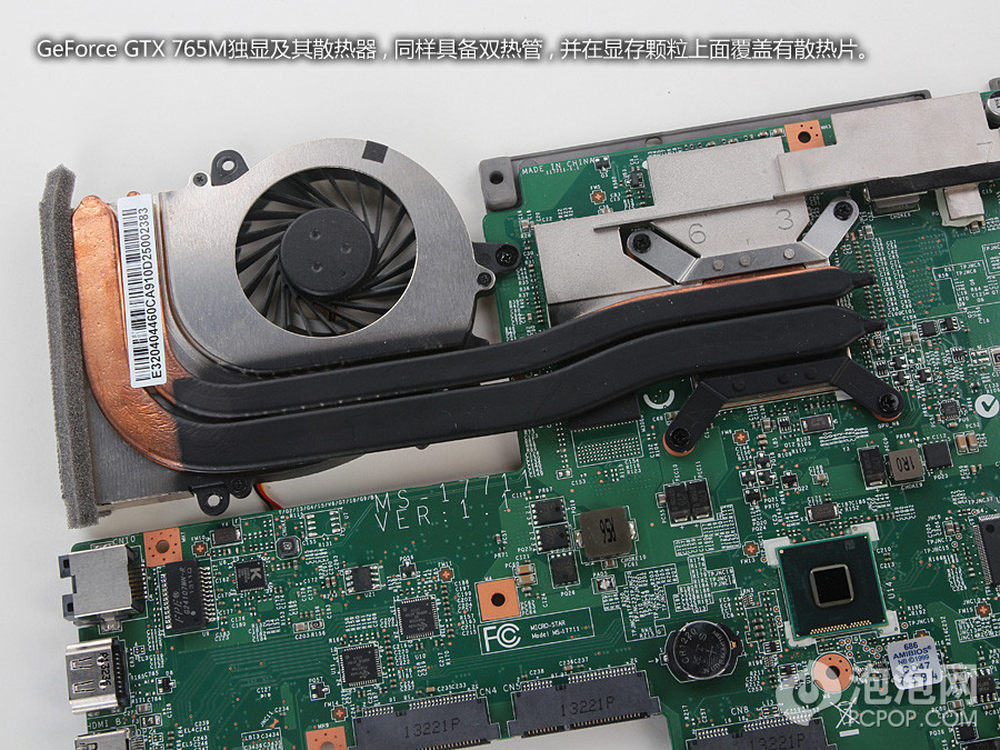

GS70的GeForce GTX 765M独立显卡及其散热器，同样具备双热管，并且在显存芯片上面覆盖散热片。
27/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

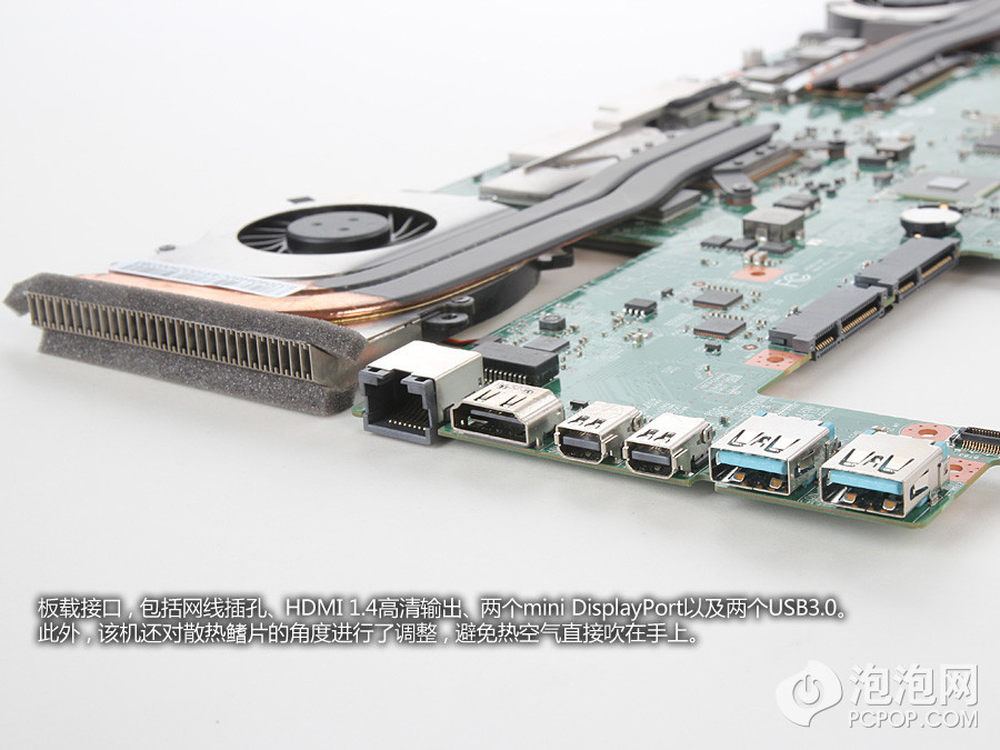

微星GS70的板载接口，包括网线插孔、HDMI 1.4高清输出、两个mini DisplayPort 1.2视频输出、两个USB3.0。此外，它还对散热鳍片的角度进行了调整，避免热空气直接吹在用户手上。
28/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
微星GS70采用Killer的以太网卡。
29/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

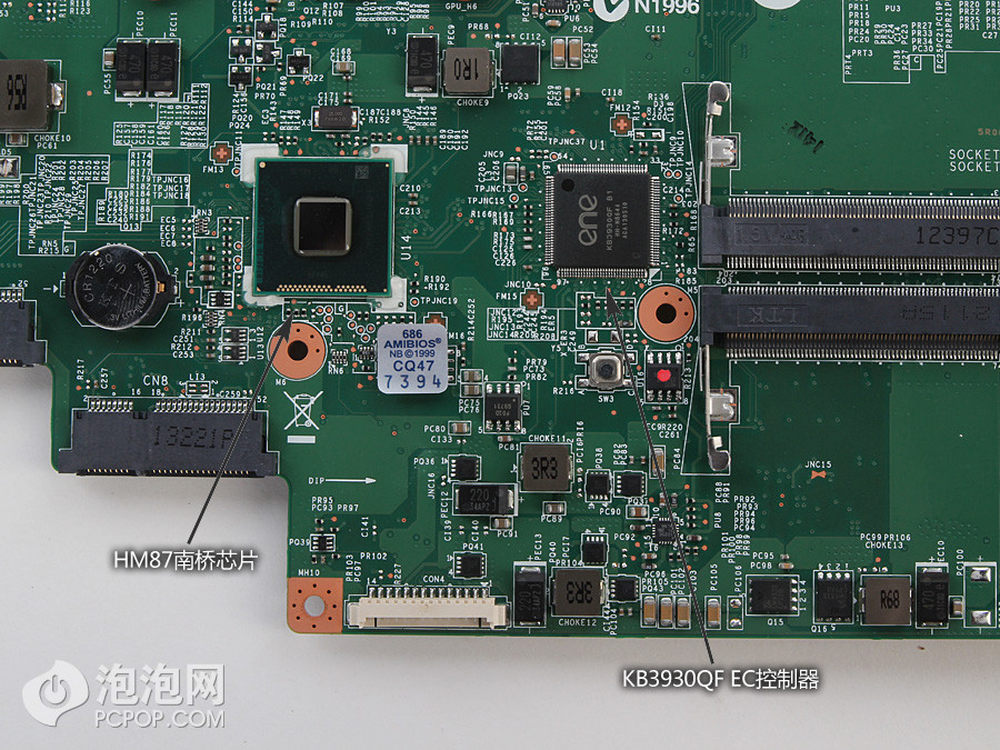

微星GS70采用功能齐全的HM87芯片组。
30/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

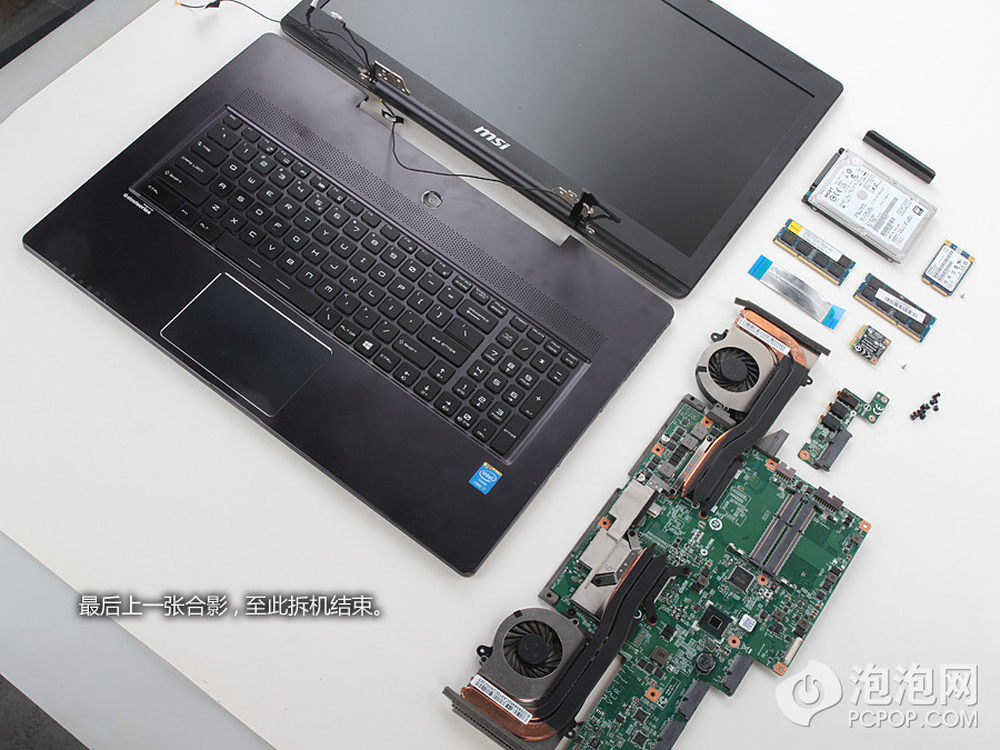

至此这台GS70的拆解就告一段落。
31/31
相关产品：【微星GS70游戏本】【45合1螺丝刀套装，可拆iPhone】【塑料拆机棒，五毛钱】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

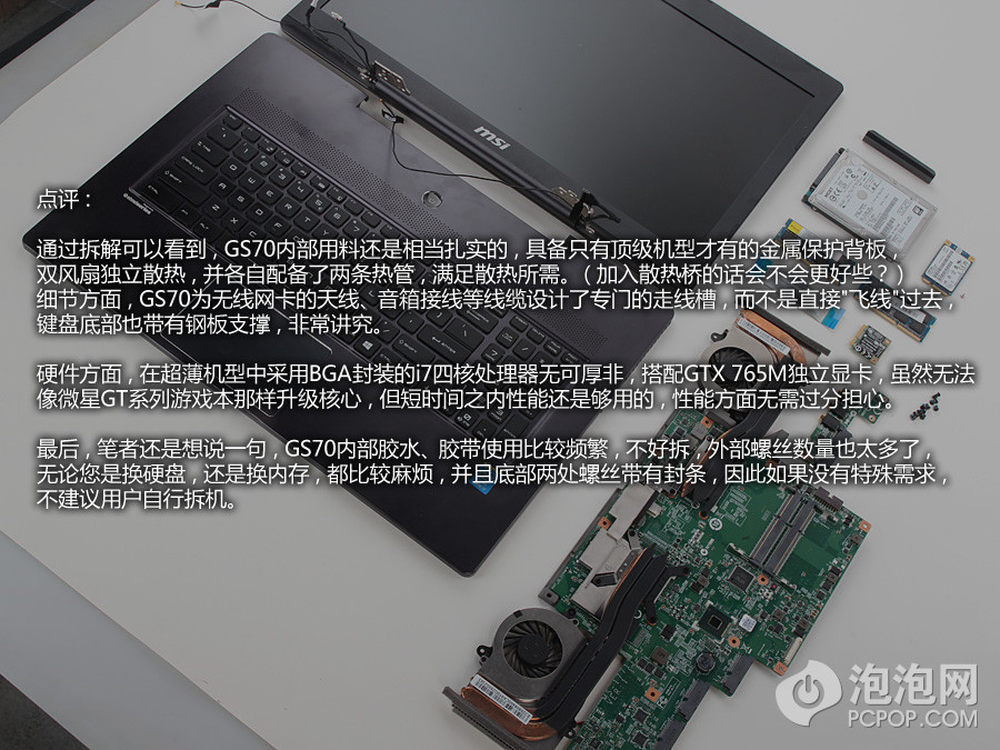

通过拆解可以看到，GS70内部用料还是相当扎实的，具备只有顶级机型才有的金属保护背板，双风扇独立散热，并各自配备了两条热管，满足散热所需。（加入散热桥的话会不会更好些？）
细节方面，GS70为无线网卡的天线、音箱接线等线缆设计了专门的走线槽，而不是直接"飞线"过去，键盘底部也带有钢板支撑，非常讲究。
硬件方面，在超薄机型中采用BGA封装的i7四核处理器无可厚非，搭配GTX 765M独立显卡，虽然无法像微星GT系列游戏本那样升级核心，但短时间之内性能还是够
