泡泡网主板频道9月10日 Mini-ITX平台由于占地小、外形精致及性能强悍等优点集一身，近年来受到众多玩家的喜爱。如今ITX平台越来越火爆，不仅在寻常的客厅、甚至在办公室内都能见到ITX平台的身影。一台外形小巧精致而且性能不俗的MINI办公机，不仅能提高工作效率还能减轻桌面空间的压力，多出来的空间摆上花花草草也是一种不错的享受，今天笔者就为大家带来一台“桌面小精灵”的装机记，下面我们一起来看看吧。
2/24

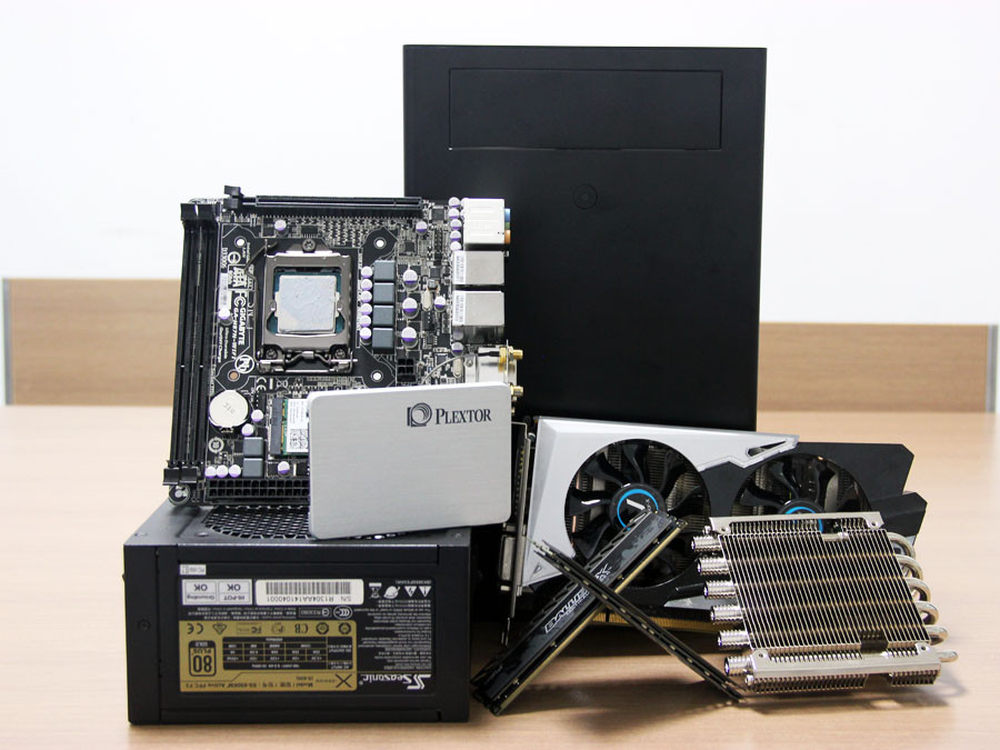

所有配件一览。
3/24
点击购买浦科特PX-256M5P
点击购买蓝宝石HD7770 1GB 黑钻版
点击购买技嘉H87N-WIFI主板
点击购买酷睿i3-4130
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

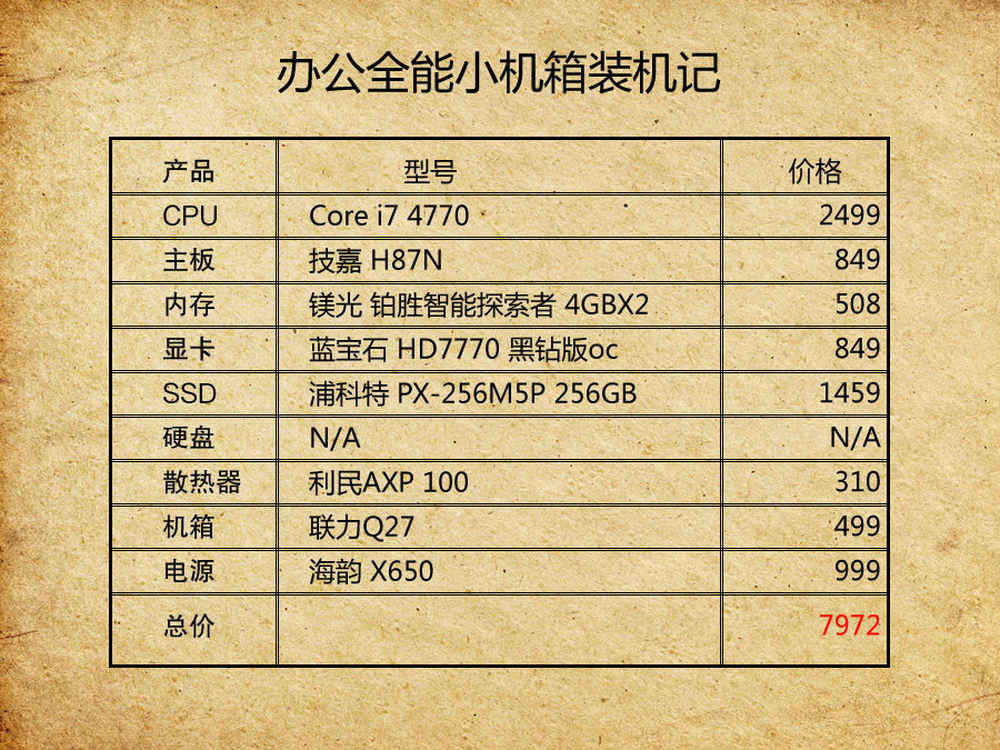

配置部分，作为办公使用的话这套配置完全能应付，甚至在休息的时候玩玩一些大型单机游戏也应付自由，其实作为办公使用这张配置有点奢侈，受限于手头的配件所以只能采用这些高阶的配件进行此次的装机了，配置需要更换就是CPU和电源，这样成本可以控制在5000元左右。这里CPU可以换成i3 4130，如果无视机器内部线材杂乱的网友可以将电源换成普通450w电源，比如安钛克的BP450。
4/24

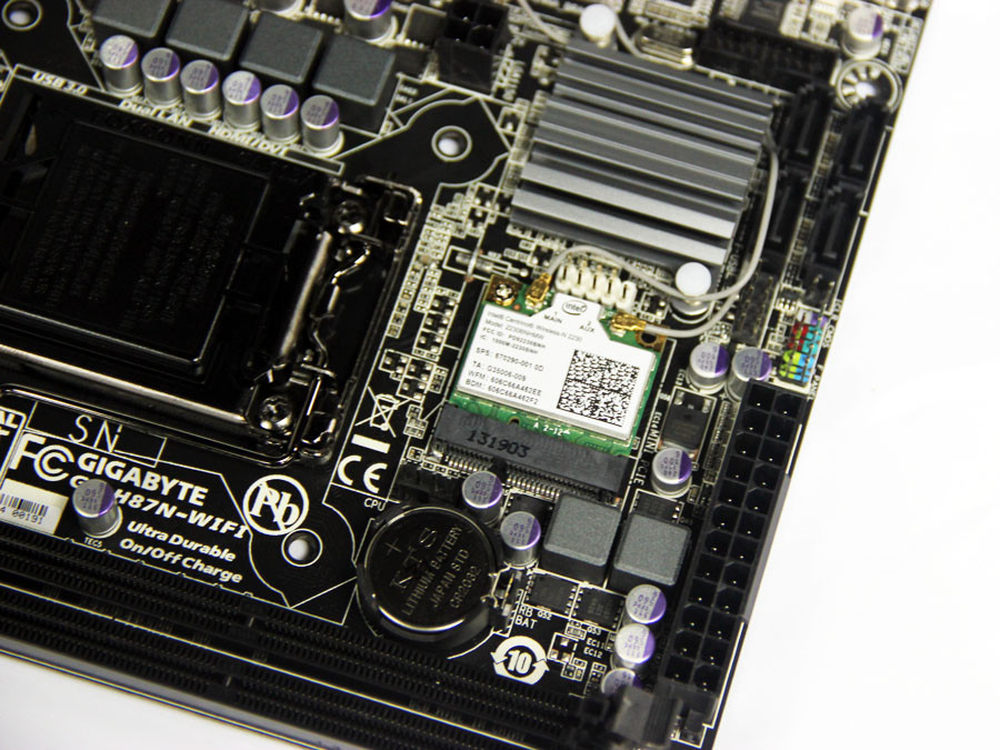

本次装机采用的主板为技嘉H87N-WIFI主板，技嘉H87N-WIFI采用技嘉特色的超耐久4用料制作，稳定性表现出色。内置无线网卡不仅拥有传统无线网卡的功能，WiDi技术也让无线视频传输成为必备配置，家用、办公都非常适合，是组建家庭多媒体中心或者主流游戏平台的性价比首选。
5/24

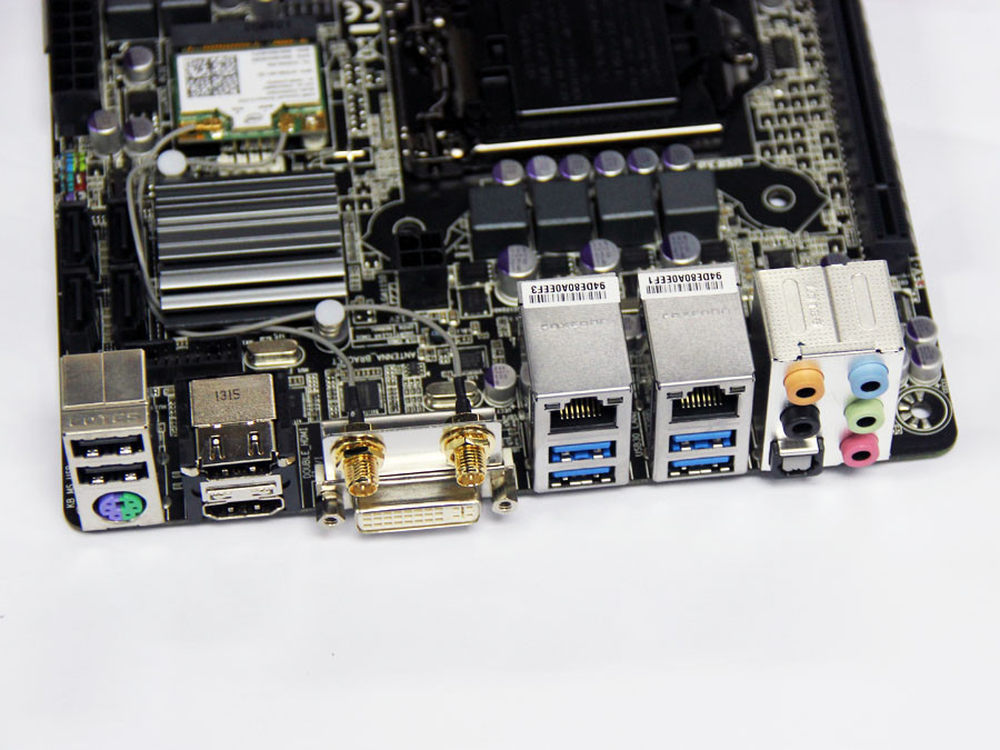

技嘉H87N-WIFI背板I/O接口部分，主板提供了1个PS/2键鼠通用接口、2个USB 2.0、4个USB 3.0，配备了7.1声道音频输出接口、双千兆网卡接口和光纤接口，视频接口包括2个HDMI和1个DVI。这些接口无论对于绝大部分用户来说完全够用了。
6/24

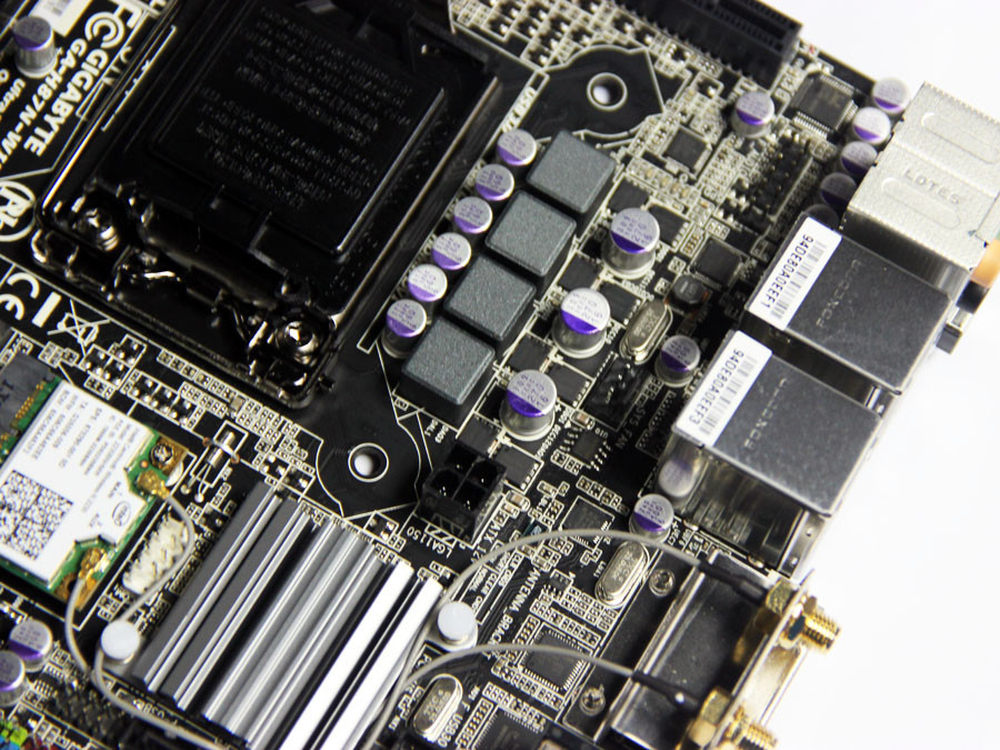

尽管技嘉H87N-WIFI主板为一款H87芯片组的主板，在供电方面丝毫不含糊，供电用料与技嘉Z87N-WIFI主板供电用料是一样的，都是采用4相供电。供电部分采用了4相供电设计，每相供电配备一上桥两下桥一共三颗MOSFET，它们均是来自安森美的NTMFS4C06N，这样供电配置对于一款ITX主板来说完全足够了。
7/24

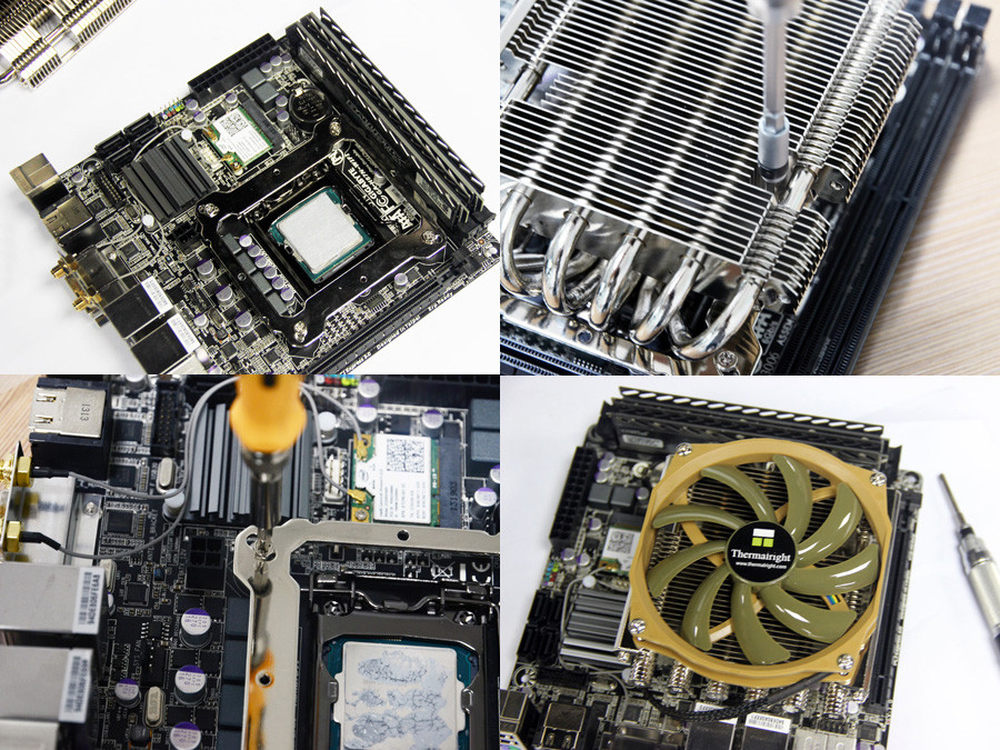

散热器安装过程，在安装AXP-100这款散热器的时候笔者推荐使用较细的螺丝刀。
8/24

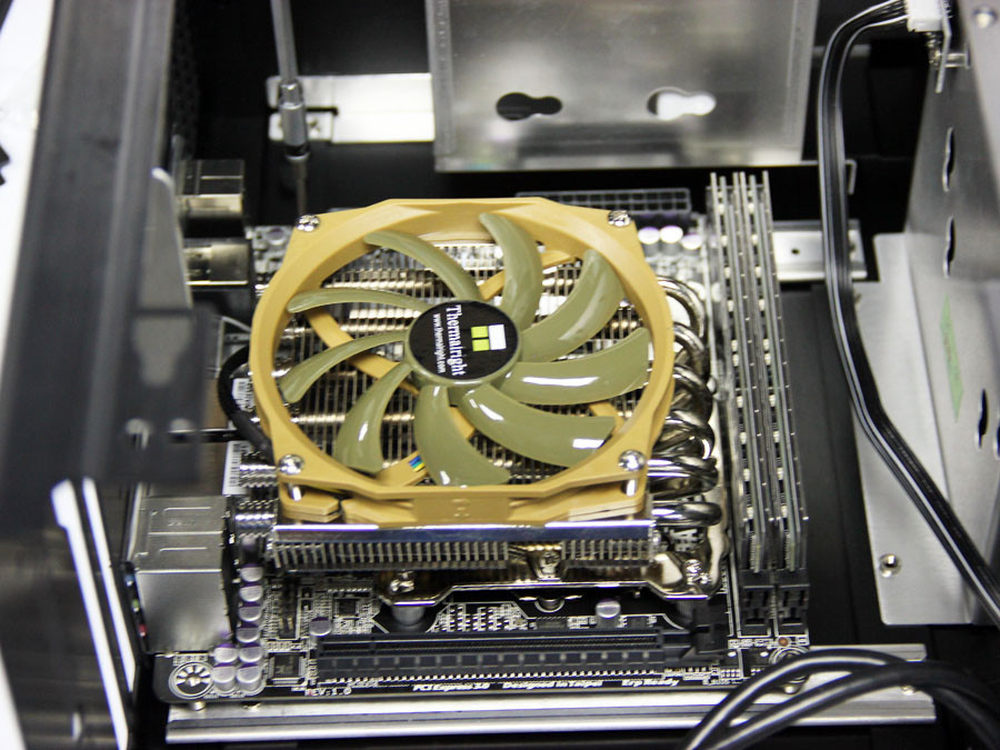

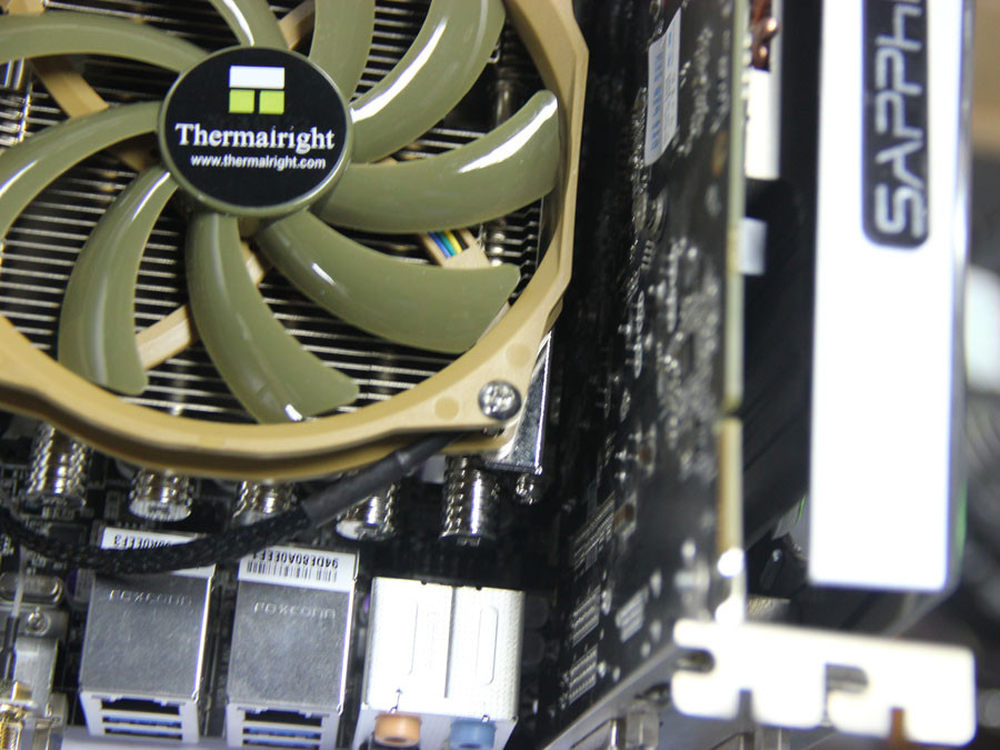

散热器装好之后，散热器边缘距离PCI-E插槽很近，由于担心显卡无法正常插入主板，所以这里在不上机的情况下将显卡插入主板；显卡刚刚能正常装入主板，散热器边缘距离显卡PCB很近，为了以防万一在靠近处要贴上一层绝缘材料（主板放静电袋即可）。
9/24

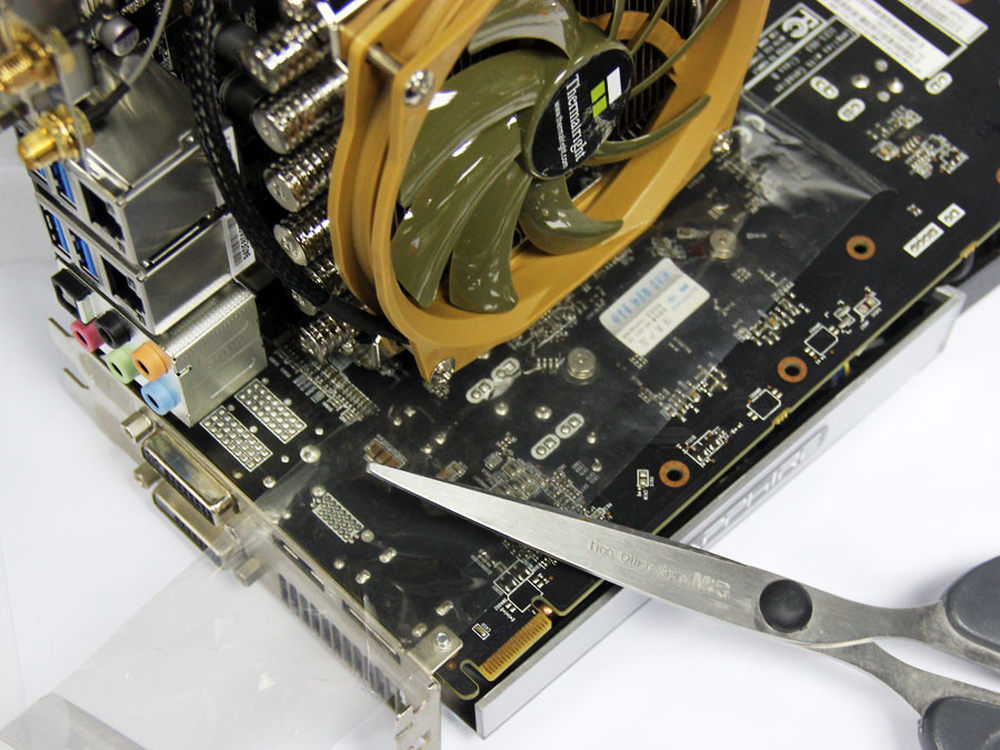

根据实际大小将绝缘片剪出。
10/24

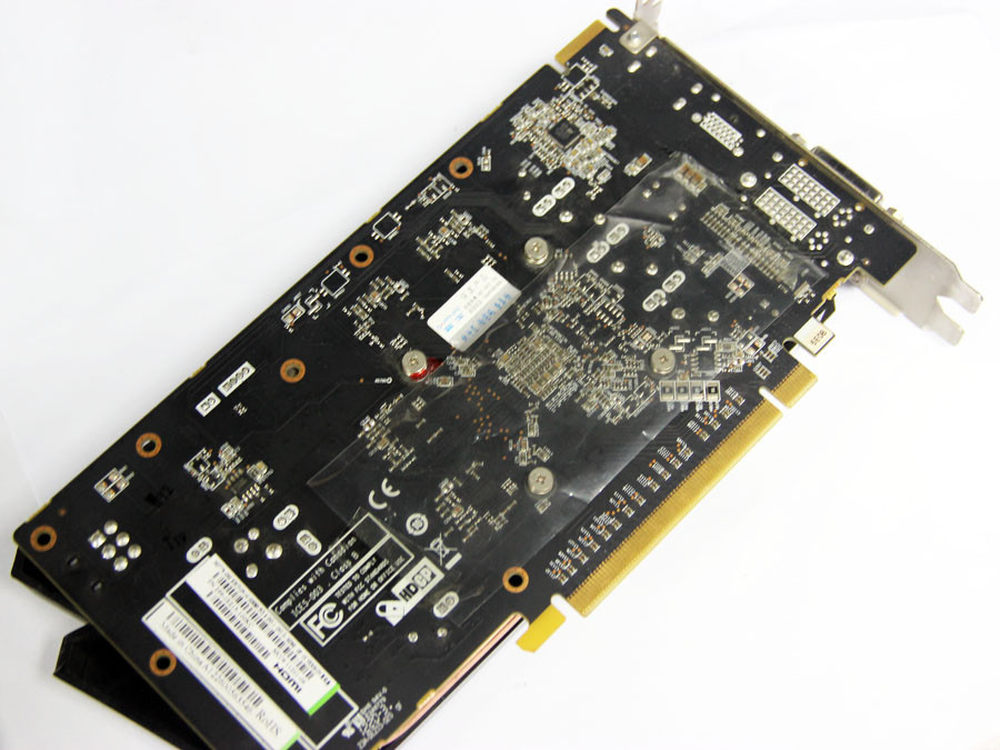

将塑料片贴到显卡背面PCB上。
11/24
显卡从侧板处无法装入机箱，这里笔者曾经考虑过换卡，仔细观察这款机箱后发现原来机箱底板可以打开。
12/24
将机箱底板拆除之后，安装难度减少了很多。
13/24

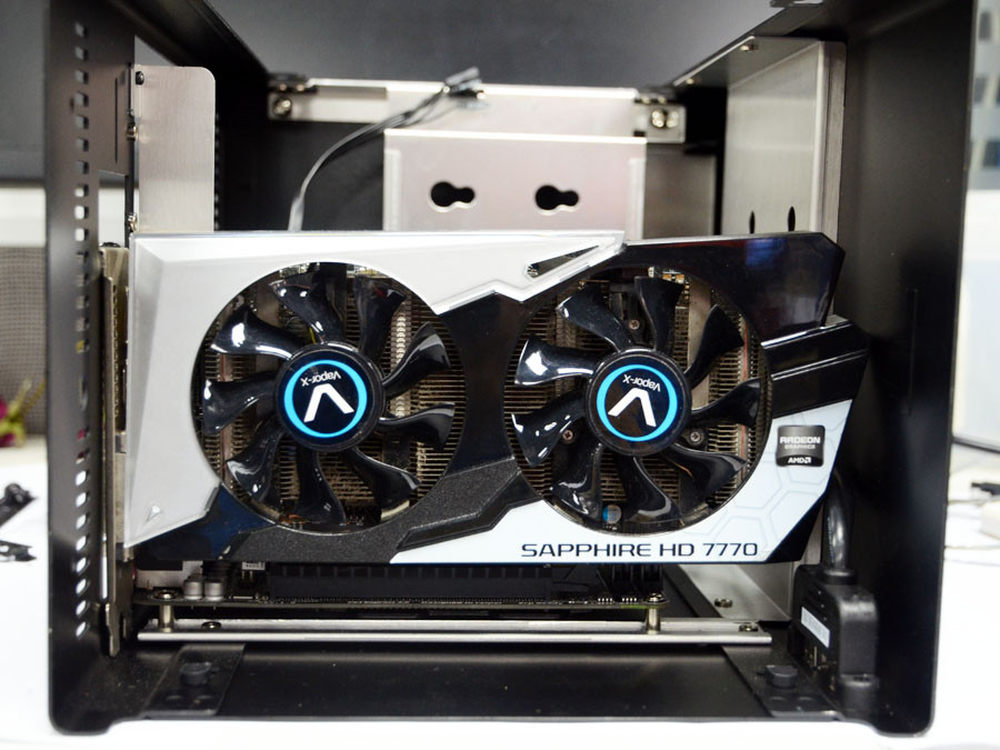

将显卡插入机箱后长度刚刚好。
14/24
显卡顺利装入，别高兴太早，还有6pin辅助电源接口并没有插入，所以我们还要将显卡拆下，将6pin电源线接上在将显卡装入机箱。安装完电源线的显卡装入机箱后机箱会被撑起2mm的样子，尽管通过挤压底板能顺利装入，但不排除PCB变形的问题，所以在装这种小机箱的时候尽量选择电源接口在显卡PCB顶部的显卡或者选择不带辅助电源接口的低功耗显卡比如像HD 7750这类的。
15/24

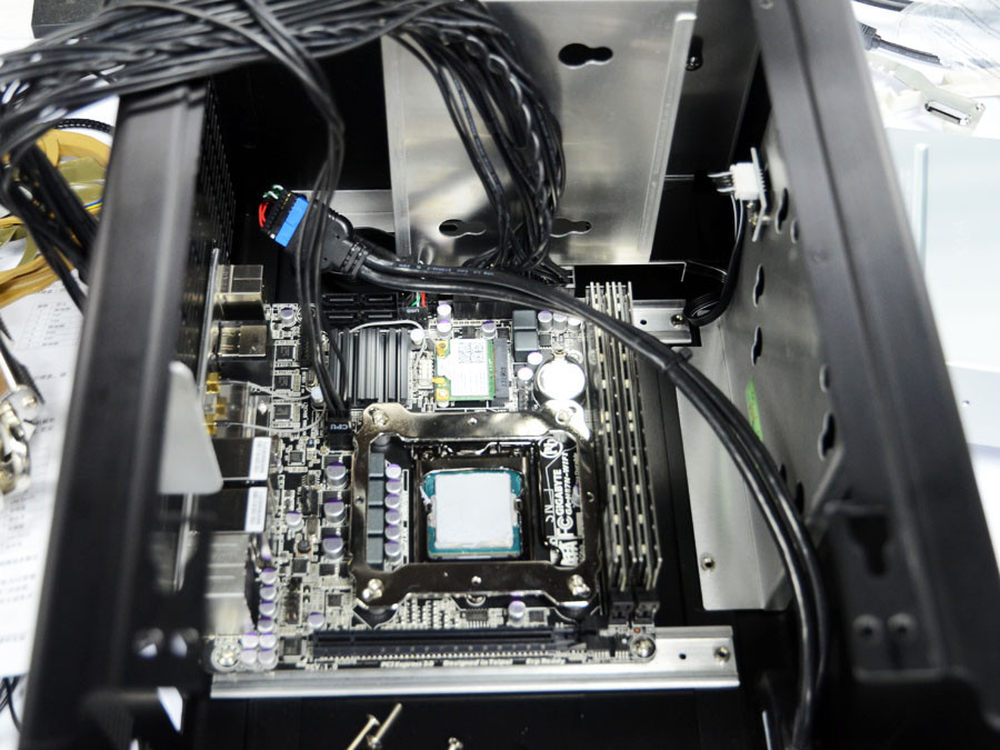

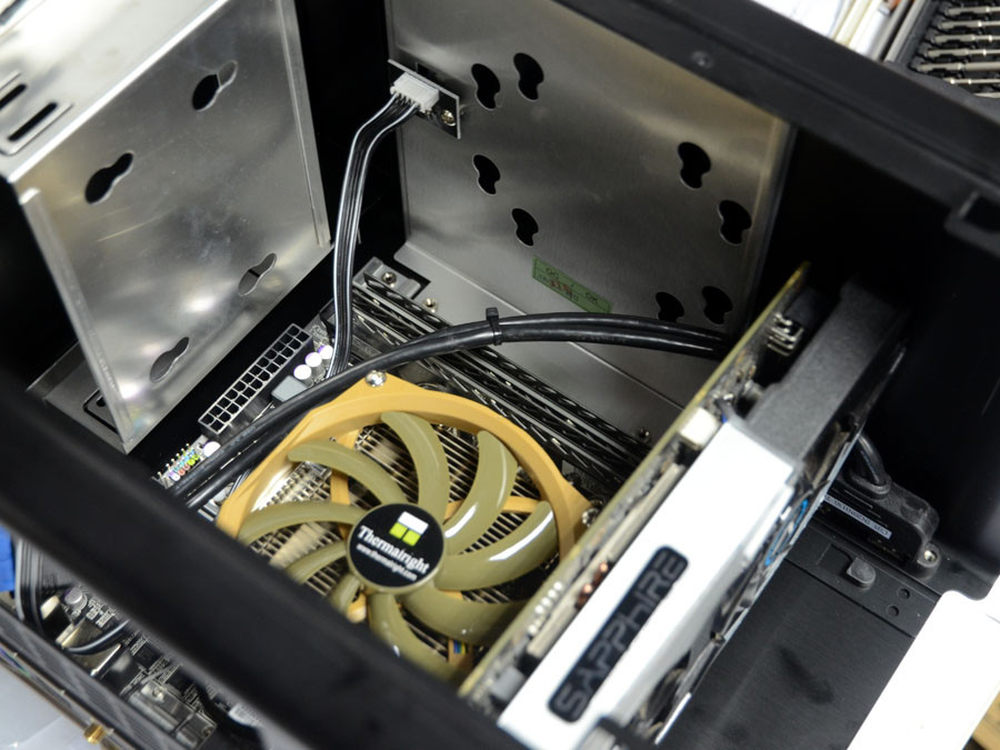

为了便于后面电源的安装，先将模块电源线插入主板上。
16/24

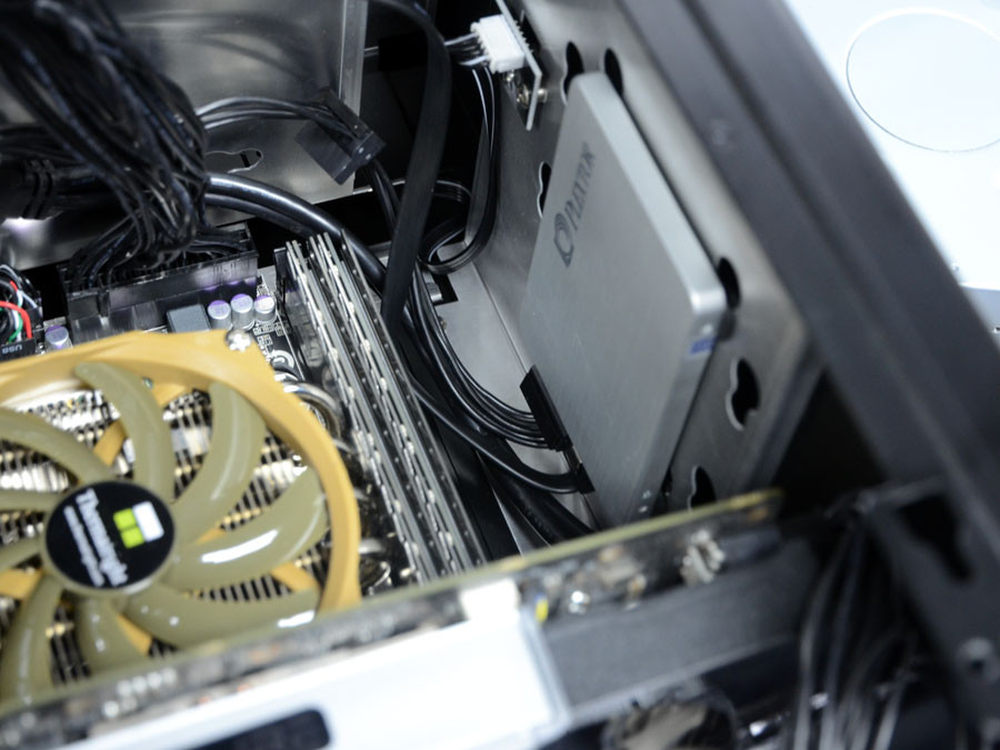

将SSD装在前面板上，由于联力Q27机箱冷风是从机箱底部进入，为了保证机箱良好的散热底部能不装硬盘尽量不要安装。
17/24

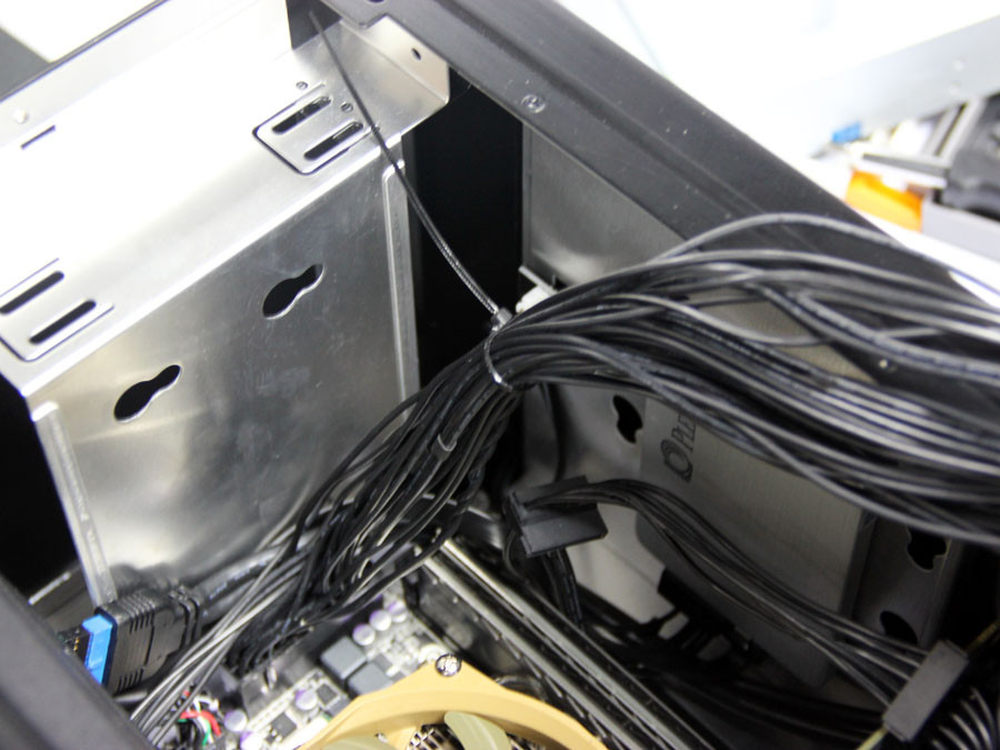

在电源装入机箱前先将线材初步整理下。由于时间和材料，这里笔者并没有根据实际情况对线材进行改造，这也导致了机箱内部非常杂乱！
18/24
将机箱底板装入机箱，本次的装机到这里差不多完成了。
19/24

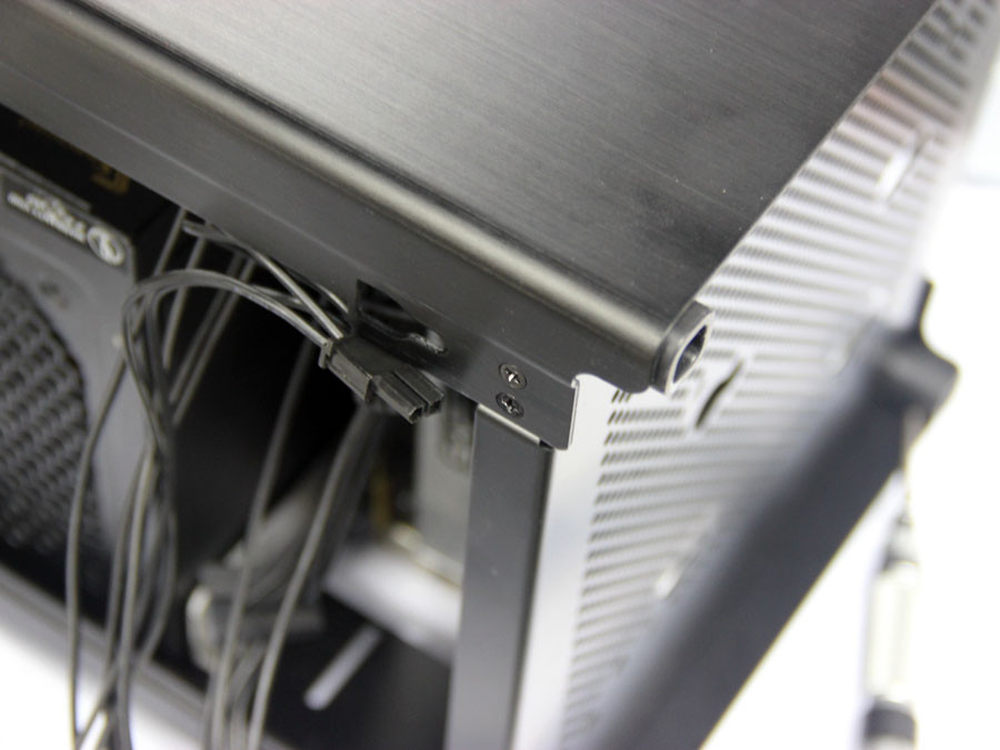

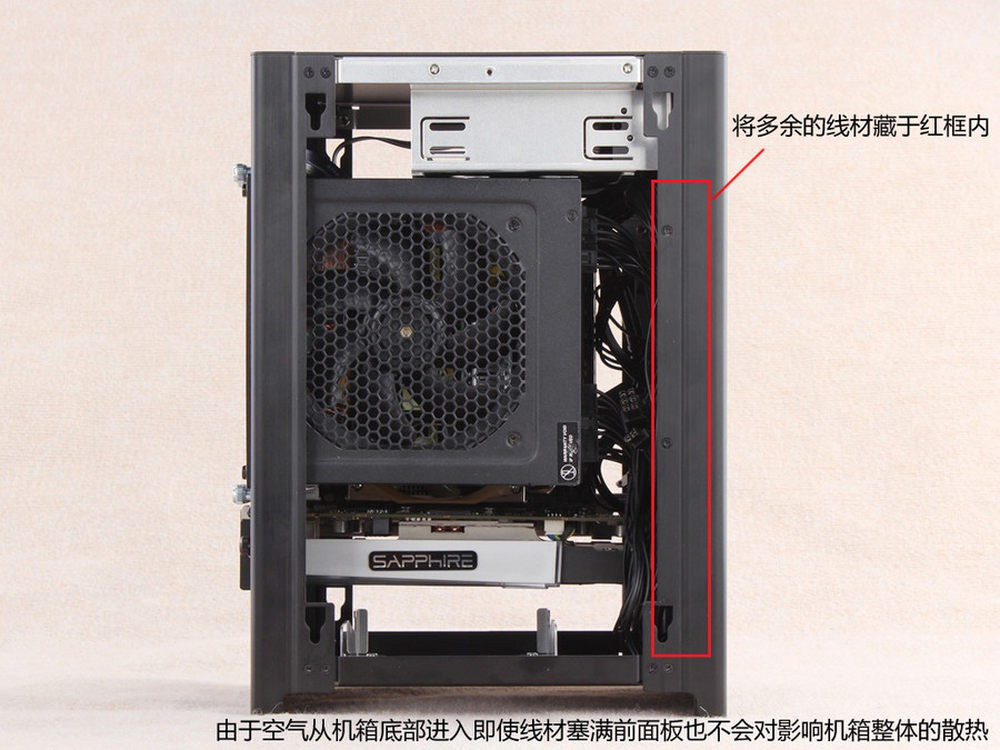

虽然线材过长，但还是有藏线的地方。
20/24

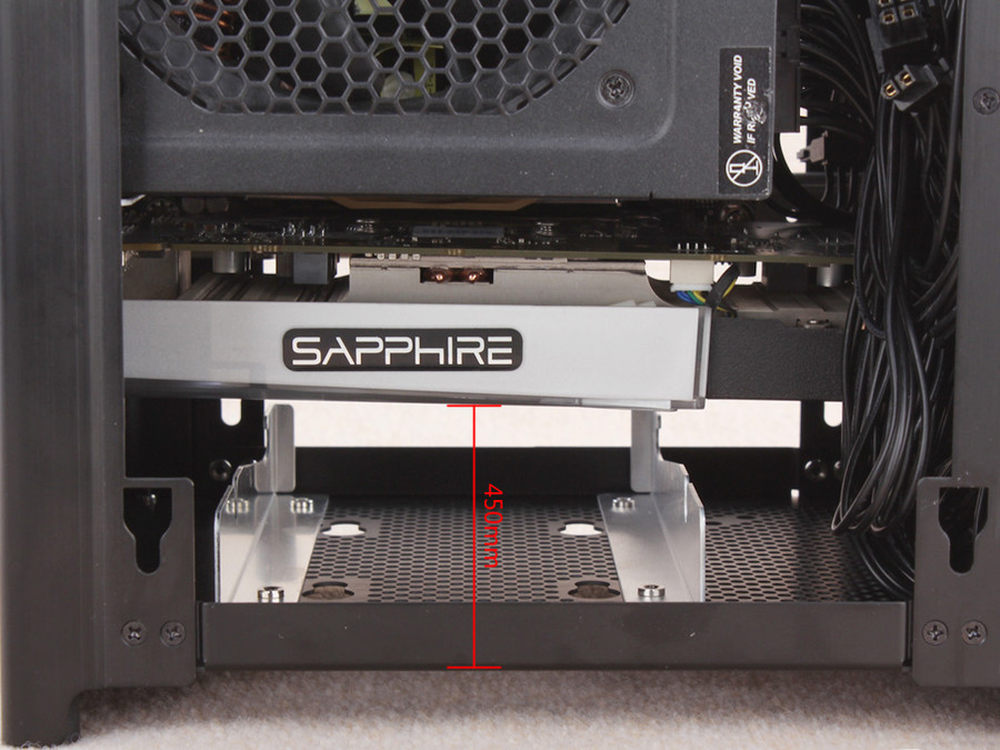

显卡距离机箱底板大约有4.5cm的距离，所以这里完全不用担心显卡散热的问题，前提就是不要在机箱底板上安装3.5寸硬盘。如果想对硬盘扩容可以考虑在光驱位置安装3.5寸硬盘笼或者4位2.5寸硬盘笼。
21/24

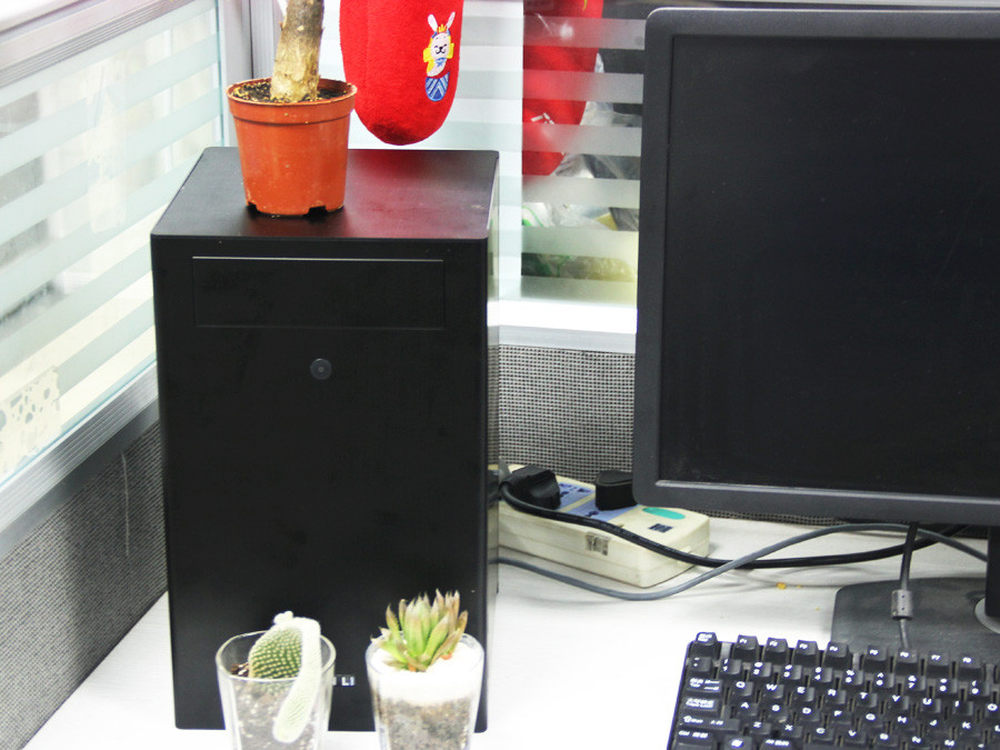

整体效果。
22/24

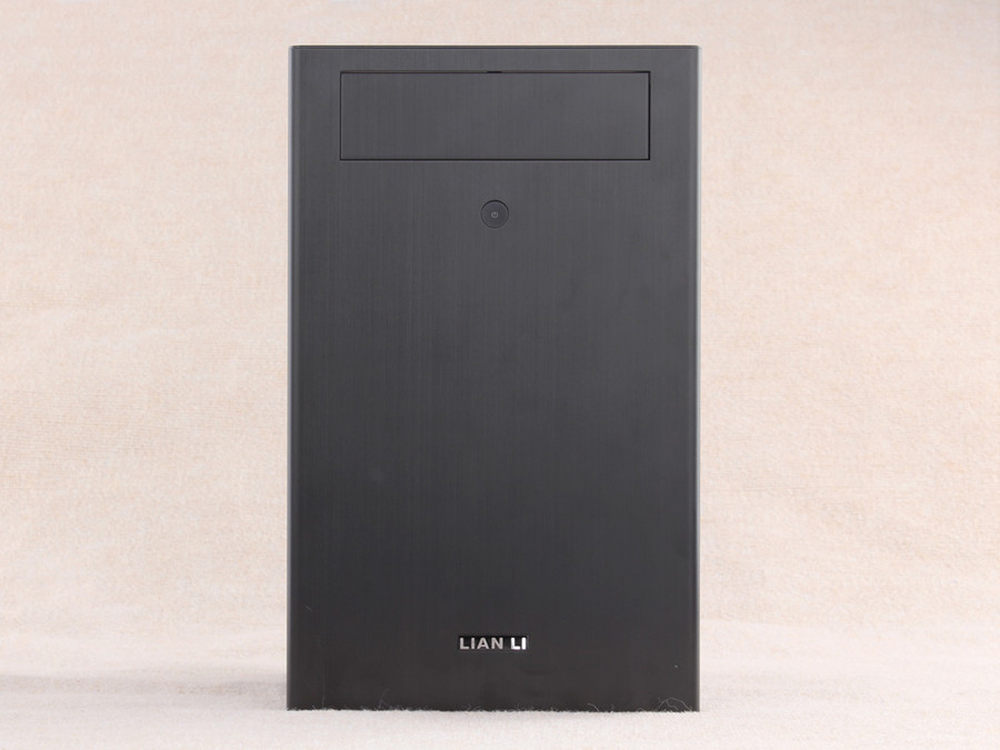

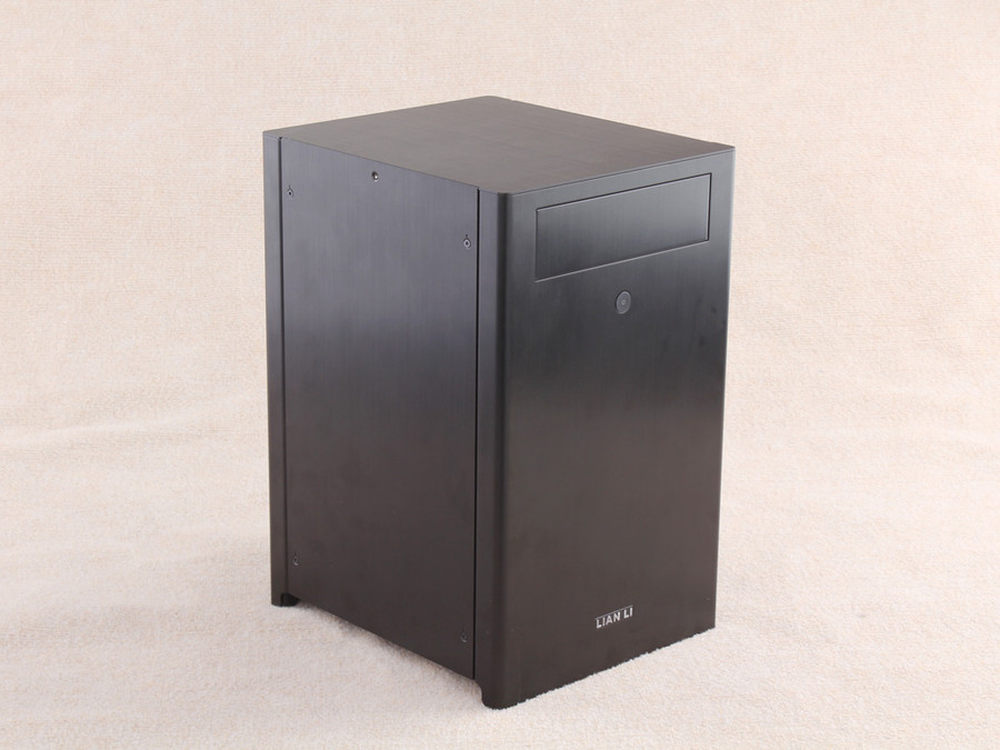

机箱正面特写。
23/24

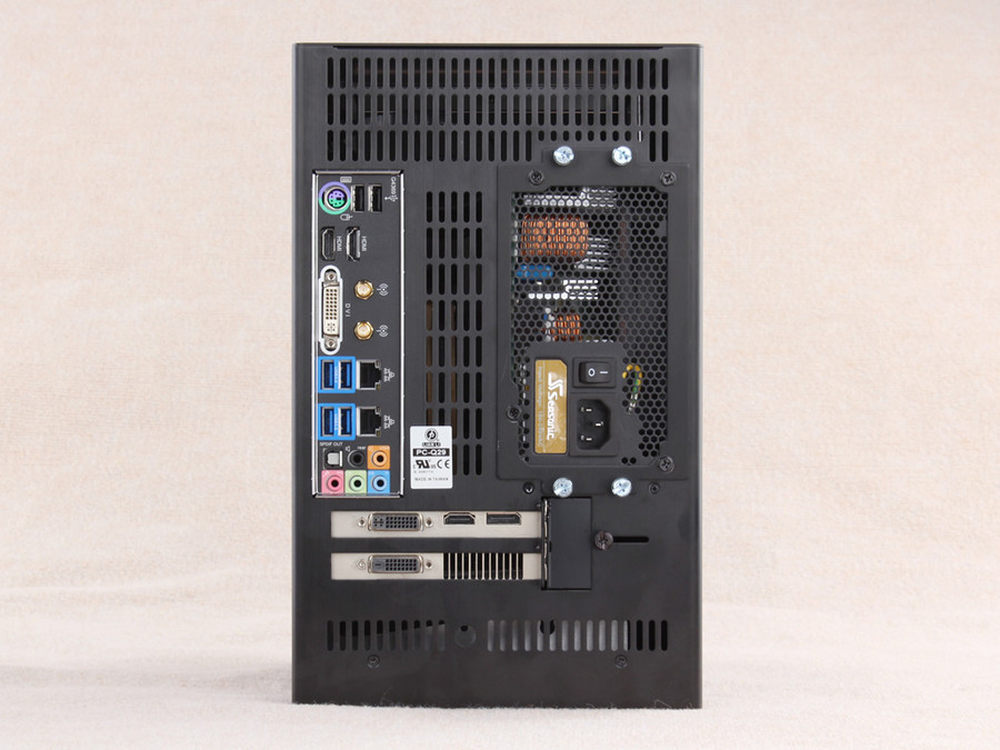

机箱背部I/O接口一览。
24/24
此次的装机到这里就结束了，如今ITX平台原来越火热，其魔抓已经伸到办公桌面上，一款小巧的主机的确能节约紧凑的办公空间，虽然联力Q27的造型不是那么讨喜，但在其周围摆上些花花草草还是很有味道的，总体来说Q27很耐看。当然这次装机也有一些失误的地方比如配置偏高，性能浪费明显，在配置单下面笔者也给出了改善的方法。希望此篇装机记能给大家一些参考。
