内置苹果A6处理器 iPhone5c拆解图集
2013-09-22 09:43作者：iFixit编辑：李军工
1/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
苹果iPhone5c日前正式发布，这款手机在整体配置上与iPhone5持平，不过外观上采用了塑料材质，与之前的iPhone5相比，手感更细腻，但是质感略有不足。日前国外著名拆解网站iFixit将iPhone5c大卸大块，让我们来看一下手机的内部构造。
2/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

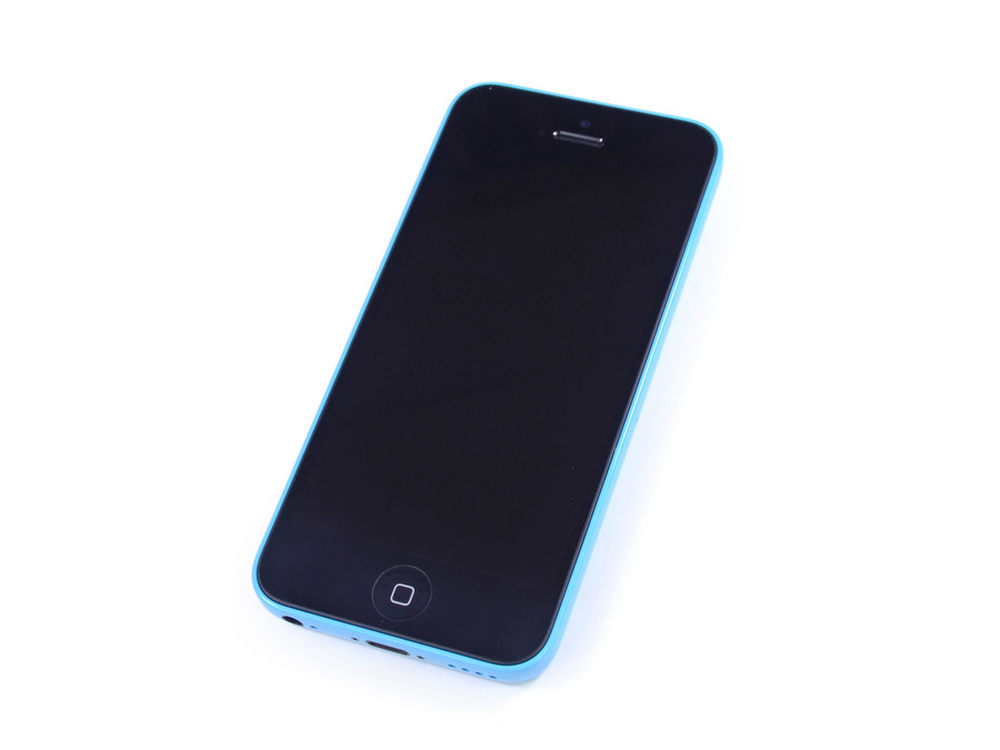

苹果iPhone5c采用了4.0英寸Retina显示屏，分辨率为1136x640，像素密度为326ppi，虽然在规格上已经不再突出，但是iPhone5c的显示效果仍然让人惊叹。
3/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

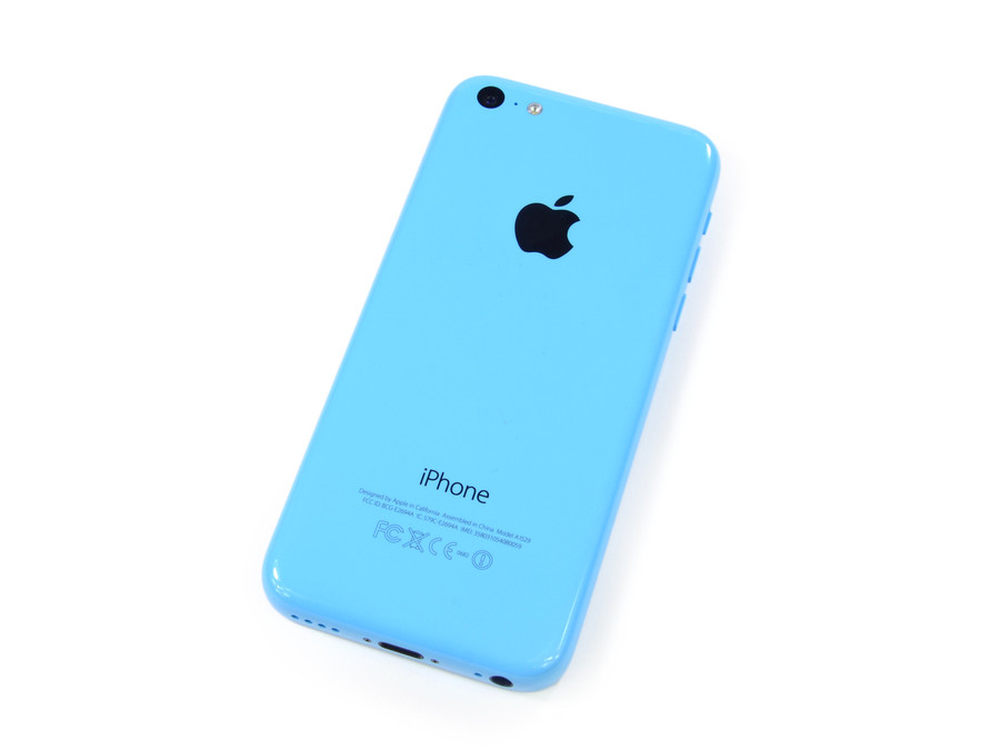

iPhone5c的c代表的应该就是Color了，手机拥有多种靓丽的颜色，这次拆解的为蓝色。iPhone5c的塑料机身手感很好，光滑细腻，但是在质感上就略逊于iPhone5。
4/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

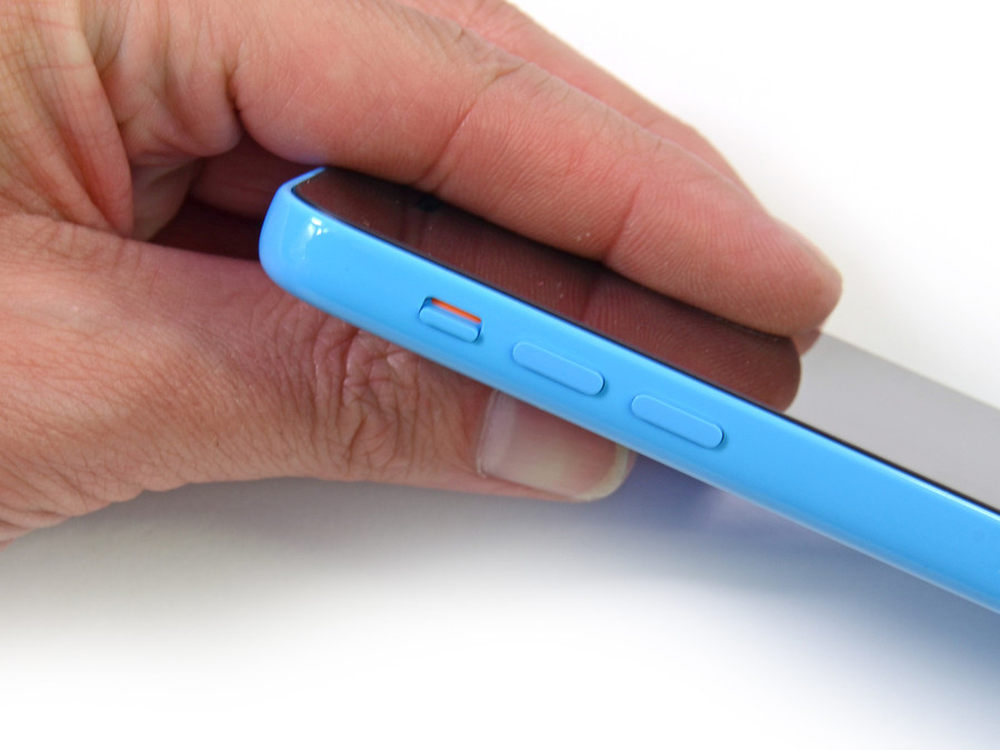

iPhone5c的键位仍然是采用了苹果的一贯设计风格，静音键加上音量键。
5/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

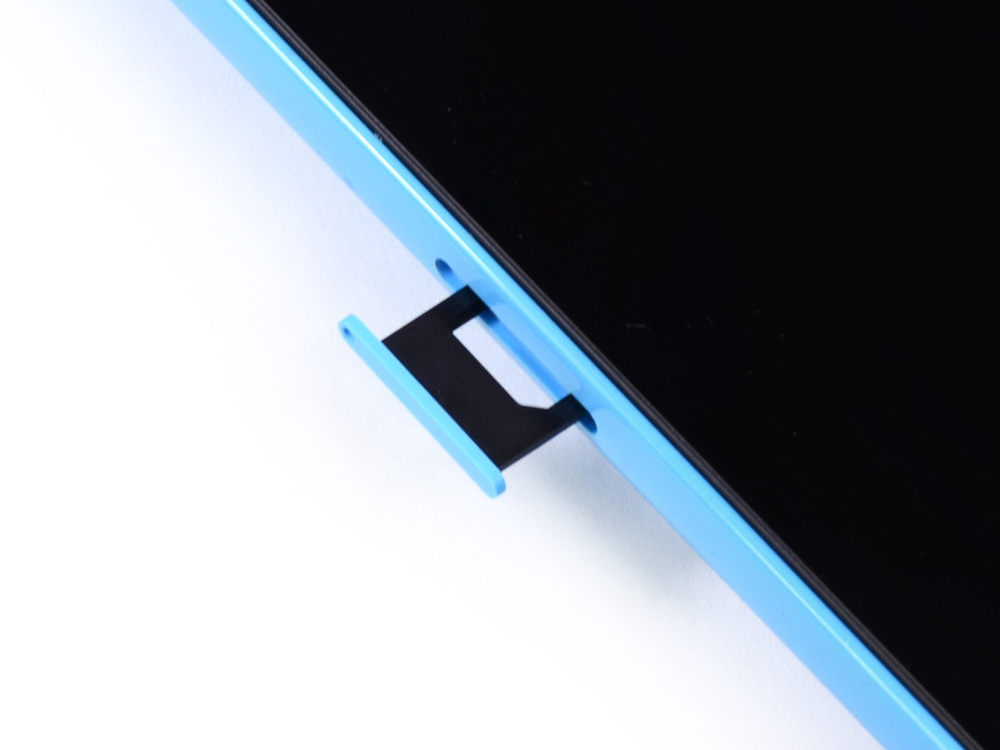

iPhone5c使用的是nano sim卡，在拆机之前，要将sim卡槽取出。
6/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

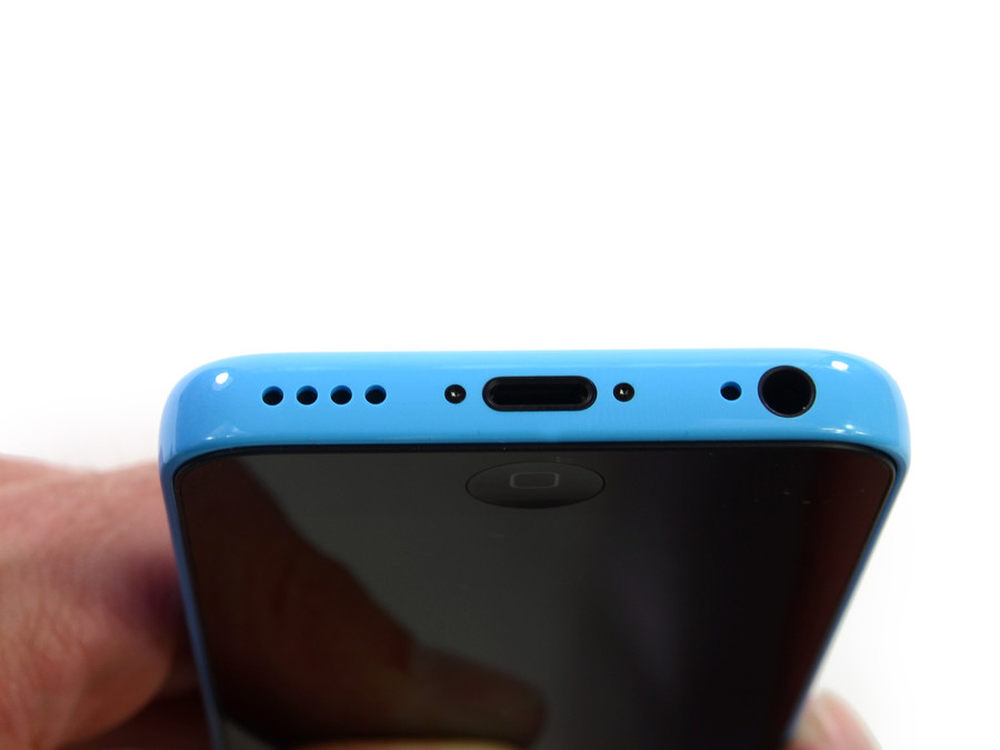

iPhone5c的螺丝仍然在机身下方的数据线接口两次，使用的还是特殊的螺丝，目的仍是防止用户私自拆机，不过现在拆机工具淘宝上很多，已经达不到当初的目的。
7/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

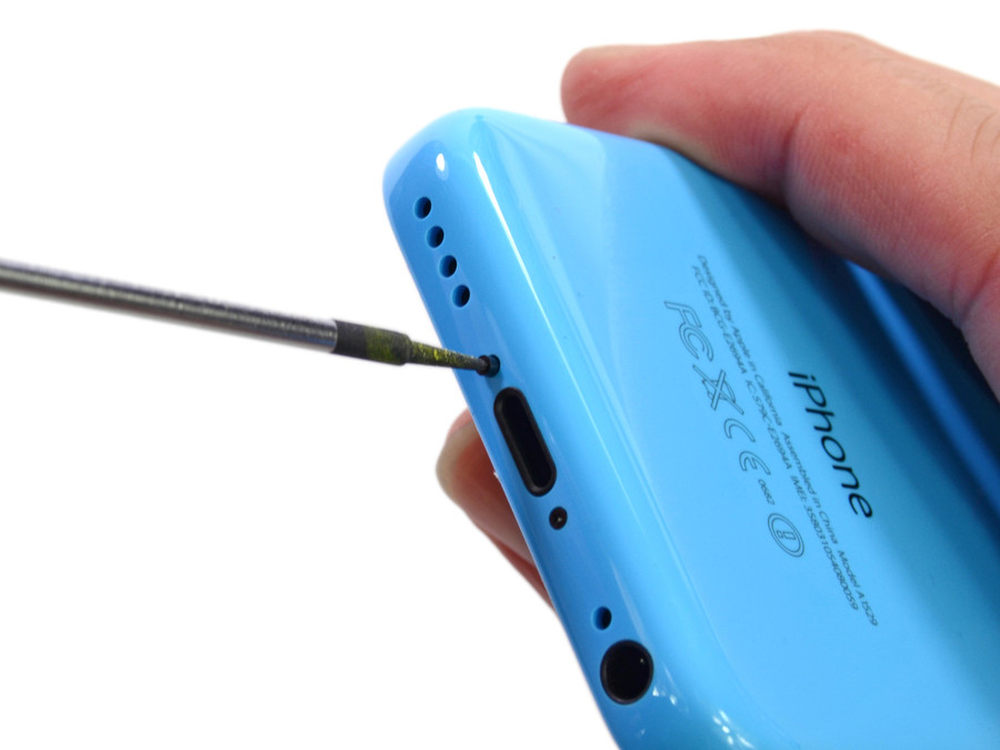

拆机的第一步就是拧螺丝。
8/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

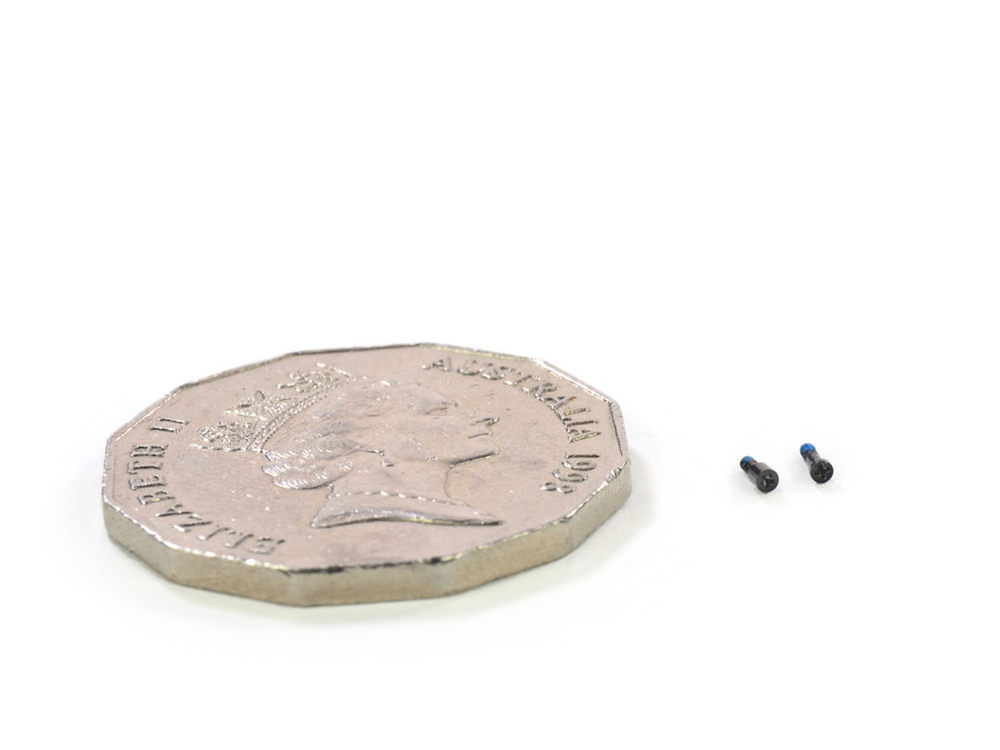

螺丝很小，所以拧下的螺丝要同一放好，以防丢失。
9/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

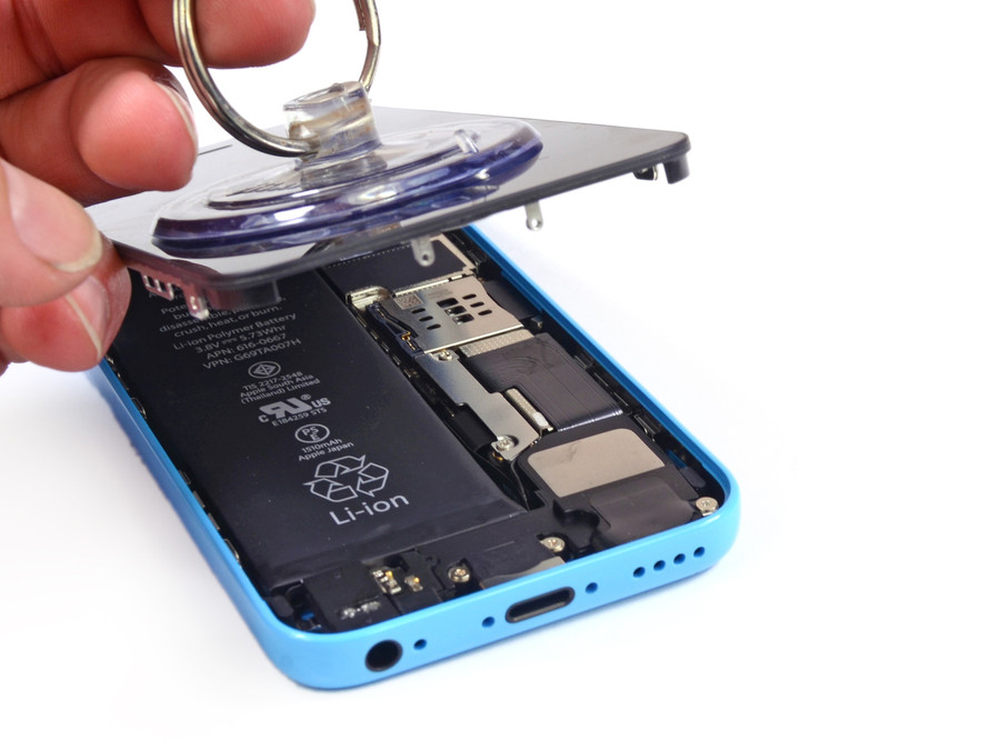

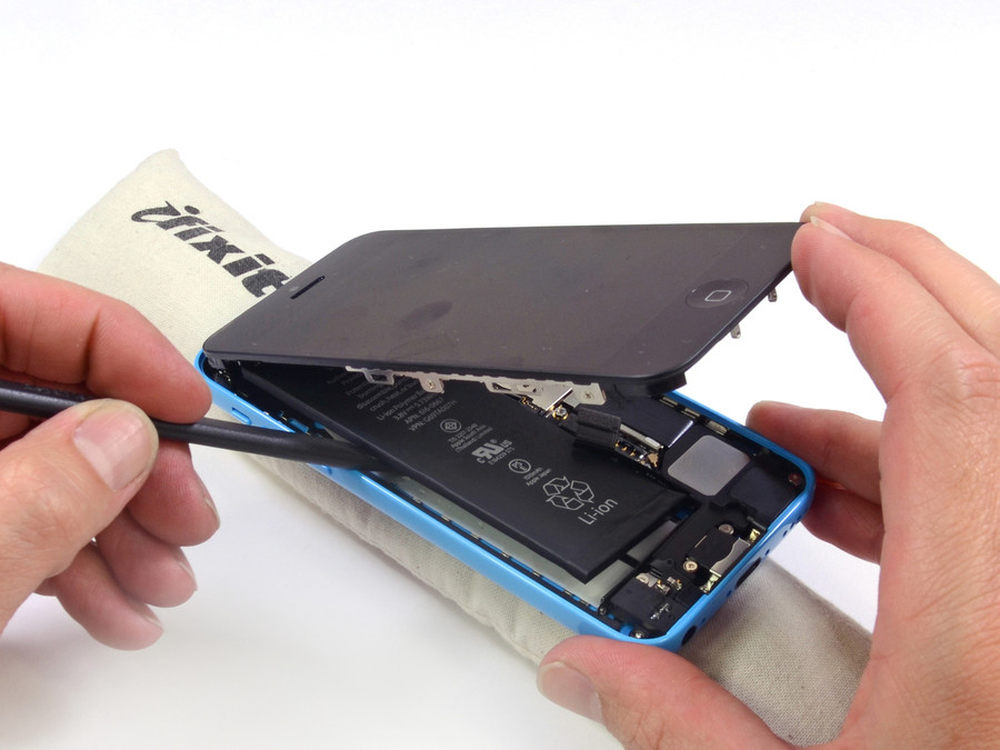

iPhone5c的拆机仍然是从屏幕的开始，拧下螺丝后，用吸盘将屏幕抬起，抬起的时候要小心，因为会有屏幕排线与主板连接，不可蛮力硬拽。
10/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

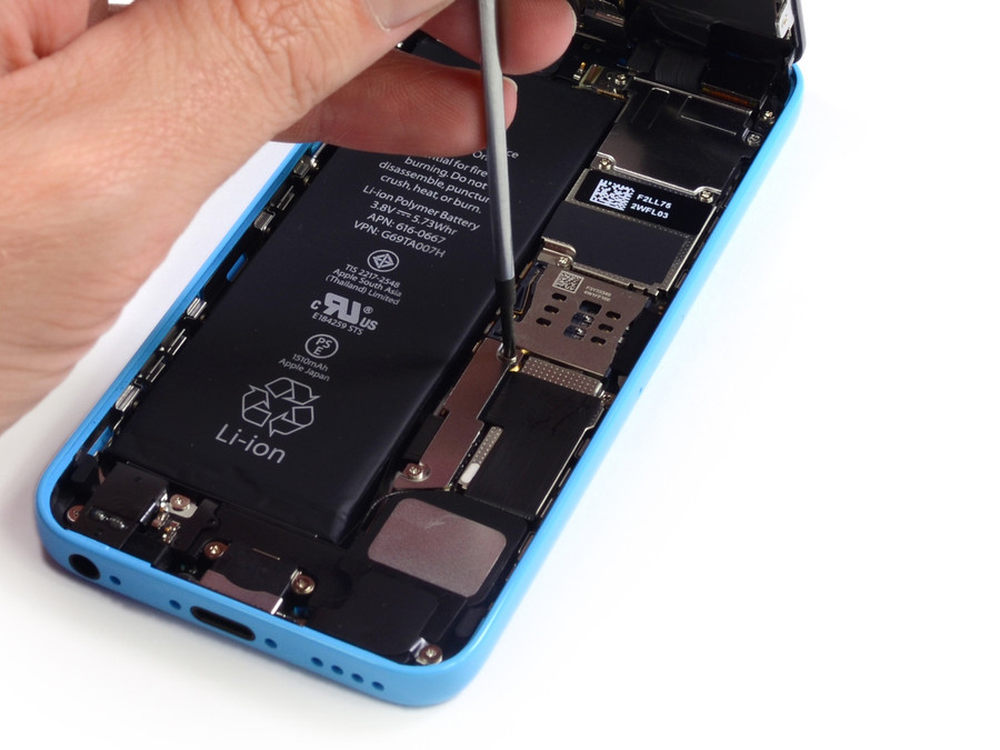

iPhone5c的电池与主板连接部位有金属板固定，拆下电池的时候需要卸下金属板。
11/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
iPhone5c的电池用胶站在主板上，所以要将电池撬下来。
12/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
iPhone5c的电池用胶站在主板上，所以要将电池撬下来。
13/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

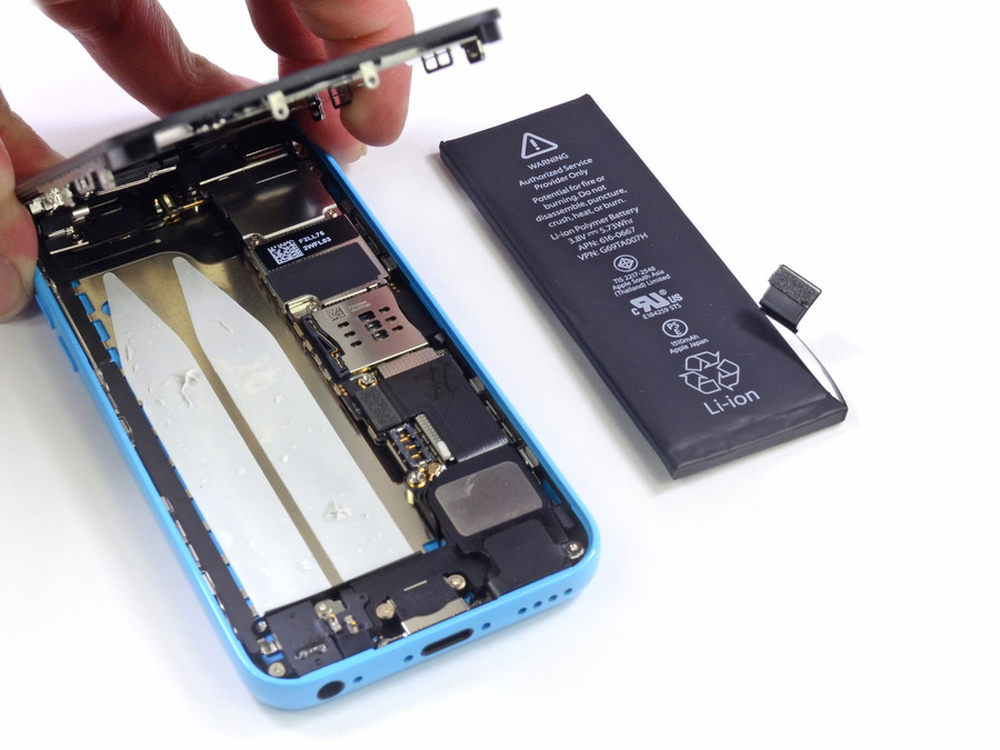

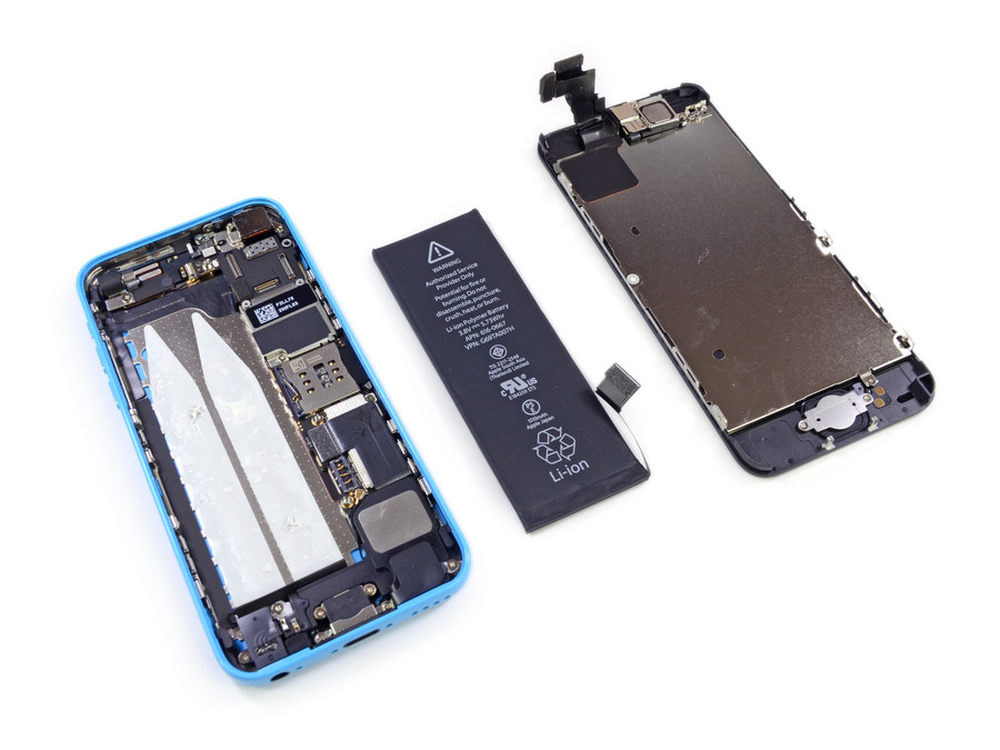

iPhone5c的屏幕面板、主板以及电池。
14/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

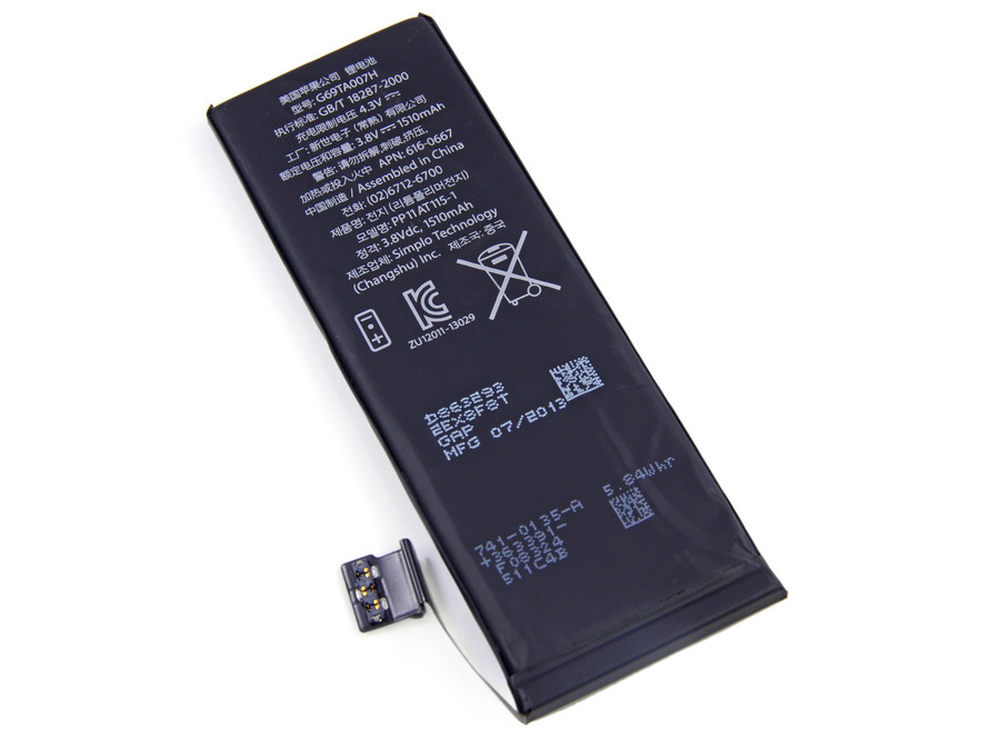

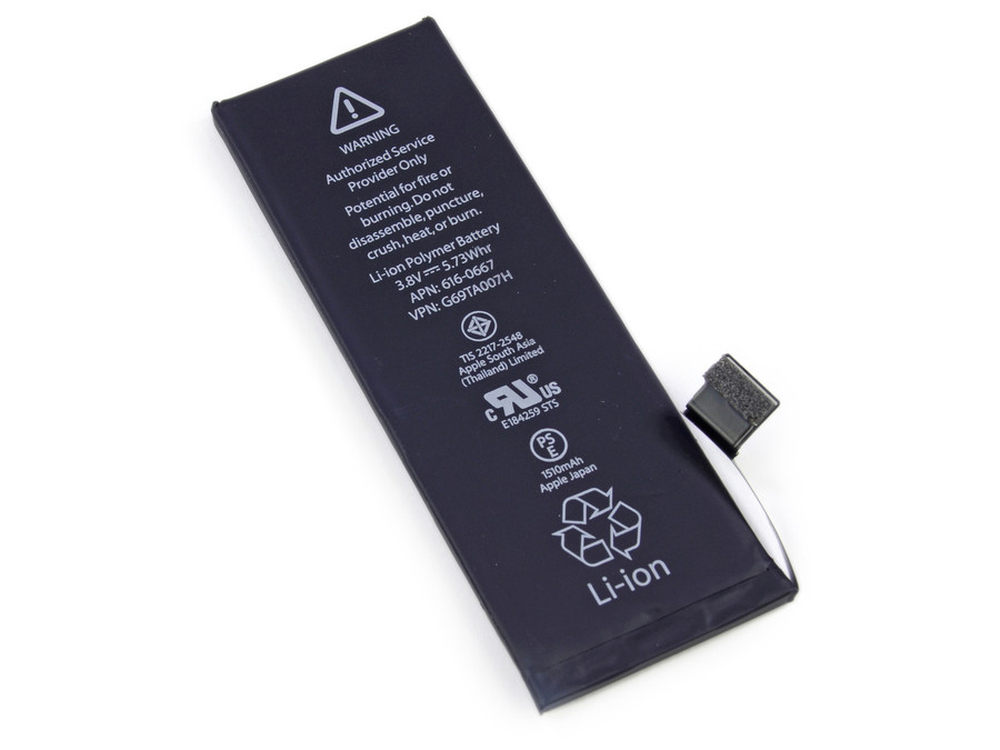

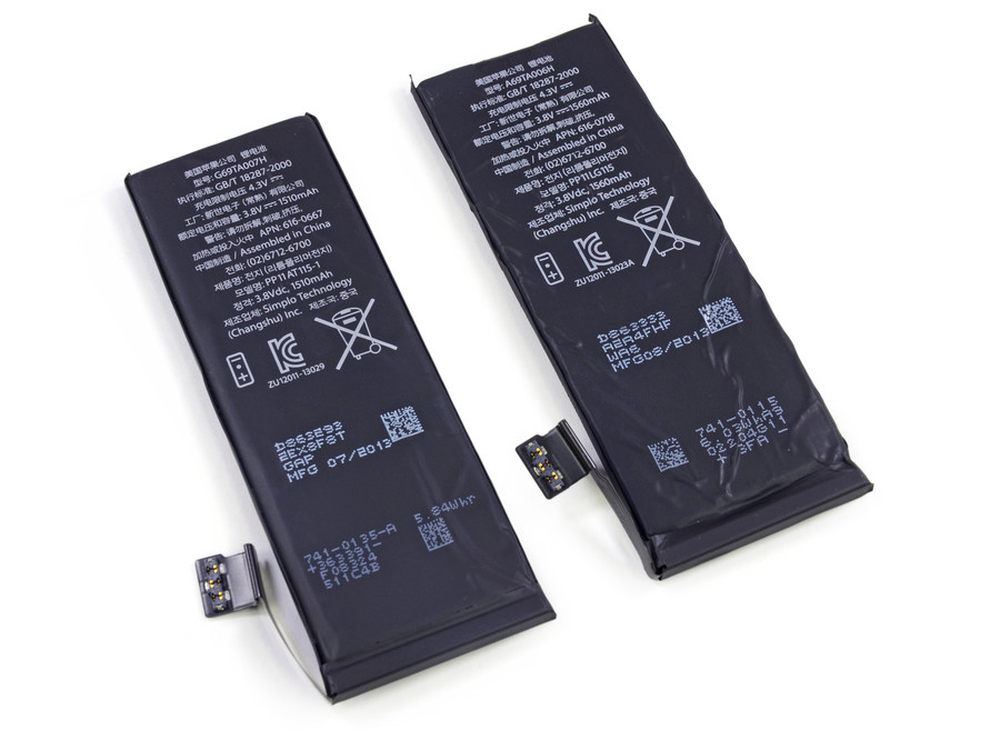

iPhone5c采用的是1510毫安时电池。
15/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
iPhone5c采用的是1510毫安时电池。
16/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

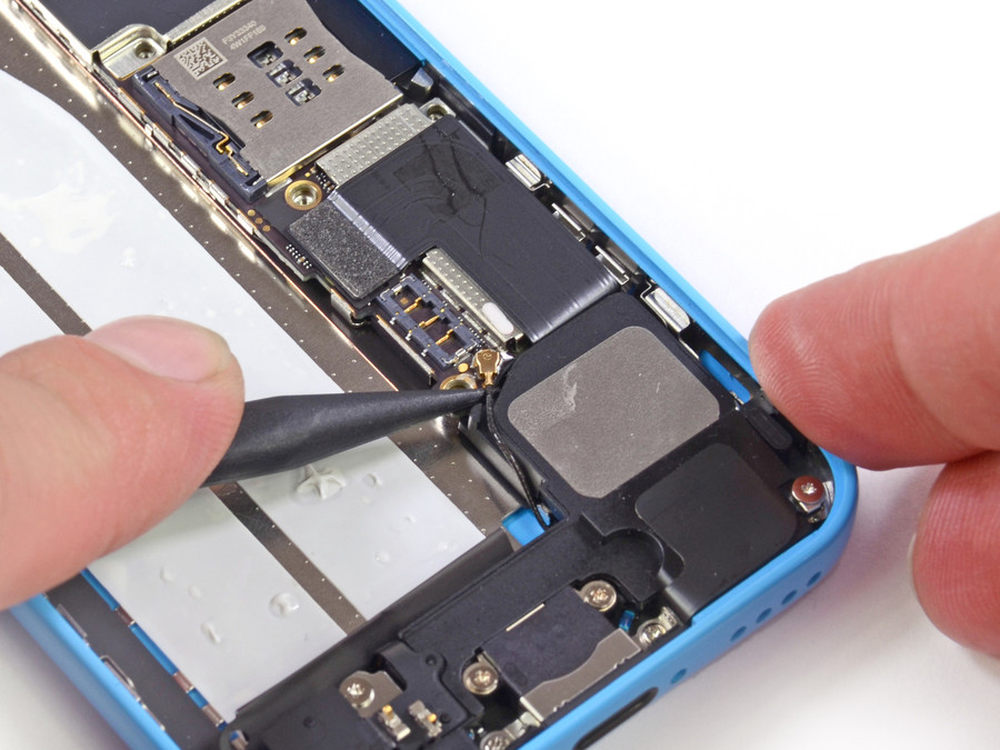

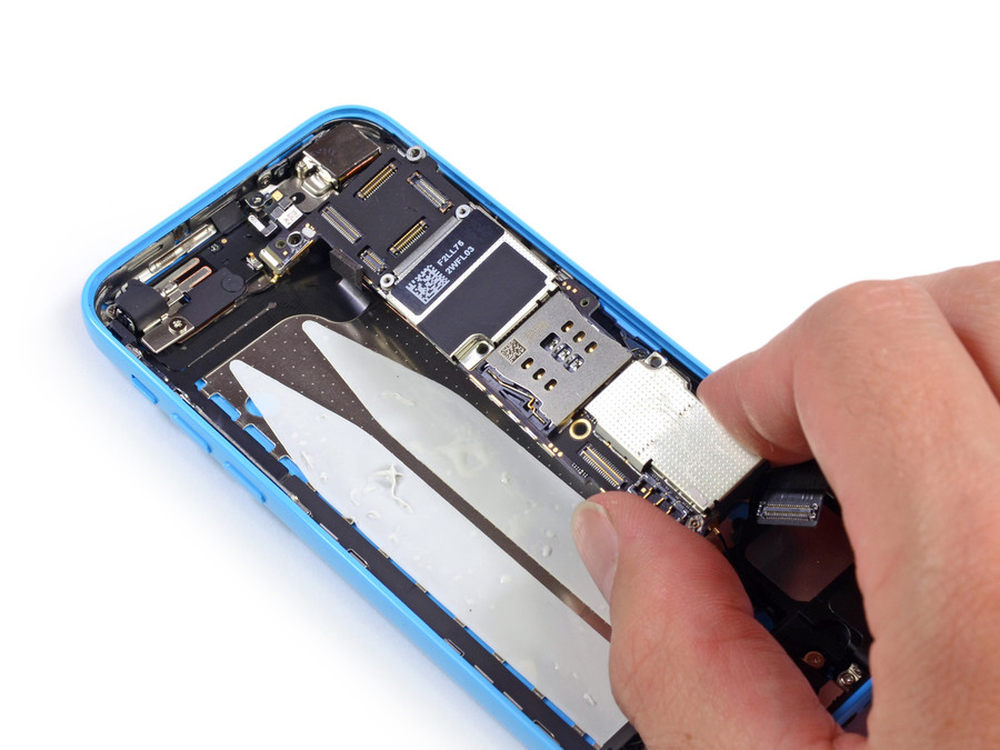

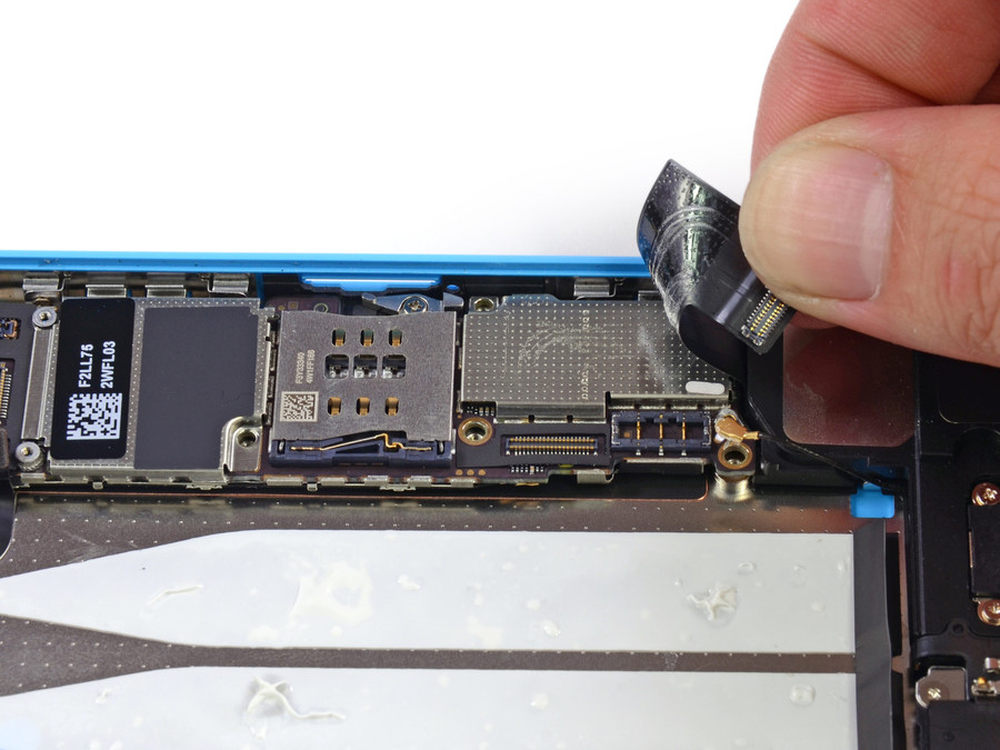

在手机主板上有很多的连接线或者胶条，在拆主板的时候要注意将这些东西全部拆下来，小心不要将线拉断。
17/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
在手机主板上有很多的连接线或者胶条，在拆主板的时候要注意将这些东西全部拆下来，小心不要将线拉断。
18/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
在手机主板上有很多的连接线或者胶条，在拆主板的时候要注意将这些东西全部拆下来，小心不要将线拉断。
19/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

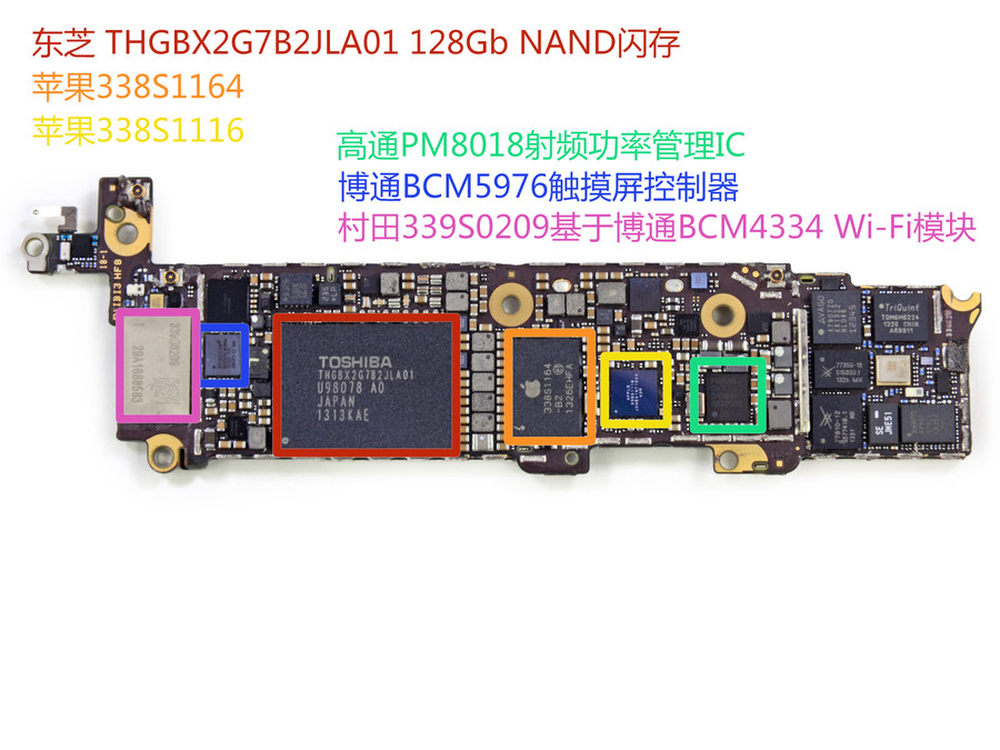

苹果iPhone5c主板芯片
20/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

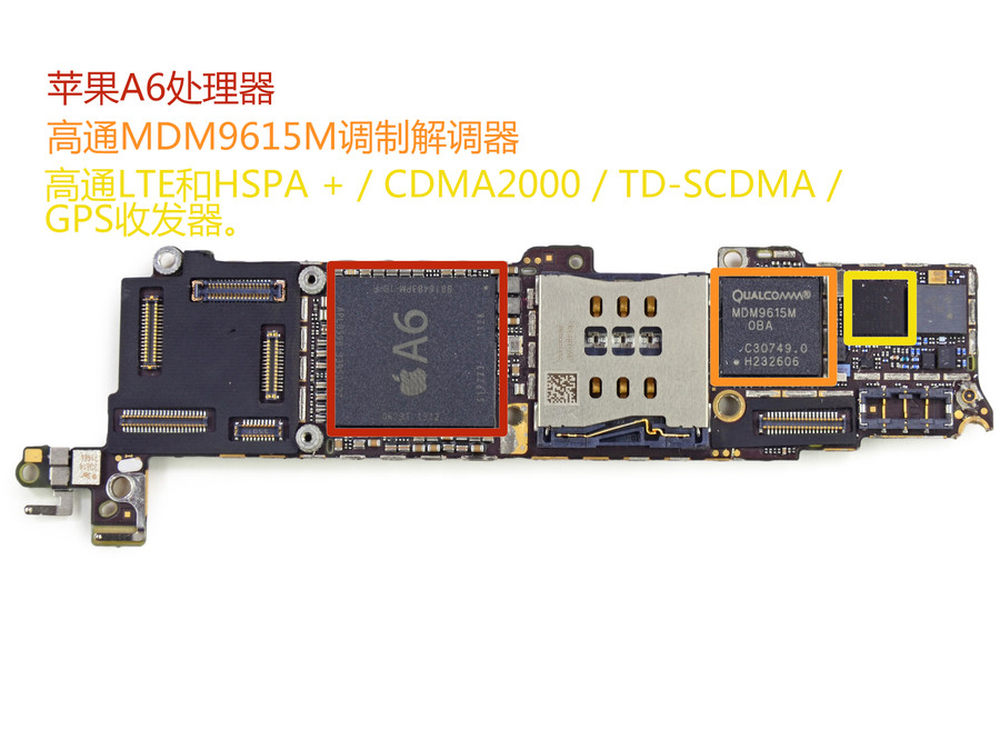

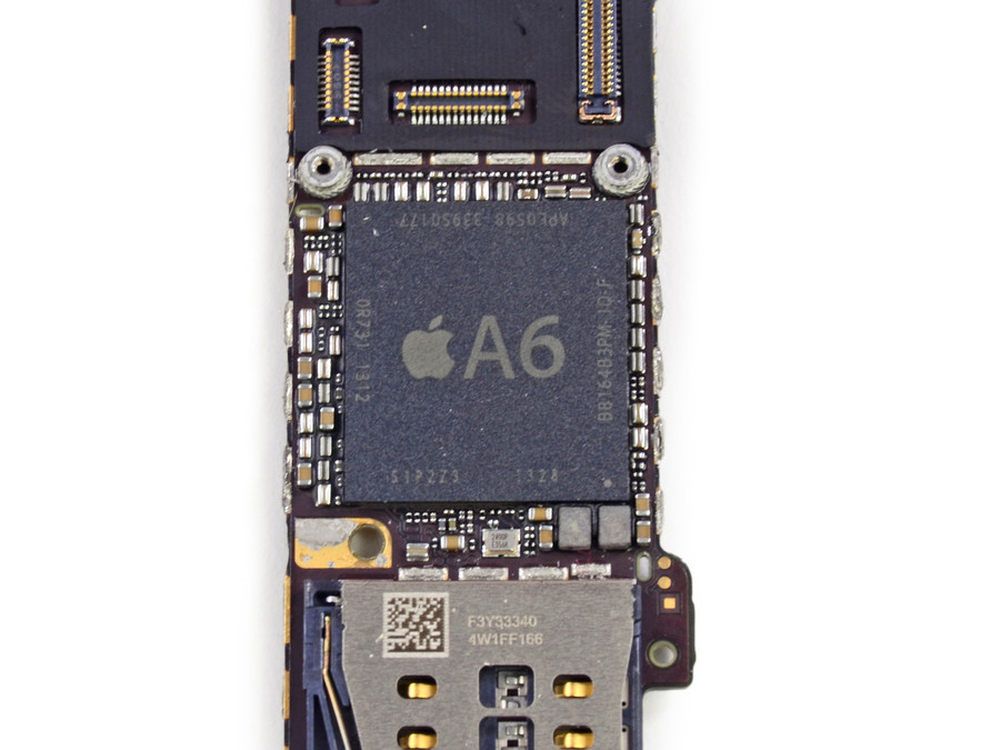

苹果iPhone5c内置A6处理器
21/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

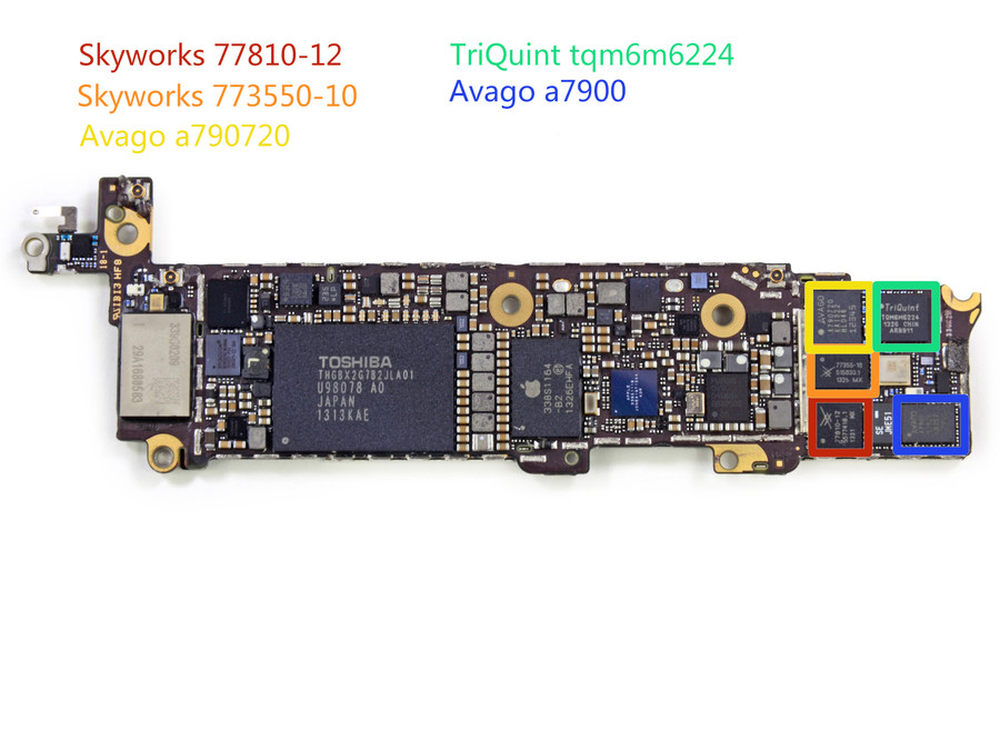

苹果iPhone5c内置芯片
22/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
苹果iPhone5c内置芯片
23/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

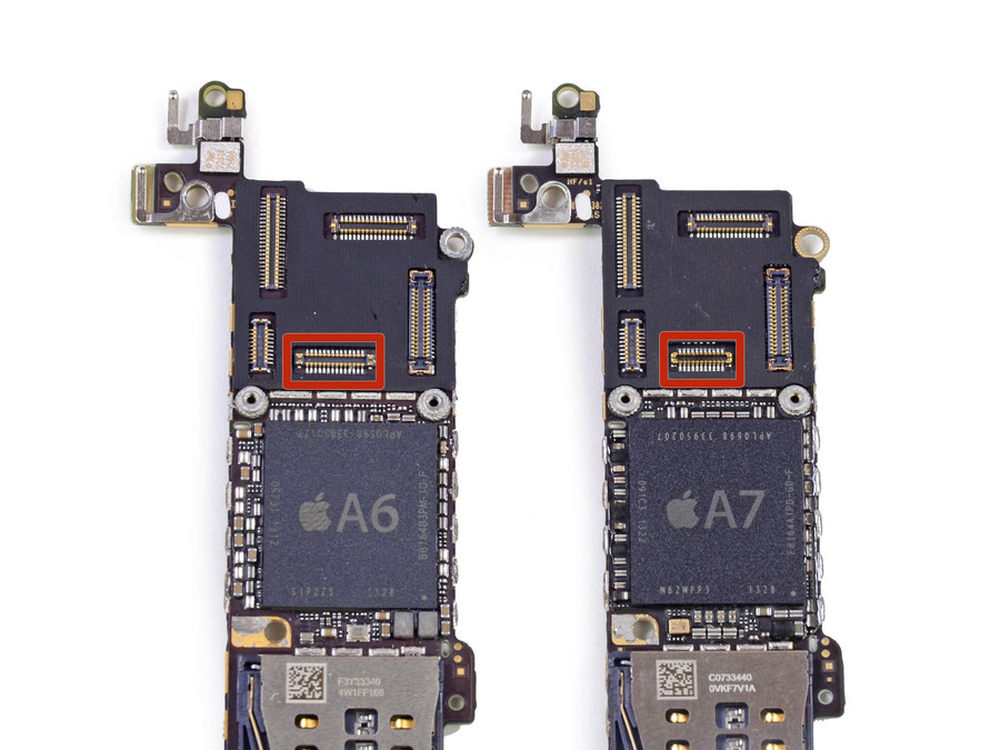

左为iPhone5c、右为iPhone5s
24/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
左为iPhone5c、右为iPhone5s
25/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
左为iPhone5c、右为iPhone5s
26/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

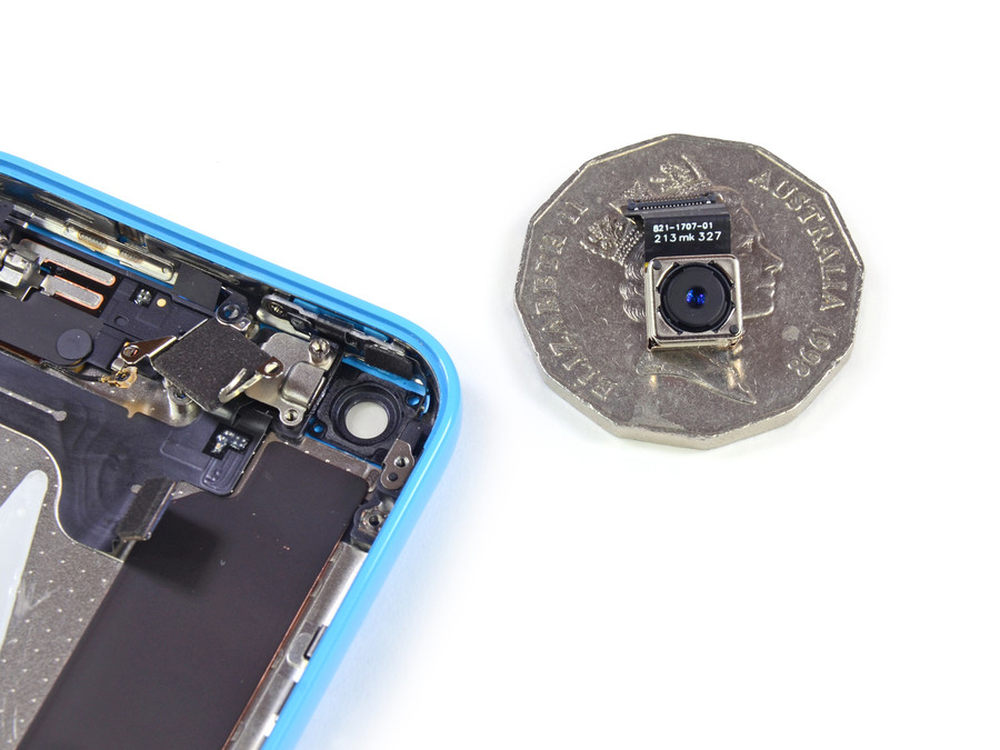

苹果iPhone5c的800万像素iSight摄像头
27/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

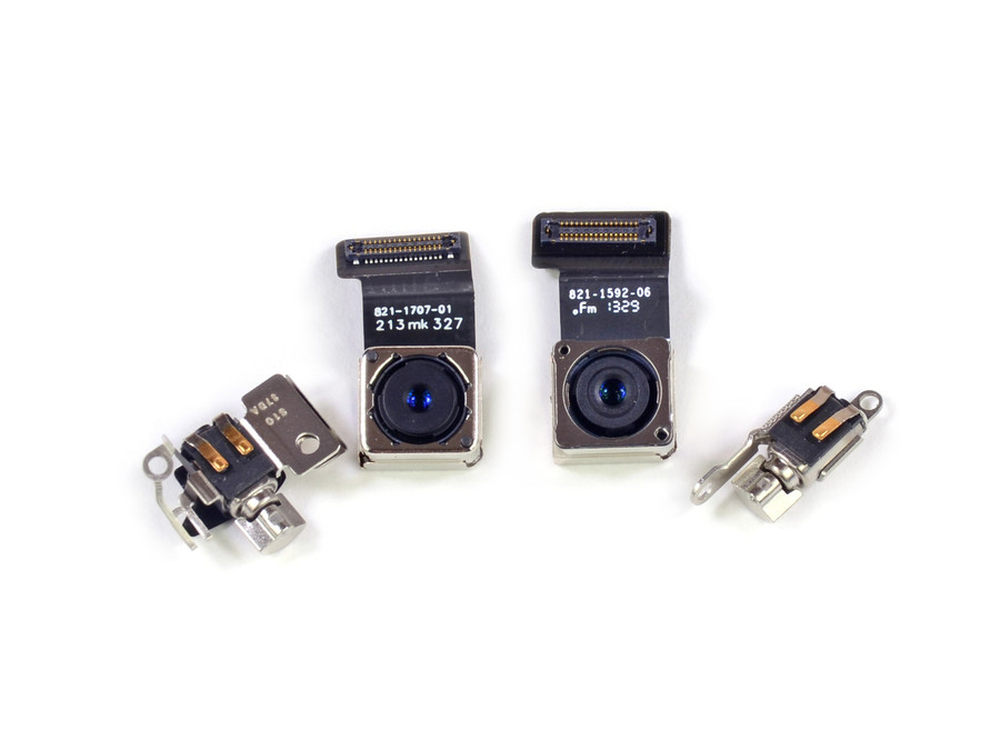

iPhone5c的摄像头与振动器；iPhone5s的摄像头与振动器
28/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

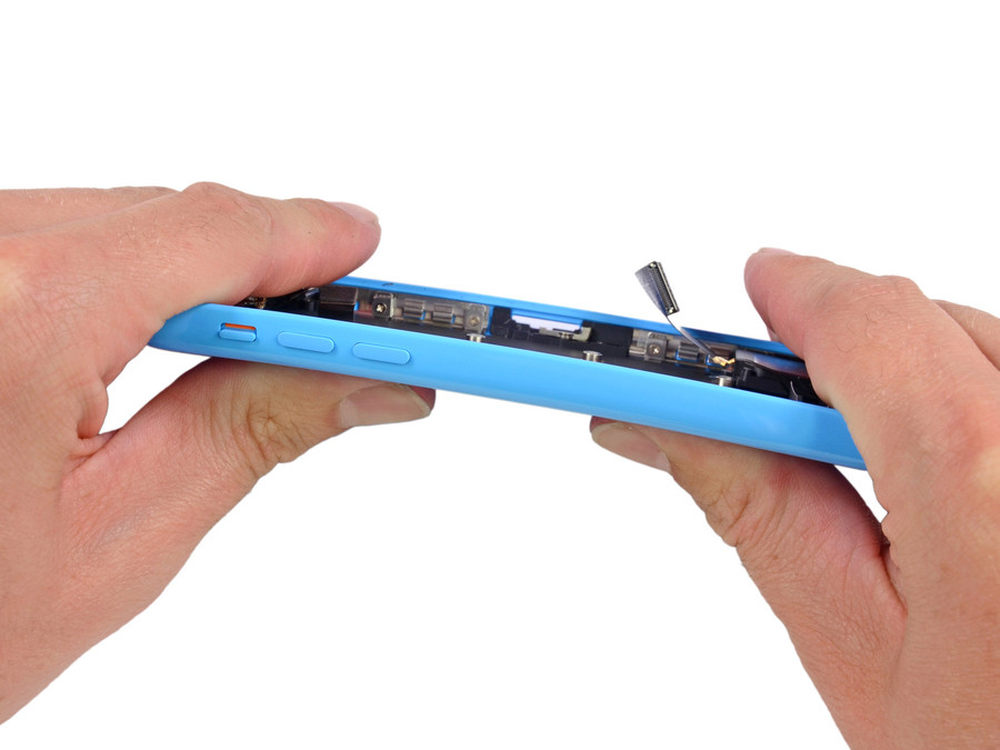

苹果iPhone5c的机身坚固，不易弯曲。
29/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

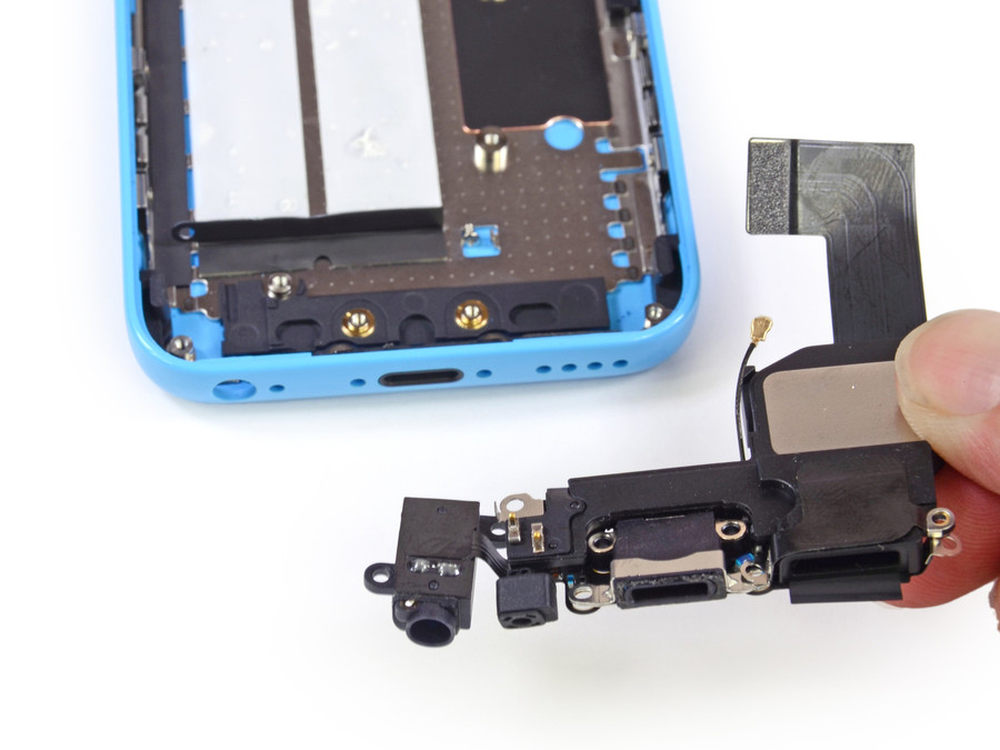

苹果iPhone5c的数据线接口、耳机孔、扬声器。
30/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

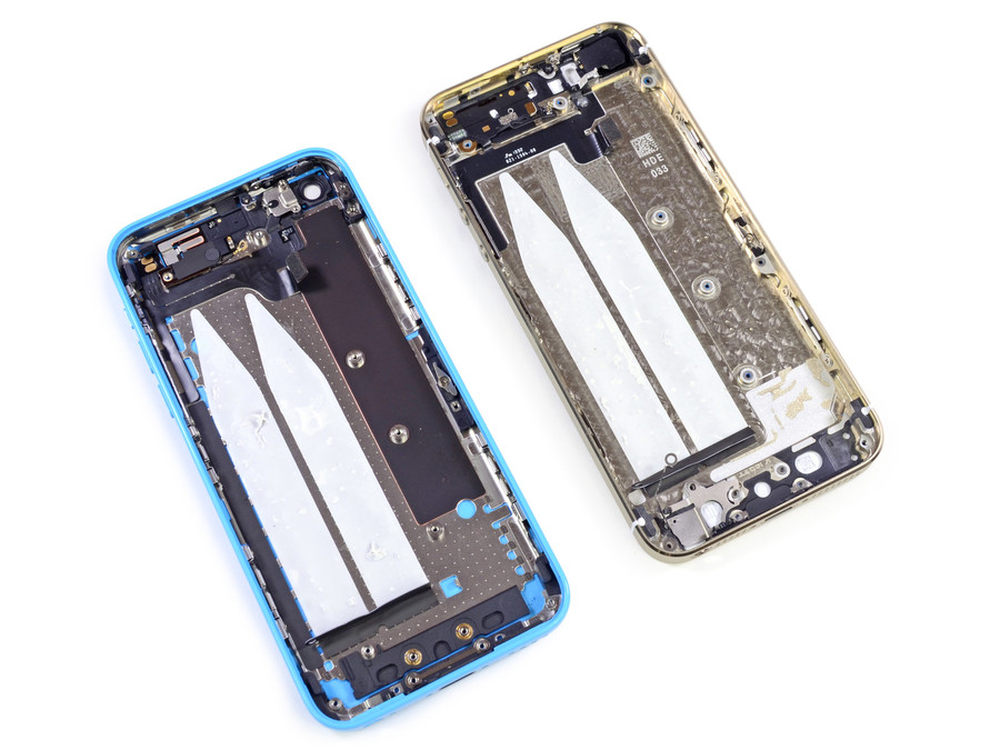

苹果iPhone5c与5s的后壳对比
31/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

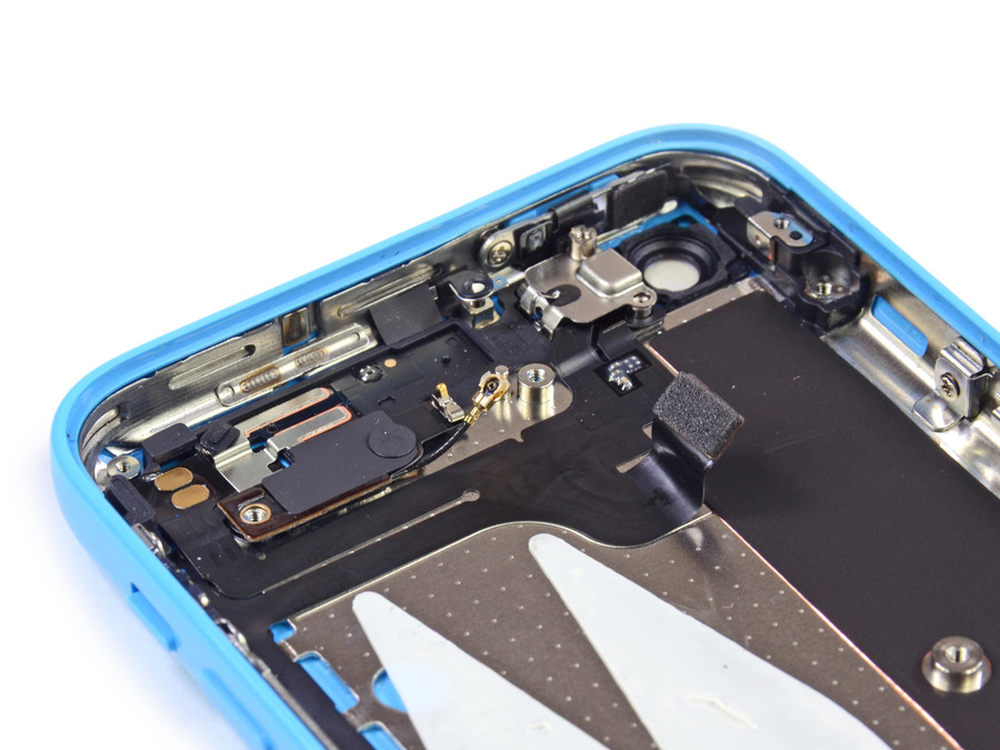

苹果iPhone5c内部构造
32/32
>>[苹果官网购买] | [京东商城购买] | [亚马逊中国购买地址]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

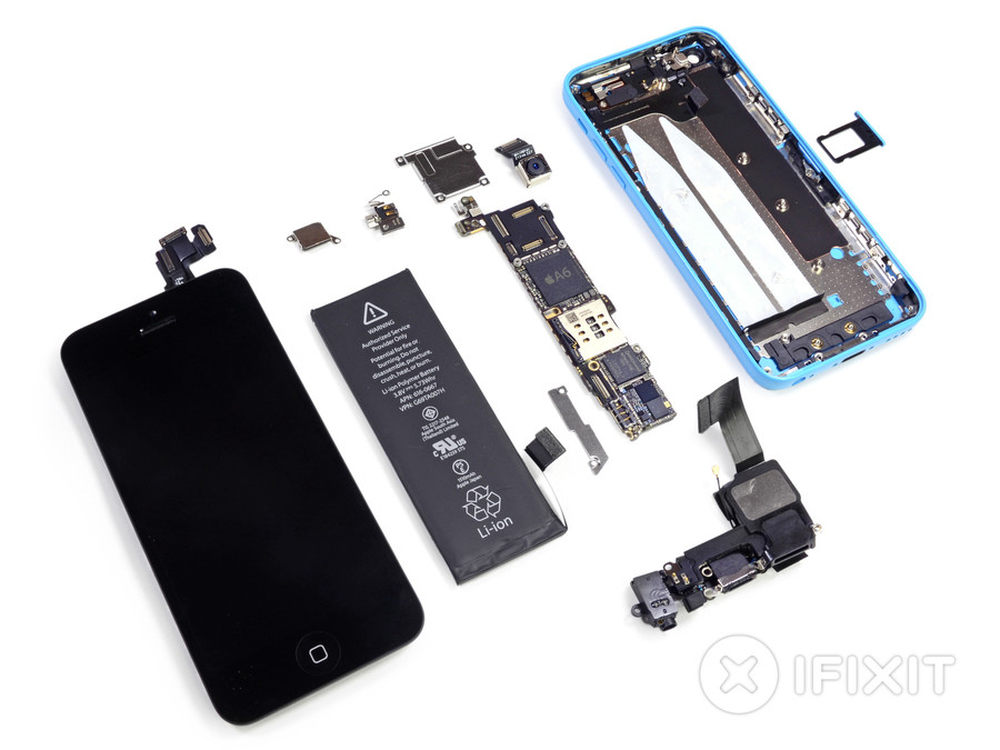

苹果iPhone5c 的所有零部件
