坏了很麻烦!新款21英寸低配iMac拆解
1/11
之前给大家带来了全新苹果27英寸低配版本iMac的拆解【文章链接】,现在奉上21英寸低配iMac部分,其最大特点在于配备了Intel锐炬家族核芯显卡,也就是带有128MB专用eDRAM的Iris Pro Graphics 5200,性能可媲美GT 650M,因此也就省去了独显环节,主板整合度更高,可修复性自然随之降低。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】2/11

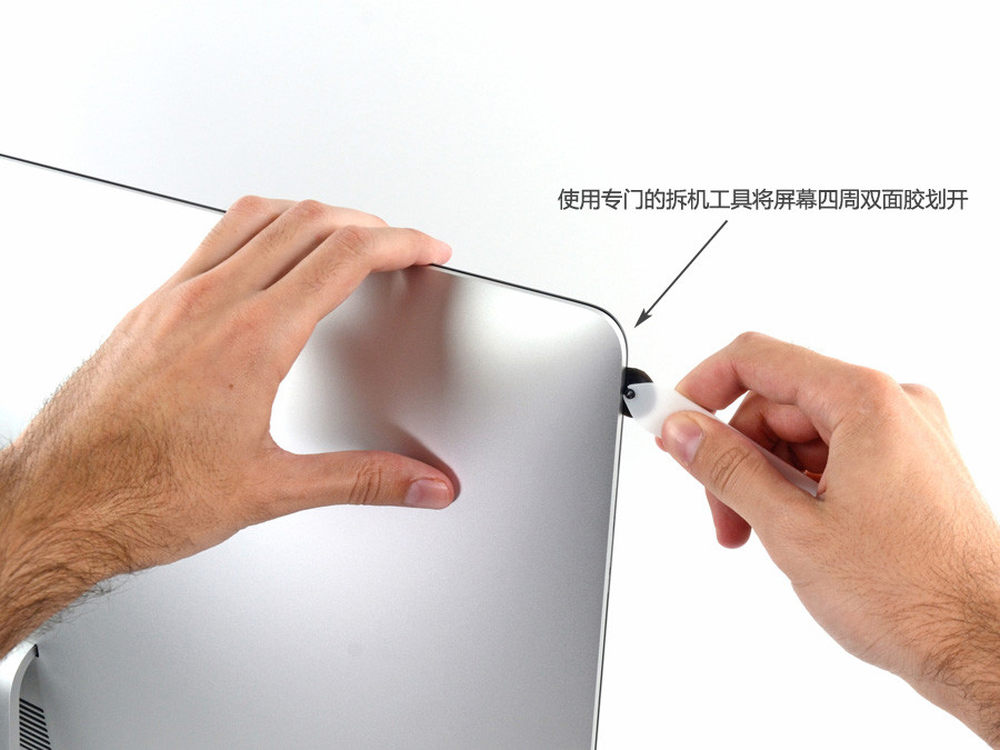

第一步,需要使用专门的拆机工具将屏幕四周的双面胶划开。此时一定要注意扶好屏幕,最好把机器平躺后进行!
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】3/11

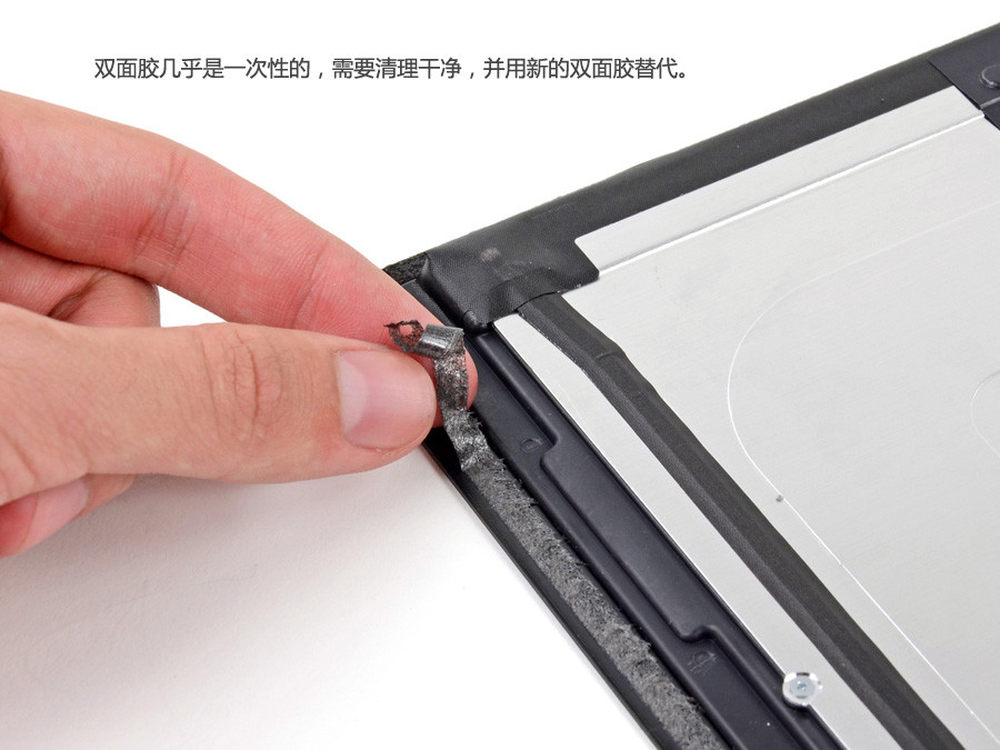

iMac的屏幕双面胶几乎是一次性的,拆机后需要把它彻底清除,并用新的双面胶替代。
需要指出的是,新款iMac的屏幕面板与保护玻璃等封装在了一起,以避免进灰现象。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】4/11
21英寸低配版本iMac提供一个基于PCI-E通道的固态硬盘接口,支持升级Fusion Drive,或固态硬盘与机械硬盘的双硬盘存储方案。
板载接口方面,包括一个网线接口、两个Thunderbolt雷电接口,兼容mini DP输出,以及4个USB3.0。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】5/11

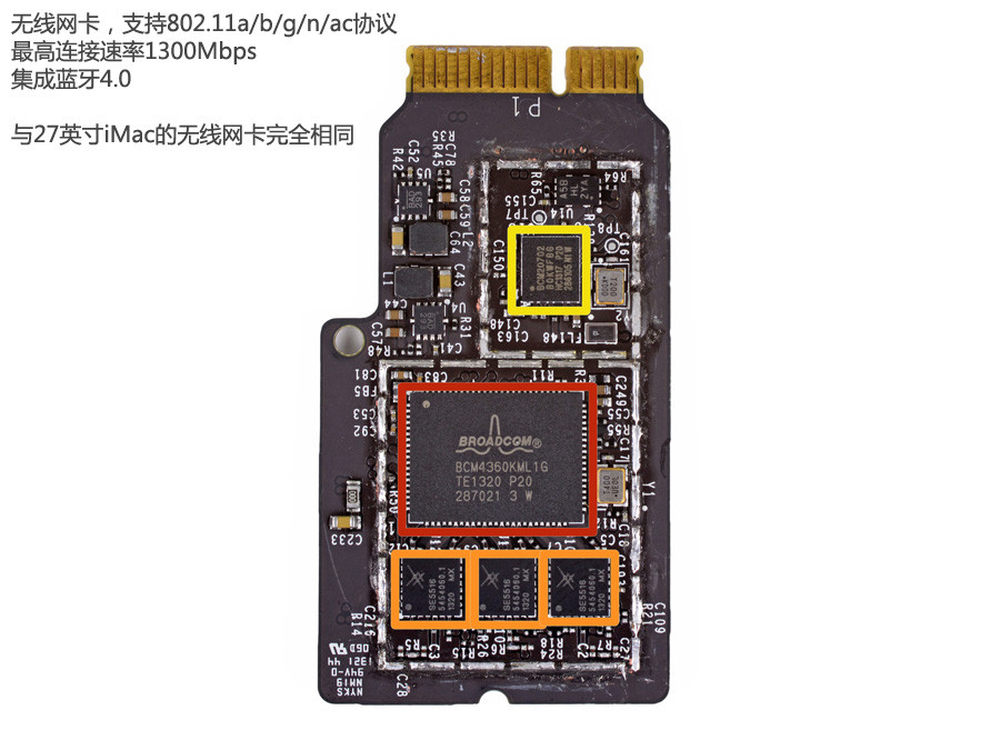

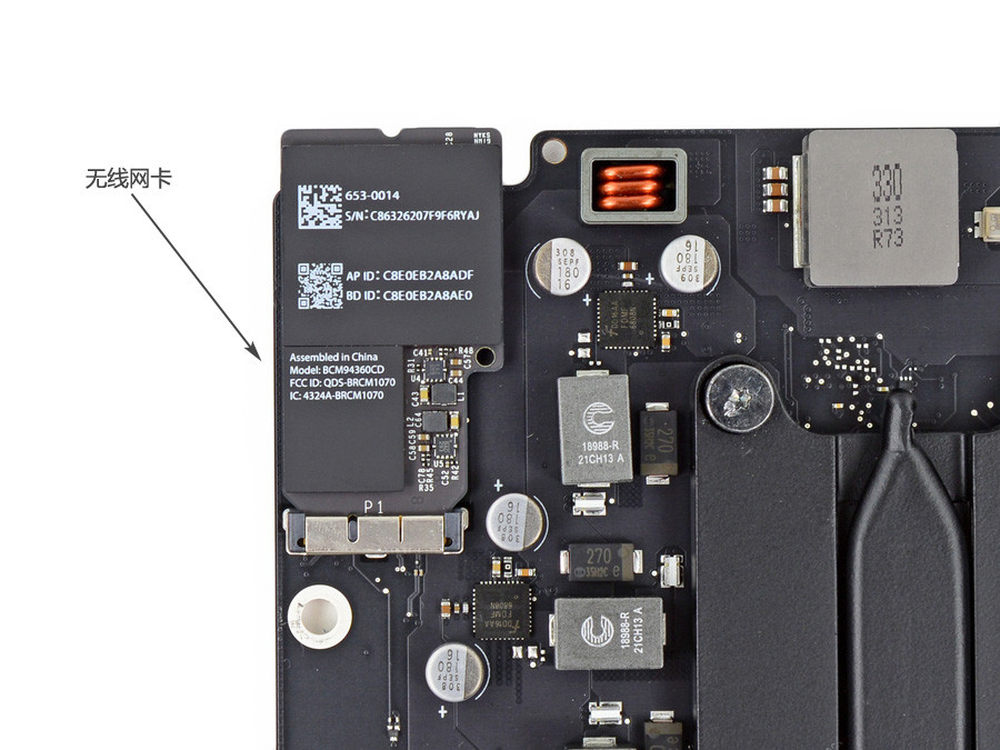

21英寸iMac的无线网卡,和27英寸机型相同,均由Broadcom提供,支持802.11a/b/g/n/ac无线协议,2.4GHz与5GHz双频,最大连接速率1300Mbps。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】6/11
无线网卡带有金属保护盖,拆除之后的网卡芯片展示。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】7/11

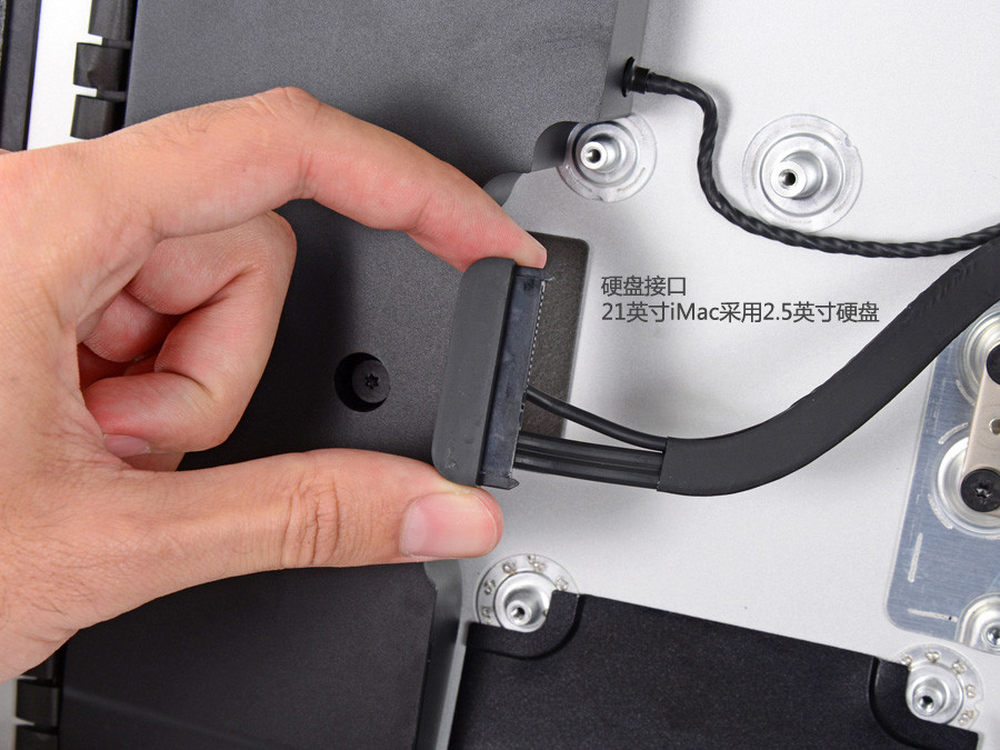

硬盘方面,21英寸iMac采用2.5英寸硬盘,标配1TB容量,因此升级的话也只能考虑7200rpm产品或者固态硬盘。这也是21英寸机型不提供2TB或3TB硬盘的原因。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】8/11

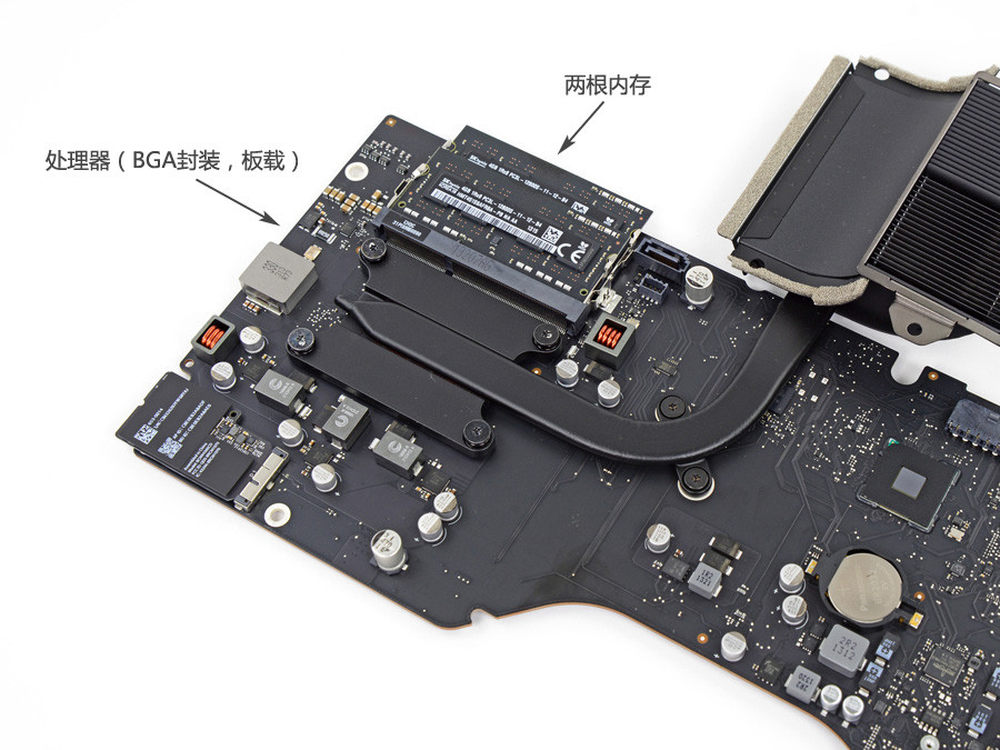

核心方面,21英寸低配版本iMac采用酷睿i5-4570R四核处理器,采用BGA封装方式,也就是焊在主板上面,因此无法更换,坏掉的话只能更换主板了。其提供两根内存插槽,标配两根内存,双通道。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】9/11

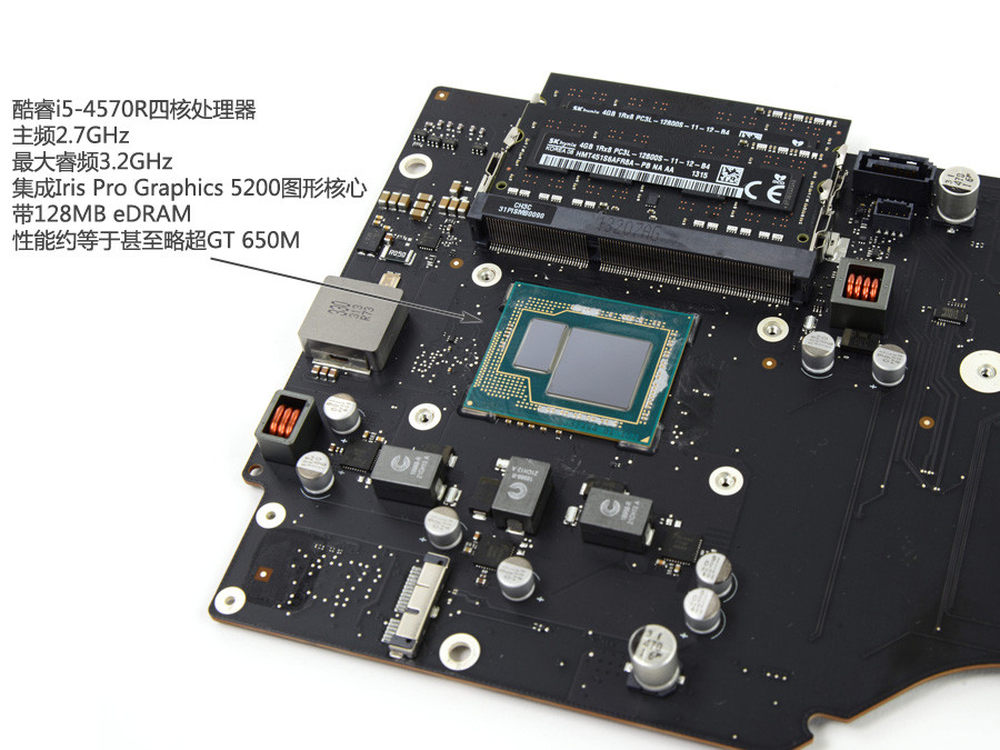

酷睿i5-4570R处理器,集成Iris Pro Graphics 5200图形核心,具备高达128MB eDRAM(相当于处理器四级缓存),性能完全媲美NVIDIA GT 650M甚至略超。
因此,21英寸低配版本的iMac不具备独立显卡。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】10/11

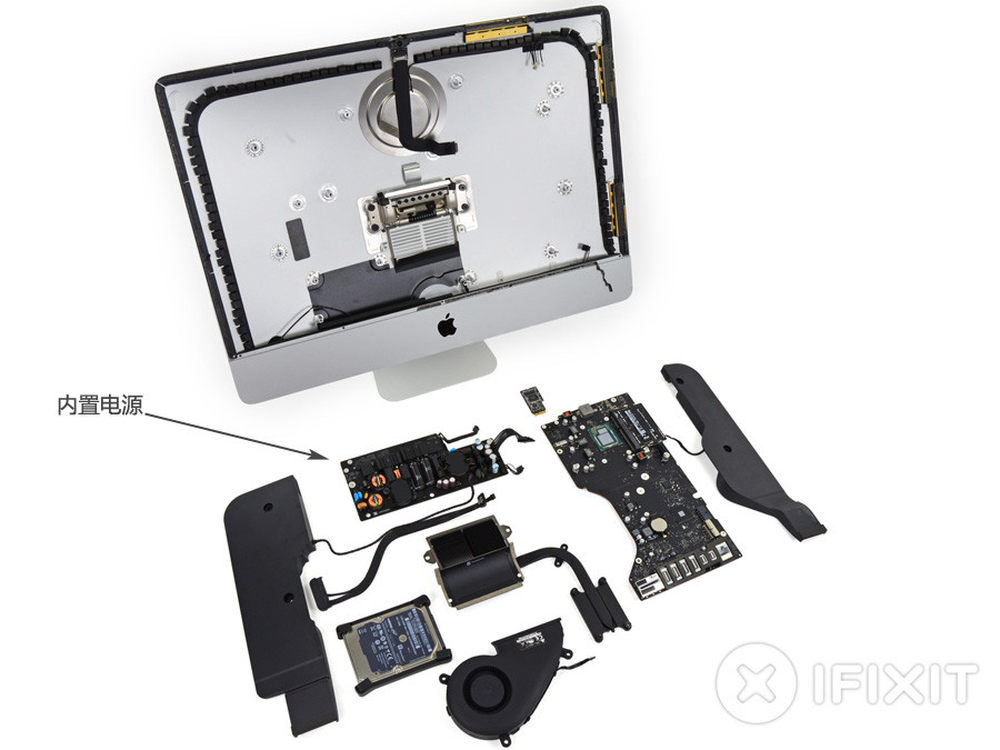

最后,21英寸iMac同样采用内置电源,带有两个硕大的扬声器。图为部分iMac零件合影。
注:原图来自iFixit网站【苹果iMac官网链接】【购买iFixit拆机工具(海淘)】【购买iFixit拆机工具(淘宝)】【点击进入iFixit官网】11/11
最后,iFixit对这款低配的21英寸iMac给出了2分的维修评定,也就是可修复性很低(10分为最容易维修)。
它只有内存、硬盘、无线网卡是可以拆除并更换的。处理器集成图形核心,并且一并焊在了主板上面。维修的话多数情况是需要整个更换主板。
笔者观点:21英寸低配版本的iMac确实在硬件配备上不太给力,不可更换升级的酷睿i5四核直接封杀了该机的升级空间,单根热管对于这颗65W TDP的处理器来说也显得过于单薄。此外,它采用2.5英寸硬盘,最大容量也是不太理想,整机性价比较低。
