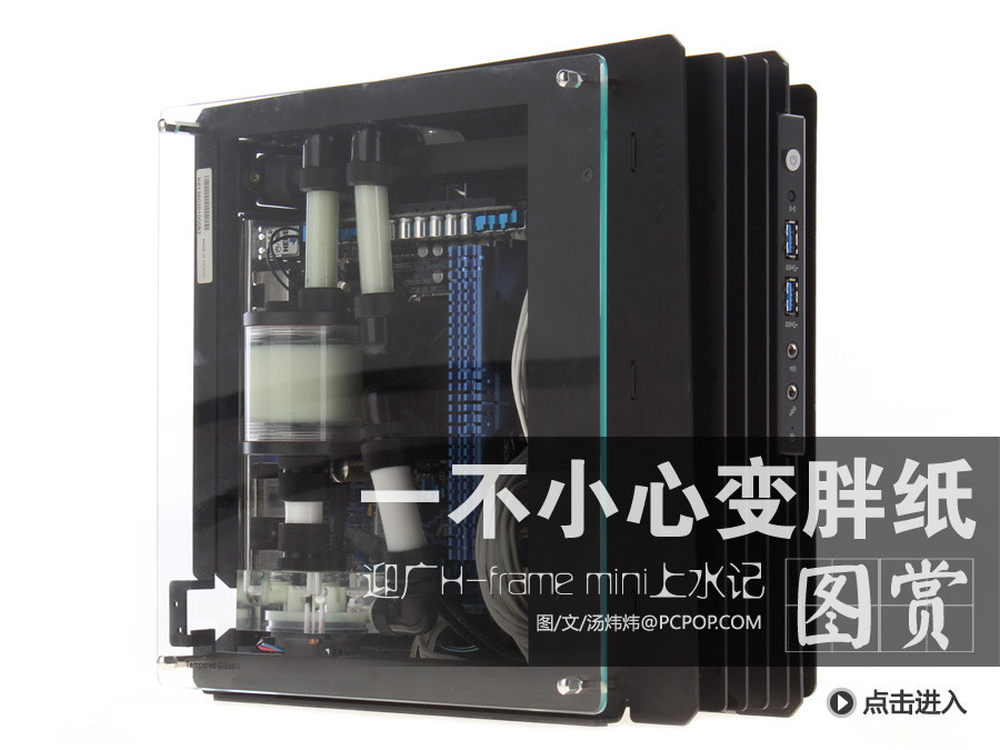

一不小心变胖纸!迎广H-frame mini上水
1/35
泡泡网机箱频道10月23日 迎广这款小机箱改线教程早在2个月前发布了，折腾无止境对于这款机箱的改造当然不能止步于改线，在改线完成之后笔者又打起了将水冷装入这款机箱内的念头，期间前前后后看了很多案例，断断续续经过两个月的时间，这款作品雏形差不多完成了，不过有很多配件都是东拼西凑的所以整体感会很乱，还是那句老话希望这次的装机过程能给大家一些灵感与建议，废话多说了下面我们开始吧。
2/35
第一部分：机箱方面的改造。
论坛上关于这款机箱的上水作品，水管是从机箱缝隙中穿过去的，这种方法无疑是最便捷的无需对机箱结构进行改造就可完成上水，但鉴于这里方案已经用过，再用同样的方案也就毫无意义，所以笔者这里采用水路横穿的方案进行改造。
3/35

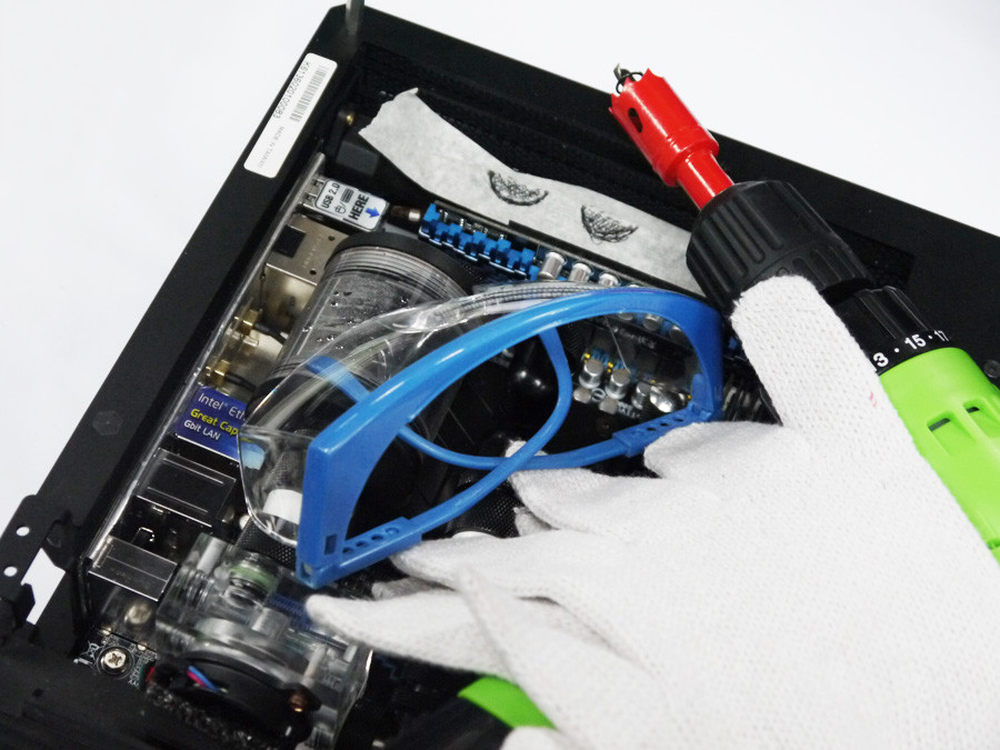

第一步首先在需要打孔改造的地方贴上美纹纸，一是好在上面画上孔位，二是防止钻头划伤铝板。

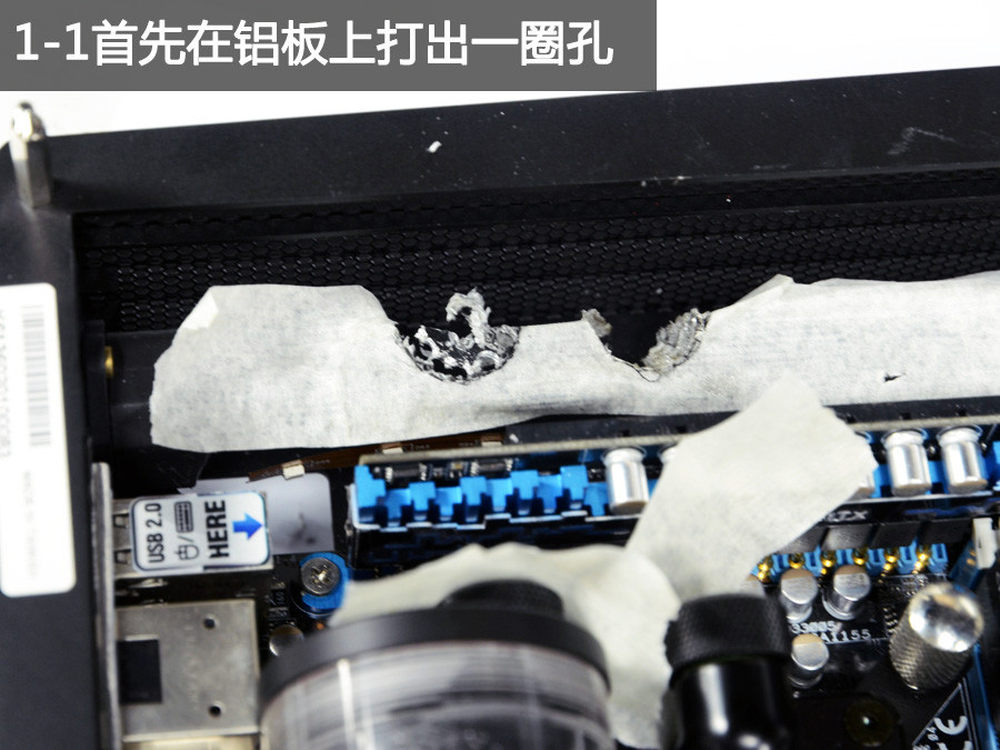

在铝板上打半圆是非常费劲的事情，使用开孔器进行打孔的话非常容易卡住，所以笔者这里使用最原始的方法，沿着半圆边缘进行打孔。
4/35

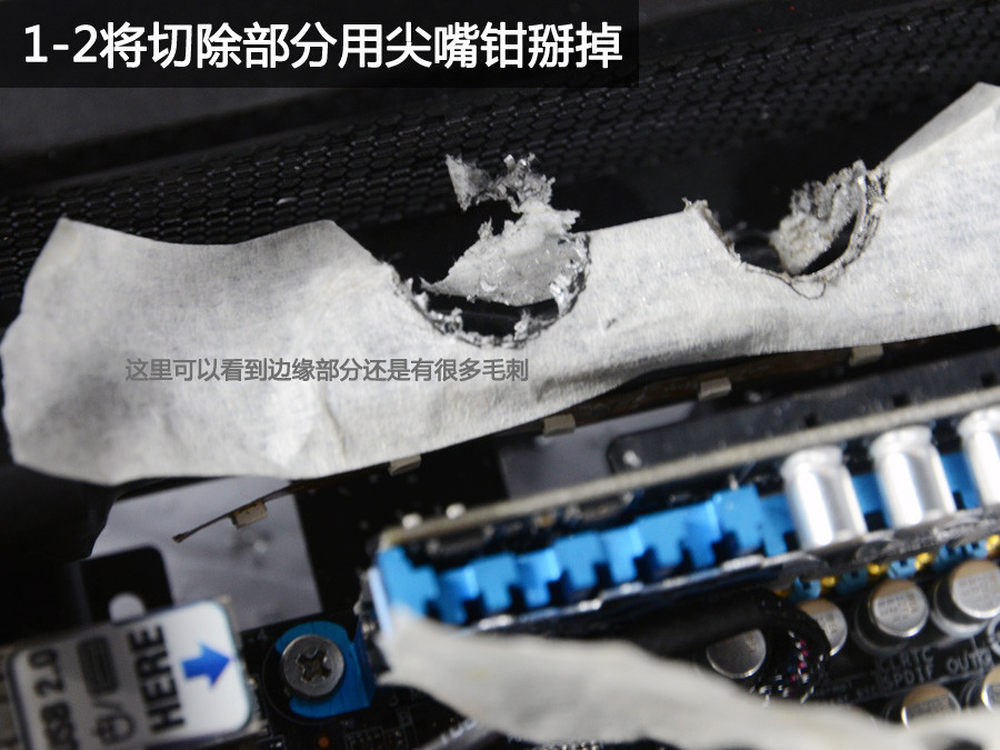

打孔完毕后，使用尖嘴钳来回摆动需要切割下来的铝片，利用金属疲劳的特性将铝片取下。
5/35
使用这种方法的缺点就是切割处的边缘非常不规整，需要用锉刀进行打磨。
6/35

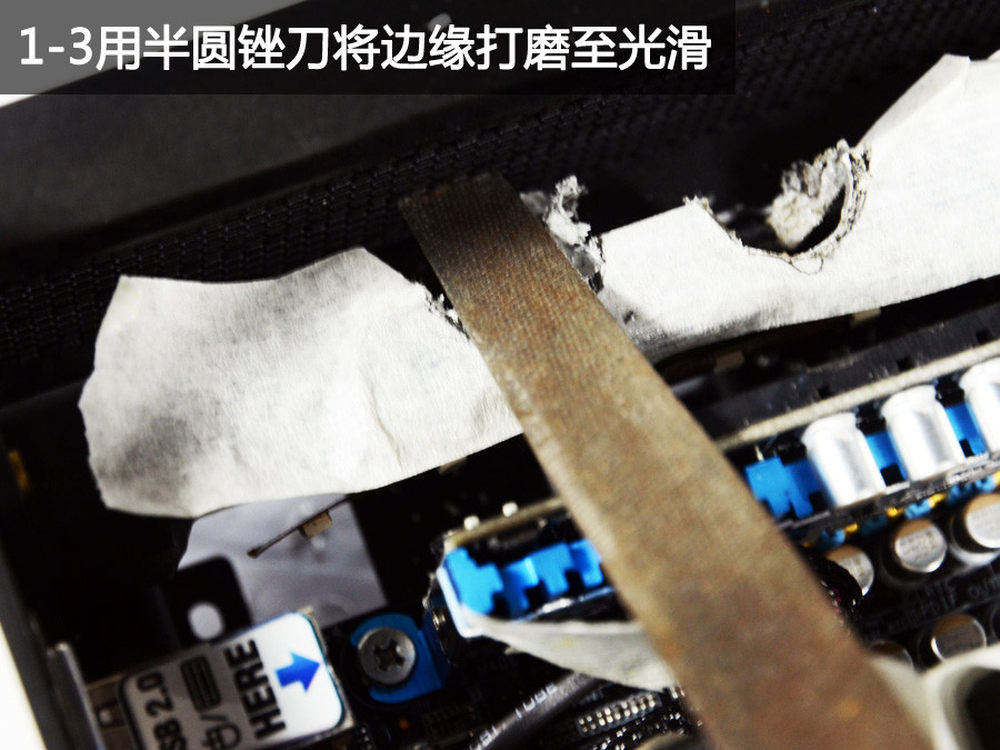

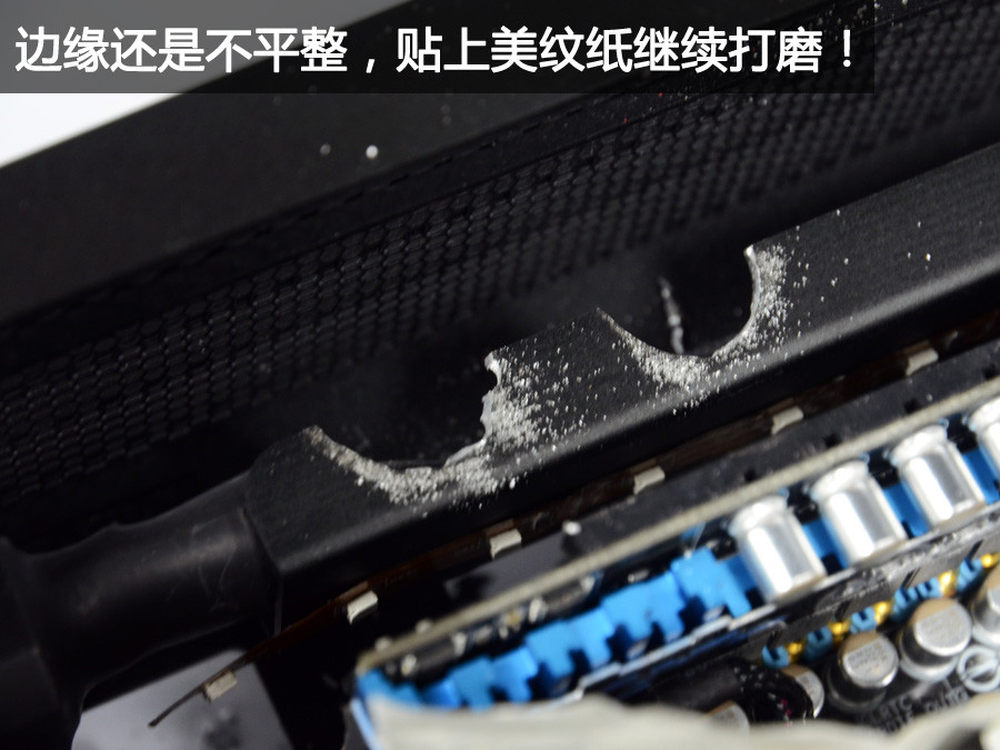

第一次打磨依然坑坑洼洼，所以需要进行深层次的打磨，直至边缘光滑。
7/35

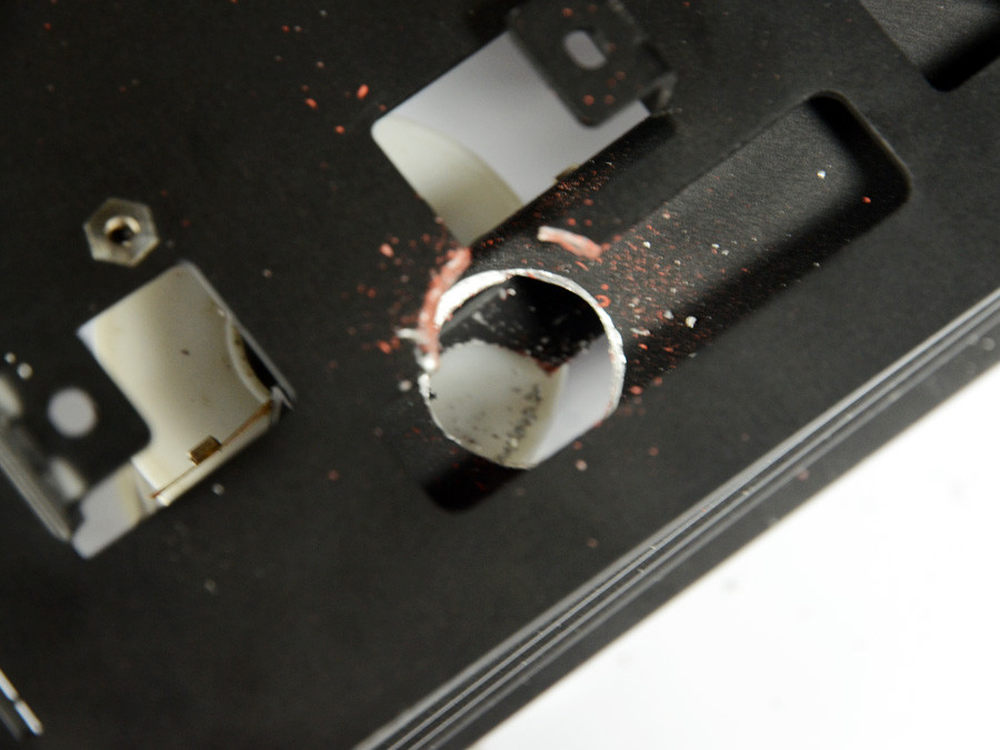

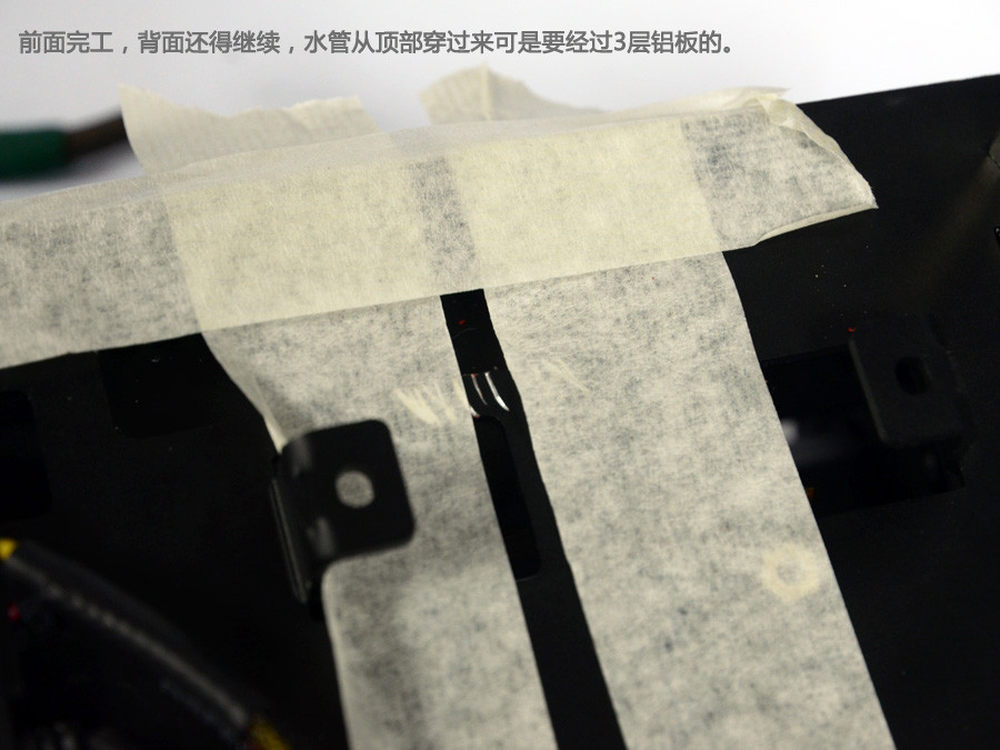

背面打孔就容易的多，用开孔器即可。
8/35
用开孔器开孔，切口处相比上面的方法会平滑很多，不过这里还是会有一些毛刺，用锉刀稍微打磨即可。
9/35

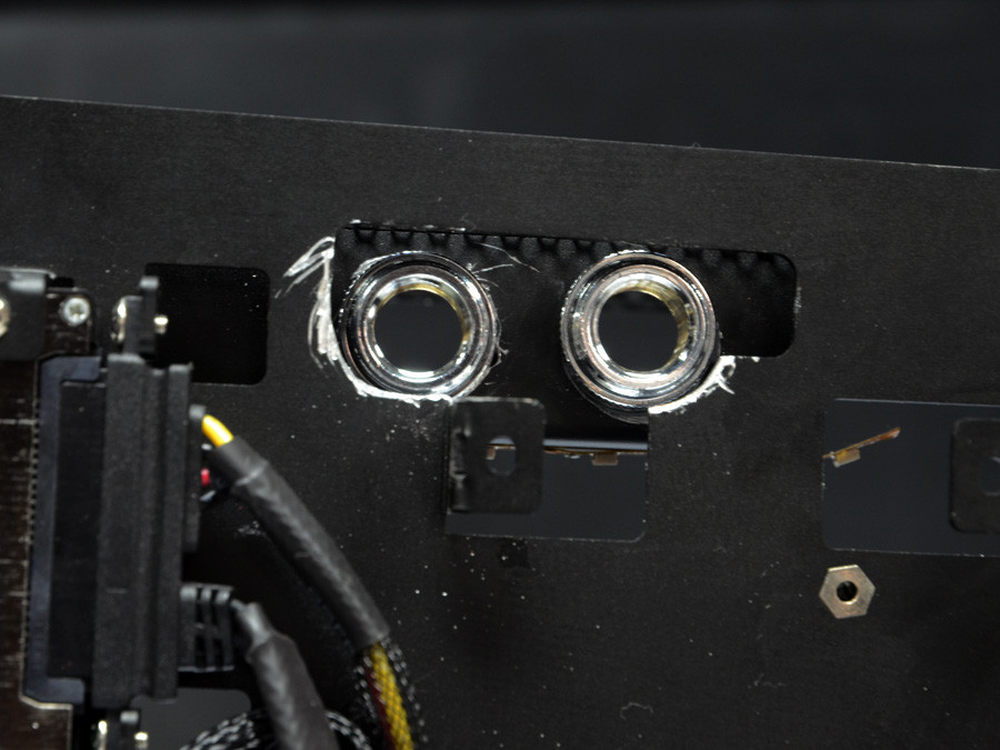

开孔完成，装上开孔螺座。
10/35

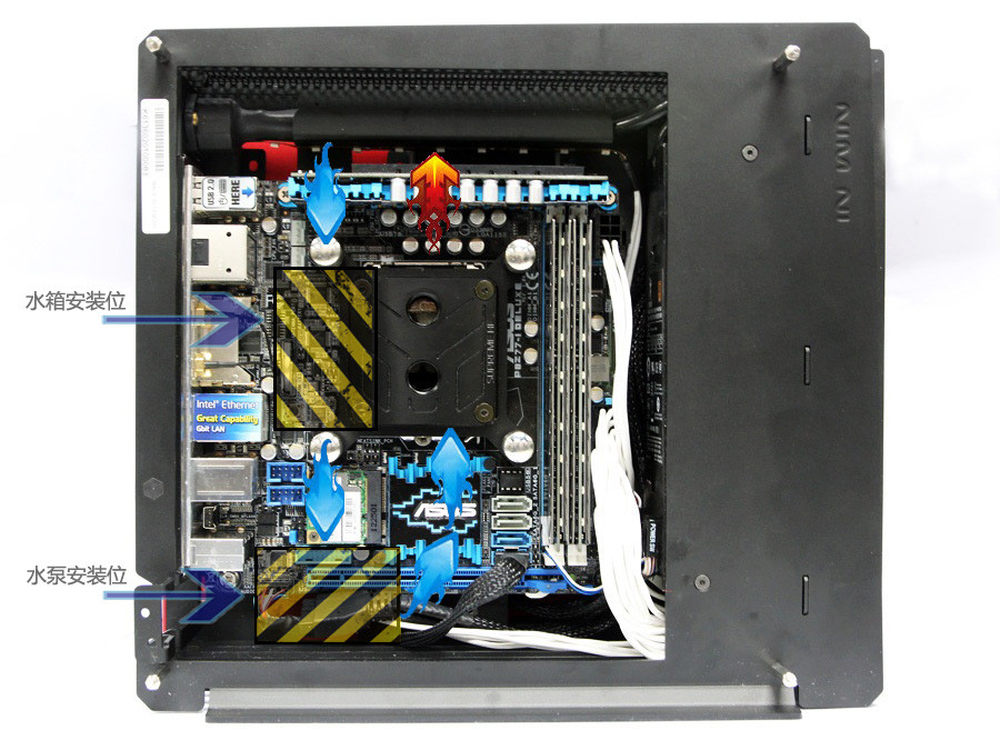

水路的规划，水泵、水箱全部置机箱正面，120水冷排挂到机箱背面，前部的安装是最简单的，难在背部水冷排的处理，这里笔者没什么经验一不小心把这台机器装成了一个胖子。
12/35

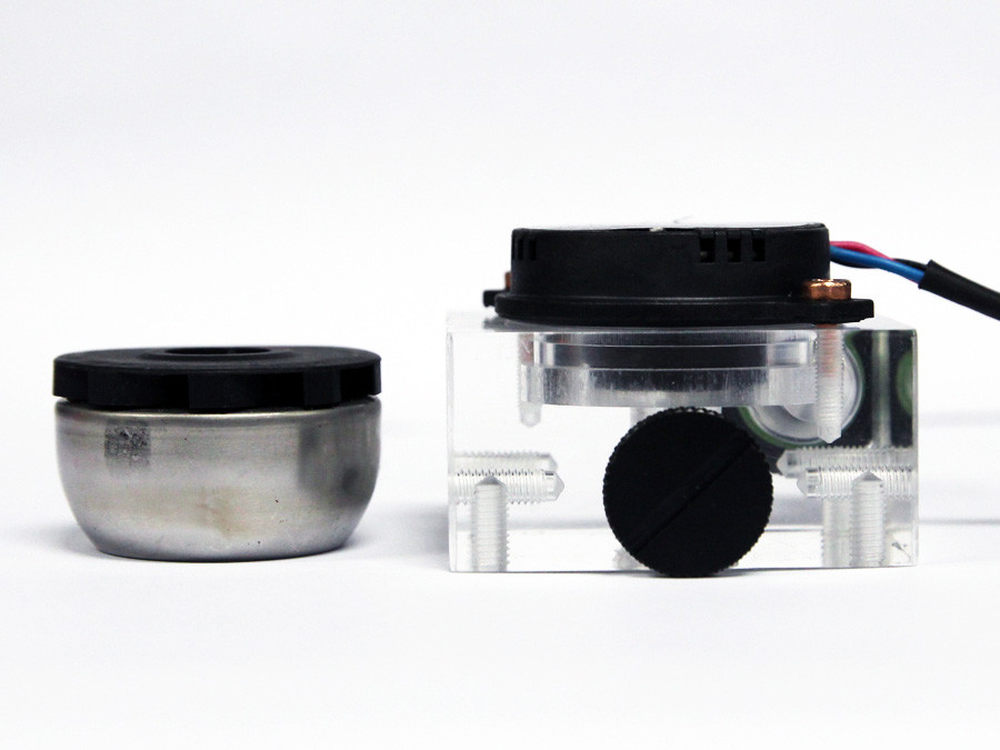

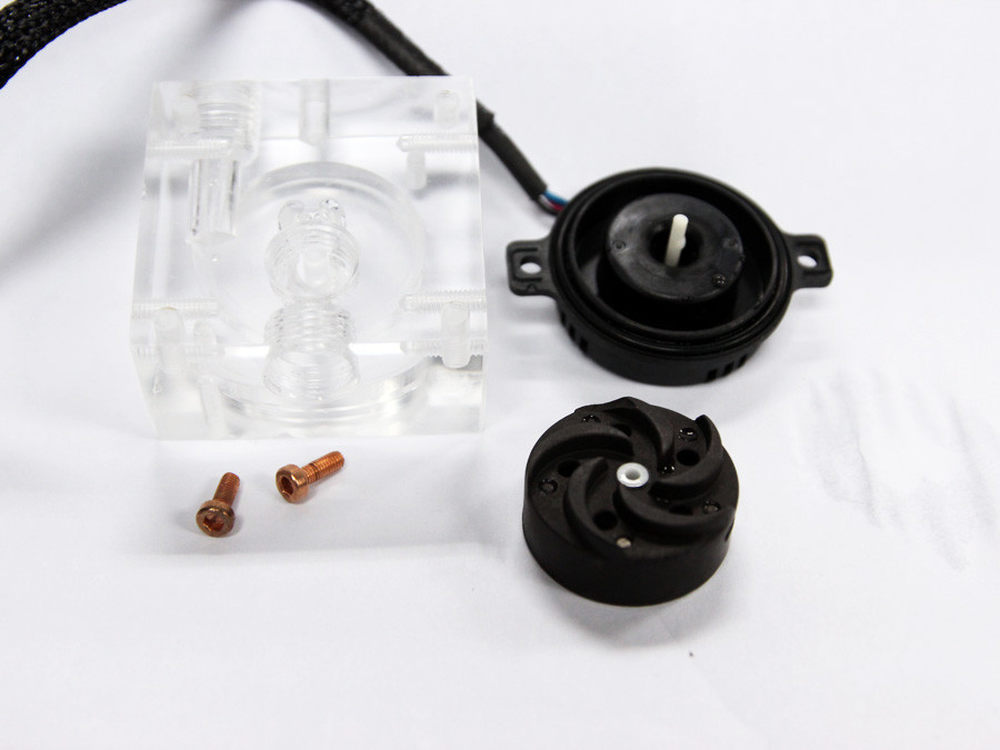

装上泵盖之后，整体体积只有DDC转子那么大。
13/35

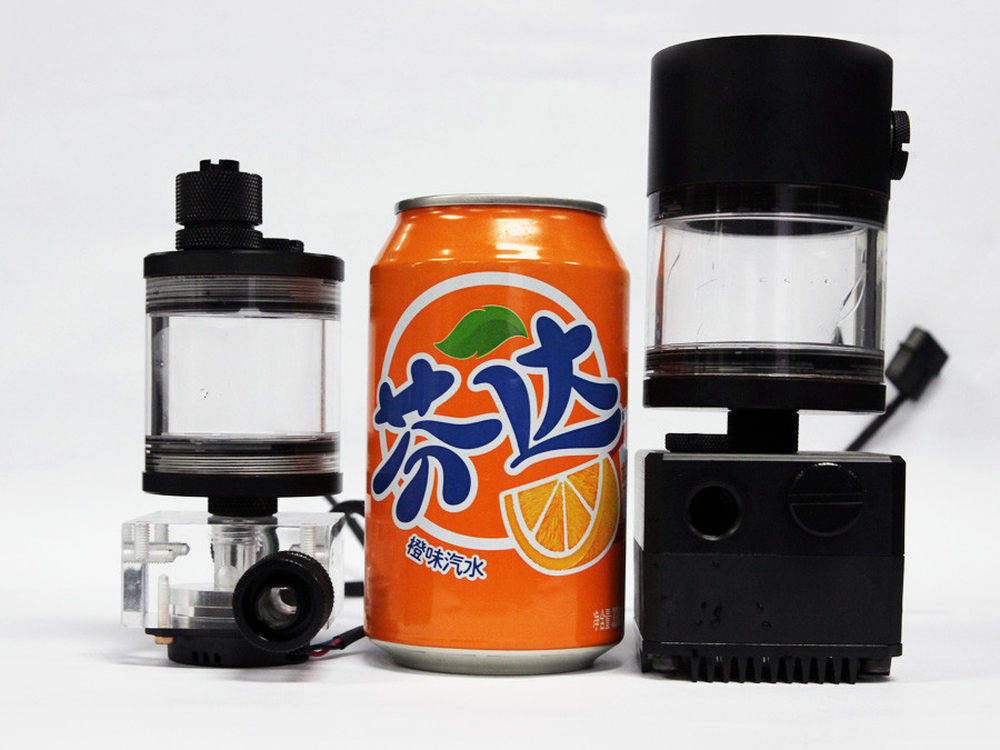

整体体积还是非常MINI的。
14/35

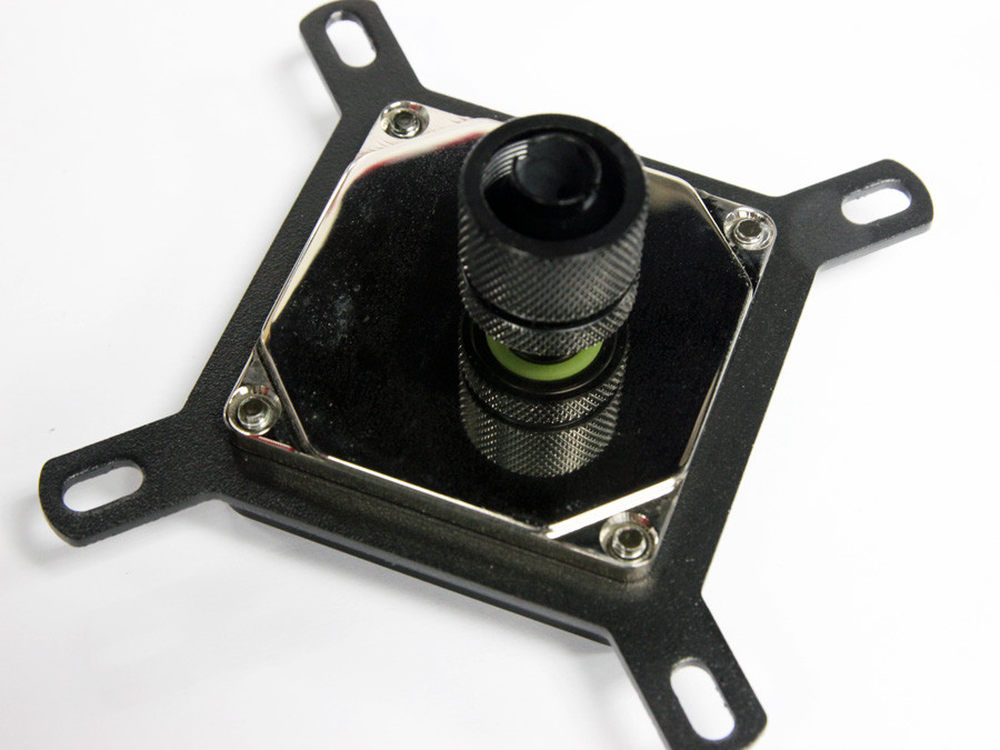

本次使用的水冷头是EK Supreme HF镀镍版水冷头，老一代的效能之王，采用喷射设计。
15/35

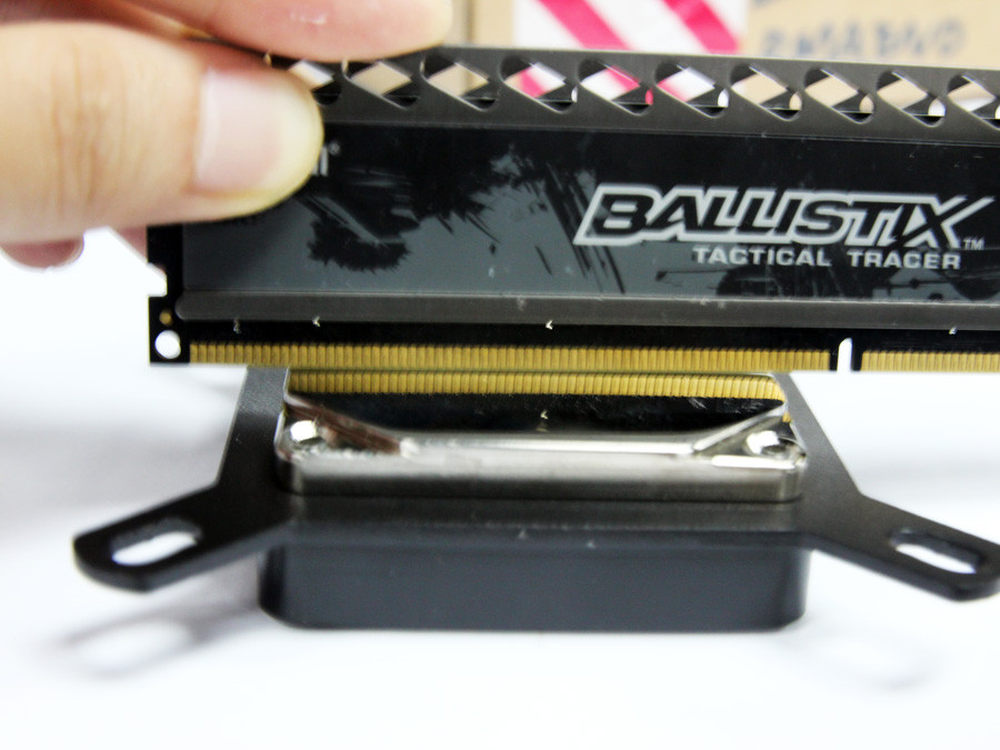

这里可以看到水冷头底面是微微向上凸起的，这无疑增强了散热性能。
16/35
BARROW淘宝购买地址：点击购买

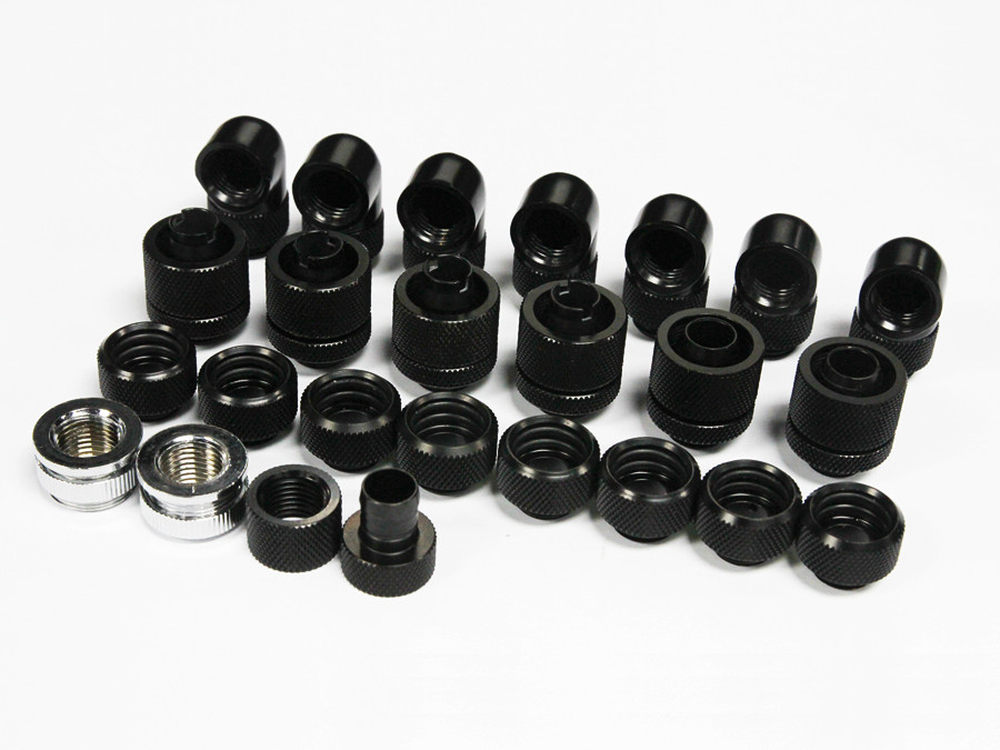

机箱虽小，但需要的接头不少，不得不说玩水冷非常烧钱。
本次装机使用的接头全部来自BARROW，为啥会选择的这个牌子？原因很简单国产精品做工方面丝毫不输BP这些大牌，相对那些国外大牌来说售价也便宜不少。
17/35

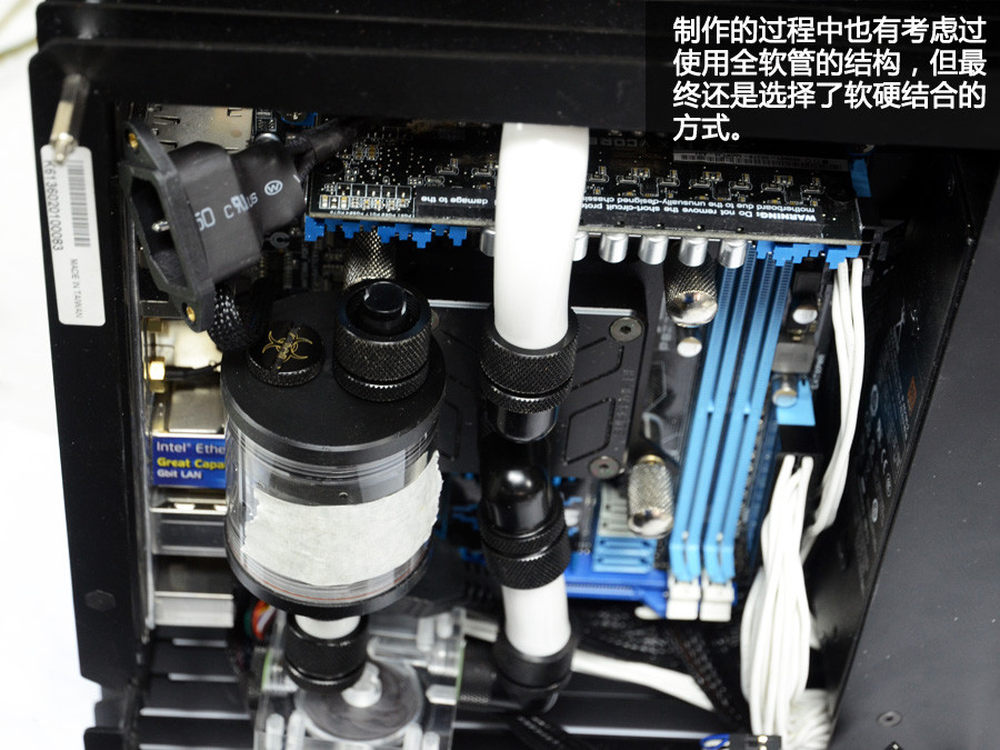

制作过程中，笔者有考虑过使用白色软管，但装上效果达不到心里所需的效果，放弃了这种比较便捷的方案。
18/35

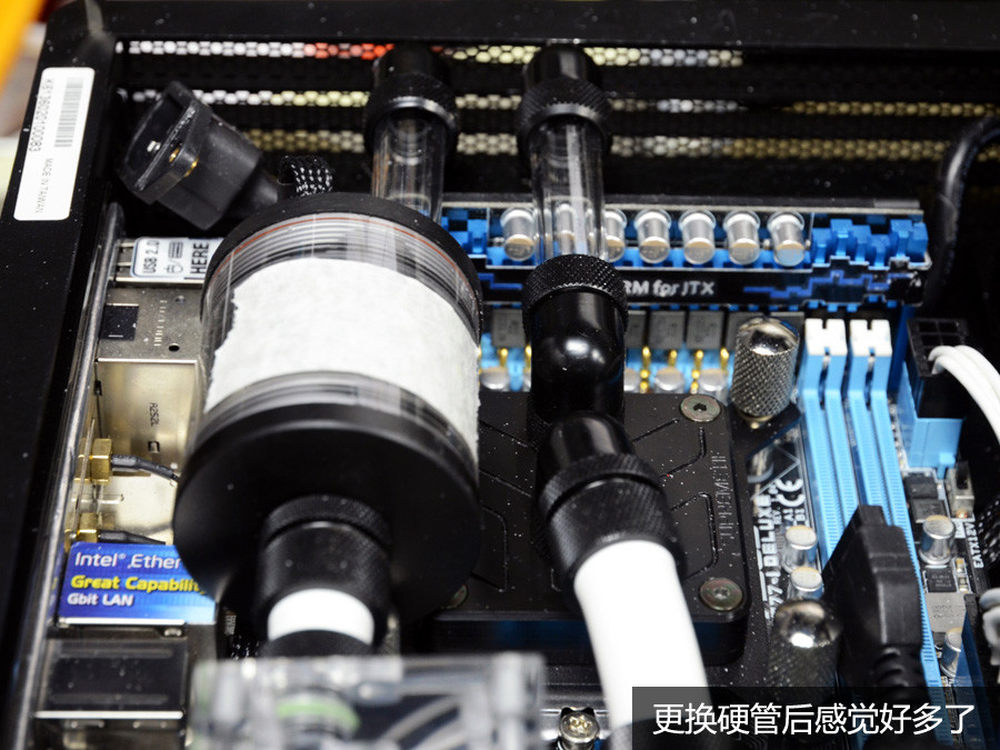

更换亚克力硬管之后感觉好多了。
19/35

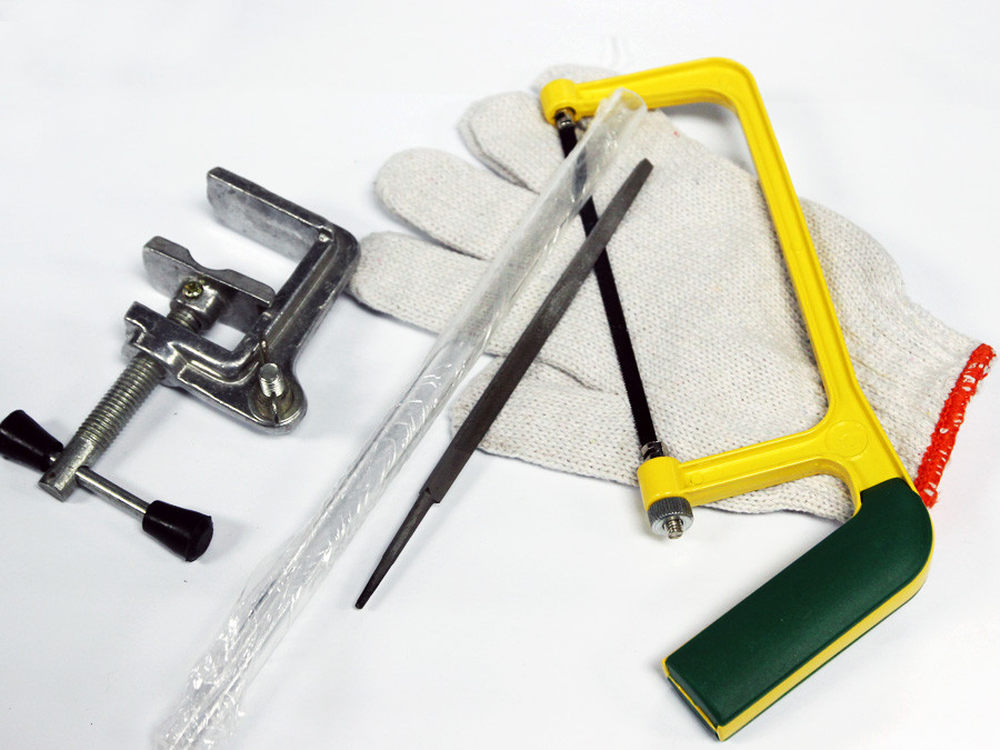

亚克力硬管子的切割与加工。
20/35

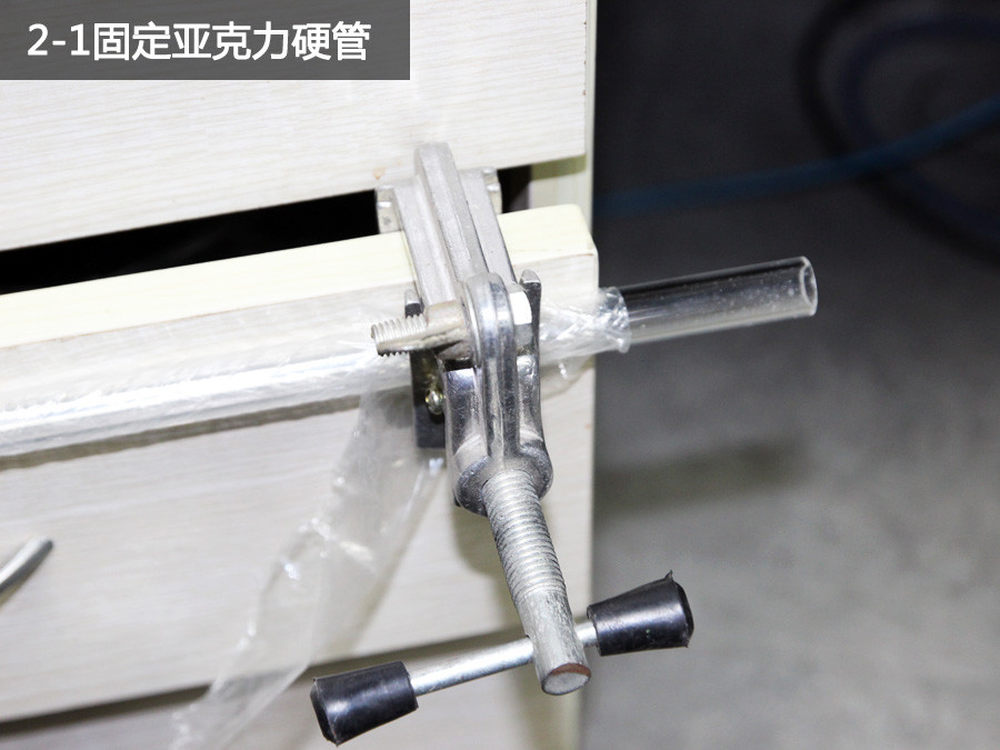

首先固定亚克力管。
21/35

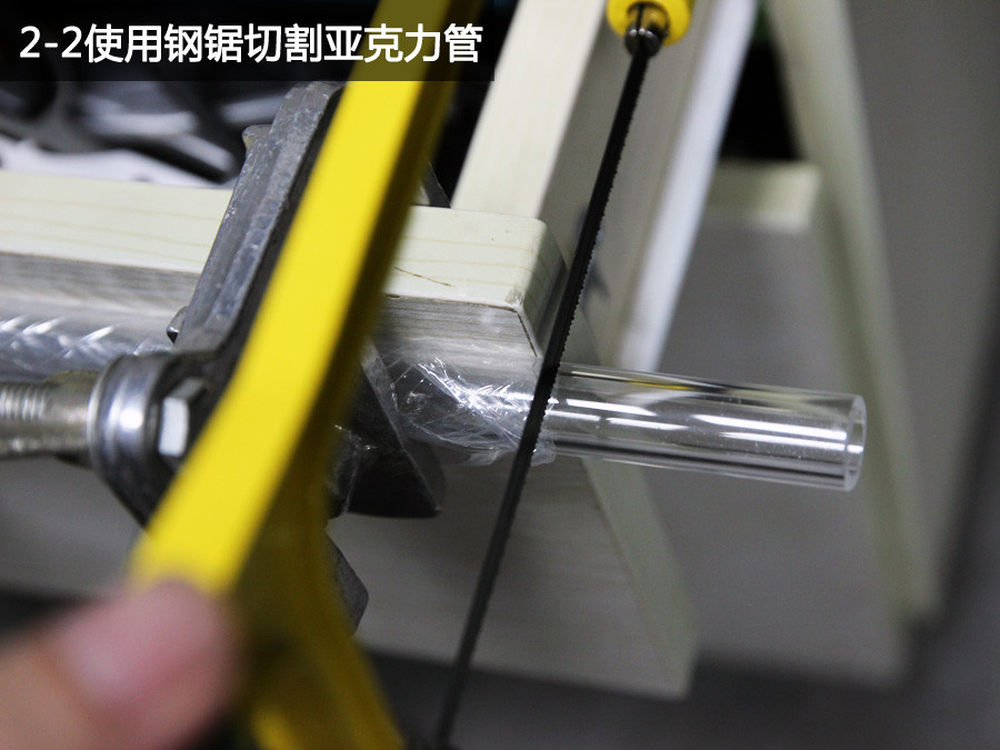

切割。
22/35

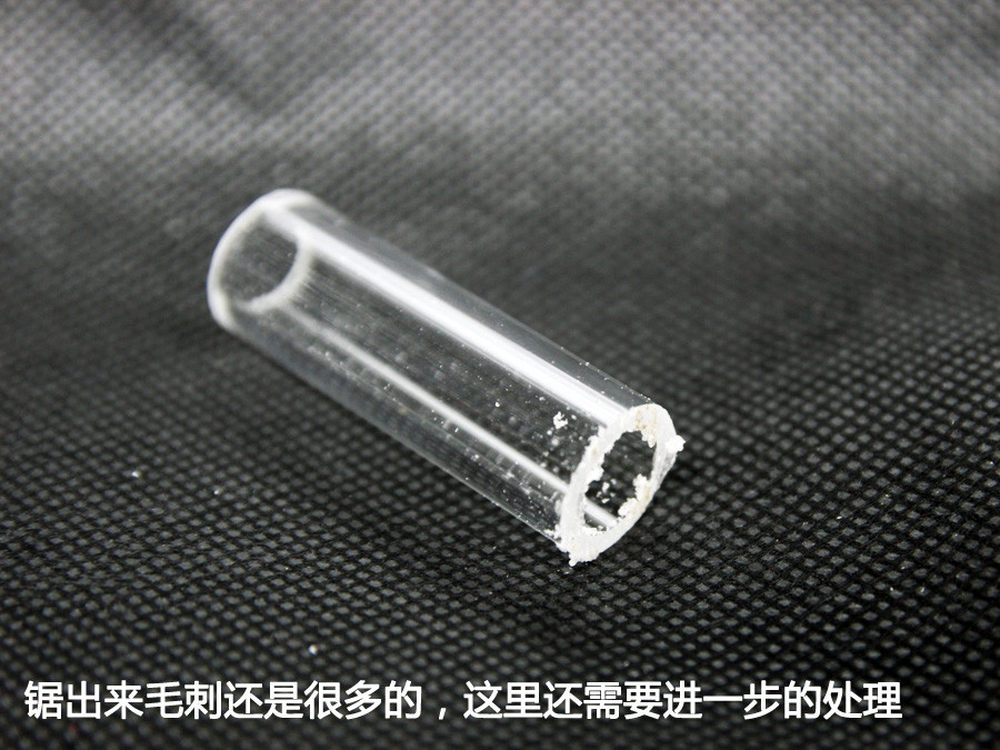

用手锯锯下的亚克力管边缘会有很多毛刺，所以需要打磨。
23/35

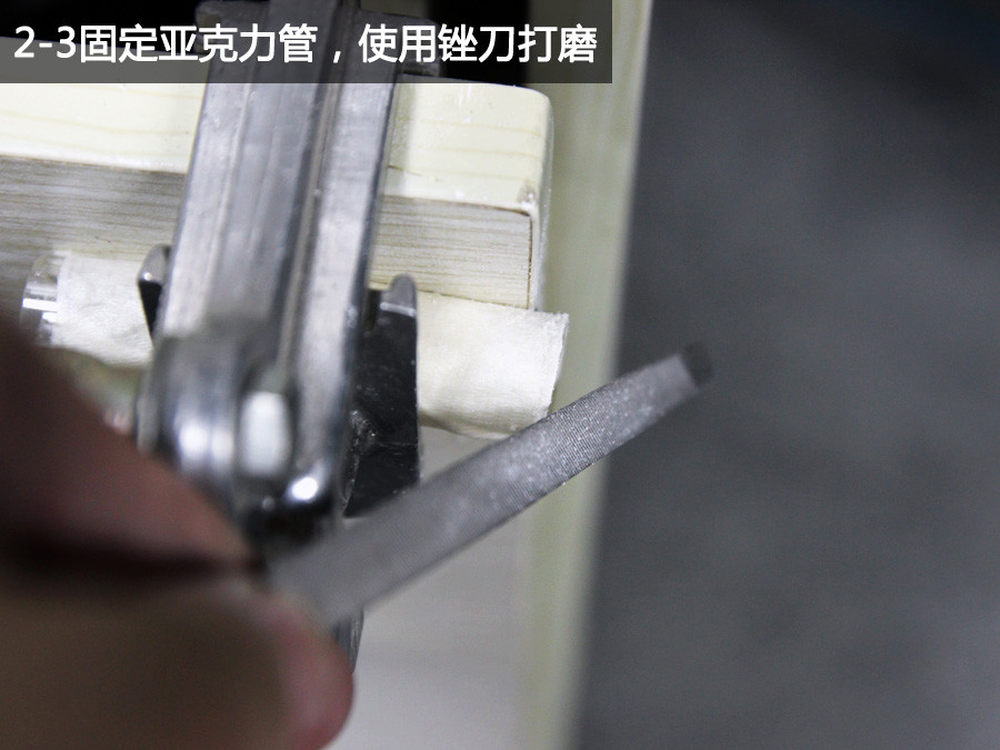

重新用美纹纸包上亚克力管，用锉刀对边缘进行打磨。
24/35

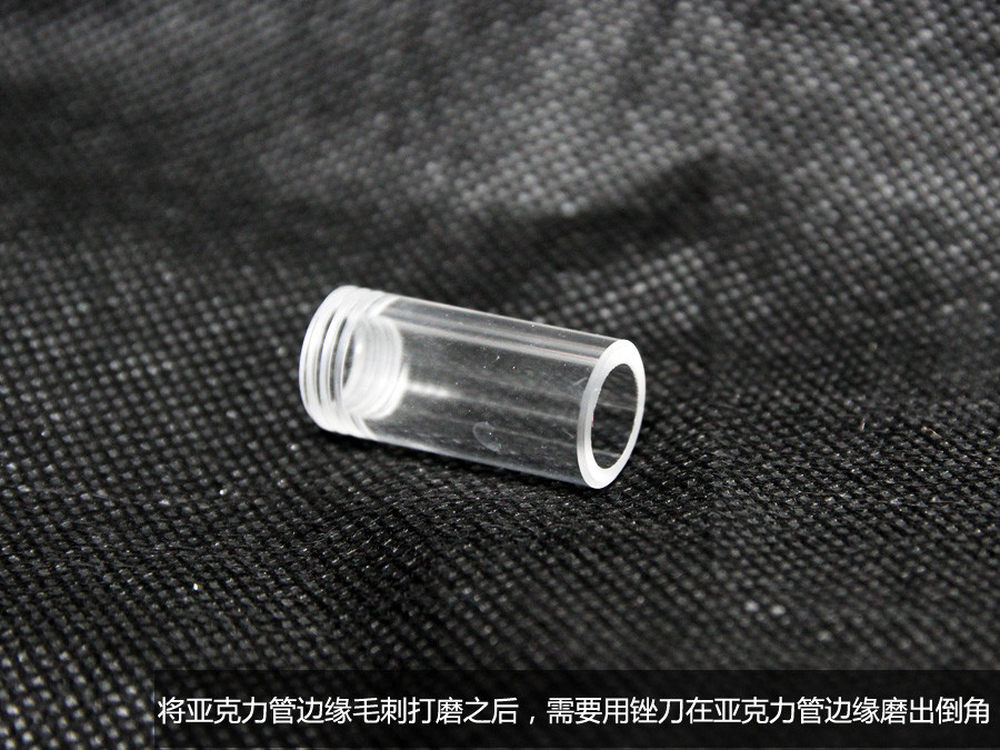

至于打磨成什么效果，不需要像上图那么平整，只要将毛刺去掉然后将边缘打磨成倒角即可。
25/35
皂化油试用装淘宝购买地址：点击购买
水冷液的制作：由于淘宝上白色水冷液价格较贵，笔者这里只要用到300ml左右的水冷液，买一瓶实在不合算所以这里笔者自己调了一瓶水冷液。

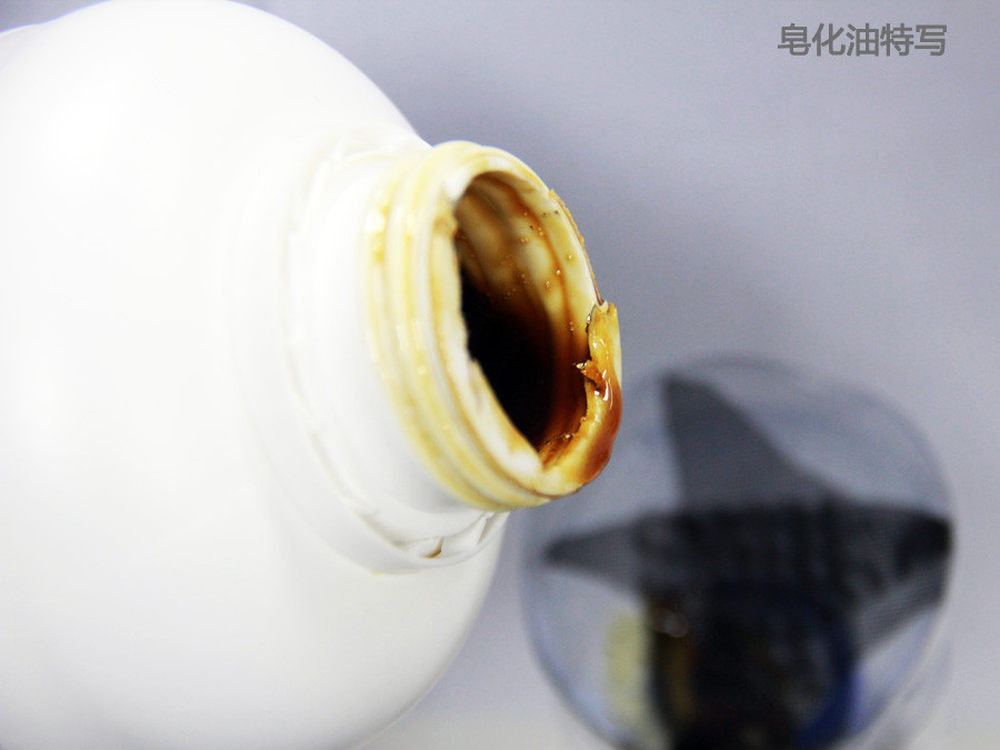

本次使用的水冷液主要成分还是屈臣氏蒸馏水，3%%左右是皂化油，皂化油主要用于CNC加工中心冷却液，其不仅起到冷却的作用，还有润滑的作用，使用寿命要比蒸馏水寿命长，最关键的是便宜！1L的皂化油试用装只要22元左右，便宜又好用！
26/35

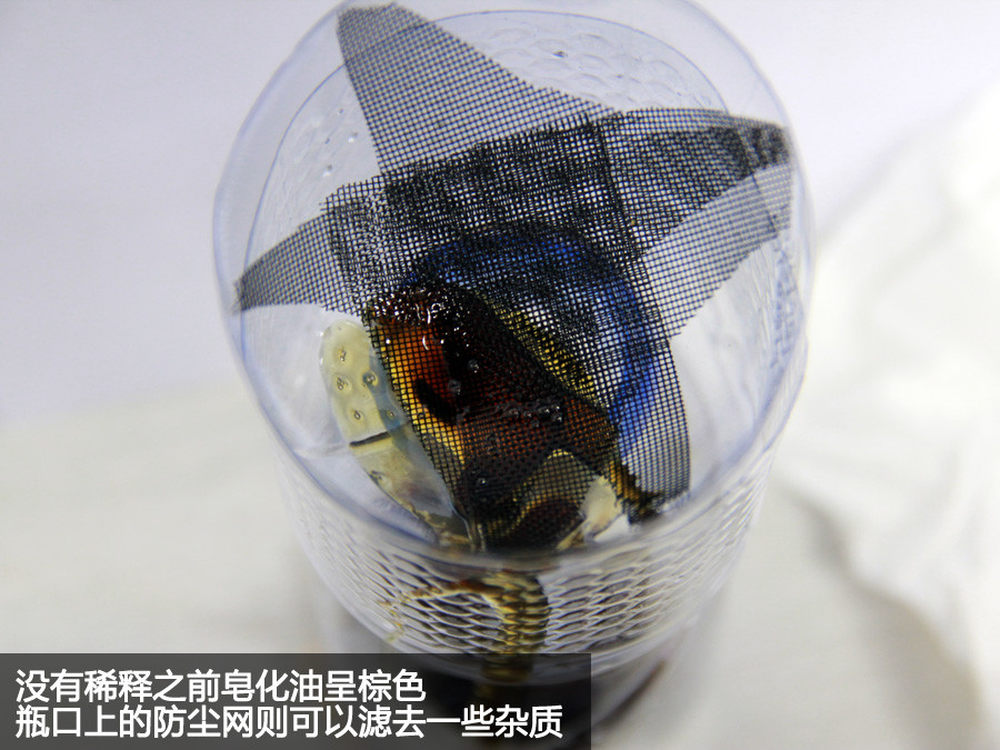

在瓶口垫上纱布，滤去皂化油中的一些杂质。
27/35
稀释之后，混合液体表面会漂浮一些油花，不过不用担心，稍微摇晃下油花就会完全溶解于水。
28/35
摇晃过后液体还是偏黄，这里还需要加水稀释。
其实上面一句是个坑！如果有玩家想自己调制乳白色的水冷液千万别用皂化油！尽量使用切削液，虽然皂化油可以溶于水，混合都的液态呈黄白色，但是永远不会呈乳白色，而切削液可以，有人会问我为啥不买切削液？淘宝上买不到啊，都是一桶一桶卖木有试用装，而皂化油有。
下面我们来普及下，皂化油与切削液的区别。看了这个你也许会明白皂化油会呈黄白色了，皂化油也叫乳化油或者乳化液，重要是基础油加上乳化剂进行乳化反应，使的原本不溶于水的基础油能够在水里溶解。皂化油含有70%%左右的基础油切削液又分全合成和半合成的半合成的切削液大概含有30%%的成分是基础油，全合成的不含基础油的，是由纯化工原料混合而成的 润滑性好和防锈性的当然是含基础油比较多的好，但是它属于有机物容易变质发臭，产生大量的细菌和病毒，还有它的油份多，清洗性能比较差。
29/35

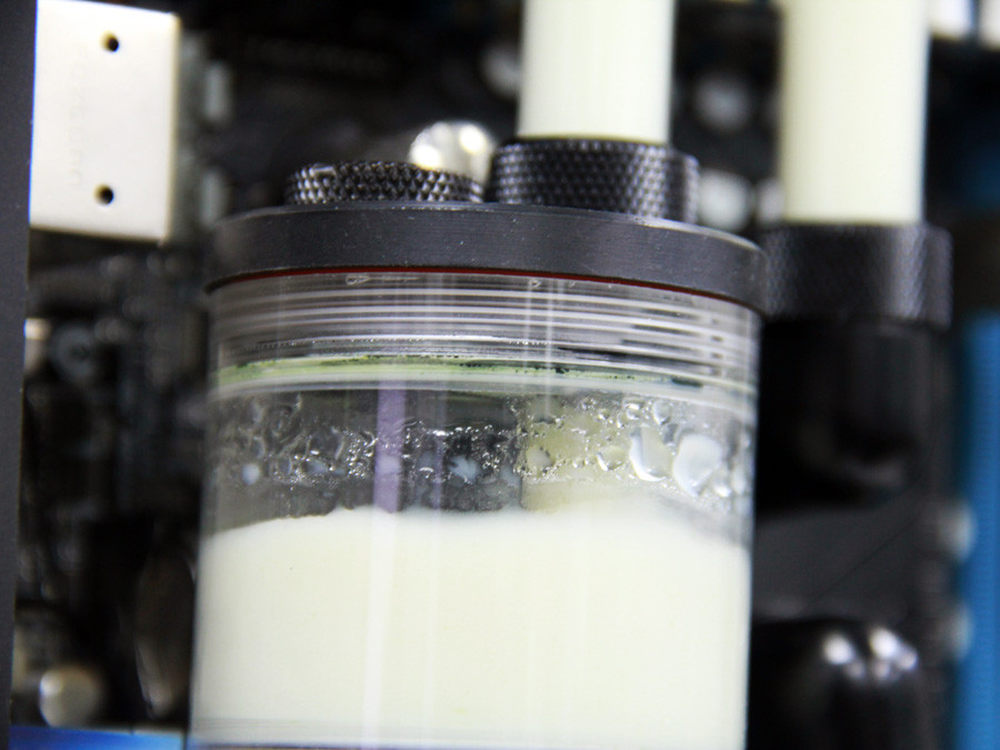

使用这种自己调制的水冷液并非没有坏处，使用一段时间在水箱边缘处会出现一圈油花。唉以后换水该肿么办啊……
30/35
装机到这里告一段落了，其中还有固定水冷排的背板制作过程没写，冷排固定背板是笔者画好图纸在淘宝上定制的，其中过程曲折不提也罢。
31/35
背部笔者又加了两层亚克力板，之后不排除使用铝板。
32/35

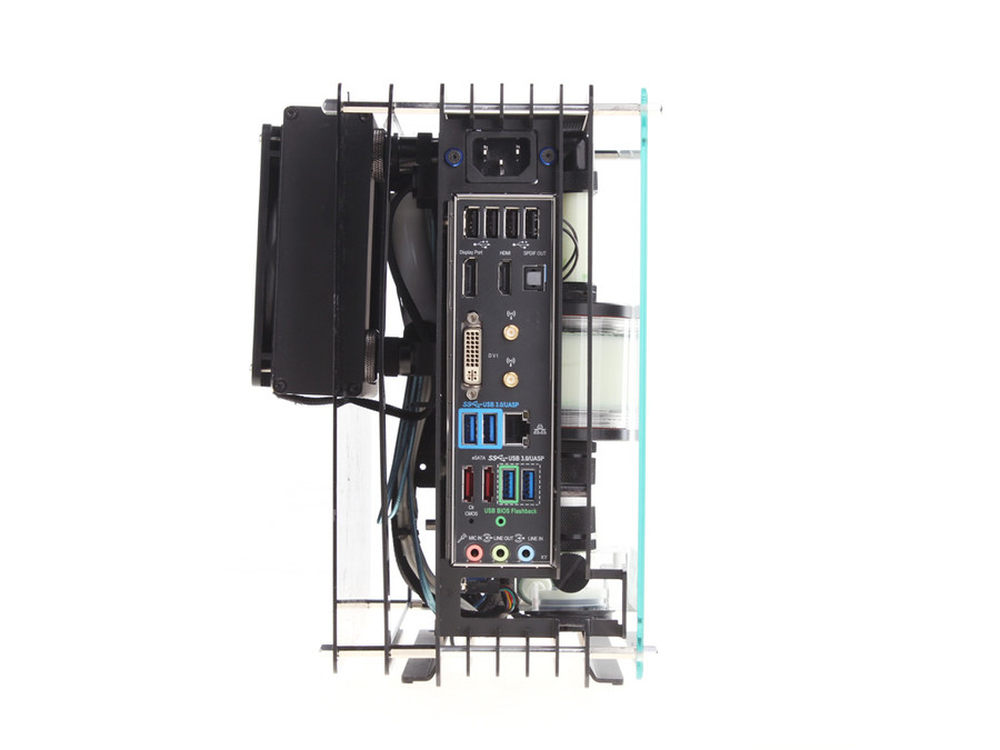

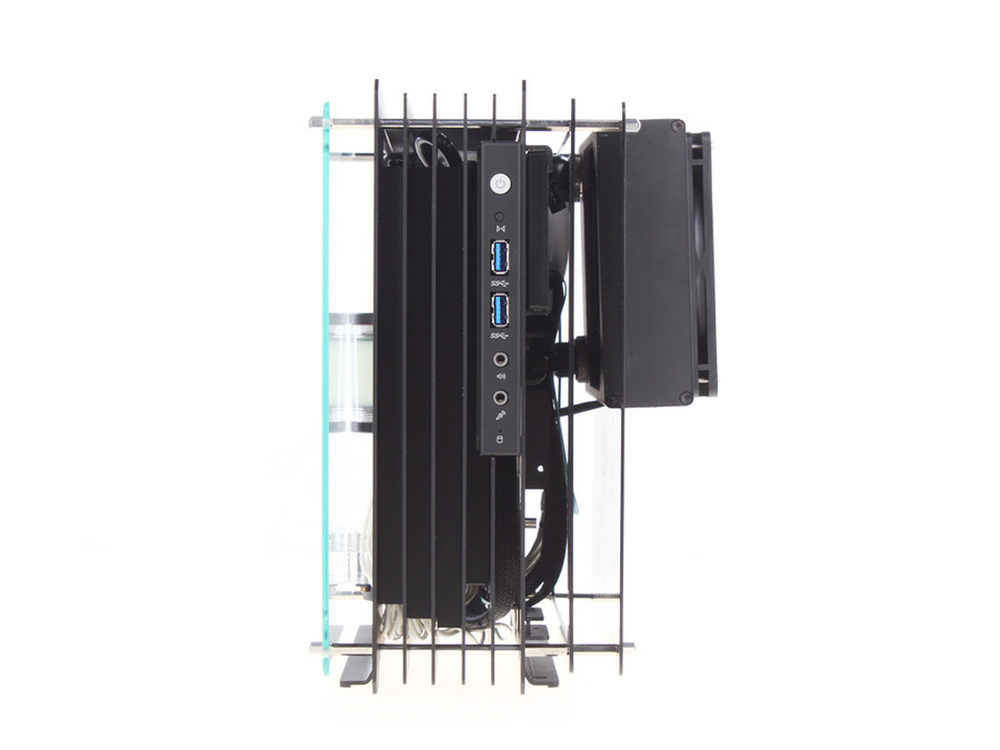

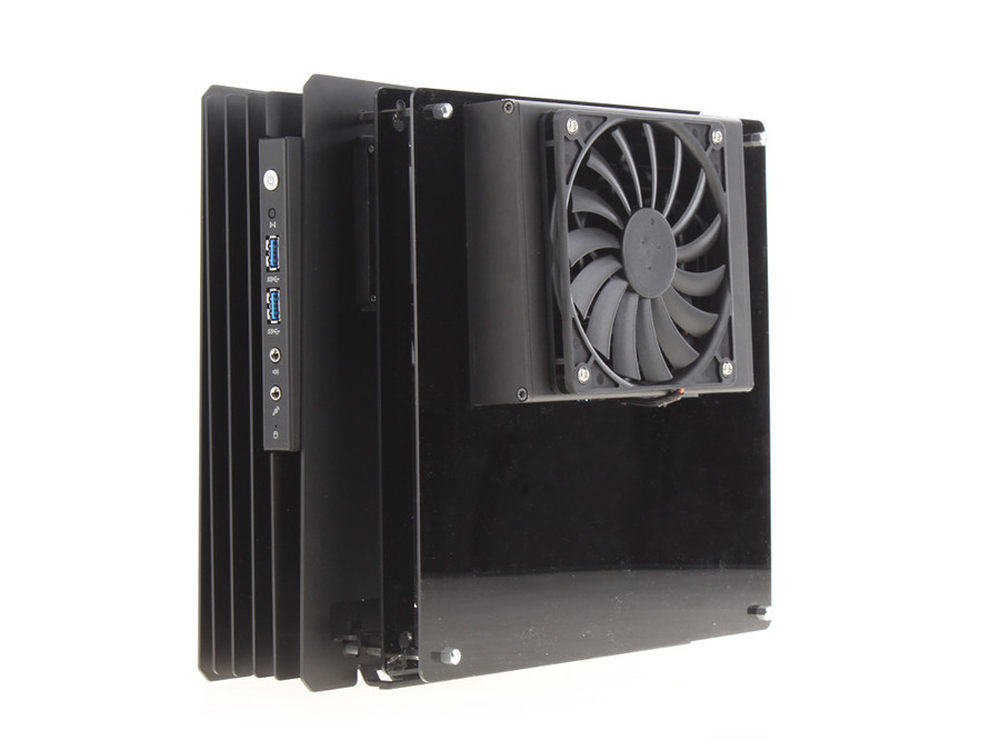

加了两层亚克力板后，这款机箱瞬间变成了胖纸。
33/35
背部定制的亚克力板。
34/35

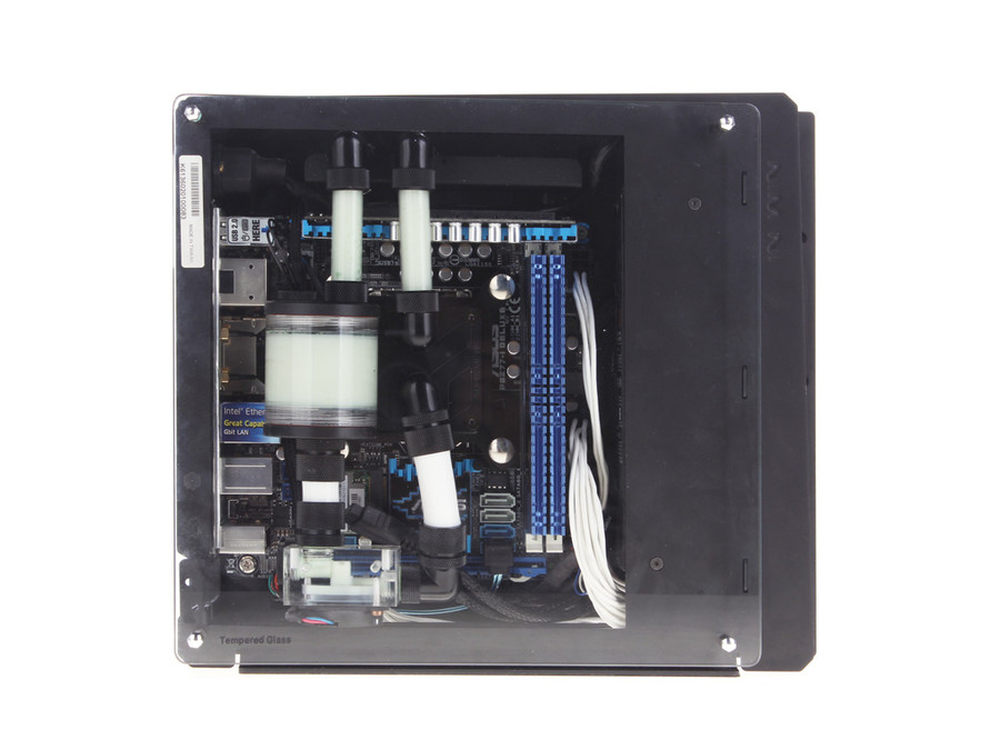

装机到这里结束了，这次装机断断续续用了大约2个月的时间，装到半截闲置了一段时间，最近重新拾起这款机箱从淘宝上匆忙定制了几块亚克力板，其中坎坷不断，不是被快递摔坏就是尺寸不对，匆匆忙忙自己用美工刀休整了下，凑活能用不过和我想象中差远了，2mm的亚克力板果然很薄，之后笔者将会改用铝板。希望这次的改造能给大家一些帮助。
35/35

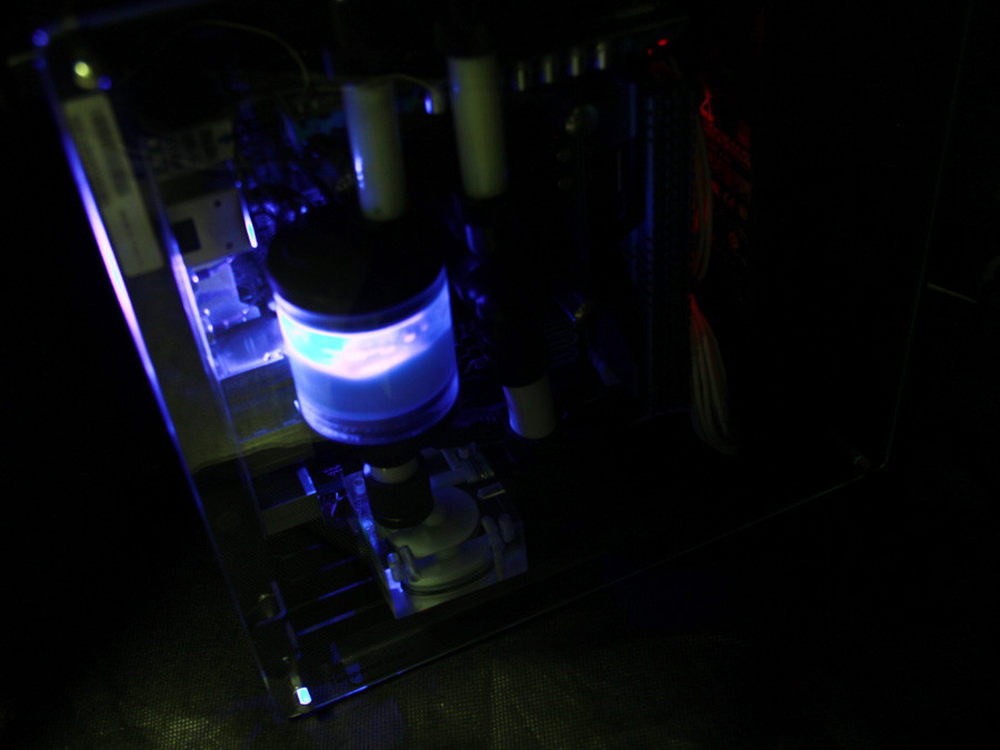

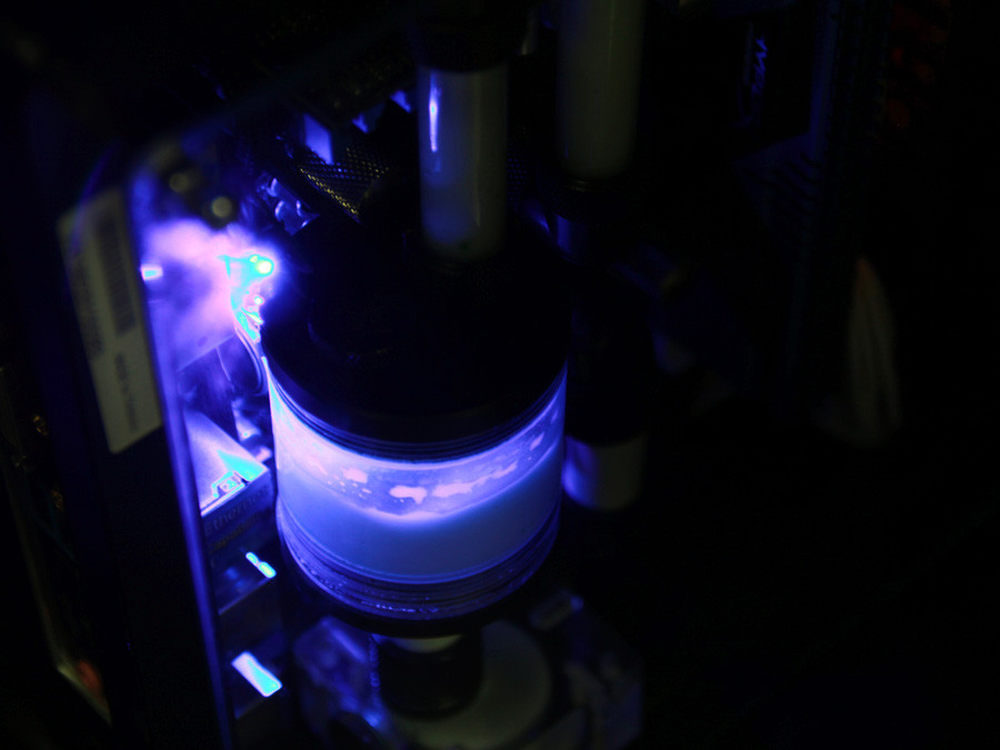

最后奉上夜间使用照一张。
