维修成本极高 新15英寸视网膜MBP拆解
1/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
北京时间10月23日，苹果正式更新了配备视网膜屏幕的MacBook Pro产品线。相较于去年的老款，此次新品完整保留了前作的设计外观，内部升级为Haswell架构第四代智能酷睿双核（13英寸）以及四核（15英寸）处理器，引入Intel Iris锐炬家族核芯显卡，同时还为高配版15英寸机型配备了GT 750M独立显卡。
此外，为了将性能、扩展能力发挥到极致，此次新品配备了双通道内存以及P
2/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

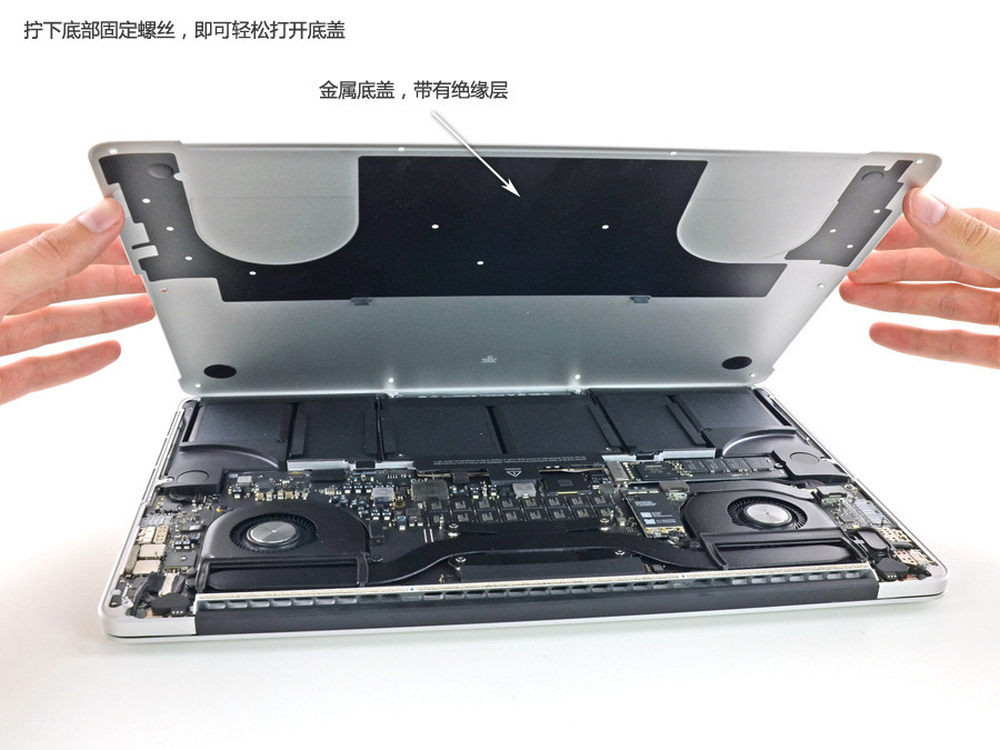

和其它MacBook的拆解一样，只需要使用专用的螺丝刀拧下机身底部的所有螺丝，即可打开视网膜屏幕MacBook Pro的金属底盖。可以看到，苹果在底盖上进行了绝缘处理，一方面防止短路，另一方面防止电击穿。
3/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

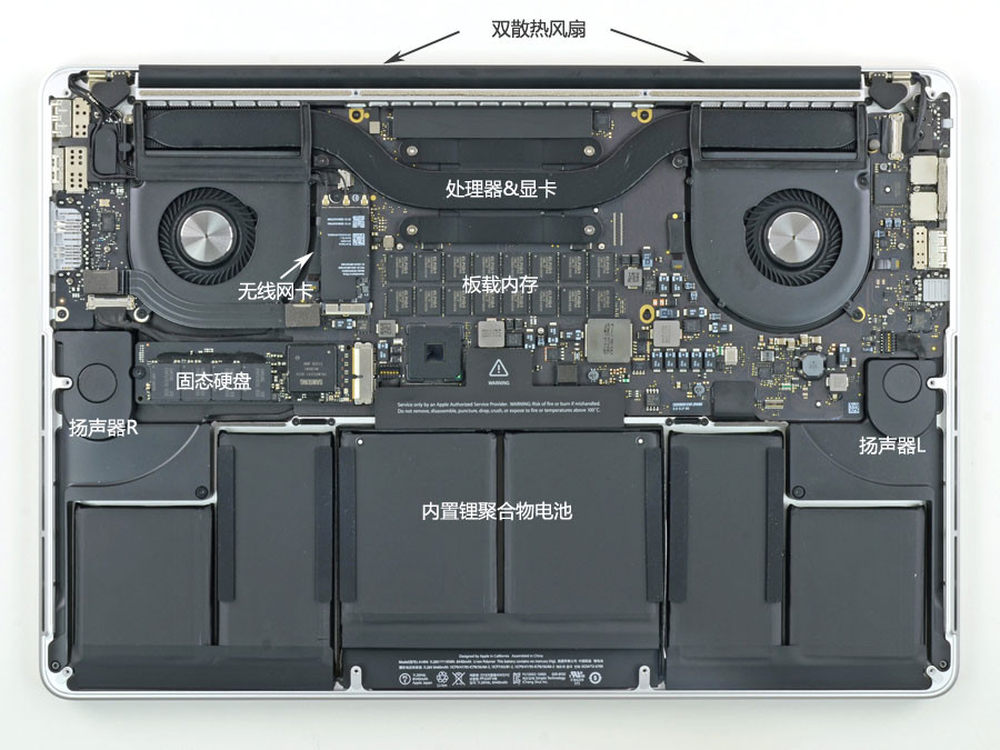

视网膜版MacBook Pro的机器内部，可以看到，电池依旧占据了几乎一半儿的空间。该机采用双风扇散热，配备全新固态硬盘及无线网卡，除此之外就只有一张高度整合的主板。
4/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

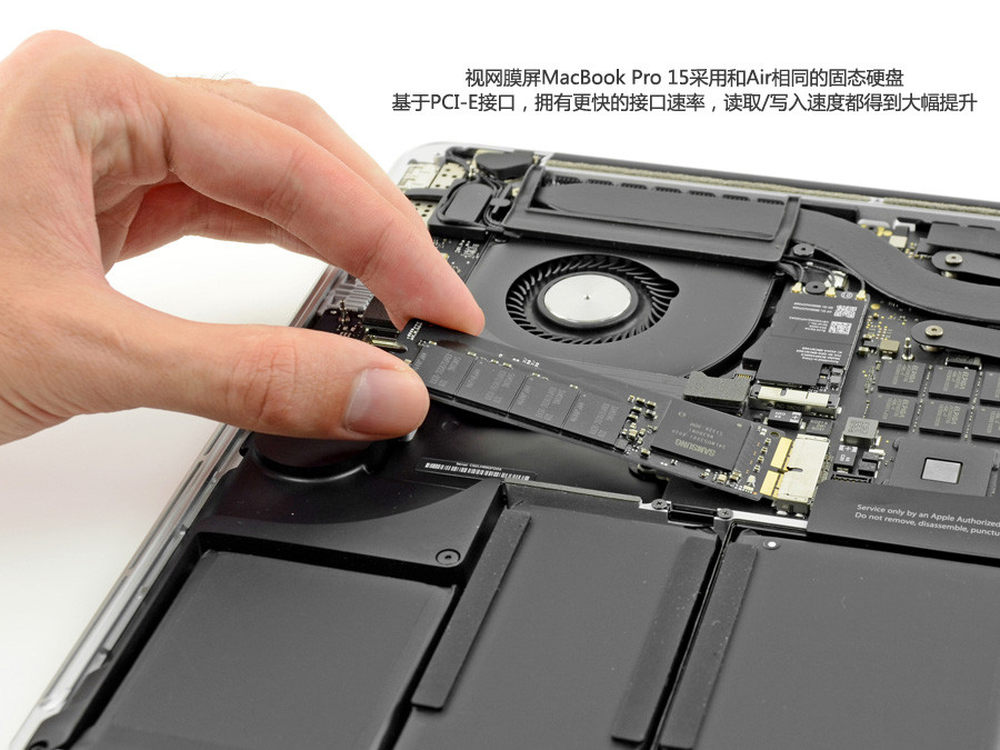

取下固态硬盘，这恐怕也是全新视网膜版本MacBook Pro主板上面为数不多可拆的东西了。
5/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

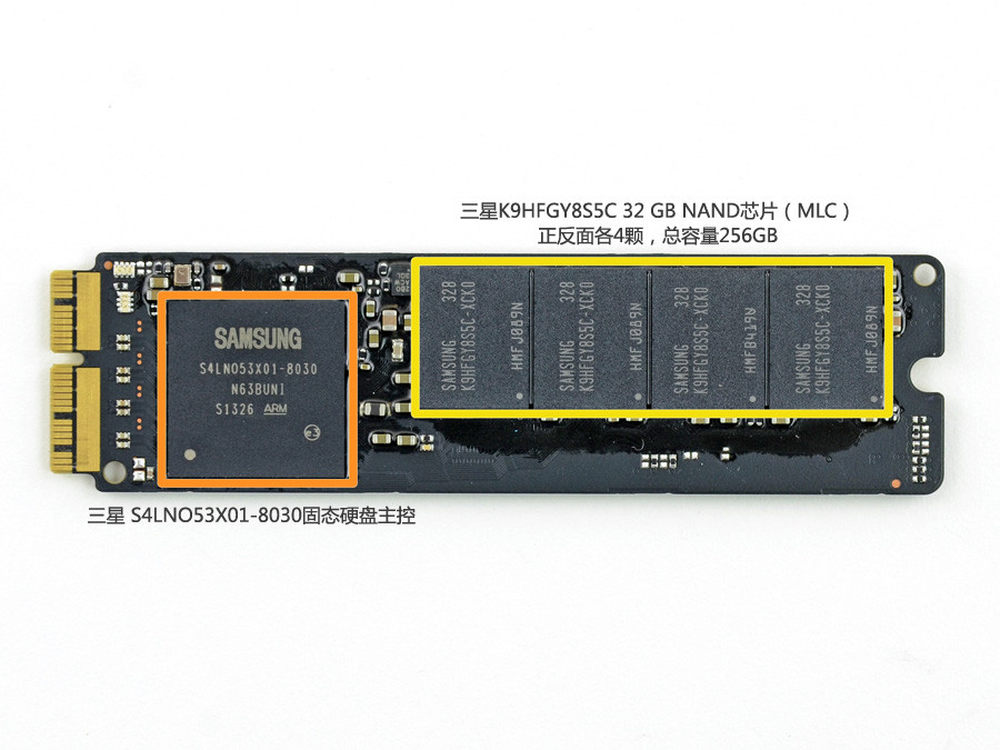

基于PCI-E接口的三星固态硬盘，拥有更高的带宽，结合专门的三星主控，在写入、读取方面有着更好的速度表现，也为MacBook Pro带来了更快的运行与响应速度。
6/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

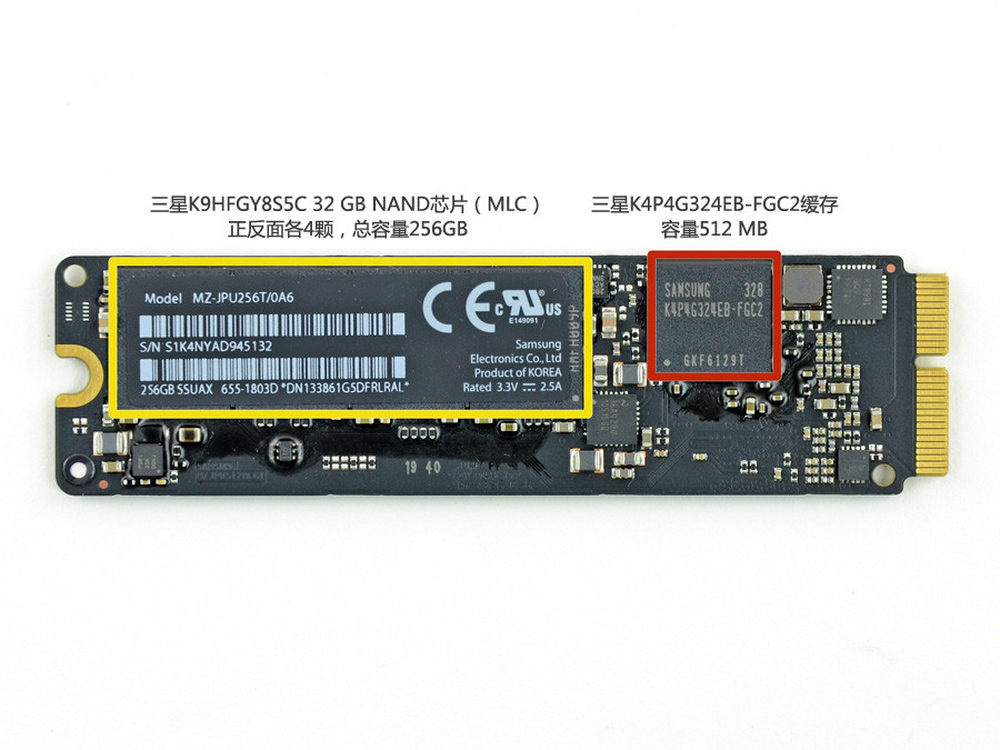

固态硬盘的另一面，不多废话，都写图上了。
7/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

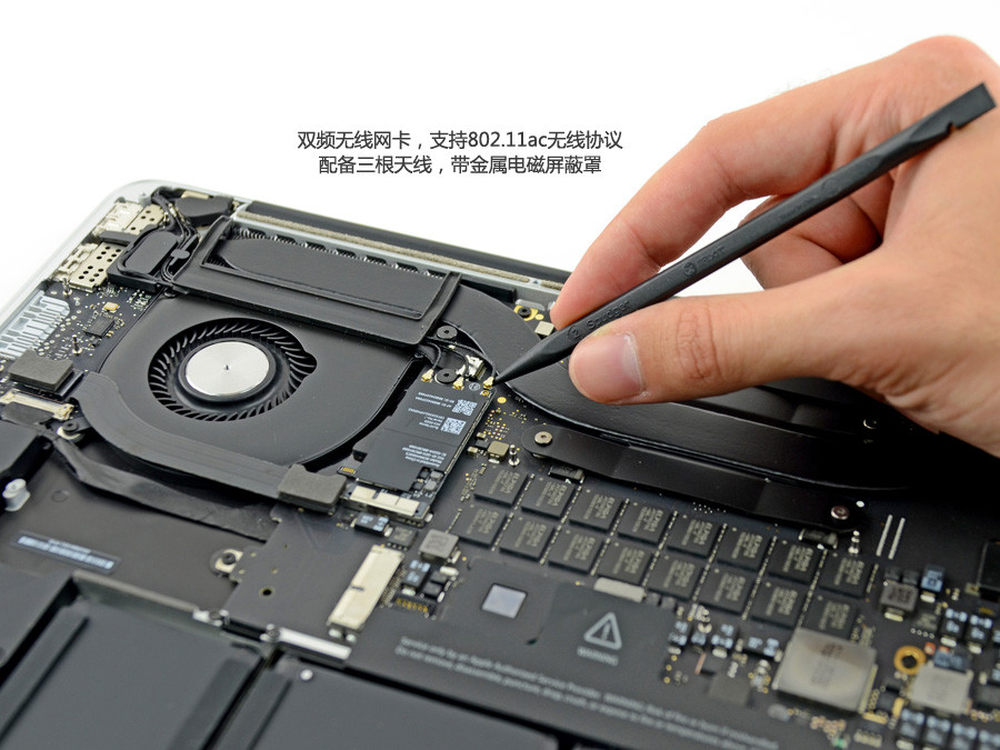

视网膜版本的MacBook Pro同样加入了802.11ac无线协议，其无线网卡和MacBook Air的相同，无论是芯片，还是体积，都一模一样。
8/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

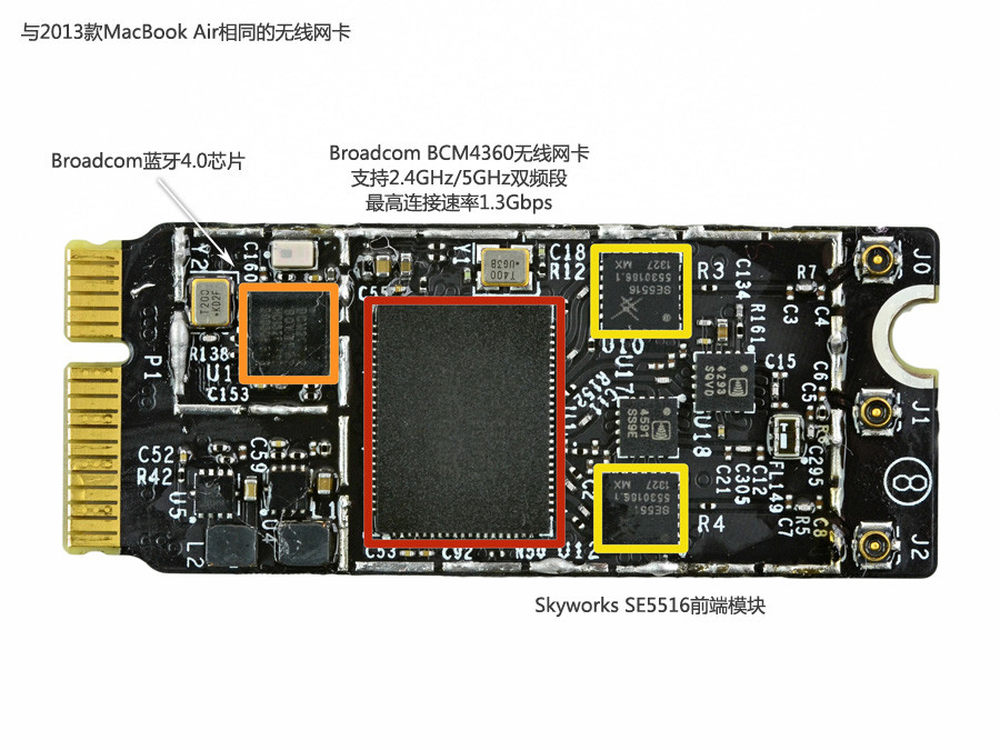

苹果使用的无线网卡是带有金属电磁屏蔽保护盖的，为了更好的展示，iFixit把盖开了。它拥有最高1.3Gbps的连接速率，甚至比千兆以太网卡的有线还要好一些，支持5GHz频段，更加稳定。
9/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

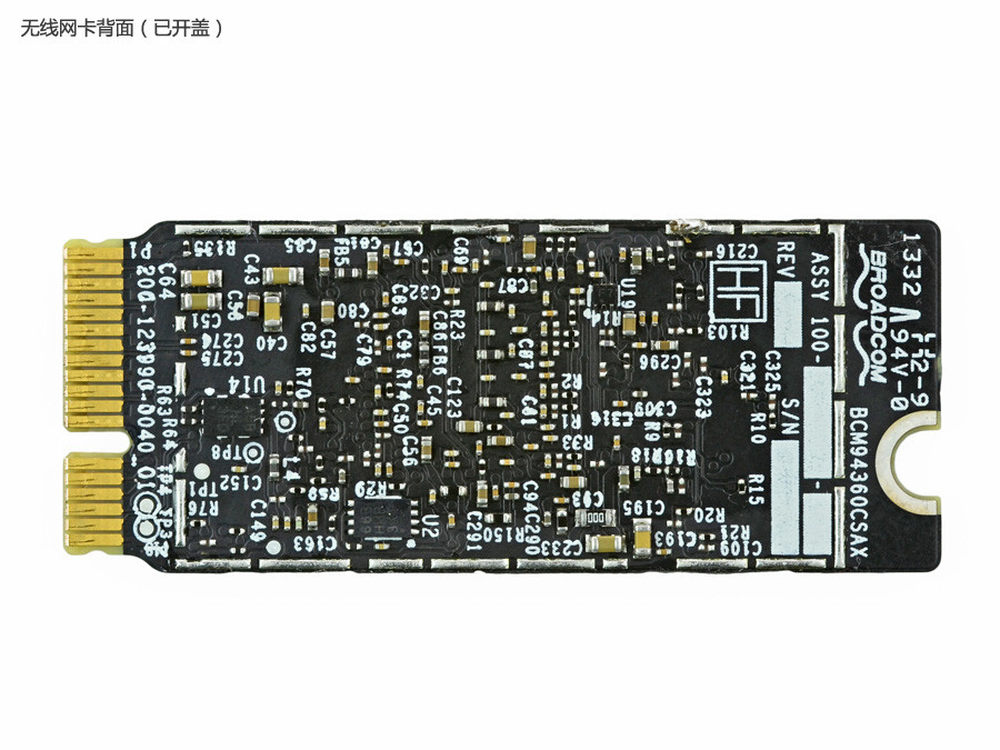

无线网卡的背面，拆了盖，没啥好看的。
10/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

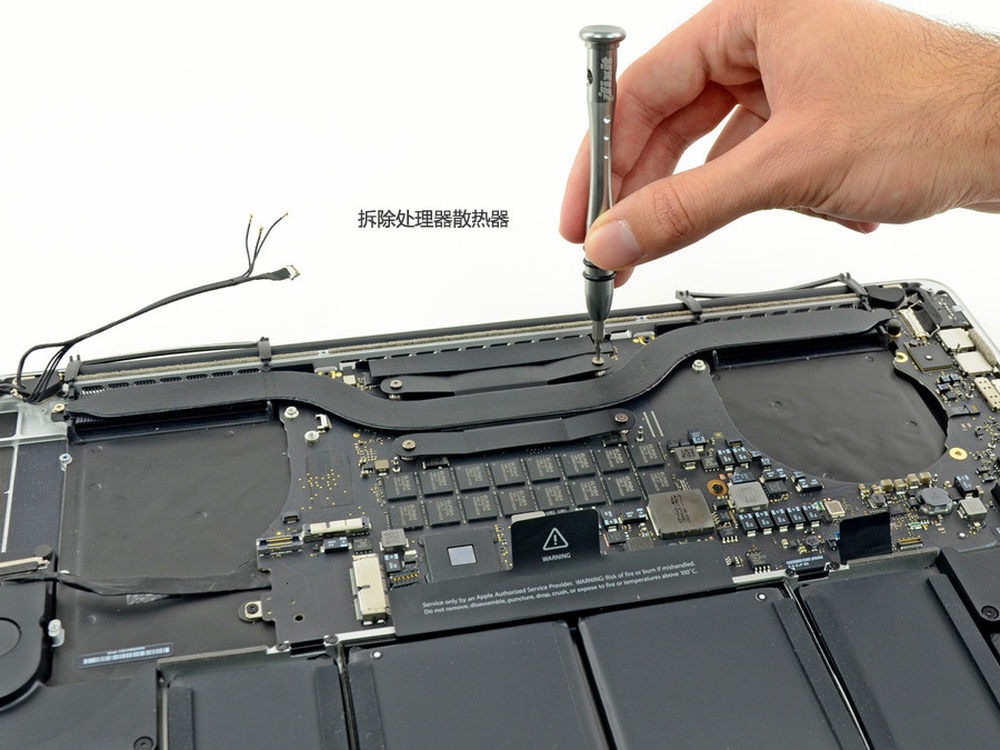

拆除视网膜MacBook Pro的处理器散热器。（15英寸低配版不具备独立显卡，因此散热器就这一个）
11/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

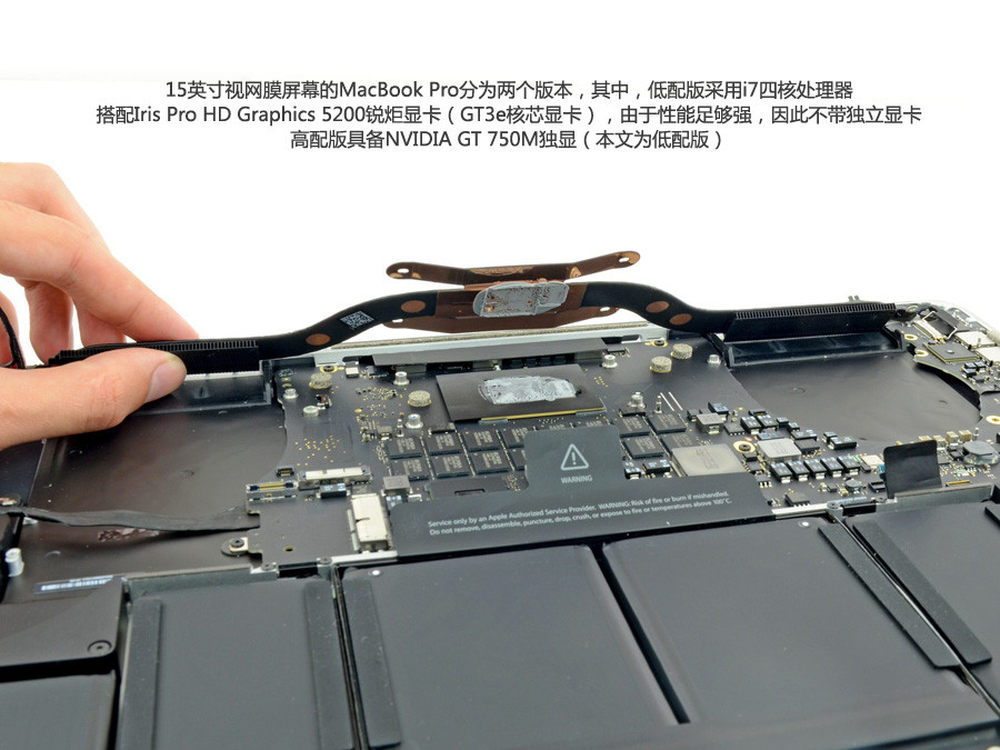

15英寸视网膜屏幕的MacBook Pro分为两个版本，其中，低配版采用i7四核处理器搭配Iris Pro HD Graphics 5200锐炬显卡（GT3e核芯显卡），由于性能足够强，因此不带独立显卡。高配版具备NVIDIA GT 750M独显。
12/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

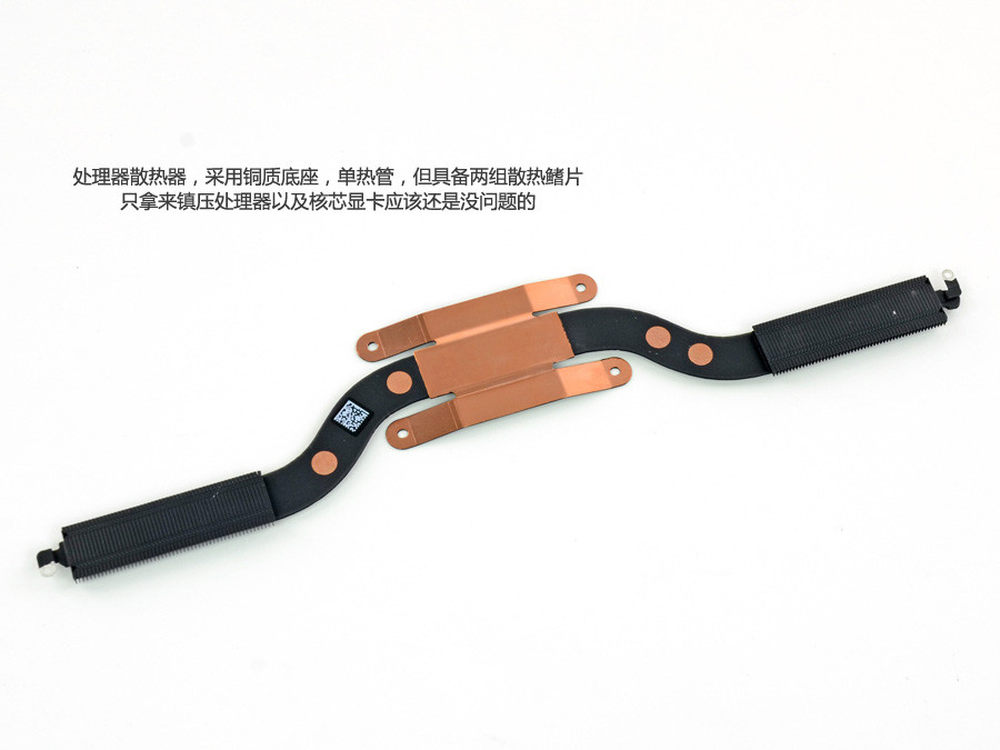

处理器散热器，采用铜质底座，单热管，但具备两组散热鳍片，只拿来镇压处理器以及核芯显卡应该还是没问题的。
13/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

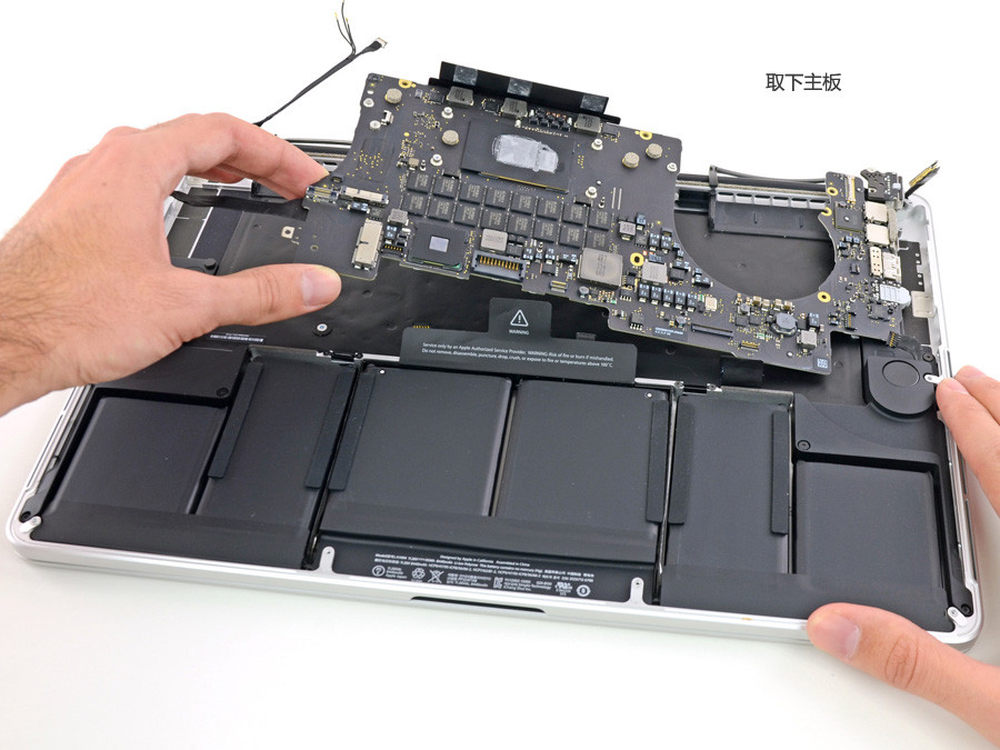

取下MacBook Pro的主板。
14/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

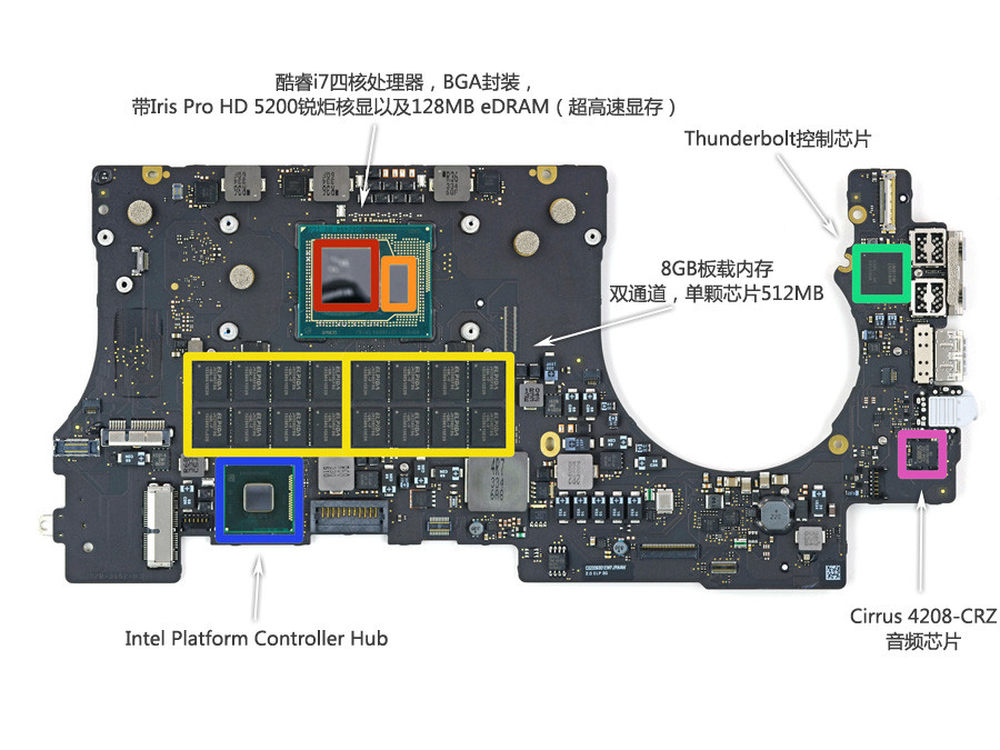

15英寸视网膜MacBook Pro低配版的主板一侧展示，它采用Haswell架构第四代智能酷睿i7-4750HQ处理器，板载BGA封装，不可更换，带Intel Iris Pro HD Graphics 5200（GT3e）锐炬核芯显卡以及128MB eDRAM（相当于处理器的四级缓存，凭借超高的带宽与读取/写入速度，为核芯显卡提供充足且快速的显存），拥有媲美独显的图形性能。
此外，该
15/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

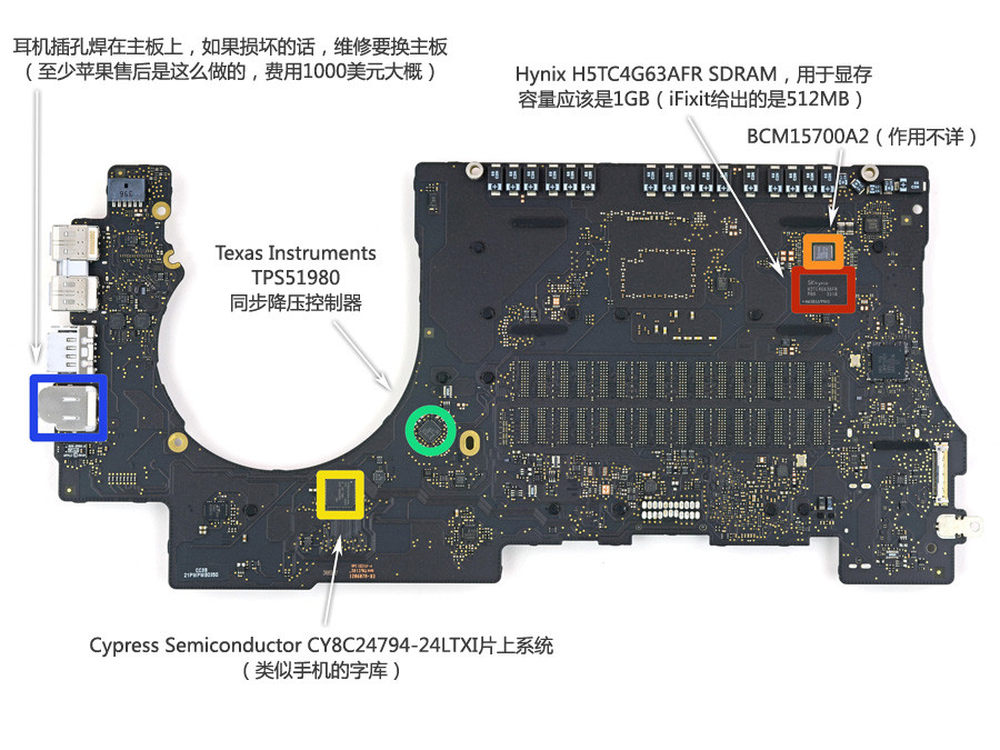

主板背面，有一颗1GB容量的SDRAM芯片。这颗芯片在今年款MacBook Air上面也有，主要用于给核芯显卡充当显存使用，在视网膜的MacBook Pro应该也是一样。
16/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

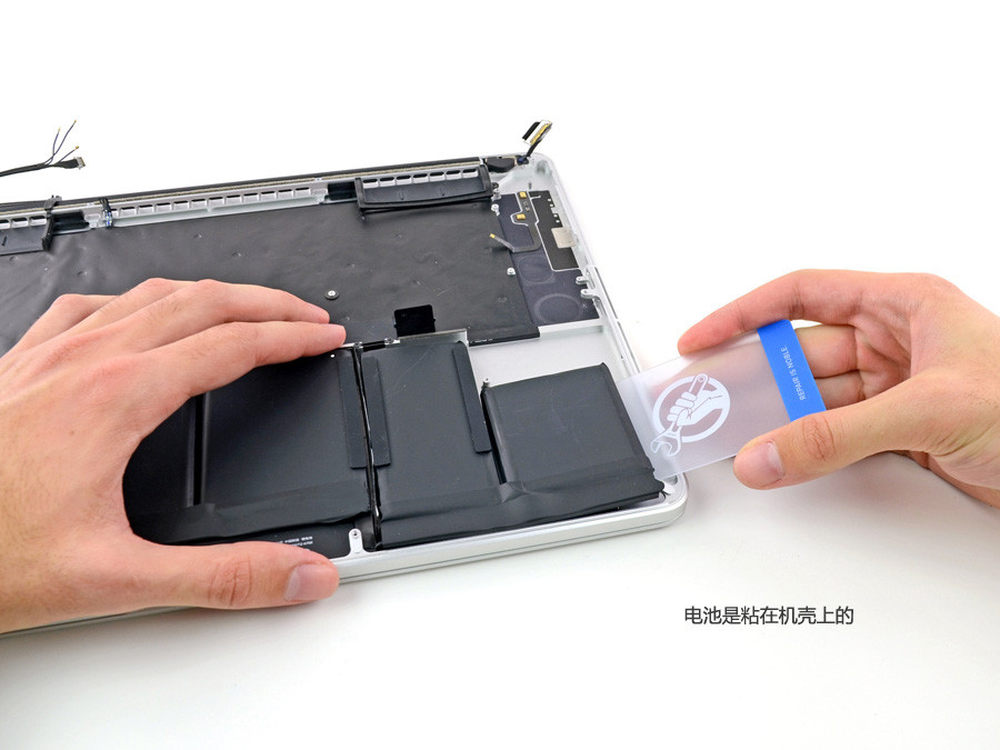

视网膜屏幕MacBook Pro的电池是粘在机壳上面的，没有必要的话请不要对其进行拆卸操作，以免造成电芯的不稳定。
17/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

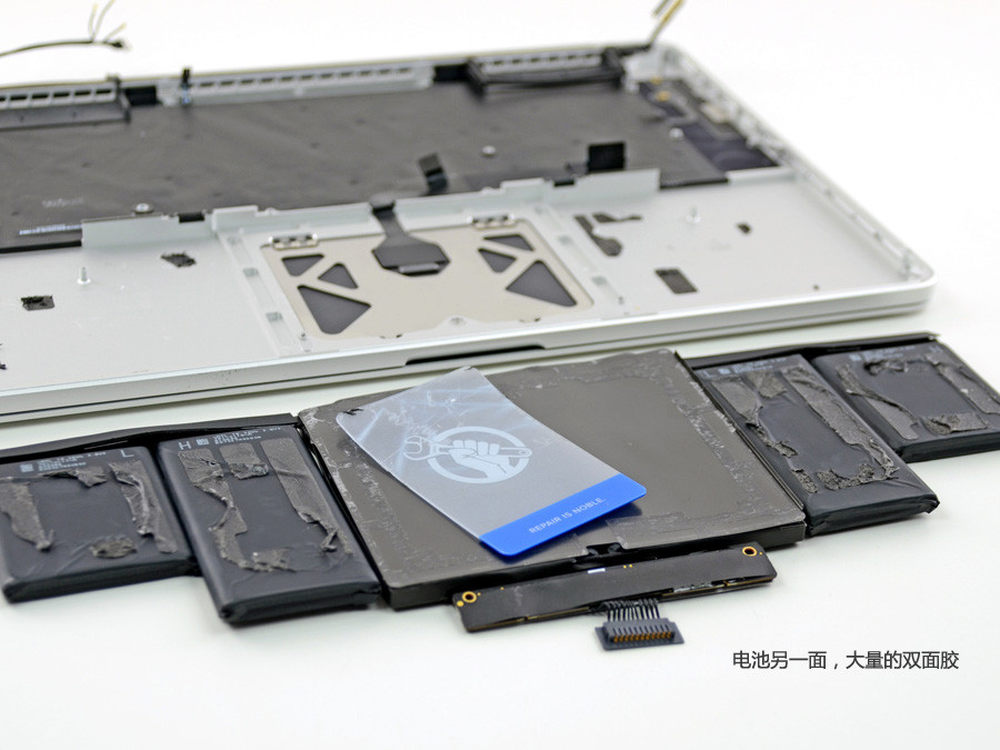

可以看到，电池背面有大量的双面胶。
18/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

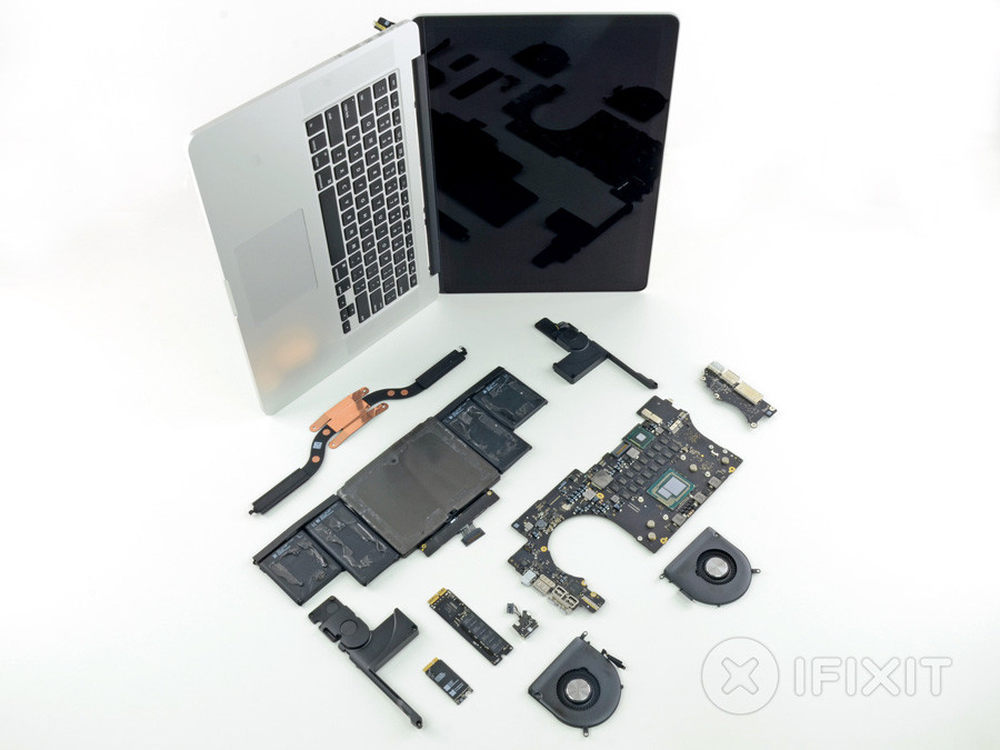

最后上一张合影。视网膜MacBook Pro的15英寸低配版到此拆解完毕。
19/19
注：所有原图均来自iFixit网站，图上文字标注为泡泡网笔记本频道后期添加。【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
说说感受，此次iFixit虽然拆解的是低配版本，不具备独立显卡，但想必高配版本也是大同小异，GT 750M毕竟是板载的芯片，同样不可更换。
其内部设计非常紧凑，集成度很高，并且诸如内存、硬盘，甚至1GB专用显存的配备都是相当用心的。贵，确实有贵的道理，更何况是苹果。
但也正是因为集成度过高，导致该机维修起来成本很高，处理器损坏，换主板，内存损坏，换主板，甚至耳机接口损坏，官方给出
