299元80PLUS金牌 测鑫谷GP600G黑金版
1/20

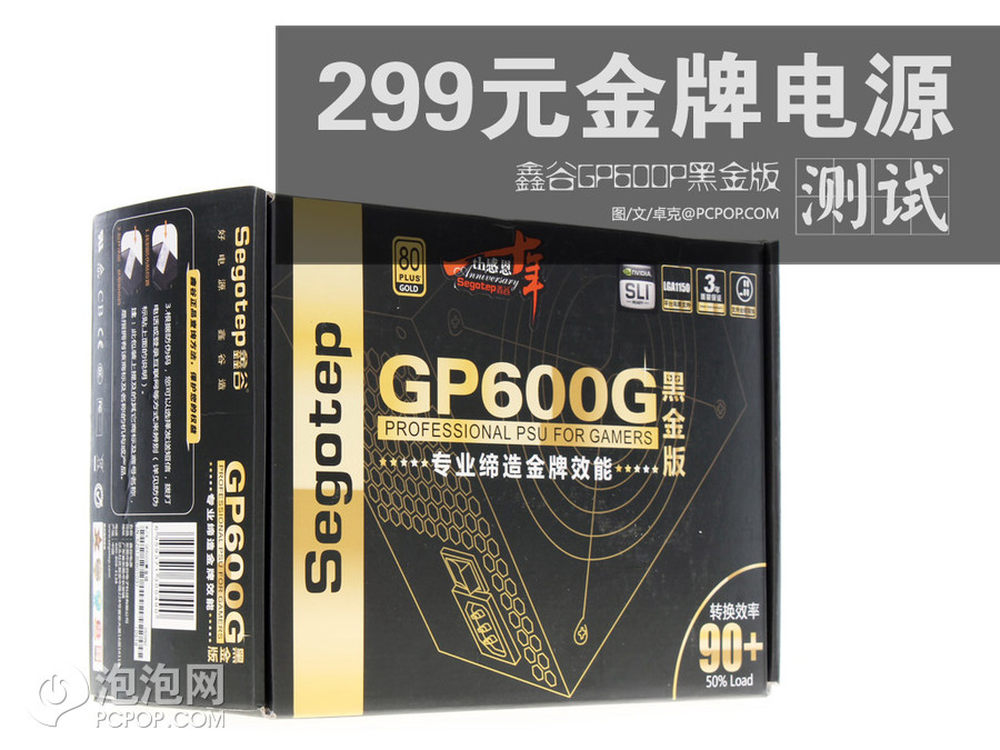

鑫谷曾经在2010年发布过首款80PLUS金牌电源，亲历那次发布的玩家们一定对此很难忘，3年后鑫谷推出了下一款令人令人惊讶的80PLUS金牌电源，500瓦功率只卖299元，难以想象的低价。今年适逢鑫谷品牌成立10周年，在这款电源的包装上也印上了纪念标记，这无疑是庆典的一份礼物，今天我们来为大家测试这款电源：GP600P黑金版。
2/20

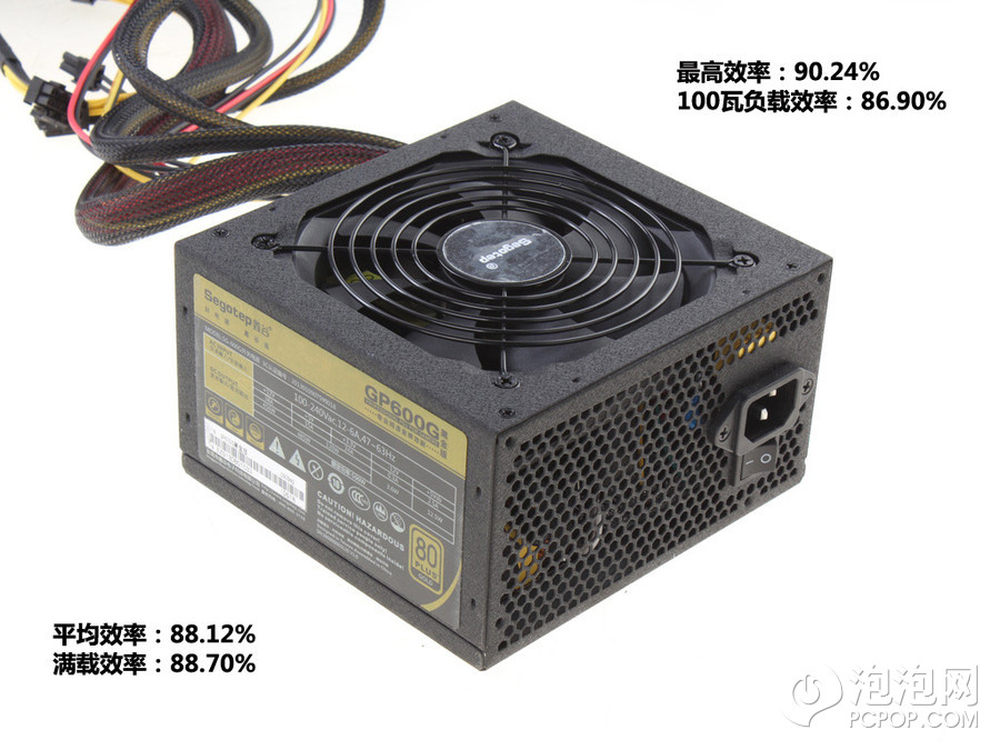

鑫谷GP600G黑金版电源外观采用磨砂效果，电源全部线材采用原生设计，12cm风扇下吹散热方式。外观上并没有太多出人意料的卖点。
最高转换效率擦边过了90%%，20%%负载下尚未达到87%%，如果不是在220V输入电压下测试，数值还会下调1-2%%左右。
3/20

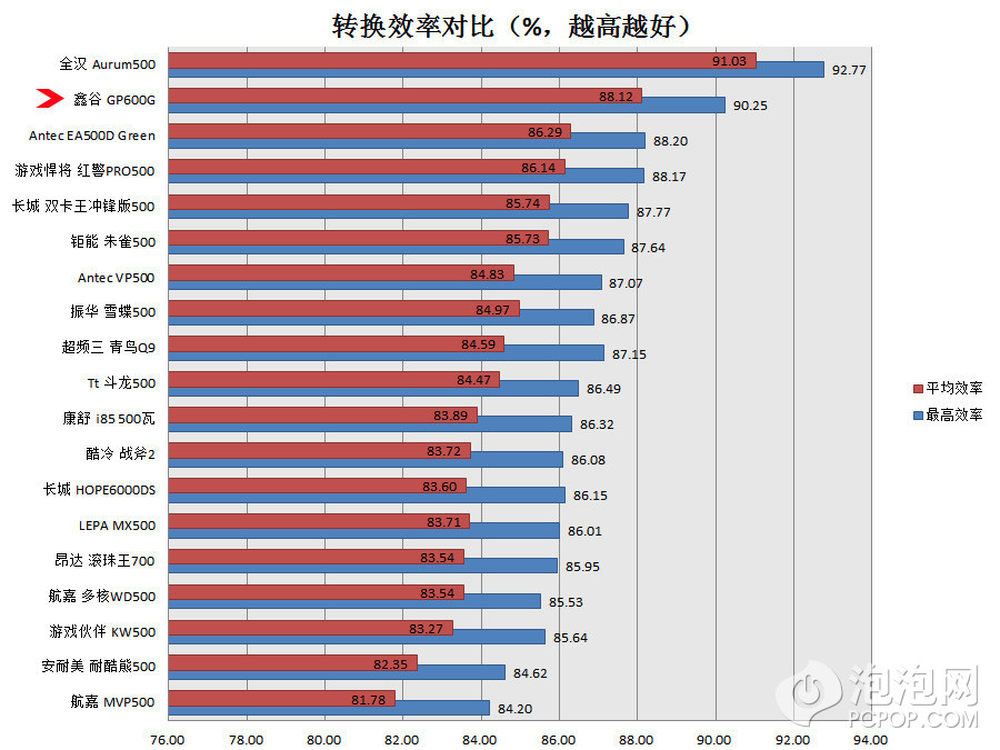

效率排行中鑫谷GP600G黑金版超过了所有铜牌和铜牌以下的电源，不过和第一名金牌的差距还有2-3%%。
4/20

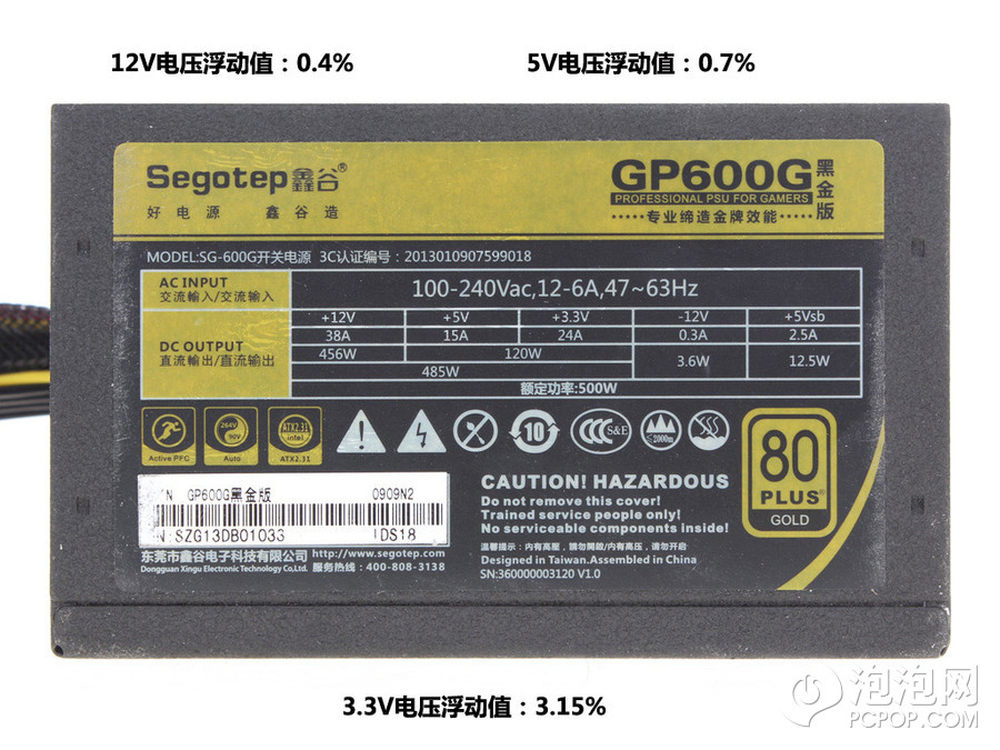

这款电源额定功率500瓦，但是名称中出现的数字是600，这种习惯是很多国产电源依然保留的，在80PLUS金牌电源中也是首次出现这种情况。电源的12V输出功率485瓦，达到了额定功率的97%%。电源的3C认证有效，80PLUS标志设计有些不同的风格。
5/20

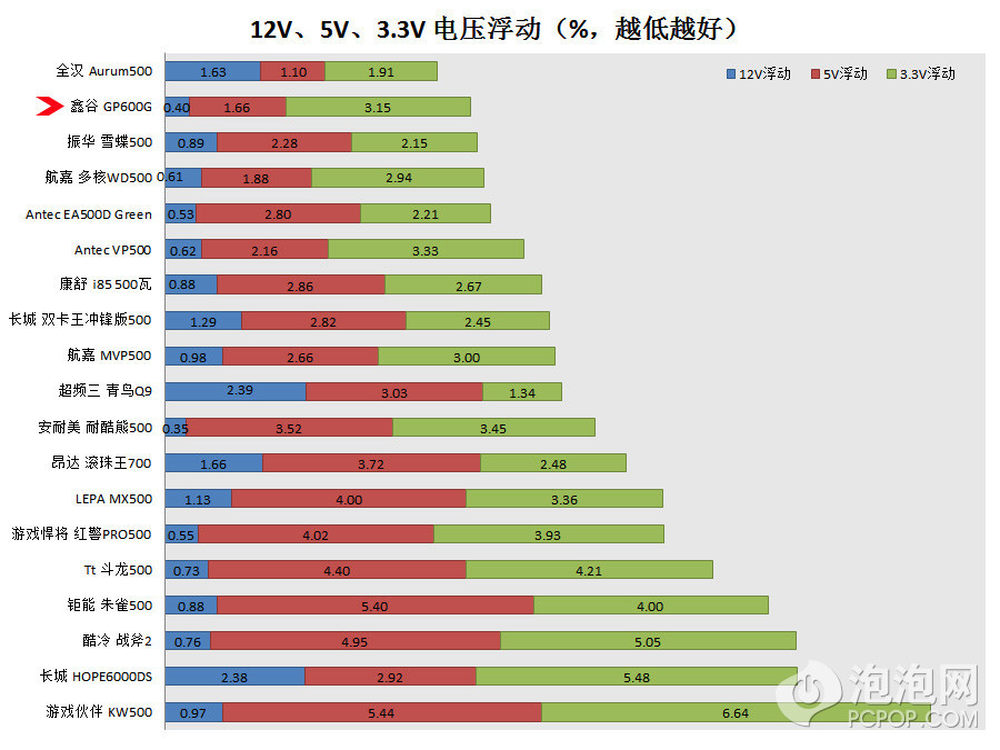

静态负载下的电压稳定性非常棒
6/20

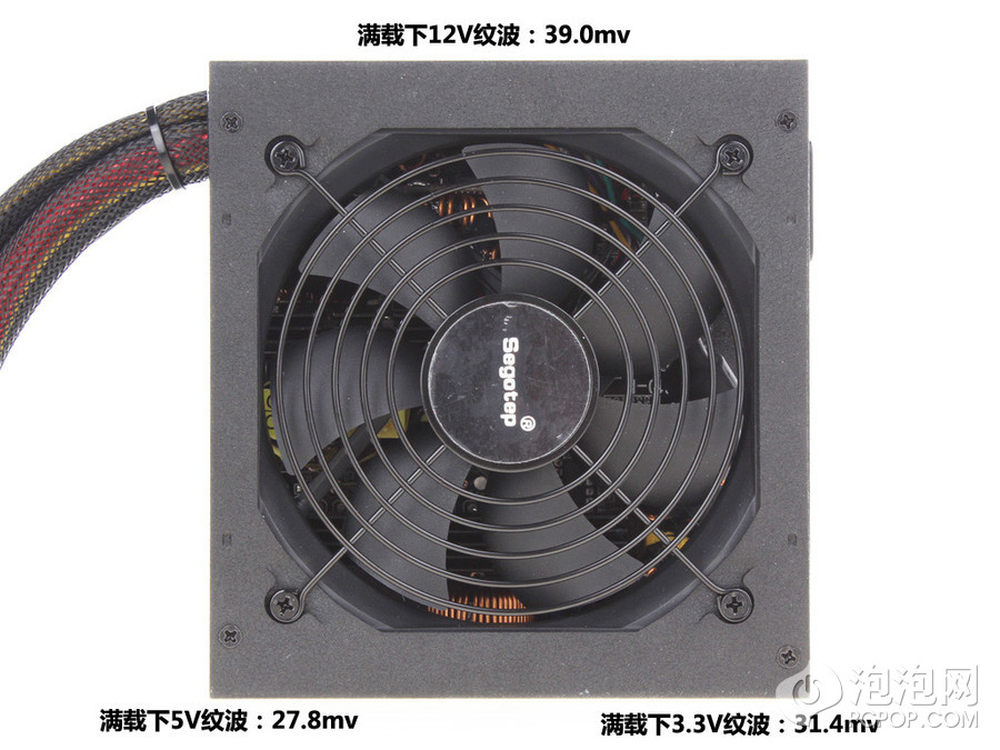

满载下纹波测试
7/20

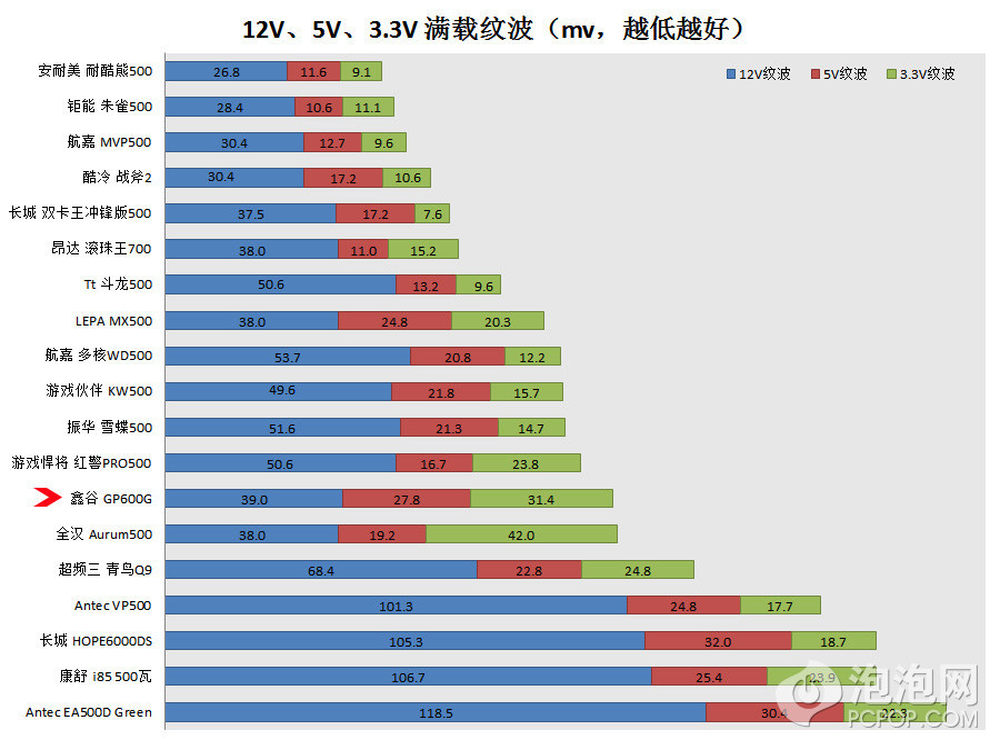

纹波测试结果对比排名
8/20

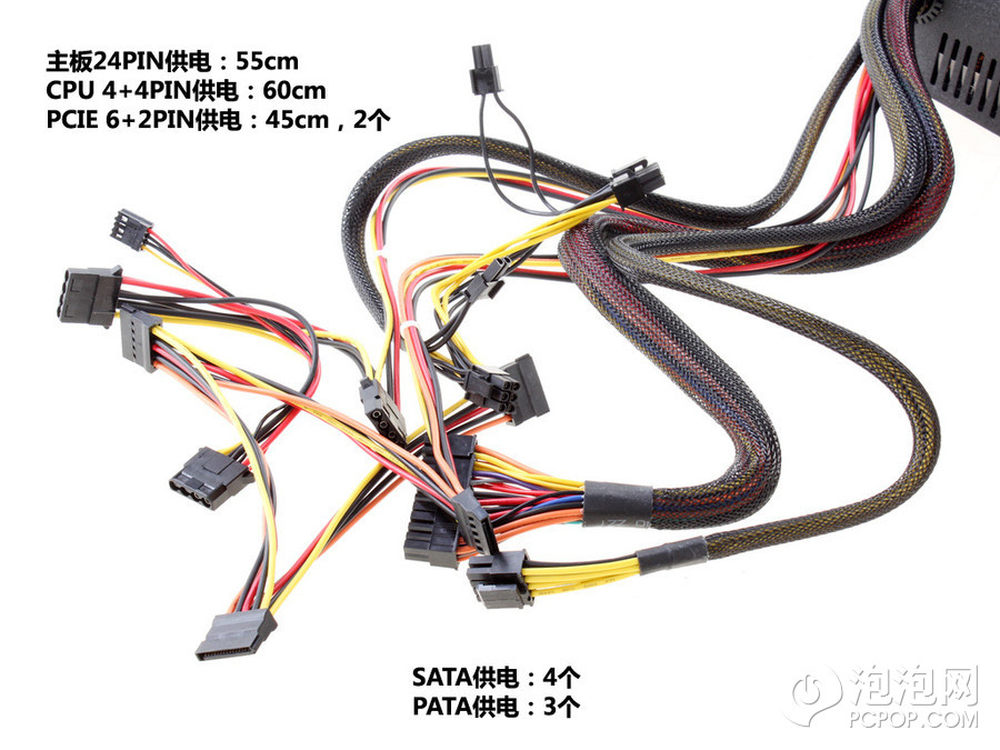

所有线材均采用原生，这对500瓦电源来说是合理的，现在不多没必要用模组化设计，能降低成本还是首选的，何况对于这样一个定价299元的500瓦金牌电源。
9/20

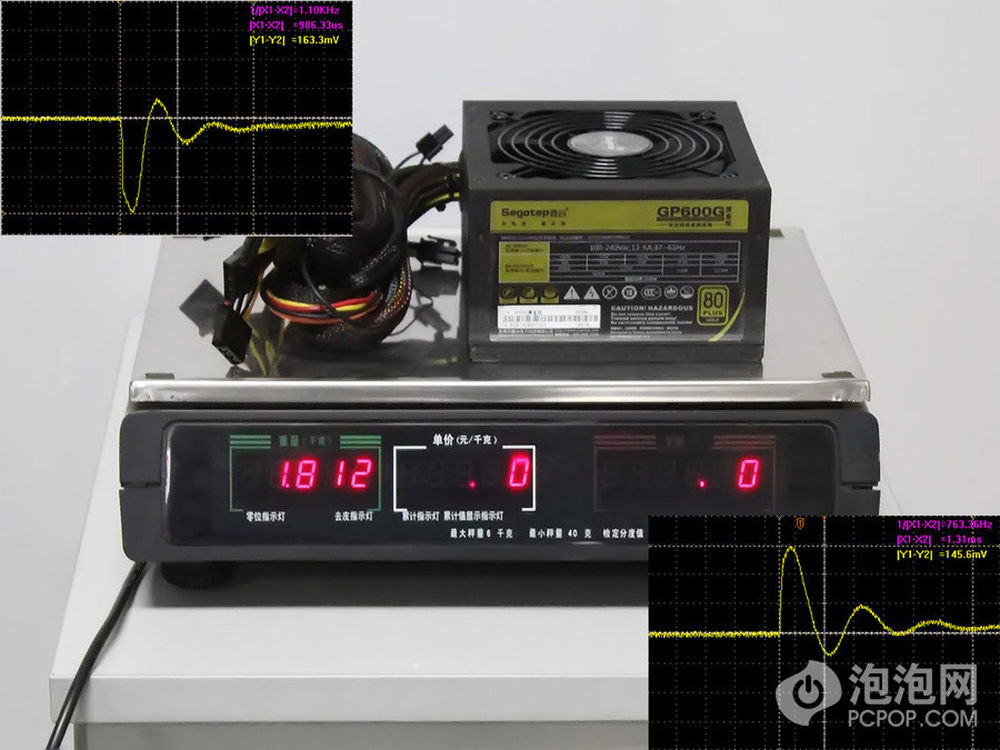

负载变化我们注意到电压在调整过程有震荡现象，不过好在10-10000Hz的动态负载变化中并没有出现不稳定情况而关机。
10/20

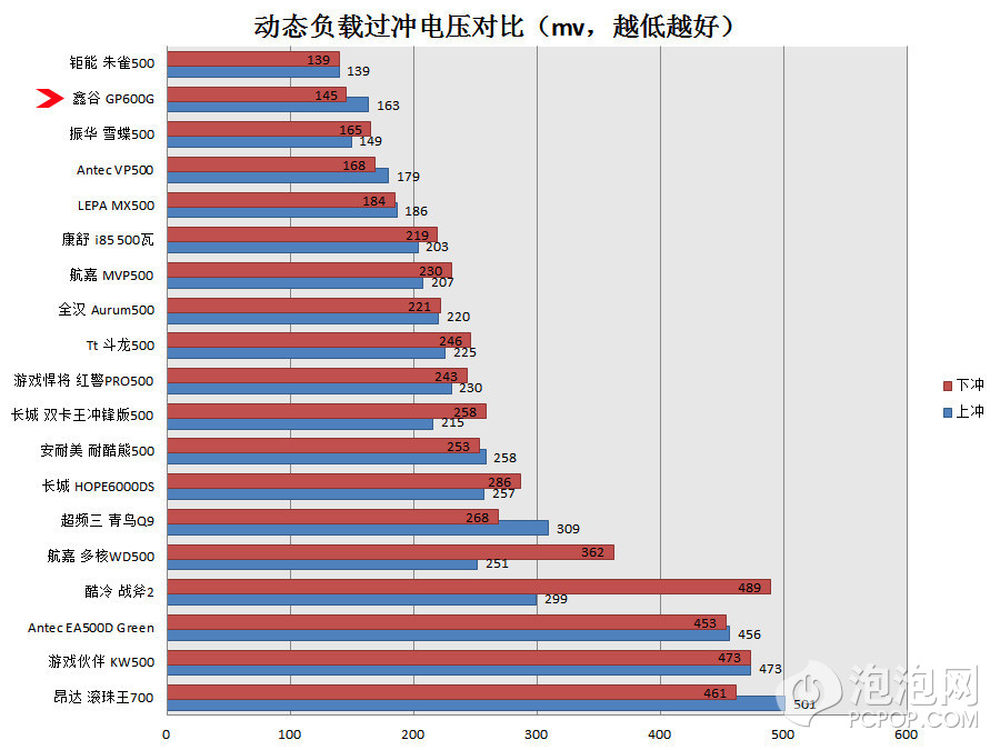

动态负载电压过冲值排名
11/20

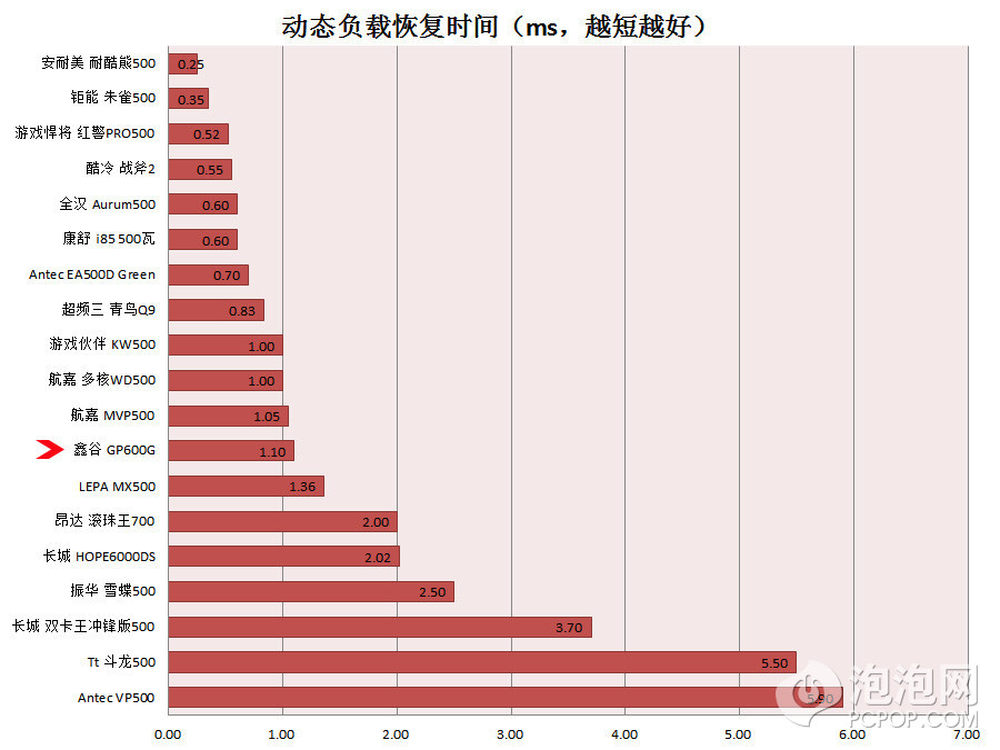

动态负载电压恢复时间排名
12/20

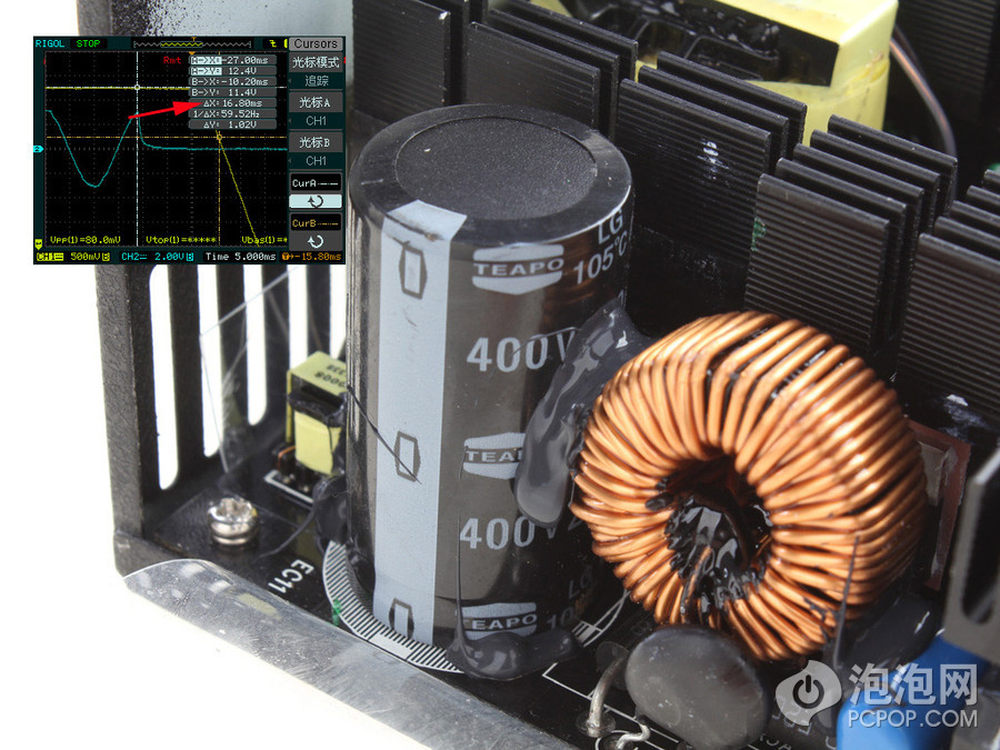

保持时间在80%%负载下16.8ms，刚刚达标。主电容来自台系一线的Teapo，400V耐压，150摄氏度耐温，270uF。
13/20

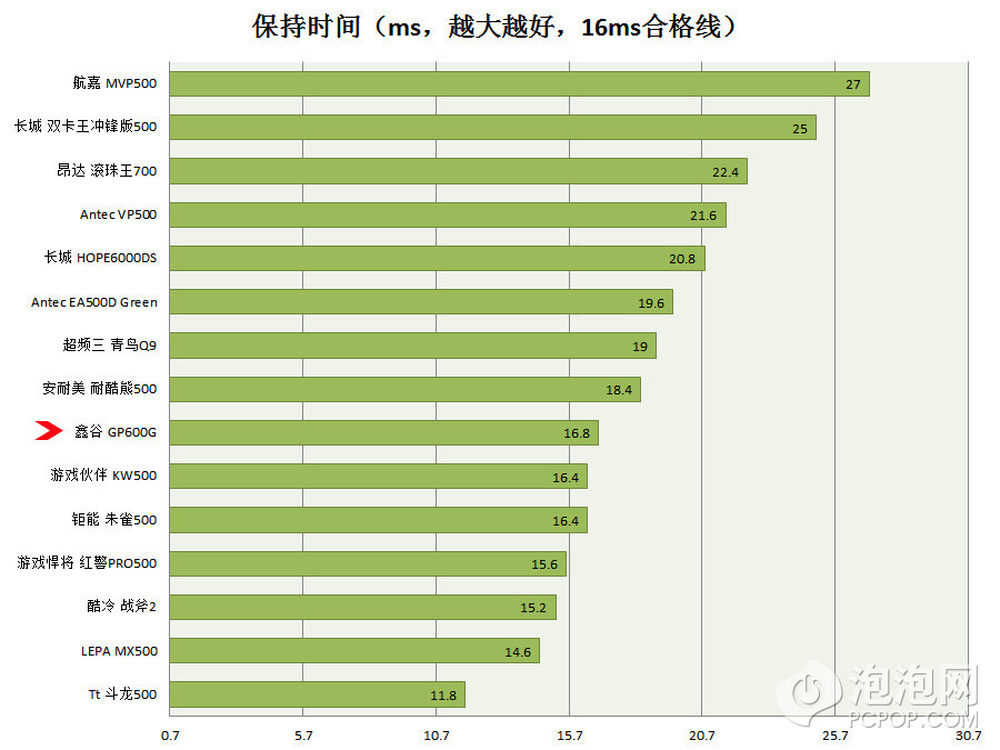

保持时间排名
14/20

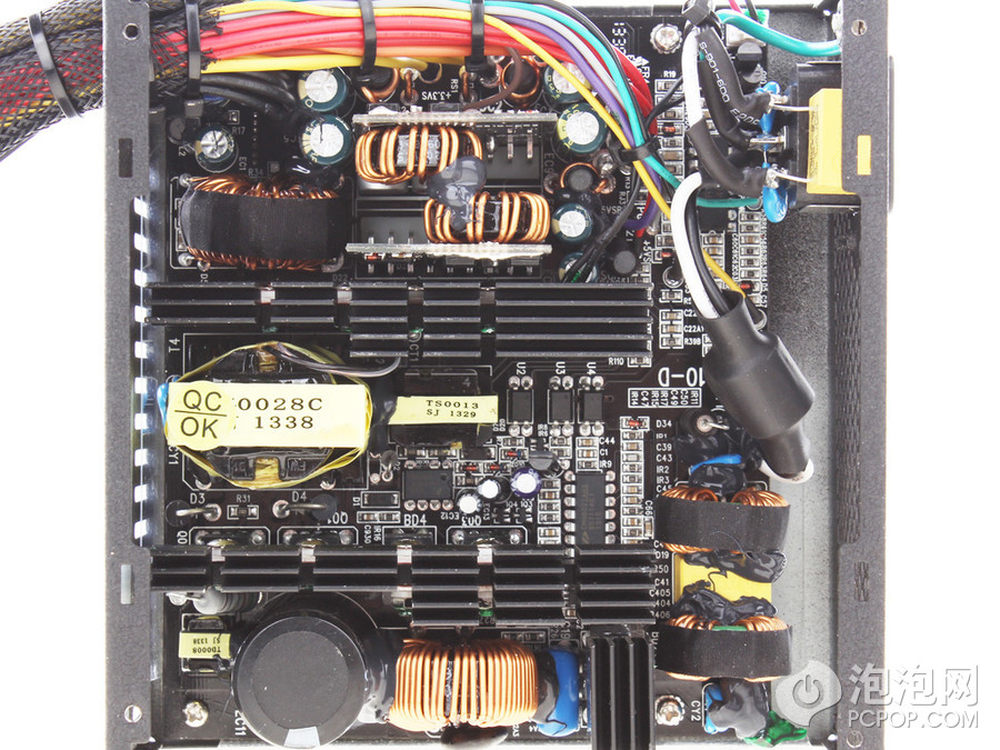

电源采用了CM6802控制的主动式PFC与双管正激开关，二次侧采用同步整流输出12V，3.3V和5V采用12V的DC-DC降压生成。这个方案是2010年侨威出现的双管正激80PLUS金牌方案，最初一批是不能保证量产过金牌线的。2012年后的可以保证过。
15/20

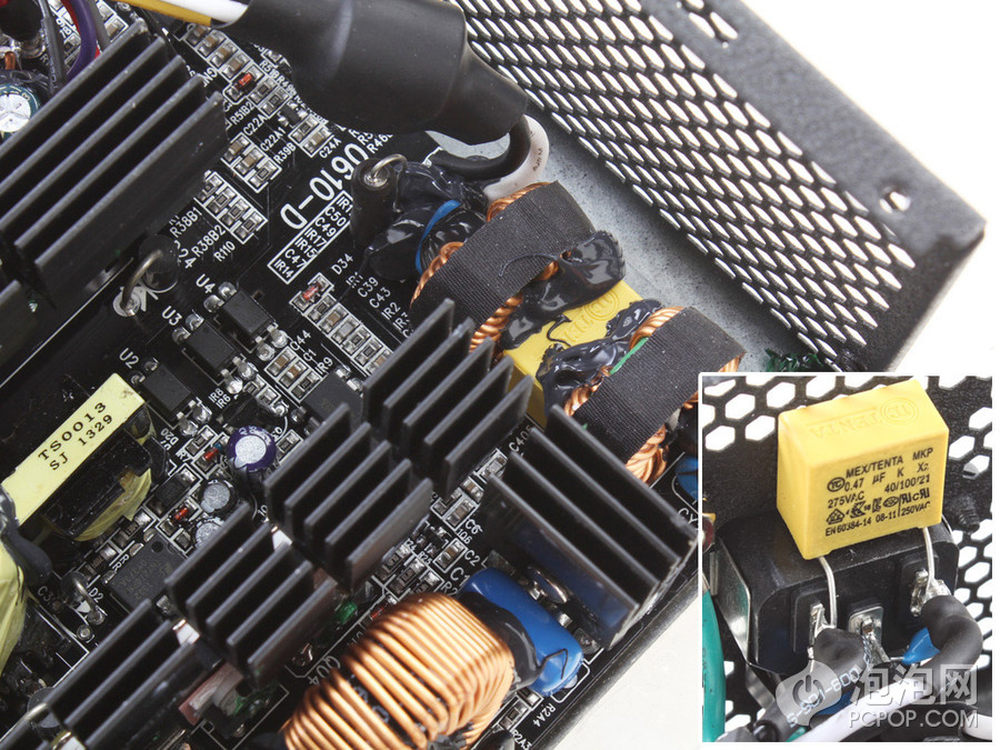

电源的EMI滤波中有2个X电容，两个对儿Y电容，两个共模电感，一个MOV和一个保险管，这部分配料是很规范的，其中很多元件为了防止晃动都点胶固定。
一次侧PFC采用两颗英飞凌的20N60C3，功率余量非常大，主开关管也是两枚20N60C3，这对500电源来说功率余量很大。
16/20

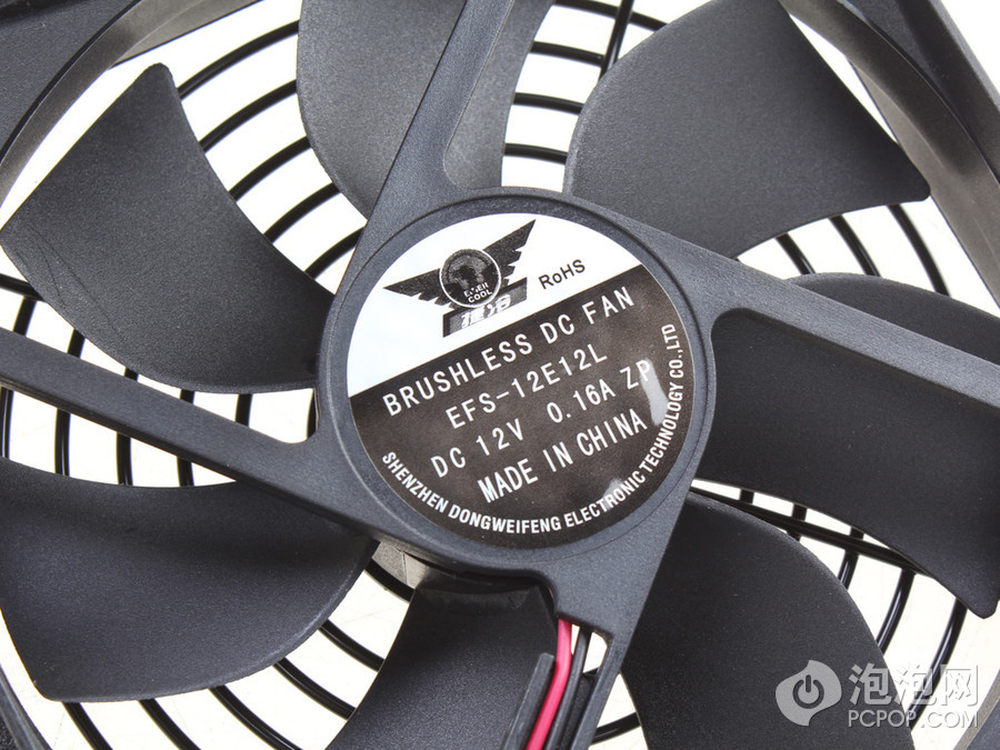

风扇来自深圳东维丰电子有限公司，工作电流只有0.16A，电源在测试时噪音很低，国产油封轴承产品。
17/20

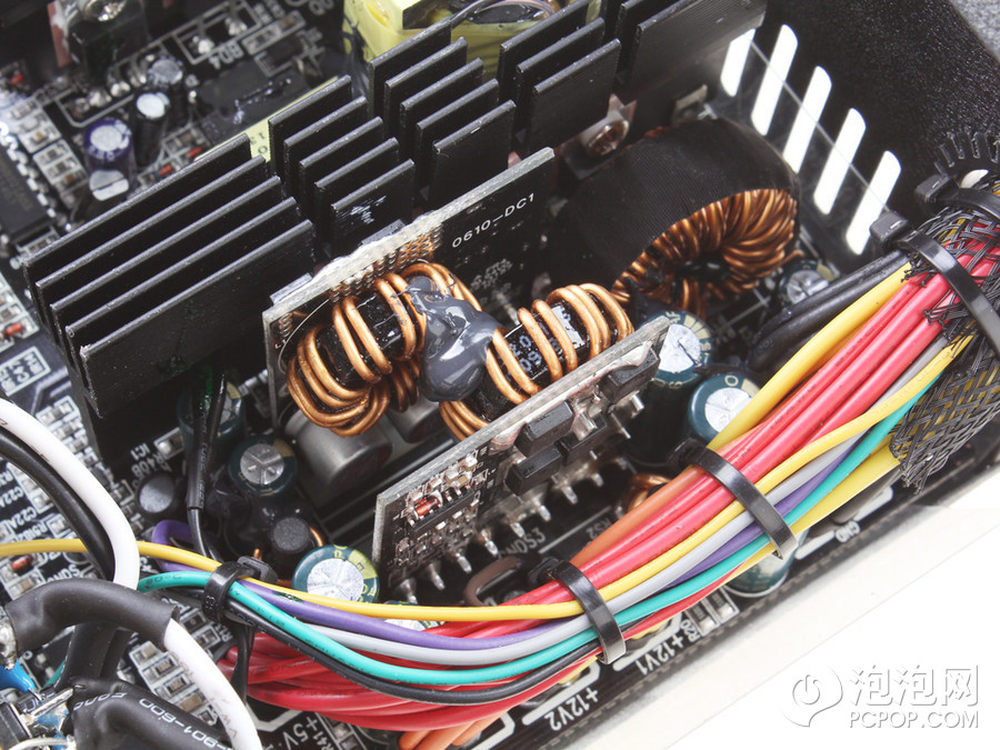

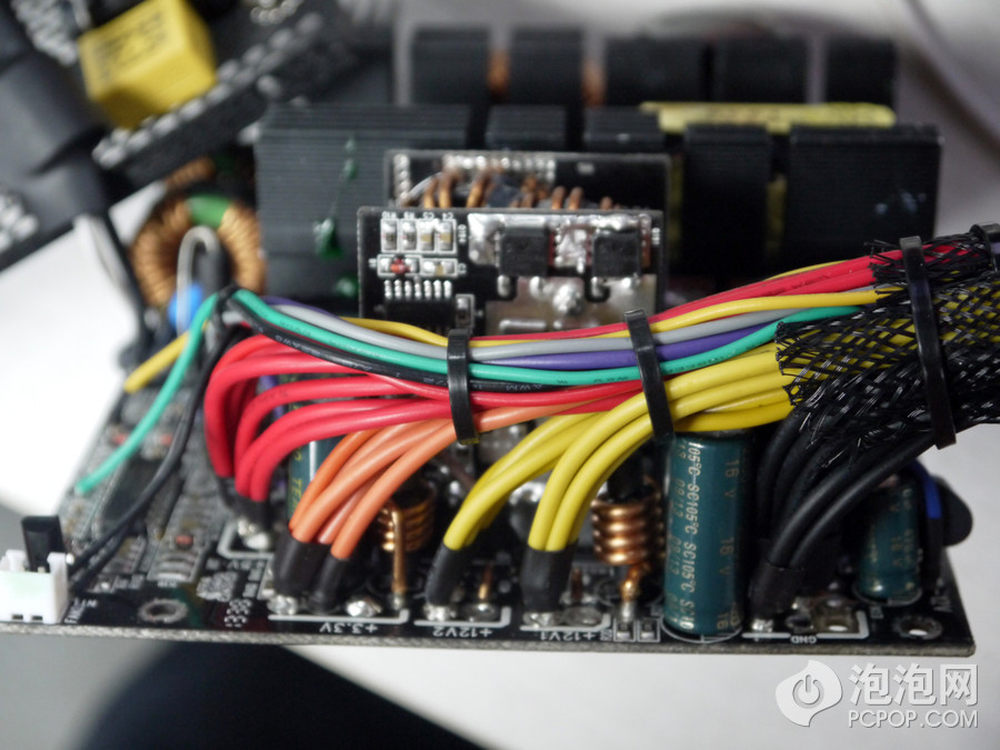

同步整流的MOS来自sinopower，SM6008NP，60V耐压，150A传输能力，通态电阻3.4毫欧。3.3V和5V的DC-DC板子每路都采用4个MOS，两上两下，控制IC是APW7073，这些设计已经非常成熟了。
18/20
实际上这颗电源的制作工艺远超过之前的想象，非常的规范，二次侧线材根部都是套了金属环和热缩管后才过了波峰焊，而且线材没有让电容产生倒伏，二次侧电容来自台系一线Teapo，299元的金牌能做到这么好确实不错。
19/20

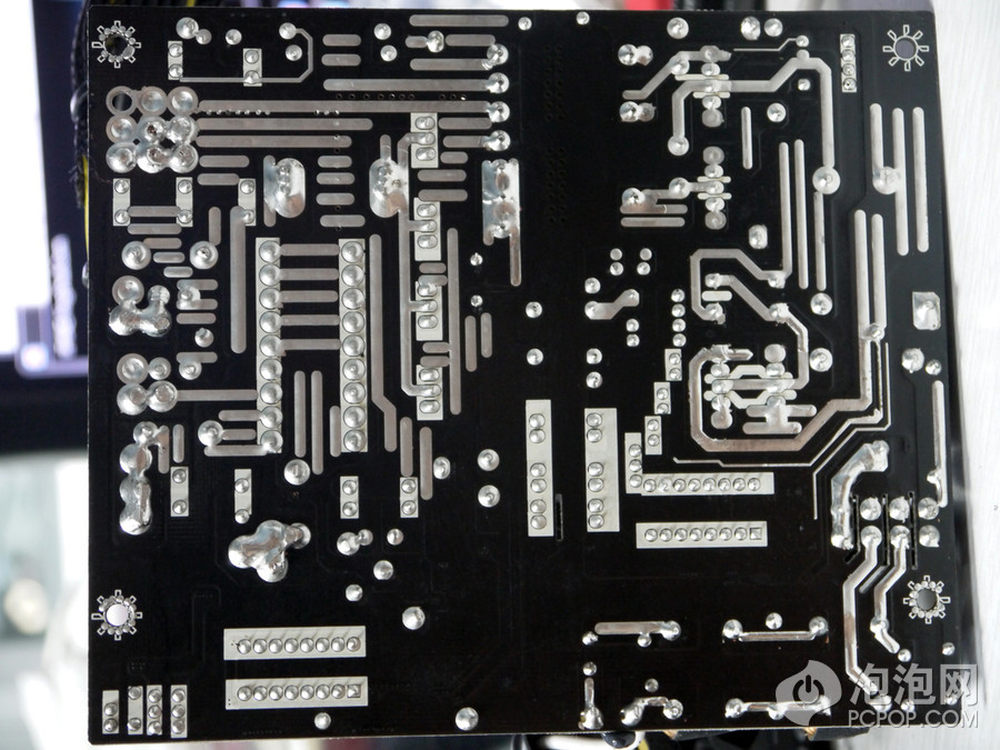

尤其是PCB背面的工艺，这已经赶上世界一线大厂的工艺水准了，实在令人惊喜。
20/20
虽然鑫谷GP600G黑金版在测试中有一些瑕疵，但只要说出价格来立马能杀死一大片对手，299元的500瓦80PLUS金牌电源，夫复何求，做工也还很稳妥，可以入手。
