粗犷中带有细腻!微软XBOX ONE主机拆解
1/28
泡泡网游戏机频道11月25日 PS4于11月15日于北美地区先行上市,相关的拆解、开箱及八卦也逐渐告一段落,首批PS4出现的死亡蓝灯及白等未免让很多索FAN心寒,11月20号同样在北美首发的XBOX ONE是什么情况呢?首先销量是值得肯定的20号当天百思买、亚马逊等电商当天就售馨,不过首批XBOX ONE问题多多啊,比如更新变砖、光驱卡盘等等问题。专业拆解网站iFixit第一时间就拿到了零售版的Xbox One,到手之后就对其进行拆解剖析,不论首批XBOX ONE问题再多还是有很多网友对其内部结构都怀有很大的好奇之心吧,下面我们一起看看这一代XBOX内部到底如何。2/28

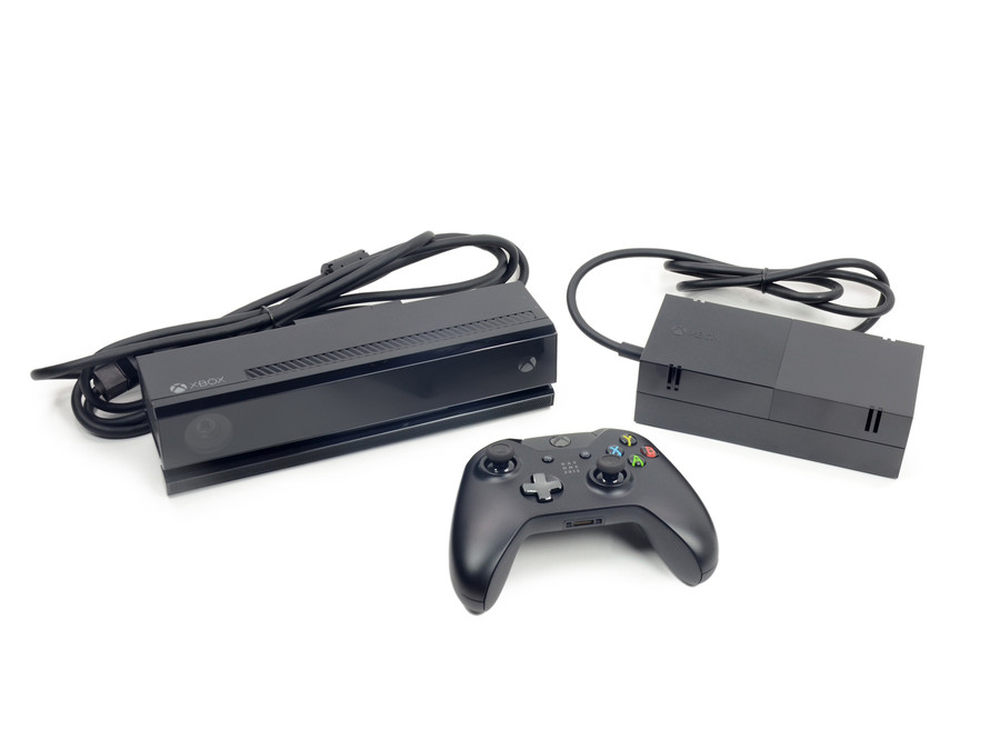

开箱这里就不放大图了,上图是XBOX ONE 附件一览,对了这里还少放了一个单通道耳机。3/28

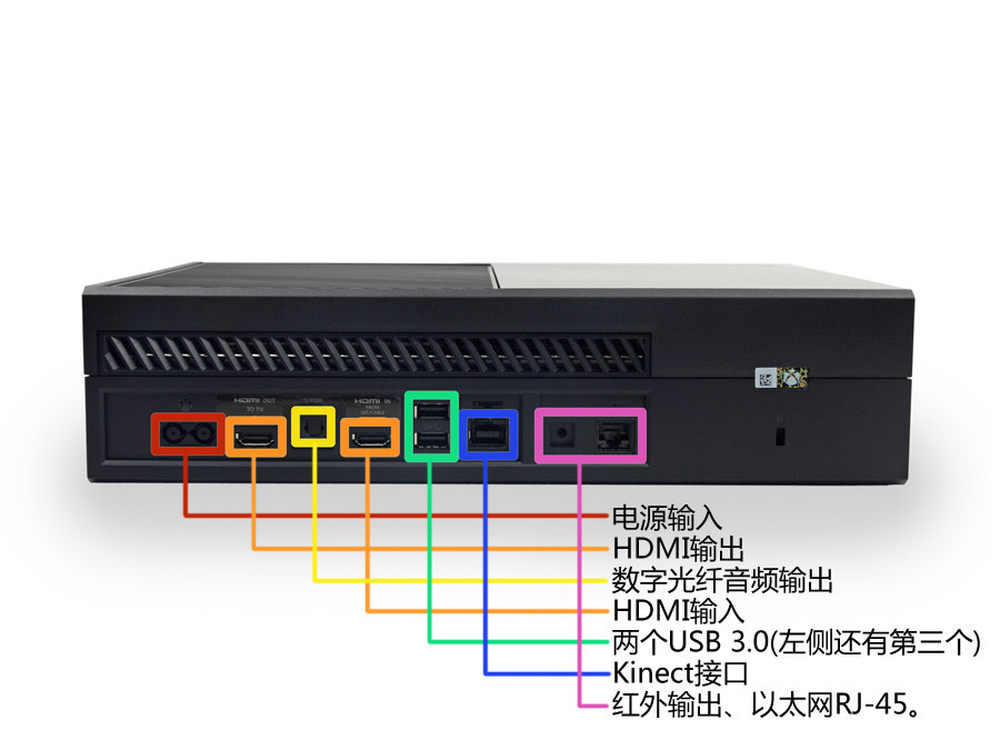

XBOX ONE接口一览。相比上代改善最明显的就是多了一个HDMI输入接口、Kinect专用接口,通过HDMI输入接口玩家们甚至可以控制PS4、PS3来玩PS上的独占游戏。如果您有这两台次时代主机可以试试这个功能。4/28

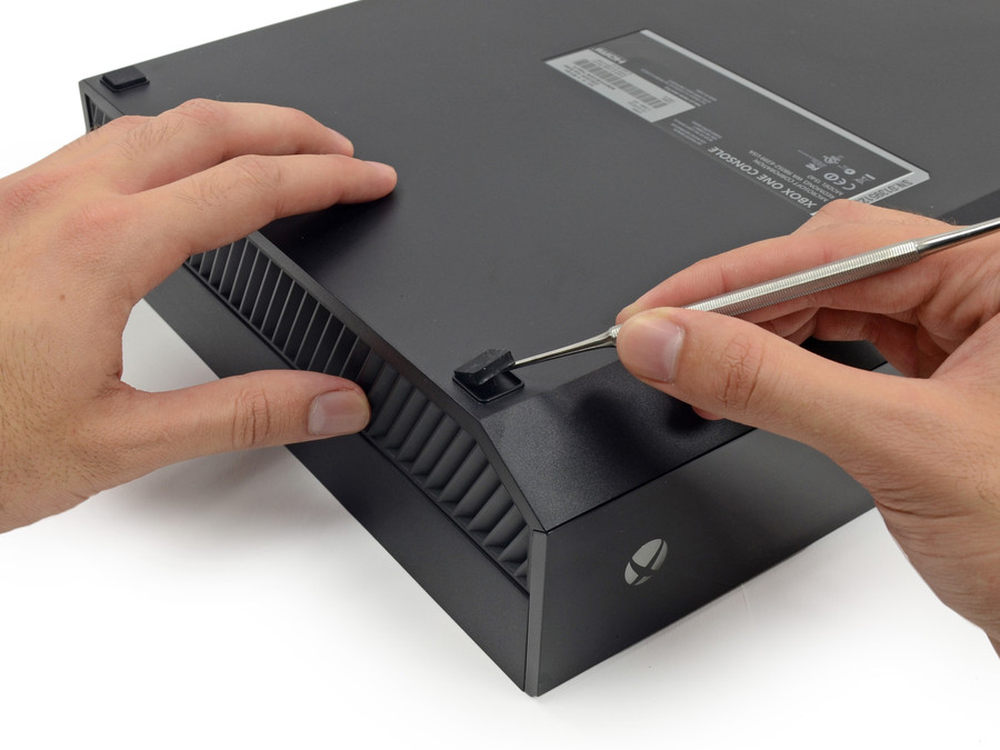

接口部分介绍完毕,下面开始拆解,我们都知道一般橡胶脚垫下面一定会藏着什么,可是翻开脚垫后空空如也,所以就要寻找另一种拆解方式。5/28
XBOX ONE外壳并没有采用螺丝进行固定,而是使用卡扣进行固定。6/28

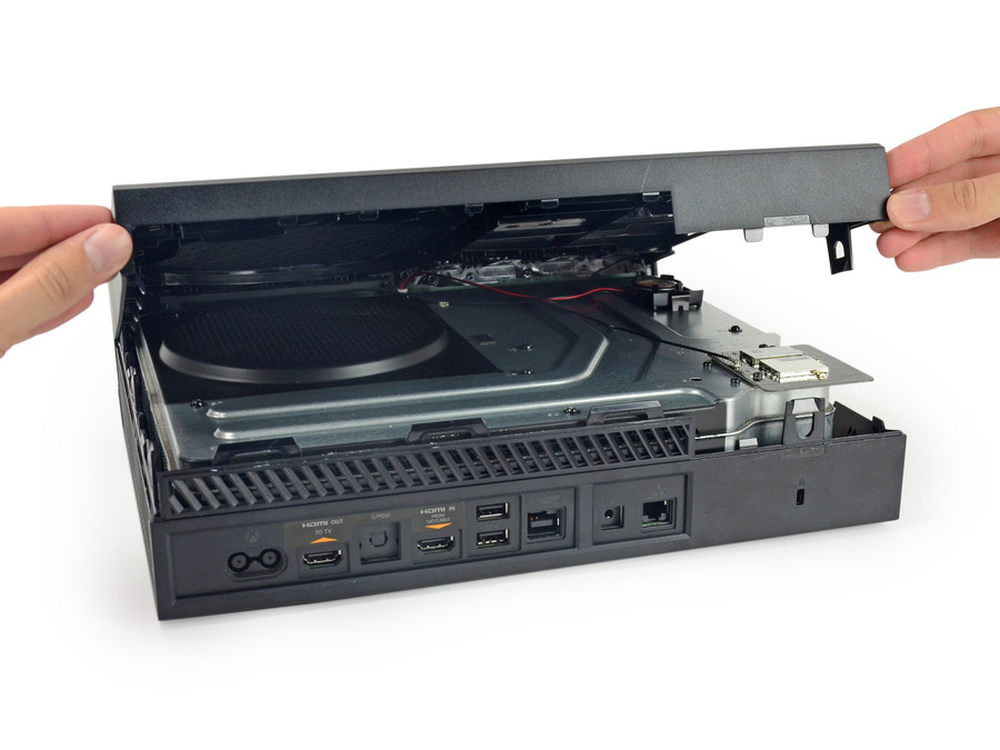

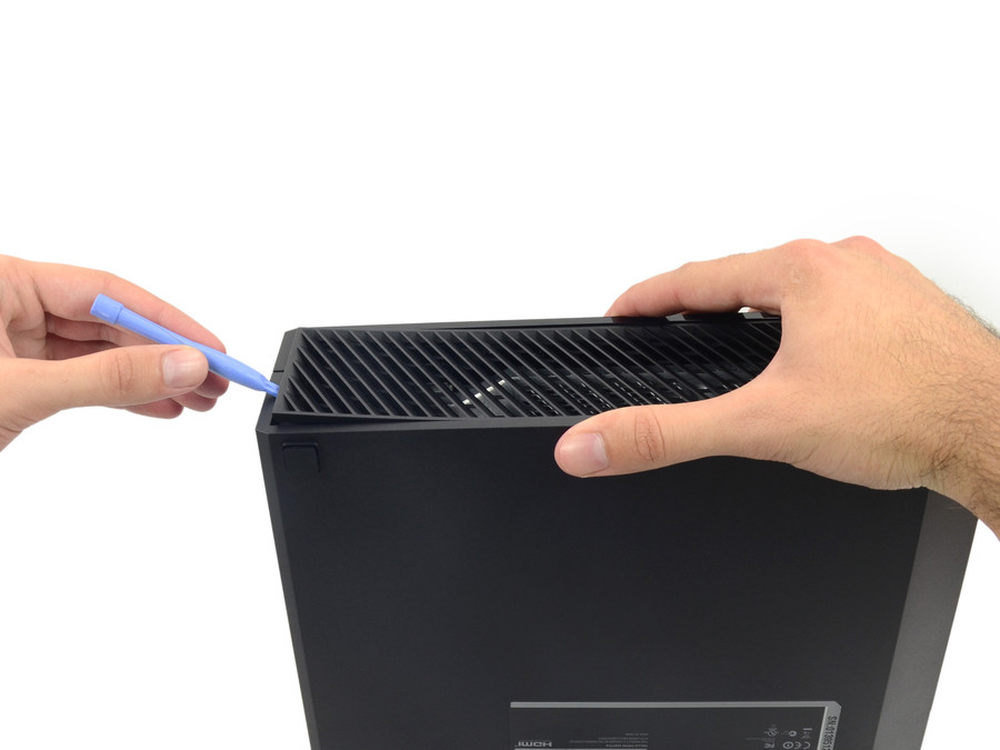

撬开上图的塑料面板后,即可打开XBOX ONE的顶盖。慢慢掀开顶盖,其中最直观的就是散热器顶部硕大的黑色防尘网。7/28

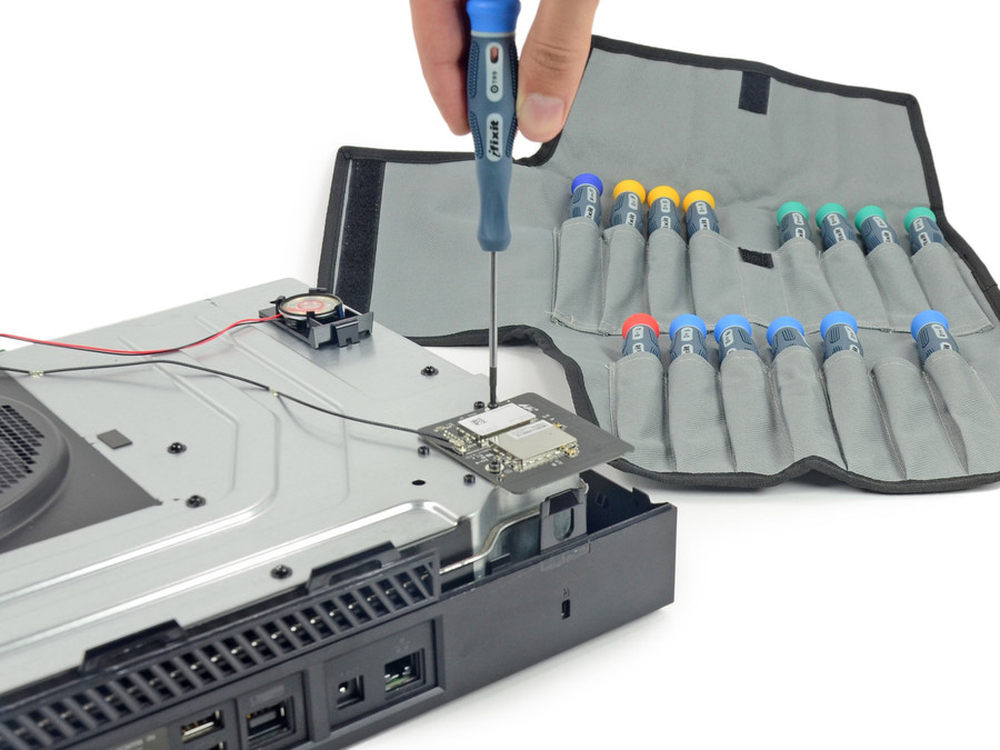

我们把塑料顶盖拆开放在一边,继续拆解顶盖上的无线网卡模块,话说顶盖上天线就这样随意摆放真的大丈夫?8/28

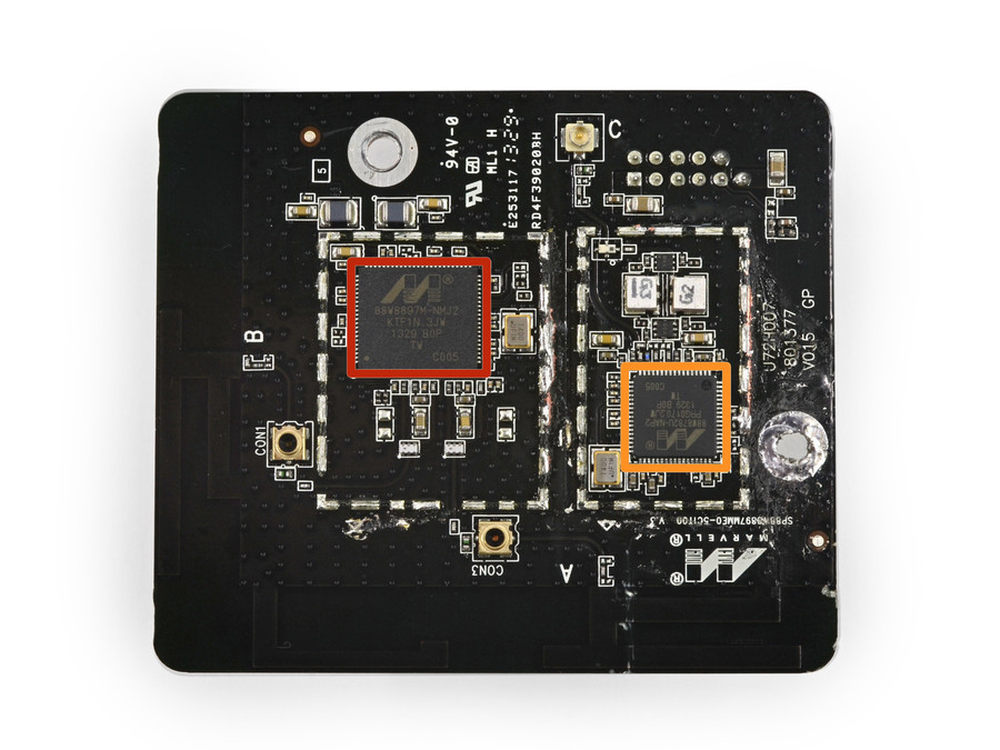

撬开无线网卡上屏蔽层,红色的为Marvell Avastar 88W8897 2x2 MIMO Wi-Fi无线芯片,支持802.11ac、NFC、蓝牙、无线显示,橙色的是Marvell Avastar 88W8782U WLAN SOC,USB 2.0接口。9/28

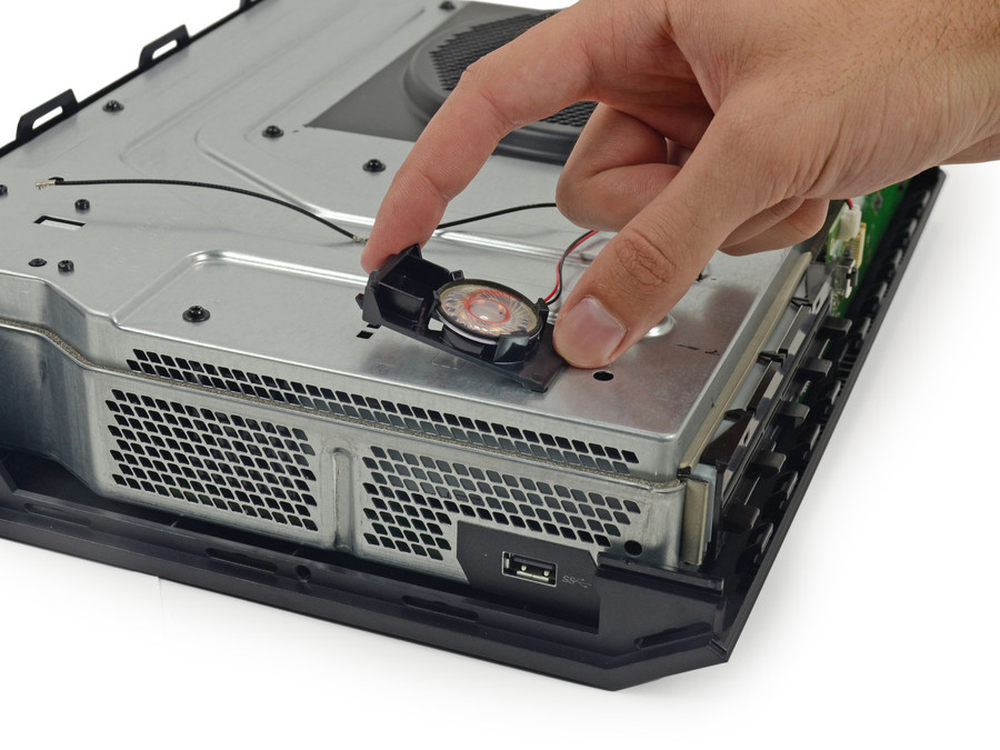

咦……顶盖上还有一个扬声器。10/28

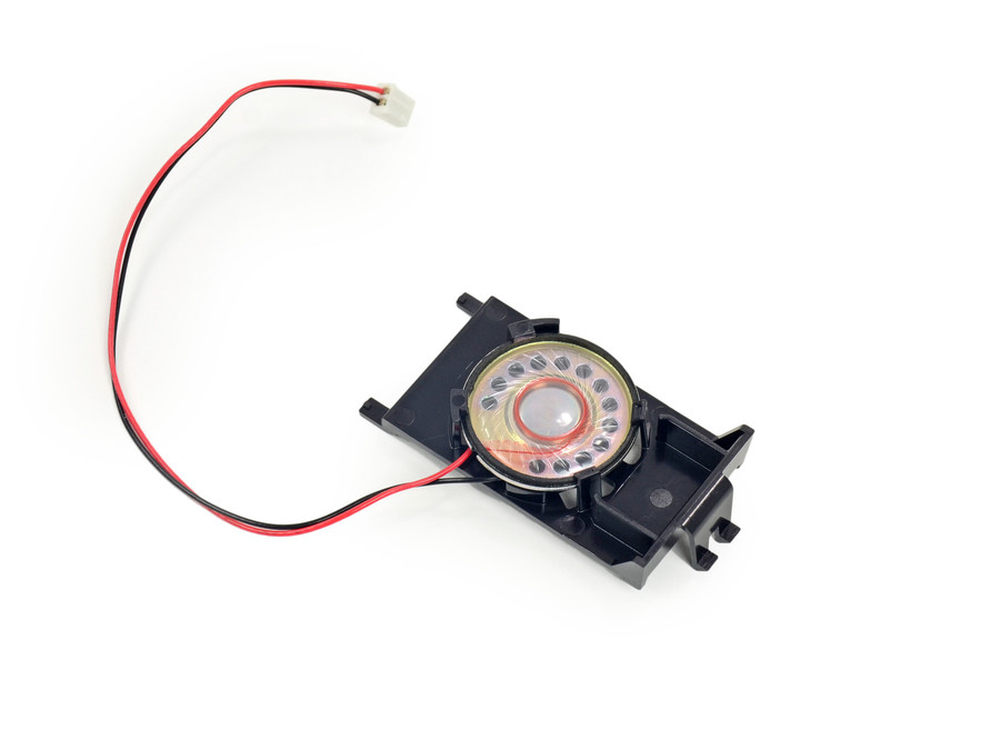

目前对于这个扬声器的用途还未知。11/28

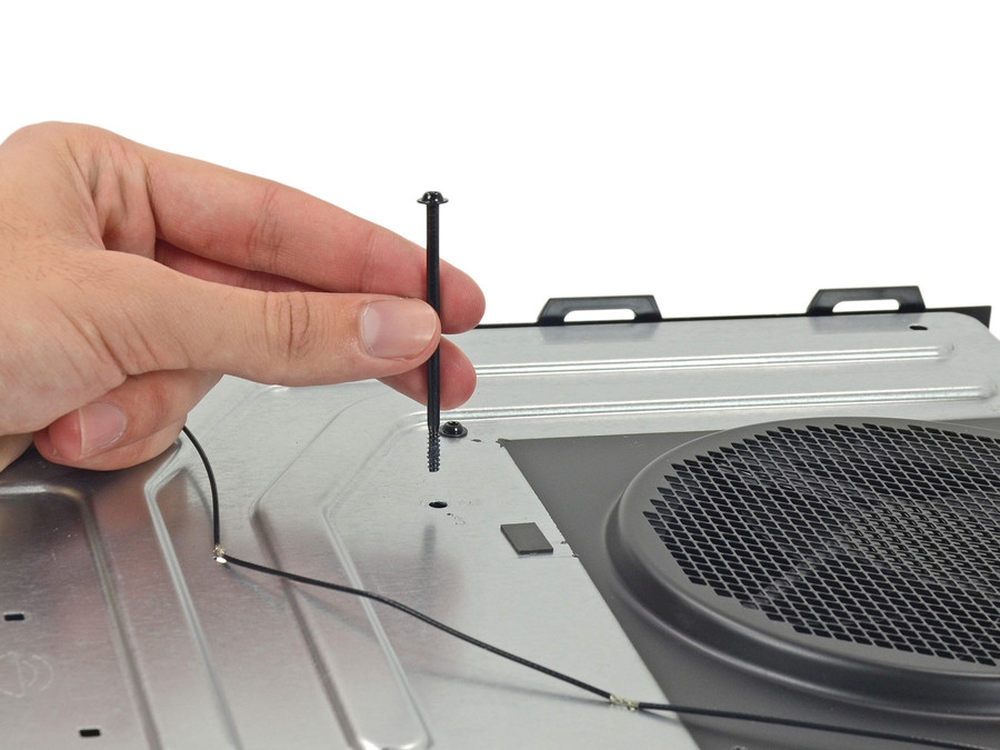

继续拆解,拧下金属屏蔽罩上的6个64毫米的T9标准螺丝,就可以将金属屏蔽罩取下。12/28

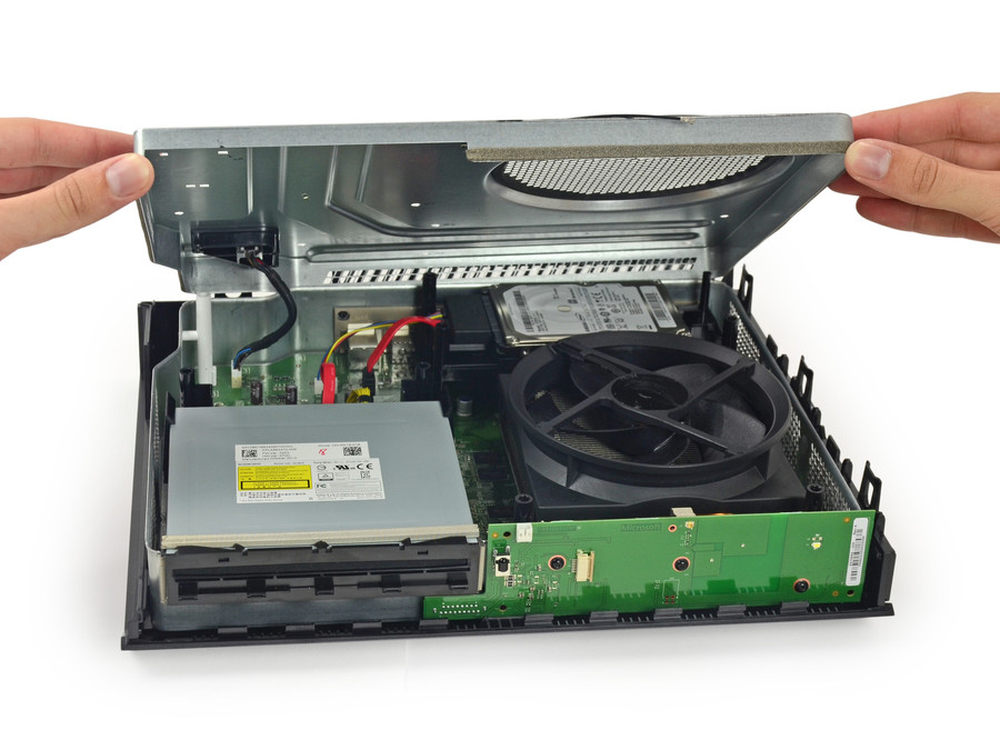

打开金属屏蔽层,整体结构与上代的XBOX 360并没有太大的区别。13/28

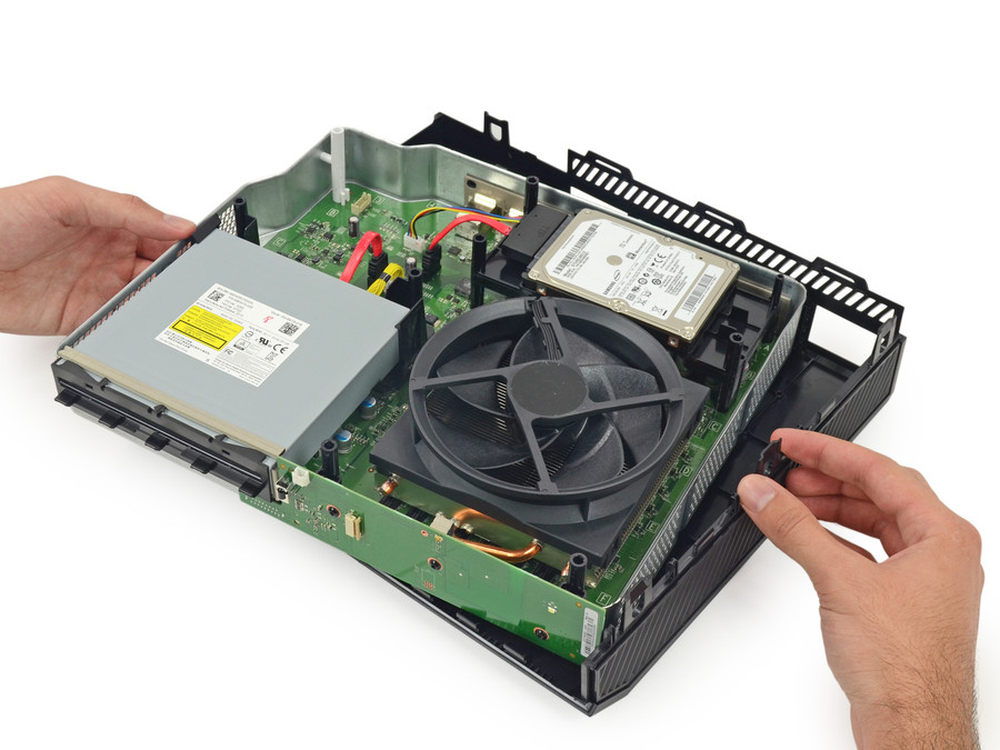

内部各组件很容易和外框底座分离开来。14/28

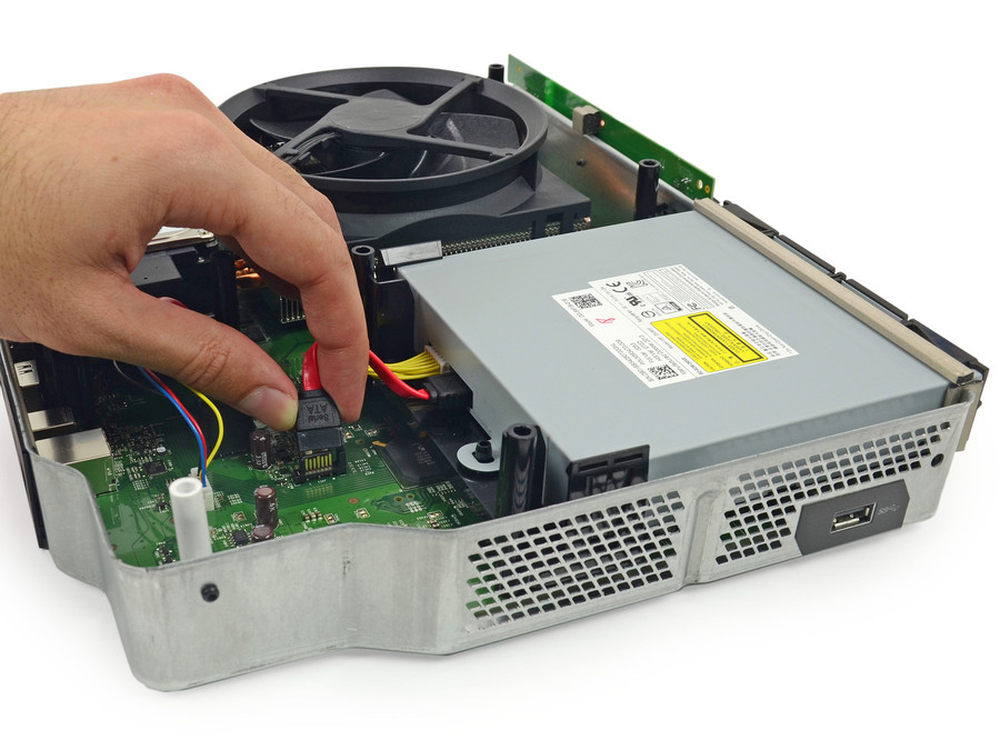

接下来开始拆蓝光光驱,蓝光光驱采用的是标准的SATA接口。15/28

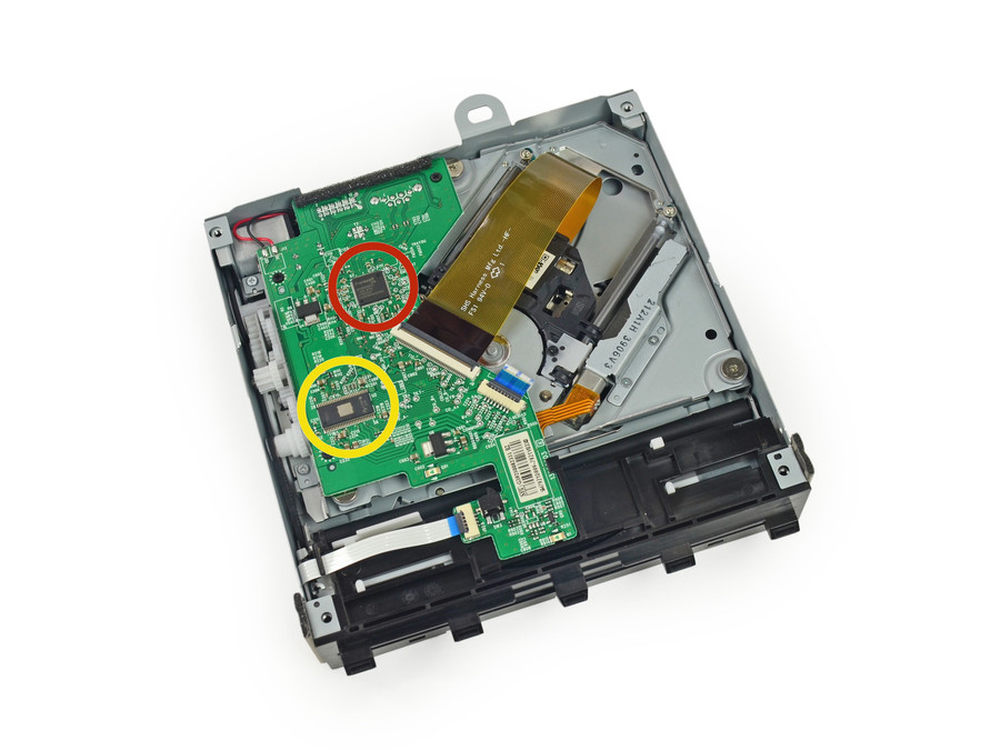

拆下光驱将光驱翻过来可以看到一条宽宽的排线和两颗芯片:微软MS0DDDSPB1 1326-BTSL ATNGS501、德州仪器 37T AVY7。16/28
Xbox One的硬盘是内置的,不像PS4使用的是抽取式的结构,想要为XBOX ONE更换硬盘就会变得非常的麻烦,而且拆开XBOX ONE后更换硬盘你将会失去质保。就是你根本就没想过质保的事,换上大容量硬盘后XBOX ONE也不一定会认它。17/28

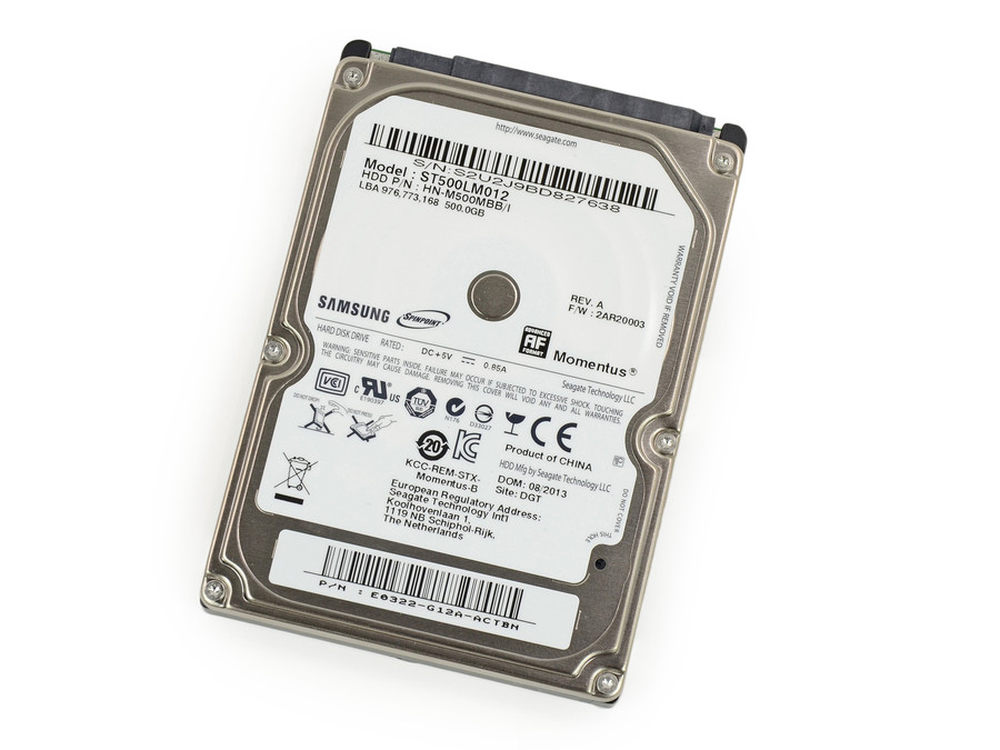

XBOX ONE使用的三星Spinpoint M8 ST500LM012硬盘,容量500GB,接口SATA 3Gbps,缓存8MB,转速5400RPM。18/28

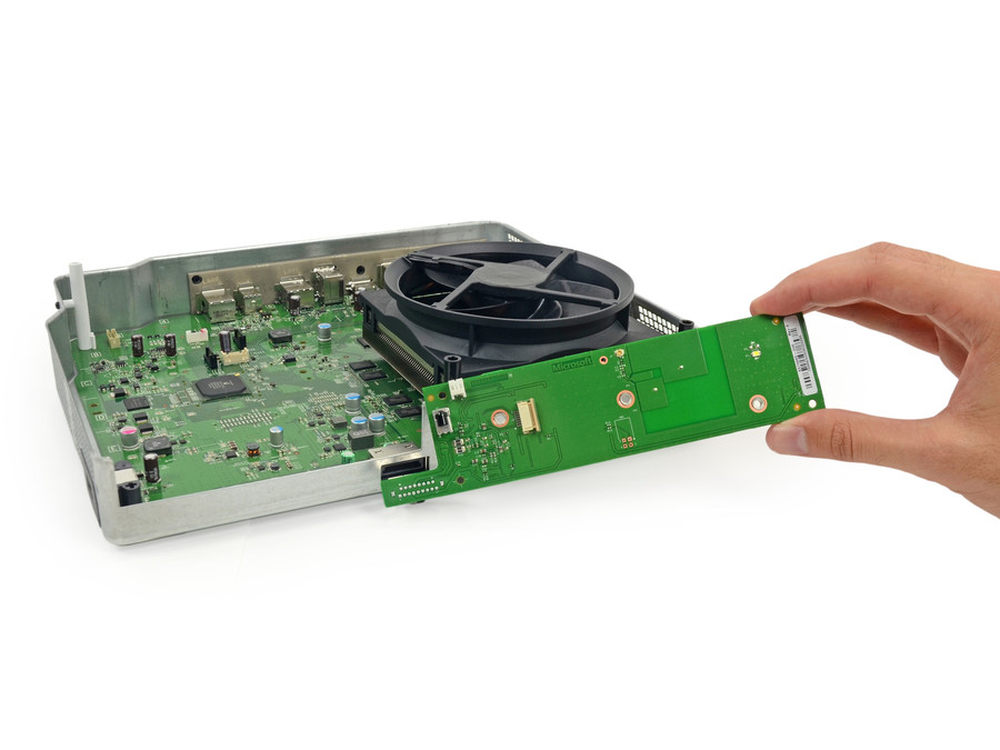

功能与上代XBOX 360类似的射频模块19/28

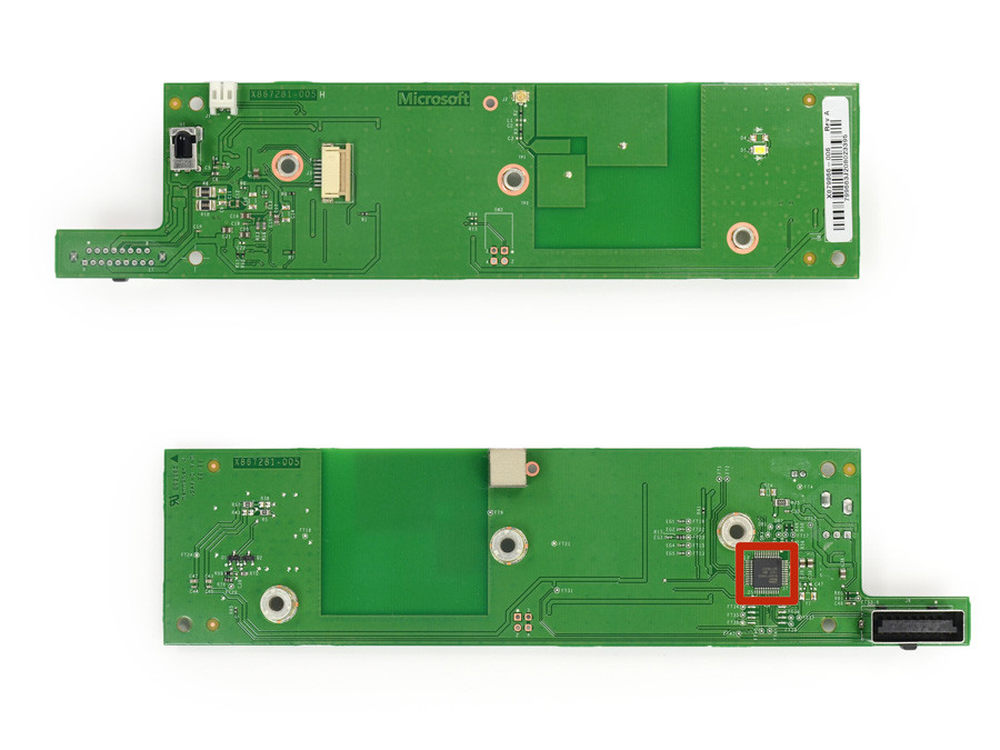

射频板正面非常干净,而在射频板背部有一颗来自Info Storage Devices的芯片,上边编号为9160F1MS03 1327 2317B057,猜测可能是Nuvoton的音频用户界面芯片,芯片采用ARM Cortex-M0架构。20/28

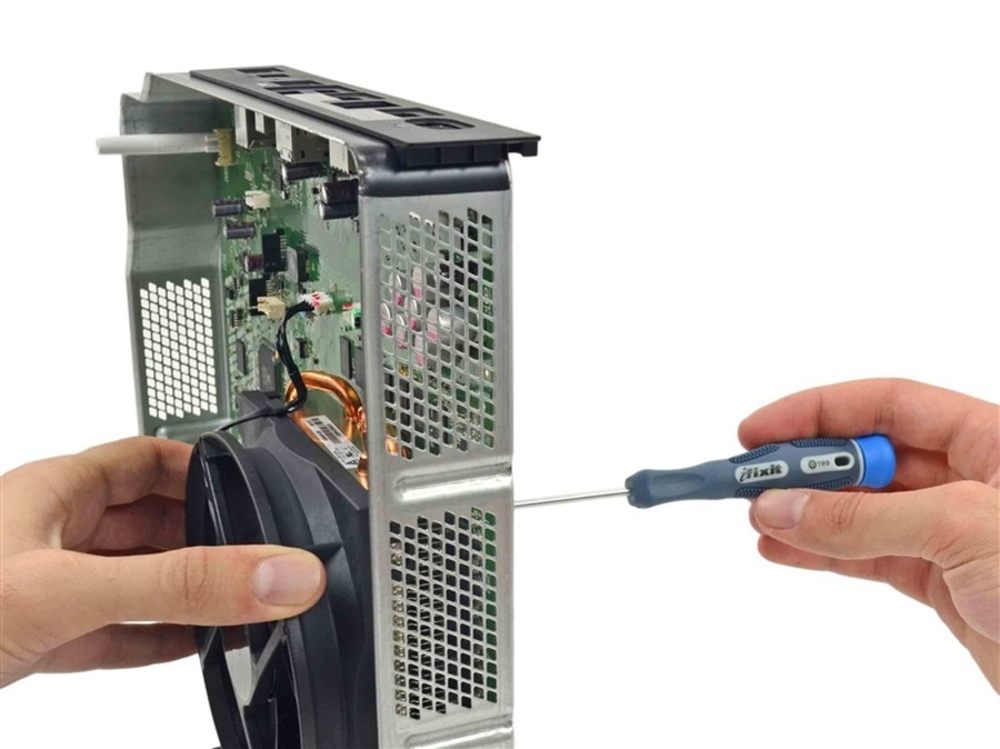

继续将主板从铁架上拆下。21/28

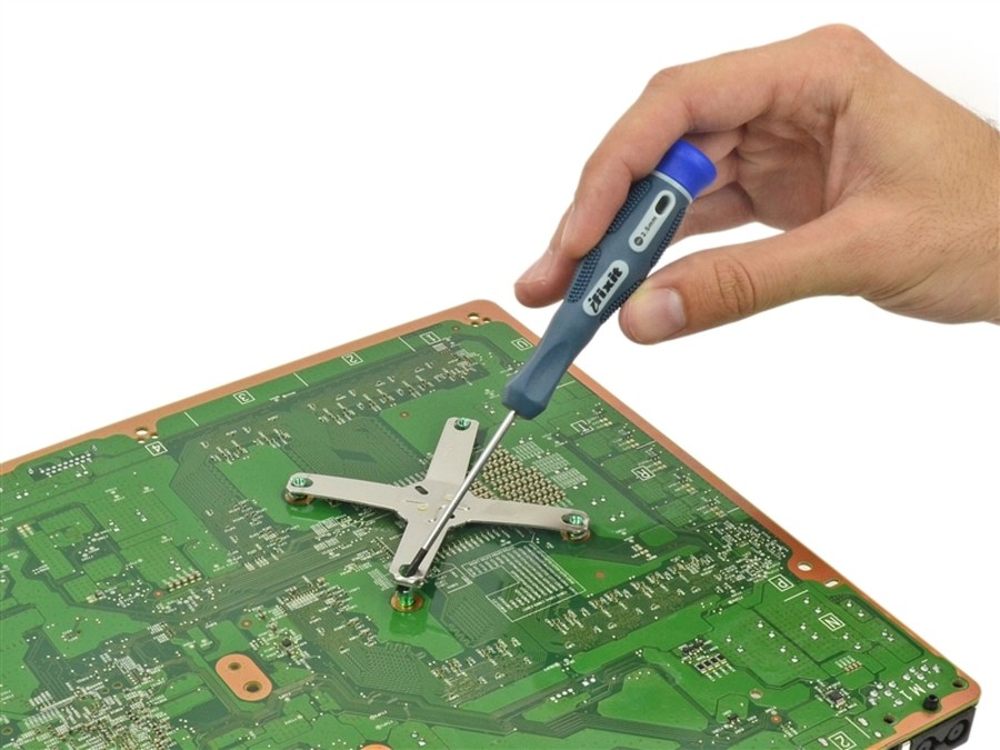

拆下固定散热器的X架。22/28

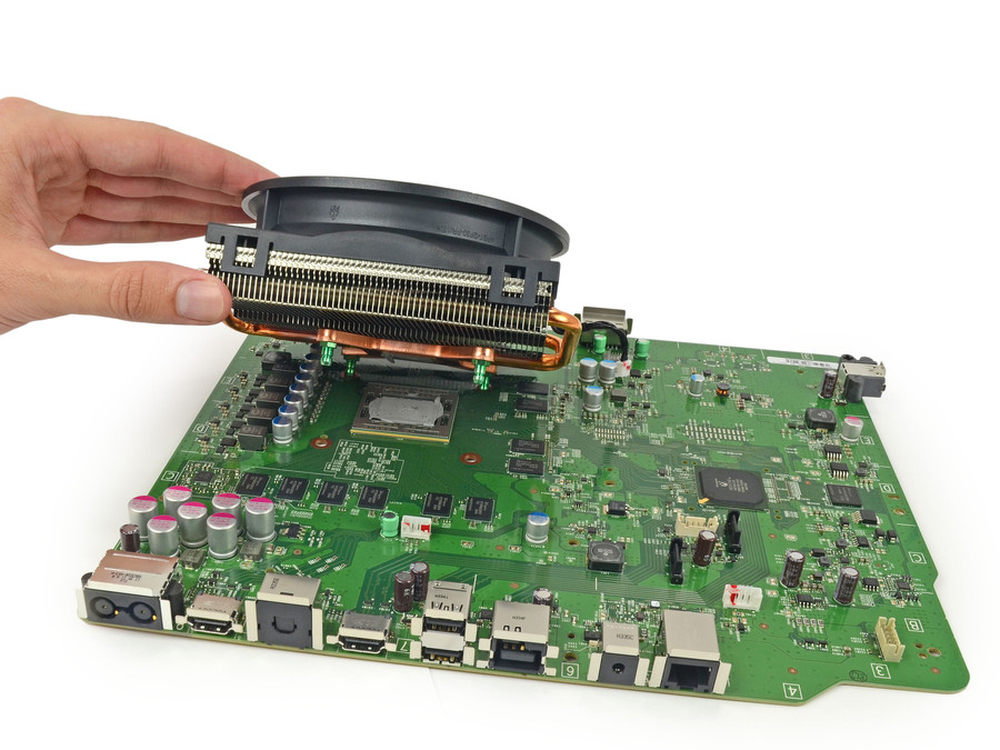

拿下散热器。23/28

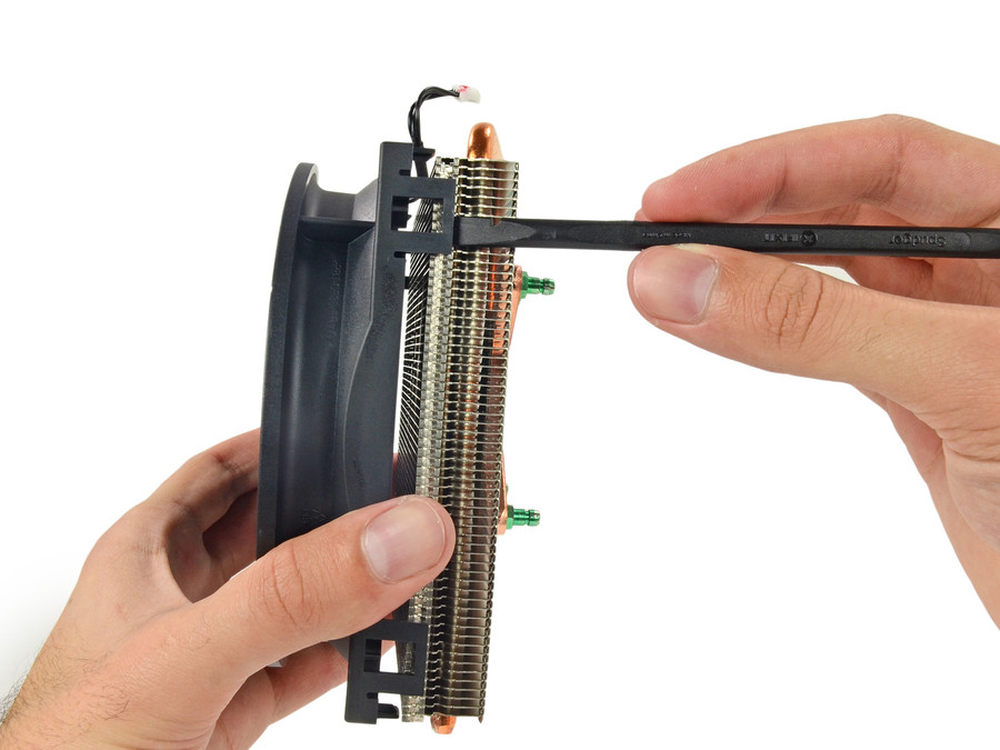

继续对散热器拆解。24/28

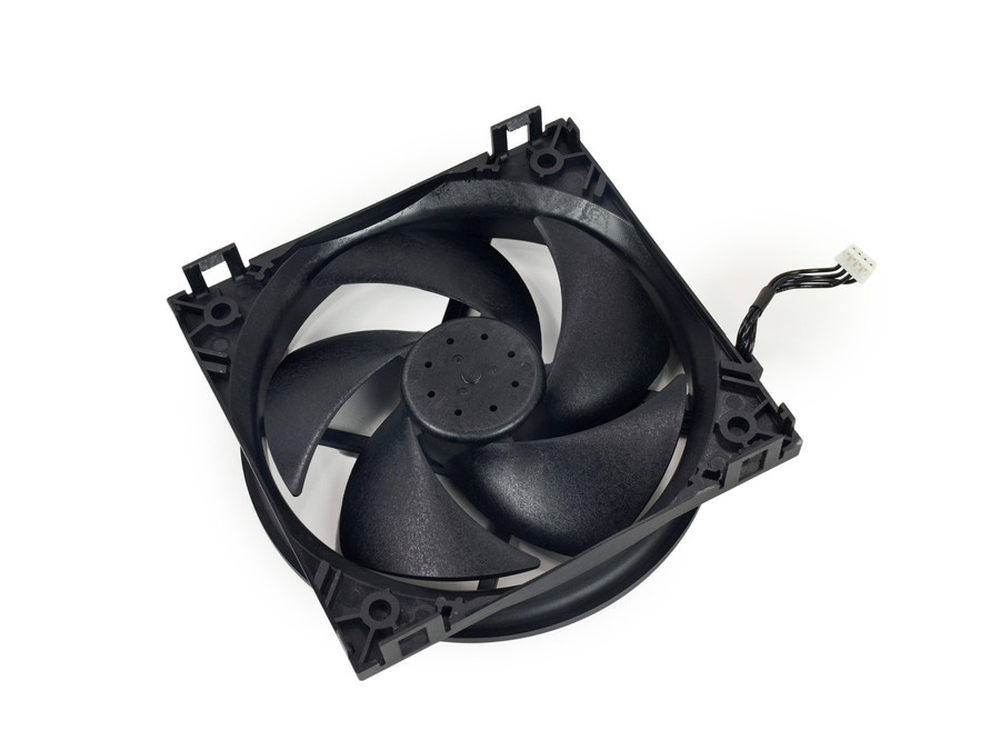

散热器顶部的112mm散热器,从扇叶的形状来看这风扇不会太温柔。25/28

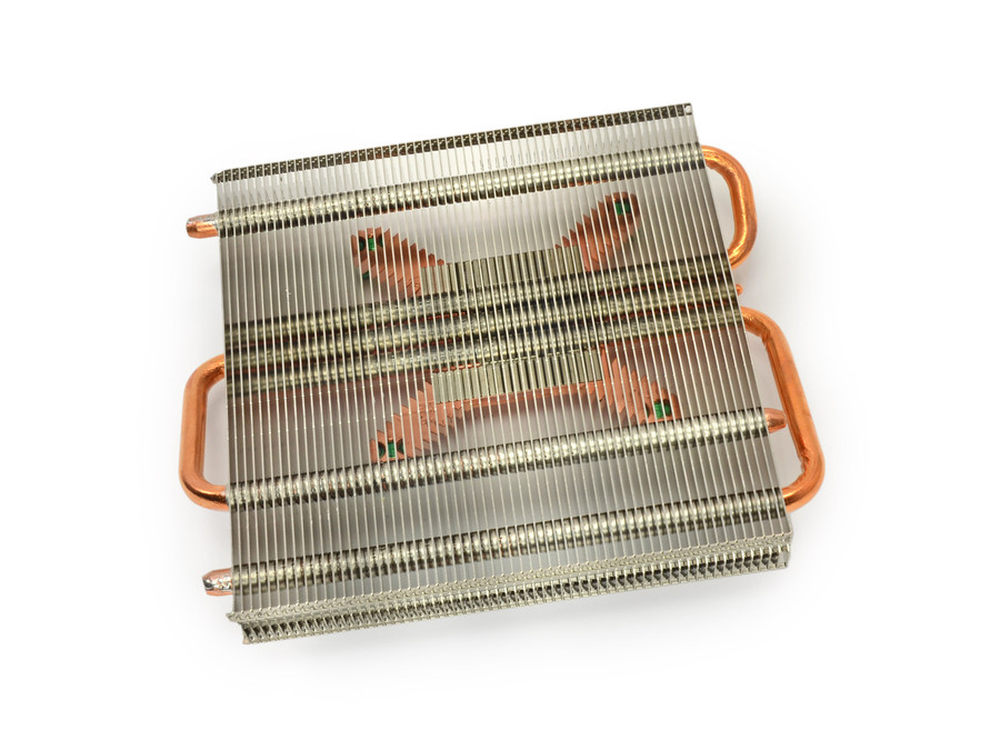

散热器部分,散热器类似PC上的下压式散热,采用3根热管、穿FIN、鳍片边缘采用扣FIN方式防止鳍片变形,鳍片间距也恰到好处,风扇在低转速下足以吹透散热器,总体而言散热器做工要比上代XBOX强太多了。26/28

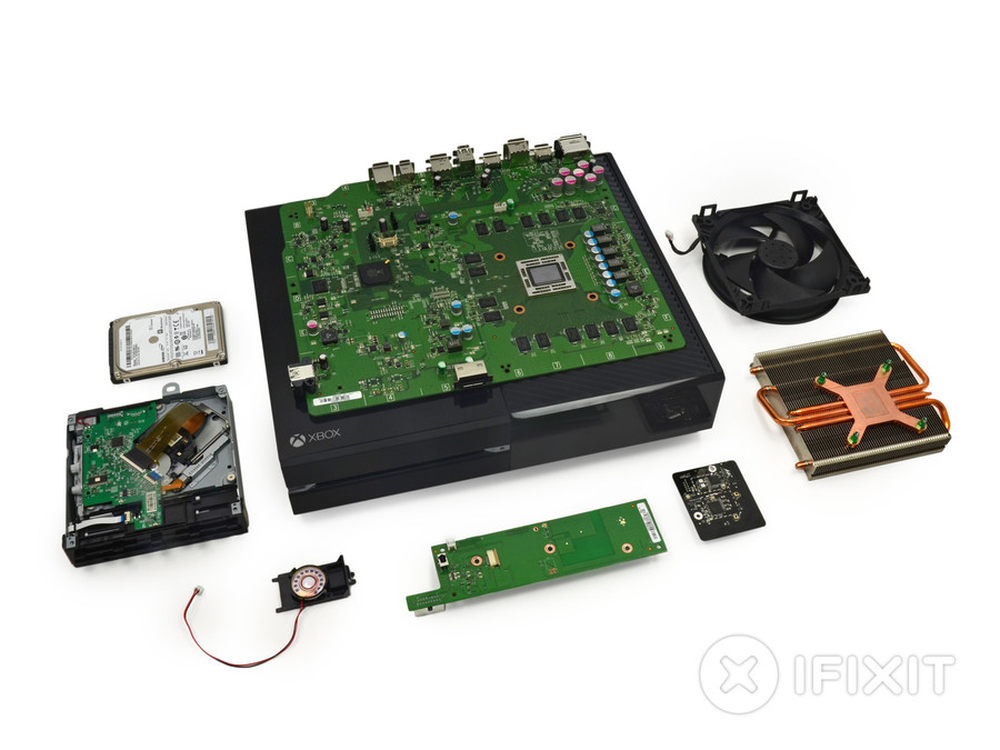

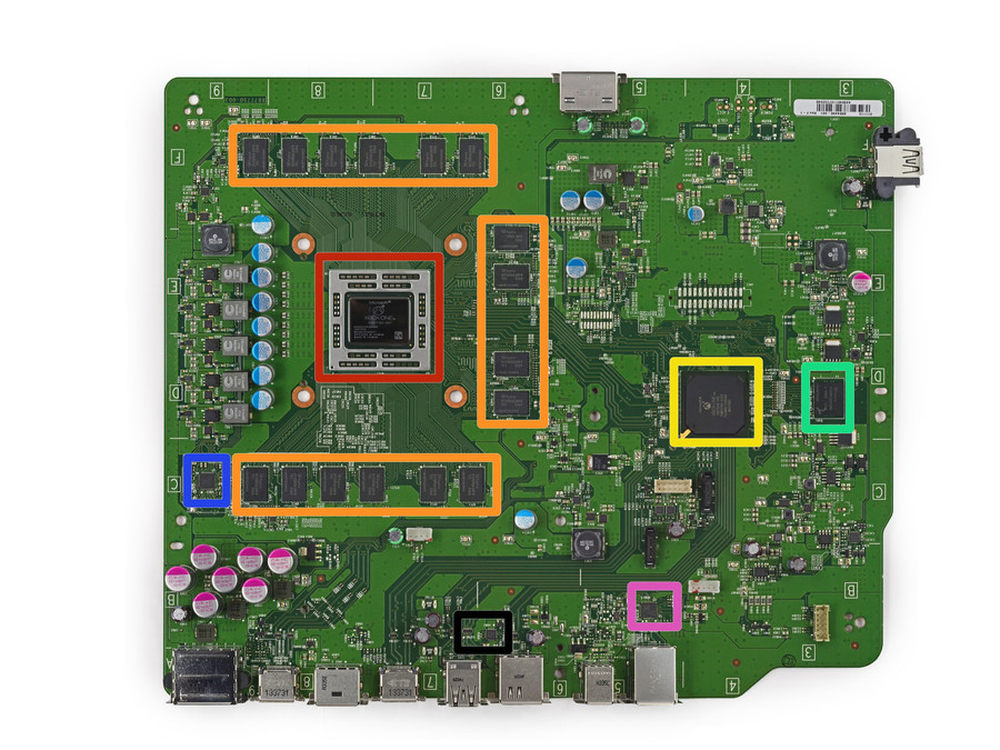

在拆除散热器、硬盘、光驱及铁架这些零零碎碎的部件之后,终于露出主板真身。
红色:SoC处理器,编号X887732-001 DG3001FEG84HR,集成AMD美洲虎架构八核心CPU、GCN架构GPU
橙色:海力士H5TQ4G63AFR 4Gb(512MB) DDR3内存颗粒,总计16颗,全部在正面,总容量8GB
黄色:X861949-005 T6WD5XBG-0003
绿色:海力士H26M42003GMR 8GB eMMC NAND闪存
蓝色:ON Semiconductor NCP4204 GAC1328G集成电源控制IC
粉色:Realtek RTL8151GNM以太网控制器
黑色:德州仪器TPS2590 3V-20V高电流负载切换器27/28

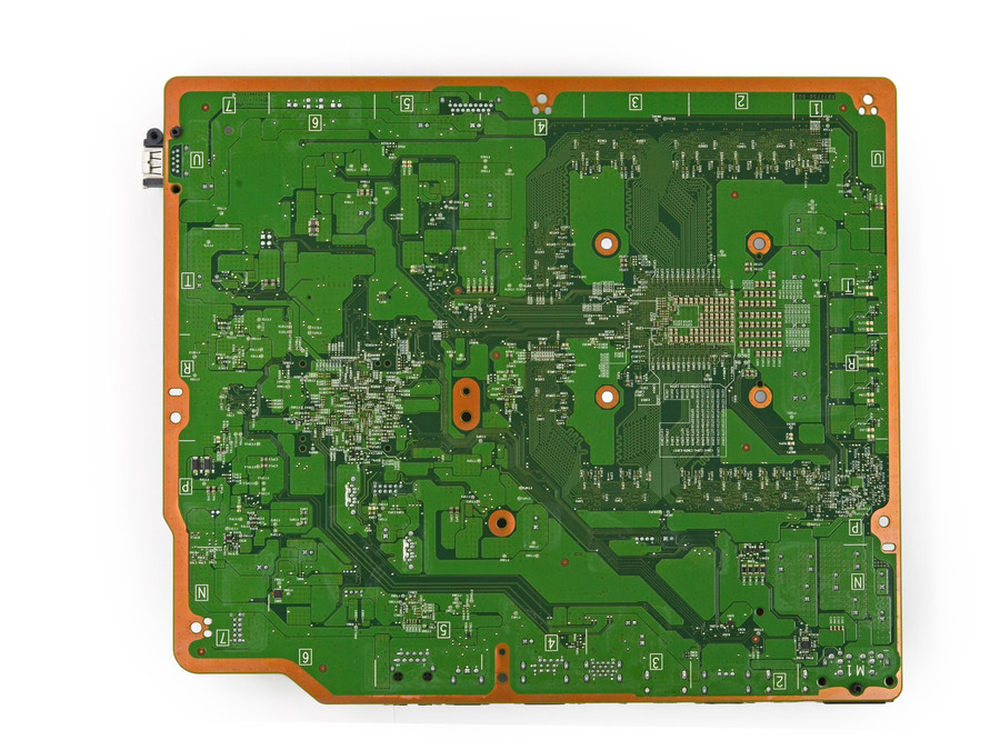

PCB背面很干净,啥元件都没有。
