看清每一个细节 苹果Mac Pro详尽拆解
1/43
其实本周一的时候给大家奉上过2013新款苹果Mac Pro的简单内部展示，但由于拆解方给出的照片实在质量一般，且数量很少，因此当笔者看到iFixit专业拆解网站给出的拆解图集，决定还是整理过来。
与几年前的Mac Pro不同，此次新品在设计上更加大胆，外观有如大号易拉罐、垃圾桶一般，体积也更加小巧。该机内置Intel最新至强E5四核、六核或十二核心处理器，配备两张AMD FirePro D300、D500或D700专业图形显示卡，从规格上来说远超前作，即使是和目前其它工作站相比，有过之而无不及。最后，其售价仅为2999美金起（国内21888元），虽然看似很贵，但和竞品相比还是便宜了不少，十分超值。
废话不多说，奉上整理后的iFixit拆解图集，过把眼瘾。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFi
2/43

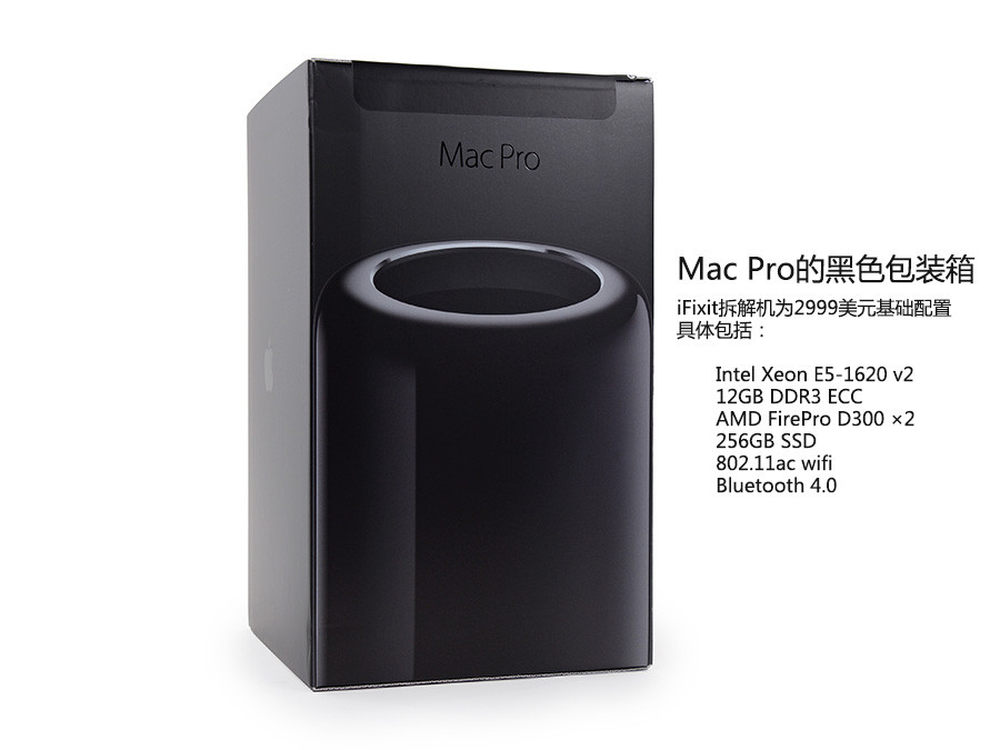

简单的黑色包装箱，带封条。根据官网给出的数据，它里面只有Mac Pro主机以及电源线一条，不带键盘、鼠标或触控板。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
3/43

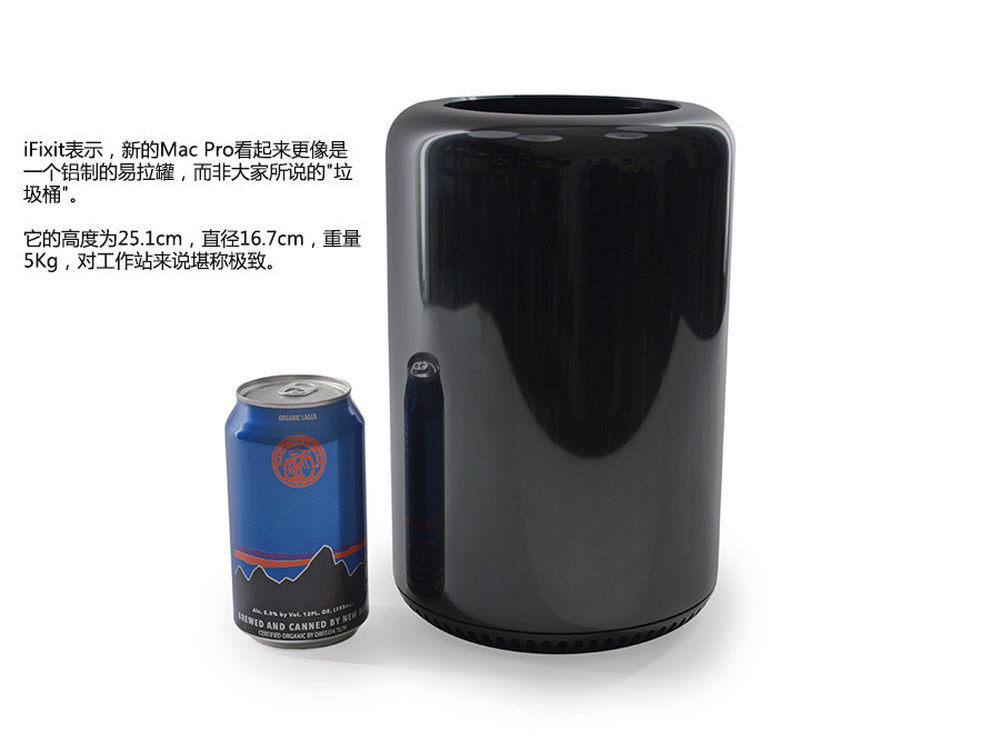

之前一直有网友调侃苹果Mac Pro像是一个垃圾箱，但iFixit给出了更加确切的描述：这分明是个大号的易拉罐！
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
4/43

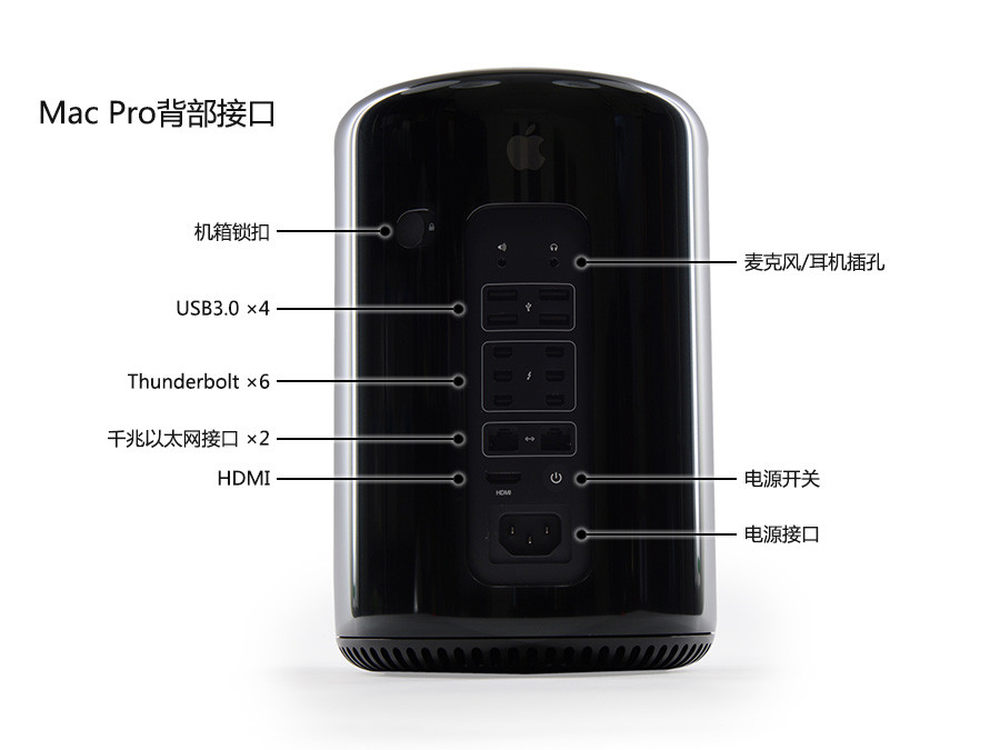

苹果Mac Pro的机身背面接口，其接口Logo、边框线条都是带有背光的，增添科技感。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
5/43

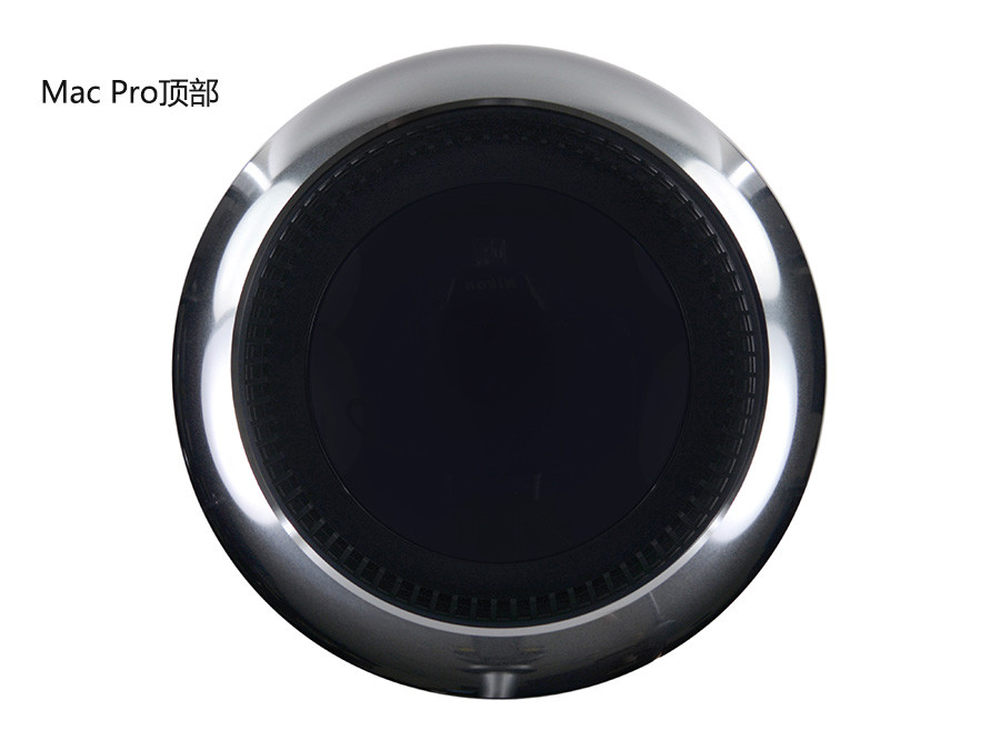

苹果Mac Pro采用圆柱形的造型风格，顶部为一个尺寸非常大的排风扇，也是整个工作站唯一的风扇。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
6/43
通过扳动机箱后面的锁扣开关，即可取下Mac Pro的一体式金属外罩，并露出里面的内芯。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
7/43

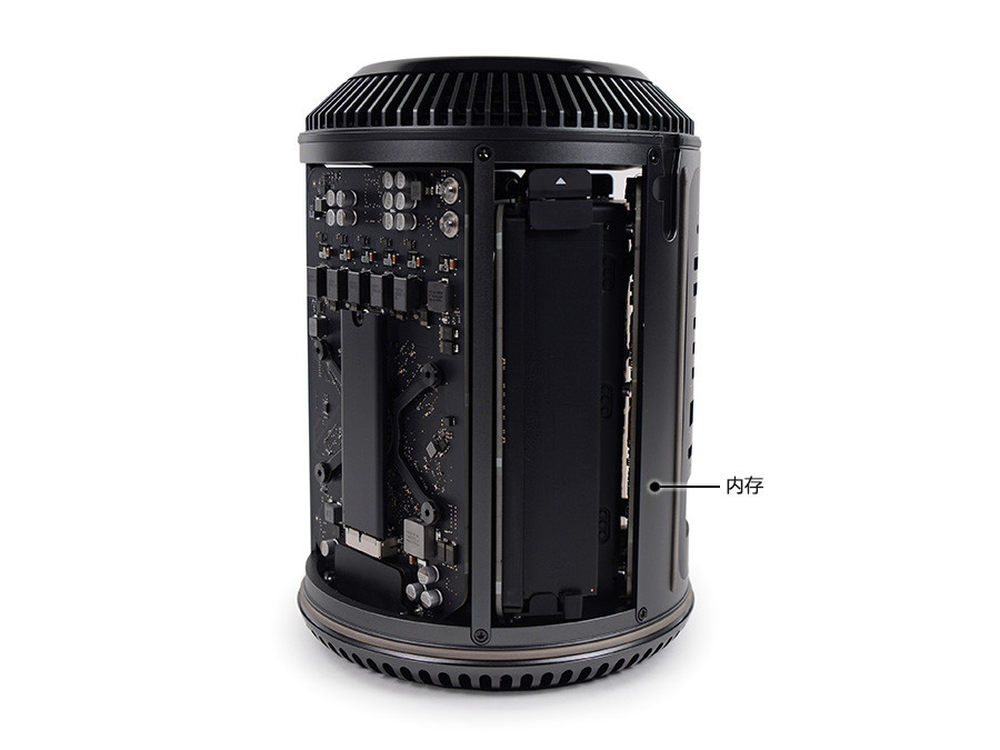

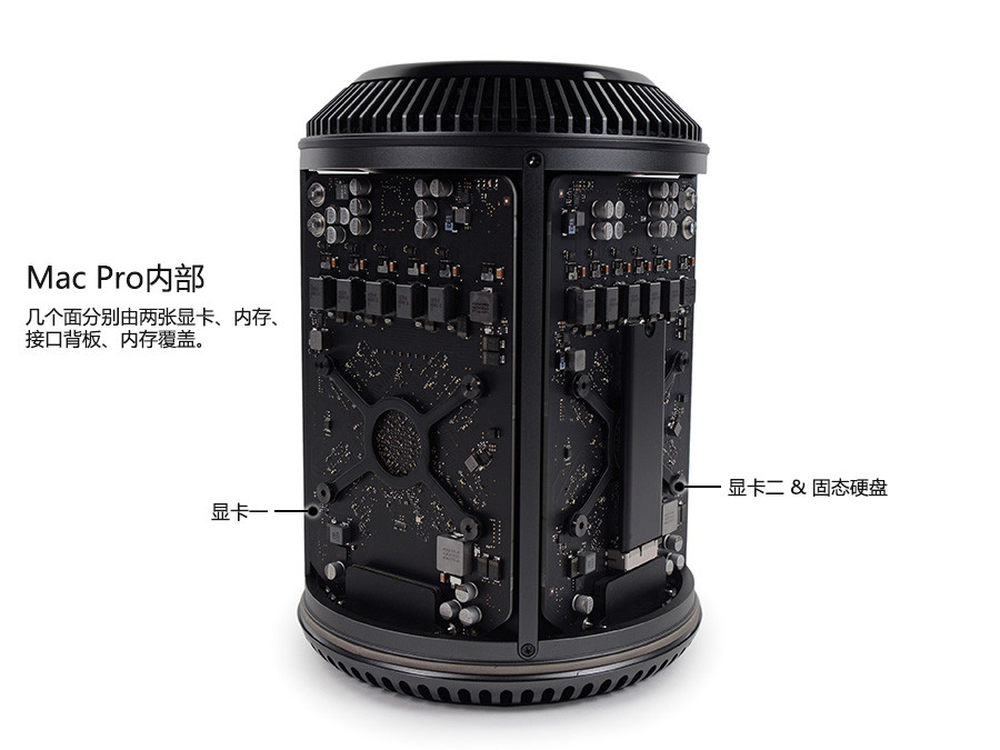

苹果Mac Pro内部最外侧为两张显卡、内存、I/O接口背板、内存。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
8/43
再一次转到Mac Pro的后面接口。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
9/43

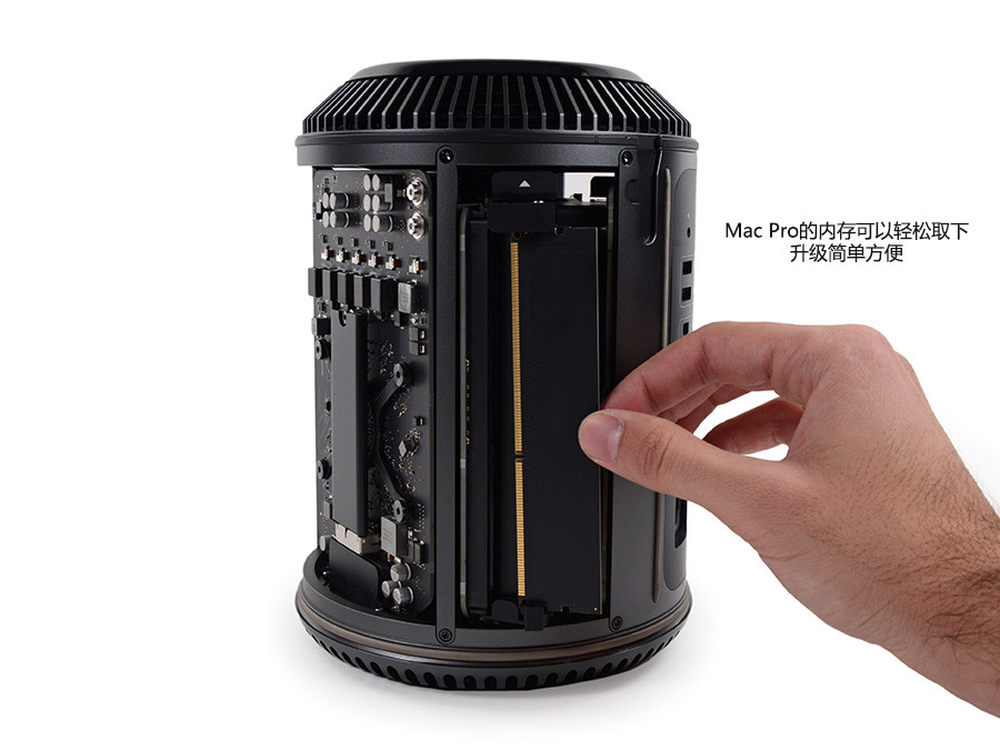

由于使用了LGA2011家族的处理器，因此新款Mac Pro是支持四通道内存的。该机提供四根内存插槽，低配版配备三根内存，总容量12GB，最大可支持64GB。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
10/43

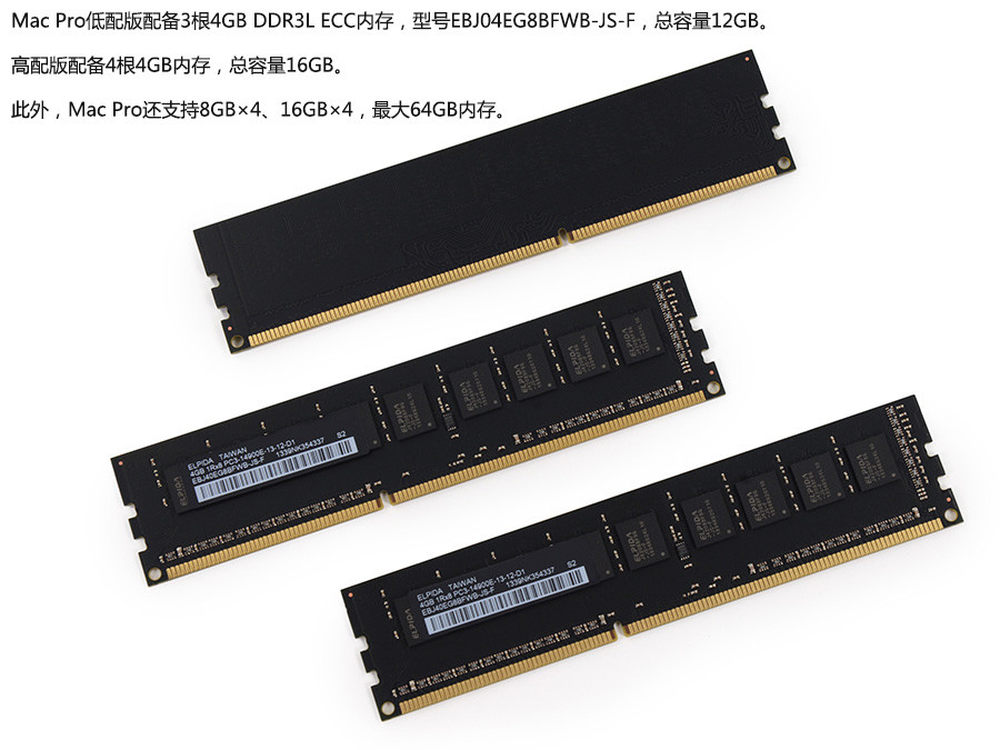

Mac Pro低配版配备的三根4GB DDR3L ECC内存。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
11/43

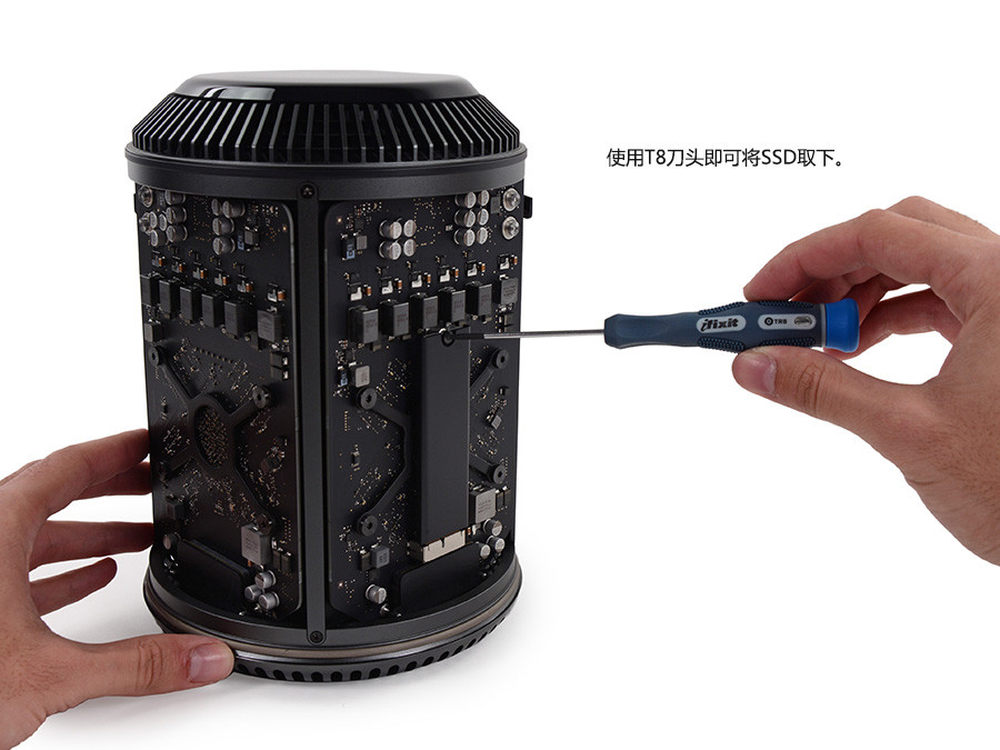

苹果全新Mac Pro仅仅内置了一个PCI-E接口的固体硬盘，位于右侧显卡的外围。如果您需要更大的存储空间，请通过Thunderbolt或USB3.0接口扩展外置存储设备。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
12/43

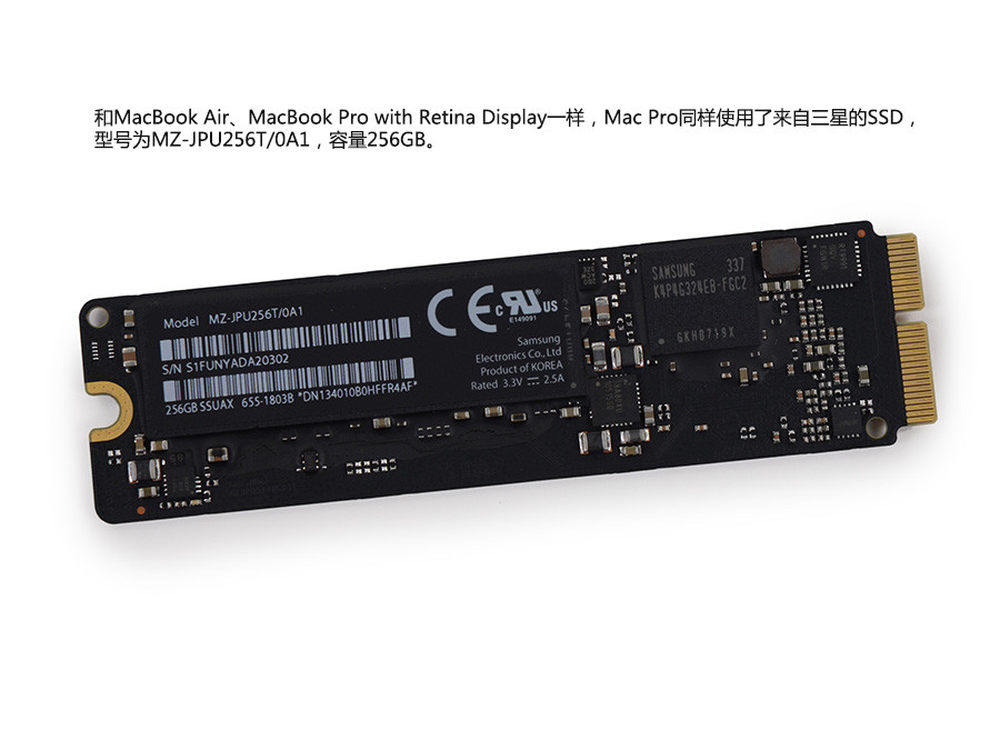

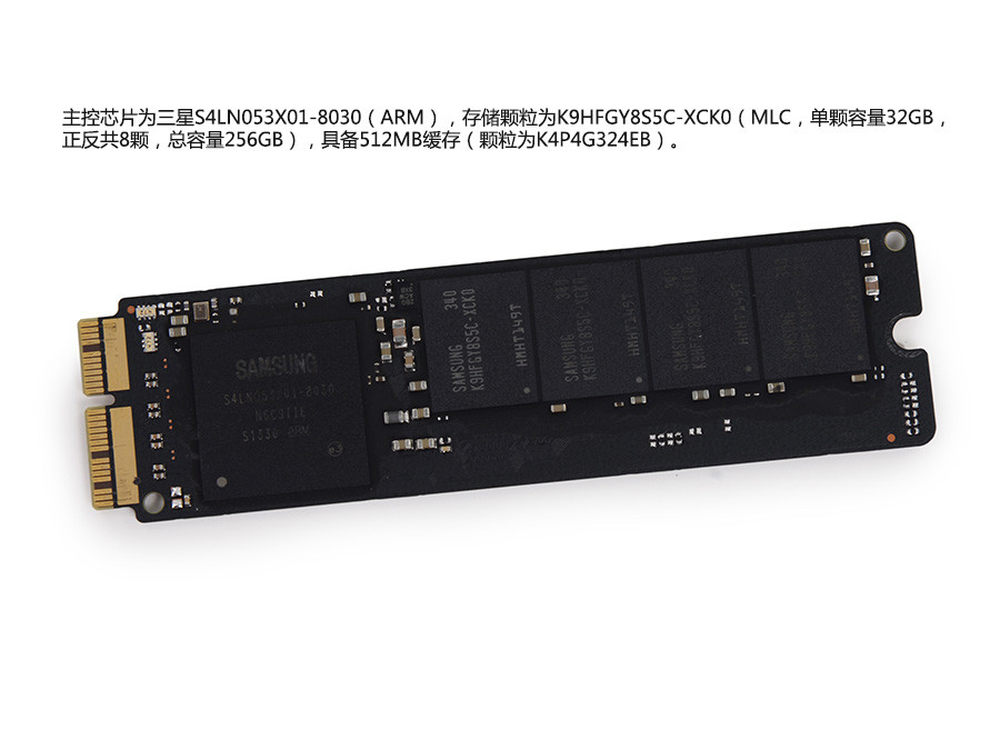

此次低配版的Mac Pro也使用了三星的固态硬盘，从品质与性能来说，还是完全可以信赖的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
13/43
固态硬盘的另一面。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
14/43

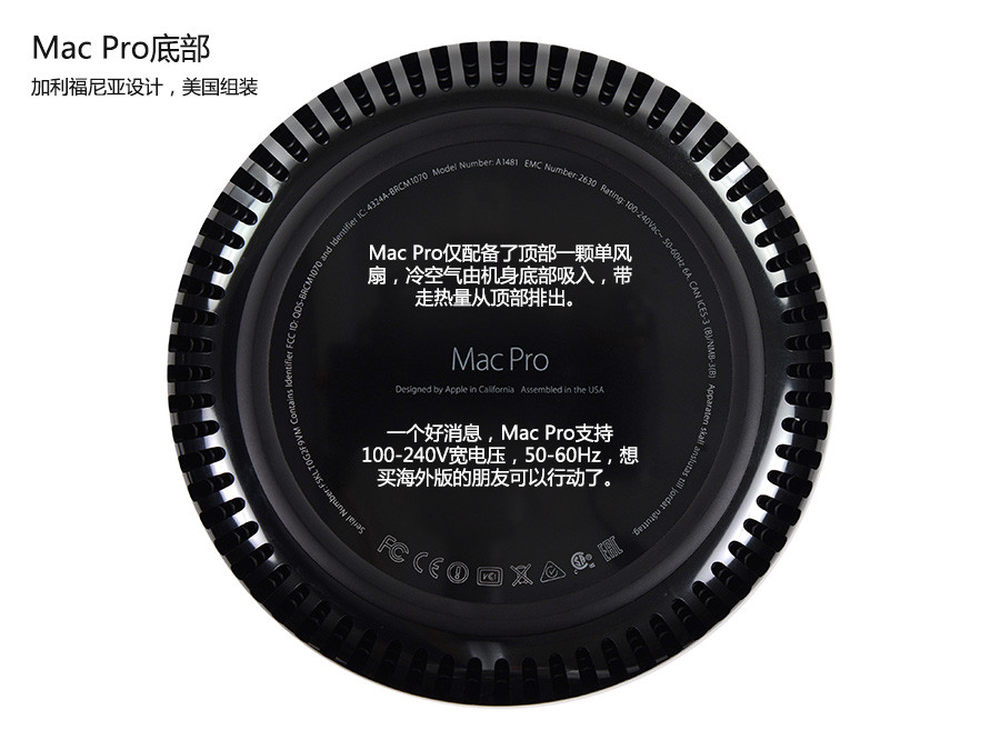

苹果Mac Pro的机身底部，带有一圈进气窗，冷空气由此进入，带走热量从顶部排出，符合热空气自然上升的原理。此外，该机支持100-240V宽电压，因此美版在国内是可以使用的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
15/43

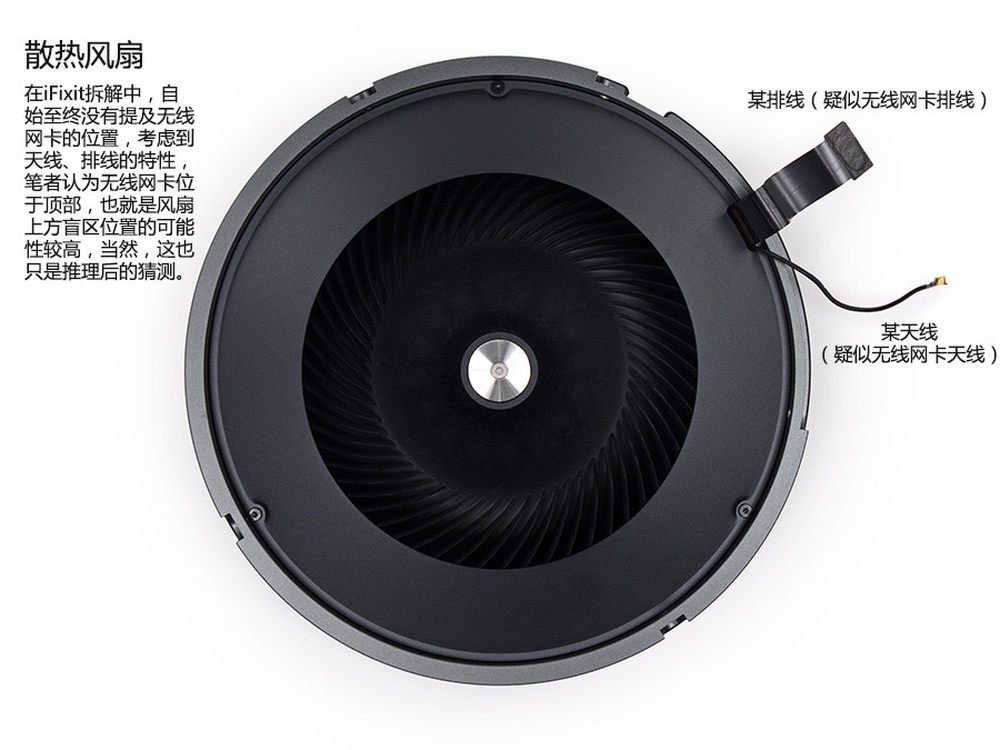

取下Mac Pro顶部的散热风扇。不知道您注意了没有，这颗风扇不仅直径大，厚度也是非常可观，并且这排线以及天线有些特殊……
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
16/43
Mac Pro唯一的散热风扇。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
17/43

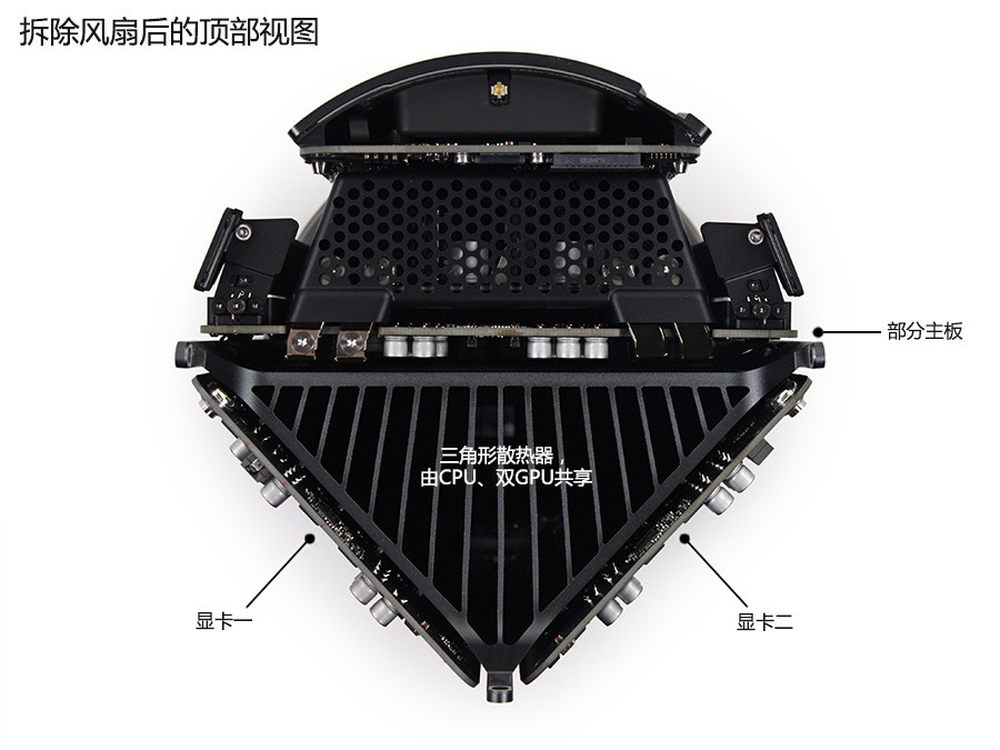

拆除风扇的顶部视图，可以看到一个等腰三角形的散热器。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
18/43

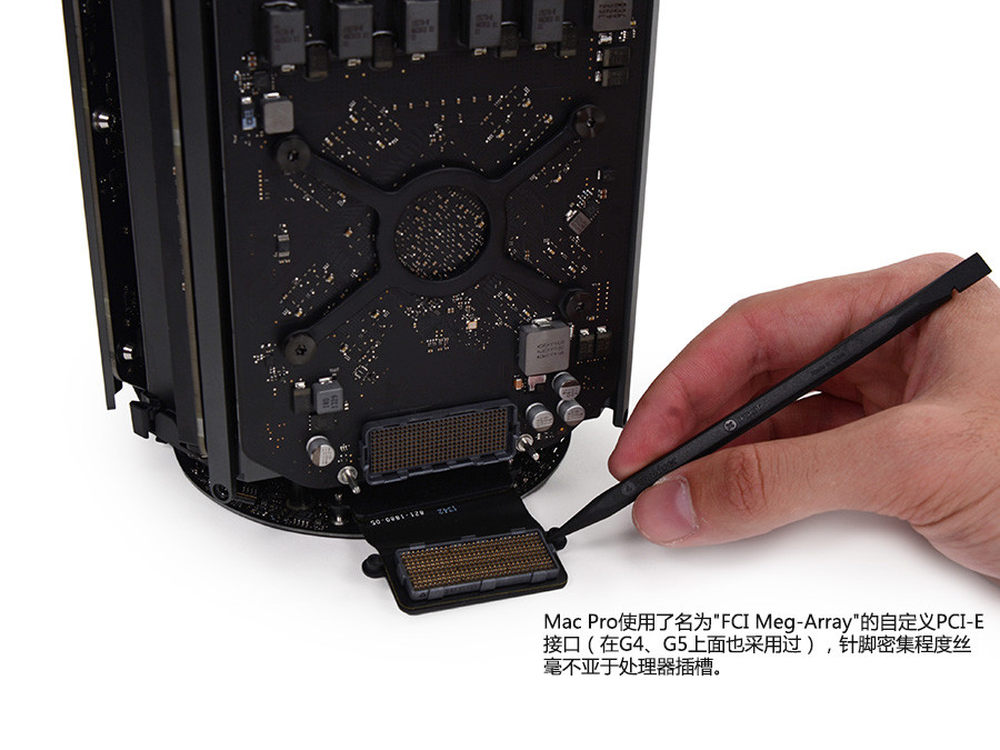

为了让显卡立起来，节省空间，苹果使用了一种自定义的PCI-E接口连接显卡，并兼供电功能。看看这密密麻麻的针脚，真多！
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
19/43

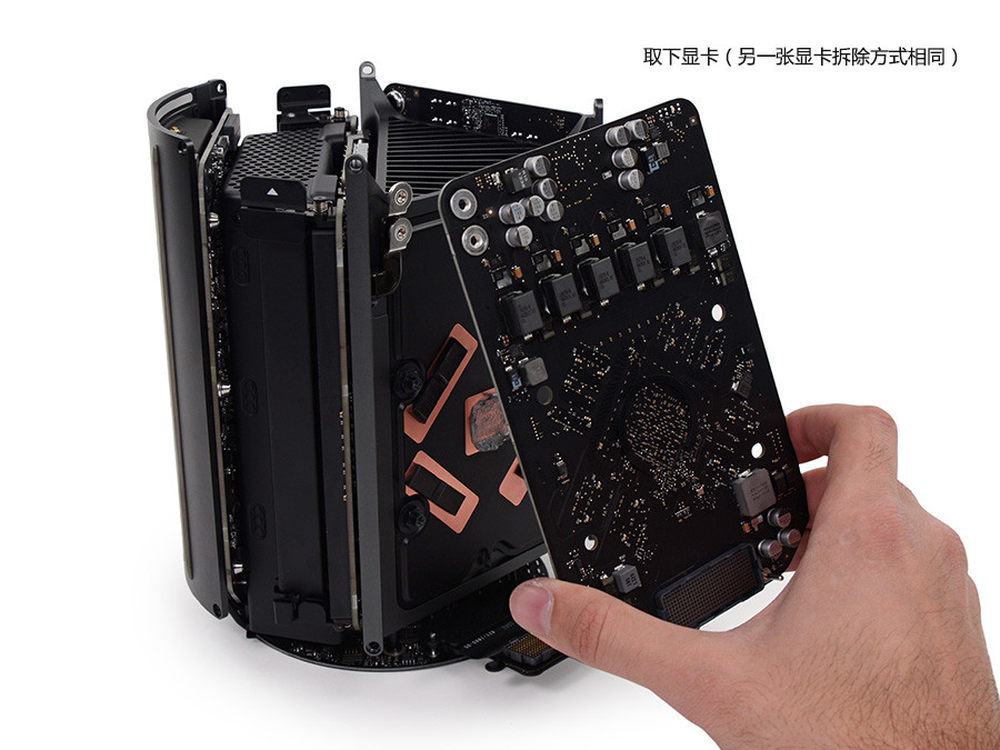

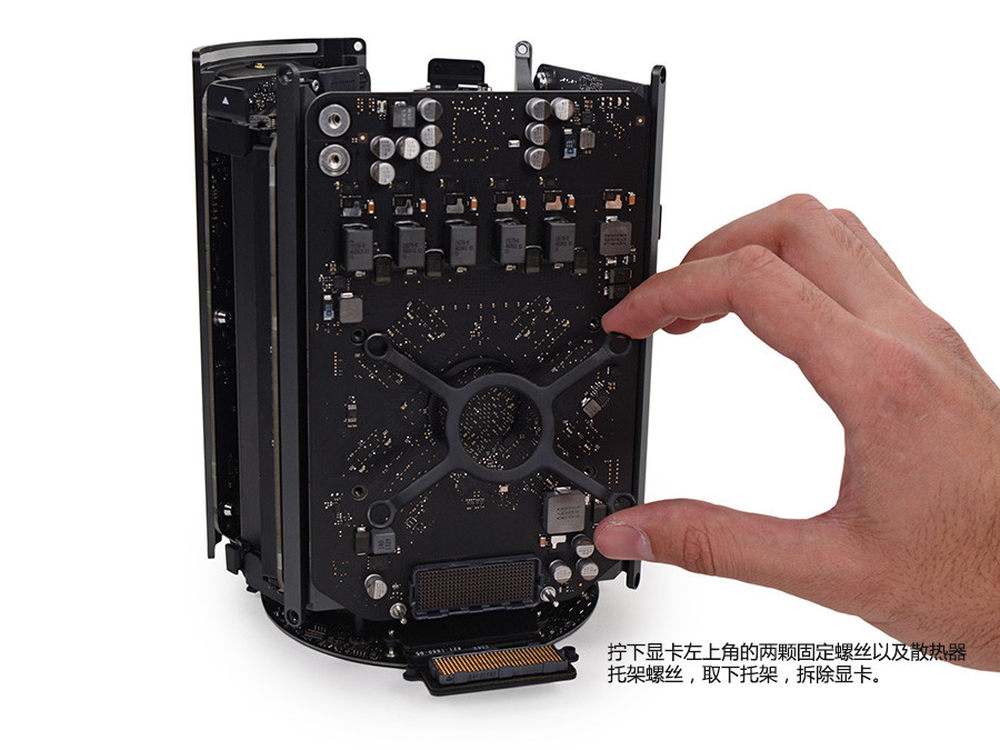

取下固定显卡的螺丝以及散热支架，可以取下显卡部分。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
20/43
显卡被非常顺利的取下来了。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
21/43

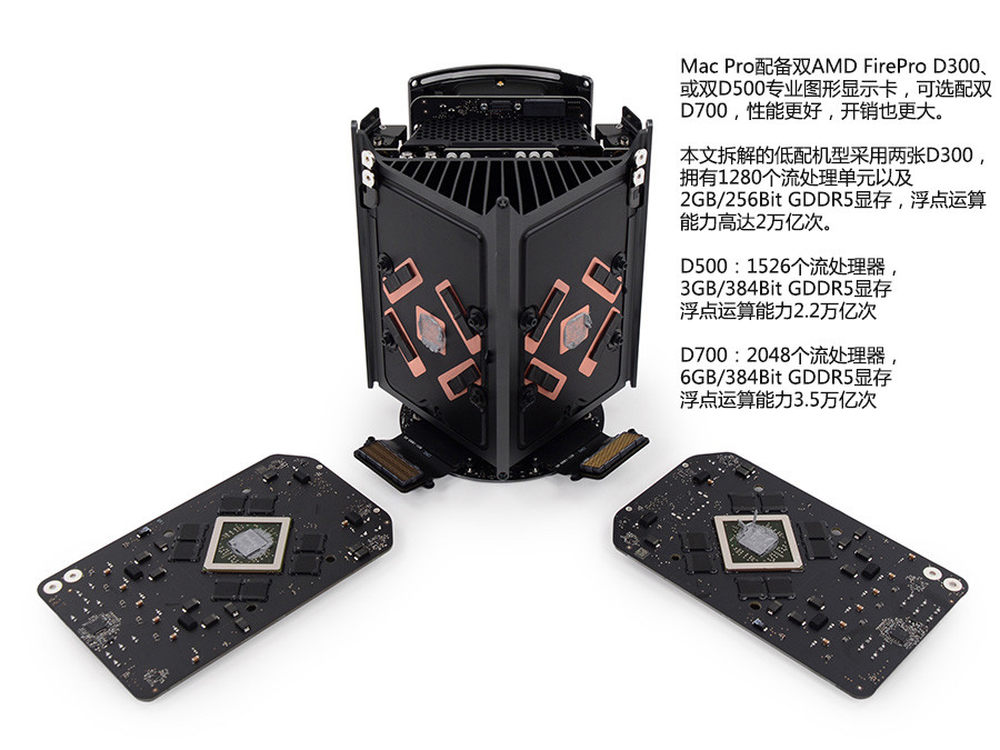

苹果Mac Pro提供三种规格的显卡，分别为D300、D500以及D700，对应消费级的话就是HD 7870以上级别了，因此就规格来说还是相当霸道的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
22/43
AMD FirePro D300板载芯片展示。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
23/43

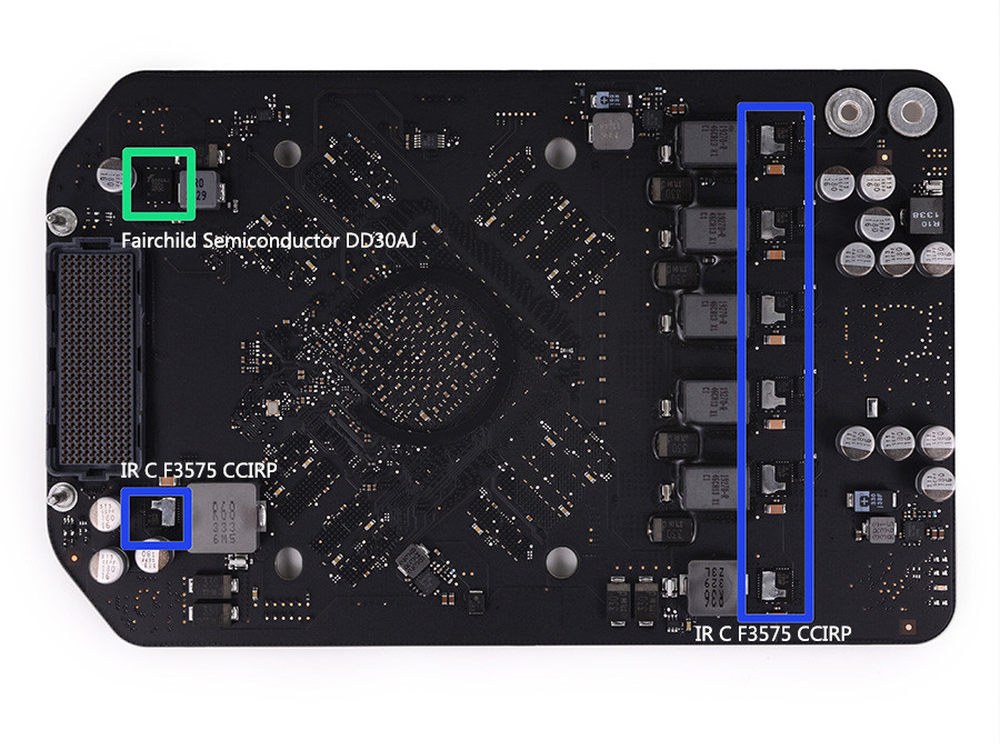

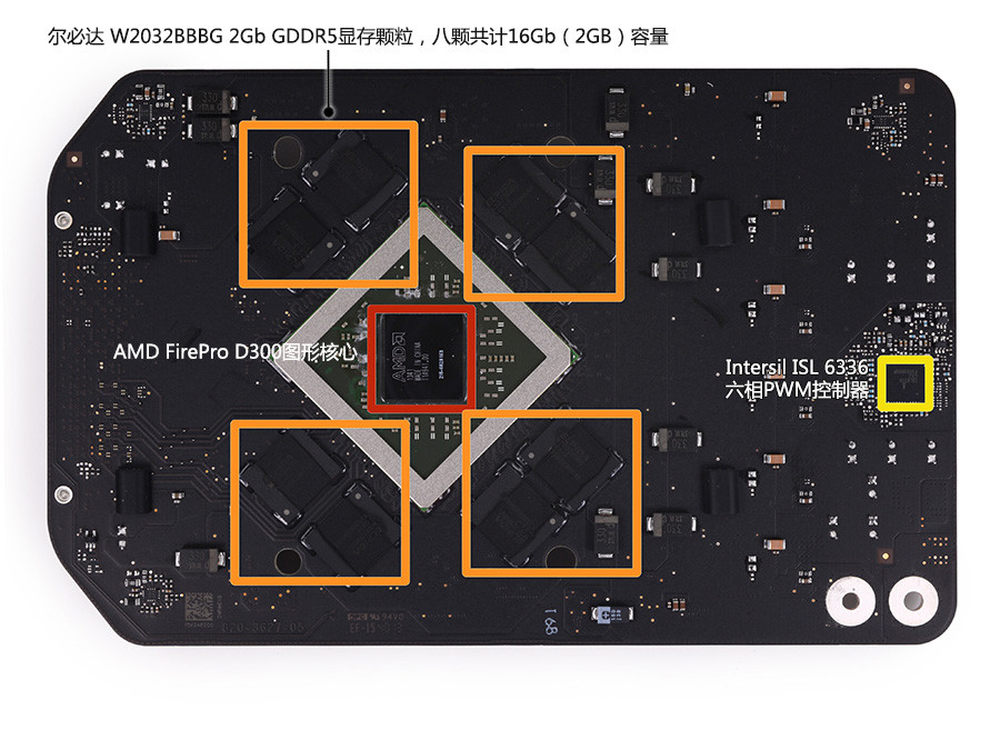

AMD FirePro D300显卡另一面展示，看看这供电单元，还是比较扎实的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
24/43

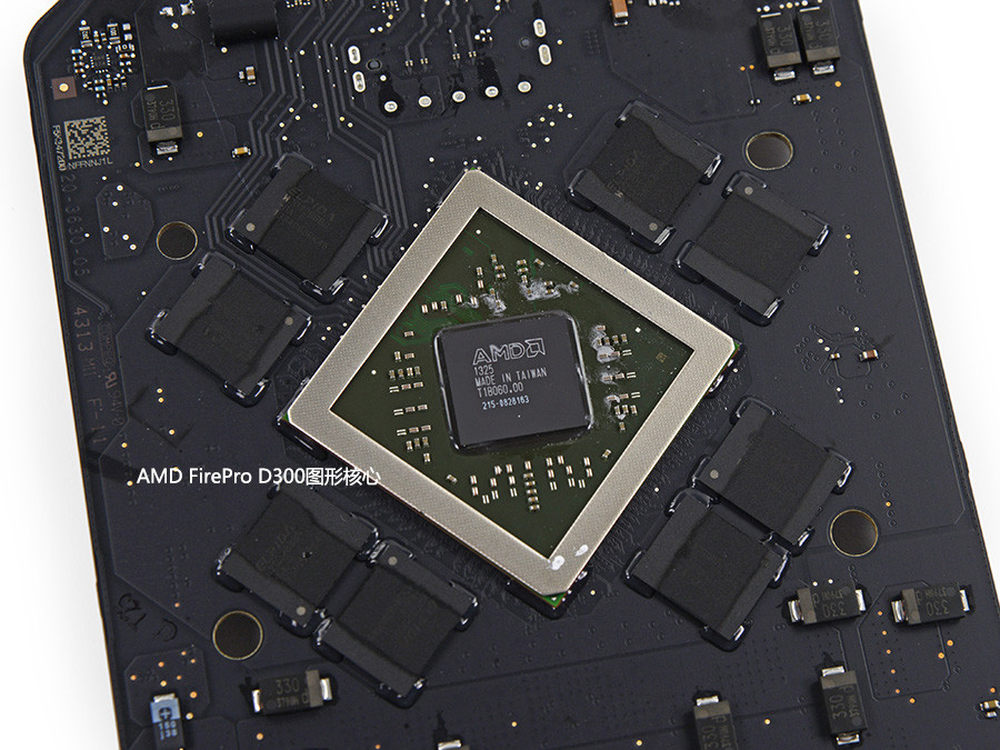

AMD FirePro D300的显示核心。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
25/43

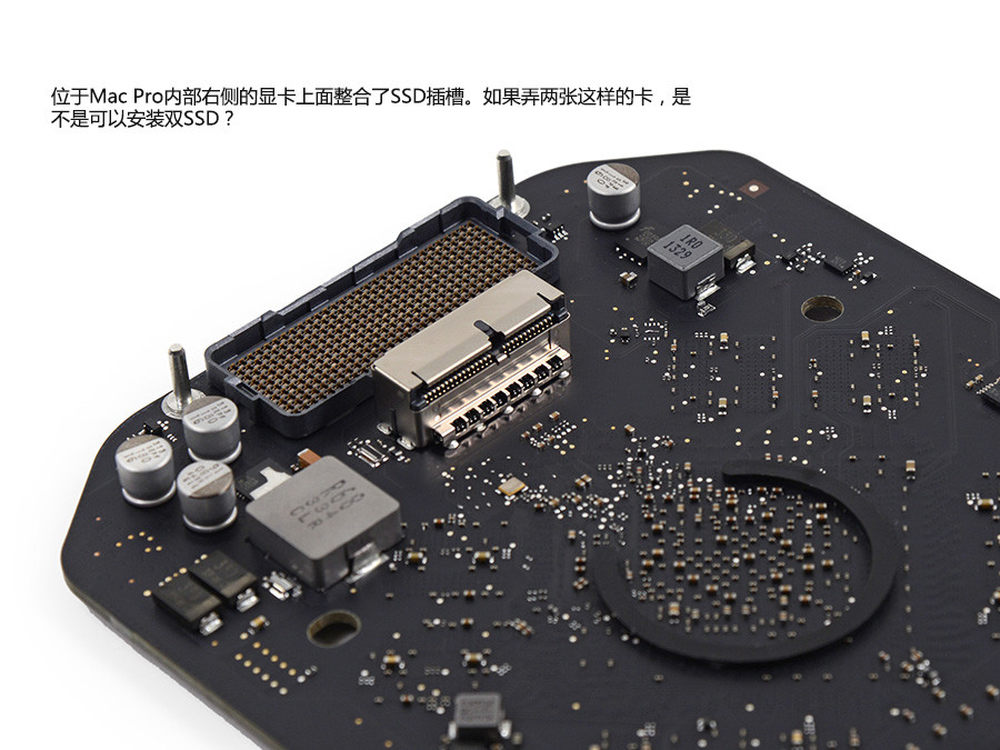

不知为何，苹果仅仅在右侧的显卡上面集成了SSD插槽，而另一张显卡则没有。求解！
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
26/43

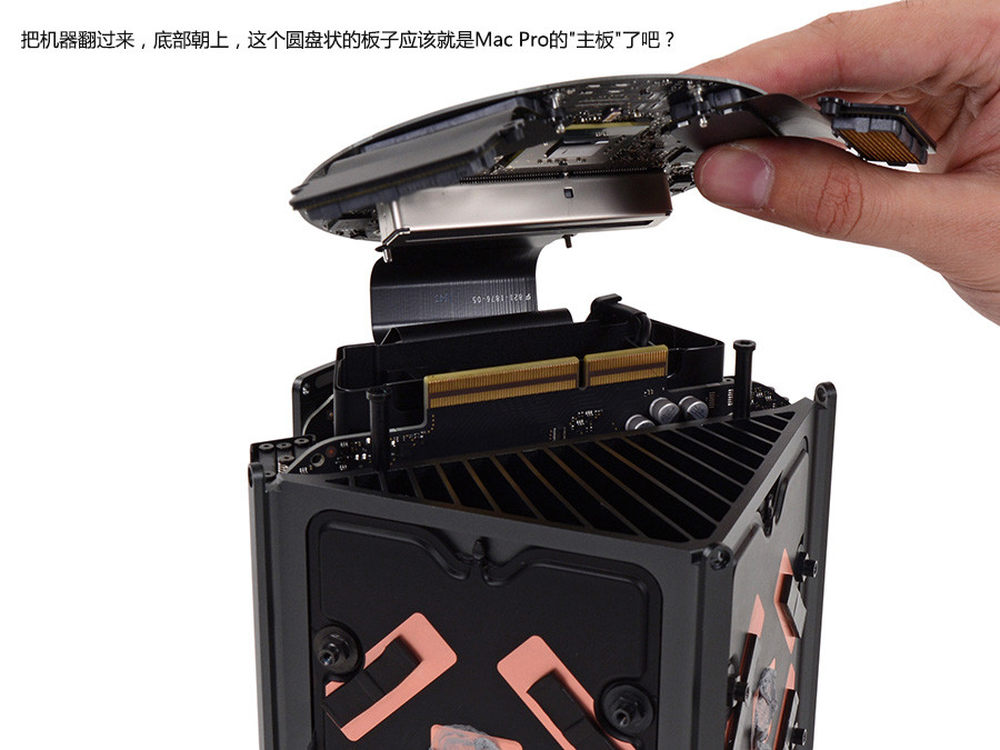

取下苹果Mac Pro底部的圆形不完整主板。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
27/43

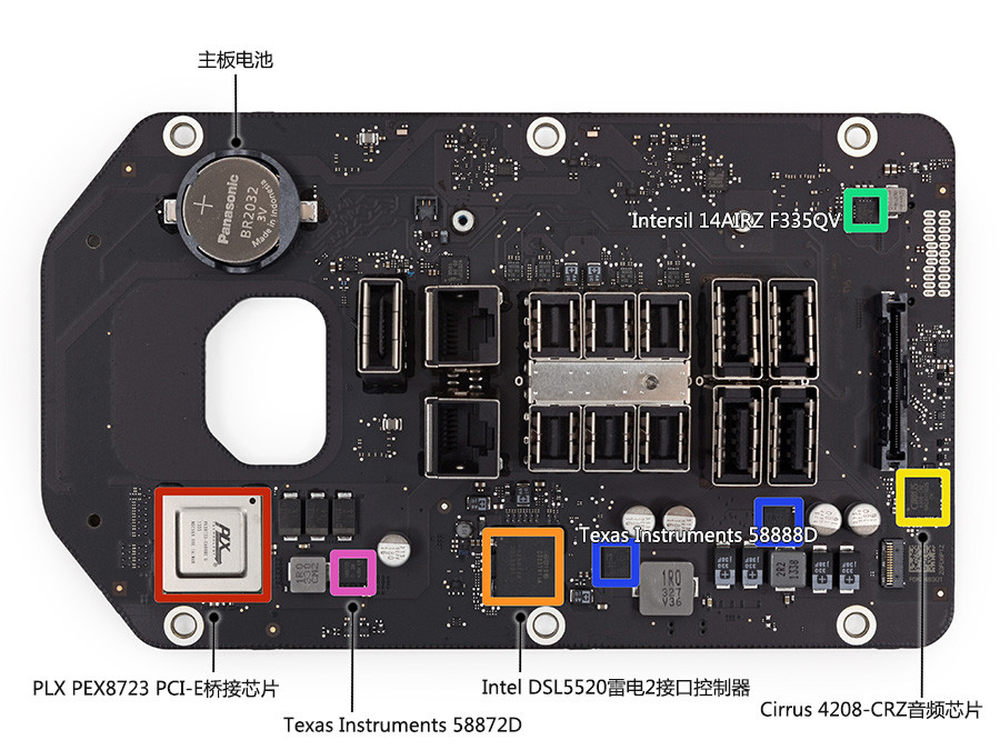

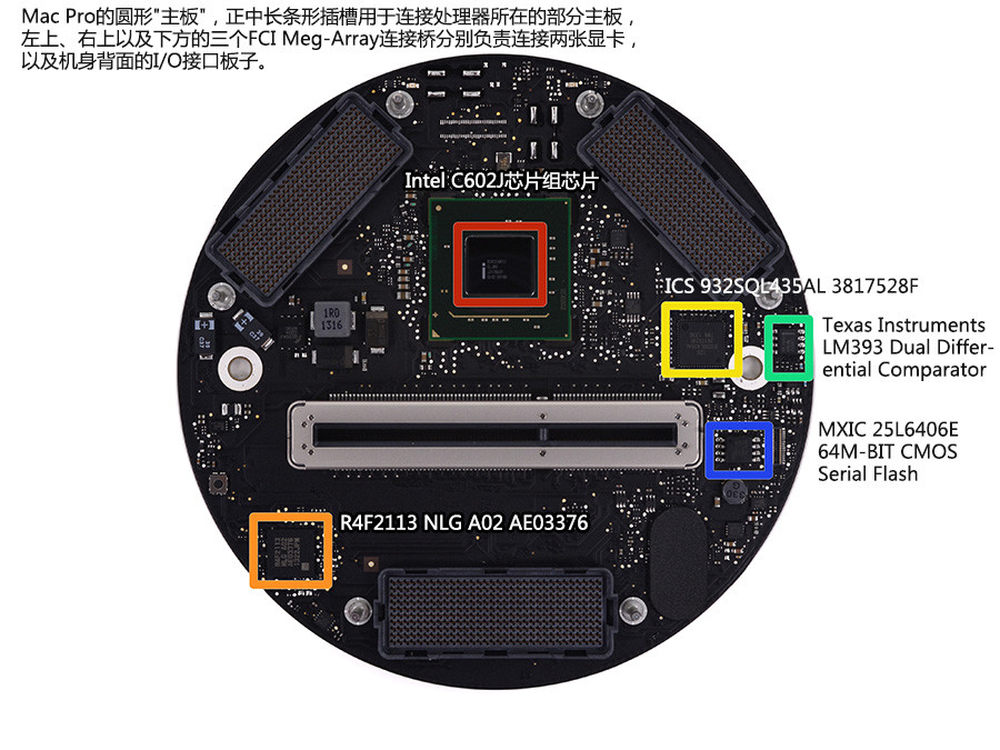

苹果Mac Pro主板一面的接口与芯片展示。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
28/43

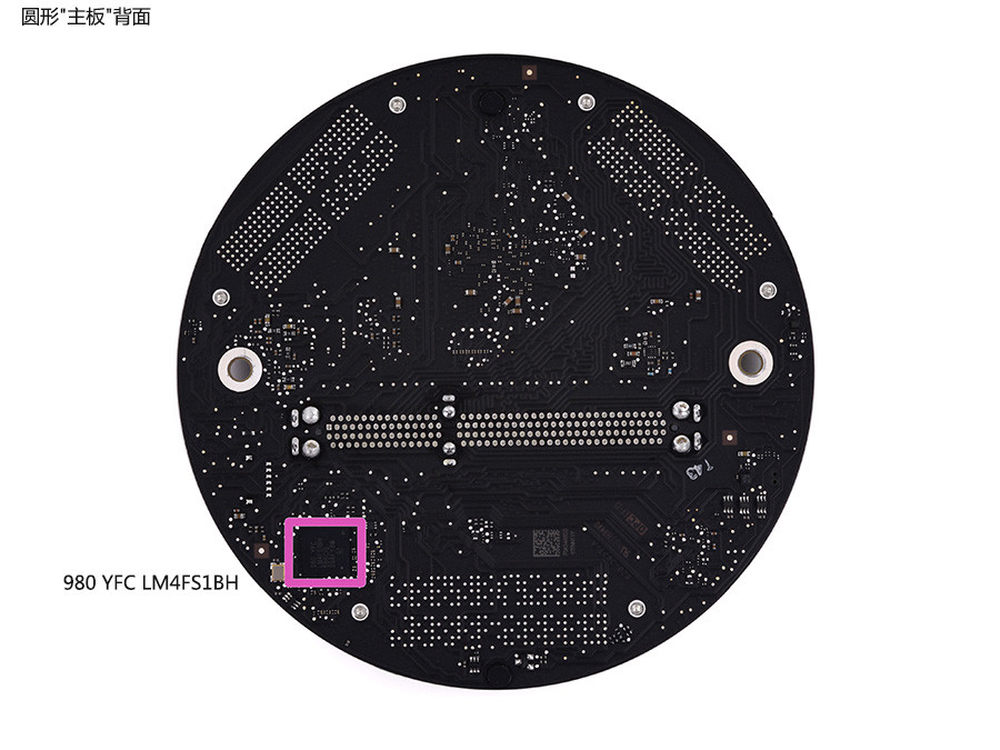

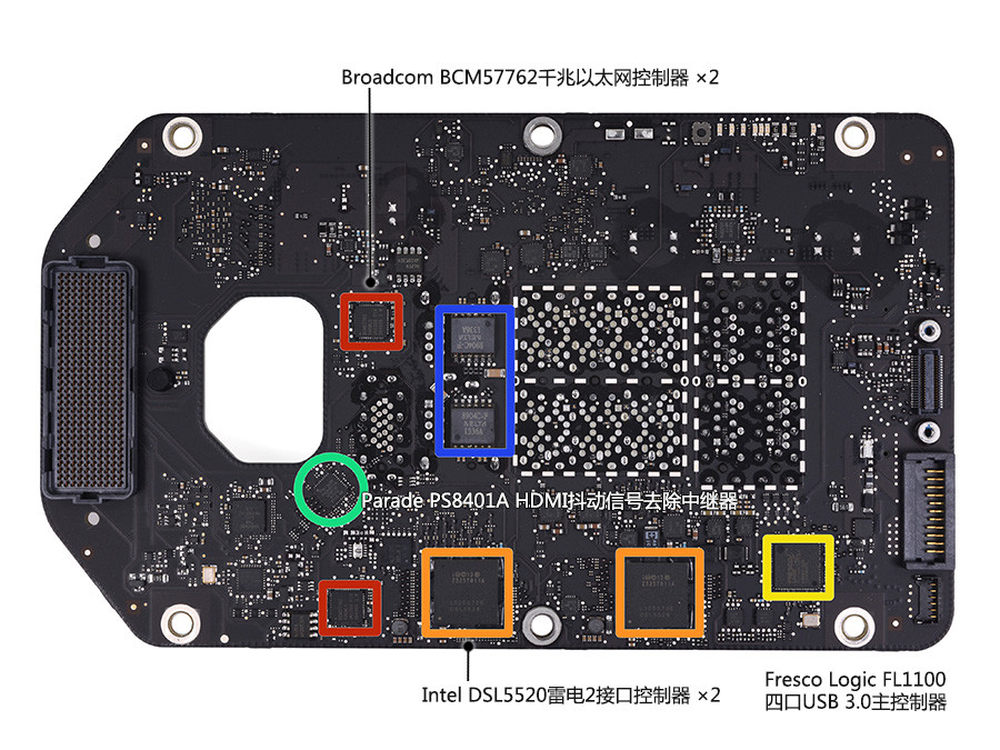

苹果Mac Pro主板另一面的芯片展示。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
29/43

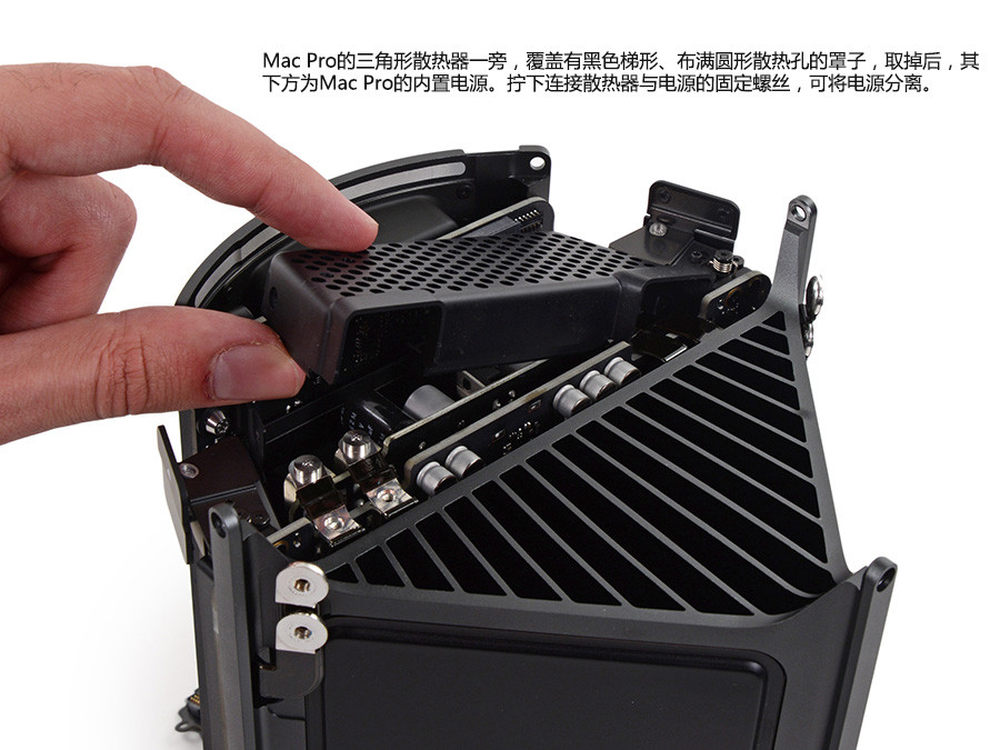

目光转移到Mac Pro还没拆解的剩余部分，其顶端有一个梯形带圆孔的黑色罩子，其下面就是电源了，进一步拆解之前，要把它拿下。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
30/43
分离Mac Pro的电源与主板，据说这一步比较棘手，但笔者倒是不觉得……
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
31/43

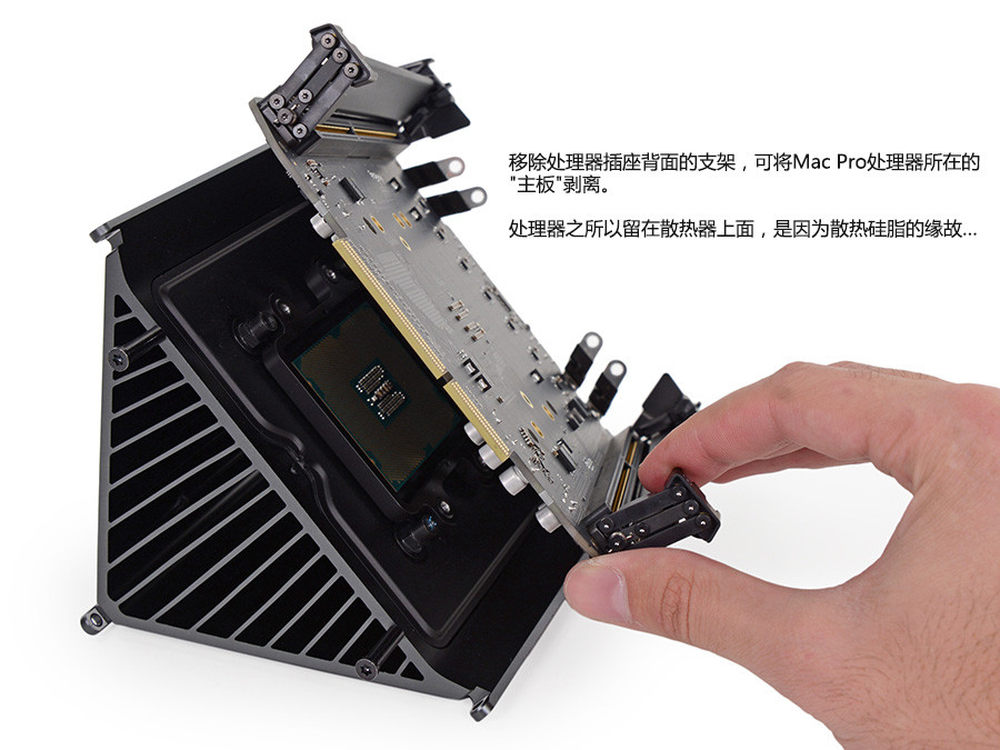

取下Mac Pro的处理器所在主板，可以看到处理器被散热硅脂粘在了散热器上面。这样的设计对于散热器与主板之间缝隙的把控要求还是相当精密严苛的，可见苹果在这方面的严谨态度。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
32/43
LGA2011接口的E5处理器。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
33/43

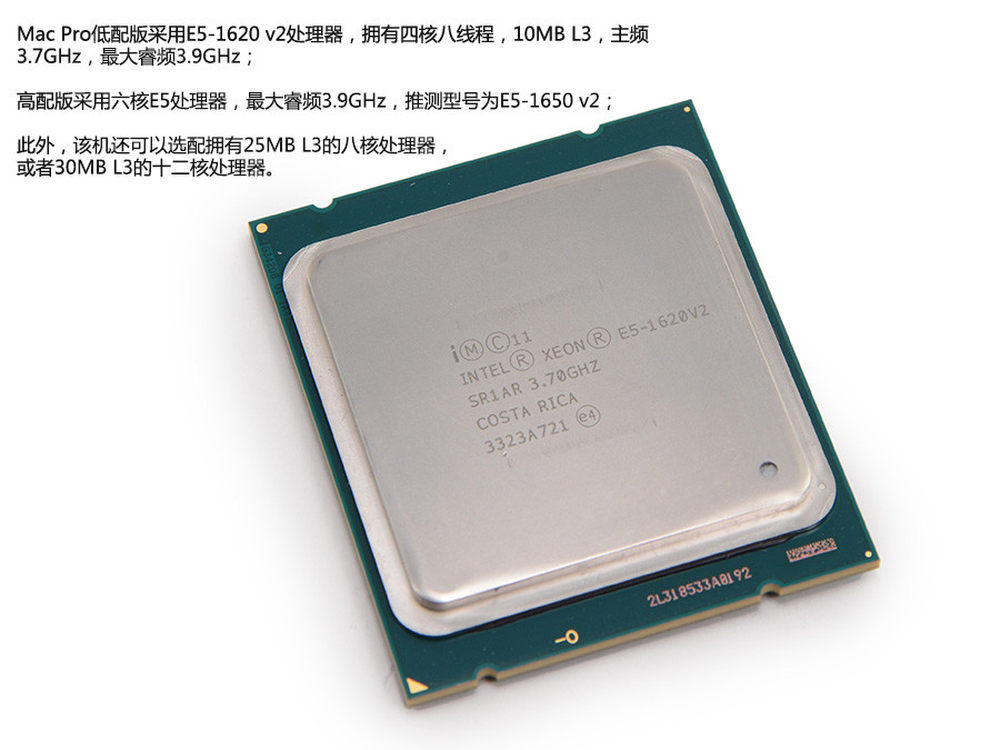

Mac Pro低配版本采用E5-1620 v2处理器，基于IVB-E架构，拥有四核八线程，规格相对一般。至于可选配的十二核心处理器，那自然会大不相同，价格也要贵出不少。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
34/43

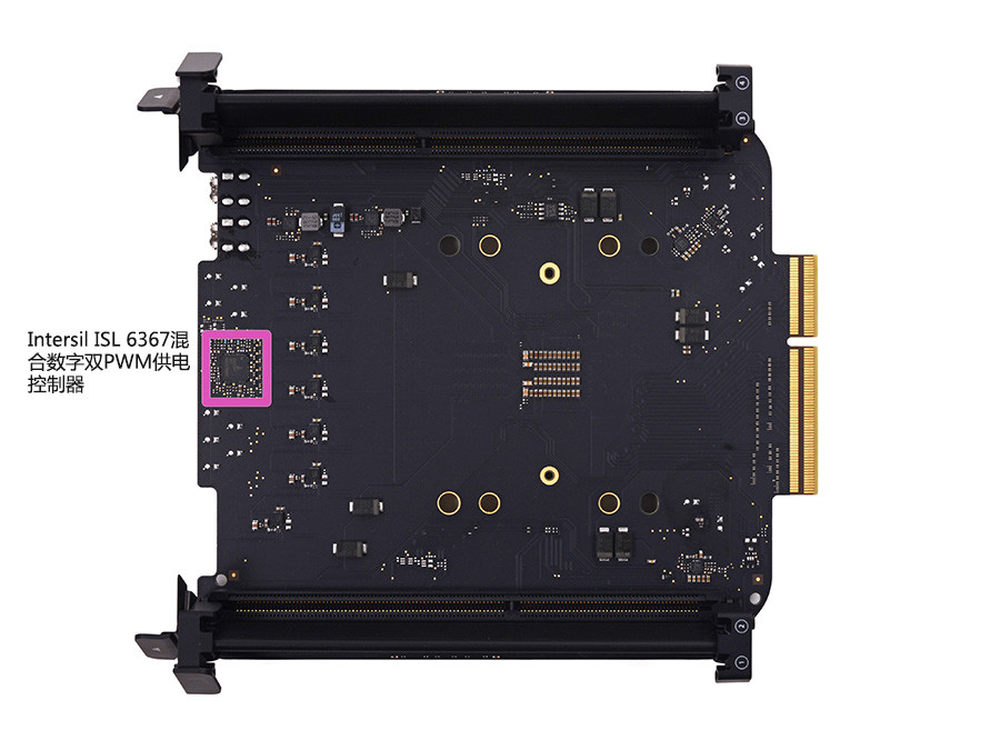

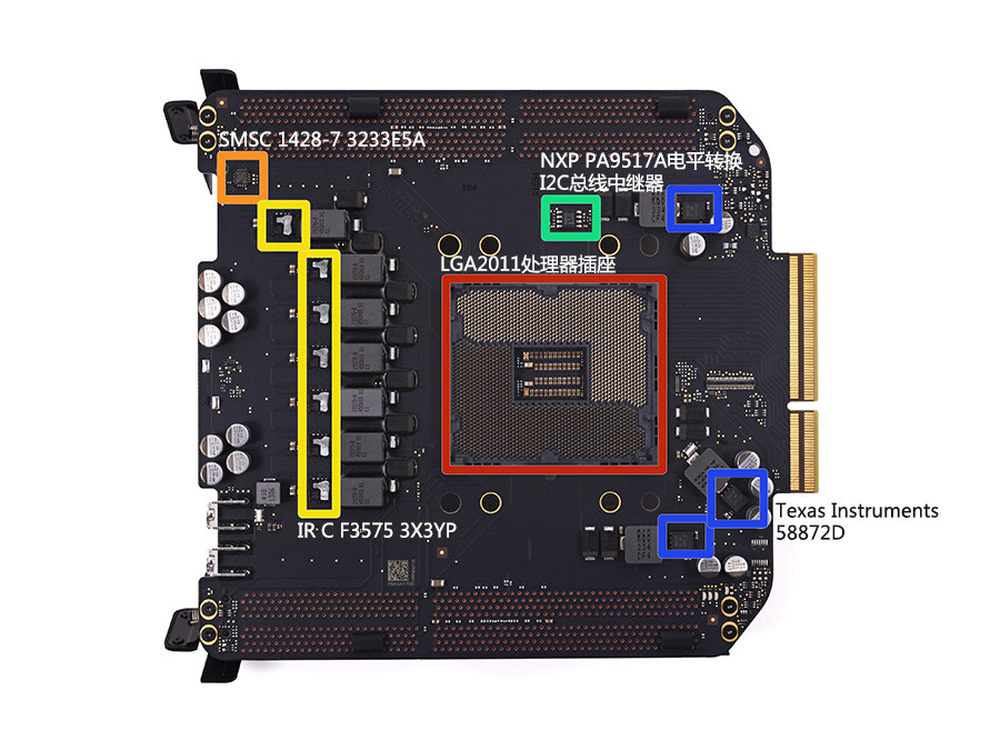

上图为处理器所处的半张主板，可以看到扎实的供电单元，最右侧的两排金手指是与芯片组所在主板连接的接口。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
35/43
处理器所在主板的另一面，没有过多好说的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
36/43

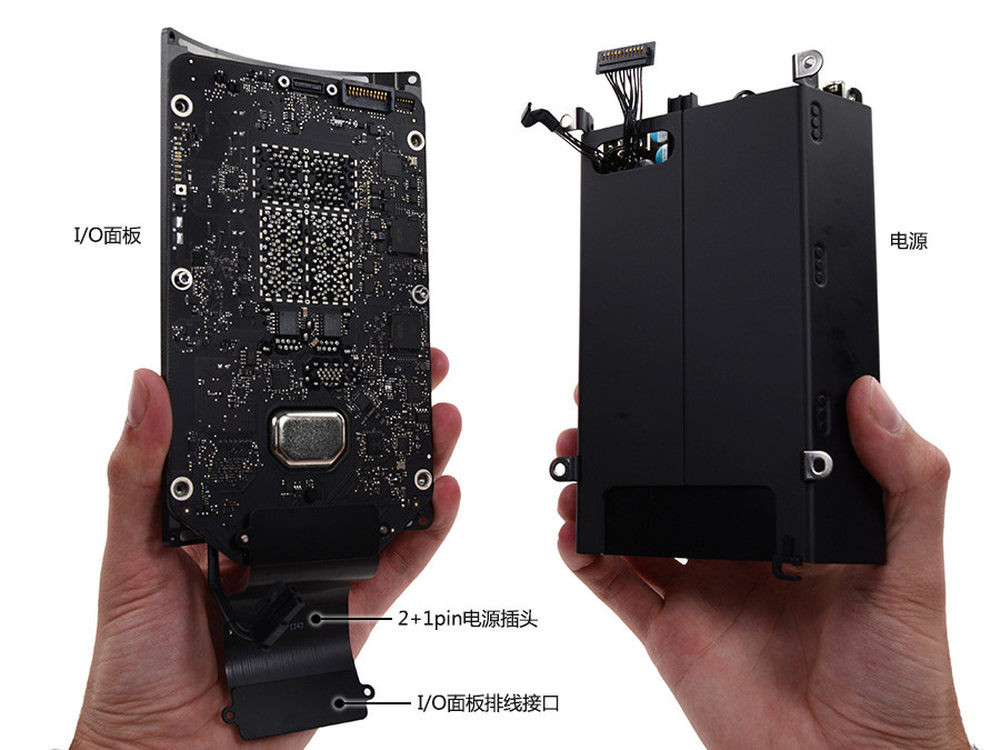

接下来分离该机的电源以及背部I/O接口板。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
37/43
Mac Pro的I/O接口芯片，该机提供了三颗雷电接口控制器，每一个控制器可控制两个雷电接口，总共六个，就扩展性而言还是潜力无限的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
38/43
I/O接口板的另一面，仍旧带有包括音频解码器在内的若干芯片。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
39/43

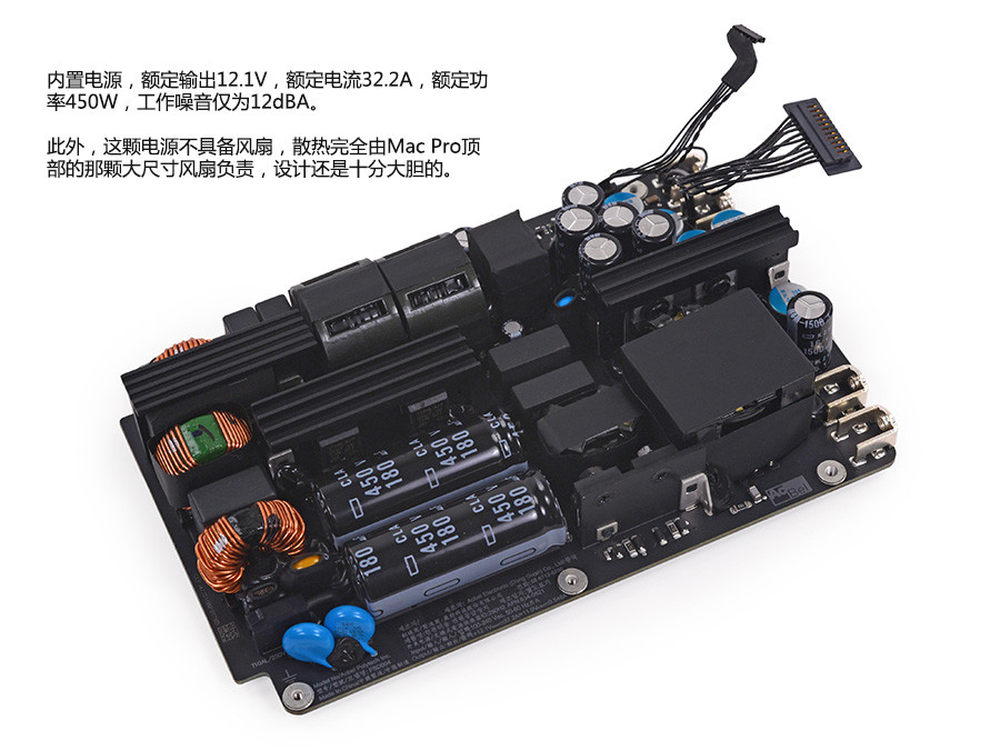

Mac Pro的电源部分，采用无风扇设计，12V输出，额定功率450W。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
40/43

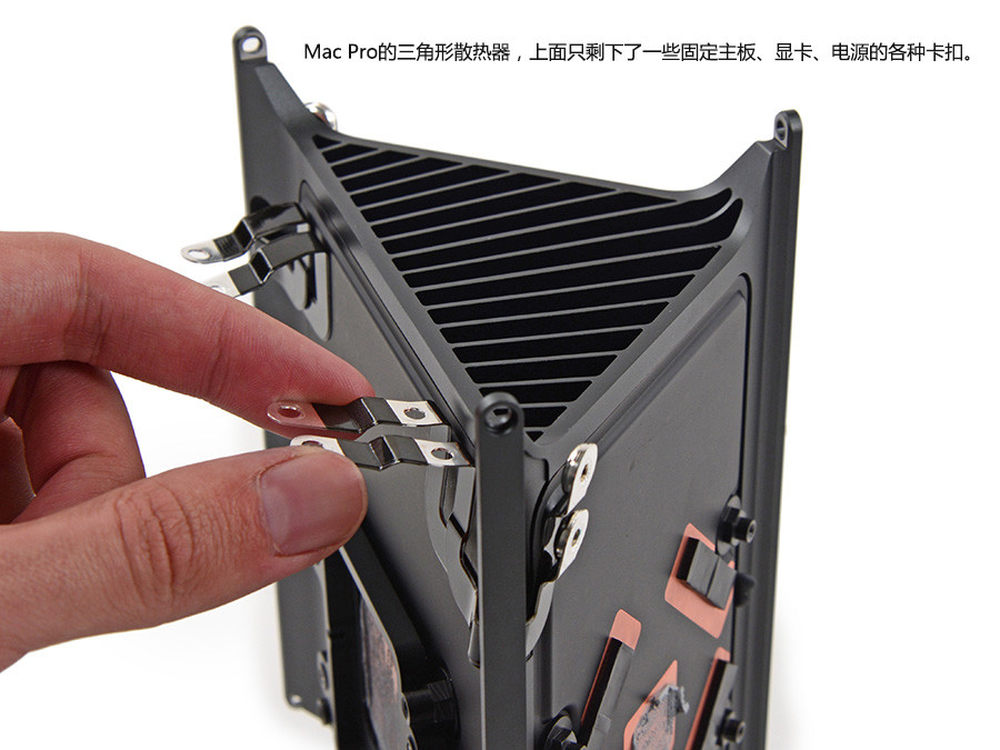

Mac Pro的三角形散热器，处理器、双显卡的散热都靠它了！
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
41/43

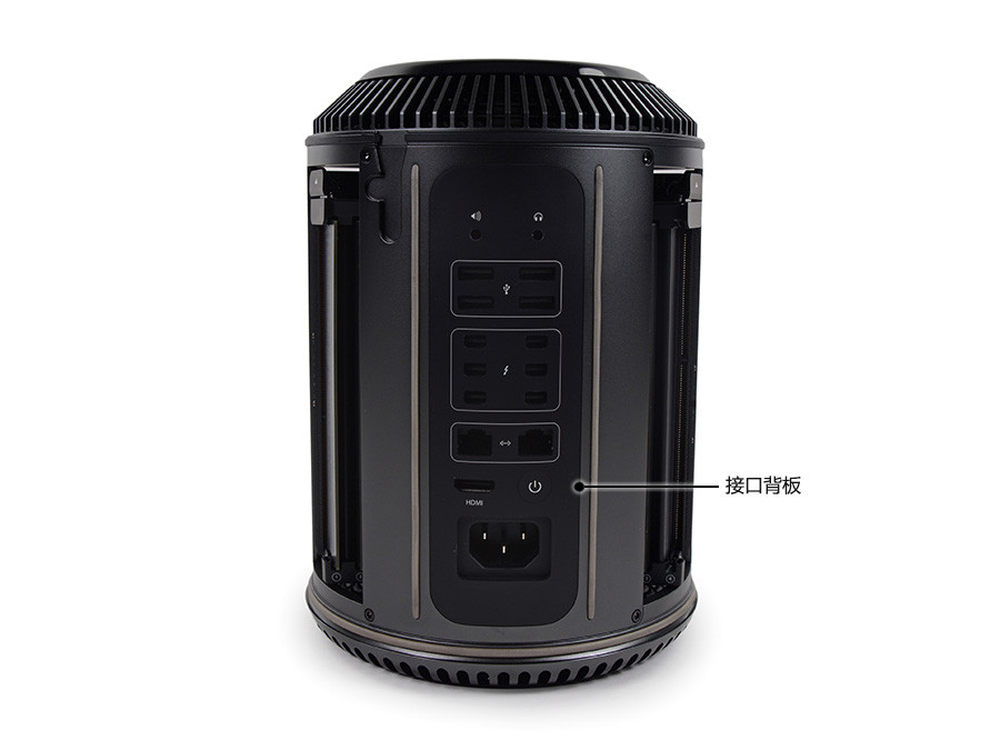

最后看一眼背部接口挡板。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
42/43

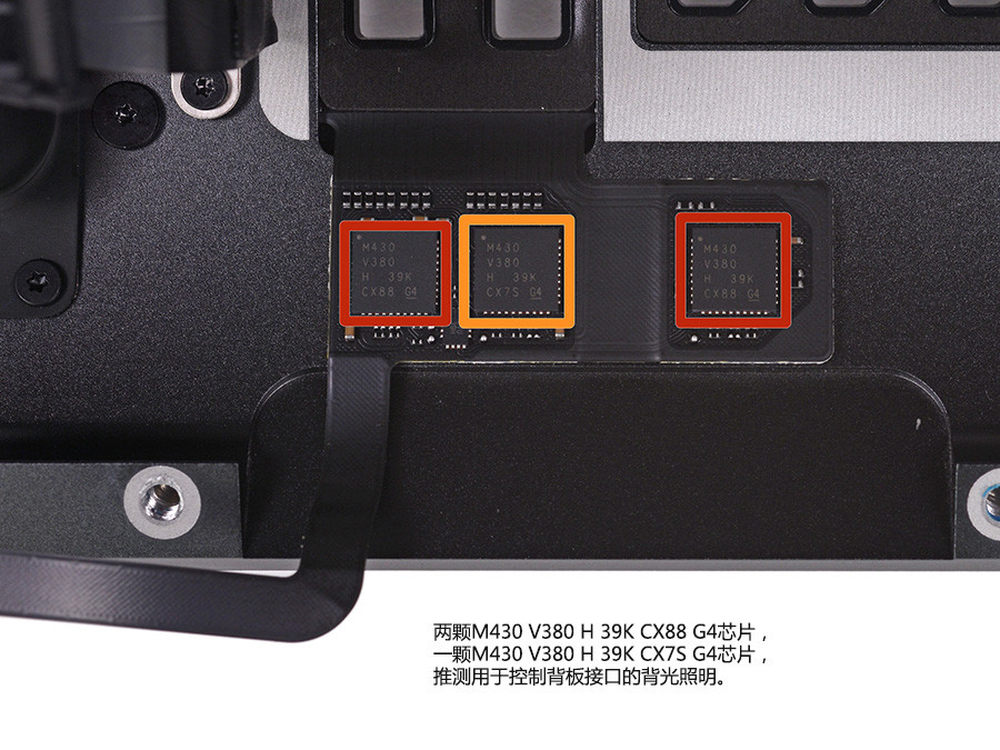

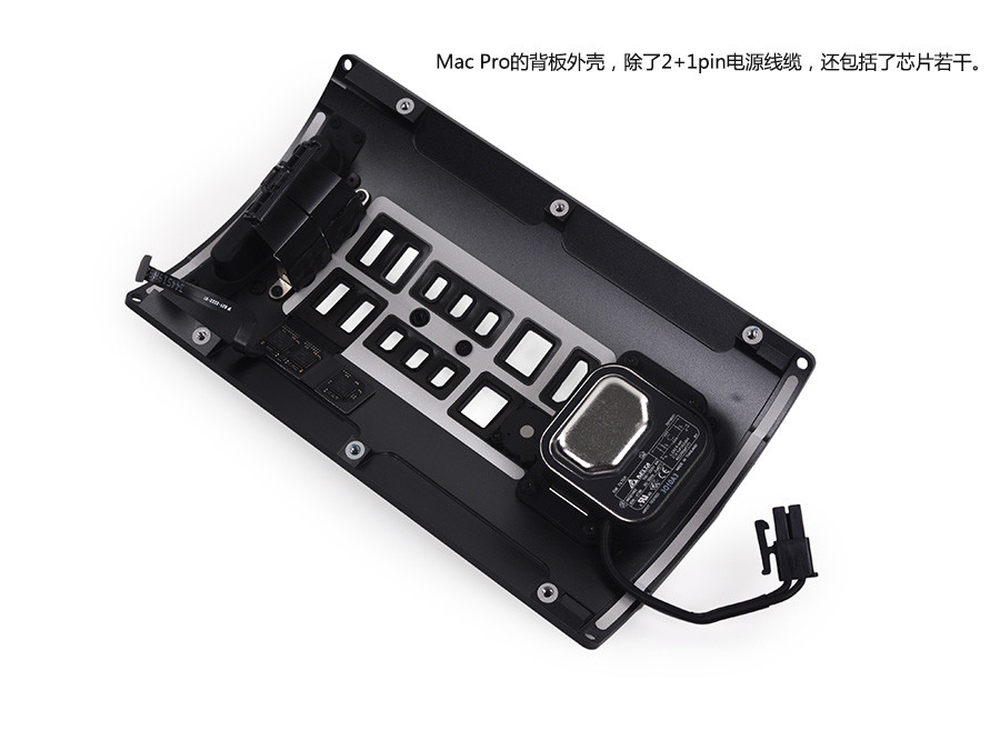

接口挡板上面同样带有若干芯片，推测是控制接口背光的。
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
43/43

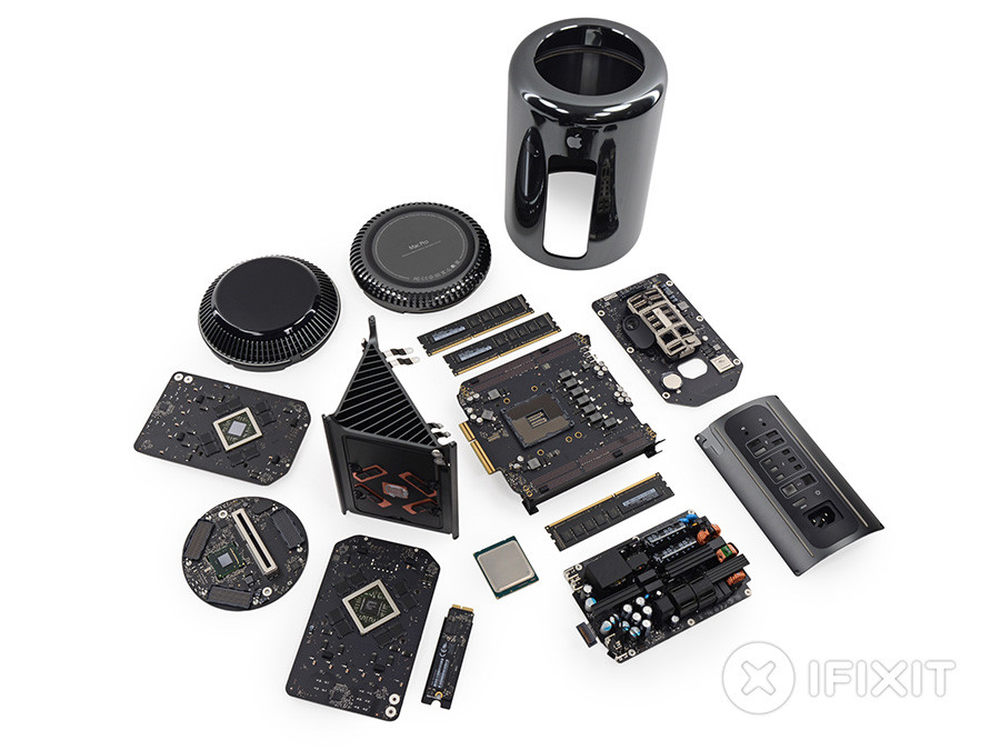

至此这台Mac Pro的详尽内部展示完毕，感谢您的再一次观看！
注：本文所有图片原图均来自iFixit网站，文字与标注为笔者后期加工。
相关链接：【iFixit官网】【购买iFixit拆机工具（海淘）】【购买iFixit拆机工具（淘宝）】【苹果官网购买链接】
