新年的礼物！最强水冷ITX小钢炮装机
1/20
泡泡网主板频道1月6日 于占地小、外形精致以及将所有的能量集中于一点，Mini-ITX平台近年来受到很多玩家的喜爱，众多发烧友玩家也是将目光转移到了ITX平台上面。性能强大的ITX平台被网友戏称为小钢炮，经过众多板卡厂商的努力让ITX平台变的更强，可玩性更高！今天笔者给大家带来基于微星Z87I Gaming AC主板和微星N760 ITX显卡的装机实战，下面我们一起看看这款小钢炮是怎样炼成的吧。
2/20

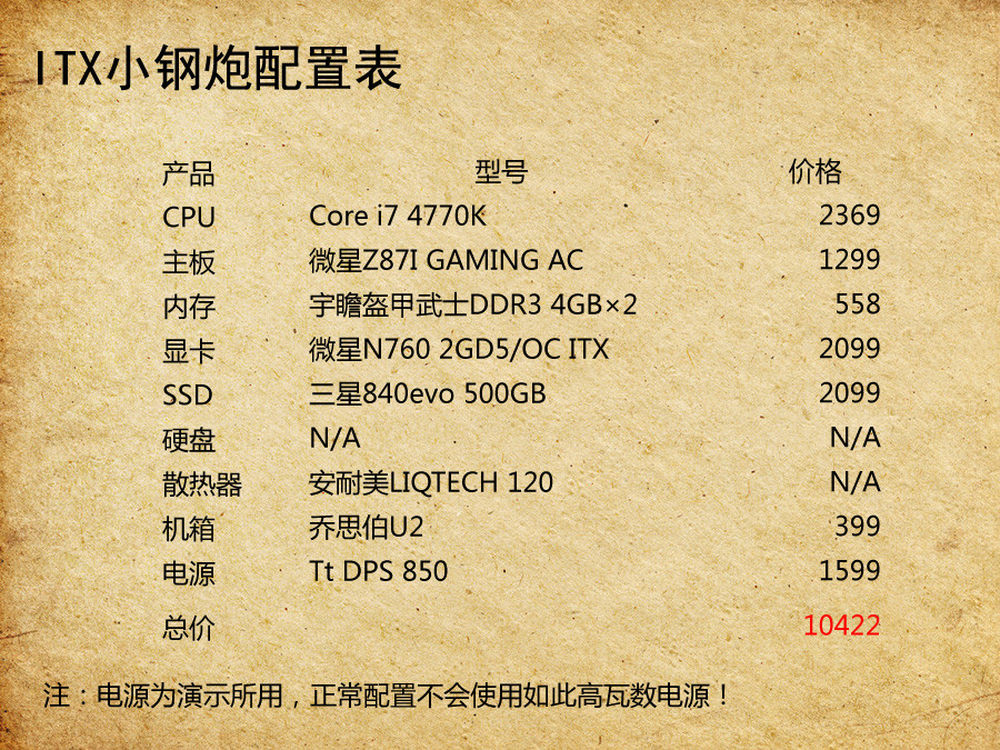

以上是本次装机配置表，不得不说本次装机很疯狂，硬是将120一体水冷、GTX 760显卡塞到了一款ITX机箱中，得益于众多厂商努力让这些疯狂的举动变的很寻常。这里需要说明的就是装机使用的电源只是起到示范的作用，正常使用可以更换为450-500w左右的模块化电源。
3/20

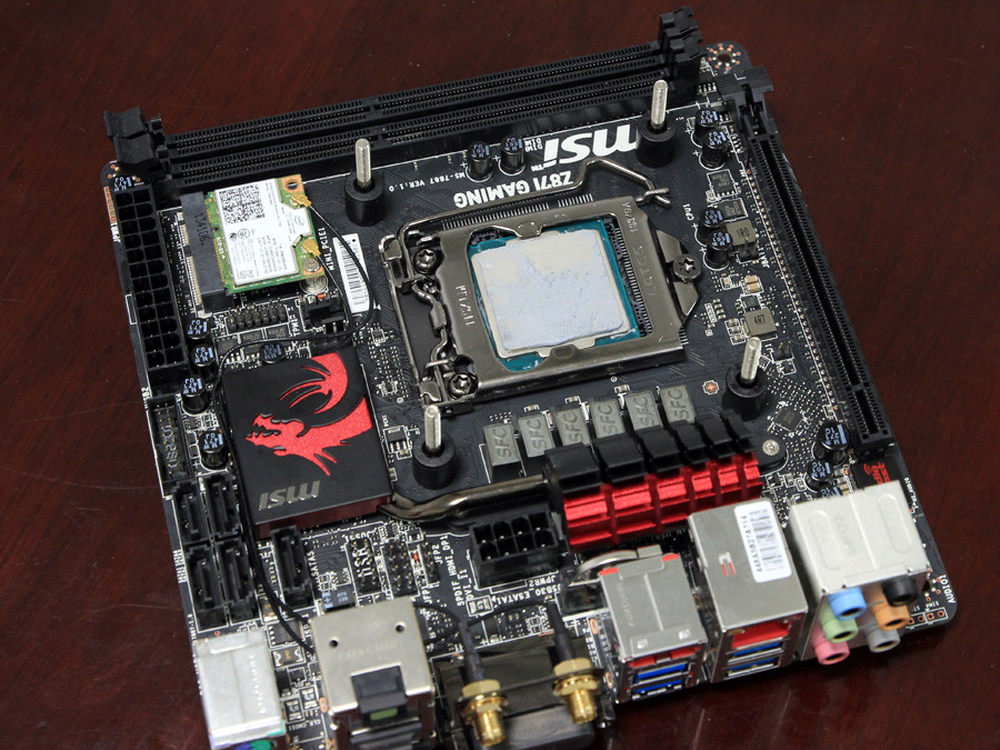

本次装机采用主板使用的微星的Z87I Gaming，组建小钢炮自然少不了强力的主板，从这款主板的命名上来看这是一款游戏主板，是微星最小的Gaming系列主板，主板虽小却五脏俱全，除了板型变小之外，Z87I Gaming也保留了Killer网卡、Audio Boost音频、6加2相供电等主要规格，从而让ITX主板超频更强劲。
4/20

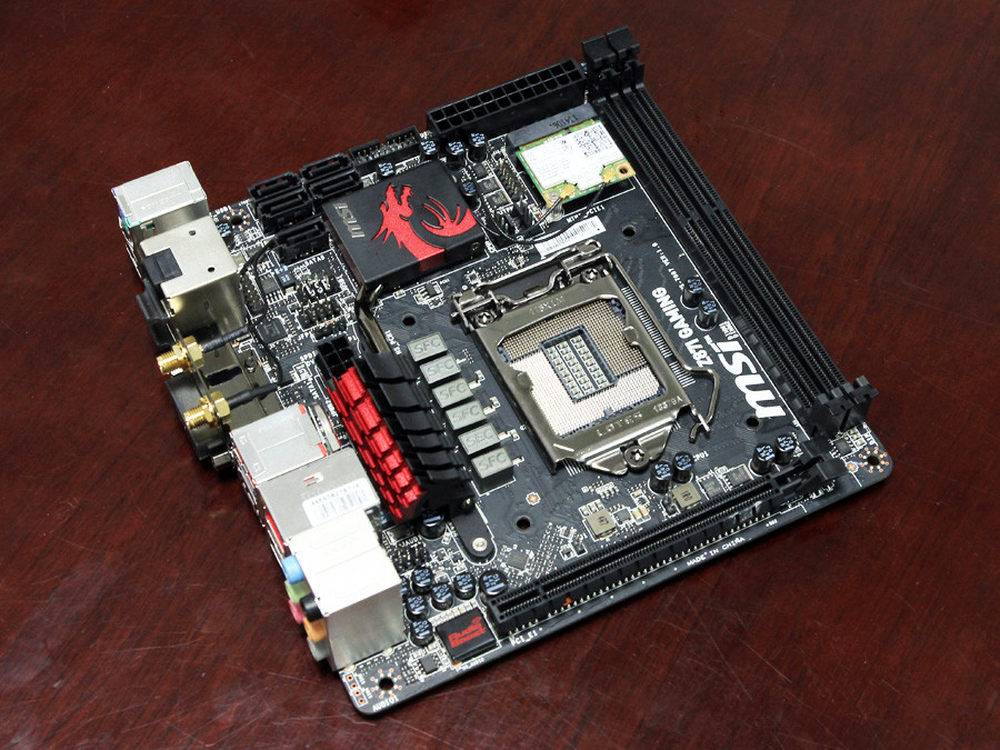

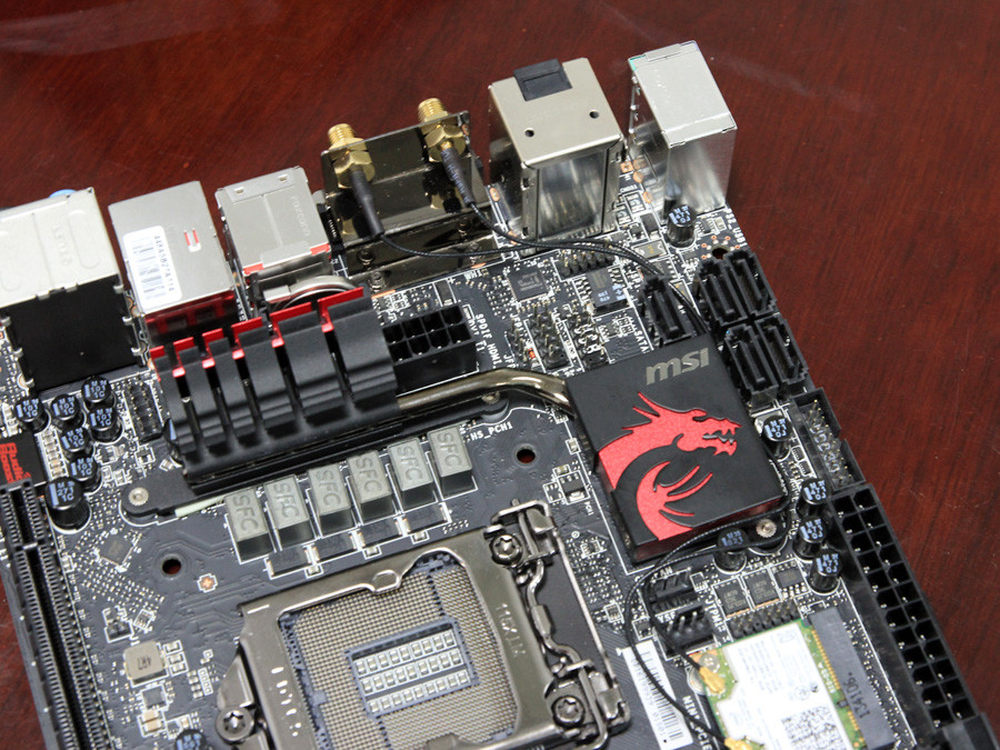

微星Z87I Gaming AC采用Gaming系列惯用黑红配色，这也是笔者为什么使用红色配色的原因，除了性能强劲之外，接口以及网络方面也非常丰富，其配备了5个SATA 6Gbps、eSATA 6Gbps，集成Killer E2205以太网卡，预置Intel 802.11ac Wi-Fi无线网卡(蓝牙4.0)，最高速率867Mbps，支持Intel WiDi无线显示，支持USB Audio Power(5V稳定独立供电保证USB声卡质量)、Audio Boost(完全隔离音频增强)等强力技术！
5/20

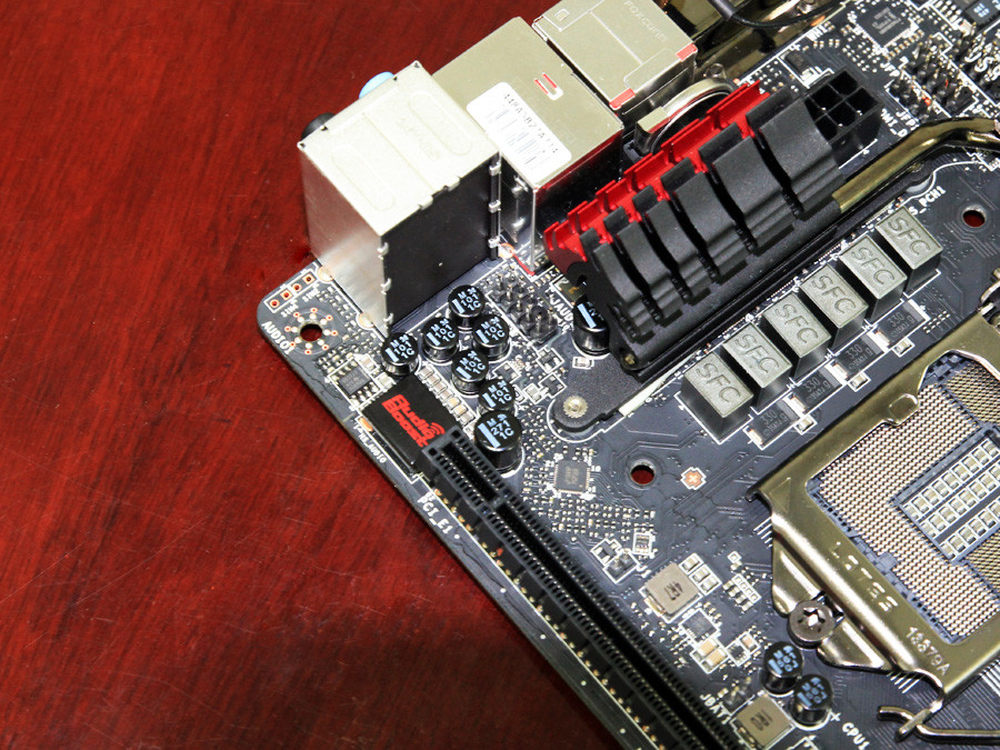

位于PCI-E X16插槽上方的Audio Boost音效芯片。
6/20

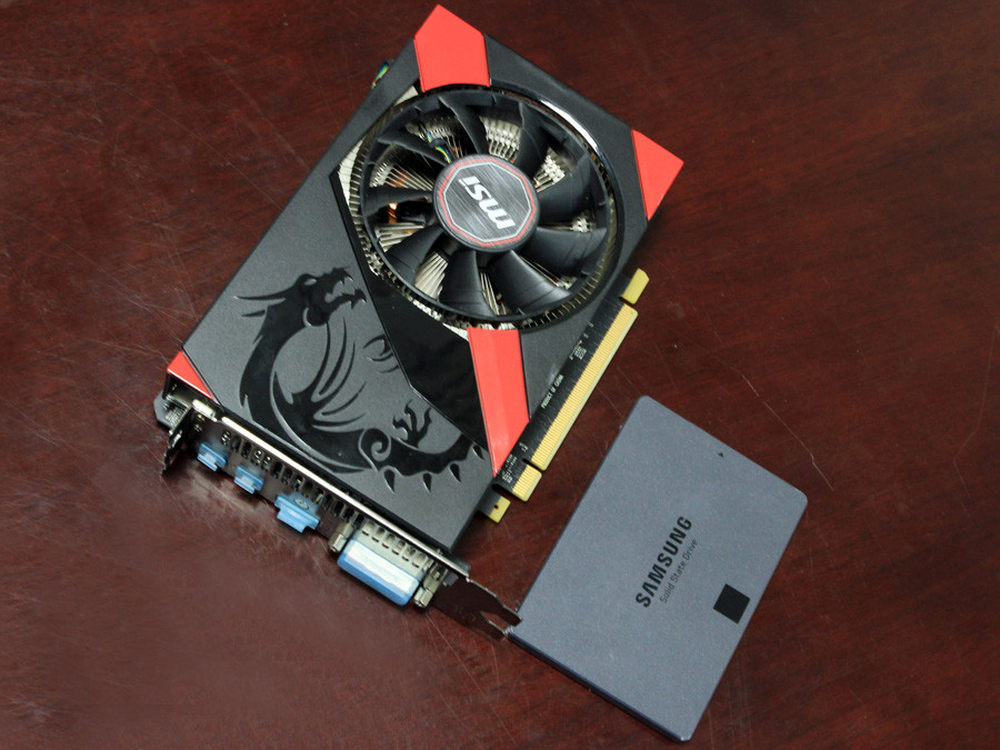

ITX确实将成为一种趋势，越来越多的板卡厂商加入到这块市场的争夺，续华硕GTX760 MINI显卡发布之后，著名板卡厂商微星也推出了自己的760迷你显卡“GTX760 GAMING ITX”。微星GTX 760 GAMING ITX虽小但却继承了Gaming系列显卡主要的特性，独家Gaming APP让玩家轻而易举一键超频，第四代军规用料让显卡拥有超长的使用寿命，支持Afterburner等等特性，总体来说这款显卡是组建小钢炮平台不二之选！
7/20

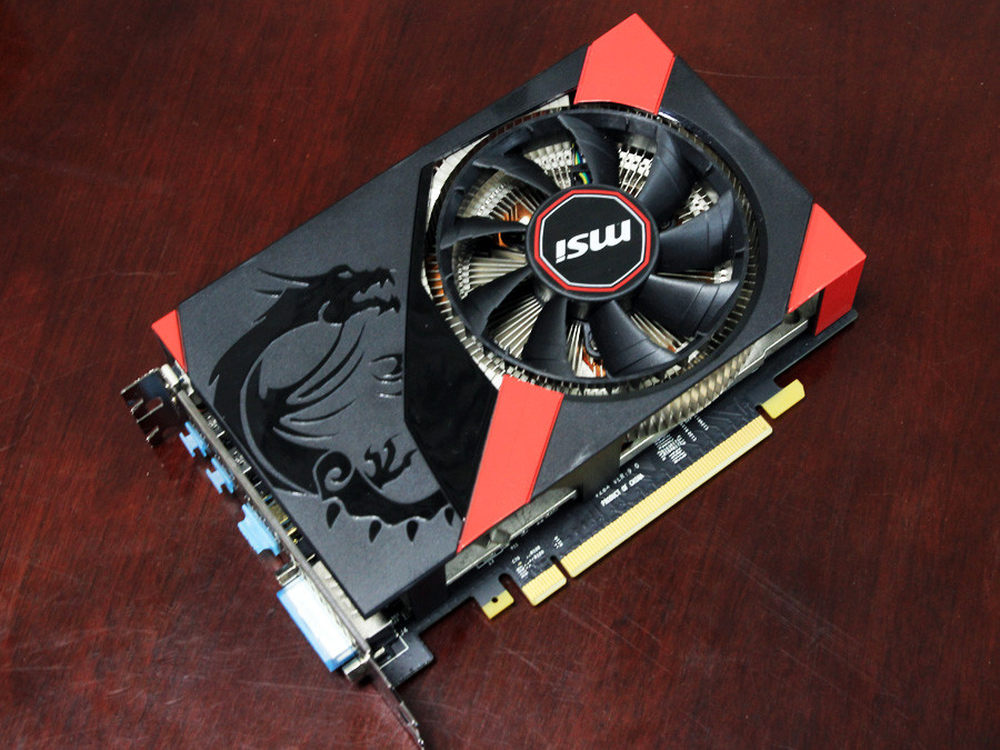

GTX760 GAMING ITX显卡比公版GTX760长度缩短了30%%，长度方面仅有17cm，显卡虽短散热方面绝不含糊，散热采用了RADEX散热技术，这种技术是一种涡轮、下压两种方式结合的风扇技术，可在紧凑的ITX机箱环境下，有效的压制GPU的温度，迅速将显卡内的热风排出机箱，噪音方面也要比公版涡轮风扇要小的很多。
8/20

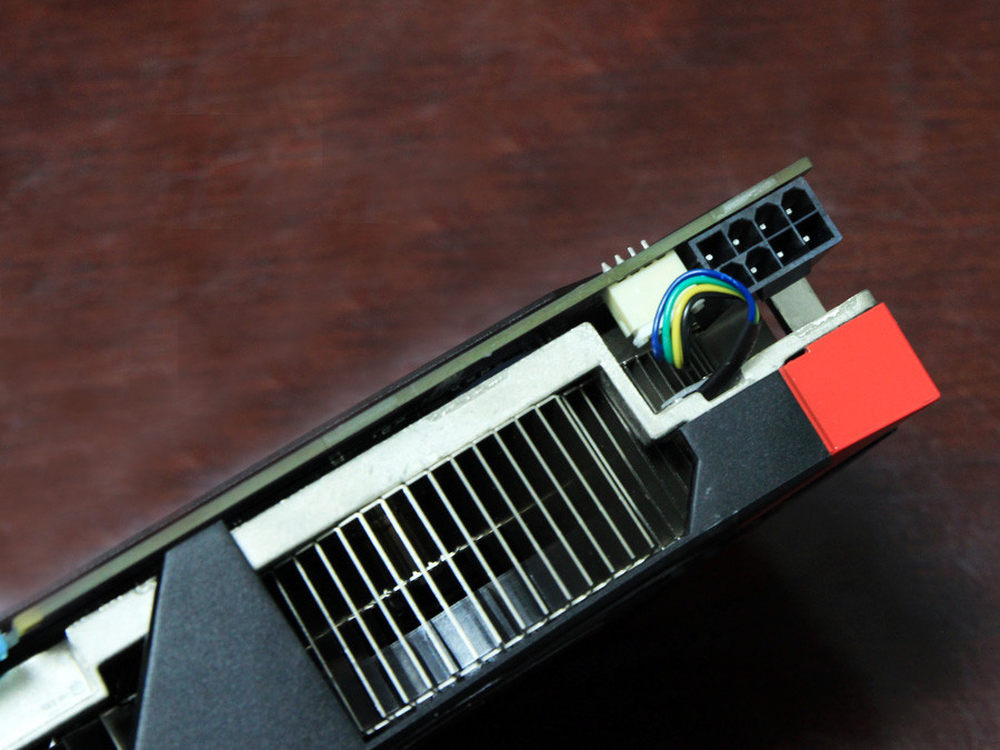

显卡尾部单8pin接口，有效的减少了杂乱的线材，从而使小机箱内部更简洁！
9/20

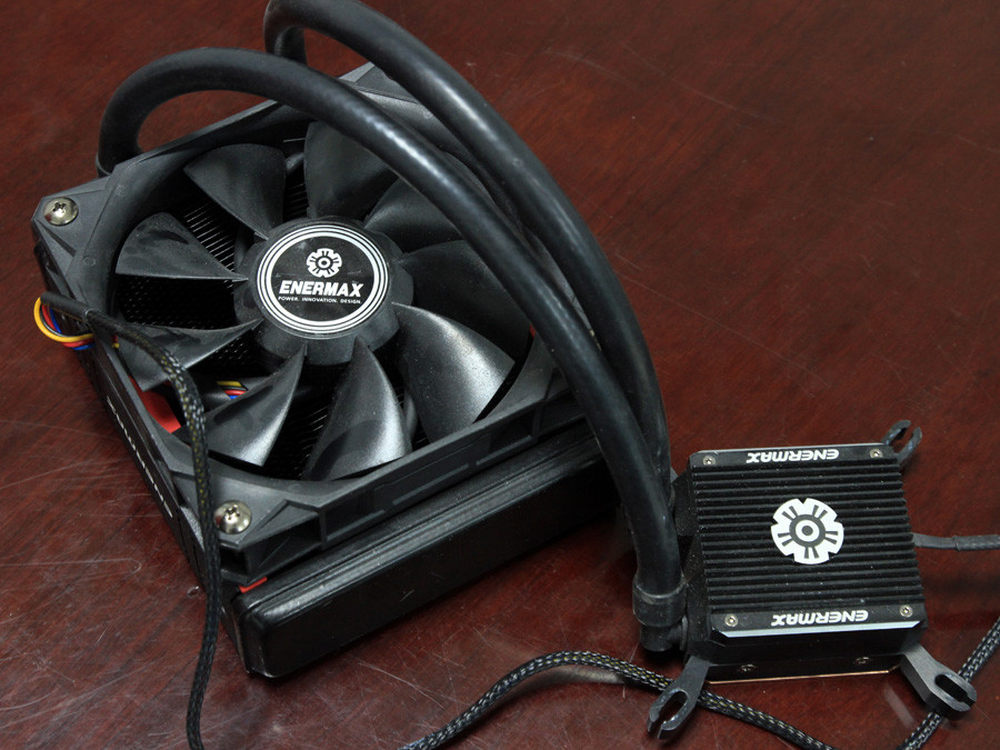

既然是小钢炮，散热当然不能含糊，这里笔者使用的是安耐美的一款一体水冷散热器，其内部使用的水泵与Alphacool DC-LT微型水泵是一样的，整体性能要比普通一体水冷好很多，得益于乔思伯U2机箱尾部12cm安装位，让这款机箱安装水冷成为了可能！注意这里仅仅只是可能，到底能不能安装下面笔者会进行兼容性的试装。
10/20
一体水冷安装。
11/20

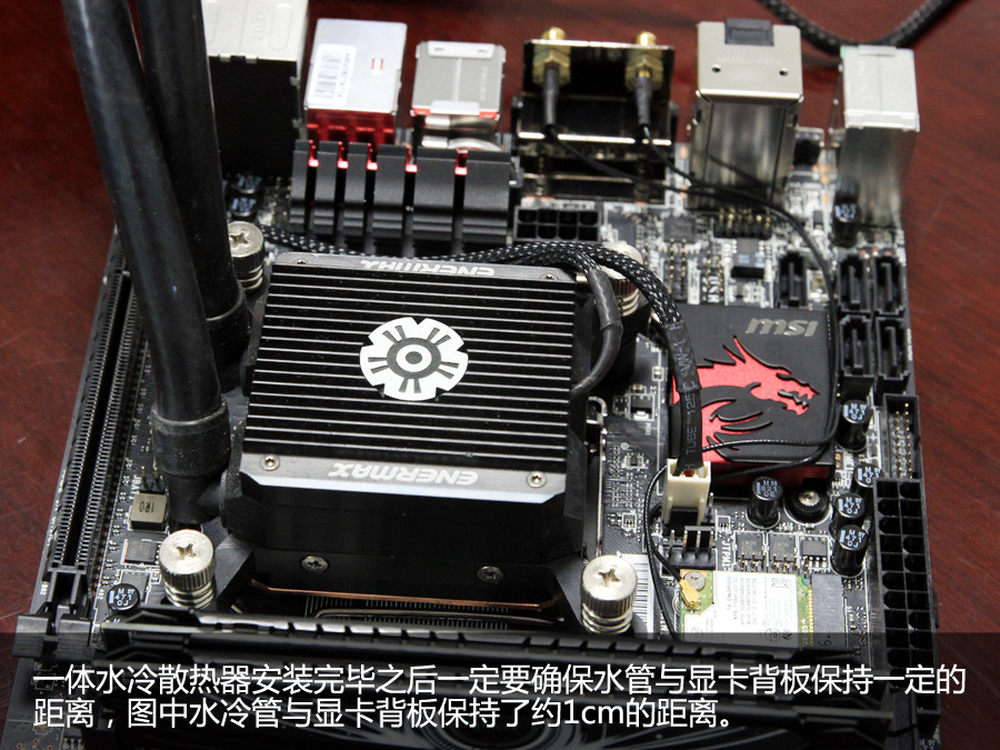

在安装一体水冷时候一定要确保水管与显卡背板保持一定的距离，好在这款主板CPU适中，在水冷散热器安装的过程中并没有出现任何兼容性的的问题。
12/20

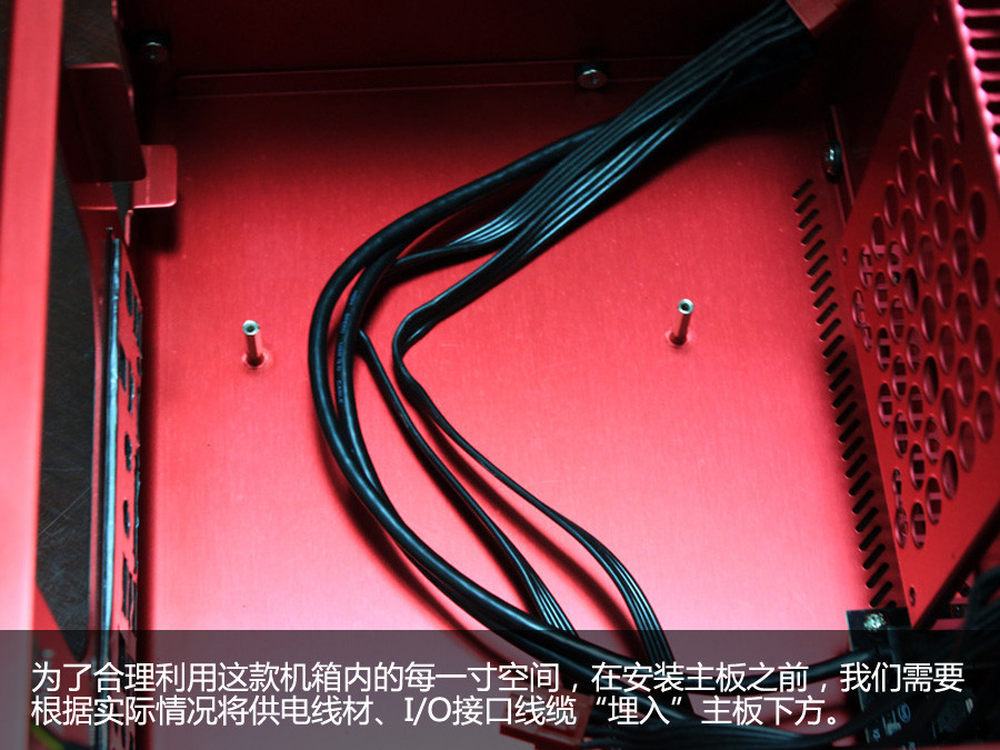

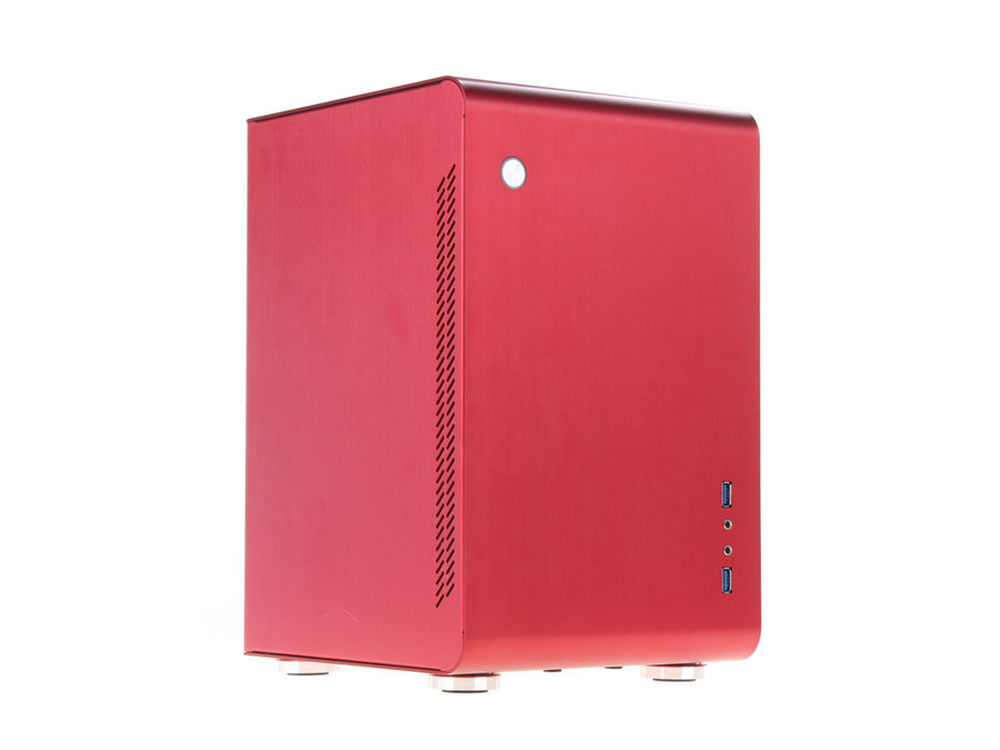

装机之前还在愁走线的问题，拿到机箱之后看到主板安装铜柱之后走线问题立马解决，铜柱的高度完全可以将24pin线材塞入主板下方，能走背线的ITX机箱真的很少，而乔思伯U2就是这一款机箱。
13/20

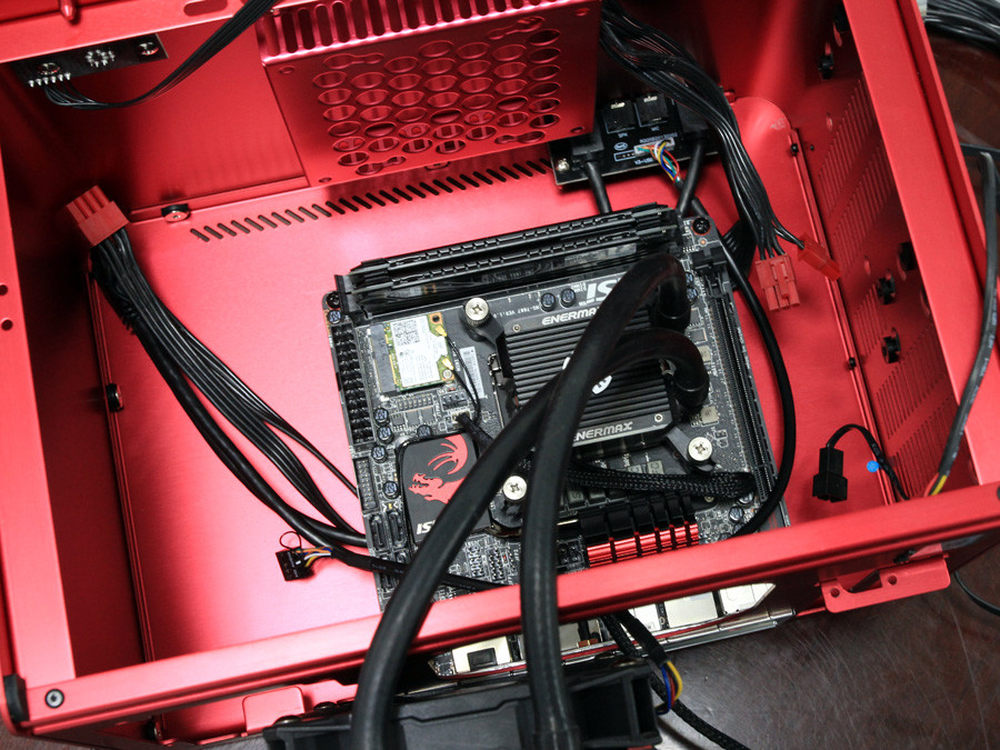

将主板装入机箱内，由于ITX机箱内部空间非常紧凑，笔者这次装机又把120一体水冷塞了进去，所以安装顺序对于这次装机变的极其重要，一步出错就要拆掉从新安装。
14/20

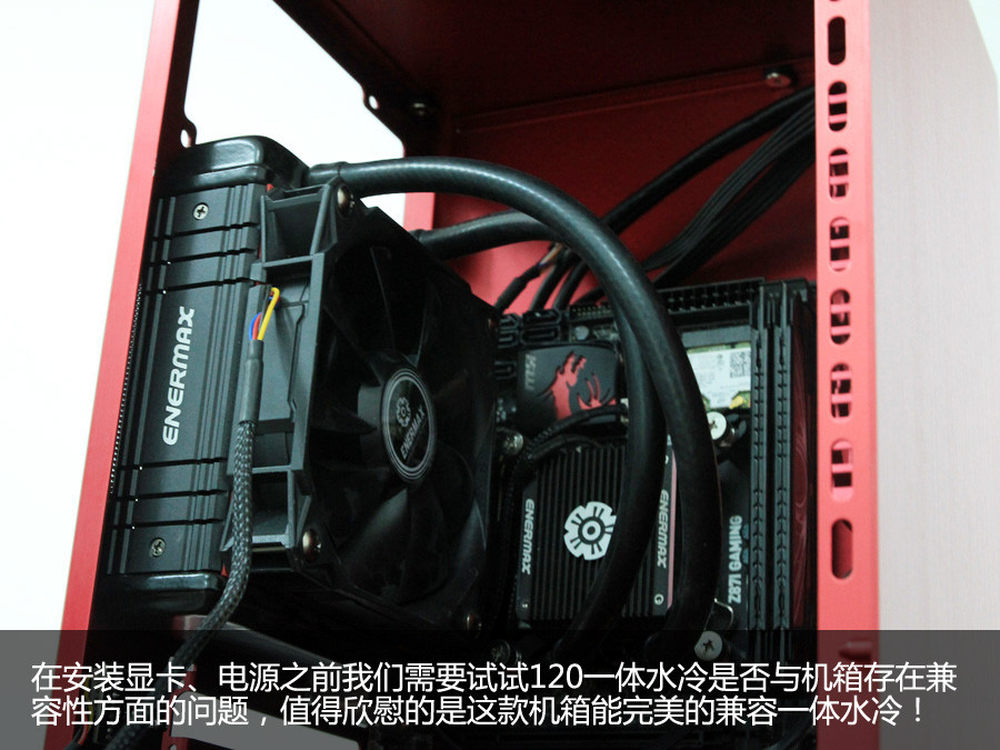

120一体水冷兼容性的测试，很欣慰这款机箱能完美兼容120一体水冷，不然中途我们就要更换散热器了。
15/20

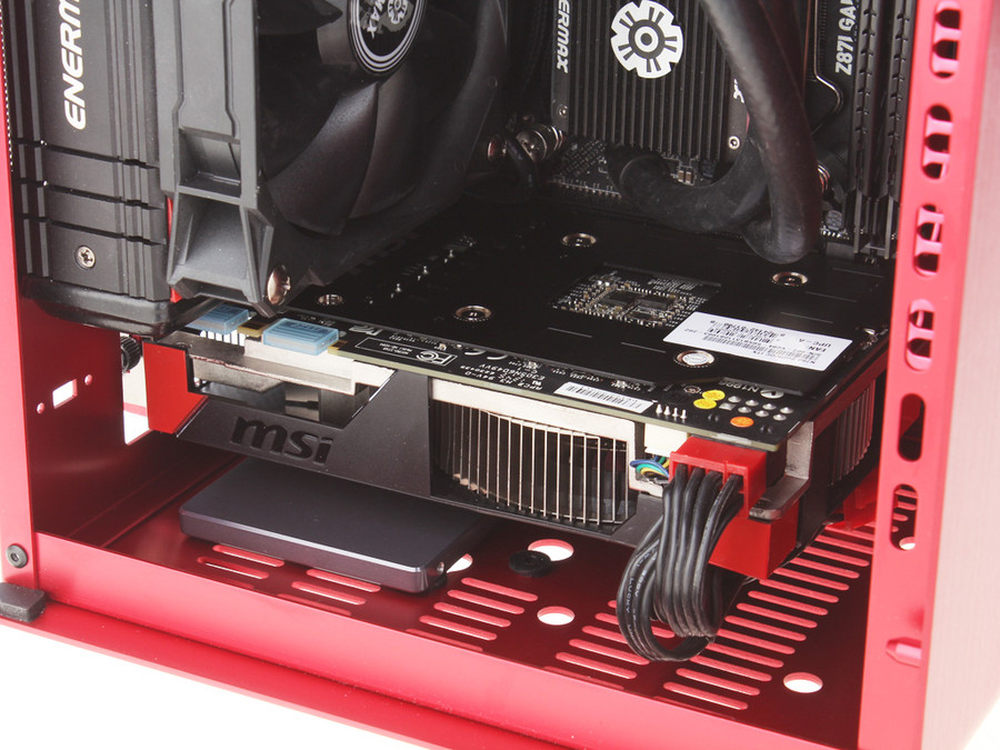

安装显卡之前别忘记将SSD装入机箱底部。
16/20
时间有限，这里并没有专门定制线材，如果使用定制线材机箱内部就会简洁很多，最近笔者看了新MAC PRO的拆解一直在思考一个问题，为什么MAC内部会做的如此的简洁，原因很简单其电源采用定制电源，有很多DC-DC模块整合到主板当中，电源只要负责12v的转换即可，线材和电源的体积可以做的相当小，而PC电源需要做各种电压的转换还要拥有通用性线材体积也就随之上升，要想保持机箱内部线材的简洁就必须自己动手制作合适的线材，而用非模块化的电源改线无论复杂程度还是质保都是一个问题，所以面对这样紧凑的机箱笔者还是建议大家使用450-500w的模块电源。
17/20
120一体水冷特写。
18/20
显卡特写。
19/20

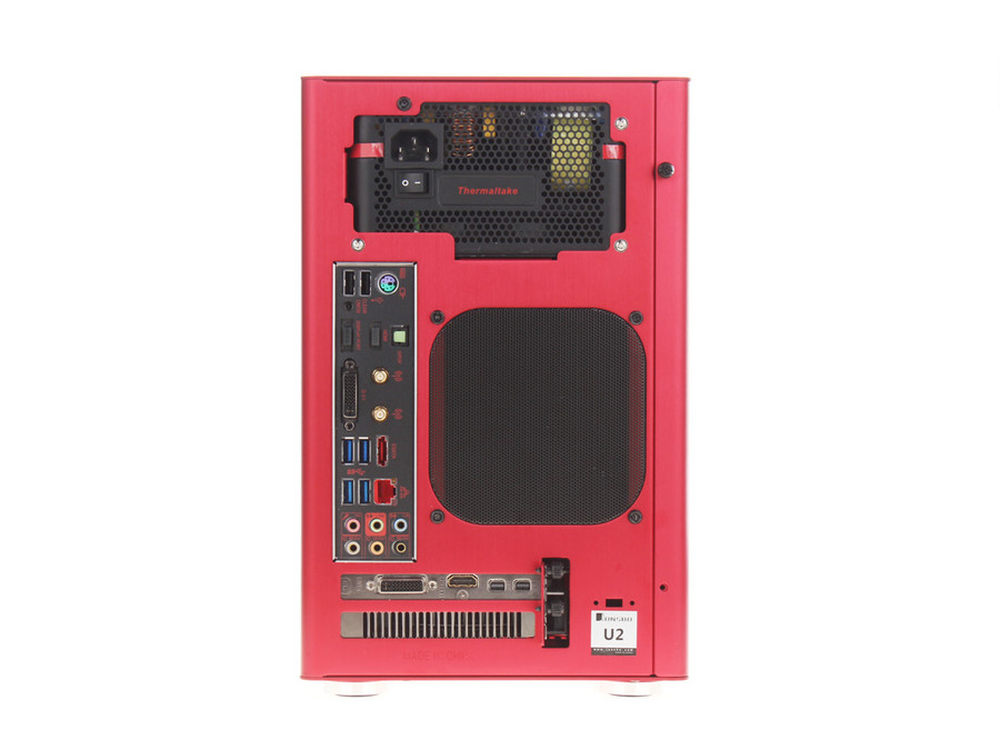

I/O接口一览。
20/20
本次的装机到这里就结束了，由于配件的限制本次装机配件还是有很多瑕疵的地方，本次的装机只是一个示范。得益于板卡厂商的努力让ITX小钢炮的性能更强，同样功能变的多样化，ITX平台同样也能超频！ITX平台不在是散热差的代名词，它同样也能使用水冷！最近有想组建ITX小钢炮的玩家不妨考虑下微星Z87I Gaming AC主板和微星N760 ITX显卡吧，算是给新年里的礼物。
