显卡立起来组建最强Gaming PC

2014-01-21 00:29作者：赵子悦编辑：赵子悦文章出处：泡泡网原创

图赏模式

1/34

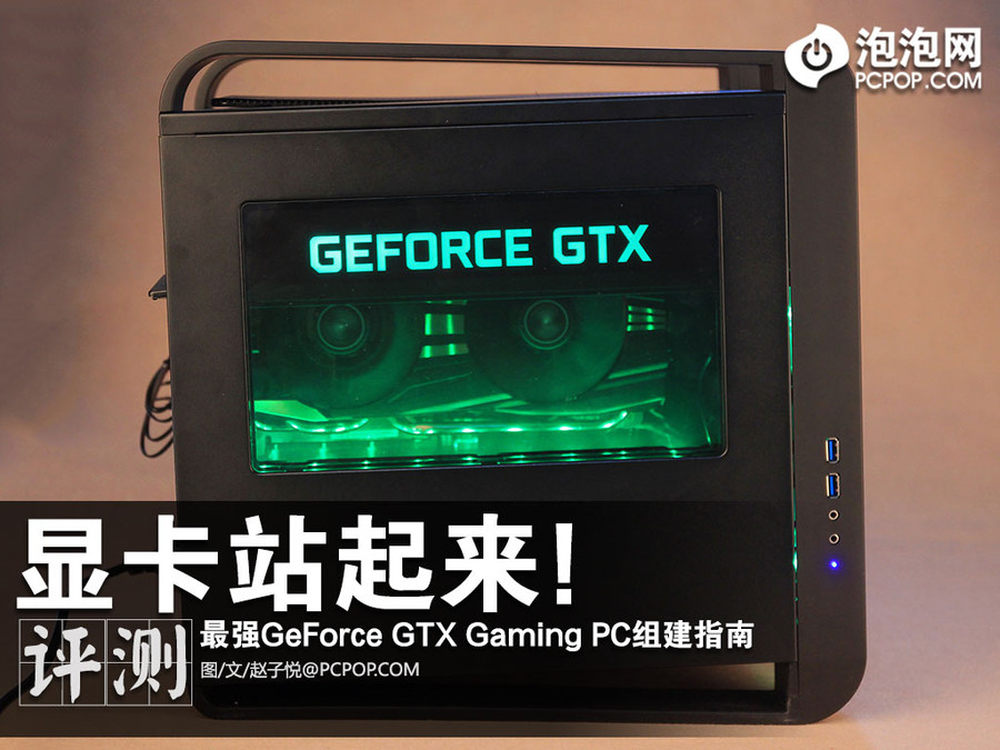

泡泡网显卡频道1月16日如今说DIY的灵魂是什么，我想很多人都会想到“游戏”二字。而在我们主机中与游戏保持最紧密关系的莫过于显卡，但为我们努力工作的显卡缺总是被遗忘，从传统立式机箱的侧面板往进去，显卡仅仅是一条“细线”。近日泡泡编辑部收到一款由NVIDIA授权生产可将显卡立起展示的机箱。在这台机箱的基础上，我们用全世界玩游戏最快的显卡GeForce GTX 780Ti、一块ITX主板以及其他硬件组件了一台可以清晰看到显卡的游戏主机。结合机箱上“GeForce GTX ”的字样，我们可以叫这台主机为“GeForce GTX PC”，它真正让电脑中与游戏关系最大的显卡堂堂正正的“站了起来”。而同时相对小巧的机箱，也让电脑主机从玩家脚下的“傻大黑粗”变成了桌面上的酷玩产品。好了，未来当我们在享受PC游戏的乐趣时，抬头就可以看到为带来这乐趣的功臣：GeForce GTX显卡。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >>

2/34
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

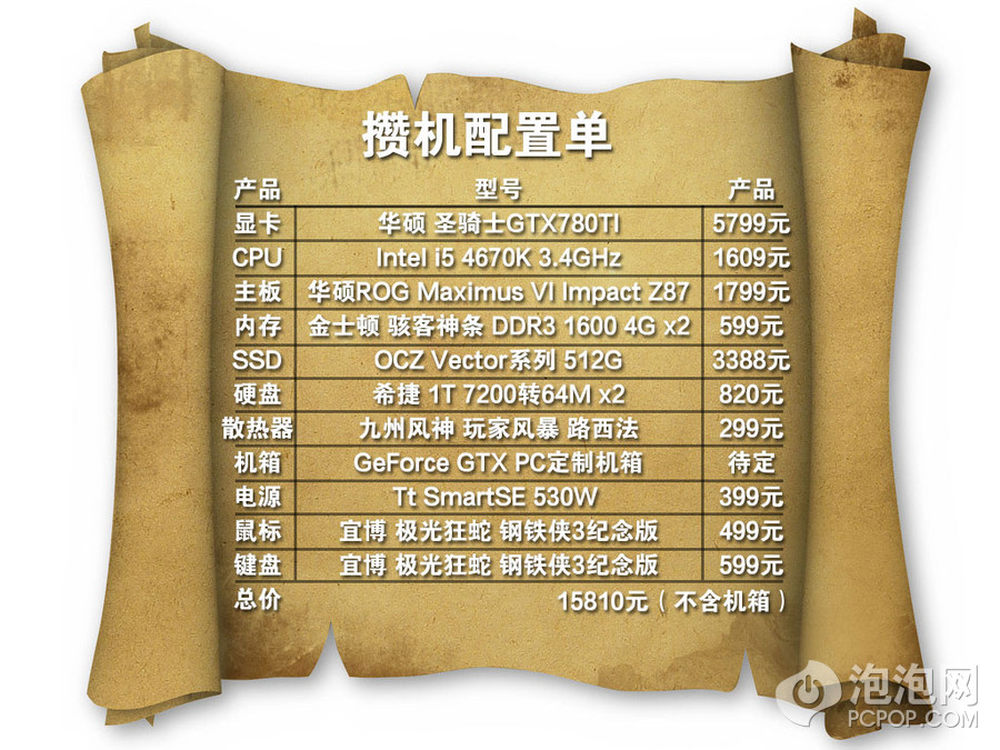

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >> 购买链接

内存金士

3/34
以往对于ITX主板和小机箱来说，安装高性能的高端显卡几乎是不可能的。因为主板电源管理瓶颈的问题，根本无法承重高端显卡所带来的极限压力，然后我们已经拥有ROG的M6I，因此从根本上就解决则这一难题。所以我们也就选择一块华硕圣骑士GTX780Ti显卡。而且硕大尺寸的显卡看上去也非常的霸气。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

4/34

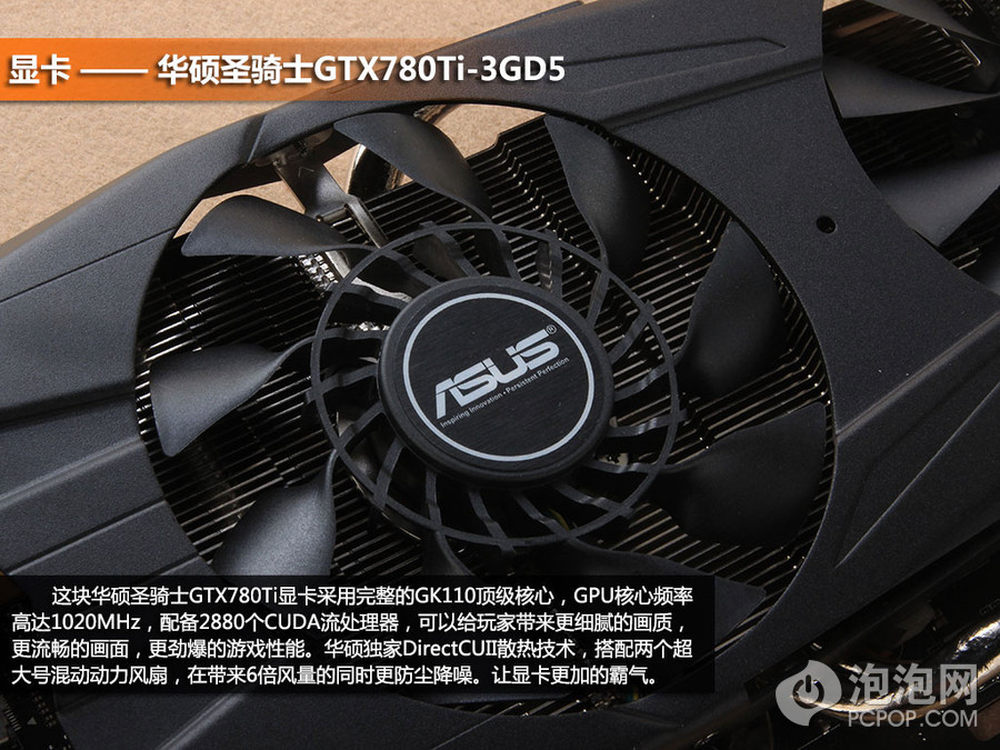

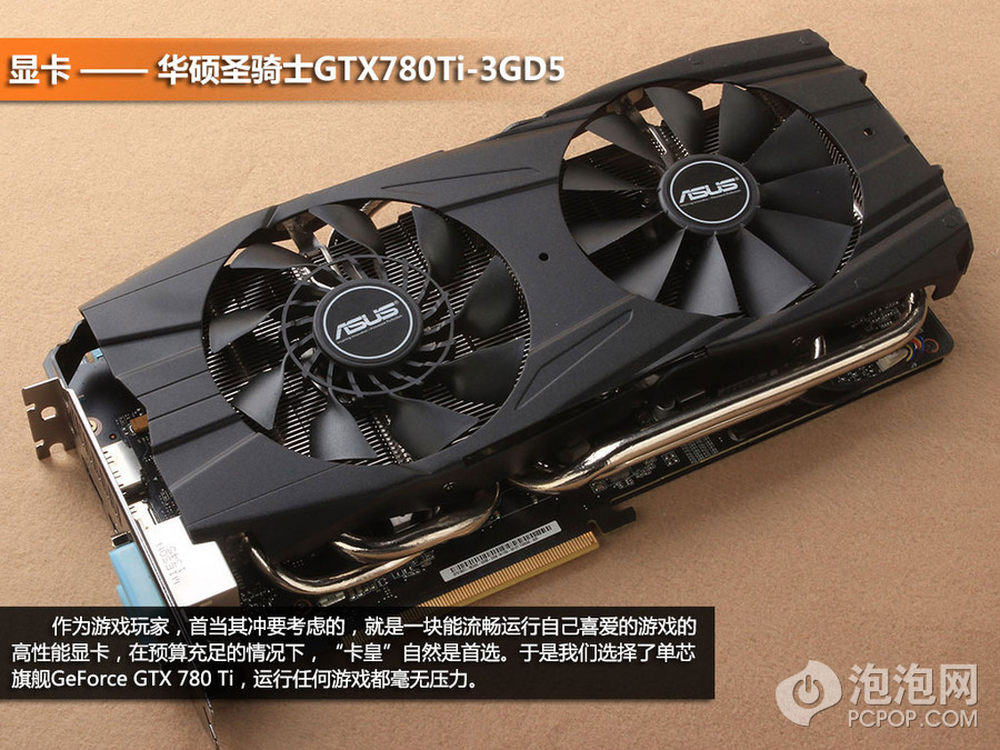

这块华硕圣骑士GTX780Ti显卡采用完整的GK110顶级核心，GPU核心频率高达1020MHz，配备2880个CUDA流处理器，搭载3GB DDR5超大显存，位宽384Bit。可以给玩家带来更细腻的画质，更流畅的画面，更劲爆的游戏性能。并且显卡配备华硕独家DirectCUII散热技术，搭配两个超大号混动动力风扇，在带来6倍风量的同时更防尘降噪，延长显卡寿命。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

5/34

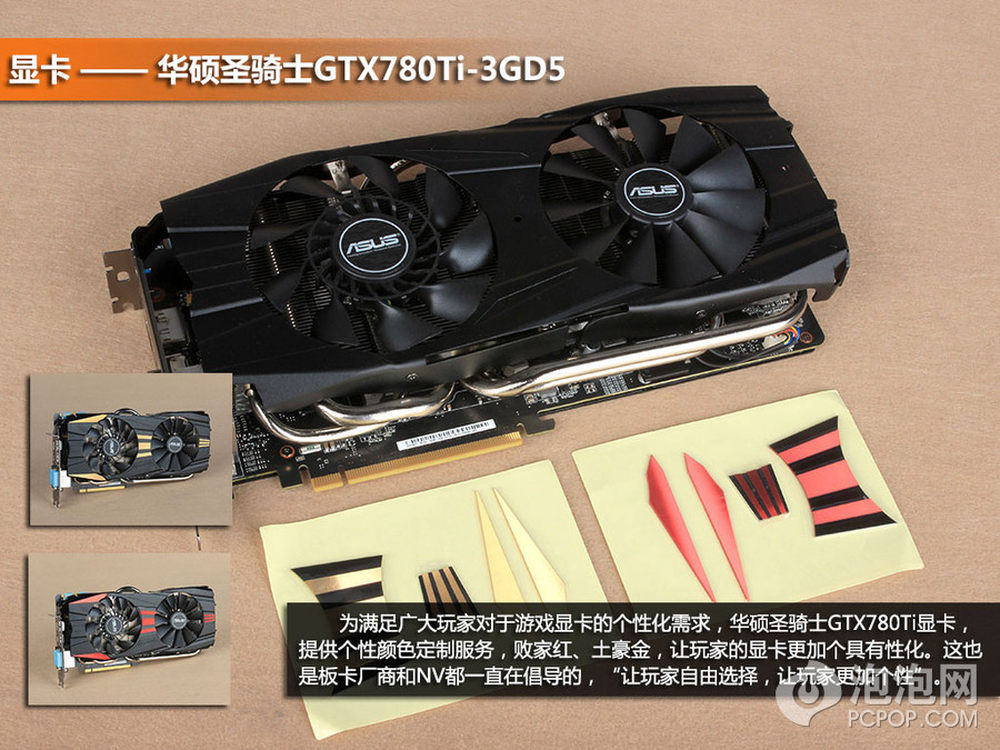

为满足广大玩家对于游戏显卡的个性化需求，华硕圣骑士GTX780Ti显卡，提供个性颜色定制服务，败家红、土豪金，让玩家的显卡更加个具有性化。这也是板卡厂商和NV都一直在倡导的，“让玩家自由选择，让玩家更加个性”。让PC配件不在是一个简单的硬件产品，而是玩家身边更加多元化、生活化的游戏伙伴，成为玩家生活中的重要一员。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

6/34

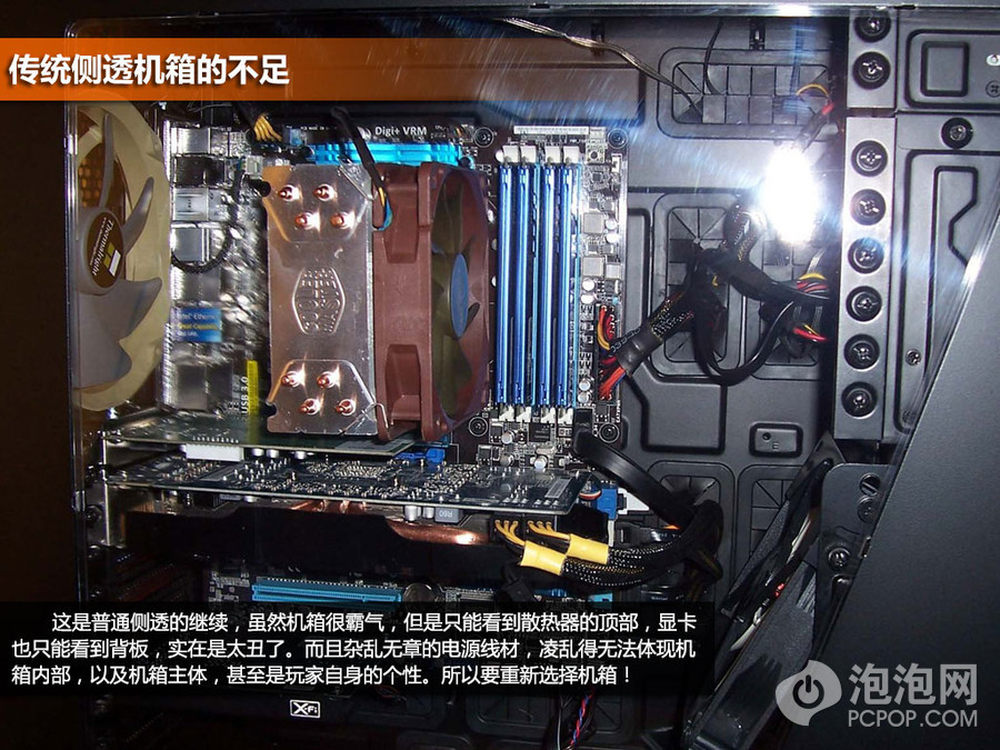

这是普通侧透的继续，虽然机箱很霸气，但是只能看到散热器的顶部，显卡也只能看到背板，实在是太丑了。而且杂乱无章的电源线材，凌乱得无法体现机箱内部，以及机箱主体，甚至是玩家自身的个性。所以要重新选择机箱
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >> 购买链接

8/34

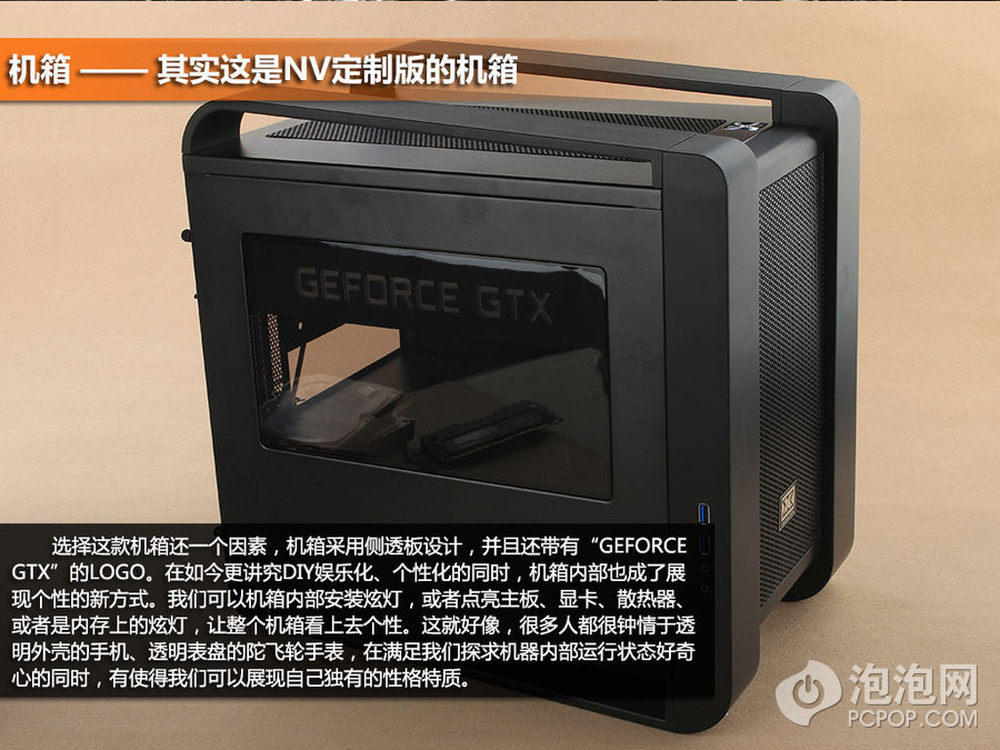

选择这款机箱还一个因素，是机箱采用侧透板设计，并且还带有“GEFORCE GTX”的LOGO。在如今更讲究DIY娱乐化、个性化的同时，机箱内部也成了展现个性的新方式。我们可以机箱内部安装炫灯，或者点亮主板、显卡、散热器、或者是内存上的炫灯，让整个机箱看上去个性。这就好像，很多人都很钟情于透明外壳的手机、透明表盘的陀飞轮手表，在满足我们探求机器内部运行状态好奇心的同时，有使得我们可以展现自己独有的性格特质。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

机箱富钧XIGMATEK Aquila 天鷹座淘宝商城 599元 >> 购买链接

9/34

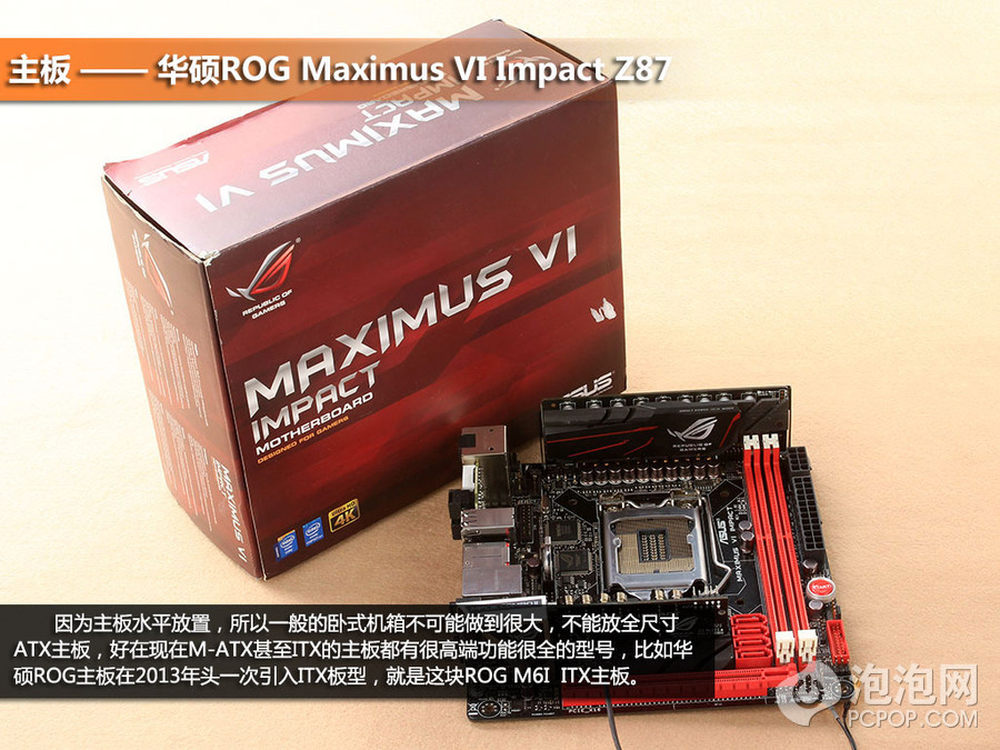

因为主板水平放置，所以一般的卧式机箱不可能做到很大，不能放全尺寸ATX主板，好在现在M-ATX甚至ITX的主板都有很高端功能很全的型号，比如华硕ROG主板在2013年头一次引入ITX板型，就是这块ROG M6I 的ITX主板。为了节省空间，但又不能损失硬件性能，因此我们选择一块最为强悍的华硕ROG的ITX主板“M6I”，又俗称“小钢炮”。这块M6I ITX主板，将8 2供电相设计为Impact Power的垂直供电架构，配备60A翼电感，10K黑金电容以及日系固态电容。让这块ITX主板拥有最佳超频控制，以及更精确稳定的供电管理
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

主板华硕ROG M6I Z87 京东商城 1799元 >> 购买链接

10/34

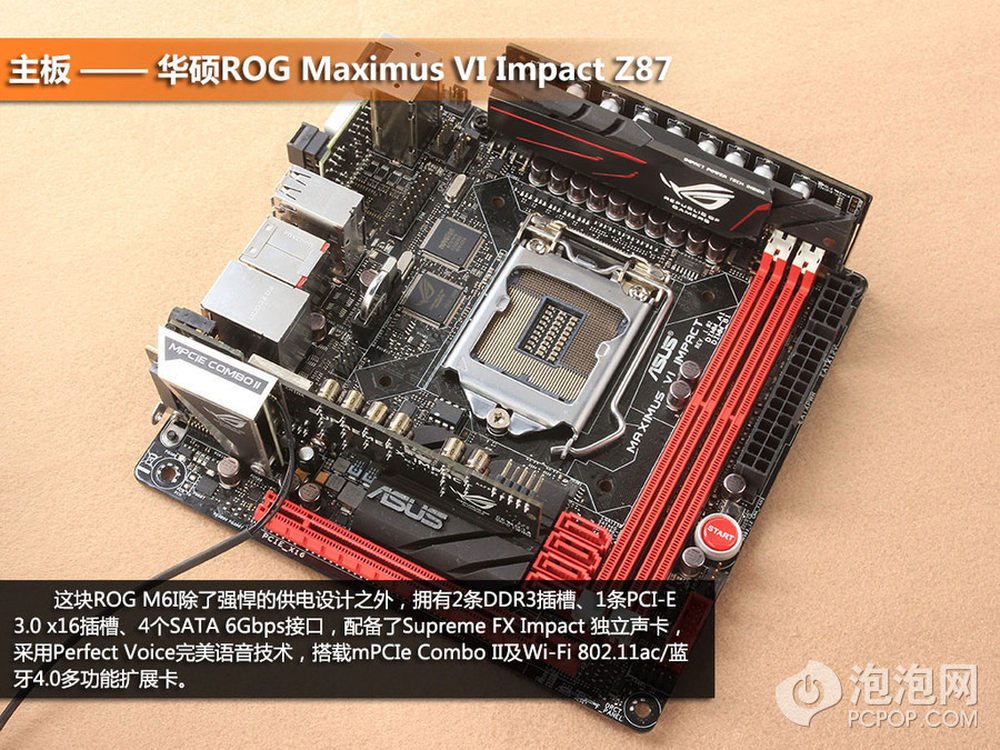

这块ROG M6I除了强悍的供电设计之外，拥有2条DDR3插槽、1条PCI-E 3.0 x16插槽、4个SATA 6Gbps接口，I/O方面则有4个USB 2.0、4个USB 3.0，1个eSATA、1个光纤音频输出和1个RJ45网线接口。配备了Supreme FX Impact 独立声卡，采用Perfect Voice完美语音技术，搭载mPCIe Combo II及Wi-Fi 802.11ac/蓝牙4.0多功能扩展卡，全新的mPCIe Combo II扩展卡更提供了对最新M.2 (NGFF) SSD的支持，全面提升系统与游戏的速度和性能
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

主板华硕ROG M6I Z87 京东商城 1799元 >> 购买链接

11/34

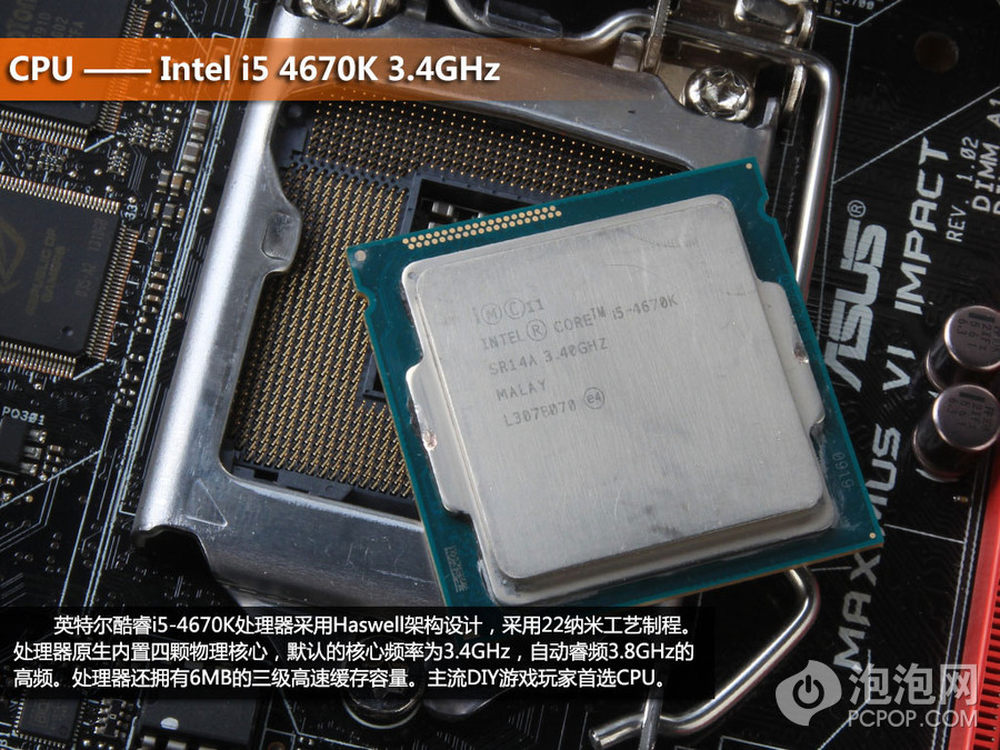

英特尔酷睿i5-4670K这款处理器采用最新的Haswell架构设计，采用22纳米工艺制程。处理器原生内置四颗物理核心，默认的核心频率为3.4GHz，自动睿频3.8GHz的高频。处理器还拥有6MB的三级高速缓存容量，整合HD Graphics 4600核芯显卡，热设计功耗为84W。主流DIY游戏玩家首选CPU。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

12/34

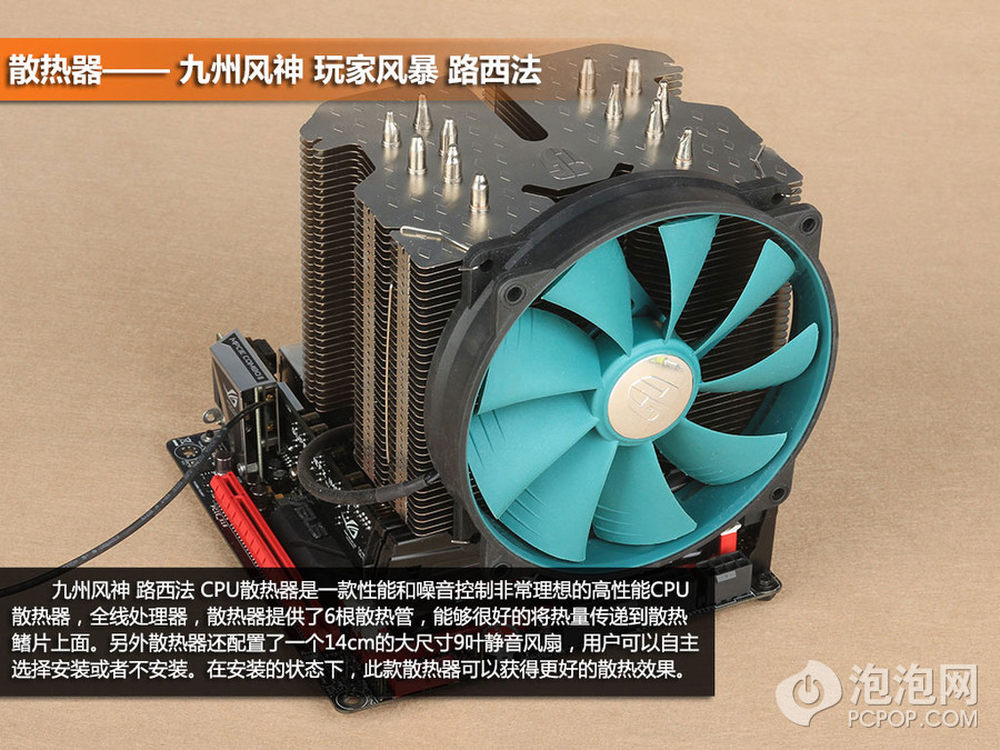

九州风神路西法 CPU散热器是一款性能和噪音控制非常理想的高性能CPU散热器，全线处理器，散热器提供了6根散热管，能够很好的将热量传递到散热鳍片上面。另外散热器还配置了一个14cm的大尺寸9叶静音风扇，用户可以自主选择安装或者不安装。在安装的状态下，此款散热器可以获得更好的散热效果。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

散热器九州风神玩家风暴路西法京东商城 299元 >> 购买链接

13/34

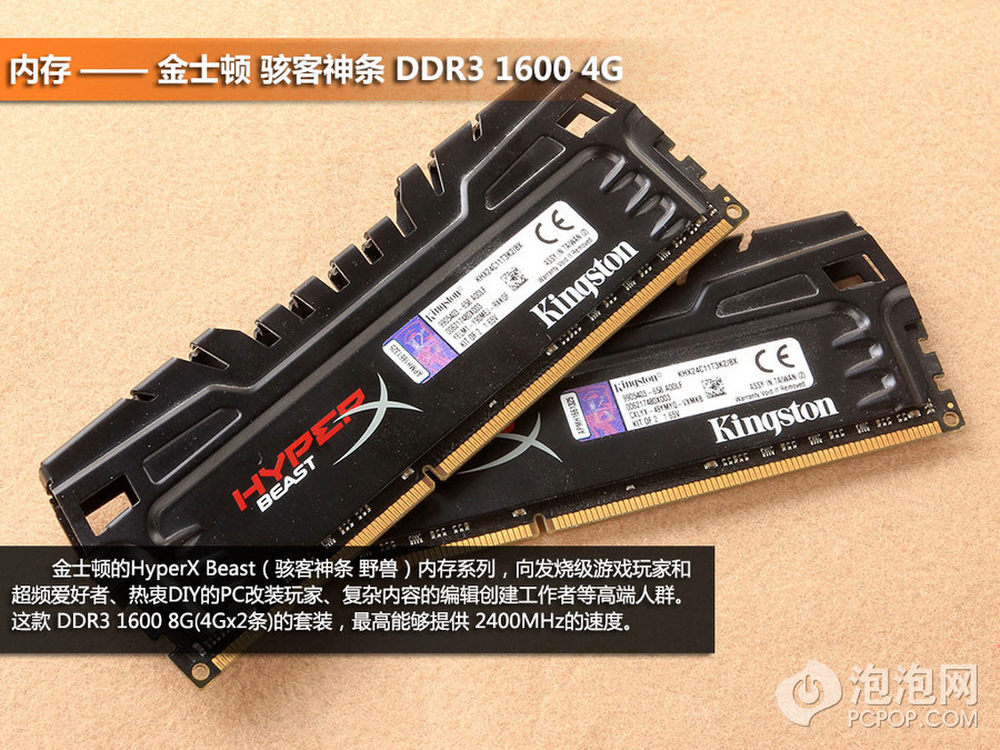

金士顿的HyperX Beast（骇客神条野兽）内存系列，向发烧级游戏玩家和超频爱好者、热衷DIY的PC改装玩家、复杂内容的编辑创建工作者等高端人群。这款 DDR3 1600 8G(4Gx2条)的套装，最高能够提供 2400MHz的速度。并且在保证高频率高性能的同时，成功地将工作电压限制在 1.65V，不但能够保证长时间使用情况下的寿命和稳定性，而且还保留了进一步超频至更高频率的能力。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

内存金士顿骇客神条 4Gx2套装京东商城 599元 >> 购买链接

14/34

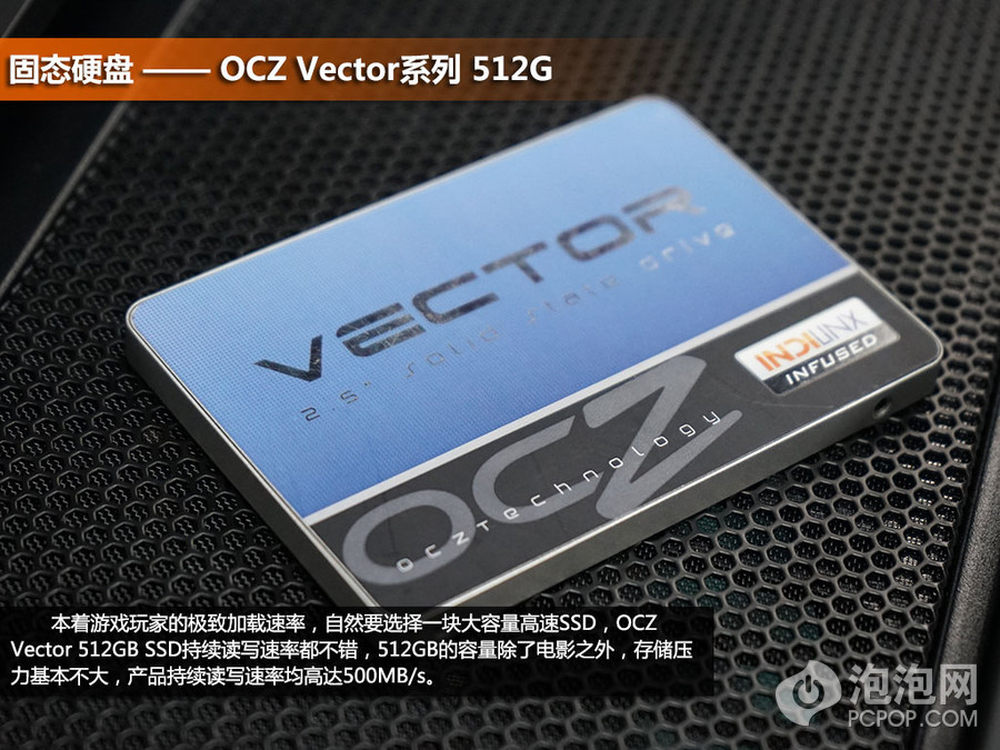

本着游戏玩家的极致加载速率，自然要选择一块大容量高速SSD，OCZ Vector 512GB SSD持续读写速率都不错，512GB的容量除了电影之外，存储压力基本不大，产品持续读写速率均高达500MB/s。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

硬盘希捷 1T 7200转64M 京东商城 409元 >> 购买链接

15/34

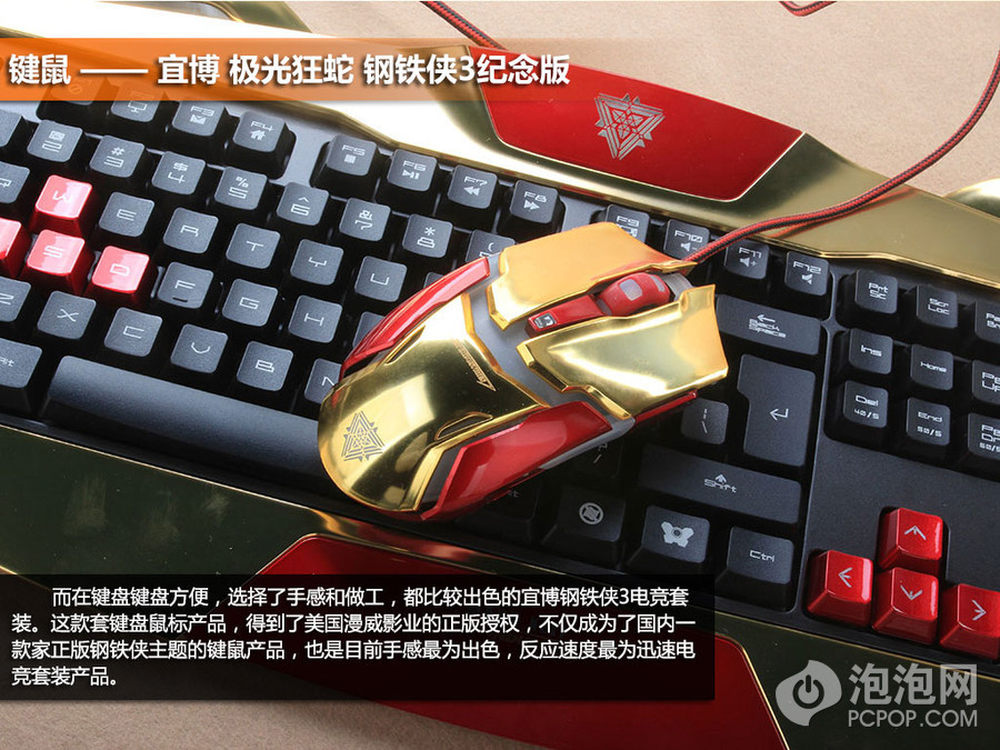

而在键盘键盘方便，选择了手感和做工，都比较出色的宜博钢铁侠3电竞套装。这款套键盘鼠标产品，得到了美国漫威影业的正版授权，不仅成为了国内一款家正版钢铁侠主题的键鼠产品，也是目前手感最为出色，反应速度最为迅速电竞套装产品。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

鼠标宜博极光狂蛇钢铁侠3纪念版京东商城 499元 >> 购买链接

键盘宜博极光狂蛇钢铁侠3纪念版京东商城 599元 >> 购买链接

16/34

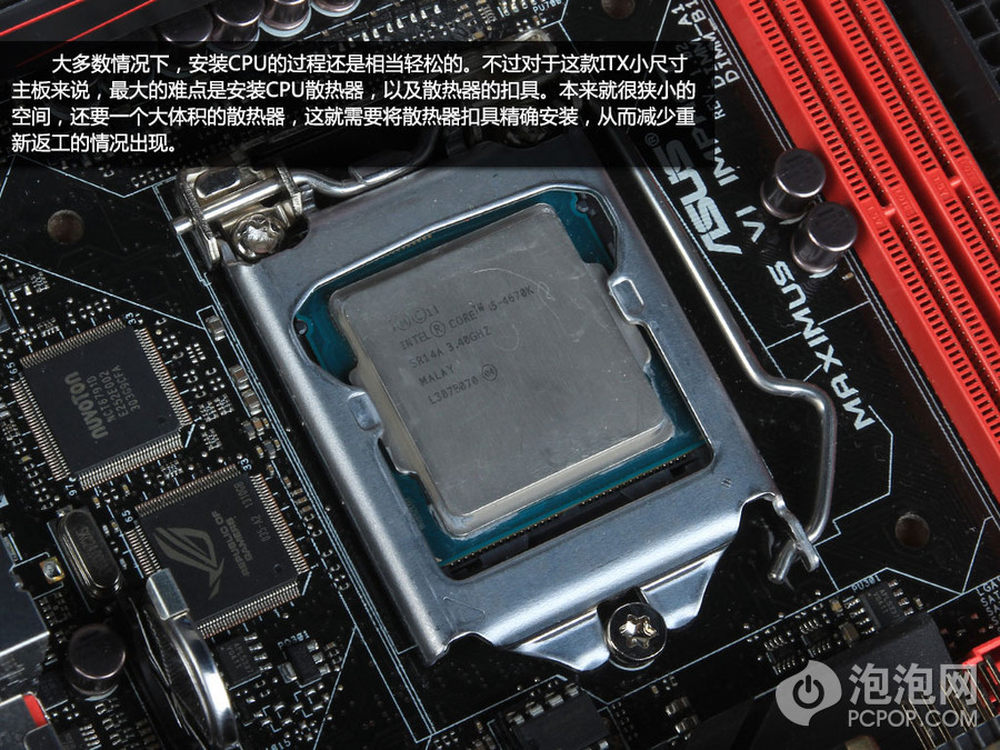

大多数情况下，安装CPU的过程还是相当轻松的。不过对于这款ITX小尺寸主板来说，最大的难点是安装CPU散热器，以及散热器的扣具。本来就很狭小的空间，还要一个大体积的散热器，这就需要将散热器扣具精确安装，从而减少重新返工的情况出现。

17/34

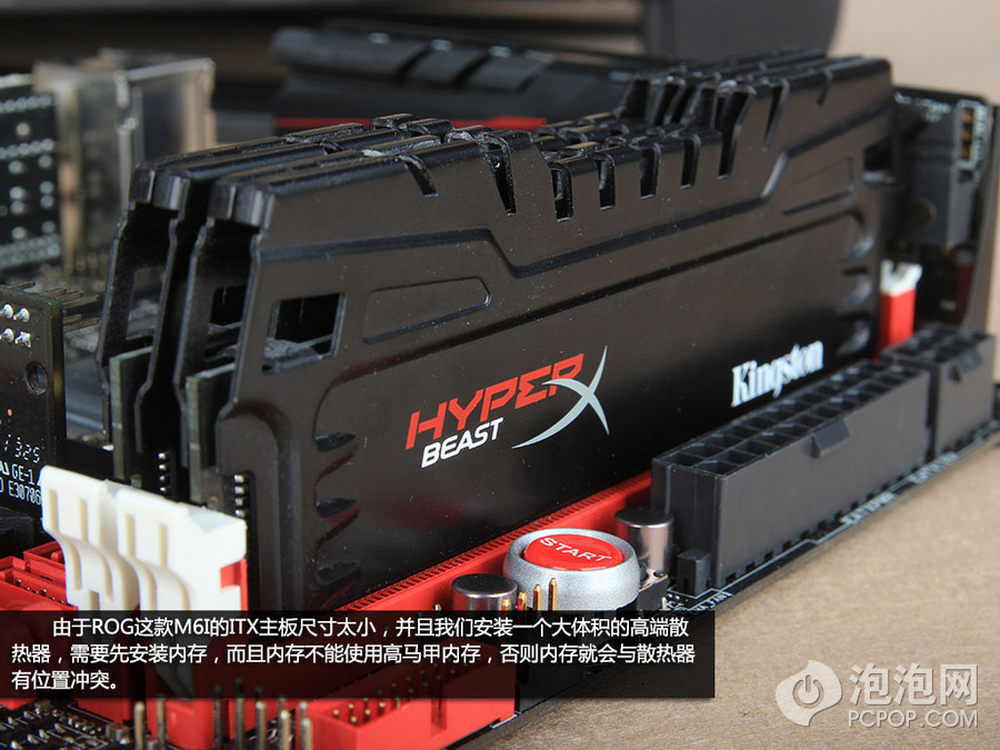

由于ROG这款M6I的ITX主板尺寸太小，并且我们安装一个大体积的高端散热器，需要先安装内存，而且内存不能使用高马甲内存，否则内存就会与散热器有位置冲突。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

内存金士顿骇客神条 4Gx2套装京东商城 599元 >> 购买链接

18/34

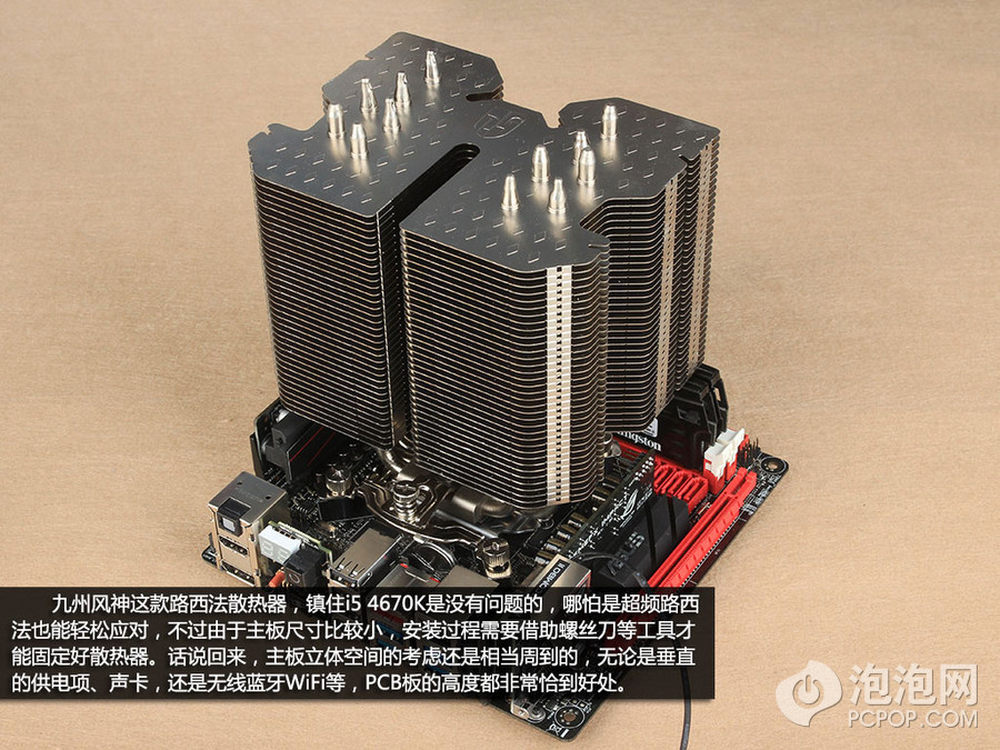

九州风神这款路西法散热器，镇住i5 4670K是没有问题的，哪怕是超频路西法也能轻松应对，不过由于主板尺寸比较小，安装过程需要借助螺丝刀等工具才能固定好散热器。话说回来，主板立体空间的考虑还是相当周到的，无论是垂直的供电项、声卡，还是无线蓝牙WiFi等，PCB板的高度都非常恰到好处。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

散热器九州风神玩家风暴路西法京东商城 299元 >> 购买链接

19/34

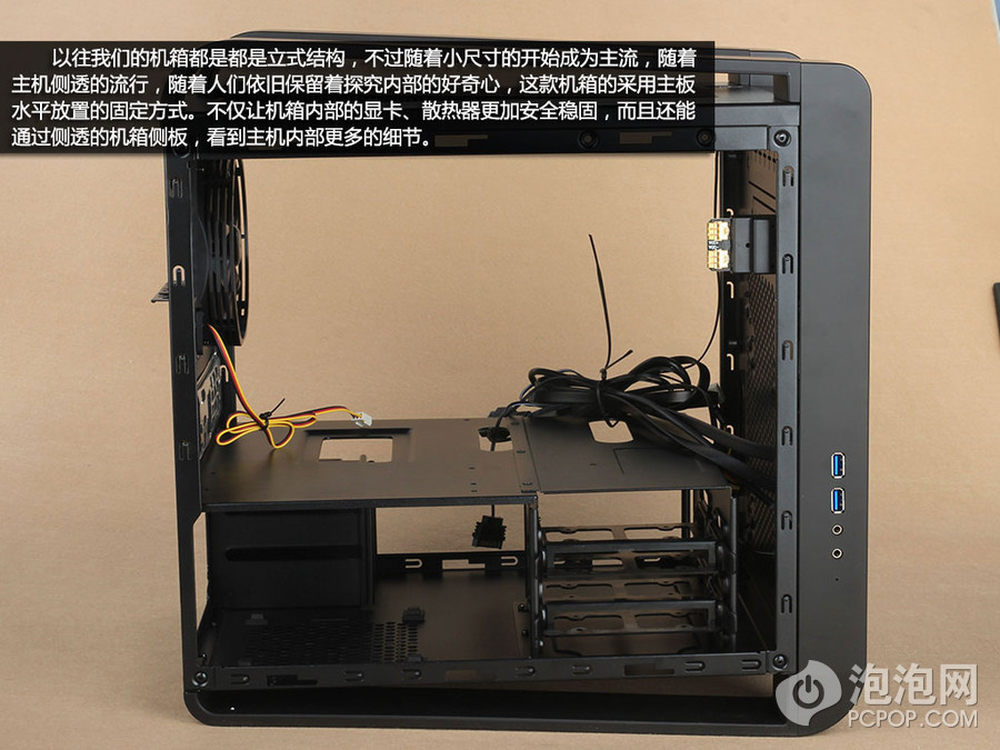

以往我们的机箱都是都是立式结构，不过随着小尺寸的开始成为主流，随着主机侧透的流行，随着人们依旧保留着探究内部的好奇心，这款机箱的采用主板水平放置的固定方式。不仅让机箱内部的显卡、散热器更加安全稳固，而且还能通过侧透的机箱侧板，看到主机内部更多的细节。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

机箱富钧XIGMATEK Aquila 天鷹座淘宝商城 599元 >> 购买链接

20/34

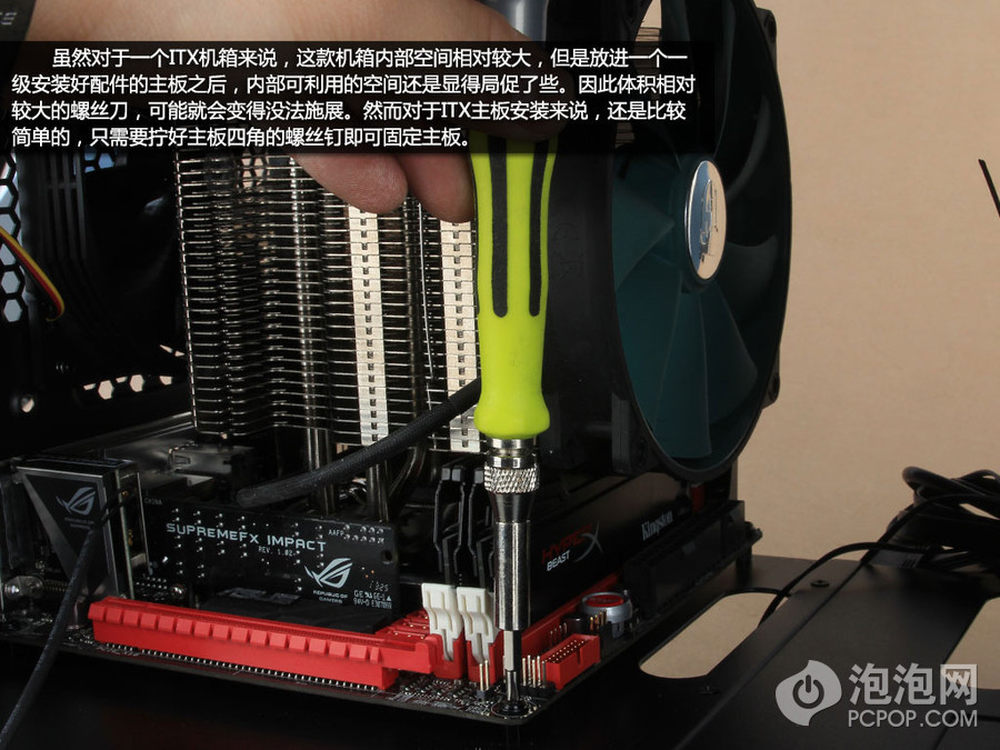

虽然对于一个ITX机箱来说，这款机箱内部空间相对较大，但是放进一个一级安装好配件的主板之后，内部可利用的空间还是显得局促了些。因此体积相对较大的螺丝刀，可能就会变得没法施展。然而对于ITX主板安装来说，还是比较简单的，只需要拧好主板四角的螺丝钉即可固定主板。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

机箱富钧XIGMATEK Aquila 天鷹座淘宝商城 599元 >> 购买链接

21/34
因为机箱主板是水平放置，所以安装显卡要轻松的很多，只需要将显卡垂直插入主板上的PCI-E插槽即可。不用像以前一样，需要考虑到显卡的长度，显卡的宽度，甚至是显卡的重量，生怕把主板压弯变形，而这回就不用有那么多的顾虑了。为了显出“高大上”的特质，笔者还是贴了个土豪金的配色。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

22/34

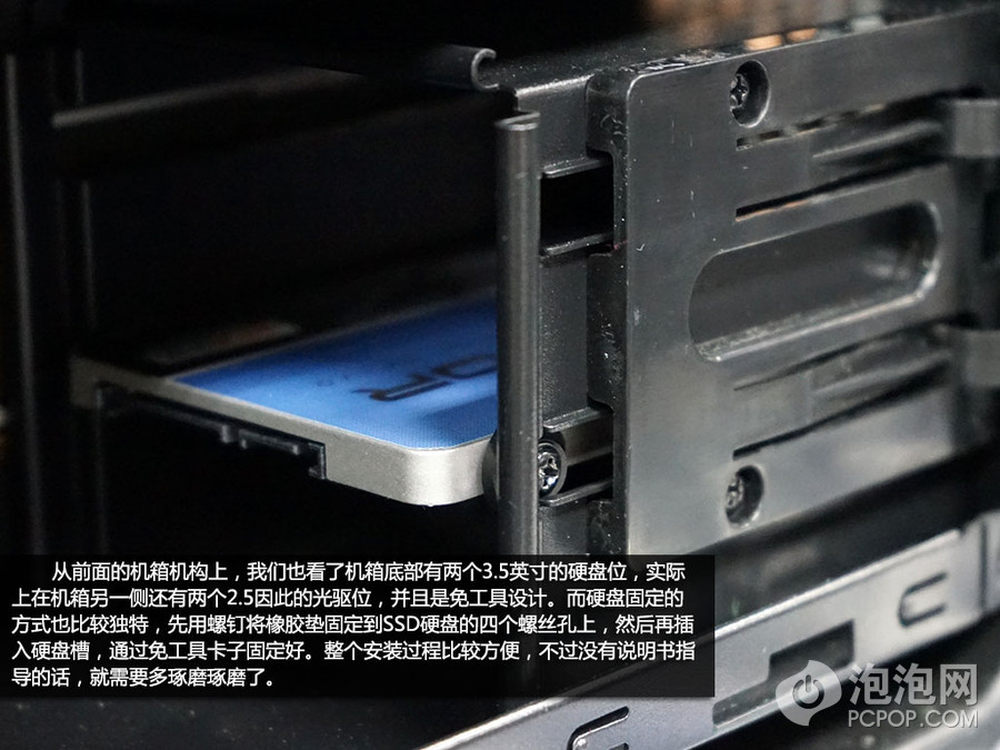

从前面的机箱机构上，我们也看了机箱底部有两个3.5英寸的硬盘位，实际上在机箱另一侧还有两个2.5因此的光驱位，并且是免工具设计。而硬盘固定的方式也比较独特，先用螺钉将橡胶垫固定到SSD硬盘的四个螺丝孔上，然后再插入硬盘槽，通过免工具卡子固定好。整个安装过程比较方便，不过没有说明书指导的话，就需要多琢磨琢磨了。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

硬盘希捷 1T 7200转64M 京东商城 409元 >> 购买链接

23/34

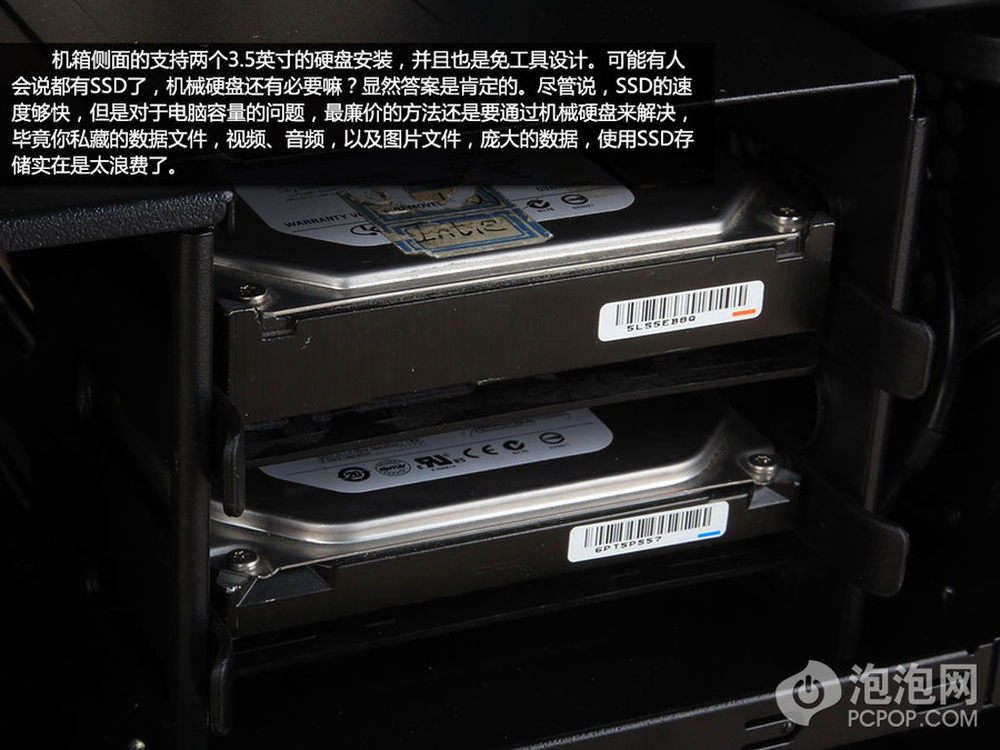

机箱侧面的支持两个3.5英寸的硬盘安装，并且也是免工具设计。可能有人会说都有SSD了，机械硬盘还有必要嘛？显然答案是肯定的。尽管说，SSD的速度够快，但是对于电脑容量的问题，最廉价的方法还是要通过机械硬盘来解决，毕竟你私藏的数据文件，视频、音频，以及图片文件，庞大的数据，使用SSD存储实在是太浪费了。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

硬盘希捷 1T 7200转64M 京东商城 409元 >> 购买链接

24/34

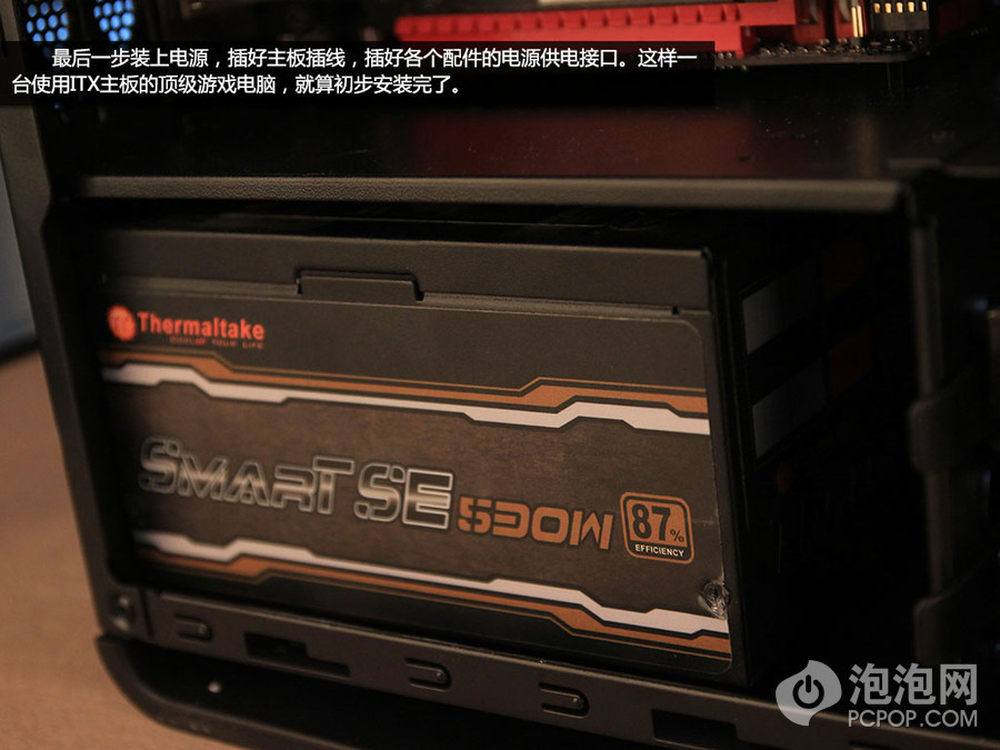

最后一步装上电源，插好主板插线，插好各个配件的电源供电接口。这样一台使用ITX主板的顶级游戏电脑，就算初步安装完了。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

电源 Tt SmartSE 530W 京东商城 399元 >> 购买链接

25/34

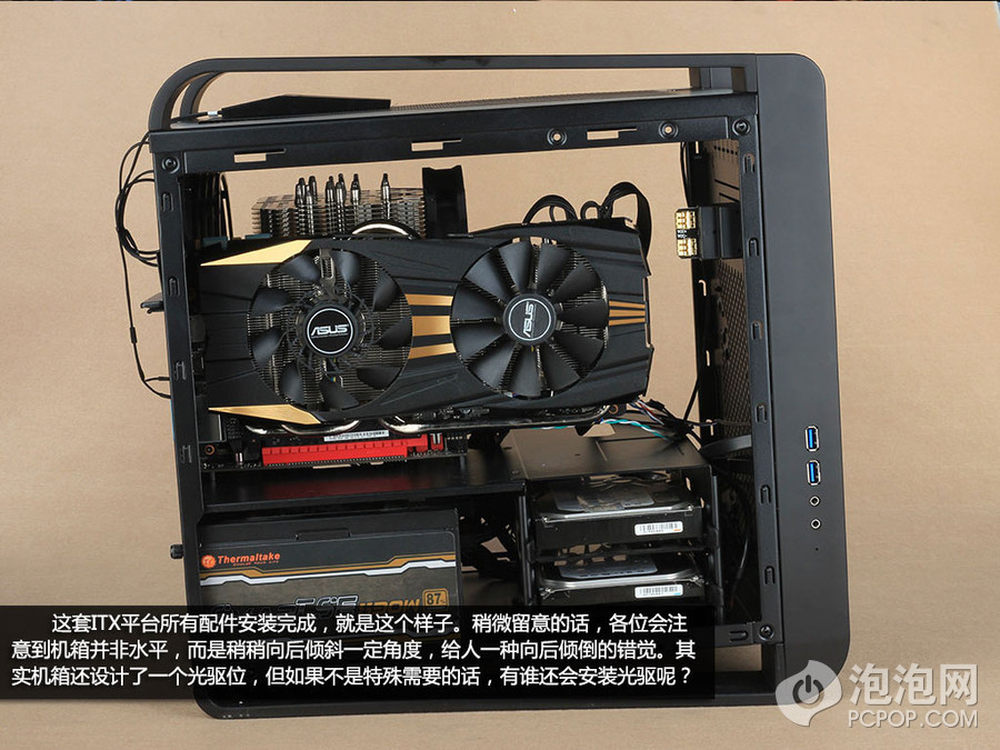

这套ITX平台所有配件安装完成，就是这个样子。稍微留意的话，各位会注意到机箱并非水平，而是稍稍向后倾斜一定角度，给人一种向后倾倒的错觉。其实机箱还设计了一个光驱位，但如果不是特殊需要的话，有谁还会安装光驱呢？
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >> 购买链接

27/34

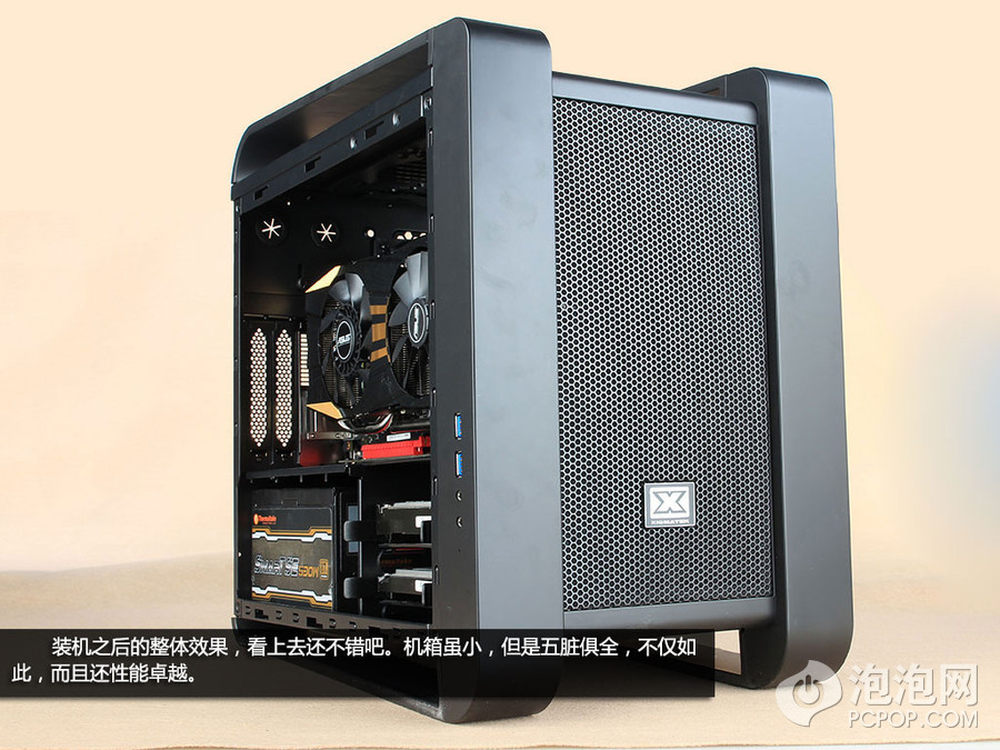

装机的整体效果还不错的吧
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >> 购买链接

28/34

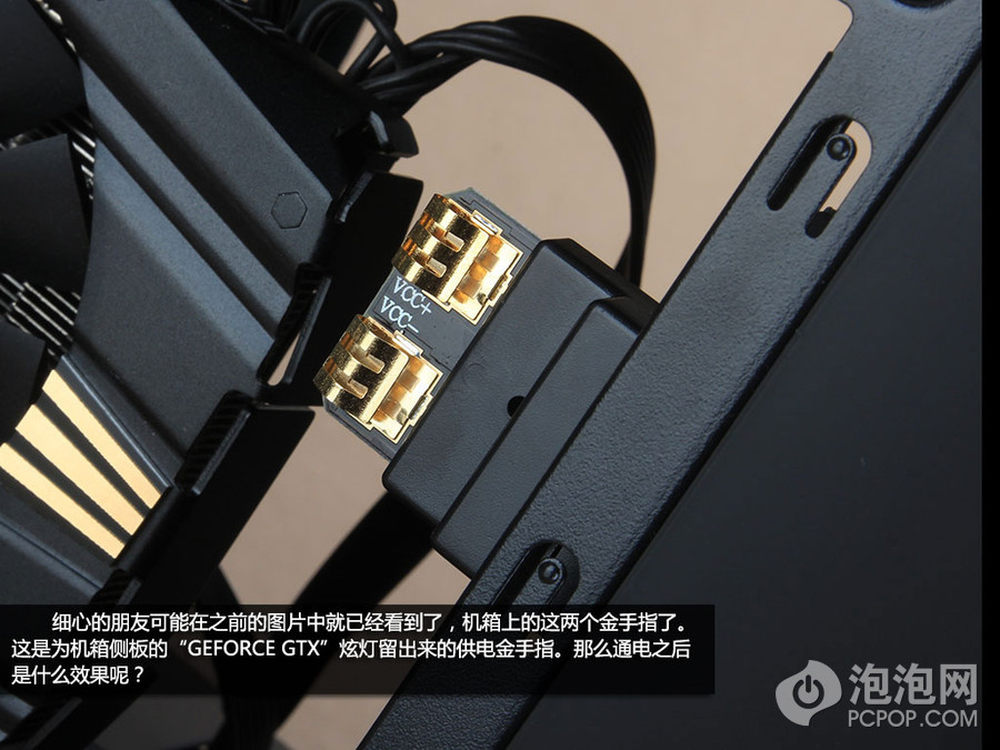

细心的朋友可能在之前的图片中就已经看到了，机箱上的这两个金手指了。这是为机箱侧板的“GEFORCE GTX”炫灯留出来的供电金手指。那么通电之后是什么效果呢？
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

机箱富钧XIGMATEK Aquila 天鷹座淘宝商城 599元 >> 购买链接

29/34

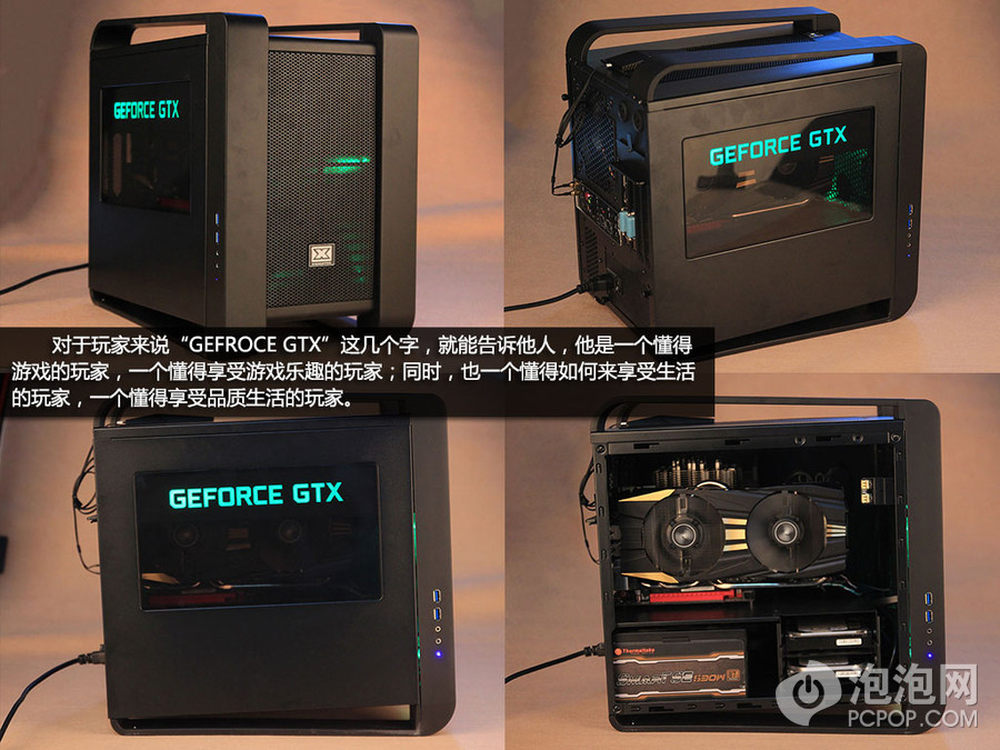

对于玩家来说“GEFROCE GTX”这几个字，就能告诉他人，他是一个懂得游戏的玩家，一个懂得享受游戏乐趣的玩家；同时，也一个懂得如何来享受生活的玩家，一个懂得享受品质生活的玩家。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >>

30/34

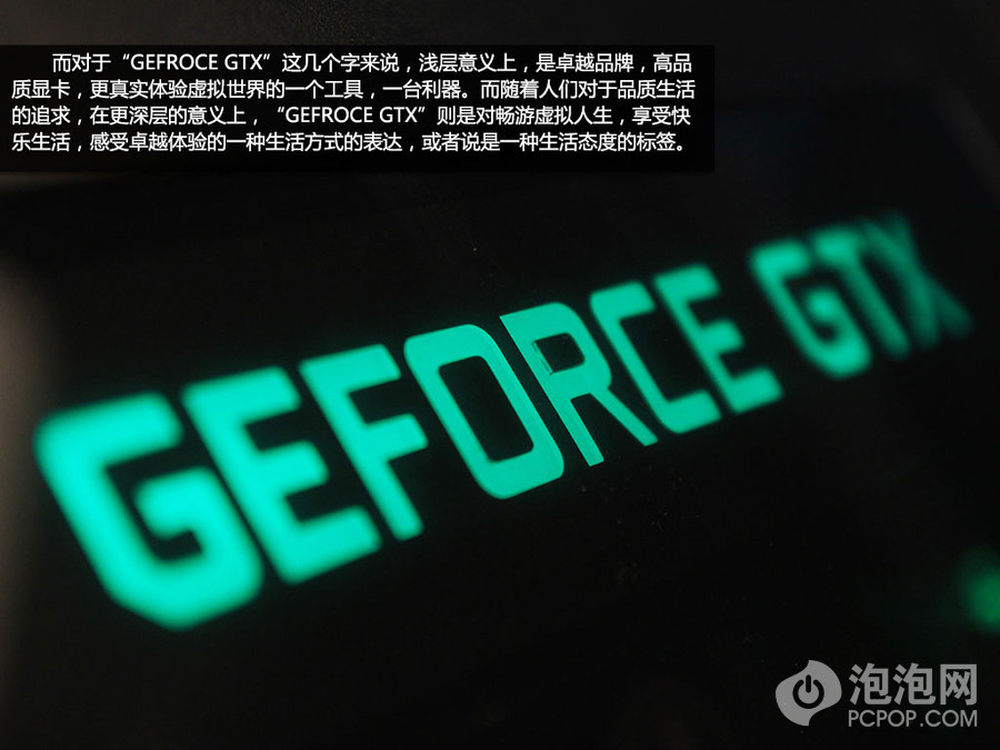

而对于“GEFROCE GTX”这几个字来说，浅层意义上，是卓越品牌，高品质显卡，更真实体验虚拟世界的一个工具，一台利器。而随着人们对于品质生活的追求，在更深层的意义上，“GEFROCE GTX”则是对畅游虚拟人生，享受快乐生活，感受卓越体验的一种生活方式的表达，或者说是一种生活态度的标签。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

机箱富钧XIGMATEK Aquila 天鷹座淘宝商城 599元 >> 购买链接

31/34

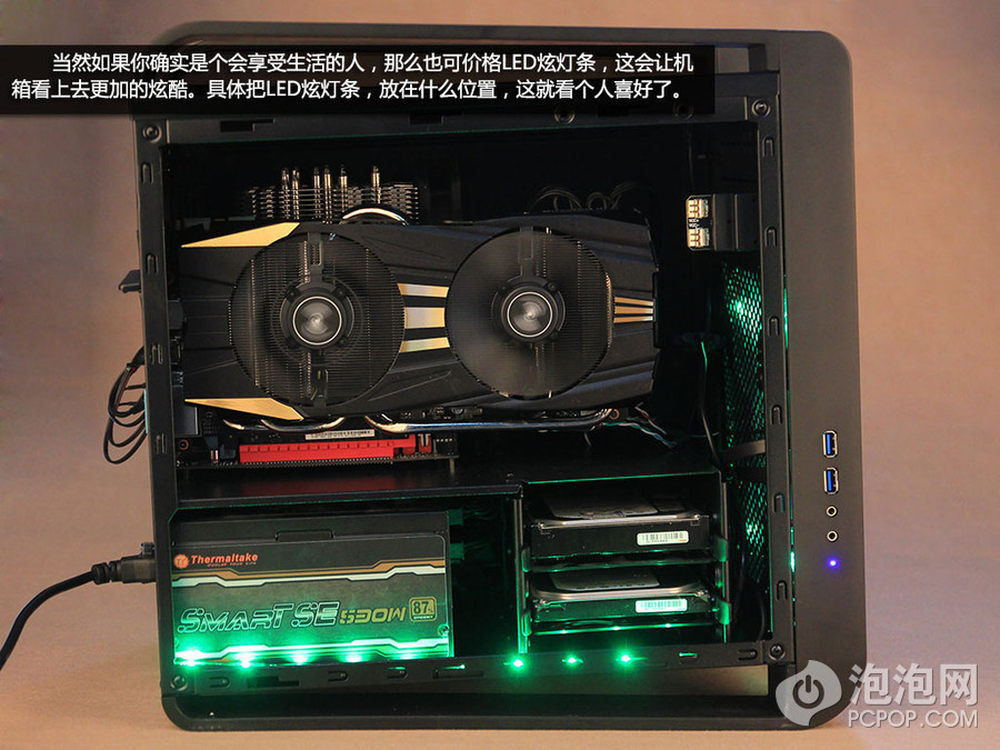

当然如果你确实是个会享受生活的人，那么也可价格LED炫灯条，这会让机箱看上去更加的炫酷。具体把LED炫灯条，放在什么位置，这就看个人喜好了。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >>

32/34

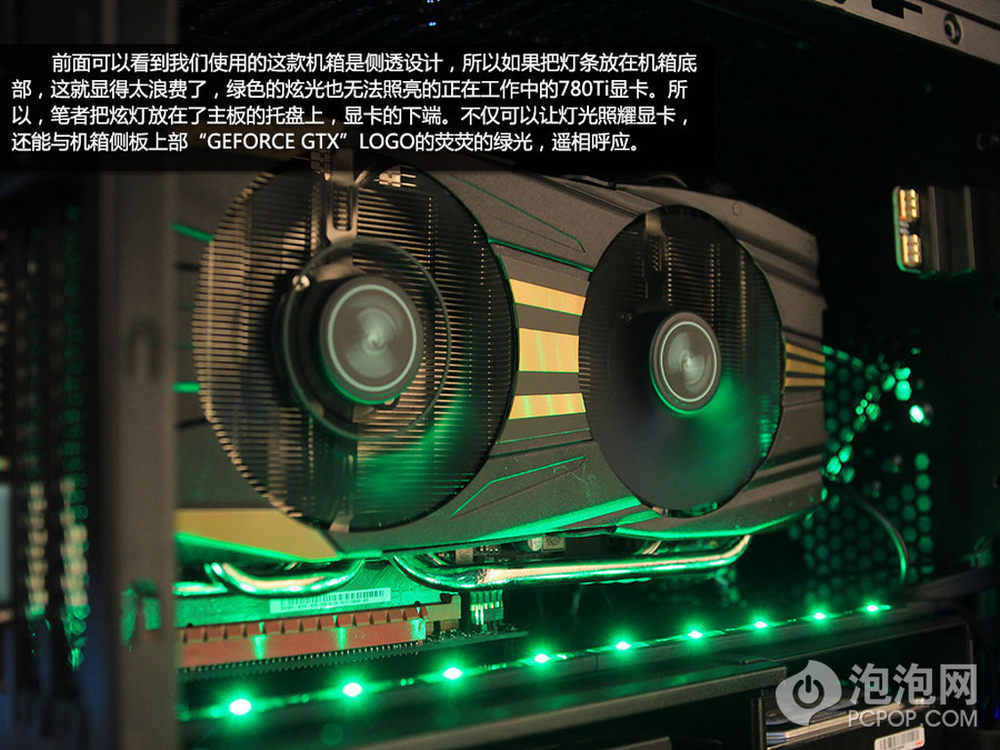

前面可以看到我们使用的这款机箱是侧透设计，所以如果把灯条放在机箱底部，这就显得太浪费了，绿色的炫光也无法照亮的正在工作中的780Ti显卡。所以，笔者把炫灯放在了主板的托盘上，显卡的下端。不仅可以让灯光照耀显卡，还能与机箱侧板上部“GEFORCE GTX”LOGO的荧荧的绿光，遥相呼应。

33/34

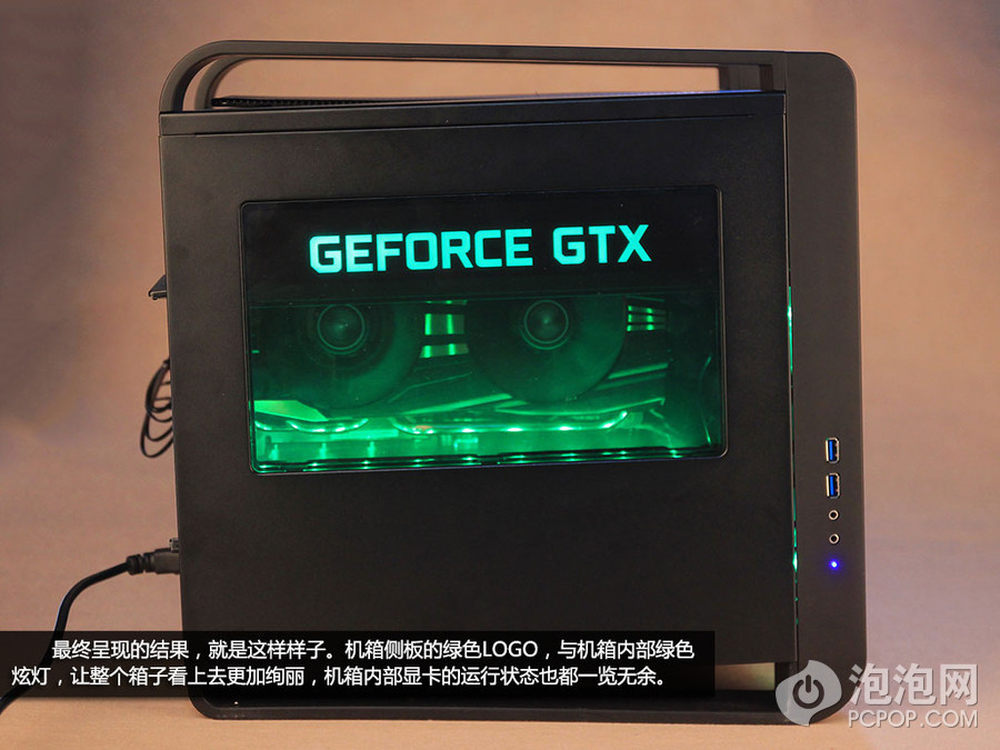

最终呈现的结果，就是这样样子。机箱侧板的绿色LOGO，与机箱内部绿色炫灯，让整个箱子看上去更加绚丽，机箱内部显卡的运行状态也都一览无余。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

机箱富钧XIGMATEK Aquila 天鷹座淘宝商城 599元 >> 购买链接

34/34

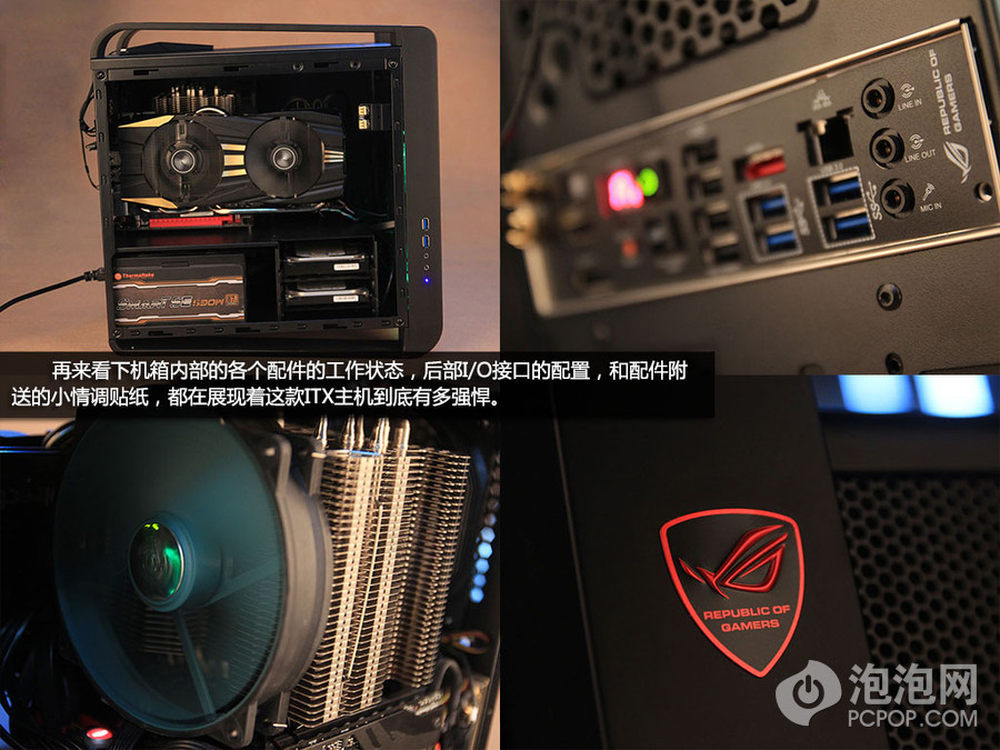

再来看下机箱内部的各个配件的工作状态，后部I/O接口的配置，和配件附送的小情调贴纸，都在展现着这款ITX主机到底有多强悍。 ITX主板也能够玩上GTX780Ti，还能个性的侧漏霸气的显卡，非常的个性吧。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

CPU Intel i5 4670K 3.4GHz 京东商城 1609元 >> 购买链接

显卡华硕圣骑士GTX780TI 京东商城 5799元 >> 购买链接

主板华硕ROG M6I Z87 京东商城 1799元 >>
