白金效率 测游戏悍将魔尊GP600M奢侈版
1/27

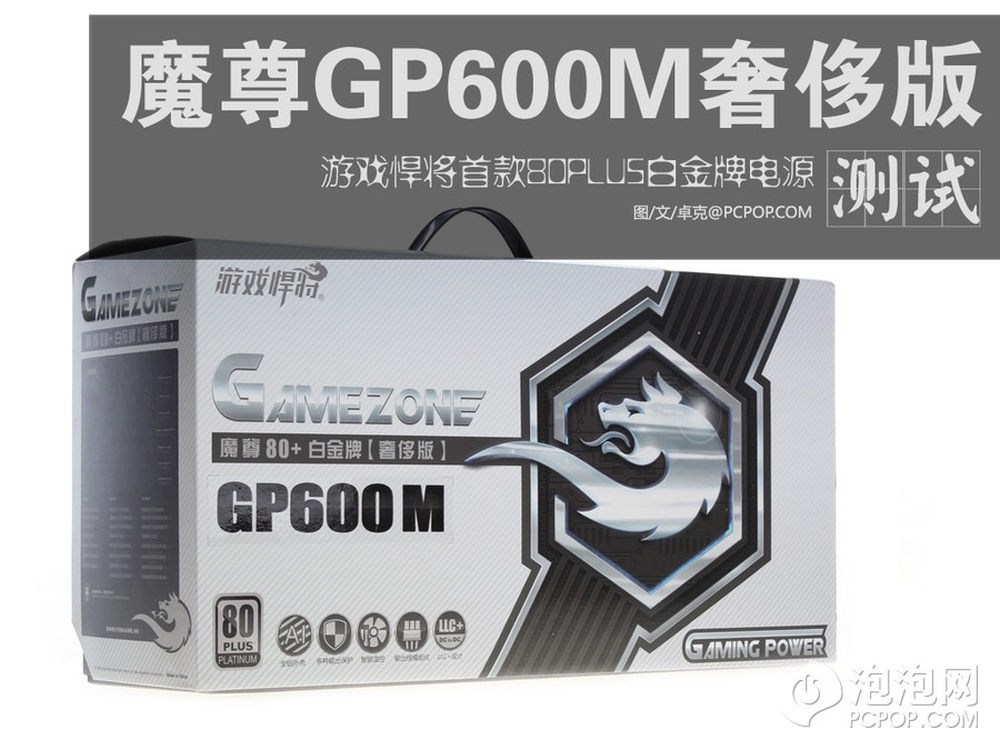

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 游戏悍将最近3年在国内机箱市场上经营的风生水起,而且这还是在市场中弥漫着“DIY衰落”的背景音中完成的,看来他们确实有一套行之有效的经营策略,不过营销和渠道再好也要有优秀产品做基础,我们今天收到的是游戏悍将魔尊GP600M奢侈版。额定600瓦功率,80PLUS白金牌效率认证。
2/27
游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源的包装盒奇长无比,42cm都赶上高端显卡的盒子了,包装盒背面可以看到魔尊奢侈版一共有3个型号,功率分别为600瓦、800瓦、1000瓦。功率分配参数和供电接口数量也都详细的标注在盒子上了。此外还写上了产品特点,这些特点我们之后一一详细说明。
3/27

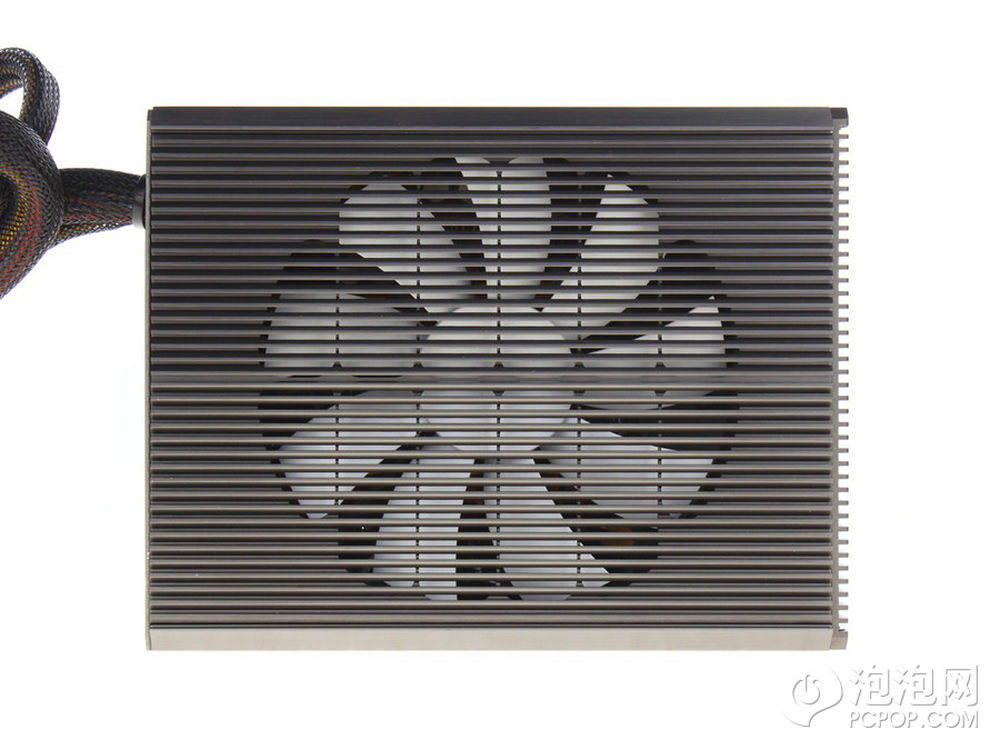

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 如果遮住顶部一半,你会感觉这是个无风扇电源,实际上它有一个13.8cm风扇,而且还是一个2cm厚的特殊型号风扇(一般是2.5cm厚的)。电源外观非同一般,也是测试过电源中最独道的。
4/27

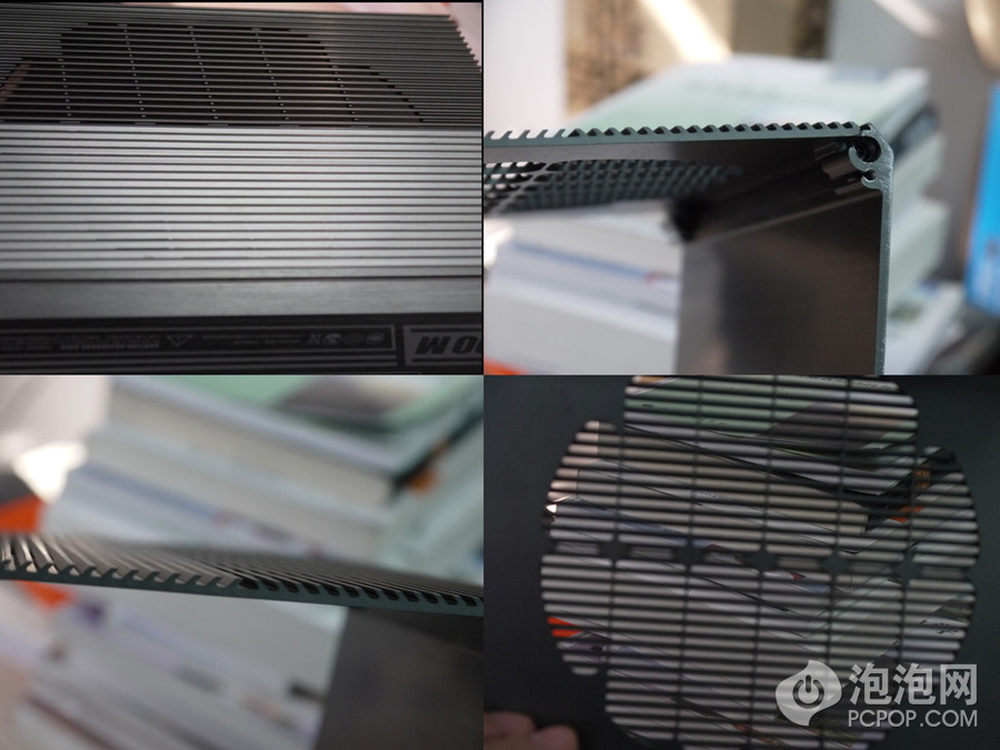

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 为了拆开外壳给大家仔细分析,小编我手被划开个大口子,感兴趣的玩家戳这里。下面我按四张图片顺序给大家介绍。 左上:电源外壳采用百叶窗式的鳍片,而且鳍片分两个角度倾斜的覆盖在顶部,这样的好处是:防尘。你可以用布轻易擦掉所有灰尘,几乎没有落在内部的。 左下:你可以清晰的看见两组鳍片交汇的地方。这种瓦片式鳍片的覆盖方式确实挺有意思。 右上:3片合页式外壳,全铝外壳,厚度5mm,绝对有利于散热。 右下:顶部风扇的透气性还可以,内外空气交换没有收到阻碍。
5/27
游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 部分模组化线材,原生线材有主板的24PIN和CPU的4 4PIN供电。我现在也没找出到底是什么部位把我手划开的口子,总之捧着它时不要太不经心。
6/27

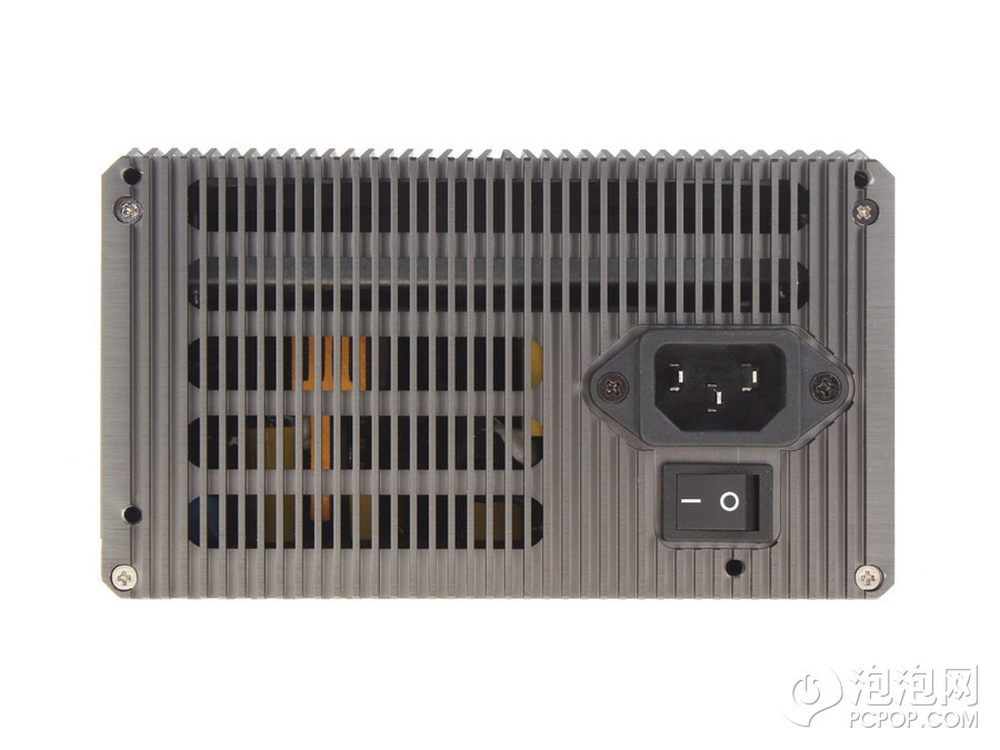

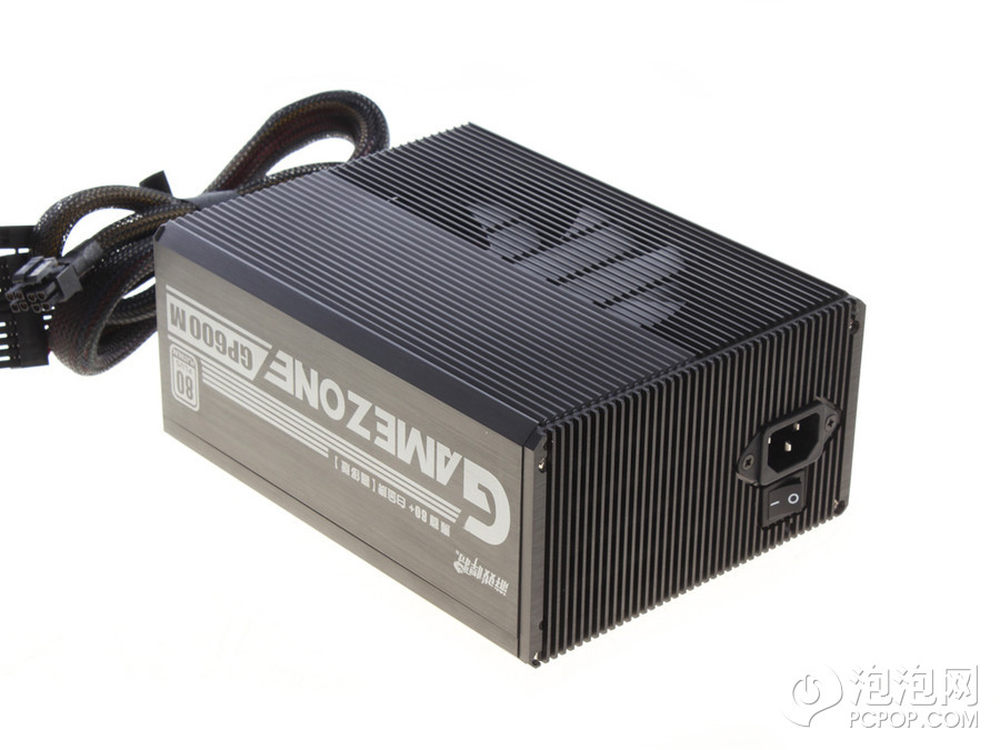

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源背面的散热也不错,交流电总开关也没有省略,从这个角度看比其他电源要彪悍多了。
7/27
游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源身长19cm,这个对600瓦电源来说极为罕见,大部分都是14-16cm的身材,所以相对来说散热的空间大了很多,由于电源是80PLUS白金牌的效率,本身发热就少,所以预测这颗电源即便满载也会很安静,因为风扇转速确实没必要很高就能应付一切情况。
8/27

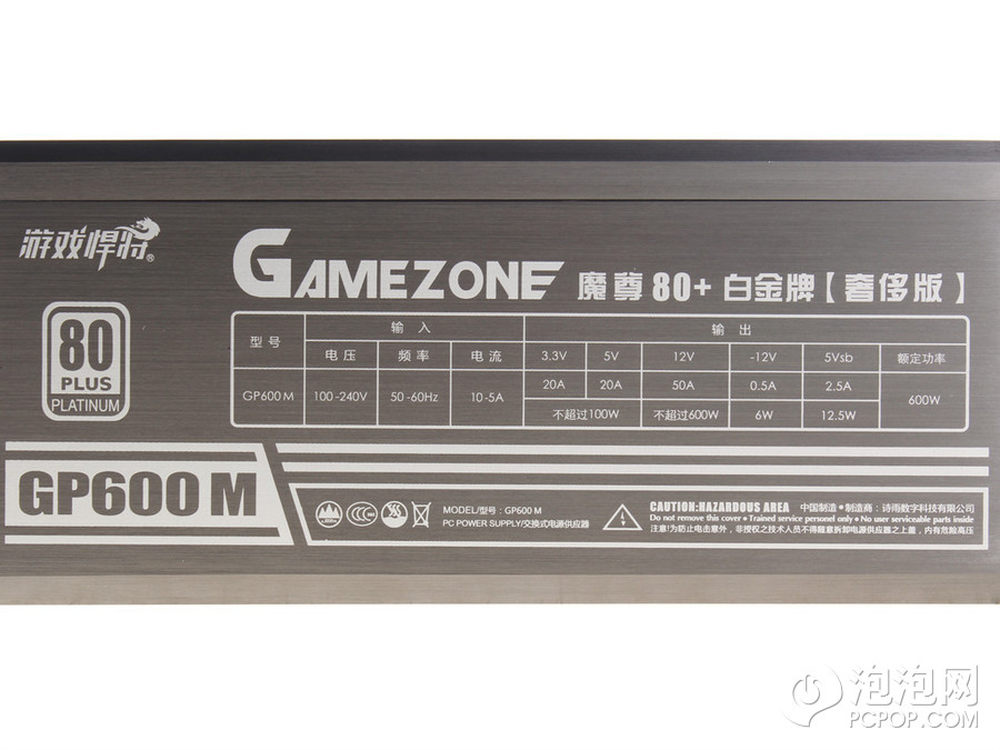

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 参数规格中可以看到12V输出能力和电源额定功率相当,适合当前的显卡、CPU吃电大户,3.3V和5V干脆设计成联合输出不超过100瓦,虽然离EPS2.92还差好几十瓦,但当前很难找到哪个平台3.3V&5V的联合输出超过50瓦的情况。认证信息里暂时只有3C。
9/27

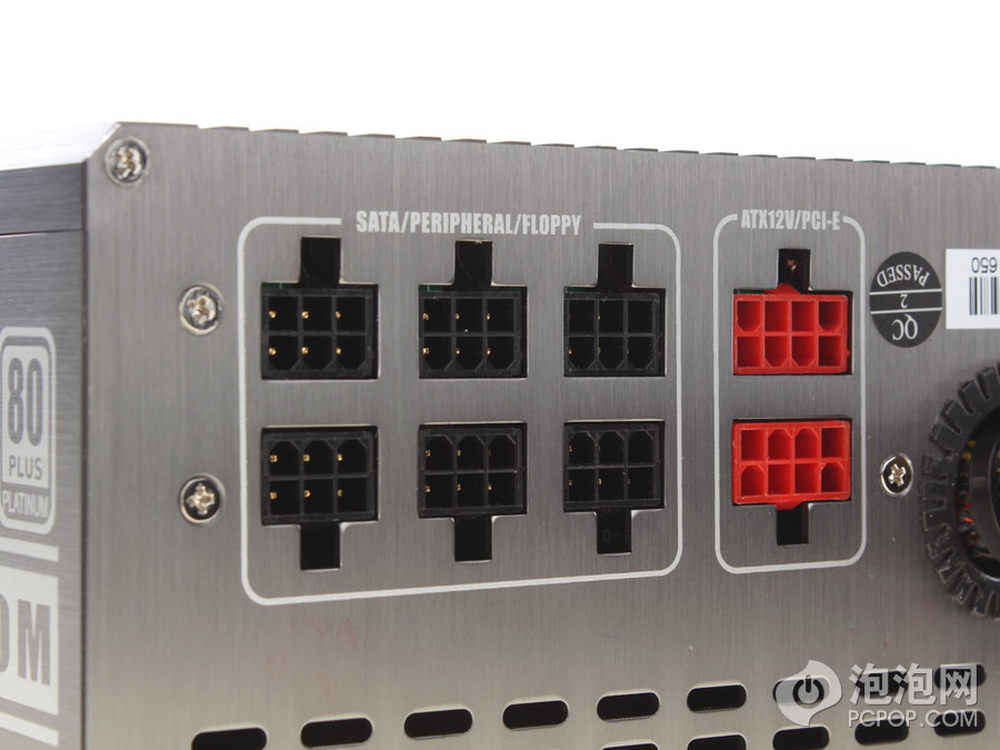

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 黑色接口插PATA接口和SATA接口,红色的插PCIE插头,间距足够,拔插会方便些。
10/27

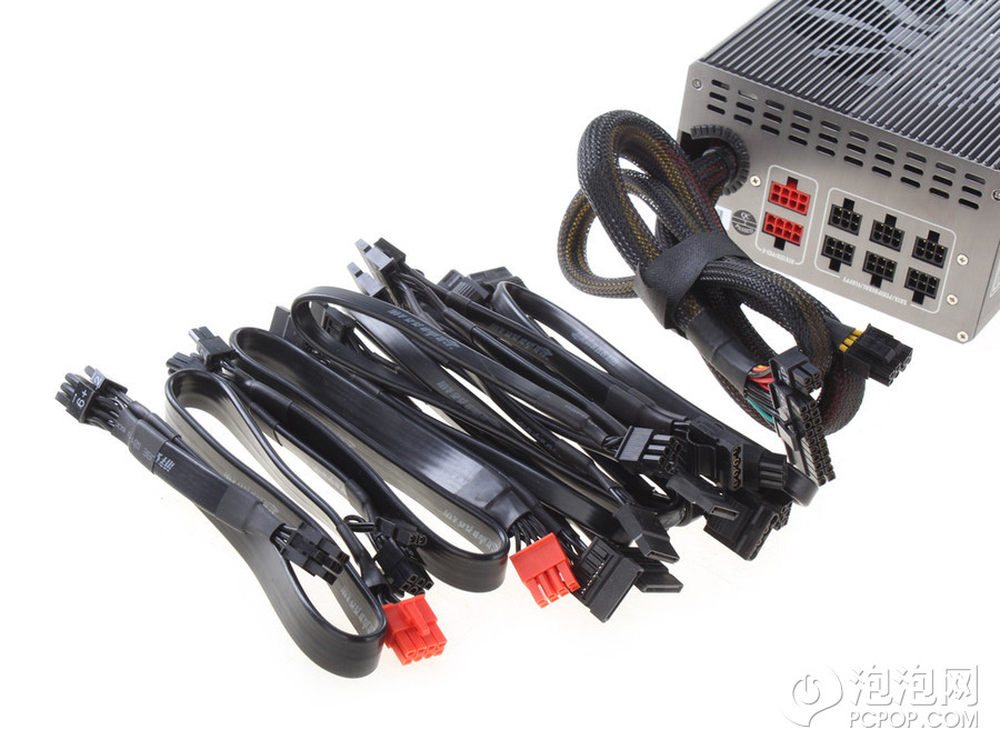

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 主板24PIN长50cm,CPU供电线材也只有50cm,这根应该在长一些才完美。显卡接口4个,可以给2张顶级显卡供电。PATA接口5个,SATA接口8个,绝大部分用户都够用了。而且模组化线材均采用扁线设计,不过线材与接口的连接处用热缩管的处理方式显得不够精细,和精致的外壳相比略逊一筹。
11/27

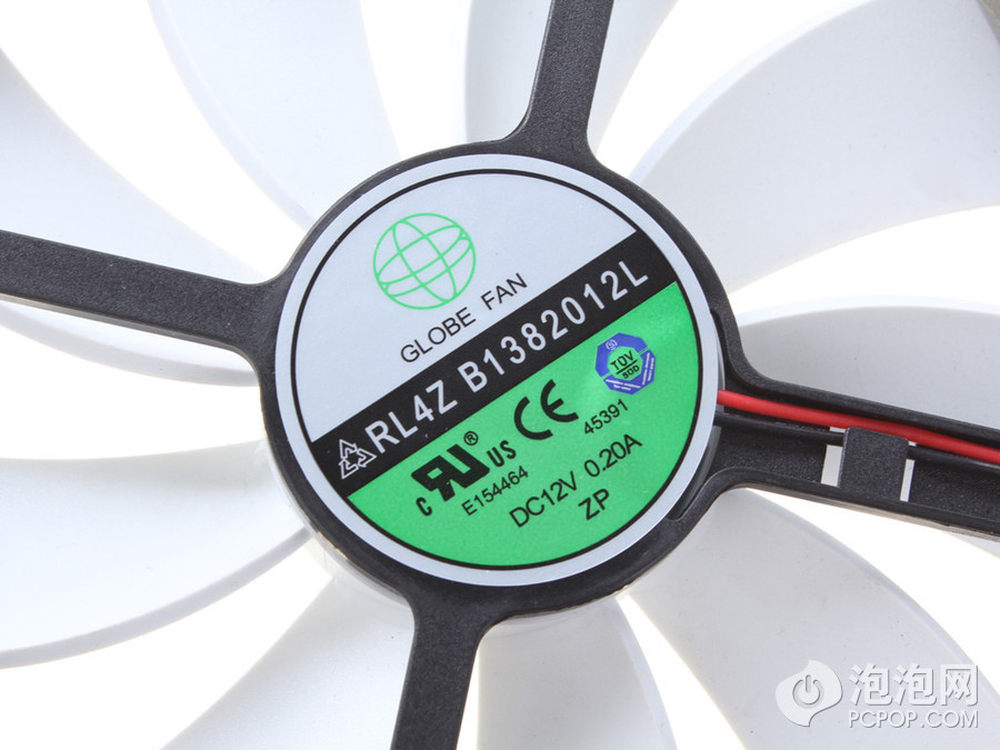

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源风扇来自GLOBE FAN,正规品牌,直径13.8cm,厚度是少见的2cm,也许因为电源开模尺寸比较特殊,一般的2.5cm厚风扇刚好不能满足ATX尺寸要求,只好选择了2cm厚的风扇。 这颗电源的噪音表现极为出色,在满载时耳朵距离风扇罩4cm时才能听到明显的风声,半载下和轻载下几乎听不到任何噪音,这种表现相信很多玩家都会满意。
12/27

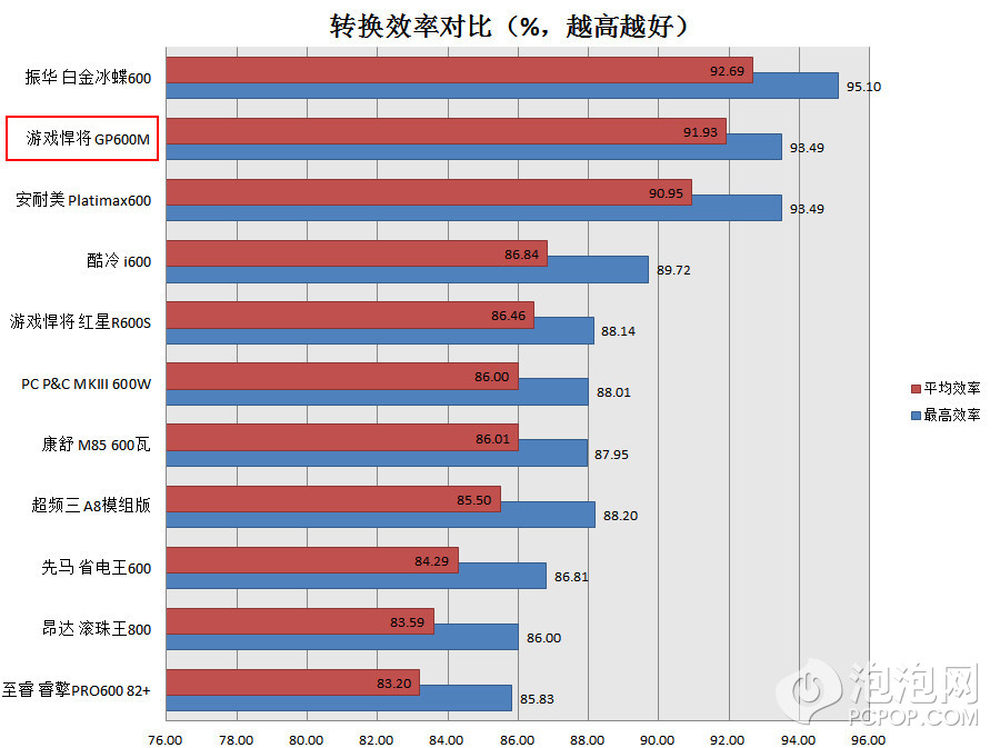

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 转换效率测试,魔尊GP600M奢侈版表现非常出色,最高效率达到93.49%%,平均效率在80PLUS白金牌产品中也属于不错的水准。如果这个表格里其他600瓦电源卖599元,这颗卖698元,你们觉得是否有竞争力?
13/27

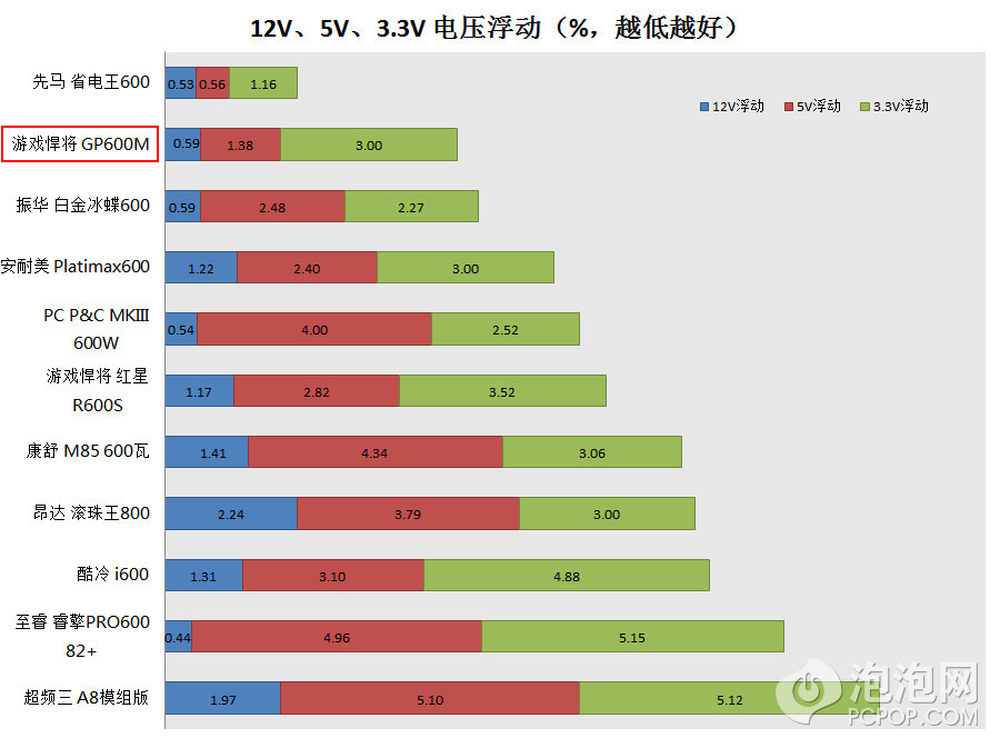

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 静态负载测试中电压浮动也很低,尤其是12V的浮动值还不到1%%,总排名依然靠前。
14/27

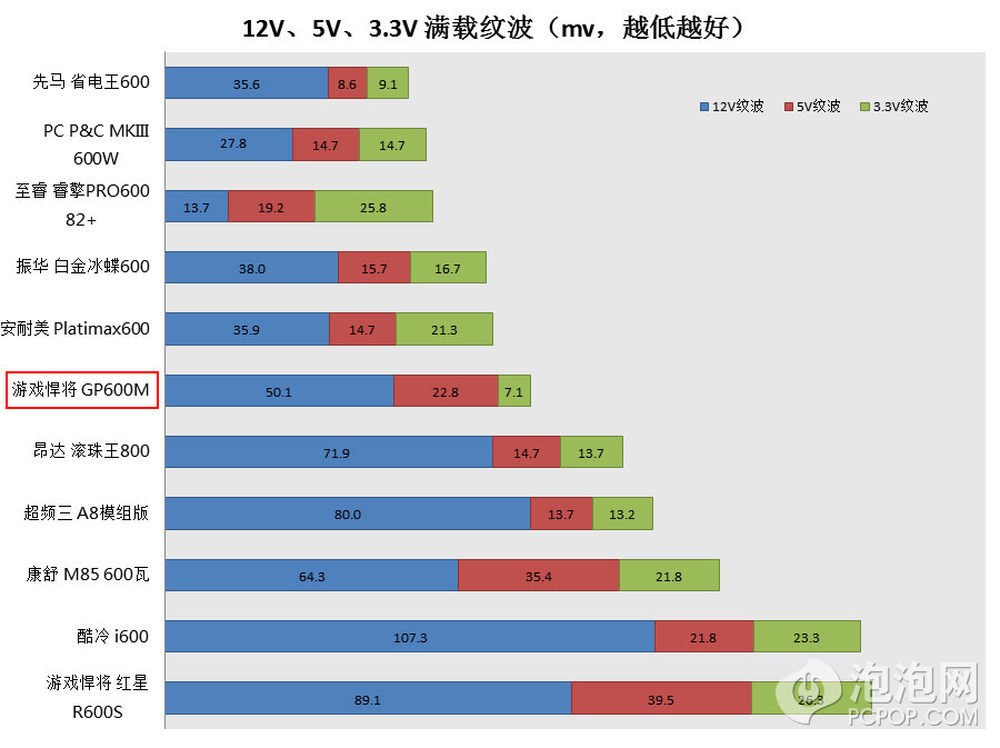

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 纹波表现还不错
15/27

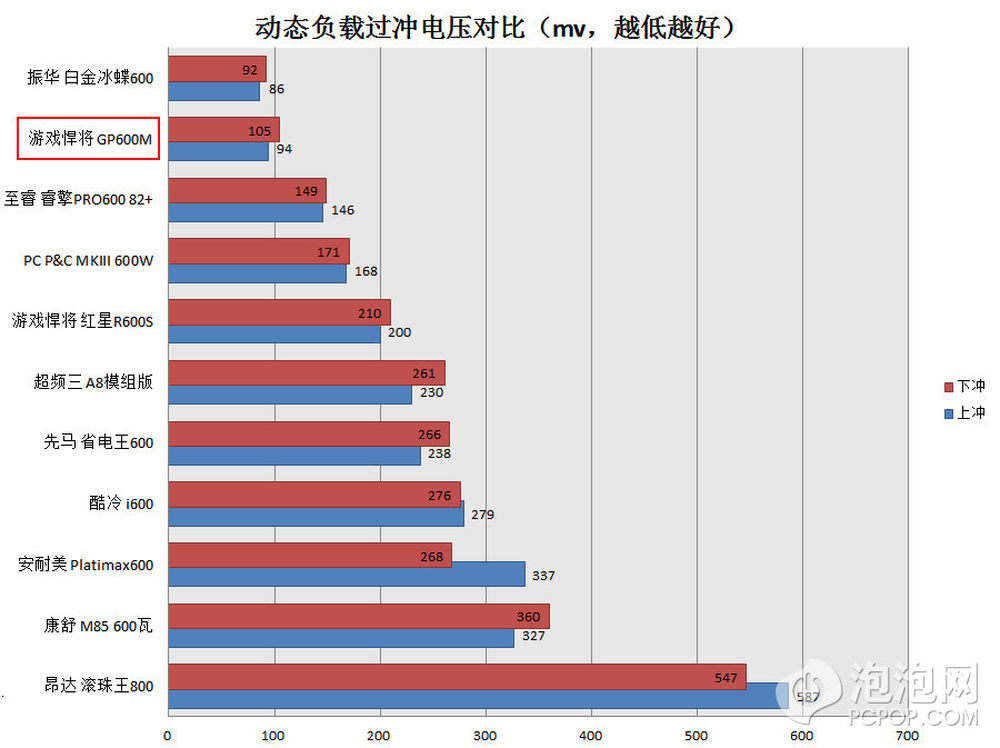

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 动态负载测试中,过冲电压非常低。
16/27

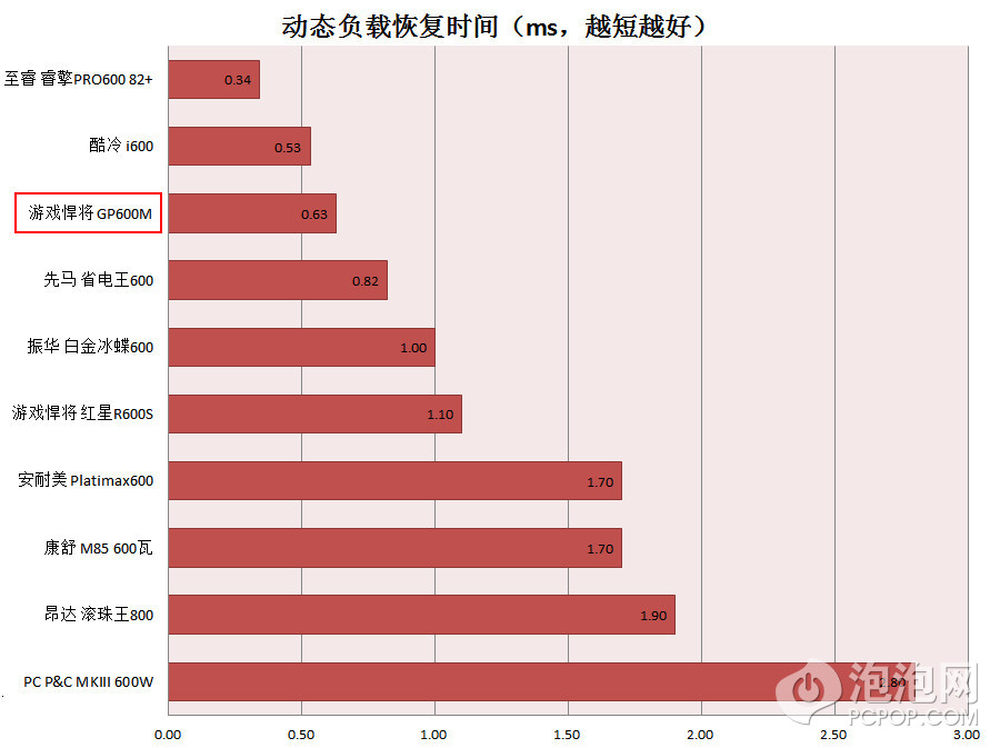

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 动态负载中不但过冲电压很低,而且电压恢复到均值的时间还很短,如果各位结合18页的波形图看会发现波形很规整,负载频率从10-10000Hz的变化中也没有出现任何不稳定的情况出现。
17/27
游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 保持时间虽然没有位列前茅,但是也超过了及格线16ms。
18/27

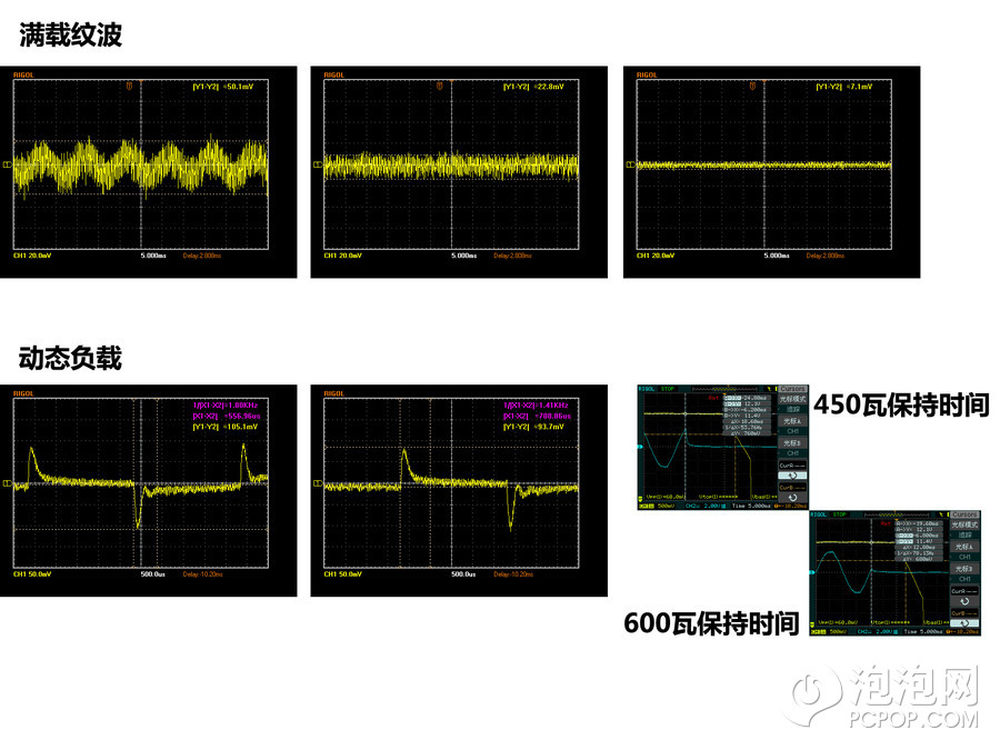

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 测试的波形图都集中在这里,感兴趣的玩家和厂商可以参考。
19/27
游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 游戏悍将魔尊GP600M奢侈版采用了CM6901控制的LLC半桥谐振 主动式PFC电路,二次侧采用同步整流方案,其中3.3V和5V输出采用DC-DC方式输出。这是我们第一次见到来自ATNG代工的产品,实际上ATNG在2011年底就已经推出了这个方案,但经过了2年多时间一直没有遇到合适的大品牌为其代工。这颗电源的散热片应该也是特别安排的,橙黄色显得更加游戏化。
20/27

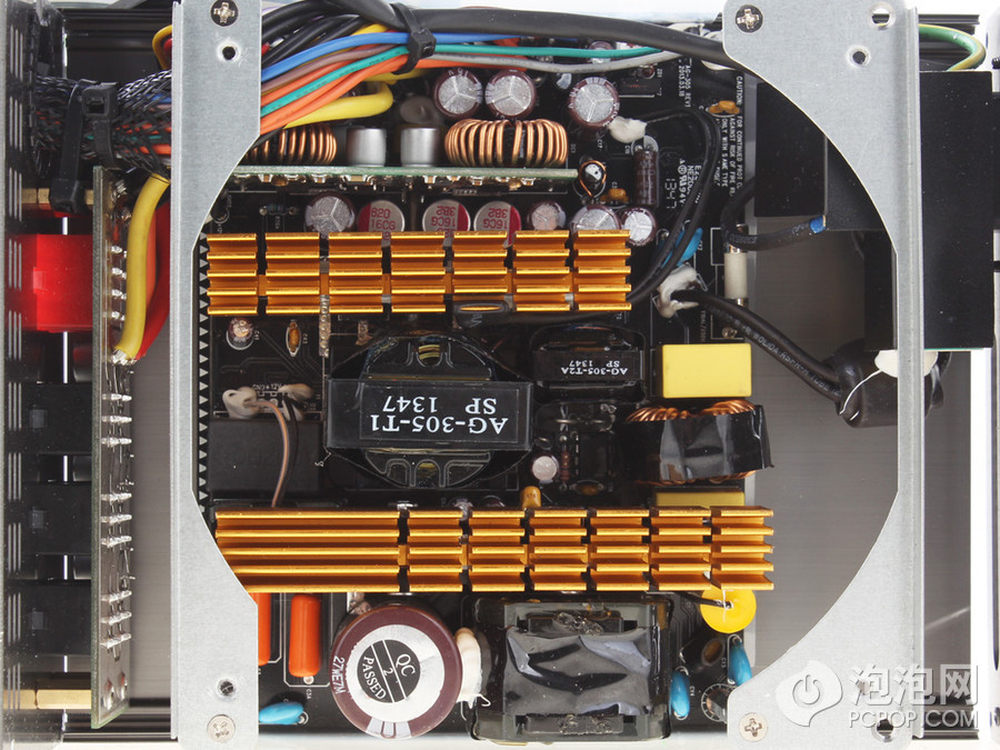

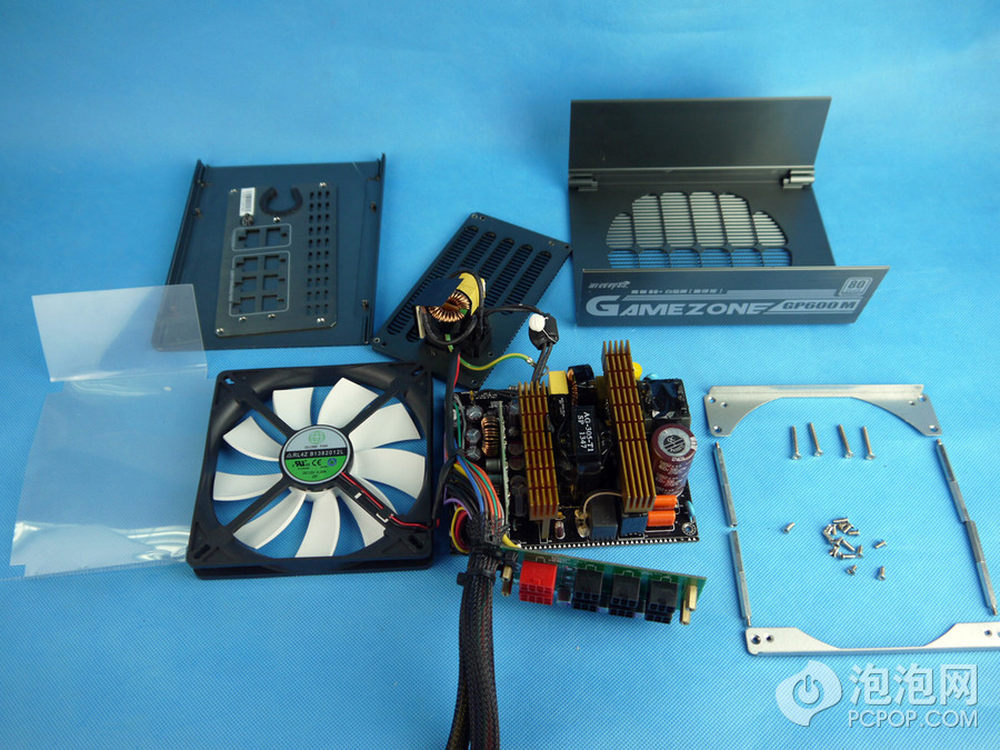

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 这颗电源的结构略复杂,由于外壳设计突破了常规,如何把PCB和风扇安置好也成了难题,最终只能再为风扇做出一个托架才行,游戏悍将没有把风扇通过螺丝拧在顶部外壳,这样电源看上去浑然一体,所以整个电源看上去像个无风扇的被动式散热电源,游戏悍将把魔尊设计成这样可谓下了不少心思。
21/27

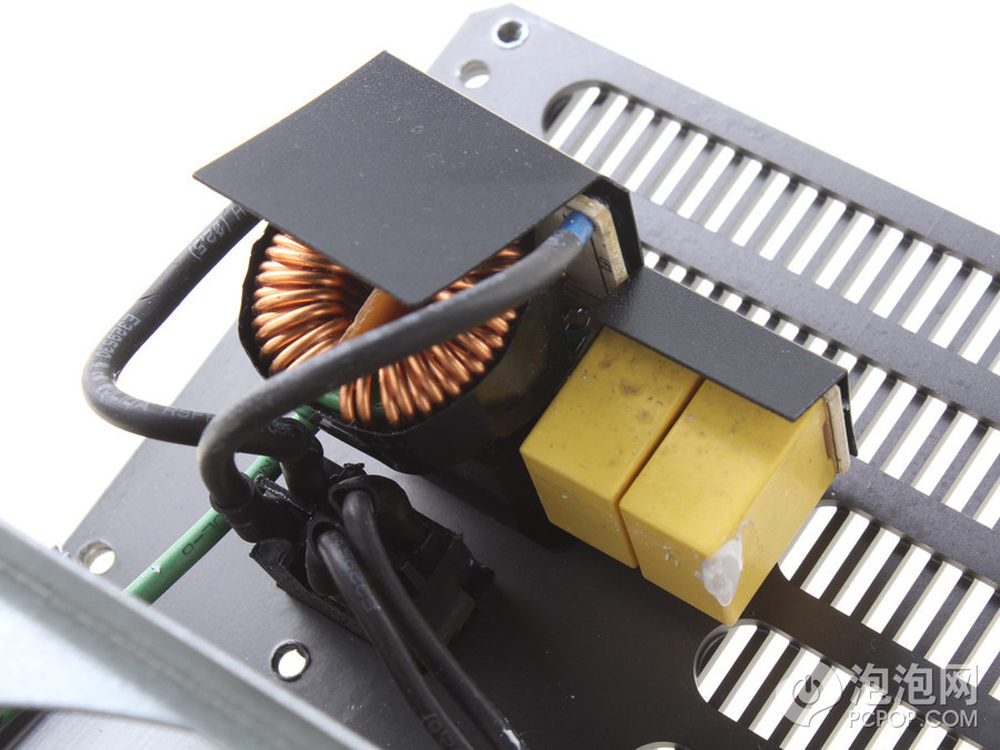

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源在EMI滤波上一共设置了4个X电容,3对Y电容,2个共模电感,一个MOV和一个保险管,这部分用料非常规范充足。
22/27

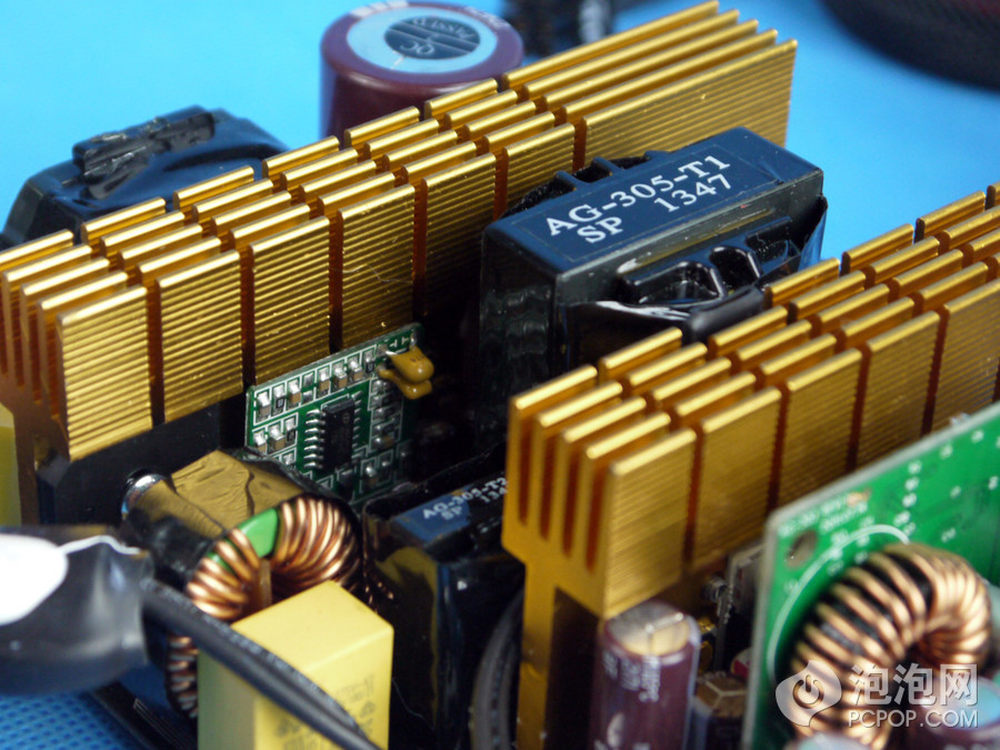

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ PFC开关是2颗英飞凌的IPW60R190C6并联,2颗LLC开关管也是这个型号,耐压650V,通态电阻0.19欧姆,可以传输20.2A电流,采用20A的管子,功率余量还是比较大的。靠近一次侧散热片的小PCB上安放着PFC的控制器CM6502,LLC控制器CM6901在PCB的背面。二次侧的同步整流MOS使用的英飞凌4颗IPP023N04N,耐压40V,通态电阻只有2.3毫欧,可以传输90A电流,耐压低的元件保证了通态电阻低的特性,功率余量也超级多。
23/27

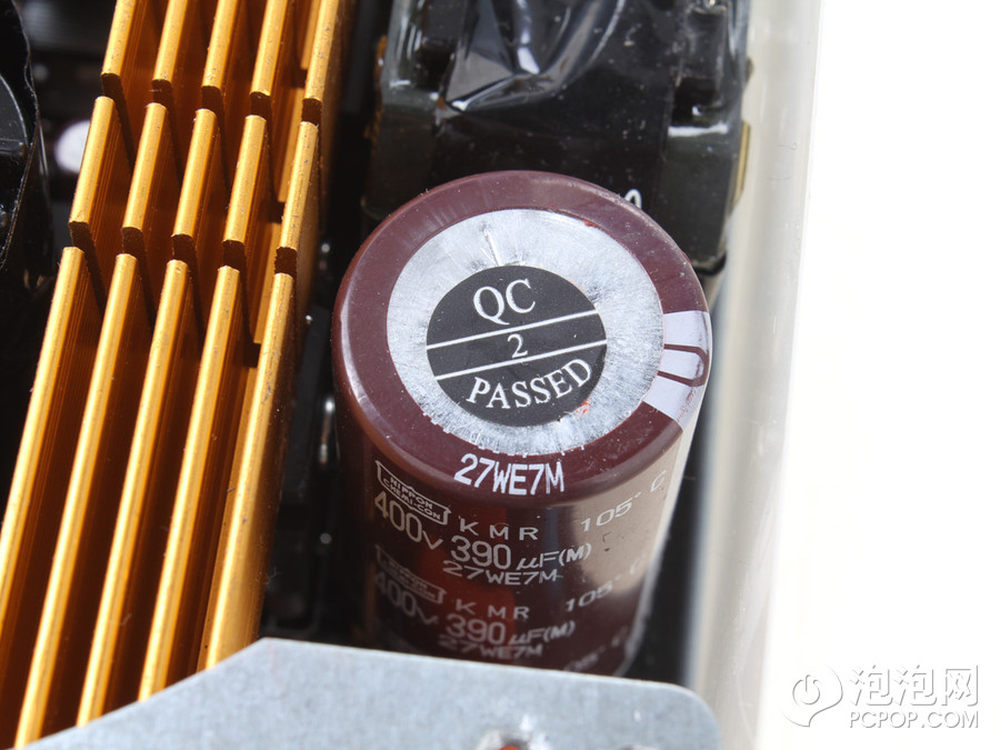

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 主电容来自日本化工,品质很不错,耐压400V,容值390uF,耐温105摄氏度,很不错的规格。而且实测中发现保持时间也足够。
24/27

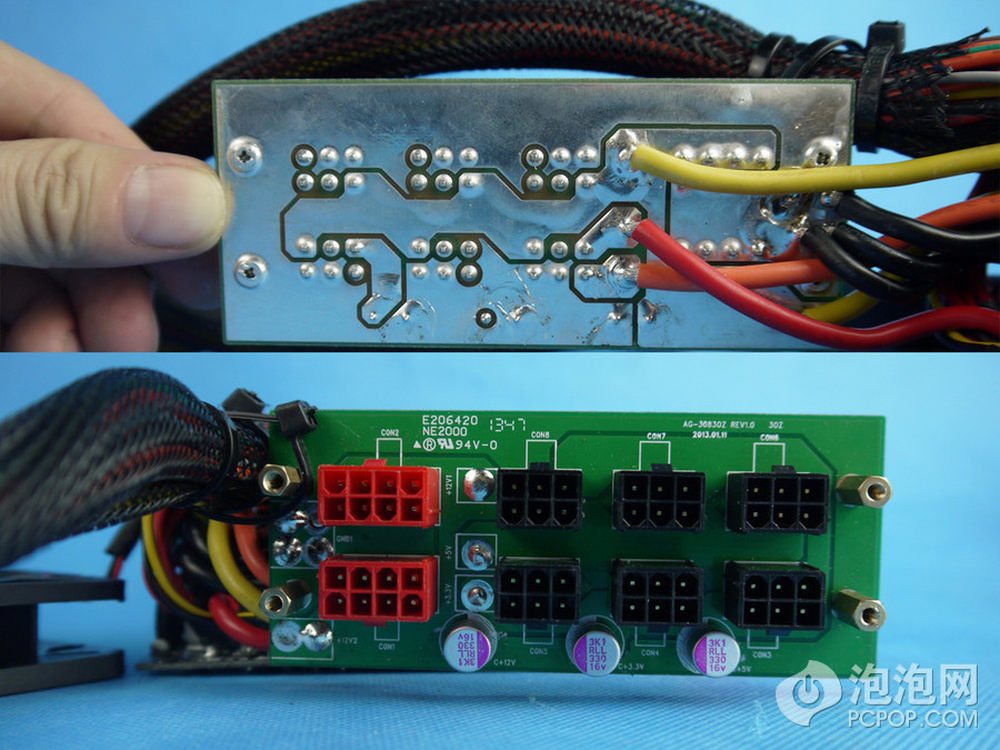

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源的模组化接口负责所有显卡、硬盘的供电,3.3V、5V均采用一根12AWG规格的线材,12V采用2跟12AWG的线材导入,另外还有3根地线也是这个规格。但是引线根部处理比较粗糙,绝缘也没有做好。正面可以看到3.3V、5V、12V各采用了一颗固态电容滤波。
25/27

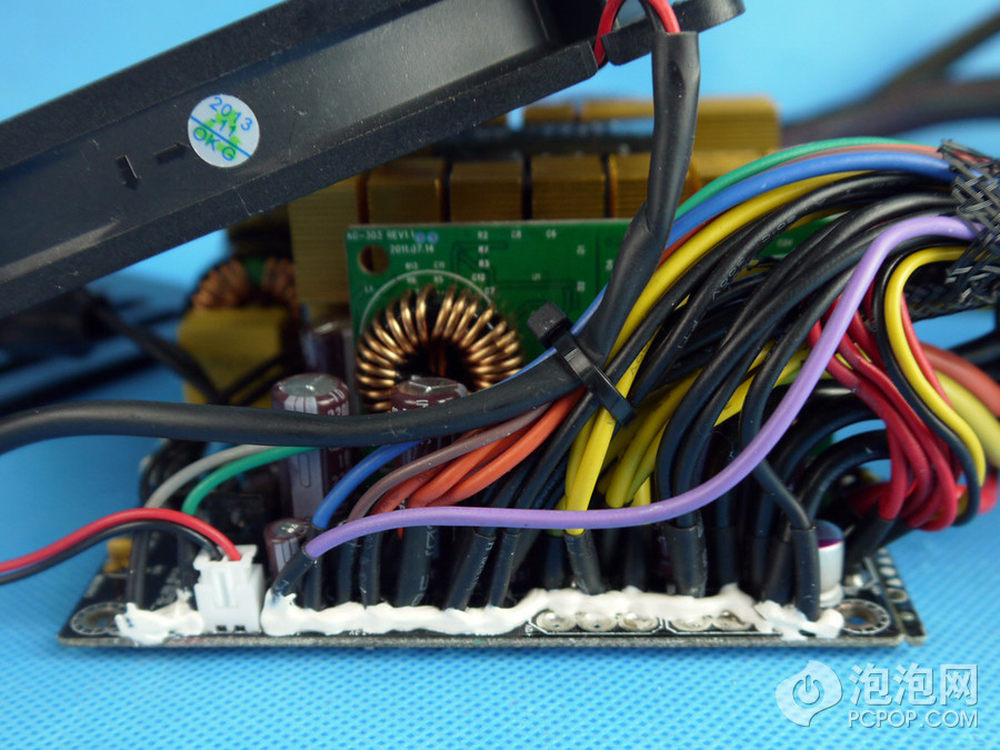

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 二次侧采用了7颗日本化工的电解电容,和3枚固态电容输出部分的线材根部均箍了金属环也套了热缩管做保护,而且还额外点胶固定。3.3V和5V的输出采用一张PCB板,由于遮挡,基本看不到功率元件规格。
26/27

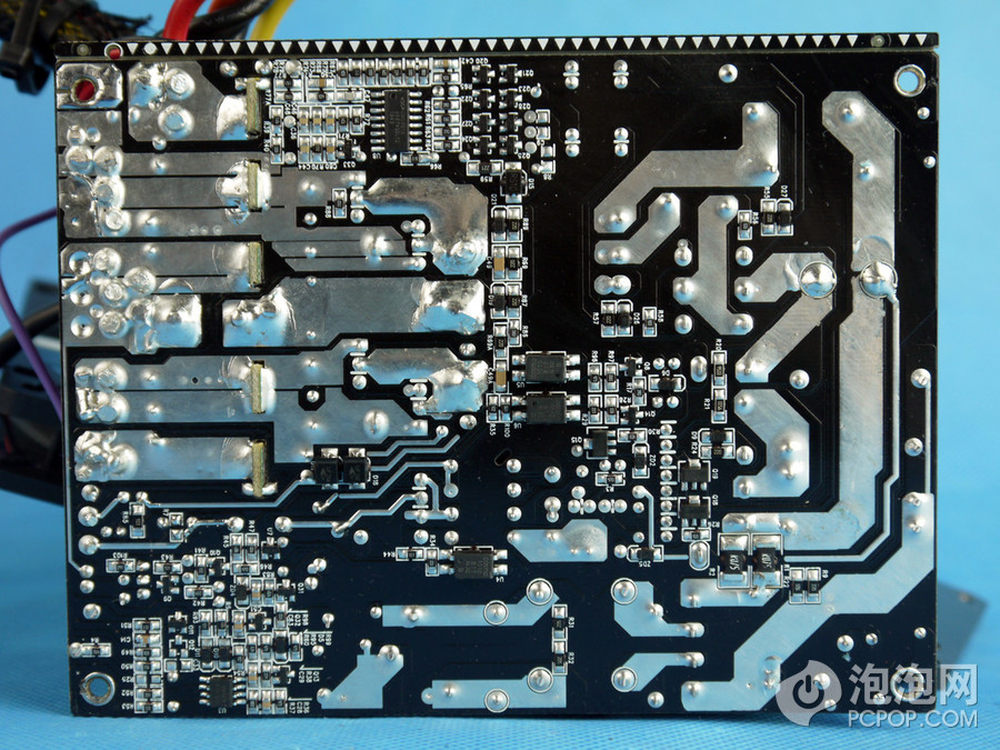

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 电源背部大量覆锡,SMT工艺也还可以,有些地方有手工补锡的痕迹,可以看到左上侧有CM6901芯片,光耦也放在了PCB背面。总的来说奢侈版采用双面PCB,用料很充足,元件全部来自于日本和德国,只是制造工艺略显粗糙,自动化比例还有加强的空间。
27/27

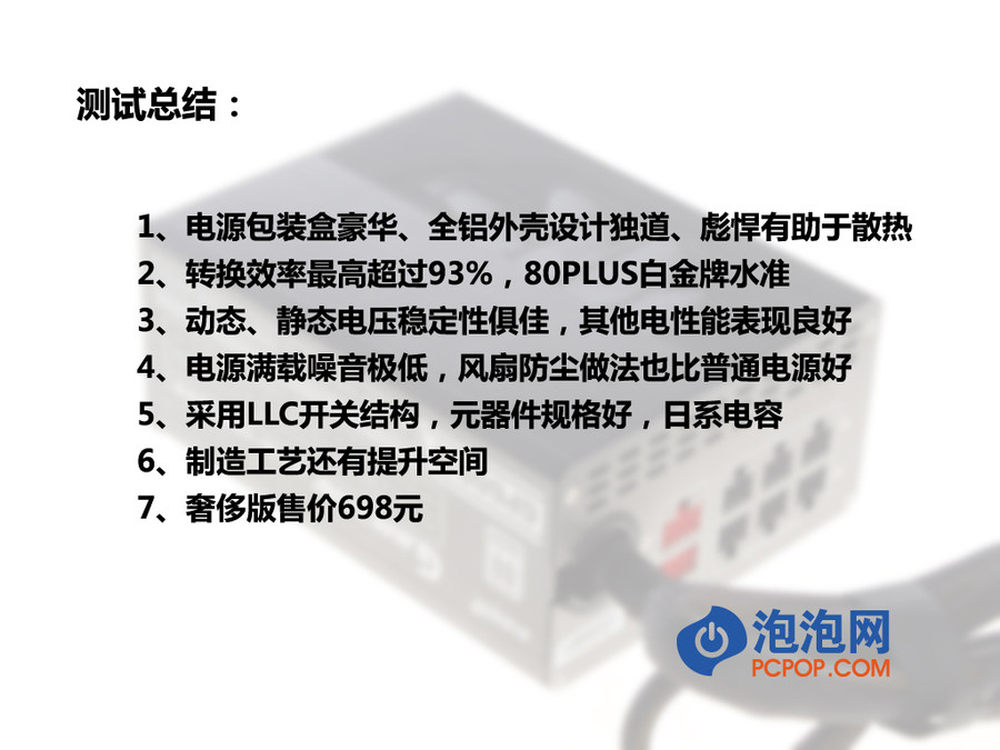

游戏悍将 魔尊GP600M奢侈版 京东购买链接 ------------------------------------------------------------------------------------------------------------ 有品牌尝试新的厂商方案,而且还是白金牌的方案,这是玩家喜闻乐见的,测试过后这颗电源给我留下印象最深的还是外壳,和外壳留给我下“记号”,因为每打几个字就要戳到左手无名指的伤口。游戏悍将魔尊GP600M奢侈版总体表现不错,698的价格对白金牌来说不算贵。感兴趣的玩家可以直接点击链接购买。个人预测如果不采用这个高端的外壳,价格再降100也是有可能的。让我们一起期待普及版的600瓦白金牌电源吧。
