650瓦跳级提升 Antec TPC650电源评测

2014-01-29 00:14作者：卓克编辑：卓克文章出处：泡泡网原创

图赏模式

1/19

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 马上就要过年了，不知道大家路上顺利么？小编还在公司为大家测试电源，也为大家献上新春的祝福！言归正传，玩家都应该记得Antec的True Power系列吧，他们是第一个在市场充斥垃圾电源时提出“实瓦实标”的厂商，2009年这个系列更新，全面达到80PLUS铜牌，于是True Power New系列诞生，就是我们熟知的TPN系列。现在这个系列又提升了，全面达到80PLUS金牌效率，由于已经有了7年的历史，于是起名True Power Classic，我们今天来看TPC650的素质如何。

2/19

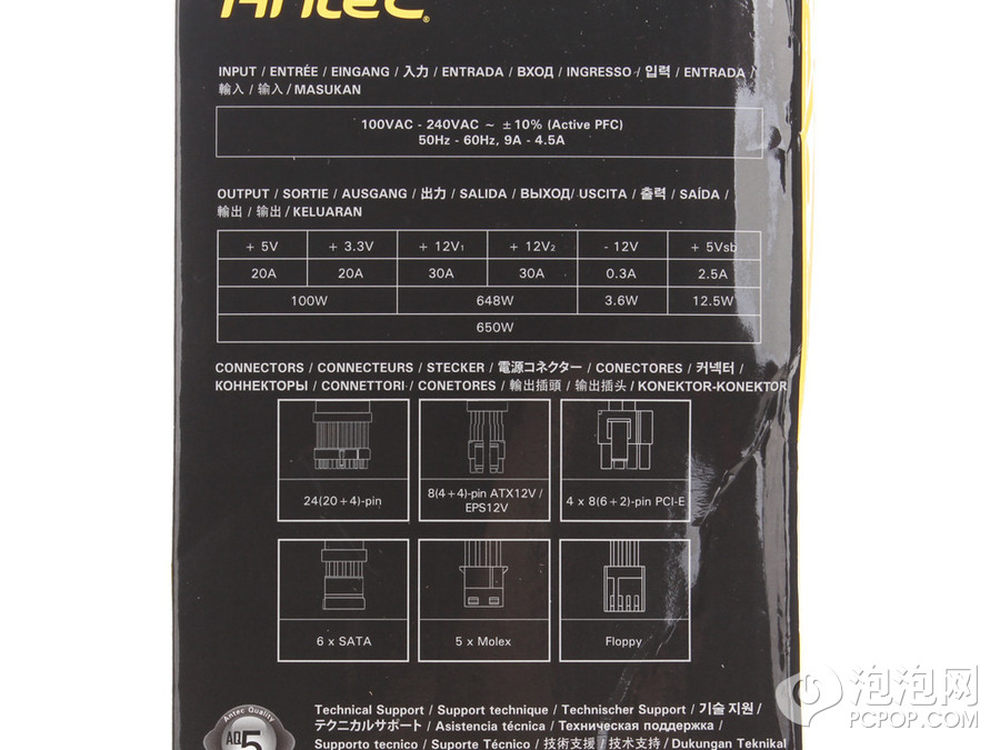

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 电源包装这一侧印了最有用处的信息，包含功率参数和供电接口的数量，而且用了12种文字标注，看来Antec这款TPC650会销往全世界。电源提供5年质保，消费者和经销商都会高兴的。

3/19

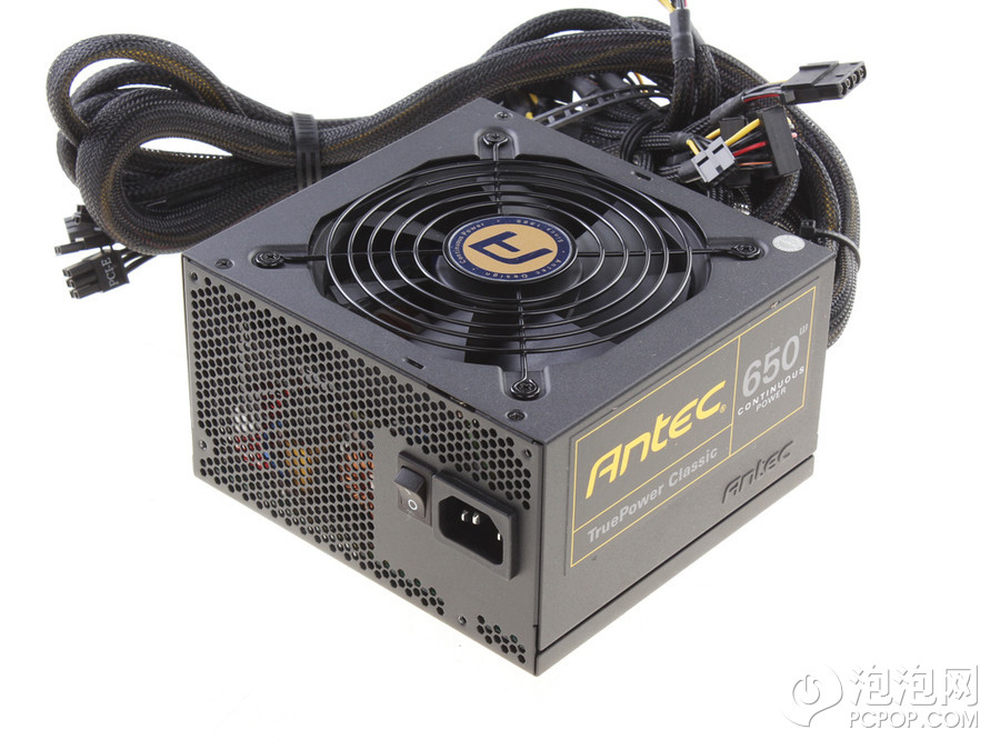

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 很朴素的外观，烤黑漆，交流电总开关没有省略，风扇罩中心用大大的A字母做装饰，代表Antec出品。

4/19

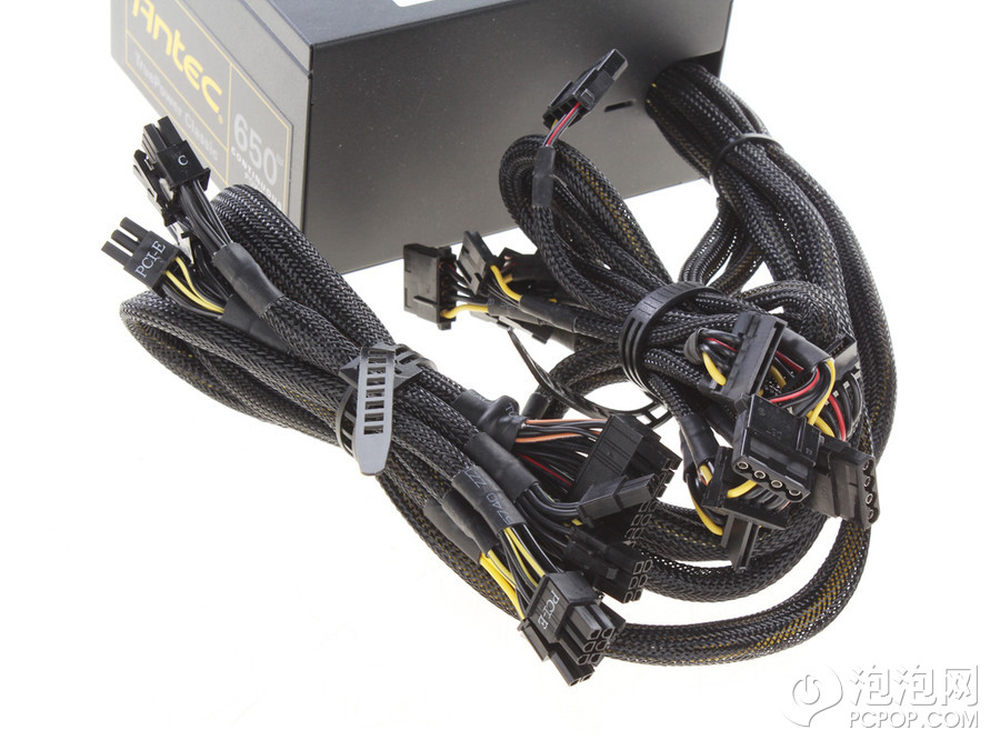

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 没有采用模组化线材，对于一款650瓦电源来说线材容易很多，所以凡是这个功率档的电源如果不采用模组化线材，90%%会有价格竞争力。电源24PIN的供电线材53cm长，CPU供电63cm长，PCIE 6 2PIN供电接口一共4个，可以接2张最高端显卡，此外6个SATA供电和5个PATA接口也足够玩家使用。线材全部采用18AWG规格，非常规范。

5/19

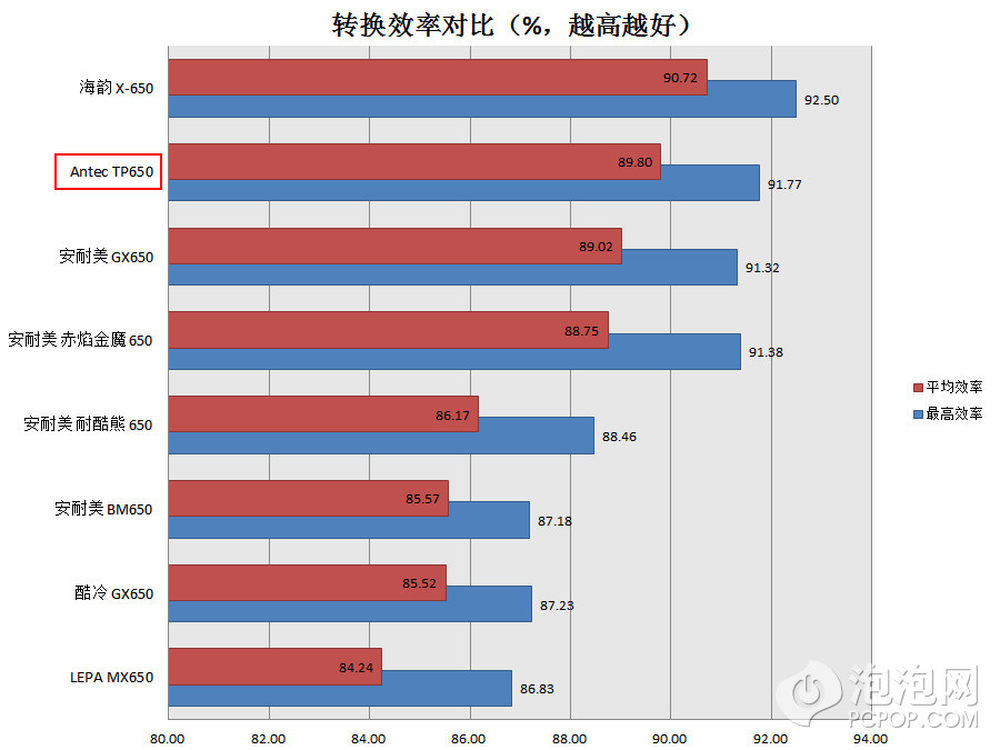

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 转换效率最高接近92%%，平均效率也高于另外两款80PLUS金牌电源，位列80PLUS金牌中较好的水平。

6/19

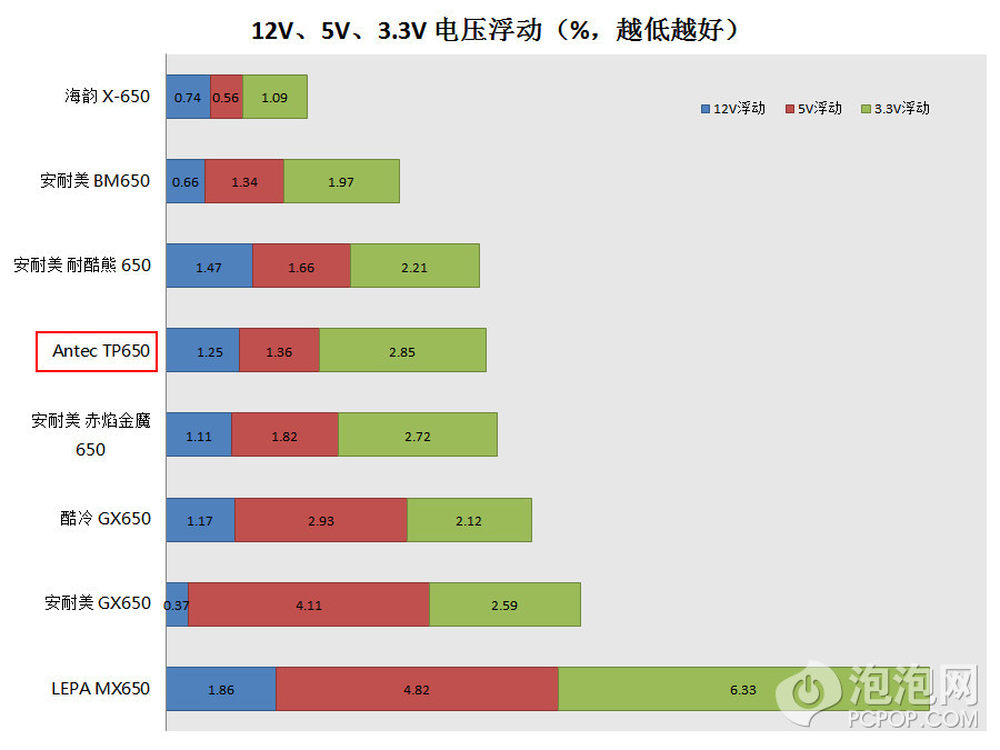

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 静态负载下电压浮动值，表现位于第二梯队。

7/19

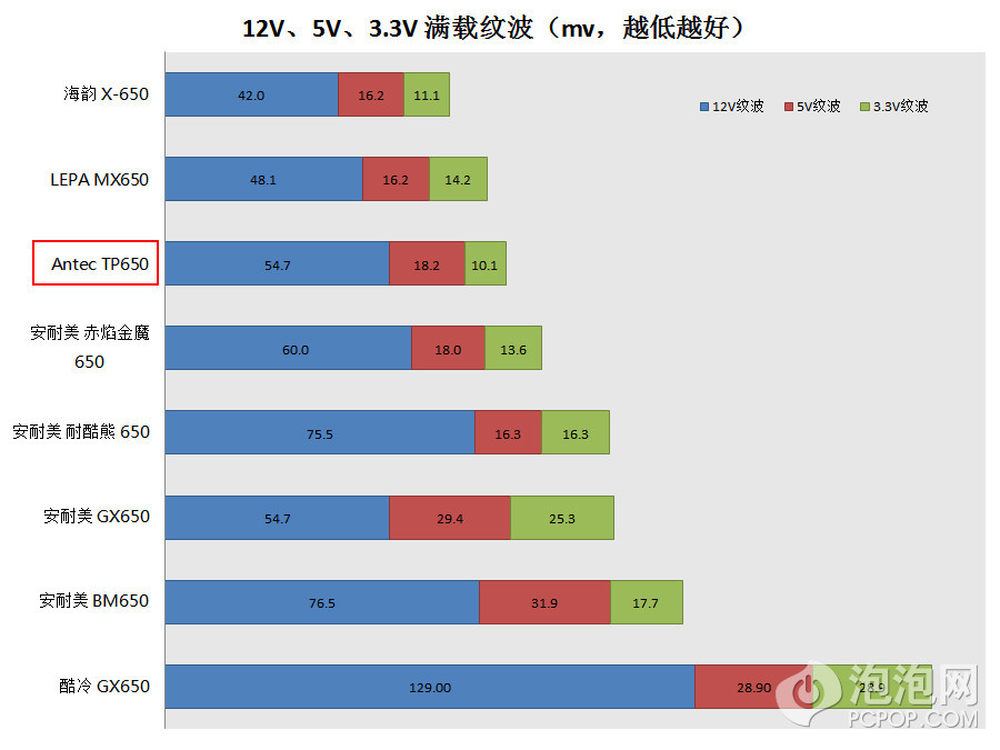

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 纹波抑制表现也不错，排在第三名。

8/19

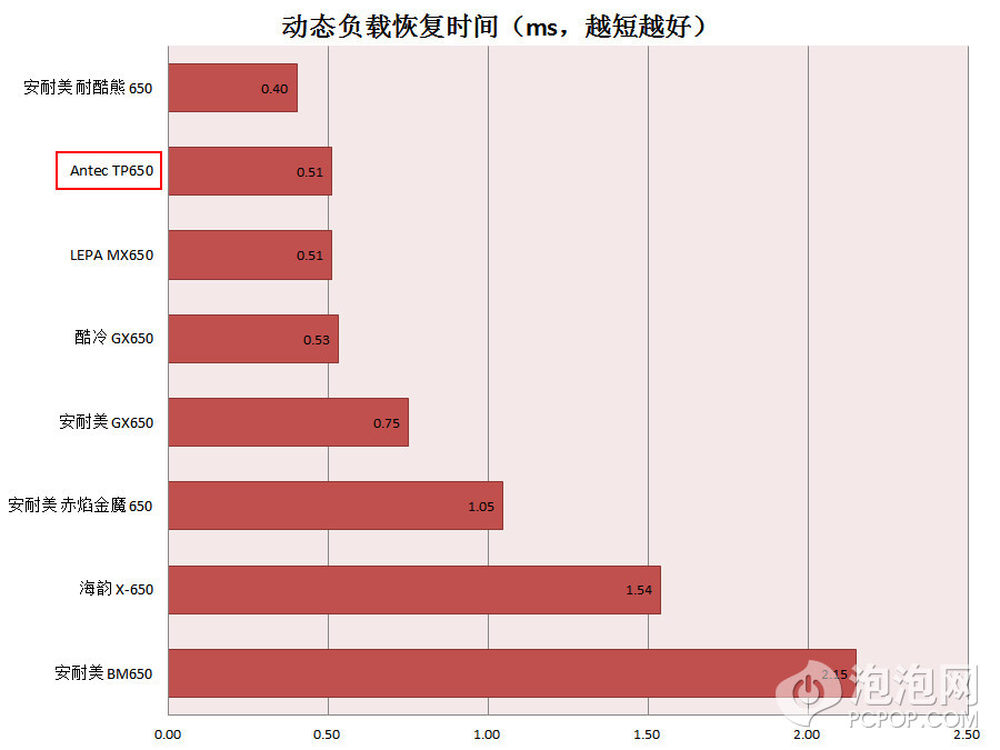

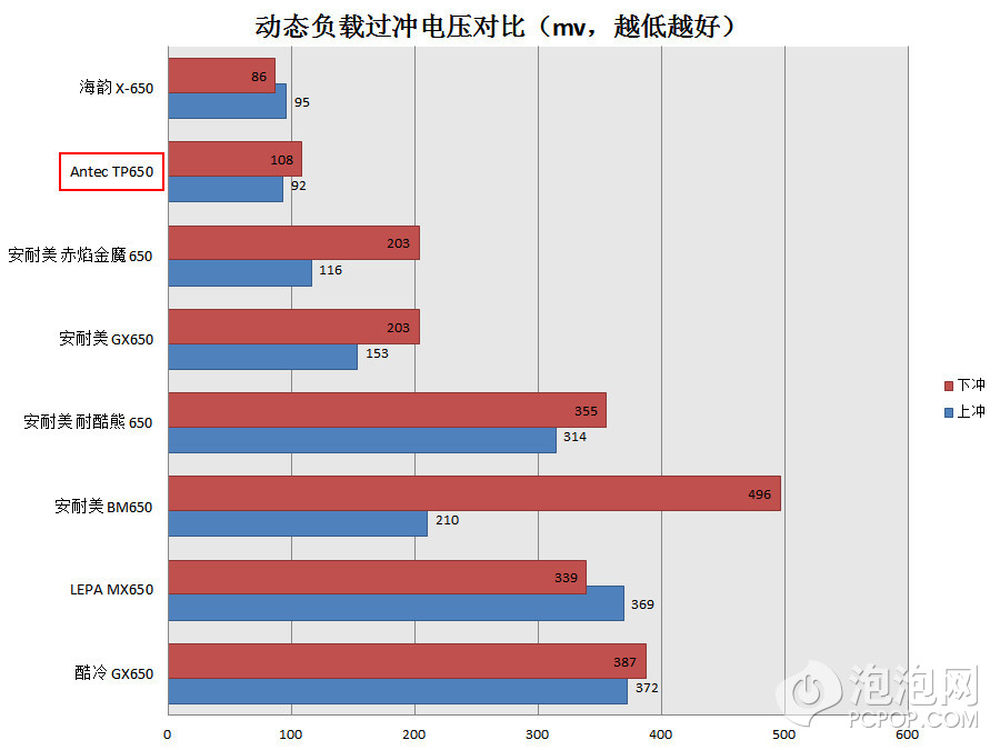

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 动态负载中TPC650表现得非常不错，几乎是650瓦电源中响应最快的，过冲电压最低的。

9/19

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 而且过冲电压波形很规范，只需要一次调整就可以让电压稳定下来，所以在后续10Hz-10000Hz的动态负载变化中也没有发现振荡的情况出现。

10/19

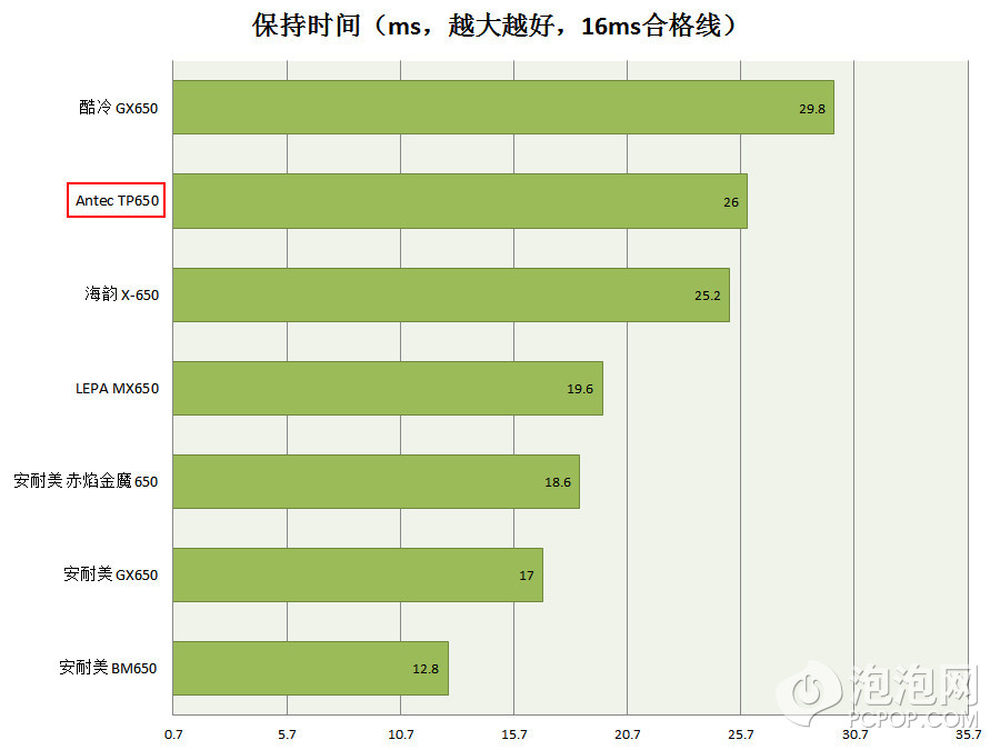

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 保持时间也位列前茅，电测试暂时就这么多项目，从已有的情况看，虽然外观并不突出，但电测试中排位大都是前三名的水平，一会儿打开外壳你们就知道为什么表现不错了。

11/19

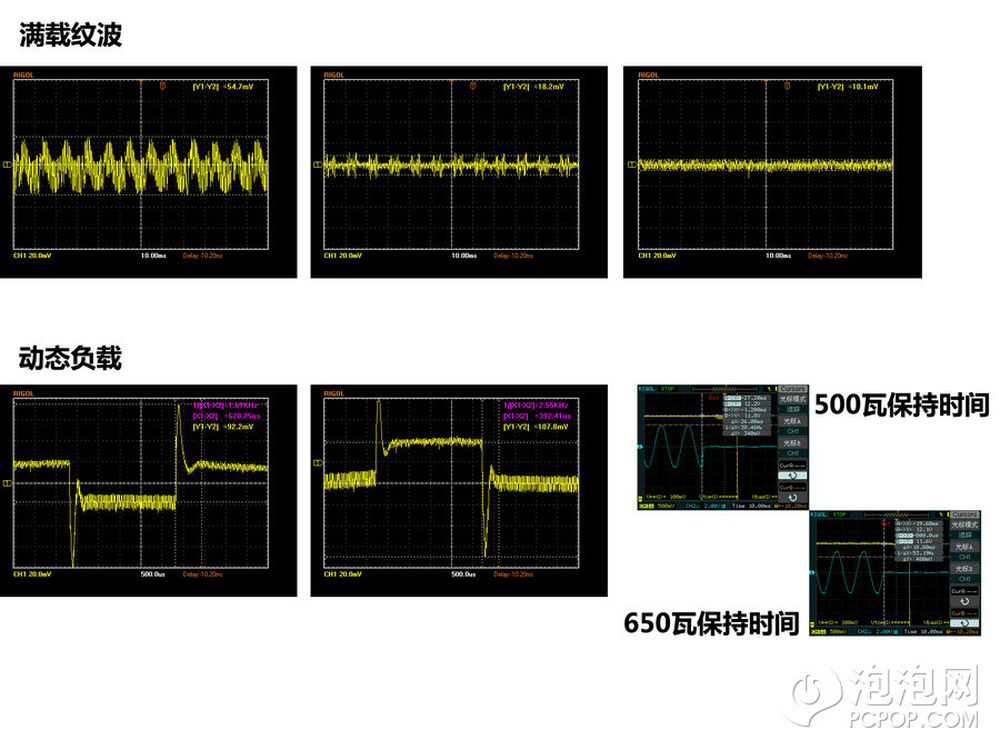

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 这里附上测试的波形图，感兴趣的玩家和厂商可以查看

12/19

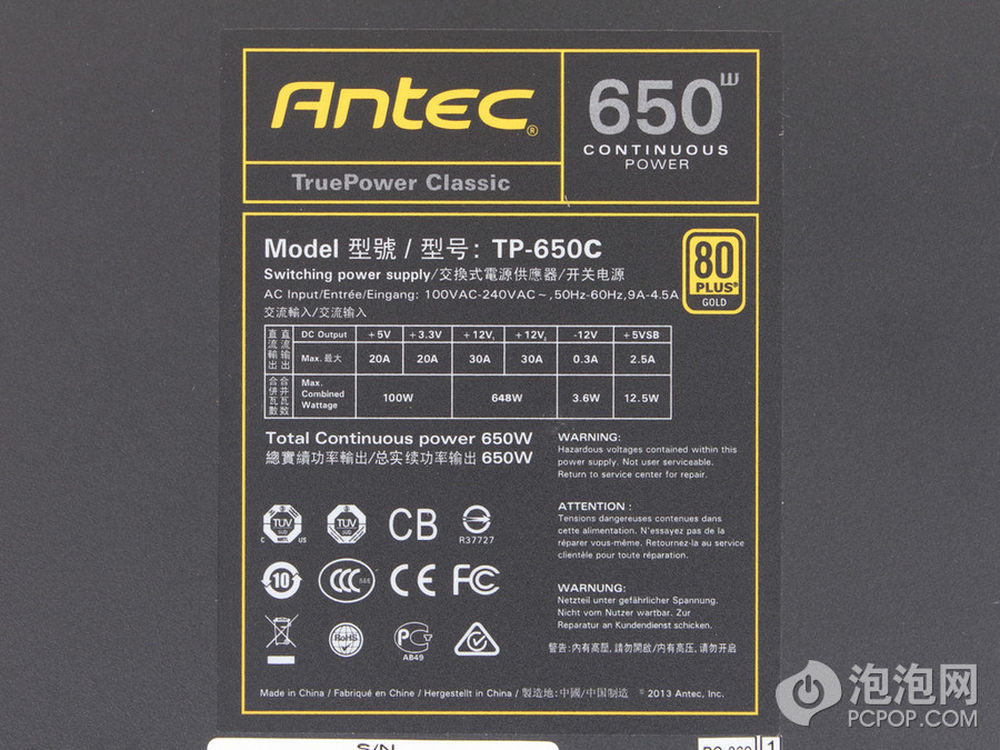

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 电源参数规格在底部，标注风格延续Antec以往习惯，12V输出能力几乎就是额定功率，通过世界多国安规，也通过了80PLUS金牌认证，没有任何问题

13/19

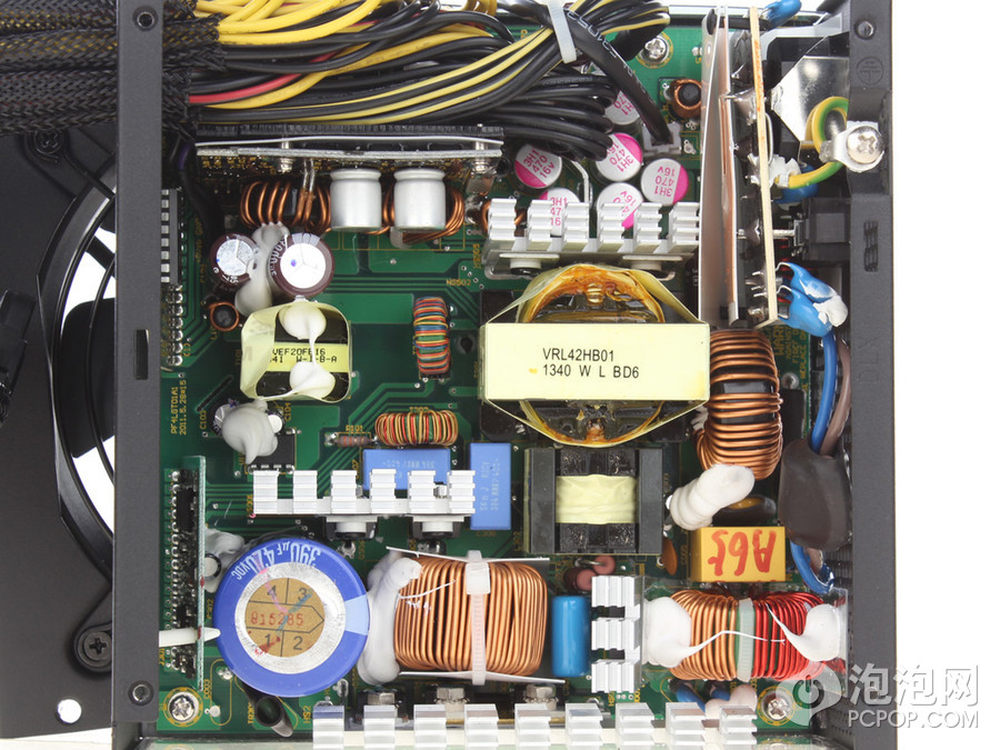

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 看到内部结构各位应该知道为什么之前测试各方面表现都不错了吧，它由海韵代工，和海韵自家的G系列采用同样方案，相比海韵的X系列稍微低了一些，但仍然保持80PLUS金牌的水准，没有刻意为性能做优化，Antec品牌海韵的做工中上等性能低价格，才是他真正有杀伤力的地方。电源内部看，散热片有四张，都不大。一张安放PFC开关，一张安放谐振开关，一张安放同步整流的MOS，一张安放5V和3.3V的DC-DC。电源采用了主动式PFC ICE2HS01G控制的半桥LLC开关，二次侧整流一半用MOS做开关另一半用肖特基，3.3V和5V都用DC-DC生成。

14/19

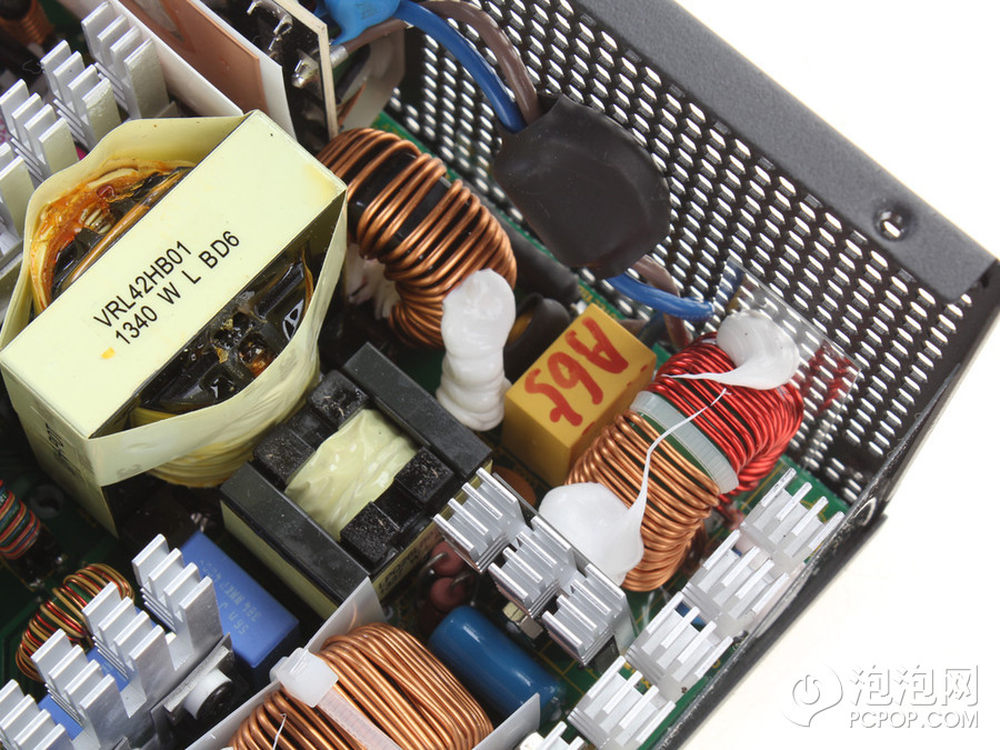

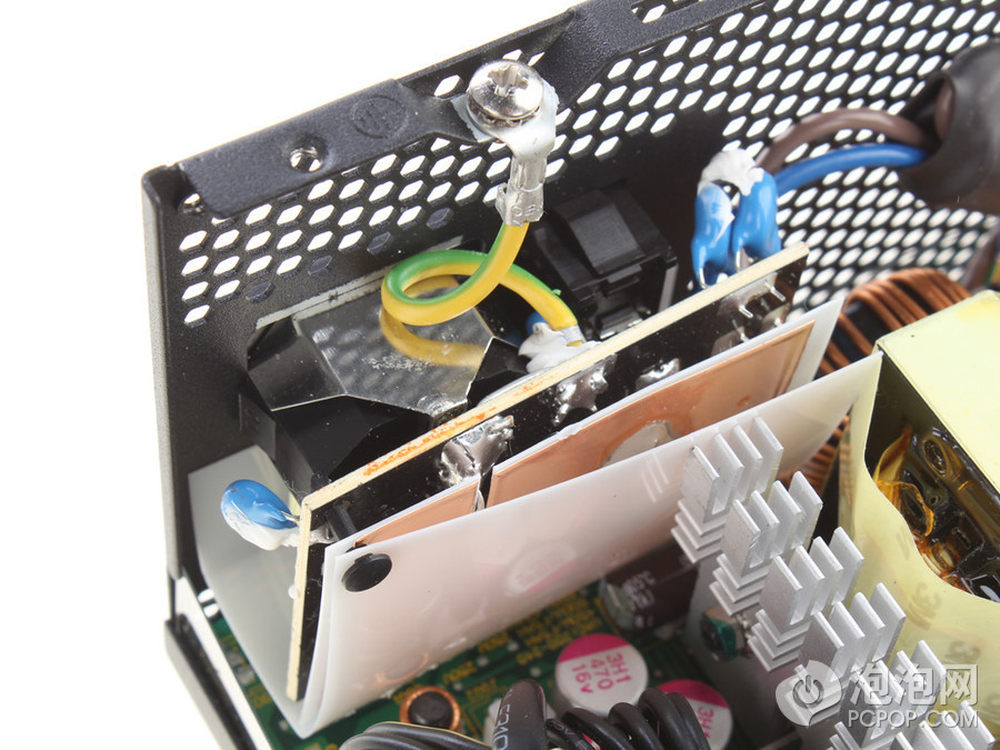

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- AC入口处一共采用了3对儿Y电容，一个X电容，两个共模电感，一个差模电感，一个MOV和一个保险管。很规范，在入口处的一级EMI子PCB上还做了电磁屏蔽外加绝缘。零线和火线套了磁环。

15/19

16/19

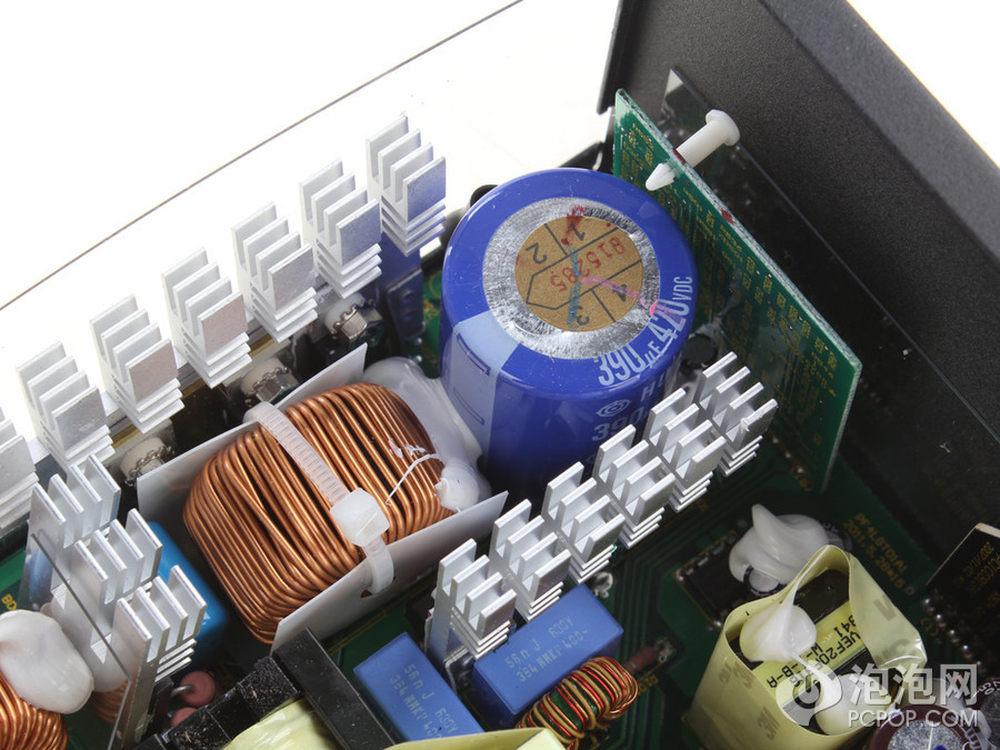

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 不错的保持时间是靠主电容保证的，这颗电源使用了一颗日立的产品，耐压420V，耐温105摄氏度，容值390uF，虽然容值看上去并不高，但保持时间做得不错。

17/19

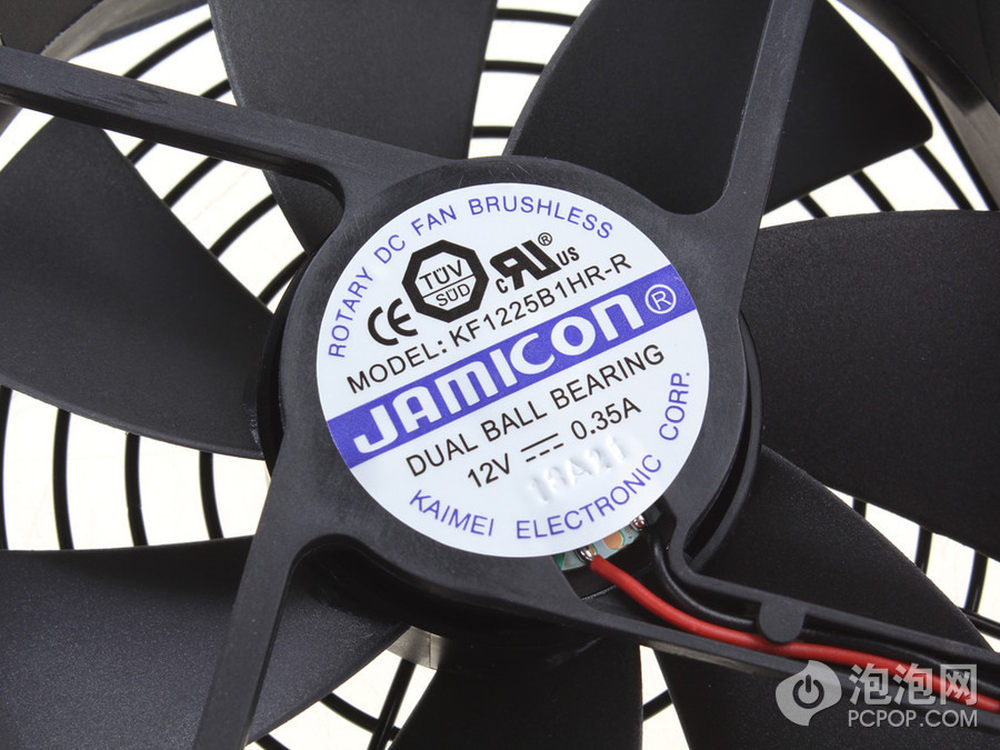

Antec TPC 650电源，>>> 京东购买链接 -----------------------------------------------------------------------------------------------------------------风扇来自Jamicon，KF1225B1HR-R，内地品牌，双滚珠风扇，测试中满载下耳朵距离风扇14cm可以清楚的听到风声，在半载和轻载下就安静很多，夜晚下载挂机时电压风扇一定比其他设备的风扇噪音小。

18/19

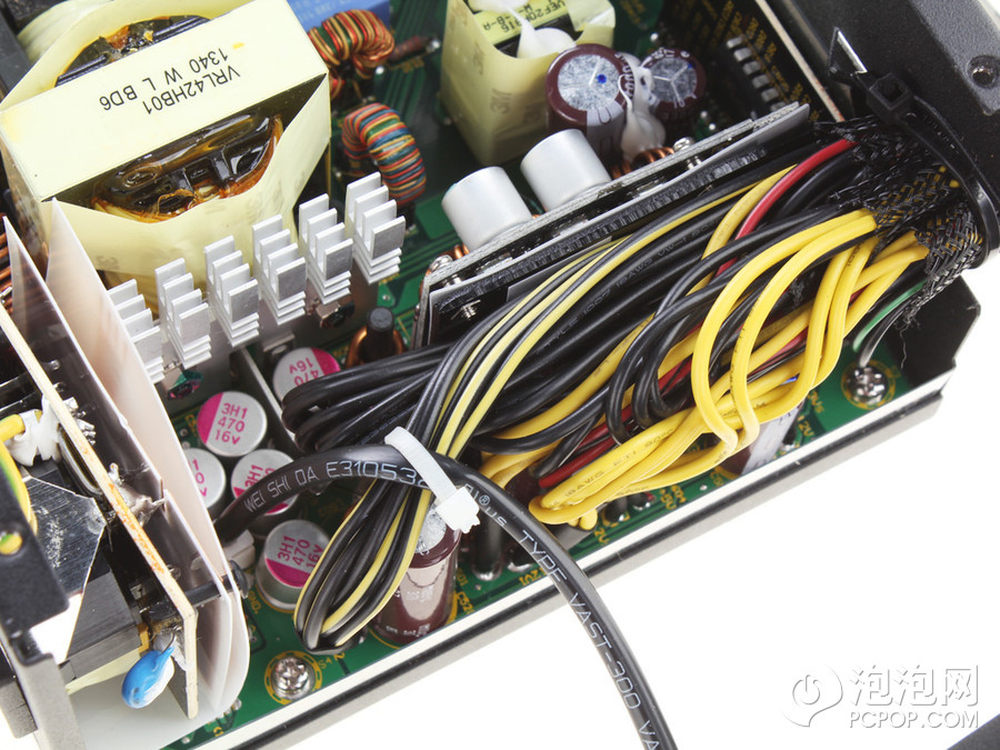

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 3.3V和5V的DC-DC做在了一张PCB上，为了优化散热，在背后贴了散热板。二次侧输出用了很多斐成的固态电容，其他电解电容也都是日本化工出品，纹波测试的结果证明这部分滤波效果很不错。可以看到PCB内层的铜箔接出来一些铜板辅助散热。二次侧线材根部套了热缩管箍了金属环，还适当做了点胶固定。

19/19

Antec TPC 650电源，>>> 京东购买链接 ----------------------------------------------------------------------------------------------------------------- 之所以称其为跳级生是因为上一个True Power系列还停留在80PLUS铜牌，现在直接升级成80PUS金牌，而且价格降低。这颗电源是最近650瓦产品中较超值的产品，因为出自Antec，所以这就意味着这是5年质保、会以699的价格大量出货，并且盈利，Antec的品牌配海韵的代工如此低的价格已经没的挑了。这时两个方面会有反面的声音，一个是Antec的实体店销售渠道，另一个是其他品牌。这颗TPC650能不能占领这个功率档，还要看后续表现。
