30年Mac祖师 苹果Macintosh 128K拆解
2/38

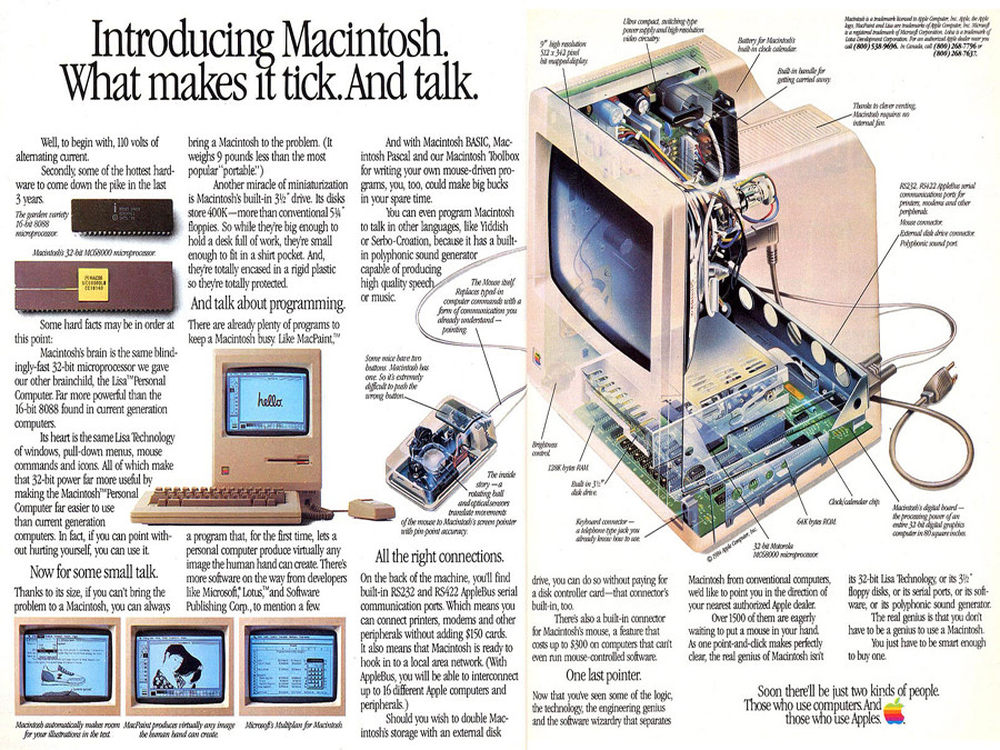

Macintosh 128K配置规格如下：
- 8MHz摩托罗拉68000处理器；
- 128KB内存；
- 9英寸CRT显示屏，分辨率512x342（像素密度72ppi）；
- 400K单面3.5英寸软盘驱动器；
- 单键鼠标和厚重的键盘。
Macintosh 128K在推出时的售价为2495美元。
3/38

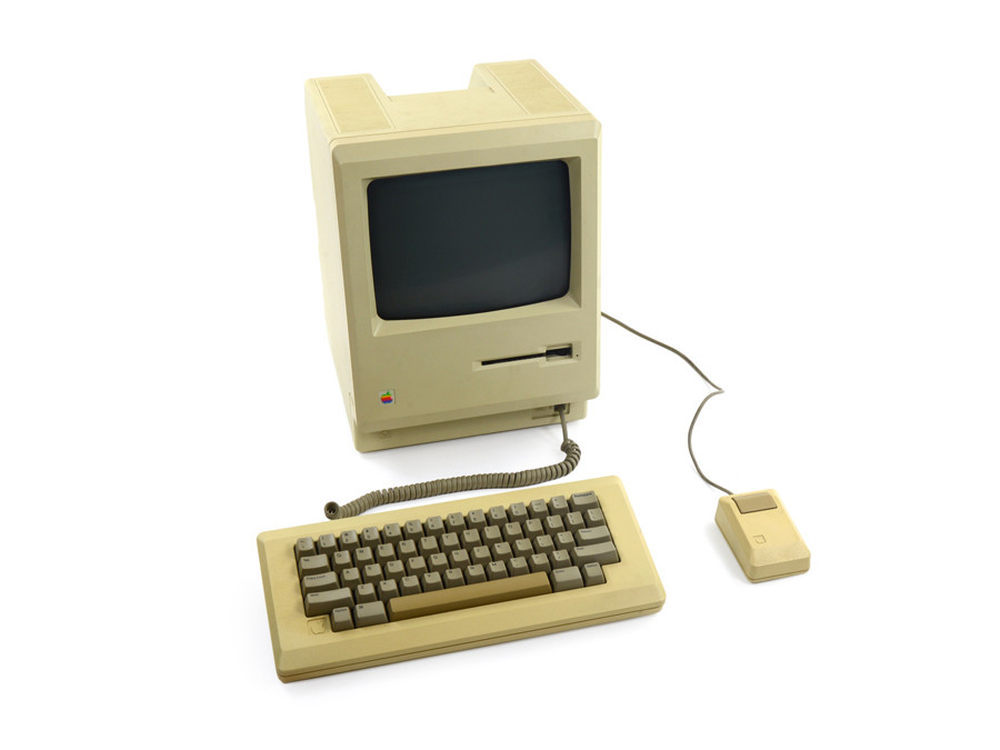

Macintosh 128K整体外观一览，作为Mac的雏形，现在看来显得非常规整。
4/38

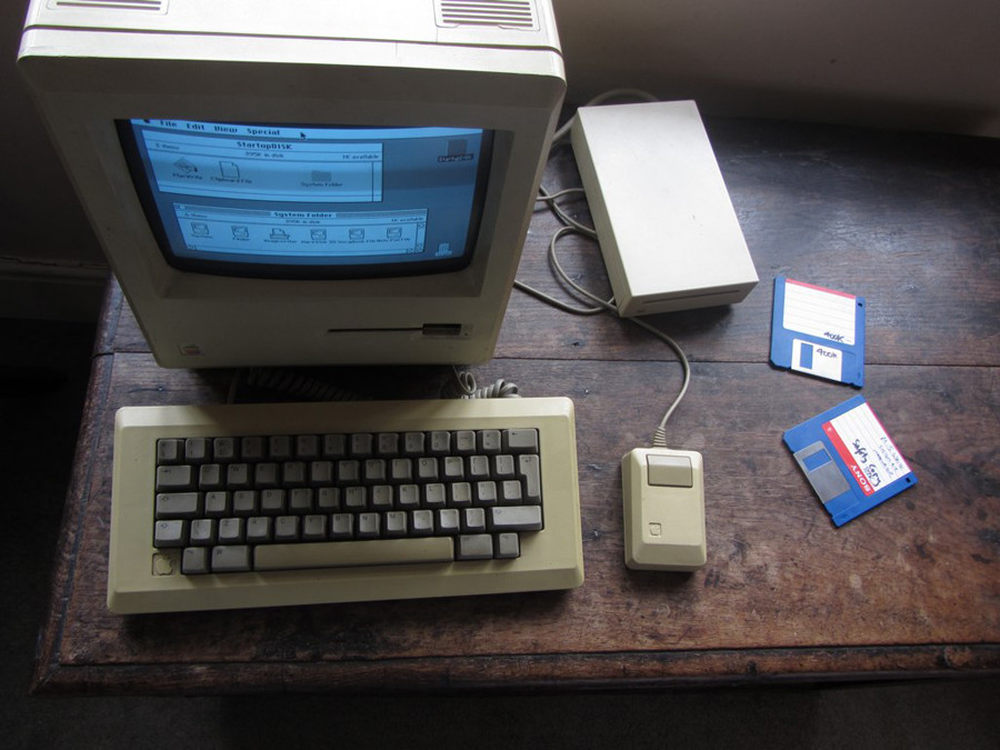

Macintosh 128K运行示意图。
5/38

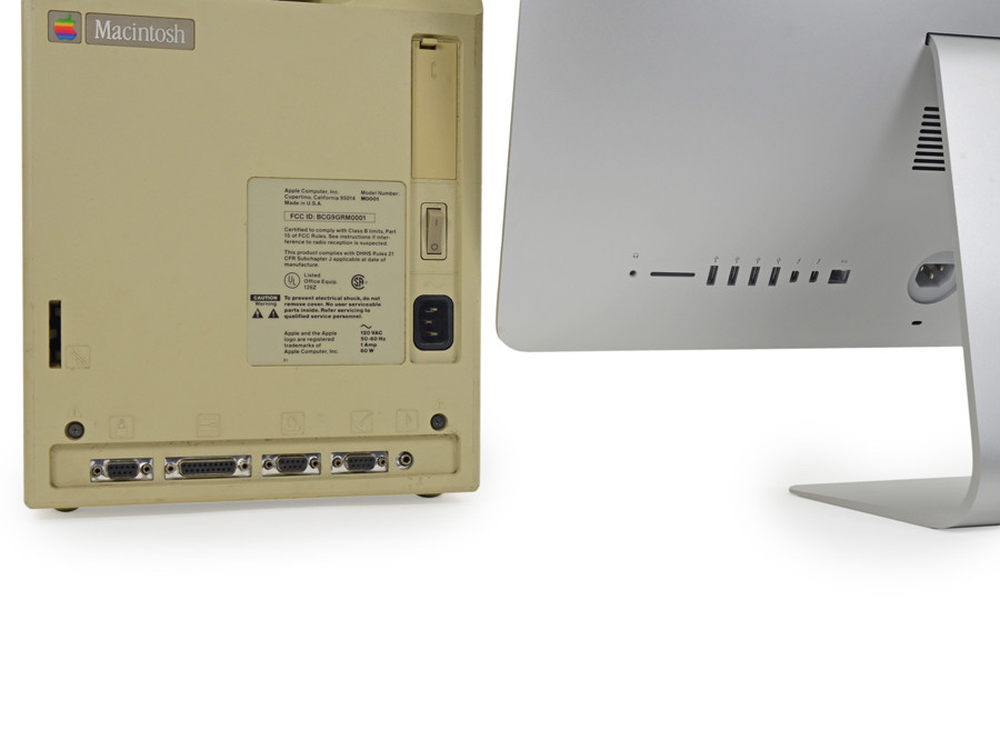

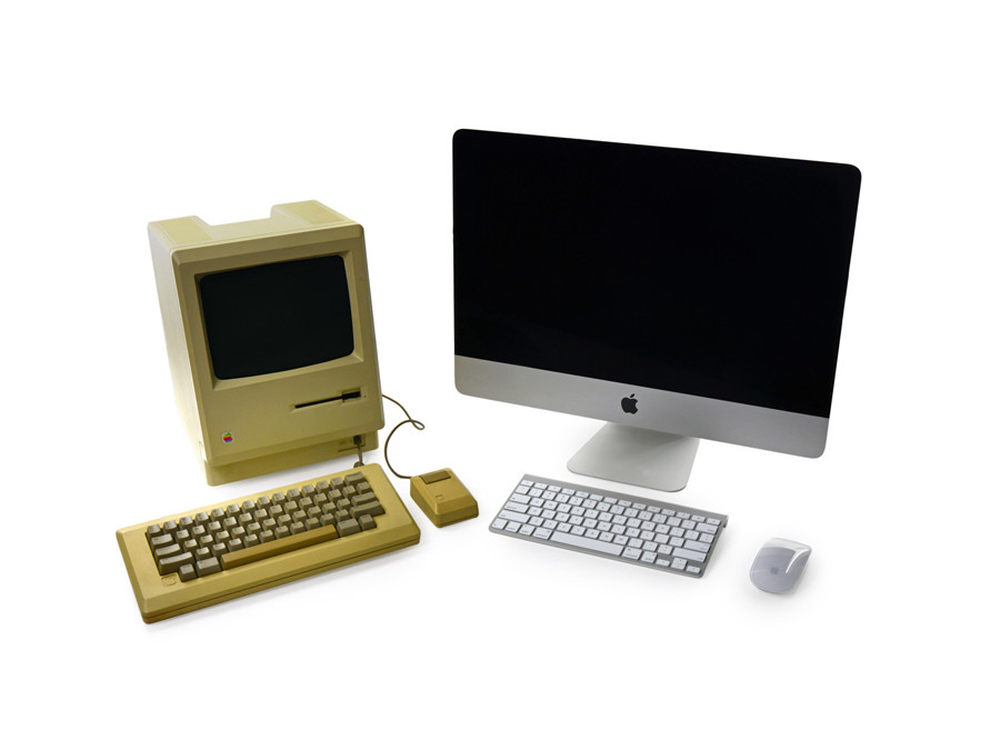

Macintosh 128K和2013款iMac的对比，虽然尺寸小一些，但是重量和厚度都远超iMac，性能也是相去八千里。
6/38
背部接口相比也非常稀少，仅提供了3个串口和1个并口。
7/38

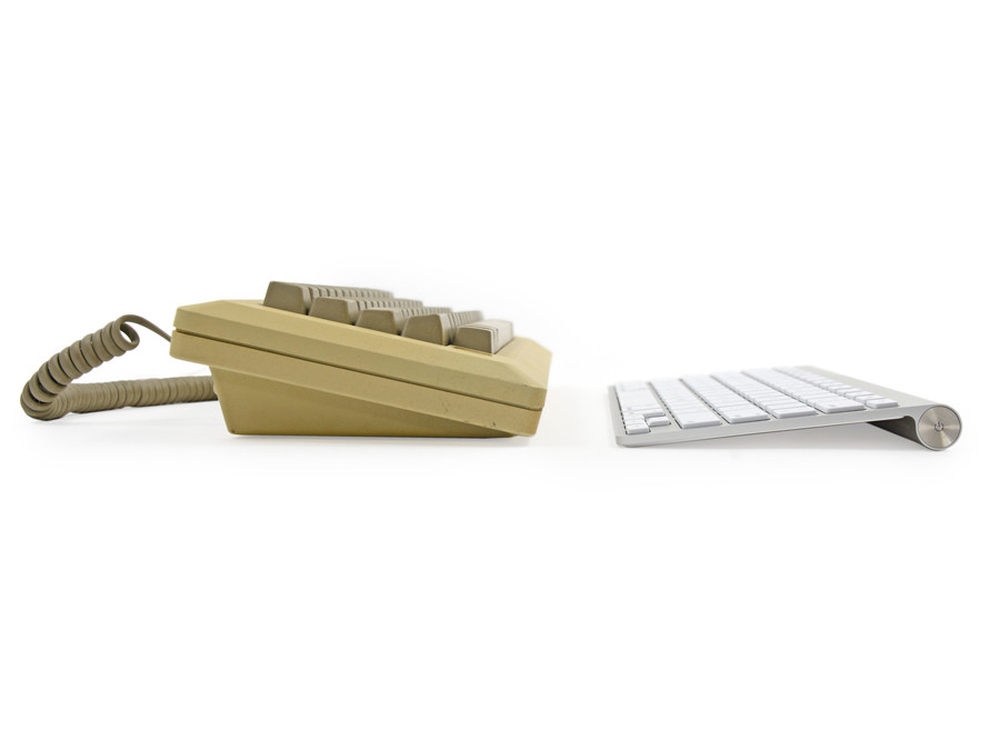

键盘也厚了不少。
8/38
串口有线和无线的对比。
9/38

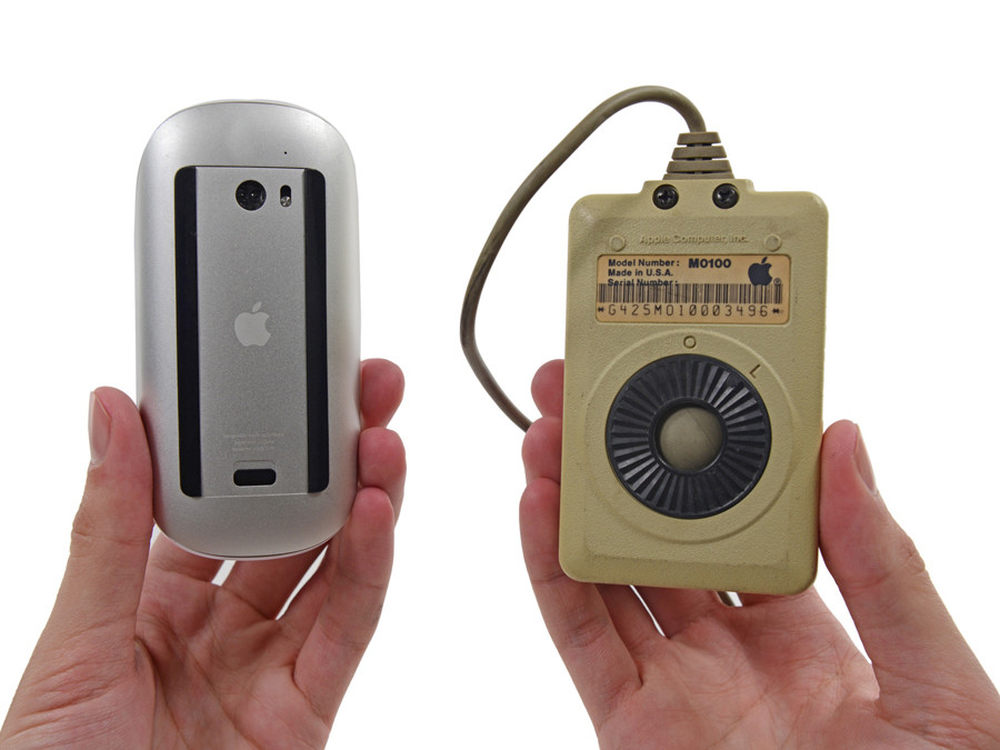

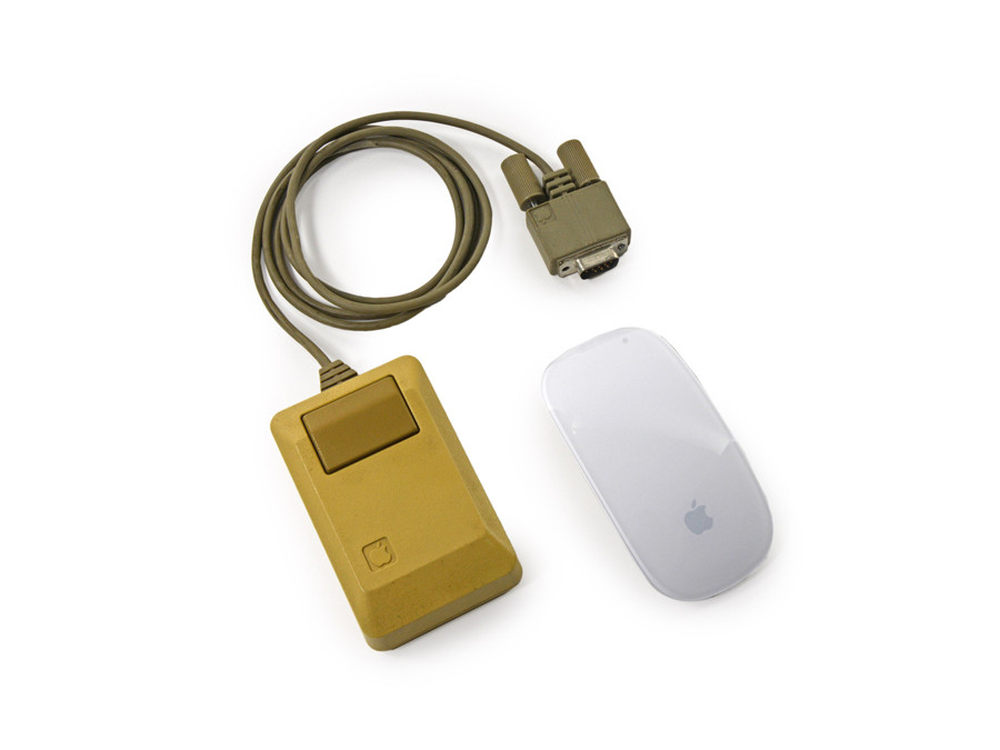

滚轮和激光的对比。
10/38

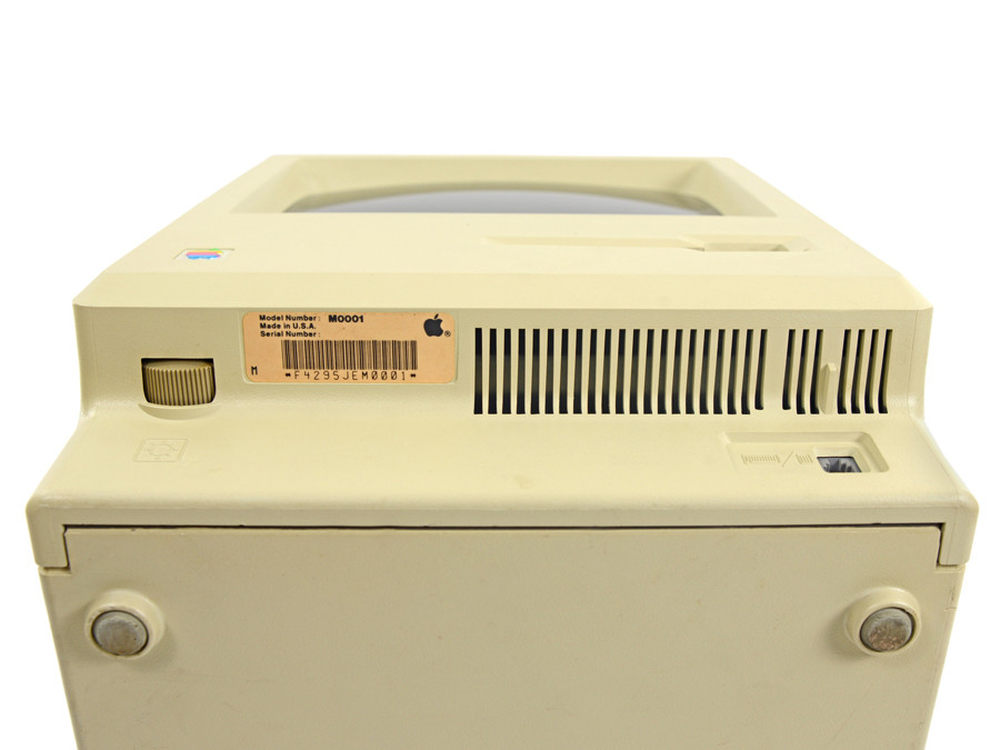

拆解Macintosh 128K编号为M0001，非常具备收藏价值。
11/38

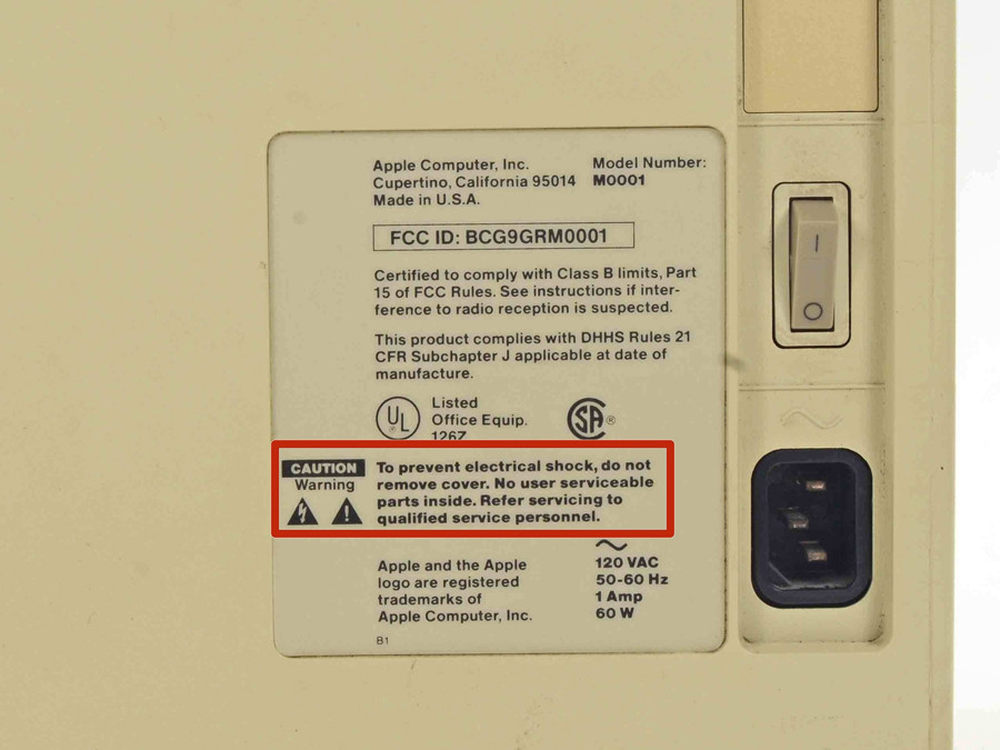

FCC认证ID，显然已经是标准的市售商品。
12/38
拆解开始，作为最早的一体机，Mac 128K内部的元器件复杂程度也是非常高，拆解难度并不比现在电脑容易。
13/38

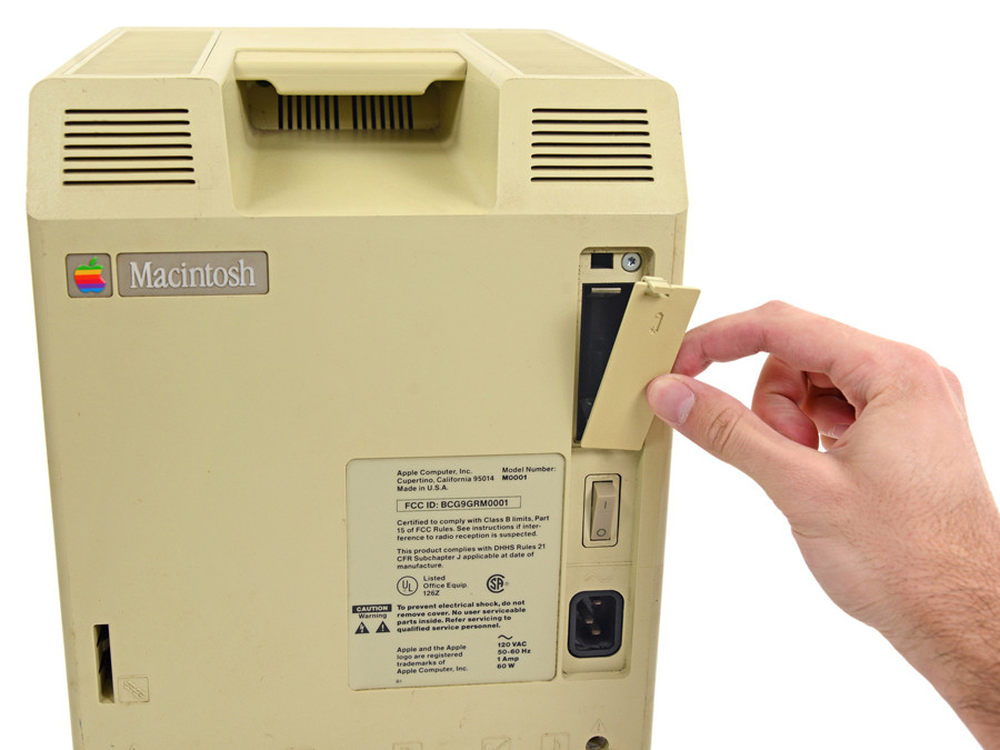

打开时钟电池仓。
14/38

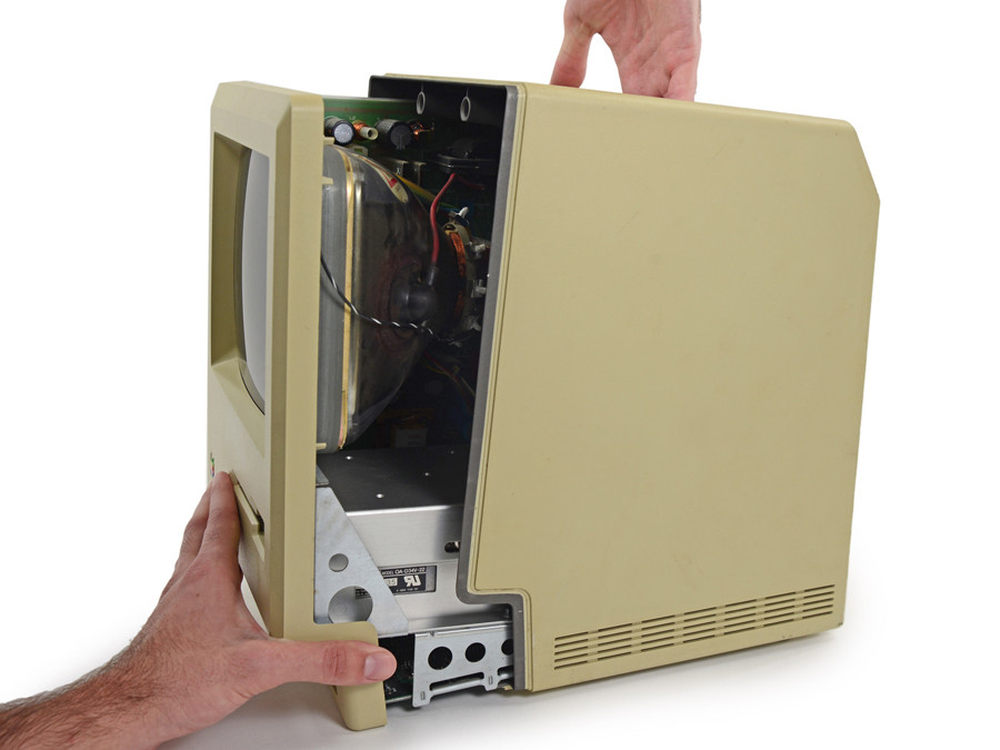

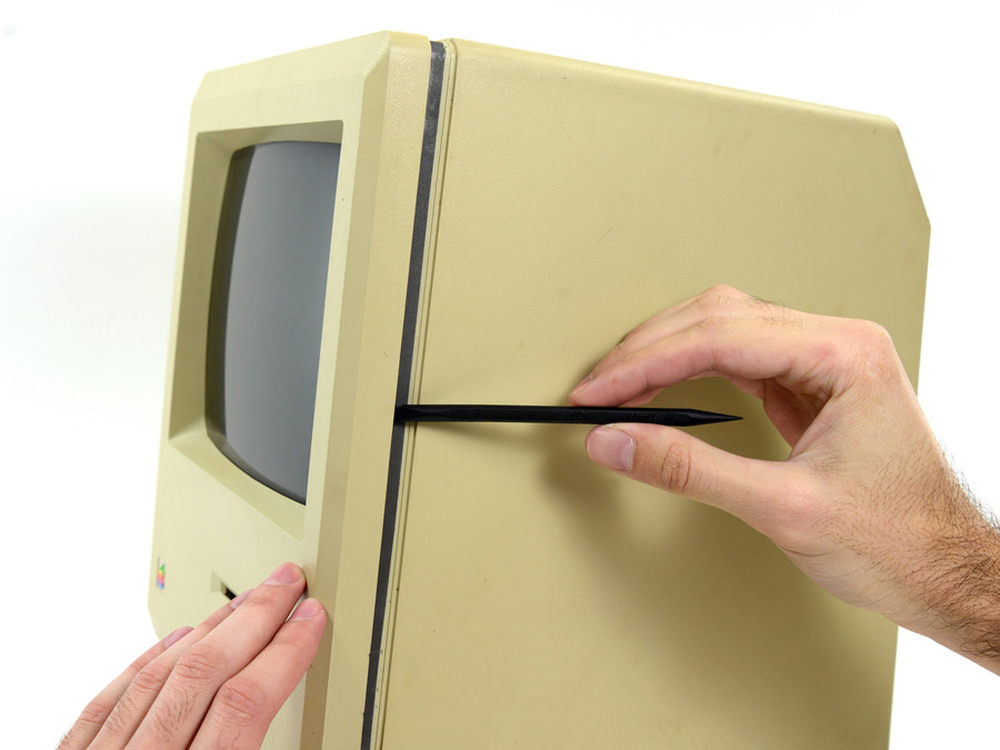

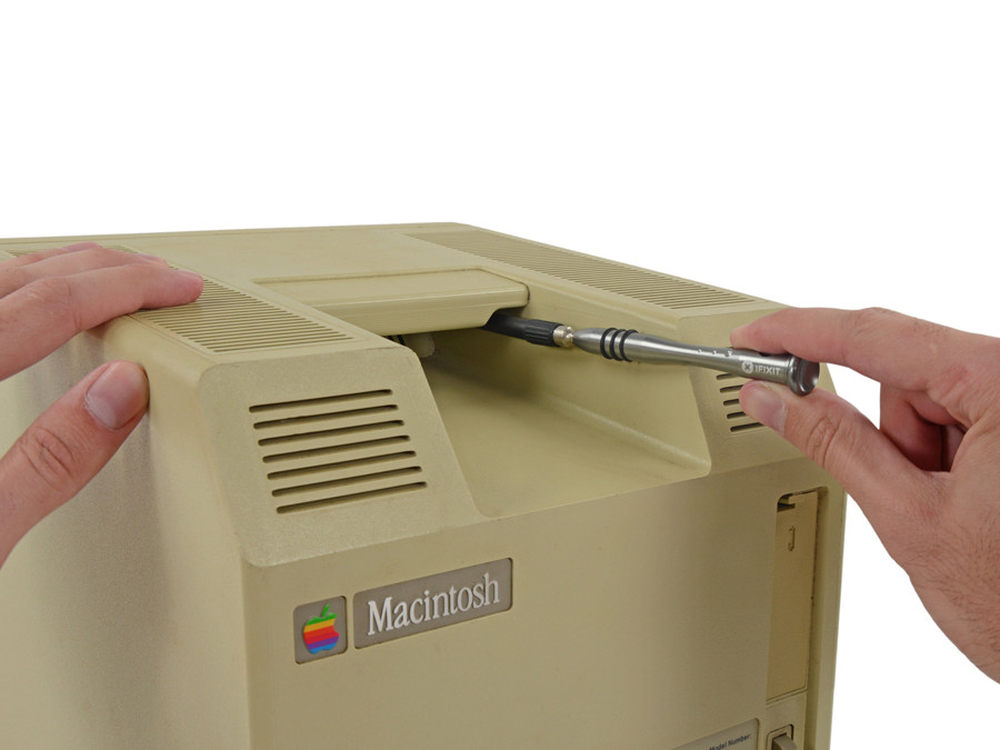

敲开背壳，不是正面板哦。
15/38

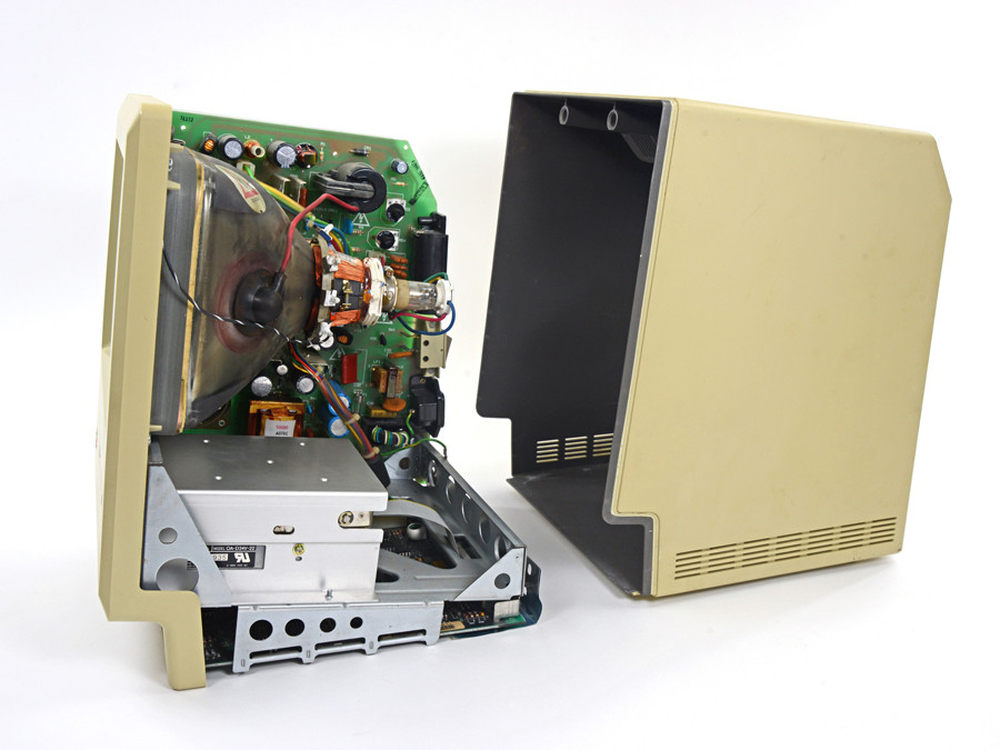

慢慢拆掉背壳。
16/38

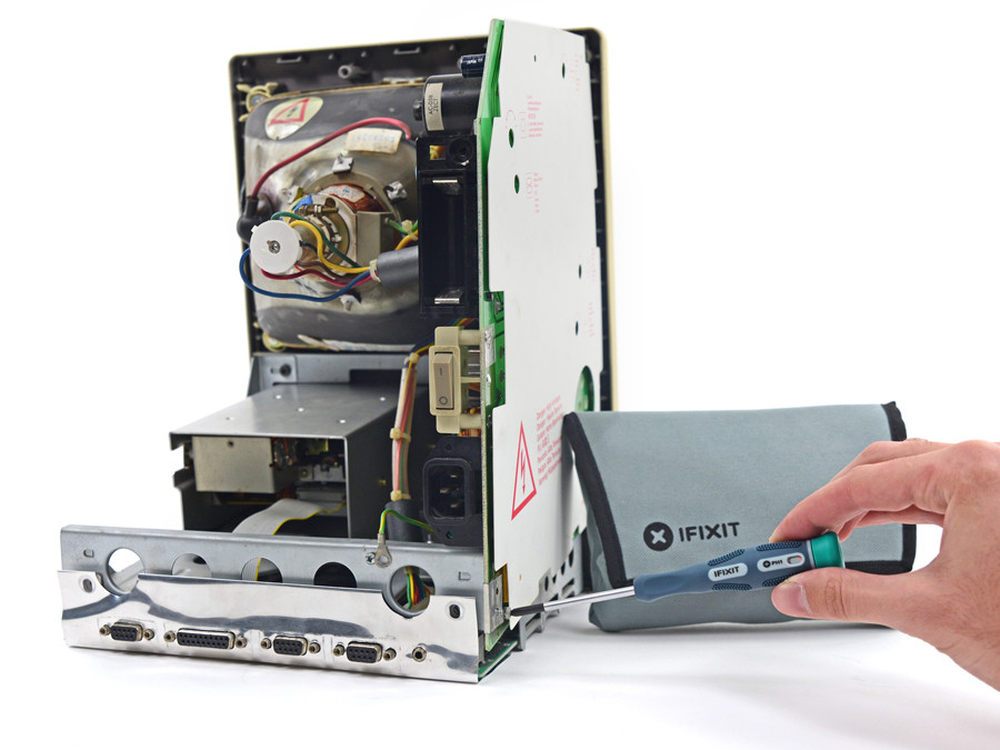

内部主体框架已经很明晰啦。
17/38

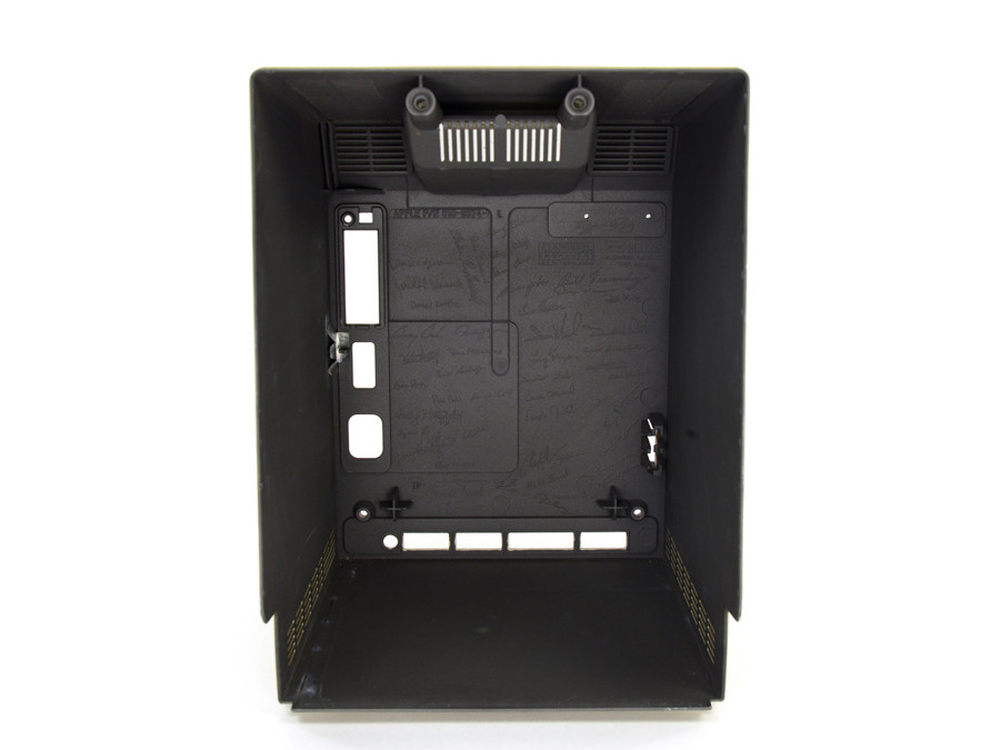

黑化的一体式背壳。
18/38

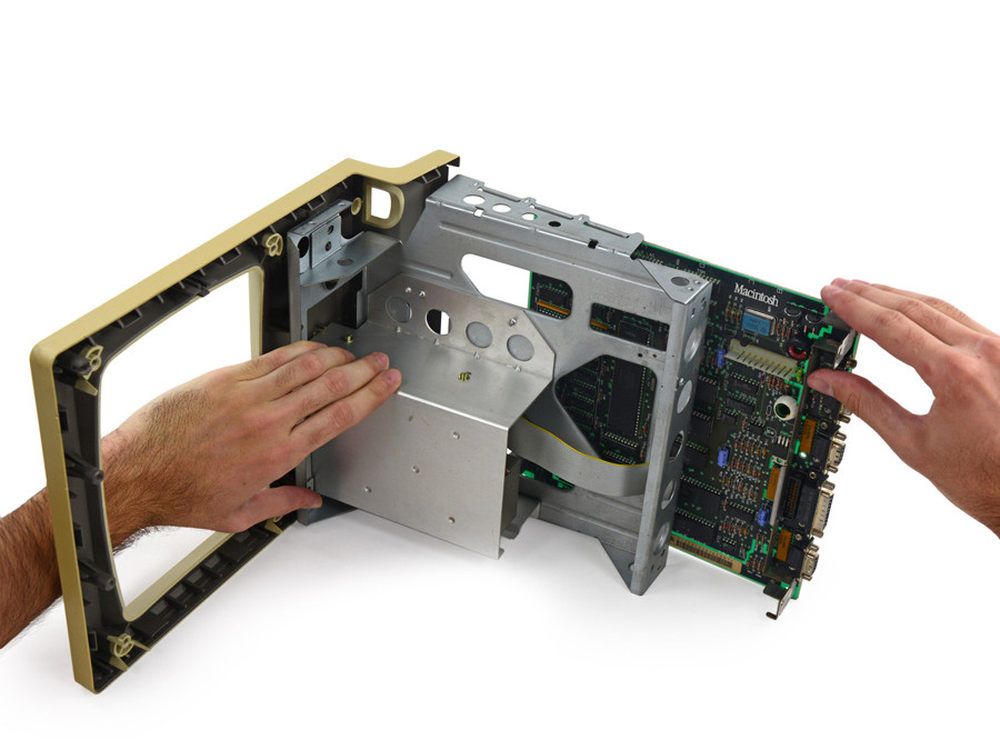

左侧的电路板使用了金属板加固和电磁屏蔽。
19/38

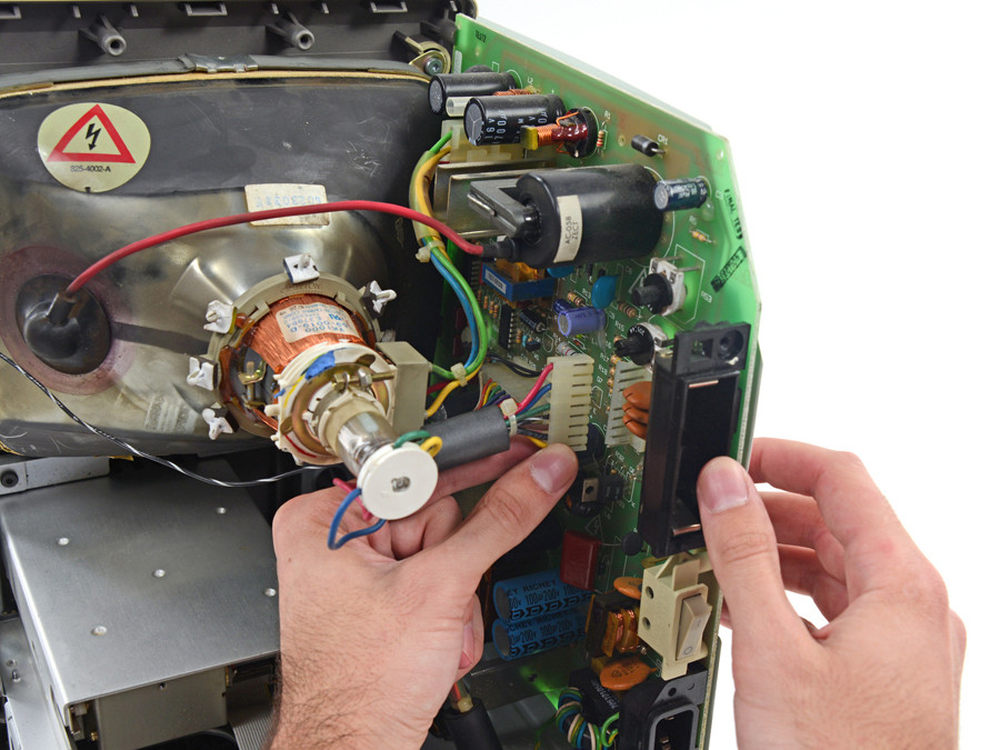

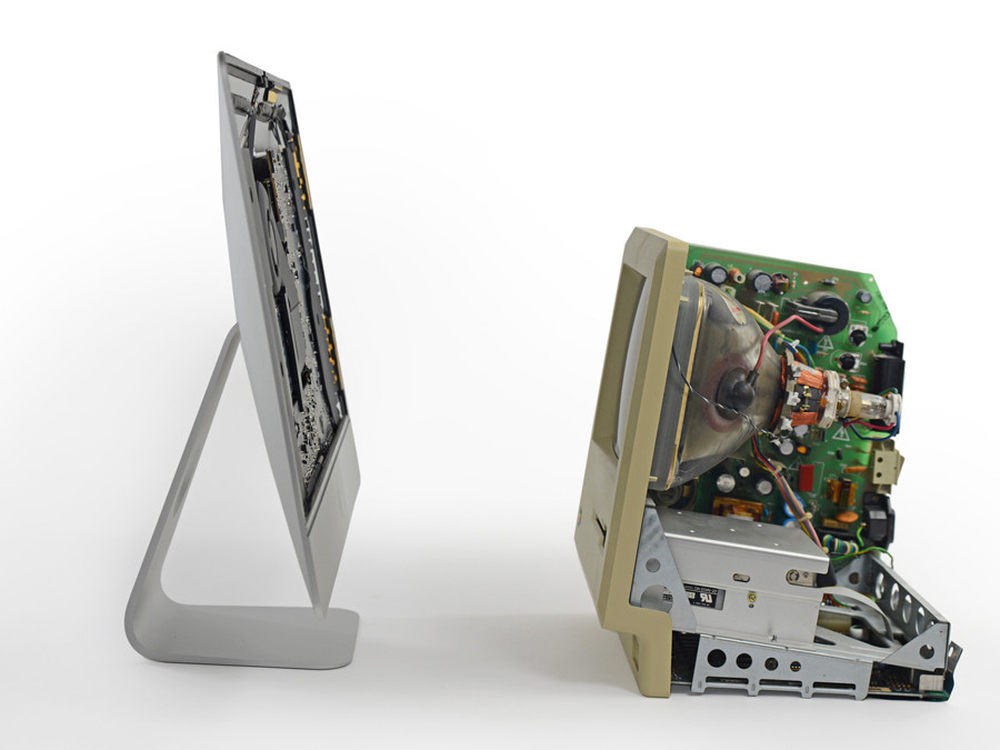

和2013块iMac的内部结构对比。
20/38

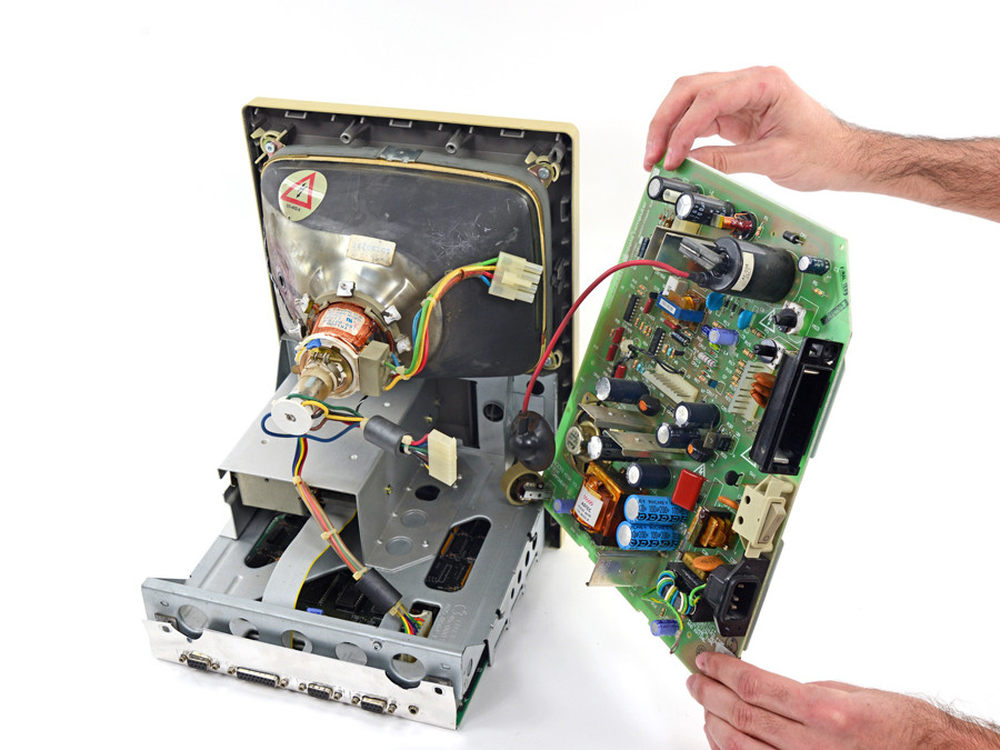

拆除电源板，电源板的输出功率为60W，苹果内部产品编号为630-0102。功耗方面Mac 128K要比2013款iMac的186W低出不少。
首先拆除CRT显示器和主板的电源连接线。
21/38
拧电源板的固定螺丝。
22/38
电源板就这样被卸下来啦。
23/38

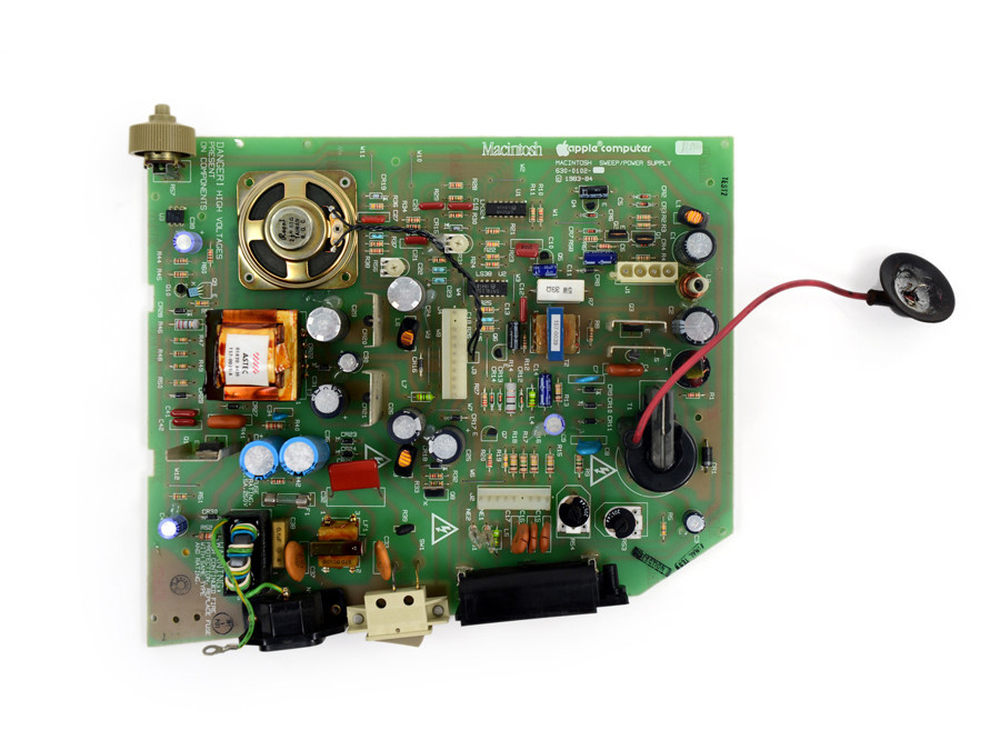

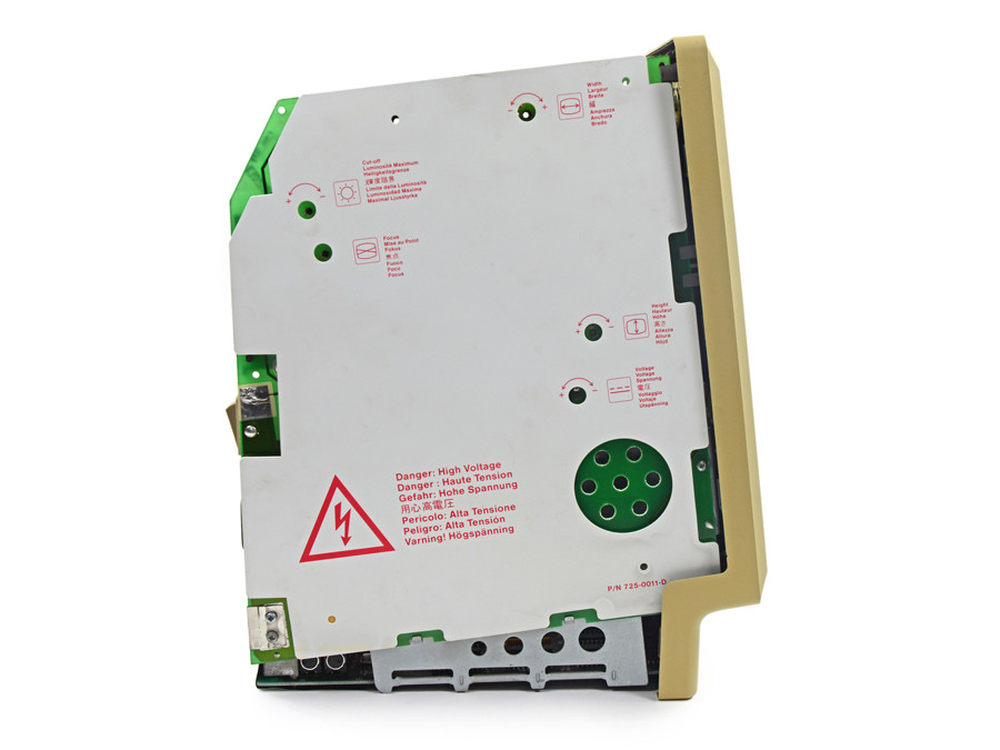

电源板的做工还是很不错的，扬声器也被整合在上面。
24/38

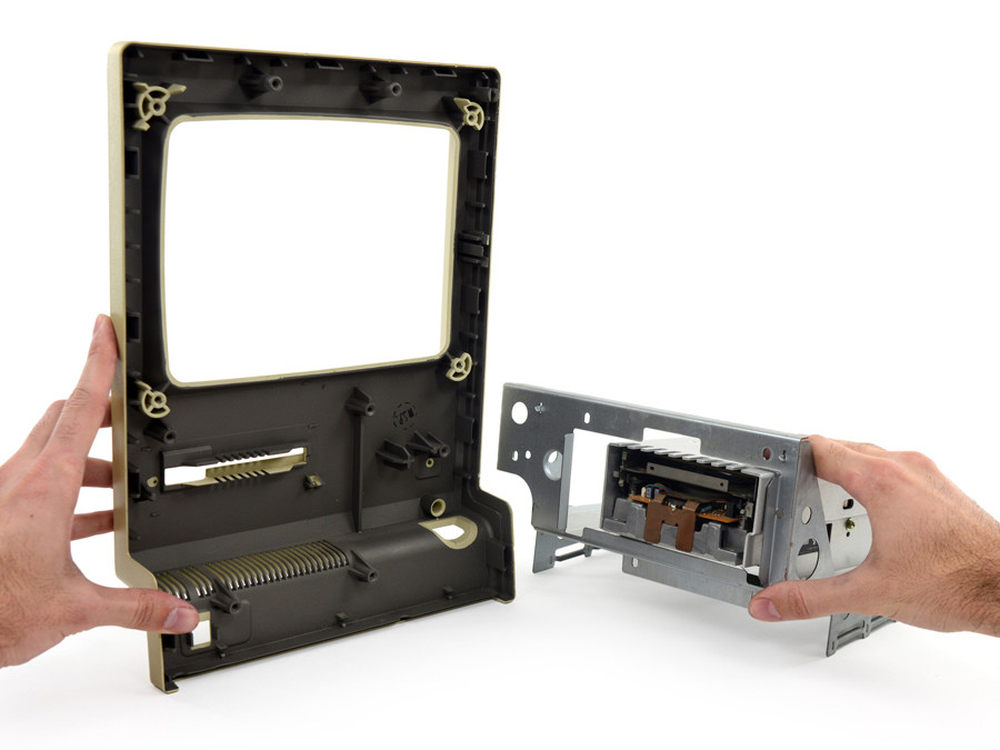

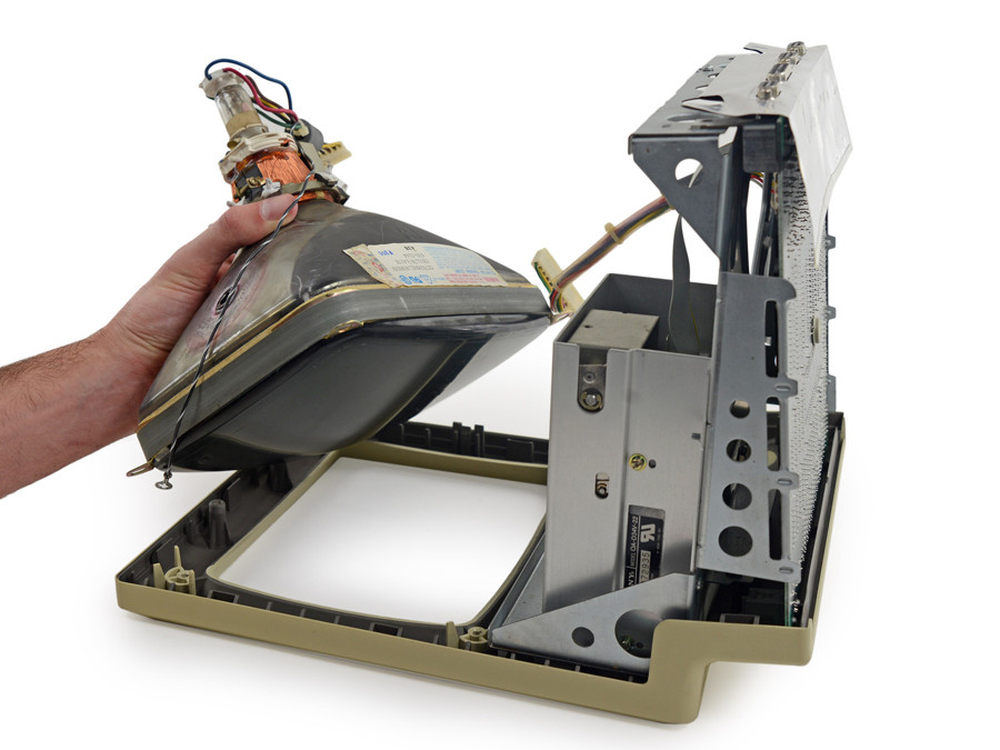

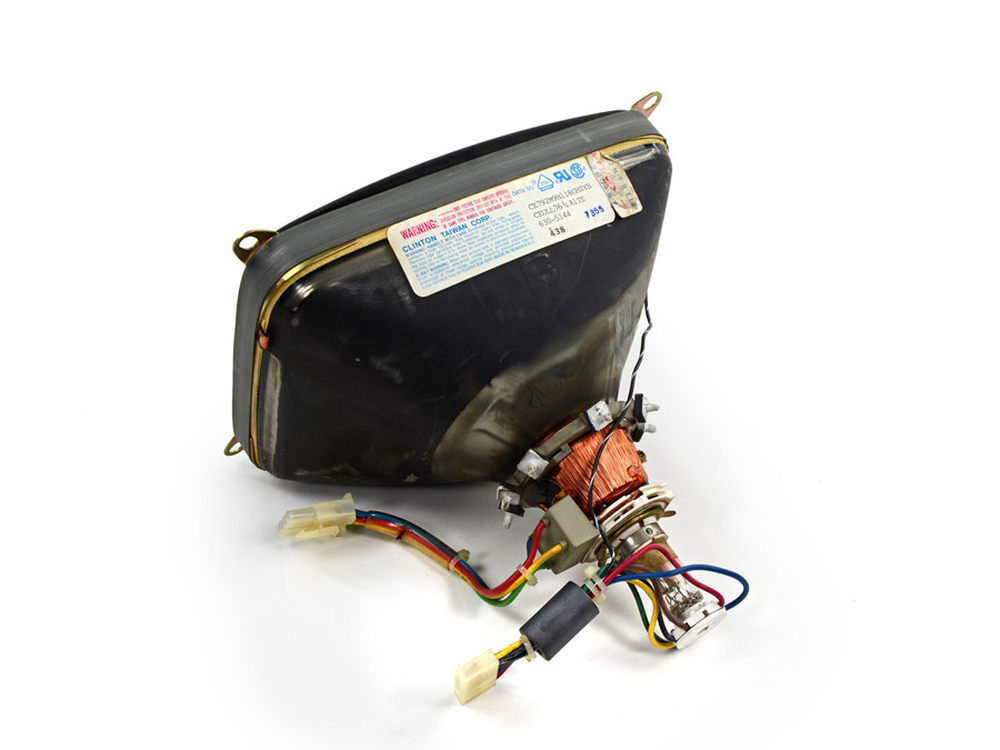

紧接着拆除CRT显示屏。
25/38
Mac 128K仅支持1bit 灰白显示，远低于现有的32bit真彩色。
26/38
现在就来拆解主板，即使在30年前，Mac 128K也使用了非常紧凑的设计风格，确保体积的小巧。
27/38

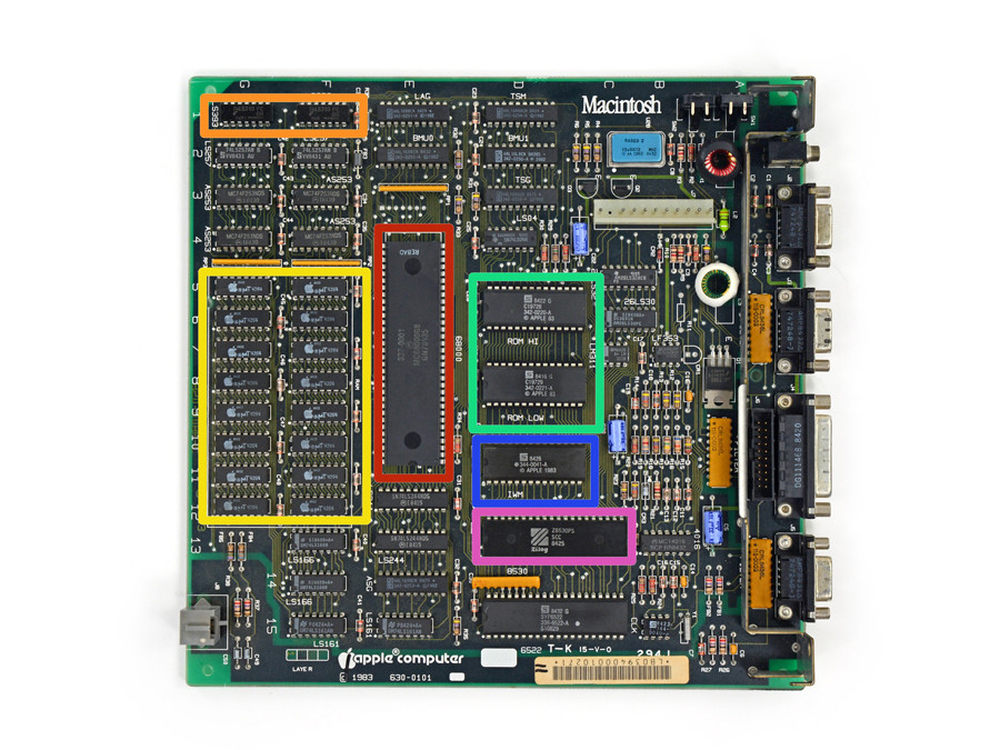

Mac 128K主板芯片一览：
红色竖条为摩托罗拉MC68000G8微处理器
橙色部分为Fairchild 74LS393半导体视频计数器
黄色部分为Micron 4264 64 Kb RAM，16颗组成128KB
黑色为128K非易失性内存
绿色为Simtek C19728、C19729 32KB ROM
蓝色为Simtek 344-0041-A整合沃兹机磁盘控制器
粉色为Zilog Z8530PS串口通讯控制器
28/38

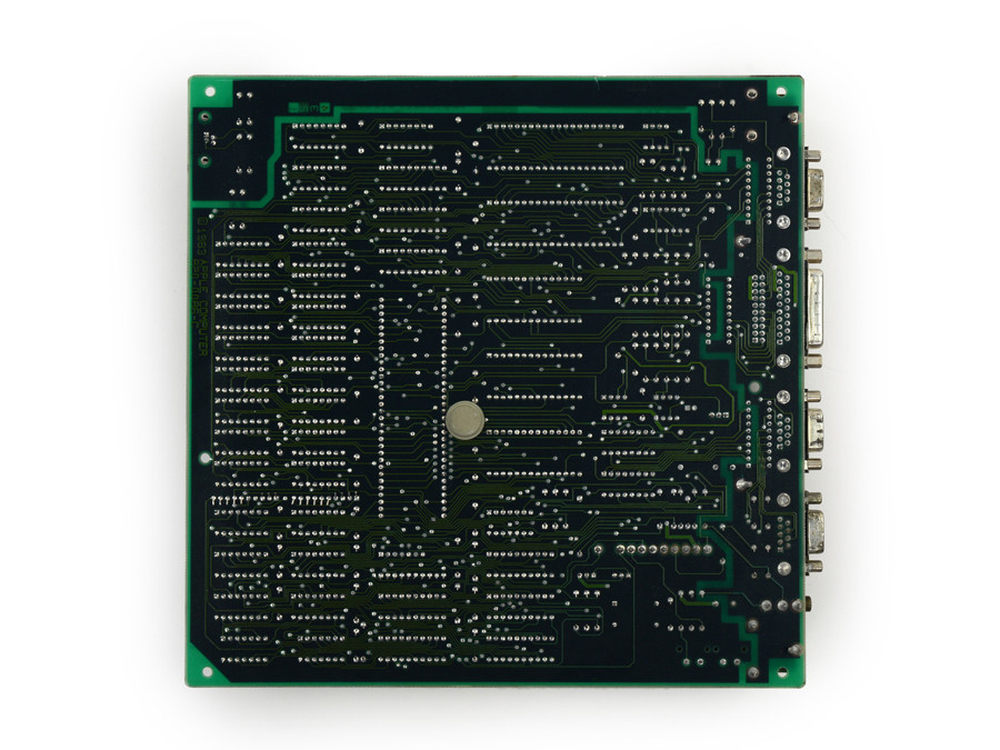

Mac 128K主板背面设计非常整洁。
29/38
拆解3.5吋软驱。
30/38

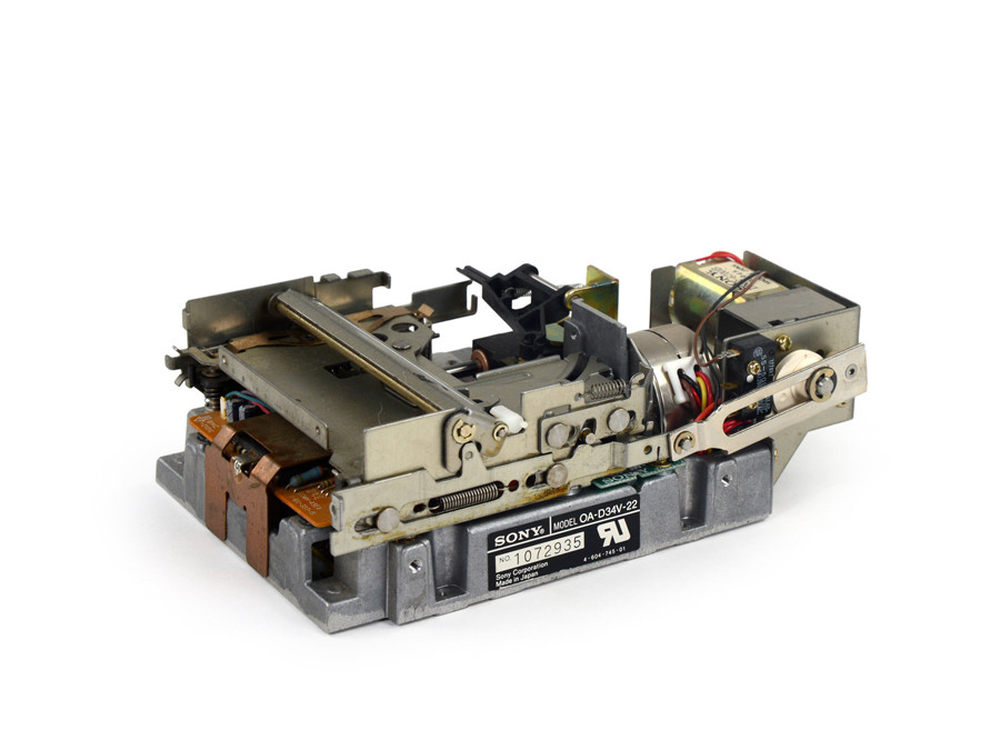

软驱来自Sony，型号为OA-D34V-22，还有1072935编号。
相对于5.25吋软驱，3.5吋软驱小巧的体积可以很容易设计在电脑内部，不过其售价也是非常高昂。
31/38

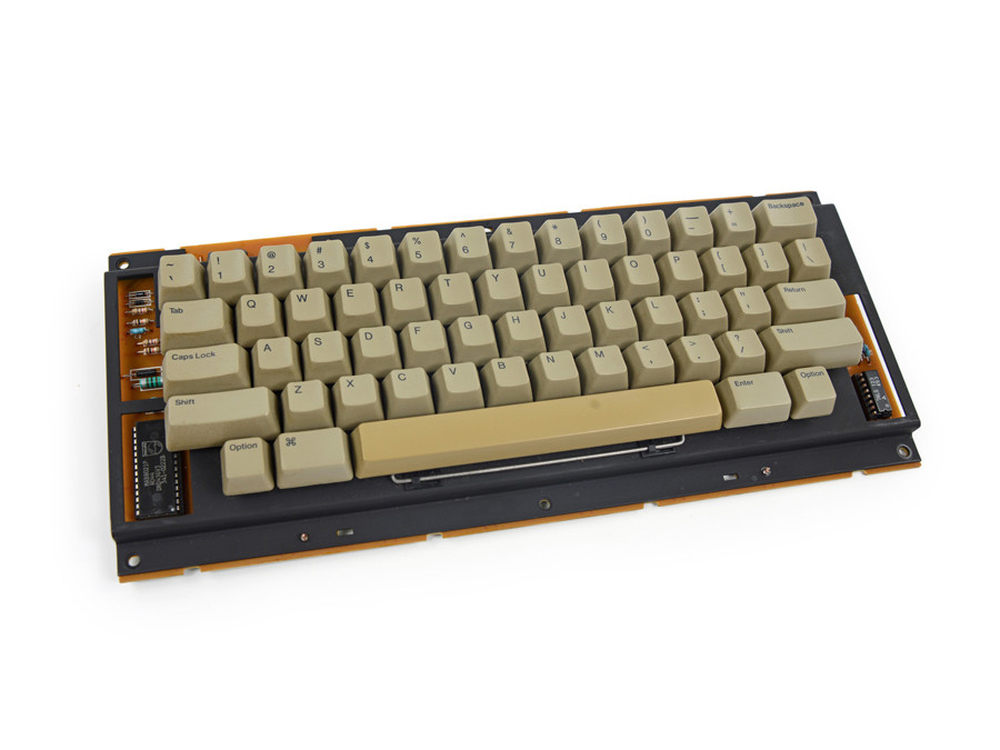

拆完了内部，现在开始外设的拆解，首先是机械键盘，Mac 128K采用了58键，没有单独的数字键盘区域。
32/38

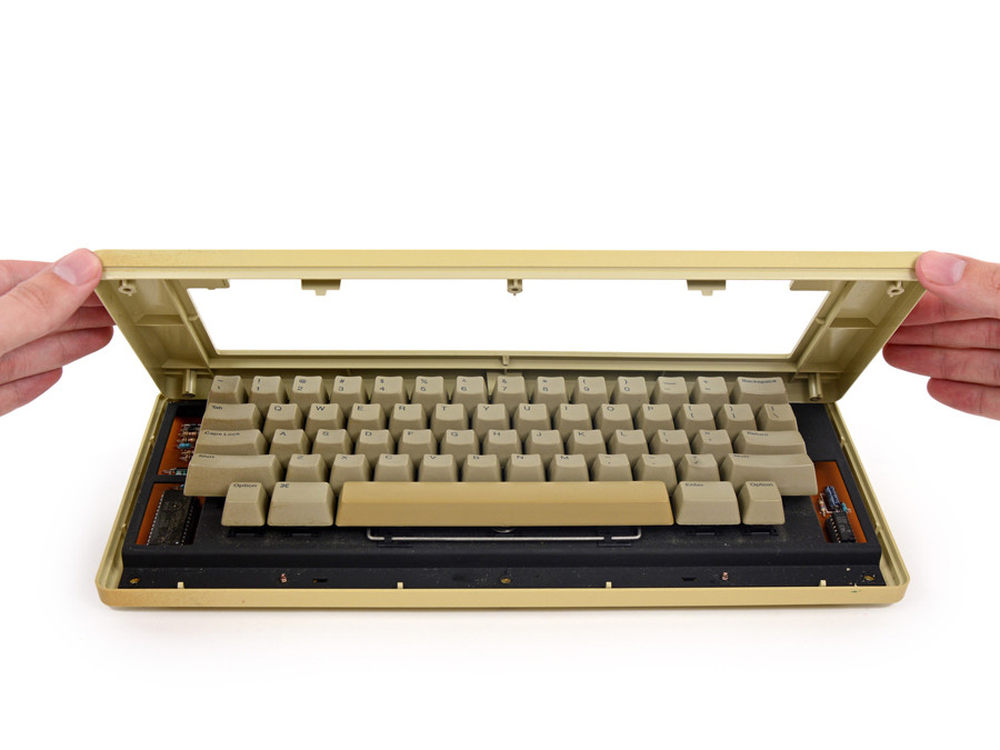

拆掉正面外壳就可以看到电子元器件，比起现在的薄膜键盘结构要复杂得多。
33/38

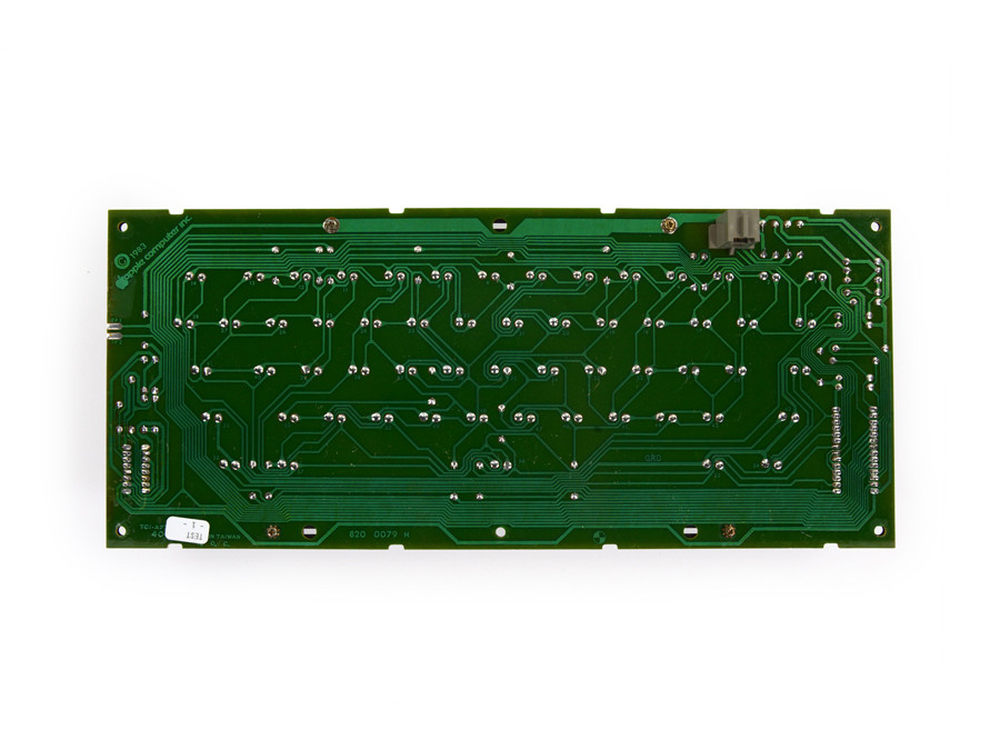

键盘PCB背面图。
34/38

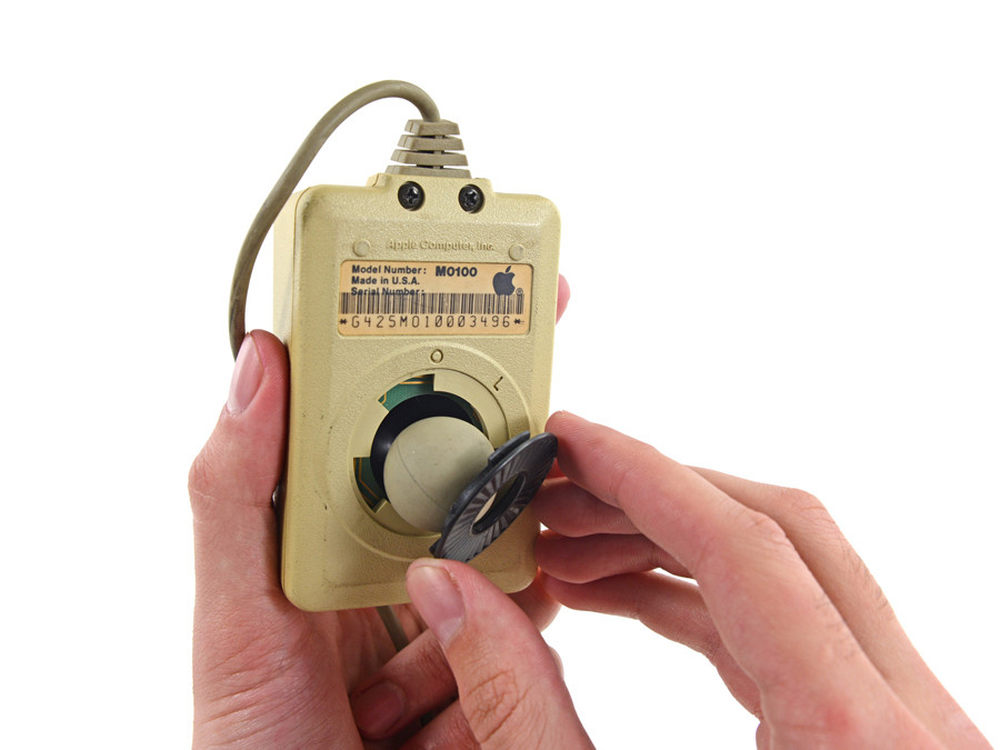

35/38

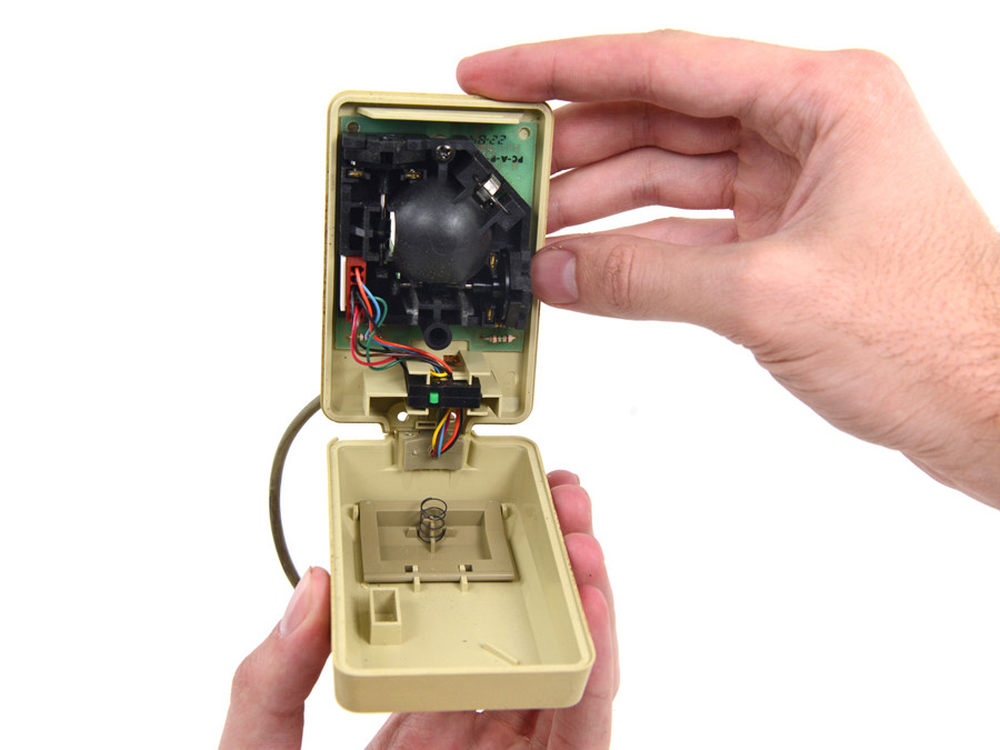

当开启外壳后我们看见了两个正交编码器、数个电阻等等非常简单的元器件，不过这种简化的设计也为鼠标提供了更高的可靠性。
36/38

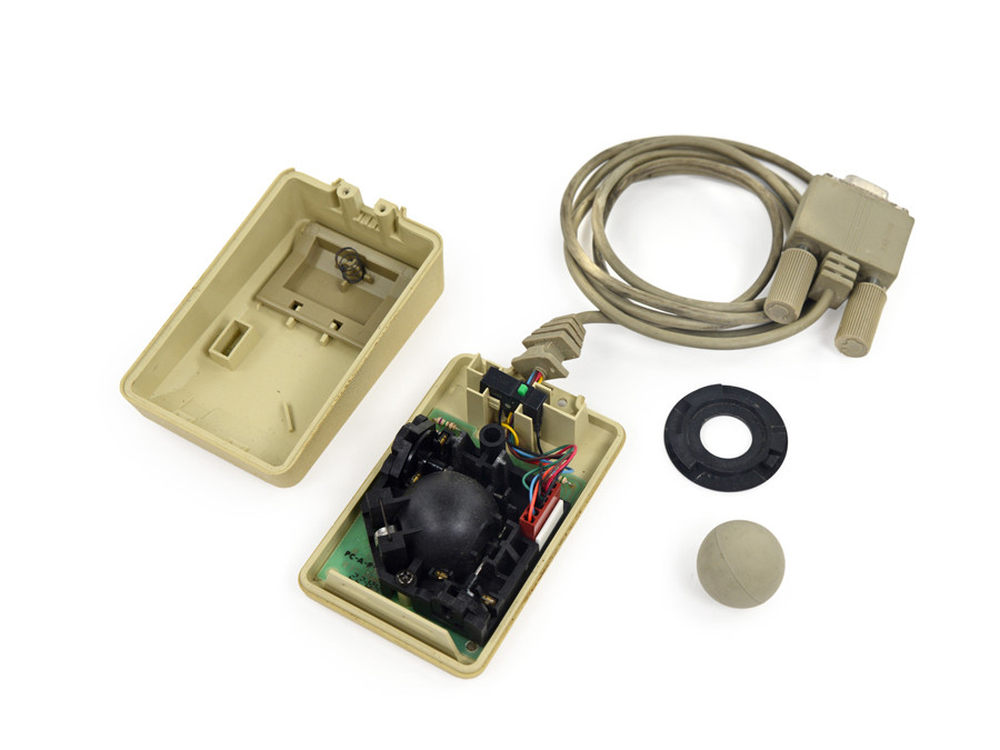

拆解完的鼠标所有部件一览。
37/38

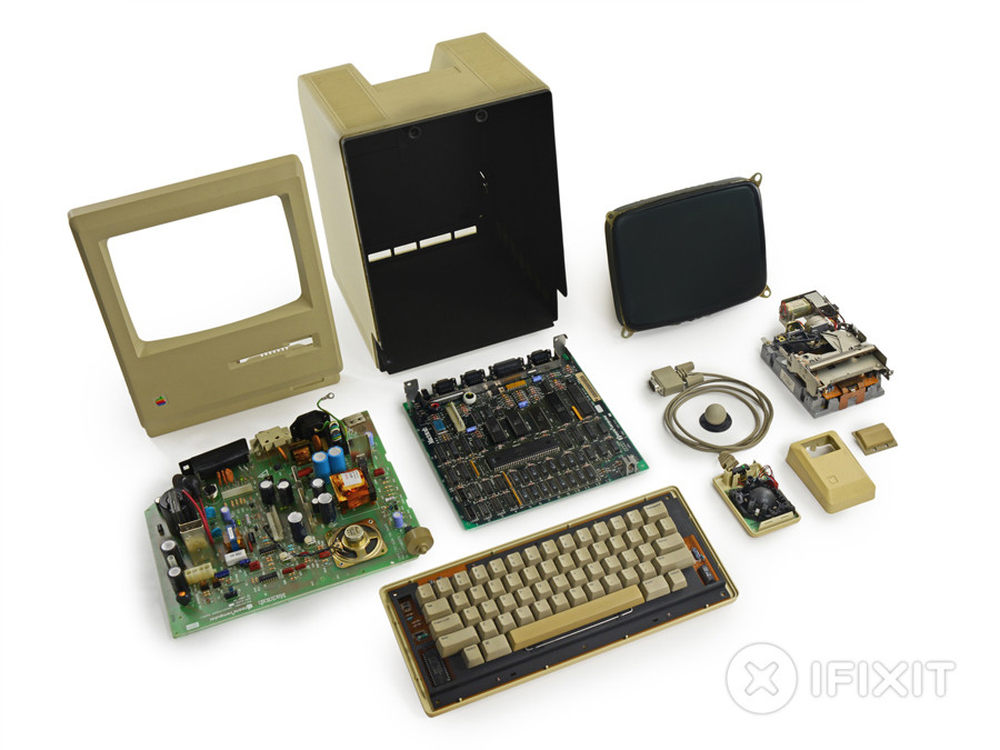

Mac 128K所有部件一览，整合度非常高，看起来并不散乱。
38/38
苹果iMac官方购买地址：【点击购买】
苹果Mac Pro官方购买地址：【点击购买】
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
作为丽萨的继承者，第一个大众型的图形用户平台，整个系统可以放在旅行包里带走。它的功能达到丽萨电脑的7/10而价格仅为其1/5，标价2495美元，适合大众的购买力。
由于内存、非易失性内存全部被焊接在主板上，Mac 128K基本不具备升级潜力，这也是现在苹果产品一贯的设计风格，所以iFixit给出的拆机难度为7分。
由于不错的性价比和便携性，Mac 128K得到热卖，不过很可惜在1984年Mac电脑成功后斯库利与乔布斯的严重分歧导致乔布斯被迫离开苹果公司。
