799元的750瓦！酷冷V750金牌电源测试

2014-02-19 00:59作者：卓克编辑：卓克文章出处：泡泡网原创

图赏模式

1/20

从去年开始挖矿大面积兴起，很多玩家发现买了显卡竟然还能挖山寨币，于是显卡连二连三的买，为了主板利用率更高，挖矿机里基本都是2-3张显卡，这样一来大瓦数电源终于有了出路，各家800瓦以上功率电源全面缺货，小编在这里暂且不评说虚拟币，只针对挖矿的稳定性来说，电源和主板是非常重要的，否则停机是小事，来回来去拆零件找问题反而更耽误时间。我们今天要说的是酷冷新一代V系列，功率为750瓦，通过了80PLUS金牌认证，售价799元，也许是矿工们喜欢的产品。

2/20

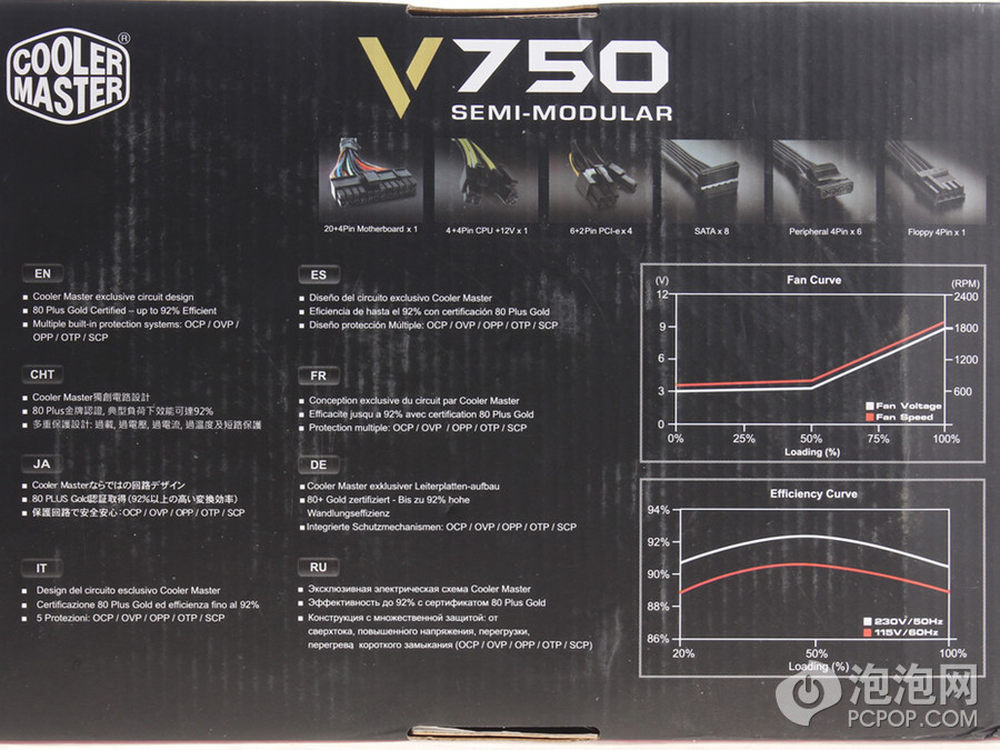

电源包装背面是供电接口数量和电源特点介绍，由于电源本身代工自益衡，所以不少玩家都会说，它不是和xxx一样吗，所以酷冷特别标出电源里有自家设计的电路，电源的风扇电压和转速比较一致，大约是400瓦输出时风扇才开始超过600RPM，可以想见这个电源工作起来会很安静。

3/20

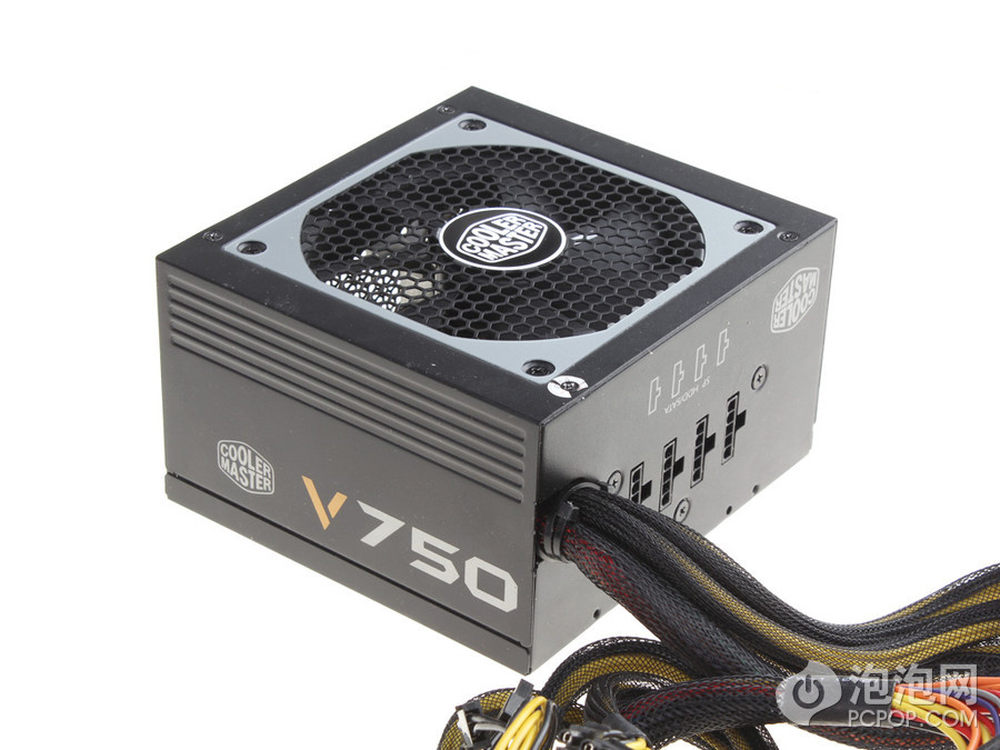

电源长度只有14cm，一般来说达到600瓦的电源都有16cm的长度，所以这颗电源在装机时会很节省机箱空间，不过同时内部散热上也面临更多设计挑战。

4/20

从这一面看估计不少玩家都看出它的代工厂来了，益衡发布的80PLUS金牌电源方案已经很成熟了，非常受欢迎。

5/20

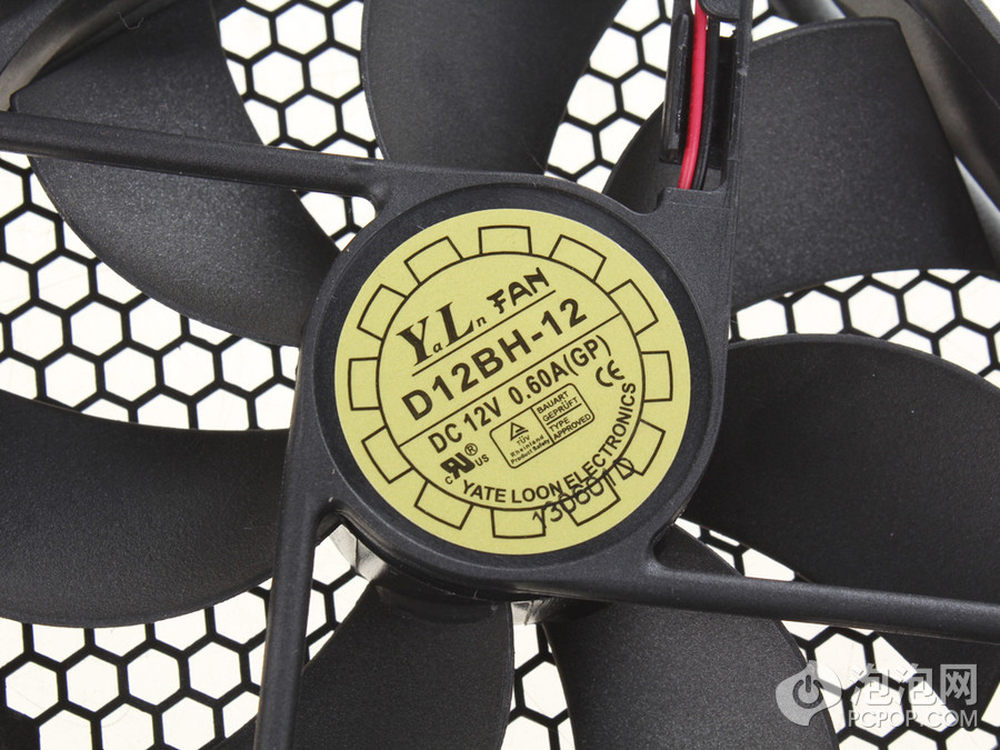

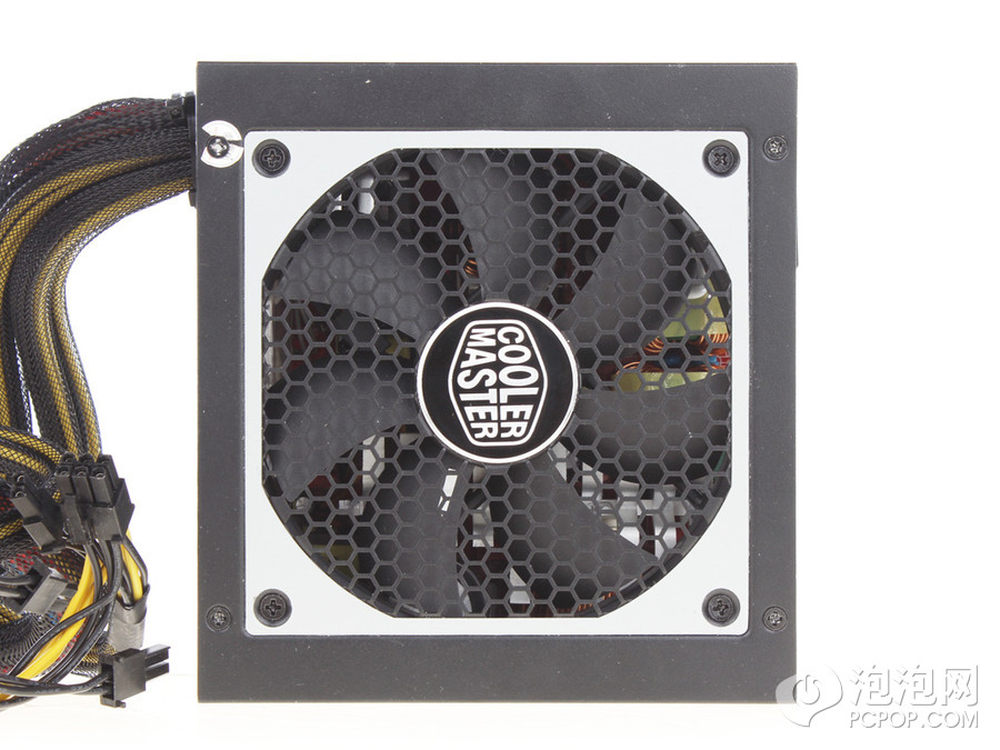

采用7扇叶的12cm直径风扇散热，风扇罩的风格略做装饰比较好看。

6/20

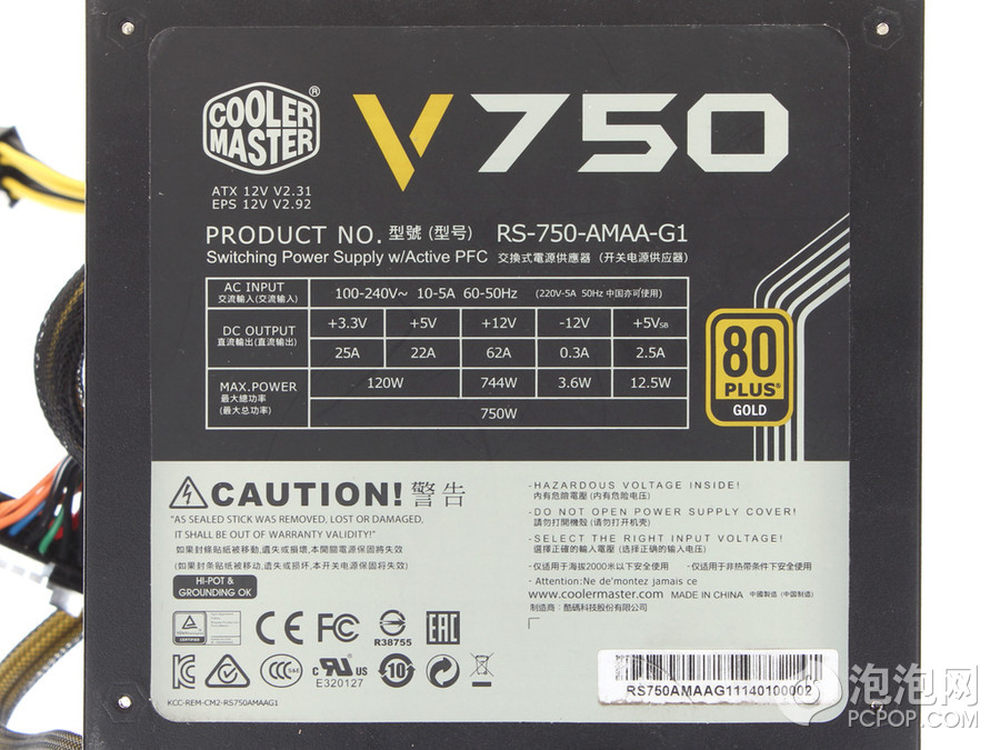

电源的功率参数贴在背面，其中12V输出能力达到744瓦，额定750瓦电源有这么高的12V输出比例还是很不错的，5V待机一路输出2.5A，感觉略小，如果是3A或者3.5A就更好了，电源通过了多国安规，只有大厂国际性品牌才会这样做，非常稳妥。80PLUS的Logo非常醒目，总的来说参数标签标注规范。

7/20

电源采用部分模组化线材的设计，模组化线材全部采用扁线，装机时理线更方便，显卡PCIE 6 2PIN一共4个，也就是说最多接两张顶级显卡，这是正常的，能接3张显卡的电源至少要保证有900瓦功率。此外还有8个SATA口和6个PATA口，PATA口数量明显多于市售同档次型号电源，接多个风扇就方便多了。

8/20

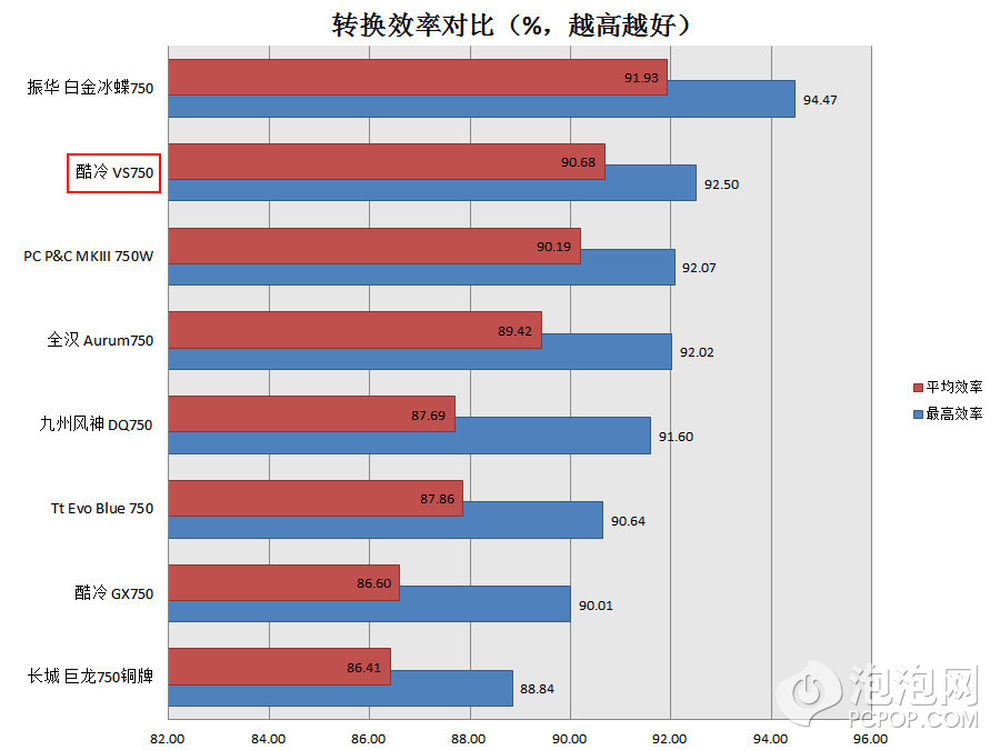

电源包装上承诺在220V电压输入下可以达到92%%的效率，实际测试中确实超过了，最高有92.5%%，而且这颗电源从150瓦负载后效率就再也没低于90.5%%，表现非常不错，同功率80PLUS金牌电源中V750应该是最接近80PLUS白金牌的。

9/20

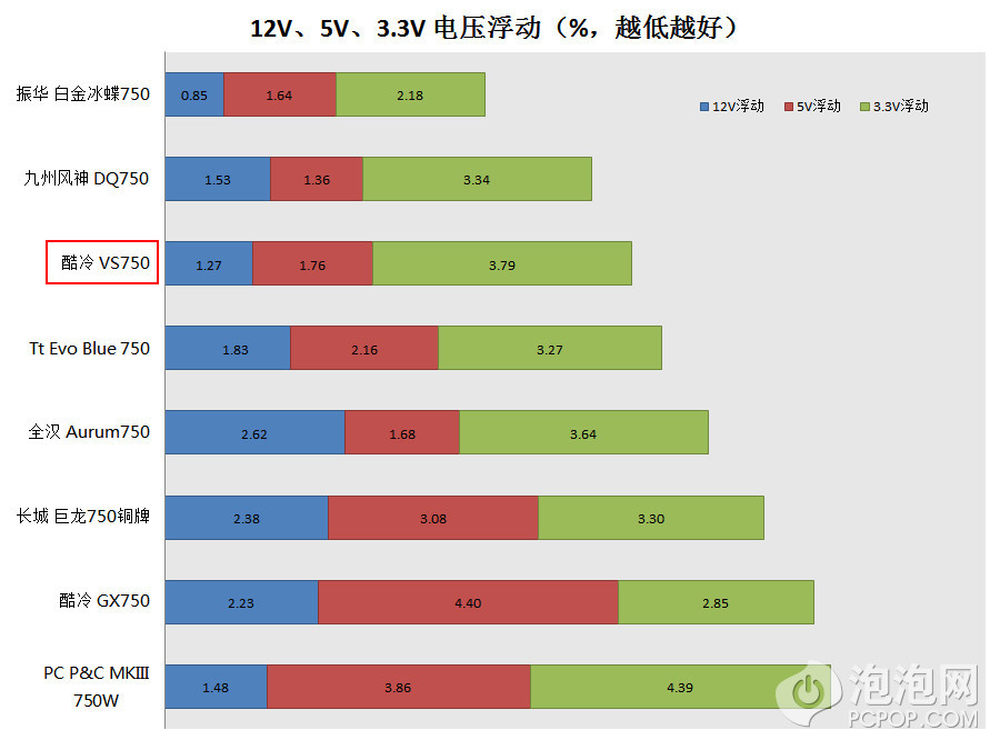

电压浮动一项表现也不错，如果3.3V的浮动值可以控制更好，说不定能拿第一名了。

10/20

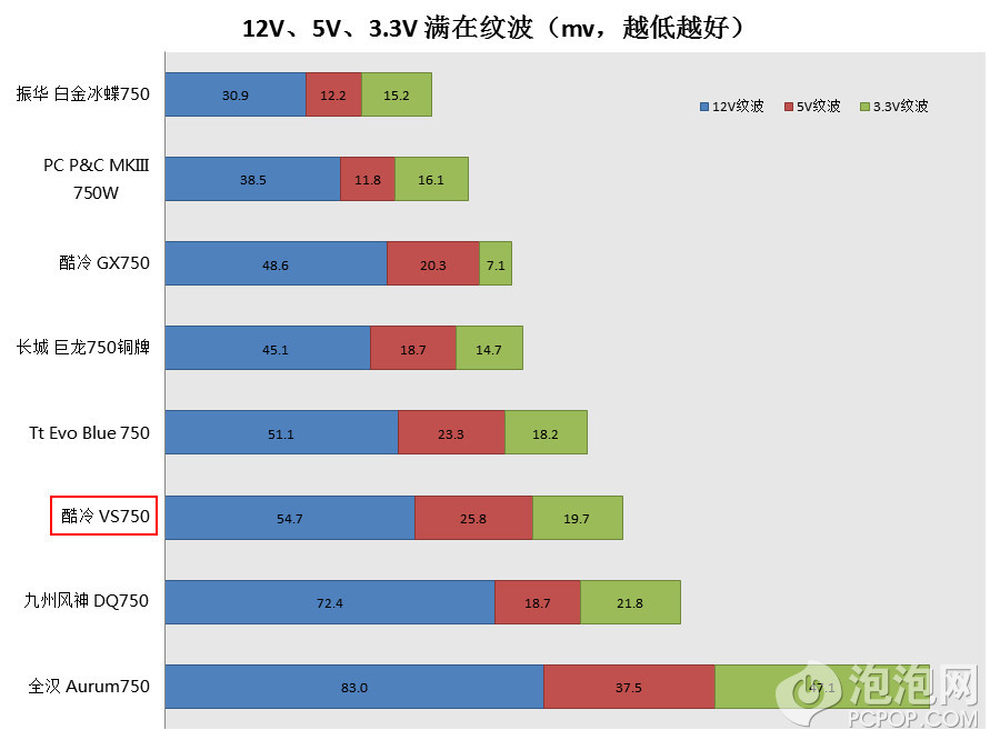

功率达到750瓦后大部分厂商都会更加用心规划自己的高端产品，所以大家的纹波都不高，在对比中V750并不占优势，但实际数值都不到电源规范的一半值。

11/20

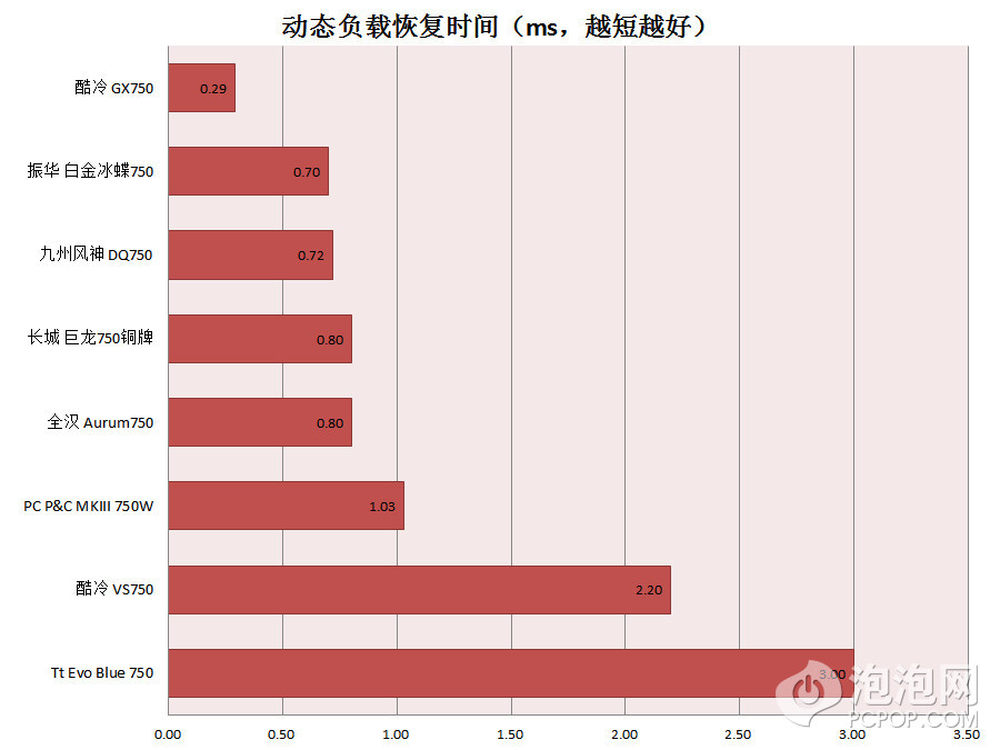

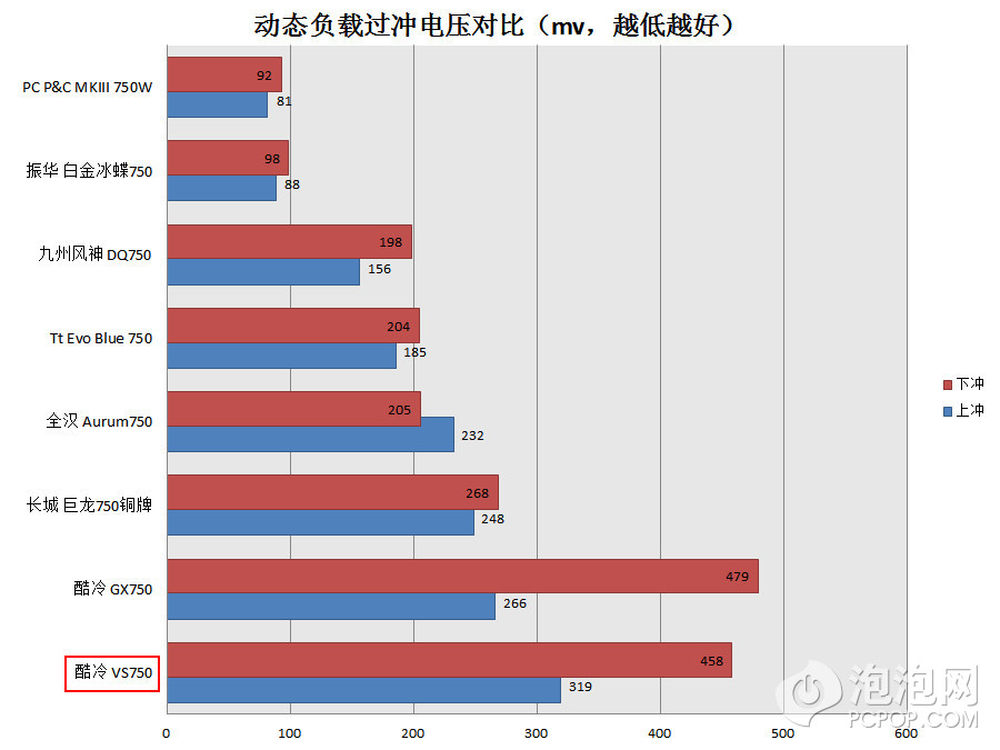

动态负载上的表现有很大改进空间，一个是过冲电压比较高，另外是电压恢复时间比较长。

12/20

动态负载上的表现有很大改进空间，一个是过冲电压比较高，另外是电压恢复时间比较长。

13/20

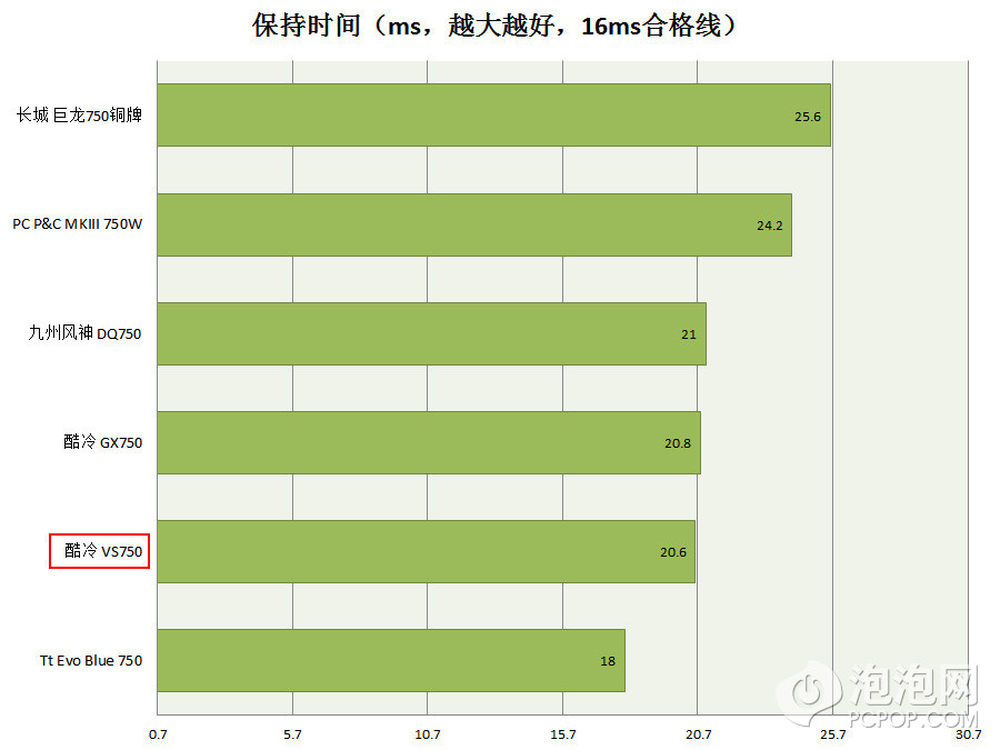

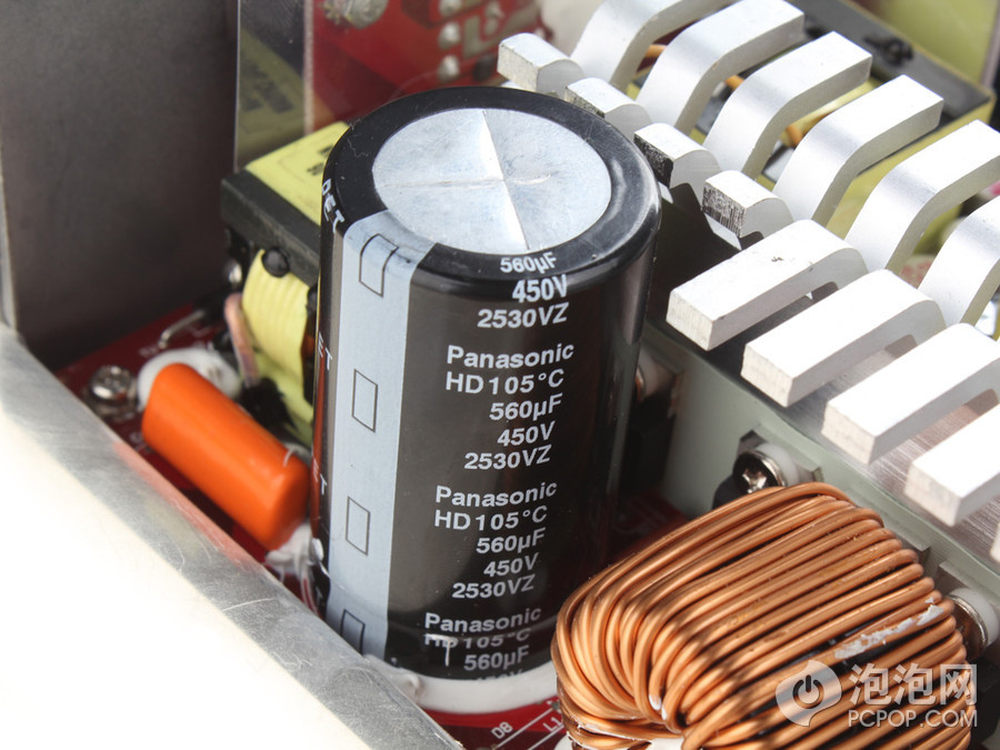

保持时间在80%%负载，也就是600瓦时可以达到20.6ms，远远高于最低标准16ms，不错，不过高端产品往往把主电容设置的比较高，所以其他家也不弱。

14/20

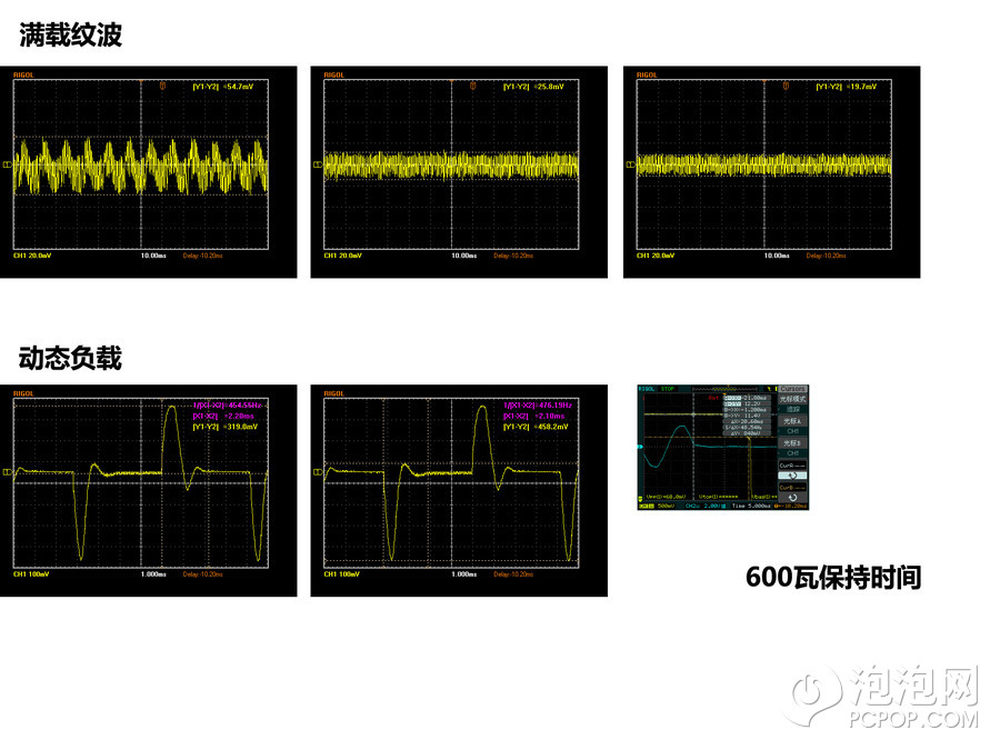

这里是具体的波形，感兴趣的玩家和厂商可以参考，一般玩家可以不必纠结。

15/20

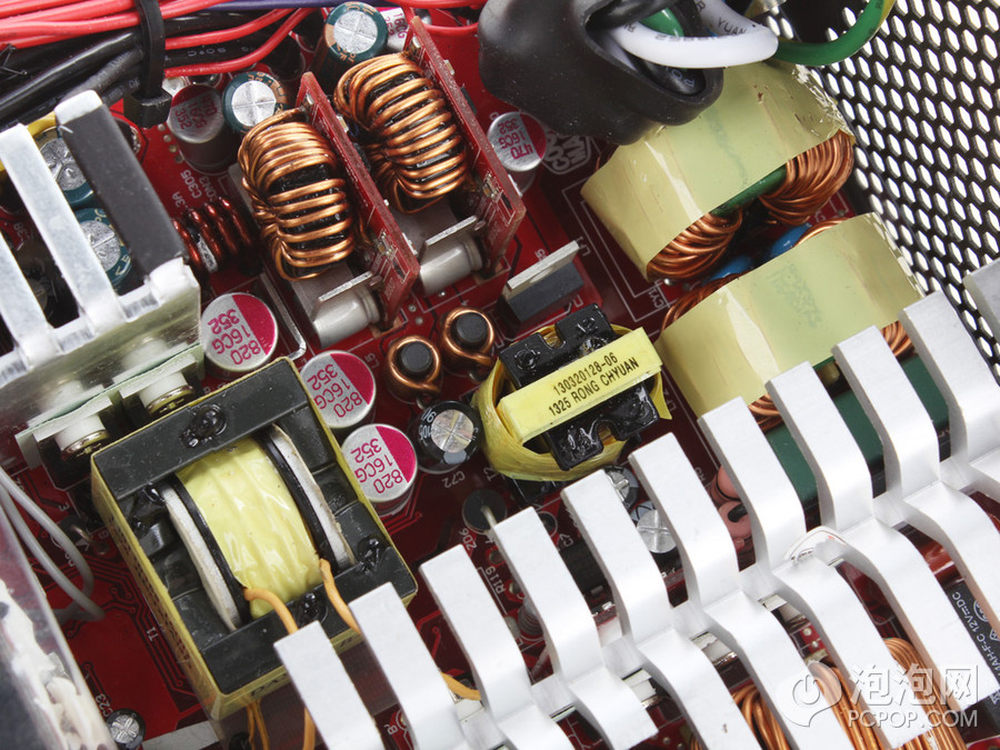

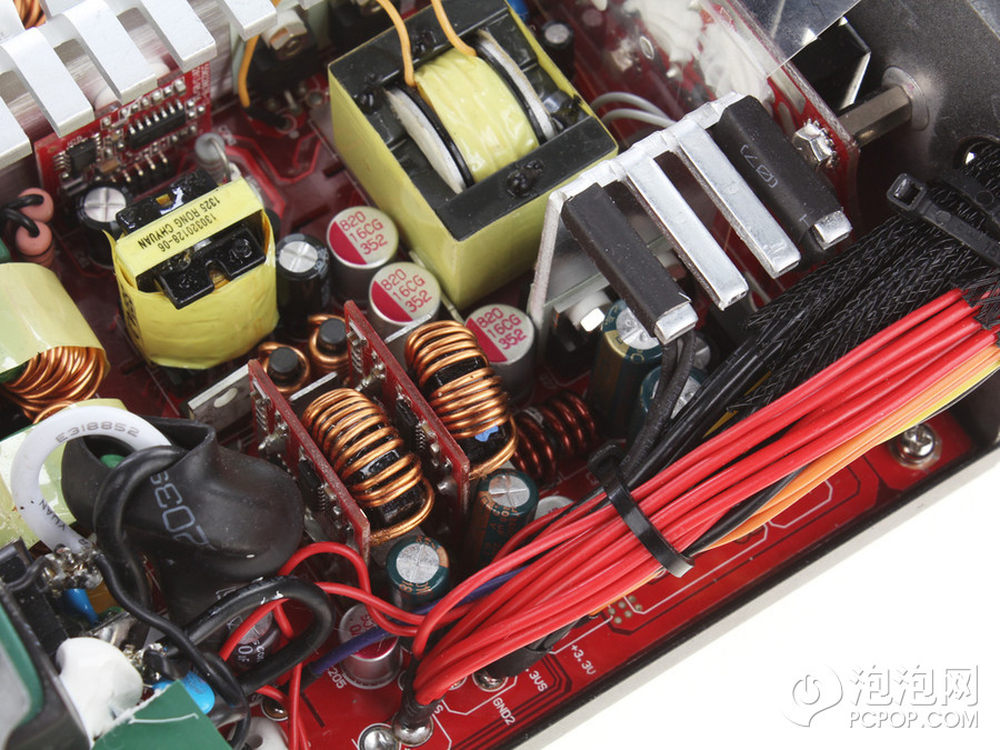

这款电源采用了CM6802SBHX控制的PFC和PWM，益衡的有源箝位双管正激软开关电路，比起上一版单管正激来说，两个开关串联能降低MOS对耐压的选择，这样一来选择通态电阻较低的MOS就方便多了。箝位开关的驱动由TI的UC2715来实现，二次侧采用同步整流，3.3V和5V采用DC-DC输出。这个方案益衡经过1年多的调教现在已经很稳妥性能很出色了，相信他们出给其他客户的高端产品方案也都基于此设计。
