主板厂商吃螃蟹 映泰BTC-24GH矿机上市
1/34
去年年底的时候，映泰主板的官方微博发布了一款BTC矿机产品，并且号称可以秒杀20张HD7970，当时我和我的小伙伴们都惊呆了。因为在硬件领域还没有哪个厂商涉足矿机领域，而映泰做为国内的知名的主板厂商却做起了“第一吃螃蟹的人”。映泰此次推出的挖矿主板名为“BTC-24GH”，通过它的名字我们就能得知这是一款运算速度为24G的产品，根据映泰官方表示这款产品最大支持50片主板串接；本人由于工作的原因一直和“比特币、挖矿、矿机”有接触，对于那些关注挖矿的朋友来讲，专业的矿机在挖矿效率、电费成本上面都有着巨大的优势。随着时间的推移，目前市面的矿机都已经达到“T级”的算力，而笔者同事年前购买的200G矿机，目前的价格也已经降到了3000元左右。然而映泰推出的这款矿机主板，官方的报价为3899元，这样的价格怎么说呢？从算力的角度出发此款产品对于矿工来讲是不具有任何性价比的，不过从开创性的角度出发映泰的创新精神还是值得大家肯定的；好吧！我们还是先抛开这款产品是否会有人买单的问题，毕竟卖不卖的出去不我们要考虑的问题，下面笔者就和大家分享下此款产的安装、挖矿过程吧。
2/34

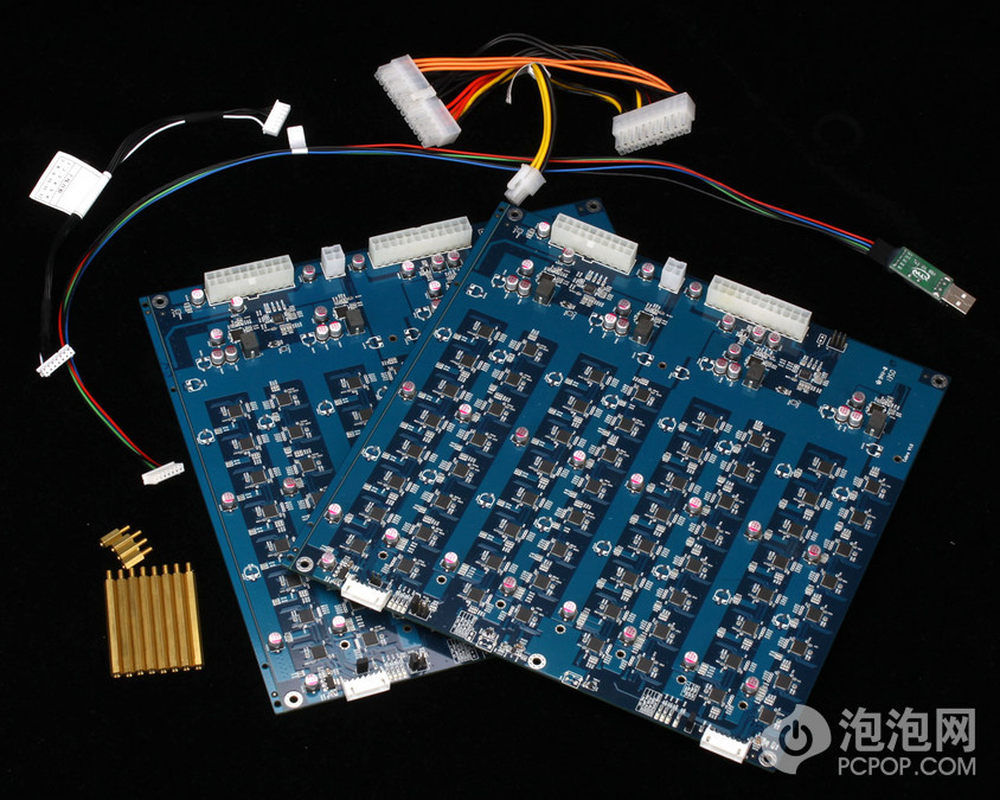

我们先解说一下所需的设备，两片映泰BTC-24GH、一根COM to Com Cable线材、一根COM to USB Cable线材、一根Power Cable线材、铜柱若干。
3/34

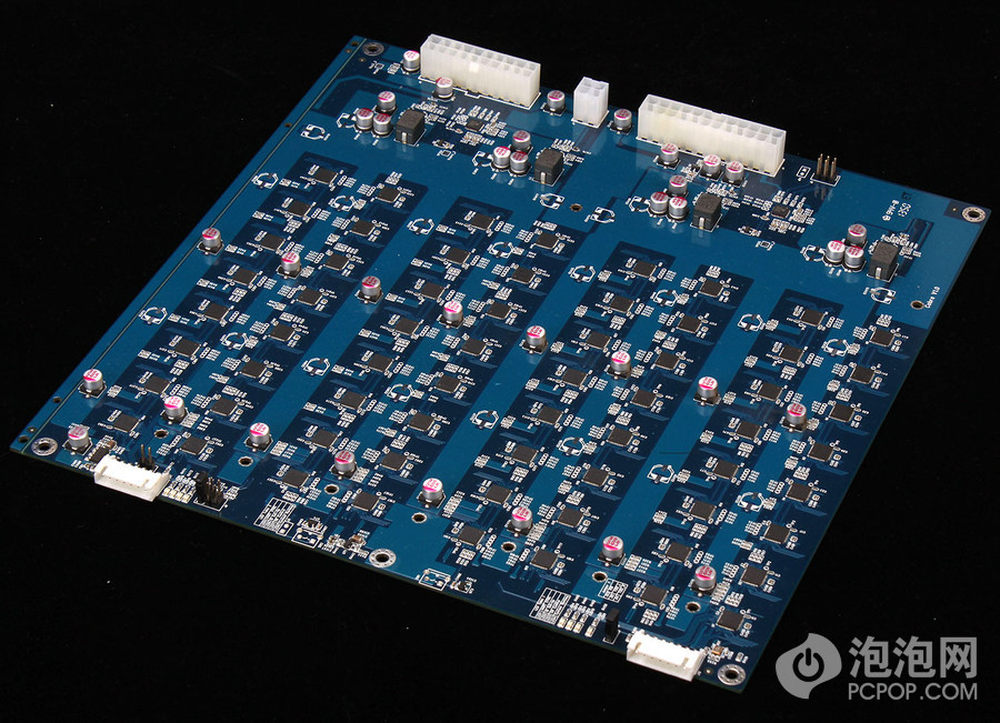

映泰BTC-24GH主板，此款挖矿主板的速度为24G左右，支持多块产品互联。
4/34

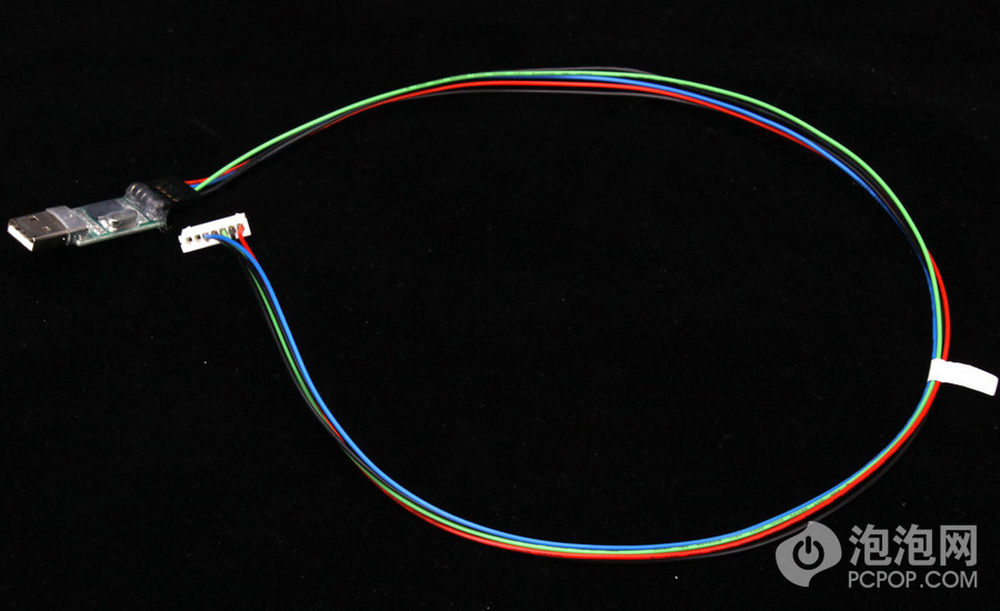

COM to USB Cable线材。
5/34

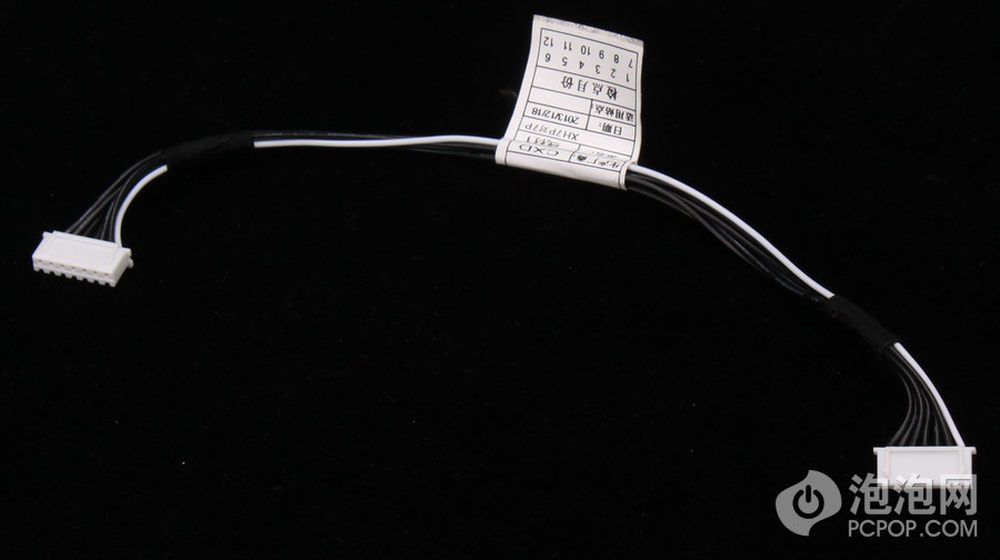

COM to Com Cable线材。
6/34

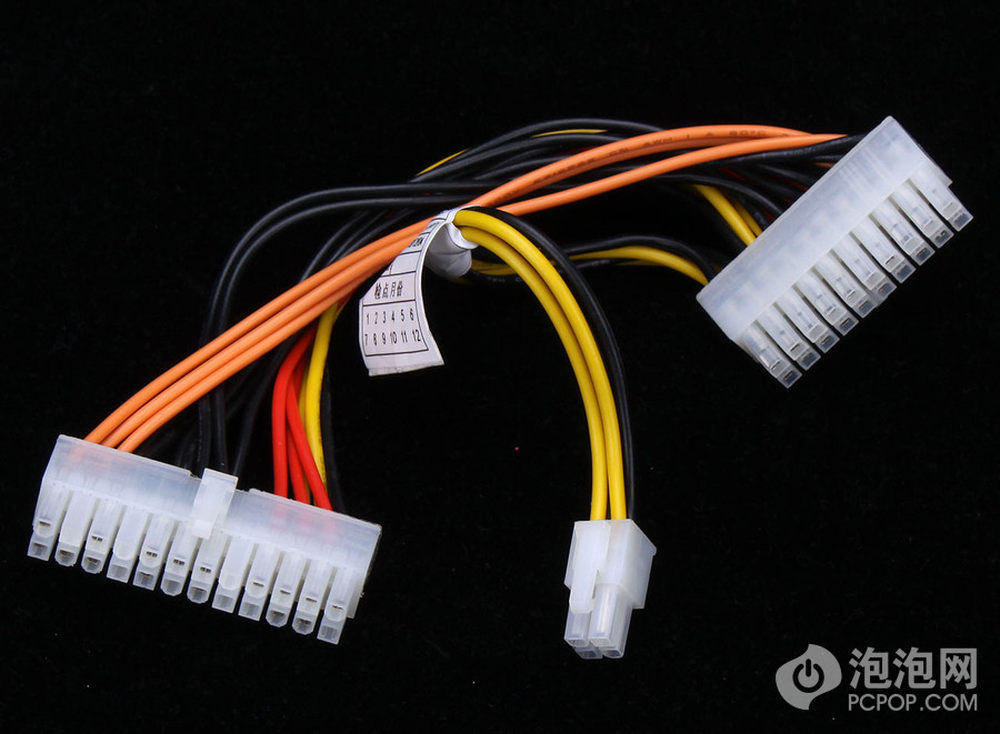

Power Cable线材。
7/34

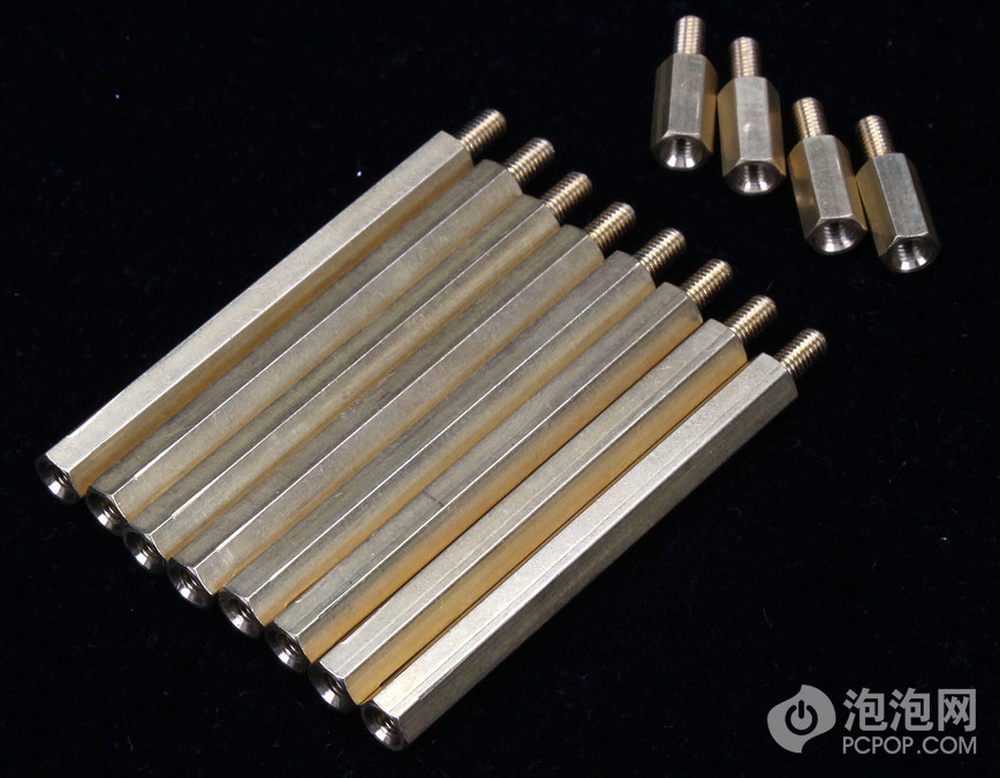

铜柱用来固定挖矿主板用的。
8/34

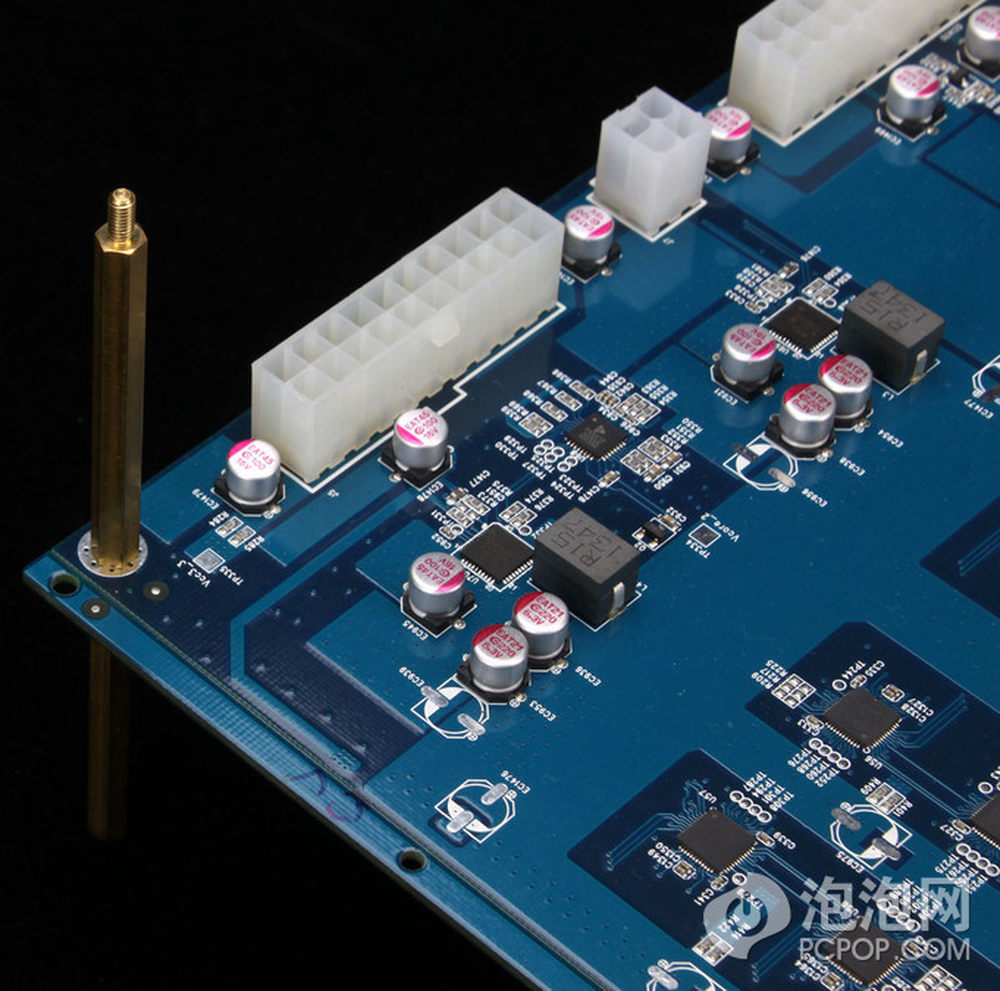

我们先用较长的铜柱把其中一块映泰BTC-24GH固定。
9/34

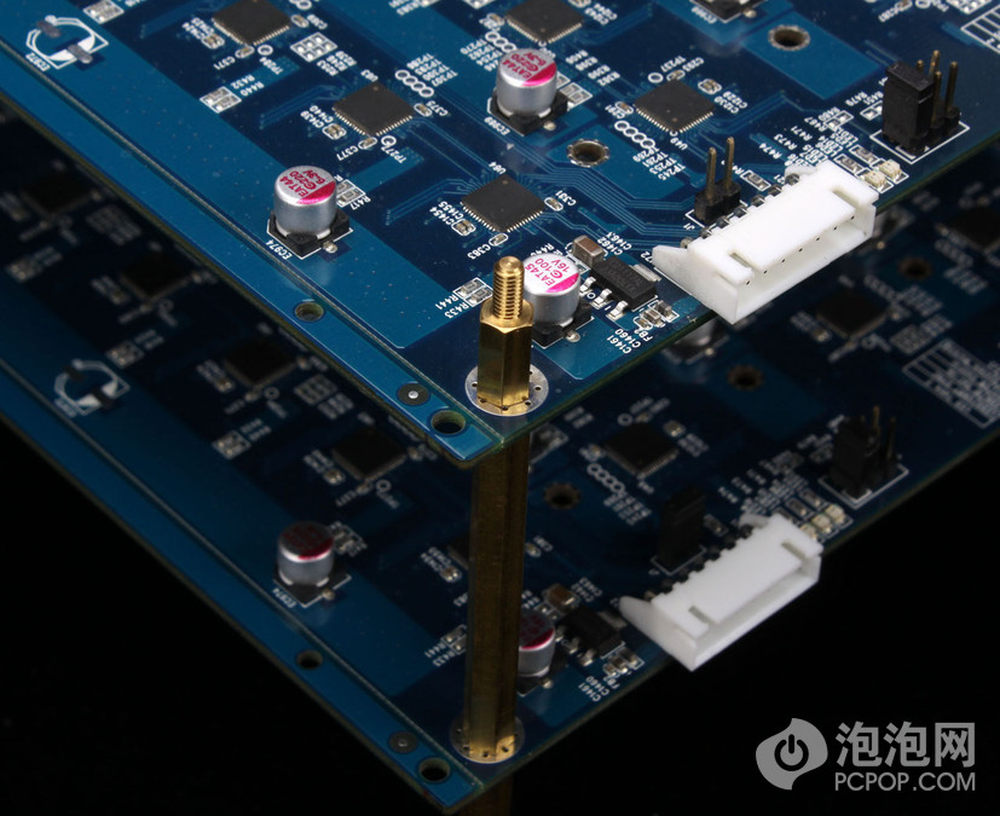

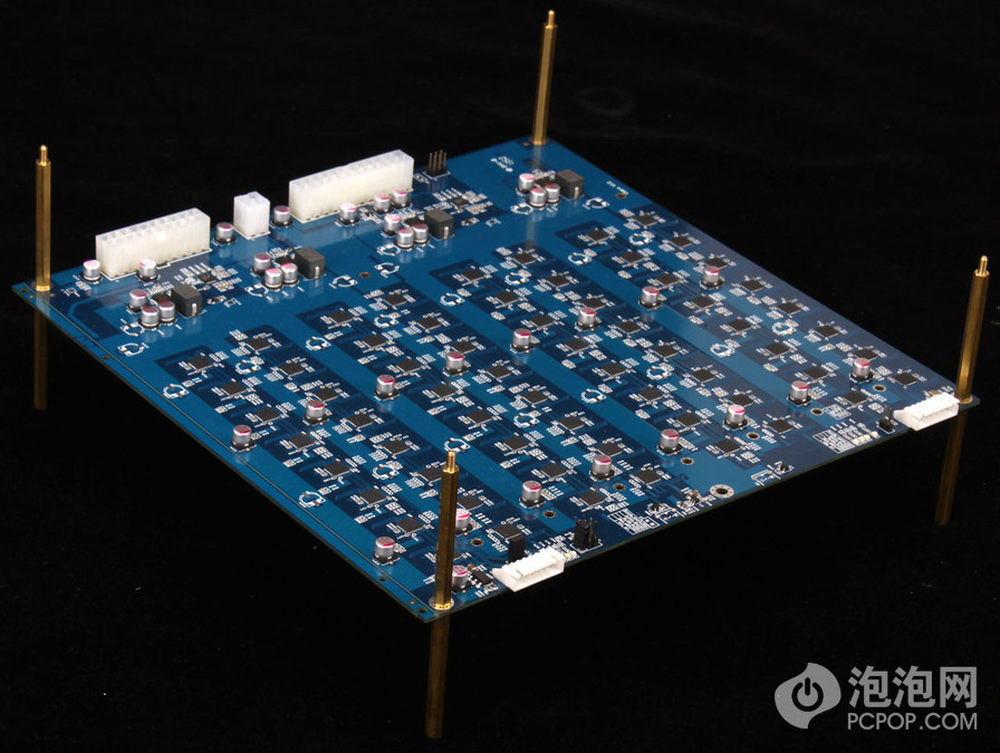

主板四个角都用铜柱固定好。
10/34
把第二块映泰BTC-24GH主板叠加上去，之后再用较短的铜柱把主板固定。
11/34

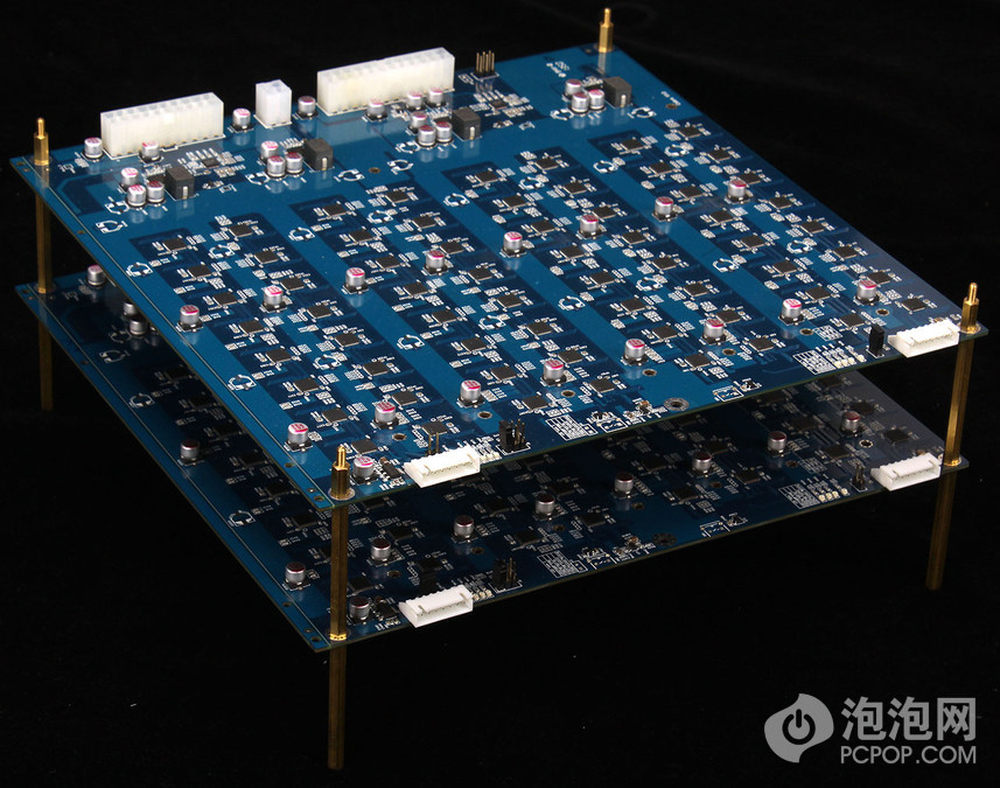

两块映泰BTC-24GH主板通过铜柱固定好。
12/34
现在开始连接线材步骤，每块映泰BTC-24GH主板上都有两个电源接口，处于二层的主板我们视它为连接电脑，因此用Power Cable线材的一头20pin接口连接这块主板上右边的20pin电源接口。
13/34

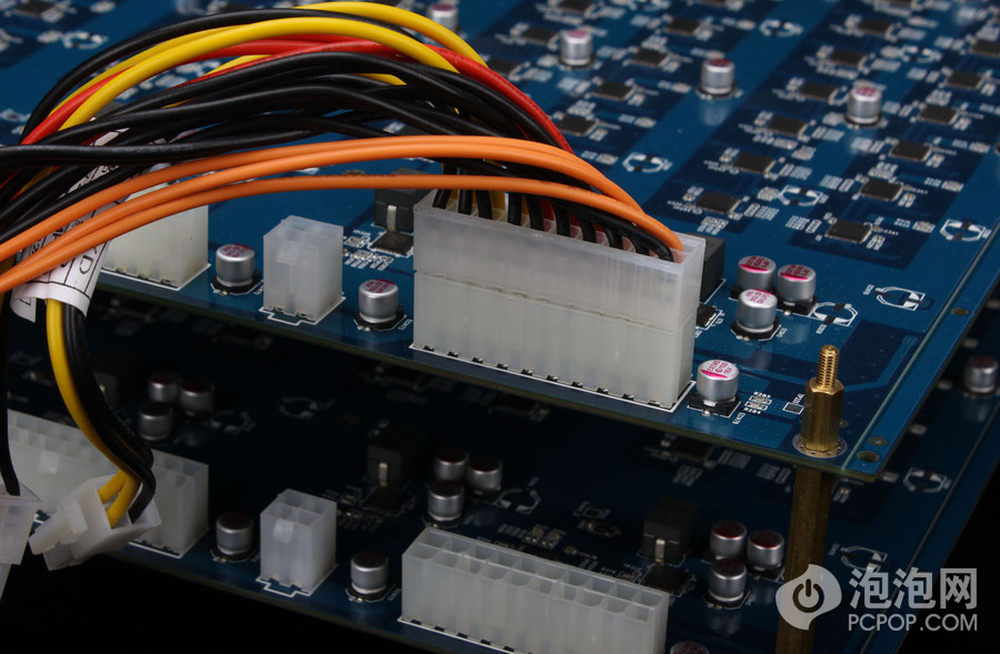

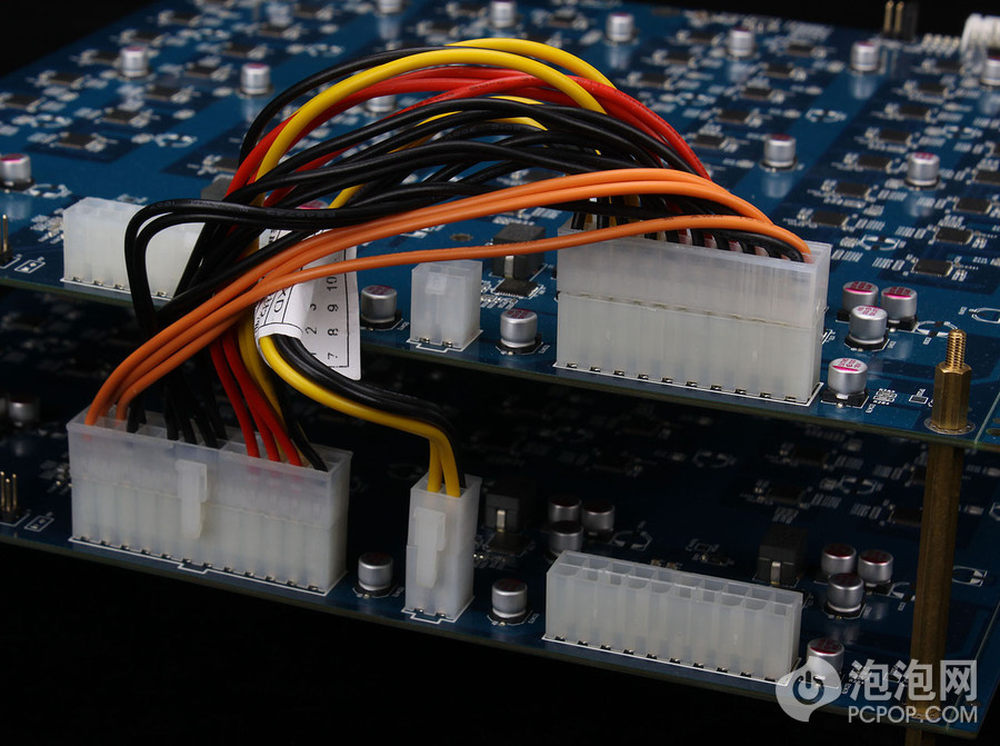

我们再将底层的映泰BTC-24GH主板连接Power Cable线材，把线材的24pin和4pin供电接口插在底层主板上。
14/34

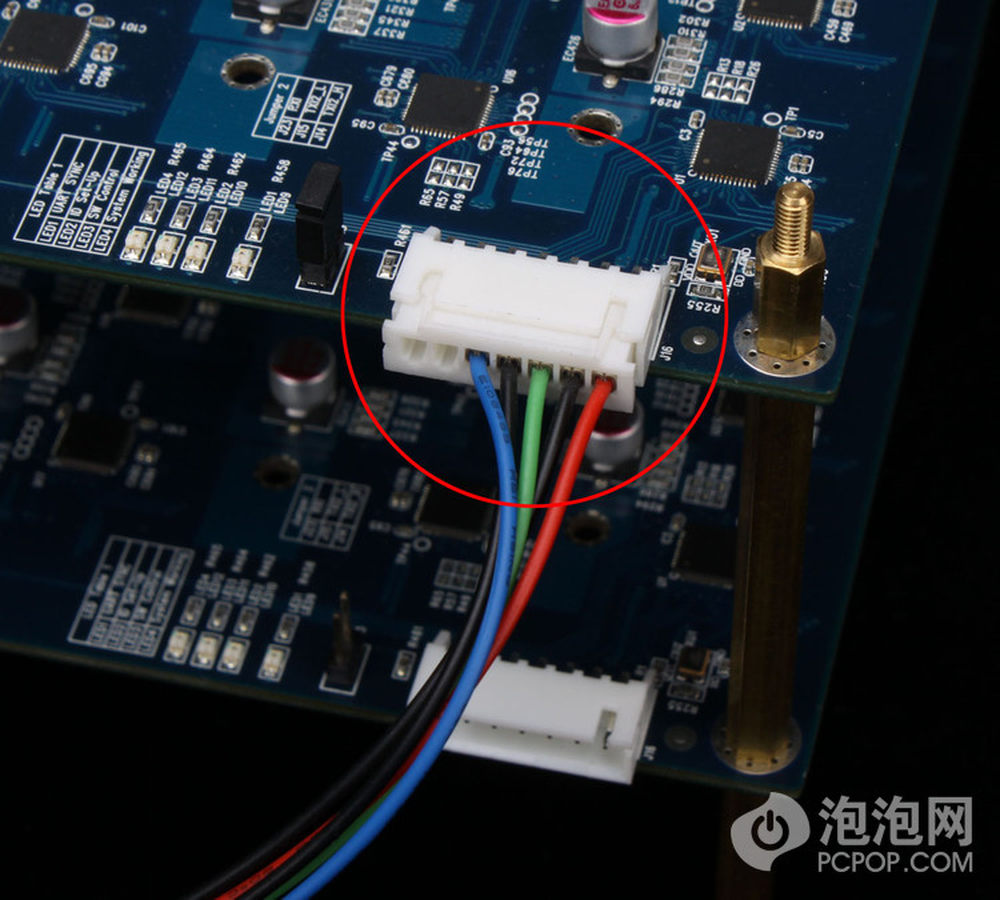

Power Cable线材连接好之后，我们开始COM to USB Cable线材的连接，这根线材是必须主板与电脑相连的，开始的时候我们已经把二层主板视为连接电脑，因此COM to USB Cable线材的COM口是插在二层主板右边的COM口。
15/34

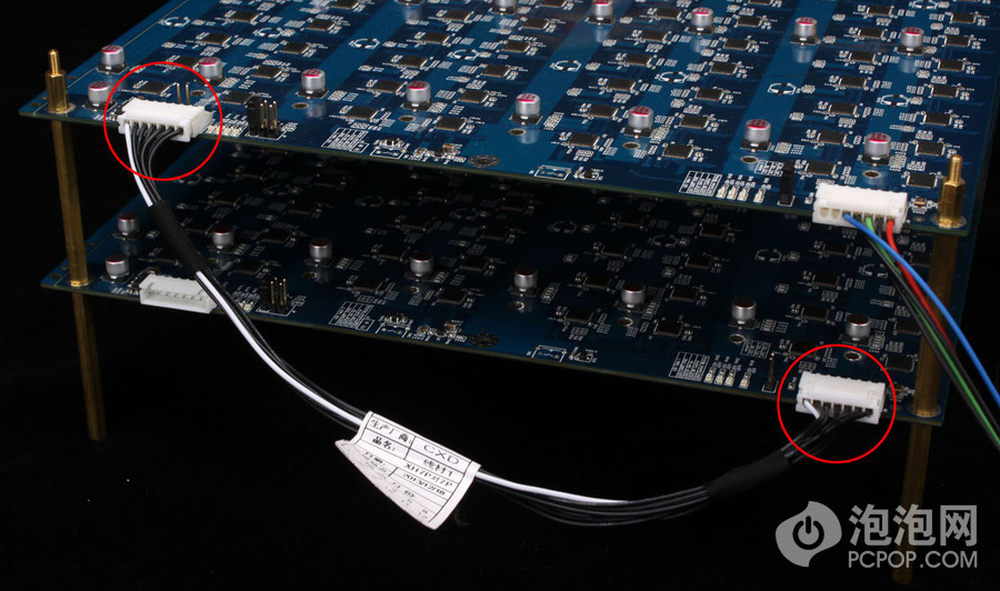

两块映泰BTC-24GH主板需要通过COM口来传输数据，COM to Com Cable线材的连接也有一定讲究。连接电脑的那块映泰BTC-24GH主板左边的COM口是空出来的，COM to Com Cable线材的其中一头COM口插在二层主板的左边COM口，而COM to Com Cable线材另外一头的COM口则插在底层主板的右边COM口。假设我们日后再增设第三块映泰BTC-24GH主板的话，也是类似上述的接法。
16/34

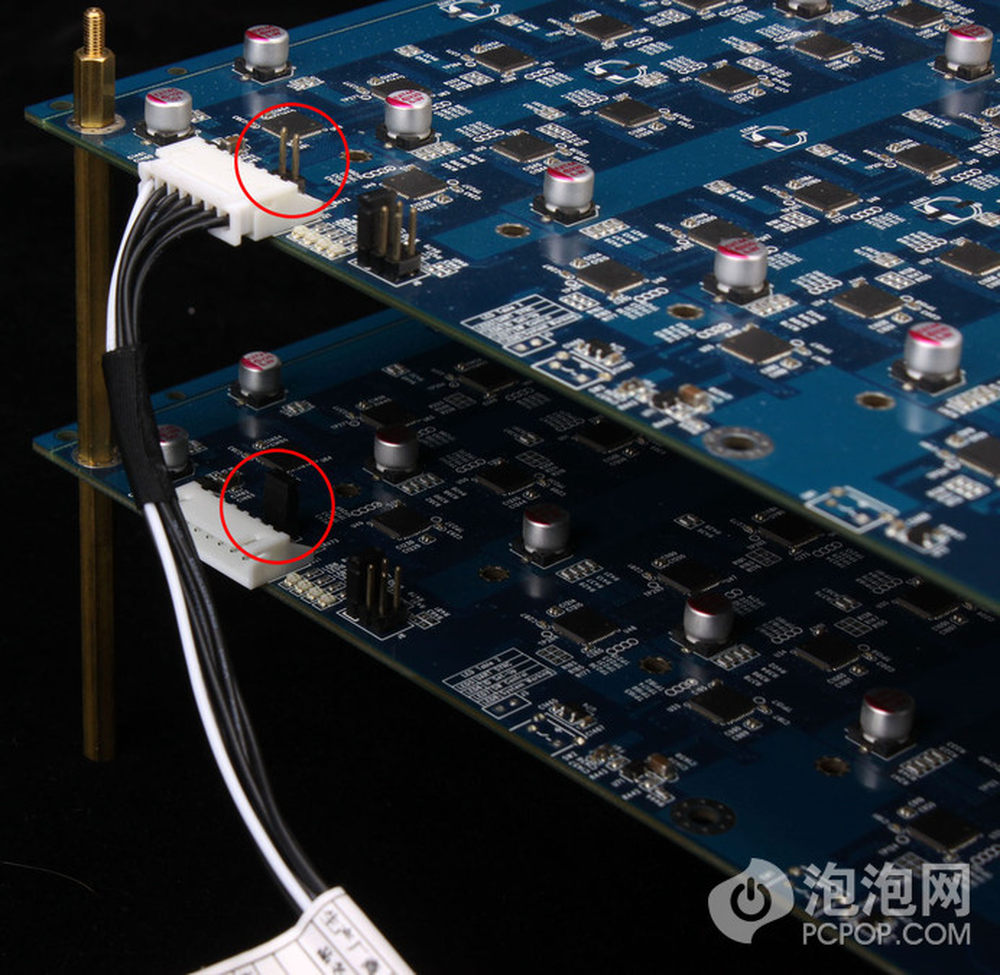

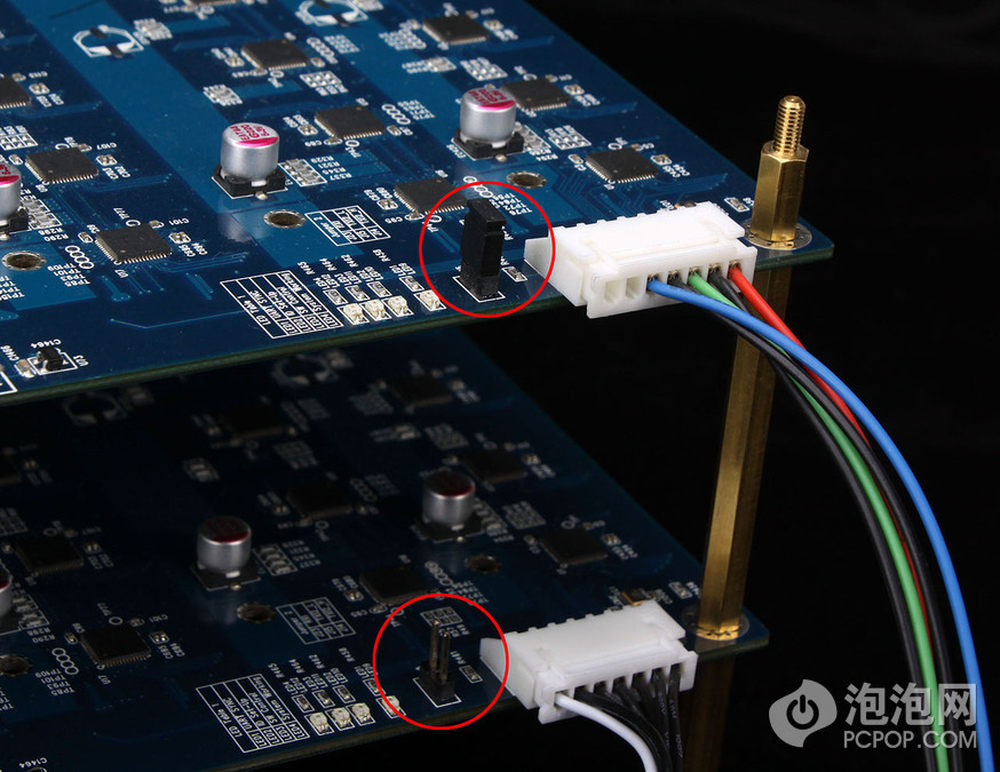

现在轮到主板上的跳线方式，处于二层的主板左边COM口位置附近的J1跳线位必须处于断开状态，而底层主板左边COM口位置附件的J1跳线要处于短接状态（有跳线帽）。除非有第三块泰BTC-24GH主板的加入，届时J1跳线位才拔出跳线帽，两针处于断开状态。
17/34
连接PC的该款映泰BTC-24GH主板右边COM口附近的J15跳线需要处于短接状态，而处于底层的主板右边COM口附近J15跳线要处于断开状态。
18/34
两块映泰BTC-24GH主板这样就是搭建成功，以下将会连接电脑进行挖矿的程序。
19/34

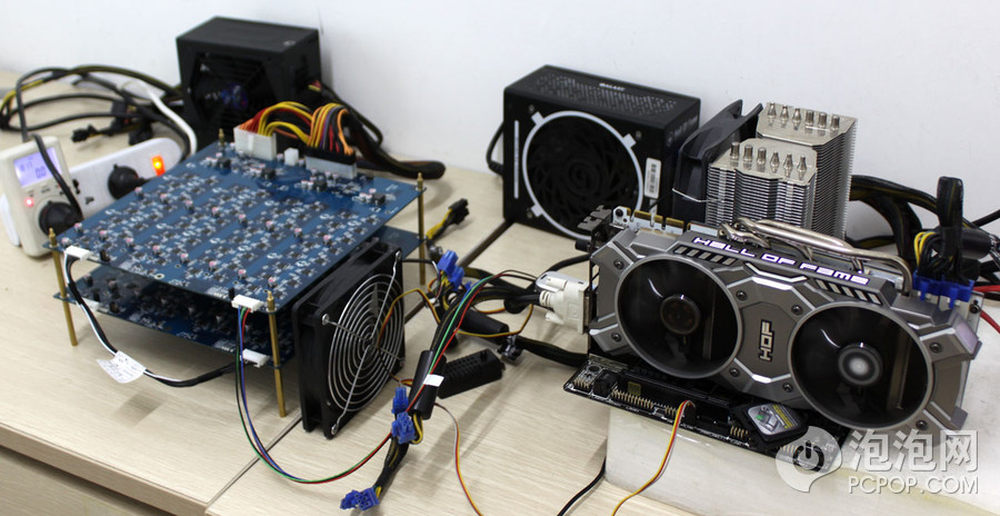

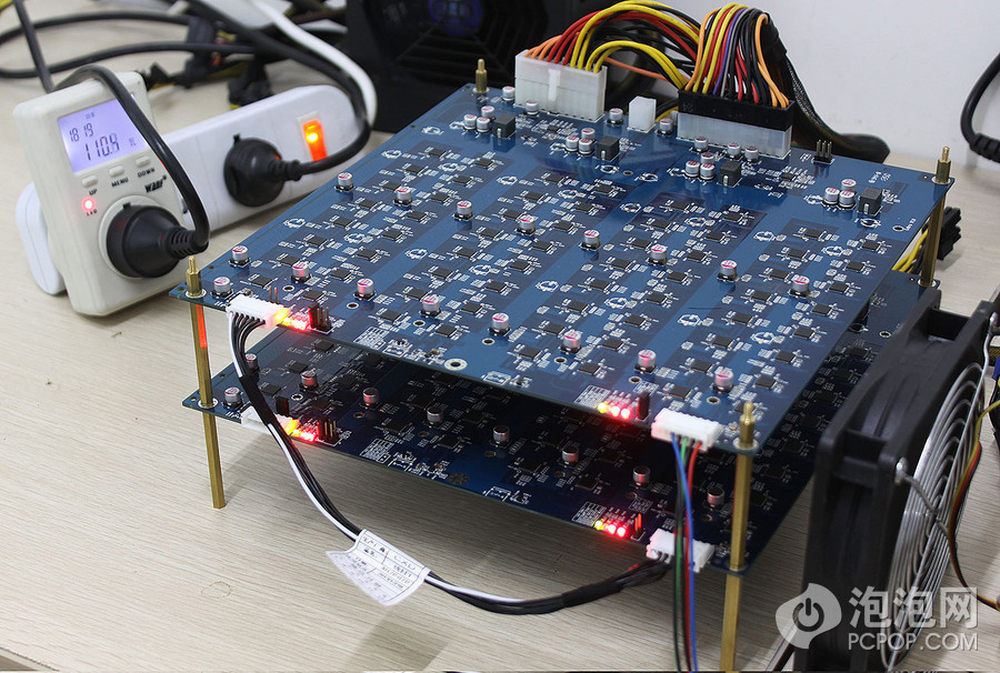

把搭建好的两块映泰BTC-24GH主板接通电源，这套专业BTC矿机还需要一台电脑。
20/34

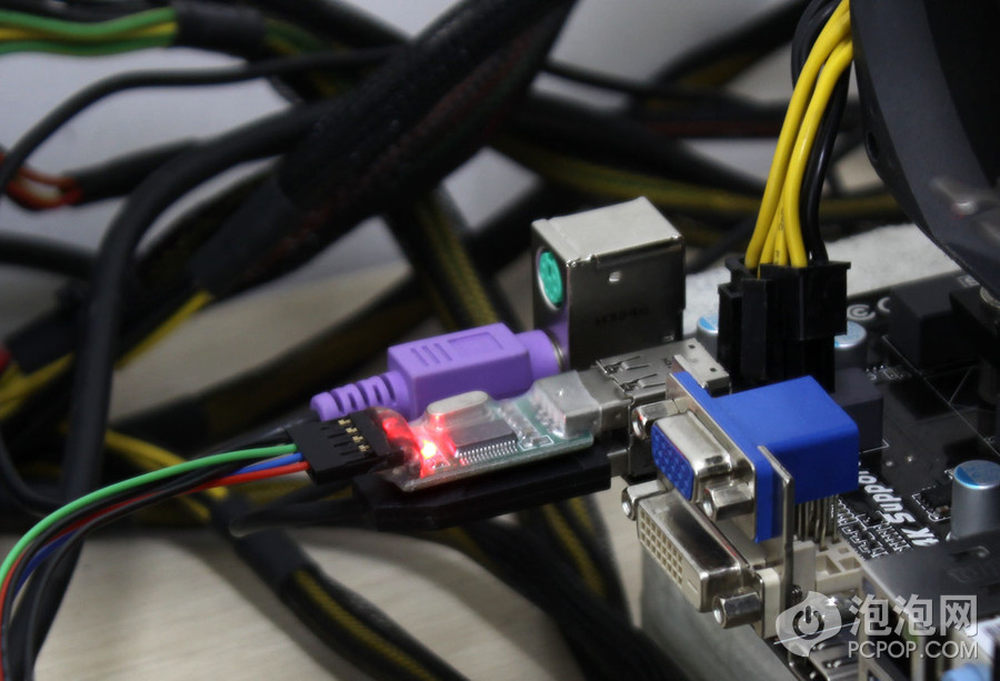

把COM to USB Cable线材的USB接头连接到电脑的USB接口，当插进去的时候，接口会亮起红灯，并且这个时候两块映泰BTC-24GH主板也会启动。
21/34
当映泰BTC-24GH主板启动后，主板上指示灯如上图。
22/34

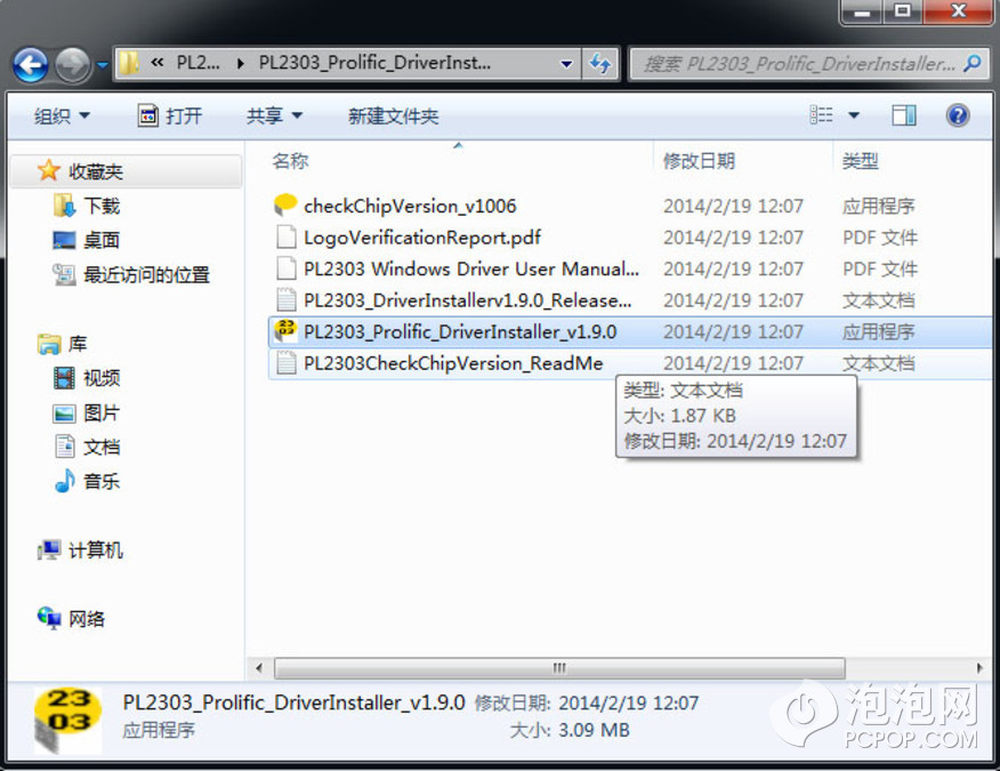

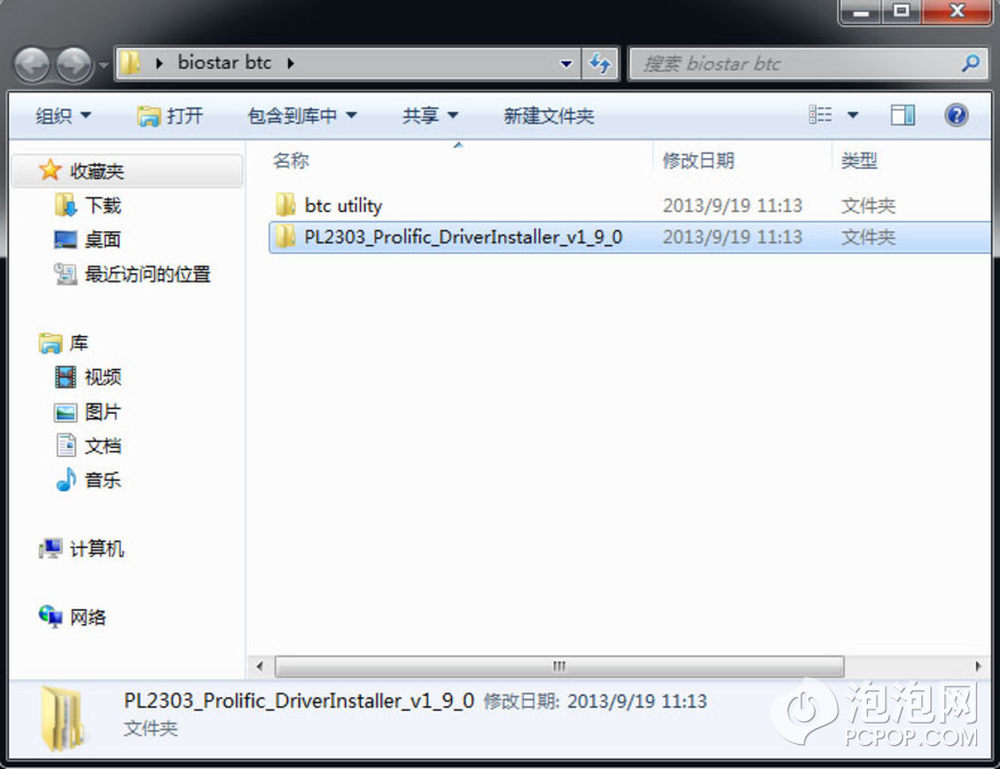

我们需要安装这款主板的驱动程序，我们进入光盘里的PL2303_Prolific_DriverInstaller_v1_9_0文件夹。
23/34
点击PL2303_Prolific_DriverInstaller_v1_9_0安装程序。
24/34

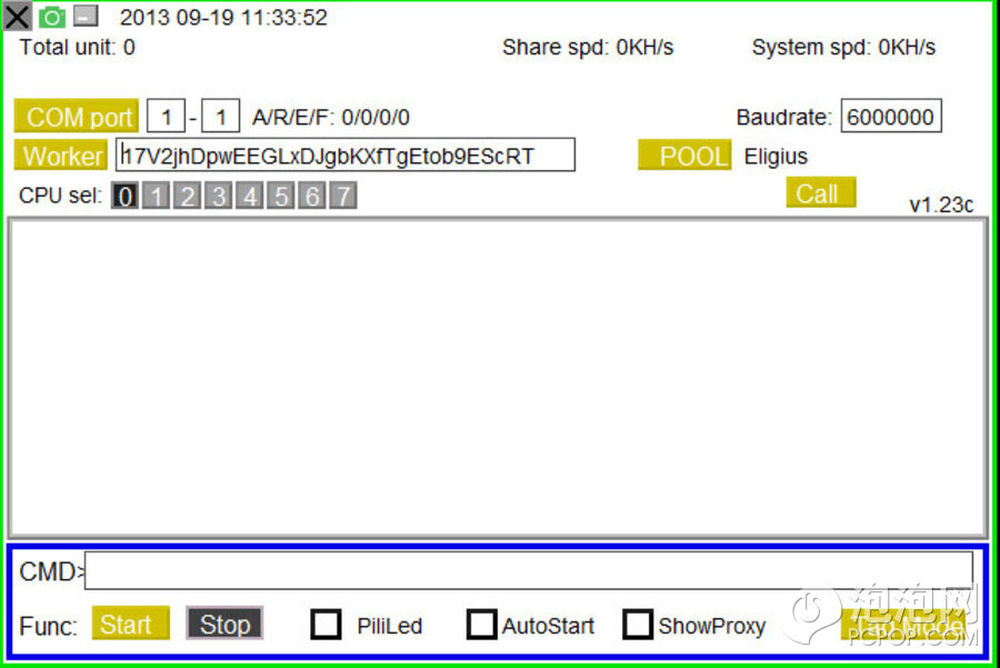

安装完成后，我们打开光盘里的btc utility文件夹里的ct.exe运行程序，ct挖矿程序界面如上图。
25/34
映泰BTC-24GH主板的驱动程序安装完成后，我们可以看到在设备管理器中的端口里有一个名为Prolific USB-to-Serial Comm Port(COM3)的设备。
26/34
由上述的COM3，我们在ct挖矿程序里的COM port选择3。
27/34

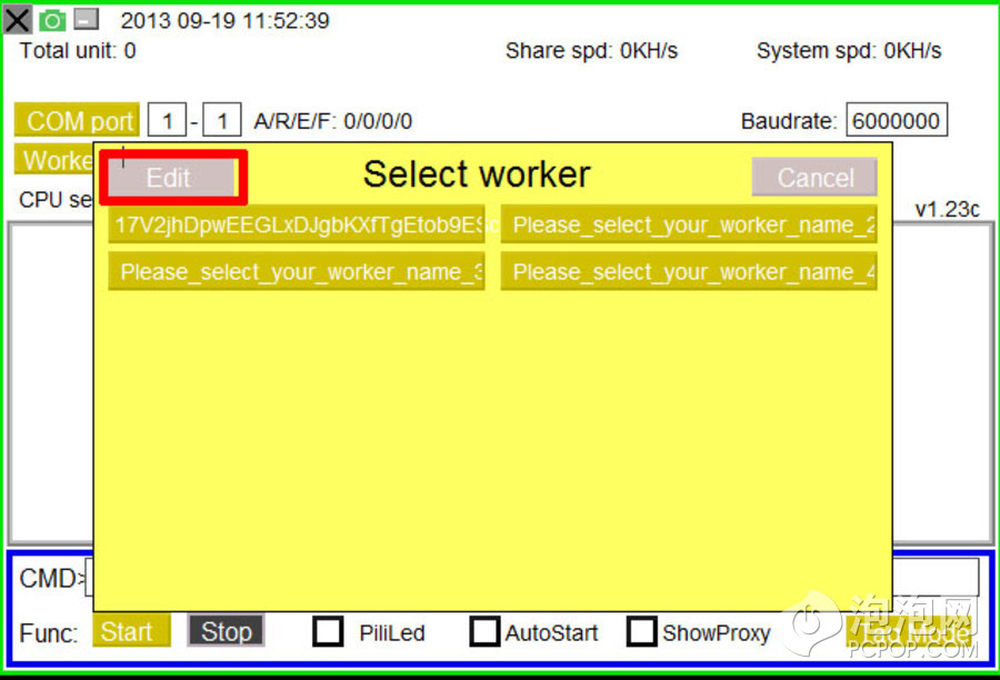

在点击Worker，会有矿工的选择，我们点击Edit（编辑）。
28/34

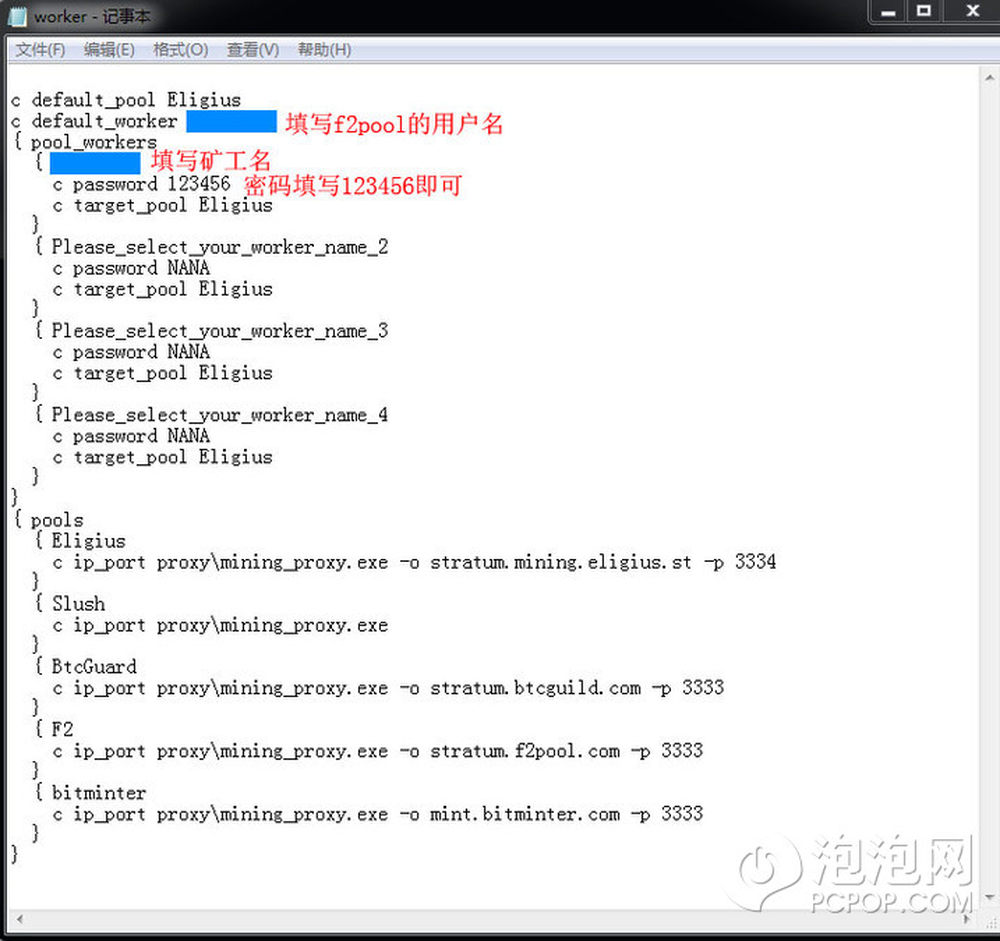

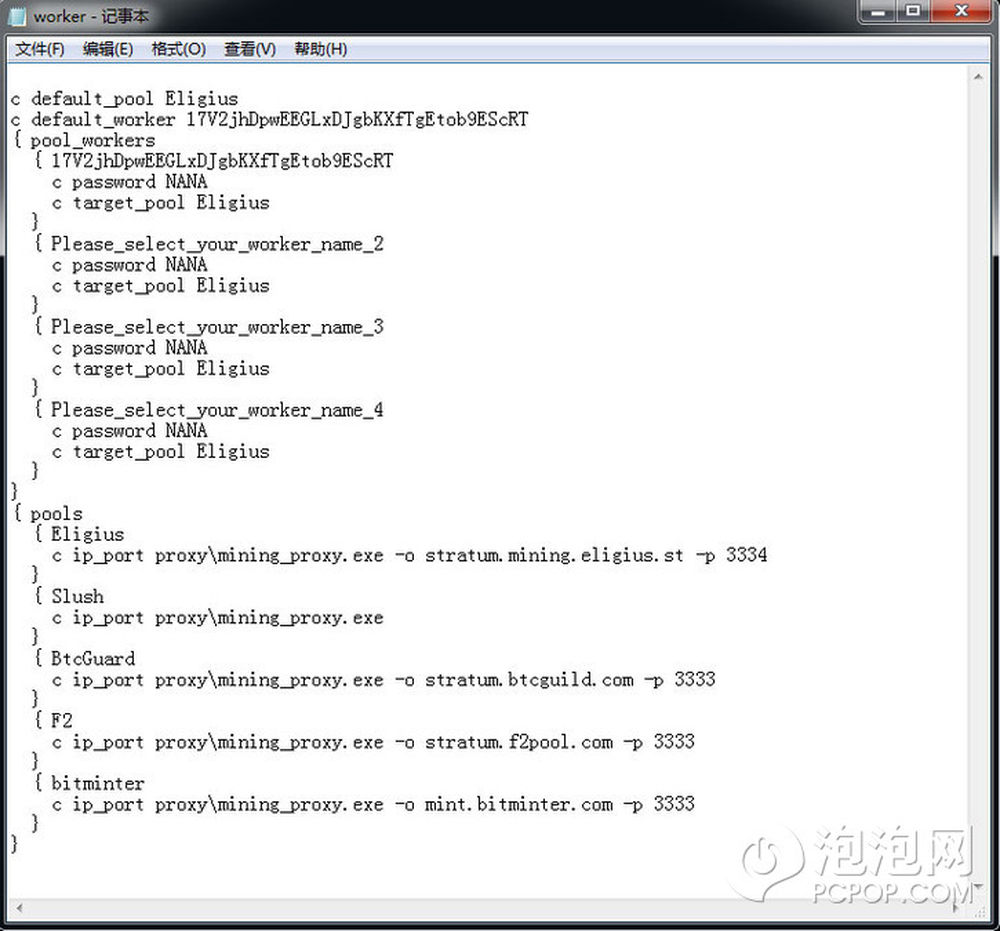

按下Edit按钮后，会弹出一个名为worker的记事本，里面会有矿工名、密码以及矿池位置等信息。
29/34

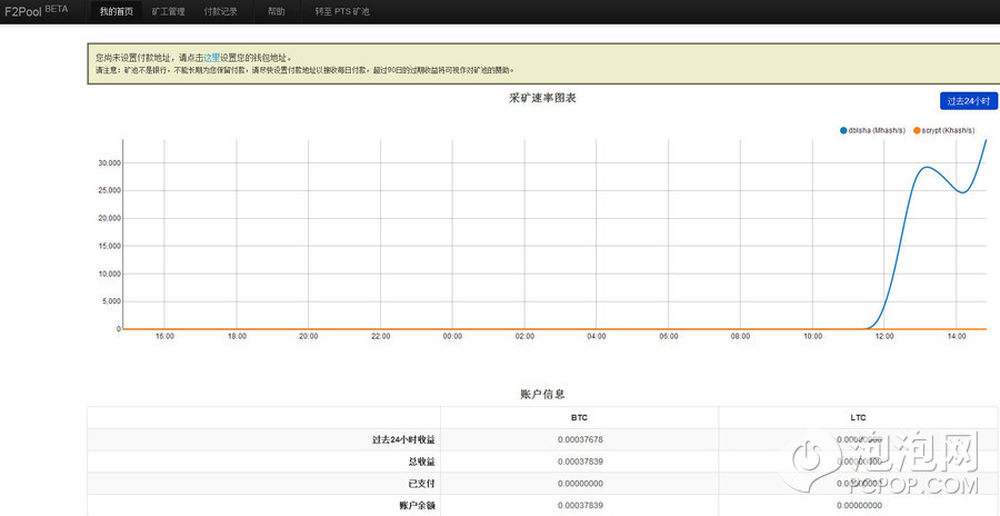

如果是新用户，我们需要先注册帐户，我们到国内知名的F2Pool网站注册帐户。
30/34
把刚注册好的帐户名字和矿工名输入worker记事本里相应的位置，之后点击保存。
31/34

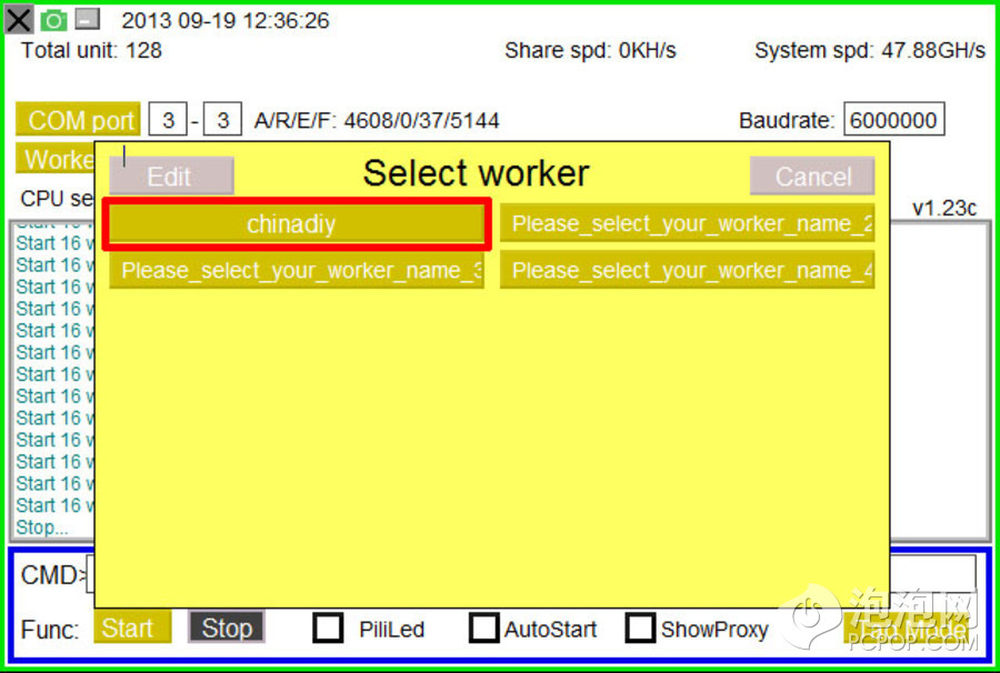

例如我们注册的新帐户名为chinadiy，那么我们在软件的Worker项目点选chinadiy这个矿工帐号。
32/34

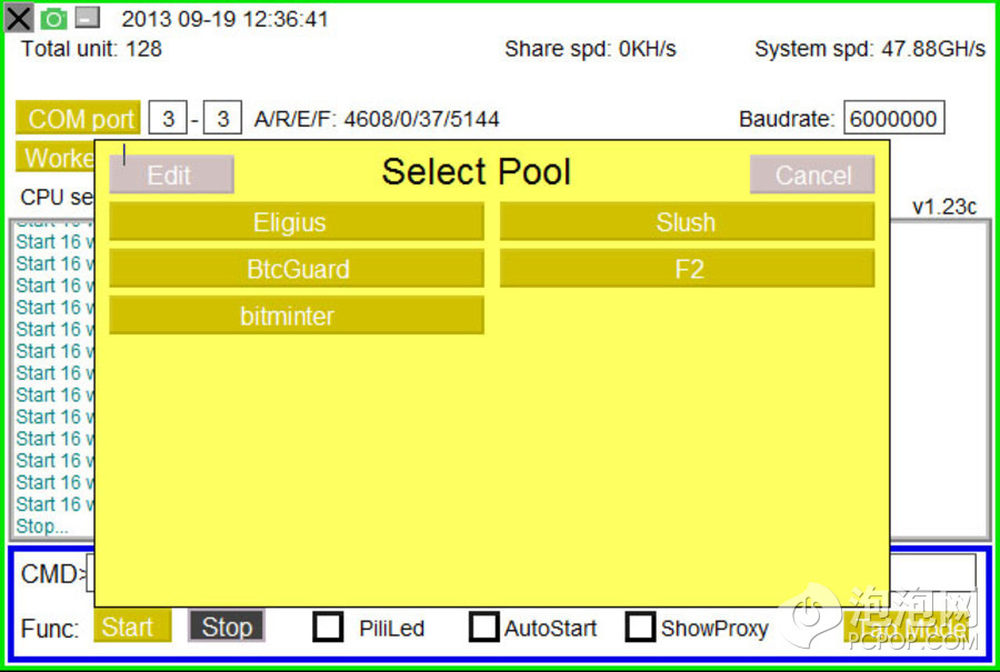

Pool矿池的选择，由于我们注册的是F2Pool网站帐户，那么根据Worker记事本对应的是F2矿池，那么我们在这里也点选F2。
33/34

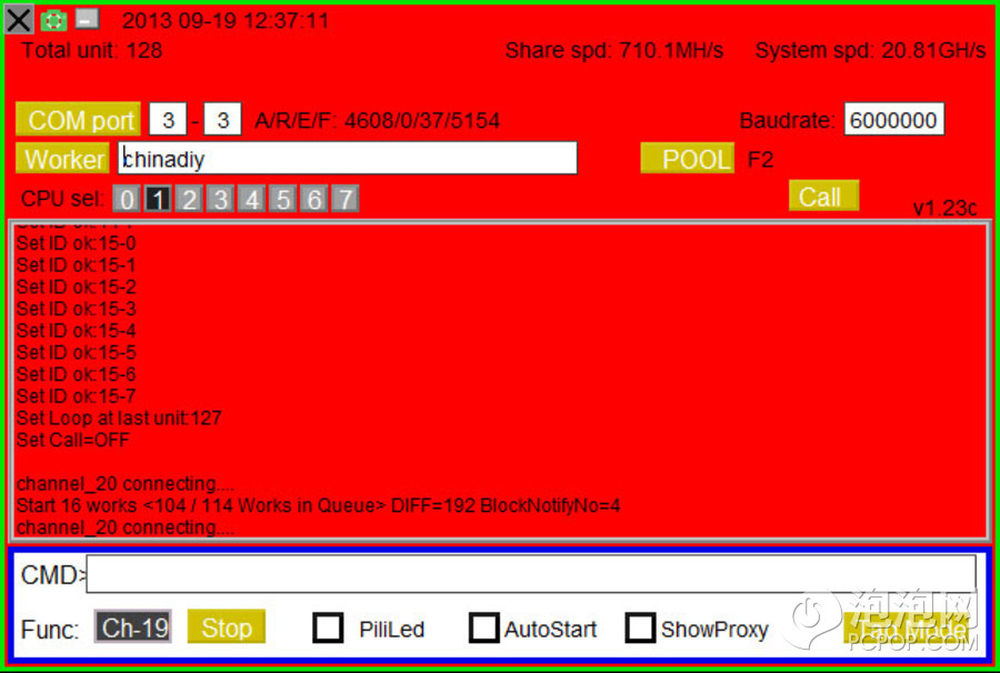

一切点选OK之后，我们按左下角的Start，软件刚开始连接的时候，会变成红底色，这属于正常情况。
34/34

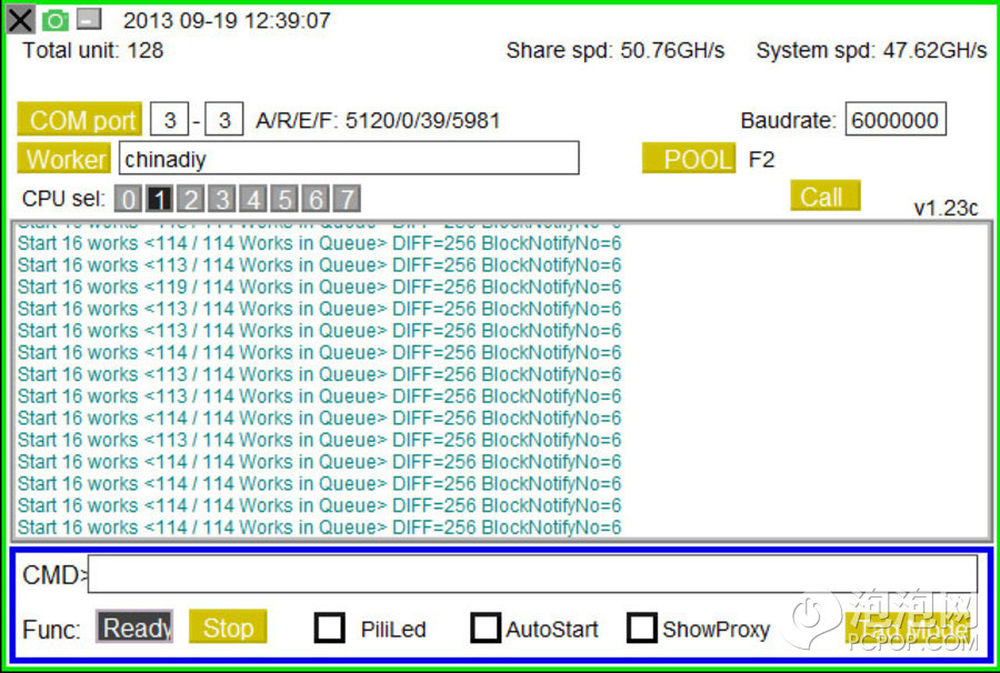

待软件成功连接后，界面显示情况如上，两块映泰BTC-24GH主板合计128颗AISC芯片，从ct软件左上角的Total unit可以看到检测出来运作的芯片数量，显示128意味着运行正常。share spd速度为50.76GH/s，System spd速度是47.62GH/s，这证明软件运行正常。
