准金牌！游戏悍将魔兽GX500S电源评测
1/21
游戏悍将最近送测魔兽GX500S，这是魔兽系列功率最低的型号，后缀S代表采用原生线材，如果是M就说明采用模组化线材。这颗电源通过了80PLUS金牌认证，证书的链接可以点击这里。我们来看看GX500S的电源性能如何。
2/21
从包装侧面可知魔兽系列电源一共3个功率，500瓦、600瓦、800瓦、其中只有500瓦有一个原生线材版本，这种设计是合理的，因为500瓦电源的线材接口如果用心安排还是可以保证线材不那么凌乱的。
3/21
电源的特点均印在这一侧，拆开看过后发现第二条：黑化散热片并没有出现，个人感觉如果不是世界级大厂的高水准设计，散热片设计成什么样，PC电源内部都难逃乱糟糟的样式，改散热片颜色实属舍本逐末。
第三条，支持SLI和CrossFire也不可能，因为在NV的SLI支持列表中功率最低的也需要600瓦。
第四条：半模组扁线设计，显然在GX500S上并不是半模组，也没有扁线，这应该是其他电源的特点印错了。
4/21
CPU供电线材的长度也有一些出入，应该是50cm，这根线往往导致装机的挫败感，所以一定要准确，其他线材多几厘米少厘米倒不会有大的影响。此外，电源提供了两个6 2PIN显卡供电，3个PATA和4个SATA接口，基本够用了。
5/21

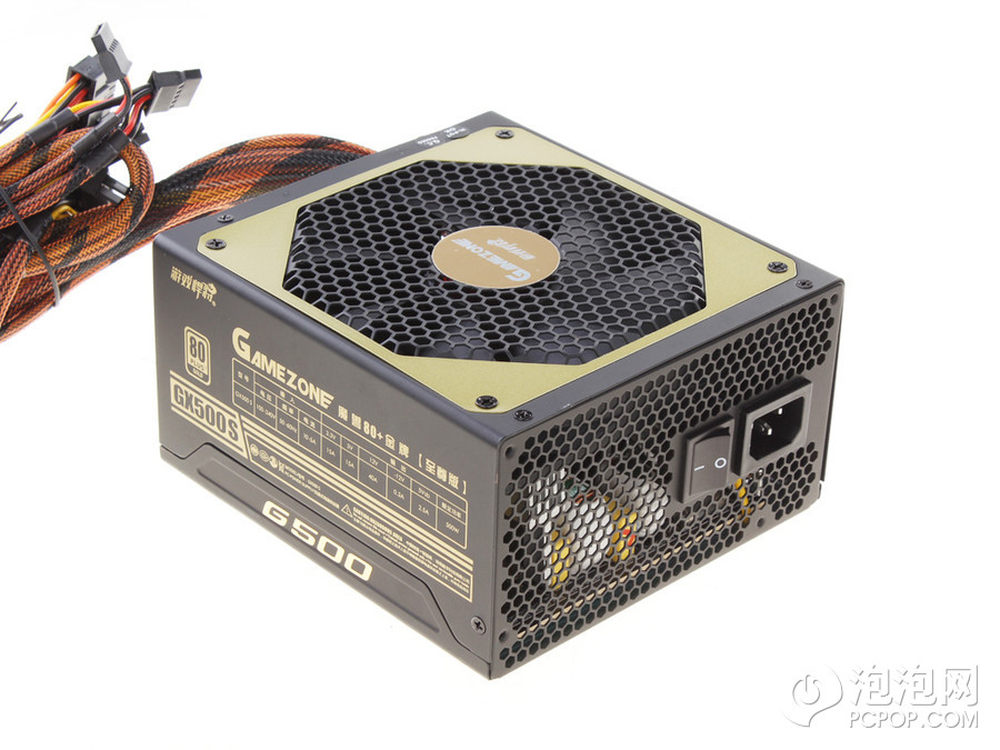

电源的外观设计非常好看，这个设计源自2009年台北电脑展获奖作品Cougar的思路，后续模仿这种风格的中高端电源很多，大都效果不错。
6/21

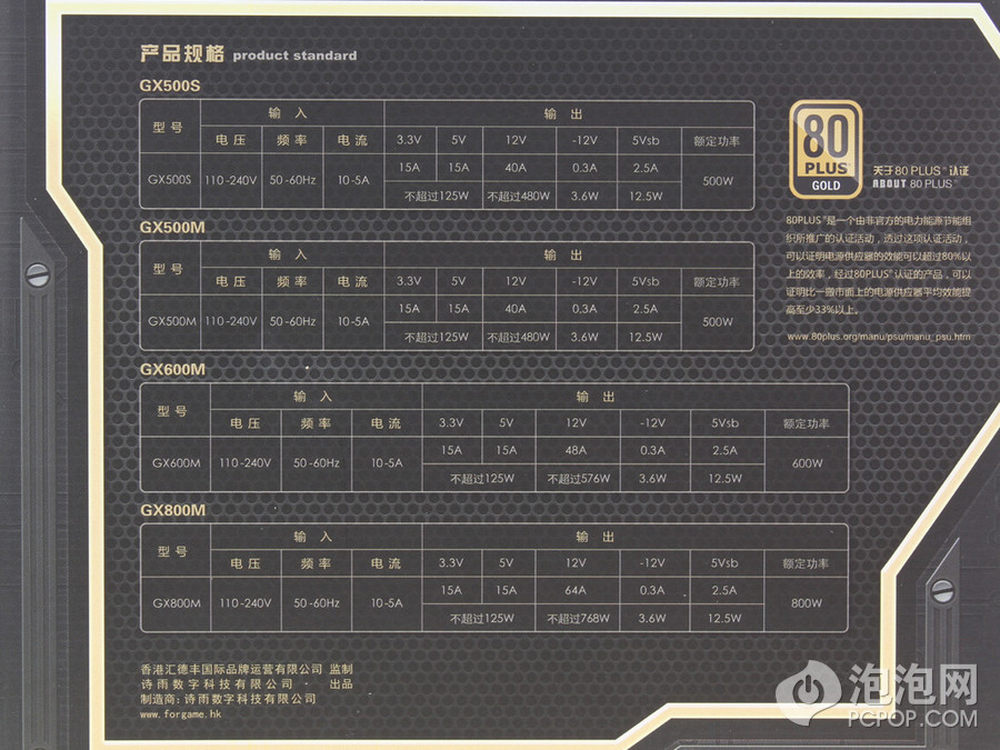

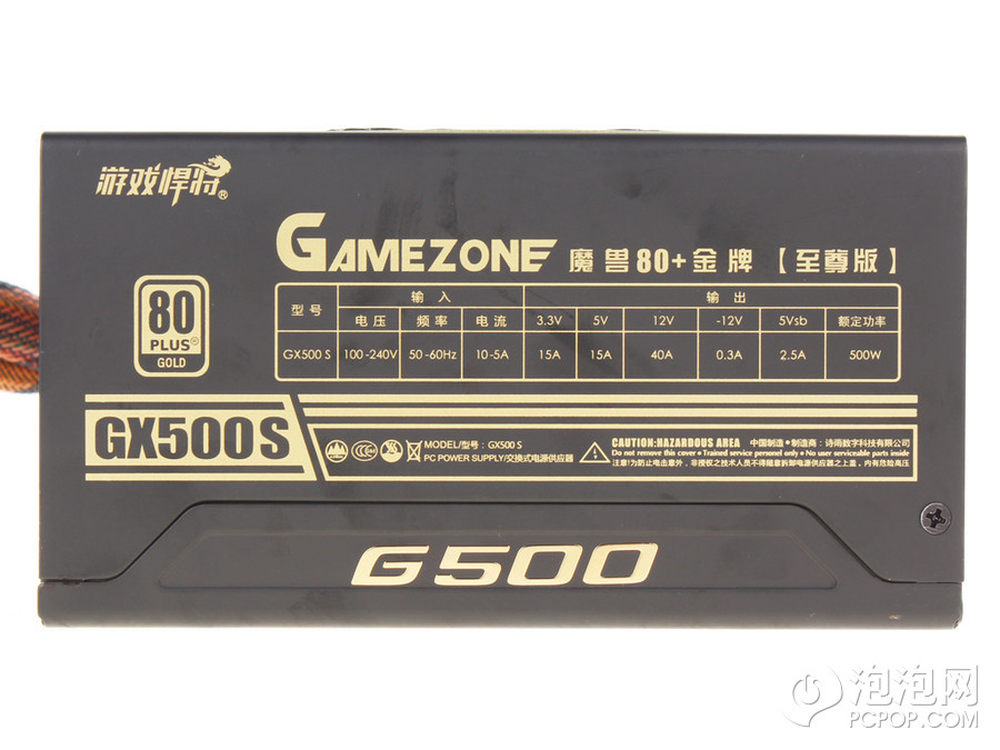

电源的12V输出能力有40A，也就是480瓦，和额定功率很接近了，这对当前显卡CPU吃12的趋势很符合。其他路的输出也没有问题。
7/21

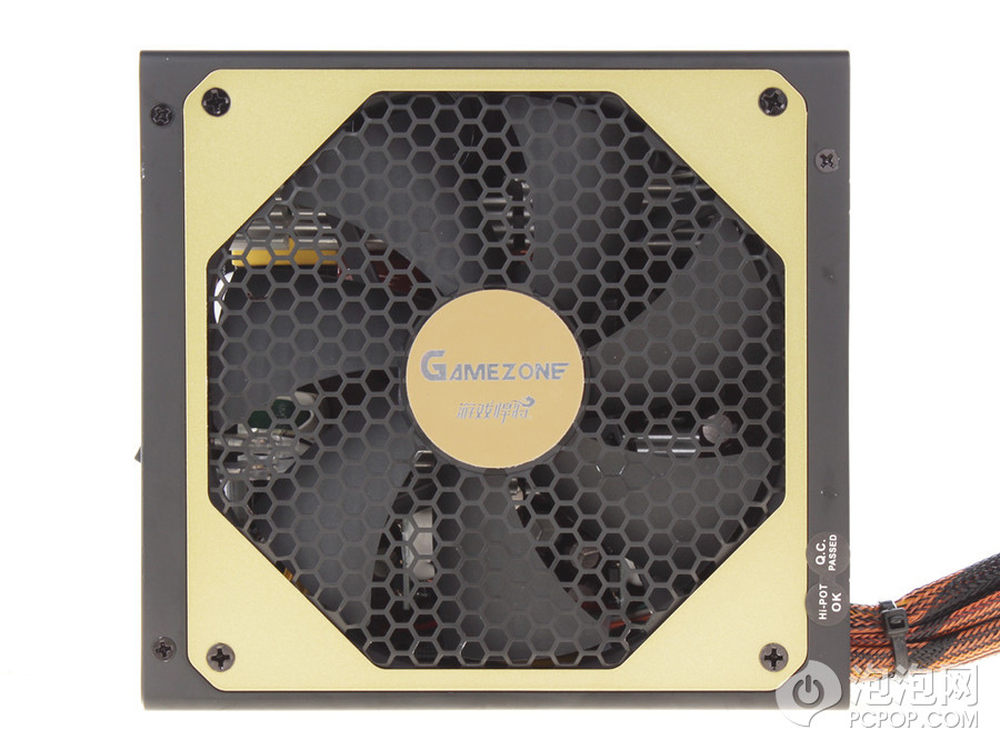

电源采用了14cm大风扇，这个功率的电源很少见到采用大风扇的方式散热，主要是考虑成本，对于这颗转换效率较高，内部空间比较充裕的电源来说，配备了大风扇后就可以充分降低风扇转速，降低噪音。实际测试中我们也发现，即便在满载后20分钟，噪音也几乎听不到，非常安静。
8/21

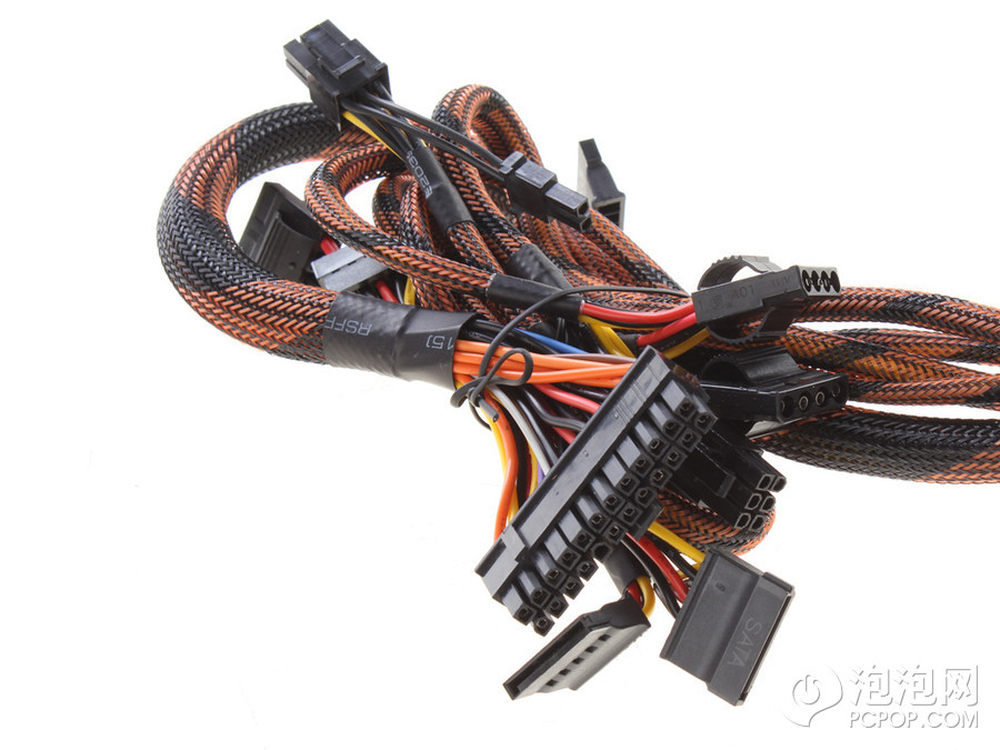

均采用原生线材，而且线材上都包裹了橘红色和黑色相间的尼龙线。
9/21

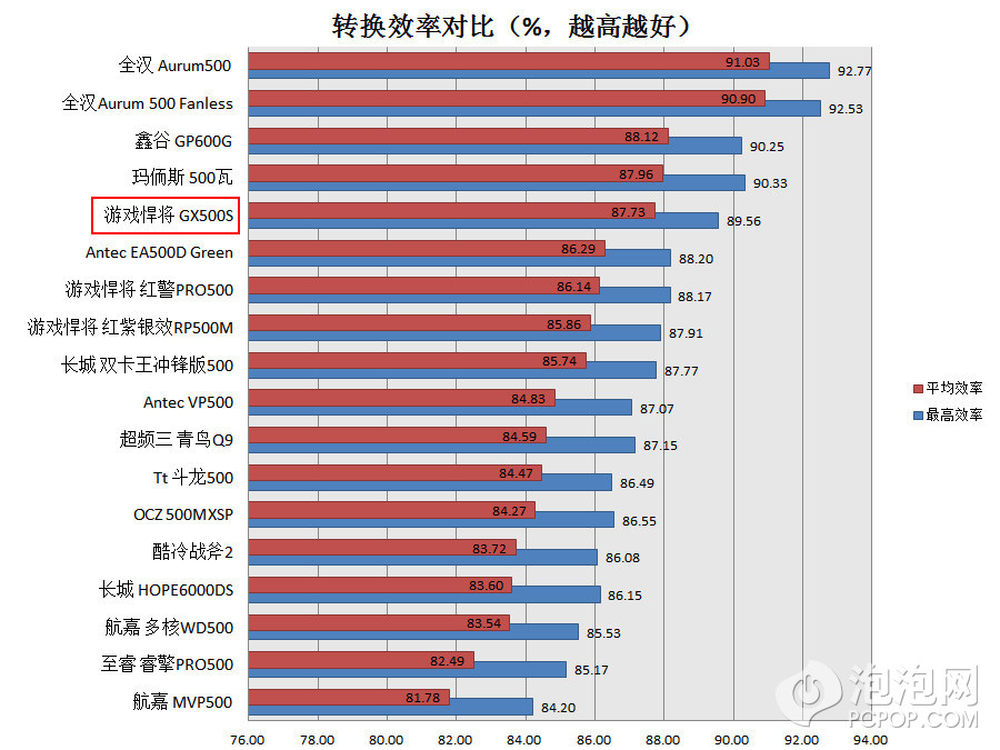

转换效率测试中我们发现电源在220V输入电压下的最高转换效率并没有超过90%%，而且在500瓦满载时效率只有86.59%%，这些点在220V电压输入下本应该超过90%%和87%%一截，现在还没到，这颗电源的转换效率表现大约和80PLUS银牌电源在220V输入电压下的表现相当。
10/21

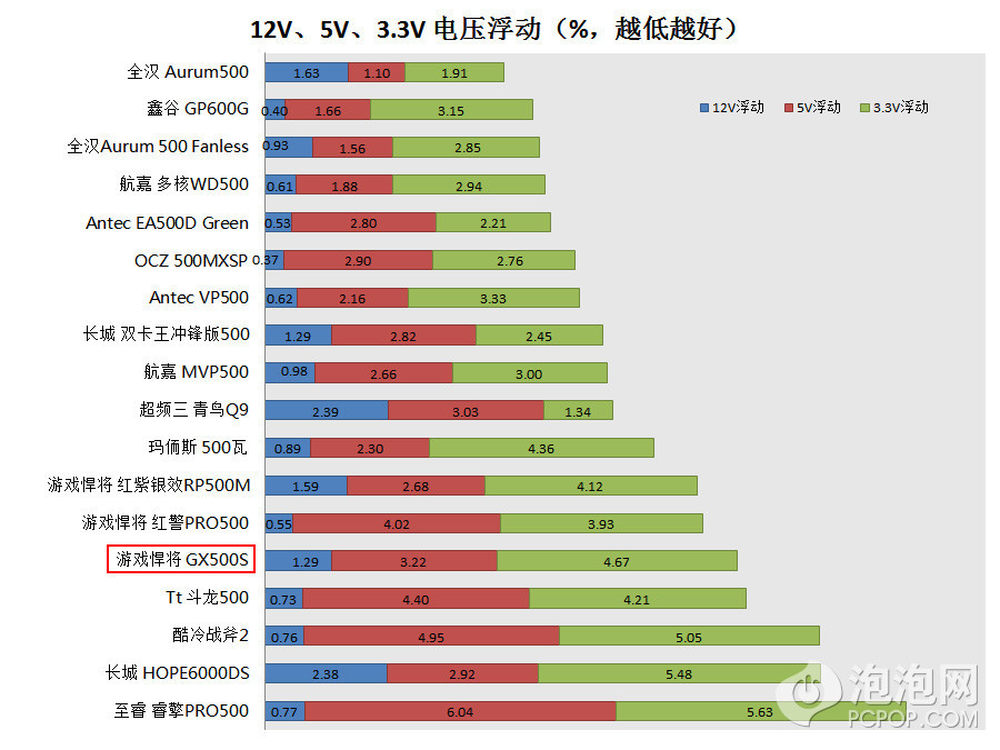

3.3V的电压浮动值较高，拖了后腿。
11/21

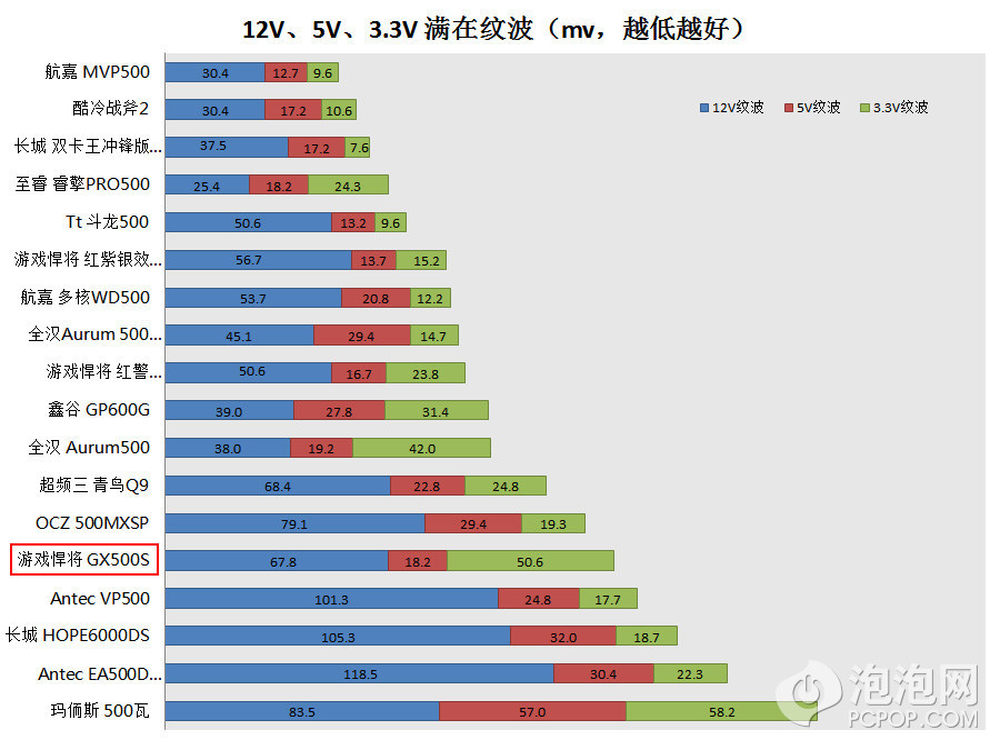

满载纹波拖后腿的也是3.3V输出，看数值已经超过了合格线50mv，所以这一路真的要改善。
12/21

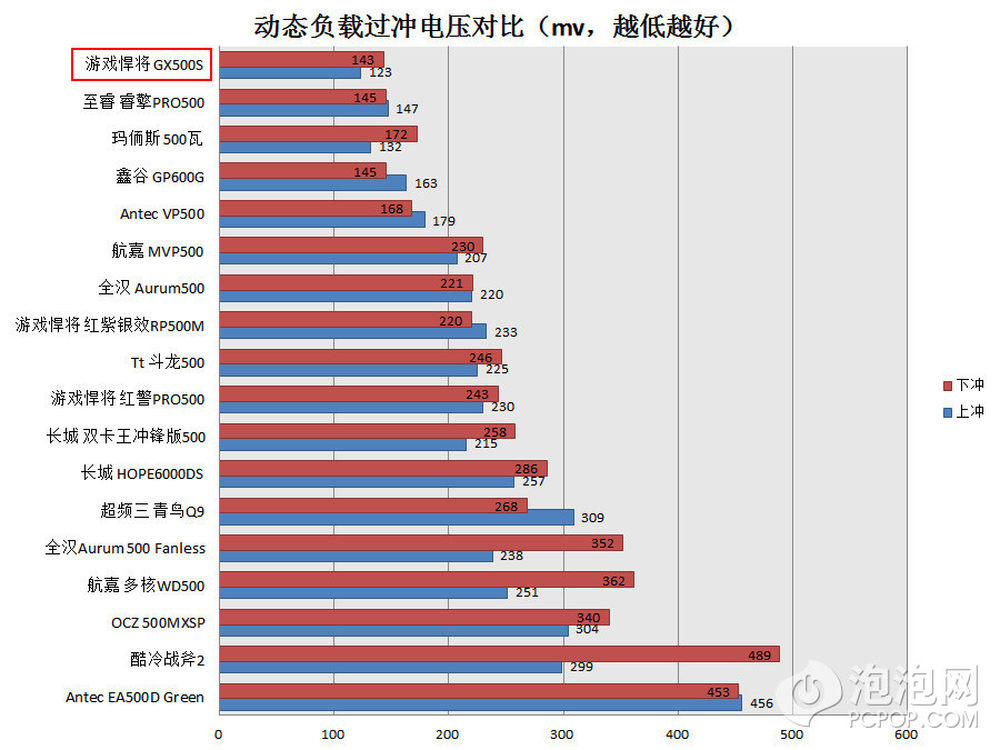

静态负载其实总体上看GX500S表现不如意，但动态负载下GX500S的表现非常好，尤其是我们测试过的电源中就属500瓦最多，能够在这个档位排名第一真要有特别的出色性能才可以。
13/21

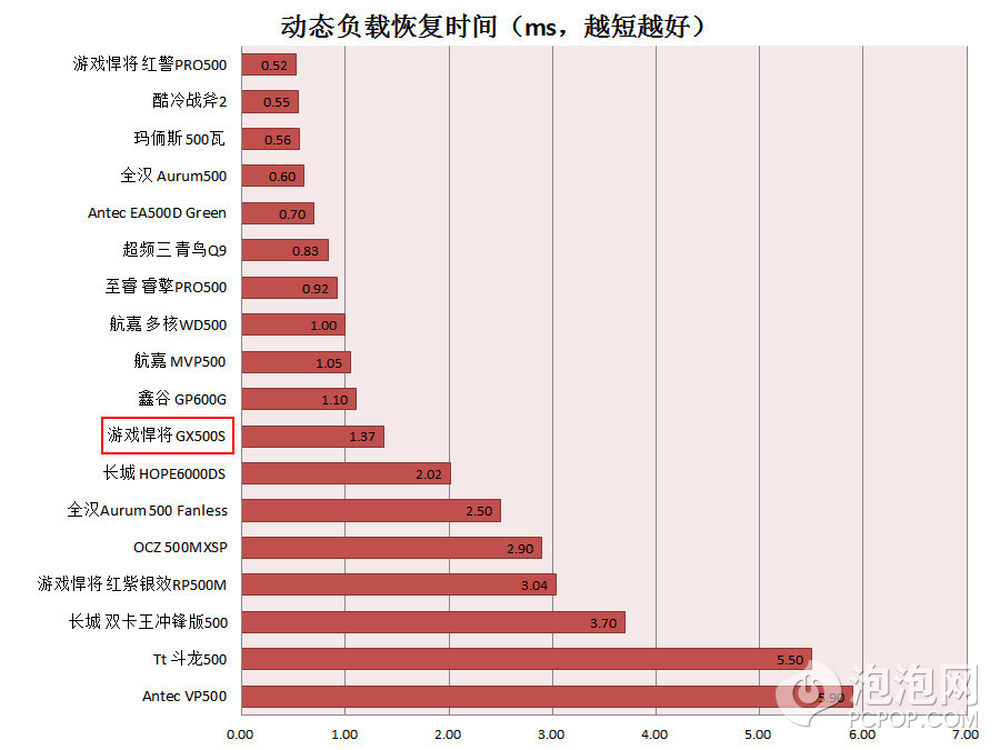

由于采用了LLC主开关，所以动态负载下电压恢复时间比不上采用双管正激的，1.37秒还算正常的表现。
14/21

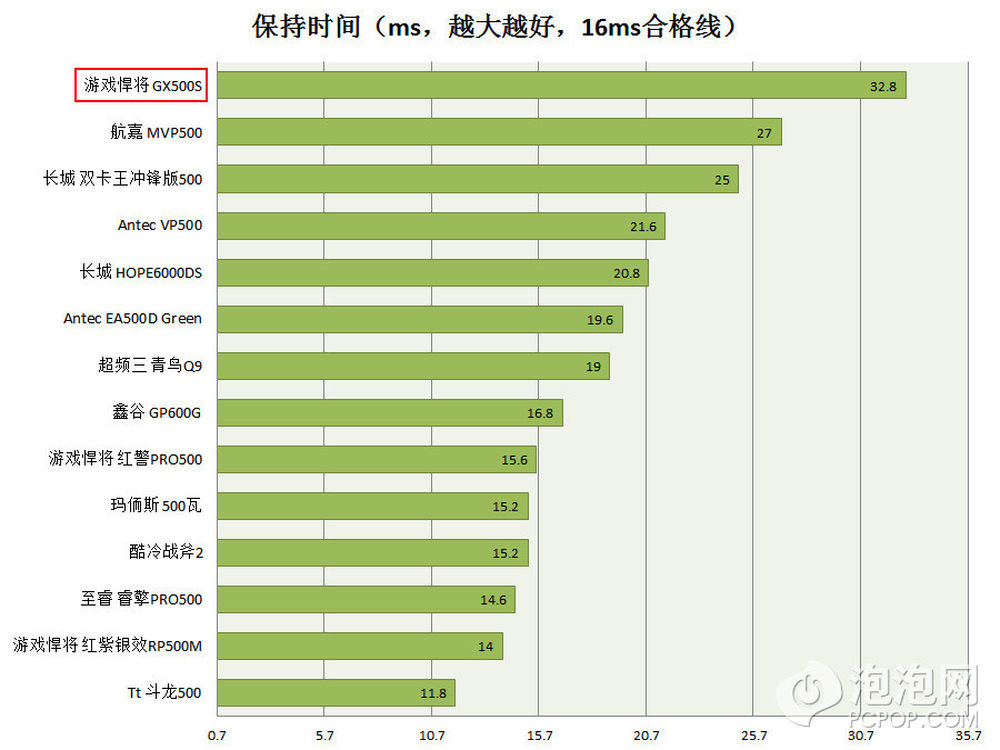

下一个表现非常好的就是保持时间，能达到30ms以上的电源我只见过2个，GX500S就是其中之一，从图表中就可以看出来，超过第二名一大截。看来主电容用料非常足。
15/21

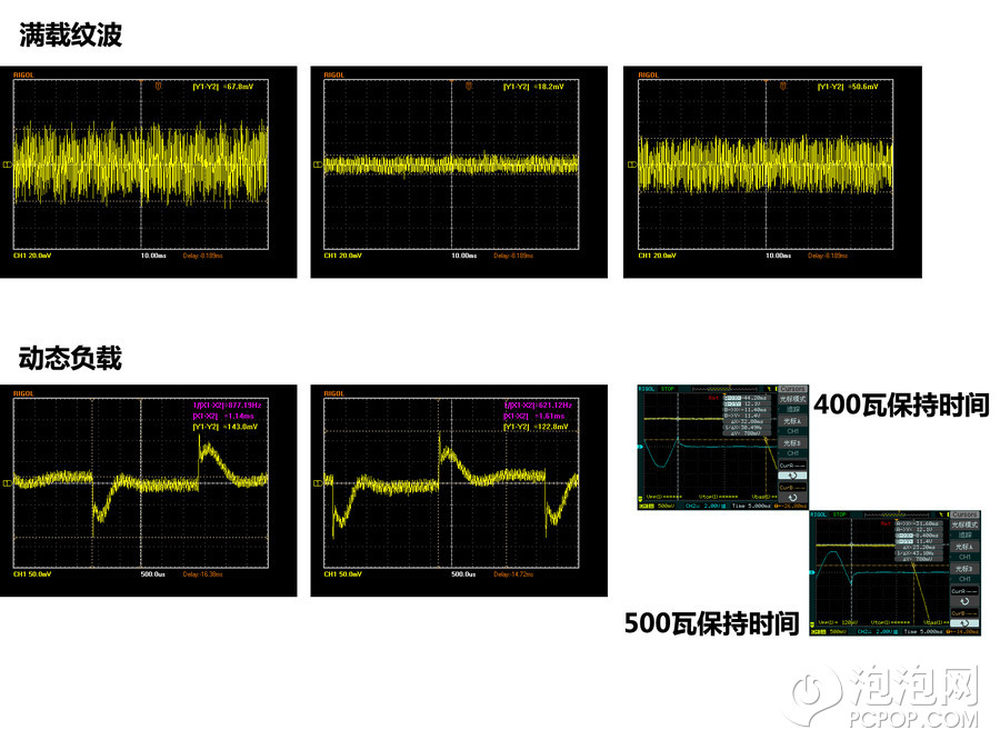

这里是具体的波形，感兴趣的玩家和厂商可以参考，一般玩家可以不必纠结。
16/21

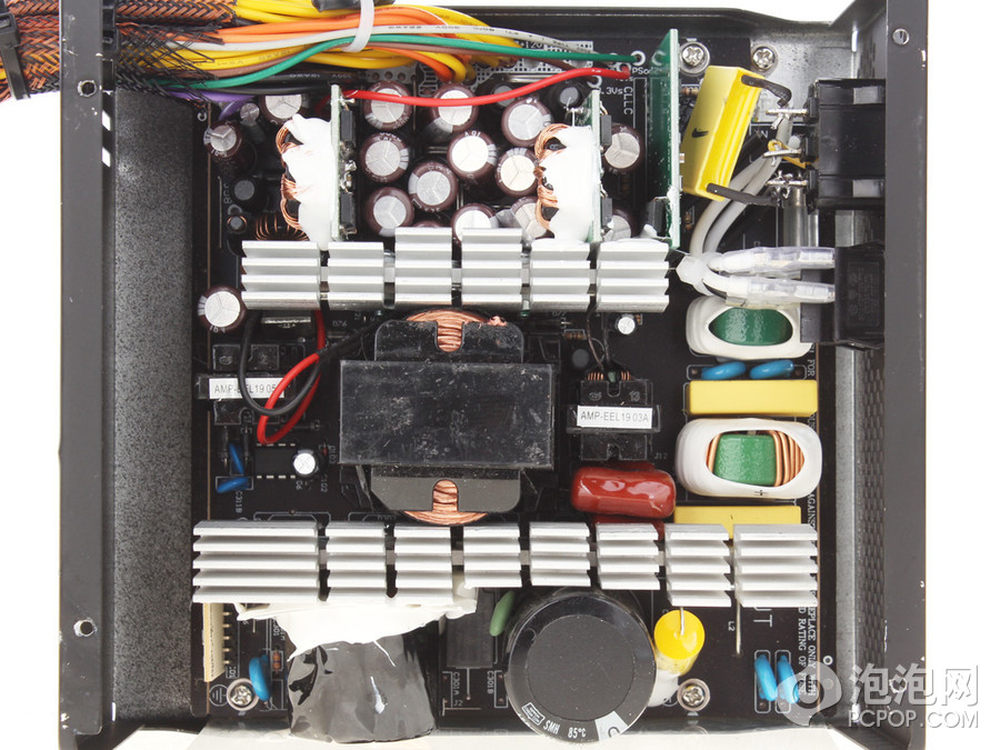

电源的方案来自振华，这是振华继自家GX530后又一次改版后的方案，大致查了下，感觉很有可能是振华SF-500R14SE这款是魔兽GX500S的原型。
电源采用了一样的设计，主动式PFC SF29601控制的LLC半桥 12V同步整流，3.3V和5V直流降压的结构。
17/21

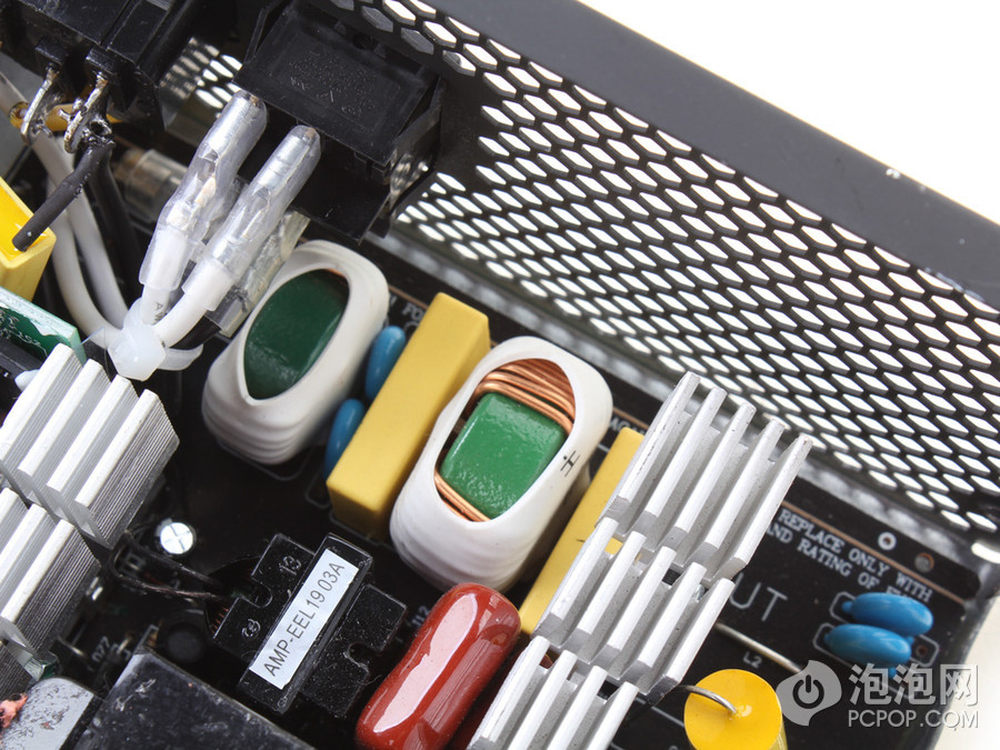

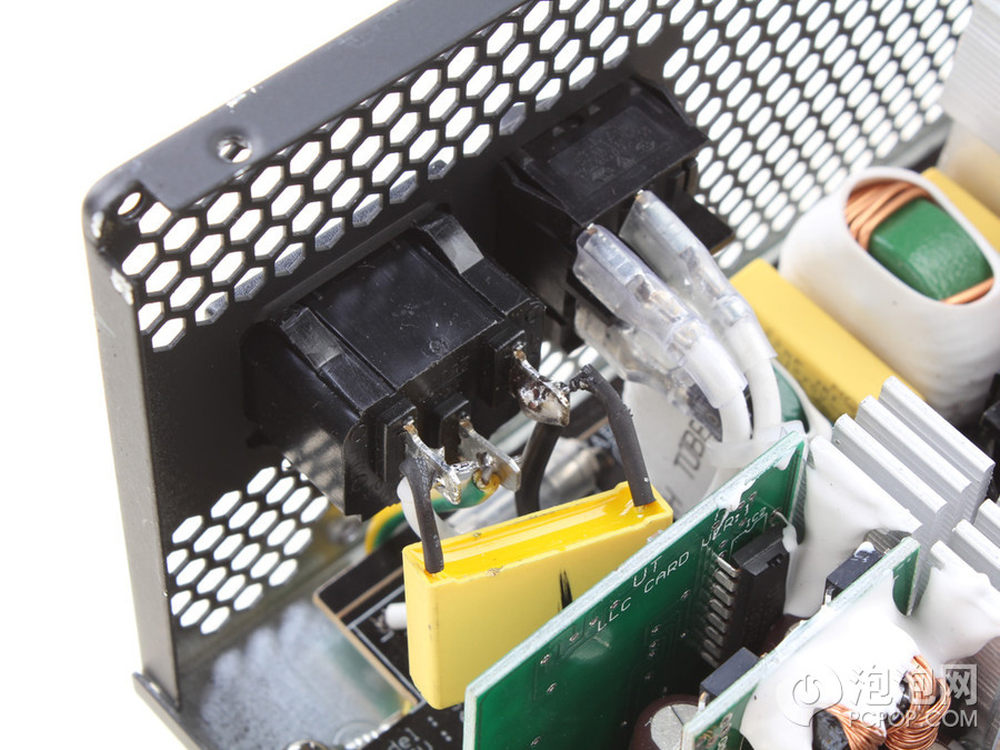

在EMI滤波电路上使用了三个X电容，两对儿Y电容，两个共模电感，一个用白色热缩管包裹的保险管做输入的过流保护，MOV省略。
18/21
在EMI滤波电路上使用了三个X电容，两对儿Y电容（其中一对儿不在图中）两个共模电感，一个用白色热缩管包裹的保险管做输入的过流保护
19/21

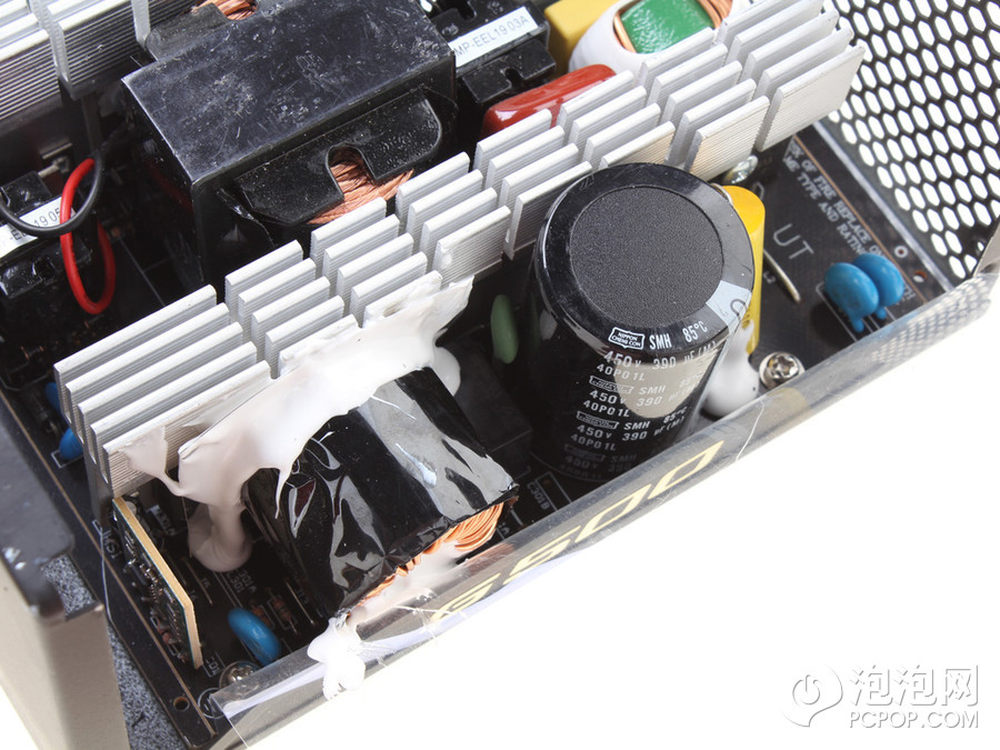

主电容来自日化的SMH系列，耐压450V，耐温85摄氏度，容值390uF，很不错的配置。
20/21

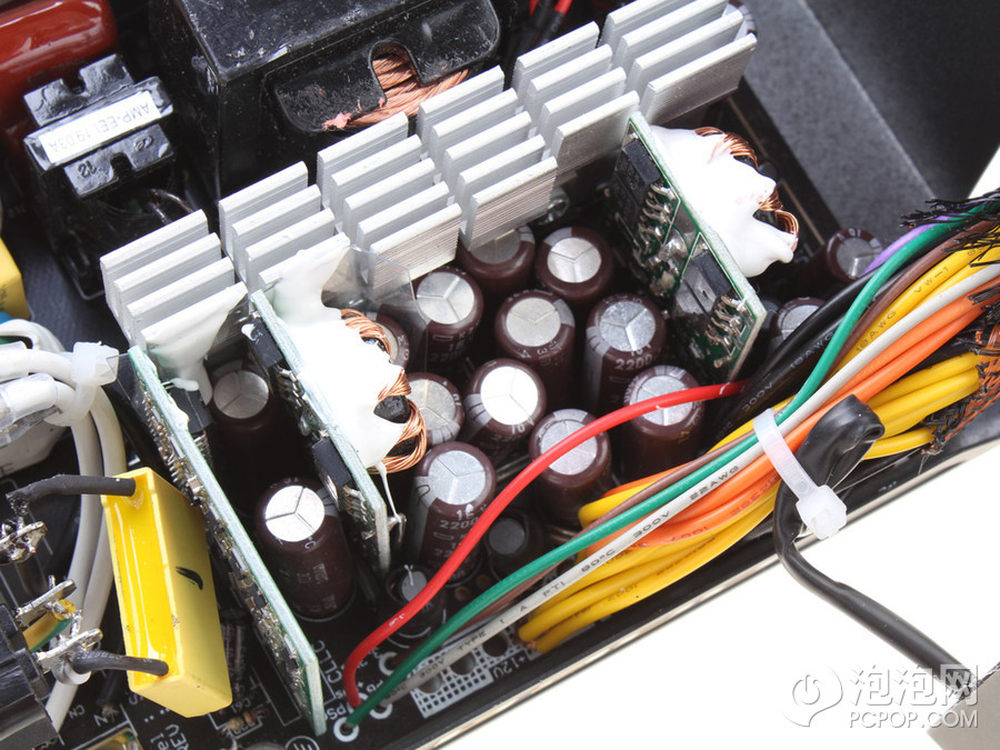

二次侧的滤波电容全部来自日化的KZH系，2200uF容值，16V耐压，一共14颗，蔚为壮观，这么加强滤波的情况还真是不多，不过从另一个角度考虑，用了这么多滤波电容，为什么纹波没有压下去呢？
21/21

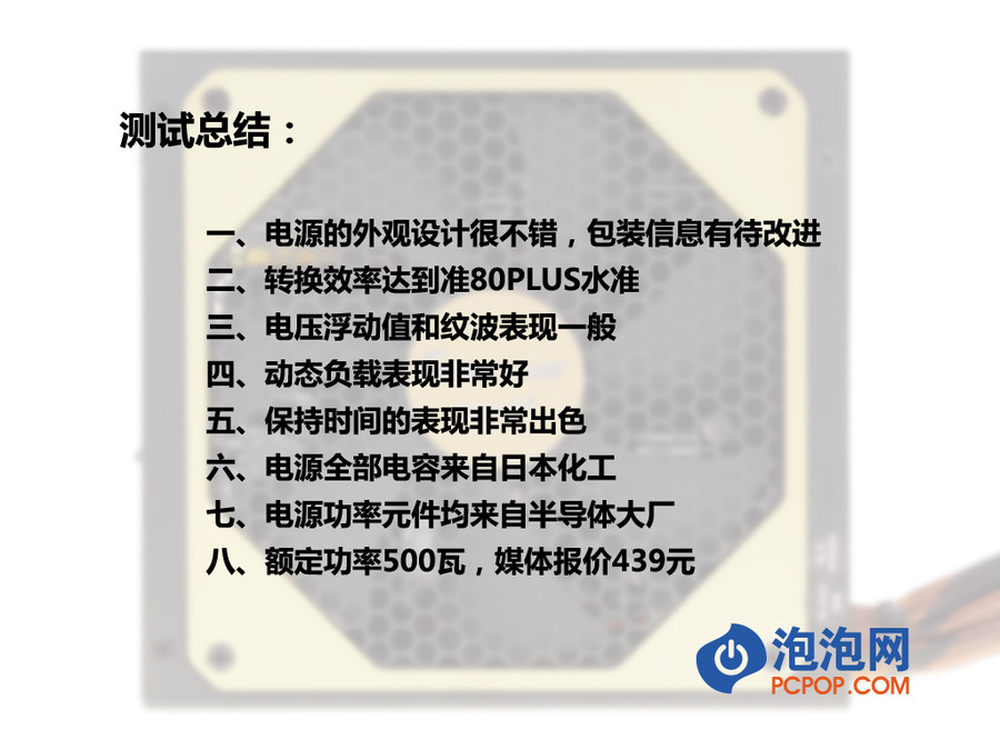

电源的性能并不是全部，甚至并不是什么重要的部分，最关键的是可靠性，而电源中最容易失效的元件是电容和风扇，所以如果这两部分采用很可靠的零件，电源可靠性将大大提高，之前说过，这颗电源的效率较高，内部空间大，风扇较大，所以风扇转速可以调整的低，于是使用寿命可以很长。电容全部来自最好的日化，总的来说如果能保持这个用料不变，我会强烈推荐这颗电源。售价439元并不算高。
